CDVI DGA User manual

1
FI NO DK SE EN
DGA
Keypad DGA

EN EN
DGA
Keypad DGA
2cdvigroup.com
120
98 25
Construction: Zamak®cast alloy
Self-contained
Surface mount
Capacity of 100 user codes
of 4 to 6 digits
Stored in EEPROM memory
Buzzer audible signal
Backlit keys
Strong construction
2 dry contact relay outputs
Adjustable time output:
1 to 99 seconds and toggle mode
Operating voltage:
12-24Vac and 12-48Vdc
Consumption: 25 to 80mA
Mounting with Torx®screws
Dimensions (L x W x D): 120 x 98 x 25 mm
 Usermodicationofcodes
1] GENERAL INFORMATION
IP64
Environmental tests
Salt spray
-25°C à +70°C
HIGH RESISTANCE TO
VANDALISM
Recommended power supplies.
- ADC335 (230V input), BS60 (230V input).
-Separatepowersupplyforthecontrolelements.
Wiring reminder
Make sure to insulate any unused wires.
Mounting recommendations
Mountthekeypadonaatsurfacetoavoid
any vandalism and to insure the best mounting.
Security advice
Forsecurityadvicereasons,changethefactory
defaultmastercode.Whenselectingamastercode
and user code avoid simple codes
(example : 3 4 5 6 7).
Back EMF protection
Tosecurethesystemfrombackelectromagnetic
eldsdonotforgettomountthevaristor
in parallel on the lock.
2]2] NOTES & RECOMMENDATIONS

EN EN DGA
Keypad DGA
3cdvigroup.com
DGA 11122
1
(X2)
(X2)
2
Digicode
3
05D 680K
Varistor
Spanner
for Torx®
T20 screws
M4x10
Torx®screw
M4x30
screws
S5 plastic
anchor
4] MOUNTING INSTRUCTION
Once you have made sure that the mounting kit is complete and that you prepared the cables
oftheDGAkeypadthenyoucanproceedandmounttheproduct.Makesurethatyouhave
alltheappropriatetools(drill,screwdriversandametertape...)andfollowthemounting
instructionsoftheDGAkeypad.
Take the marks with the back plate
of the DGA. Drill the 2 mounting
holes (Ø 5 MM bit and 35 MM depth
minimum) and the wiring access
hole.
Insert the 2 plastic anchors. Then
mount the back plate of the DGA
keypad, and screw on the wall with
the (M4x30) mounting screws.
Insert the cable of the keypad in
the wiring access area.
Place the keypad on the back plate
top rst and then make sure that it
ts all over the back plate.
fasten the screw at the buttom
of the DGA keypad with the Torx®
screw using the spanner.
3] MOUNTING KIT3] MOUNTING KIT

EN EN
DGA
Keypad DGA
4cdvigroup.com
P1
H
V
V
V

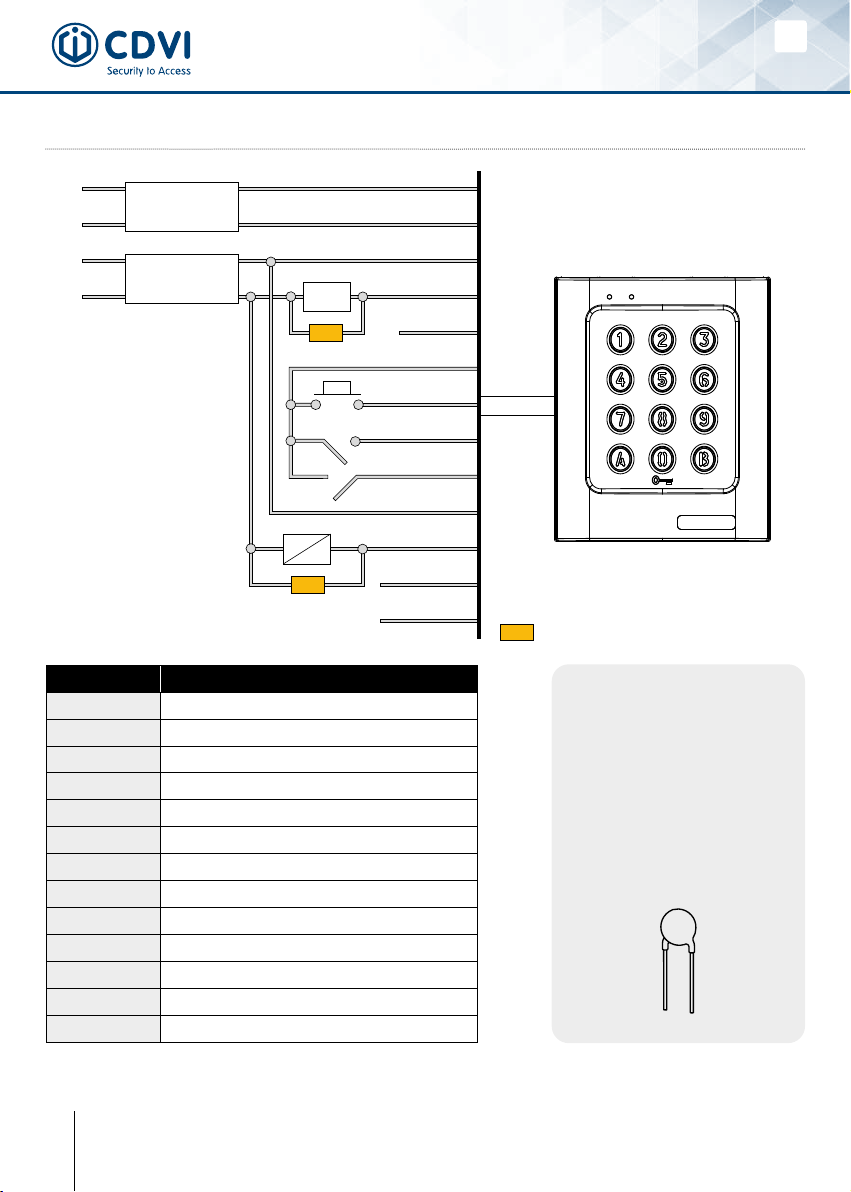

5] WIRING DIAGRAM
This device comes with a
varistor. The varistor must
be connected on the strike
terminal (electromagnet…)
operated by the device. If
this product operates more
than one strike, each lock
should have a varistor. The
varistor controls the overload
produced by the strike coil –
back emf.
Wires Description
Black Input voltage 12V or 24V AC or DC
Red Input voltage 12V or 24V AC or DC
Brown Relay 1 N/C contact
Pink Relais 1 common
Orange Relay 1 N/O contact
Yellow Common
Dark Green Relay 1 request-to-exit input
Light Green H Timer input
Blue Usercodemodication
Dark Blue Relay 2 N/C contact
Purple Relais 2 common
Gray Relay 2 N/O contact
White Reset
Varistor
INPUT VOLTAGE
12Vac to 24Vac
12Vdc to 48Vdc
INPUT VOLTAGE
Locking devices
230 V ELECTROMAGNET
Black
Red
Pink [C1]
Brown [NC]
Orange [NO]
Yellow
Dark green
Light green
Blue
Purple [C2]
Gray [NO]
Dark blue [NC]
White
STRIKE
RESET
230 V

EN EN DGA
Keypad DGA
5cdvigroup.com
Default values
- Without codes.
- Illumination time: 10 seconds.
- Relay release time: 1 second.
- Code length: 5-digits.
- Master Code: 1 2 3 4 5.
- Programming security time :
120 secondes.
-Codelengthforsubmastercode:
Version 1 relay
(Group 1) = AB,
Version 2 relays
(Group 2) = 13.
- One beep on switching on.
Audible signal:
-Thebuzzerindicatesdifferent
audible signals.
- 1 short beep: Keypad powered.
- 1 long beep: Data computing
in programming or access
granted.
- 2 short beeps: Enter or Exit
 fromprogramming.
- 4 short beeps:
data computing error.
Code length
- The master code and the user
 codescanbeof4to6-digits
in length.
- All the keypad keys can be used
to program a code.
- The master code CAN NOT
be used as a user code.
-TodeleteaspecicUserpinCode
replace it by 0 0 0 0ifcode
 lengthis4-digitsformator
replace it by 0 0 0 0 0ifthe
 codeisin5-digitsformat.or
replace it by 0 0 0 0 0 0ifthe
 codeisin6-digitsformat.
Reset:
-Turnoffthepowertothe
keypad.
- Short the white and the yellow
wires.
- Turn on the power to the
keypad.
-Waitforafewseconds,one
beep is emitted.
- Unshort the wires.
-Thekeypadisresettodefault
values.
A. Reset master code
and user codes
1. Enter the master code twice
(1 2 3 4 5 defaultvaluemastercode).
2beepsareemittedtoconrmentry
in programming mode.
2. Press A6 to reset the Master Code
and the User codes.
- One beep is emitted.
- Press on Aand Btoconrmreset
   ofallmemoryofthekeypad.
  -Waitfortwobeeps.   
  -Themastercodeisrestoredtoitsdefault 
value 1 2 3 4 5 and all the user codes
   aredeletedfromthekeypad.
- Once the reset is completed then the keypad
returns to a stand-by operating mode.
OR
1. Cut the power. Short the wires yellow
and white.
2. Put the power back.
-Wait approximately 3 seconds.
-Twobeepsareemittedtoconrmreset
   ofthekeypad.
- Unshort the wires.
  -Themastercodeisrestoredtoitsdefault 
value 1 2 3 4 5 and all the User codes
   aredeletedfromthekeypad.
B. Setting code length
1. Enter the master code twice.
(1 2 3 4 5defaultvaluemastercode). 
   2beepsareemittedtoconrmentry
in programming mode.
2. Press A4 to program the code length.
-One beep is emitted.
-Press 4, 5 or 6forthedigitcode.
  -Onebeepisemittedtoconrm
   programmingofthecodelength.
3. Press A5 to modify the master code.
- One beep is emitted.
- Enter the new 4, 5 or 6-digits master code.
  -Onebeepisemittedtoconrm
   programmingofthenewmastercode.
4. Press B to exit from
programming mode.
2beepsareemittedtoconrmthatthe 
keypad is in stand-by operating mode.
4 beeps indicate a data computing error.

EN EN
DGA
Keypad DGA
6cdvigroup.com
C. Changing the master code
The master code is used only
to enter in programming mode.
1. Enter the master code twice
(1 2 3 4 5 defaultvaluemastercode).
   2beepsareemittedtoconrmentry
in programming mode.
2. Press A5 to modify the master code.
-One beep is emitted.
-Enter the new 4, 5 or 6-digits master code.
  -Onebeepisemittedtoconrm
that the master code is programmed.
3. Press B to exit from
the programming mode.
2beepsareemittedtoconrmthatthe
keypad is in stand-by operating mode.
D. Adding, changing or
deleting a user code
User location 00 to 59 is relay 1
User location 60 to 99 is relay 2
1. Enter the master code twice
(1 2 3 4 5 defaultvaluemastercode).
   2beepsareemittedtoconrmentry
in programming mode.
2. To add a user code, enter the user
location (from 00 to 99).
Iftheuserlocationisused4beeps 
are emitted, enter the 4, 5 or 6-digits
user code.
3. To Change a User code enter
the user location.
-4 beeps are emitted to indicate that
the user location is already programmed.
- Enter a new 4, 5 or 6-digits code.
  -Abeepisemittedtoconrmthenew 
user code.
4. To delete a User code enter
the user location.
-4 beeps are emitted.
- Press 0 as many times as digits
in the user code.
( ex. 0 0 0 0 0 in 5-digits length code )
  -Abeepisemittedtoconrmtheuser
code has been deleted.
Note:
If the Pin code is already programmed or is
identical to the master code, then 4 beeps are
emitted. Press B to exit from the programming
mode. 2 beeps are emitted to conrm that the
keypad is in stand-by operating mode.
E. Time outputs
This section allows to program
the illumination time and the Relay
activation time.
1. Enter the master code twice
(1 2 3 4 5 defaultvaluemastercode).
   2beepsareemittedtoconrmentry
in programming mode.
2. Press A0 to program the key-in
keypad time and the keys lit time.
-1 beep is emitted.
-Enter the time in seconds with 2 digits – 10
for 10 seconds up to 99 for 99 seconds.
   Thebacklightingdimsafter10secondsafter
   thelastkeypressorswitchesoffafter
entering a valid code.
- Press 00forpermanentilluminationkeys.
- One beep is emitted to validate the time.
3. Press A1 to program relay 1
output time (door release time).
(Press A2 for relay 2).
-1 beep is emitted.
- For a latched output enter the time
in seconds using 2 digits – 01 for 1 second
up to 99 for 99 seconds.
- Press 00foratoggledoutput.
- One beep is emitted to validate the time.
4. Press B to exit from
the programming mode.
2beepsareemittedtoconrmthatthe
keypad is in stand-by operating mode.
4 beeps indicate a data computing error.

EN EN DGA
Keypad DGA
7cdvigroup.com
F. Reset master code
On stand-by operating mode,
short the wires yellow and white.
- One beep is emitted.
 -WaituntilthegreedLEDlightisoff.
- Seperate the two wires.
 -Themastercodeisrestoredtoitsdefault 
value 1 2 3 4 5 in 5-digits code and 1 2 3 4
in 4-digits code.
G. Changing the code by a user
To authorize a user to modify its own
user code connect together the yellow
and blue wires.
1. Enter the old user code.
The relay is activated and a beep is emitted.
2. Enter the 2-digits sub master code
(default sub master code AB).
Abeepisemittedtoauthorizemodication.
3. Enter the new user code.
2beepsareemittedtoconrm
the new code.
4. Check the new user code to be sure
   ofthemodication.
H. Setting a sub master code
The Sub Master code allows the user
to change its own code without entering
in programming mode. For security
reasons the code need to be changed
periodically. This feature makes it easier
and faster to change its code.
1. Enter the master code twice
(1 2 3 4 5 defaultvaluemastercode).
   2beepsareemittedtoconrmentry
in programming mode.
2. Press A7 to program a sub master
code for the user individual Pin
   codemodication.
(Press A8 for relay 2)
-One beep is emitted.
- Enter the new 2-digits sub master code.
  -Onebeepisemittedtoconrm
   programmingofthesubmastercode.
3. Press B to exit from
the programming mode.
2beepsareemittedtoconrmthatthe
keypad is in stand-by operating mode.
I. Audible Feedback
The audible signal is enabled in programming
mode and when the relay is energised
after a valid code. To enable the audible
feedback on a key press:
1. Enter the master code twice
(1 2 3 4 5 defaultvaluemastercode).
   2beepsareemittedtoconrmentry
in programming mode.
2. Press AA.
-One beep is emitted.
- Press 0to disable the audible signal
during a keypress.
- Press 1to enable the audible signal
during a keypress.
  -Onebeepconrmsthenewsetting.
3. Press B to exit from
the programming mode.
2beepsareemittedtoconrmthatthe
keypad is in stand-by operating mode.

EN EN
DGA
Keypad DGA
8cdvigroup.com
Enter Master code
twice
Illumination
duration
10-99 sec
00 =
permanent
10 = default
Time relay 1
01-99 sec.
00 = toggled
01 = default
Time relay 2
01-99 sec.
00 = toggled
01 = default
Code length
4’ 5’or 6’ digits
5 = default
Master code
Change
master code
12345 =
default
2 x beeps
1 x beep = OK
4 beeps = ERROR
A0
1 x beep = OK
4 beeps = ERROR
A1
1 x beep = OK
4 beeps = ERROR
A2
1 x beep = OK
4 beeps = ERROR
A4
1 x beep = OK
4 beeps = ERROR
A5
1 x beep = OK
1 x beep = OK
1 x beep = OK
1 x beep = OK
1 x beep = OK

EN EN DGA
Keypad DGA
9cdvigroup.com
2 x beeps
0 = buzzer
disabled
1 = buzzer
enabled
Buzzer (audible
feedback)
Press A then B
Reset
2 digits
AB = default
Sub master
code 1
2 digits
13 = default
Sub master
code 2 User codes
4, 5 or 6 digit code
4 beeps =
user location: “used”
1 beep =
user location: “free”
1 x beep = OK
Press B to exit from
programming
AAA6
1 x beep = OK
4 beeps = ERROR
A7
1 x beep = OK
4 beeps = ERROR
A8
1 x beep = OK
00-99
1 x beep = OK
4 beeps = ERROR
2 x beeps = OK
1 x beep = OK
1 x beep = OK
1 x beep = OK

EN EN
DGA
Keypad DGA
10 cdvigroup.com
This spread sheet will help you keep track of the user codes programmed in the keypad
Reminder
User
location Code Name
00
01
02
03
04
05
06
07
08
09
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
User
location Code Name
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
User
location Code Name
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
Relay 1
From user location 00 to 59. Relay 2 From user location 60 to 99.

EN EN DGA
Keypad DGA
11cdvigroup.com
6] LIMITED LIFETIME WARRANTY [EXTRACT]*
CDVIwarrantsthisproducttobefreefromdefectsinmaterialandworkmanship,whenithasbeeninstalled
inaccordancewiththemanufacturer’sinstructionsandhasnotbeenmodiedortamperedwith.Onlyproduct
recognized by CDVI to be defective should be returned under these warranty terms if accompanied
by an RMA (Return Material Authorization Number) provided by CDVI. CDVI, at its option, shall repair
orreplacethedefectiveproductatCDVIpremisesoratanyCDVIapprovedservicecenter.Thiswarranty
does not cover any damage due to accident, misuse, abuse or negligence. This warranty is valid only
iftheproductisregistered,within1monthfromdeliverytothenalcostumer.Toobtainfulldetailsofthis
warrantyandtoregistertheproducttocommencethe“LimitedLifetimeWarranty”,completetheenclosed
registrationcardandreturnit,eitherbye-mailorpost,totherelevantCDVIaddressorcompletionofthe
onlineregistrationatwww.cdvigroup.com.Repairorreplacementofthedefectiveproductistheexclusive
remedy.CDVIshallnotbeliableforanyincidentalorconsequentialdamagesarisingfromanydefectin,or
malfunctionof,itsproduct.Innoeventtheentireliabilitycannotexceedthepurchasepriceoftheproduct.
TheCDVIlocalcountrycontactdetailscanbefoundonlinebyvisitingwww.cdvigroup.comorontheback
coveroftheinstallationmanual.
DISCLAIMER OF WARRANTY: EXCEPT AS STATED ABOVE, CDVI MAKES NO WARRANTIES, EITHER
EXPRESS OR IMPLIED, AS TO ANY MATTER WHATSOEVER, INCLUDING THE CONDITION OF ITS PRODUCTS,
THE TRANSPORTATION, THEIR MERCHANTABILITY OR FITNESS FOR ANY PARTICULAR PURPOSE.
*Refer to Limited Lifetime Warranty conditions
7] NOTES

SE SE
DGA
Kodlås DGA
12 cdvigroup.com
120
98 25
Material: Zamak®gjutaluminium
Kompakt montage
Utanpåliggande montage
Klarar upp till 100 koder
med 4 till 6 siffror
Inbyggt EEPROM-minne
Ljudindikering
Bakgrundbelysta knappar
Robust konstruktion
2 potentialfria reläutgångar
Tidinställningförreläutgång:
1till99sekunderellerväxlandefunktion
Spänningsmatning:
12-24Vac och 12-48Vdc
 Strömbörbrukning:25till80mA
Monteras med Torx®skruvar
Dimensioner (L x B x H): 120 x 98x 25 mm
Användaren kan själv byta kod
1] PRODUKTSPECIFIKATION
IP64
Miljötest
Salt spray
-25°C till +70°C
HIGH RESISTANCE TO
VANDALISM
Rekommenderade nätaggregat
- ADC335 (230Vac), BS60 (230Vac).
-Separatnätaggregatförtillkoppladeenheter.
Kablage
Se till att isolera alla trådar som ej används.
Monteringsrekommendation
Montera kodlåsetpåenplanytaförattförhindra
vandalismochförattfåbästamöjligamontage.
Säkerhets tips för koder
-Avsäkerhetsskälbördenförinställda,
standardiserade masterkoden ändras.
- Vid val av masterkod och användarkod, undvik
sekventiella koder (ex: 3 4 5 6 7).
Rekommenderad installation
Förattsäkrasystemetfrånströmspikar,glöminte
att montera varistorn parallellt med låset.
2] INFORMATION OCH REKOMMENDATIONER2] INFORMATION OCH REKOMMENDATIONER

SE SE DGA
Kodlås DGA
13cdvigroup.com
DGA 11122
Varistor 05D 680K
Fast nyckel
TORX®T20
TORX®
skruv M4x10
Monteringsskruv
M4x30
Plastplugg S5
4] MONTERINGSINSTRUKTIONER
KontrolleraattmonteringssatsenärkomplettochattduförberettkablarnatillDGAkodlåset
innanmonteringenpåbörjas.Försäkradigomattduharrättverktygtillgängliga(borr,skruv-
mejsel,måttstockmm)ochföljsedanmonteringsanvisningarnaförDGAkodlås
Sätt kodlåsets bakstycke mot väggen
och markera hålens placering med en
penna. Borra sedan två monterings-
hål (minst Ø 5 mm bits och min.
djup 35 mm) och hål för kablen.
Sätt plastpluggarna i de borrade hå-
len. Placera kodlåsets bakstycke mot
väggen och skruva fast med de bifo-
gade skruvarna. Trä kabeln genom
kabelhålet i bakstycket.
Kroka fast kodlåset på bakstycket
genom att föra det uppifrån och ner.
Kontrollera att knappsatsen täcker
hela bakstycket. Fäst knappsatsen
med den bifogade TORX® skruven
med hjälpa av den fasta nyckeln.
3] MONTERINGSSATS3] MONTERINGSSATS
1
(X2)
(X2)
2
Digicode
3

SE SE
DGA
Kodlås DGA
14 cdvigroup.com
P1
H
V
V
V
5] KOPPLINGSSCHEMA
För att säkra kodlåset mot
strömspikar, glöm inte att
montera varistorn parallellt
med låset. Förse elslutblecket/
elektromagnet med varistor
om det saknas. Om kodlåset
styr mer än ett lås skall varje
lås förses med en varistor.
Varistorn kontrollerar
den överspänning som
produceras av magnetspolen
- backspänningsspikar.
Kablar Beskrivning
Svart Inspänning 12-24 VAC eller 12-48 VDC
Röd Inspänning 12-24 VAC eller 12-48 VDC
Brun N/C kontakt, relä 1
Rosa Gemensam, relä 1
Orange N/O kontakt, relä 1
Gul Gemensam, externingång
Mörkgrön Ingångförexterntryckknapp,relä1
Ljusgrön Timeringång H
Ljusblå Ändring av användarkod
Mörkblå N/C kontakt, relä 2
Lila Gemensam, relä 2
Grå N/O kontakt, relä 2
Vit Återställning
VARISTOR
INSPÄNNING
12Vac till 24Vac
12Vdc till 48Vdc
Inspänning
Lås
230 V Magnet
Svart
Röd
Rosa [C1]
Brun [R1]
Orange [T1]
Gul
Mörkgrön
Ljusgrön
Ljusblå
Lila [C2]
Grå [T2]
Mörkblå[R2]
Vit
ELSLUTBLECK
ÅTERSTÄLLNING
230 V

SE SE DGA
Kodlås DGA
15cdvigroup.com
A. Total återställning
(masterkod och användarkoder)
1. Knappa in masterkoden två gånger
(Masterkodens standardvärde: 1 2 3 4 5).
   Tvåpipsignalerbekräftarattmanäri
programmeringsläget.
2. Knappa in A6 för att återställa
masterkoden och användarkoderna.
-Enpipsignalhörs.
- Tryck på Aoch Bförattbekräfta
återställning av hela minnet.
- Vänta på två pipsignaler.
- Masterkoden återställs till sitt
standardvärde ( 1 2 3 4 5 ) och alla
användarkoder raderas.
- När återställningen är klar, återgår
knappsatsen till standby-läge.
ELLER
1. Slå av strömmen och sätt
en bygel på ST3.
2. Slå på strömmen igen.
-Vänta ungefär 3 sekunder.
-Tvåpipsignalerhörssombekräftaratt 
knappsatsen är återställd.
  -TabortbygelnfrånST3.
- Masterkoden återställs till sitt
standardvärde ( 1 2 3 4 5 ) och alla
användarkoder raderas.
B. Ställ in kodlängden
1. Knappa in masterkoden två gånger
(Masterkodens standardvärde: 1 2 3 4 5).
   Tvåpipsignalerbekräftarattmanäri
programmeringsläget.
2. Knappa in A4 för att programmera
kodlängden.
-Enpipsignalhörs.
  -Tryckpå4,5eller6föratt
ange kodlängd.
  -Enpipsignalbekräftarattkodlängdenär 
programmerad.
3. Tryck A5 för att ändra masterkoden.
- Enpipsignalhörs.
  -Skrivindennya4,5eller6-siffriga
masterkoden
  -Enpipsignalbekräftardennya
masterkoden
4. Tryck B för att lämna
programmeringsläget.
 Tvåpipsignalerbekräftarattknappsa
sen är i standbyläge och redo att
användas.
4 pip indikerar ett databehandlingsfel.
Standard inställningar
- Utan koder.
- Tidsinställd belysning :
10 sekunder.
- Reläslutningstid : 1 sekund.
-Kodlängd:5siffror.
- Masterkod: 1 2 3 4 5.
- Tidsinställningför
programmering: 120 sekunder.
- Undermasterkod:
Version med 1 relä
(Relä 1) = AB.
Version med 2 relän
(Relä 2) = 13.
Ljudsignal:
- 1 kort pip signal = Kodlåset är
spänningsatt.
- 1 lång pipsignal = Data
sparat i programmeringsläge
eller dörr öppnas.
- 2 korta pipsignaler =
Åtkomst till eller lämna
programmeringsläget.
- 4 korta pipsignaler =
Databehandlingsfel.
Kodlängd:
- Masterkoden och
användarkoderna kan vara
 4-till6-siffriga.
- Alla knappar på knappsatsen
kananvändasföratt
programmera en kod.
- Ändraskodlängdentill4-siffrig
blir även masterkoden
4-siffrig.
- Masterkoden KAN INTE
användas som användarkod.
- Föratttabortenanvändarkod:
Ersätt den med 0 0 0 0 om
kodlängden är 4-siffrig eller
Ersätt den med 0 0 0 0 0 om
kodlängden är 5-siffrig eller
Ersätt den med 0 0 0 0 0 0 om
kodlängden är 6-siffrig.
Återställning:
-Kopplabortströmmentill
knappsatsen.
- Lägg ihop den vita och gula
kabeln.
-Kopplapåströmmenigen.
- Vänta några sekunder, en
 pipsignalhörs.
- Separera kablarna.
-Kodlåsetärnufabriksåterställt

SE SE
DGA
Kodlås DGA
16 cdvigroup.com
C. Byt masterkod
Masterkoden används endast till att
komma in i programmeringsläget.
1. Knappa in masterkoden två gånger
(Masterkodens standardvärde: 1 2 3 4 5).
   Tvåpipsignalerbekräftarattmanäri
programmeringsläget.
2. Tryck A5 för att ändra masterkoden.
- Enpipsignalhörs.
  -Skrivindennya4,5eller6-siffriga
masterkoden
  -Enpipsignalbekräftardennya
masterkoden
3. Tryck B för att lämna
programmeringsläget.
Tvåpipsignalerbekräftarattknapp-
satsen är i standbyläge och redo att
användas
D. Lägg till, ändra eller ta bort en
användarkod
Kodplats 00 till 59 är reläutgång 1
Kodplats 60 till 99 är reläutgång 2
1. Knappa in masterkoden två gånger
(Masterkodens standardvärde: 1 2 3 4 5).
   Tvåpipsignalerbekräftarattmanäri
programmeringsläget.
2. Lägg till en användarkod
Välj kodplats (00 till 99)
- Skriv in den nya användarkoden
  -Enpipsignalbekräftardennya  
användarkoden
3. Ändra en användarkod
Knappa in kodplatsen
 -Fyrapipsignalerbekräftarattplatsen
är upptagen
- Skrivindennya4,5eller6-siffriga
användarkoden.
  -Enpipsignalbekräftardennya  
användarkoden
4. Ta bort en användarkod
Knappa in kodplatsen
-Fyrapipsignalerbekräftarattplatsen
är upptagen
- Tryck lika många 0 som kodlängden
( t.ex. 0 0 0 0 0 för 5-siffriga koder)
  -Enpipsignalbekräftaranvändarkoden
har raderats.
Notera:
Om användarkoden redan är programmerad
eller densamma som masterkoden så hörs fyra
pipsignaler. Tryck B för att gå ur programmer-
ingen. Två pipsignaler bekräftar att knappsat-
sen är i standbyläge och redo att användas.
E. Programmera tider
Här programmerar du tidsinställningen för
reläutgångarna och bakgrunsbelysningen i
knappsatsen
1. Knappa in masterkoden två gånger
(Masterkodens standardvärde: 1 2 3 4 5).
   Tvåpipsignalerbekräftarattmanäri
programmeringsläget.
2. Tryck A0 för att programmera
bakgrundbelysningen på knappsatsen.
- Enpipsignalhörs.
 -Skrivintidenisekundermed2siffror-
   10för10sekundertill99för99
sekunder.
Bakgrundsbelysningen lyser 10 sekunder
   eftersistaknapptryckningenellersläcks 
   efterdetengiltigkodmatatsin.  
  -Tryck00förkonstantbakgrundsbelysning.
  -Enpipsignalbekräftardennyatiden.
3. Tryck A1 för att programmera relä 1.
(Tryck A2 för relä 2).
- Enpipsignalhörs.
  -Skrivintidenisekundermed2siffror-
   01för1sekundupptill99för99
sekunder.
  -Tryck00förväxlandefunktion.
  -Enpipsignalbekräftardennyatiden.
4. Tryck B för att lämna
programmeringsläget.
 Tvåpipsignalerbekräftarattknapp-
satsen är i standbyläge och redo att
användas
4 pip indikerar ett databehandlingsfel.

SE SE DGA
Kodlås DGA
17cdvigroup.com
F. Återställ masterkod
I standbyläge, koppla ihop den gula och
den vita kabeln.
-Enpipsignalhörs.
 -Väntatillsdengröndiodensläcks.
- Ta isär kablarna.
- Masterkoden har nu återställts till
  stanardvärde,12345fören5-siffrig
  kodlängdoch1234fören4-siffrig
kodlängd.
G. Låt användar byta sin egen kod
För att tillåta en användare att byta sin
egen kod, tvinna ihop den gula och
den blåa kabeln.
1. Skriv in den gamla koden.
Reläetväxlarochenpipsignalhörs.
2. Skriv in den 2-siffriga under
masterkoden. (standard AB).
Enpipsignalbekräftarattdukan
ändra koden.
3. Skriv in den nya koden.
 Tvåpipsignalenbekräftarändring.
4. Kontrollera att koden fungerar.
H. Byt undermasterkod.
Undermasterkoden tillåter användarna att
ändra sin egen kod, utan att komma in i
programmerinsläget.
Av säkerhetsskäl bör du byta under-
masterkod med jämna mellanrum.
1. Knappa in masterkoden två gånger
(Masterkodens standardvärde: 1 2 3 4 5).
   Tvåpipsignalerbekräftarattmanäri
programmeringsläget.
2. Tryck A7 för att programmera under
masterkod
(Tryck A8 för relä 2)
-Enpipsignalhörs.
  -Skrivinenny2-siffrigundermasterkod. 
  -Enpipsignalbekräftardennyaunder-
masterkoden
3. Tryck B för att lämna
programmeringsläget.
 Tvåpipsignalerbekräftarattknapp-
satsen är i standbyläge och redo att
användas
I. Ljudindikering
När du skriver in en giltig kod så får du en
ljudindikering, här kan du aktivera
ljudindikering vid varje knapptryckning.
1. Knappa in masterkoden två gånger
(Masterkodens standardvärde: 1 2 3 4 5).
   Tvåpipsignalerbekräftarattmanäri
programmeringsläget.
2. Press AA.
-Enpipsignalhörs.
- Tryck 0förattinaktiveraljudindikeringvid
knapptryckningar.
- Tryck 1förattaktiveraljudindikeringvid
knapptryckningar.
  -Enpipsignalbekräftardennyaändringen.
3. Tryck B för att lämna
programmeringsläget.
Tvåpipsignalerbekräftarattknapp-
satsen är i standbyläge och redo att
användas

SE SE
DGA
Kodlås DGA
18 cdvigroup.com
Knappa in
masterkoden 2 gånger
Tidsinställning
bakgrunds-
belysning
10-99 sek
00 =
permanent
10 = standard
Tidsinställning
relä 1
01-99 sek
00 = växlande
01 = standard
Tidsinställning
relä 2
01-99 sek
00 = växlande
01 = standard
Kodlängd
4, 5 eller 6
siffror
5 = standard
Masterkod
4, 5 eller 6
siffror
12345 =
standard
2 x pip
1 x pip = OK
4 pip = FEL
A0
1 x pip = OK
4 pip = FEL
A1
1 x pip = OK
4 pip = FEL
A2
1 x pip = OK
4 pip = FEL
A4
1 x pip = OK
4 pip = FEL
A5
1 x pip1 x pip1 x pip1 x pip1 x pip

SE SE DGA
Kodlås DGA
19cdvigroup.com
2 x pip
0 = stäng av
ljudindikering
1 = aktiverar
ljudindikering
Ljudindikering
Knappa först in
A sen B
Återställa
masterkod och
användarkod
2 siffror
AB = standard
Undermaster-
kod 1
2 siffror
13 = standard
Undermaster-
kod 2
Programmera
användarkoder
4, 5 eller 6 siffror
4 pip = upptagen
användarplats
1 pip = ledig plats
Tryck B för att avsluta
programmeringen
1 x pip = OK
4 pip = FEL
AA
2 x pip = OK
A6
1 x pip = OK
4 pip = FEL
A7
1 x pip = OK
4 pip = FEL
A8
1 x pip = OK
00-99
1 x pip1 x pip1 x pip1 x pip

SE SE
DGA
Kodlås DGA
20 cdvigroup.com
Anteckningar - Lista över användarkoder
Plats Kod Namn
00
01
02
03
04
05
06
07
08
09
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
Reläutgång 1
Plats 00 till plats 59. Reläutgång 2 Plats 60 till plats 99.
PM
Plats Kod Namn
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
Plats Kod Namn
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
