CDVI KCIN User manual

The installer’s choice
cdvigroup.com
KCIN
Illuminated Weatherproof Keypad with Remote Electronics 2 or 3 relays
Clavier codé rétro-éclairé avec électronique déportée 2 ou 3 relais
ENGLISH
EN
FRANCAIS
FR

147
124 55

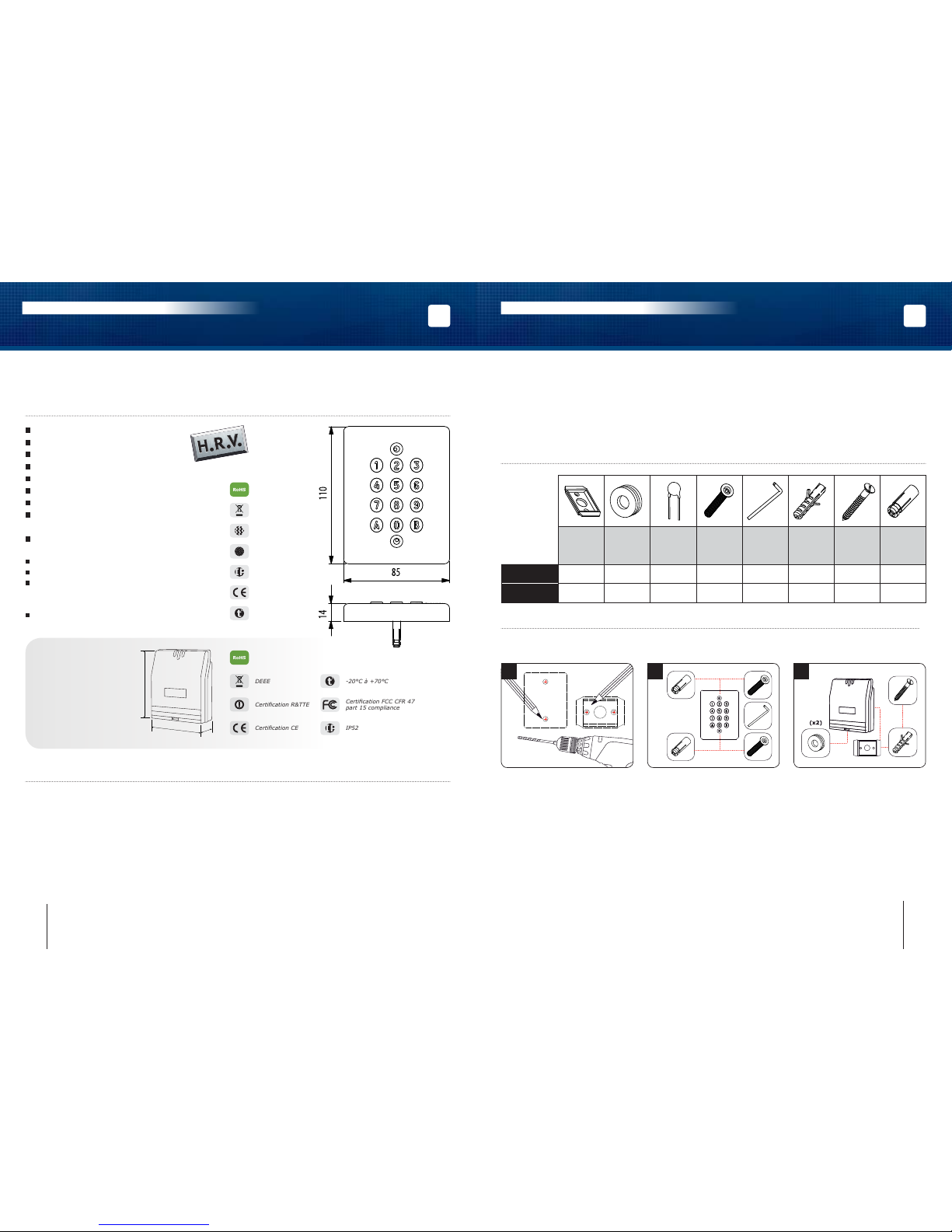

1] PRODUCT PRESENTATION
Stainless steel.
Backlit keys.
Compact.
From 2 to 3 relays.
Surface mount.
Free voltage.
Mounting with Diax®screws.
PCB of remote electronics protected
with a varnish coating.
100 user codes customisable
by each user
.
Audible and visual feedback.
Dimensions (L x W x D): 110 x 85 x 14mm.
Power supplies:
- 12 V to 24V ac,
- 12 V to 48V dc.
Consumptions: 30 to 100mA.
Remote
electronics included
with the KCIN
HIGH RESISTANCE
TO VANDALISM
Thank you for buying our products and for the condence you placed
in our company.
IP64
IP52
Environmental test:
Salt spray
-25°C à +70°C
-20°C to +70°C
CE Certication
CE Certication
WEEE
WEEE
Environmental tests:
vibrations
R&TTE certication
Certied FCC CFR 47
Part 15 compliant
2] NOTES AND RECOMMENDATIONS
Cable
- The distance between the KCIN and the remote
electronic can not exceed more than 10 meters.
- Make sure that the cable is not near
by a high voltage cable (ex: 230 V AC).
Recommended cable between
The KCIN and the remote electronic
2-pair cables (4 wires) SYT1 8/10ths.
Security advice
- For security reasons, change the factory default
master code.
- When selecting a master code and user code
avoid simple codes (example : 3 4 5 6 7).
Recommended power supplies suitable
for the KCIN
ARD12 (230V input) and BS60 (230V input).
2 32cdvigroup.com 3cdvigroup.com
EN
KCIN
Illuminated weatherproof Keypad with Remote Electronics - 2 or 3 relays
INSTALLATION MANUAL EN
KCIN
Illuminated weatherproof Keypad with Remote Electronics - 2 or 3 relays
INSTALLATION MANUAL
3] PACKAGE CONTENTS
Mounting recommendations
Mount the keypad on a at surface to avoid
any vandalism and to insure the best mounting.
Back EMF protection
To secure the system from back electromagnetic
elds do not forget to mount the varistor in parallel
on the lock terminal.
Remote
electronic
mounting
plate
Wire
sealed cap
Varistor
Diax®
screws
(M5x35) Diax®
Plastic
anchor
S crew
(M4x30) Brass anchor
Remote
electronic 1 2 - - - 2 2 -
KCIN - -121222
3
4] MOUNTING INSTRUCTIONS
Make sure that you have all the appropriate tools (drill, screw drivers and a meter tape...)
and follow the mounting instructions of for the KCIN keypad and for the remote electronic.
Verify the distance between the KCIN
keypad and its remote electronic
(refer to page 3 ´Notes and
Recommendations). Place the back
plate of the KCIN on the wall and the
bracket of the remote electronic then
mark with a pen the hole location
then drill the 2 mounting holes (drill
bit Ø 5 mm and 35 MM hole depth)
and the hole wiring access.
Insert the 2 plastic anchors in the
holes. Place the back plate of the
KCIN and screw on the wall using
the supplied (M4x30) mounting
screws.
Mount the KCIN keypad
on the wall with the M5x35
DIAX®screws.
1 2

6] WIRING DIAGRAM KCIN 2-RELAY OUTPUTS
Request-to-Exit inputs
P1 request-to-exit input activates relay 1.
P2 request-to-exit input activates relay 2.
Latch or toggled output.
H input can be used with
a timer to enable free access
by pressing on any digit key
on the keypad.
When the contact is open
then the request-to-enter is disabled.
When the contact is closed then press
any key on the keypad to enter.
D - 693 : Remote electronics
P3 jumper allows
to the user to modify
its own Pin code.
To enable this feature
put the jumper on.
(see Programming
section in the
instruction manual)
P2 jumper resets the key-
pad to factory default
values. Remove the power
from the keypad then put
the jumper.
(see Programming section
in the instruction manual)
Power supply
12 to 24VAC
or 12 to 48VDC
H (Open)
KCIN Keypad mode
H (Closed)
KCIN Request-to-
Enter mode
Power supply
According to lock
specications
White
Brown
Green or blue
Varistor
P2
P3
Relay
1Relay 2
Outputs Description
V
Input voltage 12V to 24VAC or 12V to 48VDC
V
Input voltage 12V to 24VAC or 12V to 48VDC
R1 N/C contact relay 1
C1 Common relay 1
T1 N/O contact relay 1
R2 N/C contact relay 2
C2 Common relay 2
T2 N/O contact relay 2
P1 Request-to-exit input relay 1
MCommon of inputs
P2 Request-to-exit input relay 2
HTimer Contact
+White wire from keypad
-Brown wire from keypad
EGreen or Blue wire (illumination)
Fail safe lock
Fail secure lock
4 54cdvigroup.com 5cdvigroup.com
ENEN KCIN
Illuminated weatherproof Keypad with Remote Electronics - 2 or 3 relays
KCIN
Illuminated weatherproof Keypad with Remote Electronics - 2 or 3 relays
INSTALLATION MANUALINSTALLATION MANUAL
D - 693 :
P3 jumper allows
to the user to modify
its own Pin code.
To enable this feature
put the jumper on.
(see Programming
section in the
instruction manual)
P2 jumper resets the key-
pad to factory default
values. Remove the power
from the keypad then put
the jumper.
(see Programming section
in the instruction manual)
7] WIRING DIAGRAM KCIN 3-RELAY OUTPUTS
Request-to-Exit inputs
P1 request-to-exit input activates relay 1.
P2 request-to-exit input activates relay 2.
Latch or toggled output.
H input can be used with
a timer to enable free access
by pressing on any digit key
on the keypad.
When the contact is open
then the request-to-enter is disabled.
When the contact is closed then press
any key on the keypad to enter.
Power supply
12 to 24VAC
or 12 to 48VDC
H (Open)
KCIN Keypad mode
H (Closed)
KCIN Request-to-
Enter mode
Power supply
According to lock
specications
White
Brown
Green or blue
Varistor
P2
P3
Relay
1
Relay
2Relay 3
Outputs Description
V
Input voltage 12V to 24VAC or 12V to 48VDC
V
Input voltage 12V to 24VAC or 12V to 48VDC
R1 N/C contact relay 1
C1 Common relay 1
T1 N/O contact relay 1
R2 N/C contact relay 2
C2 Common relay 2
T2 N/O contact relay 2
R3 N/C contact relay 3
C3 Common relay 3
T3 N/O contact relay 3
P1 Request-to-exit input relay 1
MCommon of inputs
P2 Request-to-exit input relay 2
HTimer Contact
+ White wire from keypad
-Brown wire from keypad
EGreen or Blue wire (illumination)
Fail safe lock
Fail secure lock

A. RESET MASTER CODE
AND USER CODES
1. Enter the master code twice
(1 2 3 4 5 default value master code).
2 beeps are emitted to conrm
entry in programming mode.
2. Press A6 to reset the Master Code
and the User codes.
One beep is emitted. Press on A
and B to conrm reset of all memory
of the keypad. Wait for two beeps.
The master code is restored
to its default value 1 2 3 4 5
and all the User codes are deleted
from the keypad. Once the reset
is completed then the keypad returns
to a stand-by operating mode.
OR
1. Cut the power. Put the jumper on P2.
2. Put the power back.
Wait approximately 3 seconds.
Two beeps are emitted to conrm reset
of the keypad. Remove P2 jumper.
The master code is restored to its default
value 1 2 3 4 5 and all the User codes
are deleted from the keypad.
B. SETTING CODE LENGTH
1. Enter the master code twice.
(1 2 3 4 5 default value master code).
2 beeps are emitted to conrm
entry in programming mode.
2. Press A4 to program the code length.
One beep is emitted. Press 4or 5
for the digit code. One beep is emitted
to conrm programming of the code length.
3. Press A5 to modify the master code.
One beep is emitted. Enter the new 4
or 5-digit master code. One beep is
emitted to conrm programming
of the new master code.
4. Press B to exit from
programming mode.
2 beeps are emitted to conrm that the key-
pad is in stand-by operating mode.
4 beeps indicate a data computing error.
C. CHANGING THE MASTER CODE
The master code is used only
to enter in programming mode.
1. Enter the master code twice.
(1 2 3 4 5 default value master code).
2 beeps are emitted to conrm
entry in programming mode.
2. Press A5 to modify the master code.
One beep is emitted. Enter the new 4
or 5 digit master code. One beep
is emitted to conrm that the master
code is programmed.
3. Press B to exit from
the programming mode.
2 beeps are emitted to conrm that the key-
pad is in stand-by operating mode.
Default values
- Without codes.
- Illumination time: 10 seconds.
- Relay release time: 1 second.
- Code length: 5-digit.
- Master Code: 1 2 3 4 5.
- Programming security time :
120 secondes.
- Code length for sub master code:
Version 1 relay (Group 1) =
A and B,
Version 2 relays (Group 2) =
1 and 3
Version 3 relays (Group 3) =
4 and 6.
Audible signal:
The buzzer indicates different audible
signals. It can be turned off by cutting
the ST1 wire on the remote controller
1 short beep: Keypad powered
1 long beep: Data computing
in programming or access granted
2 short beeps: Enter or Exit
from programming
4 short beeps:
Data computing error.
Code length
The master code and the User codes
can be of 4 or 5-digit in length.
All the keypad keys can be used
to program a code. The master code
and the Pin code can be of 4 or 5-digit
code. The master code CAN NOT
be used as a PIN code (User Pin code).
The master code CAN NOT be used
as a PIN code (User Pin code).
To delete a specic User pin Code replace
it by 0000 if code length is 4-digit format
or replace it by 00000 if the code
is in 5-digit format.
P2 jumper:
Reset master code and user codes
P3 jumper:
modication of individual
code by the user
6 76cdvigroup.com 7cdvigroup.com
ENEN KCIN
Illuminated weatherproof Keypad with Remote Electronics - 2 or 3 relays
KCIN
Illuminated weatherproof Keypad with Remote Electronics - 2 or 3 relays
INSTALLATION MANUALINSTALLATION MANUAL
D. ADDING, CHANGING
OR DELETING A USER CODE
Group 1: From address 00 to address 99,
relay output 1
1. Enter the master code twice
(1 2 3 4 5 default value master code).
2 beeps are emitted to conrm entry
in programming mode.
2. To add a user code, enter the user
location (from 00 to 99).
If the user location is free 1 beep
is emitted, enter the 4 or 5-digit
User code.
3. To change a user code enter
the user location.
4 beeps are emitted to indicate that
user location is already programmed.
Enter a new 4 or 5-digit code.
A beep is emitted to conrm the new
user code.
4. To delete a User code enter
the user location.
4 beeps are emitted.
Press 0 0 0 0 0 in 5-digit length code
or 0 0 0 0 in 4-digit length code.
A beep is emitted to conrm the new
user code.
NOTE: If the Pin code is already programmed
or is identical to the master code,
then 4 beeps are emitted.
Press Bto exit from the programming
mode. 2 beeps are emitted to conrm
that the keypad is in stand-by
operating mode.
E. TIME OUTPUTS
This section allows to program
the illumination time and the Relay
activation time.
1. Enter the master code twice
(1 2 3 4 5 default value master code).
2 beeps are emitted to conrm
entry in programming mode.
2. Press A0 to program the key-in
keypad time and the keys lit time.
1 beep is emitted. Enter the time in 10th
of second – 10 for 10 seconds up to 99
for 99 seconds the backlighting dims
10 seconds after the last keypress
or switches off after entering a valid
code. Press 00 for permanent
illumination keys.
One beep is emitted to validate the time.
3. Press A1 to program relay 1
output time (door release time).
1 beep is emitted. For a latched output
enter the time in seconds – 01 for 1
second up to 99 for 99 seconds.
Press 00 for a toggled output.
One beep is emitted to validate the time.
4. Press B to exit from
programming mode.
2 beeps are emitted to conrm that the key-
pad is in stand-by operating mode.
4 beeps indicate a data computing error.
F. RESET MASTER CODE
On stand-by operating mode,
put a jumper on P2.
Wait 1 second and then remove
the jumper. One beep is emitted.
The master code is restored
to its default value 1 2 3 4 5 in 5-digit
code and 1 2 3 4 in 4-digit code.
G. CHANGING THE CODE
BY A USER
To authorize a user to modify its own
User code put a jumper on P3
(to disable the feature remove the jumper).
1. Enter the old user code.
The relay is activated and a beep
is emitted.
2. Enter the 2-digit sub master code
(default sub master code A and B).
A beep is emitted to authorise
the modication.
3. Enter the new user code.
2 beeps are emitted to conrm
the new code.
4. Check the new user code to be sure
of the modication.
H. SETTING A SUB MASTER CODE
The Sub Master code allows the user
to change its own code without entering
in programming mode. For security
reasons the code need to be changed
periodically. This feature makes it easier

and faster to change its code.
1. Enter the master code twice
(1 2 3 4 5 default value master code).
2 beeps are emitted to conrm entry
in programming mode.
2. Press A7 to program a sub master
code for the user individual Pin
code modication.
One beep is emitted. Enter the new
2-digit sub master code. One beep
is emitted to conrm programming
of the sub master code.
3. Press B to exit from
the programming mode.
2 beeps are emitted to conrm
that the keypad is in stand-by
operating mode.
I. Audible Feedback
The audible signal is enabled
in programming mode
and when the relay is energised
after a valid code.
To enable the audible feedback
on a key press:
1. Enter the master code twice
(1 2 3 4 5 default value master code).
2 beeps are emitted to conrm entry
in programming mode.
2. Press AA.
One beep is emitted. Press 0to disable
the audible signal during a keypress.
Press 1to enable the audible signal
during a keypress. One beep conrms
the new setting.
3. Press B to exit from programming.
2 beeps are emitted to conrm exit
from programming mode.
J. OPTIONAL KCIN 2 AND KCIN 3
PROGRAMMING INSTRUCTION
Programming instructions are the same
as for the KCIN keypad with 1
relay output.
KCIN 2: 2 relay outputs N/O
and N/C contacts 8A @ 250V~.
Group 1: From user location 00
to user location 59 to activate relay 1.
Group 2: from user location 60
to user location 99 to activate relay 2
Release Time of relay2 enter A2,
sub master code enter A8
(default values 1 and 3).
KCIN 3: 3 relay outputs N/O
and N/C contacts 8A @ 250V~.
Group 1: from user location 00
to user location 59 to activate relay 1.
Group 2: from user location 60
to user location 79 to activate relay 2.
Group 3: from user location 80
to user location 99 to activate relay 3.
Release time for relay 3 enter A3
sub master code enter A9
(default values 4 and 6).
8 98cdvigroup.com 9cdvigroup.com
ENEN KCIN
Illuminated weatherproof Keypad with Remote Electronics - 2 or 3 relays
KCIN
Illuminated weatherproof Keypad with Remote Electronics - 2 or 3 relays
INSTALLATION MANUALINSTALLATION MANUAL
To program Pin codes:
User
location
Code Name
00
01
02
03
04
05
06
07
08
09
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
User
location
Code Name
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
User
location
Code Name
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
KCIN 1 Relays (1 output)
Relay 1 : From user location
00 to 99.
KCIN 2 Relays (2 output)
Relay 1 : From 00 to 59,
Relay 2 : From 60 to 99.
KCIN 3 Relays (3 outputs)
Relay 1 : From 00 to 59,
Relay 2 : From 60 to 79,
Relay 3 : From 80 to 99.
REMINDER

10 11
147
124 55
10 cdvigroup.com 11cdvigroup.com
1] PRESENTATION DU PRODUIT
Inox.
Rétro-éclairé.
Faible encombrement.
De 2 à 3 relais.
Pose en applique.
Free voltage*.
Montage avec vis Diax®.
Protection de la carte électronique
déportée par tropicalisation.
100 codes utilisateurs.
Signalisation lumineuse et sonore.
Dimensions (L x l x P) : 110 x 85 x 14 mm.
Alimentations :
- 12 V à 24 V AC,
- 12 V à 48 V DC.
Consommations : de 30 à 100 mA.
Electronique
déportée,
fournie avec le
clavier codé KCIN
HAUTE RESISTANCE
AU VANDALISME
Merci pour l’achat de ce produit et pour la conance que vous accordez
à notre entreprise.
IP64
IP52
Test brouillard salin
-25°C à +70°C
-20°C à +70°C
Certication CE
Certication CE
DEEE
DEEE
Test vibrations
Certication R&TTE
Certication FCC CFR 47
part 15 compliance
* Tension libre.
3] ELEMENTS INCLUS
2] RAPPELS ET RECOMMANDATIONS
Rappel de câblage
- La distance de câblage entre le KCIN et
l’électronique déportée doit être au maximum
de 10 m.
- Attention de ne pas passer vos ls à proximité
de câbles «Courant fort» (ex: 230 V AC).
Câbles préconisés entre le KCIN
et l’électronique déportée
Câbles 2 paires (4 ls) SYT1 8/10ème.
Alimentations préconisées
Il existe deux alimentations adaptées pour
le clavier codé KCIN : ARD12 et BS60
Composition des codes
- Par soucis de sécurité, veillez à modier
le code maître usine par celui de votre choix.
- Lors du changement du code maître usine
et de la création des codes utilisateurs, évitez
les codes trop simples (ex: les suites 3 4 5 6 7).
Recommandations d’installation
- Pour sécuriser l’installation, n’oubliez
pas de placer la varistance sur le système
de verrouillage, en parallèle, au niveau
de l’alimentation.
- L’électronique déportée du KCIN doit être
impérativement installée dans un environnement
clos et protégée des conditions climatiques
extérieures.
Montage
An d’optimiser la xation du KCIN et de prévenir
les tentatives d’arrachage, privilégiez les surfaces
planes.
Plaque de
xation de
l ’électronique
déportée
Passe l
Varistance
Vis Diax®
à tête
fraisée
(M5x35)
Clé mâle
coudée
pour vis
Diax®
Cheville
plastique
Vis
cruciforme
à tête fraisée
(M4x30)
Cheville
métallique
Electronique
déportée 1 2 - - - 2 2 -
KCIN - -121222
3
4] MONTAGE
Réunissez le matériel approprié (Perçeuse, tournevis, mètre,...) et suivez les recommandations
de montage du KCIN et de son électronique déportée.
Vériez la distance entre
le KCIN et son électronique
déportée (Voir page 14 «Rappels
et recommendations»). A l’aide
de la plaque de xation de
l’électronique déportée et du KCIN,
prenez les marques et percez les
2 trous de xation (forêt Ø 5 mm
et profondeur minimum. = 35 mm)
ainsi que l’ouverture pour le passage
du câble électrique destiné au clavier.
Positionnez les 2 chevilles métal-
liques dans les trous que vous venez
de réaliser sur la surface. Passez le
câble électrique du KCIN dans son
ouverture et xez le à son support
par l’intermédiaire des vis Diax®et
de l’outil spéci que Diax®(clé mâle
coudée).
Positionnez les 2 chevilles plastique
dans les trous. Puis xez la plaque
de xation de l’électronique déportée
sur la surface de votre choix, à l’aide
des vis cruciformes à têtes fraisées.
Venez ensuite placer l’électronique
déportée sur son support. Passez
vos  ls, glissez les passels de
l’électronique déportée et faites
vos branchements. Lors de cette
opération, n’oubliez pas de placer la
varistance (Voir page 14 «Rappels et
recommendations»).
1 2
FRFR KCIN
Clavier codé rétro-éclairé avec électronique déportée - 2 ou 3 relais
KCIN
Clavier codé rétro-éclairé avec électronique déportée - 2 ou 3 relais
INSTALLATION MANUALINSTALLATION MANUAL

6] SCHÉMA DE RACCORDEMENTS KCIN 2 RELAIS
Commande par bouton poussoir
Le raccordement du bouton poussoir P1
est prévu pour commander le relais 1.
Le raccordement du bouton poussoir P2
est prévu pour commander le relais
2. Le mode et la temporisation
sont programmables.
Le contact horloge H permet
l’utilisation de toutes les touches
comme bouton extérieur.
Si le contact horloge est ouvert, les
touches sont utilisées comme des termes
habituels. Si le contact horloge est fermé,
toutes les touches sont utilisées pour
l’ouverture libre.
D - 693 : Electronique déportée
Le cavalier sur P3
permet de changer
le code d’entrée
par l’utilisateur. Le
cavalier doit être placé
pour les modications
et enlevé pour
verrouiller cette
option. (voir chapitre
«Programmation»)
Le cavalier sur P2 permet
de réaliser une remise à zéro
de la mémoire. Le cavalier
doit être placé hors tension
pour que la manipulation
fonctionne (voir chapitre
«Programmation»)
Alimentation
12 à 24VAC
ou 12 à 48VDC
H (Ouvert)
KCIN en fonction
clavier codé
H (fermé)
KCIN en fonction
bouton poussoir
Alimentation
côté commande
de puissance
Gâche à rupture
Gâche à émission
Varistance
Bornier Correspondance
VAlimentation 12 V à 24 V AC ou 12 V à 48V DC
VAlimentation 12 V à 24 V AC ou 12 V à 48V DC
R1 Contact repos du relais 1
C1 Commun du relais 1
T1 Contact travail du relais 1
R2 Contact repos du relais 2
C2 Commun du relais 2
T2 Contact travail du relais 2
P1 Bouton intérieur de sortie relais 1
MCommun boutons
P2 Bouton intérieur de sortie relais 2
HContact horloge
+Clavier l blanc
-Clavier l marron
EClavier vert ou bleu ( éclairage )
Relais
1Relais 2
P2
P3
P2
P3
D - 693 : Electronique déportée
Le cavalier sur P3
permet de changer
le code d’entrée
par l’utilisateur. Le
cavalier doit être placé
pour les modications
et enlevé pour
verrouiller cette
option. (voir chapitre
«Programmation»)
Le cavalier sur P2 permet
de réaliser une remise à zéro
de la mémoire. Le cavalier
doit être placé hors tension
pour que la manipulation
fonctionne (voir chapitre
«Programmation»)
7] SCHÉMA DE RACCORDEMENTS KCIN 3 RELAIS
Commande par bouton poussoir
Le raccordement du bouton poussoir
P1 est prévu pour commander
le relais 1. Le raccordement du
bouton poussoir P2 est prévu pour
commander le relais 2. Le mode et la
temporisation sont programmables.
Le contact horloge H permet
l’utilisation de toutes les touches
comme bouton extérieur.
Si le contact horloge est ouvert,
les touches sont utilisées comme
des termes habituels. Si le contact
horloge est fermé, toutes les touches
sont utilisées pour l’ouverture libre.
Alimentation
12 à 24VAC
ou 12 à 48VDC
H (Ouvert)
KCIN en fonction
clavier codé
H (fermé)
KCIN en fonction
bouton poussoir
Alimentation
côté commande
de puissance
Gâche à rupture
Gâche à émission
Varistance
Bornier Correspondance
VAlimentation 12 V à 24 V AC ou 12 V à 48 V DC
VAlimentation 12 V à 24 V AC ou 12 V à 48 V DC
R1 Contact repos du relais 1
C1 Commun du relais 1
T1 Contact travail du relais 1
R2 Contact repos du relais 2
C2 Commun du relais 2
T2 Contact travail du relais 2
R3 Contact repos du relais 3
C3 Commun du relais 3
T3 Contact travail du relais 3
P1 Bouton intérieur de sortie relais 1
MCommun boutons
P2 Bouton intérieur de sortie relais 2
HContact horloge
+Clavier l blanc
-Clavier l marron
EClavier vert ou bleu ( éclairage )
Relais
1
Relais
2Relais 3
12 1312 cdvigroup.com 13cdvigroup.com
FRFR KCIN
Clavier codé rétro-éclairé avec électronique déportée - 2 ou 3 relais
KCIN
Clavier codé rétro-éclairé avec électronique déportée - 2 ou 3 relais
INSTALLATION MANUALINSTALLATION MANUAL

P2
P3
A. Remise à zéro de la mémoire
1. Tapez 2 fois le code maître.
- Pour la première utilisation, le code
maître usine est : 1 2 3 4 5.
- Deux bips sonores sont émis
pour conrmer l’entrée en programmation.
2. Puis tapez A6.
Un bip sonore est émis.
3. Tapez A et B
- La remise à zéro est validée.
- Attendez que deux bips soient émis.
-
Le code maître est de nouveau 1 2 3 4 5
et tous les codes sont effacés.
- Le clavier est sorti de programmation
et les valeurs par défaut sont rétablies.
Vous avez aussi une seconde possibilité
pour remettre à zéro la mémoire
1. Coupez l’alimentation
et positionnez un cavalier en P2.
Pour avoir plus de précision
sur l’emplacement du cavalier P2,
reportez vous aux pages 16-17-18.
2. Rétablir l’alimentation.
- Attendre environ 3 secondes.
- 2 bips sonores sont émis pour conrmer
la remise à zéro.
- Enlevez le cavalier P2.
- Le code maître est de nouveau
1 2 3 4 5 et tous les codes sont effacés.
- Les valeurs par défaut sont rétablies.
B. Programmation du code maître
et du nombre de termes
1. Tapez 2 fois le code maître.
- Pour la première utilisation,
le code maître usine est : 1 2 3 4 5.
-
Deux bips sonores sont émis pour conrmer
l’entrée en programmation.
2. Tapez A4 pour la saisie
du nombre de termes des codes.
- Un bip est émis.
- Tapez 4 ou 5 pour le nombre de termes.
- Un bip sonore est émis pour conrmer
la programmation.
3. Tapez A5 pour changer le code maître.
- Un bip est émis.
- Tapez les 4 ou 5 termes du nouveau
code maître.
- Un bip sonore est émis pour conrmer
la programmation.
4. Tapez B pour sortir
de la programmation.
Deux bips sont émis pour conrmer
le retour au mode normal
de fonctionnement.
4 bips indiquent une erreur de saisie.
Les valeurs du KCIN
sont par défaut
Sans codes.
Temporisation éclairage : 10 s.
Temporisation d’ouverture
pour tous les relais : 1 secondes.
Nombre de termes : 5.
Code maître usine : 1 2 3 4 5.
Temporisation sécurité
programmation : 120 secondes.
Termes de modication
par utilisateur :
- Version 1 relais (Groupe 1) =
A et B,
- Version 2 relais (Groupe 2) =
1 et 3
- Version 3 relais (Groupe 3) =
4 et 6.
Lors de la programmation,
certaines manipulations
ont comme conséquences
des signaux sonores :
- 1 bip court = Mise sous tension.
- 1 bip long = Validation
d’une saisie en programmation
ou ouverture autorisée.
- 2 bips courts = Entrée
ou sortie de programmation.
- 4 bips courts = Erreur de saisie.
Termes utilisés
et codes d’ouverture
- Toutes les touches du clavier
sont autorisées pour composer
les codes.
- Le code maître et les codes
d’ouverture de porte doivent être
composés de 4 ou 5 termes.
- Le code maître ne peut pas être
utilisé comme code d’ouverture.
- Les codes 0 0 0 0 0 et 0 0 0 0
servent à annuler un code
existant et ne peuvent
donc pas servir comme code
d’ouverture de porte .
Cavalier P2
Code maître usine 1 2 3 4 5
et RAZ des codes.
Cavalier P3
Modication des codes
par l’utilisateurs.
Cas de gure :
Vous avez un code maître et des codes
utilisateurs à 5 termes. Vous souhaitez utili-
ser des codes à 4 termes. Vous faites donc la
démarche indiquée ci-dessus en modiant le
code maître. Lorque le nombre de terme du code
maître est bien passé de 5 à 4 termes, les codes
utilisateurs deviennent simultanément des codes
à 4 termes.
Ex : Si votre code maître et code utilisateur
est 1 2 3 6 9, il deviendra après manipulation
2 3 6 9. Si vous souhaitez passer d’un code
maître (et donc d’un code utilisateur)
de 4 termes à 5 termes suivez la même procédure.
Lors du passage de 4 à 5 termes, le chiffre «O»
sera intégrer par défaut devant le code maître et
donc devant les codes utilisateurs.
Ex : Le passage du code maître 2 3 6 9
à 4 termes en 5 termes devient 0 2 3 6 9.
Il est conseillé de programmer les codes
en 5 termes puis de modier
le nombre de termes.
C. Programmation du code maître
1. Tapez 2 fois le code maître.
- Pour la première utilisation,
le code maître usine est : 1 2 3 4 5.
- Deux bips sonores sont émis
pour conrmer l’entrée en programmation.
2. Tapez A5.
- Un bip est émis.
- Tapez les 4 ou 5 termes du nouveau
code maître.
- Un bip sonore est émis pour conrmer
la programmation.
3. Tapez B pour sortir
de la programmation.
Deux bips sont émis pour conrmer
le retour au mode normal
de fonctionnement.
D. Programmation des codes
Suivant le nombre de relais de votre KCIN
(1,2 ou 3 relais) les groupes de codes
(appellés aussi rangs pour le classements
des codes par individus) sont différents :
-KCIN 1 Relais
Groupe 1 : Du rang 00 au rang 99.
-KCIN 2 Relais
Groupe 1 : Du rang 00 au rang 59,
Groupe 2 : Du rang 60 au rang 99.
-KCIN 3 Relais
Groupe 1 : Du rang 00 au rang 59,
Groupe 2 : Du rang 60 au rang 79,
Groupe 3 : Du rang 80 au rang 99.
1. Tapez 2 fois le code maître.
- Pour la première utilisation,
le code maître usine est : 1 2 3 4 5.
- Deux bips sonores sont émis
pour conrmer l’entrée en programmation.
2. Tapez le n° du rang à programmer
(en fonction du nombre de relais
de votre KCIN).
- Si le rang est libre,
tapez les 4 ou 5 termes du code.
Si le rang est occupé, 4 bips sont émis.
- Tapez les 4 ou 5 termes du code
ou tapez 0 0 0 0 0 ou 0 0 0 0
pour annuler le code enregistré.
- Un bip sonore est émis pour conrmer
la programmation.
3. Tapez B pour sortir de la programmation.
Deux bips sont émis pour conrmer
le retour au mode normal
de fonctionnement.
Si le code composé correspond à un code
existant ou s’il est identique au code
maître, 4 bips sonores indiquent
une erreur. Les codes 00000 et 0000
servent à annuler un code existant
et ne peuvent donc pas servir comme
code d’ouverture de porte.
E. Programmation des temporisations
1. Tapez 2 fois le code maître.
- Pour la première utilisation,
le code maître usine est : 1 2 3 4 5.
- Deux bips sonores sont émis
pour conrmer l’entrée en programmation.
2. Tapez A0 pour la temporisation
du clavier.
- Un bip sonore est émis.
- Tapez la durée de commande en secondes.
Ex : De 10 pour 10 secondes à 99
pour 99 secondes, ou tapez 00
pour obtenir un éclairage permanent.
Un bip sonore de validation est émis.
3. Relais 1 (Groupe 1) : Tapez A1.
Relais 2 (Groupe 2) : Tapez A2.
Relais 3 (Groupe 3) : Tapez A3.
- Cette manipulation vous permet de gérer
la temporisation des relais.
14 1514 cdvigroup.com 15cdvigroup.com
FRFR KCIN
Clavier codé rétro-éclairé avec électronique déportée - 2 ou 3 relais
KCIN
Clavier codé rétro-éclairé avec électronique déportée - 2 ou 3 relais
INSTALLATION MANUALINSTALLATION MANUAL

- Vous devez réaliser la démarche
pour chacun des relais de votre KCIN.
- Un bip sonore est émis.
- Tapez la durée de commande en secondes.
Ex : De 01 pour 1 seconde à 99
pour 99 secondes. La durée 00
correspond au fonctionnement
bistable du relais.
Un bip sonore de validation est émis.
4. Pour sortir de la programmation,tapez B.
Deux bips sonores sont émis
pour conrmer le retour au mode
normal de fonctionnement.
4 bips indiquent une erreur de saisie.
F. Remise à zéro du code maître
- En fonctionnement normal, positionnez
un cavalier en P2.
- Attendre 1 seconde et enlevez le cavalier.
- Un bip est émis.
- Le code maître est de nouveau 1 2 3 4 5
en 5 termes ou 1 2 3 4 en 4 termes.
G. Changement du code d’entrée
par l’utilisateur
L’autorisation de changement de code
par l’utilisateur est déterminée par le positionne
ment du cavalier P3 (Otez le cavalier pour interdire
le changement de code, et placez le cavalier
pour autoriser le changement ).
1. Composez le code utilisé actuellement.
- Le relais d’ouverture est commandé.
- Un bip sonore est émis.
2. Tapez immédiatement les 2
termes du code de modication.
Relais 1, à la première utilisation : A et B.
Relais 2, à la première utilisation : 1 et 3.
Relais 3, à la première utilisation : 4 et 6.
Un bip sonore est émis pour autoriser
le changement.
3. Composez le nouveau code d’ouverture.
Deux bips sonores conrment la validation
du nouveau code et le retour
à un fonctionnement normal.
4. Vériez la mémorisation du nouveau
code en le composant.
H. Programmation des termes
de modications
1. Tapez 2 fois le code maître.
- Pour la première utilisation,
le code maître usine est : 1 2 3 4 5.
- Deux bips sont émis pour conrmer
l’entrée en programmation.
2. Relais 1 (Groupe 1) : Tapez A7.
Relais 2 (Groupe 2) : Tapez A8.
Relais 3 (Groupe 3) : Tapez A9.
-
Suivant le nombre de relais, cette
saisie vous permettra de composer
les nouveaux termes de modications
des codes utilisateurs pour chaque groupe.
- Un bip est émis.
- Tapez les deux termes de modication.
- Un second bip sonore est émis
pour conrmer la programmation.
Ex: KCIN 3 Relais, Tapez A7
puis composez les deux termes
de modications. Puis répétez
l’opération en tapant A8 et une nouvelle
fois en composant A9.
3. Tapez B pour sortir de la programmation.
Deux bips sont émis pour conrmer
le retour au mode normal
de fonctionnement.
I. Programmation du signal sonore
- Le signal sonore est toujours audible
en programmation.
- Il en est de même lors de la commande
d’ouverture, suite à la reconnaissance
d’un code.
- Par défaut, lors de la composition du code
d’ouverture, aucun bip sonore «touche»
n’est audible.
- Il est possible d’autoriser
les bips sonores touches :
1. Tapez 2 fois le code maître.
- Pour la première utilisation,
le code maître usine est : 1 2 3 4 5.
- Deux bips sonores sont émis
pour conrmer l’entrée en programmation.
2. Tapez AA.
- Un bip est émis.
- Tapez 0pour supprimer les bips touches
pendant la composition du code d’ouverture.
- Tapez 1pour autoriser les bips touches
pendant la composition du code d’ouverture.
- Un bip sonore est émis pour conrmer
la programmation.
3. Tapez B pour sortir
de la programmation.
Deux bips sonores sont émis
pour conrmer le retour au mode normal
de fonctionnement.
Ci-joint un tableau récapitulatif qui vous servira à indiquer le code attribué à chaque utilisateur
Rangs Code Nom
Prénom
00
01
02
03
04
05
06
07
08
09
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
Rangs Code Nom
Prénom
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
Rangs Code Nom
Prénom
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
KCIN 1 Relais
Groupe 1 : Du rang 00 au rang 99. KCIN 2 Relais Groupe 1 : Du rang 00 au rang 59,
Groupe 2 : Du rang 60 au rang 99.
KCIN 3 Relais
Groupe 1 : Du rang 00 au rang 59,
Groupe 2 : Du rang 60 au rang 79,
Groupe 3 : Du rang 80 au rang 99.
RAPPEL
16 1716 cdvigroup.com 17cdvigroup.com
FRFR KCIN
Clavier codé rétro-éclairé avec électronique déportée - 2 ou 3 relais
KCIN
Clavier codé rétro-éclairé avec électronique déportée - 2 ou 3 relais
INSTALLATION MANUALINSTALLATION MANUAL

8] NOTES
18 1918 cdvigroup.com 19cdvigroup.com
FRFR KCIN
Clavier codé rétro-éclairé avec électronique déportée - 2 ou 3 relais
KCIN
Clavier codé rétro-éclairé avec électronique déportée - 2 ou 3 relais
INSTALLATION MANUALINSTALLATION MANUAL

The installer’s choice
cdvigroup.com
Reference : G0301FR0263V06
Extranet : EXE-CDVI_IM KCIN CMYK A5 EN-FR 05
All the information contained within this document (pictures, drawing, features, specications and dimensions) could be perceptibly different and can be changed without prior notice. Toutes les informations mentionnées à titre indicatif sur le présent document (photos, dessins, caractéristiques techniques et dimensions) peuvent varier et sont susceptibles de modications sans notication préalable.
*G0301FR0263V06*
CDVI Group
FRANCE (Headquarter/Siège social)
Phone: [phone]
Fax: [phone]
CDVI
FRANCE + EXPORT
Phone: [phone]
Fax: [phone]
CDVI AMERICAS
[CANADA - USA]
Phone: [phone]
Fax: [phone]
CDVI
BENELUX
[BELGIUM - NETHERLAND - LUXEMBOURG]
Phone: [phone]
Fax: [phone]
CDVI
TAIWAN
Phone: [phone]
Fax: [phone]
CDVI
SUISSE
Phone: [phone]
Fax: [phone]
CDVI
CHINA
Phone: [phone]
Fax: [phone]
CDVI
IBÉRICA
[SPAIN - PORTUGAL]
Phone: [phone]
Fax: [phone]
CDVI
ITALIA
Phone: [phone]
Fax: [phone]
CDVI
MAROC
Phone: [phone]
Fax: [phone]
CDVI
SWEDEN
[SWEDEN - DENMARK - NORWAY - FINLAND]
Phone: [phone]
Fax: [phone]
CDVI
UK
[UNITED KINGDOM - IRELAND]
Phone: [phone]
Fax: [phone]
CDVI DIGIT
FRANCE
Phone: [phone]
Fax: [phone]
