DEFA 411050 User manual

1/2
411050
MONTERINGSANVISNING
ASENNUSOHJE
FITTING INSTRUCTIONS
MONTAGEANLEITUNG
NTapp av kjølevæsken. Demontér den angitte frostpluggen i
henhold til tabellen.
Rengjør frostplugghullet godt.
Montér varmeren. Kontakten på varmeren skal peke i angitt
klokkeretning i henhold til tabellen. Slå varmeren rett inn i
frostplugghullet. Påse at det alltid er klaring mellom varmerens
stoppkant (1) og motorblokken. Forurenset eller gammel kjølevæske
må byttes.
Varmeren må ikke kobles til strøm før rett type kjølevæske
er påfylt og kjølesystemet er luftet i henhold til bilprodusentens
anbefalinger. DEFA’s apparatinntak må anskaffes separat eller som
en del av DEFA WarmUp. Motorvarmeren må bare tilkobles jordet
stikkontakt. Kontrollér at det er jordingsforbindelse fra det jordete
vegguttaket og helt fram til motorvarmerens kapsling, og at karosseriet
er forbundet med beskyttelsesjordingen.
DEFA fraskriver seg ethvert erstatningsansvar der
modifikasjoner er utført, uoriginale slanger er benyttet eller
motorvarmeren ikke er montert i henhold til anvisningen.
Reklamasjonsrett i henhold til kjøpsloven. Ta vare på kvitteringen.
STappa ur kylarvätskan. Demontera den angivna frostpluggen
som monteringsanvisningen anger.
Rengör frostplugghålet noga.
Montera värmaren så kontakten pekar mot angivet klockslag enligt
tabellen. Slå fast värmaren se till att den sitter rakt i hålet. Det skall
alltid finnas ett mellanrum mellan värmarens stoppkant (1) och
blockets vägg när värmaren är färdigmonterad.
Förorenad eller gammal kylarvätska skall bytas.
Värmaren får inte anslutas till 230V innan kylarvätska är
påfylld och kylsystemet är luftat enligt biltillverkarens
anvisningar. DEFAs anslutningssats köps separat eller som en del av
DEFA WarmUp. Motorvärmaren får endast anslutas till jordat uttag.
Kontrollera att det finns jordkontakt mellan uttaget och värmarens
hölje, och att även bilens kaross är jordad.
DEFA frånskriver sig allt ersättningsansvar där produkten
blivit modifierad och/eller motorvärmaren inte är monterad enligt
monteringsanvisningen.
Reklamationsrätt enligt konsumentköplagen mot uppvisande av kvitto.
FIN Laske jäähdytysneste pois. Irrota ohjeenmukainen pakkastulppa,
taulukon mukaan.
Puhdista pakkastulpan reikä hyvin.
Asenna lämmitin paikalleen. Lämmittimen pistokkeen tulee osoittaa
taulukon kello-osoittimen suuntaan. Lyö lämmitin paikalleen suoraan
asentoon reikään nähden. Lämmittimen rajoitinkauluksen (1) ja
moottorilohkon väliin tulee jäädä pieni rako. Likainen / vanha
pakkasneste on vaihdettava uuteen.
Lämmittimeen EI saa kytkeä virtaa ennen kuin
jäähdytysjärjestelmä on täytetty hyväksytyllä pakkasnesteellä, ja
ilmattu autonvalmistajan ohjeiden mukaan. Moottorinlämmittimen
kojepistorasia on aina hankittava yhdessä lämmitinelementin kanssa
ellei sitä ennestään ole. Moottorinlämmittimen saa kytkeä vain
maadoitettuun pistorasiaan. Maadoitusyhteyden on oltava
yhtäjaksoinen maadoitetusta seinäpistoraisasta moottorinlämmittimen
runkoon, ja suojamaadoitus on oltava yhteydessä ajoneuvon runkoon.
DEFA hylkää korvausvaatimuksen jos lämmittimen muotoa
on muutettu ja/tai lämmitintä ei ole asennettu asennusohjeen
mukaisesti. VALITUKSET: Takuuehtojen mukaisesti. Säilytä kuitti.

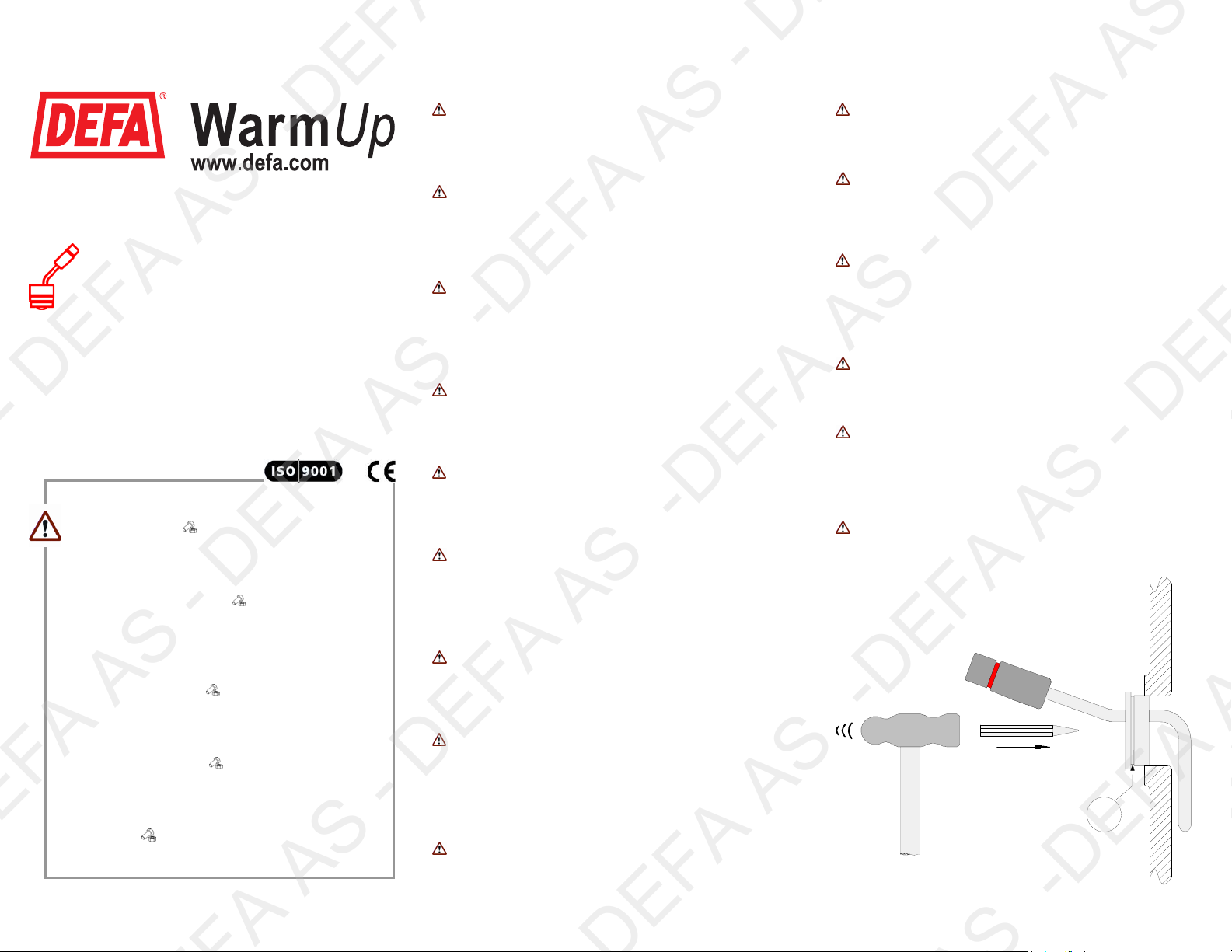

GB Drain off the coolant. Remove the indicated frost plug according
to the table.
Thoroughly clean the frost plug hole.
Fit the heater. Position the connector in the clock direction indicated in
the table. Tap the heater straight into the frost plug hole. Make sure
there is clearance all the way between the shoulder of the heater and
the engine block (1). Contaminated or old coolant must be renewed.
Do not connect the heater electrically until the correct type
of coolant is refilled, and the system is bled according to the car
manufacturer’s specifications. DEFA’s power inlet cable must be
acquired separately or as a component in the DEFA WarmUp system.
Only connect the heater to an earthed mains socket. Check for earth
connection between the mains socket, the heater’s body and chassis.
DEFA denies liability for any damage related to the use of
unoriginal hoses, fitting which is not according to instructions or
other modifications. Claims according to national consumer laws.
Please retain your receipt.
DDas Kühlwasser ablassen. Den in der Tabelle angegebenen
Verschlussdeckel des entspr. Kernloches entfernen.
Das Kernloch sorgfältig reinigen.
Den Wärmer mit dem Anschlusskontakt in der vorgegebenen Lage
(Uhrzeigerstellung) montieren. Den Wärmer direkt in das Kernloch
einschlagen. Den Wärmer nie ganz bis zur Nut (1) in das Kernloch
einschlagen. Verunreinigte oder alte Kühlflüssigkeit muss erneuert werden.
Der Wärmer darf nicht betrieben werden bevor das
Kühlsystem gemäß den Anweisungen des Fahrzeugstellers
befüllt und entlüftet wurde. DEFA`s Anschlusskontakt muss
zusätzlich gekauft werden oder als ein Bestandteil des WarmUp. Den
Motorvorwärmer nur an einer geerdeten Steckdose (Wandanschluss)
anschließen. Kontrollieren, daß die Erdungsverbindung zwischen dem
geerdeten Wandanschluss bis zum Gehäuse des Motorvorwärmers besteht.
Bei Schäden, die auf Veränderungen an der Motorheizung
oder auf unsachgemässe Montage zurückzuführen sind, lehnt
DEFA jeglichen Garantieanspruch auf ab. Es gelten die
gesetzlichen Gewährleistungsbestimmungen. Quittung aufbewaren.
1
NLes nøye gjennom hele anvisningen. Sjekk om din
biltype er oppført med spesielle monteringstips , eller
med monteringssett ,i tabellen. Anvisninger for øvrige
DEFA produkter må også gjennomleses nøye.
SLäs noga igenom monteringsanvisningen. Se efter
om din bilmodell finns upptagen med monteringstips 
och eventuell monteringssats i tabellen. Anvisningarna
för övriga DEFA produkter i systemet skall också läsas noga.
FIN Lue ennen asennusta koko asennusohje huolella
läpi. Asennusohjeen taulukosta selviää, tarvitaanko
asennukseen jokin asennussarja ja onko autollesi
erityisiä asennusohjeita . Muidenkin DEFA tuotteiden
asennusohjeisiin on perehdyttävä huolella ennen asennusta.
GB Read the fitting instructions carefully. Check if
your vehicle is listed with car specific installation tip ,
or with an installation kit , in the table. Instructions for
other DEFA products must also be read carefully.
DDie Einbauanleitung genau befolgen. Kontrollieren
ob besondere Montagehinweise oder ein spezielles
Montagesett für das aktuelle Fahrzeug empfohlen
sind. Die Einbauanleitungen anderer Defa WarmUp
Produkte genau befolgen.
DEFA AS - DEFA AS -DEFA AS - DEFA AS
DEFA AS - DEFA AS -DEFA AS - DEFA AS
DEFA AS - DEFA AS -DEFA AS - DEFA AS
DEFA AS - DEFA AS -DEFA AS - DEFA AS
DEFA AS - DEFA AS -DEFA AS - DEFA AS

2/2
411050 CE 190911
F
H
EG
12 G
E
A
R
B
O
X
12 12
12
G
E
A
R
B
O
X
1
2
GEAR
BOX
1
2GEAR
BOX
1
2
J
L
I
N
OM
B
ACK
D
1
2
GEAR
BOX
A
B
D
C
11
2
2

MASSEY FERGUSON
5420
Perkins
1104D-44TA A 7 1
5425
Perkins
1104D-44TA A 7 1
5425 03>
Perkins
1104C 44T A 7 1
5435
Perkins
1104D-44TA A 7 1
5435 03>
Perkins
1104C 44T A 7 1
5445
Perkins
1104D-E44TA A 7 1
5445 03>
Perkins
1104C 44T A 7 1
5455
Perkins
1104D-E44TA A 7 1
5460
Perkins
1104D-E44TA A 7 1
5460 03>
Perkins
1104C 44T A 7 1
6445 03>
Perkins
1104C 44T A 7 1
6445
Perkins
1104D-44TA A 7 1
6455
Perkins
1104D-44TA A 7 1
6455 03>
Perkins
1104C 44T A 7 1
6460 03>
Perkins
1104C 44T A 7 1
6470 03>
Perkins
1104C 44T A 7 1
1
NDemonter den originale frostpluggen evnt. original motorvarmer.
Rengjør hullet. Monter varmeren på høyre side i bakkant av motor.
Fyll på godkjent kjølevæske og luft kjølesystemet godt iflg.
motorfabrikantens spesifikasjoner. Kontroller for lekkasje.
SDemontera original frostplugg på höger sida i bakkant av motorn,
eventuellt kan det sitta en original motorvärmare monterad. Rengör
hålet och montera värmaren. Fyll på godkänd kylarvätska och lufta
systemet enligt motortillverkarens specifikationer. Kontrollera
eventuellt läckage.
FIN Lämmitin asennetaan moottorin oikealle puolelle, aivan sen
takaosaan. Poista pakkastulppa, tai jo mahd. asennettu alkuperäinen
lämmitin. Puhdista reikä hyvin ja asenna lämmitin paikalleen.
Täytä jäähdytysjärjestelmä autonvalmistajan suosittelemalla nesteellä
ja ilmaa se ohjeiden mukaan. Tarkista mahdolliset vuodot.
GB Dismount the original frost plug or the original engine heater.
Clean the hole. Fit the engine heater on the right rear side of the
engine. Top up with the coolant specified by the manufacturer, and
bleed the cooling system in accordance with the manufacturer’s
instruction book. Check for leakages.
DDen original Froststopfen, evtl. den original Motorwärmer,
entfernen. Das Loch säubern. Den Wärmer rechts an der Rückkante
des Motors montieren. Das Kühlsystem den Herstellerangaben
entsprechend befüllen und entlüften. Auf Undichtigkeiten überprüfen.
