DEFA WarmUp Bluetooth User manual

1/2
411458
MONTERINGSANVISNING
ASENNUSOHJE
FITTING INSTRUCTIONS
MONTAGEANLEITUNG
NTapp av kjølevæsken. Monter varmeren som foreskrevet.
Påse at slangene sitter helt inne på stussen og at
slangeklemmene monteres rett og innenfor flensen på stussen.
Trekk til klemmene med 2 Nm.
Det er meget viktig at elementet ikke kommer i berøring med
gummislanger eller andre brennbare deler!
Koblingshuset eller andre deler av varmeren må ikke komme i
kontakt med bevegelige deler.
Kontakten på varmeren skal peke i angitt klokkeretning i henhold til
tabellen. Forurenset eller gammel kjølevæske må byttes.
Varmeren må ikke kobles til strøm før rett type kjølevæske er
påfylt og kjølesystemet er luftet i henhold til bilprodusentens
anbefalinger. DEFA’s apparatinntak må anskaffes separat eller som
en del av DEFA WarmUp. Motorvarmeren må bare tilkobles jordet
stikkontakt. Kontroller at det er jordingsforbindelse fra det jordete
vegguttaket og helt fram til motorvarmerens kapsling, og at karosseriet
er forbundet med beskyttelsesjordingen.
DEFA fraskriver seg ethvert erstatningsansvar der modifikasjoner
er utført, uoriginale slanger er benyttet eller motorvarmeren ikke
er montert i henhold til monteringsanvisningen. Reklamasjonsrett i
henhold til kjøpsloven. Ta vare på kvitteringen.
STappa ur kylarvätskan. Montera värmaren enligt anvisning.
Kontrollera att slangarna sitter helt in på stosarna och att
slangklämmorna monteras rakt och innanför flänsarna. Dra åt
klämmorna med 2 Nm.
Det är mycket viktigt att elementet inte kommer i beröring med
gummislangar eller andra brännbara deler!
Anslutningskontakten eller andra delar av värmaren får inte
komma i kontakt med rörliga delar.
Montera värmaren så kontakten pekar mot angivet klockslag enligt
tabellen. Förorenad eller gammal kylarvätska skall bytas.
Värmaren får inte anslutas till 230V innan kylarvätska är påfylld
och kylsystemet är luftat enligt biltillverkarens anvisningar.
DEFAs anslutningssats köps separat eller som en del av DEFA
WarmUp. Motorvärmaren får endast anslutas till jordat uttag.
Kontrollera att det finns jordkontakt mellan uttaget och värmarens
hölje, och att även bilens kaross är jordad.
DEFA frånskriver sig allt ersättningsansvar där produkten blivit
modifierad och/eller motorvärmaren inte är monterad enligt
monteringsanvisningen.
Reklamationsrätt enligt konsumentköplagen mot uppvisande av kvitto.
FIN Laske jäähdytysneste pois. Asenna lämmitin ohjeen mukaan.
Katkaise letku mahdollisimman suoraan ja asenna letkut
lämmittimeen niin että ne tulvat lämmittimen rajoitinkaulukseen
asti. Letkusiteiden kiristystiukkuus: 2 Nm.
On erittäin tärkeää, että lämmittimen kuumeneva vastus ei pääse
koskettamaan kumiletkuun tai muihin syttyviin osiin!
Lämmitin ei saa koskettaa liikkuviin osiin.
Asenna lämmitin paikalleen. Lämmittimen pistokkeen tulee osoittaa
taulukon kello-osoittimen suuntaan. Likainen / vanha pakkasneste on
vaihdettava uuteen.
Lämmittimeen EI saa kytkeä virtaa ennen kuin jäähdytysjärjestel-
mä on täytetty hyväksytyllä pakkasnesteellä, ja ilmattu autonval-
mistajan ohjeiden mukaan. Moottorinlämmittimen kojepistorasia on
aina hankittava yhdessä lämmitinelementin kanssa ellei sitä
ennestään ole. Moottorinlämmittimen saa kytkeä vain maadoitettuun
pistorasiaan. Maadoitusyhteyden on oltava yhtäjaksoinen maadoitetusta
seinäpistoraisasta moottorin-lämmittimen runkonn, ja suojamaadoitus on
oltava yhteydessä ajoneuvon runkoon.
DEFA hylkää korvausvaatimuksen jos lämmittimen muotoa on
muutettu ja/tai lämmitintä ei ole asennettu asennusohjeen
mukaisesti.
VALITUKSET: Takuuehtojen mukaisesti. Säilytä kuitti.
GB Drain off the coolant. Fit the heater according to the instructions
Make sure that the hoses are fitted all the way in on the pipe
stubs and make sure the hose clamps are mounted straight and
behind the flange of the pipe stub. Tighten the hose clamps with
2 Nm.
It is very important to ensure that the heating element cannot
touch any rubber hoses or other flammable parts!
The connection box or other parts of the heater must not touch
any movable parts.
Fit the heater. Position the connector in the clock direction indicated in
the table. Contaminated or old coolant must be renewed.
Do not connect the heater electrically until the correct type of
coolant is refilled, and the system is bled according to the car
manufacturer’s specifications. DEFA’s power inlet cable must be
acquired separately or as a component in the DEFA WarmUp system.
Only connect the heater to an earthed mains socket. Check for earth
connection between the mains socket, the heater’s body and the
chassis.
DEFA denies liability for any damage related to the use of
unoriginal hoses, fitting which is not according to instructions or
other modifications. Claims according to national consumer laws.
Please retain your receipt.
DDas Kühlwasser ablassen. Den Wärmer entsprechend der
Montageanleitung montieren.
Darauf achten, dass die Schläuche ganz auf die Stutzen gezogen
sind und die Schlauchklemmen gerade und vor dem Flansch des
Stutzens sitzen. Die Schlauchklemmen mit 2 Nm anziehen.
Das Heizelement darf weder Gummischläuche noch andere
brennbare Teile berühren.
Das Anschlussgehäuse oder andere Teile des Motorwärmers
dürfen keinesfalls bewegliche Teile berühren.
Den Wärmer mit dem Anschlusskontakt in der vorgegebenen Lage
(Uhrzeigerstellung) montieren. Verunreinigte oder alte Kühlflüssigkeit
muss erneuert werden.
Der Wärmer darf nicht betrieben werden bevor das Kühlsystem
gemäß den Anweisungen des Fahrzeugstellers befüllt und
entlüftet wurde. DEFA`s Anschlusskontakt muss zusätzlich gekauft
werden oder als ein Bestandteil des WarmUp. Den Motorvorwärmer
nur an einer geerdeten Steckdose (Wandanschluss) anschließen.
Kontrollieren, daß die Erdungsverbindung zwischen dem geerdeten
Wandanschluss bis zum Gehäuse des Motorvorwärmers besteht.
Bei Schäden, die auf Veränderungen an der Motorheizung oder
auf unsachgemässe Montage zurückzuführen sind, lehnt DEFA
jeglichen Garantieanspruch auf ab. Es gelten die gesetzlichen
Gewährleistungsbestimmungen. Quittung aufbewaren.
NMotorvarmeren må KUN monteres på de biler
og steder som er foreskrevet i tabell og
monteringstips , eventuelt monteringssett .
Les nøye gjennom hele monteringsanvisningen!
SMotorvärmaren får ENDAST monteras på de
bilar, och i enlighet med de anvisningar som
specificeras i monteringsanvisningen , eller
rekommendationstabellen . Läs noga igenom
hela monteringsanvisningen!
FIN Moottorinlämmittimen saa asentaa VAIN
asennusohjeen tai asennussarjan , osoittamiin
ajoneuvoihin ja moottoreihin . Lue ennen
asennusta koko asennusohje huolella läpi. !
GB Install the heater ONLY in the locations and
cars prescribed in the table and installation tips ,
alternatively installation kit . Carefully read
through all parts of the fitting instructions!
DDer Motorwärmer darf NUR in den in der Tabelle
vorgegebenen Fahrzeugtypen an den dafür
vorgesehenen Einbauorten , und mit dem entspr.
Montagesett montiert werden . Die
Einbauanleitung genau befolgen!
DEFA AS - DEFA AS - DEFA AS - DEFA AS
DEFA AS - DEFA AS - DEFA AS - DEFA AS
DEFA AS - DEFA AS - DEFA AS - DEFA AS
DEFA AS - DEFA AS - DEFA AS - DEFA AS
DEFA AS - DEFA AS - DEFA AS - DEFA AS
DEFA AS - DEFA AS - DEFA AS - DEFA AS
DEFA AS - DEFA AS - DEFA AS - DEFA AS
DEFA AS - DEFA AS - DEFA AS - DEFA AS

2/2
411458 CE 030114
F
H
EG
12 G
E
A
R
B
O
X
12 12
12
G
E
A
R
B
O
X
1
2
GEAR
BOX
1
2GEAR
BOX
1
2
J
L
I
N
OM
B
ACK
D
1
2
GEAR
BOX
A
B
D
C
11
2
2

MERCEDES
SPRINTER 219 BlueTEC 13> 642 1
SPRINTER 219 CDi 09> 642
1
SPRINTER 318 CDi 06> 642
1
SPRINTER 319 BlueTEC 13> 642 1
SPRINTER 319 CDi 09> 642
1
SPRINTER 419 CDi 09> 642
1
SPRINTER 518 CDi 06> 642
1
SPRINTER 519 BlueTEC 13> 642 1
SPRINTER 519 CDi 09> 642
1
1

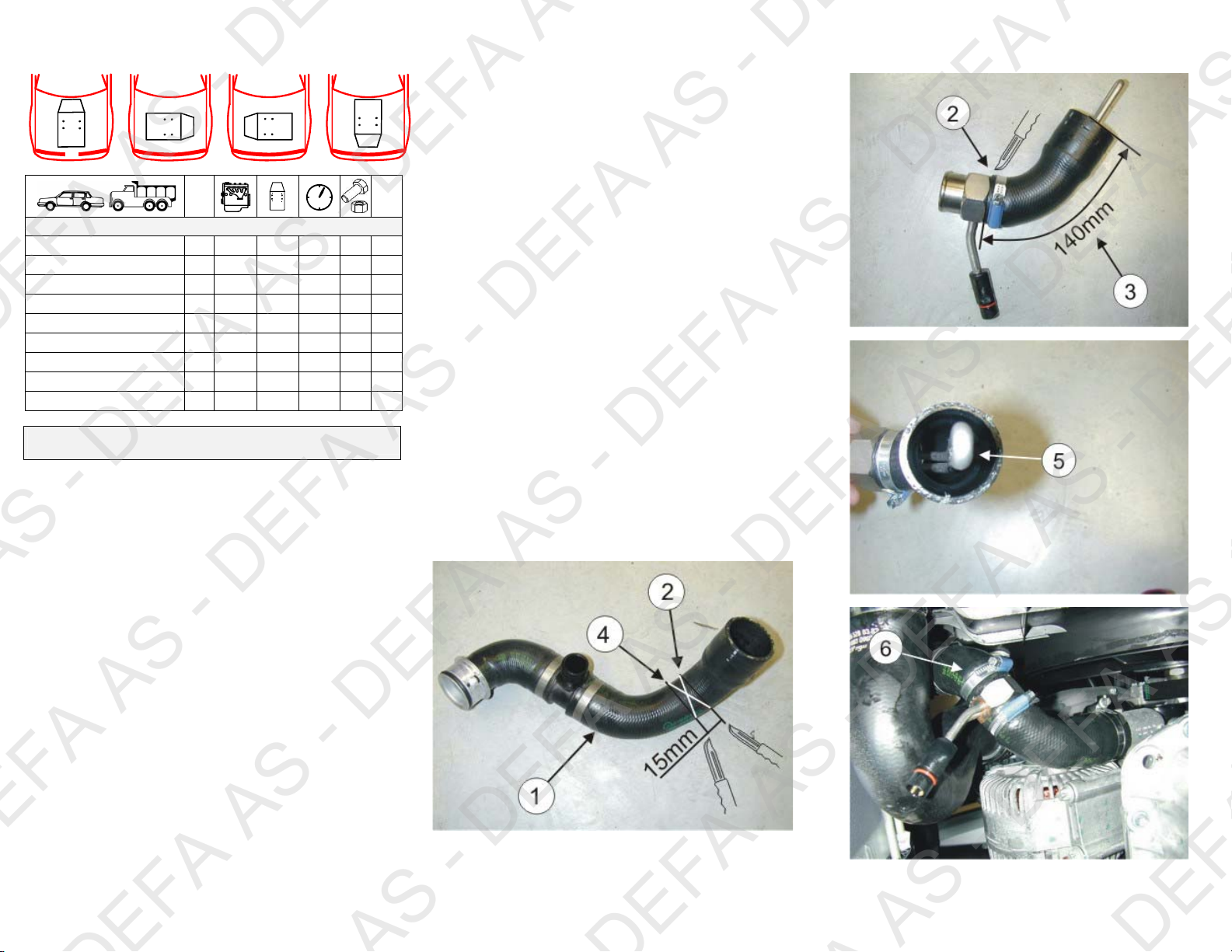

NO Demonter nedre radiatorslange (1) fra motor og radiator. Kapp
slangen 140mm. (2) fra enden mot vannpumpen. NB! Målt på utsiden
av slangen (3). Kapp bort 15mm. (4) av enden fra radiatoren. Monter
varmeren i slangen til vannpumpen. Juster varmeren slik at elementet
ligger i senter av slangen (5), og monter den på vannpumpen slik at
elementet går inn i vannpumpens stuss. Monter slangen tilbake på
radiatoren. NB! Påse at låseklipset kommer riktig på plass på
radiatoren. Monter andre enden av slangen (6) på varmeren. Fyll på
godkjent kjølevæske og luft systemet godt i henhold til bilfabrikantens
anbefalinger. Kontroller for lekkasje.
SE Demontera nedre kylarslangen (1) från motorn och kylaren.
Kapa slangen 140mm. (2) från änden mot vattenpumpen. OBS! Mät
på utsidan av slangen (3). Kapa bort 15mm. (4) av änden från
kylarslangen. Montera värmaren i slangen till vattenpumpen. Justera
värmaren sa att elementet ligger i centrum av slangen (5), och
montera den på vattenpumpen så att elementet går in i
vattenpumpens stos. Montera tillbaka slangen på kylaren. OBS!
Kontrollera att låsklipset kommer på plats till kylaren. Montera andra
änden av slangen (6) på värmaren. Fyll på godkänd kylarvätska och
lufta systemet enligt biltillverkarens specifikationer. Kontrollera
eventuellt läckage.
FI Irrota jäähdyttimen alavesiletku (1). Katkaise letku (2)
vesipumpun puoleisesta päästä kuvan mukaan. HUOM! 140 mm. (3)
mitataan mutkan ulkopuolelta. Letku on katkaistava
mahdollisimman suoraan. Tämän jälkeen katkaistaan vielä
jäähdyttimen puoleisen letkun katkaisukohdasta 15mm. pitkä pala pois
(4). Asenna moottoriin tuleva katkaistu letku lämmittimeen ja käännä
sitä niin että vastusputket tulevat keskelle letkua (5). Asenna letku
lämmittimineen vesipumppuun. Asenna letku takaisin jäähdyttimeen.
HUOM! Varmistu siitä että lukitusjousi asettuu oikein paikalleen.
Asenna letkun (6) toinen pää lämmittimeen. Täytä
jäähdytysjärjestelmä autonvalmistajan suosittelemalla nesteellä ja
ilmaa se ohjeiden mukaan. Tarkista mahdolliset vuodot.
EN Dismount lower radiator hose (1) from the engine and radiator.
Cut the hose 140mm from the end (2) towards the water pump. Note!
Measured outside on the hose bend (3). Cut of 15mm of the hose end
(4) towards the radiator. Fit the heater into the water pump hose.
Adjust the heater sow that the heater element is centred in the hose
(5) and fit it onto the water pump sow that the element is inside the
water pump pipe stub. Fit the hose onto the radiator. Note! Ensure
that the lock clip is positioned correct onto the radiator. Fit the other
hose end (6) onto the heater. Top up with the coolant specified by the
car manufacturer, and bleed the cooling system in accordance with the
car manufacturers instruction book. Check for leakages.
DE Den unteren Kühlerschlauch (1) von Motor und Kühler
demontieren. Den Schlauch 140mm unterhalb des
Wasserpumpenanschlusses (2) durchtrennen. Wichtig! Gemessen
wird an der Aussenseite des Bogens (3). 15mm vom anderen Ende
des Kühlerschlauches abtrennen (4).Den Wärmer in den Schlauch zur
Wasserpumpe hin einsetzen. Das Heizelement muss mittig im
Schlauch positioniert sein (5). Den Schlauch wieder einsetzen, so
dass das Heizelement im Wasserpumpenstutzen sitzt. Den anderen
Schlauch zwischen Kühler und Wärmer (6) montieren. Wichtig! Auf
den korrekten Sitz der Klammer am Kühler achten. Das Kühlsystem
nach Herstellervorgabe befüllen und entlüften, auf Undichtigkeit
prüfen.
DEFA AS - DEFA AS - DEFA AS - DEFA AS
DEFA AS - DEFA AS - DEFA AS - DEFA AS
DEFA AS - DEFA AS - DEFA AS - DEFA AS
DEFA AS - DEFA AS - DEFA AS - DEFA AS
DEFA AS - DEFA AS - DEFA AS - DEFA AS
DEFA AS - DEFA AS - DEFA AS - DEFA AS
DEFA AS - DEFA AS - DEFA AS - DEFA AS
DEFA AS - DEFA AS - DEFA AS - DEFA AS
