Eos 43.fn Planning guide

MADE IN GERMANY

IP x4

43. FN

Druck-Nr. 29343447 / 15.14

DMontage- und Gebrauchsanweisung

Assembly and operating instruction

!"#$%$&'(%$ )$ *$+(,/" 0 2#')5",(,600

Deutsch .....................................................................................3

English.....................................................................................14

••••••• ...................................................................................25

Deutsch

Inhalt

Bestimmungsgemäße Verwendung........................................................................4

Allgemeine Hinweise ..............................................................................................4

Wichtige Hinweise ..................................................................................................5

Elektroanschluss ....................................................................................................6

Anschlußbeispiel einer Saunaanlage .....................................................................7

Montage 43 FN - Standofen ...................................................................................8

Technische Daten..............................................................................................8

Mindestabstände...............................................................................................8

Saunasteine..........................................................................................................10

Wartung und Pflege ..............................................................................................10

Service Adresse....................................................................................................12

Recycling ..............................................................................................................12

Gewährleistung.....................................................................................................12

Rücksende-Verfahren (RMA) – Hinweise für alle Rücksendungen! .....................13

Sehr geehrte Kundin, sehr geehrter Kunde,

Sie haben ein hochwertiges technisches Gerät

erworben, mit welchem Sie lange Jahre Freude

am Saunabaden haben werden. Dieses Sau-

naheizgerät wurde nach den aktuellen europä-

ischen Sicherheitsnormen konstruiert, geprüft

und im Herstellerwerk nach der Qualitätsma-

nagementnorm DIN EN ISO 9001:2000 gefertigt.

Zu Ihrer Information ist diese ausführliche

Montage- und Bedienungsanleitung für Sie

erstellt worden. Beachten Sie insbesondere

die wichtigen Hinweise und die Angaben zum

elektrischen Anschluss.

Wir wünschen Ihnen eine anregende Erholung

und ein erlebnisreiches Saunabaden.

Bestimmungsgem ße Verwendung

Dieses Saunaheizgerät ist ausschließlich für

den Gebrauch zur Erwärmung von Saunakabi-

nen, in Verbindung mit einem entsprechenden

Steuergerät bestimmt.

Jeder darüber hinausgehende Gebrauch gilt

als nicht bestimmungsgemäß! Zum bestim-

mungsgemäßen Gebrauch gehört auch die

Einhaltung der gängigen Betriebs-, Wartungs-

und Instandhaltungsbedingungen.

Für abweichende, eigenmächtige Verände-

rungen und daraus resultierende Schäden haf-

tet der Hersteller nicht; das Risiko hierfür trägt

allein der Verursacher.

Allgemeine Hinweise

Überprüfen Sie zunächst, ob das Saunaheizgerät

unbeschädigt bei Ihnen angekommen ist.Trans-

portschäden reklamieren Sie umgehend bei der

anliefernden Spedition oder wenden Sie sich an

die Firma die Sie beliefert hat.

Beachten Sie, dass Sie ein optimales Saunaklima

nur dann erreichen, wenn die Kabine mit ihrer

Zuluft und Abluft, das Saunaheizgerät und das

Steuergerät aufeinander abgestimmt sind.

Beachten Sie die Angaben und Informationen

Ihrer Sauna-Lieferanten.

Die Saunaheizgeräte erwärmen Ihre Saunaka-

bine durch aufgeheizte Konvektionsluft. Dabei

wird Frischluft aus der Zuluftönung angesaugt,

die durch das Erwärmen nach oben steigt (Kon-

vektion) und dann in der Kabine umgewälzt

wird. Ein Teil der verbrauchten Luft wird durch

die Abluftöffnung in der Kabine nach außen

gedrückt. Hierdurch entsteht das typische

Saunaklima bei dem in Ihrer Sauna direkt unter

der Decke Temperaturen von ca. 110°C erreicht

werden, die durch das Temperaturgefälle in der

Kabine auf ca. 30-40°C im Fußbereich sinken.

Daher ist es nicht ungewöhnlich, wenn z.B.

am Temperaturfühler über dem Ofen 110°C

herrschen, das Thermometer, welches ca. 20-25

cm unter der Kabinendecke an der Saunawand

montiert ist, aber nur 85°C anzeigt. In der Regel

liegt die Badetemperatur bei max. Tempera-

tureinstellung im Bereich der oberen Liegebank

zwischen 80°C und 90°C.

Beachten Sie, dass in der Kabine immer über

dem Saunaheizgerät die höchsten Temperatur-

werte entstehen und dort auch die Tempera-

turfühler und Sicherheitsbegrenzer nach den

Angaben der Steuergeräte-Montageanleitung

anzubringen sind.

Beim ersten Aufheizen kann es zu einer leichten

Geruchsbildung durch verdunsten von Betriebs-

stoen aus den Fertigungsprozessen kommen.

Lüften Sie nach diesem Vorgang Ihre Kabine,

bevor Sie mit dem Saunabad beginnen.

Wichtige Hinweise

•

Bei unsachgemäßer Montage be-

steht Brandgefahr! Lesen Sie bitte diese

Montageanleitung sorgfältig durch. Be-

achten Sie besonders die Maßangaben

und die nachfolgenden Hinweise.

• Dieses Gerät kann von Kindern ab 8 Jah-

ren und darüber sowie von Personen mit

verringerten physischen, sensorischen

oder mentalen Fähigkeiten oder Mangel

an erfahrung und Wissen benutzt werden,

wenn sie beaufsichtigt oder bezüglich des

sicheren Gebrauchs des Gerätes unterwie-

sen wurden und die daraus resultierenden

Gefahren verstehen. Kinder dürfen nicht

mit dem Gerät spielen. Reinigung und

Benutzer-Wartung dürfen nicht von Kin-

dern ohne Beaufsichtigung durchgeführt

werden.

• Kinder müssen beaufsichtigt werden, um

sicherzustellen, dass sie nicht mit dem Ge-

rät spielen.

• Die Montage und der Anschluss des

Saunaheizgerätes, Steuergerätes und an-

derer elektrischer Betriebsmittel mit festem

Netzanschluss dürfen nur durch einen Fach-

mann erfolgen. Hierbei sind besonders die

notwendigen Schutzmaßnahmen nach

VDE 0100 v. § 49 DA/6 und VDE 0100 Teil

703/2006-2 zu beachten.

• Saunaheiz- und Steuergerät dürfen nur

in Saunakabinen aus geeignetem, harz-

armen und unbehandeltem Material (z.B.

Nordische Fichte) verwendet werden.

• In der Saunakabine darf nur ein Sauna-

ofen mit der erforderlichen Heizleistung

montiert werden.

• In jeder Saunakabine sind Be- und Ent-

lüftungsönungen vorzusehen. Die Be-

lüftungsönungen müssen immer hinter

dem Saunaheizgerät, ca. 5 bis 10 cm über

dem Fußboden angeordnet werden. Die

Mindestmaße der Be- und Entlüftungsö-

nungen entnehmen Sie der Tabelle.

• Die Entlüftung wird immer diagonal ver-

setzt zum Saunaheizgerät in der hinteren

Saunawand im unteren Bereich ange-

bracht. Die Be- und Entlüftung darf nicht

verschlossen werden. Bitte beachten Sie

die Hinweise Ihres Saunakabinenliefe-

ranten.

• Für die Regelung bzw. Steuerung des Sau-

naheizgerätes ist eines der später angege-

benen Steuergeräte zu verwenden. Dieses

Steuergerät wird an geeigneter Stelle an

der Kabinen-Außenwand befestigt, die

zugehörigen Fühlergehäuse gemäß der

den Steuergeräten beiliegenden Monta-

geanleitung im Inneren der Saunakabine.

• Achtung: Bedeckung und nicht vor-

schriftsmäßig gefüllter Steinbehälter ver-

ursacht Brandgefahr.

• Vergewissern Sie sich vor jeder Inbe-

triebnahme, dass keine Gegenstände auf

dem Saunaheizgerät abgelegt wurden.

•

Achtung: Während des Betriebes

auftretende hohe Temperaturen am Sau-

naheizgerät können bei Berührung zuVer-

brennungen führen.

• Das Saunaheizgerät ist nicht für den Ein-

bau oder Aufstellung in einer Nische, un-

ter der Bank oder unter einer Dachschräge

bestimmt.

• Das Saunaheizgerät nicht bei geschlos-

sener Lufteintrittsönung in Betrieb neh-

men.

• Die Kabinenbeleuchtung mit der dazu-

gehörenden Installation muss in der Aus-

führung „spritzwassergeschützt“ DIN EN

VDE 0100 T 703 entsprechen. Daher ist in

Verbindung mit dem Saunaheizgerät nur

Saunaleuchte mit max. 40 Watt zu instal-

lieren.

• Die Sauna-Einrichtung (Saunaheiz-

gerät, Steuergerät, Beleuchtung usw.)

darf, bei festem Netzanschluss, nur durch

einen örtlich zugelassenen Elektroinstal-

lateur als fester Anschluss an das Netz an-

geschlossen werden.

• Alle Anschlussleitungen, die im Inneren

der Kabine verlegt werden, müssen Si-

likonleitungen sein und für eine Umge-

bungstemperatur von mindestens 170°C

geeignet. Werden als Anschlussleitung

einadrige Leitungen verwendet, müs-

sen diese durch ein biegsames, mit dem

Schutzleiter verbundenes, Metallrohr ge-

schützt werden. Den Mindestquerschnitt

der Anschlussleitung und die geeignete

Kabinengröße im Verhältnis zur An-

schlussleistung in kW entnehmen Sie der

Tabelle.

• Bei der Montage des Saunaheizgerätes

ist darauf zu achten, dass der senkrechte

Abstand zwischen Oberkante Saunaheiz-

gerät und Saunadecke eingehalten wird.

Den Abstand zwischen Unterkante Sau-

naheizgerät und Fußboden ebenfalls dem

Maßbild entnehmen. Bei Standöfen ist der

Abstand durch den Sockel bzw. die Stand-

füße vorgegeben.

• Grundsätzlich ist zu beachten, dass das

Saunaheizgerät nicht auf einen Boden aus

leicht brennbarem Material (Holz, Kunst-

stobodenbelag o.ä.) platziert werden

darf. Zweckmäßig im Bodenbereich sind

Keramikiesen.

• Fußbodenheizung in der Saunakabine

bewirkt eine erhöhte Oberächentempe-

ratur des Fußbodenbelages.

• Den Abstand zwischen Ofenschutzgitter

bzw. Liegebank und anderen brennbaren

Materialien zum Saunaheizgerät ent-

nehmen Sie den Maßangaben zu dem

jeweiligen Saunaheizgerät. Die Höhe des

Ofenschutzgitters muss etwa der vorderen

Höhe des Saunaheizgerätes entsprechen.

Das Saunaheizgerät darf bei Fernwirken* nur

in Verbindung mit einem geeigneten Abdeck-

schutz oder S-Guard System verwendet wer-

den

*Fernwirken = Einstellen, Steuern und/oder Regeln eines

Gerätes durch einen Befehl, der außerhalb der Sichtweite

eines Gerätes vorgenommen werden kann, wobei Über-

tragungsmedien wie Telekommunikation, Tontechnik

oder Bussysteme angewendet werden.

• Beachten Sie auch die Vorgaben und An-

weisungen des Kabinenherstellers.

•

Bei der Reinigung von scharfkan-

tigen Komponenten sind entsprechende

Eigenschutzmaßnahmen zu treen.

• Standöfen sind bauseitig gegen kippen zu

sichern.

Achtung: Aufgusswasser immer nur

über dem Bereich der Steine aufgiessen.

Bei nnischer Badeform nie Kräuter

oder ähnliches in eine (falls vorhanden) Auf-

nahmeschale legen. Brandgefahr!

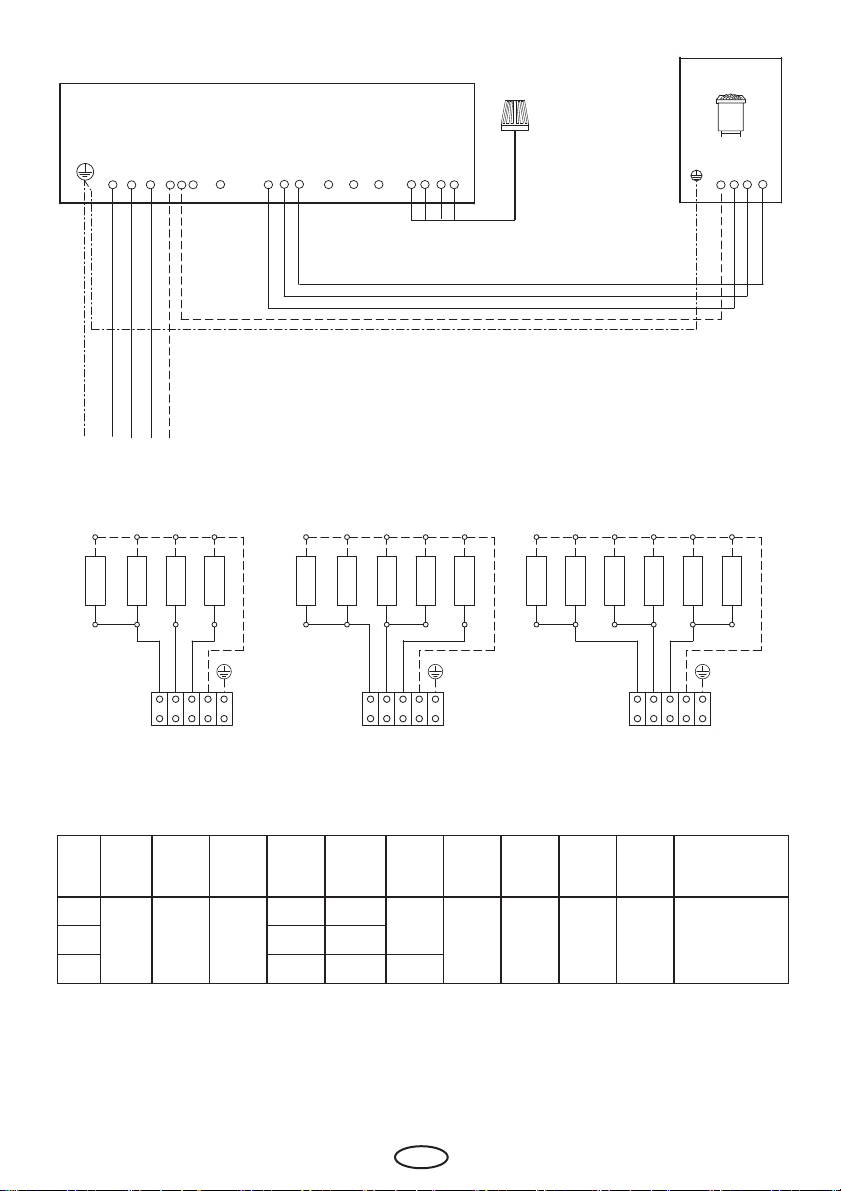

Elektroanschluss

Diese Arbeit wird Ihr Elektroinstallateur ohne

weitere Erklärung gemäß dem v.g. Anschluss-

schema und nach dem in dem jeweiligen

Steuergerät eingeklebten Schaltbild durch-

führen können.

Beachten Sie jedoch, dass stromführende Lei-

tungen aus Sicherheitsgründen nicht sichtbar

an den Kabineninnenwänden verlegt werden

dürfen. Bei den meisten Saunakabinen sind

deswegen bereits in dem Wandelement mit

der Zuluftönung Leerrohre für die Kabelverle-

gung eingefügt .

Sollten in Ihrer Kabine keine Leerrohre vorhan-

den sein, bohren Sie unmittelbar neben dem

Saunaheizgerät, dort wo das Kabel aus dem

Saunaheizgerät herauskommt ein ausreichend

großes Loch in die Kabinenwand und führen

das Kabel durch dieses Loch nach außen und

dann zum Steuergerät . Auch an der Kabinen-

außenseite sollte das Kabel, so wie alle anderen

Anschlusskabel (Zuleitung zum Netz und zur

Kabinenbeleuchtung) vor Beschädigung ge-

schützt werden, z.B. durch Verlegung in Installa-

tionsrohren oder Anbringung von Holzabdeck-

leisten.

Achtung!

Sehr geehrter Kunde,

nach den gültigenVorschriften ist der elek-

trische Anschluss des Saunaofens sowie

der Saunasteuerung, bei festem Anschluss

an das Netz, nur durch einen Fachmann

eines autorisierten Elektrofachbetriebes

zulässig. Wir weisen Sie daher bereits jetzt

darauf hin, dass im Falle eines Garantie-

anspruches eine Kopie der Rechnung des

ausführenden Elektrofachbetriebes vorzu-

legen ist.

L1 L2 L3 N

Sensor

Limiter

Saunasteuergerät

control unit

U V W WB WM N

400 V AC 3N

N U V W

max. 9 kW

Sensor

Anschlußbeispiel einer Saunaanlage

Achtung! Immer Nulleiter

N mit anklemmen

U V W N PE

1500W

400 V AC 3N6 kW

1500W

U V W N PE

1500W

400 V AC 3N7,5 kW

1500W

400 V AC 3N

PEU V W N

1500W

9 kW

Ofen-

leistung

nach

DIN

elektr.

Anschluss

Absicherung

Steuergerät

in A

Ofenmaße

(H/B/T)

in cm

für Kabinen-

volumen

Mindestmaß

der Be- und

Entlüftung

Gewicht

ohne

Steine und

Verpackung

Steinfüllung

Verbindung

Netz -

Steuergerät

Verbindung

Steuergerät

- Ofen

Leistungs-

schaltgeträt

(LSG)

erforderlich

zu verwenden mit

den Steuergeräten

6,0 kW

3N AC

50 Hz

400 V

3 x 16 71 / 42 / 36

6 - 8 m³ 35 x 4 cm 18,0 kg

15 kg 5 x 2,5² 5 x 1,5² nein

ECON D1

ECON D2

EMOTEC DC9000

EMOTEC DC9000 DB/

DL/DLF

EmoTouch II PB/AF/GF

7,5 kW 7 - 10 m³ 35 x 5 cm 18,5 kg

9,0 kW 9 - 14 m³ 35 x 6 cm 19,0 kg

Alle Angaben zu Leitungsquerschnitten sind Mindestquerschnitte in mm² Kupferleitung.

min. 11 cm

34 cm

60 cm

Montage 43 FN - Standofen

Technische Daten

Spannung: 400 V AC 3N 50 Hz

Leistungsaufnahme: 6,0; 7,5; 9,0 kW

je nach Ausführung

Höhe: 710 mm

Breite: 420 mm,

Tiefe: 360 mm

Steinfüllung: 15 kg

Ableitstrom: max. 0,75 mA je kW Heizleis-

tung

Saunaofen für den Einsatz in Familiensauna

Im Lieferumfang enthalten sind:

1 Saunaofen

1 Zubehörbeutel mit

1 St. Kabelverschraubung

3 St. Blechschraube B 4,2 x 9,5

4 St. Spanplattenschrauben

1 Einheit Saunasteine separat im Gewe-

besack

Das Saunaheizgerät ist für eine Anschluss-

spannung von 400 V AC 3N über Sauna-

steuergerät vorgesehen.

Die Mindesthöhe der Saunakabine muss

innen 1,90 m betragen.

Mindestabstände

36 cm

7 cm

7 cm 42 cm 7 cm

Abb. 1

1. Wandhalterung gemäß Abb. 2 + 3 mittig

über der Lufteintrittsöffnung mit den bei-

gefügten Spanplattenschrauben an der

Kabinenwand festschrauben.

60 cm

54,5 cm

Abb. 2

Abb. 3

Kabinenwand

O f e n -

schutzgitter

Wandaufhängung

Lufteintrittöffnung

10 D

2. Anschlussleitung nach Schaltplan an-

schließen. Ein Schaltplan ist im An-

schlussraum angebracht.

3. Anschlusskasten mit dem Deckel, Ab-

standhalter nach außen, verschließen.

Verwenden Sie hierzu 2 Stück Blech-

schrauben (Abb. 4).

4. Das Saunaheizgerät mit den Aufnahme-

schlitzen der Rückwand in der Wandhalte-

rung einhängen und an den Abstandhalter

anlegen (Abb. 6).

Anschlusskasten-

Abstandhalter

Abb.4

Anschlussklemme Gegenmutter

Kabelverschraubung

Abb. 5

5. Das Saunaheizgerät mittels Blechschraube

durch die am hinteren Ofenrand beﬁndliche

Bohrung an der Wandhalterung sichern

(Abb. 7).

Abb. 6

Abb. 7

Sicherungs-

schraube

Saunasteine

Der Saunastein ist ein Naturprodukt. Über-

prüfen Sie die Saunasteine in regelmäßigen

Abständen. Die Saunasteine können insbeson-

dere durch scharfe Aufgusskonzentrate ange-

grien werden und sich im Laufe der Zeit zer-

setzen. Fragen Sie ggf. Ihren Sauna-Lieferanten.

Die mitgelieferten Saunasteine unter ie-

ßendem Wasser gründlich waschen und in den

Steinbehälter so einlegen, dass die Konvek-

tionsluftströmung gut zwischen den Steinen

durch zirkulieren kann

Die Menge der Aufguss-Steine reicht aus, um

einen Dampfstoß zu erzeugen, bei dem ca. 10

cl Wasser je m³ Kabinenvolumen verdampft

werden. Warten Sie nach jedem Aufguss ca. 10

Min. bis zum nächsten Aufguss. Erst dann ha-

ben sich die Saunasteine wieder ausreichend

erhitzt.

Geben Sie dem Aufgusswasser nie mehr Auf-

gussmittel oder ätherische Öle bei, als auf die-

sen Gebinden angegeben. Verwenden Sie nie-

mals Alkohol oder unverdünnte Konzentrate.

Achtung! Brandgefahr.

Wartung und P ege

Alle Saunaheizgeräte sind aus korrosionsarmen

Materialen gefertigt. Damit Sie lange Freude

mit Ihrem Saunaheizgerät haben, sollten Sie

das Gerät warten und pegen. Dabei müssen

Sie darauf achten, dass die im Ansaugbereich

bendlichen Önungen und Abstrahlbleche

immer frei sind. Diese können sich durch das

Ansaugen der Frischluft leicht mit Flusen und

Staub zusetzen. Dadurch wird die Luftkonvekti-

on des Saunaheizgerätes eingeschränkt und es

können unzulässige Temperaturen auftreten.

Reinigen, bzw. Entkalken Sie die Geräte bei Be-

darf. Bei eventuell auftretenden Mängeln oder

Verschleißspuren, wenden Sie sich an Ihren

Saunahändler oder direkt an das Hersteller-

werk.

Sollten Sie Ihre Sauna über länger Zeit nicht

benutzen, vergewissern Sie sich vor erneuter

Inbetriebnahme, dass keine Tücher, Reini-

gungsmittel oder sonstige Gegenstände auf

dem Saunaheizgerät oder dem Verdampfer

abgelegt sind.

Bitte dringend beachten!

Steine im Steinbehälter des Saunaheizers

nicht aufschichten, sondern grob aue-

gen, damit möglichst viele Zwischen-

räume für die durchströmende Heißluft

verbleiben.

Dem Saunaheizer nur abgekühlte Steine

entnehmen.

Es kann nicht ausgeschlossen werden,

dass heiße Steine, oder Teile davon, aus

dem Steinkorb fallen.

Brandgefahr!

12 D

Bei der Installation von Saunaheizgeräten

ist die DIN VDE 0100 Teil 703 zu beachten!

Diese Norm macht in Ihrer neuesten Ausgabe,

gültig seit Februar 2006, unter Änderungen Ab-

satz 703.412.05 folgende Aussage; Zitat:

Der zusätzliche Schutz muss für alle Stromkreise

der Sauna durch einen oder mehrere Fehlerstrom-

Schutzeinrichtungen (RCDs) mit einem Bemes-

sungsdierenzstrom nicht größer als 30 mA vor-

gesehen werden, ausgenommen hiervon sind

Saunaheizungen.

Die EN 60335-1 DIN VDE 0700 Teil 1 vom Januar

2001 besagt unter Absatz 13 folgendes; Zitat:

Der Ableitstrom darf bei Betriebstemperatur

folgende Werte nicht überschreiten:

- bei ortsfesten Wärmegeräten der Schutzklasse

I 0,75 mA; oder 0,75 mA je kW Bemessungs-auf-

nahme des Gerätes, je nachdem, welcher Wert

größer ist, mit einem Höchstwert von 5 mA.

Sollte jedoch eine Fehlerstrom-Schutzeinrich-

tung (FI-Schalter) eingebaut werden, so ist

darauf zu achten, dass keine weiteren elektri-

schen Verbraucher über diesen FI-Schalter ab-

gesichert werden.

Nach dem heutigen Stand der Technik ist es

nicht sinnvoll, dampfdichte Rohrheizkörper für

Saunaöfen einzusetzen. Es kann vorkommen,

dass die Magnesiumoxidfüllung der Heizkör-

per durch den dampfdiusen Silikonverschluss

etwas Feuchtigkeit aus der Umgebungsluft

zieht, welches in wenigen Fällen zum Auslösen

des FI - Schutzschalters führen kann. Dies ist

ein Physikalischer Vorgang und kein Fehler des

Herstellers.

In diesem Fall muss der Ofen von einem Fach-

mann unter Aufsicht aufgeheizt werden, wobei

die Funktion des FI-Schalters umgangen wird.

Nachdem die Feuchte nach ca. 10 min. aus den

Heizstäben entwichen ist, kann der FI-Schalter

wieder in den Stromkreis einbezogen werden!

Ist der Saunaofen über längere Zeit nicht be-

nutzt worden, so empfehlen wir ein Aufheizen

ca. alle 6 Wochen, damit sich die Heizstäbe

nicht mit Feuchte anreichern können.

Sollte also bei Inbetriebnahme der FI-Schalter

auslösen, muss die elektrische Installation

nochmals überprüft werden.

Für den ordnungsgemäßen Anschluss der Heiz-

geräte ist der Elektroinstallateur verantwortlich

und somit ist eine Haftung durch den Hersteller

ausgeschlossen!

Service Adresse

EOS Saunatechnik GmbH

Schneiderstriesch 1

35759 Driedorf

Germany

Tel: +49 (0)2775 82-514

Fax: +49 (0)2775 82-431

[email protected]

www.eos-sauna.de

Gewährleistung

Die Gewährleistung wird nach den derzeit gültigen

gesetzlichen Bestimmungen übernommen.

Herstellergarantie

Die Garantiezeit beginnt mit dem Datum des Kauf-

belegs und dauert bei gewerblicher Nutzung 2

Jahre und bei privater Nutzung 3 Jahre.

Garantieleistungen erfolgen nur dann, wenn der

zum Gerät gehörige Kaufbeleg vorgelegt wer-

den kann.

Bei Änderungen am Gerät, die ohne ausdrück-

liche Zustimmung des Herstellers vorgenom-

men wurden, verfällt jeglicher Garantiean-

spruch.

Für Defekte, die durch Reparaturen oder Ein-

grie von nicht ermächtigten Personen oder

durch unsachgemäßen Gebrauch entstanden

sind, entfällt ebenfalls der Garantieanspruch.

Bei Garantieansprüchen ist sowohl die Serien-

nummer sowie die Artikelnummer zusammen

mit der Gerätebezeichnung und einer aussag-

kräftigen Fehlerbeschreibung anzugeben.

Diese Garantie umfasst die Vergütung von de-

fekten Geräteteilen mit Ausnahme normaler Ver-

schleißerscheinungen.

Bei Beanstandungen ist das Gerät in der Original-

verpackung oder einer entsprechend geeigneten

Verpackung (ACHTUNG: Gefahr von Transportschä-

den) an unsere Service-Abteilung einzuschicken.

Senden Sie das Gerät stets mit diesem ausgefüllten

Garantieschein ein.

Eventuell entstehende Beförderungskosten für die

Ein- und Rücksendung können von uns nicht über-

nommen werden.

Außerhalb Deutschlands wenden Sie sich im Falle

eines Garantieanspruches bitte an Ihren Fachhänd-

ler. Eine direkte Garantieabwicklung mit unserem

Servicecenter ist in diesem Fall nicht möglich.

Verkaufsdatum:

Stempel und Unterschrift des Händlers:

Recycling

Bitte diese Adresse zusammen mit der Monta-

geanweisung gut aufbewahren.

Damit wir Ihre Fragen schnell und kompetent

beantworten können, geben Sie uns immer die

auf dem Typenschild vermerkten Daten wie Ty-

penbezeichnung, Artikel-Nr. und Serien-Nr. an.

Nicht mehr gebrauchte Geräte /

Leuchtmittel sind gem. Richtlinie

2002/96 EG bzw. ElektroG zum Recy-

celn bei einer Werkstosammelstelle

abzugeben. Nicht mit dem Hausmüll

entsorgen.

14 D

3) Installations- und Funktions-

probleme

Bitte lesen Sie zun chst die

mitgelieferte Anleitung voll-

st ndig durch und beachten

Sie vor allem auch dort ge-

nannte Montage- oder In-

stallationshinweise.

Der H ndler sollte stets Ihr er-

ster Ansprechpartner sein,

denn dort ist man am be-

sten mit dem „hauseigenen“

Produkt vertraut und kennt

eventuelle Problemf lle.

Bei Funktionsproblemen mit

einem Artikel prüfen Sie bit-

te zun chst, ob an der Ware

ein Sachmangel vorliegt.

Aufgrund der werkseitigen

Qualit tsprüfung sind De-

fekte bei Neuger ten sehr

selten.

2) Fehlerhafte Lieferung

Die gesetzliche Gew hrlei-

stungsfrist betr gt 2 Jah-

re. Ist der gelieferte Ar-

tikel mangelhaft, fehlen

Zubehörteile oder wurde

der falsche Artikel oder die

falsche Menge geliefert,

setzen Sie sich bitte mit Ih-

rem H ndler in Verbindung.

Dieser spricht mit Ihnen den

Einzelfall ab und bemüht

sich um eine sofortige kun-

denfreundliche Lösung.

Für kostengünstige Rücksen-

dungen innerhalb Deutsch-

land erhalten Sie vom Her-

steller eine RMA-Nr.

Jede Artikel-Rücksendung

muss in der Original-

verpackung des Arti-

kels mit vollst ndigem

Lieferumfang erfolgen.

Bitte verpacken Sie die Ware,

um Besch digungen zu ver-

hindern. Nehmen Sie bei

Falschlieferung den Artikel

bitte nicht in Gebrauch!

1) Transportschaden

Bitte überprüfen Sie umge-

hend den Inhalt Ihres Pakets

und melden Sie bitte jeden

Transportschaden bei Ih-

remTransportunternehmen

(Paketdienst/ Spedition).

Besch digte Ware bitte nicht

benutzen!

Lassen Sie sich von dem Trans-

portunternehmen eine

schriftliche Best tigung

über den Schaden ausstel-

len.

Melden Sie den Schaden bit-

te umgehend telefonisch

bei Ihrem H ndler. Dieser

spricht dann mit Ihnen das

weitere Vorgehen ab.

Bei besch digtem Transport-

karton bitte zus tzlich

größeren Umkarton ver-

wenden. Die Schadensbe-

st tigung des Transport-

unternehmens unbedingt

beifügen!

Rücksende-Verfahren (RMA) – Hinweise für alle Rücksendungen!

Sehr geehrte Kundin, sehr geehrter Kunde,

wir wünschen Ihnen viel Freude mit den bestellten Artikeln. Für den Fall, dass Sie ausnahms-

weise einmal nicht ganz zufrieden sein sollten, bitten wir Sie um genaue Beachtung der nach-

stehenden Verfahrensabläufe. Nur in diesem Fall ist eine rasche und reibungslose Abwicklung

des Rücksende-Verfahrens gewährleistet.

Bitte bei allen Rücksendungen unbedingt beachten!

Den vorhandenen RMA-Beleg stets vollst ndig ausfüllen und zusammen mit der Rechnungskopie der

Rücksendung beilegen! Bitte nicht an die Ware oder deren Verpackung kleben. Ohne diese Unter-

lagen ist keine Bearbeitung möglich

Unfreie Sendungen innerhalb Deutschlands werden abgewiesen und gehen kostenp ichtig an den

Absender zurück! Bitte fordern Sie stets den RMA-Nr. für die kostengünstige Rücksendung an.

Beachten Sie bitte, dass Sie die Ware mit unver ndertem vollst ndigen Lieferumfang in unbesch -

digter Originalverpackung zurückschicken.

Verwenden Sie bitte eine zus tzliche stabile und bruchsichere Umverpackung, polstern Sie diese

eventuell mit Styropor, Zeitungen o. . aus. Transportsch den aufgrund mangelhafter Verpa-

ckung gehen zu Lasten des Absenders.

Beschwerdeart:

English

Table of Contents

Intended use .........................................................................................................15

General notes .......................................................................................................15

Important notes.....................................................................................................16

Electrical connection ............................................................................................17

Example of a properly connected sauna system ..................................................18

Installation 43 FN - Floor-standing oven...............................................................19

Technical data .................................................................................................19

Minimum clearances .......................................................................................19

Sauna stones........................................................................................................21

Maintenance and care ..........................................................................................21

Service Address:...................................................................................................23

Guarantee.............................................................................................................23

Handling procedures for return shipments (RMA) - Details for all returns ! ..........24

16 GB

Dear customer

You have purchased a high-quality technical

device with which you will have years of sau-

na fun. This sauna heater was designed and

inspected according to the current European

safety standards and manufactured at the facto-

ry in accordance with the quality management

standard DIN EN ISO 9001:2000.

This detailed installation and operation manual

has been prepared for your information. Please

observe in particular the important notes and

the information on electrical connection.

We wishyouexhilaratingrecreationalexperience

and lots of fun with your sauna!

Intended use

This sauna heater is exclusively intended for the

heating of sauna cabins in combination with an

appropriate control unit.

Any other use over and above the intended

purpose is not considered as appropriate use!

Compliance of the standard operation, mainte-

nance and repair conditions is also an element

of appropriate use.

The manufacturer cannot be held liable for

deviating, unauthorized alterations and any re-

sulting damages: the initiator of these changes

bears the full risk.

General information

Please check whether the unit has arrived in per-

fect condition. Any transport damages should be

immediately reported to the freight forwarder

delivering the goods or you should contact the

company that shipped the goods.

Please note that you will only be able to achieve

an optimum sauna climate if the cabin with its air

intake and ventilation, the sauna heater and the

control unit are aligned to each other.

Please observe the information and stipulations

made by your sauna supplier.

Sauna heaters heat up your sauna cabin using

heated convective air. Here, fresh air is drawn

in from the air intake which, when heated, rises

upwards (convection) and is then circulated

within the cabin. Part of the used air is pushed

out through the vent in the cabin.This creates a

typical sauna climate which can achieve tempe-

ratures of approx. 110°C measured directly under

the ceiling of your sauna, dropping in tempera-

ture to approx. 30-40°C towards the oor. It is

therefore not unusual to measure temperatures

of 110°C on the temperature sensor hanging

over the heater, whilst the thermometer hanging

on the sauna wall, approx. 20-25 cm under the

cabin ceiling, only indicates 85°C. The bathing

temperature generally lies between 80°C and

90°C in the area of the upper bench when the

temperature is set to maximum.

Please note that the highest temperatures are

always generated over the sauna heater and that

the temperature sensor and the safety limiter

must be mounted there in accordance with the

control unit installation instructions.

When heating up for the first time, you may

notice a slight smell caused by evaporating

lubricants used in production processes. Please

ventilate your cabin before beginning your

sauna bath.

Important notes

•

Unprofessional installation may cau-

se a re hazard! Please read these instal-

lation instructions carefully. In particular,

please observe the dimensions stated and

the following notes.

• This device can be used by children aged

8 upwards and by persons with physical,

sensory, or mental disabilities, or who

have inadequate experience and know-

ledge if they are supervised or if they have

received adequate instruction in how to

use the device safely and understand the

associated risks. Children may not play

with this device. Children may not clean

or carry out any user maintenance if un-

supervised.

• Children should be supervised to make

sure that they will not play with the unit.

• Only specialists may install and con-

nect the sauna heater, control unit and

other electrical equipment with a xed

mains connection. The necessary protec-

tive measures according to VDE 0100 of §

49 DA/6 and VDE 0100 part 703/2006-2

must be observed.

• Sauna heater and controller may only be

used in sauna cabins made of suitable, low-

resin, untreated materials (e.g. spruce).

• Only a sauna heater with the appropriate

power output may be installed in the sau-

na cabin.

• Please provide air intake and vent ope-

nings in each sauna cabin. The air intakes

must always be positioned behind the

sauna heater, approx. 5 to 10 cm above

the oor. The minimum dimensions of the

air intake and vent openings are stated in

the table.

• The duct vents are always to be positioned

oset diagonally to the sauna heater in

the lower area of the rear sauna wall. The

air intake and vents may not be covered.

Please observe the sauna cabin supplier's

instructions.

• Only the control units specied herein

must be used for the operation of the

sauna heater. This control unit must be

positioned at an appropriate point on the

cabin outer wall; the associated sensor

must be positioned inside the sauna cabin

according to the installation instructions

included with the control unit.

• Caution: Covering the heater or an

incorrectly lled stone container represent

a re hazard.

• Every time before the sauna is used,

ensure that no objects have been left lying

on the sauna heater.

• Caution: The high sauna heater

temperatures generated during operation

can cause burns.

• The sauna heater is not intended for in-

18 GB

stallation or set-up in a niche, under a

bench or under a sloping roof.

• Do not put the sauna heater into operation

when the air intake is closed.

• The cabin lighting and the corresponding

installation must correspond with the

"splash protected" version in accordance

with DIN EN VDE 0100 T 703. Therefore,

only VDE-tested sauna light with max. 40

Watt may be installed in connection with

the sauna heater.

•

Only a locally certied electrician

may connect the sauna facility (sauna

heater, control unit, lighting etc.) to a xed

mains connection.

• All electrical installations and all connec-

tion lines that are installed inside the cab-

in must be suitable for an ambient tem-

perature of at least 170 °C. If single-wire

cables are used as connection lines, they

must be protected using a exible metal

tube connected to the equipment ground-

ing conductor. Please see the table for the

minimum cross-section of the connection

cable and the suitable cabin size in rela-

tion to the power input in kW.

• When installing the sauna heater, please

ensure that the vertical clearance be-

tween the sauna heater upper edge and

the sauna ceiling is maintained. Please

Popular Heater manuals by other brands

Haba

Haba Sunnywarm 70 manual

Linea 2000

Linea 2000 Domo DO7318R Instruction booklet

Heatzilla

Heatzilla SY-CLQ10 user manual

Mercury

Mercury 450.010UK user manual

Smokin Solutions

Smokin Solutions Eco-Quartz instructions

Optimum

Optimum PTC-1500 operating instructions

MILL

MILL IB250 Assembly and instruction manual

W. Tombling

W. Tombling VBX30 manual

winkler

winkler WOCP operating instructions

Jata

Jata JCRC2115 Instructions of use

Black & Decker

Black & Decker BXRA43006GB manual

Lasko

Lasko 5115 operating manual

Hyundai

Hyundai H-HV18-10-UI3321 instruction manual

Somogyi Elektronic

Somogyi Elektronic home FK 25 instruction manual

VEAB Heat Tech

VEAB Heat Tech VFLPG manual

Tylo

Tylo CROWN ELITE installation guide

Watlow

Watlow CAST-X 500 Specifications

Bionaire

Bionaire BCH9300 instruction manual

EOS 43.FN Planning guide

Popular Heater manuals by other brands
