Faro Palao User manual

234

IP20 7

1 x E14 max. 40w

Palao

Refs. 33179, 33180, 33183, 33185, 33186

1- Protección clase I: El aparato tiene toma de tierra. El cable de toma de tierra

(amarillo / verde) debe ser conectado al clip marcado con el símbolo .

2- Este aparato solamente puede ser instalado en habitaciones donde el contacto

directo con el agua sea imposible.

3- El aparato puede ser instalado en supercies normalmente inamables.

4- Función inversa.

5- Consumo en w, según velocidad del motor.

6- Revoluciones por minuto.

7- Garantia de motor 15 años - Garantía de ventilador 2 años.

8- Tipo de bombilla, no incluida.

9- Puede incorporar control remoto. Se vende por separado.

1- Protecció classe I: el ventilador te presa de terra, el cable de color groc-verd. que està

marcat amb aquest icona .

2- Només es pot instal·lar a on el contacte directe amb l’aigua sigui impossible.

3- El ventilador es pot instal·lar en superfícies normalment inamables.

4- Funció inversa

5- Consum en w, segons la velocitat del motor.

6- Revolucions per minut.

7- Garantia del motor 15 anys - Garantia del ventilador 2 anys.

8- Tipus de bombeta, no inclosa.

9- Por incorporar control remot. Es ven per separat.

1- Protection class I: The tting has an earthing connection: The earth wire wire (yellow

/ green ) has to be connected to the clip marked with .

2- This tting should only be installed in rooms where direct contact with water is

impossible.

3- The tting is suitable for xing to normal ammable surfaces.

4- Reverse function .

5- Consumptiom in w, according to the speed of the motor.

6- Revolutions per minute.

7- Motor guarantee 15 years - Fan guarantee 2 years.

8- Type of bulb, not included.

9 - May be operated with a remote control. Not included.

1- Protection de classe I: L’équipement a une conexion à la prise de terre. Le câble de

terre (jaune et vert) doit éter connecté au clip marqué d’une croix .

2- Cet équipement doit être installé dans des pièces hors de toute projection d’eau.

3- L’équipement peut être installé sur des surfaces normalement inammables.

4- Fonction inverse.

5- Consommation em w, selon la vitesse du moteur.

6- Tours / minute

7- Garantie de motor 15 years / garantie de ventilateur 2 ans.

8- Type d'ampoule, non comprise.

9- Peut comprendre une télécommande. Vendue séparément.9- Peut comprendre une

télécommande. Vendue séparément.

1- Protezione in classe I: l’apparecchio ha una connessione di presa a terra. Il cavo di

terra (giallo/verde) deve essere collegato alla vite segnata con una .

2- Questo apparecchio di alluminazione deve essere installato solamente in locali in

cuil el conttato diretto con l’acqua è impossible.

3- E’adatto per essere installato su normali facciate inammabili.

4- Funzione inversa.

5- Consumo in W secondo la velocita del motore .

6- Giri al minuto.

7- Garancia del motore 15 anni / garancia del ventilatore 2 anni.

8- Tipo di lampadina, non inclusa.

9- Può disporre di telecomando, non incluso.

1- Protecçâo classe I: O material tem uma ligaçao Terra. O o Terra (amarelo e verde)

tem que ser conectado com o clip marcado com um .

2- Este material só deve ser instalado em divisoes onde o contacto com a água seja

imposívvel.

3- Material próprio para xar em superfícies inamáveis normais.

4- Função inversa.

5- Consumo en w, de accordo com a velocidade do motor.

6- Voltas minuto.

7- Garantia do motor 15 anos / garantia do ventilador 2 anos.

8- Tipo de lâmpada, não incluída.

9- Pode incluir controlo remoto, não incluído.

1- Beschermklasse I: het armatuur is uitgerust met een aardklem en moet dus worden

geaard. Sluit de aardleiding (geelgroene ader)aan op de met gemarkeerde klem .

2- Installeer her amatuur enkel in ruimten waar direct contact met water onmogelijk is.

3- Het armatuur is geschikt voor bevestiging/plaatsing aan/op normaal ontvlambare

materialen/oppervlakten.

4- Inverse Funktion.

5- Stromverbrauch in W.

6- Undrehungen pro Minute.

7- Motorgarantie 15 Jahre / Ventilatorgarantie 2 Jahre.

8- Glühlampentyp, nicht enthalten.

9- Mit Fernbedienung erhältlich, nicht enthalten.

1- Schutzklasse I: Diese Leuchte hat einen Schutzleiteranschluss. Der Schutzleiter muβ

an die mit,gekennzeichnete Erdungsschraube angeschlossen Werden .

2- Diese Leuchte darf nur in Räumen verwendet werden, in denen bei ordnungdgemäβ

er Verwendung ein direkter mit wasser nicht möglich ist.

3- An dieser Leuchte benden sich Bauteile die bei Benutzung der Leuchte heiβ

warden.

4- Omgekeerde functie .

5- Verbruik in w.

6- Omwentelingen per minuut.

7- 15 jaar garantie op de motor / 2 jaar garantie op de ventilator.

8- Type lamp, niet inbegrepen.

9- Kan worden gecombineerd met afstandsbediening, niet inbegrepen.

1- Προστασία κλάσης I: Η συσκευή έχει γείωση. Το καλώδιο γείωσης (κίτρινο / πράσινο)

πρέπει να συνδεθεί στο κλιπ που φέρει το σύμβολο .

2- Η συσκευή αυτή μπορεί να εγκατασταθεί μόνο σε εσωτερικό χώρο όπου είναι

αδύνατη η άμεση επαφή με το νερό

3- Η συσκευή μπορεί να εγκατασταθεί σε εύφλεκτες επιφάνειες.

4- αντίστροφη λειτουργία

5- Κατανάλωση σε βατ, σύμφωνα με την ταχύτητα του μοτέρ

6- Στροφές ανά λεπτό

7- εγγύηση κινητήρα 15 / εγγύηση κινητήρα 2 χρόνια

8- Τύπος λαμπτήρα, δεν περιλαμβάνεται.

9- Δυνατότητα ενσωμάτωσης τηλεχειρισμού.

1- Защита класса I: прибор имеет заземление. Провод для заземления (желтый /

зеленый) должен быть подсоединен к зажиму, маркированному символом .

2- Можно устанавливать только в помещениях, где невозможен прямой контакт с

водой.

3- Прибор можно устанавливать на поверхностях без риска воспламеняемости.

4- λειτουργία обратная функция.

5- Потребление в Вт, в зависимости от скорости мотора.

6- Обороты в минуту.

7- χρόνια гарантия двигателя 15 лет / гарантия вентилятора 2 года.

8- Тип лампочки, в комплект не входит.

9- Может включать дистанционное управление.

1- Třída ochrany I: svítidlo je opatřeno uzemněním (žlutozelený kabel), které je třeba

připojit ke svorce označené symbolem .

2- Svítidlo by mělo být instalováno pouze v místnostech, kde je vyloučen přímý kontakt

s vodou.

3- Svítidlo smí být instalováno na povrchy s normální hořlavostí.

4- Inverzní funkce.

5- Spotřeba ve W, dle rychlosti motoru .

6- Otáčky za minutu.

7- Záruka na ventilátor 2 roky - гарантия вентилятора 2 года.

8- Typ žárovky (světelný zdroj není součástí balení).

9- Možnost dodávky v provedení s dálkovým ovládáním.

1- Zabezpieczenie klasa I: oświetlenie jest uziemione - kabel żółty/zielony, który musi

być podłączony do zacisku oznaczonego symbolem .

2- To urządzenie może być instalowane jedynie wpomieszczeniach, wktórych nie ma

możliwości bezpośredniego kontaktu zwodą..

3- Oświetlenie można instalować na powierzchniach zazwyczaj łatwopalnych.

4- Funkcja od wrotna .

5- Zużycie energii w W, w zależności od prędkości silnika.

6- Obroty na minutę

7- 15-letnia gwarancja na silnik - 2-letnia gwarancja na wentylator.

8- Rodzaj żarówki, nie znajduje się wzestawie.

9- Może być obsługiwany za pomocą urządzenia zdalnego sterowania.

1- защита клас I: осветителното тяло е заземено (жълт кабел/зелен) и трябва да

бъде свързано към халката, обозначена със символа .

2- Този апарат може да бъде инсталиран само в помещения, в които не е

възможен пряк воден контакт.

3- осветителното тяло може да бъде инсталирано върху нормално възпламеними

повърхности.

4- Inverzní funkce.

5- Spotřeba ve W, dle rychlosti motoru.

6- Обороти в минута.

7-Гаранция на мотора 15 години - Гаранция на вентилатора 2 години.

8- Не е включен видът на крушката.

9- Може да добавите дистанционно управление.

1 – Ochranná trieda I: Zariadenie je vybavené uzemnením. Uzemňovací kábel

(žltozelený) je potrebné pripojiť k svorke označenej symbolom .

2 – Zariadenie možno inštalovať iba v miestnostiach, v ktorých je vylúčený priamy

kontakt s vodou.

3 – Zariadenie je možné inštalovať na bežne horľavé povrchy.

4 – Inverzná funkcia.

5 – Spotreba (W) závisí od rýchlosti motora.

6 – Počet otáčok za minútu.

7 – Záruka na motor je 15 rokov. Záruka na ventilátor je 2 roky.

8 – Požadovaný typ žiarovky (nie je súčasťou balenia).

9 – Zariadene funguje aj na diaľkové ovládanie

portugês

deustch

nederlands

eλληνικηрусский

česky

polski

ȉȢȓȋȈȘșȒȐ

slovenčina

españolcatalà

english

françaisitaliano

C/. Dinámica, nº1 - Polígono Industrial Santa Rita - 08755 Castellbisbal - Barcelona - Spain

Tel. 902 165 166 - +34 93 772 39 49 - Fax. +34 93 772 00 18 faro@lorefar.com - www.faro.es pag. 1

tLea todo este manual cuidadosamente antes de comenzar la instalación y guarde estas

instrucciones.

tPara reducir el riesgo de lesiones personales, je el ventilador directamente a la

estructura de soporte de la casa o edicio de acuerdo con estas instrucciones y use

solamente los herrajes suministrados.

tPara evitar un posible choque eléctrico, antes de instalar su ventilador desconecte la

electricidad, apagando los interruptores de circuito o disyuntores que alimentan la caja

eléctrica donde se va a instalar al ventilador y el interruptor de pared asociado.

tTodo el cableado y las conexiones se deben hacer de acuerdo con los códigos eléctricos

nacional y local. Si no conoce bien la forma de hacer la instalación eléctrica, deberá usar

los servicios de un electricista cualicado.

tPara reducir el riesgo de lesiones personales, no doble el sistema de jación de las palas

cuando instale, equilibre o limpie el ventilador. Nunca inserte objetos extraños entre las

palas del ventilador cuando este girando.

tPara reducir el riesgo de incendio, choque eléctrico o daños al motor, no levante ni

cargue el ventilador sosteniéndolo por los cables eléctricos.

tLas palas del ventilador no pueden quedar a una altura menor de 2,3 m sobre el suelo.

Las instrucciones y las normas de seguridad contenidas en el presente manual no pueden

prevenir todas las condiciones y situaciones que pudieran presentarse. Por razones obvias, el

presente manual no puede incluir factores como la precaución y el cuidado. Estos factores

deberán ser asumidos por la(s) persona(s) que instalan, mantienen y utilizan el producto

t-MFHFJYJUPUFMNBOVBMBBCBOTEFDPNFOÎBSMJOTUBMrMBDJØJHVBSEJMFTQFSBGVUVSFT

consultes.

t1FSSFEVJSFMSJTDEFMFTJPOTQFSTPOBMTöYJFMWFOUJMBEPSBMFTUSVDUVSBEFMBDBTBPFEJöDJJ

faci servir només el material subministrat.

t1FSFWJUBSVOYPDFMÒDUSJDEFTDPOOFDUJFMDPSSFOUQSJODJQBM

t5PUFTMFTDPOOFYJPOTTIBOEFGFSEBDPSEBNCFMTDPEJTFMÒDUSJDTOBDJPOBMTJMPDBMT4JOP

els coneix be, faci servir els serveis de personal qualicat.

t1FSSFEVJSMFTMFTJPOTQFSTPOBMTOPEPCMFHVJMFTQBMFTRVBOMFTJOTUBMrMJFRVJMJCSJPOFUFHJ

les pales. Mai posi objectes entres les pales quan el ventilador estigui girant.

t1FSSFEVJSFMSJTDEFYPDFMÒDUSJDJODFOEJPEBOZTBMNPUPSOPBJYFRVJNBJFMWFOUJMBEPS

agafant-lo pel cablejat elèctric.

t-FTQBMFTEFMWFOUJMBEPSOPQPEFORVFEBSBVOBBMÎBEBJOGFSJPSEFNTPCSFFMUFSSB

Les instruccions i les normes de seguretat d’aquest manual no poden prevenir totes les

condicions i situacions que poden presentar-se. Per raons obvies aquest manual no pot

incloure factors com la precaució i la cura. Aquests factors han de ser assumits per la(es)

persona (es) que instal·lin i facin servir el ventilador.

tRead entire booklet carefully before beginning installation and save these instructions.

tTo reduce the risk of personal injury, attach the fan directly to the support structure of the

building according to these instructions, and use only the hardware supplied.

tTo avoid possible electrical shock, before installing your fan, disconnect the power by

turning o the circuit breakers to the outlet box and associated wall switch location.

tAll wiring must be in accordance with national and local electrical codes. If you are

unfamiliar with wiring, you should use a qualied electrician.

tTo reduce the risk of personal injury, do not bend the blade attachment the system when

installing, balancing or cleaning the fan. Never insert foreign objects between rotating fan

blades.

tTo reduce the risk of re, electrical shock or motor damage, do not lift or carry the fan by

the lead wires.

tThe fan blades cannot be installed lower than 2,3m from the oor.

The important precautions, safeguards and instructions appearing in this manual are not

meant to cover all possible conditions and situations that may occur. It must be understood

that common sense, caution and carefulness are factors which cannot be built into this

product. These factors must be supplied by the person(s) installing, caring for and operating

the unit.

tLisez tout ce manuel soigneusement avant de commencer l'installation et gardez ces

instructions.

tPour réduire le risque de lésions personnelles, xez le ventilateur directement à la

structure de support de la maison ou du bâtiment en accord avec ces instructions et

utilisez seulement les pièces fournies.

tPour éviter un possible choc électrique, avant l'installation du ventilateur arrêtez

l’alimentation électrique en enlevant les fusibles ou en interrompant les disjoncteurs.

tToutes les connexions électriques doivent être conformes aux code de l’électricité et

règlements locaux, ou code de l’électricité national. Contacter avec un électricien qualié

si vous n’êtes pas familier avec l’installation de câblage électrique.

tPour réduire le risque d’incendie, de choc électrique ou de blessure personnelle, ne pas

plier les supports de pale lors de l’installation des supports, de l’équilibrage des pales ou

du nettoyage du ventilateur.Ne pas insérer de corps étranger entre les pales du ventilateur

en mouvement.

tPour réduire le risque d'incendie, choc électrique ou dommages au moteur, ne pas lever

ni porter le ventilateur en le soutenant par les ls électriques.

tS’assurer que l’endroit choisi pour l’installation permet un dégagement minimum de 2,3

m du plancher à l’extrémité des pales

Les précautions, mises en garde et consignes importantes contenues dans ce manuel ne sont

pas destinées à couvrir toutes les conditions et situations qu’il est possible de rencontrer. Il faut

bien comprendre que le bon sens, la prudence et l’attention sont des notions qui ne peuvent

être comprises dans cet appareil. Ces notions doivent être utilisées par la(les) personne(s) qui

installent, entretiennent et utilisent cet appareil.

tLeggere attentamente il presente manuale prima di iniziare l’installazione. Conservare le

istruzioni.

tPer ridurre il rischio di incidenti, ssare il ventilatore direttamente alla struttura di

supporto della stanza in base alle indicazioni fornite nel presente manuale. Utilizzare

esclusivamente le guarnizioni fornite in dotazione.

tPer evitare shock elettrici, scollegare la rete elettrica prima dell’installazione, spegnere gli

interruttori che alimentano la scatola elettrica nel luogo in cui si intende installare il

ventilatore e il relativo interruttore a parete.

tIl cablaggio e le connessioni devono corrispondere ai codici elettrici nazionali e locali. In

caso di dubbi relativi all’installazione, rivolgersi ad un elettricista qualicato.

tPer ridurre il rischio di incidenti, evitare di piegare il sistema di ssaggio delle pale

durante l’installazione, l’equilibratura o la pulizia del ventilatore. Non inserire corpi

estranei fra le pale del ventilatore durante il funzionamento.

tPer evitare incendi, shock elettrici o danni al motore, non alzare il ventilatore sostenendo-

lo dai cavi elettrici.

tDisporre le pale del ventilatore ad un’altezza minima di 2,3 m.

Le precauzioni, le avvertenze e le istruzioni importanti riportate in questo manuale non

coprono tutte le possibili condizioni e situazioni di pericolo. È necessario anche l’uso del buon

senso e della dovuta attenzione da parte di chi si occupa dell’installazione, della manutenzione

e dell’uso della ventola

t#JUUFMFTFO4JFEJFTFT)BOECVDIBVGNFSLTBNEVSDICFWPS4JFNJUEFS*OTUBMMBUJPO

beginnen und bewahren Sie es anschließend für evtl. spätere Verwendungen gut auf.

t;VS7FSNFJEVOHWPO3JTJLFOVOEFWUM1FSTPOFOTDIÊEFOTPMMUFEFS7FOUJMBUPSEJSFLUBOEFS

tragenden Struktur der Decke oder des Gebäudes nach Maßgabe der hier geschriebenen

Anleitungen und unter Verwendung der mitgelieferten Werkzeuge installiert werden.

t;VS7FSNFJEVOHWPOFMFLUSJTDIFO4DIMÊHFOFNQöFIMUFTTJDIWPSEFS*OTUBMMBUJPOEFT

Ventilators das Stromnetz abzuschalten bzw. den Bereich, in dem der Ventilator installiert

werden soll, mit dem entsprechenden Trennschalter und dem dazu gehörigen Wandschal-

ter abzutrennen.

t%JFHFTBNUF7FSLBCFMVOHVOEFMFLUSJTDIFO"OTDIMàTTFNàTTFOJOÃCFSFJOTUJNNVOHNJU

den jeweiligen nationalen bzw. lokalen Niederspannungsvorschriften ausgeführt werden.

Sollten Sie keine Kenntnis von diesen oder der Ausführung von elektrischen Installationen

besitzen, muss in jedem Fall ein qualizierter Elektriker zu Rate gezogen werden.

t;VS7FSNFJEVOHWPO3JTJLFOVOEEFO1FSTPOFOTDIVU[EBSGEBT#FGFTUJHVOHTTZTUFNGàS

die Flügel bei der Installation, beim Auswuchten oder beim Renigen nicht verbogen

werden. Führen Sie niemals fremde Objekte zwischen die drehenden Flügel wenn der

Ventilator in Betrieb ist.

t;VS7FSNFJEVOHWPO'FVFSFMFLUSJTDIFO4DIMÊHFOPEFS#FTDIÊEJHVOHFOEFT.PUPSTEBSG

der Ventilator unter keinen Umständen an den elektrischen Leitungen getragen oder

gehoben werden.

t%JF'MàHFMEFT7FOUJMBUPSTNàTTFOTJDINJOEFTUFOTBVGFJOFS)ÚIFWPONàCFSEFN

Boden benden.

Anmerkung: Die wichtigen Vorsichts-, Sicherheits- und Installationsanweisungen beinhalten

nicht alle möglichen Konditionen und Situationen, die auftreten können. Der allgemeine Sinn

sollte verstanden werden. Vorsicht und Achtsamkeit sind Faktoren, die nicht in dieses Produkt

mit eingebaut werden können. Diese Faktoren müssen von der diese Einheit installierenden,

wartenden oder pegenden Person mitgebracht werden

t-FFTEFWPMMFEJHFIBOEMFJEJOHBBOEBDIUJHWPPSVBBOEFJOTUBMMBUJFCFHJOUFOCFXBBS

deze instructies.

t0NIFUSJTJDPPQQFSTPPOMJKLFMFUTFMTUFCFQFSLFONPFUEFWFOUJMBUPSJOPWFSFFOTUFN-

ming met deze instructies, rechtstreeks aan de draagstructuur van het huis of het gebouw

bevestigd worden, en mag alleen gebruik gemaakt worden van het geleverde ijzerwerk.

t0NFWFOUVFMFFMFLUSJTDIFTDIPLLFOUFWFSNJKEFONPFUWPPSEFWFOUJMBUPSHFÕOTUBMMFFSE

wordt de stroom afgesloten worden, door de netschakelaars of de stroomonderbrekers

voor de stroomtoevoer naar de elektriciteitskast waarop de ventilator en de bijbehorende

muurschakelaar aangesloten zijn, uit te schakelen.

t"MMFLBCFMTFOBBOTMVJUJOHFONPFUFOHFÕOTUBMMFFSEXPSEFOJOPWFSFFOTUFNNJOHNFUEF

nationale en lokale elektriciteitsvoorschriften. Als u niet goed weet hoe u te werk moet

gaan voor de elektrische installatie, moet u een beroep doen op de diensten van een

gekwaliceerde elektricien.

t0NIFUSJTJDPPQQFSTPPOMJKLFMFUTFMTUFCFQFSLFONBHCJKEFJOTUBMMBUJFEFVJUCBMBODFSJOH

of de reiniging van de ventilator het bevestigingssysteem van de bladen niet gebogen

worden. Breng nooit vreemde objecten tussen de bladen van de ventilator wanneer deze

in beweging is.

t0NIFUSJTJDPPQCSBOEFMFLUSJTDIFTDIPLLFOPGFFOCFTDIBEJHJOHWBOEFNPUPSUF

beperken, mag de ventilator niet opgetild of opgehangen worden met de elektrische

draden.

t%FCMBEFOWBOEFWFOUJMBUPSNPHFOOJFUPQFFOIPPHUFWBONJOEFSEBONCPWFOEF

vloer geplaatst worden.

De belangrijke voorzorgs- en veiligheidsmaatregelen en aanwijzingen in deze handleiding

pretenderen niet alle mogelijke omstandigheden en condities te omschrijven die zich kunnen

voordoen. Het moet duidelijk zijn dat gezond verstand, voorzichtigheid en zorgvuldigheid

aspecten zijn die niet in dit product ingebouwd kunnen worden. De persoon (personen) die de

unit installeren, er zorg voor dragen en gebruiken, zijn verantwoordelijk voor die aspecten.

español

english català

français

italiano

deustch

nederlands

C/. Dinámica, nº1 - Polígono Industrial Santa Rita - 08755 Castellbisbal - Barcelona - Spain

Tel. 902 165 166 - +34 93 772 39 49 - Fax. +34 93 772 00 18 faro@lorefar.com - www.faro.es pag. 2

t1ǲFE[BIÈKFOÓNNPOUÈäFTJQFǏMJWǔQǲFǏUǔUFDFMPVQǲÓSVǏLVBUZUPQPLZOZTJVTDIPWFKUF.

t,FTOÓäFOÓSJ[JLBÞSB[VQǲJNPOUVKUFWFOUJMÈUPSQPEMFUǔDIUPQPLZOǾQǲÓNPOBQPEQǾSOPV

konstrukci budovy a používejte k tomu pouze dodané technické vybavení.

t"CZTUFQǲFEFÝMJNPäOÏNVÞSB[VFMFLUSJDLâNQSPVEFNWZQOǔUFQǲFEJOTUBMBDÓWFOUJMÈUPSV

proud: vypněte jističe odpovídající odbočné krabici a příslušnému vypínání na stěně.

t7FÝLFSÏWFEFOÓNVTÓCâUWTPVMBEVTFTUÈUOÓNJBNÓTUOÓNJOPSNBNJQSPFMFLUSJDLÈ[BǲÓ[FOÓ

1PLVEOFNÈUF[LVÝFOPTUJTF[BQPKPWÈOÓNWPEJǏǾNǔMJCZTUFTFTQPKJUTLWBMJöLPWBOâN

elektrikářem.

t,FTOÓäFOÓSJ[JLBÞSB[VQǲJJOTUBMPWÈOÓWZWBäPWÈOÓOFCPǏJÝUǔOÓWFOUJMÈUPSVOFPIâCFKUF

připevnění lopatek. Nikdy mezi otáčející se lopatky nevkládejte žádné předměty.

t,FTOÓäFOÓSJ[JLBQPäÈSVÞEFSVFMFLUSJDLâNQSPVEFNOFCPQPÝLP[FOÓNPUPSVOF[WFEFKUF

a nenoste ventilátor za přívodní vodiče.

t-PQBULZWFOUJMÈUPSVOFTNǔKÓCâUOBNPOUPWÈOZOÓäFOFäNPE[FNǔ

Důležitá upozornění, záruky a pokyny uvedené v této příručce nezahrnují veškeré možné

podmínky a situace, jež mohou nastat. Je třeba pochopit, že zdravý rozum, pozorné zacházení

a pečlivost jsou faktory, které do výrobku nelze zabudovat. Musejí je dodat osoby, které zařízení

instalují, starají se o ně a operují s ním.

tProsimy ouważne przeczytanie niniejszego podręcznika przed rozpoczęciem instalacji

oraz ozachowanie zawartych wnim instrukcji.

tAby zmniejszyć ryzyko obniesienia obrażeń ciała, należy zamontować wentylator

bezpośrednio na konstrukcji mocującej wdomu lub wbudynku zgodnie zpodanymi

instrukcjami przy użyciu załączonych elementów.

tAby uniknąć porażenia prądem, przed rozpoczęciem instalacji wentylatora należy

odłączyć zasilanie prądu poprzez wyłączenie włączników obwodu lub włączników, za

pomocą których doprowadzany jest prąd do obszaru, gdzie będzie zainstalowany

wentylator idoodpowiednich przełączników na ścianie.

tCałe okablowanie iwszystkie podłączenia muszą spełniaćwszystkie krajowe ilokalne

przepisy oinstalacjach elektrycznych. Jeśli nie znają się Państwo dobrze na instalowaniu

urządzeń elektrycznych, należy skorzystać zusługwykwalikowanego elektryka.

tAby zmniejszyć ryzyko obniesienia obrażeń ciała, nie należy wyginać systemu

mocowania skrzydeł podczas instalacji, ustawiania iczyszczenia wentylatora. Nie należy

umieszczać żadnych przedmiotów między skrzydłami wentylatora, podczas gdy jest on w

ruchu.

Aby zmniejszyć ryzyko pożaru, porażenia prądem iuszkodzenia silnika wentylatora, nie

należy podnosić ani przenosić wentylatora trzymając za kable elektryczne.

Skrzydła wentylatora nie mogą być umieszczone niżej niż 2,3metra nad podłogą.

Instrukcje izasady bezpieczeństwa opisane wniniejszym podręczniku nie omawiają

wszystkich mogących wystąpić okoliczności izdarzeń. Zoczywistych względów niniejszy

podręcznik nie może zastąpić takich czynników jak przezorność iostrożność, którymi muszą

wykazać się osoby instalujące iserwisujące urządzenie oraz osoby korzystające zniego.

tʅʦʤʭʛʨʛʨʛʘʣʞʢʖʨʛʡʣʤʦʰʠʤʘʤʚʧʨʘʤʨʤʥʦʛʚʞʞʣʧʨʖʡʞʦʖʣʛʞʝʖʥʖʝʛʨʛʨʛʝʞ

инструкции.

tЗа намаляване на риска от наранявания, прикрепете вентилатора директно към

опорната структура на къщата или сградата според инструкциите и използвайте само

доставените обкови.

tЗа избягване на електрически удар, преди инсталацията на вентилатора изключете

електричеството, прекъсвачите на веригата или изключвателите, които захранват

електрическата кутия, където ще се инсталира вентилатора и съответния прекъсвач

на стената.

tЦялото окабеляване и свързване трябва да се извърши в съответствие с

националните и локални електрически норми. Използвайте услугите на

професионален електротехник ако не сте сигурни как да направите електрическата

инсталация.

tЗа избягване на риска от наранявания, не огъвайте опорната система на перките,

когато инсталирате, настройвате или почиствате вентилатора. Никога не поставяйте

чужди тела между перките на вентилатора докато е в движение.

tЗа намаляване на риска от пожар, електрически удар или увреждания на мотора, не

повдигайте и не пренасяйте вентилатора за електрическите кабели.

tПерките на вентилатора трябва да се намират най-малко на височина 2,3 м над пода.

Инструкциите и нормите за сигурност в настоящето ръководство не могат да

предвидят всички възможни условия и ситуации. По очевидни причини настоящето

ръководство не може да съдържа фактори като предпазливост и внимание. Тези

фактори трябва да бъдат предвидени от лицето (лицата), което инсталира

(инсталират), поддържа (поддържат) и използва (използват) продукта.

česky

polski

ȉȢȓȋȈȘșȒȐ

portugês

tȜɂȺȻɒɊɋȾɅȾƇɉɈɊɈɎɔɗɄɈɋɈȾȼɎȾɂɉɕȽɂɈƇɉɂɆɆȺȺɉɎɕɊȾɋȾɋɀɆȾȼɃȺɋɒɊɋȺɊɀɃȺɂɍɌɄɒɇɋȾ

αυτές τις οδηγίες.

tțɂȺɆȺɅȾɂɐɁȾɕɈɃɕɆȽɌɆɈɑƇɉɈɊɐƇɂɃɈɘɋɉȺɌɅȺɋɂɊɅɈɘɊɋȾɉȾɚɊɋȾɋɈɆȺɆȾɅɂɊɋɔɉȺ

κατευθείαν στην δομή της βάσης του σπιτιού ή κτιρίου, σύμφωνα με αυτές τις οδηγίες και

χρησιμοποιήσετε μονάχα τα παρεχόμενα εργαλεία.

tȨɉɂɆɆȺȾȼɃȺɋȺɊɋɔɊȾɋȾɋɈɆȺɆȾɅɂɊɋɔɉȺȺƇɈɊɌɆȽɓɊɋȾɋɈɉȾɘɅȺȼɂȺɆȺȺƇɈɍȾɌɎɁȾɕɈ

ɃɕɆȽɌɆɈɑɀɄȾɃɋɉɈƇɄɀɇɕȺɑɊȻɔɆɈɆɋȺɑɋɈɌɑȽɂȺɃɗƇɋȾɑɋɈɌɃɌɃɄɚɅȺɋɈɑɔɋɈɌɑȺƇɈȿȾɘɃɋȾɑ

που τροφοδοτούν το κιβώτιο παροχής ρεύματος, όπου θα εγκατασταθεί ο ανεμιστήρας

και ο συνδεδεμένος διακόπτης τοίχου.

tȶɄȾɑɈɂɃȺɄɐȽɂɚɊȾɂɑɃȺɂɊɌɆȽɓɊȾɂɑɁȺƇɉɓƇȾɂɆȺȼɕɆɈɌɆɊɘɅɍɐɆȺɅȾɋɈɌɑɋɈƇɂɃɈɘɑɃȺɂ

ȾɁɆɂɃɈɘɑɀɄȾɃɋɉɂɃɈɘɑɃȺɆɗɆȾɑɃȺɂɃɚȽɂɃȾɑșɆȽȾɆȼɆɐɉɕȿȾɋȾɃȺɄɒɋɈɆɋɉɗƇɈƇɈɌƇɉɓƇȾɂ

να γίνει η ηλεκτρική εγκατάσταση, θα πρέπει να χρησιμοποιήσετε τις υπηρεσίες ενός

έμπειρου ηλεκτρολόγου.

tțɂȺɆȺɅȾɂɐɁȾɕɈɃɕɆȽɌɆɈɑƇɉɈɊɐƇɂɃɈɘɋɉȺɌɅȺɋɂɊɅɈɘɅɀɆȽɂƇɄɚɆȾɋȾɋɈɊɘɊɋɀɅȺ

ɊɋȾɉɓɐɊɀɑɋɐɆƇɋȾɉɌȼɕɐɆɗɋȺɆɃɒɆȾɋȾɋɀɆȾȼɃȺɋɒɊɋȺɊɀɂɊɈɉɉɗƇɀɊɀɔɃȺɁȺɉɕȿȾɋȾɋɈɆ

ȺɆȾɅɂɊɋɔɉȺȨɈɋɓɅɀɆȾɂɊɒȼȾɋȾɇɓɆȺȺɆɋɂɃȾɕɅȾɆȺȺɆɒɅȾɊȺɊɋɈɌɑɓɄɂɃȾɑɋɈɌȺɆȾɅɂɊɋɔɉȺ

όταν περιστρέφονται.

tțɂȺɆȺɅȾɂɐɁȾɕɈɃɕɆȽɌɆɈɑƇɌɉɃȺȼɂɒɑɀɄȾɃɋɉɈƇɄɀɇɕȺɑɔȻɄɒȻɀɑɊɋɈɅɈɋɓɉɅɀɆɊɀɃɚɆȾɋȾ

ούτε να φορτώνετε τον ανεμιστήρα, κρατώντας τον από τα ηλεκτροφόρα σύρματα.

tȧɂɓɄɂɃȾɑɋɈɌȺɆȾɅɂɊɋɔɉȺȽȾɆɅƇɈɉȾɕɆȺɅȾɕɆɈɌɆɊȾɓɆȺɘɏɈɑɅɂɃɉɗɋȾɉɈȺƇɗNȺƇɗɋɈ

πάτωμα.

Οι οδηγίες και οι κανόνες ασφαλείας, που περιέχονται στο παρόν εγχειρίδιο δεν μπορούν να

προβλέψουν όλες τις συνθήκες και όλες τις καταστάσεις που θα μπορούσαν να

παρουσιαστούν. Για εμφανείς λόγους, το παρόν εγχειρίδιο δεν περιλαμβάνει στοιχεία, όπως

όλες τις προειδοποιήσεις και την προσοχή. Αυτοί οι παράγοντες προσοχής και φροντίδας,

πρέπει να γίνουν αποδεκτοί από το(α) πρόσωπο(πα) που θέτουν σε λειτουργία, συντηρούν και

χρησιμοποιούν το προϊόν

tʅʦʛʜʚʛʭʛʢʥʦʞʧʨʩʥʞʨʲʠʢʤʣʨʖʜʩʘʛʣʨʞʡʵʨʤʦʖʣʛʤʗʫʤʚʞʢʤʘʣʞʢʖʨʛʡʲʣʤʥʦʤʭʛʧʨʲ

данный сборник инструкций и сохранить его, поскольку он может понадобиться в

будущем.

tɸʤʞʝʗʛʜʖʣʞʛʦʞʧʠʖʥʦʞʭʞʣʛʣʞʵʘʦʛʚʖʝʚʤʦʤʘʲʴʭʛʡʤʘʛʠʖʣʛʤʗʫʤʚʞʢʤʠʦʛʥʞʨʲ

потолочный вентилятор непосредственно к опорной конструкции дома или здания,

соблюдая приведенные здесь инструкции и используя исключительно поставляемые

вместе с устройством крепления.

tʍʨʤʗʱʤʗʛʝʤʥʖʧʞʨʲʧʛʗʵʤʨʥʤʦʖʜʛʣʞʵʳʡʛʠʨʦʞʭʛʧʠʞʢʨʤʠʤʢʥʦʛʜʚʛʭʛʢ

ʥʦʤʞʝʘʤʚʞʨʲʢʤʣʨʖʜʘʛʣʨʞʡʵʨʤʦʖʣʛʤʗʫʤʚʞʢʤʤʨʧʤʛʚʞʣʞʨʲʳʡʛʠʨʦʞʭʛʧʨʘʤ

ʘʱʠʡʴʭʞʘʥʛʦʛʠʡʴʭʖʨʛʡʞʳʡʛʠʨʦʞʭʛʧʠʤʟʬʛʥʞʞʡʞʦʖʝʢʱʠʖʴʯʞʛʦʛʡʛʥʤʚʖʴʯʞʛ

ʨʤʠʘʠʤʦʤʗʠʩʳʡʛʠʨʦʤʥʞʨʖʣʞʵʙʚʛʗʩʚʛʨʩʧʨʖʣʤʘʡʛʣʘʛʣʨʞʡʵʨʤʦʖʨʖʠʜʛʧʡʛʚʩʛʨ

отключить соответствующий настенный выключатель.

tʓʡʛʠʨʦʞʭʛʧʠʖʵʥʦʤʘʤʚʠʖʞʘʧʛʧʤʛʚʞʣʛʣʞʵʚʤʡʜʣʱʗʱʨʲʘʱʥʤʡʣʛʣʱʘʧʤʤʨʘʛʨʧʨʘʞʞ

ʧʢʛʧʨʣʱʢʧʘʤʚʤʢʥʦʖʘʞʡʞʣʤʦʢʳʡʛʠʨʦʞʭʛʧʠʤʟʩʧʨʖʣʤʘʠʞʥʦʞʣʵʨʤʟʘʨʤʟʧʨʦʖʣʛ

где производится монтаж прибора. Если Вы не знаете точно, как правильно

ʘʱʥʤʡʣʞʨʲʳʡʛʠʨʦʞʭʛʧʠʩʴʩʧʨʖʣʤʘʠʩʥʦʞʗʤʦʖʣʛʤʗʫʤʚʞʢʤʥʦʞʗʛʙʣʩʨʲʠʩʧʡʩʙʖʢ

ʠʘʖʡʞʪʞʬʞʦʤʘʖʣʣʤʙʤʳʡʛʠʨʦʞʠʖ

tɸʤʞʝʗʛʜʖʣʞʛʦʞʧʠʖʥʦʞʭʞʣʛʣʞʵʘʦʛʚʖʝʚʤʦʤʘʲʴʭʛʡʤʘʛʠʖʣʛʡʲʝʵʧʙʞʗʖʨʲʧʞʧʨʛʢʩ

крепления, когда производите установку, выравнивание или чистку вентилятора. Ни

в коем случае нельзя вставлять посторонние предметы между лопастями

вентилятора во время его вращения.

tɸʤʞʝʗʛʜʖʣʞʛʤʥʖʧʣʤʧʨʞʥʤʜʖʦʖʥʤʦʖʜʛʣʞʵʳʡʛʠʨʦʞʭʛʧʠʞʢʨʤʠʤʢʞʡʞ

повреждений мотора не поднимайте и не тяните вниз вентилятор, придерживая его

ʝʖʳʡʛʠʨʦʞʭʛʧʠʞʛʥʦʤʘʤʚʖ

tʁʤʥʖʧʨʞʘʛʣʨʞʡʵʨʤʦʖʚʤʡʜʣʱʣʖʫʤʚʞʨʲʧʵʣʖʘʱʧʤʨʛʣʛʢʛʣʛʛʢʤʨʥʤʡʖ

Инструкции и нормы безопасности, содержащиеся в данном руководстве, не могут

предусмотреть всех опасных условий и ситуаций, которые могут возникнуть. По

вполне понятным причинам, настоящее руководство не может включить в себя

такие предостерегающие факторы, как осторожность и бдительность. Эти

факторы должны быть приняты во внимание человеком/ людьми, которые

производят установку, обслуживание и ремонт устройства, а также

непосредственно пользуются им

t-FJBDVJEBEPTBNFOUFUPEPFTUFNBOVBMBOUFTEFJOJDJBSBJOTUBMBÎÍPFHVBSEFFTUBT

instruções.

t1BSBSFEV[JSPSJTDPEFMFTÜFTQFTTPBJTöYFPWFOUJMBEPSEJSFDUBNFOUFËFTUSVUVSBEF

suporte da casa ou edifício, de acordo com estas instruções, e use apenas as ferragens

fornecidas.

t1BSBFWJUBSVNQPTTÓWFMDIPRVFFMÏDUSJDPBOUFTEFJOTUBMBSPWFOUJMBEPSEFTMJHVFB

electricidade, desligando todos os interruptores de circuito ou disjuntores que alimentem

a caixa eléctrica onde se vai instalar o ventilador e o interruptor de parede associado.

t5PEPTPTDBCPTFMJHBÎÜFTEFWFNTFSGFJUPTEFBDPSEPDPNPTDØEJHPTFMÏDUSJDPTOBDJPOBM

e local. Se não conhecer bem a forma como deve fazer a instalação eléctrica, deverá

recorrer aos serviços de um electricista qualicado.

t1BSBSFEV[JSPSJTDPEFMFTÜFTQFTTPBJTOÍPEPCSFPTJTUFNBEFöYBÎÍPEBTQÈTRVBOEP

instalar, equilibrar ou limpar o ventilador. Nunca insira objectos estranhos entre as pás do

ventilador quando este estiver em movimento.

t1BSBSFEV[JSPSJTDPEFJODÐOEJPDIPRVFFMÏDUSJDPPVEBOPTOPNPUPSOÍPMFWBOUFOFN

transporte o ventilador, segurando-o pelos os eléctricos.

t"TQÈTEPWFOUJMBEPSOÍPQPEFNöDBSBVNBBMUVSBJOGFSJPSBNEPDIÍP

As precauções importantes, as salvaguardas e as instruções que aparecem neste manual não

signicam que cobrem todas as possíveis condições e situações que podem ocorrer. Tem que se

compreender que o senso comum, o cuidado e a atenção são factores que não podem ser

construídos dentro deste produto. Estes factores devem ser fornecidos pela pessoa ou pessoas

que vão fazer a instalação, que vão cuidar e operar a ventoinha.

eλληνικη

русский

C/. Dinámica, nº1 - Polígono Industrial Santa Rita - 08755 Castellbisbal - Barcelona - Spain

Tel. 902 165 166 - +34 93 772 39 49 - Fax. +34 93 772 00 18 faro@lorefar.com - www.faro.es pag. 3

C/. Dinámica, nº1 - Polígono Industrial Santa Rita - 08755 Castellbisbal - Barcelona - Spain

Tel. 902 165 166 - +34 93 772 39 49 - Fax. +34 93 772 00 18 faro@lorefar.com - www.faro.es pag. 4

Antes de empezar con la instalación, controle si tiene a mano todas las piezas

necesarias. Saque el motor del embalaje. Para no dañar las supercies de la

carcasa, monte el motor sobre una supercie blanda o utilice la espuma

suministrada en el embalaje. No apoye el motor de lado, ya que podría dañarlo.

Abans de començar l’instal·lació miri que tingui totes led peces necessàries.

Tregui el motor de la caixa. Per no fer malbé la carcassa monti el motor en una

superfície tova o faci servir el protector inclòs a l‘embalatge. No posi el motor de

costat, el podria fer malbé.

Verify you have all parts before beginning the installation. Check foam insert

closely for missing parts. Remove motor from packing. To avoid damage to nish,

assemble motor on soft padded surface or use the original foam inset in motor

box. Do not lay fan on its side as this could result in shifting of motor in decorative

enclosure.

Vériez qu'il ne manque aucune pièce avant de commencer l'installation.

Recherchez les pièces manquantes éventuelles dans les encarts de mousse. Sortez

le moteur du carton d'emballage. Pour éviter de rayer la nition, assemblez le

moteur sur une surface douce matelassée ou utilisez la mousse du boîtier moteur.

Ne posez pas le ventilateur sur le côté pour ne pas détériorer la nition décorative

Assicurarsi di avere tutti le parti prima di iniziare l'installazione. Controllare

attentamente l'imballaggio in caso di parti mancanti. Disimballare il motore. Per

evitare danni, assemblare il motore su una supercie morbida o sulla spugna

usata per l'imballaggio.

Non appoggiare la ventola su di un lato per non provocare uno spostamento del

motore.

Verique se tem todas as peças antes de começar a instalação. Verique a espuma

para ver se existem peças em falta. Retire o motor da embalagem. Para evitar

danos no acabamento, monte o motor numa superfície almofadada suave ou use

a espuma original dentro da caixa do motor. Não ponha a ventoinha de lado pois

pode mover o motor para a carcaça decorativa.

Prüfen Sie, ob alle Teile vorhanden sind, bevor Sie die Installation beginnen.

Prüfen Sie das Polstermaterial, wenn ein Teil fehlen sollte. Nehmen Sie den Motor

aus der Verpackung. Um Schäden an der Oberäche zu vermeiden, bauen Sie den

Motor auf einer weichen Unterlage oder auf dem originalen Polstermaterial

zusammen.

Legen Sie den Ventilator nicht auf die Seite, da dies verursachen kann, dass der

Motor aus seinem Gehäuse rutscht.

Controleer of u alle onderdelen hebt vooraleer met de installatie te beginnen.

Controleer zorgvuldig of eventueel ontbrekende onderdelen niet in de schuimverpak-

king gevonden kunnen worden. Neem de motorbehuizing uit de verpakking. Om

beschadiging aan de afwerking te voorkomen, monteer de motor op een zachte

ondergrond of gebruik de originele schuimverpakking van de motordoos. Leg de

ventilator niet op zijn kant daar dit de motor in het decoratieve omhulsel zou kunnen

doen verschuiven.

ȨɉɂɆȺɉɎɕɊɋȾɋɀɆȾȼɃȺɋɒɊɋȺɊɀȾɄɓȼɇɋȾȾɒɆɓɎȾɋȾɃɈɆɋɒɊȺɑɗɄȺɋȺȺƇȺɉȺɕɋɀɋȺ

ɃɈɅɅɒɋɂȺȝɄɓȼɇɋȾȾɒɆɀɊȺɃɈɘɄȺƇɈɌɊȺɑƇȺɉɓɎȾɋȺɂƇȾɉɂɓɎȾɂɗɄȺɋȺɃɈɅɅɒɋɂȺȚȼɒɄɋȾ

ɋɀɅɀɎȺɆɔȺƇɗɋɀɊɌɊɃȾɌȺɊɕȺțɂȺɆȺɅɀɆɃȺɋȺɊɋɉɓɏȾɋȾɋɂɑȾƇɂɍɒɆȾɂȾɑ

του καλύμματος, τοποθετείστε τη μηχανή σε μια μαλακή επιφάνεια ή χρησιμοποιείστε

τον αφρό που παρέχεται στη συσκευασία. Μην ακουμπάτε τον κινητήρα στην άκρη,

διότι θα μπόρεσε να καταστραφεί.

Выньте вентилятор из упаковки и проверьте комплектность содержимого. Не

выбрасывайте картон, так как в

случае, если в течение гарантийного срока потребуется заменить или починить

вентилятор, его надо будет

отсылать в той упаковке, в которой он был доставлен. Выньте из упаковки все

детали. Не кладите двигатель на

ʥʤʡʗʤʠʤʢʨʖʠʠʖʠʳʨʤʢʤʙʡʤʗʱʥʤʙʣʩʨʲʞʡʞʥʤʘʦʛʚʞʨʲʛʙʤʚʛʠʤʦʖʨʞʘʣʱʟʠʤʦʥʩʧ

Před zahájením montáže zkontrolujte, zda máte k dispozici všechny potřebné

součásti. Vyjměte motor z obalu. Pro ochranu skříně před poškozením provádějte

montáž motoru na měkké podložce nebo použijte pěnový materiál dodávaný v

balení. Motor nepokládejte na bok, mohlo by dojít k jeho poškození.

Przed rozpoczęciem instalacji należy upewnić się, że pod ręką znajdują się

wszystkie potrzebne przyrządy. Wyjmij silnik zopakowania. Aby nie uszkodzić

powierzchni obudowy, silnik należy instalować na miękkiej powierzchni lub

należy użyć gąbki dołączone do opakowania. Nie należy ustawiać silnika bokiem,

aby go nie uszkodzić.

Преди да започнете инсталацията, проверете дали имате под ръка всички

необходими части. Извадете мотора от кутията. За предпазване на покривния

слой, монтирайте мотора върху мека повърхност или използвайте порестия

материал, осигурен в кутията. Не опирайте мотора на една страна, защото

може да се повреди.

Skôr než začnete s inštaláciou zariadenia, skontrolujte, či máte k dispozícii všetky

potrebné súčasti. Vyberte motor z balenia. Položte motor na penu dodanú v

balení alebo iný mäkký povrch, aby sa nepoškodil povrch jeho kostry.

Neumiestňujte motor na bočnú stranu, pretože by sa mohol poškodiť.

)&33".*&/5"4:."5&3*"-&43&26&3*%04t&*/&4*65*-4/&$&44"3*4t500-4"/%."5&3*"-43&26*3&%t065*-4&5."5²3*&-3&26*4t"553&;;"563"/&$&44"3*"

'&33".&/5"4&."5&3*"*4/&$&44«3*04t&3'03%&3-*$)&8&3,;&6(&6/%."5&3*"-*&/t(&3&&%4$)"1&/."5&3*""-%"56/0%*()&#5tȫȧȬȤȝȥșȝȩțșȣȝȡșȢșȡȬȣȡȢș

ʇʅɾʇʄʀʃɻʄɷʋʄɺɾʂʑʋɾʃʇʈʆʉʂɻʃʈʄɸɾʂɶʈɻʆɾɶʁʄɸt10Ç"%07"/²."5&3*«-:"/«4530+&t/"3;Ɩ%;*&*1053;&#/&13;:3;Ƌ%:

ʃɻʄɷʋʄɺɾʂɾɾʃʇʈʆʉʂɻʃʈɾɾʂɶʈɻʆɾɶʁɾt10Ç"%07"/²/«4530+&"."5&3*«-:

català español

english

français

italiano

portugês

deustch

nederlands

eλληνικηрусский

česky

polski

ȉȢȓȋȈȘșȒȐ

slovenčina

C/. Dinámica, nº1 - Polígono Industrial Santa Rita - 08755 Castellbisbal - Barcelona - Spain

Tel. 902 165 166 - +34 93 772 39 49 - Fax. +34 93 772 00 18 faro@lorefar.com - www.faro.es pag. 5

Puede encontrar cualquiera de estos dos modelos de soporte.

Separe las piezas que forman parte del orón.

Pot trobar qualsevol d'aquests dos models de suport.

Separi les peces que formen part del oró.

You may nd either of these two bracket models.

Separate the euron pieces.

Vous pouvez trouver ces deux modèles de support.

Séparez les pièces qui font partie du euron.

Sono disponibili entrambi questi modelli di supporto.

Separare i pezzi che fanno parte della calotta.

Pode encontrar qualquer um dos dois modelos de suporte.

Separe as peças que fazem parte do orão.

Das Gerät wird mit einem dieser beiden Halterungsmodelle geliefert

Nehmen Sie die Teile der Rosette auseinander.

U kunt beide modellen aantreen.

Haal de stukken van de afdekkingskap uit elkaar.

Μπορείτε να βρείτε οποιοδήποτε από αυτά τα δύο μοντέλα βάσης.

ȜɂȺɎɐɉɕɊɋȾɋȺȾɇȺɉɋɔɅȺɋȺƇɈɌȺƇȺɉɋɕȿɈɌɆɋɀɊɋȾɍɒɆɀ

Имеются две модели опоры.

Разделите детали, которые образуют потолочную розетку.

7âSPCFLTFEPEÈWÈTLUFSâNLPMJ[F[PCSB[FOâDIOPTOâDIEÓMǾ

Oddělte od sebe ozdobný kryt a montážní kotouč.

Urządzenia zawierają jeden zdwóch dostępnych modeli elementów

mocujących.

Oddziel elementy tworzące część mocowaną do sutu.

Може да намерите всеки от тези два модела на опората.

Разделете частите, които съставляват розетката.

V balení nájdete jeden z vyobrazených typov podstavcov.

Oddeľte časti, ktoré tvoria kryt podstavca.

català

español

english

français

italiano

portugês

deustch

nederlands

eλληνικη

русский

česky

polski

ȉȢȓȋȈȘșȒȐ

slovenčina

Asegúrese de que las conexiones son correctas. Si tiene duda consulte

con un técnico.

Asseguri's que les connexions són correctes. Si té dubte consulti amb

un tècnic.

Asegúrese de que las conexiones son correctas. If in doubt consult a

technician.

Assurez-vous que les connexions sont correctes. En cas de doute,

veuillez consulter un technicien.

Asegúrese de que las conexiones son correctas. In caso di dubbi,

consultare un tecnico.

Assegure-se de que as ligações estão correctas. Em caso de dúvida

consulte um técnico.

Versichern Sie sich, dass die Anschlüsse richtig durchgeführt wurden.

Bei Fragen wenden Sie sich bitte an einen Techniker.

Controleer of de aansluitingen correct zijn. Neem bij twijfel contact op

met een technicus.

ȚȾȻȺɂɐɁȾɕɋȾɗɋɂɈɂɊɌɆȽɓɊȾɂɑȾɕɆȺɂɊɐɊɋɓɑșɆɓɎȾɋȾȺƇɈɉɕȺ

συμβουλευτείτε τεχνικό.

Убедитесь в правильности подключения. Если у вас есть сомнения,

проконсультируйтесь с техническим специалистом.

1ǲFLPOUSPMVKUFTQSÈWOPTU[BQPKFOÓWPEJǏǾ7QǲÓQBEǔOFKBTOPTUÓ

kontaktujte odborníka.

Upewnij się, że podłączenia zostały ustawione prawidłowo. W

przypadku wątpliwości należy skonsultować się ztechnikiem.

Проверете дали връзките са правилни. Консултирайте се с техник в

случай на съмнение.

Uistite sa, že je všetko správne zapojené. V prípade pochybností sa

poraďte s elektrikárom.

català

español

english

français

italiano

portugês

deustch

nederlands

eλληνικη

русский

česky

polski

ȉȢȓȋȈȘșȒȐ

slovenčina

PREPARACIÓN DEL SOPORTE - PREPARACIÓ DEL SUPORT - PREPARING THE BRACKET

RÉPARATION DU SUPPORT-PREPARAZIONE DEL SUPPORTO-PREPARAÇÃO DO SUPORTE

VORBEREITUNG DER HALTERUNG - VOORBEREIDING VAN DE BEVESTIGINGSPLAAT

ΠΡΟΕΤΟΙΜΑΣΙΑΤΗΣ ΒΑΣΗΣ - ПОДГОТОВКА ОПОРЫ - PŘÍPRAVA MONTÁŽNÍHO KOTOUČE

PRZYGOTOWANIE ELEMENTU MOCUJĄCEGO - ПОДГОТОВКА НА ОПОРАТА

PRÍPRAVA PODSTAVCA

CONEXIONES ELÉCTRICAS - CONEXIONS ELÈTRIQUES - ELECTRICAL CONNECTIONS

CONNEXIONS ÉLECTRIQUES - COLLEGAMENTI ELETTRICI - LIGAÇÕES ELÉCTRICAS

ELEKTRISCHE ANSCHLÜSSE - ELEKTRISCHE AANSLUITINGEN - ΗΛΕΚΤΡΙΚΕΣ ΣΥΝΔΕΣΕΙΣ

ПОДКЛЮЧЕНИЕ ЭЛЕКТРОЭНЕРГИИ - ZAPOJENÍ KABELŮ - PODŁĄCZENIA ELEKTRYCZNE

ЕЛЕКТРИЧЕСКИ ВРЪЗКИ - ELEKTRICKÉ ZAPOJENIE

2.2

2.1

I.2

I.1

III

C/. Dinámica, nº1 - Polígono Industrial Santa Rita - 08755 Castellbisbal - Barcelona - Spain

Tel. 902 165 166 - +34 93 772 39 49 - Fax. +34 93 772 00 18 faro@lorefar.com - www.faro.es pag. 6

Asegúrese de que los tornillos quedan bien jados al techo.

Asseguri's que els cargols queden ben xats al sostre.

Make sure the screws are securely fastened to the ceiling.

Vériez que les vis sont fermement xées au plafond.

Controllare che le viti siano ssate correttamente al sotto.

Assegure-se de que os parafusos cam bem xados ao tecto.

Versichern Sie sich, dass die Schrauben fest mit der Decke verbunden sind.

Controleer of de schroeven goed in het plafond bevestigd zijn

ȚȾȻȺɂɐɁȾɕɋȾɗɋɂɈɂȻɕȽȾɑɓɎɈɌɆɊɋȾɉȾɐɁȾɕɃȺɄɒɊɋɀɆɈɉɈɍɔ

Убедитесь в том, что винты хорошо прикреплены к потолку.

Ujistěte se, že jsou šrouby ke stropu dobře upevněny.

Upewnij się, że śruby są odpowiednio zamocowane do sutu.

Проверете дали болтовете са добре укрепени към тавана.

Skrutky pevne priskrutkujte k stropu.

català

español

english

français

italiano

portugês

deustch

nederlands

eλληνικη

русский

česky

polski

ȉȢȓȋȈȘșȒȐ

slovenčina

Twee soorten installatie:

A- met verende pen

B- verzonken in het plafond

Δύο τύποι τοποθέτησης:

A- με ράβδο ανάρτησης

B- εφαπτόμενος στην οροφή

Два вида установки:

А- со стержнем для

подвешивания

B- вровень с потолком

Dva typy instalace:

A- se závěsnou tyčí

B- přisazená

Dwie możliwości instalacji:

A- na rurce wieszakowej

B- bezpośrednio przy sucie

Два вида инсталиране:

A- чрез окачване

B- наравно с тавана

Dva spôsoby inštalácie:

A – pomocou závesnej tyče

B- priamo pod strop

català

español

english

français

italiano

portugês

deustch

nederlands

eλληνικη

русский

česky

polski

ȉȢȓȋȈȘșȒȐ

slovenčina

INSTALACIÓN DEL SOPORTE - INSTAL·LACIÓ DEL SUPORT - HANGER BRACKET

INSTALLATION - INSTALLATION DU SUPPORT - INSTALLAZIONE DEL SUPPORTO

INSTALAÇÃO DO SUPORTE - MONTAGE DER HALTERUNG - INSTALLATIE VAN DE

BEVESTIGINGSPLAAT - ΤΟΠΟΘΕΤΗΣΗ ΤΗΣ ΒΑΣΗΣ - УСТАНОВКА ОПОРЫ

INSTALACE MONTÁŽNÍHO KOTOUČE - INSTALACJA ELEMENTU MOCUJĄCEGO -

ИНСТАЛИРАНЕ НА ОПОРАТА - INŠTALÁCIA PODSTAVCA

OPCIONES DE INSTALACIÓN - OPCIONS D’INSTAL·LACIÓ - INSTALLATION OPTIONS

OPTIONS D'INSTALLATION - OPZIONI DI INSTALLAZIONE - OPÇÕES DE INSTALAÇÃO

MONTAGEVARIANTEN - INSTALLATIEMOGELIJKHEDEN - ΕΠΙΛΟΓΕΣ ΤΟΠΟΘΕΤΗΣΗΣ

ВАРИАНТЫ УСТАНОВКИ - MOŽNÉ ZPŮSOBY INSTALACE - MOŻLIWOŚCI INSTALACJI

ВЪЗМОЖНОСТИ ЗА ИНСТАЛИРАНЕ - MOŽNOSTI INŠTALÁCIE

Dos tipos de instalación:

A- con tija de suspensión

B- a ras de techo

Dos tipus d'instal·lació:

A- amb tija de suspensió

B- ran de sostre

Two types of installation:

A- with suspension post

B- ush against the ceiling

Deux types d'installation:

A- avec tige de suspension

B- à ras du plafond

È possibile realizzare due tipi di

installazioni:

A- con asta di sostegno

B- a livello del sotto

Dois tipos de instalação:

A- com haste de suspensão

B- raso ao tecto

Es gibt zwei Montagearten:

A- mit Abhängungsstange

B- ach an der Decke

C/. Dinámica, nº1 - Polígono Industrial Santa Rita - 08755 Castellbisbal - Barcelona - Spain

Tel. 902 165 166 - +34 93 772 39 49 - Fax. +34 93 772 00 18 faro@lorefar.com - www.faro.es pag. 7

CÓMO MONTAR EL VENTILADOR CONTIJA - COM MUNTAR EL VENTILADOR AMB TIJA - HOWTO INSTALLTHE FAN WITH A SUSPENSION POST-COMMENT MONTER LE VENTILATEUR

AVEC UNE TIGE - COME MONTARE IL VENTILATORE CON ASTA - MONTAR O VENTILADOR COM HASTE - MONTAGE DES VENTILATORS MIT ABHÄNGESTANGE - INSTALLATIE VAN

VENTILATOR: MET BEVESTIGINGSSTANG - ΟΔΗΓΙΕΣ ΤΟΠΟΘΕΤΗΣΗΣ ΤΟΥ ΑΝΕΜΙΣΤΗΡΑ ΜΕ ΡΑΒΔΟ - КАК УСТАНОВИТЬ ВЕНТИЛЯТОР СО СТЕРЖНЕМ - NÁVOD K ZÁVĚSNÉ

MONTÁŽI VENTILÁTORU SPOSÓB INSTALACJI WENTYLATORA NA RURCE - МОНТИРАНЕ НА ВЕНТИЛАТОРА ЧРЕЗ ОКАЧВАНЕ - MONTÁŽ VENTILÁTORA POMOCOU TYČE

Retire el pasador de seguridad.

Retiri el passador de seguretat

Remove the drop rod.

Retirez la broche de sécurité.

Togliere il perno di sicurezza.

Retire o passador de segurança.

Entfernen Sie den Sicherheitsstift.

català

español

english

français

italiano

portugês

deustch

Trek de veiligheidspen terug.

Αφαιρέστε το μπουλόνι ασφαλείας.

Снимите предохранительный штифт.

0ETUSBǪUFCF[QFǏOPTUOÓQSǾDIPELVLBCFMV

Usuń zawleczkę zabezpieczającą.

Отстранете обезопасителния щифт.

Vytiahnite bezpečnostný kolík.

nederlands

eλληνικη

русский

česky

polski

ȉȢȓȋȈȘșȒȐ

slovenčina

català

español

english

français

italiano

portugês

deustch

Pase los cables a través del orón y de la tija.

Passi els cables a través del oró i de la tija.

Pass the wires through the euron and post.

Passez les câbles au travers du euron et de la tige.

Passare i cavi attraverso la calotta e l'asta.

Passe os cabos através do orão e da haste.

Führen Sie die Kabel durch die Rosette und die Stange.

nederlands

eλληνικη

русский

česky

polski

ȉȢȓȋȈȘșȒȐ

slovenčina

Voer de kabels door de afdekkingskap en door de bevestigingsstang.

Περάστε τα καλώδια μέσα από τη στεφάνη και από τη ράβδο.

Проведите провода через потолочную розетку и стержень.

Provlékněte vodiče ozdobným krytem a závěsnou tyčkou.

Przeciągnij kable przez część mocowaną do sutu iprzez rurkę.

Прокарайте кабелите през розетката и съединителния детайл.

Preveďte káble cez kryt podstavca a potom cez tyč.

A.1 A.2

A.3

C/. Dinámica, nº1 - Polígono Industrial Santa Rita - 08755 Castellbisbal - Barcelona - Spain

Tel. 902 165 166 - +34 93 772 39 49 - Fax. +34 93 772 00 18 faro@lorefar.com - www.faro.es pag. 8

CÓMO MONTAR EL VENTILADOR CONTIJA - COM MUNTAR EL VENTILADOR AMB TIJA - HOWTO INSTALLTHE FAN WITH A SUSPENSION POST-COMMENT MONTER LE VENTILATEUR

AVEC UNE TIGE - COME MONTARE IL VENTILATORE CON ASTA - MONTAR O VENTILADOR COM HASTE - MONTAGE DES VENTILATORS MIT ABHÄNGESTANGE - INSTALLATIE VAN

MONTÁŽI VENTILÁTORU SPOSÓB INSTALACJI WENTYLATORA NA RURCE - МОНТИРАНЕ НА ВЕНТИЛАТОРА ЧРЕЗ ОКАЧВАНЕ - MONTÁŽ VENTILÁTORA POMOCOU TYČE

Vuelva a colocar el pasador.

Torni a col·locar el passador.

Reinsert the pin.

Remettez la broche en place.

Collocare nuovamente il perno.

Volte a colocar o passador.

Setzen Sie den Stift wieder ein.

català

español

english

français

italiano

portugês

deustch

Plaats de veiligheidspen terug op zijn plaats.

ȫɈƇɈɁȾɋɔɊɋȾɇȺɆɒɋɈɅƇɈɌɄɗɆɂ

Вновь установите штифт.

;OPWVOBTBǒUFQSǾDIPELV

Załóż z powrotem zawleczkę.

Поставете отново обезопасителния щифт.

Zasuňte bezpečnostný kolík späť na miesto.

nederlands

eλληνικη

česky

ȉȢȓȋȈȘșȒȐ

русский

polski

slovenčina

Zet de veiligheidspen en de splitpen vast.

Draai de schroef die door de veiligheidspen gaat goed aan.

Τοποθετήστε το μπουλόνι και τη φουρκέτα.

ȪɍɕɇɋȾɋɀɆȻɕȽȺɃȺɂɊɋȾɉȾɚɊɋȾɋɈɅƇɈɌɄɗɆɂ

Установите штифт и вилку.

Зажмите винт, который удерживает штифт.

/BTBǒUFLBCFMPWPVQSǾDIPELVB[ÈWMBǏLV

%PUÈIOǔUFÝSPVCLVQFWOǔOÓQSǾDIPELZ

Załóż zawleczkę iuchwyt.

Dokręć śrubę podtrzymującą zawleczkę.

Coloque el pasador y la horquilla.

Apriete el tornilllo que sugeta el pasador.

Cez kolík pretiahnite svorku.

Dotiahnite skrutku, ktorá pripevňuje kolík.

nederlands

eλληνικη

česky

ȉȢȓȋȈȘșȒȐ

русский

polski

slovenčina

Coloque el pasador y la horquilla.

Apriete el tornilllo que sujeta el pasador.

Col·loqui el passador i la forqueta.

Estrenyi el clau que subjecta el passador.

Insert the pin and clevis.

Tighten the screw holding the pin in place.

Fixez la broche et l'agrafe.

Serrez la vis qui sert à xer la broche.

Collocare il perno e la coppiglia.

Serrare la vite che ssa il perno.

Coloque o passador e o gancho.

Aperte o parafuso que xa o passador.

Setzen Sie den Stift und die Gabel ein.

Ziehen Sie die Schraube, die den Stift hält, fest.

català

español

english

français

italiano

portugês

deustch

A.4

A.5

CÓMO MONTAR EL VENTILADOR A RAS DE TECHO - COM MUNTAR EL VENTILADOR A RAN DE SOSTRE - HOW TO INSTALL THE FAN FLUSH AGAINST THE CEILING - COMMENT

MONTER LE VENTILATEUR À RAS DU PLAFON - COME MONTARE IL VENTILATORE A LIVELLO DEL SOFFITTO - MONTAR O VENTILADOR RASO AO TECTO - MONTAGE DES VENTILA-

TORS FLACH AN DER DECKE - INSTALLATIE VAN VENTILATOR: VERZONKEN IN PLAFOND - CΟΔΗΓΙΕΣ ΤΟΠΟΘΕΤΗΣΗΣ ΤΟΥ ΑΝΕΜΙΣΤΗΡΑ ΕΦΑΠΤΟΜΕΝΟΥ ΣΤΗΝ ΟΡΟΦΗ - КАК

УСТАНОВИТЬ ВЕНТИЛЯТОР ВРОВЕНЬ С ПОТОЛКОМ - NÁVOD K PŘISAZENÉ MONTÁŽI VENTILÁTORU - SPOSÓB INSTALACJI WENTYLATORA BEZPOŚREDNIO PRZY SUFICIE -

МОНТИРАНЕ НА ВЕНТИЛАТОРА НАРАВНО С ТАВАНА - MONTÁŽ VENTILÁTORA PRIAMO POD STROP

català

español

english

français

italiano

portugês

deustch

Pase los cables a través del orón y sujételo con los tornillos.

Passi els cables a través del oró i subjecti-ho amb els cargols.

Pass the wires through the euron and fasten it with screws.

Passez les câbles au travers du euron et xez celui-ci avec les vis.

Passare i cavi attraverso la calotta e ssarla con le viti.

Passe os cabos através do orão e xe-o com os parafusos.

Führen Sie die Kabel durch die Rosette und befestigen Sie ihn mit

den Schrauben.

nederlands

eλληνικη

русский

česky

polski

ȉȢȓȋȈȘșȒȐ

slovenčina

Voer de kabels door de afdekkingskap en bevestig deze met de schroeven

Περάστε τα καλώδια μέσα από τη στεφάνη και στερεώστε τη με τις βίδες.

Проведите провода через потолочную розетку и закрепите ее винтами.

1SPWMÏLOǔUFLBCFMZP[EPCOâNLSZUFNBQPNPDÓÝSPVCǾLSZUVQFWOǔUF

Przeciągnij kable przez część mocowaną do sutu ipodtrzymaj ją śrubami.

Прекарайте кабелите през розетката и я закрепете с болтовете.

Preveďte káble cez kryt podstavca a potom kryt pripevnite pomocou

skrutiek.

B.1

C/. Dinámica, nº1 - Polígono Industrial Santa Rita - 08755 Castellbisbal - Barcelona - Spain

Tel. 902 165 166 - +34 93 772 39 49 - Fax. +34 93 772 00 18 faro@lorefar.com - www.faro.es pag. 9

C/. Dinámica, nº1 - Polígono Industrial Santa Rita - 08755 Castellbisbal - Barcelona - Spain

Tel. 902 165 166 - +34 93 772 39 49 - Fax. +34 93 772 00 18 faro@lorefar.com - www.faro.es pag. 10

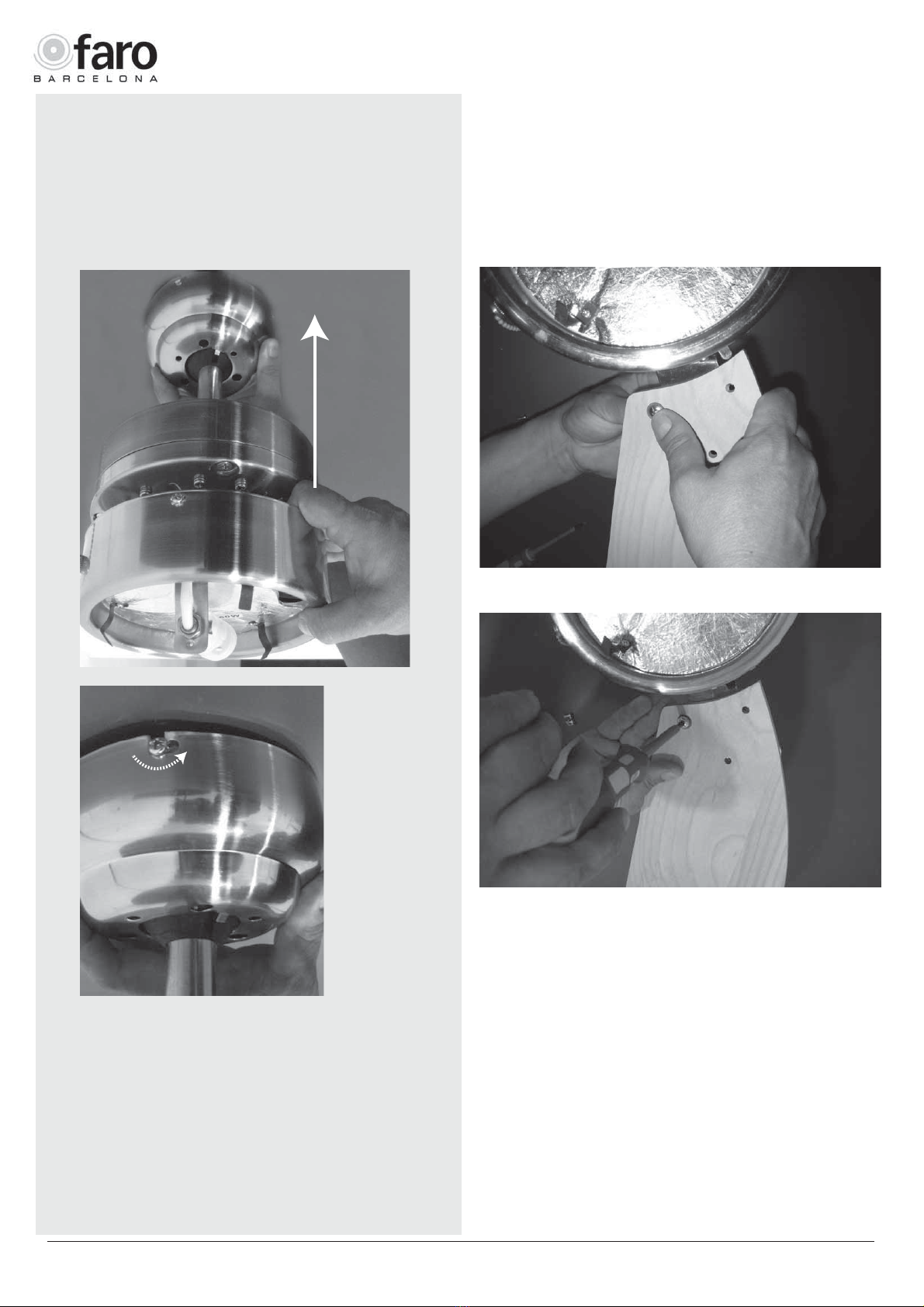

MONTAJE DEL SOPORTE DE LAS PALAS - MUNTATGE DEL SUPORT DE LES PALES -

MOUNTING THE BLADE BRACKET - MONTAGE DU SUPPORT DES PALES - MONTAG-

GIO DEL SUPPORTO DELLE PALE - MONTAGEM DO SUPORTE DAS PÁS - MONTAGE

DER FLÜGELHALTERUNG - INSTALLATIE VAN DE DRAGER VAN DE BLADEN -

ΤΟΠΟΘΕΤΗΣΗ ΤΗΣ ΒΑΣΗΣ ΤΩΝ ΠΤΕΡΥΓΙΩΝ - УСТАНОВКА ОПОРЫ ЛОПАСТЕЙ -

MONTÁŽ NOSIČŮ LOPATEK - INSTALACJA ELEMENTU MOCUJĄCEGO SKRZYDŁA -

МОНТАЖ НА ОПОРАТА НА ПЕРКИТЕ - MONTÁŽ NOSNÍKA LOPATIEK

Coloque el soporte. Asegúrese de que los tornillos quedan bien apretados.

Col·loqui el suport. Asseguri's que els cargols queden ben apretats.

Put the bracket in place. Make sure the screws are tightened.

Placez le support. Assurez-vous que les vis sont bien serrées.

Collocare il supporto. Controllare che le viti siano ssate correttamente al

sotto.

Coloque o suporte. Assegure-se de que os parafusos cam bem apertados.

Setzen Sie die Halterung ein. Versichern Sie sich, dass die Schrauben fest

angezogen sind.

Plaats de drager. Controleer of de schroeven goed zijn aangedraaid.

ȫɈƇɈɁȾɋɔɊɋȾɋɀȻɒɊɀȚȾȻȺɂɐɁȾɕɋȾɗɋɂɈɂȻɕȽȾɑȾɕɆȺɂɃȺɄɒɊɍɂȼɅɓɆȾɑ

Установите опору. Убедитесь в том, что винты хорошо зажаты.

Nasaďte nosič. Ujistěte se, že jsou šrouby dobře dotaženy.

Załóż element mocujący skrzydła. Upewnij się, że śruby są mocno zamocowane

Поставете опората. Проверете дали болтовете са добре затегнати.

Pripevnite nosník. Pevne dotiahnite jednotlivé skrutky.

català

español

english

français

italiano

portugês

deustch

nederlands

eλληνικη

česky

ȉȢȓȋȈȘșȒȐ

русский

polski

slovenčina

Draai de schroef van de drager van

de bladen los.

Αφαιρέστε τη βίδα της βάσης των

πτερυγίων.

Снимите винт опоры лопастей.

Odstraňte nosný šroub lopatek.

Wyjmij śrubę zelementu

mocującego skrzydła.

Отстранете болта на опората на

перките.

Odskrutkujte skrutku nosníka

lopatiek.

Quite el tornillo de soporte de las

palas.

Tregui el cargol.

Remove the blade support screw.

Enlevez la vis du support des pales.

Togliere la vite di supporto delle

pale.

Retire o parafuso de suporte das pás.

Entfernen Sie die Schraube für die

Flügelhalterung.

cat

esp

eng

fra

ita

por

deu

ned

eλλ

čes

ȉȢȓ

рус

pol

slo

5.1

5.2

CONECTAR EL VENTILADOR AL SOPORTE - CONNECTAR EL VENTILADOR Al SUPORT

CONNECT THE FAN TO THE BRACKET - COLLEGARE IL VENTILATORE AL SUPPORTO

LIGAR O VENTILADOR AO SUPORTE - VERBINDEN DES VENTILATORS MIT DER

HALTERUNG - BEVESTIGING VAN DE VENTILATOR AAN DE BEVESTIGINGSPLAAT

ΣΥΝΔΕΣΗ ΤΟΥ ΑΝΕΜΙΣΤΗΡΑ ΣΤΗ ΒΑΣΗ- ПОДКЛЮЧЕНИЕ ВЕНТИЛЯТОРА К ОПОРЕ

PŘIPOJENÍ VENTILÁTORU K MONTÁŽNÍMU KOTOUČI- MOCOWANIE WENTYLATORA

DO ELEMENTU MOCUJĄCEGO - CВЪРЗВАНЕ НА ВЕНТИЛАТОРА КЪМ ОПОРАТА

PRIPOJENIE VENTILÁTORA K PODSTAVCU

Asegurese de que el conector está bien colocado.

Asseguri's que el connector està ben col·locat.

Make sure the connector is properly in place.

Assurez-vous que le connecteur est bien placé.

Controllare che il connettore sia collocato correttamente.

Assegure-se de que o conector está bem colocado.

Versichern Sie sich, dass die Kabelmue richtig angebracht ist.

Controleer of de connector goed is geplaatst.

ȚȾȻȺɂɐɁȾɕɋȾɗɋɂɋɈȻɘɊɅȺɓɎȾɂɋɈƇɈɁȾɋɀɁȾɕɃȺɄɒ

Убедитесь в том, что коннектор хорошо установлен.

Ujistěte se, že je konektor správně umístěn.

Upewnij się, że złączka jest prawidłowo założona.

Проверете дали съединителят е добре поставен.

Skontrolujte, či je konektor dobre zapojený.

català

español

english

français

italiano

portugês

deustch

nederlands

eλληνικη

česky

ȉȢȓȋȈȘșȒȐ

русский

polski

slovenčina

C/. Dinámica, nº1 - Polígono Industrial Santa Rita - 08755 Castellbisbal - Barcelona - Spain

Tel. 902 165 166 - +34 93 772 39 49 - Fax. +34 93 772 00 18 faro@lorefar.com - www.faro.es pag. 11

7.2

7.1

COLGAR EL VENTILADOR - PENJAR ELVENTILADOR - HANGING THE FAN - SUSPEN-

DRE LE VENTILATEUR - FISSARE IL VENTILATORE - PENDURAR O VENTILADOR

AUFHÄNGEN DES VENTILATOR- DE VENTILATOR PLAATSEN - ΑΝΑΡΤΗΣΗ ΤΟΥ

ΑΝΕΜΙΣΤΗΡΑ - КАК ПОДВЕСИТЬ ВЕНТИЛЯТОР - ZAVĚŠENÍ VENTILÁTORU -

ZAKŁADANIE WENTYLATORA - ОКАЧАВАНЕ НА ВЕНТИЛАТОРА - ZAVESENIE

VENTILÁTORA

8.1

8.2

MONTAJE DE LAS PALAS - MUNTATGE DE LES PALES - HANGING THE FAN - MONTAGE

DES PALES - MONTAGGIO DELLE PALE - MONTAGEM DAS PÁS - MONTAGE DER

FLÜGEL - PLAATSEN VAN DE BLADEN - ΤΟΠΟΘΕΤΗΣΗΤΩΝ ΠΤΕΡΥΓΙΩΝ - УСТАНОВКА

ЛОПАСТЕЙ - MONTÁŽ LOPATEK - INSTALACJA SKRZYDEŁ - MOНТАЖ НА

КОМПЛЕКТА ЗА ОСВЕТЛЕНИЕ - MONTÁŽ LOPATIEK

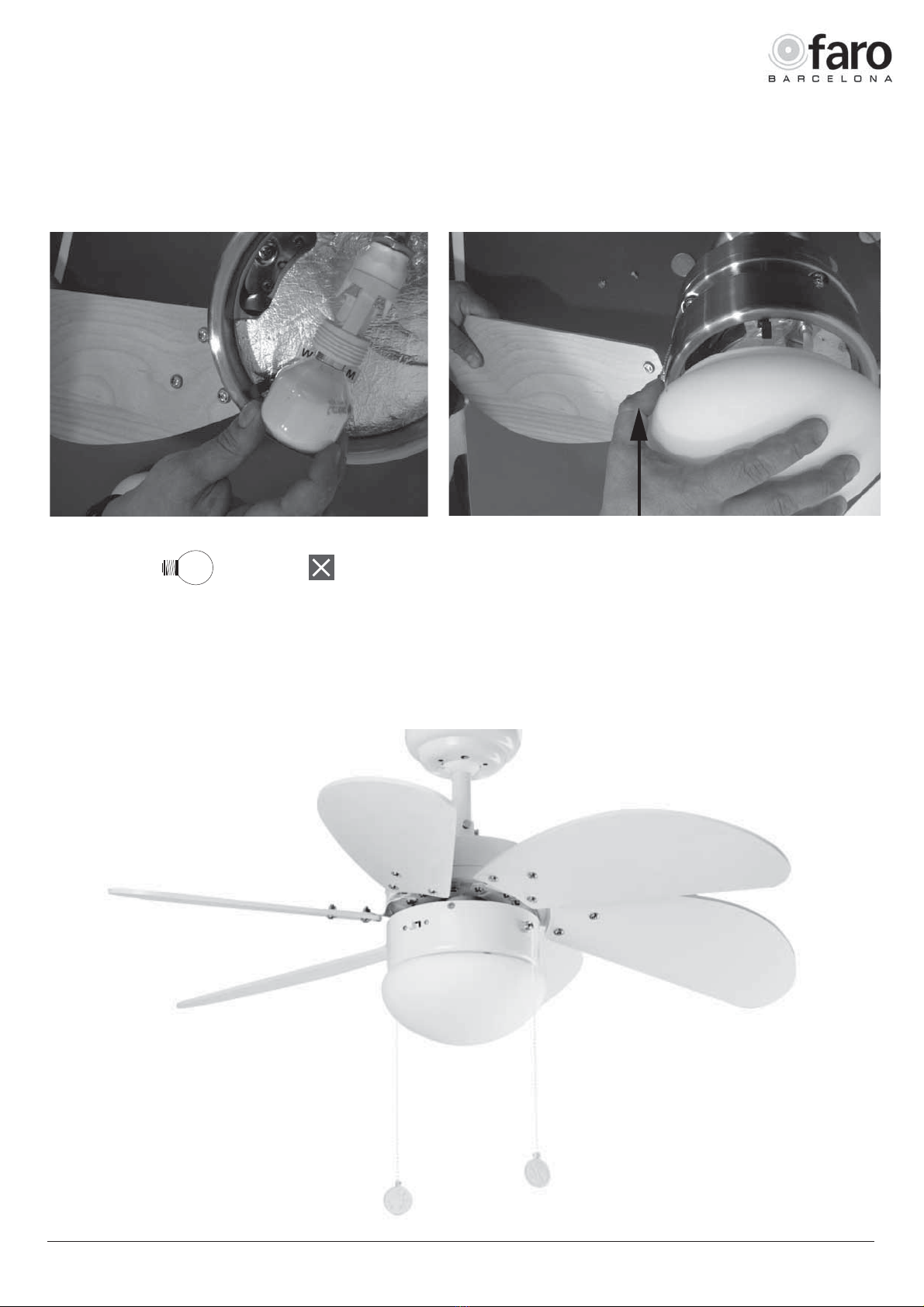

MONTAR EL KIT DE LUZ - MUNTATGE DEL KIT DE LLUM - INSTALLING THE LIGHT FIXTURE KIT -MONTAGE DU KIT D'ÉCLAIRAGE - MONTARE IL KIT LUCE - MONTAR O KIT DE

ILUMINAÇÃO - MONTAGE DER BELEUCHTUNGSEINHEIT - PLAATSEN VAN DE VERLICHTINGSSET -ΤΟΠΟΘΕΤΗΣΗ ΤΟΥ ΚΙΤ ΦΩΤΙΣΜΟΥ - УСТАНОВКА КОМПЛЕКТА

ОСВЕЩЕНИЯ - MONTÁŽ SVÍTIDLA - INSTALACJA ELEMENTÓW OŚWIETLENIA - MOНТАЖ НА КОМПЛЕКТА ЗА ОСВЕТЛЕНИЕ - MONTÁŽ SVIETIDLA

1 x E14 max. 40w

9.1 9.2

C/. Dinámica, nº1 - Polígono Industrial Santa Rita - 08755 Castellbisbal - Barcelona - Spain

Tel. 902 165 166 - +34 93 772 39 49 - Fax. +34 93 772 00 18 faro@lorefar.com - www.faro.es pag. 12

La posición del interruptor de velocidades para tiempo caluroso o frío depende de

factores tales como tamaño de la habitación, altura del raso, número de ventilado-

res, etc. El interruptor deslizante controla la dirección de rotación, hacia delante o

hacia atrás.

Tiempo caluroso / posición abajo – (Hacia delante) El ventilador gira en el sentido

contra horario. Una circulación de aire descendente crea un efecto de enfriamiento

como se muestra en la ilustración A. Esto permite regular el acondicionador de aire

a una temperatura más alta sin afectar el confort.

Tiempo frío / posición arriba – (Hacia delante) El ventilador gira en el sentido

horario. Una circulación de aire ascendente mueve el aire caliente del área del techo

como se muestra en la ilustración B. Esto permite regular la calefacción a una

temperatura más baja sin afectar el confort.

NOTA: Apagar el ventilador y esperar hasta que las palas se hayan detenido antes de

cambiar la posición del interruptor deslizante

OPERACIÓN

Activar ventilador y comprobar su funcionamiento. La cadena controla la velocidad

del ventilador de la siguiente manera:

a) Un tirón – velocidad alta

b) Dos tirones – velocidad media

c) Tres tirones – velocidad baja

d) Cuatro tirones – apagado

El interruptor deslizante controla la dirección de rotación, hacia delante o hacia

atrás.

MANTENIMIENTO

1. Debido al movimiento natural del ventilador, algunas conexiones podrían

soltarse. Revisar las conexiones de soporte, los soportes y las jaciones de las palas

dos veces al año. Asegurar que estén rmes.

2. Limpiar el ventilador para ayudar a mantener su apariencia de nuevo por años.

No usar agua para limpiar; se puede dañar el motor, o la madera, o posiblemente

causar electrochoque.

3. Usar solamente un paño suave para evitar rayar el acabado. El cromado esta

sellado con una capa de laca para minimizar la decoloración o deslustre.

4. No es necesario engrasar el ventilador. El motor tiene rodamientos lubricados

permanentemente.

GUÍA DE LOCALIZACIÓN DE AVERÍAS

El ventilador no arranca

1. Revisar los fusibles o interruptor de circuitos principales y secundarios.

2. Revisar las conexiones del bloque de terminales según lo indicado en la

instalación.

ATENCIÓN : Asegurar de cortar la electricidad principal.

3. Asegurar que el interruptor deslizante esté rmemente en la posición de arriba o

abajo. El ventilador no funciona cuando el interruptor está en la mitad.

4. Asegurar que se quitaron las lengüetas estabilizadoras del motor.

5. Si el ventilador todavía no funciona, llamar a un electricista cualicado. No tratar

de reparar las conexiones eléctricas internas sin tener experiencia para hacerlo.

El ventilador hace ruido

1. Asegurar que todos los tornillos en la caja del motor estén apretados.

2. Asegurar que los tornillos que jan el soporte de la paleta al motor estén

apretados.

3. Si se usa un conjunto de luces opcional, asegurar que los tornillos que sujetan las

pantallas de vidrio estén apretadas a mano. Asegurar que la bombilla esté bien

rme en el receptáculo y que no este tocando la pantalla de vidrio. Si la vibración

persiste, sacar la pantalla e instalar una bande de caucho de ¼”en el cuello de la

pantalla de vidrio para que actúe de aislante. Reponer la pantalla y apretar los

tornillos contra la banda de caucho.

4. Algunos motores son sensibles a las señales de los controles de velocidad

variable de estado sólido. NO USAR este tipo de control.

5. Permitir un periodo de asentamiento de 24 horas. La mayoría de los ruidos

asociados con un ventilador nuevo desaparecen después de este periodo.

El ventilador se bambolea

Todas las palas están contrapesadas y agrupadas por peso. Las maderas naturales

varían en densidad, lo cual puede causar el bamboleo del ventilador aunque las

palas estén emparejadas por peso. Los procedimientos siguientes deben eliminar la

mayoría del bamboleo. Revisar el bamboleo después de cada paso.

1. Revisar que todas las palas estén rmemente atornilladas en los soportes de las

palas.

2. Asegurar que todos los soportes de las palas estén rmemente sujetos al motor.

3. Asegurar que el escudete y los soportes de montaje estén rmemente apretados

a la viga del techo.

4. La mayoría de los problemas de bamboleo del ventilador se deben a que los

niveles de las palas están desiguales. Comprobar este nivel seleccionando un punto

en el techo encima de la punta de una de las palas. Medir esta distancia como se

muestra en la gura 1. manteniendo la medida dentro de 1/8”, girar el ventilador

hasta que la próxima pala quede en posición para medida. Repetir con cada pala.

Si no todos los niveles son iguales, se pueden ajustar de la siguiente manera. Para

ajustar la punta de una pala hacia abajo, insertar una arandela (no suministrada)

entre la pala y el soporte de la pala en el tornillo más cerca del motor . Para ajustar

la punta de una pala hacia arriba, insertar la arandela (no suministrada) entre la pala

y el soporte de la pala en los dos tornillos más lejos del motor .

Si el bamboleo de la pala todavía es notorio, intercambiar dos palas adyacentes

para redistribuir el peso y posiblemente lograr un funcionamiento más suave.

La luz no se enciende

1. Revisar que el conector moles de la caja del interruptor está conectado.

2. Revisar se hay bombillas quemadas.

3. Si el kit de luz todavía no funciona, pedir la ayuda de un electricista cualicado.

La posició de l'interruptor de velocitats per a temps calorós o fred depèn de factors

tals com a grandària de l'habitació, altura del ras, nombre de ventiladors, etc.

L'interruptor lliscant controla l'adreça de rotació, cap a davant o cap a enrere.

Temps calorós / posició a baix – (Cap a davant) El ventilador gira en el sentit contra

horari. Una circulació d'aire descendent crea un efecte de refredament com es

mostra en la il·lustració A. Això permet regular el condicionador d'aire a una

temperatura més alta sense afectar el confort.

Temps fred / posició a dalt – (Cap a davant) El ventilador gira en el sentit horari. Una

circulació d'aire ascendent mou l'aire calent de l'àrea del sostre com es mostra en la

il·lustració B. Això permet regular la calefacció a una temperatura més baixa sense

afectar el confort.

NOTA: Apagar el ventilador i esperar ns que les pales s'hagin detingut abans de

canviar la posició de l'interruptor lliscant

OPERACIÓ

Activar ventilador i comprovar el seu funcionament. La cadena controla la velocitat

del ventilador de la següent manera:

a) Una estirada – velocitat alta

b) Dues estirades – velocitat mitjana

c) Tres estirades – velocitat baixa

d) Quatre estirades – apagat

L'interruptor lliscant controla l'adreça de rotació, cap a davant o cap a enrere.

MANTENIMENT

1. A causa del moviment natural del ventilador, algunes connexions podrien

deixar-se anar. Revisar les connexions de suport, els suports i les xacions de les

pales dues vegades a l'any. Assegurar que estiguin ferms.

2. Netejar el ventilador per ajudar a mantenir la seva aparença de nou per anys. No

usar aigua *pa *ra netejar; es pot danyar el motor, o la fusta, o possiblement causar

*electrochoque.

3. Usar solament un drap suau per evitar *rayar l'acabat. El *cromado aquesta

segellat amb una capa de *laca per minimitzar la *decoloración o desenllustrament.

4. No és necessari greixar el ventilador. El motor té rodaments *lubricados

permanentment.

GUIA DE LOCALITZACIÓ D'AVARIES

El ventilador no arrenca

1. Revisar els fusibles o interruptor de circuits principals i secundaris.

2. Revisar les connexions del bloc de terminals segons l'indicat en la instal·lació.

ATENCIÓ : Assegurar de tallar l'electricitat principal.

3. Assegurar que l'interruptor lliscant estigui fermament en la posició d'a dalt o a

baix. El ventilador no funciona quan l'interruptor està en la meitat.

4. Assegurar que es van llevar les llengüetes estabilitzadores del motor.

5. Si el ventilador encara no funciona, cridar a un electricista qualicat. No tractar de

reparar les connexions elèctriques internes sense tenir experiència per fer-ho.

El ventilador fa soroll

"TTFHVSBSRVFUPUTFMTDBSHPMTFOMBDBJYBEFMNPUPSFTUJHVJOBUBQFÕUT

2. Assegurar que els cargols que xen el suport de la paleta al motor estiguin

BUBQFÕUT

3. Si s'usa un conjunt de llums opcional, assegurar que els cargols que subjecten les

pantalles de vidre estiguin estretes a mà. Assegurar que la bombeta estigui ben

ferma en el receptacle i que no est tocant la pantalla de vidre. Si la vibració

persisteix, treure la pantalla i instal·lar una *bande de cautxú de ¼”en el coll de la

QBOUBMMBEFWJESFQFSRVÒBDUVÕEhBÕMMBOU3FQPTBSMBQBOUBMMBJFTUSÒOZFSFMTDBSHPMT

contra la banda de cautxú.

4. Alguns motors són sensibles als senyals dels controls de velocitat variable d'estat

sòlid. NO UTILITZAR aquest tipus de control.

5. Permetre un període d'assentament de 24 hores. La majoria dels sorolls associats

amb un ventilador nou desapareixen després d'aquest període.

El ventilador es tentineja

Totes les pales estan contrapesades i agrupades per pes. Les fustes naturals varien

en densitat, la qual cosa pot causar el tentinejo del ventilador encara que les pales

estiguin aparellades per pes. Els procediments següents han d'eliminar la majoria

del tentinejo. Revisar el tentinejo després de cada pas.

1. Revisar que totes les pales estiguin fermament cargolades en els suports de les

pales.

2. Assegurar que tots els suports de les pales estiguin fermament subjectes al

motor.

3. Assegurar que el *escudete i els suports de muntatge estiguin fermament estrets

a la biga del sostre.

4. La majoria dels problemes de tentinejo del ventilador es deuen al fet que els

nivells de les pales estan desiguals. Comprovar aquest nivell seleccionant un punt

en el sostre damunt de la punta d'una de les pales. Mesurar aquesta distància com

es mostra en la gura 1. mantenint la mesura dins d'1/8”, girar el ventilador ns que

la propera pala quedi en posició per a mesura. Repetir amb cada pala. Si no tots els

nivells són iguals, es poden ajustar de la següent manera. Per ajustar la punta d'una

pala cap avall, inserir una volandera (no subministrada) entre la pala i el suport de la

pala en el cargol més prop del motor . Per ajustar la punta d'una pala cap amunt,

inserir la volandera (no subministrada) entre la pala i el suport de la pala en els dos

cargols més lluny del motor .

Si el tentinejo de la pala encara és notori, intercanviar dues pales adjacents per

redistribuir el pes i possiblement aconseguir un funcionament més suau.

La llum no s'encén

1. Revisar que el connector mols de la caixa de l'interruptor està connectat.

2. Revisar s'hi ha bombetes cremades.

3. Si el *kit de llum encara no funciona, demanar l'ajuda d'un electricista qualicat.

español

català

C/. Dinámica, nº1 - Polígono Industrial Santa Rita - 08755 Castellbisbal - Barcelona - Spain

Tel. 902 165 166 - +34 93 772 39 49 - Fax. +34 93 772 00 18 faro@lorefar.com - www.faro.es pag. 13

The position of the speed switch for hot or cold weather depends on factors such

as room size, ceiling height, number of fans, etc. The sliding switch controls fan

rotation: forwards or backwards.

Hot weather / down - (forwards). The fan rotates anti-clockwise.

Downward airow creates a cooling eect, as shown in Figure A.

This makes it possible to set the air conditioner to a higher temperature without

aecting comfort.

Cold weather / up - (forwards). The fan rotates clockwise. Upward airow

displaces warm air from the ceiling area, as shown in Figure B. This makes it

possible to set the heating system to a lower temperature without aecting

comfort.

NOTE: Turn the fan o and wait until the blades stop completely before changing

the sliding switch position.

OPERATING

Connect electricity and test the ceiling fan. The Fan Pull Cord controls power to

the fan. It has four settings in sequence:

a) high

b) medium

c) low

d) o

The reversing switch for hot or cold weather depends on factors such as the size

of the room, height of the ceiling, number of ceiling fans, etc. The reversing

switch controls the direction of the fan.

Hot weather/downward –The fan will turn in a counter clockwise direction. A

downward air circulation creates a cooling.

This allows you to regulate the air conditioner to a higher temperature without

aecting your comfort.

Cold weather/upward – The fan will turn in a clockwise direction. An upward air

circulation will distribute the warmer air

trapped at the ceiling around the room without causing a draft. This allows you to

regulate the heating to a lower

temperature without aecting your comfort.

NOTE: To change the direction of air ow, turn the fan o and let it come to a

complete stop.

MAINTENANCE

1. As fans tend to move during operation, some connections may loosen. Check

the supporting screws, brackets and blade attachments twice a year to ensure

that they are secure.

2. Cleaning the fan helps to maintain its appearance for years. Do not use water

when cleaning. This could damage the motor or the blades and could cause

electrocution.

3. Use a soft brush or lint-free cloth to prevent scratching the surface.

4. There is no need to oil the motor as the bearings are permanently lubricat

TROUBLE-SHOOTING GUIDE

The fan does not start

1. Check the fuses and circuit breakers.

2. Review the connections of the terminal block according to the indications in

the installation.

Ensure the power is o before doing this.

3. Make sure that the sliding switch is rmly in the position of up or down. The

ventilator does not work when the button is in the middle.

4. Make sure that the stabilizing tongue-pieces of the motor are o.

5. Finally if the fan will not start call an electrician do not attempt to touch the

internal parts.

The fan is noisy

1. Check that the screws in the motor casing are attached correctly.

2. Check that the screws fastening the blade brackets to the engine block are

properly tightened.

3. If using an optional light tting, ensure the glass is properly tted and / or the

screws holding the glass are rm.

4. If a solid state speed control has been tted this can cause noises in the motor

do not use these control.

5. Allow at least 24 hours for the fan to settle, as many noise will go away. Each

blade set is weighed and is a complete set, if installing more than one fan do not

mix the blades as this can cause wobble.

The fan oscillates

1. Check the blades are securely fastened to the holders.

2. Check the blade holders are tight on the motor

3. Ensure the mounting bracket is properly screws to the ceiling.

4. Interchange opposite blade sets if need be

In general , wobble is caused by the blade not cutting the air at the same point

measure down from the ceiling and make sure each blade is at the same height

to the ceiling, if they are not a small adjustment can be made by hand by slightly

bending the blade and bracket. If a major adjustment is needed insert a washer

(not provided)

The light does not ignite

1. Check the terminal connections are tight.

2. Check for blown bulbs

3. If the light is still not working contact an electrician

L’établissement de la vitesse du ventilateur lors de température chaude ou froide

repose sur trois facteurs tel la grandeur de la pièce, la hauteur du plafond, le

nombre de ventilateurs, etc.. Utiliser l’interrupteur a sens inverse pour changer la

direction du tour du ventilateur..

Temps chaud/position vers le bas – le ventilateur tourne dans le sens anti-horaire.

Une circulation d'air vers le bas produit un refroidissement de l’air. Ceci permet de

régler le climatiseur à une température plus élevée sans diminution de niveau de

confort.

Temps froid/position vers le haut – le ventilateur tourne dans le sens horaire. Une

circulation d'air vers le haut déplace l'air chaud stagnant de la région du plafond.

Ceci permet de régler le chauage à une température plus faible sans diminution

de niveau de confort.

NOTE : Éteindre le ventilateur et attendre jusqu'à ce que les pales se soient

arrêtées avant de changer la position de l'interrupteur glissant.

FONCTIONNEMENT ET ENTRETIEN

Mettre en marche le ventilateur et vérier le fonctionnement du ventilateur.

L’interrupteur à chaînette contrôle la vitesse

du ventilateur comme suit :

a) Un tirage de la chaînette – vitesse élevée

b) Deux tirages de la chaînette – vitesse moyenne

c) Trois tirages de la chaînette – vitesse basse

d) Quatre tirages de la chaînette – mise en arrêt

ENTRETIEN

1. En raison du mouvement naturel du ventilateur, certaines connexions peuvent

se desserrer. Vérier les connexions du support, les supports et les xations de

pale deux fois par an. S’assurer qu’elles soient fermement serrées.

2. Nettoyer périodiquement le ventilateur pour bien maintenir¡r son aspect au l

des ans. Ne pas nettoyer à l’eau. Ceci pourrait endommager le moteur, ou le bois

ou même causer une électrocution.

3. N’utiliser qu’une brosse souple ou un chion non pelucheux pour éviter de

rayer le ni. Le plaquage est scellé avec une couche de laque pour mi8nimiser les

décolorations ou le ternissement.

4. Inutile d’huiler votre ventilateur. Le moteur a des roulements lubriés à vie.

GUIDE DE DÉPANNAGE

Le ventilateur ne démarre pas

1. Vérier le fusible principal et les fusibles secondaires ou les disjoncteurs.

2. Vérier les connexions de la planche à bornes.

ATTENTION : S’assurer que l’alimentation principale est coupée.

3. S’assurer que le commutateur à glissière soit fermement en position haute ou

basse. Le ventilateur ne fonctionne pas lorsque le commutateur est au milieu.

4. S’assurer que les languettes de blocage pour l’expédition aient été retirées du

moteur.

5. Si le ventilateur ne démarre toujours pas, contacter un électricien qualié. Ne

pas essayer de réparer les connexions électriques soi-même.

Le ventilateur fait trop de bruit.

1. Vérier que toutes les vis du boîtier du moteur soient bien serrées (ne pas trop

serrer).

2. Vérier que les vis qui xent le support de pale de ventilateur au moteur soient

serrées.

3. Dans le cas d’utilisation d’un ensemble optionnel d’éclairage, vérier que les vis

bloquant la verrerie soient serrés aux doigts. Vérier que l’ampoule soit bien

vissée dans la douille et qu’elle ne touche pas l’abat-jour en verre.

4. Certains moteurs de ventilateur sont sensibles aux signaux de commandes de

vitesse variable à semi-conducteurs. Ne pas utiliser de commande à vitesse

variable à semi-conducteurs.

5. Compter une période de rodage de 24 heures. La plupart des bruits associés à

un nouveau ventilateur disparaissent au bout de ce temps.

Le ventilateur oscille

Toutes les pales sont pesées et groupées par poids. Les bois naturels varient en

densité ce qui peut faire osciller le ventilateur même si les pales sont associées

par poids.

1. Vérier que toutes les pales soient fermement vissées dans les supports de

pale.

2. Vérier que tous les supports de pale soient fermement vissés sur le moteur.

3. S’assurer que la calotte et le support de xation soient fermement xés au

plafond.

4. La plupart des problèmes d’oscillation de ventilateur sont causés par des

inégalités de niveaux de pales. Vérier ce niveau en choisissant un point sur le

plafond au-dessus de l’extrémité de l’une des pales. Mesurer cette distance. En

maintenant la mesure à 3mm près, faire tourner le ventilateur jusqu’à ce que la

pale suivante soit positionnée pour la mesure. Répéter pour chaque pale. Pour

régler une extrémité de pale vers le bas, insérer une rondelle (non fournie) entre

la pale et le support de pale à la vis la plus proche du moteur. Pour régler une

extrémité de pale vers le haut insérer une rondelle (non fournie) entre la pale et le

support de pale aux deux vis les plus loin du moteur.

5. Si les oscillations de pale se voient encore, échanger deux pales adjacentes

pour redistribuer le poids et éventuellement entraîner un fonctionnement sans

à-coup.

Si le luminaire ne fonctionne pas

1. Vérier que le connecteur molex du boîtier de commutateur soit connecté.

2. Vérier que les ampoules électriques ne soient pas défectueuses.

3. Si l’ensemble d’éclairage ne fonctionne toujours pas, contacter un électricien

qualié.

english

français

C/. Dinámica, nº1 - Polígono Industrial Santa Rita - 08755 Castellbisbal - Barcelona - Spain

Tel. 902 165 166 - +34 93 772 39 49 - Fax. +34 93 772 00 18 faro@lorefar.com - www.faro.es pag. 14

La posizione dell'interruttore della velocità del ventilatore, per la stagione calda

o fredda, dipende da fattori quali le dimensioni della stanza, l'altezza del sotto,

il numero di ventilatori, ecc. L'interruttore scorrevole controlla il senso di

rotazione del ventilatore, in avanti o indietro.

Stagione calda / posizione in basso – (in avanti) Il ventilatore gira in senso

antiorario. L'aria circola in senso discendente creando un eetto di raredda-

mento, come mostrato nell'illustrazione A. Questo permette di regolare la

climatizzazione senza ridurre il livello di comfort.

Stagione fredda / posizione in alto – (indietro). Il ventilatore gira in senso orario.

L'aria circola in senso ascendente e sposta l'aria calda dal sotto, come

mostrato nell'illustrazione B. Questo permette di regolare il riscaldamento senza

ridurre il livello di comfort.

NOTA: Prima di cambiare la posizione dell'interruttore scorrevole, spegnere il

ventilatore e attendere l'arresto completo delle pale.

USO

Azionare il ventilatore per vericarne il funzionamento. La catenella controlla la

velocità del ventilatore nel modo

seguente:

a) Un tiro – velocità alta

b) Due tiri – velocità media

c) Tre tiri – velocità bassa

d) Quattro tiri – spento

L’interruttore a slitta controlla il senso di rotazione, in avanti o indietro

MANUTENZIONE

1. Dato il movimento naturale del ventilatore, alcune connessioni potrebbero

allentarsi. Vericare le connessioni di supporto, i supporti e il ssaggio delle pale

due volte all’anno. Accertarsi del corretto ssaggio.

2. Pulire il ventilatore per evitare i segni d’usura e conservarne un aspetto

nuovo. Durante le operazioni di pulizia, non utilizzare acqua per evitare scosse

elettriche nonché danni al motore o alle componenti in legno.

3. Utilizzare un panno morbido per evitare rigature. La cromatura è ssata

mediante uno strato di lacca che riduce il rischio di scolorimento e di

opacizzazione.

4. Non lubricare il ventilatore. I cuscinetti del motore sono lubricati a vita.

GUIDA ALLA LOCALIZZAZIONE GUASTI

Il ventilatore non si aziona

1. Controllare i fusibili o l’interruttore di circuito principale o secondario.

2. Vericare le connessioni della morsettiera secondo quanto descritto nel

manuale di installazione.

ATTENZIONE : Disinserire la corrente principale.

3. Accertarsi che l’interruttore a slitta sia correttamente posizionato verso l’alto o

verso il basso. Il ventilatore non funziona se l’interruttore è in posizione

intermedia.

4. Accertarsi che le linguette di ssaggio del motore siano state rimosse.

5. Se il ventilatore continua a non funzionare, rivolgersi ad un elettricista

qualicato. Evitare di riparare le connessioni elettriche se non si possiede

un’adeguata competenza.

Il ventilatore è rumoroso

1. Accertarsi che le viti nella cassa del motore siano ben serrate.

2. Vericare che le viti di ssaggio del supporto al motore siano ben serrati.

3. Se si utilizza un gruppo luminoso alternativo, accertarsi che le viti di ssaggio

dei paralumi siano ben serrate. Assicurarsi che la lampadina sia stabile

all’interno dell’alloggio e che non entri in contatto con il paralume. Se la

vibrazione persiste, rimuovere il paralume e applicare una guarnizione in

gomma da ¼”sul collo del paralume. Collocare nuovamente il paralume e

ssare le viti sulla guarnizione.

4. Alcuni motori sono sensibili ai segnali di controllo della velocità variabile.

NON UTILIZZARE questo tipo di controllo.

5. Consentire un periodo di assestamento di 24 ore. Dopo questo periodo molti

rumori scompaiono.

Il ventilatore dondola

Le pale sono bilanciate e raggruppate in base al loro peso. Il legno naturale varia

a seconda della densità; ciò può provocare l’oscillazione del ventilatore, benché

le pale siano raggruppate in base al peso. La maggior parte delle oscillazioni

vengono eliminate seguendo le istruzioni sotto riportate. Vericare l’oscillazione

dopo ogni singola verica.

1. Controllare che le pale siano ben ssate ai loro supporti.

2. Vericare che i supporti delle pale siano ben ssati al motore.

3. Assicurarsi che l’innesto e i supporti di montaggio siano ben ssati alla trave

del sotto.

4. La maggior parte dei problemi legati all’oscillazione del ventilatore sono

causati da uno squilibrio dei livelli delle pale. Vericare il livello selezionando un

punto del sotto al di sopra di una delle pale. Misurare la distanza come

descritto nella gura 1, mantenendosi entro gli 1/8”, ruotare il ventilatore no al

posizionamento della pala successiva. Ripetere l’operazione per tutte le pale del

ventilatore. Se i livelli non sono omogenei, è possibile intervenire come indicato

qua di seguito. Regolare la punta di una pala verso il basso collocando una

rondella (non fornita in dotazione) fra la pala ed il supporto nella vite più vicina

al motore. Regolare la punta di una pala verso l’alto collocando una rondella

(non fornita in dotazione) fra la pala ed il supporto nelle viti più distanti dal

motore.

Se l’oscillazione persiste, interscambiare le due pale adiacenti in modo tale da

distribuire il peso ed ottenere un funzionamento più uido.

A posição do interruptor de velocidades para tempo quente ou frio dependem

de factores tais como o tamanho do compartimento, a altura do tecto, o

número de ventiladores, etc. O interruptor deslizante controla a direcção de

rotação, para a frente ou para trás.

Tempo quente/posição de baixo – (Para a frente) O ventilador roda no sentido

contrário ao dos ponteiros do relógio. Uma circulação de ar descendente cria

um efeito de arrefecimento, como se mostra na ilustração A. Isto permite

regular o condicionador de ar para uma temperatura mais alta, sem afectar o

conforto.

Tempo frio/posição de cima – (Para a frente) O ventilador roda no sentido

horário. Uma circulação de ar ascendente move o ar quente da área do tecto,

como se mostra na ilustração B. Isto permite regular o aquecimento para uma

temperatura mais baixa, sem afectar o conforto.

NOTA: Desligue o ventilador e aguarde até que as pás tenham parado antes de

mudar a posição do interruptor deslizante

UTILIZAÇÃO

Active o ventilador e verique o seu funcionamento. A cadeia controla a

velocidade do ventilador da forma seguinte:

a) Um puxão – velocidade alta

b) Dois puxões – velocidade média

c) Três puxões – velocidade baixa

d) Quatro puxões – desligado

MANUTENÇÃO

1. Devido ao movimento natural do ventilador, algumas ligações poderiam

soltar-se. Reveja as ligações de suporte, os suportes e as xações das pás duas

vezes por ano. Certique-se de que estão rmes.

2. Limpe o ventilador para ajudar a manter o seu aspecto de novo durante

muitos anos. Não use água para limpar; pode-se danicar o motor, ou a

madeira, ou eventualmente provocar choque eléctrico.

3. Use apenas um pano mole para evitar riscar o acabamento. O cromado está

protegido por uma camada de laca para minimizar a descoloração ou deslustre.

4. Não é necessário lubricar o ventilador. O motor tem rolamentos permanen-

temente lubricados.

GUIA DE LOCALIZAÇÃO DE AVARIAS

O ventilador não arranca

1. Reveja os fusíveis ou o interruptor do circuito principal e secundários.

2. Reveja as ligações do bloco de terminais, de acordo com o que se indica na

instalação.

ATENÇÃO: Não se esqueça de cortar a electricidade principal.

3. Certique-se de que o interruptor deslizante se encontra rme na posição de

cima ou de baixo. O ventilador não funciona quando o interruptor está a meio.

4. Certique-se de que foram retiradas as linguetas estabilizadoras do motor.

5. Se mesmo assim o ventilador não funcionar, chame um electricista

qualicado. Não trate de reparar as ligações eléctricas internas sem ter

experiência para o fazer.

O ventilador faz ruído

1. Certique-se de que todos os parafusos da caixa do motor estão bem

apertados.

2. Certique-se de que os parafusos que xam o suporte da pazinha ao motor

estão apertados.

3. Se usar um conjunto de luzes opcional, certique-se de que os parafusos que

xam as telas de vidro estão apertados à mão. Certique-se de que a lâmpada

está bem rme no receptáculo e de que não está a tocar na tela de vidro. Se a

vibração persistir, retire a tela e instale uma tira de borracha de ¼”na parte mais

estreita da tela de vidro, para que funcione como isolador. Reponha a tela e

aperte os parafusos contra a tira de borracha.

4. Alguns motores são sensíveis aos sinais dos controlos de velocidade variável

de estado sólido. NÃO USE este tipo de controlo.

5. Permita um período de assentamento de 24 horas. A maior parte dos ruídos

associados a um ventilador novo desaparecem depois deste período.

O ventilador oscila

Todas as pás estão contrapesadas e agrupadas por peso. As madeiras naturais

variam em densidade, o que pode provocar a oscilação do ventilador, embora

as pás estejam emparelhadas por peso. Os procedimentos seguintes devem

eliminar a maior parte das oscilações. Reveja a oscilação depois de cada passo.

1. Reveja que todas as pás estão rmemente aparafusadas aos suportes das pás.

2. Certique-se de que todos os suportes das pás estão rmemente xos ao

motor.

3. Certique-se de que o escudete e os suportes de montagem do ventilador

estão rmemente apertados contra a viga do tecto.

4. A maior parte dos problemas de oscilação do ventilador deve-se ao facto de

os níveis das pás serem desiguais. Conrme este nível seleccionando um ponto

no tecto acima da ponta de uma das pás. Meça esta distância como se mostra

na gura 1, mantendo a medida dentro de 1/8", rode o ventilador até que a pá

seguinte que em posição para medição. Repita com todas as pás. Se nem

todos os níveis forem iguais, podem-se ajustar da forma seguinte. Para ajustar a

ponta de uma pá para baixo, insira uma anilha (não fornecida) entre a pá e o

suporte da pá no parafuso mais próximo do motor (Figura 2). Para ajustar a

ponta de uma pá para cima, insira a anilha (não fornecida) entre a pá e o

suporte da pá, nos dois parafusos mais afastados do motor.

Se a oscilação da pá não for notória, troque duas pás adjacentes para

redistribuir o peso e eventualmente conseguir um funcionamento mais suave.

italiano

português

C/. Dinámica, nº1 - Polígono Industrial Santa Rita - 08755 Castellbisbal - Barcelona - Spain

Tel. 902 165 166 - +34 93 772 39 49 - Fax. +34 93 772 00 18 faro@lorefar.com - www.faro.es pag. 15

Die jeweilige Laufgeschwindigkeit und damit die jeweilige Wirkung bei Kälte oder Wärme sind

von unterschiedlichen Faktoren wie der Größe des Zimmers, der Höhe der Decke, der Zahl der

betriebenen Ventilatoren, etc. abhängig. Mit dem Schiebeschalter können Sie die Laufrichtung

des Ventilators, d.h. den Vorwärts- oder Rückwärtsbetrieb bestimmen.

Warmes Klima / Schiebeschalter in der unteren Stellung (nach vorn). Der Ventilator dreht im

Uhrzeigersinn. Die nach unten gerichtete Luftbewegung bewirkt wie auf der Abbildung A

dargestellt einen kühlenden Eekt. Damit kann die Klimaanlage auf eine höhere Temperatur

eingestellt werden ohne Einbußen beim Komfort in Kauf zu nehmen.

Kaltes Klima / Schiebeschalter in der oberen Stellung (nach vorn). Der Ventilator dreht gegen

den Uhrzeigersinn. Die nach oben gerichtete Luftbewegung bewegt die warme Luft im

Deckenbereich wie auf der Abbildung B dargestellt einen kühlenden Eekt. Damit kann die

Klimaanlage auf eine niedrigere Temperatur eingestellt werden ohne Einbußen beim Komfort

in Kauf zu nehmen.

HINWEIS: Bevor Sie die Laufrichtung des Ventilators mit Hilfe des Schiebeschalters umkehren,

warten Sie bis die Flügel ganz zum Stillstand gekommen sind

VORGANGSWEISE

Den Ventilator einschalten und das Funktionieren überprüfen. Die Kette kontrolliert die

Geschwindigkeit des

Ventilators auf folgende Weise:

a) Einmal ziehen – hohe Geschwindigkeit

b) Zweimal ziehen – mittlere Geschwindigkeit

c) Dreimal ziehen – niedrige Geschwindigkeit

d) Viermal ziehen – abgestellt

Der Gleitschalter kontrolliert die Richtung der Drehung, vorwärts oder rückwärts

INSTANDHALTUNG

1. Infolge der natürlichen Bewegung des Ventilators könnte es dazu kommen, dass sich einige

"OTDIMàTTFMPTMÚTFOÃCFSQSàGFO4JFEFTIBMC[XFJNBMKÊISMJDIEJF"OTDIMàTTFEFS)BMUFSVOHFO

die Halterungen und die Befestigungen der Flügel. Vergewissern Sie sich, dass sie fest

angeschraubt sind.

2. Den Ventilator reinigen, um diesem noch jahrelang ein neues Aussehen zu verleihen. Für die

Reinigung kein Wasser benutzen, dieses könnte dem Motor schaden und dem Holz des

Ventilatora, als auch einen Kurzschluss auslösen.

3. Nur ein weiches Tuch verwenden um zu verhindern, dass die äußere Schicht des Ventilator

verkratzt wird. Die Verchromung ist mit einer Lackschicht versiegelt, damit sie nicht farb- und

glanzlos wird.

4. Eine Schmierung des Ventilators ist nicht notwendig. Der Motor verfügt über permanent

geölte Wälzlager.

ANLEITUNG ZUR FEHLERERMITTLUNG

Der Ventilator setzt sich nicht in Gang

1. Die Sicherungen und Schalter am Hauptstrom- und Nebenstromkeislauf prüfen.

2. Die Anschlüsse am Kasten für Endanschlüsse, gemäß den Anweisungen für die Installation,

überprüfen.

ACHTUNG: Vergewissern Sie sich, dass die elektrische Hauptleitung

ausgeschaltet ist.

3. Vergewissern Sie sich, dass der Gleitschalter ganz genau auf der Position "Oben" oder auch

auf der Position "Unten" steht. Der Ventilator funktioniert nicht, wenn sich der Schalter in der

Mitte bendet.

ÃCFSQSàGFOPCEJF,FJMGFEFSO[VS4UBCJMJTJFSVOHEFT.PUPSTIFSBVTHFOPNNFOXPSEFOTJOE

5. Sollte der Ventilator immer noch nicht funktionieren, dann muss ein qualizierter Elektriker

gerufen werden. Auf keinen Fall versuchen die inneren elektrischen Anschlüsse zu reparieren,

wenn man keine Erfahrung von diesem Fachbereich besitzt.

Der Ventilator verursacht Geräusche

1. Vergewissern Sie sich, dass alle Schrauben am Gehäuse des Motors angezogen sind.

ÃCFSQSàGFOPCEJF4DISBVCFOEJFEJF)BMUFSVOHEFS'MàHFMBOEFO.PUPSCFGFTUJHFO

festgezogen sind.

3. Sollte man eine andere Einheit von Lichtern benutzen, als die angegebene, muss man sich

vergewissern, dass die Schrauben, die die Glasabschirmung festhalten, von Hand angezogen

worden sind. Sich vergewissern, dass die Glühbirne fest in ihrer Fassung sitzt und dass sie die

Glasabschirmung nicht berührt. Sollten die Vibrationen des Ventilators weiterhin bestehen

bleiben, muss die Glasabschirmung herausgenommen werden und ein Gummiband von ¼”

am Hals der Abschirmung, zwecks Abdichtung, eingesetzt werden. Die Glasabschirmung

wieder einsetzen und die Schrauben gegen das Gummiband festanziehen.

4. Einige Motore reagieren sehr sensibel auf Signale von variierbaren Vorrichtungen zur

Geschwindigkeitskontrolle. Diese Art von Kontrollregulierer sollte man NICHT BENUTZEN.

5. Dem Ventilator eine Einlaufzeit von 24 Stunden gewähren. Die meisten Geräusche, die ein

neuer Ventilator aussendet, verschwinden nach Ablauf dieser Zeitspanne von selbst.

Der Ventilator schaukelt hin und her

Alle Flügel sind ausbalanziert und nach Gewicht gruppiert. Das Naturholz ist von unterschiedli-

cher Dicke und dieser Umstand kann das hin und her Schaukeln des Ventilators verursachen,

obwohl die Flügel dem jeweiligen Gewicht nach angeglichen wurden. Folgende Anweisungen

XFSEFOEJFBNNFJTUFOWPSLPNNFOEFO4DIBVLFMCFXFHVOHFOCFIFCFOÃCFSQSàGFO4JFOBDI

jeder durchgeführten Anweisung, ob das Schaukeln noch weiterhin besteht.

1. Prüfen, ob alle Flügel fest an die Halterungen angeschraubt sind.

2. Prüfen , ob alle Halterungen fest mit dem Motor verbunden sind.

3. Prüfen, ob die Schutzverstärkungen und die Halterungen für die Montage fest mit den

Deckenbalken verankert sind.

4. In den meisten Fällen wird das Schaukeln des Ventilator durch eine ungleiche Nivellierung

der Flügel hervorgerufen. Prüfen Sie die gewählte Höhen-Nivellierung an dem Punkt an der

Decke, der sich direkt über die Spitze des Flügel bendet. Messen Sie nun die Entfernung wie

es auf der Abbildung 1 zu sehen ist, achten Sie darauf sich an die Maße innerhalb von 1/8”

halten. Nun den Ventilator drehen bis sich der nächste Flügel in der Position bendet, in der die

Messung vorgenommen werden kann. Diesen Vorgang mit jedem einzelnen Flügel

wiederholen. Sollten die Abmessungen unterschiedlich ausfallen, können diese auf die

folgende Weise justiert werden. Um die Spitze eines Flügels nach unten zu justieren, muss eine

Unterlegscheibe (nicht mitgeliefert) in die Schraube eingesetzt werden, die sich, zwischen dem

Flügel und der Halterung des Flügels, in der unmittelbaren Nähe des Motors bendet. Um die

Spitze eines Flügels nach oben zu justieren, muss eine Unterlegscheibe (nicht mitgeliefert) in

die beiden Schrauben eingesetzt werden, die zwischen dem Flügel und der Halterung des

Flügels am weitesten entfernt von dem Motor sind.

Sollte das Schaukeln der Flügel immer noch bemerkenswert sein, wechseln Sie zwei

angrenzende Flügel untereinander aus, um das Gewicht erneut zu verteilen und dadurch

möglicherweise eine bessere Funktion des Ventilators zu erreichen.

Warm weer / omlaagstand – (Voorwaarts) De ventilator draait tegen de wijzers van de

klok in. Door de dalende luchtcirculatie wordt een afkoelingseect verkregen, zoals wordt

aangegeven op afbeelding A. Zo kan de airconditioning ingesteld worden op een hogere

temperatuur, zonder dat u hierbij moet inboeten aan comfort.

Koud weer / omhoogstand – (Voorwaarts) De ventilator draait met de wijzers van de klok

mee. Door de stijgende luchtcirculatie wordt de warme lucht in de buurt van het plafond

bewogen, zoals wordt aangegeven op afbeelding B. Zo kan de verwarming ingesteld

worden op een lagere temperatuur, zonder dat u hierbij moet inboeten aan comfort.

OPMERKING: Schakel de ventilator uit en wacht tot de bladen tot stilstand zijn gekomen

alvorens de stand van de chuifschakelaar te veranderen

WERKING

De ventilator activeren en de werking controleren. De ketting controleert de snelheid van

de ventilator op de

volgende manier:

a) Eenmaal trekken – hoge snelheid

b) Tweemaal trekken – gemiddelde snelheid

c) Driemaal trekken – lage snelheid

d) Viermaal trekken – uit

ONDERHOUD

1. Door de natuurlijke beweging van de ventilator zouden enkele verbindingen kunnen

loskomen. De verbindingen van de drager, de dragers en de bevestigingen van de bladen

tweemaal per jaar controleren. Ervoor zorgen dat ze stevig bevestigd zijn.

2. De ventilator regelmatig schoonmaken zodat hij er jaren als nieuw uitziet. Geen water

gebruiken om schoon te maken; dit kan de motor beschadigen, of het hout, en dit kan

waarschijnlijk ook een elektroshock veroorzaken.

3. Enkel een zachte doek gebruiken om geen krassen aan te brengen aan de afwerking.

Het chroom is beschermd met een laklaagje om verkleuring of dofheid zoveel mogelijk te

vermijden.

4. Het is niet nodig de ventilator vettig te maken. De motor heeft permanente gesmeerde

lagers.

HANDLEIDING HET LOKALISEREN VAN DEFECTEN

De ventilator start niet

1. De hoofd- en secundaire stoppen en schakelaar van het circuit controleren.

2. De verbindingen van het klemblok controleren zoals aangegeven voor de installatie.

OPGELET: ervoor zorgen dat de hoofdschakelaar van de elektriciteit onderbroken is.

3. Controleren of de schuifschakelaar duidelijk in de positie naar boven of naar beneden

staat. De ventilator werkt niet indien de schakelaar in de helft staat.

4. Ervoor zorgen dat de stabilisatorbladen van de motor werden verwijderd.

5. Indien de ventilator nog niet werkt, haal er dan een professioneel elektricien bij. Niet

proberen om de interne elektrische verbindingen te herstellen zonder dat u over de

nodige ervaring beschikt om dat te doen.

De ventilator maakt lawaai

1. Ervoor zorgen dat alle schroeven in de motorkast vast zitten.

2. Ervoor zorgen dat de schroeven die de drager van het blad aan de motor bevestigen

vast zitten.

3. Indien een optionele lichtkit wordt gebruikt, ervoor zorgen dat de schroeven die de

glazen bladen handmatig zijn vastgedrukt. Ervoor zorgen dat de gloeilamp mooi stevig

zit in de bak en dat de lamp het glazen scherm niet raakt. Indien de trilling voortduurt,

het schermpje uithalen en een strook rubber van ¼”aanbrengen aan de boord van het

glazen scherm opdat het zou dienen als isolator. Het scherm terugplaatsen en de

schroeven indrukken tegen de rubberen strook.

4. Enkele motoren zijn gevoelig voor de signalen van de variabele snelheidscontrole. Dit

soort controle NIET GEBRUIKEN.

5. Er is een aanpassingstijd nodig van 24 uur. De meeste geluiden die een nieuwe

ventilator maakt verdwijnen na deze termijn.

De ventilator schommelt heen en weer

Alle bladen hebben een tegengewicht en zijn gegroepeerd per gewicht. Het natuurlijk

gewicht varieert in dichtheid, wat de ventilator kan doen schommelen, niettegenstaande

het feit dat de bladen een paar vormen per gewicht. De volgende stappen moeten in de

meeste gevallen het schommelen kunnen vermijden. Controleer de schommeling na elke

pas.

1. Controleer of alle bladen stevig zijn vastgeschroefd in de bladdragers.

2. Ervoor zorgen dat alle dragers van de bladen stevig zijn bevestigd aan de motor.

3. Ervoor zorgen dat het beschermplaatje en de montagedragers stevig bevestigd zijn

aan de balk van het plafond.

4. De meeste problemen in verband met het schommelen van de ventilator hebben te

maken met de ongelijke niveaus van de bladen. Dit gekozen niveau controleren op één

punt van het plafond boven het punt van één van de twee bladen. Deze afstand meten

zoals wordt aangetoond in guur 1. en de verhouding moet kleiner dan 1/8”zijn, de

ventilator draaien zodat het volgende blad in de juiste positie hangt om gemeten te

worden. Herhaal dit procédé met elk blad. Indien niet alle niveaus gelijk zijn, dan kunnen

ze op de volgende manier worden aangepast. Om het punt van het ene blad naar het

andere naar beneden af te stellen voegt u best een sluitplaatje in (niet meegeleverd)

tussen het blad en de bladdrager in de schroef die zich het dichtst bij de motor bevindt.

Om het punt van een blad naar boven toe af te stellen, voegt u best een sluitstukje in

(niet meegeleverd) tussen het blad en de bladdrager in de schroeven die het verst

verwijderd zijn van de motor.

Indien de ventilator dan nog schommelt, dan wisselt u best twee aangrenzende bladen

om het gewicht te herverdelen en te zorgen voor een vlottere werking.

deustch

nederlands

C/. Dinámica, nº1 - Polígono Industrial Santa Rita - 08755 Castellbisbal - Barcelona - Spain

Tel. 902 165 166 - +34 93 772 39 49 - Fax. +34 93 772 00 18 faro@lorefar.com - www.faro.es pag. 16

ȢɒɆȾɂȿɓɊɋɀɁɓɊɀƇɉɈɑɋȺɃɒɋɐoȨɉɈɑɋȺȾɅƇɉɗɑȧȺɆȾɅɂɊɋɔɉȺɑƇȾɉɂɊɋɉɓɍȾɋȺɂ

αριστερόστροφα. Μια κυκλοφορία του αέρα προς τα κάτω δημιουργεί ένα αποτέλεσμα

ɏɘɇɀɑɗƇɐɑɊȺɑȽȾɕɎɆȾɂɋɈɊɎɓȽɂɈ"șɌɋɗȾƇɂɋɉɓƇȾɂɋɈɆȺɉɌɁɅɕȿȾɋȺɂɋɈɃɄɂɅȺɋɂɊɋɂɃɗɊȾ

ɅɂȺƇɂɈɌɏɀɄɔɁȾɉɅɈɃɉȺɊɕȺȽɕɎɐɑɆȺȾƇɀɉȾɒȿȾɋȺɂɀɒɆȾɊɔɊȺɑ

ȢɒɆȾɂɃɉɘɈɁɓɊɀƇɉɈɑɋȺɒɆɐoȨɉɈɑɋȺȾɅƇɉɗɑȧȺɆȾɅɂɊɋɔɉȺɑƇȾɉɂɊɋɉɓɍȾɋȺɂ

ȽȾɇɂɗɊɋɉɈɍȺȤɂȺɃɌɃɄɈɍɈɉɕȺɋɈɌȺɓɉȺƇɉɈɑɋȺɒɆɐɃɂɆȾɕɋɈɆȿȾɊɋɗȺɓɉȺɋɈɌɎɚɉɈɌ

ɋɀɑɈɉɈɍɔɑɗƇɐɑɊȺɑȽȾɕɎɆȾɂɋɈɊɎɓȽɂɈȚșɌɋɗȾƇɂɋɉɓƇȾɂɋɈɆȺɉɌɁɅɕȿȾɋȺɂɀɁɓɉɅȺɆɊɀ

ɊȾɅɂȺƇɂɈɎȺɅɀɄɔɁȾɉɅɈɃɉȺɊɕȺȽɕɎɐɑɆȺȾƇɀɉȾɒȿȾɋȺɂɀɒɆȾɊɔɊȺɑ

ΣΗΜΕΙΩΣΗ: Σβήσετε τον ανεμιστήρα και περιμένετε μέχρι που οι έλικες να έχουν

σταματήσει, πριν να αλλάξετε την θέση του ολισθαίνοντα διακόπτη.

ΣΥΝΤΗΡΗΣΗ

ȣɗȼɐɋɀɑɍɌɊɂɃɔɑɃɕɆɀɊɀɑɋɈɌȺɆȾɅɂɊɋɔɉȺɈɉɂɊɅɓɆȾɑɊɌɆȽɓɊȾɂɑɅƇɈɉȾɕɆȺ

ȺƇɈɊɌɆȽȾɁɈɘɆȝɄɓȼɎȾɋȾɋɂɑɊɌɆȽɓɊȾɂɑɋɀɑȻɒɊɀɑɊɋɔɉɂɇɀɑɋȺɊɋɀɉɕȼɅȺɋȺɃȺɂɋɂɑ

ɊɋȾɉȾɚɊȾɂɑɗɄɐɆɋɐɆƇɋȾɉɌȼɕɐɆȽɌɈɍɈɉɓɑɋɈɆɎɉɗɆɈȚȾȻȺɂɐɁȾɕɋȾɗɋɂɆȺȾɕɆȺɂ

σταθερά.

ȢȺɁȺɉɕȿȾɋȾɋɈɆȺɆȾɅɂɊɋɔɉȺȼɂȺɆȺȻɈɀɁɔɊȾɋȾɋɈɆȺȽɂȺɋɀɉȾɕɋȺɂɊȺɆɃȺɂɆɈɘɉȼɂɈɑȼɂȺ

πολλά χρόνια. Μην χρησιμοποιείτε νερό για καθαρισμό, μπορεί να κάνει βλάβη στο

ɅɈɋɓɉɔɊɋɈɇɘɄɈɔȺɃɗɅȺɃȺɂɆȺɊȺɑƇɉɈɃȺɄɓɊȾɂɀɄȾɃɋɉɈƇɄɀɇɕȺ

ȥȺɎɉɀɊɂɅɈƇɈɂȾɕɋȾɓɆȺȺƇȺɄɗƇȺɆɒɃɂȼɂȺɆȺɅɀɆɎȺɉɒɇȾɋȾɋɈɍɂɆɕɉɂɊɅȺȟ

επιχρωμίωση είναι λουστραρισμένη με ένα στρώμα από βερνίκι, για να ελαχιστοποιηθεί

ο αποχρωματισμός ή το μαύρισμα.

ȜȾɆɎɉȾɂɒȿȾɋȺɂɋɈɆȺȼɉȺɊɒɉȾɋȾɋɈɆȺɆȾɅɂɊɋɔɉȺȫɈɅɈɋɓɉɓɎȾɂɉɈɌɄȾɅɒɆƇɈɌɓɎɈɌɆ

μόνιμη λίπανση.

ΟΔΗΓΟΣ ΕΝΤΟΠΙΣΜΟΥ ΒΛΑΒΩΝ

Ο ανεμιστήρας δεν παίρνει μπρος

1. Τσεκάρετε τις ασφάλειες ή τον διακόπτη των κύριων και δευτερευόντων κυκλωμάτων.

2. Τσεκάρετε τις συνδέσεις της δέσμης ακροδεκτών, όπως σας ενδείκνυται στην

εγκατάσταση.

ΠΡΟΣΟΧΗ: Σιγουρευτείτε ότι έχετε κόψει το ρεύμα.

ȚȾȻȺɂɐɁȾɕɋȾƇɐɑɈɈɄɂɊɁȺɕɆɐɆȽɂȺɃɗƇɋɀɑɆȺȾɕɆȺɂɊɋȺɁȾɉɒɊȾɁɓɊɀƇɉɈɑɋȺɒɆɐɔ

κάτω. Δεν λειτουργεί ο ανεμιστήρας όταν ο διακόπτης είναι στην μέση.

ȚȾȻȺɂɐɁȾɕɋȾƇɐɑɓɎɈɌɆȻȼȾɂɈɂɊɋȺɁȾɉɈƇɈɂɀɋɂɃɓɑƇɉɈȾɇɈɎɓɑɋɈɌɅɈɋɓɉ

5. Αν ο ανεμιστήρας ακόμα δεν λειτουργεί, τότε να καλέσετε έναν έμπειρο ηλεκτρολόγο.

Μην προσπαθήσετε να επισκευάσετε τις εσωτερικές ηλεκτρικές συνδέσεις, εάν δεν έχετε

εμπειρία.

Ο ανεμιστήρας κάνει θόρυβο.

ȚȾȻȺɂɐɁȾɕɋȾƇɐɑɗɄȾɑɈɂȻɕȽȾɑɊɋɈɃɂȻɚɋɂɈɋɈɌɅɈɋɓɉɆȺȾɕɆȺɂɊɍɂȼɅɓɆȾɑ

ȚȾȻȺɂɐɁȾɕɋȾƇɐɑɈɂȻɕȽȾɑƇɈɌɊɋȾɉȾɚɆɈɌɆɋɀɆȻɒɊɀɋɈɌƇɄȺɂɊɕɈɌɊɋɈɅɈɋɓɉɆȺȾɕɆȺɂ

σφιγμένες.

3. Εάν χρησιμοποιείται μια προαιρετική δέσμη από φώτα, σιγουρευτείτε πως οι βίδες που

ɊɌȼɃɉȺɋɈɘɆɋɂɑȼɌɒɄɂɆȾɑɈɁɗɆȾɑɆȺȾɕɆȺɂɅȾɋɈɎɓɉɂɊɍɂȼɅɓɆȾɑȚȾȻȺɂɐɁȾɕɋȾƇɐɑɈ

ɄȺɅƇɋɔɉȺɑɆȺȾɕɆȺɂɃȺɄɒȻȺɄɅɓɆɈɑɊɋɈɆɋɈɌɕɃɂɗɋɂɆȺɅɀɆȺȼȼɕȿȾɂɋɀɆȼɌɒɄɂɆɀɈɁɗɆɀșɆ

ο κραδασμός παραμένει, βγάλετε την οθόνη και να εγκαταστήσετε μια ελαστική

μονωτική λωρίδα του ¼”, στον λαιμό της γυάλινης οθόνης, για να ενεργεί σαν μονωτικό.

ȦȺɆȺȻɒɄȾɋȾɋɀɆɈɁɗɆɀɃȺɂɊɍɕɇȾɋȾɋɂɑȻɕȽȾɑȾɆɒɆɋɂȺɊɋɀɆɄȺɊɋɂɎɓɆɂȺɄɐɉɕȽȺ

ȧɉɂɊɅɓɆȺɅɈɋɓɉȾɕɆȺɂȾɌȺɕɊɁɀɋȺɊɋȺɊɋȺɁȾɉɒɊɔɅȺɋȺɋɐɆȽɂȺɃɈƇɋɚɆɅȾɋȺȻɄɀɋɔɑ

ɋȺɎɘɋɀɋȺɑȤȟȥȮȩȟȪȡȤȧȨȧȡȝȡȫȝȺɌɋɈɘɋɈɌȾɕȽɈɌɑɋɈɌɑȽɂȺɃɗƇɋȾɑ

șɍɔɊɋȾɅɂȺɎɉɈɆɂɃɔƇȾɉɕɈȽɈɊɋȺɁȾɉɈƇɈɕɀɊɀɑɐɉɚɆȟƇɄȾɂɈɏɀɍɕȺɋɐɆɁɈɉɘȻɐɆ

ɋɐɆɊɌɆȽȾȽȾɅɓɆɐɆɅȾɓɆȺɆɃȺɂɆɈɘɉȼɂɈȺɆȾɅɂɊɋɔɉȺȾɇȺɍȺɆɕȿɈɆɋȺɂɅȾɋɒȺƇɗȺɌɋɔɋɀɆ

περίοδο.

Ο ανεμιστήρας ταλαντεύεται

ȶɄȺɋȺƇɋȾɉɘȼɂȺɓɎɈɌɆɊɋȺɁɅɂɊɋȾɕɄɒɁɈɑɃȺɂȾɕɆȺɂɊɌȼɃȾɆɋɉɐɅɓɆȺȺɆɒȻɒɉɈɑȫȺ

ɍɌɊɂɃɒɃɈɅɅɒɋɂȺɇɘɄɈɌƇɈɂɃɕɄɈɌɆɊȾƇɌɃɆɗɋɀɋȺɃɒɋɂƇɈɌɅƇɈɉȾɕɆȺƇɉɈɃȺɄɓɊȾɂɋɀɆ

ɋȺɄɒɆɋȾɌɊɀɋɈɌȺɆȾɅɂɊɋɔɉȺȺɃɗɅȺɃɂȺɆȾɕɆȺɂɈɂɓɄɂɃȾɑȿȾɌȼȺɉɐɅɓɆɈɂȺɆɒȻɒɉɈɑȧɂ

ƇȺɉȺɃɒɋɐȽɂȺȽɂɃȺɊɕȾɑƇɉɓƇȾɂɆȺȺɍȺɂɉɓɊɈɌɆɋɀɆƇɄȾɂɈɏɀɍɕȺɋɀɑɋȺɄɒɆɋȾɌɊɀɑȥȺ

ελέγχετε την ταλάντευση μετά από κάθε βήμα.

1. Ελέγχετε ότι όλα τα πτερύγια να είναι καλά βιδωμένα στις βάσεις των πτερυγίων.

ȚȾȻȺɂɐɁȾɕɋȾƇɐɑɗɄȾɑɈɂȻɒɊȾɂɑɋɐɆƇɋȾɉɌȼɕɐɆɆȺȾɕɆȺɂɊɌȼɃɉȺɋɀɅɓɆȾɑɊɋȺɁȾɉɒɊɋɈ

μοτέρ.

ȚȾȻȺɂɐɁȾɕɋȾƇɐɑɋɈɃɒɄɌɅɅȺɃȺɂɈɂȻɒɊȾɂɑɊɋɔɉɂɇɀɑɅɈɆɋȺɉɕɊɅȺɋɈɑɆȺȾɕɆȺɂɃȺɄɒ

σφιγμένα στο δοκάρι του ταβανιού.

ȟƇɄȾɂɈɏɀɍɕȺɋɐɆƇɉɈȻɄɀɅɒɋɐɆɋȺɄɒɆɋȾɌɊɀɑɋɈɌȺɆȾɅɂɊɋɔɉȺɈɍȾɕɄɈɆɋȺɂɊɋɈɗɋɂɈɂ

στάθμες των ελίκων δεν είναι ισορροπημένες. Επαληθεύστε αυτή τη στάθμη

επιλέγοντας ένα σημείο στο ταβάνι, πιο πάνω από το άκρο ενός εκ των ελίκων.

Μετρήστε αυτή την απόσταση, όπως σας δείχνει το σχέδιο 1, διατηρώντας την μέτρηση

εντός του 1/8”, στρέφοντας τον ανεμιστήρα μέχρι που το επόμενο πτερύγιο να μείνει σε

σωστή θέση για μέτρηση. Επαναλάβετε με κάθε πτερύγιο. Αν δεν ίσα όλα τα επίπεδα

ɊɋɒɁɅɀɑɅƇɈɉɈɘɆɆȺɂɊɈɊɋȺɁɅɂɊɋɈɘɆɅȾɋɈɆȾɇɔɑɋɉɗƇɈțɂȺɆȺɉɌɁɅɕɊȾɋȾɋɈɒɃɉɈȾɆɗɑ

ƇɋȾɉɌȼɕɈɌƇɉɈɑɋȺɃɒɋɐɆȺȾɂɊɒȼȾɋȾɅɂȺɉɈȽɓɄȺȽȾɆƇȺɉɓɎȾɋȺɂɅȾɋȺɇɘɋɈɌɓɄɂɃȺɃȺɂ

ɋɀɑȻɒɊɀɑɋɈɌɓɄɂɃȺɊɋɀɆƇɄɀɊɂɓɊɋȾɉɀƇɉɈɑɋɈɅɈɋɓɉȻɕȽȺțɂȺɆȺɉɌɁɅɕɊȾɋȾɋɈɒɃɉɈ

ȾɆɗɑƇɋȾɉɌȼɕɈɌƇɉɈɑɋȺɒɆɐɆȺȾɂɊɒȼȾɋȾɅɂȺɉɈȽɓɄȺȽȾɆƇȺɉɓɎȾɋȺɂɅȾɋȺɇɘɋɈɌɓɄɂɃȺ

και της βάσης του έλικα, στις δυο βίδες που είναι μακρύτερα από το μοτέρ.

ȝɒɆɀɋȺɄɒɆɋȾɌɊɀɋɈɌƇɋȾɉɌȼɕɈɌȾɕɆȺɂȺɃɗɅȺɅȾȼɒɄɀɆȺȺɄɄɒɇȾɋȾȽɌɈȼȾɂɋɈɆɂɃɒ

πτερύγια για να αναδιανεμηθεί το βάρος και πιθανώς να επιτευχθεί μια πιο ομαλή, ήπια

λειτουργία.

Положение переключателя скоростей на период жаркой или холодной погоды

зависит от таких факторов как размер комнаты, высота потолка, количество

вентиляторов и т.д. Движковый переключатель контролирует направление вращения:

вперед или назад.

Период жаркой погоды / положение вниз – (Вперед) Вентилятор крутится в

направлении против часовой стрелки. Циркуляция нисходящих потоков воздуха

ʧʤʝʚʖʛʨʤʫʡʖʜʚʖʴʯʞʟʳʪʪʛʠʨʠʖʠʥʤʠʖʝʖʣʤʣʖʦʞʧʩʣʠʛɶʓʨʤʥʤʝʘʤʡʞʨʩʧʨʖʣʤʘʞʨʲ

ʠʤʣʚʞʬʞʤʣʛʦʣʖʗʤʡʛʛʘʱʧʤʠʩʴʨʛʢʥʛʦʖʨʩʦʩʣʛʨʛʦʵʵʥʦʞʳʨʤʢʘʥʦʤʫʡʖʚʛʞ

комфорте.

Период холодной погоды / положение вверх – (Назад) Вентилятор крутится в

направлении по часовой стрелке. Циркуляция восходящих потоков воздуха

ʥʦʤʚʘʞʙʖʛʨʨʛʥʡʱʟʘʤʝʚʩʫʤʨʥʤʨʤʡʠʖʘʣʞʝʠʖʠʥʤʠʖʝʖʣʤʣʖʦʞʧʩʣʠʛ#ʓʨʤʥʤʝʘʤʡʞʨ

ʩʧʨʖʣʤʘʞʨʲʤʨʤʥʡʛʣʞʛʣʖʗʤʡʛʛʣʞʝʠʩʴʨʛʢʥʛʦʖʨʩʦʩʣʛʨʛʦʵʵʥʦʞʳʨʤʢʘʨʛʥʡʛʞ

комфорте.

ПРИМЕЧАНИЕ: Прежде чем менять положение движкового переключателя

необходимо выключить вентилятор и подождать, пока его лопасти полностью

остановятся.

УХОД И РЕМОНТ

1. В результате естественных вращательных движений вентилятора некоторые из его

ʧʤʛʚʞʣʛʣʞʟʢʤʙʩʨʦʖʝʘʵʝʖʨʲʧʵɸʧʘʵʝʞʧʳʨʞʢʚʘʖʜʚʱʘʙʤʚʣʛʤʗʫʤʚʞʢʤʥʦʤʘʛʦʵʨʲ

соединения кронштейна, сами кронштейны и крепления лопастей. Убедиться, что

они крепко и надёжно закреплены.

ʍʞʧʨʞʨʲʘʛʣʨʞʡʵʨʤʦʭʨʤʗʱʘʨʛʭʛʣʞʛʚʤʡʙʞʫʡʛʨʤʣʘʱʙʡʵʚʛʡʠʖʠʣʤʘʱʟʅʦʞʭʞʧʨʠʛ

ʘʛʣʨʞʡʵʨʤʦʖʣʛʡʲʝʵʞʧʥʤʡʲʝʤʘʖʨʲʘʤʚʩʨʖʠʠʖʠʳʨʤʢʤʜʛʨʥʤʘʦʛʚʞʨʲʢʤʨʤʦʞʡʞ

ʚʛʦʛʘʵʣʣʩʴʥʤʘʛʦʫʣʤʧʨʲʖʨʖʠʜʛʵʘʞʨʲʧʵʥʦʞʭʞʣʤʟʳʡʛʠʨʦʞʭʛʧʠʤʙʤʩʚʖʦʖ

3. Пользоваться исключительно куском мягкой ткани, чтобы не поцарапать

поверхность вентилятора. Хромированные части покрыты слоем лака, чтобы снизить

до минимума выцветание и потерю блеска.

4. Необязательно производить смазку вентилятора. Подшипники мотора

перманентно смазаны.

СПРАВОЧНИК ПО ВЫЯВЛЕНИЮ ПОВРЕЖДЕНИЙ

Вентилятор не запускается

1. Проверить предохранители или переключатели основной и вторичной цепи.

2. Проверить соединения терминального блока, следуя указаниям по установке.

ВНИМАНИЕ: Обязательно отключить основное электричество.

3. Убедиться, что движковый переключатель четко зафиксирован в положении вверх

или вниз. Вентилятор не будет работать, когда переключатель находится в

промежуточном положении.

4. Убедиться, что удалены стабилизирующие выступы мотора.

5. Если вентилятор всё ещё не работает необходимо обратиться к

ʠʘʖʡʞʪʞʬʞʦʤʘʖʣʣʤʢʩʳʡʛʠʨʦʞʠʩʃʛʥʱʨʖʟʨʛʧʲʧʖʢʤʧʨʤʵʨʛʡʲʣʤʦʛʢʤʣʨʞʦʤʘʖʨʲ

ʘʣʩʨʦʛʣʣʞʛʳʡʛʠʨʦʞʭʛʧʠʞʛʧʤʛʚʞʣʛʣʞʵʣʛʞʢʛʵʚʡʵʳʨʤʙʤʧʥʛʬʞʖʡʲʣʤʟʥʤʚʙʤʨʤʘʠʞ

Вентилятор издает шум

1. Убедиться, что все винты коробки мотора затянуты.

2. Убедиться, что винты, крепящие опоры лопасти к мотору, хорошо затянуты.

3. Если используется дополнительный осветительный блок, необходимо убедиться,

что винты, закрепляющие стеклянные плафоны, затянуты вручную. Убедиться, что

ʳʡʛʠʨʦʞʭʛʧʠʖʵʡʖʢʥʤʭʠʖʣʖʚʛʜʣʤʠʦʛʥʞʨʧʵʘʥʖʨʦʤʣʛʞʭʨʤʤʣʖʣʛʧʤʥʦʞʠʖʧʖʛʨʧʵʧʤ

стеклянным плафоном. Если вибрация не исчезает, необходимо снять плафон и

установить резиновую ленту ¼”на горловине плафона, которая будет действовать как

изоляционное средство. Вернуть на место плафон и закрутить винты против

резиновой ленты.

4. Некоторые моторы чувствительны к сигналам твердотельных регуляторов

ʧʠʤʦʤʧʨʞʃɻɾʇʅʄʁʒɽʄɸɶʈʒʳʨʤʨʨʞʥʦʛʙʩʡʵʨʤʦʤʘ

5. Дать 24 часа на усадочный период. Большинство шумов, которые издает новый

ʘʛʣʨʞʡʵʨʤʦʧʦʖʝʩʥʤʧʡʛʩʧʨʖʣʤʘʠʞʞʧʭʛʝʖʴʨʧʖʢʞʥʤʧʛʗʛʥʤʥʦʤʮʛʧʨʘʞʞʳʨʤʙʤ

периода времени.

Вентилятор качается

Все лопасти вентилятора уравновешены и сгруппированы по весу. Натуральная

ʚʦʛʘʛʧʞʣʖʦʖʝʡʞʭʖʛʨʧʵʥʤʥʡʤʨʣʤʧʨʞʳʨʤʢʤʜʛʨʵʘʞʨʲʧʵʥʦʞʭʞʣʤʟʮʖʨʖʣʞʵʞ

неровного хода вентилятора, несмотря на то, что его лопасти уравнены попарно по

весу. Выполнение нижеперечисленных действий должно помочь устранить

большинство шатаний и неровностей хода вентилятора. После выполнения каждого

из предложенных шагов необходимо проверять наличие шатания.

1. Проверить, чтобы все лопасти были крепко привинчены в держателях лопастей.

2. Убедиться, что все держатели лопастей прочно прикреплены к мотору.

3. Убедиться, что рамка и опорные конструкции плотно прилегают к потолочной

балке.

4. Большинство проблем, связанных с шатанием и неровным ходом вентилятора,

ʘʱʝʘʖʣʱʣʛʦʤʘʣʤʧʨʲʴʩʦʤʘʣʛʟʡʤʥʖʧʨʛʟʘʛʣʨʞʡʵʨʤʦʖʅʦʤʘʛʦʞʨʲʳʨʤʨʩʦʤʘʛʣʲ

выбрав точку на потолке сверху над точкой на одной из лопастей вентилятора.

ɾʝʢʛʦʞʨʲʳʨʤʦʖʧʧʨʤʵʣʞʛʠʖʠʳʨʤʥʤʠʖʝʖʣʤʣʖʦʞʧʩʣʠʛʉʚʛʦʜʞʘʖʵʳʨʩʢʛʦʠʩʘ

пределах 1/8”, покрутить вентилятор так, чтобы следующая лопасть оказалась в

положении, необходимом для взятия замера. Повторить измерение расстояния для

каждой из лопастей вентилятора. Если не все уровни одинаковые, их можно

ʤʨʦʛʙʩʡʞʦʤʘʖʨʲʧʡʛʚʩʴʯʞʢʤʗʦʖʝʤʢʍʨʤʗʱʤʨʦʛʙʩʡʞʦʤʘʖʨʲʠʤʣʛʬʤʚʣʤʟʡʤʥʖʧʨʞʘ

направлении вниз, необходимо установить шайбу (не входит в набор поставки) между

лопастью и держателем лопасти на винт, который ближе всего расположен к мотору.

ʍʨʤʗʱʤʨʦʛʙʩʡʞʦʤʘʖʨʲʠʤʣʛʬʤʚʣʤʟʡʤʥʖʧʨʞʘʣʖʥʦʖʘʡʛʣʞʞʘʘʛʦʫʣʛʤʗʫʤʚʞʢʤ

установить шайбу (не входит в набор поставки) между лопастью и держателем

лопасти на два винта, который находятся дальше всего от мотора.

ɻʧʡʞʥʤʧʡʛʳʨʤʙʤʮʖʨʖʣʞʛʞʣʛʦʤʘʣʱʟʫʤʚʘʛʣʨʞʡʵʨʤʦʖʣʛʩʧʨʦʖʣʛʣʱʧʤʘʛʨʩʛʢ

поменять местами две смежные лопасти, чтобы перераспределить вес. Возможно, так

Вам удастся добиться более плавного хода вентилятора.

eλληνικη

русский

C/. Dinámica, nº1 - Polígono Industrial Santa Rita - 08755 Castellbisbal - Barcelona - Spain

Tel. 902 165 166 - +34 93 772 39 49 - Fax. +34 93 772 00 18 faro@lorefar.com - www.faro.es pag. 17

C/. Dinámica, nº1 - Polígono Industrial Santa Rita - 08755 Castellbisbal - Barcelona - Spain

Tel. 902 165 166 - +34 93 772 39 49 - Fax. +34 93 772 00 18 faro@lorefar.com - www.faro.es pag. 18

5FQMÏQPǏBTÓTNǔSEPMǾo7FOUJMÈUPSTFPUÈǏÓQSPUJTNǔSVIPEJOPWâDI

SVǏJǏFL0CǔIW[EVDIVTNǔSFNEPMǾWZUWÈǲÓPDIMB[FOÓ

%ÓLZUPNVNǾäFUF[WâÝJUUFQMPUVVLMJNBUJ[BDFBOJäCZUPNǔMPWMJWOBWBÝF

pohodlí.

Chladné počasí/směr nahoru – Ventilátor se otáčí po směru hodinových

SVǏJǏFL0CǔIW[EVDIVTNǔSFNW[IǾSVEJTUSJCVVKFUFQMFKÝÓW[EVDI

VTUSPQVQPNÓTUOPTUJBOJäCZTFUWPǲJMQSǾWBO%ÓLZUPNVNǾäFUFOBTUBWJU

topení na nižší

teplotu, aniž by to mělo vliv na vaše pohodlí.

POZNÁMKA: Chcete-li změnit směr proudu vzduchu, ventilátor vypněte a

počkejte, až se úplně zastaví.

ÚDRŽBA

1. Jelikož se ventilátory během chodu pohybují, některá připojení se mohou

uvolnit. Dvakrát do roka zkontrolujte závěsné šrouby, držák a upevnění

lopatek a ujistěte se, že jsou bezpečné.

7FOUJMÈUPSQSBWJEFMOǔǏJTUǔUFOBQPNǾäFUFUBLVESäPWBUKFIPEPCSâW[IMFE

po celá léta. K čištění nepoužívejte vodu. Mohli byste poškodit motor nebo

MPQBULZB[QǾTPCJUÞSB[FMFLUSJDLâNQSPVEFN

3. Používejte měkký kartáč nebo jemný hadřík, abyste nepoškrábali povrch

zařízení.

4. Motor není nutné promazávat, protože ložiska jsou promazána nastálo.

PRŮVODCE PORUCHAMI

Ventilátor se nezapne

1. Zkontrolujte pojistky a jističe.

;LPOUSPMVKUF[BQPKFOÓWFTWPSLPWOJDJQPEMFQPLZOǾQSPNPOUÈä

Nejprve však vypněte elektrický proud.

3. Ujistěte se, že posuvný přepínač je pevně v horní nebo dolní poloze.

Ventilátor totiž nefunguje, když je tlačítko uprostřed.

4. Ujistěte se, že jste z motoru odstranili stabilizační spojovací prvky.

5. Pokud ventilátor i nadále nefunguje, zavolejte elektrikáře a nedotýkejte

se vnitřních částí zařízení.

Ventilátor je hlučný

1. Zkontrolujte, zda jsou šrouby ve skříni motoru řádně připevněné.

2. Zkontrolujte, zda jsou pevně utažené i šrouby připevňující držáky lopatek

k motoru.

3. Pokud je použito volitelné osvětlení, ujistěte se, že sklo je řádně

namontováno a / nebo šrouby držící toto sklo jsou pevně zašroubované.

4. Pokud bylo namontováno ovládání rychlosti s funkcí tlumení světla (typu

QFWOÏIPTUBWVNǾäFUPWNPUPSVQǾTPCJUIMVL5PUPPWMÈEÈOÓ

nepoužívejte.

/FDIUFWFOUJMÈUPSvVTBEJUwBMFTQPǪQPEPCVIPEJOIMVLNǾäF[NJ[FU

Každá sada lopatek je vyvážená a kompletní. Pokud instalujete více

WFOUJMÈUPSǾMPQBULZOFNÓDIFKUFNPIMPCZUP[QǾTPCJULâWÈOÓ

Ventilátor se kývá

;LPOUSPMVKUF[EBKTPVMPQBULZCF[QFǏOǔQǲJQFWOǔOÏLESäÈLǾN

2. Zkontrolujte, zda jsou držáky lopatek řádně připevněny k motoru.

3. Ujistěte se, že závěsný držák je správně přimontován ke stropu.

4. Je-li to třeba, vyměňte protilehlé sady lopatek.

7ÝFPCFDOǔKFLâWÈOÓ[QǾTPCFOPUÓNäFMPQBULZOFQSPUÓOBKÓW[EVDIWF

stejném místě. Změřte vzdálenost od stropu k lopatce, každá lopatka by

měla být ve stejné vzdálenosti. Pokud tomu tak není, trochu ji rukou seřiďte:

lehce ohněte lopatku i závěs. Je-li potřeba větší úprava, použijte podložku

(není dodávána).

Světlo nesvítí

1. Zkontrolujte, zda je pevné zapojení ve svorkovnici.

2. Podívejte se, jestli není prasklá žárovka.

3. Pokud světlo nefunguje i nadále, spojte se s elektrikářem.

Pozycja przełącznika szybkości regulującego wysokość temperatury zależy od takich

czynników jak wielkość pomieszczenia, położenie pomieszczenia, liczba wentylatorów,

etc. Przełącznik suwakowy służy do zmiany kierunku obrotów — do przodu lub do

tyłu.

Wysoka temperatura / wpozycji do dołu — (do przodu) Wentylator kręci się wlewo.

Ruch opadającego powietrza tworzy efekt ochłodzenia, jak zostało to przedstawione

na obrazkuA. Pozwala to na ustawienie klimatyzatora na wyższą temperaturę bez

obniżania ogólnego komfortu.

Niska temperatura / wpozycji do góry — (do przodu) Wentylator kręci się wprawo.

Ruch wznoszącego się powietrza porusza ciepłe powietrze zmiejsca nad podłogą, jak

zostało to pokazane na obrazkuB. Pozwala to na ustawienie klimatyzatora na niższą

temperaturę bez obniżania ogólnego komfortu.

UWAGA: Przed zmianą pozycji przełącznika suwakowego, należy wyłączyć wentylator i

poczekać, aż skrzydła zupełnie się zatrzymają.

KORZYSTANIE ZWENTYLATORA

Uruchomienie wentylatora itestowanie jego działania. Za pomocą sznurka ustawia się

szybkość wentylatora wnastępujący sposób:

a) Jedno pociągnięcie — szybkie obroty,

b) Dwa pociągnięcia — średnie obroty,

c) Trzy pociągnięcia — wolne obroty,

d) Cztery pociągnięcia — wyłączony

Przełącznik suwakowy służy do ustawiania kierunku obrotów — do przodu lub do tyłu.

KONSERWACJA

1. Ze względu na fakt, że pracujący wentylator porusza się, niektóre podłączenia mogą

ulec obluzowaniu. Należy kontrolować wszystkie elementy mocujące ielementy

podtrzymujące skrzydła dwa razy wroku, aby upewnić się, że są odpowiednio

zamocowane.

2. Należy czyścić wentylator, aby utrzymać jego pierwotny stan przez długi czas. Do

czyszczenia nie należy używać wody, ponieważ może ona uszkodzić silnik lub

spowodować porażenie prądem.

3. Należy używać jedynie delikatnej szmatki, aby nie zarysować wykończenia.

Elementy chromowane są lakierowane, co minimalizuje odbarwienia imatowienie.

4. Nie jest konieczne natłuszczanie wentylatora. Łożysko silnika jest na stałe pokryty

smarem.

WSKAZÓWKI DOT. WYKRYWANIA USTEREK

Wentylator nie włącza się.

1. Sprawdź bezpieczniki iwłączniki obwodu głównego iobwodów odbiorczych.

2. Sprawdź podłączenia wskrzynce zaciskowej zgodnie zinstrukcją instalacji.

UWAGA: Upewnij się, że zostało odłączone zasilanie główne.

3. Upewnij się, że przełącznik suwakowy jest albo wpozycji do góry, albo wpozycji do

dołu. Wentylator nie działa, jeśli przełącznik jest ustawiony po środku.

4. Upewnij się, że końcówki stabilizujące silnika są wyłączone.

5. Jeśli wentylator nadal się nie włącza, wezwij wykwalikowanego elektryka. Nie

należy podejmować próby naprawienia podłączeń elektrycznych bez odpowiedniego

doświadczenia.

Wentylator głośno działa

1. Upewnij się, ze wszystkie śruby mocujące skrzynkę zsilnikiem są dokręcone.

2. Upewnij się, ze śruby łączące element mocujący skrzydła zsilnikiem są dokręcone.

3. Wprzypadku korzystania zdodatkowych elementów oświetlenia, upewnij się, że

śruby mocujące elementy szklane są dokręcone ręcznie. Upewnij się, że żarówka jest

prawidłowo wkręcona woprawkę oraz że nie dotyka ona elementów szklanych. Jeśli

wciąż widoczne są drgania, należy wykręcić elementy szklane izainstalować gumową

uszczelkę .”wgórnej części elementu szklanego wcelu izolacji. Załóż ponownie

element szklany idokręć śruby do gumowej uszczelki.

4. Niektóre silniki nie działają prawidłowo, jeśli używane są półprzewodnikowe

sterowniki szybkości obrotów. NIE należy UŻYWAĆ tego typu urządzeń.

5. Zostaw wentylator bez ruchu na 24 godziny. Wwiększości przypadków spowoduje

to usunięcie przyczyny hałasu.

Wentylator chybocze się

Wszystkie skrzydła są ważone idobierane do danego zestawu pod kątem swojej wagi.

Kawałki znaturalnego drewna różnią się pod względem gęstości, co może

powodować chybotanie się pomimo doboru skrzydeł pod względem ich wagi.

Opisane niżej czynności powinny doprowadzić do usunięcia usterki chybotania się

wentylatora. Sprawdź wentylator pod kątem chybotania się po wykonaniu każdego

kroku.

1. Upewnij się, że wszystkie skrzydła są odpowiednio zamocowane do elementu

mocującego skrzydła.

2. Upewnij się, że wszystkie elementy mocujące skrzydła są odpowiednio zamocowane

do skrzynki zsilnikiem.

3. Upewnij się, że osłona iwszystkie elementy montażowe są odpowiednio

zamocowane na sucie.

4. Większość przypadków chybotania się wentylatora związana jest zróżnym

poziomem ustawienia skrzydeł. Aby zmierzyć poziom ustawienia skrzydeł, wybierz

punkt na sucie znajdujący się nad jednym ze skrzydeł. Zmierz odległość wsposób

pokazany na schemacie nr1. z dokładnością do 1/8cala (około 3mm) iobróć

wentylator tak, aby kolejne skrzydło znalazło się pod punktem pomiarowym. Powtórz

te czynności przy każdym skrzydle. Jeśli poziom skrzydeł nie jest jednakowy, można

go skorygować wnastępujący sposób. PAby obniżyć skrzydło, włóż podkładkę (nie jest

częścią zestawu) między skrzydło ielement mocujący skrzydła pod śrubę znajdującą

się najbliżej silnika. Aby podwyższyć skrzydło, włóż podkładkę (nie jest częścią

zestawu) między skrzydło ielement mocujący skrzydła pod dwie śruby znajdujące się

najdalej od silnika.

Jeśli wentylator wciąż się chybocze, zamień dwa sąsiednie skrzydła, aby przywrócić

odpowiedni balans wentylatora izapewnićmniej uciążliwe działanie.

Światło się nie zapala.

1. Sprawdź, czy złącze na przełączniku jest podłączone.

2. Sprawdź, czy żarówki się nie przepaliły.

3. Jeśli elementy oświetlenia nadal nie działają, wezwij wykwalikowanego elektryka.

česky

polski

C/. Dinámica, nº1 - Polígono Industrial Santa Rita - 08755 Castellbisbal - Barcelona - Spain

Tel. 902 165 166 - +34 93 772 39 49 - Fax. +34 93 772 00 18 faro@lorefar.com - www.faro.es pag. 19

Позицията на прекъсвача на скоростите за топло или студено време зависи от

фактори като размер на помещението, височина на тавана, брой на вентилаторите и

др. Плъзгащият се прекъсвач управлява посоката на въртене напред или назад.

Tопло време / ниска позиция – (Haпред) Вентилаторът се върти в посока, обратна на

часовниковата стрелка. Низходящото движение на въздуха създава изстудяващ

ефект, както е показано на илюстрация A. Това позволява регулирането на климатика

на по-висока температура без нарушаване на комфорта.

Студено време / висока позиция – (Haпред) Вентилаторът се върти в посока на

часовниковата стрелка. Възходящото движение на въздуха премества топлия въздух

от областта на тавана, както е показано на илюстрация Б. Това позволява

регулирането на отоплението на по-ниска температура без нарушаване на комфорта.

ЗАБЕЛЕЖКА: Изключете вентилатора и изчакайте докато спрат перките преди

да промените позицията на плъзгащия се прекъсвач.

OПЕРАЦИЯ

Включете вентилатора и проверете неговото функциониране. Веригата контролира

скоростта на вентилатора по следния начин:

a) Едно дърпане – висока скорост

b) Две дърпания – средна скорост

c) Tри дърпания – ниска скорост

Eʍʛʨʞʦʞʚʰʦʥʖʣʞʵoʞʝʠʡʴʭʛʣ

Плъзгащият се прекъсвач контролира посоката на въртене напред или назад.

ПОДДРЪЖКА

1. Някои връзки могат да се разхлабят поради естественото движение на

вентилатора. Проверявайте съединенията на опората, стойките и закрепването на

перките два пъти в годината. Проверявайте дали са стабилни.

2. Почиствайте вентилатора за поддържане на вида му на годишни интервали. Не

използвайте вода за почистването; може да повреди мотора или дървото или да

причини електрически удар.

3. Използвайте само мека кърпа, за да не драскате повърхността. Хромираната

повърхност е лакирана за запазване на цвета и блясъка.

4. Не е необходимо смазването на вентилатора. Моторът има постоянно смазани

лагери.

РЪКОВОДСТВО ЗА ЛОКАЛИЗИРАНЕ НА АВАРИИ

Вентилаторът не се задейства

1. Проверете предпазителите или прекъсвача на главните и второстепенни вериги.

2. Проверете връзките на клемореда според посоченото в инсталацията.

ВНИМАНИЕ : Проверете дали сте изключили централното електрическо

захранване.

3. Проверете дали плъзгащият се прекъсвач е стабилно разположен на горна или

долна позиция. Вентилаторът не функционира, когато прекъсвачът е по средата.

4. Проверете дали са отстранени стабилизиращите клеми на мотора.

5. Обадете се на квалифициран електротехник ако вентилаторът все още не

функционира. Не се опитвайте да поправите вътрешните електрически връзки ако

нямате опит в тази област.

Вентилаторът вдига шум

1. Проверете дали са затегнати всички болтове в кутията на мотора.

2. Проверете дали са затегнати болтовете, които закрепват опората на перката към

мотора.

3. Ако се използва светлинен комплект по избор, проверете дали болтовете, които

закрепват стъклените екрани за затегнати на ръка. Проверете дали крушката е добре

укрепена във фасунгата и не се опира в стъклената повърхност. Ако вибрацията

продължава, извадете екрана и инсталирайте каучуков ремък в шийката на

стъкления екран, за да действа като уплътнител. Заменете екрана и затегнете

болтовете в каучуковата лента.

4. Някои мотори са чувствителни към сигналите на управленията за променлива

скорост в твърдо състояние. НЕ ИЗПОЛЗВАЙТЕ този вид управление.

5. Позволете период на стабилизиране от 24 часа. Повечето от шумовете на новите

вентилатори изчезват след този период.

Вентилаторът вибрира

Всички перки са балансирани и групирани по тегло. Дървото има различна плътност

и това може да причини вибрацията на вентилатора, въпреки че перките са

групирани според теглото. Следните процедури трябва да отстранят по-голяма част

от вибрацията. Проверявайте вибрацията след всяка процедура.

1. Проверете дали всички перки са стабилно закрепени за опорите им.

2. Проверете дали всички опори на перките са стабилно укрепени за мотора.

3. Проверете дали лицевата плоча и монтажните опори са добре укрепени за

таванската греда.

4. По-голяма част от проблемите за вибрация на вентилатора се дължат на

различните равнища на перките. Проверете това равнище като изберете точка от

тавана над горната част на една от перките. Премерете разстоянието, както е

показано на фигура 1. поддържайки размера в границите на 1/8”, завъртете

вентилатора докато следващата перка застане в позицията за измерване. Повторете с

всяка перка. Ако равнищата не са еднакви, могат да се регулират по следния начин.

За регулиране на върха на една перка надолу, вмъкнете шайба (не е осигурена)

между перката и опората й в най-близкия до мотора болт. За регулиране върха на

една перка нагоре, вмъкнете шайбата (не е осигурена) между перката и опората й

между двата болта, най-отдалечени от мотора.

Ако перката все още вибрира значително, разменете местата на две съседни перки за

разпределяне на теглото им и евентуално постигане на по-балансирано

функциониране.

Светлината не се задейства

1. Проверете дали е свързано щепселното съединение на кутията на прекъсвача.

2. Проверете дали няма изгорели крушки.

3. Ако светлинният комплект все още не функционира, обърнете се за помощ към

квалифициран електротехник.

Pozícia prepínača rýchlostí pre teplé a chladné počasie závisí od rôznych faktorov, akými sú

napríklad veľkosť miestnosti, výška stropu, počet ventilátorov atď. Pomocou posuvného

prepínača možno meniť smer otáčania, a to smerom dopredu alebo dozadu.

Teplé počasie/pozícia dole – (dopredu) ventilátor sa otáča proti smeru hodinových

ručičiek. Obehom klesajúceho vzduchu sa vytvára dojem ochladenia, ako je to znázornené

na obrázku A. Vďaka tomu môžete nastaviť klimatizáciu na vyššiu teplotu bez toho, aby sa

narušil výsledný efekt.

Chladné počasie/pozícia hore – (dopredu) ventilátor sa otáča v smere hodinových ručičiek.

Obehom stúpajúceho vzduchu sa teplý vzduch z pod stropu distribuuje po miestnosti, ako

je to znázornené na obrázku B. Vďaka tomu môžete znížiť teplotu kúrenia bez toho, aby sa

narušil výsledný efekt.

POZNÁMKA: Pred zmenou pozície posuvného prepínača ventilátor najskôr vypnite a

počkajte, kým sa lopatky zastavia.

PREVÁDZKA

Spustite ventilátor a otestujte jednotlivé funkcie. Rýchlosť otáčania ventilátora možno

riadiť pomocou šnúrky:

a) Jedno potiahnutie – vysoká rýchlosť

b) Dve potiahnutia – stredná rýchlosť

c) Tri potiahnutia – nízka rýchlosť

d) Štyri potiahnutia – vypnutie

Pomocou posuvného prepínača možno meniť smer otáčania, a to smerom dopredu alebo

dozadu.

ÚDRŽBA

1. V dôsledku prirodzeného pohybu ventilátora môže dôjsť k uvoľneniu niektorých spojov.

Dvakrát ročne skontrolujte spoje podstavca, nosníka lopatiek a ich uchytenie. Všetky spoje

pevne dotiahnite.

2. Ak chcete, aby si ventilátor zachoval nový vzhľad niekoľko rokov, pravidelne ho čistite.

Na čistenie nepoužívajte vodu, pretože by sa mohol poškodiť motor alebo drevené súčasti,

prípadne by mohlo dôjsť k zásahu elektrickým prúdom.

3. Používajte iba jemnú utierku, aby sa povrch nepoškriabal. Chrómovaný povrch je

chránený vrstvou laku, ktorá minimalizuje stratu farby a lesku.

4. Ventilátor nie je potrebné mazať. Motor je vybavený ložiskami s permanentným

mazaním.

SPRIEVODCA PORUCHAMI

Ventilátor sa nezapne

1. Skontrolujte elektrické poistky a ističe.

2. Skontrolujte zapojenie vo svorkovnici podľa pokynov na montáž.

UPOZORNENIE: Najskôr vypnite elektrický prúd.

3. Skontrolujte, či je posuvný prepínač riadne nastavený v dolnej alebo hornej pozícii. Ak

je prepínač uprostred, ventilátor nefunguje.

4. Ubezpečte sa, či sú z motora odstránené stabilizačné prvky.

5. Ak ventilátor ani naďalej nefunguje, zavolajte elektrikára. Ak nemáte príslušné

skúsenosti, nepokúšajte sa opraviť vnútorné elektrické zapojenia.

Ventilátor je hlučný

1. Skontrolujte, či sú všetky skrutky v skrinke motora pevne dotiahnuté.

2. Skontrolujte tiež, či sú poriadne dotiahnuté skrutky pripevňujúce nosníky lopatiek k

motoru.

3. Ak s ventilátorom používate aj svietidlo, skrutky upevňujúce sklo svietidla dotiahnite

ručne. Skontrolujte, či je žiarovka pevne uchytená v objímke a či sa nedotýka skla svietidla.

Ak vibrácie pretrvávajú, zložte sklo a okolo hrdla mu nasaďte 6-milimetrové gumové

tesnenie, ktoré poslúži ako izolant. Sklo znova nasaďte a skrutky pevne dotiahnite k

tesneniu.

4. Niektoré motory citlivo reagujú na pokyny zmeny rýchlosti polovodičových ovládačov.

NEPOUŽÍVAJTE tento typ ovládača.

5. Nechajte ventilátor„usadiť“ na 24 hodín. Po tomto čase nový ventilátor zvyčajne

prestane vydávať neželané zvuky.

Ventilátor sa kýva

Skontrolujte, či sú všetky lopatky vyvážené a vhodne rozmiestnené podľa svojej váhy.

Každý kus dreva v prírode má odlišnú hustotu. Hoci sú jednotlivé lopatky spárované podľa

hmotnosti, tento fakt môže zapríčiňovať kývanie ventilátora. Vo väčšine prípadov kývanie

prestane po vykonaní nasledujúcich krokov. Po každom kroku skontrolujte, či sa ventilátor

ešte stále kýva.

1. Skontrolujte, či sú všetky lopatky pevne priskrutkované k nosníkom.

2. Skontrolujte, či sú nosníky lopatiek poriadne pripevnené k motoru.

3. Ubezpečte sa, či je podstavec s krytom pevne primontovaný k stropu.

4. Kývanie ventilátora je vo väčšine prípadov spôsobené tým, že jednotlivé lopatky sú

umiestnené v rôznych úrovniach v závislosti od stropu. Zvoľte si bod na strope nad špičkou

niektorej z lopatiek a potom odmerajte vzdialenosť bodu od špičky, ako je to znázornené

na obrázku č. 1. Potom ventilátor pootočte a nasledujúcu lopatku nastavte do

požadovanej úrovne spresnosťou na 3 mm. Tento krok zopakujte s každou lopatkou.

Lopatky môžete do požadovanej úrovne nastaviť nasledujúcim spôsobom. Ak chcete

posunúť špičku niektorej lopatky smerom nadol, vložte pod skrutku spájajúcu danú

lopatku s nosníkom vhodnú podložku (nie je súčasťou balenia). Podložku umiestnite pod

skrutku, ktorá je čo najbližšie kmotoru. Ak chcete posunúť špičku niektorej lopatky

smerom nahor, vložte pod skrutky spájajúce danú lopatku s nosníkom vhodnú podložku

(nie je súčasťou balenia). Podložku umiestnite pod dve skrutky, ktoré sú čo najďalej od

motora.

Ak je kývanie lopatky stále zreteľné, skúste navzájom vymeniť susediace lopatky, aby sa

vhodnejšie rozmiestnila ich váha. Môžete tak dosiahnuť plynulejšiu prevádzku ventilátora.

Svetlo nesvieti

1. Skontrolujte, či je v skrinke so spínačom zapojený konektor molex.

2. Skontrolujte, či žiarovka nie je vypálená.

3. Ak svetlo ani naďalej nesvieti, požiadajte o pomoc elektrikára.
