Festo SOPA Series User manual

(de) Bedienungs−
anleitung
(en) Operating
instructions
Luftspaltsensor
Air gap sensor
SOPA−...
707 658
0704NH

SOPA−...
Festo SOPA−... 0704NH
2
Symbole/Symbols: Einbau und Inbetriebnahme nur von qualifi
ziertem Fachpersonal, gemäß Bedienungs
anleitung.
Warnung
Warning
Hinweis
Note
Umwelt
Antipollution
Zubehör
Accessories
Fitting and commissioning to be carried out
by qualified personnel only in accordance
with the operating instructions.
Deutsch 3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
English 41. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

SOPA−...
Festo SOPA−... 0704NH Deutsch 3
Luftspaltsensor SOPA−...Deutsch
Inhaltsverzeichnis
1 Bedienteile und Anschlüsse 4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2 Definitionen 7. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3 Schnellinbetriebnahme 8. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4 Funktion und Anwendung 9. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5 Voraussetzungen für den Produkteinsatz 11. . . . . . . . . . . . . . . . . . . . . . . . .
6 Einbau 14. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Mechanisch 14. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Pneumatisch 16. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Elektrisch 16. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7 Inbetriebnahme 18. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Schaltausgänge Out A/Out B der Sensormodule 18. . . . . . . . . . . . . . . . . . . .
Symbolik auf dem Display 19. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Inbetriebnahme Vorbereitung 22. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Probelauf 27. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
8 Bedienung und Betrieb 28. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
9 Wartung und Pflege 29. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
10 Ausbau 29. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
11 Zubehör 30. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
12 Störungsbeseitigung 30. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
13 Technische Daten 32. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
14 Menüstruktur 37. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

SOPA−...
Festo SOPA−... 0704NH Deutsch
4
1 Bedienteile und Anschlüsse
123
4
568
9
aJ
76
1Steuermodul (optional)
2Sensormodul (in Verbindungmit
Steuermodul max. 4 Module zulässig)
3Stecker für elektrischen Anschluss
4Display
5Befestigungsschieber
6Gewindehülse (M4)
7Verschlussschraube (M7)
8Schildträger
9Adapterplatte für Wandmontage
aJ Stecker für elektrischen Anschluss
Bild1: Mechanik und elektrische Anschlüsse

SOPA−...
Festo SOPA−... 0704NH Deutsch 5
1
23
4
5
6
7
8
9aJaA
aB
1Manual−LED (grün)  Bereitschaftsanzeige
für Handhilfsbetätigung *)
2Taste  Clean (Ausblasluft) *)
3Taste  Sense (Messluft) *)
4EDIT−Knopf
5DOWN−Taste (B−Taste)
6UP−Taste (A−Taste)
7Pneumatischer Anschluss für Messdüse
(Ausgang)
8Druckluftanschluss für Betriebsdruck
9Entlüftungsschraube (Schlüsselweite 14)
aJ Druckluftanschluss für Speisedruck
aA Status−LED (gelb)  Sense (Messluft)
aB Status−LED (gelb)  Clean (Ausblasluft)
*) Nur bei Produktvarianten mit Handhilfsbetätigung (SOPA−C...−H)
Bild2: Bedienteile und pneumatische Anschlüsse

SOPA−...
Festo SOPA−... 0704NH Deutsch
6
Merkmal Typenbezeichnung
Luftspaltsensor SOPA− Luftspaltsensor als Auflagen− und Abstandskontrolle mit
LCDAnzeige
Module CM1−
CM2−
CM3−
CM4−
M1−
Steuermodul mit einem Sensormodul
Steuermodul mit zwei Sensormodulen, pneumatisch verkettet
Steuermodul mit drei Sensormodulen, pneumatisch verkettet
Steuermodul mit vier Sensormodulen, pneumatisch verkettet
Einzelnes Sensormodul 1)
Handhilfsbetätigung
Steuermodul
H− Steuermodul mit elektrisch aktivierbarer Handhilfsbetätigung
Erfassungsbereich R1− Erfassungsbereich 20 Ū200 m
Befestigungsart H
W
Hutschienenbefestigung/Durchgangsbohrung
Zusätzliche Wandbefestigung
Pneumatischer An
schluss
Q6− Steckanschluss 6 mm
ElektrischeEingänge/
Ausgänge
2P−
2N−
Ein−/Ausgänge in PNP−Technik
Ein−/Ausgänge in NPN−Technik
Elektrischer Anschluss M12− Stecker M12
Elektrisches Zubehör E1
E2
E3
E4
Verbindungsleitung mit Dose gerade, 2,5 m 2)
Verbindungsleitung mit Dose gewinkelt, 2,5 m 2)
Verbindungsleitung mit Dose gerade, 5 m 2)
Verbindungsleitung mit Dose gewinkelt, 5 m 2)
1) Option Handhilfsbetätigung nicht wählbar
2) Anzahl der Verbindungsleitungen abhängig von Anzahl der Module
Bild3

SOPA−...
Festo SOPA−... 0704NH Deutsch 7
2 Definitionen
Begriff/Abkürzung Bedeutung
EDIT−Modus Editiermodus (Schaltpunkte und Hysterese einstellen)

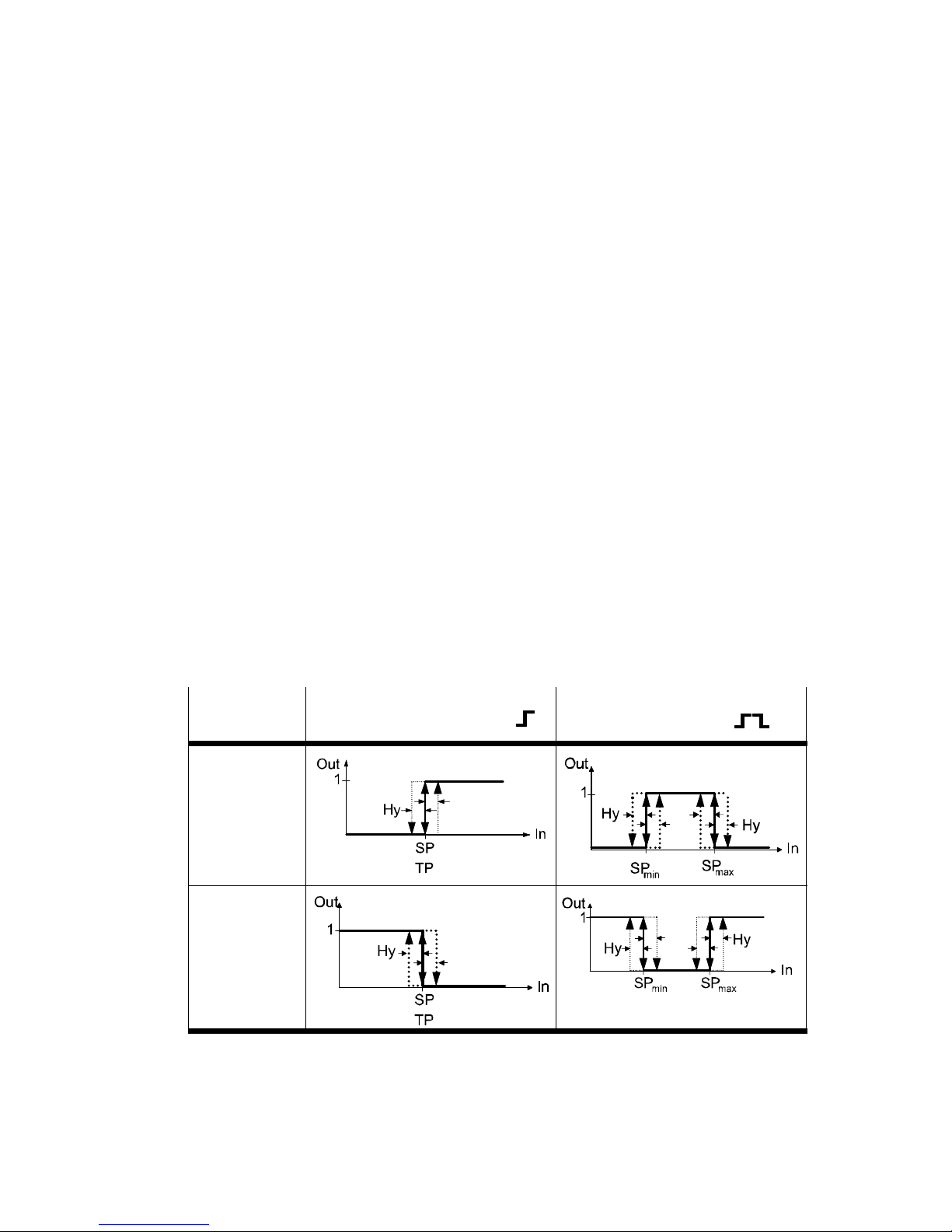

Hysterese (Hy) Schaltdifferenz zur Unterdrückung von Schaltsignalen bei
Schwankungen um den Schaltpunkt (siehe auch Bild19)
RUN−Modus Grundzustand
(z. B. wirksam nach Einschalten der Betriebsspannung)
Schaltpunkt (SP) Punkt, bei dem der Ausgang schaltet
SPmax Oberer Schaltpunkt
SPmin Unterer Schaltpunkt
TEACH−Modus Lernmodus (Schaltpunkt für Out A lernen)
Teachpunkt (TP) Gelernter Schaltpunkt
Bild4
12
3
4
1In diesem Bereich werden Schalt
signale bei Schwankungen um den
Schaltpunkt (SP) unterdrückt
2Objekt
3Schaltbereich
4Messdüse
Bild5

SOPA−...
Festo SOPA−... 0704NH Deutsch
8
3 Schnellinbetriebnahme
Nach dem Einschalten der Betriebsspannung befinden sich die Sensormodule
automatisch im RUN−Modus (Grundstellung). Wenn Sie nicht sicher sind, ob sich
ein Sensormodul im RUN−Modus befindet, halten Sie 3 s die EDIT−Taste des
entsprechenden Sensormoduls gedrückt. Das Sensormodul ist dann im
RUN−Modus.
Zur Abstandsüberwachung dient der Schaltausgang Out A. Zur Schnellinbetrieb
nahme müssen Sie den Schaltpunkt für Out A manuell einstellen oder teachen.
Möglichkeit 1: Schaltpunkt für Out A manuell einstellen
1. Um den EDIT−Mode zu aktivieren, EDIT−Knopf drücken. [Out A] blinkt.
2. EDIT−Knopf erneut drücken. SP−Feld blinkt (SP = Schaltpunkt).
3. Den gewünschten Schaltpunkt (abstandskorrelierter Wert) mit den Tasten
UP/DOWN einstellen.
4. EDIT−Knopf 3 s gedrückt halten. Das Sensormodul ist dann im RUN−Modus.
Möglichkeit 2: Schaltpunkt für Out A teachen
1. Objekt bis zum gewünschten Abstand an die Messdüsen heranführen.
2. Um den Messwert (Objektabstand) als Teach−Punkt (TP) für Out A zu überneh
men, zuerst die A−Taste, dann zusätzlich EDIT−Knopf drücken. [A] und [TeachIn]
blinken. Nach Loslassen der Tasten hört das Blinken nach kurzer Zeit auf. Der
Teach−Punkt (TP) wird übernommen und als neuer Schaltpunkt (SP) gültig. Das
Sensormodul ist dann wieder im RUN−Modus.

SOPA−...
Festo SOPA−... 0704NH Deutsch 9
4 Funktion und Anwendung
Der Luftspaltsensor SOPA−... dient bestimmungsgemäß zur Abstandsüberwachung
im Bereich von 20 Ū200 m. Die Abstandsmessung erfolgt berührungslos mithilfe
eines pneumatischen Messverfahrens. Dies ermöglicht den Einsatz unter rauen
Umgebungsbedingungen.
123 456
7
8
9aJ
13/2−Wegeventil (Messluft)
2Druckregelventil
33/2−Wegeventil (Ausblasluft)
4Speisedruck
5pneumatisch verkettet
6Objekt (Beispiel)
7Messdüsen (1 je Sensormodul)
8Luftspalt
9Entlüftungsschraube
aJ Druckluftanschluss für Betriebsdruck
Bild6: Aufbau  hier mit Steuermodul (optional) und zwei Sensormodulen
Von den Sensormodulen, die sowohl einzeln als auch in Kombination mit dem
Steuermodul betrieben werden können, strömt die Druckluft zu den Messdüsen.
Befindet sich das Objekt sehr nahe an einer Messdüse, ist der dortige Luftspalt
sehr klein. Entsprechend wenig Luft strömt aus. Entfernt sich das Objekt, wird der
Luftspalt größer. Mehr Luft strömt aus. Die Abstandsänderung bewirkt eine Durch
flussänderung, die von den Sensormodulen erfasst und in einen abstandskorrelier
ten Wert umgewandelt und angezeigt wird (Geschwindigkeitsmessverfahren mit
Ejektor).

SOPA−...
Festo SOPA−... 0704NH Deutsch
10
Das Sensormodul besitzt zwei unabhängig arbeitende Sensorelemente (A/B). Mit
Sensorelement B wird ermittelt, ob der Speisedruck (Eingangswert In B) korrekt
anliegt  nur dann ist eine
Abstandsermittlung überhaupt mög
lich. Dies wird über den Schaltaus
gang Out B (Freigabesignal) signali
siert. Mit Sensorelement A wird der
Abstand (Eingangswert In A) ermit
telt. Bei korrektem Speisedruck signa
lisiert der Schaltausgang Out A, ob
der gewünschte Abstand vorliegt.
Beide Ausgänge lassen sich als Öffner
(NC) oder Schließer (NO) konfigurie
ren. Bild7 zeigt das Verhalten bei
Werkseinstellung (NO).
Das im Steuermodul integrierte Druckregelventil hält den Speisedruck für die
Sensormodule weitgehend konstant, unabhängig vom eingespeisten Betriebs
druck. Hierdurch ergeben sich relativ geringe Anforderungen an die Kontinuität
bzw. Stetigkeit der eingespeisten Druckluft (4 Ū7 bar). Über integrierte Ventile
lassen sich Messluft (Sense) und Ausblasluft (Clean) unabhängig voneinander
zuschalten. Die Ausblasluft dient zur Reinigung verschmutzter Düsen. Das Ein
schalten der Mess− oder Ausblasluft kann durch eine übergeordnete SPS und bei
SOPA−...−H auch manuell direkt am Steuermodul erfolgen. Die Messluft wird mit
der Taste [Sense] zu− oder abgeschaltet, die Ausblasluft mit der Taste [Clean]. Das
Deaktivieren der Tasten ist durch Abschalten der Betriebsspannungsversorgung
möglich. Schaltsignale für die Ventile werden über gelbe LED angezeigt.
Um sehr schnelle Ansprechzeiten auch bei geringen Abständen oder komplett ab
gedichteten Messdüsen zu erreichen, kann die Entlüftungsschraube (siehe Bild6)
durch das Differenzdruck−Regelventil LRLL−1/8−QS−6 ersetzt werden.
Beim Betrieb ohne Steuermodul muss das Einhalten des zulässigen Speisedrucks
und ggf. die Ausblasfunktion über geeignete andere pneumatische Komponenten
sichergestellt werden.
Hinweis
Das Überschreiten des zulässigen Druckbereichs kann das Produkt
beschädigen.
SHalten Sie den zulässigen Druckbereich ein (siehe Technische Daten),
insbesondere bei Betrieb des Luftspaltsensors ohne Steuermodul.
Bild7: Verhalten bei Werkseinstellung
Abstand
erreicht
ja
Speisedruck
OK?
ja
Out A
Out B
0
1
0
1
nein
nein

SOPA−...
Festo SOPA−... 0704NH Deutsch 11
5 Voraussetzungen für den Produkteinsatz

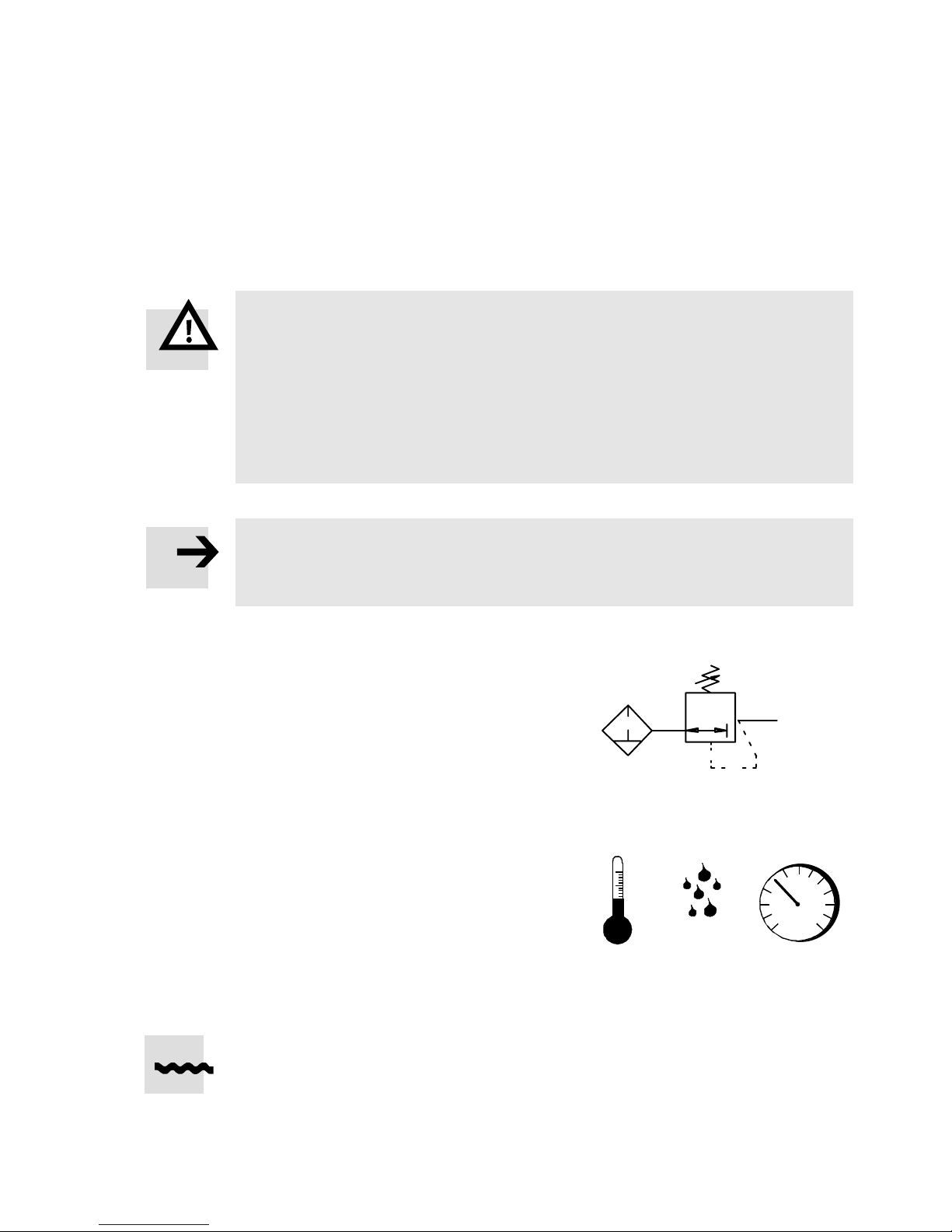

Warnung
Abhängig von der Funktionalität der Maschine/Anlage kann die Manipulation
von Signalzuständen schwere Personen− oder Sachschäden verursachen.
SBerücksichtigen Sie, dass das Ändern des Schaltverhaltens der Schaltaus
gänge im EDIT−Modus sofort wirksam wird.
Aktivieren Sie den Passwortschutz (Sicherheitscode), um das versehentliche
Ändern durch unbefugte Dritte zu verhindern (siehe Abschnitt 7 unter EDIT−
Modus).
Hinweis
Durch unsachgemäße Handhabung entstehen Fehlfunktionen.
SStellen Sie sicher, dass die folgenden Vorgaben stets eingehalten werden.
SVergleichen Sie die Grenzwerte in dieser
Bedienungsanleitung mit denen Ihres
Einsatzfalls (z. B. Betriebsmedium, Drücke,
Kräfte, Momente, Temperaturen, Massen,
Geschwindigkeiten, Spannungen).
SBerücksichtigen Sie die Umgebungs
bedingungen am Einsatzort.
SBerücksichtigen Sie die Vorschriften der
Berufsgenossenschaft, des Technischen
Überwachungsvereins, des VDE oder
entsprechende nationale Bestimmungen.
SEntfernen Sie die Transportvorkehrungen
wie Schutzwachs, Folien (Polyamid),
Kappen (Polyethylen), Kartonagen (außer
den Verschlusselementen der pneumatischen
Anschlüsse).
Die Verpackungen sind vorgesehen für eine Verwertung auf stofflicher Basis
(Ausnahme: Ölpapier = Restmüll).
SVerwenden Sie den Artikel im Originalzustand ohne jegliche eigenmächtige
Veränderung.
Bild8
LF−... LR−...
Bild9
[°C] [%] [mbar]

SOPA−...
Festo SOPA−... 0704NH Deutsch
12
SBerücksichtigen Sie die erforderliche Messdüsengeometrie.
Die erforderliche Messdüsengeometrie zeigt Bild10. Führen Sie den Austritt der
Düsenöffnung scharfkantig aus. Schräge Kanten an der Austrittsöffnung sind un
zulässig. Bei Abfragen von Spaltabständen < 30 m ist es u.U. erforderlich, die
Austrittsöffnungen der Düsen um 30 Ū60 m hinter die Auflagefläche zurückzu
setzen, um Luftabfluss zu ermöglichen. Eventuell muss die Auflagefläche, in der
die Messdüsen angebracht sind, mit entsprechenden Kanälen versehen werden,
die eine Entlüftung in die Umgebung erlauben (siehe Bild10).
Messdüsengeometrie Zurückversetzte Düse Unzulässig
@[mm]
1,5
2 *)
2,5
*) Düsen−Nenndurchmesser = 2 mm
Bild10
Vorsicht
Beschädigung durch eindringende Fremdkörper!
Bei ungeeigneter Anordnung der Messdüsen oder ungeeignetem Verlauf der
Druckluftleitungen können im Extremfall Fremdkörper in die Sensormodule
gelangen und Fehlfunktionen auslösen oder das Gerät beschädigen.
SBerücksichtigen Sie die Umgebungsbedingungen am Einsatzort durch
konstruktive Maßnahmen  z. B. durch geeignete Messdüsenanordnung.
SHalten Sie die max. zulässigen Schlauchlängen zwischen Sensormodul und
Messdüse ein (siehe Technische Daten).

SOPA−...
Festo SOPA−... 0704NH Deutsch 13
Einsatzbereich und Zulassungen
Produktausführungen, die mit folgendem Zeichen versehen sind, erfüllen die
Anforderungen nach:
 Recognized Component Marks for Canada and the United States
Only for use in Class 2 Circuits.
Hinweis
Beachten Sie Folgendes, wenn in Ihrem Einsatzfall die Anforderungen nach
Recognized Component Marks for Canada and the United States" erforderlich
sind:
 Vorschriften zur Einhaltung der UL−Zulassung finden Sie in der UL−spezifi
schen Kurz−Bedienungsanleitung. Es gelten vorrangig die dortigen techni
schen Angaben. Die technischen Angaben in der vorliegenden Dokumenta
tion können abweichende Werte aufweisen.

SOPA−...
Festo SOPA−... 0704NH Deutsch
14
6 Einbau
Mechanisch
SPlatzieren Sie das Gerät entsprechend der spezifizierten Schlauchlängen in die
Nähe der Messdüsen (Schlauchlänge 0,5 Ū8 m  siehe Bild36 und Bild37).

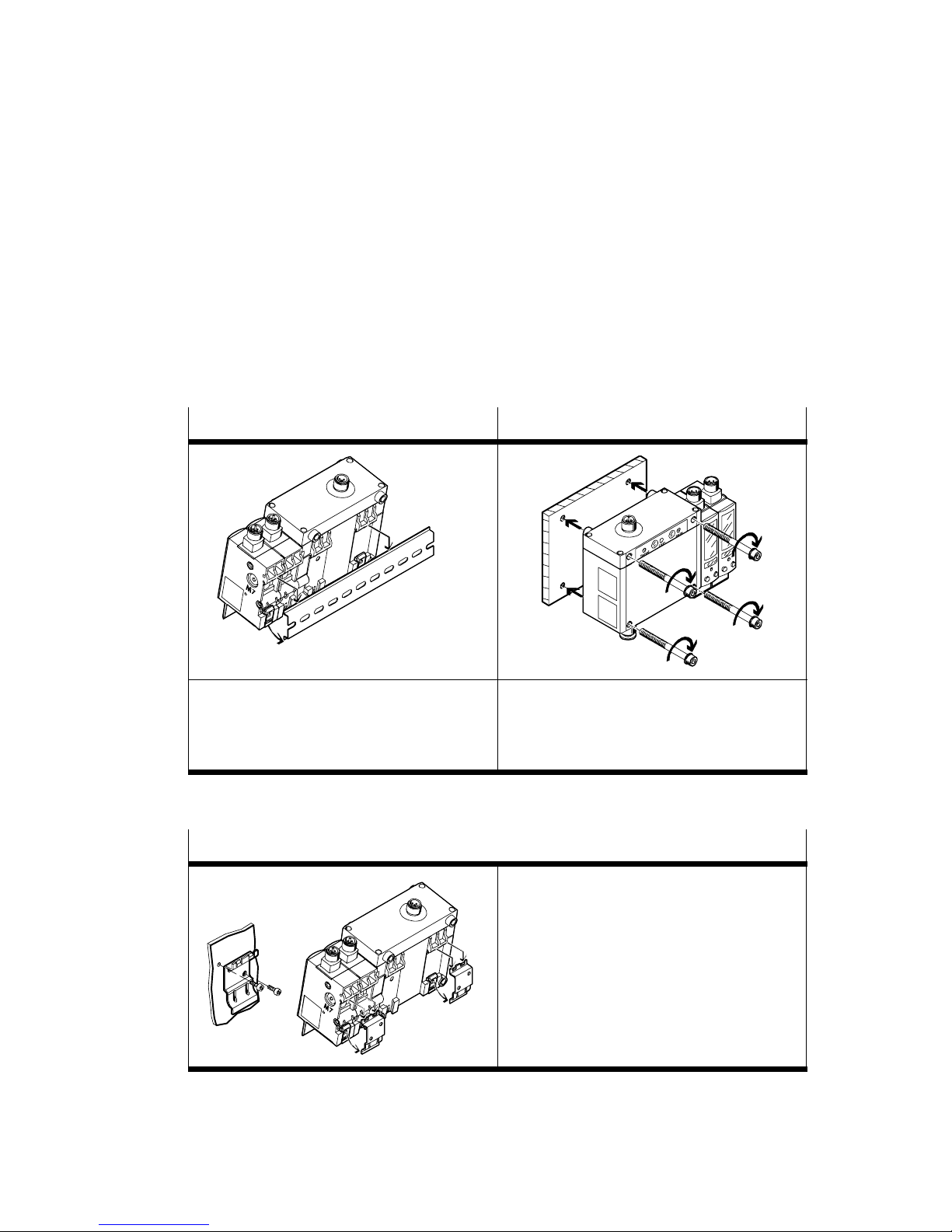

Hutschienenmontage Plattenmontage
SSOPA in die Hutschiene einhängen und
andrücken, bis die Befestigungsschieber
einrasten.
 Durchgangsbohrung 5,5 mm
 Anziehdrehmoment max. 0,8 Nm
SSchraube mit Unterlegscheibe
verwenden.
Bild11
Wandbefestigung
S2 Adapterplatten montieren
(z. B. 2 x M3). Lochbilder und Maße
siehe Seite79.
SSOPA in die Befestigungsplatten
einhängen und andrücken, bis die
Befestigungsschiebereinrasten.
Bild12

SOPA−...
Festo SOPA−... 0704NH Deutsch 15
Sensormodul montieren (mit Steuerblock max. 4)
1
2
1. Verschlussschraube 1mit Innensechs
kant−Schlüssel lösen  Schlüsselweite
(SW) 3 mm.
2. Auf korrekten Sitz des Dichtrings am zu
montierenden Sensormodul achten.
3. Sensormodul leicht andrücken und Ge
windehülsen2mit einem Innensechs
kant−Schlüssel festziehen  SW 2,5 mm;
Anziehdrehmoment max. 0,7 Nm.
4. Auf das letzte Sensormodul (max. 4) die
Verschlussschraube 1handfest fest
ziehen  SW 3 mm. Auf korrekten Sitz
der Dichtung achten.
Bild13
Betrieb der Sensormodule ohne Steuermodul
1
2
Zur Einhaltung des erforderlichen Speise
drucks (siehe Technische Daten):
SNutzen Sie ein geeignetes Präzisions
druckregelventil, um den geforderten
Speisedruck für alle pneumatisch
verketteten Sensormodule zu gewähr
leisten.
Der Speisedruck kann links− oder rechts
seitig zugeführt werden.
SAuf den Speisedruckanschluss 1oder
2Verschraubung mit Gewinde M7
montieren  max. Gewindelänge
5,5mm.
SGegenüberliegenden Anschluss mit
Verschlussschraube M7 verschließen 
SW3 mm, handfest festziehen.
Bild14

SOPA−...
Festo SOPA−... 0704NH Deutsch
16
Pneumatisch
SSchlauch (Außen−Ø: 6 mm) in Steckverschraubungen einstecken.
SDruckluftanschluss für Messdüse mit zugeordneter Messdüse verschlau
chen (siehe Bild6).
SBei Betrieb mit Steuermodul: Druckluftanschluss für Betriebsdruck mit
Druckluftquelle verschlauchen.
SBei Betrieb ohne Steuermodul: Druckluftanschluss für Speisedruck mit
Präzisionsdruckregelventil verschlauchen.
Elektrisch
Das Anziehdrehmoment der Stecker beträgt max. 0,3 Nm.
Warnung
SVerwenden Sie ausschließlich Stromquellen, die eine sichere elektrische
Trennung der Betriebsspannung nach IEC/DIN EN 60204−1 gewährleisten.
Berücksichtigen Sie zusätzlich die allgemeinen Anforderungen an PELV−
Stromkreise gemäß IEC/DIN EN 60204−1.
Hinweis
Lange Signalleitungen reduzieren die Störfestigkeit.
SStellen Sie sicher, dass die Signalleitungen stets kürzer sind als 30 m.
Schaltbilder Steuermodul
SOPA−C...−H−...−...−2P−M12−... SOPA−C...−H−...−...−2N−M12−...
SOPA−C...−...−...−2P−M12−... SOPA−C...−...−...−2N−M12−...
Bild15

SOPA−...
Festo SOPA−... 0704NH Deutsch 17
Pin Belegung Steuermodul Stecker
1 Betriebsspannung+24 V DC
 SOPA−...−H: VersorgungsspannungfürHandhilfsbetätigung
 SOPA−...−...−2N: Versorgungsspannungfür NPN−Eingänge
M12 5−polig
2 Schalteingang B (Clean)
1−Signal: Ausblasluft eingeschaltet
3 Betriebsspannung 0 V
 SOPA−...−H: VersorgungsspannungfürHandhilfsbetätigung
 SOPA−...−...−2P: Versorgungsspannungfür PNP−Eingänge
4 Schalteingang A (Sense)
1−Signal: Messluft eingeschaltet
5 n.c. = frei (not connected)
Bild16
Schaltbilder Sensormodul
SOPA−...−...−...−2P−M12−... SOPA−...−...−...−2N−M12−...
Bild17
Pin Belegung Sensormodul Stecker
1 Betriebsspannung +24 V DC M12 5−polig
2 Schaltausgang B (Out B), Fenster−Komparator
1−Signal: Speisedruck im Toleranzbereich
3 Betriebsspannung 0 V
4 Schaltausgang A (Out A), Schwellwert−Komparator
1−Signal: Objekt im Schaltbereich
5 n.c. = frei (not connected)
Bild18

SOPA−...
Festo SOPA−... 0704NH Deutsch
18
7 Inbetriebnahme
SSchalten Sie die Betriebsspannung und die Druckluft ein.
Wenn Speisedruck anliegt, zeigen die Displays jeweils den abstandskorrelierten
Messwert an. Bei SOPA−...−H: Leuchtet die Manual−LED, lassen sich die Messluft
(Sense) und die Ausblasluft (Clean) manuell zu− oder abschalten.
Schaltausgänge Out A/Out B der Sensormodule
Der Ausgang Out B dient als Freigabesignal. Dieser Ausgang ist als Fenster−Kompa
rator ausgeführt und signalisiert, ob der Speisedruck (Eingangsignal In B) inner
halb der vorgegebenen Toleranz liegt. Werkseinstellung 0,6 Ū1,8 bar.
Ein Ändern der Werkseinstellung ist nur bei Betrieb ohne Steuermodul sinnvoll.
Wird ein Präzisionsdruckregler genutzt, kann bei präziserer Speisedruckversor
gung der Erfassungsbereich bis auf ca. 300 m ausgedehnt werden (siehe Bild37).
Der Ausgang Out A ist als Schwellwert−Komparator ausgeführt. Liegt der Speise
druck innerhalb der vorgegebenen Toleranz, signalisiert Out A, ob sich das Objekt
im Schaltbereich befindet.
Out A
Schwellwert−Komparator
Out B
Fenster−Komparator
Bei
EinstellungNO
(Schließer)
Bei
EinstellungNC
(Öffner)
Bild19: Schaltpunkte (SP...) und Hysterese (Hy)
Die Hysterese dient zur Unterdrückung von Schaltsignalen bei Schwankungen um
den Schaltpunkt (hier beidseitig). Die festgelegten Rückschaltpunkte wirken,
solange sich der Messwert im Hysteresebereich befindet.

SOPA−...
Festo SOPA−... 0704NH Deutsch 19
Symbolik auf dem Display
Display Symbol Beschreibung
 RUN−Modus: Schaltausgang gesetzt/
nichtgesetzt
 SHOW− und EDIT−Modus: Schaltausgang
selektiert/nicht selektiert
Schwellwert−Komparator
Fenster−Komparator
[SP] Schaltpunkt (switching point)
[SP] [min] Unterer Schaltpunkt (switching point  minimal)
[SP] [max] Oberer Schaltpunkt (switching point  maximal)
[HY] Hysterese
[NO] Schaltcharakteristik Schließer (normally open)
[NC] Schaltcharakteristik Öffner (normally closed)
[min] / [max] Extremwerte: Minimaler/maximalerEingangs
messwert (In A/B)
[TeachIn] TeachIn−Modus aktiv
[Option] OptionenzurFehlimpulsunterdrückung
(Off, 1, 2)  siehe Bild22
[Lock] Sicherheitscode aktiv
(Sperrung gegen unbefugte Parametrierung)
Spezialmenü (SPEC) ist aktiv
RUN−Modus: Grafische Anzeige des aktuellen
abstandskorrelierten Messwerts (In A) bezogen
auf den eingestellten Schaltpunkt (Bild21).
Bedeutung in anderen Modi siehe Bild23.
Bild20

SOPA−...
Festo SOPA−... 0704NH Deutsch
20
Arbeitsweise der Segmentleiste im RUN−Modus
Beide Segmentleisten sind In A zugeordnet und arbeiten synchron. Die oberen
4Segmentreihen sind rot, die 5 unteren Segmentreihen sind grün. Der eingestellte
Schaltpunkt von Out A liegt zwischen den Segmentreihen 5 und 6. Die 4 roten und
4 grünen Segmentreihen über und unter dem Schaltpunkt zeigen proportional zum
Wert des jeweiligen Schaltpunktes die aktuelle Position des Objekts an.
Nr. Segmente Erlischt, wenn: Position des Objekts
9
8
7
6
Abstand < 1,6 x Schaltpunkt
Abstand < 1,4 x Schaltpunkt
Abstand < 1,2 x Schaltpunkt
Abstand < 1 x Schaltpunkt
Objekt außerhalb des
festgelegten Schaltbereichs
6
5
4
3
2
1
Abstand
<
1
x
Schaltpunkt
Abstand < 0,8 x Schaltpunkt
Abstand < 0,6 x Schaltpunkt
Abstand < 0,4 x Schaltpunkt
Abstand < 0,2 x Schaltpunkt
Leuchtet immer
Objekt innerhalb des
festgelegten Schaltbereichs
Bild21: Bedeutung der Segmente im RUN−Modus
Ist das Objekt außerhalb des Messbereichs (Messdüse bläst ins Freie), leuchten
alle Segmentreihen. Nähert sich ein Objekt, gehen bis zum Schaltpunkt nacheinan
der die roten LEDs aus. Mit Erreichen des Schaltpunktes leuchten nur noch die
grünen Segmentreihen. Nähert sich das Objekt der Messdüse weiter bis zum
Kontakt, gehen nacheinander die grünen Segmentreihen aus bis auf die unterste
Segmentreihe. Diese Segmentreihe leuchtet immer.
Optionen
Das Ein− und Ausschalten von Mess− oder Ausblasluft während des Betriebs er
zeugt Fehlimpulse (zu starke Speisedruckschwankungen). Üblicherweise müssen
derartige Fehlimpulse durch entsprechende Programmierung einer übergeordne
ten Steuerung unterdrückt werden. Beim Luftspaltsensor SOPA können Sie Fehl
impulse durch Einstellen des Parameters [Optionen] unterdrücken (Einstellung
1oder 2).
