Festo SFAM User manual

de Bedienungs-
anleitung
en Operating
instructions
756204
1103a
Durchflusssensor
Flow sensor
SFAM

SFAM
2Festo – SFAM – 1103a
Symbole/Symbols: Einbau und Inbetriebnahme darf nur durch
Fachpersonal mit entsprechender Qualifika-
tion gemäß dieser Bedienungsanleitung
durchgeführt werden.
Installation and commissioning may only be
performed in accordance with these instruc-
tions by technicians with appropriate qualific-
ations.
Warnung
Warning
Vorsicht
Caution
Hinweis
Note
Umwelt
Antipollution
Zubehör
Accessories
Deutsch – Durchflusssensor SFAM 3..............................................
English – Flow sensor SFAM 37...................................................

SFAM
Festo – SFAM – 1103a Deutsch 3
Deutsch – Durchflusssensor SFAM
Inhaltsverzeichnis
1 Produktbeschreibung 5......................................................
1.1 Übersicht 5................................................................
1.2 Merkmale 6...............................................................
2 Funktion und Anwendung 7..................................................
2.1 Betriebszustände 7.........................................................
2.2 Funktionsumfang 8.........................................................
2.2.1 Schaltausgänge 8.....................................................
2.2.2 Farbumschlag 10.......................................................
2.2.3 Normbedingungen 10...................................................
2.2.4 Analogfilter 10........................................................
2.2.5 Digitalfilter 10.........................................................
2.2.6 Sicherheitscode 11.....................................................
2.2.7 Min/Max Werte 11.....................................................
3 Voraussetzungen für den Produkteinsatz 11......................................
4Einbau 13..................................................................
4.1 Einbau mechanisch und pneumatisch 13.........................................
4.2 Elektrischer Anschluss 14.....................................................
5 Inbetriebnahme 15..........................................................
5.1 Symbolik auf dem Display 15...................................................
5.2 Symbolik zur Darstellung der Menüstruktur 16.....................................
5.3 RUN-Modus 17..............................................................
5.4 INFO- / SHOW-Modus 18......................................................
5.5 EDIT-Modus 20..............................................................
5.5.1 EDIT-Modus starten 20..................................................
5.5.2 Schaltverhalten der Schaltausgänge einstellen 21............................
5.5.3 Spezialmenü [SPEC] einstellen 22.........................................
5.6 TEACH-Modus 24............................................................
5.7 RECORDER-Modus 25........................................................

SFAM
4Festo – SFAM – 1103a Deutsch
6 Bedienung und Betrieb 26....................................................
7WartungundPflege 26.......................................................
8Ausbau 27.................................................................
9 Störungsbeseitigung 27......................................................
10 Zubehör 27.................................................................
11 Technische Daten 28.........................................................

SFAM
Festo – SFAM – 1103a Deutsch 5
1 Produktbeschreibung
1.1 Übersicht
6
SFAM-62- … -M
1
2
3
4
5
7
SFAM-62- … -T
5
6
8
6
SFAM-90- … -M
1
2
3
4
5
7
SFAM-90- … -T
5
6
8
1Display
2B-Taste
3Edit-Knopf
4A-Taste
5Stecker für elektrischen Anschluss
6Druckluftanschluss
7Siebpatrone
8Einlaufstrecke
Fig. 1: Bedienteile und Anschlüsse

SFAM
6Festo – SFAM – 1103a Deutsch
1.2 Merkmale
Merkmal
Bestell-
code
Ausprägung
Typ SFAM Durchflusssensor
Rastermaß -62 62 mm
-90 90 mm
Durchflussmessbe-
reich
-1000
1)
Max. 1000 l/min
-3000
1)
Max. 3000 l/min
-5000 Max. 5000 l/min
-10000
2)
Max. 10000 l/min
-15000
2)
Max. 15000 l/min
Durchflusseingang Lunidirektional von links
Runidirektional von rechts
Befestigungsart -M Batteriemontage
-T Gewindemontage
-W
1)
Gewindemontage mit Wandbefestigung
Pneumatischer An-
schluss
G12
1)
G½
N12
1)
½”NPT
G1
2)
G1
N1
2)
1” NPT
G112
2)
G1½
N112
2)
1½”NPT
Elektrischer Ausgang -2SA 2x PNP oder NPN, 1 Analogausgang 4 … 20 mA
-2SV 2x PNP oder NPN, 1 Analogausgang 0 … 10 V
Elektrischer Anschluss -M12 Stecker M12x1, 5-polig, A-codiert
Elektrisches Zubehör
3)
-2.5S Verbindungsleitung, gerade Dose , Kabellänge 2,5 m
-5S Verbindungsleitung, gerade Dose, Kabellänge 5 m
-2.5A Verbindungsleitung, Winkeldose, Kabellänge 2,5 m
-5A Verbindungsleitung, Winkeldose, Kabellänge 5 m
1) nur SFAM-62
2) nur SFAM-90
3) Im Lieferumfang enthalten.
Tab. 1: Variantenübersicht

SFAM
Festo – SFAM – 1103a Deutsch 7
2 Funktion und Anwendung
Der SFAM dient bestimmungsgemäß zur Überwachung von Durchfluss und Luftverbrauch / Luftvolumen
für geeignete Medien in Leitungssystemen oder Endgeräten in der Industrie; geeignete Medien
Kapitel 11 Technische Daten. Der konstruktive Aufbau ermöglicht den autarken Betrieb des
(SFAM-…-T) oder den Zusammenbau mit Wartungsgeräten der MS-Reihe (SFAM-…-M).
Bei der Messung wird ein thermisches Verfahren angewandt. Hierbei wird die Wärmemenge ermittelt,
die einer beheizten Fläche des Sensors durch das vorbeiströmende Medium entzogen wird. Über die
entzogene Wärmemenge wird der Durchfluss bzw. der Luftverbrauch ermittelt und am Display ange-
zeigt. Die Anbindung an übergeordnete Systeme erfolgt über 2 Binärausgänge (Out A/B) und einen
Analogausgang (Out C). Für die Durchflussmessung sind Schaltpunkte für beide Binärausgänge ein-
stellbar. Zur Luftverbrauchsmessung ist ein Verbrauchsschaltimpuls für Ausgang A (Out A) einstellbar.
Die Kombination Luftverbrauchsmessung (Out A) und Durchflussmessung (Out B) ist möglich. Über den
Analogausgang (Out C) wird der Durchflusswert weitergereicht.
2.1 Betriebszustände
INFO-Modus EDIT-Modus TEACH-Modus RECORDER-Modus
SHOW-Modus
Fig. 2: Betriebszustände des SFAM
RUN-Modus
Im RUN-Modus werden
– die Messwerte für Durchfluss (in l/min oder scfm)
– die Messwerte für den Luftverbrauch (in m³, scf oder l) und
– die Signalzustände der Schaltausgänge Out A, Out B (gesetzt, nicht gesetzt) angezeigt.

SFAM
8Festo – SFAM – 1103a Deutsch
INFO-Modus
Im INFO-Modus kann bei aktivierter Luftverbrauchsmessung die Anzeige der Eingangsgrößen (Durch-
fluss, Luftverbrauch) im Display schnell umgeschaltet werden. Die Anzeige kann durch Drücken der
A-Taste oder der B-Taste umgeschaltet werden.
SHOW-Modus
Im SHOW-Modus werden die aktuellen Einstellungen für die Schaltausgänge Out A und Out B sowie die
Min/Max-Werte für die Durchfluss- oder Luftverbrauchsmessung angezeigt. Die Min/Max-Werte können
zurück gesetzt werden.
EDIT-Modus
Im EDIT-Modus können die Einstellungen für den Durchflusssensor (Schaltausgänge, Normbedingung,
Physikalische Einheit usw.) vorgenommen oder verändert werden.
TEACH-Modus
Im TEACH-Modus können die Schaltpunkte geteacht werden.
RECORDER-Modus
Im RECORDER-Modus kann eine manuelle Luftverbrauchsmessung durchgeführt werden.
2.2 Funktionsumfang
2.2.1 Schaltausgänge
Konfiguration der Schaltausgänge
Schaltausgang Out A:
kann entweder mit der physikalischen Eingangsgröße Durchfluss [FLW] oder der daraus abgeleiteten
Luftverbrauchsmessung [ConS] belegt werden.
Schaltausgang Out B:
kann nur mit der physikalischen Eingangsgröße Durchfluss verwendet werden.
Die Schaltausgänge Out A / Out B können entsprechend der Einstellbereiche in den Technischen Daten
Tab. 12: konfiguriert werden.
Für den Schaltausgang Out A und Out B können unabhängig voneinander die Schaltfunktion Schwell-
wert- oder Fenster-Komparator gewählt werden. Jedem Schaltausgang kann separat die Schaltelement-
funktion Öffner (NC) oder Schließer (NO) zugeordnet werden,Tab. 2: .
Schaltpunkte [SP] und Hysterese [HY] können entsprechend der Einstellbereiche in der Tabelle
Technischen Daten Tab. 12: eingestellt werden.

SFAM
Festo – SFAM – 1103a Deutsch 9
Schaltpunkt und Hysterese bei Durchflussmessung für Out A / Out B
Schwellwert-Komparator Fenster-Komparator
Schaltelementfunktion NO (Schließer)
q
1
0
Hy
OUT
SP
[l/min]
Hy Hy
q
1
0
OUT
SPLo SP Hi
[l/min]
Schaltelementfunktion NC (Öffner)
q
1
0
SP
Hy
OUT
[l/min]
q
1
0
OUT
SPLo SPHi
Hy Hy
[l/min]
Tab. 2: Einstellung Schaltpunkt SP und Hysterese Hy
Verbrauchsschaltimpuls [CI] bei Luftverbrauchsmessung
Einstellung NO (Schließer) Einstellung NC (Öffner)
CI CI
t
t
0
OUT A
1
0
CI
100 ms
[l],
[m³]
CI CI
t
t
0
OUT A
1
0
CI
100 ms
[l],
[m³]
Tab. 3: Verbrauchsschaltimpuls
Mit dem Verbrauchsschaltimpuls [CI] kann ein Schwellwert für den Luftverbrauch eingestellt werden.
Wenn der eingestellte Schwellwert erreicht ist, dann wird am Ausgang Out A für 100 ms ein Schaltim-
puls ausgegeben. Mit jedem Schaltimpuls wird die Messung des Luftverbrauchs von neuem gestartet.

SFAM
10 Festo – SFAM – 1103a Deutsch
2.2.2 Farbumschlag
Abhängig vom Schaltzustand kann für Out B ein Rot-Farbumschlag eingestellt werden. Somit kann der
Anlagenzustand über große Entfernungen visualisiert werden.
Folgende Einstellungen können gewählt werden:
r.On = Display ist rot, wenn der Schaltausgang High (1) ist.
Display ist blau, wenn der Schaltausgang Low (0) ist.
r.OFF = Display rot, wenn der Schaltausgang Low (0) ist.
Display ist blau, wenn der Schaltausgang High (1) ist.
bLUE = Display ist blau, die Funktion Farbumschlag ist ausgeschaltet.
2.2.3 Normbedingungen
Der vom SFAM gemessene und ausgegebene Luftmassenstrom bezieht sich auf Normbedingungen.
Werksseitig ist der SFAM auf die physikalischen Normbedingungen nach DIN 1343 und die Einheit l/min
kalibriert.
Hinweis
Werden abweichend vom kalibrierten Messbereich mit der Einheit l/min andere Norm-
bedingungen und / oder Einheiten verwendet, so ergeben sich für den Analogausgang
entsprechende Kennliniengrenzwerte Tab. 15: im Kapitel 11 Technische Daten.
Folgende Normbedingungen können unter dem Menüpunkt [Option], Kapitel 5.5.3 Spezialmenü
[SPEC] einstellen, ausgewählt werden.
Option Off 1 2
Normliter nach DIN 1343 ISO 2533 ISO 6358
Luftdruck (absolut) [bar] 1,01325 1,01325 1
Temperatur [°C] 015 20
Tab. 4: Normbedingungen
2.2.4 Analogfilter
Mit dem Analogfilter kann die Filterzeitkonstante aller Ausgangssignale verändert werden. Damit
verändert sich die Anstiegszeit am Analogausgang (Fig. 3: ).
2.2.5 Digitalfilter
Mit dem Digitalfilter können die Anzeigewerte geglättet werden. Der Glättungsgrad kann in 6 Stufen
von d1 = geringe Glättung bis d6 = maximale Glättung eingestellt werden. Mit steigender Glättung
erhöht sich die Ein- / Ausschaltzeit der Schaltausgänge. Bei d.Off hängen die Schaltzeiten nur von der
eingestellten Filterzeitkonstante des Analogfilters ab (Fig. 3: ).

SFAM
Festo – SFAM – 1103a Deutsch 11
Signalfluss vom Analogfilter und Digitalfilter
Sensor
Rohsignale Analogfilter
Digitalfilter Display-
anzeige
Schaltausgänge
Out A/Out B
Analogausgang
Fig. 3: Signalfluss vom Analogfilter und Digitalfilter
2.2.6 Sicherheitscode
Um die Einstellung vor unbefugten Zugriff zu schützen, kann ein bis zu 4-stelliger Zahlencode einge-
stellt werden. Der Sicherheitscode muss bei jeder Änderung der Einstellungen (EDIT-Modus und TEACH-
Modus) eingegeben werden.
2.2.7 Min/Max Werte
Im SHOW-Modus können die Min/Max Werte für eine Durchflussmessung oder eine Luftverbrauchs-
messung angezeigt und zurück gesetzt werden, Kapitel 5.4.
Hinweis
Das Ausschalten der Versorgungsspannung setzt die Min/Max Werte zurück.
3 Voraussetzungen für den Produkteinsatz
Warnung
Abhängig von der Funktionalität der Maschine / Anlage kann die Manipulation von Si-
gnalzuständen schwere Personenschäden verursachen.
• Berücksichtigen Sie, dass das Ändern des Schaltverhaltens der Ausgänge im Edit-
Modus sofort wirksam wird.
• Aktivieren Sie den Passwortschutz (Sicherheitscode), um das versehentliche Ändern
durch unbefugte Dritte zu verhindern Kapitel 5.5.3, Abschnitt Sicherheitscode
einstellen.
Warnung
Die Verwendung des Produkts in Verbindung mit unzulässigen Medien kann zu Perso-
nenschäden führen.
• Verwenden Sie es nicht in Verbindung mit entzündlichen Gasen, korrosiven Gasen,
Sauerstoff usw. Das Produkt ist nur zur Messung des Durchflusses von Medien vor-
gesehen, die im Kapitel 11 Daten als geeignet aufgeführt sind.

SFAM
12 Festo – SFAM – 1103a Deutsch
Vorsicht
Kondenswasser, Ölnebel, Fremdkörper und andere Verunreinigungen in der Druckluft
können das Produkt beschädigen und führen zu Messfehlern und Funktionsstörungen.
• Stellen Sie sicher, dass die vorgegebene Luftqualitätsklasse für das Betriebsmedium
eingehalten wird Kapitel 11 Technische Daten.
Hinweis
Das Produkt ist ausschließlich zum Einsatz für industrielle Zwecke geeignet.
In Wohnbereichen können Maßnahmen zur Funkentstörung notwendig sein. Es ist nicht
geeignet für Abrechnungszwecke im geschäftlichen Verkehr, z. B. zur Luftverbrauchs-
zählung in Versorgungseinrichtungen.
Hinweis
Durch unsachgemäße Handhabung entstehen Fehlfunktionen.
• Stellen Sie sicher, dass die nachfolgenden Vorgaben stets eingehalten werden.
• Vergleichen Sie die Grenzwerte in dieser Bedienungsanleitung mit denen Ihres Einsatzfalls (z. B.
Betriebsmedium, Drücke, Kräfte, Momente, Temperaturen, Massen, Geschwindigkeiten, Betriebs-
spannungen, Durchflüsse).
• Berücksichtigen Sie die Umgebungsbedingungen am Einsatzort.
• Berücksichtigen Sie die Vorschriften der Berufsgenossenschaft, des Technischen Überwachungsve-
reins, des VDE oder entsprechende nationale Bestimmungen.
• Entfernen Sie die Transportvorkehrungen wie Schutzwachs, Folien (Polyamid), Kappen (Polyethy-
len), Kartonagen (außer den Verschlusselementen der pneumatischen Anschlüsse).
Die Verpackungen sind vorgesehen für eine Verwertung auf stofflicher Basis (Ausnahme: Ölpapier =
Restmüll).
• Verwenden Sie den Artikel im Originalzustand ohne jegliche eigenmächtige Veränderung.

SFAM
Festo – SFAM – 1103a Deutsch 13
4Einbau
4.1 Einbau mechanisch und pneumatisch
Die Einbaulage ist waagerecht ± 5 %. Befestigen Sie den SFAM wie folgt:

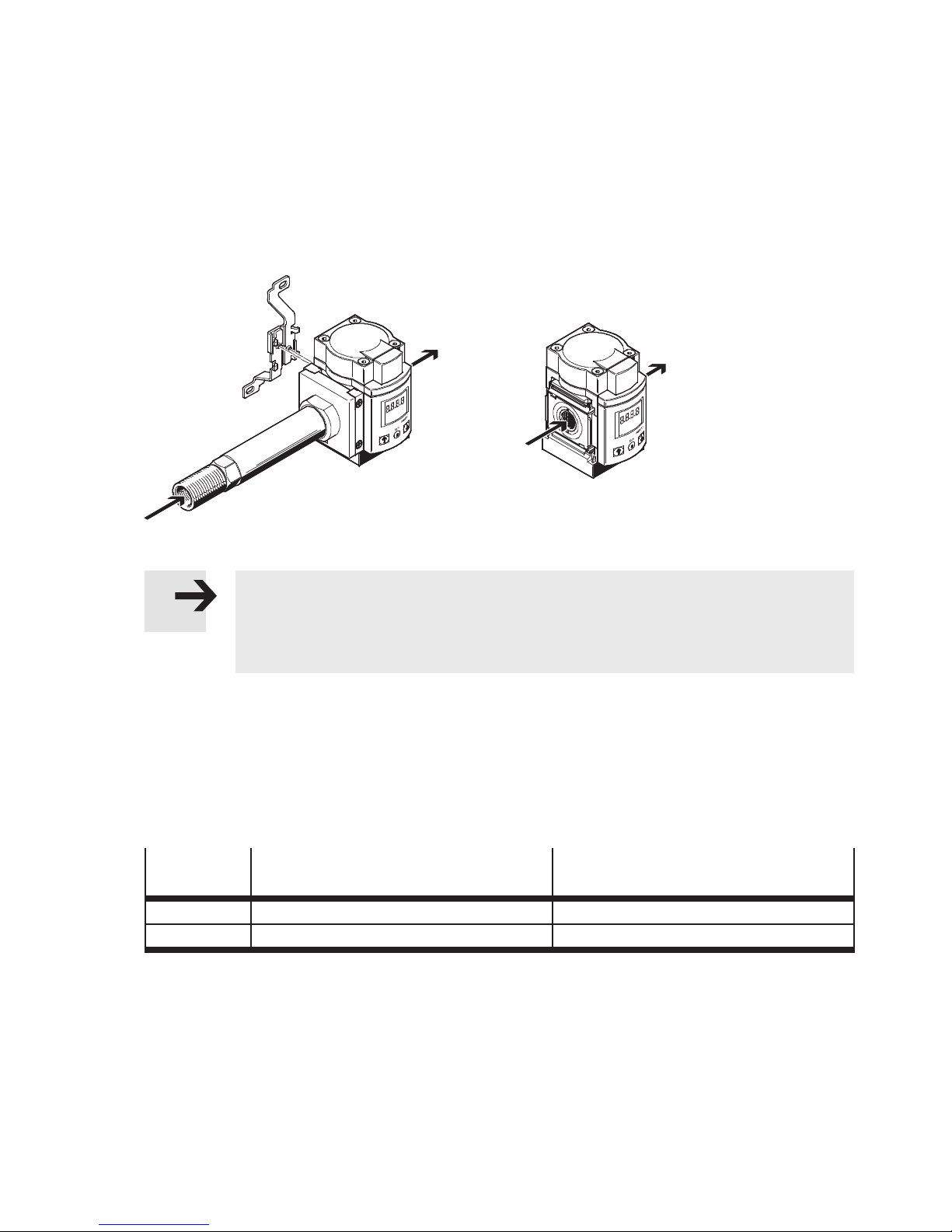

Fig. 4: Einbau mechanisch und pneumatisch
Hinweis
Informationen zur Montage von Modulverbinder, Anschlussplatte und Befestigungswin-
kel (Befestigungswinkel nur bei SFAM-62) finden Sie in der Bedienungsanleitung, die
dem Zubehör beigefügt ist.
Der Luftmassenstrom wird an dem Anschluss zugeführt, an dem sich die Siebpatrone (beim SFAM-…-M)
oder die Einlaufstrecke (beim SFAM-…-T/-W) befindet. Am gegenüberliegenden Anschluss wird der
Luftmassenstrom entnommen (Fig. 4: ).
Mindestanforderungen pneumatischer Anschluss
In Abhängigkeit vom Rastermaß sind für den pneumatischen Anschluss folgende Mindestanforderun-
gen einzuhalten:
SFAM Pneumatischer Anschluss MS-Baureihe Innendurchmesser Zuleitung
[mm]
-62 ½”10
-90 ¾”20
Tab. 5: Mindestanforderungen pneumatischer Anschluss
Zusammenbau mit Wartungsgeräten der MS-Baureihe
Beim Zusammenbau mit einem bereits vorhandenen Wartungsgerät der MS-Baureihe:
1. Beachten Sie die Durchflussrichtung.
2. Installieren Sie den SFAM nur nach Wartungsgeräten, die den Filtrationsgrad (Luftqualitätsklasse
5.4.3.: 40 µm Reststaub, +3 °C Drucktaupunkt, 1 mg/m³ Restölgehalt) einhalten.

SFAM
14 Festo – SFAM – 1103a Deutsch
Hinweis
DieDruckluftdarfkeineEsteröleenthalten.
Hinweis
Der SFAM darf nicht direkt hinter einen Druckregler oder Filterregelventil eingebaut
werden, um die angegebenen Genauigkeiten einzuhalten.
• Bauen Sie nach einem Filterregelventil MS…-LFR oder Druckregelventil
MS…-LR ein Abzweigmodul vor dem SFAM ein.
– Rastermaß 62: MS…-FRM-½
– Rastermaß 90: MS…-FRM-¾
3. Platzieren Sie die Modulverbinder Typ MS…-MV in den Nuten der Einzelgeräte. Dabei ist zwischen
den Einzelgeräten eine Dichtung erforderlich.
4. Befestigen Sie die Modulverbinder Typ MS…-MV mit 2 Schrauben.
4.2 Elektrischer Anschluss
Warnung
Verwenden Sie ausschließlich Stromquellen, die eine sichere elektrische Trennung der
Betriebsspannung nach IEC/DIN EN 60204-1 gewährleisten. Berücksichtigen Sie zusätz-
lich die allgemeinen Anforderungen an PELV-Stromkreise gemäß IEC/DIN EN 60204-1.
Schaltnetzteile sind zulässig, wenn sie die sichere Trennung im Sinne der
EN 60950/VDE 0805 gewährleisten.
Hinweis
Lange Signalleitungen reduzieren die Störfestigkeit.
• Stellen Sie sicher, dass die Signalleitungen kürzer sind als 30 m.
Hinweis
Die Binärausgänge an Pin 2 und Pin 4 können je nach Bedarf als PNP oder NPN-An-
schluss verdrahtet werden.
• Achten Sie darauf, dass Sie entsprechend Ihrer Verdrahtung auch die Binärausgänge
entsprechend konfigurieren Kapitel 5.5.3.

SFAM
Festo – SFAM – 1103a Deutsch 15
• Verdrahten Sie den SFAM wie folgt:
Pin Belegung Adernfarben
1)
Stecker
2)
1DC +24 V Betriebsspannung Braun (BN) 5-polig M12
5
2
3
4
1
2Binärausgang B (Out B) Weiß (WH)
30V Blau (BU)
4 Binärausgang A (Out A) Schwarz (BK)
5Analogausgang C (Out C)
3)
Grau (GY)
1) Bei Verwendung der Verbindungsleitung aus dem elektrischen Zubehör Kapitel 1.2 Merkmale
2) Anziehdrehmoment für Überwurfmutter am Stecker max. 0,5 Nm.
3) Spannung U bzw. Strom I Kapitel 11 Technische Daten
Tab. 6: Pin-Belegung
Schaltbilder
SFAM-…-2SA SFAM-…-2SV
Tab. 7: Schaltbilder SFAM
5 Inbetriebnahme
5.1 Symbolik auf dem Display
Symbolik Beschreibung
Out A / Out B Schaltausgang A / Schaltausgang B
Lock Sicherheitscode ist aktiv (Sperrung gegen unbefugte Programmierung)
Run Luftverbrauchsmessung im Recordermodus ist aktiv.
Option Der Sensor ist auf eine von der Werkseinstellung abweichende Normbedingung
eingestellt.
Kapitel 5.5.3, Abschnitt Normbedingungen [Option] einstellen
Stop Luftverbrauchsmesswert zurücksetzen
Schaltausgang gesetzt / nicht gesetzt
Schwellwert-Komparator
Fenster-Komparator
Schaltmodus Luftverbrauch (consumption - nur bei Out A)

SFAM
16 Festo – SFAM – 1103a Deutsch
Symbolik Beschreibung
Schaltschwelle für Verbrauchsschaltimpuls (consumption impulse)
Schaltpunkt (switching point)
Unterer Schaltpunkt (switching point - low)
Oberer Schaltpunkt (switching point - high)
Hysterese
Schließer (normally open)
Öffner (normally closed)
Schaltmodus Durchfluss (flow - nur bei Out A)
Minimalwert Durchfluss (flow low)
Maximalwert Durchfluss (flow high)
Spezialmenü
Analogfilter
Digitalfilter
Display rot bei Schaltzustand ON bzw. logisch 1 (für Out B)
Display rot bei Schaltzustand OFF bzw. logisch 0 (für Out B)
Ausgang Plusschalter
Ausgang Nullschalter
Segmente leuchten: Grafische Anzeige des aktuellen Messwerts bezogen auf
den max. Messwert des Messbereichs
Lauflicht (1 Segment): Luftverbrauchsmessung für Out A oder RECORDER-Modus
aktiv
3 Segmente blinken: Hysteresewert wird angezeigt
1 Segment blinkt:
– Segment 6: Schaltpunkt SP oder SP.Lo wird angezeigt
– Segment 8: Schaltpunkt SP.Hi wird angezeigt
– Segment 1: Min. Durchfluss (F.Lo) wird angezeigt
– Segment 10: Max. Durchfluss (F.Hi) wird angezeigt
Tab. 8: Symbolik auf dem Display
5.2 Symbolik zur Darstellung der Menüstruktur
Symbol Bedeutung
Automatische Rückkehr in den Grundzustand (RUN-Modus) nach Ablauf der
Überwachungszeit (hier 80 Sekunden)
Um manuell in den Grundzustand (RUN-Modus) zurückzukehren, 3 Sekunden
Edit-Knopf drücken
Durchfluss erzeugen (zum Teachen des Messwertes - hier Flow 1)
Symbol auf dem Display blinkt (hier Out B)

SFAM
Festo – SFAM – 1103a Deutsch 17
Symbol Bedeutung
Sicherheitscode aktiv (Lock - Sperrung gegen unbefugte Programmierung)
Sicherheitscode inaktiv (Lock)
Taste (hier A-Taste) drücken
A-Taste oder B-Taste drücken. Dann wechselt der SFAM auf die durch die Pfeile
angezeigte Einstellung.
A-Taste und B-Taste gleic hzeitig drüc ken
Taste (hier A-Taste) und EDIT-Knopf gleichzeitig drücken
A-Taste oder B-Taste drücken und damit den gewünschten Wert einstellen
kurzzeitige Anzeige (hier [AnA.F]) bedeutet, dass ein Wert angezeigt werden
kann.
Anzeige für einen Wert oder Schaltpunkt. Wert kann eingestellt werden.
Edit-Knopf drücken
Verzweigung im Menü
zeigt im SHOW-Modus die im EDIT-Modus letzte gewählte Einstellung
Tab. 9: Symbolik zur Darstellung der Menüstruktur
5.3 RUN-Modus
Im Grundzustand befindet sich das Produkt im RUN-Modus. Er werden die aktuellen Messwert ange-
zeigt. Der Grundzustand kann aus anderen Modi erreicht werden durch:
– Edit-Knopf 3 Sekunden drücken oder
– Ablauf einer Überwachungszeit, Timeout
Im RUN-Modus werden
– die Messwerte für Durchfluss (in l/min oder scfm),
– die Messwerte für den Luftverbrauch (in m³, scf oder l) und
– die Signalzustände der Schaltausgänge Out A, Out B (gesetzt, nicht gesetzt) angezeigt.
1. Schalten Sie die Betriebsspannung ein.
Der SFAM befindet sich im RUN-Modus.
2. Prüfen Sie die Einstellungen des SFAM Kapitel 5.4 SHOW-Modus.
Hinweis
Ein blinkender Wert bedeutet, dass der Wert außerhalb des zulässigen Messbereichs
gemessen wurde.

SFAM
18 Festo – SFAM – 1103a Deutsch
5.4 INFO- / SHOW-Modus
1) INFO-Modus nur bei aktivierter Verbrauchsmessung möglich
Fig. 5: SHOW-Modus

SFAM
Festo – SFAM – 1103a Deutsch 19
Im Show Modus werden je nach drücken der A-Taste oder B-Taste die aktuellen Einstellungen für die
Schaltausgänge Out A bzw. Out B angezeigt.
Der SFAM muss sich im RUN-Modus befinden.
• Bei aktivierter Luftverbrauchsmessung ermöglicht der INFO-Modus ein schnelles Umschalten der
Eingangsgrößen Durchfluss und Luftverbrauch im Display durch Drücken der A-Taste oder der
B-Taste.
Hinweis
Liegen Fehler vor, werden nach Drücken der A-Taste / B-Taste zuerst entsprechende
Fehlernummern angezeigt.
• Durch wiederholtes Drücken der A-Taste / B-Taste werden nacheinander die Einstellungen des je-
weiligen Schaltausgangs angezeigt.
• Am Ende des SHOW-Modus werden der Min-Wert [F.Lo] und der Max-Wert [F.Hi] angezeigt. Wird kein
weiterer Tastendruck vorgenommen bleibt die Anzeige der Min / Max–Werte dauerhaft bestehen
(kein Timeout). Dabei wird durch das Blinken von Segment 1 oder Segment 10 im Bargraph die Min-
bzw. Max-Anzeige signalisiert Tab. 8 : .
• Die Min / Max–Werte können durch Drücken des Edit-Knopfs zurückgesetzt werden.
• Wurden alle Einstellungen angezeigt, kehrt der SFAM nach nochmaligem Drücken der A-Taste /
B-Taste in den RUN-Modus zurück und zeigt den aktuellen Messwert für den entsprechenden Aus-
gang an.

SFAM
20 Festo – SFAM – 1103a Deutsch
5.5 EDIT-Modus
Fig. 6: EDIT-Modus
5.5.1 EDIT-Modus starten
Im EDIT-Modus können Sie Einstellungen für den Schaltausgang Out A den Schaltausgang Out B und
das Spezialmenü [Spec] konfigurieren.
Warnung
Abhängig von der Funktionalität der Maschine/Anlage kann die Manipulation von Si-
gnalzuständen schwere Personenschäden verursachen.
• Berücksichtigen Sie, dass das Ändern des Schaltverhaltens der Ausgänge im EDIT-
Modus sofort wirksam wird.
1. Drücken Sie den Edit-Knopf.
Der EDIT-Modus ist aktiv und [Out A] blinkt oder bei aktiver Sicherheitssperre blinkt [Lock].
2. Drücken Sie die A-/B-Tasten, bis der gewählte Sicherheitscode eingestellt ist.
3. Drücken Sie den Edit-Knopf.
Der EDIT-Modus ist aktiv und [Out A] blinkt.
4. Drücken Sie die A-/B-Tasten, um zwischen den Einstell-Modi für Out A, Out B und das Spezial-
menü umzuschalten.
