GE ReliaGear Pro-Stock THQB User manual

1
ReliaGear®lighting panelboards
Panneaux d’éclairages ReliaGear®
Pro-Stock™THQB circuit breaker kits, 240 Vac
Kits de disjoncteur THQB Pro-Stock™, 240 Vca
Introduction
These instructions describe the installation of a Pro-Stock
240 Vac Type THQB single- or three-phase circuit breaker kit
into a ReliaGear lighting panelboard. These kits are not for use
in standard, factory-assembled panelboards.
The catalog number for the single-phase, two-pole kit is MB612
and the list of parts is found in Table 1. The catalog number for
the three-phase, three-pole kit is MB613 and the list of parts is
found in Table 2. The catalog number for the single-phase, four-
pole kit is MB614 and the list of parts is found in Table 3. The
catalog number for the three-phase, six-pole kit is MB616 and
the list of parts is found in Table 4.
Table 1. Parts list for the 240 Vac THQB single-phase, two-pole
breaker installation kit, catalog number MB612.
Item # Description Part # Qty.
Shield Insert  
   
   
Circuit Breaker Base — 
Label, “MAIN”  
   
   
Table 2. Parts list for the 240 Vac THQB three-phase, three-pole
breaker installation kit, catalog number MB613.
Item # Description Part # Qty.
Shield Insert  
   
   
Circuit Breaker Base — 
Label, “MAIN”  
   
   
Introduction
Ces instructions décrivent l’installation d’un kit de disjoncteur
à une ou trois phases de Type THQB 240 Vca Pro-Stock dans un
panneau d’éclairage ReliaGear. Ces kits ne doivent pas être
utilisés avec des panneaux standards assemblés en usine.
Le numéro de catalogue pour le kit deux-pôles, phase simple est
MB612 et la liste des pièces se trouve à la Table 1. Le numéro de
catalogue pour le kit trois pôles, trois-phases est MB613 et la liste
des pièces se trouve à la Table 2. Le numéro de catalogue pour le
kit quatre- pôles, phase simple est MB614 et la liste des pièces se
trouve à la Table 3. Le numéro de catalogue pour le kit six-pôles,
trois-phases est MB616 et la liste des pièces se trouve à la Table 4.
Table 1. Liste des pièces pour kit d’installation de disjoncteur
deux-pôles, phase simple THQB 240 Vca, numéro de catalogue
MB612.
Item # Description Pièce # Qté.
Rajout du garde  
   
   
Base du disjoncteur —
Étiquette “MAIN”  
   
   
Table 2. Liste des pièces pour kit d’installation d’un disjoncteur
trois-pôles, trois-phases THQB 240 Vca, numéro de catalogue
MB613.
Item # Description Pièce # Qté.
Rajout du garde  
   
   
Base du disjoncteur —
Étiquette “MAIN”  
   
   

2RELIAGEAR LIGHTING PANELBOARDS - PRO-STOCK THQB CIRCUIT BREAKER KITS, 240 VAC
Table 3. Parts list for the 240 Vac THQB single-phase, four-pole
breaker installation kit, catalog number MB614.
Item # Description Part # Qty.
Shield Insert  
   
   
Circuit Breaker Base — 
   
   
Table 4. Parts list for the 240 Vac THQB three-phase, six-pole
breaker installation kit, catalog number MB616.
Item # Description Part # Qty.
Shield Insert  
   
   
Circuit Breaker Base — 
   
   
Installation
Use the following procedure to install a Pro-Stock THQB circuit
breaker kit into a ReliaGear lighting panelboard. Call-out numbers
in the illustrations and numbers in brackets in the text refer

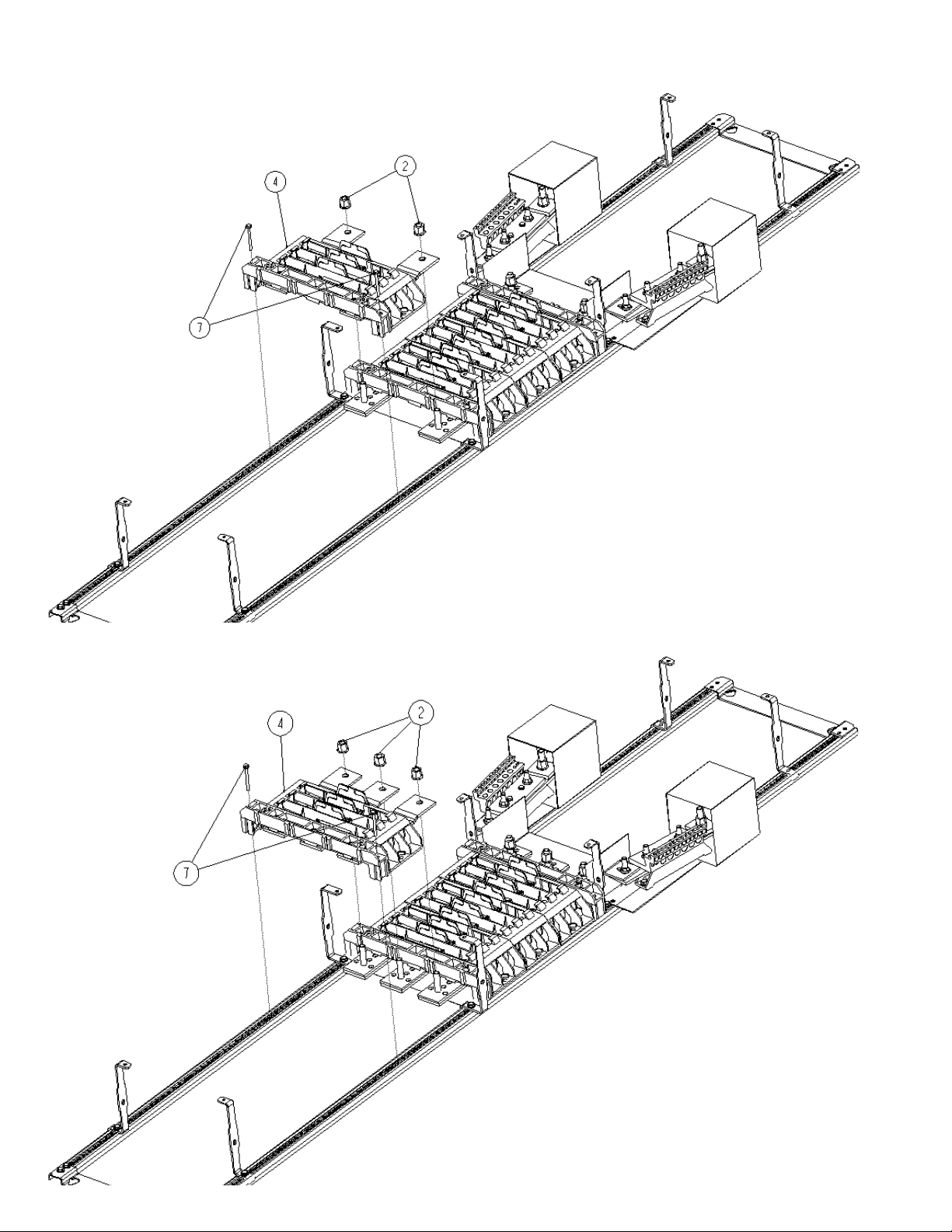

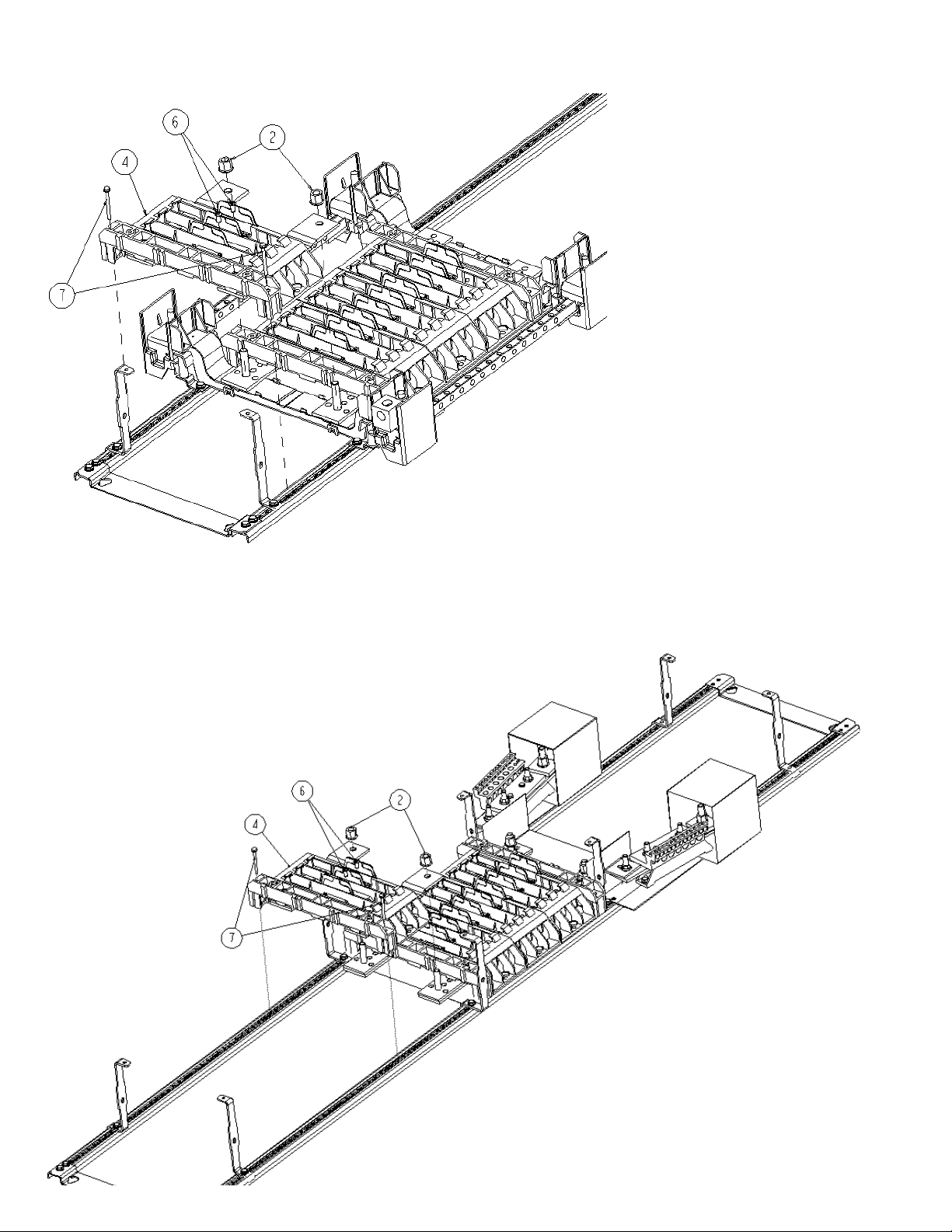

to the Item Numbers in Tables 1, 2, 3, and 4. Installation of a
single-phase, two-pole kit is illustrated in Figure 3 for 125 A and
225 A panels and in Figure 4 for 400 A and 600 A panels. Installa-
tion of a three-phase, three-pole kit is illustrated in Figure 5 for
125 A and 225 A panels and in Figure 6 for 400 A and 600 A panels.
Installation of single-phase, four-pole and three-phase, six-pole
kits in 400 A and 600 A panels are illustrated in Figures 7 and 8,
respectively.
WARNING: Before attempting to install this kit, remove
all power from the panelboard.
1. Remove the interior assembly from its packaging and verify
that all parts are present, as given in the packing list.
2. Remove the four screws (125 A and 225 A panels) or eight
screws (400 A and 600 A panels) securing the shield to the
panelboard interior. Lift off the shield and place it and the
screws aside.
3. Remove the circuit breaker kit from its packaging and verify
that all parts are present, as given in the packing lists in
Tables 1, 2, 3, and 4.
Table 3. Liste des pièces pour kit d’installation de disjoncteur
quatre-pôles, phase simple THQB 240 Vca, numéro de catalogue
MB614.
Item # Description Pièce # Qté.
Rajout du garde  
   
   
Base du disjoncteur —
   
   
Table 4. Liste des pièces pour kit d’installation d’un disjoncteur
six-pôles, trois-phases THQB, 240 Vca numéro de catalogue
MB616.
Item # Description Pièce # Qté.
Rajout du garde  
   
   
Base du disjoncteur —
   
   
Installation
Utiliser la procédure suivante pour installer un kit de disjoncteur
THQB Pro-Stock, dans un panneau d’éclairage ReliaGear. Les
numéros des illustrations et les numéros entre parenthèses
réfèrent aux numéros des items des Tables 1, 2, 3, et 4. L’installa-
tion d’un kit deux-pôles, phase simple est illustrée à la Figure 3
pour les panneaux de 125 A et 225 A et à la Figure 4 pour les
panneaux de 400 A et 600 A. L’installation d’un kit trois-pôles,
trois-phases est illustrée à la Figure 5 pour les panneaux de 125 A
et 225 A et à la Figure 6 pour les panneaux de 400 A et 600 A. Les
installations de kits phase simple, quatre-pôles, trois phases, six-
pôles dans des panneaux de 400 A et 600 A sont illustrées aux
Figures 7 et 8, respectivement.
AVERTISSEMENT: Avant d’entreprendre l’installation
de l’un de ces kits, enlever tout courant électrique du
panneau.
1. Retirer l’assemblage de l’intérieur de son emballage et vérifier
que toutes les pièces y sont, telles que données sur la liste
d’emballage.
2. Retirer les quatre vis (panneaux 125 A et 225 A) ou huit vis
(panneaux 400 A et 600 A) reliant le garde à l’intérieur du
panneau. Soulever le garde et le mettre de côté avec les vis.
3. Retirer le kit du disjoncteur de son emballage et vérifier que
toutes les pièces y sont, telles que données sur la liste
d’emballage aux Tables 1, 2, 3, et 4.

3RELIAGEAR LIGHTING PANELBOARDS - PRO-STOCK THQB CIRCUIT BREAKER KITS, 240 VAC
4. Align the holes in the bus bars (two for single-phase, three for
three-phase) protruding from the circuit breaker base [4] over
the studs in the bus bars of the interior assembly. Secure with

finger tightened only.
5. The bus bar support of the circuit breaker base assembly [4]
should be lying on the rails in the interior of the box. Position
the bus bar support so that the holes line up and fasten the
circuit breaker base assembly to the interior rail with two

 
7. Place the circuit breaker(s) on the circuit breaker base [4] and
tighten the two or three screws that are captured in the

8. (Disregard this step for installations in Canada.) If an MB612
or MB613 kit is used to install a subfeed breaker into a 42-
circuit panel, install one one-way screw [6] into each of the
branch breaker positions 38, 40, and 42 (see the wiring
diagram). Otherwise, discard the three screws [6] provided in
the kit. For an MB614 or MB616 kit, install one-way screws into
all six branch breaker positions 37 through 42.
4. Aligner les ouvertures dans les barres omnibus (deux pour
phase simple, trois pour trois-phases) en saillie de la base
du disjoncteur [4] par dessus les goujons dans les barres
omnibus de l’assemblage de l’intérieur. Les fixer avec les deux

resserrés uniquement au doigt.
5. L'appui de barre omnibus de la base de disjoncteur [4] devrait
se trouver sur les rails à l'intérieur de la boîte. Placez les barre
omnibus de sorte que les trous alignent et attachent la base


 
120 po-lb.
7. Placer le ou les disjoncteurs sur la base du disjoncteur [4] et
resserrer les deux ou trois vis qui sont capturées dans la

8. (Ne pas exécuter cette étape, si installé au Canada.) Si un
kit MB612 ou MB613 est utilisé pour installer un disjoncteur
d’alimentation secondaire dans un panneau 42 circuits,
installer une vis à usage unique [6] dans chacune des
positions 38, 40 et 42 de disjoncteur de dérivation (voir le
diagramme de câblage). Autrement, vous défaire des trois vis
à usage unique [6] fournies dans le kit. Pour un kit MB614 ou
MB616, installer des vis à usage unique dans chacune des
positions 37 à 42.

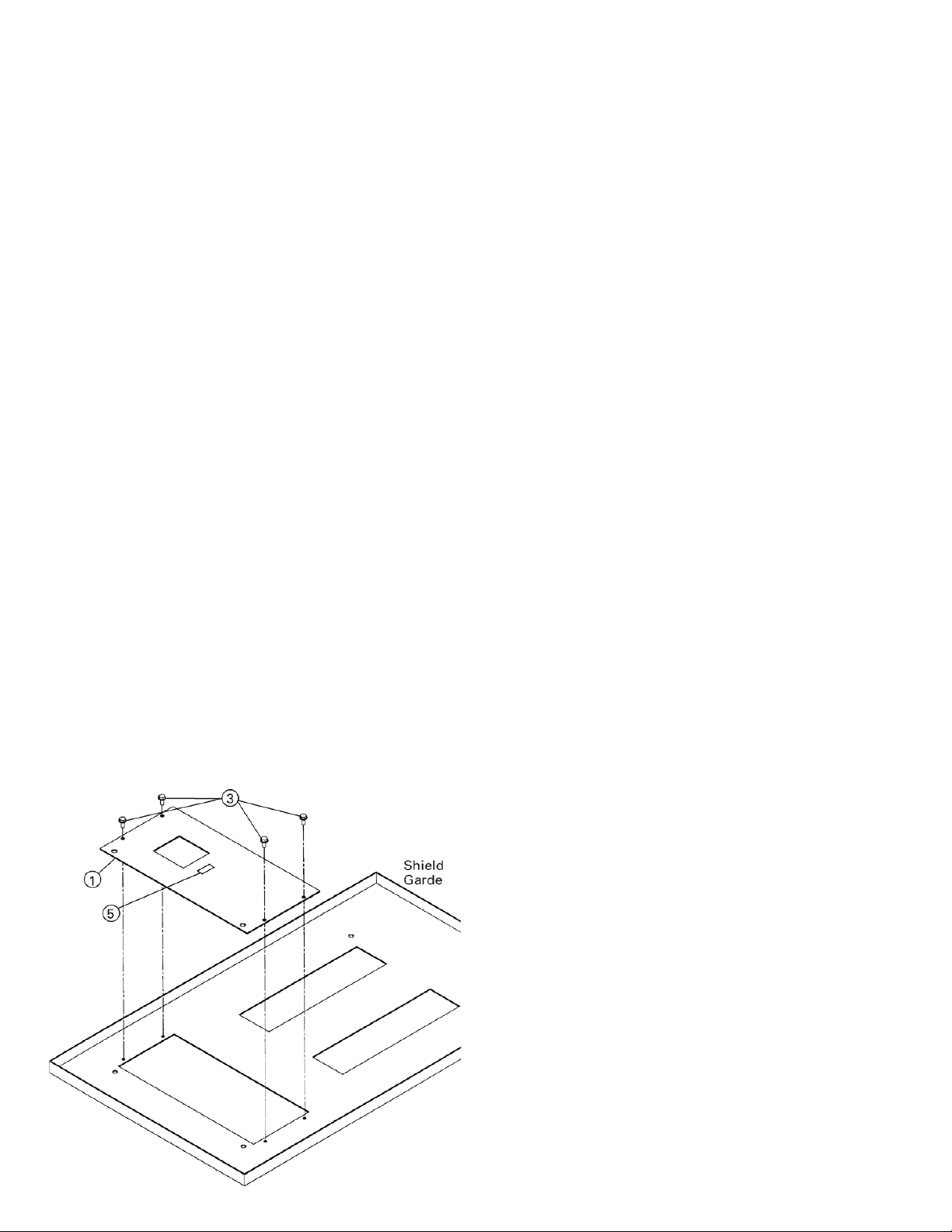

Figure 1. Attaching the shield insert to the shield for a main breaker installation
in all panels or a subfeed breaker in 125 A or 225 A panels.
Figure 1. Comment attacher le rajout du garde au garde pour une installation de
disjoncteur principal dans tous les panneaux ou un disjoncteur d’alimentation
secondaire dans des panneaux de 125 A ou 225 A.

4RELIAGEAR LIGHTING PANELBOARDS - PRO-STOCK THQB CIRCUIT BREAKER KITS, 240 VAC

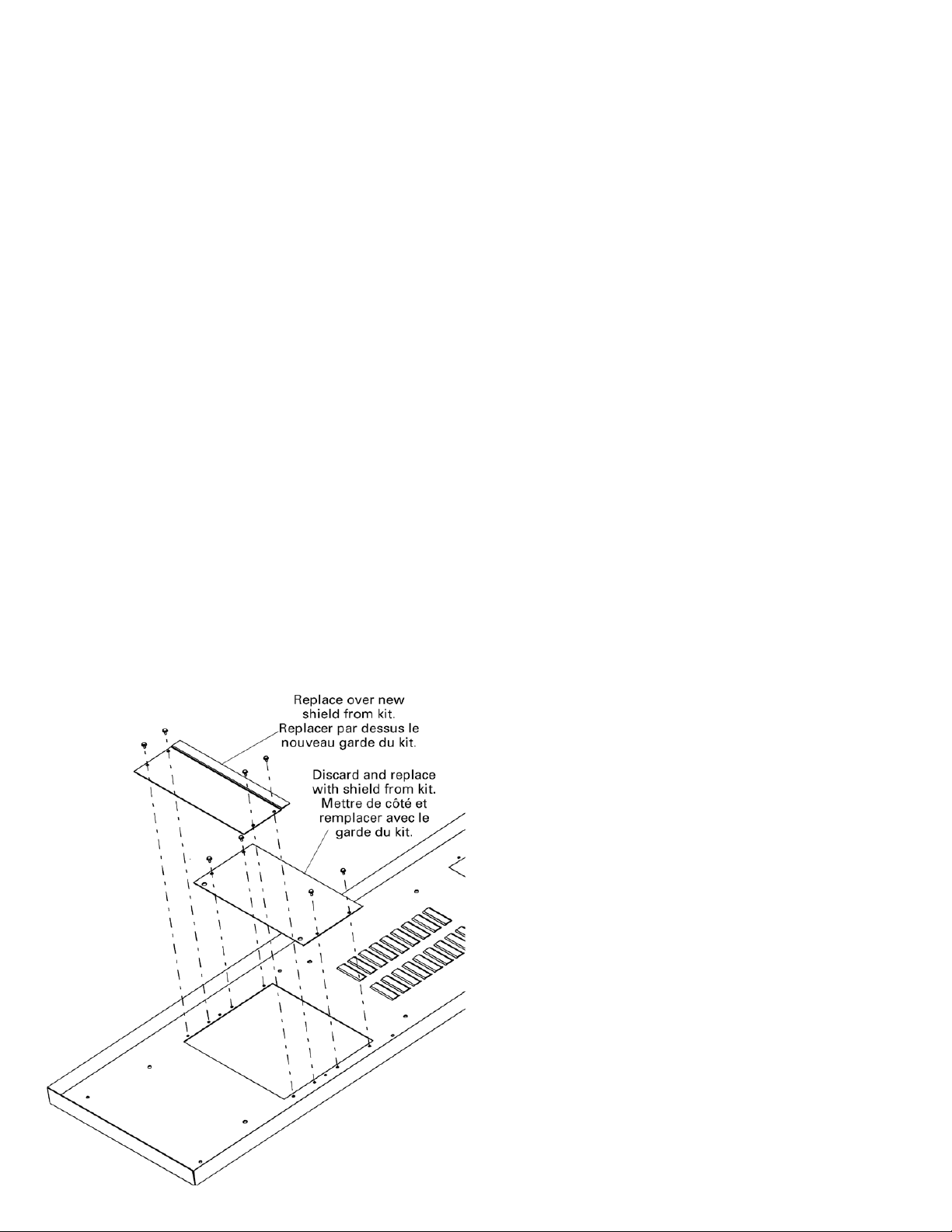

Figure 2. Attaching the shield inserts to the shield for a subfeed breaker installation
in 400 A or 600 A panels.
Figure 2. Comment attacher le rajout du garde au garde pour un disjoncteur
d’alimentation secondaire dans des panneaux de 400 A ou 600 A.
9. Install the shield insert according to the type of breaker
installation as follows:
a. If this is a main breaker installation (kits MB612 or MB613),
place the shield insert [1] over the shield so that the four
same-size holes line up with the threaded holes in the
shield, as illustrated in Figure 1. Fasten the shield insert to


shield insert, as shown in Figure 1.
b. If this is a subfeed breaker installation (kits MB612 or
MB613) into a 125 A or 225 A panel, remove the remaining
blank insert from the shield. Place the new shield insert [1]
supplied with the kit over the shield so that the four same-
size holes line up with the threaded holes in the shield, as
illustrated in Figure 1. Fasten the shield insert to the shield

c. If this is a subfeed breaker installation (all kits) into a 400
A or 600 A panel, remove the two blank inserts from the
shield, as illustrated in Figure 2. Install the new shield
insert [1] supplied with the kit over the shield so that the
four same-size holes line up with the threaded holes in the
shield. Fasten the shield insert to the shield with four #10-

bent insert removed earlier over the top of the new insert,
securing it with the screws removed with the insert, tight-

10. Reattach the shield to the interior with the four or eight

9. Installer le rajout du garde selon le type d’installation de
disjoncteur comme suit:
a. Si c’est une installation de disjoncteur principal (kits
MB612 ou MB613), placer le rajout du garde [1] par dessus
le garde de manière à ce que les quatre ouvertures de
mêmes dimensions soient alignées avec les ouvertures
filetées dans le garde, comme illustré à la Figure 1.
Attacher le rajout du garde au garde avec quatre vis

l’étiquette MAIN [5} au devant du rajout du garde, tel
qu’illustré à la Figure 1.
b. Si c’est une installation de disjoncteur d’alimentation
secondaire (kits MB612 ou MB613) dans un panneau 125 A
ou 225 A retirer la plaque vierge restante du garde. Placer
le nouveau rajout du garde [1] fourni avec le kit par dessus
le garde de manière à ce que les quatre ouvertures de
mêmes dimensions soient alignées avec les ouvertures
filetées dans le garde, comme illustré à la Figure 1.
Attacher le rajout du garde au garde avec quatre vis

c. Si c’est une installation de disjoncteur d’alimentation
secondaire (tous les kits) dans un panneau de 400 A ou
600 A, retirer les deux plaques vierges restantes du garde,
comme illustré à la Figure 2. Installer le nouveau rajout du
garde [1] fourni avec le kit par dessus le garde de manière
à ce que les quatre ouvertures de mêmes dimensions
soient alignées avec les ouvertures filetées dans le garde.
Attacher le rajout du garde au garde avec quatre vis #10-32

pliée plus tôt par dessus le haut du nouveau rajout, la
fixant avec les vis retirées avec la plaque, resserrées à

10. Rattacher le garde à l’intérieur avec quatre ou huit vis retirées


5RELIAGEAR LIGHTING PANELBOARDS - PRO-STOCK THQB CIRCUIT BREAKER KITS, 240 VAC
Figure 3. Installation of a Pro-Stock THQB single-phase, two-pole circuit breaker kit,
catalog number MB612, into a ReliaGear 125 A or 225 A lighting panelboard.
Figure 3. Installation d’un kit de disjoncteur deux-pôles, phase simple THQB Pro-Stock,
numéro de catalogue MB612, dans un panneau d’éclairage ReliaGear 125 A ou 225 A.
Figure 4. Installation of a Pro-Stock THQB single-phase, two-pole circuit breaker kit,
catalog number MB612, into a ReliaGear 400 A or 600 A lighting panelboard.
Figure 4. Installation d’un kit de disjoncteur deux-pôles, phase simple THQB Pro-Stock,
numéro de catalogue MB612, dans un panneau d’éclairage ReliaGear 400 A ou 600 A.

6RELIAGEAR LIGHTING PANELBOARDS - PRO-STOCK THQB CIRCUIT BREAKER KITS, 240 VAC
Figure 5. Installation of a Pro-Stock THQB three-phase, three-pole circuit breaker kit,
catalog number MB613, into a ReliaGear 125 A or 225 A lighting panelboard.
Figure 5. Installation d’un kit de disjoncteur trois-pôles, trois-phases THQB Pro-Stock,
numéro de catalogue MB613, dans un panneau d’éclairage ReliaGear 125 A ou 225 A.
Figure 6. Installation of a Pro-Stock THQB three-phase, three-pole circuit breaker kit,
catalog number MB613, into a ReliaGear 400 A or 600 A lighting panelboard.
Figure 6. Installation d’un kit de disjoncteur trois-pôles, trois-phases THQB Pro-Stock,
numéro de catalogue MB613, dans un panneau d’éclairage ReliaGear 400 A ou 600 A.

7RELIAGEAR LIGHTING PANELBOARDS - PRO-STOCK THQB CIRCUIT BREAKER KITS, 240 VAC
Figure 8. Installation of a Pro-Stock THQB three-phase, six-pole circuit breaker kit,
catalog number MB616, into a ReliaGear 400 A or 600 A lighting panelboard.
Figure 8. Installation d’un kit de disjoncteur six pôles, trois-phases THQB Pro-Stock,
numéro de catalogue MB616, dans un panneau d’éclairage ReliaGear 400 A ou 600 A.
Figure 7. Installation of a Pro-Stock THQB single-phase, four-pole circuit breaker kit,
catalog number MB614, into a ReliaGear 400 A or 600 A lighting panelboard.
Figure 7. Installation d’un kit de disjoncteur quatre pôles, phase simple THQB Pro-Stock,
numéro de catalogue MB614, dans un panneau d’éclaiarge ReliaGear 400 A ou 600 A.

8RELIAGEAR LIGHTING PANELBOARDS - PRO-STOCK THQB CIRCUIT BREAKER KITS, 240 VAC
1TQC213000Z0020,DEH40044,MAR2021
—
ABB Inc.
305 Gregson Drive
Cary, NC 27511
©Copyright 2020 ABB. All rights reserved.
Information provided is subject to change without notice. Please verify all details with ABB. All values are design or typical
values when measured under laboratory conditions, and ABB makes no warranty or guarantee, express or implied, that such
performance will be obtained under end-use conditions.
Pro-Stock is a trademark and ReliaGear is a registered trademark of ABB Inc.
GE is a registered trademark used under license from General Electric company.
electrification.us.abb.com
