grabner EXPLORER 1 User manual

1
EIGNER-HANDBUCH
OWNER´S MANUAL
EXPLORER
TEIL 1 – PART 1
Bootsnummer:
Boat number:
Kaufdatum:
Date of purchase:
Besitzer/Name:
Owner/name:
PLZ, Ort:
Post code, town:
Straße, Nr.:
Street, nr:
Telefon Nr.:
Telefon:
2
EXPLORER 1
Bugschutzleiste bow reinforcement rail
Tragegriff carrying handle
Sicherheits-Treidelleine safety+carrying line
Heckschutzleiste stern reinforcement rail
Rückenstützlehne (Zubehör) backrest (accessories)
Stemmbügelbeschlag fitting for footrest-bracket
Stemmbügel footrest-bracket
Typenschild specification label
Sicherheitsventil safety valve
Steuervorrichtung (Zubehör) steering device (accessories)
Luftsitz air seat
Lochleiste perforated strip

3
EXPLORER 2
Bugschutzleiste bow reinforcement rail
Tragegriff carrying handle
Sicherheits-Treidelleine safety+carrying line
Heckschutzleiste stern reinforcement rail
Rückenstützlehne (Zubehör) backrest (accessories)
Stemmbügelbeschlag fitting for footrest-bracket
Stemmbügel footrest-bracket
Typenschild specification label
Sicherheitsventil safety valve
Steuervorrichtung (Zubehör) steering device (accessories)
Lochleiste perforated strip
Luftsitz air seat
4
INHALTSVERZEICHNIS
Seite
Produktabbildung 2 - 3
Bezeichnung der Teile 2 - 3
Stückliste 4
Betriebsdaten 4
Einsatzbereich 4
Aufbau 4
Abbau 5
Anwendung + Details 6
Zubehör 6
Konformitätserklärung 10 - 11
STÜCKLISTE
EXPLORER 1:
1 Bootskörper
1 Stemmbügel
1 Reparaturset inkl. Ventilschlüssel
EXPLORER 2:
1 Bootskörper
1 Stemmbügel vorne
1 Stemmbügel hinten
1 Reparaturset inkl. Ventilschlüssel
BETRIEBSDATEN
EXPLORER 1 2
Länge: 395 cm 500 cm
Breite: 75 cm 75 cm
Eigengewicht: 19,5 kg 26,5 kg
Personen: 1 Erw. 2 Erw.
Nutzlast: 170 kg 230 kg
Betriebsdruck: 0,3 bar 0,3 bar
Motorleistung:* 2,2 kW – 3 PS
Motorgewicht:* 17 kg 17 kg
Segelfläche: 4 m² 4 m²
Windstärke: 3 Beaufort 3 Beaufort
WW-Kategorie: 4 3
Norm: ISO-EN 6185/III
Kategorie: D D
* = Nur mit Ausleger!
EINSATZBEREICH
•Paddelboot für 1/2 Personen auf Seen,
Flüssen und küstennahen, geschützten
Gewässern.
•Wildwasserboot bis Schwierigkeitsgrad
3 (EXPLORER 1 = 4) – Übersichtliche
Durchfahrten. Hohe unregelmäßige Wel-
len. Größere Schwälle. Walzen, Wirbel
und Preßwalzen.
ACHTUNG: Wildwasserfahrten ab
Schwierigkeitsgrad 3 nur für geübte Padd-
ler und mit Spritzdecke möglich.
•Segelboot mit 4 m² Segelfläche bis ma-
ximal Windstärke 3 Beaufort.
•Motorisierbares Boot bis maximal 2,2
kW/3 PS– Nur mit Ausleger!
AUFBAU
•Öffnen Sie den Karton und nehmen Sie
Ihren EXPLORER und die Stemmbügel
heraus.
ACHTUNG: Beim Aufschneiden des Kar-
tons das Boot nicht beschädigen!
•Überprüfen Sie anhand der Stückliste ob
alle Teile vorhanden sind.
•Entfernen Sie die Verpackungsfolie und
rollen Sie den Schlauchkörper auf.
•Pumpen Sie den Boden und die Seiten-
schläuche soweit auf, bis etwa die end-
gültige Form gegeben ist.
•Stecken Sie die Stemmbügel, in der
gewünschten Position, in die Stemmbü-
gel-Beschläge (kurzer Stemmbügel vor-
ne, langer Stemmbügel hinten).

5
•Jetzt erst pumpen Sie Ihr Boot auf Be-
triebsdruck (0,3 bar) auf.
ABBAU
•Suchen Sie sich zum Abbauen und Ver-
packen einen sauberen Untergrund.
•Entfernen Sie alle losen Teile vom Boot
(Spritzdecke, Steuervorrichtung, persön-
liche Ausrüstung,....).
•Lassen Sie die Luft vom Boot aus.
•Entfernen Sie die Stemmbügel.
•Reinigen und trocknen Sie Ihren EX-
PLORER und das Zubehör um Beschä-
digung durch Sand und kleine Steine zu
vermeiden!
•Überprüfen Sie Ihren EXPLORER auf
eventuelle Beschädigungen und beheben
Sie diese so rasch wie möglich damit das
Boot für die nächste Fahrt wieder
einsatzbereit ist!

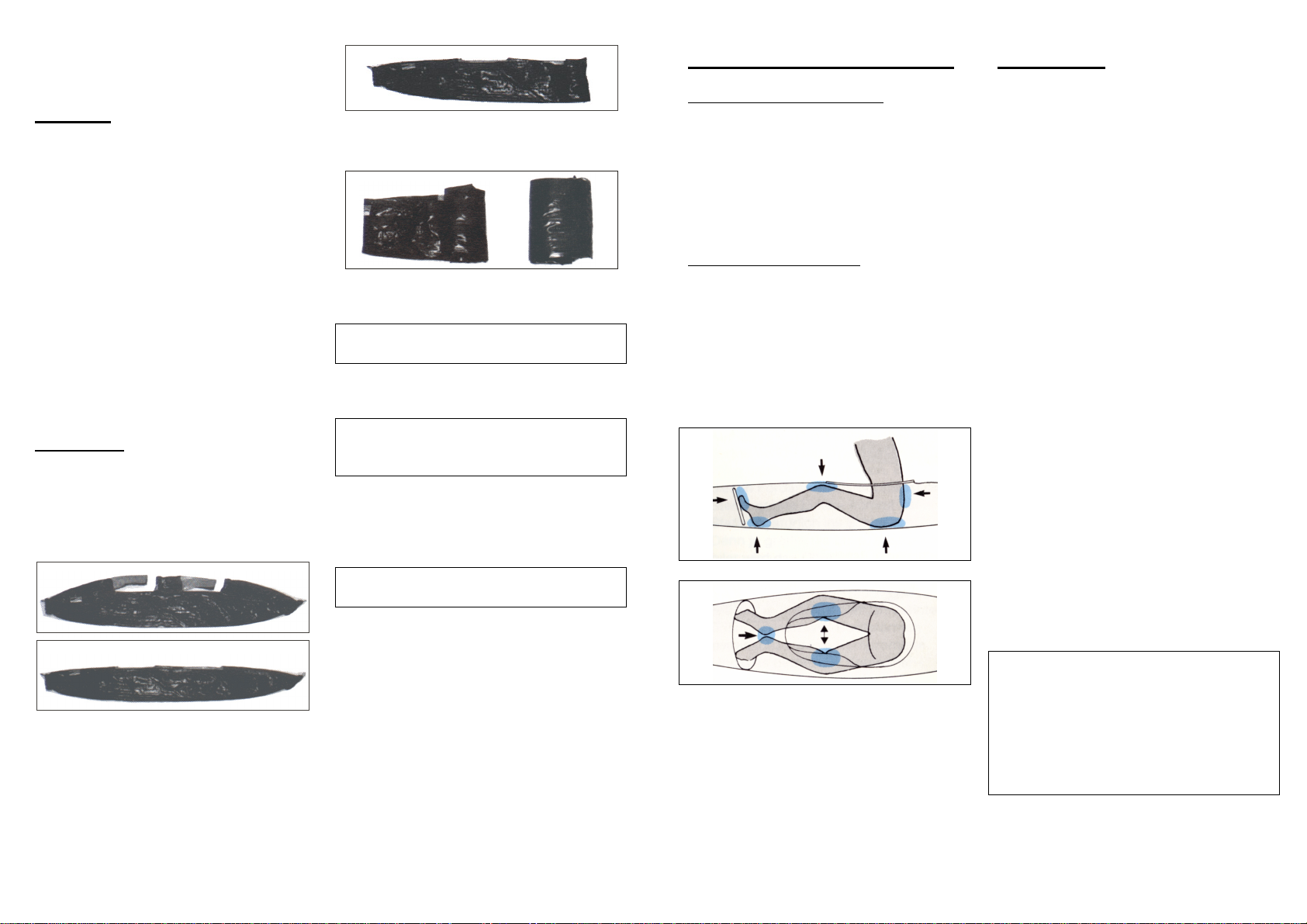

Faltanleitung
•Rollen Sie das Boot vom Bug zum Heck
zusammen (Richtung Ventile) damit die
meiste Luft entweichen kann.
•Rollen Sie das Boot wieder auf und
legen es flach auf den Boden.
1
2
Legen Sie das Boot der Länge nach in der
Mitte zusammen und falten Sie das Bug- u.
Heckverdeck nach innen.
3
Beginnen Sie das Boot vom Bug weg, eng
zusammenzurollen.
4
Falten Sie das Heck nach innen und rollen
das Boot fertig zusammen.
ACHTUNG: Achten Sie darauf, dass sich
keine Luft mehr im Boot befindet!
•Verschnüren Sie das zusammengerollte
Boot mit einer Packleine oder einem
Gurt.
ACHTUNG: In diesem Zustand darf das
Boot nicht lange Zeit aufbewahrt werden!
(Siehe "Pflege und Lagerung")
•Jetzt können Sie Ihren EXPLORER samt
serienmäßigem Zubehör in Ihrem Pack-
oder Rucksack (Sonderzubehör) verpa-
cken.
ACHTUNG: Überprüfen Sie ob noch alle
Teile vorhanden sind!
•Wenn sich noch Restluft im Boot befin-
det, kann es sein, dass Sie Ihren EX-
PLORER nicht in den Packsack oder
Rucksack bringen!
(In diesem Fall das Boot nochmals aufrol-
len und neu zusammenlegen)
6
ANWENDUNG + DETAILS
EXPLORER 2 bei Solofahrten:
Setzen Sie sich auf die hintere Sitzposition.
Durch die nun etwas hecklastige Gewichts-
verteilung verkürzt sich die Wasserlinie
etwas. Zum Gewichtsausgleich geben Sie
Ihre Ausrüstung oder ein anderes Aus-
gleichsgewicht (z.B. Wasserkanister) unter
das Bugverdeck.
Die richtige Sitzposition:
•Setzen Sie sich so ins Boot, dass der
Oberkörper aufrecht bzw. leicht nach
vorne geneigt ist.
•Die Füße haben eine V-Stellung und
sind etwas über 90 Grad gestreckt.
•Die Beine werden angewinkelt und
die Knie nach außen geneigt.
ZUBEHÖR
– in der Serienausstattung nicht enthalten
•Rückenstützlehne - Die Rückenstütz-
lehne ermöglicht ermüdungsfreies Fah-
ren und verhindert Rückenschmerzen.
Die Rückenstützlehne wird in den
Schlitz zwischen Sitz und Verdeck und
in die Lasche, an der Rückseite der Sitz-
lehne, eingeschoben.
•Steuervorrichtung – erleichtert Kurs-
halten und raschen Richtungswechsel
•Spritzdecke – schützt vor Spritzwasser,
Regen und Kälte
•Bug/Heck Verdecktasche - Die wasser-
dicht verschweißte Tasche, mit semi-
wasserdichtem Reißverschluss, wird mit
den vier Befestigungshaken an den seit-
lichen Lochleisten vom Boot eingehakt
und mit den Gurten abgespannt.
•Gepäcksspinne – wird an den seitlichen
Lochleisten eingehakt.
•Bug/Mittel Ablagenetz – wird unter
dem Bug- oder Mittelverdeck an den
vorhandenen Lochbeschlägen und Ver-
deckösen oder Treidelleine eingehängt.
•Bootswagen – zum leichten Bootstarn-
sport an Land
•Safety Floats – zusätzliche Kipp- und
Kenterstabilität
•Trimaran Besegelung – für den ultima-
tiven Segelspaß
•Auslegerset – stabilisiert gegen Kentern
und für Motorhalterung notwendig
WICHTIG:
Für Ihren EXPLORER gibt es noch viel
nützliches Zubehör. Die genauen Informa-
tionen über das Zubehörprogramm finden
Sie im GRABNER-
LUFTBOOTKATALOG, oder unter
www.grabner-sports.at

7
INDEX
Page
Product illustration 2 - 3
Part description 2 - 3
List of items 7
Specification 7
Field of application 7
Assembly 7
Dismantling 8
Handling + details 9
Accessories 9
Declaration of conformity 10 - 11
LIST OF ITEMS
EXPLORER 1:
1 Hull
1 Footrest bracket
1 Repair kit incl. valve key
EXPLORER 2:
1 Hull
1 Forward footrest bracket
1 Rear footrest bracket
1 Repair kit incl. valve key
SPECIFICATION
EXPLORER 12
Length: 395 cm 500 cm
Beam: 75 cm 75 cm
Net weight: 19,5 kg 26,5 kg
N
o of persons: 1 adults 2 adults
Carrying capaci-
ty: 170 kg 230 kg
Operating pres-
sure: 0,3 bar 0,3 bar
Motor output:* 2,2 kW – 3 PS
Motorweight:* 17 kg 17 kg
Sail area: 4 m² 4 m²
Wind force: 3 Beaufort 3 Beaufort
WW-Class: 4 3
Norm: ISO-EN 6185/III
Category: D D
* = with outrigger only!
FIELD OF APPLICATION
•Kayak for 1/2 persons, on lakes, rivers
and sheltered coastal close waters.
•White-water suited boat to class grade 3
(EXPLORER 1= 4 - none obstructive
passages, high inordinate waves, large
swell, rolling, swirling water, surge and
torrent wash.
WARNING: White-water exploration to
Grade 3, with spray-cover, possible for
experienced paddlers only.
•Sail boat, 4m2 sail area, to max. wind
force 3 Beaufort.
•Motorisation to max 2.2KW/ 3HP -
With outrigger only!
ASSEMBLY
•Open and empty the carton, of your
EXPLORER and the footrests.
CAUTION: When slicing the carton, take
care not to damage the boat!
•Check the list of items to ensure no parts
are missing.
•Remove the wrapping foil and unroll the
boat.
•Inflate bottom and side tubes till they
reach approximate final shape.
•Insert the footrest (bars) into the desired
position of the footrest brackets (short
bar forward long footrest rear).
•Now only inflate your boat to full
operating pressure (0.3 bar).
8
DISMANTLING
•Choose clean ground for dismantling
and packing.
•Remove all loose parts from the boat
(seats, spray cover, steering assembly
and personal items, ...)
•Deflate the boat.
•Remove footrests
•Clean and dry your EXPLORER and the
accessories to avoid damage by grit!
•Check your EXPLORER for possible
damage, and repair such as soon as
possible, ready for next use!
Folding instructions
•Roll up the boat from bow to stern
(direction towards valves) so as to allow
discharge of most of the air.
•Unroll and place the boat flat on the
ground
1
2
Fold the boat in half lengthwise, turn over
the bow deck, middle deck and stern deck
to the inside
3
Start firmly rolling the boat from bow to
rear.
4
Fold the stern over to the inside of the roll
and continue until finish.
CAUTION: Make sure there is no air left
in the boat!
•Lace the rolled up boat by means of a
line or strap.
CAUTION: The boat must not be stored in
this state for longer periods! (Refer "care
and storage")
•You may now pack your EXPLORER
and standard accessories into your pack-
bag or rucksack (special accessory).
CAUTION: Check for completion of all
parts!
•If you still find residue of air inside air
chambers of the boat, you may not be
able to successfully stow your
EXPLORER into your bag or rucksack.
(In the event of that unroll the boat and
repeat the process of rolling up once
more).

9
HANDLING + DETAILS
Using EXPLORER 2 single handed:
Take your seat at the rear seat position.
Distributing weight to the rear somewhat
shortens the waterline length. To counter
balance that, you may stow accessories or
other items (i.e. water canister) below
decks at the bow.
The correct seat position:
•Take up an upright, slightly forward
pointing body posture in the boat.
•Feet are V-pointing and arranged at an
angle just over 90 degrees.
•Legs should be angled, with knees
pointing outward.
ACCESSORIES
- not contained in standard accessory
supply
•Backrest - The push in backrest
prevents fatigue and backache. It slots
into the rear of the seat back panel
between the midship deck and seat.
•Steering appliance - enhances course
holding, and change of direction.
•Spray cover - protects against spray,
rain and cold
•Bow/stern deck bag - this dry-bag
complete with semi watertight zip
attaches to the coaming eyelets by means
of 4 straps with hooks.
•Luggage spider - hooks into the
coaming eyelets.
•Bow/ middle storage net - fits under
bow and midship decks and attaches to
existing eyelets or carrying lines.
•Trolley - for convenient transport
ashore
•Safety floats - for additional tilt- and
capsize stability
•Trimaran sail rig - for ultimate
sailing experience
•Outrigger set - stabilises against
capsize, and is essential for motor
bracket attachment.
IMPORTANT:
There is an abundance of useful accessories
for your EXPLORER. For information
refer to the accessory programme contained
in the GRABNER-INFLATABLE BOAT
CATALOGUE, or
www.grabner-sports.at
10
KONFORMITÄTSERKLÄRUNG 2003/44/EG
Declaration of conformity 2003/44/EC
Hersteller:
producer GRABNER GMBH Weistracherstraße 11
A-3350 HAAG
Modell:
model EXPLORER 1
Seriennummer:
serial number CIN: AT-GRA
Art des Bootes:
Boat-type Aufblasbares Boot Inflatable boat
Auslegungskategorie:
category D
Länge:
Breite:
Eigengewicht:
Personen:
Nutzlast:
Motorleistung*:
Motorgewicht*:
Segelfläche:
Tiefgang:
Length (L.o.a.)
Beam
Net weight
Persons
Loading capacity
Motor output*
Motor weight*
Sail area
Draft/draught
3,95 m
0,75 m
19,5 kg
1
170 kg
2,2 kW – 3 PS
17 kg
4 m²
0,10 m
Konformitätsbewertungsmodul
Conformity evaluation class A
*= Nur mit Ausleger – with outrigger only!
Die Firma Grabner erklärt, dass das Boot, für das diese Erklärung ausgestellt ist, unter An-
wendung der EN ISO 6185/III, den Anforderungen der Richtlinie 2003/44/EG des europäi-
schen Parlaments und des Rates entspricht.
The GRABNER Company hereby declare that the boat, for which this declaration is issued,
conforms to regulation 2003/44/EG of standard EN ISO 6185/III of the European Council
and Parliament.
Haag, Februar 2009 Wolfgang Grabner
Firmeninhaber

11
KONFORMITÄTSERKLÄRUNG 2003/44/EG
Declaration of conformity 2003/44/EC
Hersteller:
producer GRABNER GMBH Weistracherstraße 11
A-3350 HAAG
Modell:
model EXPLORER 2
Seriennummer:
serial number CIN: AT-GRA
Art des Bootes:
Boat-type Aufblasbares Boot Inflatable boat
Auslegungskategorie:
category D
Länge:
Breite:
Eigengewicht:
Personen:
Nutzlast:
Motorleistung*:
Motorgewicht*:
Segelfläche:
Tiefgang:
Length (L.o.a.)
Beam
Net weight
Persons
Loading capacity
Motor output*
Motor weight*
Sail area
Draft/draught
5 m
0,75 m
26,5 kg
2
230 kg
2,2 kW – 3 PS
17 kg
4 m²
0,12 m
Konformitätsbewertungsmodul
Conformity evaluation class A
*= Nur mit Ausleger – with outrigger only!
Die Firma Grabner erklärt, dass das Boot, für das diese Erklärung ausgestellt ist, unter An-
wendung der EN ISO 6185/III, den Anforderungen der Richtlinie 2003/44/EG des europäi-
schen Parlaments und des Rates entspricht.
The GRABNER Company hereby declare that the boat, for which this declaration is issued,
conforms to regulation 2003/44/EG of standard EN ISO 6185/III of the European Council
and Parliament.
Haag, Februar 2009 Wolfgang Grabner
Firmeninhaber
12
Technische Änderungen, Irrtum und
Druckfehler vorbehalten. 02/09
GRABNER GMBH
Weistracherstraße 11
3350 HAAG, Österreich
Tel: [phone]
Fax: [phone]
Mail: [email protected]
www.grabner-sports.at
Subject to change, technical changes, errors
and misprints 02/09
