2023/01 010-532_13

DE
Liebe Kundin, lieber Kunde,
als Premiumhersteller von innovativen Produkten für die Entwässerungstechnik bietet KESSEL ganzheitliche Systemlösun-
gen und kundenorientierten Service. Dabei stellen wir höchste Qualitätsstandards und setzen konsequent auf Nachhaltig-
keit - nicht nur bei der Herstellung unserer Produkte, sondern auch im Hinblick auf deren langfristigen Betrieb setzen wir uns
dafür ein, dass Sie und Ihr Eigentum dauerhaft geschützt sind.
Ihre KESSEL AG
Bahnhofstraße 31
85101 Lenting, Deutschland
Bei technischen Fragestellungen helfen Ihnen gerne unsere qualifizierten Servicepartner vor Ort weiter.
Ihren Ansprechpartner finden Sie unter:
www.kessel.de/kundendienst
Bei Bedarf unterstützt unser Werkskundendienst mit Dienstleistungen wie Inbetriebnahme, Wartung oder
Generalinspektion in der gesamten DACH-Region, andere Länder auf Anfrage.
Informationen zur Abwicklung und Bestellung finden Sie unter:
www.kessel.de/service/dienstleistungen
Inhalt
1 Hinweise zu dieser Anleitung................................................................................................................................... 3
2 Sicherheit.................................................................................................................................................................. 4
3 Technische Daten..................................................................................................................................................... 7
4 Montage.................................................................................................................................................................... 8
5 Erstinbetriebnahme................................................................................................................................................... 16
6 Hilfe bei Störungen................................................................................................................................................... 18
7 Übersicht Konfigurationsmenü................................................................................................................................. 20
8 009-587-05_DoC-Schaltgeraet Comfort 400V-2023-01-31..................................................................................... 138
9 009-587-UK-01_DoC-Schaltgeraet Comfort 400V-2023-02-02............................................................................... 139
2 / 140 Einbau- und Betriebsanleitung 010-532_13

1 Hinweise zu dieser Anleitung
Bei diesem Dokument handelt es sich um die Originalbetriebsanleitung. Die Sprache der Originalbetriebsanleitung ist
Deutsch. Alle weiteren Sprachen dieser Anleitung sind eine Übersetzung der Originalbetriebsanleitung.
Folgende Darstellungskonventionen erleichtern die Orientierung:
Darstellung Erläuterung
(5) Positionsnummer 5 von nebenstehender Abbildung
... Handlungsschritt in Abbildung
Prüfen, ob Handsteuerung aktiviert wurde. Handlungsvoraussetzung
OK betätigen. Handlungsschritt
Anlage ist betriebsbereit. Handlungsergebnis
siehe "Sicherheit", Seite 4 Querverweis auf Kapitel 2
|Wartungsintervall definieren| Bildschirmtext
Fettdruck besonders wichtige oder sicherheitsrelevante Information
Kursivschreibung Variante oder Zusatzinformation (z. B. gilt nur für ATEX-Variante)
Technische Hinweise, die besonders beachtet werden müssen.
Folgende Symbole werden verwendet:
Zeichen Bedeutung
Gerät freischalten!
Gebrauchsanweisung beachten
CE-Kennzeichnung
Warnung Elektrizität
WEEE-Symbol, Produkt unterliegt RoHS-Richtlinie
WARNUNG
Warnt vor einer Gefährdung von Personen. Eine Missachtung
dieses Hinweises kann schwerste
Verletzungen oder Tod zur Folge haben.
VORSICHT
Warnt vor einer Gefährdung von Personen und Material. Eine Missachtung
dieses Hinweises kann schwere
Verletzungen und Materialschäden zur Folge haben.
Produkt erfüllt die Anforderungen für explosionsgefährdete Atmosphäre (ATEX)
Warnung vor explosionsfähiger Atmosphäre
DE
010-532_13 Schaltgerät / Einbau- und Betriebsanleitung 3 / 140

DE
2 Sicherheit
2.1 Allgemeine Sicherheitshinweise
ACHTUNG
Anlage freischalten!
Sicherstellen, dass die elektrischen Geräte während der Arbeiten von der Spannungsversorgung getrennt sind.
WARNUNG
Spannungsführende Teile! Das Gehäuse des Schaltgeräts darf nur von einer Elektrofachkraft geöffnet werden!
Die Tätigkeiten am Schaltgerät sind auf:
das Einschalten des Schützes und das Anpassen des Motorschutzschalters,
den Tausch der Batterien,
das Anschließen nach Einbauanleitung und Anschlussplan beschränkt.
Alle darüber hinausgehenden Arbeiten dürfen lediglich durch den KESSEL-Kundendienst oder einen Servicepartner
der KESSEL AG durchgeführt werden.
WARNUNG
Spannungsführende Teile
Bei Tätigkeiten an elektrischen Leitungen und Anschlüssen Folgendes beachten.
Für alle Anschlüsse und Installations-Arbeiten an der Anlage gelten nationale Vorschriften zur elektrischen
Sicherheit.
Die Anlage muss über eine Fehlerstrom-Schutzeinrichtung (RCD) mit einem Bemessungsfehlerstrom von nicht
mehr als 30mA versorgt werden.
Betriebs- und Wartungsanleitungen müssen am Produkt verfügbar gehalten werden.
2.2 ATEX-bezogene Sicherheitshinweise
WARNUNG
Das Schaltgerät selbst ist NICHT für den Einbau in einer EX-Zone vorgesehen!
Das Schaltgerät beinhaltet ein zugehöriges elektrisches Betriebsmittel für eigensichere Stromkreise.
WARNUNG
Das EX-Zeichen kennzeichnet Komponenten und Produkte, die der ATEX-Anforderung (ATEX-Richtlinie 2014/34/
EU) genügen.
WARNUNG
Für explosionsgefährdete Zonen nur ATEX-Anlage(n) und Ex-geschützte Geräte verwenden. Bei explosionsgefähr-
deten Zonen müssen gesonderte Vorsichtsmaßnahmen getroffen werden:
Nationale Montage- und Errichtungsvorschriften beachten (z.B. IEC/EN 60079-14).
Nationale Sicherheits- und Unfallverhütungsvorschriften beachten.
Es ist ein Eigensicherheitsnachweis gem. IEC/EN 60079-25 zu erstellen.
Stromkreise der Zundschutzart "Ex i", die mit Stromkreisen anderer Zündschutzarten betrieben wurden, dürfen
danach nicht mehr als Stromkreise der Zündschutzart "Ex i" betrieben werden.
Bei Installation und im Betrieb die Angaben (Kennwerte und Bemessungsbetriebsbedingungen) auf Typ- und
Datenschildern sowie die Hinweisschilder am Gerät beachten.
Vor Installation sicherstellen, dass das Gerät unbeschädigt ist.
Anpassungen der Nachlaufzeit nur durch fachkundiges Personal. Ein Trockenlaufen der Pumpen (des
Schneidwerkes) ist nicht zulässig.
Bei ATEX-Bereichen muss das Produkt gemäß den folgenden Normen verbaut und betrieben werden:
DIN EN 60079-14 Projektierung, Auswahl und Errichtung elektrischer Anlagen
DIN EN 60079-17 Prüfung und Instandhaltung elektrischer Anlagen in explosionsgefährdeten Bereichen (ausgenommen
Grubenbau)
DIN EN 60079-19 Gerätetemperatur, Überholung und Regenerierung
4 / 140 Schaltgerät / Einbau- und Betriebsanleitung 010-532_13

2.3 Personal - Qualifikation
Für den Betrieb der Anlage gelten die jeweils gültige Betriebssicherheitsverordnung und die Gefahrstoffverordnung oder
nationale Entsprechungen.
Der Betreiber der Anlage ist dazu verpflichtet:
eine Gefährdungsbeurteilung zu erstellen,
entsprechende Gefährdungszonen zu ermitteln und auszuweisen,
Sicherheitsunterweisungen durchzuführen,
gegen die Benutzung durch Unbefugte zu sichern.
Person 1) freigegebene Tätigkeiten an KESSEL-Anlagen
Betreiber Sichtprüfung, Inspektion
Sachkundiger (kennt, ver-
steht Betriebsanweisung)
Funktionskontrolle, Konfi-
guration des Schaltgerätes
Elektrofachkraft VDE 0105 (nach Vor-
schriften für elektr. Sicherheit, oder
nach nationalen Entsprechungen)
Arbeiten an elektri-
scher Installation
1) Bedienung und Montage darf nur durch Personen erfolgen, die das 18. Lebensjahr vollendet haben.
2.4 Bestimmungsgemäße Verwendung

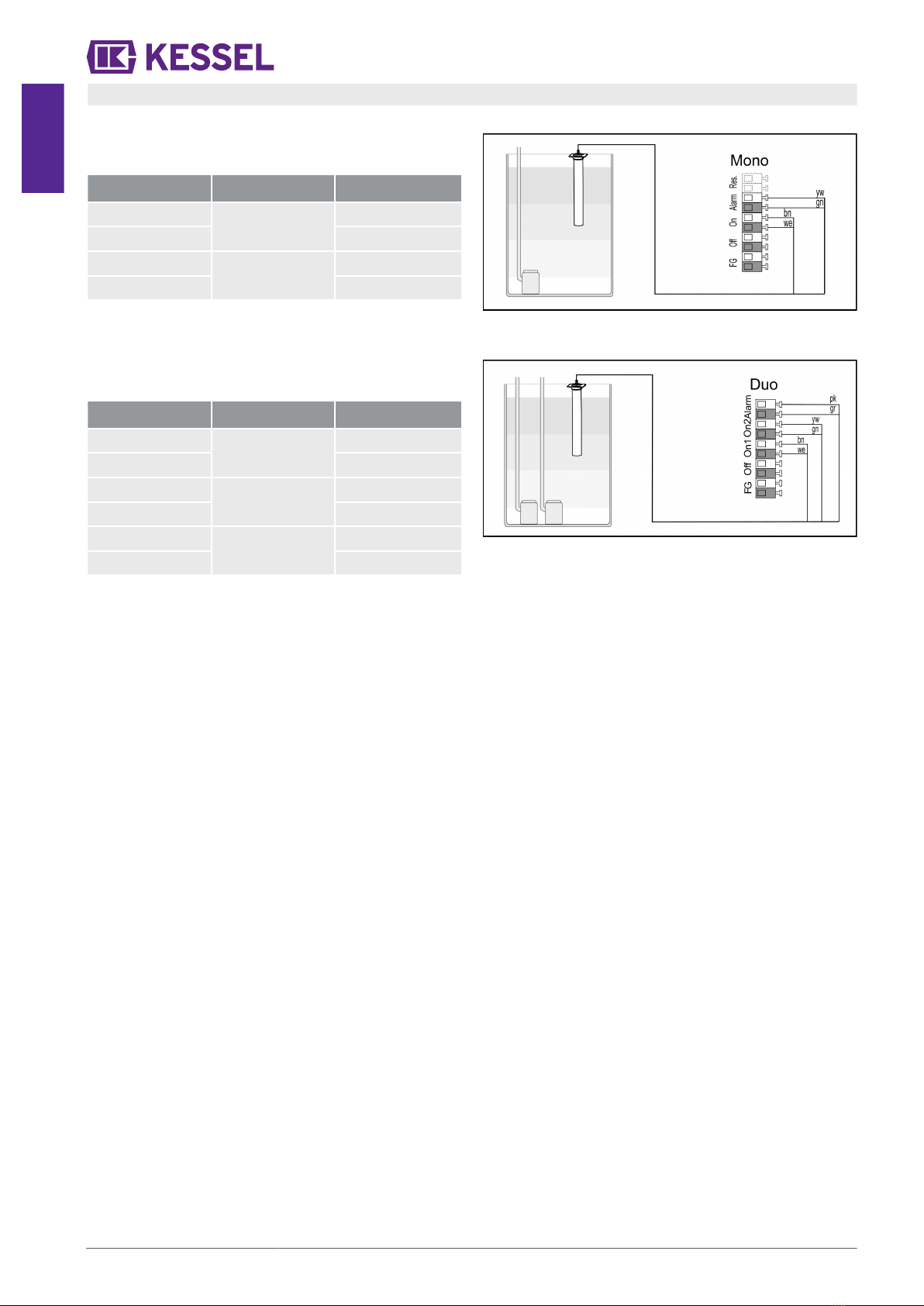

Das Schaltgerät stellt die Steuerung einer (Hybrid-)Hebeanlage oder Pumpstation für Abwasser dar. Als Niveauerfas-
sung können Sonden, Schwimmerschalter oder Drucksensoren verwendet werden. Ist das Schaltniveau erreicht, wird das
Abpumpen aktiviert. Bei Hybrid-Hebeanlagen wird zusätzlich der Rückstauschutz aktiviert. Ist das Niveau entsprechend
abgesunken, wird das Abpumpen, bzw. bei Hybrid-Hebeanlagen zusätzlich der Rückstauschutz, selbsttätig beendet.
WARNUNG
Das Schaltgerät selbst ist NICHT für den Einbau in einer EX-Zone vorgesehen!
Das Schaltgerät beinhaltet ein zugehöriges elektrisches Betriebsmittel für eigensichere Stromkreise.
Alle nicht vom Hersteller ausdrücklich und schriftlich autorisierten:
Um- oder Anbauten
Verwendungen von nicht originalen Ersatzteilen
Reparaturen durchgeführt von nicht vom Hersteller autorisierten Betrieben oder Personen
können zum Verlust der Gewährleistung führen.
Hinweise zur Positionierung von Freiluftsäulen
WARNUNG
Ein Überschreiten der Betriebstemperatur kann zu einer Störung des Schaltgerätes führen.
Aufstellort der Freiluftsäule berücksichtigen
Die Sonneneinwirkung am Aufstellort bewerten.
Umgebungsbedingungen vor Ort hinzuziehen.
Die folgende Tabelle gibt einen Überblick über die erforderlichen Maßnahmen.
Regelmäßige, starke Sonneneinwirkung von 8 und mehr
Stunden und/oder Anstau von erwärmter Umgebungsluft
zu erwarten
Montage eines Kühlgerätesets für Freiluftsäulen
(Art.-Nr. 681148) erforderlich.
Unregelmäßige, zeitweise erhöhte Sonneneinstrahlung
zu erwarten
Montage eines handelsüblichen Lüfters mit Temperatur-
erkennung zur Belüftung des Innenraumes erforderlich.
Belüftung sollte ab einer Innentemperatur des Schalt-
schrankes von 40°C einsetzen.
Durchgängig beschatteter Aufstellort und/oder Umge-
bungsbedingungen mit geringen Temperaturschwankun-
gen
Keine Maßnahmen erforderlich.
DE
010-532_13 Schaltgerät / Einbau- und Betriebsanleitung 5 / 140

DE
(1) Hauptschalter (4) Kabeldurchführungen, Anschlüsse
(2) Display und Bedienfeld (5) Schrauben für Gehäusedeckel
(3) Typenschild
6 / 140 Schaltgerät / Einbau- und Betriebsanleitung 010-532_13

3 Technische Daten
Maximale Leistung (kW) am
Schaltausgang (bei cos φ = 1) 1,5 kW 4,3 kW 6,9 kW
Nennstrombereich1 A 2,5 - 4,0 A 4,0 - 6,3 A 6,3 - 10 A
Gewicht 2,5 kg (3 kg Duo)
Abmessungen (LxBxT), mm 190 x 280 x 130 (190 x 380 x 130 Duo)
Betriebsspannung 400 V / 50Hz
Leistung, Standby 5 W
Potentialfreier Kontakt max. 42 V DC / 0,5 A
Batteriespezifikation 2x 9V 6LR61
Einsatztemperatur 0 - 40°C
Schutzart IP 54
Schutzklasse I
Erforderliche Sicherung, A, (Mono) C16 C16 C20
Erforderliche Sicherung, A, (Duo) C16 C20 C32
RCD 30 mA
Anschlusstyp Direktanschluss
3.1 Zusätzliche Angaben zur ATEX-Ausführung
WARNUNG
Das Schaltgerät selbst ist NICHT für den Einbau in einer EX-Zone vorgesehen!
Das Schaltgerät beinhaltet ein zugehöriges elektrisches Betriebsmittel für eigensichere Stromkreise.
Technische Spezifikation Einzelbarriere / Doppelbarriere
Hersteller / Typ Eaton / MTL 7787+ Eaton / MTL 7789+ Stahl / 9002
Klassifizierung II (1) GD [Ex ia Ga]
IIC [Ex ia Da] IIIC
II 3G Ex nA IIC T4 Gc
II (1) GD [Ex ia Ga]
IIC [Ex ia Da] IIIC
II 3G Ex nA IIC T4 Gc
II 3 (1) G Ex nA [ia
Ga] IIC/IIB T4 Gc
II (1) D [Ex ia Da] IIIC
Höchstwerte:
Uo 28 V 28 V 28 V
Io 93 mA 46,5 / 93 mA 93 mA
Po 0,65 W 0,33 W / 0,65 W 0,65 W
Co 0,083 μF 0,083 μF 0,08 μF
Lo 3,05 mH 16 mH 2 mH
Zulässige Luftfeuchtigkeit 10-80% nicht kondensierend 10-80% nicht kondensierend 10-60%
In der Verpackung des vorliegendes Produktes liegt die jeweils gültige EG/EU-Konformitätserklärung für die jeweils verbau-
te(n) Zenerbarriere(n) bei.
Die entsprechende Betriebsanleitung kann über die Homepage des Herstellers bezogen werden
(www.eaton.de, www.stahl.de).
1Duo-Anlagen verfügen über zwei Pumpen mit identischen technischen Daten. Die jeweiligen Schaltgeräte sind in ver-
schiedenen Leistungsstufen (des Motorschutzschalters) verfügbar.
DE
010-532_13 Schaltgerät / Einbau- und Betriebsanleitung 7 / 140

DE
4 Montage

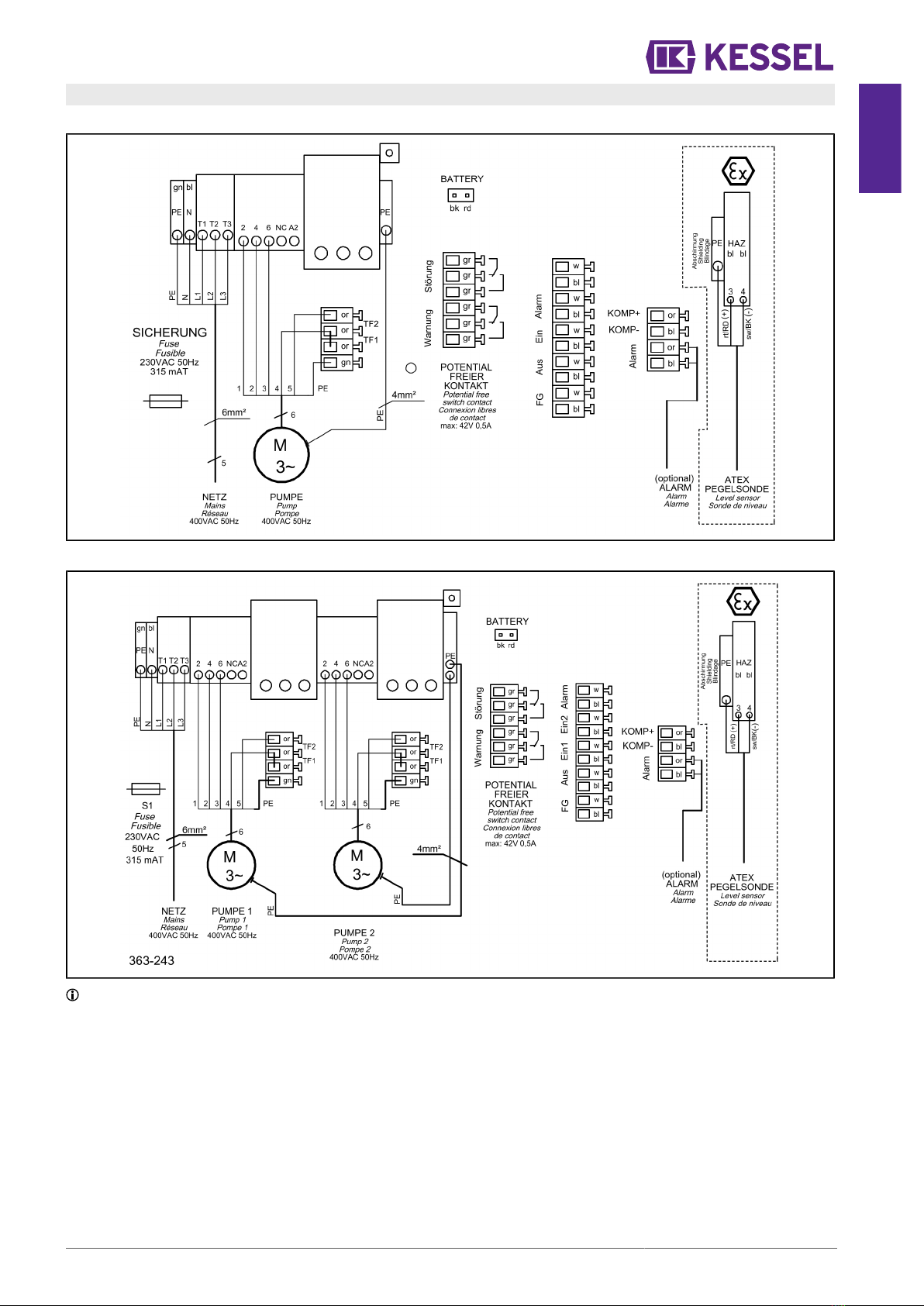

Sicherheitshinweise beachten, siehe "Sicherheit", Seite 4. Für eine Übersicht der Platinenanschlüsse, siehe "Anschluss-
pläne", Seite 15 .

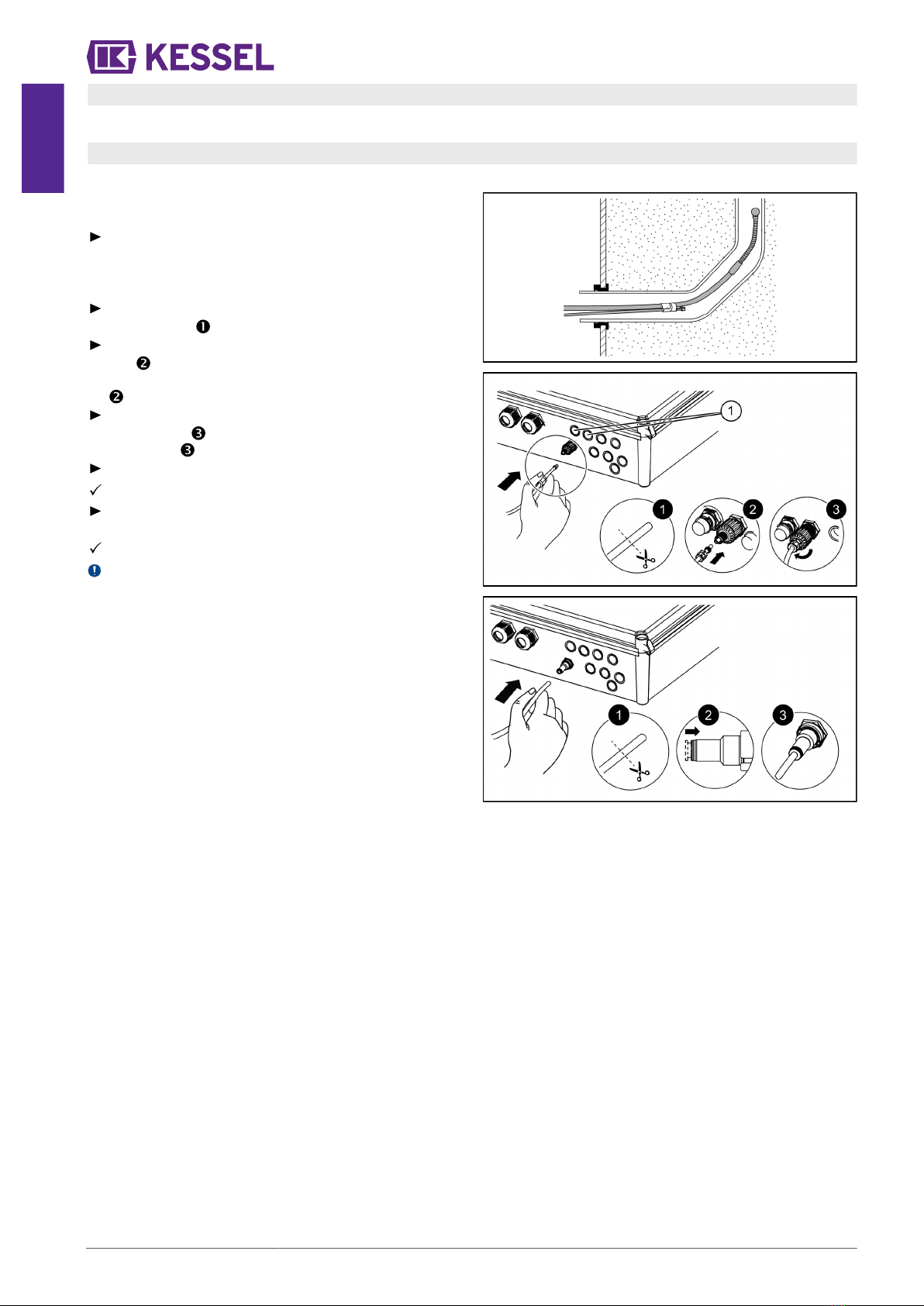

4.1 Schaltgerät montieren
WARNUNG
Anlage freischalten! Sicherstellen, dass Leitungen und elektrische Komponenten während der Arbeiten von der
Spannungsversorgung getrennt sind.
Das Schaltgerät kann nur geöffnet werden, wenn sich der Hauptschalter in Position OFF befindet.
Schrauben am Gehäusedeckel lösen und Gehäusedeckel aufklappen.
Gehäuse am vorgesehenen Ort montieren, dazu alle Befestigungsmöglichkeiten verwenden.
Umgebungsbedingungen beachten.

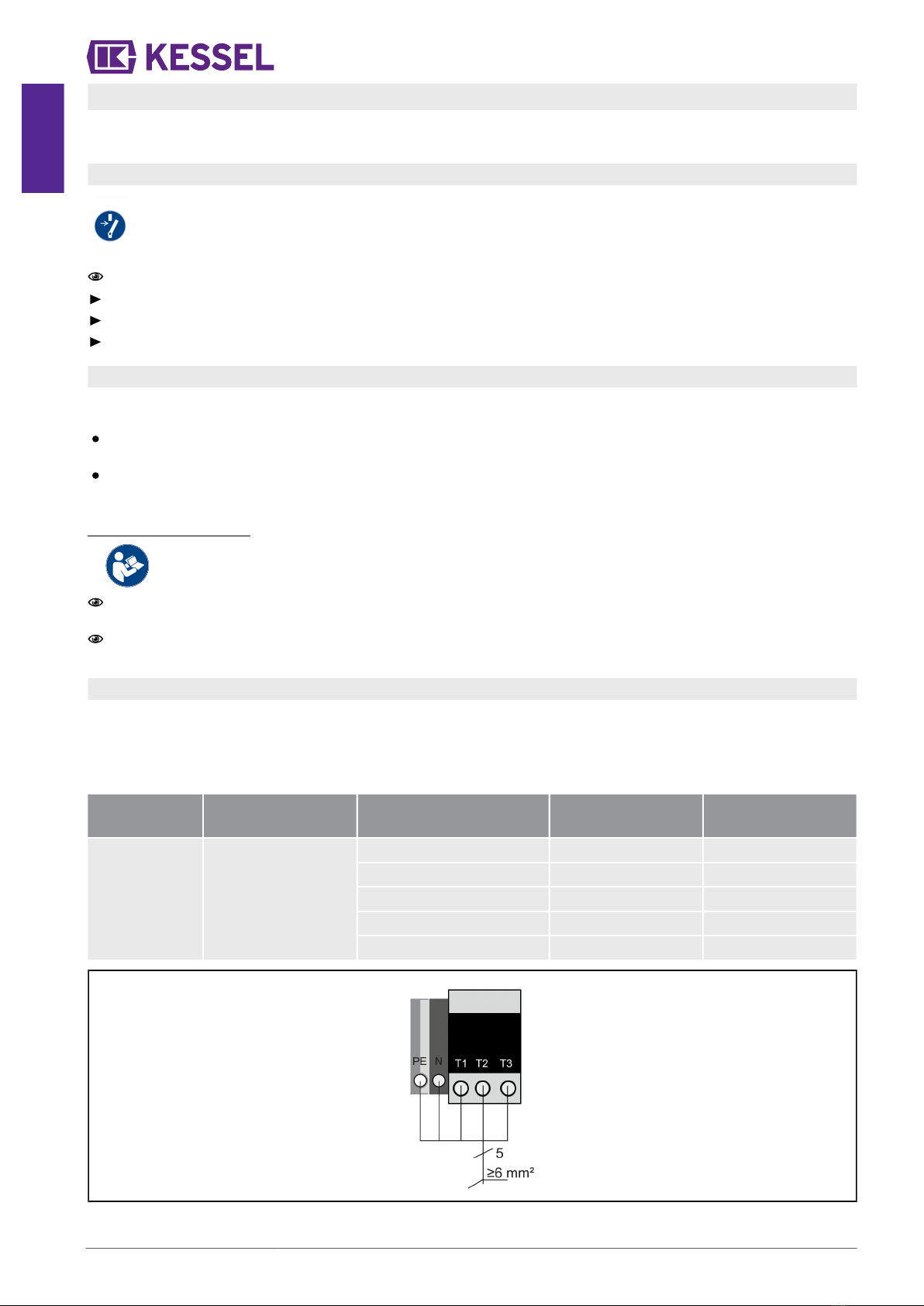

4.2 ATEX-Pumpenanschluss mit Potentialausgleich
Damit die Pumpen in explosionsgefährdeter Umgebung betrieben werden dürfen, müssen bei der elektrischen Installation
folgende zusätzliche Anforderungen berücksichtigt werden:
Mindestquerschnitt der Netzleitungen zum Schaltgerät hin muss 6 mm2 oder entsprechend der erforderlichen Absiche-
rung betragen, je nachdem, welcher Querschnitt höher ist (siehe "Technische Daten", Seite 7).
Potentialausgleich (gemäß EN 60079-14) ist als Erdungsleitung an den Tauchmotorpumpen mit mindestens 4 mm2 Quer-
schnitt auszuführen. Die Erdungsleitung wird zwischen der Erdungsschraube und der an der Klemme vorhandenen
Schraubensicherung nicht selbstlösend geführt.
Hierfür wie folgt vorgehen:
WARNUNG
Betriebsanleitung und/oder Beiblatt der zugehörigen Pumpe beachten
Vor Anschließen der Pumpe prüfen, ob der Motorschutzschalter des Schaltgerätes für die Stromaufnahme der Pumpe(n)
(siehe Typenschild) geeignet ist.
ATEX-Pumpen dieser Anlage können über ein 6 oder 9-adriges Kabel verfügen. Für 9-adrige Kabel ist eine Doppelbele-
gung der Phasen im Schaltgerät vorgesehen.
4.3 Netzleitung 400V anschließen
►Netzleitung durch linke Kabeldurchführung bis an die Anschlussklemmen und den Hauptschalter verlegen.
►Anschlüsse gemäß dem Anschlussplan (im Gehäusedeckel des Schaltgerätes) herstellen.
►Kabelverschraubung anziehen.
Anschlussübersicht Netzleitung
Quelle Anschluss
Kabel
Leitungsart Kennung Anschluss
-bez.
Schutzleiter Gelb-grün PE
Neutralleiter Blau N
Phase L1 T1
Phase L2 T2
Netz 5-adrig
Phase L3 T3
8 / 140 Schaltgerät / Einbau- und Betriebsanleitung 010-532_13

4.4 Pumpe(n) anschließen
Vor Anschließen der Pumpe prüfen, ob Motorschutz-
schalter des Schaltgerätes für die Stromaufnahme der
Pumpe(n) (siehe Typenschild) geeignet ist.
Ggf. Motorschutzschalter auf den Nennstrom der Pumpe
einstellen (siehe Typenschild der Pumpe).
Anschlusskabel durch die Kabeldurchführunge(n) zie-
hen und analog zur Kabelverschraubung der Netzleitung
anziehen.
Anschlüsse gemäß Anschlussplan herstellen.
Das Schaltgerät ist mit einem Klemmenblock ausgestattet.
Die Klemmenpaare für den Thermonkontakt (TF 1 und TF 2)
teilen sich eine gemeinsame, mittige Klemme.
Platinenanschlüsse für die Pumpe(n)
1-3: Phasen
4-5: Wicklungstemperatur-Schalter
5-6: Temperaturüberwachung*
7 PE: Schutzleiter
*TF1: Anschluss Temperaturüberwachung selbstrückset-
zend
*TF2: Anschluss Temperaturüberwachung NICHT selbst-
rücksetzend
Für Pumpen mit nur einer Temperaturüberwachung,
Klemme der nicht vorhandenen Überwachungsart brü-
cken. ATEX-Bestimmungen beachten!
DE
010-532_13 Schaltgerät / Einbau- und Betriebsanleitung 9 / 140

DE
4.5 Sensorik und Steuerung anschließen
Eine Anschlussübersicht der Platine finden Sie am Ende dieses Kapitels.
4.5.1 Sensoren ohne ATEX-Anforderung
Drucksensor
Soll ein Drucksensor zur Ermittlung des Füllstandes verwen-
det werden, diesen wie folgt anschließen.
Druckschlauch unter Zuhilfenahme einer Einzugsspi-
rale durch das Kabelleerrohr hindurchführen, dazu das
Schlauchende mit Verschlusskappe an der Einzugsspi-
rale befestigen.
Druckschlauchende mit Verschlusskappe passgenau
abschneiden.
Blauen Entriegelungsring einschieben und gedrückt hal-
ten. Falls nicht vorhanden, Druckschlauch auf den
Anschlussnippel des Druckleitungsanschlusses schieben.
Druckschlauchende bis auf Anschlag in Anschlussstück
einschieben. Falls nicht vorhanden, Klemmmutter
festziehen.
Entriegelungsring loslassen.
Druckschlauch ist luftdicht angeschlossen.
Durch leichten Zug am Druckschlauch prüfen, ob
Anschluss fest sitzt.
Druckschlauch stetig steigend verlegen.
Bei Längen über 10 m oder Gegengefälle des Druck-
schlauches, Kompressor-Set zur Lufteinperlung (Art.-Nr.
28048) verwenden.
10 / 140 Schaltgerät / Einbau- und Betriebsanleitung 010-532_13

4.5.1.1 Schwimmerschalter ohne ATEX anschließen
Einzelner Schwimmerschalter (Mono)
Sollen Schwimmerschalter zur Ermittlung des Füllstandes
verwendet werden, prüfen, ob eine Mono- oder Duo-Anlage
vorliegt und entsprechend anschließen.
Die Leitungsenden der Schwimmerschalter an Klemmen
(siehe "Abb. 1: Schwimmerschalter Mono") anschließen.
Abb. 1: Schwimmerschalter Mono
Mehrere Schwimmerschalter (Duo)
Die Leitungsenden der Schwimmerschalter an Klemmen
(siehe "Abb. 2: Schwimmerschalter Duo") anschließen.
Abb. 2: Schwimmerschalter Duo
Pegelsonde Mono/Duo (nicht-ATEX)
Die Leitungsenden der Pegelsonde an Klemmen (siehe "Abb. 3: Pegelsonde anschließen" anschließen). Das Anschließen
von Pegelsonden ist für Mono- und Duo-Anlagen gleich.
Beim Verlängern der Anschlussleitung der Pegelsonde KESSEL-Klemmdose (Art. Nr. 28799) verwenden.
Aderfarbe Bez. auf Platine Klemmenfarbe
Rot Ein/EIN1 weiß
Schwarz Ein/Ein1 blau
Beim Verlängern der Anschlussleitung der Pegelsonde KESSEL-Klemmdose (Art.-Nr. 28799) verwenden.
Abb. 3: Pegelsonde anschließen
DE
010-532_13 Schaltgerät / Einbau- und Betriebsanleitung 11 / 140

DE
4.5.1.2 Membrandruckschalter anschließen
Membrandruckschalter Mono-Anlagen
Die Leitungsenden der Membrandruckschalter an Klemmen
(siehe "Abb. 4: Membrandruckschalter Mono") anschließen.
Aderfarbe Bez. auf Platine Klemmenfarbe
gelb weiß
grün Alarm blau
braun weiß
weiß EIN blau
Abb. 4: Membrandruckschalter Mono
Membrandruckschalter Duo-Anlagen
Die Leitungsenden der Membrandruckschalter an Klemmen
(siehe "Abb. 5: Membrandruckschalter Duo") anschließen.
Aderfarbe Bez. auf Platine Klemmenfarbe
rosa weiß
grau Alarm blau
gelb weiß
grün Ein2 blau
braun weiß
weiß Ein1 blau Abb. 5: Membrandruckschalter Duo
12 / 140 Schaltgerät / Einbau- und Betriebsanleitung 010-532_13

4.5.2 ATEX-Sensoren montieren
4.5.2.1 ATEX-Schwimmerschalter anschließen
Abb. 6: Schwimmerschalter Mono ATEX
Die Leitungsenden der Schwimmerschalter an Klemmen der Zenerbarriere (siehe "Abb. 6: Schwimmerschalter Mono ATEX")
anschließen.
Abb. 7: Schwimmerschalter Duo ATEX
Die Leitungsenden der Schwimmerschalter an Klemmen der Zenerbarriere (siehe "Abb. 7: Schwimmerschalter Duo ATEX")
anschließen.
Pegelsonde Mono/Duo ATEX
Die Leitungsenden der Pegelsonde an den Klemmen (siehe
"Abb. 8: Pegelsonde ATEX") anschließen. Das Anschließen
von Pegelsonden ist für Mono- und Duo-Anlagen gleich.
WARNUNG
Nur Pegelsonden, die die ATEX-Anforderung erfül-
len, an die Zenerbarriere anschließen.
Aderfarbe Bezeichnung Umrüstung
Schwimmer zu
Pegelsonde
Rot (plus) 3 7
Schwarz (minus) 4 8
Gelb-grün
(Pot.Ausgleich)
PE PE
Beim Verlängern der Anschlussleitung der Pegelsonde
KESSEL-Klemmdose (Art.-Nr. 28799) verwenden.
Abb. 8: Pegelsonde ATEX
DE
010-532_13 Schaltgerät / Einbau- und Betriebsanleitung 13 / 140

DE
4.6 Weitere Anschlussmöglichkeiten
GSM-Modem TeleControl
Das TeleControl Modem (Art.-Nr. 28792) entsprechend der zugehörigen Montageanleitung 434-033 montieren.
Diverses Zubehör - Schaltgeräte
Fernsignalgeber Art.-Nr. 20162
Warnleuchte Art.-Nr. 97715
Sofern gewünscht, können Signalgeber oder weiteres Zubehör über die potentialfreien Kontakte (42 V 0,5 A) angeschlossen
werden. Für diese sind folgende Anschlussklemmen vorhanden:
Störung (Schwerwiegender Fehler - z. B. in elektrischem Anschluss oder Sicherheitssystemen) -stromlos geöffnet-
Warnung (Technisches Ereignis wird angezeigt - z. B. Relaisschaltspiele überschritten)
Bei einer Störung kann die Funktion der Anlage direkt beeinträchtigt sein, es besteht unmittelbarer Handlungsbedarf. Ser-
vicetechniker oder Notdienst kontaktieren. Bei einer Warnung sollte sichergestellt werden dass in absehbarerzeit Zeit eine
Wartung oder Inspektion durchgeführt wird.
* Funktion der potentialfreien Kontakte:
Der Wechselkontakt ist NC (Normal Closed - stromlos
geschlossen). Sobald am Gerät Spannung anliegt, schalten
beide Kontakte in die andere Stellung. Wird eine Warnung,
bzw. eine Störung angegeben, wechselt der jeweilige Kon-
takt in die Ruhelage (siehe Schaltbild)
Zubehörteil (z. B. Warnleuchte Art.-Nr. 97715) auswählen
und an gewünschtem Ort anbringen. Wie folgt an Schaltge-
rät anschließen:
Anschluss gemäß Anschlussplan ausführen.
Kabel auf rechter Unterseite des Schaltgerätes heraus-
führen. Vorhandene Blindstopfen durch Gummi-Kabel-
durchführungen ersetzen.
14 / 140 Schaltgerät / Einbau- und Betriebsanleitung 010-532_13

4.7 Anschlusspläne
Comfort 400V Mono
Comfort 400V Duo
Falls die vorliegende Schaltgerätekonfiguration abweicht, aber Bedarf für einen Potentialausgleich besteht, entsprechend
des Anschlussplans im Schaltgerät nachrüsten.
DE
010-532_13 Schaltgerät / Einbau- und Betriebsanleitung 15 / 140

DE
5 Erstinbetriebnahme
Folgende Zusatzfunktionen führt das Schaltgerät selbsttätig aus:
Überprüfung der Batteriespannung
Das Schaltgerät prüft 2x täglich die Batteriespannung und meldet einen Batteriefehler (Potentialfreier Kontakt "Störung"),
wenn die Spannung ein bestimmten Wert unterschreitet. Am Schaltgerät erscheinen optische und akkustische Warnsignale.
SDS-Selbstdiagnosesystem
Das Schaltgerät verfügt über eine automatische Selbstkontrolle welche automatisch eine Funktionsüberprüfung der ange-
schlossenen Komponenten durchführt. Selbst wenn kein Abwasser abgepumpt werden muss, wird so die Betriebsbereit-
schaft geprüft.
Voreingestellter Prüfzyklus:
alle 28 Tage (frei einstellbar)
5.1 Ein- und Ausschalten
Batterie anschließen
Stecker (2) der Batterie(n) anschließen.
Netzspannung herstellen (400V Schaltgeräte)
Netzleitung an Stromnetz anschließen.
Hauptschalter (1) in Position ON bringen.
Initialisierung startet selbsttätig.
Gerät prüft elektrische Bauteile.
Spannungsprüfung der Batterien.
Menüpunkt |3.10. Sprache| wird angezeigt.
Einschalten
Hauptschalter (1) in Position ON drehen. Nach erfolgreichem Systemtest erscheint im Display |0 Systeminfo| und die
grüne LED signalisiert Betriebsbereitschaft.
Wird im Display nicht die Initialisierung ( |3.10. Sprache|) angeboten, wurde das Schaltgerät bereits initialisiert. In
diesem Fall sind die eingestellten Parameter zu überprüfen, oder die Werkseinstellungen herzustellen (|3.11 Rückset-
zen|). Nach dem Rücksetzen zu den Werkseinstellungen startet selbsttätig die Initialisierung des Schaltgeräts.
Bitte beachten Sie, dass der Zähler für das Wartungsintervall beim Rücksetzen auf Werkseinstellungen nicht verändert wird.
5.2 Initialisierung durchführen
Bei der Initialisierung werden folgende Eingaben erwartet:
|Sprache|
|Datum / Uhrzeit|
|Produkttyp|
|Anlagenvariante|
|Leistungsgröße|
|S1 / S3 Betrieb|
|Wartungsintervall|
Sprache
►OK betätigen.
►Landessprache mit den Pfeiltasten auswählen und mit OK bestätigen.
Menü |Datum / Uhrzeit| erscheint.
Datum / Uhrzeit
►Die jeweils blinkende Ziffer in Datum und Uhrzeit einstellen und mit OK bestätigen.
Menü |Produkttyp| erscheint.
Produkttyp
►Produkttyp auswählen und mit OK bestätigen.
Auswahl hat Auswirkung darauf, welche Einstellmöglichkeiten verfügbar sind.
Menü |Anlagenvariante| erscheint.
Anlagenvariante
►Auswählen der Anlagenvariante. Die Anlagenvarianten sind in den jeweiligen Herstellerunterlagen enthalten.
Auswahl hat Auswirkung darauf, welche Einstellmöglichkeiten verfügbar sind.
16 / 140 Schaltgerät / Einbau- und Betriebsanleitung 010-532_13

Menü |Leistungsgröße|erscheint.
Leistungsgröße
Auswählen der Leistungsgröße. Pumpenleistung ist auf dem Typenschild der Pumpe vermerkt.
Menü |S1 / S3 Betrieb| erscheint.
S1 / S3 Betrieb
►Auswählen der Betriebsart. Die Betriebsart ist bei den Technischen Daten der jeweiligen Pumpe vermerkt.
Nach der letzten Eingabe erscheint das Menü |Wartungsintervall|.
Wartungsintervall
►Eingabe des normativ vorgegebenen Wartungsintervalles.
Initialisierung ist abgeschlossen, Schaltgerät ist betriebsbereit.
Bedienmodus aktivieren
Taste OK am Bedienfeld betätigen, Hintergrundbeleuch-
tung des Displays leuchtet und das Menü |0 System-
info| wird angezeigt.
Mit OK bestätigen, Ebene 1 des Menüs (siehe "Menü-
texte Comfort 400V", Seite 20) wird geöffnet.
Abb. 9: Navigieren im Menü
(1) „OK“ - bestätigen
(2) nach unten blättern
(3) „ESC“ - zurück
(4) nach oben blättern
DE
010-532_13 Schaltgerät / Einbau- und Betriebsanleitung 17 / 140

DE
6 Hilfe bei Störungen
Der Wartungstermin für die Anlage wird über den Menüpunkt |1.4.2 Nächste Wartung| eingestellt.
Anzeigetext PFK 1Mögliche Ursache Abhilfemaßnahme
|Batteriefehler| S Batterie fehlt, ist defekt oder Span-
nung kleiner 15,0V.
Batterie auf Ladezustand, sachgemä-
ßen Anschluss und Beschädigung der
Batterieanschlussklemmen prüfen.
|Wartungstermin| (blinkt) - Wartungstermin ist erreicht.
Kein Wartungstermin eingege-
ben.
Wartung durchführen.
Wartungstermin eingeben.
|Unterstrom 1 bzw. 2| - Minimale Stromaufnahme der
Pumpe unterschritten.
Kabel Schaltgerät-Pumpe unter-
brochen.
Pumpe defekt.
Pumpenwartung gemäß Anleitung
durchführen lassen, ggf. Pumpe aus-
tauschen lassen.
|Überstrom 1 bzw. 2| - Maximale Stromaufnahme der
Pumpe überschritten, ggf. Blockade
des Laufrads.
Pumpenwartung gemäß Anleitung
durchführen lassen, ggf. Pumpe aus-
tauschen lassen.
|Relaisfehler 1 bzw. 2| S Leistungsschütz schaltet nicht ab. Servicetechniker kontaktieren.
|Netzausfall| - Energieversorgung ausgefallen.
Feinsicherung des Gerätes (S1)
hat ausgelöst.
Energieversorgung ausgefallen,
Leitungsschutzschalter hat aus-
gelöst.
Hauptschalter defekt - Netzzulei-
tung unterbrochen.
keine - allgemeiner Netzausfall.
Sicherung prüfen.
Hauptschalter prüfen.
Netzleitung prüfen.
Bei bewusstem Ausschalten,
Schaltgerät herunterfahren (siehe
"Ein- und Ausschalten", Seite 16).
|Temperaturfehler 1a bzw.
2a|
S Temperaturüberwachung selbstrück-
setzend hat ausgelöst.
Selbstrücksetzend - nach Abkühlen
des Motors läuft die Pumpe selbst-
tätig wieder an. Die Fehlermeldung
wird automatisch quittiert. Bei häufi-
gem Auftreten des Temperaturfehlers
Pumpe tauschen lassen.
|Temperaturfehler 1b
bzw. 2b|
S Temperaturüberwachung NICHT-
selbstrücksetzend hat ausgelöst.
NICHT-selbstrücksetzend - auch
nach Abkühlen des Motors bleibt die
Pumpe inaktiv. Aus- und Wiederein-
schalten des Schaltgerätes erforder-
lich. Bei häufigem Auftreten des Tem-
peraturfehlers Pumpe austauschen
lassen.
|Niveaufehler| S Falsche Anordnung bzw. Verkabe-
lung der Sonden
Sensorik im Schaltgerät falsch konfi-
guriert
Funktionskontrolle gemäß Anlagen-
dokumentation.
|Phasenausfall| - Phase L2 oder L3 liegt nicht mehr
an.
Anschluss Netzkabel und Sicherun-
gen prüfen.
|Drehfeldfehler| S Falsches Drehfeld des Netzan-
schlusses.
2 Phasen der Zuleitung tauschen.
|Motorschutz 1 bzw. 2| S Motorschutzschalter hat ausgelöst
- Motorschutzschalter falsch einge-
stellt.
Pumpenstrom aufgrund defekter
oder blockierter Pumpe zu hoch.
Überhöhter Strom wegen Phasen-
ausfall.
Stromwert gemäß Pumpe einstel-
len.
Blockade entfernen.
Pumpe tauschen, falls defekt.
Netz auf Phasenausfall prüfen.
|Druckabfall| S Schlauch an der Verschraubung
zum Tauchrohr (oder Tauchglocke)
bzw. Schaltgerät undicht.
Dichtheit des Drucksensor-Systems
prüfen.
18 / 140 Schaltgerät / Einbau- und Betriebsanleitung 010-532_13

Anzeigetext PFK 1Mögliche Ursache Abhilfemaßnahme
|Relaisschaltspiele| S Maximale Schaltspiele überschritten. Kann quittiert werden. Kundendienst
informieren. Fehler erscheint nach
weiteren 1000 Schaltspielen.
|Grenzlaufzeit 1 bzw. 2| S Pumpe läuft zu lange pro Pumpvor-
gang.
Anlagenauslegung prüfen, ggf. Kun-
dendienst informieren.
|Grenzlaufzahl 1 bzw. 2| - Pumpe läuft zu häufig in kurzer Zeit. Anlagenauslegung prüfen, ggf. Kun-
dendienst informieren.
|Kommunikationsfehler| S Fehler am Tele-Control Modem kein Netz/Guthaben, keine Verbin-
dung zum Modem, Gerätefehler
|Alarmniveau| W Niveauüberschreitung detektiert Bei gehäuftem Auftreten Auslegung
der Anlage und Leistungsfähigkeit der
Pumpe(n) überprüfen
1 Wird ein potentialfreier Kontakt aktiviert, falls ja welcher ? (W = Warnung, S = Störung)
DE
010-532_13 Schaltgerät / Einbau- und Betriebsanleitung 19 / 140

DE
7 Übersicht Konfigurationsmenü
Übersicht Menü
Das Steuerungsmenü ist in vier Menübereiche eingeteilt:
0 Systeminfo - Ausgewählte Anlage, konfigurierte Senso-
ren, aktuelle Messwerte, ggf. Ereignisse oder Fehlermeldun-
gen
1 Information - Anzeige der Betriebsdaten (z. B. Spannung,
aktuelle Messwerte, Logbuch oder eingestellte Parameter)
2 Wartung - Wartungsrelevante Tätigkeiten (z. B. Ein/Aus
der Pumpe(n), Selbstdiagnose, Wartungstermin und -inter-
vall)
3 Einstellungen - Einstellen der Schaltniveaus, Sensor- und
Anlagenkonfiguration, Konfiguration der Modemschnittstelle,
Rücksetzen des Schaltgerätes
(1) Ordnungszahl des Menüpunktes
Menütexte Comfort 400V
0. Systeminfo
1. Informationen
1.1 Betriebsstunden 1.1.1 Gesamtlaufzeit h 0 - 999.999,99
1.1.2 Laufzeit Pumpe 1 h 0 - 999.999,99
1.1.3 Laufzeit Pumpe 2 h 0 - 999.999,99
1.1.4 Anläufe Pumpe 1 X 0 - 999.999
1.1.5 Anläufe Pumpe 2 X 0 - 999.999
1.1.6 Netzausfall h 0 - 999.999,99
1.1.7 Energieverbrauch kWh 0 - 999.999,99
1.2 Logbuch
1.3 Steuerungstyp
1.4 Wartungstermin 1.4.1 Letzte Wartung hh:mm:ss - dd.mm.yyyy
1.4.2 Nächste Wartung hh:mm:ss - dd.mm.yyyy
1.5 Aktuelle Messwerte 1.5.1 Netz-Spannung V 0 - 999,9
1.5.2 Netz-Strom A 0 - 99,9
1.5.3 Batteriespannung V 0 - 99,9
1.5.4 Füllstand mmWS 0 - 9999
1.6. Parameter 1.6.1 Höhe Stauglocke mm 0 - 999
1.6.2 Einschaltsperre s 0 - 30
1.6.3 Messbereich mm 0 - 5000
1.6.4 Ein 1-Niveau mm 0 - 999
1.6.5 Ein 2-Niveau mm 0 - 999
1.6.6 Aus 1-Niveau mm 0 - 999
1.6.7 Alarm-Niveau mm 0 - 999
1.6.8 Ein-Verzögerung s 0 - 10
1.6.9 Nachlaufzeit s 0 - 30
1.6.10 Grenzlaufzeit min 0 - 640
1.6.11 Grenzlaufzahl x 5 - 30
1.6.12 Min.Strom A 0,0 - 5,0
1.6.13 Max.Strom A 0,0 - 16,0
1.6.14 LEP-Offset mm 0 - 100
1.6.15 auto SDS d 0 - 14
1.6.16 S1/S3-Betrieb
2 Wartung
2.1 Automatikbetrieb 2.1.1 Automatikbetrieb Auto/Aus
2.2 SDS
2.3 Wartungstermin 2.3.1 Letzte Wartung hh:mm:ss - dd.mm.yyyy
20 / 140 Schaltgerät / Einbau- und Betriebsanleitung 010-532_13
