Kessel SG 400 V Mono Quick start guide

SG 400 V Mono
SG 400 V Duo
D Originalbedienungsanleitung 01
GB Original operation manual 39
F Notice d´utilisation d´origine 77
I Istruzioni per l´uso originali 115
NL Originele gebruiksaanwijzing 152
PL Oryginalna instrukcja eksplatacji 189
01/2018 010-532_05

Einbau- und Bedienungsanleitung 3
010-532_05
DE
Einbau und Bedienungsanleitung
Schaltgerät Aqualift F Comfort 400V für Hebeanlagen und Pumpstationen mit Drehstrommotoren
Liebe Kundin, lieber Kunde,
als Premiumhersteller von innovativen Produkten für die Entwässerungs-
technik bietet KESSEL ganzheitliche Systemlösungen und kundenorientierten
Service. Dabei stellen wir höchste Qualitätsstandards und setzen konsequent
auf Nachhaltigkeit - nicht nur bei der Herstellung unserer Produkte, sondern
auch im Hinblick auf deren langfristigen Betrieb setzen wir uns dafür ein damit
Sie und ihr Eigentum dauerhaft geschützt sind.
Ihre KESSEL AG
Bahnhofstraße 31
85101 Lenting, Deutschland
Bei technischen Fragestellungen helfen Ihnen gerne unsere
qualifizierten Servicepartner vor Ort weiter. Ihren Ansprechpartner
finden Sie unter: www.kessel.de/kundendienst
Bei Bedarf unterstützt unser Werkskundendienst mit Dienstleistun-
gen wie Inbetriebnahme, Wartung oder Generalinspektion in der
gesamten DACH-Region, andere Länder auf Anfrage.
Informationen zur Abwicklung und Bestellung finden Sie unter:
http://www.kessel.de/service/kundenservice.html
Inhalt
1. Hinweise zu dieser Anleitung 4
2. Sicherheit 4
2.1 Personal/Qualifikation 5
2.2 Allgemeine Sicherheitshinweise 6
2.3 ATEX/Explosionsschutz beachten 6
3. Produktbeschreibung 7
3.1 Bestimmungsgemäße Verwendung 7
3.2 Technische Daten 8
4. Einbau 10
4.1 Schaltgerät montieren 10
4.2 Netzleitung anschließen [2] 10
4.3 Abwasserpumpe(n) anschließen 11
4.4 Niveauerfassung anschließen 12
4.5 Weitere Anschlussmöglichkeiten 21
5. Erstinbetriebnahme, Initialisierung 22
5.1 Erstinbetriebnahme 22
5.2 Initialisierung durchführen 23
5.3 Funktionskontrolle 25
5.4 Einstellungen, Menü 26
6. Wartung/Problemsuche 28
7. Übersicht Konfigurationsmenü 30
8. Übersicht Anschlüsse Platine 37

Einbau- und Bedienungsanleitung
4 010-532_05
DE
1. Hinweise zu dieser Anleitung

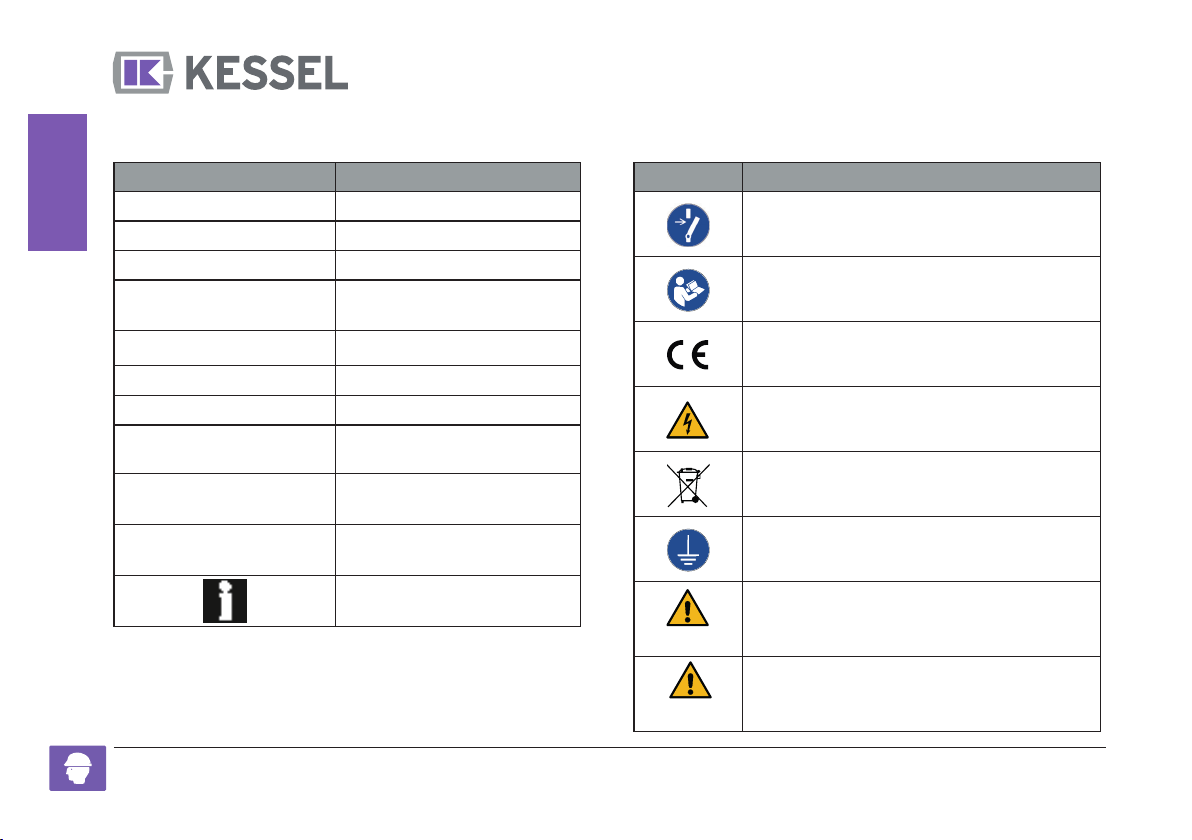

Folgende Darstellungkonventionen erleichtern die Orientierung:
Darstellung Erläuterung
[1] siehe Abbildung 1
[1-5] Positionsnummer 5 von Abbildung 1
➊➋➌➍➎➏➐➑➒➓
Handlungsschritt in Abbildung
1Prüfen ob Handsteuerung
aktiviert wurde.
Handlungsvoraussetzung
▶ OK betätigen. Handlungsschritt
✓Anlage ist betriebsbereit. Handlungsergebnis
➲ Kap „2. Sicherheit“ Querverweis auf Kapitel 2
|Wartungsintervall
denieren| Bildschirmtext
Fettdruck besonders wichtige oder
sicherheitsrelevante Information
Kursivschreibung Variante oder Zusatzinformation (z. B.
gilt nur für ATEX-Variante)
Technische Hinweise, die besonders
beachtet werden müssen.
2. Sicherheit
Folgende Symbole werden verwendet:
Zeichen Bedeutung
Gerät freischalten!
Gebrauchsanweisung beachten
CE-Kennzeichnung
Warnung Elektrizität
WEEE-Symbol, Produkt unterliegt RoHS-Richtlinie
vor Benutzung erden
WARNUNG
Warnt vor einer Gefährdung von Personen. Eine
Missachtung dieses Hinweises kann schwerste
Verletzungen oder Tod zur Folge haben.
VORSICHT
Warnt vor einer Gefährdung von Personen und Material.
Eine Missachtung dieses Hinweises kann schwere
Verletzungen und Materialschäden zur Folge haben.

Einbau- und Bedienungsanleitung 5
010-532_05
DE
2.1 Personal/Qualifikation
Für den Betrieb der Anlage gelten die jeweils gültige Betriebssicherheitsverordnung und die Gefahrstoverordnung oder nationale Entsprechungen. Der Betreiber
der Anlage ist dazu verpflichtet:
▶ eine Gefährdungsbeurteilung zu erstellen,
▶ entsprechende Gefährdungszonen zu ermitteln und auszuweisen,
▶ entsprechende Sicherheitsunterweisungen durchzuführen,
▶ gegen die Benutzung durch Unbefugte1zu sichern.
Person* freigegebene Tätigkeiten an KESSEL-Anlagen
Betreiber Sichtprüfung, Inspektion,
Batterietausch
Sachkundiger,
(kennt, versteht Betriebsanweisung)
Entleerung, Reinigung
(innen), Funktionskontrolle
Konfiguration des
Schaltgerätes
Fachkundiger,
(Fachhandwerker, nach Einbauanweisung
und Ausführungsnormen)
Einbau, Tausch,
Wartung von
Komponenten,
Inbetriebnahme
Elektrofachkraft
(nach Vorschriften für elektr. Sicherheit)
Arbeiten an
elektrischen
Installation
1 * Bedienung und Montage darf nur durch Personen erfolgen, die das 18. Lebensjahr vollendet haben.

Einbau- und Bedienungsanleitung
6 010-532_05
DE
2.2 Allgemeine Sicherheitshinweise
Die Anleitungen der Anlage und Anlagenbestandteile sowie die Wartungs- und
Übergabeprotokolle sind an der Anlage verfügbar zu halten.
Anlage freischalten! Sicherstellen, dass die
elektrischen Komponenten während den Arbeiten von
der Spannungsversorgung getrennt sind.
WARNUNG! Spannungsführende Teile
Das Gehäuse des Schaltgeräts darf nur von einer
Elektrofachkraft geönet werden.
▶ Die Tätigkeiten am Schaltgerät sind auf:
▶ das Einschalten des Schützes und Anpassen des
Motorschutzschalters,
▶ den Tausch von Sicherung (F1) oder Batterien
▶ das Anschließen nach Einbauanleitung und Anschlussplan
beschränkt.
Alle darüber hinausgehenden Arbeiten dürfen lediglich durch den
KESSEL-Kundendienst oder einen Servicepartner der KESSEL AG
durchgeführt werden.
Vorsicht beim Umgang mit elektrostatischen
Komponenten
Vor dem Berühren der Komponenten auf der Platine,
Hutschiene berühren. Diese Maßnahme stellt sicher,
dass evtl. vorhandene elektrostatische Ladungen ausgeglichen
werden, indem Sie Ihren Körper „erden“.
2.3 ATEX/Explosionsschutz beachten
Das EX-Zeichen kennzeichnet Komponenten und
Produkte welche der ATEX-Anforderung (ATEX-
Richtlinie 2014/34/EU) genügen.
Für explosionsgefährdete Zonen nur ATEX-Anlage(n)
und exgeschützte Komponenten verwenden. Bei
explosionsgefährdeten Zonen müssen gesonderte
Vorsichtsmaßnahmen getroen werden:
▶ ATEX-Gefährdungsbeurteilung gemäß gültiger EU-Verordnung
durchführen und EX-Zonen definieren.
▶ Prüfen ob Pumpe(n) und restliche Anlagen-Komponenten für
die ATEX-Verwendung vorgesehen sind und den Anforderung
der definierten Zone genügen.
▶ Prüfen ob das Schaltgerät zur gemeinsamen Verwendung
mit den eingesetzten Pumpen vorgesehen ist und als ATEX-
Variante ausgeführt ist.
Im Zweifelsfall den Normausweis und technische Spezifikationen ( ➲ Kap. „3.2.1
Zusätzliche Angaben zur ATEX-Ausführung“) prüfen.

Einbau- und Bedienungsanleitung 7
010-532_05
DE
3. Produktbeschreibung
Das Schaltgerät Aqualift F Comfort 400V stellt die Steuerung einer Hebeanlage
oder Pumpstation für Abwasser dar.
Als Niveauerfassung können Sonden oder Drucksensoren verwendet werden.
Ist das Schaltniveau erreicht, wird das Abpumpen aktiviert. Ist das Niveau
entsprechend abgesunken, wird das Abpumpen selbsttätig beendet.
Für bestimmte Pumpen ist ggfs. ein Einstellen des Motorschutzschalters
erforderlich (
➲ Kap. „4.3 Abwasserpumpe(n) anschließen“).
3.1 Bestimmungsgemäße Verwendung
Das Schaltgerät ist ausschließlich für die Steuerung von Hebeanlagen und
Pumpstationen für Abwasser zu verwenden. Bei Verwendung als Teil einer
ATEX-Anlage sind die Anforderungen von
➲ Kap. „2.3 ATEX/Explosionsschutz
beachten“ einzuhalten. In diesem Fall muss das Produkt mit anderen ATEX-
geeigneten Komponenten verwendet werden.
Das Schaltgerät selbst ist NICHT für den Einbau in einer EX-Zone
vorgesehen.
Alle nicht durch eine ausdrückliche und schriftliche Freigabe des Herstellers
erfolgten Um- oder Anbauten, Verwendungen von nicht originalen Ersatzteilen
und Reparaturen durch nicht durch den Hersteller autorisierten Betriebe oder
Personen führen zum Verlust der Gewährleistung.
2
3
4
1
5
Abb. 1 Funktionskomponenten
[1] Hauptschalter
[2] Display und Bedienfeld
[3] Typenschild
[4] Kabeldurchführungen, Anschlüsse
[5] Schrauben für Gehäusedeckel
[1]

Einbau- und Bedienungsanleitung
8 010-532_05
DE
3.2 Technische Daten
Maximale Leistung am Schaltausgang
(bei cos Phi = 1) 1,5 KW 4,3 KW 6,9 KW
Nennstrombereich* A 2,5 - 4 4 - 6,3 6,3 - 10
Gewicht, ca. 2,5 kg (3 kg Duo)
Abmessungen (LxBxT), mm 190 x 280 x 130 (190 x 380 x 130 Duo)
Betriebsspannung 400 V AC 50 Hz
Leistung standby ca. 5 W
Potentialfreier Kontakt max. 42 V DC / 0,5 A
Batterie 2x 9 V 6LR61
Einsatztemperatur 0°C to +40°C
Schutzart IP 54
Anschlusstyp Direktanschluss
erf. Sicherung Mono C 16 A C 16 A C 20 A
erf. Sicherung Duo C 16 A C 20 A C 32 A
RCD 30 mA
Schutzklasse I
* Duo-Anlagen verfügen über zwei Pumpen mit identischen technischen Daten. Die jeweiligen Schaltgeräte sind in drei Leistungsstufen (des Motorschutzschal-
ters) verfügbar.

Einbau- und Bedienungsanleitung 9
010-532_05
DE
3.2.1 Zusätzliche Angaben zur ATEX-Ausführung
Die Anforderungen der Normen EN 50014 +
A1-A2, EN 50020:2002 werden erfüllt.
Zulässige Luftfeuchtigkeit 10 bis 80%, nicht kondensierend
Maximale Betriebshöhe 2000 m über NN
Maximale Leistungsaufnahme 11 VA Mono- / 15 VA Duo-Anlagen
(Klemmen N, L1, L2, L3, PE)
Drehstrom
230 V (AC) / 50 Hz +- 10% zur Versorgung der
Elektronik
Eingangsstromkreise
(Klemmen TF1a, TF2a, TF1b,
TF2b)
Thermoeingänge Un = 230V
Ausgangsstromkreis
Potentialfreier Kontakt U = 42 V ac dc /0,5 A
Leistungsschütze Schaltkontakte U = 400V +-10% <=4kW, 50Hz
Bedienungselem. Stromkreis passiv (Schalter und Taster)
Das Schaltgerät ist außerhalb des explosionsgefährdeten Bereichs zu betrei-
ben. Die dafür notwendige Klassifizierung: Gruppe II, Kategorie (1)G, zugehöri-
ges Betriebsmittel für Gasatmosphäre.
EU-Baumusterprüfbescheinigung der Zenerbarrieren
Normkennzeichnung
Technische
Spezifikation Einzelbarriere Doppelbarriere

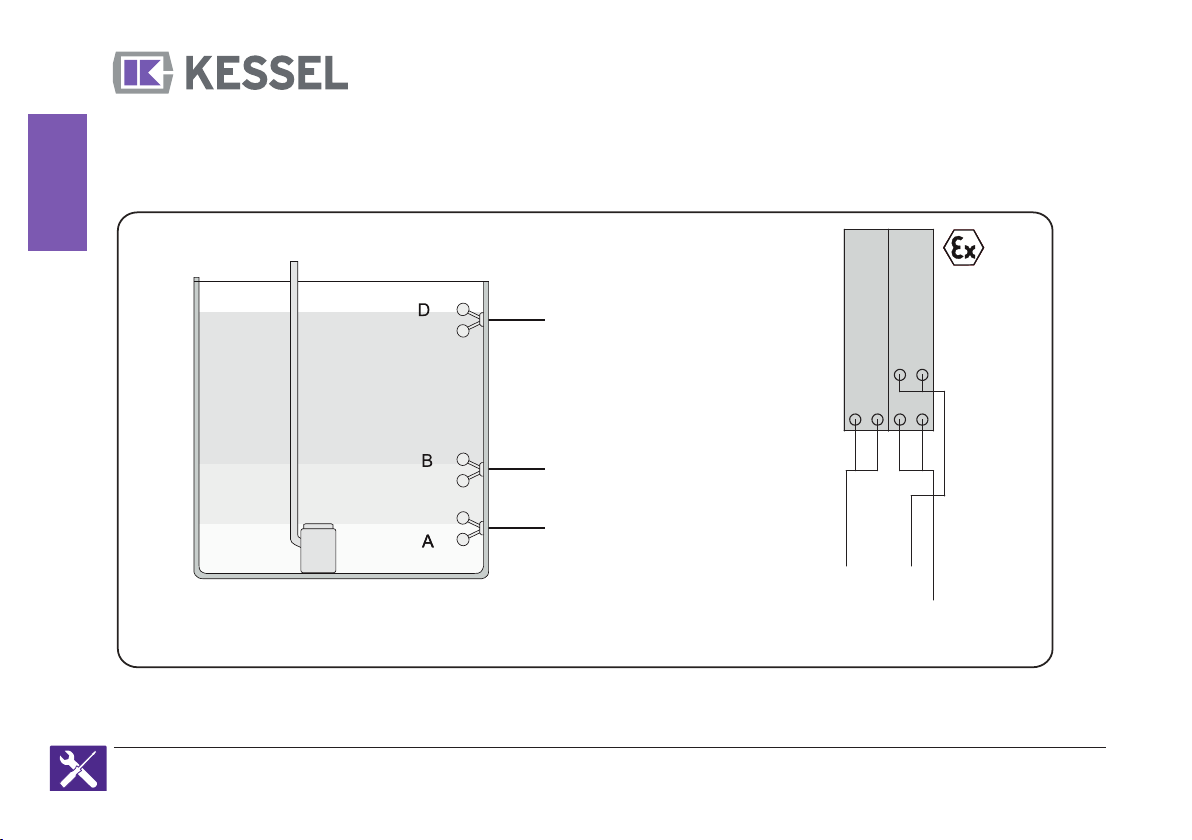

Niveaustromkreis in Zündschutzart Eigensicherheit Ex ia IIC
Klemmen AUS, EIN, ALARM AUS, EIN1, EIN2,
ALARM
Zenerbarriere MTL 7789+,
Höchstwerte:
Uo 15,8*/28 V
Io 93 mA
Ro 300 Ω
Po 0,65 W 0,33 W
Co 0,083 µF
Lo 3,5*/ 16 mH 16 mH
Lo/Ro 56 µH* /106 µH/Ω 106 µH/Ω
*Zenerbarriere MTL 7787+
II (1) GD [Ex ia Ga] IIC [Ex ia Da] IIIC (-20°C ≤ Ta ≥ 60°C)
II (1) GD [Ex ia Ga] IIC

Einbau- und Bedienungsanleitung
10 010-532_05
DE
4. Einbau
Sicherheitshinweise aus Kapitel 2 beachten.
Ein Übersichtsplan zu den Anschlussmöglichkeiten der Platine befindet sich
am Ende des Dokuments.
4.1 Schaltgerät montieren
Das Schaltgerät kann nur geönet werden, wenn sich der Haupt-
schalter [1-1] in Position OFF befindet.
• Schrauben für Gehäusedeckel [1-5] lösen und Gehäusedeckel aufklappen.
• Gehäuse am vorgesehenen Ort montieren, dazu alle vier Befestigungsmög-
lichkeiten in den Ecken verwenden.
•
Umgebungsbedingungen beachten. Im Lieferumfang ist eine Bohrschablone
enthalten.
4.2 Netzleitung anschließen [2]
Anlage freischalten! Sicherstellen, dass die
elektrischen Komponenten während den Arbeiten von
der Spannungsversorgung getrennt sind.
Netzleitung anschließen, dazu:

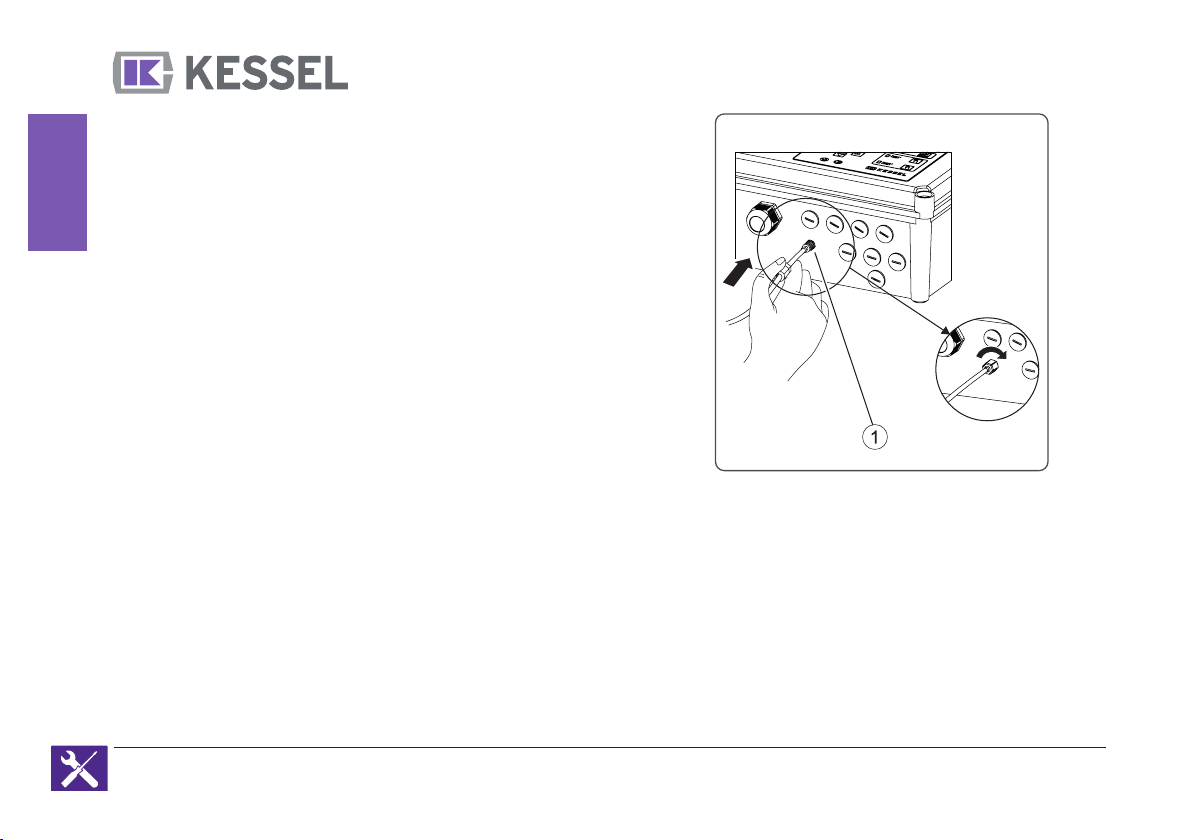

• Anschlusskabel durch die Gehäusedurchführungen bis an die Anschluss-
klemmen und Hauptschalter verlegen.
• Anschlüsse gemäß dem Anschlussplan (im Gehäusedeckel des Schalt-
gerätes) herstellen.
5
T1
NPE T2 T3
[2]
Anschlussübersicht Netzleitung
Quelle Anschluss-
Kabel Leitungsart Kennung Anschluss-bez.
Netz 5-adrig
Schutzleiter Gelbgrün PE
Neutralleiter Blau N
Phase L1 T1
Phase L2 T2
Phase L3 T3

Einbau- und Bedienungsanleitung 11
010-532_05
DE
4.3 Abwasserpumpe(n) anschließen
1Vor Anschließen der Pumpe prüfen ob Motorschutzschalter des Schalt-
gerätes für die Stromaufnahme der Pumpe(n) (siehe Typenschild) geeignet ist.
▶ Motorschutzschalter auf den Nennstrom der Pumpe einstellen (siehe Typen-
schild der Pumpe)
▶ Anschlusskabel durch die Gehäusedurchführunge(n) ziehen.
▶ Anschlüsse gemäß dem Anschlussplan (im Gehäusedeckel des Schalt-
gerätes) herstellen.
Das Schaltgerät ist mit einem Klemmenblock ausgestattet in dem sich die
Klemmenpaare für den Thermonkontakt (TF 1 und TF 2) eine gemeinsame, mittige
Klemme teilen.
Anschlüsse Abwasserpumpe [3]
- 1 - 3 Phasen
- 4 + 5 Wicklungstemperatur-Schalter
- 5 + 6 Temperaturüberwachung*
- 7 PE (Schutzleiter)
TF1*: Anschluss Temperaturüberwachung selbstrücksetzend
TF2*: Anschluss Temperaturüberwachung NICHT selbstrücksetzend
Für Pumpen mit nur einer Temperaturüberwachung, Klemme der nicht
vorhandenen Überwachungsart brücken [3a] oder [3b]. ATEX-Bestimmun-
gen beachten!
TF2*
TF1*
1
TF2*
TF1*
1
ATEX: TF2*
TF1*
ATEX:
1
[3]
[3b]
[3a]

Einbau- und Bedienungsanleitung
12 010-532_05
DE
4.4 Niveauerfassung anschließen
Eine Anschlussübersicht der Platine finden Sie am Ende dieses Dokumentes.
4.4.1 Drucksensor (Option)
Soll ein Drucksensor zur Ermittlung des Füllstandes verwendet werden, diesen
wie folgt anschließen.
Luftschlauch des Drucksensors auf den Anschlussnippel des Druckleitungsan-
schlusses [4-1] schieben und mit der Klemmmutter befestigen. Luftschlauch
stetig steigend verlegen.
Bei Längen über 10 m oder Gegengefälle des Luftschlauches, KESSEL
Kompressor-Set zur Lufteinperlung verwenden (siehe KESSEL-Zubehör).
[4]

Einbau- und Bedienungsanleitung 13
010-532_05
DE
4.4.2 Schwimmerschalter (Option)
Sollen Schwimmerschalter zur Ermittlung des Füllstandes verwendet werden, prüfen ob eine Mono- oder Duo-Anlage vorliegt und entsprechend anschließen.
[5a]
Schwimmerschalter Mono
Die Leitungsenden der Schwimmerschalter an Klemmen [5a] anschließen.
[5]
Alarm
On
O
FG On1 On2
Off Alarm
Mono
Aus
Ein
Alarm
[5a]

Einbau- und Bedienungsanleitung
14 010-532_05
DE
Schwimmerschalter Mono ATEX
Die Leitungsenden der Schwimmerschalter an Klemmen der Zenerbarriere [6a] anschließen.
[6]
Alarm = 3, 4 Zenerbarriere „Mono“
On= 7, 8 Zenerbarriere „Duo“
O = 3, 4 Zenerbarriere „Duo“
HAZ
3 4
HAZ
3 4
7 8
[6a]
On O
Alarm

Einbau- und Bedienungsanleitung 15
010-532_05
DE

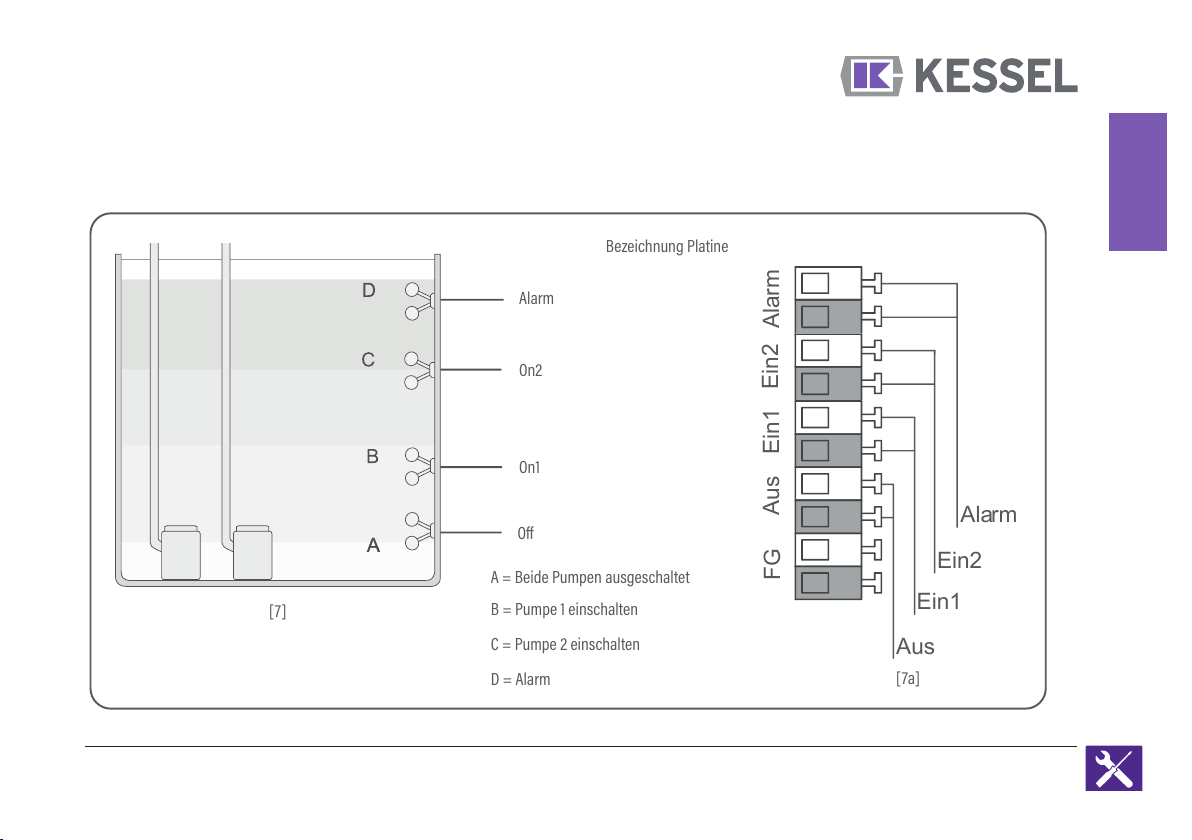

[7]
[7a]
Bezeichnung Platine
Alarm
On1
O
A = Beide Pumpen ausgeschaltet
B = Pumpe 1 einschalten
C = Pumpe 2 einschalten
D = Alarm
On2
Ein2
Ein1 Alarm
FG
Aus
Ein1
Alarm
Ein2
Aus
Schwimmerschalter Duo
Die Leitungsenden der Schwimmerschalter an Klemmen [7a] anschließen.

Einbau- und Bedienungsanleitung
16 010-532_05
DE
[8]
[8a]
Bezeichnung Zenerbarriere
Alarm
Ein1
Aus
A = Beide Pumpen ausgeschaltet
B = Pumpe 1 einschalten
C = Pumpe 2 einschalten
D = Alarm
bl
3 4
bl
HAZ HAZ
bl bl
3 4
7 8
Aus
Ein1
Alarm
87
Ein2
Ein2
Schwimmerschalter Duo ATEX
Die Leitungsenden der Schwimmerschalter an Klemmen der Zenerbarriere [8a] anschließen.

Einbau- und Bedienungsanleitung 17
010-532_05
DE
(+)
sw/BK
FG
(-)
On1 On2
Off Alarm
FG ON
Off Alarm
rt/RD
(+)
sw/BK
(-)
rt/RD
Mono Duo
[9]

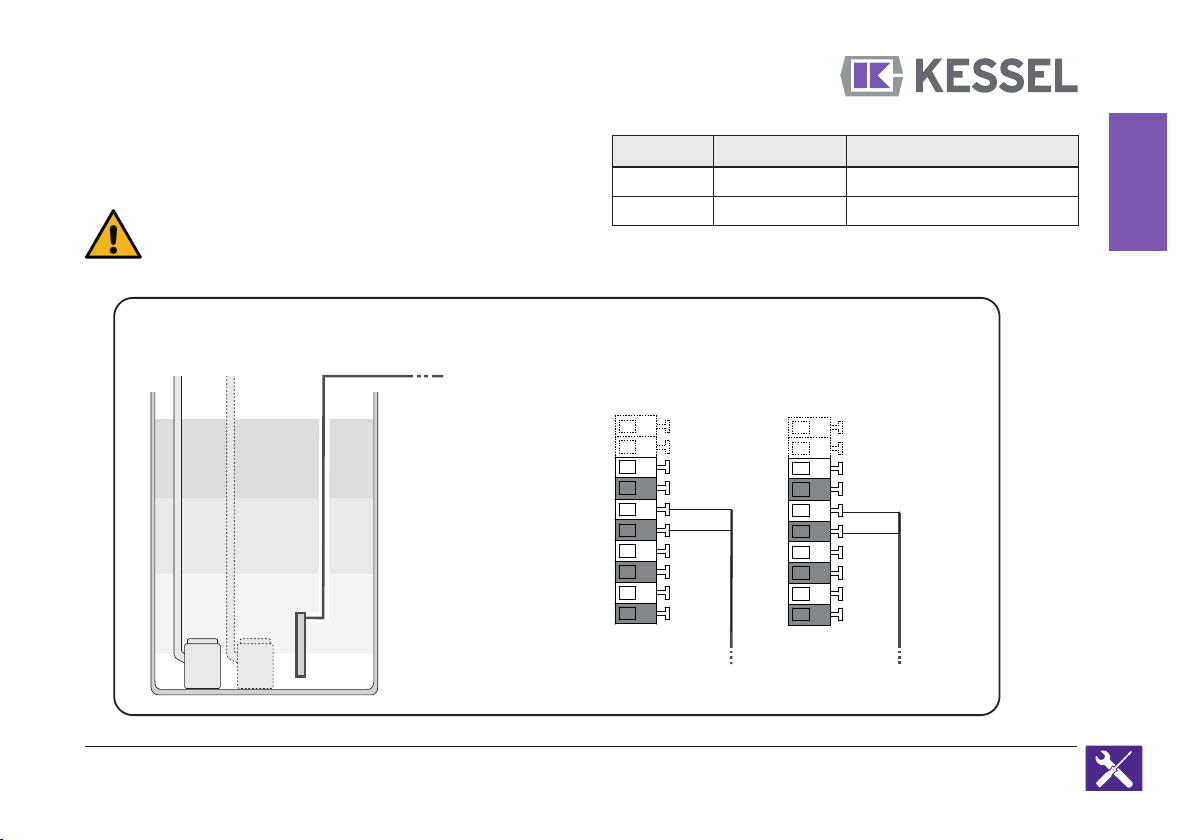

Anschlussübersicht Pegelsonde
Aderfarbe Bez. auf Platine Klemmenfarbe
Rot Ein/EIN1 weiß
Schwarz Ein/Ein1 blau
Hinweis: Beim Verlängern der Anschlussleitung der Pegelsonde
KESSEL-Klemmdose (Art. Nr. 28799) verwenden.
4.4.3 Pegelsonden anschließen
Pegelsonde Mono/Duo (nicht-ATEX)
Die Leitungsenden der Pegelsonde an Klemmen [9] anschließen.
Das Anschließen von Pegelsonden ist für Mono- und Duo-Anlagen gleich.
Nur Pegelsonden ohne ATEX-Anforderung dürfen an den Klemmenblock
für Schwimmerschalter angeschlossen werden.

Einbau- und Bedienungsanleitung
18 010-532_05
DE
Pegelsonde Mono/Duo ATEX
Die Leitungsenden der Pegelsonde an den Klemmen [10] anschließen.
Das Anschließen von Pegelsonden ist für Mono- und Duo-Anlagen gleich.
Nur Pegelsonden welche die ATEX-Anforderung erfüllen an die
Zenerbarriere anschließen.
[10]
rt/RD
4
(-)
bl
3
bl
HAZ
(+) sw/BK
3 4
HAZ HAZ
bl bl
3 4
7 8
3 4
HAZ HAZ
bl bl
3 4
7 8
7 8
rt/RD
(-)
(+) sw/BK rt/RD
(-)
(+)
sw/BK
Anschlussübersicht Pegelsonde
Aderfarbe Bez. auf Zenerbarriere Umrüstung Schwimmer zu Pegelsonde
Rot (plus) 3 7
Schwarz (minus) 4 8
Hinweis: Beim Verlängern der Anschlussleitung der Pegelsonde
KESSEL-Klemmdose (Art. Nr. 28799) verwenden.
Zenerbarriere Zenerbarriere
Mono Schwimmer Duo Schwimmer
Zenerbarriere
Pegelsonde

Einbau- und Bedienungsanleitung 19
010-532_05
DE
FG Alarm
yw
gn
bn
we
Res.
On
O
Mono
4.4.4 Membrandruckschalter anschließen
Membrandruckschalter Mono-Anlagen
Die Leitungsenden der Membrandruckschalter an Klemmen [11] anschließen.
Membrandruckschalter Mono-Anlagen
Anschlussübersicht Membrandruckschalter Mono
Aderfarbe Bez. auf Platine Klemmenfarbe
gelb Alarm weiß
grün blau
braun EIN weiß
weiß blau
[11]

Einbau- und Bedienungsanleitung
20 010-532_05
DE
yw
gn
pk
gr
bn
we
On2
On1 Alarm
FG Off
Duo

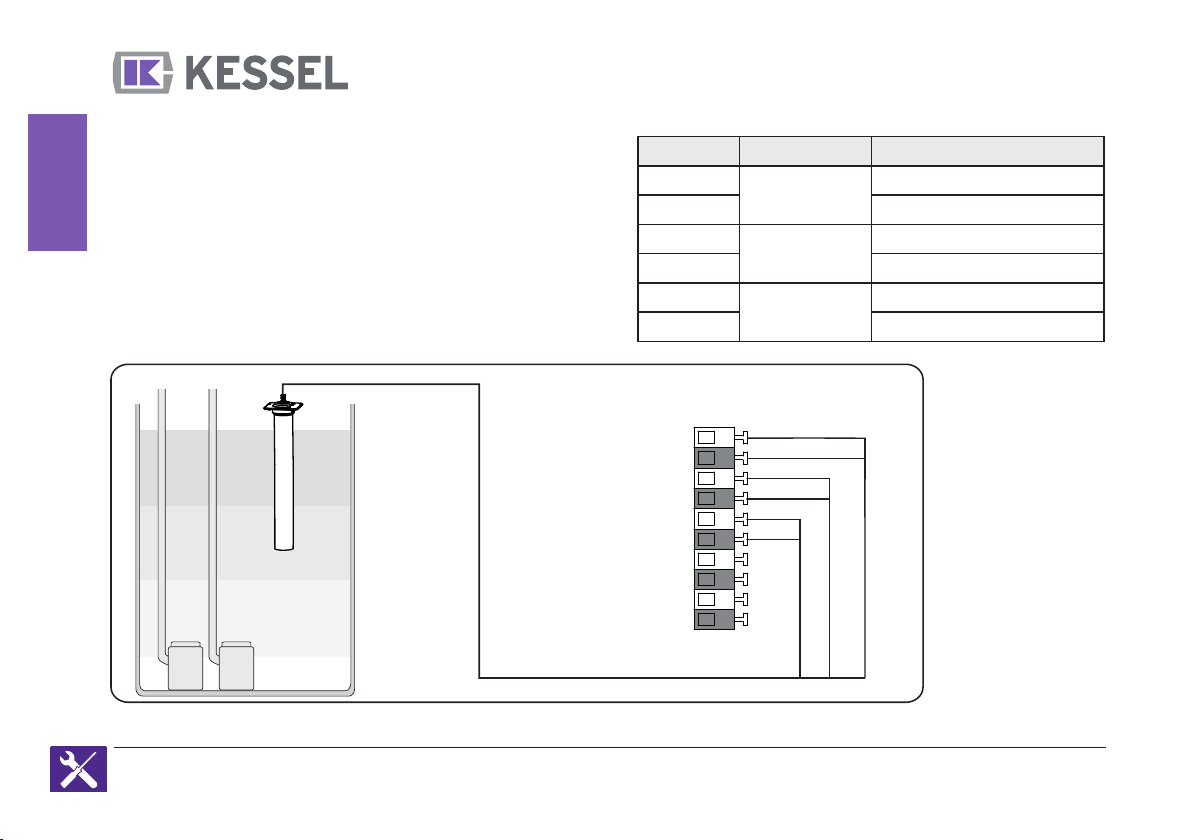

[12]
Anschlussübersicht Membrandruckschalter Duo
Aderfarbe Bez. auf Platine Klemmenfarbe
rosa Alarm weiß
grau blau
gelb Ein2 weiß
grün blau
braun Ein1 weiß
weiß blau
Membrandruckschalter Duo-Anlagen
Die Leitungsenden der Membrandruckschalter an Klemmen [12] anschließen.
