1 Einleitung
Sehr geehrte Kundin
sehr geehrter Kunde,
wir freuen uns, dass Sie sich für den Erwerb eines unserer Produkte entschieden haben. Sicher wird dieses Ihre
Anforderungen in vollem Umfang erfüllen. Wir wünschen ihnen einen reibungslosen und erfolgreichen Einbau.
Im Bemühen unseren Qualitätsstandard auf höchstmöglichem Niveau zu halten, sind wir natürlich auch auf Ihre
Mithilfe angewiesen. Bitte teilen Sie uns Möglichkeiten zur Verbesserung unserer Produkte mit.
Haben Sie Fragen? Wir freuen uns auf Ihre Kontaktaufnahme.
1.1 Produktbeschreibung, allgemein
Das Schaltgerät wird zur automatischen Steuerung verschiedener Pump- und Hebeanlagen (Pumpstation)
verwendet. Je nach Ausführung erfolgt die Stromversorgung mit 230V (Schukostecker) oder 400V
(Festanschluss). Es ist mit unterschiedlichen Schaltleistungen (A) erhältlich.
1.2 Typenschild

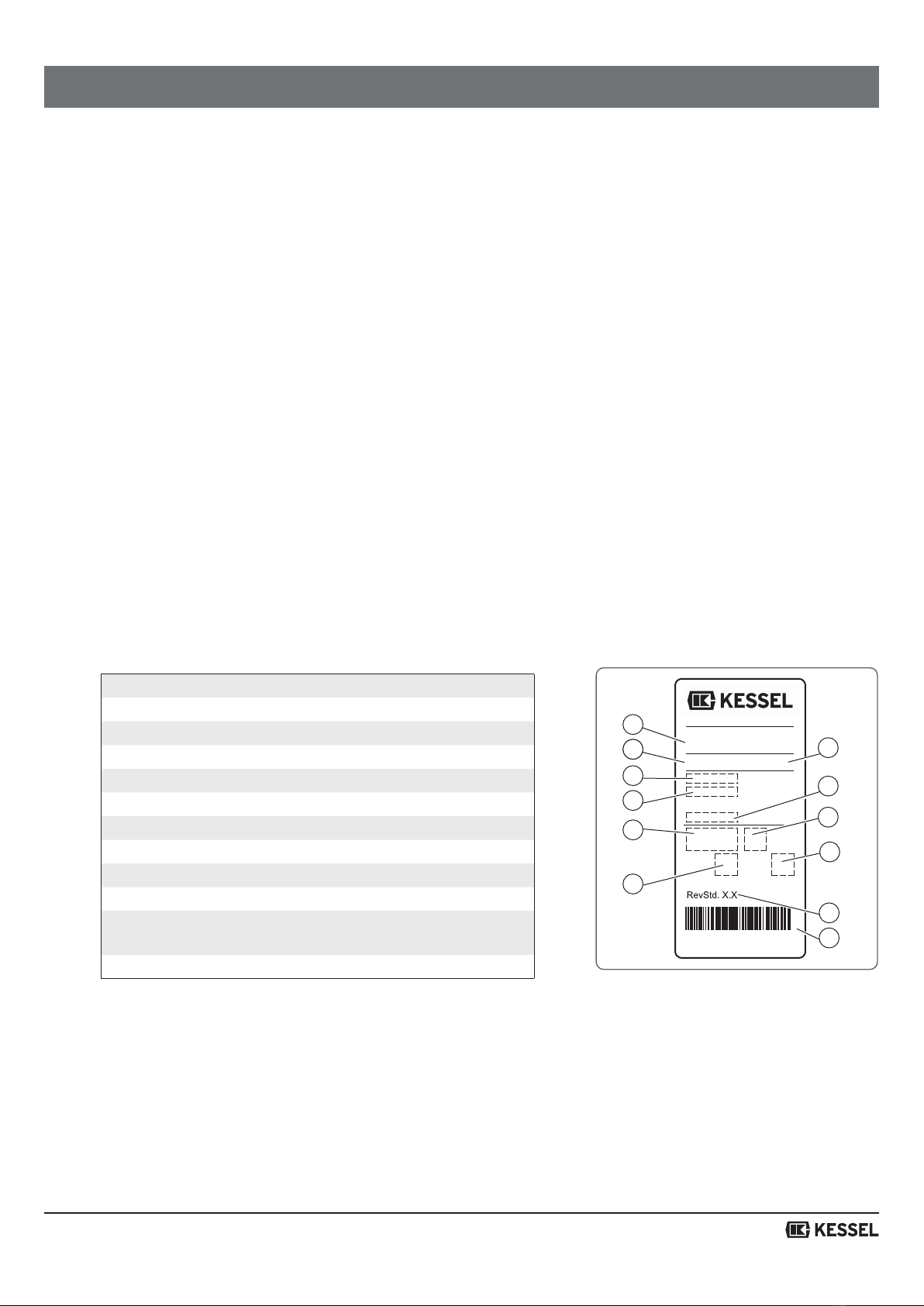

Informationen auf dem Typenschild
1 Bezeichnung des Schaltgerätes
2 Material-Nummer des Schaltgerätes
3Anschlussspannung und Anschlussfrequenz
4 Stromaufnahmebereich
5 Schutzart (IP)
6 Seriennummer des Schaltgerätes
7 Ersatzteilnummer des Schaltgerätes
8 Gefahrenzeichen (elektr. Schaltgerät)
9 Schutzklasse I - Schutzerdung
10 CE Kennzeichnung
11 Problemstoff Elektrogerät - Entsorgung nicht über den
Hausmüll!
12 Revisionsstand der Hardware
Made in Germany
www.kessel.com
XXX-XXX
Comfort PLUS
Control Unit
(XXXXX)
0000000 - 0000
2
1
2
3
6
12
10
9
5
7
4
8
11
Abb. [1]

4 / 40
Einleitung
V 1.0
1.3 Lieferumfang
13 Montageanleitung
14 Schaltgerät
17 Anschlussplan, im Gehäusedeckel des Schaltgerätes
18 Befestigungsmaterial
26 Bohrschablone
KESSEL Tele-Control-Modem, (Option, ohne
Abbildung
1.4 Allgemeine Hinweise zu dieser Montageanleitung
Diese Montageanleitung ist Bestandteil der Betriebs- und Wartungsanleitung des Produktes, für das dieses
Schaltgerät vorgesehen ist.
Verwendete Symbole und Legenden
<1> Hinweis im Text auf eine Legendennummer in einer Abbildung
[2] Bezug auf eine Abbildung
• Arbeitsschritt
– Aufzählung
VORSICHT: Warnt vor einer Gefährdung von Personen und Material. Eine Missachtung
der mit diesem Symbol gekennzeichneten Hinweise kann schwere Verletzungen und
Materialschäden zur Folge haben.
Hinweis: Technische Hinweise, die besonders beachtet werden müssen.
13
18 26
17 14
Abb. [2]

Einleitung
5 / 40V 1.0
1.5 Baugruppen und Funktionsmerkmale
15 Kabeldurchführungen, Anschlüsse.
Das Schaltgerät mit 230V Stromversorgung ist einem
Anschlusskabel versehen.
16 Display und Bedienfeld
19 Typenschild
16
15 19
Abb. [3]

6 / 40
Sicherheit
V 1.0
2 Sicherheit
2.1 Sicherheitshinweise
Anlage stromlos schalten und gegen Wiedereinschalten sichern.
2.2 Bestimmungsgemäße Verwendung
Das Schaltgerät ist für die Verwendung mit einem KESSEL-Produkt (Pumpstation) vorgesehen.
Werden Sonderanlagen* mit diesem Schaltgerät betrieben, müssen die im Kapitel Technische Daten gelisteten
Anforderungen erfüllt bzw. eingehalten werden.
* Pumpstationen, bei denen Pumpen und/oder Sensoren oder Motoren für Rückstauklappen anderer Hersteller,
als die der Firma KESSEL, zum Einsatz kommen.
2.3 Personalauswahlund-qualikation
Personen, die das Schaltgerät montieren, müssen
– mindestens 18 Jahre alt sein.
– fürdiejeweiligenTätigkeitenausreichendgeschultundqualiziertsein.
– die einschlägigen technischen Regeln und Sicherheitsvorschriften kennen und befolgen.
QualiziertesPersonalsindPersonen,diedurchihreAusbildungundErfahrungsowieihrerKenntnisse
einschlägiger Bestimmungen, gültiger Normen und Unfallverhütungsvorschriften die jeweils erforderlichen
Tätigkeiten ausführen und dabei mögliche Gefahren erkennen und vermeiden können.
Arbeiten an elektrischen Bauteilen dürfen nur von dafür ausgebildetem Fachpersonal und unter Einhaltung aller
geltenden Regelungen der Unfallverhütungsvorschriften (UVVen) vorgenommen werden.
Schaltgerät ist IP68 dicht. Kein Eintritt von Feuchtigkeit bei fachgerechter Montage. FI vorsehen
Brandgefahr durch Blitzschlag. Durch einen Blitzschlag könnten Bauteile des Schaltgeräts zu brennen
beginnen. Überspannungsschutz im Gebäude vorsehen.

Montage
7 / 40V 1.0
3 Montage
3.1 Montageort auswählen
– Sicherstellen, dass die Kabel der anzuschließenden Baugruppen (Pumpe(n), Sonsor(en)) eine ausreichende
Länge aufweisen, um zum Schaltgerät geführt und angeschlossen werden zu können.
– Schaltgerät keiner direkten Sonneneinstrahlung aussetzen.
– Montage nur in trockenen, gut zugängigen und frostfreien Räumen.
– Das Schaltgerät muss mit einem eigenen FI-Schutzschalter abgesichert werden.
– Sicherstellen, dass unberechtigte Personen (z.B Kinder) das Schaltgerät weder Bedienen noch ausschalten
können. Ggf. in einem absperrbaren Gebäude / Schrank unterbringen.
3.2 Schaltgerät montieren
Sicherstellen, dass das Schaltgerät nicht mit Spannung versorgt ist.
Das Schaltgerät kann nur geöffnet werden, wenn sich der
Hauptschalter<20>inPositionOFFbendet.
• Gehäuse öffnen, dazu die beiden Schrauben <29> lösen (Linksdrehung)
und den Gehäusedeckel aufklappen.
• Gehäuse am vorgesehenen Ort montieren, dazu alle vier
Befestigungsmöglichkeiten verwenden. Im Lieferumfang ist eine
Bohrschablone enthalten.
3.3 USB-Anschluss herausführen (Option)
• DamitderaufderPlatinebendlicheUSB-AnschlussohneeinÖffnendesGehäuseszugängigwird,kann
eine USB-Gehäusebuchse mit Kabel und Stecker zum Einbau in das Gehäuse des Schaltgerätes bei KESSEL
bestellt werden (Art.Nr. 28785).
3.4 Schaltgerät Redundanzklappe installieren (Option)
• Schaltgerät Redundanzklappe entsprechend den Angaben der dazugehörigen Betriebs- und
Wartungsanleitung montieren und anschließen.
3.5 KESSEL Tele-Control-Modem (Option)
Das KESSEL Tele-Control-Modem entsprechend der ihm beiliegenden Montageanleitung montieren.
3.6 Netzanschluss herstellen
3.6.1 Schaltgerät mit Schukostecker
Schukostecker in die dafür vorgesehene Steckdose einstecken
20
29
Abb. [4]

8 / 40
Montage
V 1.0
3.6.2 Schaltgerät mit 400V Spannungsversorgung
Sicherstellen, dass die Anschlusskabel spannungsfrei sind.
• Anschlusskabel für die Netzversorgung durch die Kabeldurchführung <a> bis an die Anschlussklemmen
verlegen.
• Netzanschluss gemäß dem Anschlussplan (im Gehäusedeckel des Schaltgerätes) am Anschluss <a>
herstellen.
PE Schutzleiter
N Nulleiter
T1 Phase 1
T2 Phase 2
T3 Phase 3
or or oror or
gr
gr
bl
w
w
w
w
bl
bl
bl
bl
w
gr
gr
gr
gr
or
246 NC A2
or
or
gn
6
PE
54321
246
NC A2
6
PE
54321
N
bl
PE
gn
T3T1 T2
5
bk
or
gr
bk
bl
w
bk
bl
w
bk
bl
or
or
or
+24V
GND
A
B
+12V
LIN
INT.
EXT.
TxD
RS
RxD
RG
GND
-
+
GND
+24V
PE N L
or
gn
or or
GND
or
N
bl
PE
gn
T3T1 T2
5
a
a
Abb. [5]

Montage
9 / 40V 1.0
3.7 Montage weiterer Anlagenkomponenten
Gemäß der Einbau, Betriebs- und Wartungsanleitung der Anlage durchführen.
Sicherstellen, dass das Schaltgerät während den Montagearbeiten von der Spannungsversorgung
getrennt ist.

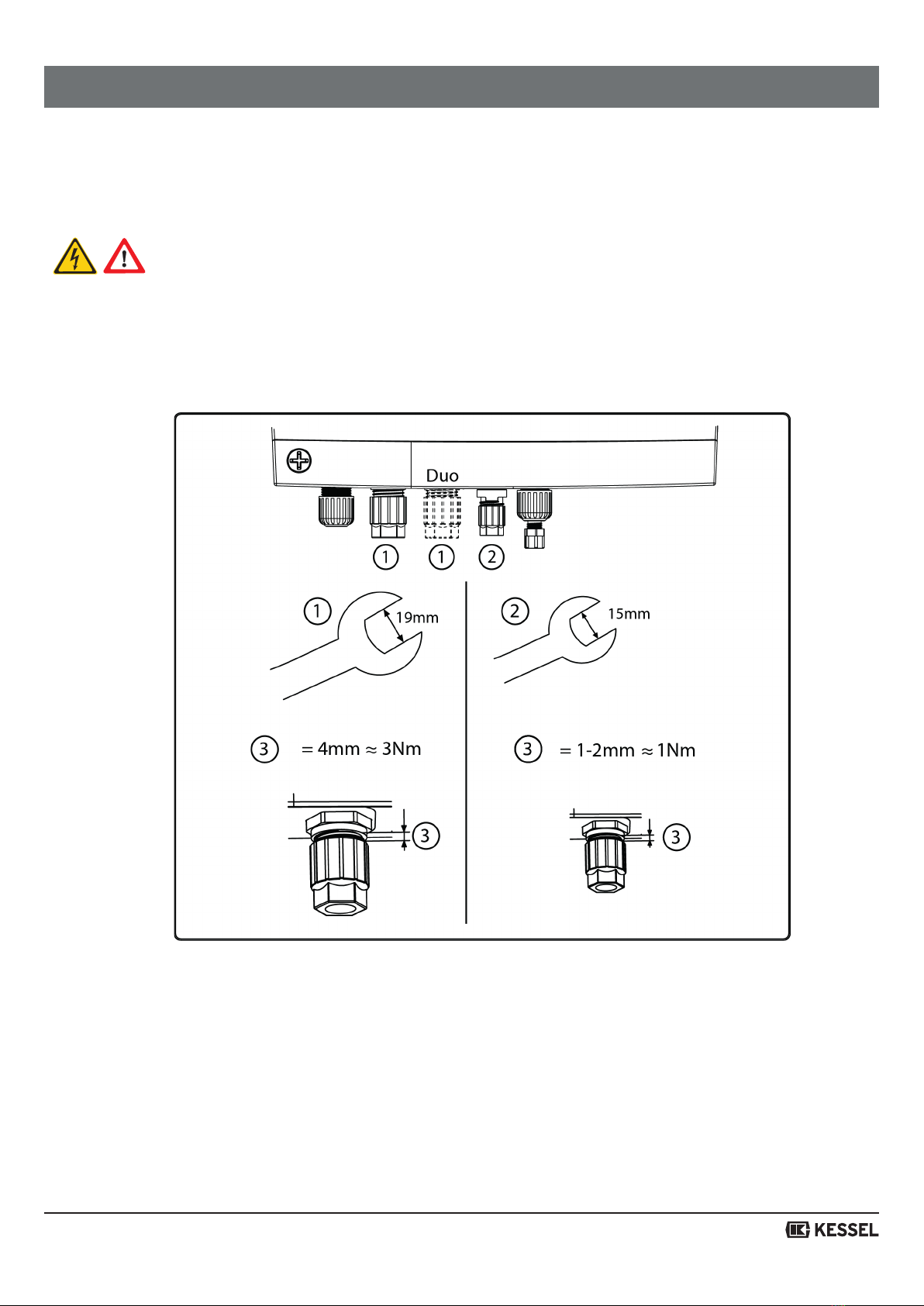

Gefahr von elektrischem Schlag bei unbeabsichtigten Berühren abgeschraubter Steckverbindungen
(z.B. durch Kinder). Sicherstellen, dass alle elektrischen Anschlussverbindungen - sofern vorhanden -
wie abgebildet befestigt werden (Anzugsmoment).
Abb. [6]
3.8 Inbetriebnahme
Gemäß der Einbau, Betriebs- und Wartungsanleitung der Anlage durchführen.

10 / 40
Wartung
V 1.0
4 Wartung
Die Wartungstätigkeiten für die mit diesem Schaltgerät betriebenen Pumpstation sind in den jeweiligen Betriebs-
und Wartungsanleitung der Pumpstationen beschrieben.
4.1 Update und Daten auslesen
Allgemeines
Damit das Schaltgerät mit eingestecktem USB-Stick betrieben werden kann, darf der USB-Stick, einschließlich
seinem Stecker nicht länger als 20 mm sein. Das Gehäuse kann sonst nicht geschlossen werden (Siehe 7.4.3).
Externe Festplatten dürfen nicht angeschlossen werden, das Schaltgerät würde nicht funktionieren (max. 100 mA
Stromversorgung). Ein USB-Stick muss vor der Benutzung über einen Windows-PC mit FAT formatiert und ein
Name zugewiesen worden sein.
Ist ein USB-Stick am Schaltgerät angeschlossen, wird dieser automatisch erkannt. Anschließend erscheint das
Menü Datenübertragung mit dieser Auswahl:
– Daten auslesen
– Software Update
– Parameter einlesen

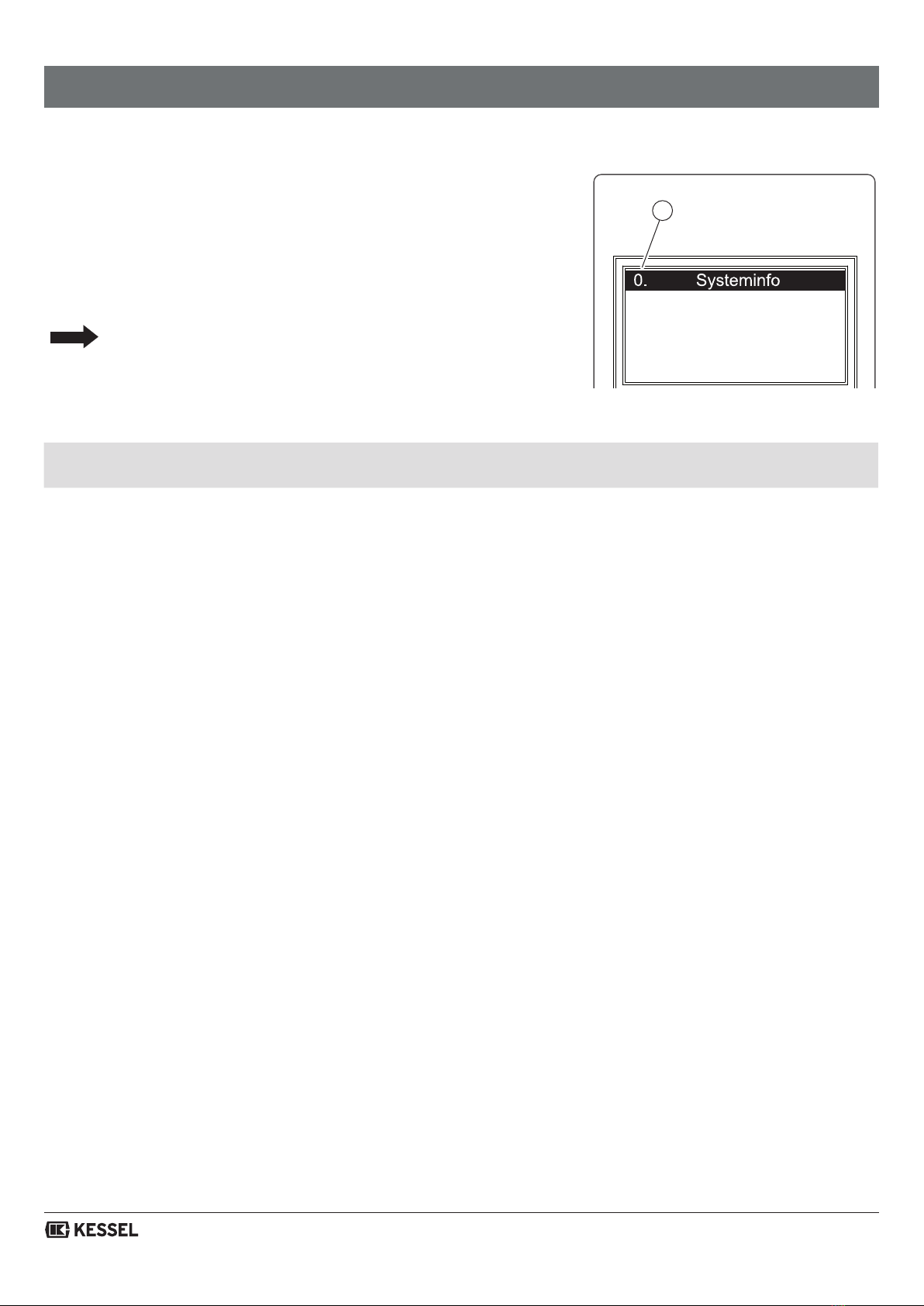

Wird das Menü 0 Systeminfo angezeigt, kann (bei angeschlossenem USB-Stick) mit der Taste ESC das zuvor
beschriebene Menü Datenübertragung angewählt werden.
Daten auslesen
USB-Stick anschließen.
Daten auslesen auswählen und mit OK bestätigen, Eine Datei mit den Systemdaten wird auf den USB-Stick
gespeichert (*.csv).
Update durchführen
(Nurmöglich,wennsicheineentsprechendeDatei(*.hex)aufdemUSB-Stickbendet)
USB-Stick anschließen, Menü Datenübertragung wird angezeigt.
Software Update auswählen, Passwort eingeben und mit OK bestätigen, das Update wird automatisch
durchgeführt, dazu dem Displaydialog folgen.
Parameter einlesen
(Nurmöglich,wennsicheineentsprechendeDatei(*.csv)aufdemUSB-Stickbendet)
USB-Stick anschließen, Menü Datenübertragung wird angezeigt.
Parameter einlesen auswählen, Passwort eingeben und mit OK bestätigen, das Einlesen wird automatisch
durchgeführt.

Wartung
11 / 40V 1.0
4.2 Batterie wechseln
Das Schaltgerät Comfort PLUS - Control Unit ist mit Batterien für
einen Netzausfall ausgerüstet. Diese müssen erneuert werden, wenn
im im Display dazu aufgefordert wird.
• Spannungsversorgung des Schaltgeräts abschalten.
• Hauptschalter <14> am Schaltgerät in Position OFF bringen, und
das Gehäuse aufklappen.
• Kabelbinder entfernen und beide Batterien <15> abstecken und
durch neue ersetzen.
• Neue Batterien mit Kabelbinder befestigen
• Schaltgerät wieder schließen und einschalten.
• Spannungsversorgung wieder herstellen.

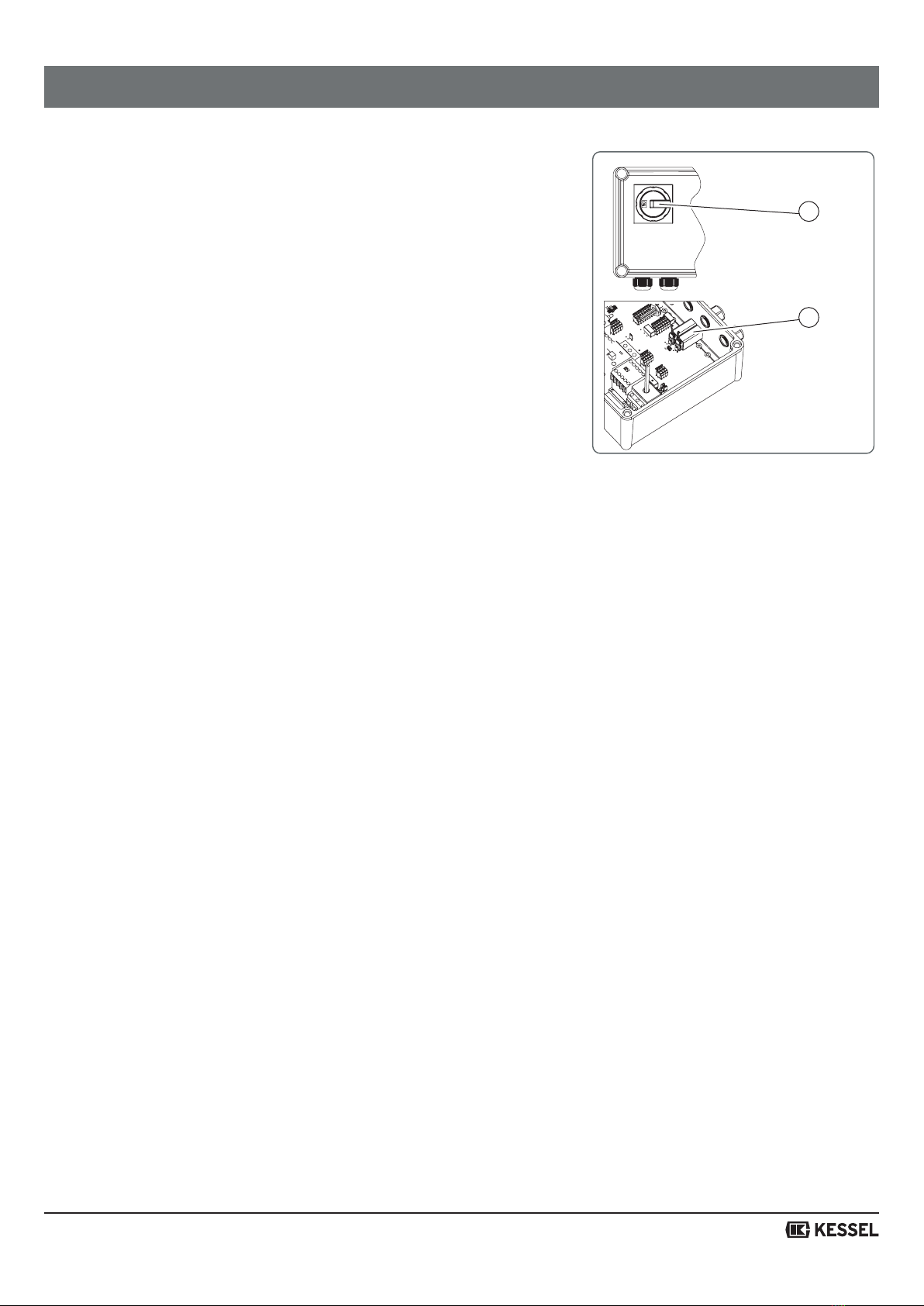

15
14
Abb. [7]

12 / 40
Technische Daten
V 1.0
5 Technische Daten
Typ ComfortPLUS
230 400V
4-6,3A 6,3-10A 2,5-4A 4-6,3A 6,3-10A
Leistung standby, W 5
Gehäuseabmessungen
(LxBxT), mm
380x280x130
Gewicht, Kg 4,0 3,8
Betriebsspannung
VAC / 50Hz
230 400V
Nennstrom, A
(in Betrieb, je 2 mal)
4,0 - 6,3 6,3 - 10 2,5 - 4,0 4,0 - 6,3 6,3 - 10
Potentialfreier Kontakt Warnung /
Störung, V DC / A
42 V / 0,5
Einsatztemperatur, °C 0° bis + 50°
Schutzart IP 54
Schutzklasse I
Anschlusstyp Schuko-Stecker Festanschluss
Kabellänge, m 1,6m --
Erforderliche Sicherung, A C 16 C 16 (3 polig) C 20 (3
polig)
Batterie 2 x 9V Block Typ MN1604

Technische Daten
13 / 40V 1.0
5.1 Konguration/Einstellmenü
Allgemeines
Die Menüsteuerung des Schaltgeräts verfügt über einen Bedien- und einen Standbymodus.
Im Bedienmodus können die Systemeinstellungen über das Display angezeigt und eingestellt werden.
Erfolgt über einen Zeitraum von ca. 60 Sekunden keine Betätigung einer der Tasten, wird automatisch der
Standbymodus aktiviert, die Hintergrundbeleuchtung des Displays ist dann ausgeschaltet
Navigationstasten für das Menü
66 Pfeil oben Blättern im Menü
67 Pfeil unten Blättern im Menü
68 ESC Löschen einer Eingabe, zurück
72 OK Bestätigen einer Eingabe, nächste Ebene
Bedienmodus aktivieren
• Taste OK <72> am Bedienfeld betätigen, Hintergrundbeleuchtung
des Displays leuchtet und der Startbildschirm (Systeminfo) wird
angezeigt.
»
Menü öffnen
• OK <72> betätigen, Ebene 1 des Menüs (siehe 7.1, Menüstruktur)
wird aktiviert.
Navigation im Menü
Aktion Bedienung
Menüpunkt auswählen Pfeil oben / Pfeil unten, ausgewählter Menüpunkt wird invertiert
dargestellt
Menüpunkt zur Bearbeitung
aktivieren
OK. ist ein Menü-Unterpunkt vorhanden, wird dieser invertiert dargestellt.
Einstellwert anzeigen bearbeiten OK, Wert wird angezeigt bzw. zur Einstellung invertiert dargestellt
Menü verlassen ESC, aktuelle Ebene verlassen, schaltet eine Ebene höher
72
- bzw. Schwimmeranzeige
Abb. [8]

14 / 40
Technische Daten
V 1.0
Menüstruktur
Die Nummer <33> der jeweiligen Menüebene wird in Ziffernform in der
obersten Displayzeile dargestellt.
BendetsichdasSchaltgerätimModusHandbetrieb(2.1),istder
Automatikbetriebausgeschaltet.Esndetdannz.B.auchkein
niveaugesteuertes Abpumpen statt..
0 Systeminfo
1 Information
1.1 Betriebsstunden 1.1.1 Gesamtlaufzeit h 0 - 999.999,9
1.1.2 Laufzeit Pumpe I h 0,0 - 9.999,9
1.1.3 Schaltsp.Pumpe I X 0 - 999.999
1.1.4 Netzausfall h 0,0 - 999.999,9
1.1.5 Energieverbrauch kWh 0,0 - 999.999,9
1.1.6 Laufzeit Pumpe II h 0,0 - 9.999,9
1.1.7 Schaltsp.Pumpe II X 0 - 999.999
1.1.8 Rückstauzeit h 0,0 - 9.999,9
1.1.9 Rückstauanzahl X 0 - 999.999
1.1.10 Schaltspiele Klappe X 0 - 999.999
1.2 Logbuch
1.3 Steuerungstyp
1.4 Wartungstermin 1.4.1 Letzte Wartung mm:hh - dd.mm.yy
1.4.2 Nächste Wartung mm:hh - dd.mm.yy
1.5 akt. Messwerte 1.5.1 Netz-Strom A 0 - 99.9
1.5.2 Batterie-Spannung V 0 - 99.9
1.5.3 Niveau mmWS 0 - 5000
1.5.4 Netz-Spannung V 0 - 999
1.5.5 Temperatur °C -9 - 99
1.5.6 Klappe-Strom mA 0 - 999
1.6 Parameter 1.6.1 Einschaltverzögerung s 0 - 99
1.6.2 Nachlaufzeit s 0 - 99
1.6.3 Max. Strom A 3,5 - 9,5
1.6.4 Min. Strom A 0,5 - 2,5
1.6.5 Grenzlaufzahl #/10min 1 - 99
1.6.6 Grenzlaufzeit min 1 - 999
1.6.7 Lufteinperlung-Offset mm 0 - 99
Datum: xx.xx.xx
Uhrzeit: xx:xx:xx
Rückstau: nein
Klappe: oen
Fehler/Ereignisse (Statuszeile)
33
Abb. [9]

Technische Daten
15 / 40V 1.0
1.6.8 Höhe Stauglocke mm 0 - 999
1.6.9 SDS-Selbstdiagnosesystem d 1 - 180
1.6.10 Messbereich Pegelsonde mm 0 - 9999
1.6.11 EIN1-Niveau mm 0 - 5000
1.6.12 AUS1-Niveau mm 0 - 5000
1.6.13 Alarm-Niveau mm 0 - 5000
1.6.14 EIN2-Niveau mm 0 - 5000
1.6.15 AUS2-Niveau mm 0 - 5000
1.6.16 Einschaltverzögerung Klappe s 0 - 99
1.6.17 Nachlaufzeit Klappe s 0 - 99
1.6.18 Max. Strom Klappe mA 150 - 200
1.6.19 S1/S3 Pumpenbetrieb S1 Betrieb/S3
Betrieb
2 Wartung
2.1 Handbetrieb 2.1.1 Pumpe I
2.1.2 Pot.freie Kontakte
2.1.3 Externer Signalgeber
2.1.4 Kommunikation
2.1.5 Pumpe II
2.1.6 Klappe
2.1.7 AC-Ausgang
2.1.8 DC-Ausgang
2.2 Automatikbetrieb 2.2 Automatikbetrieb Ein Aus
2.3 SDS-Selbstdiagnosesystem 2.3.1 „Test Pumpe I
Test Batterie
Test Pumpe II
Test Klappe“
OK Fehler
2.4 Wartungstermin 2.4.1 nächste Wartung mm:hh - dd.mm.yy
2.4.2 letzte Wartung mm:hh - dd.mm.yy
2.5 Wartung durchgeführt
2.6 Wartungintervall 2.6.1 Gewerblich 3 Monate
2.6.2 Gewerblich 6 Monate
2.6.3 Privat 12 Monate
2.6.4 Manuelle Wartung
2.6.5 Kein Wartungsintervall
2.7 Freischalt. RemoteControl 2.7.1 Freischaltdauer
2.7.2 Deaktivieren
3 Einstellungen
3.1 Parameter 3.1.1 Einschaltverzögerung s 0 - 99
3.1.2 Nachlaufzeit s 0 - 99
3.1.3 Max. Strom A 3,5 - 9,5
3.1.4 Min. Strom A 0,5 - 2,5
3.1.5 Grenzlaufzahl #/10min 1 - 99
3.1.6 Grenzlaufzeit min 0 - 999
3.1.7 Lufteinperlung-Offset mm 0 - 99
3.1.8 Höhe Stauglocke mm 0 - 999

16 / 40
Technische Daten
V 1.0
3.1.9 SDS-Selbstdiagnosesystem d 1 - 180
3.1.10 Messbereich Pegelsonde mm 0 - 9999
3.1.11 EIN1-Niveau mm 0 - 5000
3.1.12 AUS1-Niveau mm 0 - 5000
3.1.13 Alarm-Niveau mm 0 - 5000
3.1.14 EIN2-Niveau mm 0 - 5000
3.1.15 AUS2-Niveau mm 0 - 5000
3.1.16 Einschaltverzögerung Klappe s 0 - 99
3.1.17 Nachlaufzeit Klappe s 0 - 99
3.1.18 Max. Strom Klappe mA 150 - 200
3.1.19 S1/S3 Pumpenbetrieb S1 Betrieb/S3
Betrieb
3.2 Profilspeicher 3.2.1 Parameter speichern
3.2.2 Parameter laden
3.3 Datum/Uhrzeit mm:hh - dd.mm.yy
3.4 Anlagenkonfiguration
3.5 Produkttyp 3.5.1 Pumpfix / Ecolift XL Mono
3.5.2 Pumpfix / Ecolift XL Duo
3.5.3 Hebeanlage Aqualift Mono
3.5.4 Hebeanlage Aqualift Duo
3.5.5 Pumpstation Aqualift Mono
3.5.6 Pumpstation Aqualift Duo
3.6 Anlagenvariante 3.6.1 1 Motorklappe
3.6.2 2 Motorklappen
3.6.3 1 Motorklappe
3.6.4 2 Motorklappen
3.6.5 F Compact
3.6.6 F
3.6.7 F XL 200 l
3.6.8 F XL 300 l
3.6.9 F XL 450 l
3.6.10 S Unterflur
3.6.11 Sonder-Hebeanlage
3.6.12 F Compact Duo
3.6.13 F Duo
3.6.14 F XL 200 l Duo
3.6.15 F XL 300 l Duo
3.6.16 F XL 450 l Duo
3.6.17 S Unterflur Duo
3.6.18 S Duo
3.6.19 Sonder-Hebeanlage
3.6.20 F ATEX Mono
3.6.21 F trockene Aufstellung bis 04/2014
3.6.22 F trockene Aufstellung ab 05/2014
3.6.23 F AP 501 Mono LW 800
3.6.24 F AP 501 Mono LW 1000

Technische Daten
17 / 40V 1.0
3.6.25 F ohne ATEX
3.6.26 S Schacht LW 600 Mono
3.6.27 S Schacht LW 1000 Mono
3.6.28 Sonder-Pumpstation ohne ATEX
3.6.29 Sonder-Pumpstation ATEX
3.6.30 F ATEX Duo
3.6.31 F trockene Aufstellung bis 04/2014
3.6.32 F trockene Aufstellung ab 05/2014
3.6.33 F AP 501 Duo LW 800
3.6.34 F AP 501 Duo LW 1000
3.6.35 F ohne ATEX
3.6.36 S Schacht LW 600 Duo
3.6.37 S Schacht LW 1000 Duo
3.6.38 Sonder-Pumpstation ohne ATEX
3.6.39 Sonder-Pumpstation ATEX
3.7 Leistungsgrösse 3.7.1 KTP 500 (230V)
3.7.2 KTP 1000 (230V)
3.7.3 SPF 1400 (230V)
3.7.4 SPF 1500 (400V)
3.7.5 SPF 3000 (400V)
3.7.6 SPF 4500 (400V)
3.7.7 1,9 kW
3.7.8 1,3 kW
3.7.9 Ama Porter
3.7.10 Sonderpumpe
3.7.11 230 V / 2,5 - 4 A
3.7.12 230 V / 4 - 6,3 A
3.7.13 230 V / 6,3 - 10 A
3.7.14 400 V / 2,5 - 4 A
3.7.15 400 V / 4 - 6,3 A
3.7.16 400 V / 6,3 - 10 A
3.7.17 400 V / 9 - 12 A
3.8 Sensorkonfiguration 3.8.1 Drucksensor + Optische Sonde
3.8.2 Drucksensor
3.8.3 Drucksensor + Alarmschwimmer
3.8.4 Drucksensor + Lufteinperlung
3.8.5 Pegelsonde
3.8.6 Pegelsonde + Alarmschwimmer
3.8.7 Schwimmer
3.8.8 Schwimmer ohne Aus-Niveau
3.9 Kommunikation 3.9.1 Stationsname
3.9.2 Eigene Nummer
3.9.3 Modemtyp
3.9.4 PIN
3.9.5 SMS-Zentrale
3.9.6 SMS-Ziel 1

18 / 40
Technische Daten
V 1.0
3.9.7 SMS-Ziel 2
3.9.8 SMS-Ziel 3
3.9.9 Status
3.10 Sprache 3.10.1 Deutsch
3.10.2 English
3.10.3 Francais
3.10.4 Italiano
3.10.5 Nederlands
3.10.6 Polski
3.11 Rücksetzen
3.12 Experten-Modus 3.12.1 Netz-Einschaltverzögerung s 0 - 99
3.12.2 Batterieüberwachung ein/aus
3.12.3 Automatische Alarmquittierung ein/aus
3.12.4 TP-Konstante 0 - 9999
3.12.5 Schwelle Batterie V 0 - 18,0
3.12.6 Drehfeld ein/aus
3.12.7 Alternierender Betrieb ein/aus
3.12.8 Zähler rücksetzen
3.12.9 AC-Ausgang ein/aus
3.12.10 DC-Ausgang ein/aus
3.12.11 SMS-Intervall wöchentlich/täglich/
stündlich
3.12.12 OPT Fehlererk. Zeit s 0 - 30
3.12.13 OPT Logik Zeit s 0 - 30
3.12.14 Trockenlaufschutz ein/aus
3.12.15 Druckfehler Grenze mm 5 - 99
3.12.16 Offset Drucksensor mmWS - 30 - +30
3.12.17 Temperaturdrift % 0,80 - 1,20
3.12.18 Verzögerung Druckabfallroutine s 0 - 99
3.12.19 Max. Schaltspiele # 1000 - 999.999
3.12.20 Max. Schaltspiele Klappe x 5000 - 9900
0 Datenübertragung 0.1 Daten auslesen
0.2 Software Update
0.3 Parameter einlesen

Konformitätserklärung
19 / 40V 1.0
6 Konformitätserklärung

Führend in Entwässerung
Privater Wohnungsbau
ohne Kanalanbindung
1 2 3 4 5
Öffentlicher Bau
z.B. Freizeitanlagen
6 4
Privater Wohnungsbau
Ein- und Mehrfamilienhaus
Gewerblicher Bau
z.B. Tankstellen
Gewerblicher Bau
z.B. Hotel
Öffentlicher Bau
z.B. Krankenhaus
4 5
Gewerblicher Bau
z.B. Industriebau
1 Rückstauverschlüsse 2 Rückstauhebeanlagen 3 Hebeanlagen
4 Abläufe / Rinnen 5 Abscheider 6 Kleinkläranlagen
1 2 3 4 5
1 2 3 4 5
1 2 3 4
2 3 5
