Light Sky E550P User manual

E550P
使用说明书
Please read these user manual carefully before use!
使用前请仔细阅读本产品使用说明书!
E-mail:
n
Add:No.51 Yunfeng Rd,Xinhua Industrial Zone,Xinhua Street,
Huadu District,Guangzhou,China.

Congratulations on choosing our company product! We thank you for your custom.
◆Please note that this product, as all the others in the rich my company range, has
been designed and made with total quality to ensure excellent performance and
best meet your expectations and requirements.
◆Carefully read this user manual in its entirety and keep it safe for future reference.
It is essential to know the information and comply with the instructions given in this
manual to ensure the fitting is installed, used and serviced correctly and safely.
◆My company disclaims all liability for damage to the fitting or to other property or
persons deriving from installation, use and maintenance that have not been carried
out in conformity with this user manual, which must always accompany the fitting.
◆My company reserves the right to modify the characteristics stated in this user
manual at any time and without prior notice.
感谢您选用我们公 司 的产品。
请记住,这款产品和公 司 的其他产品一样,坚持 以 人为本的设计制造 理 念,以产品质
量为根本。
我们把客户的利益 放 在第一位,尽最大的努 力 满足客户的要求。
请仔细阅读完这本 使 用说明书并妥善保 管,以 便日后参考。在充 分 了解产品信息的
情况下,严格遵守使用 说 明书进行操作,这样才 能 确保产品正确安全 地 安装、使用与服务 。
我们公司不承担所 有 由于个人在安装、 使 用、维修时没有按 照 说明书操作而损坏 灯
具或其他性能的责 任 。
我们公司保留在任 何 时间和没有提前通 知 的情况下修改说明 书 权利。
Contents
1. Safety information/安 全 信 息........................................................................................................2
2. Technical information/技 术 信 息...................................................................................................4
3. Attachment and body size .........................................................................................8/附件 与包装 尺 寸
4. Installation and connecting .......................................................................................9/安装与连接
5. Control panel ..............................................................................................................12/控 制 面 板
6. Menu setting ...............................................................................................................13/菜 单 设 置
7. Channel function .........................................................................................................18/通 道 功 能
8. Circuit connecting diagram .......................................................................................24/电器连接图
9. Cleaning and maintenances .......................................................................................25/清洁与保养
10.Troubeshooting ..........................................................................................................26/疑 难 处 理
11.Dut y exone r a t i v e a n d cop y r i g ht pr o t e c t i on.. . . . . . . .... . . . . . . .... . . . . . . .... . . . . . . .... . . . . . . .... . . . . . . ..28

/安全 信 息
Ensure a minimum clearance of 0.2m around the cooling fans and ventilation.
Please do not install the fixture onto combustible surface.
灯具 上的LV电源 和控制导 体之间采 用的双重 绝缘
The double insulation between the LV power supply and the control conductor on the fixture.
本灯具适用于室内，户外使用时增加防护装置,如果环境温度（Ta）超过40℃请勿操作此灯具。
The fixture is intended for indoor application.
灯具上的风扇或通风处至少在0.2m范围内不能有障碍物。
请不要将灯具直接安装在可燃物物质的表面上。
ta40℃
40
Do not expose the front glass to sunlight or other strong light source from any angle.
Lenses can focus the sun's rays inside the fixture, creating a potential fire hazard.
不要从任何角度将前玻璃暴露在阳光下或其他强光源上。
镜头可以将太阳光线聚焦在灯具里，从而产生潜在的火灾隐患。
■Mounting surface and fire protection 安装面与防火
Keep all combustible materials at least 20 cm away from the fixture.
保持所有易燃材料远离灯具至少20厘米
■This lighting fixture is for professional use only - it is not for household use.
此灯具仅供专业人士使用-不适合家居使用
Make sure all parts for fixing the projector are in a good state of repair.
Make sure the point of anchorage is stable before positioning the projector.
The safety chain must be prgperly hooked onto the fitting and secured to the framework.
When suspending the fixture, ensure that the supporting structure and all hardware used
can hold at least 10 times the weight of all the devices they support.
确保固定灯具的所有零部件都完好无损。
在固定灯具之前请确保固定物是牢固稳定的。
安全绳索一定要恰当的固定在安全的结构上。
在吊装灯具时，确保支撑结构和所使用的所有配件至少可以保持10倍于他们支持的所有设备
的重量。

The products referred to in this manual conform to the European Community Directives to which
they are subject:
Low Voltage 2014/35/EU
Electromagnetic Compatibility 2014/30/EU
该产品符合欧洲共同体要求，遵守：
低压2014/35/EU
电磁兼容性2014/30/EU
Protection against explosion预防炸裂
The protection screen, lens or uv screen on the lamp can be damaged to the degree of failure
if visible damage, such as a crack or deep mark, should be replaced。
灯具上的保护屏、透镜或紫外线屏如果产生可见的损坏，即损坏到失效程度，如产生裂缝或
深痕时，应更换。
The light source in this xture shall be replaced by the manufacturer or its service agent or
similar qualication.
Always disconnect from mains before replacing the light.
此灯具内的光源应由制造商或其服务代理商或有类似资格的人来更换
更换光源前，请始终切断电源
Light 光源
The maximun temperature that can be reached on the external surface of the fitting,
in a thermally steady state,is 80℃ 。
Avoid contact bypersons and materials.
Allow the fixture to cool for at least 15 minutes before handling.
在热稳定的状态下，灯具外表面的温度最高点可达80℃。
避免直接接触灯体热表面。
让灯具冷却至少15分钟后再处理灯具（问题）
tc 80℃
在开始任何维修工作或清洁灯具之前，必须切断灯具供电电源。
Never look directly into the light source. You risk injury to your retina, which may induce blindness.
请不要眼睛对看光源，它对眼睛网膜的损害可能会导致视盲。
Do not look at LEDs with magnifiers, telescopes, binoculars or similar optical instruments that may
concentrate the light output.
不要用放大镜、望远镜、双筒望远镜或类似的光学仪器来观察LED光源，这些仪器可以集中输出光。
Protection optical radiation光辐射 保 护

● 电压选配范围：Power supplies available
AC100-240V∽，50/60Hz
190-240V/4.5A; 100-125V/8.5A
● Rated power 额定功率：
850W PF 0.980-
● Light source 光源息
- 580W white light LED module /580白光LED模组
- Light source power 功率：580W
- Colour temperature色温:6300K
- Average life 平均寿命:50000h
● Motors 电机:
- 30 ultra-quiet motors，30个超静音电机
● Channe /通道：
-Standard channel:39CH; Extension channel:54CH
- 标准:39 通道; 扩展 通道CH :54CH
● 控制协议Protocols/ : DMX-512, RDM, Art-Net
● Color wheel 颜色
- 8 colors + white，Bi-direction rainbow effect
- 8种颜色+白光,可双向旋转彩虹效果
● Color mixing system 混色系统
- Linear CMY+CTO color mixing system
- 线性CMY+CTO混色系统
Enhance CRI color rendering 提升 显色片：● CRI
- Can increase to 85 the above 可提高至85以上 /
●Static gobo wheel 固定图案盘
- φ138 9Gobo + 1 white + animation
- φ138 9个图案+1白光+animation
●Rotation Gobo Wheel 旋转图案盘
- 7 rotating Gobos + white,Bi-direction flow water
animation effect，Design size: inside diameter 17,
outside diameter 22.9 .
- 个图案片 白光，可双向抖动、流水效果，7 +
图案大小：内 ，外 .径17 径22 9 .
Framing Shutters System /切割系统●：
- A cutting module that can freely transform from
eight to four pieces.
- 一个可以八向四片自由变换的切割模组.
The aperture光圈●：
-5-100% linearly adjustable with macro.
- 线性调节光圈 带宏功能.5-100％ ，
●Strobe 频闪
- 1-25 times/second
- 1-25次/秒电子频闪.
●Dimmer 调光
- Electronic dimmer 0-100％ linear adjustment.，
- - ％线性电子调光0 100
●Prism 棱镜
- 4 Prism+16 double Prism+multi combination effect
4棱镜+16双阶棱镜+多种组合效果-
● Beam angle 光束角度：
6°-50°-
● Frost/雾化
- 1° and 10° two levels of atomization
- 1°和 10°两级雾化及叠加效果
●Focus and Lens 调焦与镜头
- φ127High precision optical lens, linear adjustment
- φ127高精密多组胶合光学镜头，线性电动调焦
● X/Y Travel(X/Y行程)：
Pan movement 540°，Tilt movement 270°
● X/Y Resolution(X/Y微调)：2.11°/1.05°
● X/Y Speed(X/Y速度)：2.7S/2.1S
● 软件升级Software upgrade
- Insert USB upgrade software.可插入USB升级软件
●Display 显示
- Display panel adopts 2.8 inch resistive color touch screen
with good pressure sensitivity
显示面板采用2.8英寸电阻式彩色触摸屏，按压灵敏度好
- Chinese and English languages can be switched freely，
menu available to display 180°reversely
显示菜单采用中英文语言可随意切换，菜单可反向显示180°。
● 地址码设置IP set
- Automatic chang battery,IP could be set without electricity.
- 内置长寿命电池，设置地址码时灯具不需上电
●Features 其他功能
- Input signal isolation: guarantees stable signal transmission
without interference。
输入信号隔离保护功能，保证信号传输稳定，不受干扰。
Advanced Art-Net function
先进的Art-Net功能
● 防护等级IP20 protection/IP20
● 灯具安全Safety Devices
- BIPOlar circuit breaker with thermal protection.
过流和过热保护
● 冷却Cooling
- Forced ventilation with axial fans.
用轴流式风机强制通风。
● 外观Structure
- Heat-proof plastic+module pressing alloy materials.
- 耐高温阻燃塑胶外壳，高强度合金冷压成型内核材料。
●CE Marking 标志
- In conformity with the European Union Low Voltage
Directive 2014/35/EU and Electomagnetic compatibility
Directive 2014/30/EU.
符合欧盟低电压指令2014/35/EU和电磁兼容性指令
2014/30/EU.
●The vertical direction of the use of hidden locking
device,convenient transportation and maintenance.
垂直方向采用隐藏式锁紧装置，运输保养方便。
● Lighting Size 灯具尺寸：510X300X731MM
● Box Size 纸箱尺寸：810X580X395MM
N.W.净重：33.2kg ，G.W.毛重：37.5kg
● Flycase Size 航空箱尺寸(1台装)：
620X580X850MM
N.W.净重：33.2kg ，G.W.毛重：66.5kg
/技术信息

5
Static gobo wheel（ ）固定图案盘
Color wheel（ ）颜色盘
Rotating gobo wheel（ ）活动图案盘
2
CMY color mixing system（CMY ）K混色 系 统
3
CM Y K

90° turn
Blade UP 2
Blade DW 2
Blade UP 1
Blade DW 1
Blade RG 2
Blade LF 2
Blade RG 1
Blade LF 1
Pan：0
Tilt：43
Blade UP/Blade DW/Blade RG/Blade LF:45
All Blade Rot:0
Pan：0
Tilt：43
Blade UP/Blade DW/Blade RG/Blade LF:45
All Blade Rot:255
Note: The xture is standing on the oor.
The display panel is facing the xture's head.

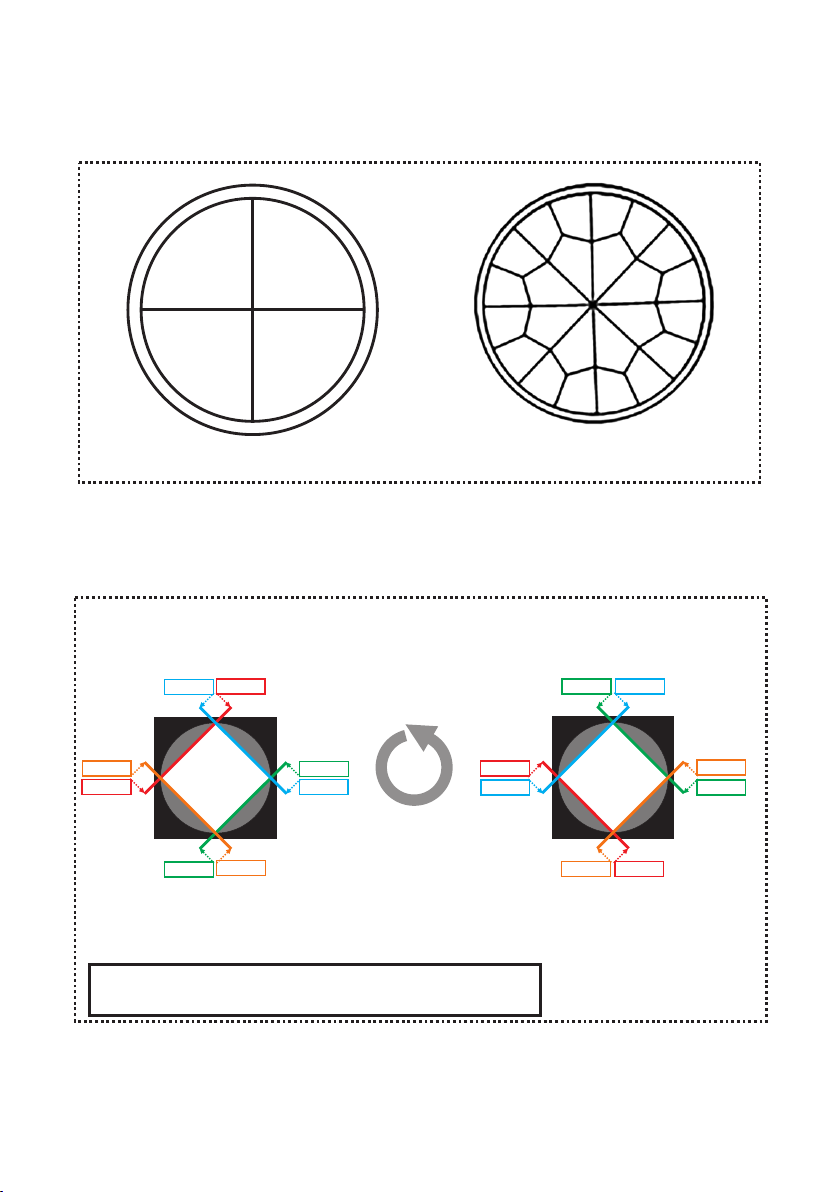

Framing Shutters System
Blade UP 1 Blade RG 2
Blade DW 1
Blade LF 2
Blade DW 2
Blade RG 1
Blade UP 2
Blade LF 1
4 Prism 16 double Prism
6

7
0
5
10
15
20
5
10
15
20
510 15 20 400 30 50
Distance m
50 diameter m(ft in)
6 diameter m(ft in) 0.55(1'10'')
4.72(15'6'')
1.05(3'5'')
9.57(31'5'')
1.58(5'2'')
14.4(47'3'')
2.10(6'11'')
18.95(62'2'')
4.3(14'1'')
37.6(123'4'')
3.23(10'7'')
28.25(92'8'')
5.0(61'4'' )
46.8(153'6'')
射距、光斑直径与照度关系图
Standard 6 - 50°)( °
distance,spot diameter and illumination diagram
6 highlights
50 highlights
60500(5623) 15000(1394) 6520(606) 3750(349) 2650(153) 1918(178) 580(54)
1970(183) 512(48) 206(19) 132(12) 58(5) 37(3) 23(2)
4

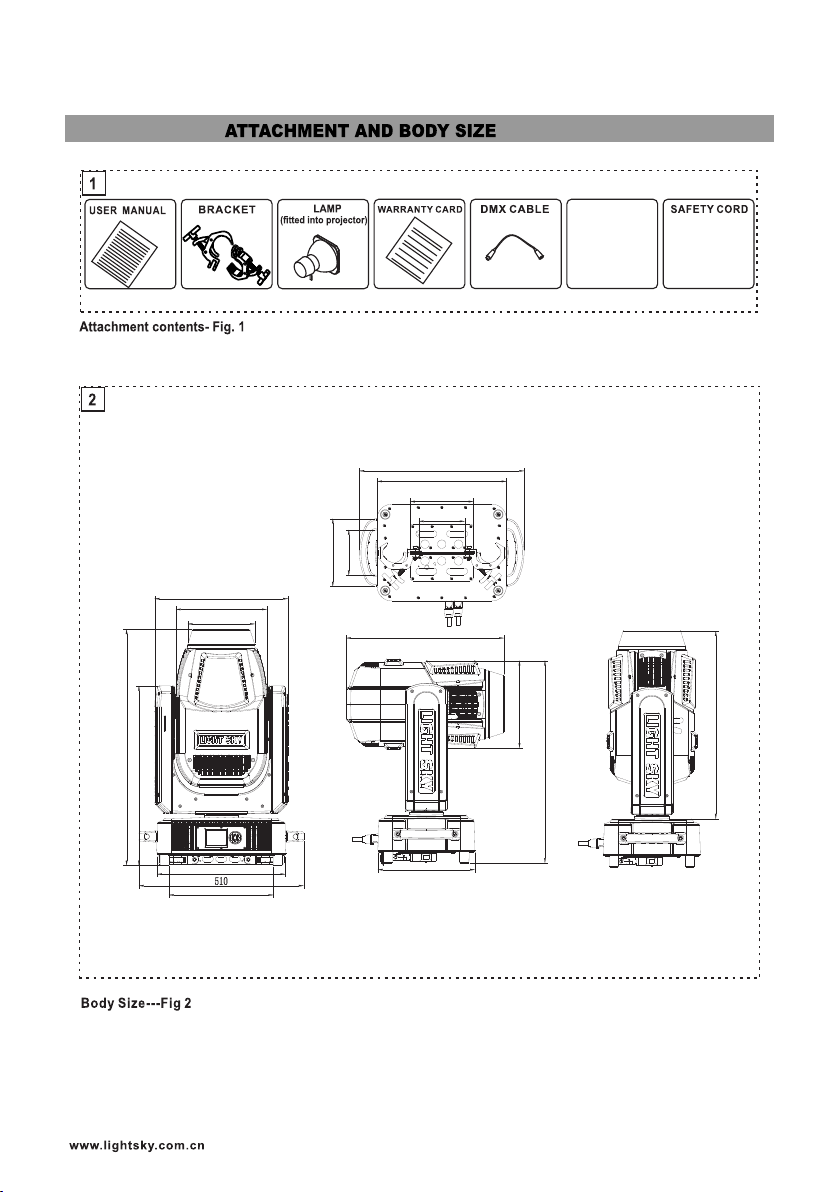

power cord
8
400
510
196
209.77
140.1
141 .4
580.61
731
412
281.23
207.28
555.32
397.03
323.22
626
488
270
300
/附件 与包装尺寸

9

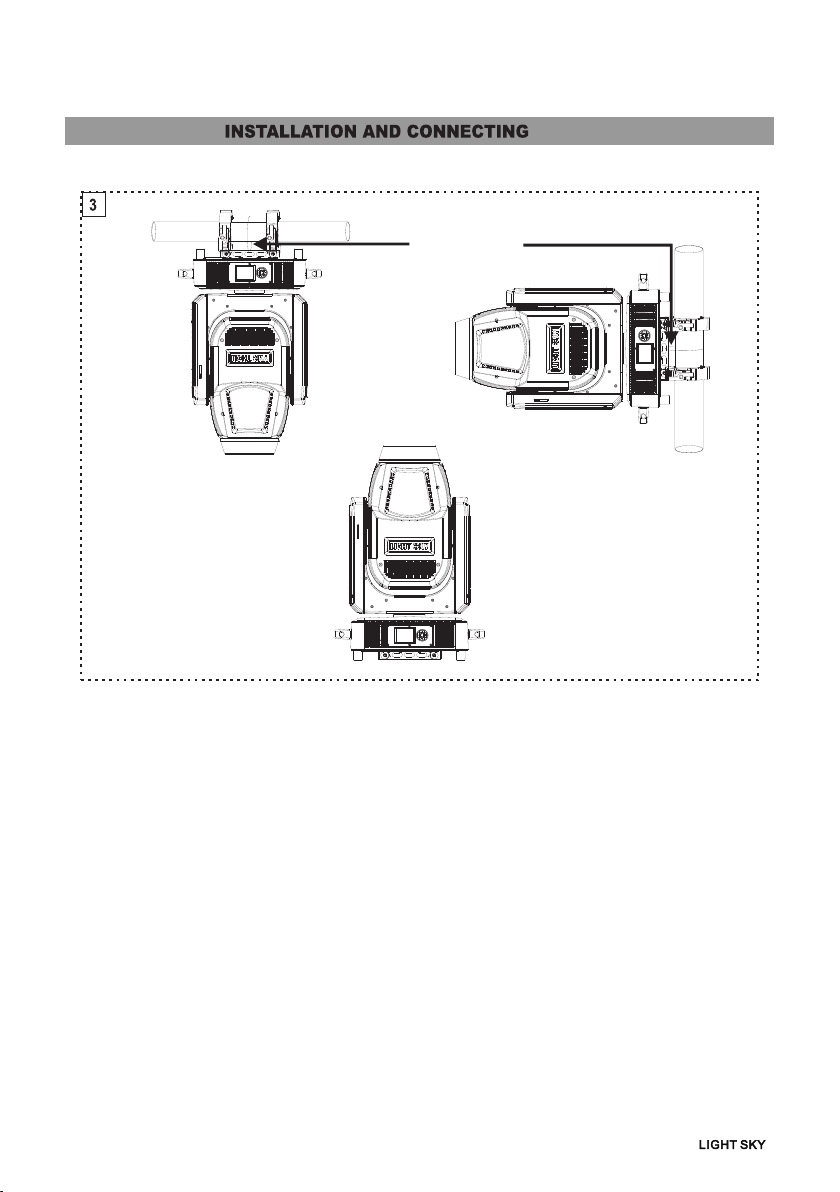

Safety rope
/安装 与连接
The fixture can be installed on the floor resting on special rubber feet, on a truss or on the ceiling or wall.
WARNING:with the exception of when the fixture is positioned on the floor, the safety rope must be fitted.
This must be securely fixed to the support structure of the fixture and then connected to the fixing point at
the centre of the base.
灯具可通过橡胶机脚放置在地板上、或安装在桁架、天花板或墙壁上。
警告：除非灯具放置在地板上，否则必须安装安全绳。
要求安全绳必须牢固地固定在灯具支架上，然后连接到底座中心固定点上。
Make sure all parts for fixing the fixture are in a good state of repair.
Make sure the point of anchorage is stable before positioning the fixture.
When suspending the fixture, ensure that the supporting structure and all hardware used can
hold at least 10 times the weight of all the devices they support.
确保固定灯具的所有零部件都完好无损。
在固定灯具之前请确保固定物是牢固稳定的。
在吊装灯具时，确保支撑结构和所使用的所有配件至少可以保持10倍于他们支持的所有设备的重量。
Compact,standard clamp system equipped & easy installation
灯具底座配置有一体化可折叠灯钩，安装更方便，使用更安全

power in out power end
out in in
10
● 本舞台灯具电源串联不能超过2台；
● 在完成上述全部操作并确保已安装好之后，才可以上电对灯具进行操作。
● After doing the above operation and making sure all the devices had been installed with
natural operate, press the power switch to check whether everything is working normally.
● Connection to the eiectricty mains must be carried out by a qualified electrical installer.
连接电源的总线必须由有资格的专业技术人员安装；●
● The fixture power supply can not be more than 2pcs pre line.
The N terminal is connected
with the blue line.
N端连接蓝色线
Ground
地线
The L terminal is connected
with the brown line.
L端连接棕色线
防水密封圈
Watertight seal ring
防水密封圈
Watertight seal ring
●The fixture delivers a three-core waterproof plug.
本舞台灯具配送了一个三芯防水电源插头；

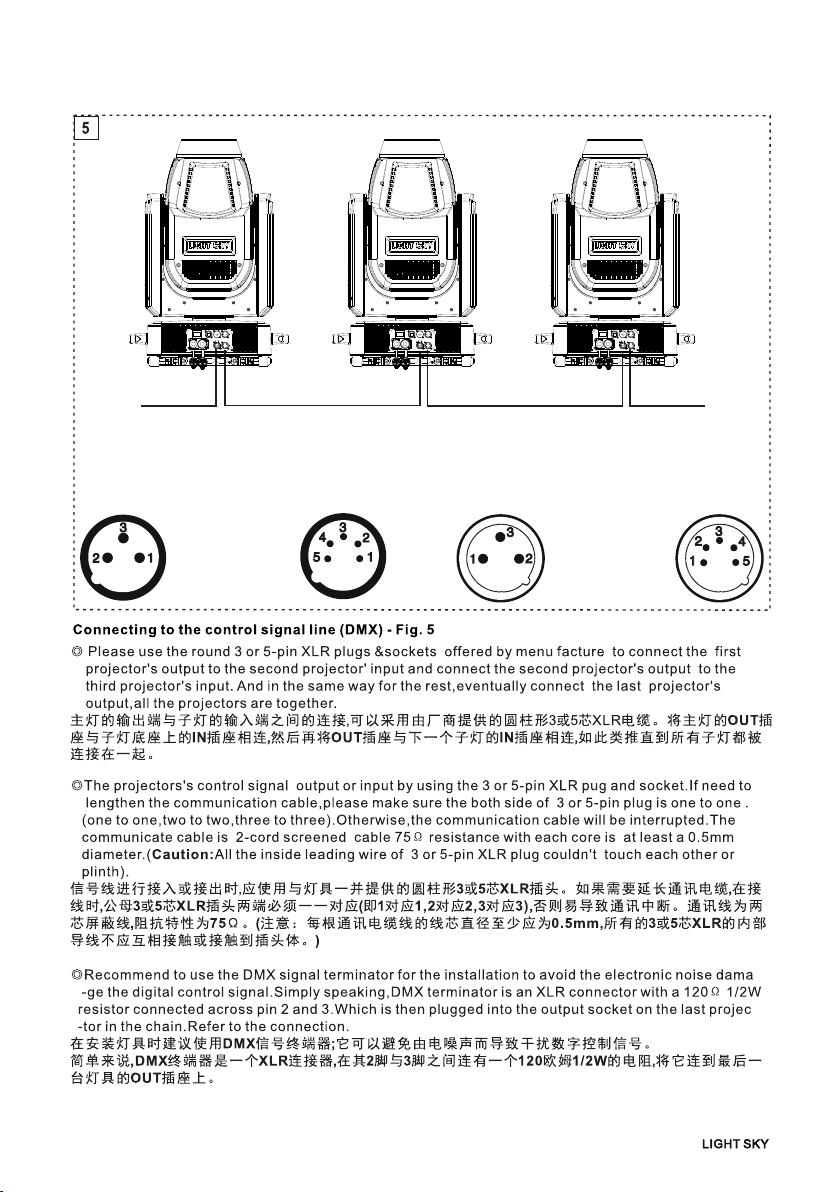

DMX512 in
out signal end
out in in
11
DMX - output
1
- Shield
2 - Signal (-)
- Signal (+)
- Not connected
- Not connected
3
1
2
3
DMX-input
- Shield
- Signal (-)
- Signal (+)
- Not connected
- Not connected
4
5
4
5

Display
Display
DM X 设 置 设备 信 息
个性 设 置 手动
测试 设 备 服务选 项
上下
退出 中 英 文切换
DMX 设置
地址 码
通道 模 式
输入 模 式
状态
001
（***— * **）
通道模式：标准（39CH）
光源温度：**°
底箱温度：**°
ENTER

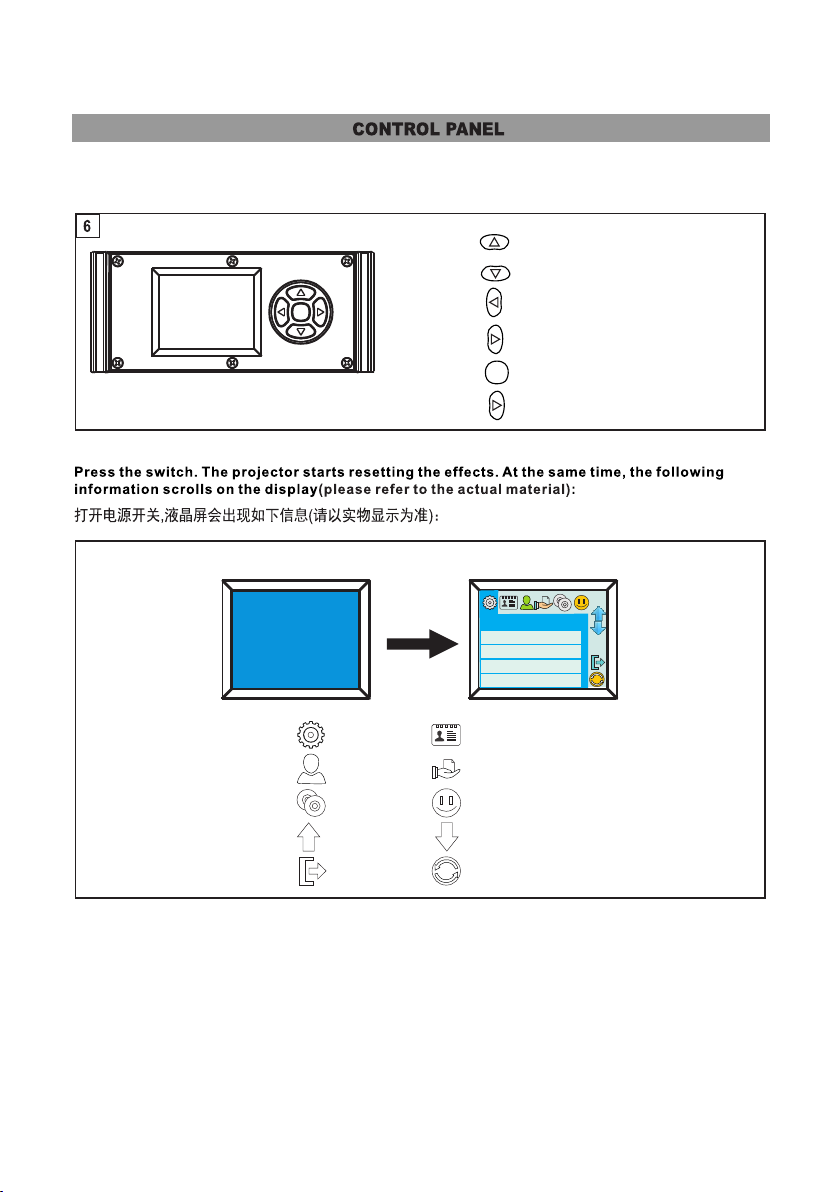

Display panel adopts 2.8 inch resistive color touch screen with good pressure sensitivity
显示面板采用2.8英寸电阻式彩色触摸屏，按压灵敏度好
Chinese and English languages can be switched freely.
显示菜单采用中英文语言可随意切换
12
向上箭头：向上页面或增加
向下箭头：向下页面或减少
向左箭头：向左、减少或 退 出
向右箭头：向右、增加或 退 出
确认键:确 认O K
退出:在选择屏幕中

13
/菜单设置
主菜单 一级菜单 二级菜单 三级菜单 四级菜单
DMX SETTING
/DMX 设置 →
Address
/地址码 →1-512
Channel mode
/通道模式 →Extended（54）/扩展（54） Standard（39）/标准（39）
Input mode
/输入模式 →DMX 512
Art-Net
State / 状态 →Blackout / 熄灯
Hold / 保持
Info/设备信息 →
Fixture times
/设备时间 →Power on time:/上电时间
LED on time:/亮灯时间
Temperatures
/设备温度 →
Base TEMP/底箱温度
LED TEMP/光源温度
RDM info
/RDM信息 →
UID:0x3888XXXXXX
Manufactory Label：LIGHT SKY
Device Label：E550P
DMX live
/设备通道 →
1.Pan / 1.水平
→ 0 - 255
2.Pan fine / 2.水平微调
3.Tilt / 3.垂直
4.Tilt Fine / 4.垂直微调
5.P/T speed / 5.速度
6.Functions / 6.功能
7.Cyan / 7.青色
8.Cyan fine / 8.青色微调
9.Magenta / 9.品红
10.Magenta fine / 9.品红微调
11.Yellow / 11.黄色
12.Yellow fine / 12.黄色微调
13.CTO / 13.降色温
14.CTO fine / 14.降色温微调
15.Colour wheel / 15.色盘
16.Static Gobo / 16.固定图案
17.Rot.
Gobo / 17.旋转图案
18.Gobo
Rot. / 18.图案自转
19.Blade
UP1 / 19.叶片上1
20.Blade UP1 fine / 20.叶片上1微调
21.Blade UP2 / 21.叶片上2
22.Blade UP2 fine / 22.叶片上2微调
23.Blade DW1 / 23.叶片下1
24.Blade DW1 fine / 24.叶片下1微调
25.Blade DW2 / 25.叶片下2
26.Blade DW2 fine / 26.叶片下2微调
27.Blade LF1 / 27.叶片左1
28.Blade LF1 fine / 28.叶片左1微调
29.Blade LF2 / 29.叶片左2
30.Blade LF2 fine / 30.叶片左2微调
31.Blade RF1
/ 31.叶片右1
32.Blade RF1 fine / 32.叶片右1微调
33.Blade RF2 / 33.叶片右2
34.Blade RF2 fine / 34.叶片右2微调
35.Framing Rot. / 35.切割旋转
36.Framing Rot.F. / 36.旋转微调
37.Framing Mac. / 37.切割宏
38.Framing Mac.Z. / 38.切割缩放
39.Prism1 / 39.棱镜1
40.Prism1 Rot./ 40.棱镜自转1
41.Prism2 / 41.棱镜2
42.Prism2 Rot. / 42.棱镜自转2
43.Frost1 / 43.雾化1
44.Frost2 / 44.雾化2
45.Iris / 45.光圈
46.Zoom / 46.缩放
47.Zoom fine / 47.缩放微调
48.Focus / 48.调焦
49.Focus fine / 49.调焦微调
50.Auto Dis. / 50.自动距离
51.Auto Fin. / 51.自动微调
52.Strobe / 52.频闪
53.Dimmer / 53.亮度
All time/总时间

14
主菜单 一级菜单 二级菜单 三级菜单 四级菜单
54.Dimmer fine / 54.亮度微调
Version info
/版本信息 →
Display / 显示板
VX.XXX.
Pan/Tilt / XY板
Gobo module / 图案模块
Framing module / 切割模块
Zoom module / 缩放模块
LEDDRV / 光源驱动
FANDRV / 风扇驱动
Person
/ 个性设置
Pan/Tilt
/ XY轴 →
PT swap / XY 调换
→
OFF/关
Pan invert / X轴反向
Tilt invert / Y轴反向 ON/开
PT move black / XY移动闭光
Fan mode
/ 工作模式 →
Silent mode / 静音模式
Standard mode / 标准模式
Hot mode / 高亮模式
Display
/ 显示设置 →
Language / 语言选择 English
/ 英文
Chinese / 中文
Backlight time / 背光时间
Always / 常亮
Auto (30S) / 自动
(30S)
Intensity / 背光调节 0 - 100
Rotation / 屏幕旋转
Normal / 正常
Rotate 180
/ 旋转180度
Auto / 自动
Art-Net
/ Art-Net设置
IP Address / IP地址 xxx.xxx.xxx.xxx
Mask Address / Mask地址 xxx.xxx.xxx.xxx
→Net Address / Net地址 0 - 127
Sub Net Address / Sub Net地址 0 - 15
Universe Address / Universe地址 0 - 15
Manual
/ 手动 →
Manual
Control
/ 手动控制
→
1.Pan
/ 1.水平
→ 0 - 255
2.Pan
fine / 2.水平微调
3.Tilt
/ 3.垂直
4.Tilt Fine / 4.垂直微调
5.P/T speed / 5.速度
6.Functions / 6.功能
7.Cyan / 7.青色
8.Cyan fine / 8.青色微调
9.Magenta / 9.品红
10.Magenta fine / 9.品红微调
11.Yellow / 11.黄色
12.Yellow fine / 12.黄色微调
13.CTO / 13.降色温
14.CTO fine / 14.降色温微调
15.Colour wheel / 15.色盘
16.Static Gobo / 16.固定图案
17.Rot. Gobo / 17.旋转图案
18.Gobo Rot. / 18.图案自转
19.Blade UP1 / 19.叶片上1
20.Blade UP1 fine / 20.叶片上1微调
21.Blade UP2 / 21.叶片上2
22.Blade UP2 fine / 22.叶片上2微调
23.Blade DW1 / 23.叶片下1
24.Blade DW1 fine / 24.叶片下1微调
25.Blade DW2 / 25.叶片下2
26.Blade DW2 fine / 26.叶片下2微调
27.Blade LF1 / 27.叶片左1
28.Blade LF1 fine / 28.叶片左1微调
29.Blade LF2 / 29.叶片左2
30.Blade LF2 fine / 30.叶片左2微调
31.Blade RF1 / 31.叶片右1
32.Blade RF1 fine / 32.叶片右1微调
33.Blade RF2 / 33.叶片右2
34.Blade RF2 fine / 34.叶片右2微调
35.Framing Rot. / 35.切割旋转
36.Framing Rot.F / 36.旋转微调
37.Framing Mac. / 37.切割宏

15
主菜单 一级菜单 二级菜单 三级菜单 四级菜单
38.Framing Mac.Z. / 38.切割缩放
39.Prism1 / 39.棱镜1
40.Prism1 Rot./ 40.棱镜自转1
41.Prism2 / 41.棱镜2
42.Prism2 Rot. / 42.棱镜自转2
43.Frost1 / 43.雾化1
44.Frost2 / 44.雾化2
45.Iris / 45.光圈
46.Zoom / 46.缩放
47.Zoom fine / 47.缩放微调
48.Focus / 48.调焦
49.Focus fine / 49.调焦微调
50.Auto Dis. / 50.自动距离
51.Auto Fin. / 51.自动微调
52.Strobe / 52.频闪
53.Dimmer / 53.亮度
54.Dimmer fine / 54.亮度微调
Reset / 复位 →
Pan/Tilt reset / XY复位
Color reset / 颜色复位
Gobo reset / 图案复位
Framing reset / 切割复位
Zoom reset / 调焦复位
Total reset / 整机复位
Test / 测试设
备→
Test all
/ 全部测试
→测试中
Test pan/tilt
/ XY 测试
Test effects
/ 头部测试
Fixture state
/ 灯具状态 →
Memory IC / 存储芯片
→
OK / 正常
Reset / 复位
Error / 错误
Angle
Sensor / 角度传感器
Pan Encodeer / 水平编码器
Pan Drive IC / 水平驱动芯片
Tilt Encoder / 垂直编码器
Tilt Drive IC / 垂直驱动芯片
LED Fan / 光源风扇
Bottom Fan / 底箱风扇
Temperature / 温度
Pan / 水平
Tilt / 垂直
Cyan / 青色
Magenta / 品红
Yellow / 黄色
CTO / 降色温
Iris / 光圈
Frost 1 / 雾化1
Frost 2 / 雾化2
Colour wheel / 色盘
Fixation wheel / 固定图案盘

16
主菜单 一级菜单 二级菜单 三级菜单 四级菜单
Service / 服
务选项 →
Rota.gobo / 旋转图案盘
Gobo.rota / 图案旋转
Zoom / 缩放
Focus / 调焦
Prism 1 / 棱镜 1
Prism 2 / 棱镜 2
Framing / 切割盘
Framing rota / 切割盘旋转
Adjust
/ 校准 →
Pan / 水平
LED fan 1/光源风扇 1
→ 0 - 255
Tilt
/ 垂直
Cyan / 青色
Magenta / 品红
Yellow / 黄色
CTO / 降色温
Colour
wheel / 色盘
Fixation wheel / 固定图案盘
Rota.gobo / 旋转图案盘
Gobo.rota / 图案旋转
Blade
UP1 / 叶片上 1
Blade
UP2 / 叶片上 2
Blade
DW1 / 叶片下 1
Blade
DW2 / 叶片下 2
Blade
LF1 / 叶片左 1
Blade
LF2 / 叶片左 2
Blade
RF1 / 叶片右 1
Blade
RF2 / 叶片右 2
Framing rotat / 切割旋转
Iris / 光圈
Zoom / 缩放
Focus / 调焦
Prism 1 / 棱镜 1
Prism 2 / 棱镜 2
Frost 1 / 雾化1
Frost 2 / 雾化2
Factory Reset
恢复出厂
Password
→YES / NO 确定 / 取消
LED fan 2/光源风扇 2
LED fan 3/光源风扇 3
LED fan 4/光源风扇 4
GOBO fan/图案风扇
Fan speed
/ 风扇速度

主菜单 一级菜单 二级菜单 三级菜单 四级菜单
Factory
/ 工厂设置 →
Reset timers / 清除时间 Password
→
Reset led timers
/ 清除亮灯时间 →YES / NO
确定 / 取消
Reset all timers
/ 清除总时间
Update / 软件升级 Password
→
Simple update
/ 单机升级 →
Display / 显示
Pan/Tilt / XY
Gobo module
/ 图案模组
Framing module
/ 切割模组
Zoom module
/ 缩放模组
LEDQD
/ 光源模组
FANDRV
/ 底箱风扇模组
Whole update
/ 单机升级 →
Display / 显示
Pan/Tilt / XY
Gobo module
/ 图案模组
Framing module
/ 切割模组
Zoom module
/ 缩放模组
LEDQD
/ 光源模组
FANDRV
/ 底箱风扇模组
LED output power /
LED 输出功率
Password
→50 - 100
17
Reset power on timers
/ 清除上电时间

18
CHANNEL FUNCTION(V1.0) 39CH/标准通道
通道 DMX 百分比 功能 备注
1Pan / 水平 0 - 255
2Pan fine / 水平微调 0 - 255
3Tilt / 垂直 0 - 255
4Tilt Fine / 垂直微调 0 - 255
5P/T speed / 速度 0 - 255
6Functions / 功能
0 - 10 NO function
11 - 20 整灯复位
21 - 30 XY复位
31 - 40 颜色复位
41 - 50 图案复位
51 - 60 切割复位
61 - 70 调焦模块复位
71 - 80 静音模式
81 - 90 正常模式
91 - 100 高亮模式
101 - 110 XY移动闭光开
111 - 120 XY移动闭光关
121 - 130 X反向开
131 - 140 Y反向开
141 - 150 XY反向关闭
151 - 160 XY调换开
161 - 170 XY调换关
171 - 180 显示背光常亮
181 - 190 显示背光自动
191 - 255 NO function
7Cyan / 青色 0 - 255
8Magenta /
品红 0
- 255
9Yellow /
黄色 0
- 255
10 CTO / 降色温 0 - 255
11 Colour wheel / 色盘
0 - 89 0 - 360°
90 - 99 OPEN
100 - 109 COLOR1
110 - 119 COLOR2
120 - 129 COLOR3
130 - 139 COLOR4
140 - 149 COLOR5
150 - 159 COLOR6
160 - 169 COLOR7
170 - 179 COLOR8
180 - 214 顺时针自转，慢到快
215 - 249 逆时针自转，快到慢
250 - 255 随机颜色
12 Static Gobo / 固定图案
0 - 9 OPEN
10 - 19 GOBO1
20 - 29 GOBO2
30 - 39 GOBO3
40 - 49 GOBO4
50 - 59 GOBO5
60 - 69 GOBO6
70 - 79 GOBO7
80 - 89 GOBO8
90 - 99 GOBO9
100 - 109 GOBO1 抖动,慢到快
110 - 119 GOBO2 抖动,慢到快
120 - 129 GOBO3 抖动,慢到快
130 - 139 GOBO4 抖动,慢到快
140 - 149 GOBO5 抖动,慢到快

19
150 - 159 GOBO6 抖动,慢到快
160 - 169 GOBO7 抖动,慢到快
170 - 179 GOBO8 抖动,慢到快
180 - 189 GOBO9 抖动,慢到快
190 - 199 OPEN
200 - 224 顺时针自转，慢到快
225 - 249 逆时针自转，快到慢
250 - 255 随机图案
13 Rot. Gobo / 旋转图案
0 - 9 OPEN
10 - 19 GOBO1
20 - 29 GOBO2
30 - 39 GOBO3
40 - 49 GOBO4
50 - 59 GOBO5
60 - 69 GOBO6
70 - 79 GOBO7
80 - 89 GOBO1 抖动,慢到快
90 - 99 GOBO2 抖动,慢到快
100 - 109 GOBO3 抖动,慢到快
110 - 119 GOBO4 抖动,慢到快
120 - 129 GOBO5 抖动,慢到快
130 - 139 GOBO6 抖动,慢到快
140 - 149 GOBO7 抖动,慢到快
150 - 159 OPEN
160 - 204 顺时针自转，慢到快
205 - 249 逆时针自转，快到慢
250 - 255 随机图案
14 Gobo Rot.
/ 图案自转
0 - 127 0° - 360°
128 - 187 顺时针自转，快到慢
188 - 195 STOP
196 - 255 逆时针自转，慢到快
15 Blade UP1 / 叶片上1 0 - 255
16 Blade UP2
/ 叶片上20
- 255
17 Blade DW1
/ 叶片下10
- 255
18 Blade DW2 / 叶片下2 0 - 255
19 Blade LF1 / 叶片左1 0 - 255
20 Blade LF2 / 叶片左2 0 - 255
21 Blade RF1 / 叶片右1 0 - 255
22 Blade RF2 / 叶片右2 0 - 255
23 Framing Rot. / 切割旋转 0 - 255 0° - 90°
24 Framing Mac. / 切割宏
0 - 10 无
11 - 20 正方形
21 - 30 长方形
31 - 40 等腰三角形
41 - 50 等腰梯形
51 - 60 扇形
61 - 70 半圆
71 - 255 平行四边形
25 Framing Mac. Zoom / 切割缩放
26 Prism1 / 棱镜1 0 - 10 棱镜关闭
11 - 255 棱镜切入
27 Prism1 Rot./ 棱镜自转1
0 - 127 0° - 360°
128 - 187 顺时针自转，快到慢
188 - 195 STOP
196 - 255 逆时针自转，慢到快
28 Prism2 / 棱镜2 0 - 10 棱镜关闭
11 - 255 棱镜切入
通道 DMX 百分比 功能 备注
