Light Sky F400BSW User manual

F400BSW
使用说明书

1. Safety information..................................................................................................................2
2. Technical information.............................................................................................................4
3. Attachment and body size.....................................................................................................7
4. Installation and connecting...................................................................................................8
5. Control panel.........................................................................................................................10
6. Menu setting..........................................................................................................................11
7. Channel function...................................................................................................................14
8. Circuit connecting diagram.................................................................................................23
9. Cleaning and maintenances..................................................................................................24
10. Troubeshooting....................................................................................................................24
11. Duty exonerative and copyright protection......................................................................27
Congratulations on choosing our company product! We thank you for your custom.
◆Please note that this product, as all the others in the rich my company range, has
been designed and made with total quality to ensure excellent performance and
best meet your expectations and requirements.
◆Carefully read this user manual in its entirety and keep it safe for future reference.
It is essential to know the information and comply with the instructions given in this
manual to ensure the fitting is installed, used and serviced correctly and safely.
◆My company disclaims all liability for damage to the fitting or to other property or
persons deriving from installation, use and maintenance that have not been carried
out in conformity with this user manual, which must always accompany the fitting.
◆My company reserves the right to modify the characteristics stated in this user
manual at any time and without prior notice.
感谢您选 用我们公司的产 品。
请记住,这款 产品和公司的其 他产品一样,坚持以 人为本的设计 制造理念,以产品质
量为根本 。
我们把客 户的利益放在第 一位,尽最大的努力 满足客户的要 求。
请仔细阅 读完这本使用说 明书并妥善保管,以 便日后参考。 在充分了解产品 信息的
情况下,严格 遵守使用说明书 进行操作,这样才能 确保产品正确 安全地安装、使 用与服务。
我们公司 不承担所有由于 个人在安装、使 用、维修时没 有按照说明书操 作而损坏灯
具或其他 性能的责任。
我们公司 保留在任何时间 和没有提前通知 的情况下修改 说明书权利。
Contents

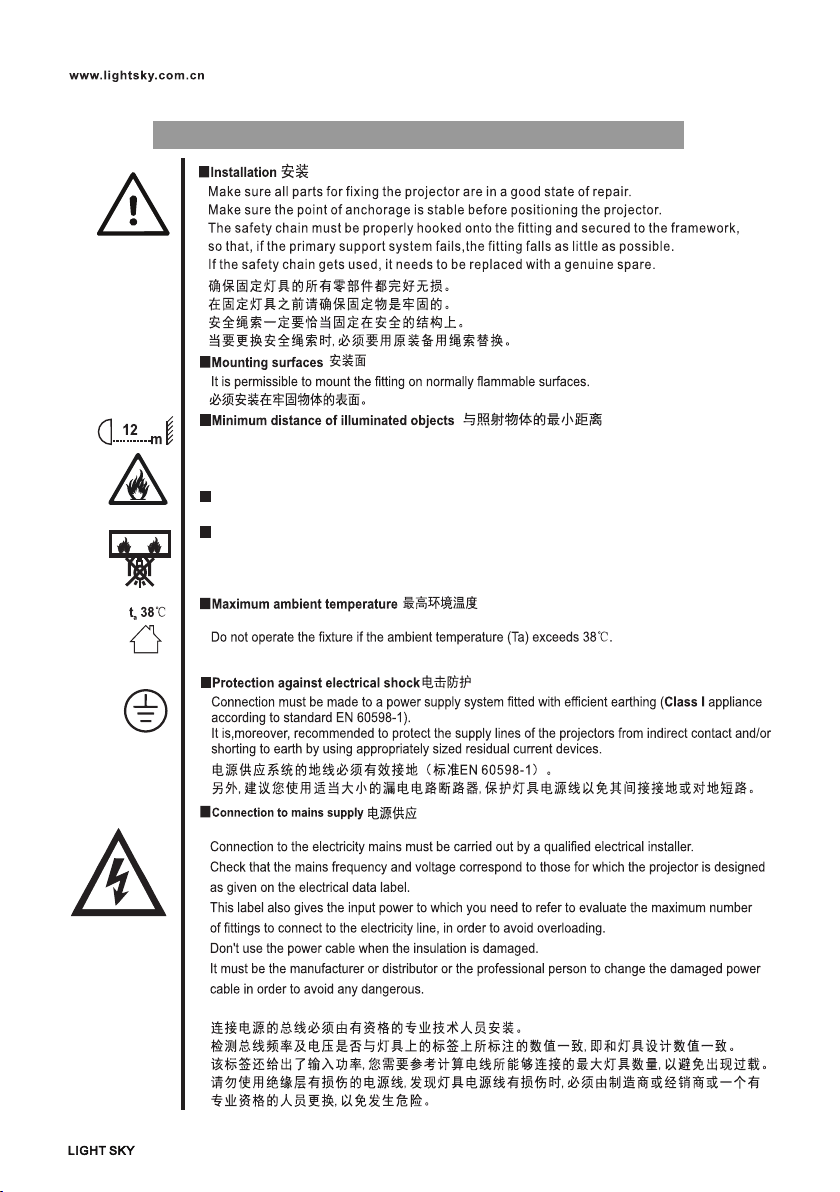

When the luminaire projects an object, the minimum distance of the luminaire to
the ammable object is 12 meters.
当灯具投射物体时，灯具出光口到被照射易燃物体的最小距离为12米。
Ensure a minimum clearance of 0.2m around the cooling fans and ventilation.
Please do not install the fixture onto combustible surface.
灯具上的LV电 源和控 制导体之间 采用的 双重绝缘
The double insulation between the LV power supply and the control conductor on the fixture.
本灯具适用于室内，户外使用时增加防护装置,如果环境温度（Ta）超过38℃请勿操作此灯具。
The fixture is intended for indoor application.
SAFETY INFORMATION/安全信息
灯具上的风扇或通风处至少在0.2m范围内不能有障碍物。
请不要将灯具直接安装在可燃物物质的表面上。
2
Distance between this fixture and combustible goods needs more than 1 meter.
灯体表面与 可燃材 料的距离至 少为1米。

The products referred to in this manual conform to the European Community Directives to which
they are subject:
Low Voltage 2014/35/EU
Electromagnetic Compatibility 2014/30/EU
该产品符合欧洲共同体要求，遵守：
低压2014/35/EU
电磁兼容性2014/30/EU
Never look directly into the light source. You risk injury to your retina, which may induce blindness.
请不要眼睛对看光源，它对眼睛网膜的损害可能会导致视盲。
Do not stare directly into the light output.Never look at an exposed lamp while it is lit.
禁止直视点着的暴露灯泡以免紫外线伤害眼睛。
Protection optical radiation光 辐射保 护
Protection against explosion
The protection screen, lens or ultraviolet screen on the lamp can be damaged to the degree
of failure if visible damage, such as a crack or deep mark, should be replaced。
The tting mounts a high-pressure lamp that needs an external .
Immediately replace the lamp if damaged or deformed by heat.
The light source in this xture shall be replaced by the manufacturer or its service agent or
similar qualication.
Always disconnect from mains before replacing the lamp.
灯具上装有一个需高压触发的灯泡。
如灯泡有损坏或热变形，请立即更换灯泡。
此灯具内的光源应由制造商或其服务代理商或有类似资格的人来更换
更换灯泡前，请始终切断电源
灯具上的保护屏、透镜或紫外线屏如果产生可见的损坏，即损坏到失效程度，如产生裂缝或
深痕时，应更换。
预防炸裂
3

●Power supplies available 电压 选配范围
100V~240V~ 50/60Hz 5A
●Power 功率/功 率因数
495W(220V/50Hz) PF0.98
Lamp 灯泡
- Brand品牌 ：USHIO NSL360(31mmWD)
- Lamp power功 率：360W
- Colour temperature色温;6900K
- Average life平均寿命:1500h
●Motors 电机:
- 12 ultra-quiet motors，15个超静音电 机
●Inputs 控制信号:
- DMX512
●Color 颜色
- 14 colors + white，14种颜色+白 光
●Static gobo wheel 固定图 案盘
- 11Gobo + 1 white + animation range
- 11个图案+白光+animation(可双向 抖动、 动画、
流水效果）
●Rotation Gobo Wheel 旋转图 案盘
-7 rotating Gobos+open,Bi-direction
flow water animation effect
-7+1活动图案盘 ，可双向 抖动流水效 果
●Prism/棱镜
- 12 facet round Prism（zoom from to 20 degree）
- 12棱圆形棱 镜（棱镜 角度10到20°自 由缩放 ）
●Beam angle 光 束角度
-Beam Projection 0-1.5°，Spot Projection 1.5-20°
-Beem模式0-1.5°，Spot模式1.5-20°
●Wash angle 柔光角度
-8-60° independent Wash effect
-8-60°独 立柔光效果
●Focus and Lens 调 焦与镜头
- High precision optical lens,linear adjustment
- 高精密多组 胶合光 学镜头，线性 电动调 焦
●Strobe 频闪
- Double lens strobe(0.5-9 times/second)
- 双频闪结构, 0.5 -9次/秒可调.
●Dimmer 调光
- 0-100％ linear adjustment线性 调节.
●X/Y Travel(X/Y行程):540°/250°
●X/Y Resolution(X/Y微调):2.11°/0.98°
●X/Y Speed(X/Y速度):2.7S/1.6S
Box Size● 纸箱尺寸：380X330X616MM
净重: 22.5kg ，毛重:25kg N.W. G.W.
●Flycase Size航 空箱尺寸(2台装)：
820X535X810MM
N.W.净重: 45kg ，G.W.毛重：80.3kg
● 地址码设置IP set
- Automatic chang battery,IP could be set without
electricity.
- 内置长寿命 电池， 设置地址码 时灯具 不需上电
●bile A 手机APP功 能Mo PP
- Can be connected through the mobile phone
WIFI stage lighting,to understang the equipment
information ,chang the device parameters and set
the device address coding.
可通过手机WIFI连接 灯具，了解灯具信 息、更改
灯具地址码 和设置 灯具参数。
软件升级Software upgrade
- Insert USB upgrade software.可插入USB升级软 件
●Features 其 他功能
- Remote control lamp's swith function display light
and lamp's using time.automaticallay adjust cooling
fan's speed,Drop power when strobe lens.
远程控制灯 泡开关 ，风机自动 调速， 灯具闭光时自
动降低灯泡 功率。
● 防护等级IP20 protection/IP20
- Protected against the entry of solid bodies larger
than 12mm.防 止大于1 2mm固体进 入灯具 。
- No protection against the entry of liquids.
禁止任何液 体进入 灯具。
● 灯具安全Safety Devices
- BIPOlar circuit breaker with thermal protection.
过流和过热 保护
- Automatic break in power supply in case of
overheating or failed operation of cooling system.
当灯具过热 或散热 系统失效时 自动中 断灯泡电源。
● 冷却Cooling
- Forced ventilation with axial fans.
用轴流式风 机强制 通风。
● 外观Structure
- Heat-proof plastic+module pressing alloy materials.
- 耐高温塑胶 外壳， 高强度合金 冷压成 型内核材料。
●The vertical direction of the use of hidden locking
device,convenient transportation and maintenance.
垂直方向采 用隐藏 式锁紧装置 ，运输 保养方便。
●CE Marking 标 志
- In conformity with the European Union Low Voltage
Directive 2014/35/EU and Electomagnetic compatibility
Directive 2014/30/EU.
符合欧盟低 电压指 令2014/ 35/ EU和电磁兼容性指 令
201 4/ 30/ EU
4

1
2
3
4
5
6
78
10
11
12
13
14
9
Dark red
Nacarat
Light blue
Dark green
Green
Purple
Pink
Yellow
Magenta
Cyan
CTO2
CTB
Dark blue
Heat insulation
深红色
青色
CTO2
CTB
桔红色
浅蓝色
深绿色
绿色
正紫色
粉红色
黄色
洋红色
深蓝色
隔热片
白光
9
7
5
3
1
0
1
3
5
7
9
00.76(2'6") 0.99(3'4") 1.53(5'2") 2.05(6'8") 2.46(8')0.52(1'8")
05.1(16'8") 6.8(22'3") 10.2(33'5") 13.6(44'7") 17.0(55'9")3.4(11'2")
0 10(32'10") 15(49'2") 30(98'5") 40(131'3")20(65'7") 50(164')
3220(299)
58000(5390)
5650(525)
113000(10502)
1310(122)
29000(2695)
845(79)
16200(1506)
452(42)
10200(948)
12900(1191)
244000(22677)
Lux(fc)
1.5°20°
Photometric Data:
20°highlights
1.5°highlights
Distance m(ft in)
1.5°diameter m(ft in)
20°diameter m(ft in)
1
2
3
4
5
6
78
9
10
11
12
1
2
3
4
5
6
7
Static gobo wheel Rotating gobo wheel
5

power cord
380
276
300
616
438
420
244
364
265
6

Installing the projector- Fig. 3
Safety rope
Safety rope
The projector can be installed on the floor resting on special rubber feet, on a truss or on the ceiling or wall.
WARNING:with the exception of when the projector is positioned on the floor, the safety rope must be fitted.
This must be securely fixed to the support structure of the projector and then connected to the fixing point at
the centre of the base.
灯具可通过橡胶机脚放置在地板上、或安装在桁架、天花板或墙壁上。
警告：除 非灯具放置在地 板上，否则必须 安装安全绳。
要求安全 绳必须牢固地固 定在灯具支架上 ，然后连接到 底座中心固定点 上。
7

power in out power end
out in in
● 舞台灯具 电 源串联不能超 过2台
The L terminal is connected with the brown line.
The N terminal is connected with the blue line.
N端连接蓝 色 线
● 在完成上 述 全部操作并确 保 已安装好之后 ，才可以上电 对 灯具进行操作 。
● After doing the above operation and making sure all the devices had been
installed with natural operate, press the power switch to check whether every
-thing is working normally.
L端连接棕 色 线
L
NGround
地线
● connection to the eiectricty mains must be carried out by a qualified electrical
installer.
● 连接电源 的 总线必须由有 资 格的专业技术 人员安装。
● The stage lighting power supply can not be more than 2pcs pre line
8

DMX512 in
out sig n a l end out in in
USB
Display Up arr o whead: p age up
Down a r rowhea d :page do wn
Left a r rowhea d :reduc e
Righ t a rrowhe a d:incr ease
Ente r :OK func t ion
Exit : in the cho i ce scree n
DMX:
001
DMX Address
/DMX地址
Information
/基本信息
Personal
/个性设置
Manual control
/手动控制
Service
/服务选项 Lamp/灯泡 Language
/语言
Reversal
/屏幕旋转
9

Main menu
/菜单
Ⅰ menu
/一级菜单
Ⅱ menu
/二级菜单
Ⅲ menu
/三级菜单
DMX Address
/DMX地址
Address
/地址码:001-512
Lamp hours
/设备时间
Total/上电时间:****(h)
Lamp open/亮灯时 间:**** (h )
Temperature
/设备温度
RDM UID/RDM地 址
Fan speed/Voltag
/风机速度/电压
Information
/基本信息
DMX live/设备通道
System version
/版本信息
Return(ESC)/退出
PVG_TEM/镇 流器:* **. *
Undistributed/未分配 地址
Fan1/风机1:**.*V
Fan2/风机2:**.*V
Fan/鼓风 机: RPM****
Fan1/风机1:**** RPM
Fan2/风机2 :****RPM
3.Colour/颜色盘(** *)
2.Shutter/频 闪(***)
1.Dimmer/调 光(***)
4.Gobo/固定图案( *** )
10.Prism/棱 镜切入(***)
11.PrismRota./棱镜自转(***)
12.PrismZoom/棱 镜缩 放(* ** )
7.Frost/雾 化(** *)
8.Focus/调 焦(** *)
14.Pan/水平(** *)
15.Pan Fine/水 平微调(** *)
16.Tilt/垂直(*** )
17.Tilt Fine/垂直 微调(*** )
18.Function/功能(* **)
XY:V*.**
12M:V*.**
DIS Board/显 示板:V*.**
→
→
→
→
→
→
→
→
Board/测温板:***.*
Fan/鼓风 机::**.*V
5.Rota.Gobo/活动图 案(** *)
6.Gobo.Rota./活动自 转(** *)
9.Zoom/缩放(** *)
13.Autofocus/自动调 焦(** *)
MOTOR UID →
10

Display/显 示设置
English(英 文)
Chinese(中 文)
Reversal/屏幕旋转 Normal/正 常
Rota.180/旋转180度
Back Light/背 光 Open/常亮
Auto close(15s)/自 动关(15S)
Backlight blink/背光闪 烁
ON/打开
OFF/关闭
Return(ESC)/退出
Return(ESC)/退出
Manual control
/手动控制
Main menu
/菜单
Personal
/个性设置
→
→
Channel control
/通道控制
P/T invert
/水平垂直反 向
Ⅰ menu
/一级菜单
→
→
→
Pan invert/水 平反向
Tilt invert/垂直 反向
Language/语 言
Ⅱ menu
/二级菜单
→
→
→
→
→
→OFF/关
OFF/关
ON/开
ON/开
Ⅲ menu
/三级菜单
Standard(18CH)/标准模式(18CH)
Simple(20CH)/简易模式(20CH)
Channel mode
/通道模式 →
Auto lamp on
/自动打开灯 泡
OFF/关
ON/开
→
3.Colour/颜色盘(** *)
2.Shutter/频 闪(***)
1.Dimmer/调 光(***)
4.Gobo/固定图案( *** )
7.Frost/雾 化(** *)
8.Focus/调 焦(** *)
5.Rota.Gobo/活动图 案(** *)
6.GoboRota./活动自 转(** *)
9.Zoom/缩放(** *)
10.Prism/棱 镜切入(***)
11.PrismRota./棱镜自转(***)
12.PrismZoom/棱 镜缩 放(* ** )
14.Pan/水平(** *)
13.Autofocus/自动调 焦(** *)
15.Pan Fine/水 平微调(** *)
16.Tilt/垂直(*** )
17.Tilt Fine/垂直 微调(*** )
18.Function/功能(* **)
Return(ESC)/退出
11

Main menu
/菜单
Service
/服务选项 →
Calibration/校准
Return(ESC)/退出
Error list/历 史故障信息
Test/测试 灯具
Ⅰ menu
/一级菜单
→
→
Test effect/测试头 部效果
Test all/整体测试
Return(ESC)/退出
Return(ESC)/退出
Pan/水平
Tilt/垂直
Dimmer1/调 光1
Dimmer2/调 光2
Focus/调焦
Zoom/缩放
Colour/颜色 盘
Gobo/固定图案
Rota.Gobo/活动图案
Ⅱ menu
/二级菜单
000-255
000-255
000-255
000-255
000-255
000-255
000-255
000-255
000-255
→
→STEP ***/场景** *
STEP ***/场景** *
Ⅲ menu
/三级菜单
Reset/复位
→
System reset/系统复位
Pan/Tilt reset/水平垂直 复位
Test P/T /测试水 平垂直 STEP ***/场景* **
Head motor reset/头部电机复位
→
→
Return(ESC)/退出
→
Clean error/清 除故障信息
Keep/保留
Clean/清除
→
12

Service
/服务选项
Main menu
/菜单
Ⅰ menu
/一级菜单 Ⅱ menu
/二级菜单
Ⅲ menu
/三级菜单
AutoFocus Cal.
/自动对焦数 据校准
→
AutoFocus S.Gobo
/固定盘对焦 校准
→
S.Gobo-10M
/固定盘1 0M对 焦
Ⅳ menu
/三级菜单
Auto Zoom
/自动对焦缩 放
000-255
Zoom Cal.
/缩放调节
000-255
Focus Cal.
/调焦调节
000-255
→ →
S.Gobo-15M
/固定盘1 5M对 焦
Auto Zoom
/自动对焦缩 放
000-255
Zoom Cal.
/缩放调节
000-255
Focus Cal.
/调焦调节
000-255
S.Gobo-20M
/固定盘2 0M对 焦
Auto Zoom
/自动对焦缩 放
000-255
Zoom Cal.
/缩放调节
000-255
Focus Cal.
/调焦调节
000-255
S.Gobo-30M
/固定盘3 0M对 焦
Auto Zoom
/自动对焦缩 放
000-255
Zoom Cal.
/缩放调节
000-255
Focus Cal.
/调焦调节
000-255
→ →
S.Gobo-40M
/固定盘4 0M对 焦
Auto Zoom
/自动对焦缩 放
000-255
Zoom Cal.
/缩放调节
000-255
Focus Cal.
/调焦调节
000-255
S.Gobo-50M
/固定盘5 0M对 焦
Auto Zoom
/自动对焦缩 放
000-255
Zoom Cal.
/缩放调节
000-255
Focus Cal.
/调焦调节
000-255
→ →
→ →
→ →
→ →
Return(ESC)/退出
13

Service
/服务选项
Main menu
/菜单
Ⅰ menu
/一级菜单 Ⅱ menu
/二级菜单
Ⅲ menu
/三级菜单
AutoFocus Cal.
/自动对焦数 据校准
→
AutoFocus R.Gobo
/活动盘对焦 校准
→
R.Gobo-10M
/活动盘1 0M对 焦
Ⅳ menu
/三级菜单
Auto Zoom
/自动对焦缩 放
000-255
Zoom Cal.
/缩放调节
000-255
Focus Cal.
/调焦调节
000-255
→ →
R.Gobo-15M
/活动盘1 5M对 焦
Auto Zoom
/自动对焦缩 放
000-255
Zoom Cal.
/缩放调节
000-255
Focus Cal.
/调焦调节
000-255
R.Gobo-20M
/活动盘2 0M对 焦
Auto Zoom
/自动对焦缩 放
000-255
Zoom Cal.
/缩放调节
000-255
Focus Cal.
/调焦调节
000-255
R.Gobo-30M
/活动盘3 0M对 焦
Auto Zoom
/自动对焦缩 放
000-255
Zoom Cal.
/缩放调节
000-255
Focus Cal.
/调焦调节
000-255
→ →
R.Gobo-40M
/活动盘4 0M对 焦
Auto Zoom
/自动对焦缩 放
000-255
Zoom Cal.
/缩放调节
000-255
Focus Cal.
/调焦调节
000-255
R.Gobo-50M
/活动盘5 0M对 焦
Auto Zoom
/自动对焦缩 放
000-255
Zoom Cal.
/缩放调节
000-255
Focus Cal.
/调焦调节
000-255
→ →
→ →
→ →
→ →
Return(ESC)/退出
Return(ESC)/退出
14

On/打开
Lamp/灯泡 →
Off/关 闭
English/英 文
Language
/语言 Chinese/中文
Reversal
/屏幕旋转
Normal/正常
Rota.180/旋 转180度
→
→
Main menu
/菜单
Ⅰ menu
/一级菜单
Ⅱ menu
/二级菜单
Ⅲ menu
/三级菜单
Defualt/工 厂默认
上电时间
Time clean/时间 清除
Factory/工 厂设置 →
Developer/开 发人员
→
Firmware update/软件升 级
Standard mode/标准模 式
Fan mode/风机模式 3000-4000M/海拔3000-4000M
→
4000-5500M/海拔4000-5500M
Return(ESC)/退出
→
Service
/服务选项
15

CHANNEL FUNCTION(V1.0)
18
CH DMX Function/功能
Colour/颜色
0-4
5-11
12-18
19-25
26-32
33-39
40-46
47-53
54-60
61-67
68-74
75-81
82-88
89-95
96-102
103-109
110-116
Open/white/白光
White+Dark Red/白光+深红 色
Dark Red/深红色
Dark Red+Nacarat/深 红色+桔红色
Nacarat/桔红色
Nacarat+Light blue/桔红色+浅蓝色
Light blue+Dark green/浅蓝 色+深绿色
Dark green/深绿色
Dark green+Green/深绿色+绿 色
Green/绿色
Green+Purple/绿 色+正紫色
Purple/正紫色
Purple+Pink/正 紫色+粉红色
Pink/粉红色
Pink+Yellow/粉红色+黄色
Yellow/黄 色
Yellow+Magenta/黄色+洋红色
Light blue/浅蓝色
Shutter/ strobe/频闪
0-31
64-95
96-127
128-143
144-159
32-63
Shutter closed/频闪关闭
Shutter open, Full lamp power/频闪打开,总灯泡功 率
Strobe-effect from slow to fast/频闪效果,从慢 到快
Shutter open/频闪 打开
Opening pulse in sequences from slow to fast
/依次打开 脉冲，从慢到快
Closing pulse in sequences from fast to slow
/依次关闭 脉冲，从快到慢
3
2
0-2551
Dimmer/调光
160-191
192-223
224-255
Shutter open/频闪 打开
Random strobe-effect from slow to fast
/随机频闪 效果,从慢到快
Shutter open, Full lamp power/频闪打开,总灯泡功 率
Continual positioning/连续定位
117-123
124-130
131-137
138-144
Magenta/洋 红色
Magenta+Cyan/洋红色+青 色
Cyan/青色
20
CH
2
1
3
Percentage
/百分比
0-100
0-12.35
24.9-37.45
37.45-50
50-56.27
56.27-62.55
12.35-24.9
62.55-75.1
75.1-87.65
87.65-100
0-1.76
1.76-4.51
4.51-7.25
7.25-10
10-12.75
12.75-15.49
15.49-18.24
18.24-20.98
20.98-23.73
23.73-26.47
26.47-29.22
29.22-31.96
31.96-34.71
34.71-37.45
37.45-40.2
40.2-42.94
42.94-45.69
45.69-48.43
48.43-51.18
51.18-53.92
53.92-56.67
16

function/功 能
145-151
152-158
159-165
DMX
166-172
173-179
180-186
187-219
220-222
223-255
Cyan+CTO2/青色+CTO2
CTO2
CTO2+CTB
CTB
CTB+Dark Blue/CTB+深蓝色
Dark Blue/深 蓝色
Forwards rainbow effect from fast to slow
/彩虹效果 ，顺时针旋转， 由快到慢
Backwards rainbow effect from slow to fast
/彩虹效果，逆时针旋转，由慢到快
No rotation
Static gobo wheel/固定图案盘
0-3 Open/hole/白光
4-9 Gobo1/图 案1
10-15
16-21
22-27
28-33
34-39
40-45
46-51
52-57
58-63
64-69
70-75
76-81
82-87
4
88-95
Positioning/定位
Gobo2/图案2
Gobo3/图案3
Gobo4/图案4
Gobo5/图案5
Gobo6/图案6
Gobo7/图案7
Gobo8/图案8
Gobo9/图案9
Gobo10/图案1 0
Gobo11/图案11
Gobo12/图案12
Open/hole/白光
Open/hole/白光
Shaking gobos from slow to fast/抖动图案，从慢 到快
96-103
104-111
112-119
120-127
128-135
136-143
144-151
Gobo1/图案1
Gobo2/图案2
Gobo3/图案3
Gobo4/图案4
Gobo5/图案5
Gobo6/图案6
Gobo7/图案7
Gobo8/图案8
Gobo9/图案9
Gobo10/图案1 0
Gobo11/图案11
152-159
160-167
168-175
18
CH
20
CH
4
Percentage
/百分比
56.67-59.41
59.41-62.16
62.16-64.9
64.9-67.65
67.65-70.39
70.39-73.14
73.14-86.08
86.08-87.25
87.25-100
0-1.37
1.37-3.73
3.73-6.08
6.08-8.43
8.43-10.78
10.78-13.14
13.14-15.49
15.49-17.84
17.84-20.2
20.2-22.55
22.55-24.9
24.9-27.25
27.25-29.61
29.61-31.96
31.96-34.31
34.31-37.45
37.45-40.59
40.59-43.73
43.73-46.86
46.86-50
50-53.14
53.14-56.27
56.27-59.41
59.41-62.55
62.55-65.69
65.69-68.82
17

5
176-183
0-6
184-191
7-30
192-199
31-54
200-201
55-78
202-221
79-102
222-223
103-126
185-194
215-224
224-243
127-150
195-204
225-234
244-249
151-174
205-214
235-244
250-255
175-184
245-249
250-255
DMX
Gobo12/图 案1 2
Open/hole/白光
Open/hole/白光
Open/hole/白光
Forwards gobo wheel rotation from fast to slow
/图案盘顺 时针旋转,从快到慢
No rotation/无旋转
Backwards gobo wheel rotation from slow to fast
/图案盘逆 时针旋转,从慢到快
Unused range/无作 用
function/功 能
Auto random gobo selection from fast to slow
/随机图案 自动由快到慢选 择
Rotating gobo wheel/旋转图案盘
In the range of 0-59 DMX the gobo selection speed is
controlled by the Effect Speed channel
/在0-59DMX范围内图案选择 速度由效果速度 通道控制
Index - set indexing on channel /索引-索引设置在 通 道上
Open/hole(default)/白光(默认)
Gobo1/图案1
Gobo1/图案1
Gobo2/图案2
Gobo2/图案2
Gobo3/图案3
Gobo3/图案3
Gobo4/图案4
Gobo4/图案4
Gobo5/图案5
Gobo5/图案5
Gobo6/图案6
Gobo6/图案6
Open/hole/白光
Gobo7/图案7
Gobo7/图案7
Auto random gobo selection from fast to slow
/随机图案 自动由快到慢选 择
Shaking gobos from slow to fast/由慢到快抖动图 案
Index - set indexing on channel 6/索引-在6通道设置
18
CH
20
CH
5
Percentage
/百分比
68.82-71.96
71.96-75.1
75.1-78.24
78.24-79.02
79.02-86.86
86.86-87.65
87.65-95.49
95.49-97.84
97.84-100
0-2.55
2.55-11.96
11.96-21.37
21.37-30.78
30.78-40.2
40.2-49.61
49.61-59.02
59.02-68.43
72.35-76.27
84.12-88.04
76.27-80.2
88.04-91.96
80.2-84.12
91.96-95.88
68.43-72.35
95.88-97.84
97.84-100
18

DMX Function/功能
7
6
8
9
10
11
12
15
0-127
128-187
188-195
196-255
Rot. gobo indexing and rotation/活动图案自转
Gobo indexing/索引图 案
Forwards gobo rotation from fast to slow
/从快到慢顺时针旋转图案
No rotation/无旋转
Backwards gobo rotation from slow to fast
/从慢到快逆时针旋转图案
Frost/雾化
0-127
0-255
0-127
0
128-255
128-255
0-255
5-128
129-131
Close/关闭
Zoom from max. to min.beam angle
/从大到小 光斑角度缩放
Open/打开
0-255
0-255
Focus/调焦
Focus - fine/调 焦-微调
Continuous adjustment from far to near
/从远到近 连接调整
Fine focusing/微调调 焦
Zoom/缩放
132-255
Fine zooming/微调缩放
Forwards prism rotation from fast to slow
/从快到慢顺时针棱镜旋转
No rotation/无旋转
Backwards prism rotation from slow to fast
/从慢到快逆时针棱镜旋转
Prism zoom - set position on channel 12/14
/棱镜缩放-在12/14通道设置
Zoom from min. to max.beam angle
/从小到大光斑角度缩放
Select desired distance and effect on which you need to focus
and use "Focus" channel (18/20) to focus the image.
Prism/棱镜
Autofocus (priority & distance selection)/自动调焦
Autofocus Off/自动调焦关闭
Rotating gobos & Hole (flat field)/旋转图案
18
CH
20
CH
6
7
8
-
9
-
10
13
Percentage
/百分比
0-50
50-73.53
73.53-76.67
76.67-100
0-50
0-100
50-100
0-100
0-100
Zoom - fine/缩 放-微调
0-100
0-127 Open position (hole)/打开
Prism/棱镜
0-50
128-255 50-100 Prism/棱镜
Prism rotation and indexing/自动调焦
0-4
1311
No rotation/无旋转
1412
0
0-50
50-100
5-50.39
50.39-51.57
51.57-100
0-1.76
19
