Makita 1002BA User manual

1
INSTRUCTION MANUAL
MANUEL D'INSTRUCTION
MANUAL DE INSTRUCCIONES
DOUBLE INSULATION
DOUBLE ISOLATION
DOBLE AISLAMIENTO
IMPORTANT: Read Before Using.
IMPORTANT: Lire avant usage.
IMPORTANTE: Leer antes de usar.
Curved Planer
Rabot Cintrable
Cepillo Corvo
1002BA
002539

2
ENGLISH (Original instructions)
SPECIFICATIONS
Model 1002BA
Planing width 110 mm (4-3/8")
Planing depth 4 mm (5/32")
Minimum radius (Concave) 300 mm (11-13/16")
No load speed (RPM) 15,000/min.
Overall length 339 mm (13-5/16")
Net weight 5.2 kg (11.4 lbs)
• Due to our continuing programme of research and development, the specifications herein are subject to change without notice.
• Specifications may differ from country to country.
• Weight according to EPTA-Procedure 01/2003
USA002-2
GENERAL SAFETY RULES
(For All Tools)
WARNING! Read and understand all instructions.
Failure to follow all instructions listed below, may result in
electric shock, fire and/or serious personal injury.
SAVE THESE INSTRUCTIONS.
Work Area
1.
Keep your work area clean and well lit.
Cluttered benches and dark areas invite accidents.
2. Do not operate power tools in explosive
atmospheres, such as in the presence of
flammable liquids, gases or dust. Power tools
create sparks which may ignite the dust or fumes.
3. Keep bystanders, children, and visitors away
while operating a power tool. Distractions can
cause you to lose control.
Electrical Safety
4. Double insulated tools are equipped with a
polarized plug ( one blade is wider than the
other.) This plug will fit in a polarized outlet
only one way. If the plug does not fit fully in
the outlet, reverse the plug. If it still does not
fit, contact a qualified electrician to install a
polarized outlet. Do not change the plug in any
way. Double insulation eliminates the need for
the three wire grounded power cord and grounded
power supply system.
5. Avoid body contact with grounded surfaces
such as pipes, radiators, ranges and
refrigerators. There is an increased risk of
electric shock if your body is grounded.
6. Do not expose power tools to rain or wet
conditions. Water entering a power tool will
increase the risk of electric shock.
7. Do not abuse the cord. Never use the cord to
carry the tools or pull the plug from an outlet.
Keep cord away from heat, oil, sharp edges or
moving parts. Replace damaged cords
immediately. Damaged cords increase the risk of
electric shock.
8. When operating a power tool outside, use an
outdoor extension cord marked "W-A" or "W".
These cords are rated for outdoor use and reduce
the risk of electric shock.
Personal Safety
9. Stay alert, watch what you are doing and use
common sense when operating a power tool.
Do not use tool while tired or under the
influence of drugs, alcohol, or medication. A
moment of inattention while operating power tools
may result in serious personal injury.
10. Dress properly. Do not wear loose clothing or
jewelry. Contain long hair. Keep your hair,
clothing, and gloves away from moving parts.
Loose clothes, jewelry, or long hair can be caught
in moving parts.
11. Avoid accidental starting. Be sure switch is off
before plugging in. Carrying tools with your
finger on the switch or plugging in tools that have
the switch on invites accidents.
12. Remove adjusting keys or wrenches before
turning the tool on. A wrench or a key that is left
attached to a rotating part of the tool may result in
personal injury.
13. Do not overreach. Keep proper footing and
balance at all times. Proper footing and balance
enables better control of the tool in unexpected
situations.
14. Use safety equipment. Always wear eye
protection. Dust mask, non-skid safety shoes,
hard hat, or hearing protection must be used for
appropriate conditions. Ordinary eye or sun
glasses are NOT eye protection.

3
Tool Use and Care
15.
Use clamps or other practical way to secure
and support the workpiece to a stable platform.
Holding the work by hand or against your body is
unstable and may lead to loss of control.
16. Do not force tool. Use the correct tool for your
application. The correct tool will do the job better
and safer at the rate for which it is designed.
17. Do not use tool if switch does not turn it on or
off. Any tool that cannot be controlled with the
switch is dangerous and must be repaired.
18. Disconnect the plug from the power source
before making any adjustments, changing
accessories, or storing the tool. Such
preventive safety measures reduce the risk of
starting the tool accidentally.
19. Store idle tools out of reach of children and
other untrained persons. Tools are dangerous in
the hands of untrained users.
20. Maintain tools with care. Keep cutting tools
sharp and clean. Properly maintained tools with
sharp cutting edges are less likely to bind and are
easier to control.
21. Check for misalignment or binding of moving
parts, breakage of parts, and any other
condition that may affect the tool’s operation.
If damaged, have the tool serviced before
using. Many accidents are caused by poorly
maintained tools.
22.
Use only accessories that are recommended
by the manufacturer for your model.
Accessories that may be suitable for one tool, may
become hazardous when used on another tool.
Service
23. Tool service must be performed only by
qualified repair personnel. Service or
maintenance performed by unqualified personnel
could result in a risk of injury.
24. When servicing a tool, use only identical
replacement parts. Follow instructions in the
Maintenance section of this manual. Use of
unauthorized parts or failure to follow Maintenance
instructions may create a risk of electric shock or
injury.
USE PROPER EXTENSION CORD. Make sure your
extension cord is in good condition. When using an
extension cord, be sure to use one heavy enough to
carry the current your product will draw. An
undersized cord will cause a drop in line voltage
resulting in loss of power and overheating. Table 1
shows the correct size to use depending on cord
length and nameplate ampere rating. If in doubt, use
the next heavier gage. The smaller the gage number,
the heavier the cord.
Table 1: Minimum gage for cord
Ampere Rating Volts Total length of cord in feet
120 V 25 ft. 50 ft. 100 ft. 150 ft.
More Than Not More Than AWG
0 6 18 16 16 14
18 16 14 12610
10 12 16 16 14 12
12 16 14 12 Not Recommended
000173
USB042-2
SPECIFIC SAFETY RULES
DO NOT let comfort or familiarity with product
(gained from repeated use) replace strict adherence
to planer safety rules. If you use this tool unsafely or
incorrectly, you can suffer serious personal injury.
1. Rags, cloth, cord, string and the like should
never be left around the work area.
2. Avoid cutting nails. Inspect for and remove all
nails from the workpiece before operation.
3. Use only sharp blades. Handle the blades very
carefully.
4. Be sure the blade installation bolts are
securely tightened before operation.
5. Hold the tool firmly with both hands.
6. Keep hands away from rotating parts.
7. Before using the tool on an actual workpiece,
let it run for a while. Watch for vibration or
wobbling that could indicate poor installation
or a poorly balanced blade.
8. Make sure the blade is not contacting the
workpiece before the switch is turned on.
9. Wait until the blade attains full speed before
cutting.
10. Keep at least 200 mm (8") away from the tool
at all times.
11. Always switch off and wait for the blades to
come to a complete stop before any adjusting.
12. Never stick your finger into the chip chute.
Chute may jam when cutting damp wood.
Clean out chips with a stick.

4
13. Do not leave the tool running. Operate the tool
only when hand-held.
14. When leaving the planer, switch off and set it
with the front base up on a wooden block, so
that the blades do not contact anything.
15. Always change both blades or covers on the
drum, otherwise the resulting imbalance will
cause vibration and shorten tool life.
16. Wait for complete run-down before putting the
tool aside.
17. Use only Makita blades specified in this
manual.
18. Some material contains chemicals which may
be toxic. Take caution to prevent dust
inhalation and skin contact. Follow material
supplier safety data.
SAVE THESE INSTRUCTIONS.
WARNING:
MISUSE or failure to follow the safety rules stated in
this instruction manual may cause serious personal
injury.
USD201-2
Symbols
The followings show the symbols used for tool.
･volts
･amperes
･hertz
･alternating current
･no load speed
･Class II Construction
･revolutions or reciprocation per minute
FUNCTIONAL DESCRIPTION
CAUTION:
• Always be sure that the tool is switched off and
unplugged before adjusting or checking function on
the tool.
Adjusting front base
1
2
3
002599
The front base is factory-adjusted to allow concave cuts
with a radios of 320 mm (12 - 5/8"). For concave cuts with
the tool's minimum radios of 300 mm (11 - 3/4") loosen
the wing bolt on either side and raise the front base as far
as it will go. Then retighten the two wing bolts firmly to
secure the front base.
Adjusting depth of cut
1
002546
Depth of cut may be adjusted by simply turning the knob
on the front of the tool.
Switch action
1
2
002550
1. Switch trigger
2. Lock button
1. Knob
1. Wing bolt
2. Front base
3. Wing bolt

5
CAUTION:
• Before plugging in the tool, always check to see
that the switch trigger actuates properly and returns
to the "OFF" position when released.
• Switch can be locked in "ON" position for ease of
operator comfort during extended use. Apply
caution when locking tool in "ON" position and
maintain firm grasp on tool.
To start the tool, simply pull the switch trigger. Release
the switch trigger to stop.
For continuous operation, pull the switch trigger and then
push in the lock button.
To stop the tool from the locked position, pull the switch
trigger fully, then release it.
ASSEMBLY
CAUTION:
• Always be sure that the tool is switched off and
unplugged before carrying out any work on the tool.
Removing or installing planer blades
002554
CAUTION:
• Tighten the blade installation bolts carefully when
attaching the blades to the tool. A loose installation
bolt can be dangerous. Always check to see they
are tightened securely.
• Handle the blades very carefully. Use gloves or
rags to protect your fingers or hands when
removing or installing the blades.
• Use only the Makita wrench provided to remove or
install the blades. Failure to do so may result in
overtightening or insufficient tightening of the
installation bolts. This could cause an injury.
To remove the blades on the drum, unscrew the four
installation bolts with the socket wrench. The drum cover
comes off together with the blades.
To install the blades, first clean out all chips or foreign
matter adhering to the drum or blades. Use blades of the
same dimensions and weight, or drum
oscillation/vibration will result, causing poor planing
action and, eventually, tool breakdown.
1
2
3
4
5
002555
Place the blade on the gauge base so that the blade
edge is perfectly flush with the inside edge of the gauge
plate. Place the adjusting plate on the blade, then simply
press in the heel of the adjusting plate flush with the back
side of the gauge base and tighten two screws on the
adjusting plate. Now slip the heel of the adjusting plate
into the drum groove, then fit the drum cover on it.
Tighten all the installation bolts evenly and alternately
with the socket wrench.
1
2
3
4
5
6
78
9
002556
OPERATION
Hold the tool firmly with both hands. Switch on and wait
until the blades attain full speed. Then move the tool
gently forward on the workpiece surface.
The speed and depth of cut determine the kind of finish.
The planer keeps cutting at a speed that will not result in
jamming by chips. For rough cutting, the depth of cut can
be increased, while for a good finish you should reduce
the depth of cut and advance the tool more slowly.
MAINTENANCE
CAUTION:
• Always be sure that the tool is switched off and
unplugged before attempting to perform inspection
or maintenance.
• Never use gasoline, benzine, thinner, alcohol or the
like. Discoloration, deformation or cracks may
result.
Sharpening the planer blades
Always keep your blades sharp for the best performance
possible. Use the sharpening holder to remove nicks and
produce a fine edge.

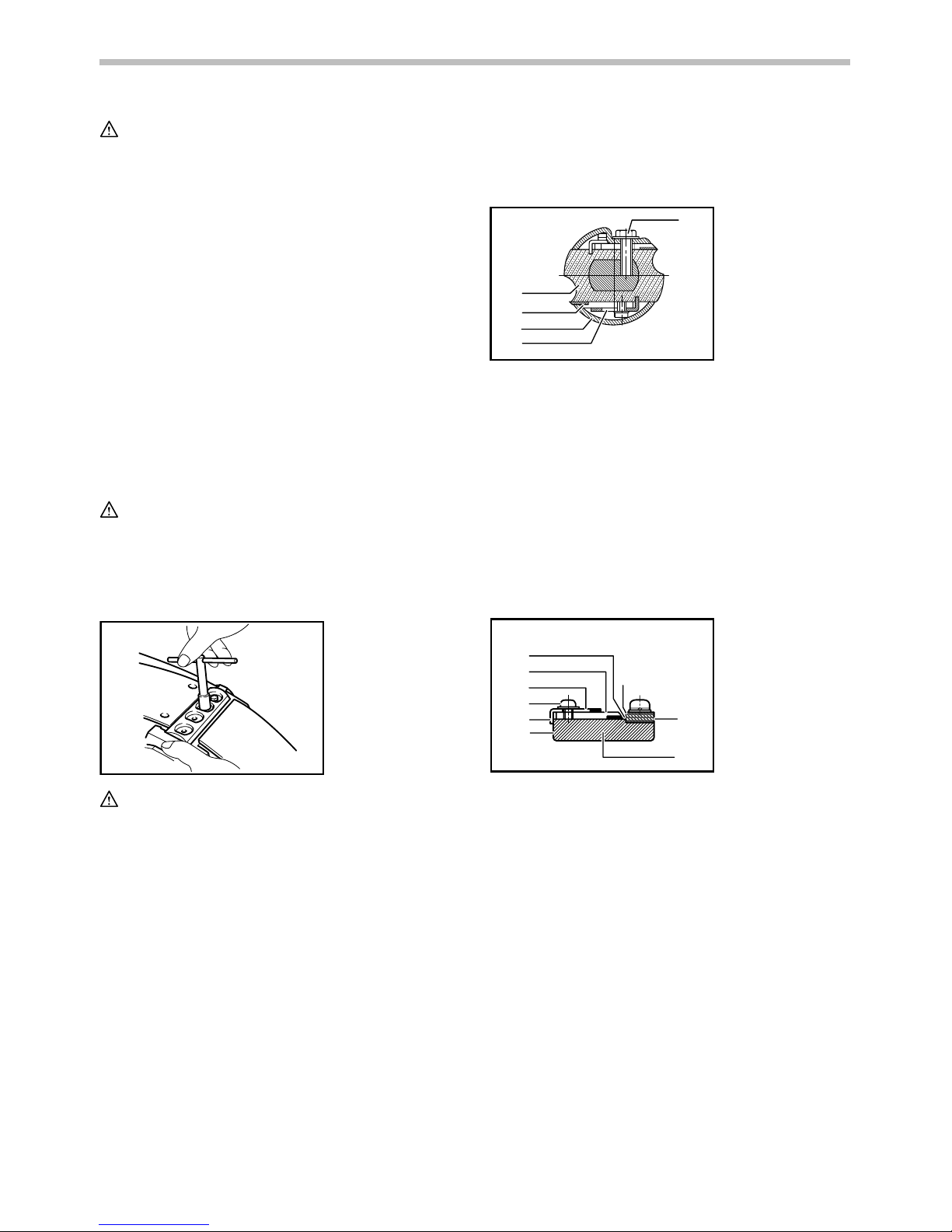

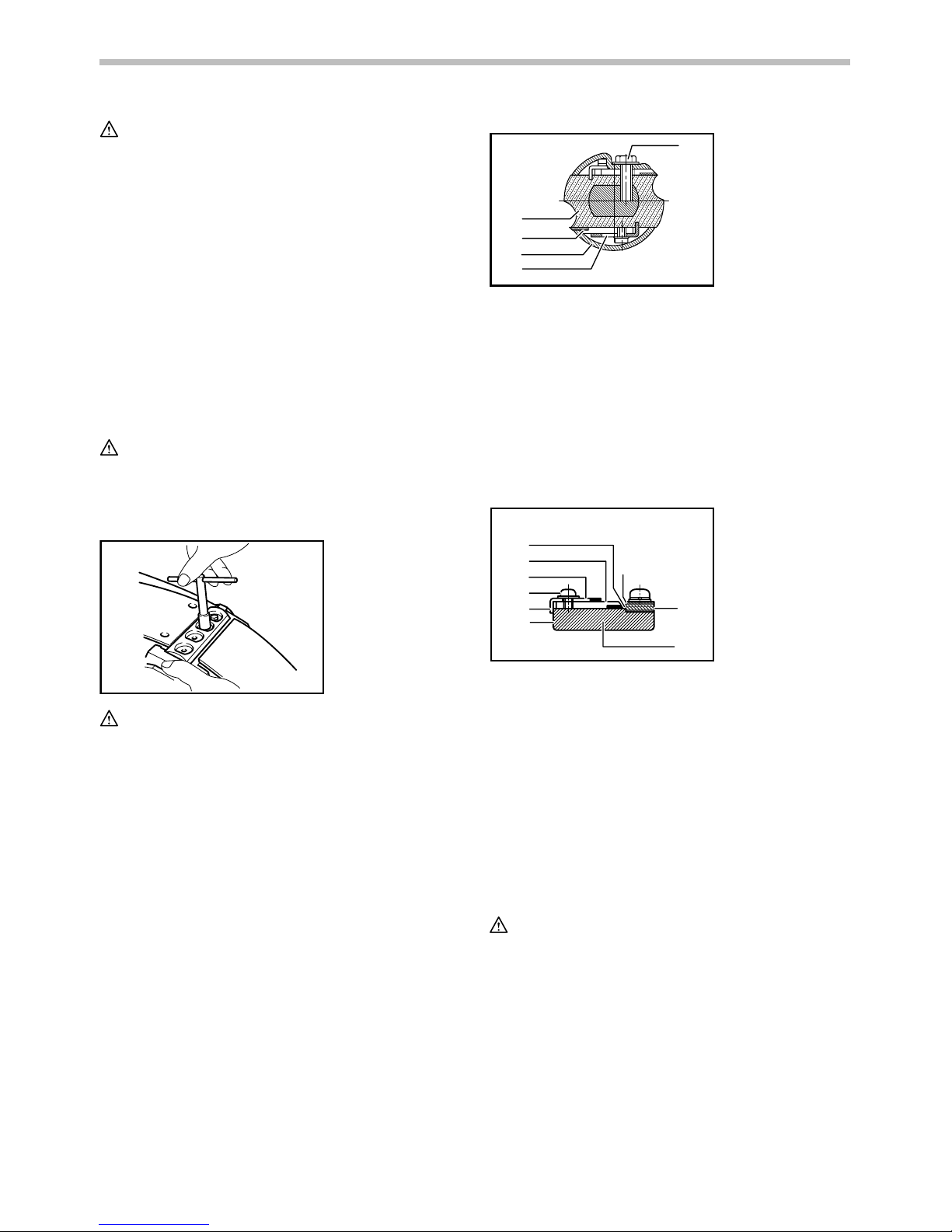

1. Inside edge of
gauge plate
2. Blade edge
3. Planer blade
4. Adjusting plate
5. Screws
6. Heel
7. Back side of
gauge base
8. Gauge plate
9. Gau
g
e base
1. Bolts
2. Drum
3. Planer blade
4. Drum cover
5. Adjusting plate

6
1
002588
First, loosen the two wing nuts on the holder and insert
the blades (A) and (B), so that they contact the sides (C)
and (D). Then tighten the wing nuts.
1
2
34
5
002589
Immerse the dressing stone in water for 2 or 3 minutes
before sharpening. Hold the holder so that the blades
both contact the dressing stone for simultaneous
sharpening at the same angle.
002590
Replacing carbon brushes
1
001145
Remove and check the carbon brushes regularly.
Replace when they wear down to the limit mark. Keep
the carbon brushes clean and free to slip in the holders.
Both carbon brushes should be replaced at the same
time. Use only identical carbon brushes.
Use a screwdriver to remove the chip cover.
1
2
002593
Use a screwdriver to remove the brush holder caps. Take
out the worn carbon brushes, insert the new ones and
secure the brush holder caps.
1
002594
To maintain product SAFETY and RELIABILITY, repairs,
any other maintenance or adjustment should be
performed by Makita Authorized or Factory Service
Centers, always using Makita replacement parts.
OPTIONAL ACCESSORIES
CAUTION:
• These accessories or attachments are
recommended for use with your Makita tool
specified in this manual. The use of any other
accessories or attachments might present a risk of
injury to persons. Only use accessory or
attachment for its stated purpose.
If you need any assistance for more details regarding
these accessories, ask your local Makita Service Center.
• High-speed steel Planer blade
• Tungsten-carbide Planer blade (For longer blade
life)
• Sharpening holder assembly
• Blade gauge
• Socket wrench
NOTE:
• Some items in the list may be included in the tool
package as standard accessories. They may differ
from country to country.
1. Brush holder cap
1. Screwdriver
2. Chip cover
1. Limit mark
1. Wing nut
2. Blade (A)
3. Blade (B)
4. Side (D)
5. Side (C)
1. Sharpening
holder

7
MAKITA LIMITED ONE YEAR WARRANTY
Warranty Policy
Every Makita tool is thoroughly inspected and tested
before leaving the factory. It is warranted to be free of
defects from workmanship and materials for the period
of ONE YEAR from the date of original purchase.
Should any trouble develop during this one year period,
return the COMPLETE tool, freight prepaid, to one of
Makita’s Factory or Authorized Service Centers. If
inspection shows the trouble is caused by defective
workmanship or material, Makita will repair (or at our
option, replace) without charge.
This Warranty does not apply where:
IN NO EVENT SHALL MAKITA BE LIABLE FOR ANY
INDIRECT, INCIDENTAL OR CONSEQUENTIAL
DAMAGES FROM THE SALE OR USE OF THE
PRODUCT. THIS DISCLAIMER APPLIES BOTH
DURING AND AFTER THE TERM OF THIS
WARRANTY.
MAKITA DISCLAIMS LIABILITY FOR ANY IMPLIED
WARRANTIES, INCLUDING IMPLIED WARRANTIES
OF "MERCHANTABILITY" AND "FITNESS FOR A
SPECIFIC PURPOSE," AFTER THE ONE YEAR TERM
OF THIS WARRANTY.
This Warranty gives you specific legal rights, and you
may also have other rights which vary from state to
state. Some states do not allow the exclusion or
limitation of incidental or consequential damages, so
the above limitation or exclusion may not apply to you.
Some states do not allow limitation on how long an
implied warranty lasts, so the above limitation may not
apply to you.
repairs have been made or attempted by others:
repairs are required because of normal wear and
tear:
the tool has been abused, misused or improperly
maintained:
alterations have been made to the tool.
EN0006-1

8
FRANÇAIS (Mode d’emploi original)
SPÉCIFICATIONS
Modèle 1002BA
Largeur de rabotage 110 mm (4-3/8")
Profondeur de rabotage 4 mm (5/32")
Rayon minimum (concave) 300 mm (11-13/16")
Vitesse à vide (T/MIN) 15 000 /min.
Longueur totale 339 mm (13-5/16")
Poids net 5,2 kg (11,4 lbs)
• Étant donné l'évolution constante de notre programme de recherche et de développement, les spécifications contenues dans ce
manuel sont sujettes à modification sans préavis.
• Les spécifications peuvent varier suivant les pays.
• Poids conforme à la procédure EPTA du 01/2003
USA002-2
Règles de sécurité générales
(POUR TOUS LES OUTILS)
MISE EN GARDE ! Assurez-vous d'avoir lu et
compris toutes les instructions. Il y a risque de choc
électrique, d'incendie et/ou de blessure grave si les
instructions ci-dessous ne sont pas respectées.
CONSERVEZ CE MODE
D'EMPLOI.
Zone de travail
1. Maintenez votre aire de travail propre et bien
éclairée. Les établis encombrés et les aires de
travail sombres ouvrent la porte aux accidents.
2. N'utilisez pas les outils électriques dans les
atmosphères explosives, par exemple en
présence de liquides, gaz ou poussières
inflammables. Les outils électriques produisent
des étincelles au contact desquelles la poussière
ou les vapeurs peuvent s'enflammer.
3. Tenez à distance les curieux, les enfants et les
visiteurs pendant que vous travaillez avec un
outil électrique. Ils pourraient vous distraire et
vous faire perdre la maîtrise de l'outil.
Sécurité en matière d'électricité
4. Les outils à double isolation sont équipés
d'une fiche polarisée (une des lames est plus
large que l'autre), qui ne peut se brancher que
d'une seule façon dans une prise polarisée. Si
la fiche n'entre pas parfaitement dans la prise,
inversez sa position ; si elle n'entre toujours
pas bien, demandez à un électricien qualifié
d'installer une prise de courant polarisée. Ne
modifiez pas la fiche de l'outil. La double
isolation élimine le besoin d'un cordon
d'alimentation à trois fils avec mise à la terre ainsi
que d'une prise de courant mise à la terre.
5. Évitez tout contact corporel avec des surfaces
mises à la terre (tuyauterie, radiateurs,
cuisinières, réfrigérateurs, etc.). Le risque de
choc électrique est plus grand si votre corps est en
contact avec la terre.
6. N'exposez pas les outils électriques à la pluie
ou à l'eau. La présence d'eau dans un outil
électrique augmente le risque de choc électrique.
7. Ne maltraitez pas le cordon. Ne transportez
pas l'outil par son cordon et ne débranchez
pas la fiche en tirant sur le cordon. Gardez le
cordon à l'écart de la chaleur, de l'huile, des
bords tranchants et des pièces en mouvement.
Remplacez immédiatement un cordon
endommagé. Un cordon endommagé augmente
le risque de choc électrique.
8. Lorsque vous utilisez un outil électrique à
l'extérieur, employez un prolongateur pour
l'extérieur marqué "W-A" ou "W". Ces cordons
sont faits pour être utilisés à l'extérieur et réduisent
le risque de choc électrique.
Sécurité personnelle
9.
Restez alerte, attentif à vos gestes, et faites
preuve de bon sens lorsque vous utilisez un
outil électrique. Évitez d'utiliser l'outil lorsque
vous êtes fatigué ou sous l'influence de
drogues, d'alcool ou de médicaments.
Tout
moment d'inattention pendant l'utilisation d'un outil
électrique comporte un risque de blessure grave.
10. Habillez-vous convenablement. Ne portez ni
vêtements flottants ni bijoux. Confinez les
cheveux longs. N'approchez jamais les
cheveux, les vêtements ou les gants des
pièces en mouvement. Des vêtements flottants,
des bijoux ou des cheveux longs risquent d'être
happés par des pièces en mouvement.

9
11. Méfiez-vous d'un démarrage accidentel. Avant
de brancher l'outil, assurez-vous que son
interrupteur est en position d'arrêt. En
transportant l'outil avec le doigt sur l'interrupteur
ou en branchant un outil dont l'interrupteur est en
position de marche, vous ouvrez toute grande la
porte aux accidents.
12. Enlevez les clés de réglage ou de serrage
avant de démarrer l'outil. Une clé laissée dans
une pièce tournante de l'outil peut provoquer des
blessures.
13. Ne vous penchez pas trop en avant. Maintenez
un bon appui et restez en équilibre en tout
temps. Un bonne stabilité vous permet de mieux
réagir à une situation inattendue.
14. Utilisez des accessoires de sécurité. Portez
toujours un protecteur pour la vue. Selon les
conditions, portez aussi un masque antipoussière,
des bottes de sécurité antidérapantes, un casque
protecteur et/ou une protection d'oreille. Les
lunettes ordinaires et les lunettes de soleil NE
constituent PAS un protecteur pour la vue.
Utilisation et entretien des outils
15.
Immobilisez le matériau sur une surface stable
au moyen de brides ou de toute autre façon
adéquate.
Le fait de tenir la pièce avec la main ou
contre votre corps offre une stabilité insuffisante et
peut entraîner une perte de maîtrise de l'outil.
16. Ne forcez pas l'outil. Utilisez un outil qui
convient au travail à effectuer. Si vous utilisez le
bon outil et respectez le régime pour lequel il a été
conçu, il effectuera un travail de meilleure qualité
et de façon plus sûre.
17. N'utilisez pas un outil si son interrupteur est
bloqué. Un outil que vous ne pouvez pas
commander par son interrupteur est dangereux et
doit être réparé.
18. Débranchez la fiche de l'outil avant d'effectuer
un réglage, de changer d'accessoire ou de
ranger l'outil. De telles mesures préventives de
sécurité réduisent le risque de démarrage
accidentel de l'outil.
19. Une fois l'utilisation de l'outil terminée,
rangez-le hors de portée des enfants et
personnes qui en ignorent le fonctionnement.
Les outils représentent un danger entre les mains
de personnes qui n'en connaissent pas le mode
d'utilisation.
20. Prenez soin de bien entretenir les outils. Les
outils de coupe doivent être toujours bien
affûtés et propres. Des outils bien entretenus,
dont les arêtes sont bien tranchantes, sont moins
susceptibles de coincer et plus faciles à diriger.
21. Assurez-vous que les pièces mobiles ne sont
pas désalignées ou coincées, qu'aucune pièce
n'est cassée et que l'outil n'a subi aucun
dommage affectant son bon fonctionnement.
Le cas échéant, faites réparer l'outil avant de
l'utiliser. De nombreux accidents sont causés par
des outils mal entretenus.
22. N'utilisez que des accessoires que le fabricant
recommande pour votre modèle d'outil.
Certains accessoires peuvent convenir à un outil,
mais être dangereux avec un autre.
Réparation
23. La réparation des outils électriques doit être
confiée à un réparateur qualifié. La réparation
ou l'entretien effectué par du personnel non
qualifié risque d'entraîner des blessures.
24. Pour la réparation d'un outil, des pièces
identiques aux pièces d'origine doivent être
utilisées. Suivez les directives données à la
section ≪ENTRETIEN≫de ce manuel. L'emploi
de pièces non autorisées ou le non-respect des
instructions d'entretien peut créer un risque de
choc électrique ou de blessures.
UTLISEZ UN CORDON PROLONGATEUR ADÉQUAT.
Assurez-vous que le cordon prolongateur est en bon
état. Lors de l'utilisation d'un cordon prolongateur,
utilisez sans faute un cordon assez gros pour
conduire le courant que l'outil nécessite. Un cordon
trop petit provoquera une baisse de tension de
secteur, résultant en une perte de puissance et une
surchauffe. Le Tableau 1 indique la dimension
appropriée de cordon selon sa longueur et selon
l'intensité nominale indiquée sur la plaque
signalétique. En cas de doute sur un cordon donné,
utilisez le cordon suivant (plus gros). Plus le numéro
de gabarit indiqué est petit, plus le cordon est gros.

10
Tableau 1. Gabarit minimum du cordon
Intensité nominale Volts Longueur totale du cordon en pieds
120 V 25 pi 50 pi 100 pi 150 pi
Plus de Pas plus de Calibre américain des fils
0 6 18 16 16 14
18 16 14 12610
10 12 16 16 14 12
12 16 14 12 Non recommandé
000173
USB042-2
RÈGLES DE SÉCURITÉ
PARTICULIÈRES
NE vous laissez PAS tromper (au fil d'une utilisation
répétée) par un sentiment d'aisance et de familiarité
avec le produit, en négligeant le respect rigoureux
des consignes de sécurité qui accompagnent la
raboteuse. L'utilisation non sécuritaire ou incorrecte
de cet outil comporte un risque de blessure grave.
1. Ne laissez jamais de chiffons, linges, cordons,
cordes et objets similaires dans la zone de
travail.
2. Évitez les clous. Avant de travailler votre pièce,
inspectez-la et retirez-en tous les clous.
3. N'utilisez que des fers bien affûtés. Manipulez
les fers de façon très prudente.
4.
Assurez-vous que les boulons de maintien des
fers sont bien serrés avant d'utiliser l'outil.
5. Tenez l'outil fermement à deux mains.
6. Gardez les mains éloignées des pièces en
rotation.
7. Avant d'utiliser l'outil sur la pièce, laissez-le
tourner à vide un instant. Soyez attentif à toute
vibration ou sautillement pouvant indiquer
que la lame n'est pas bien installée ou est mal
équilibrée.
8. Assurez-vous que la lame n'entre pas en
contact avec la pièce avant de mettre l'outil
sous tension.
9. Attendez que la lame atteigne sa pleine
vitesse avant de procéder à la coupe.
10. Maintenez en tout temps au moins 200 mm (8")
entre vous et l'outil.
11. Avant de procéder à tout travail de réglage,
coupez toujours le contact de l'outil et
attendez son arrêt complet.
12. N'insérez jamais les doigts dans l'orifice
d'évacuation des copeaux. Il se peut qu'il se
bouche lorsque vous coupez du bois humide.
Retirez alors les copeaux avec un bout de
bâton.
13. N'abandonnez pas l'outil alors qu'il tourne. Ne
faites fonctionner l'outil qu'une fois que vous
l'avez bien en main.
14. Lorsque vous quittez la raboteuse, coupez le
contact et déposez-la en faisant reposer la
semelle avant sur un bloc de bois, de sorte
que les fers n'entrent en contact avec aucune
surface.
15. Changez toujours les deux fers ou contre-fers
du bloc de coupe, en même temps, sinon cela
entraînera un déséquilibre qui provoquera des
vibrations et réduira la durée de service de
l'outil.
16. Avant de mettre l'outil de côté, attendez qu'il
soit complètement arrêté.
17. N'utilisez que les fers Makita spécifiés dans le
présent manuel d'instructions.
18. Certains matériaux contiennent des produits
chimiques qui peuvent être toxiques. Prenez
les précautions nécessaires pour éviter
l'inhalation de ces poussières ou leur contact
avec la peau. Conformez-vous aux consignes
de sécurité du fournisseur du matériau.
CONSERVEZ CE MODE
D'EMPLOI.
AVERTISSEMENT:
Une MAUVAISE UTILISATION de l'outil ou l'ignorance
des consignes de sécurité du présent manuel
d'instructions peuvent entraîner une grave blessure.

11
USD201-2
Symboles
Les symboles utilisés pour l'outil sont indiqués
ci-dessous.
･volts
･ampères
･hertz
･courant alternatif
･vitesse à vide
･construction, catégorie II
･tours ou alternances par minute
DESCRIPTION DU
FONCTIONNEMENT
ATTENTION:
• Assurez-vous toujours que l'outil est hors tension et
débranché avant de l'ajuster ou de vérifier son
fonctionnement.
Réglage de la semelle avant
1
2
3
002599
La semelle avant est réglée en usine pour permettre des
coupes concaves sur un rayon de 320 mm (12-5/8"). Pour
effectuer des coupes concaves avec le rayon minimal de
l'outil, soit 300 mm (11-3/4"), desserrez les boulons à
oreilles des deux côtés et soulevez la semelle avant le
plus possible. Resserrez ensuite fermement les deux
boulons à oreilles pour immobiliser la semelle avant.
Réglage de la profondeur de coupe
1
002546
La profondeur de coupe peut se régler en tournant
simplement le bouton situé sur le devant de l'outil.
Interrupteur
1
2
002550
1. Gâchette
2. Bouton de
verrouillage
1. Bouton
1. Boulon à oreilles
2. Semelle avant
3. Boulon à oreilles

12
ATTENTION:
• Avant de brancher l'outil, assurez-vous toujours
que la gâchette fonctionne correctement et revient
en position d'arrêt une fois relâchée.
• Pour rendre le travail de l'utilisateur plus
confortable lors d'une utilisation prolongée,
l'interrupteur peut être verrouillé en position de
marche. Soyez prudent lorsque vous verrouillez
l'outil en position de marche, et maintenez une
poigne solide sur l'outil.
Pour faire démarrer l'outil, appuyez simplement sur la
gâchette. Pour l'arrêter, relâchez la gâchette.
Pour une utilisation continue, tirez sur la gâchette et
appuyez sur le bouton de verrouillage.
Pour arrêter l'outil alors qu'il est en position verrouillée,
tirez à fond sur la gâchette puis relâchez-la.
ASSEMBLAGE
ATTENTION:
• Avant d'effectuer toute intervention sur l'outil,
assurez-vous toujours qu'il est hors tension et
débranché.
Retrait ou installation des fers de rabot
002554
ATTENTION:
• Serrez soigneusement les boulons de maintien
lorsque vous fixez les fers à l'outil. Un boulon mal
serré représente un danger. Assurez-vous toujours
qu'ils sont fermement serrés.
• Manipulez les fers de façon très prudente. Portez
des gants ou utilisez un chiffon pour protéger vos
doigts ou mains lors du retrait ou de l'installation
des fers.
• Utilisez exclusivement la clé Makita fournie pour
retirer ou installer les fers. Sinon, les boulons de
maintien risquent d'être trop ou pas assez serrés.
Cela comporte un risque de blessure.
Pour retirer les fers du bloc de coupe, dévissez les
quatre boulons de maintien avec la clé à douille. Le
contre-fer se détache avec les fers.
Pour installer les fers, commencez par enlever tous les
copeaux et autres matières adhérant au bloc de coupe
ou aux fers. Utilisez des fers de dimensions et de poids
identiques, faute de quoi cela provoquera des
oscillations/vibrations du bloc de coupe qui entraîneront
un rabotage défectueux ou même une panne de l'outil.
1
2
3
4
5
002555
Placez le fer sur la base du gabarit de sorte que le bord
du fer entre parfaitement en contact avec le bord
intérieur de la plaque de gabarit. Placez l'équerre de
réglage sur le fer, puis poussez simplement le talon de
l'équerre de réglage contre le côté arrière de la base du
gabarit, puis serrez les deux vis de l'équerre de réglage.
Faites alors glisser le talon de l'équerre de réglage dans
l'entaille du bloc de coupe, puis recouvrez ce dernier du
contre-fer. Serrez de manière égale et alternée tous les
boulons de maintien avec la clé à douille.
1
2
3
4
5
6
78
9
002556
UTILISATION
Tenez l'outil fermement à deux mains. Mettez-le en
marche et attendez que les fers aient atteint leur pleine
vitesse. Déplacez ensuite doucement l'outil vers l'avant
sur la surface de la pièce.
Le type de finition obtenu varie suivant la vitesse et la
profondeur de la coupe. Le rabot maintient une vitesse
de coupe telle que sa course ne soit pas entravée par les
copeaux. Pour les coupes grossières vous pouvez
augmenter la profondeur de coupe, tandis que pour
obtenir une finition de qualité il faut réduire la profondeur
de coupe et faire avancer l'outil plus lentement.
1. Bord intérieur de la
plaque de gabarit
2. Bord du fer
3. Fer de rabot
4.
Plaque de réglage
5. Vis
6. Talon
7.
Côté arrière de la
base du gabarit
8. Plaque de gabarit
9. Base du
g
abarit
1. Boulons
2. Bloc de coupe
3. Fer de rabot
4. Contre-fer
5. Plaque de
réglage

13
ENTRETIEN
ATTENTION:
• Assurez-vous toujours que l'outil est hors tension et
débranché avant d'y effectuer tout travail
d'inspection ou d'entretien.
• N'utilisez jamais d'essence, de benzine, de solvant,
d'alcool ou d'autres produits similaires. Une
décoloration, une déformation, ou la formation de
fissures peuvent en découler.
Affûtage des fers du rabot
Gardez toujours vos fers bien affûtés afin d'obtenir une
efficacité maximum. Utilisez le porte-fer d'affûtage pour
supprimer les crans et avoir le tranchant le plus fin.
1
002588
Tout d'abord relâchez les deux écrous à oreilles du
porte-fer et insérez les fers (A) et (B), de sorte qu'ils
soient au contact des faces (C) et (D). Serrez ensuite les
écrous.
1
2
34
5
002589
Immergez dans l'eau la pierre à aiguiser 2 ou 3 minutes
avant d'affûter. Tenez le porte-fer de façon que les deux
fers soient au contact de la pierre et que l'affûtage se
fasse simultanément et selon le même angle.
002590
Remplacement des charbons
1
001145
Retirez et vérifiez régulièrement les charbons.
Remplacez-les lorsqu'ils sont usés jusqu'au trait de limite
d'usure. Maintenez les charbons propres et en état de
glisser aisément dans les porte-charbon. Les deux
charbons doivent être remplacés en même temps.
N'utilisez que des charbons identiques.
Utilisez un tournevis pour retirer le couvercle à copeaux.
1
2
002593
Utilisez un tournevis pour retirer les bouchons de
porte-charbon. Enlevez les charbons usés, insérez-en
de nouveaux et revissez solidement les bouchons de
porte-charbon.
1
002594
Pour maintenir la SÉCURITÉ et la FIABILITÉ du produit,
les réparations, tout autre travail d'entretien ou de
réglage doivent être effectués dans un centre de service
Makita agréé ou un centre de service de l'usine Makita,
exclusivement avec des pièces de rechange Makita.
1. Bouchon de
porte-charbon
1. Tournevis
2. Couvercle à
copeaux
1. Trait de limite
d'usure
1. Écrou à oreilles
2. Rabot (A)
3. Rabot (B)
4. Côté (D)
5. Côté (C)
1. Support
d’affûtage

14
ACCESSOIRES EN OPTION
ATTENTION:
• Ces accessoires ou pièces complémentaires sont
recommandés pour l'utilisation avec l'outil Makita
spécifié dans ce mode d'emploi. L'utilisation de tout
autre accessoire ou pièce complémentaire peut
comporter un risque de blessure. N'utilisez les
accessoires ou pièces qu'aux fins auxquelles ils ont
été conçus.
Si vous désirez obtenir plus de détails concernant ces
accessoires, veuillez contacter le centre de service
après-vente Makita le plus près.
• Fer de rabot en acier pour rabotage rapide
• Fer de rabot en carbure de tungstène (pour une
durée de service prolongée des fers)
• Ensemble de porte-fer d'affûtage
• Gabarit de fer
• Clé à douille
NOTE:
• Certains éléments de la liste peuvent être inclus
avec l'outil comme accessoires standard. Ils
peuvent varier suivant les pays.
GARANTIE LIMITÉE D’UN AN MAKITA
Politique de garantie
Chaque outil Makita est inspecté rigoureusement et
testé avant sa sortie d’usine. Nous garantissons qu’il
sera exempt de défaut de fabrication et de vice de
matériau pour une période d’UN AN à partir de la date
de son achat initial. Si un problème quelconque devait
survenir au cours de cette période d’un an, veuillez
retourner l’outil COMPLET, port payé, à une usine ou à
un centre de service après-vente Makita. Makita
réparera l’outil gratuitement (ou le remplacera, à sa
discrétion) si un défaut de fabrication ou un vice de
matériau est découvert lors de l’inspection.
Cette garantie ne s’applique pas dans les cas où:
MAKITA DÉCLINE TOUTE RESPONSABILITÉ POUR
TOUT DOMMAGE ACCESSOIRE OU INDIRECT LIÉ À
LA VENTE OU À L’UTILISATION DU PRODUIT. CET
A
VIS DE NON-RESPONSABILITÉ S’APPLIQUE À LA
FOIS PENDANT ET APRÈS LA PÉRIODE COUVERTE
PAR CETTE GARANTIE.
MAKITA DÉCLINE TOUTE RESPONSABILITÉ QUANT
À
TOUTE GARANTIE TACITE, INCLUANT LES
GARANTIES TACITES DE “QUALITÉ MARCHANDE”
ET “ADÉQUATION À UN USAGE PARTICULIER”
A
PRÈS LA PÉRIODE D’UN AN COUVERTE PAR
CETTE GARANTIE.
Cette garantie vous donne des droits spécifiques
reconnus par la loi, et possiblement d’autres droits, qui
varient d’un État à l’autre. Certains États ne permettant
pas l’exclusion ou la limitation des dommages
accessoires ou indirects, il se peut que la limitation ou
exclusion ci-dessus ne s’applique pas à vous. Certains
États ne permettant pas la limitation de la durée
d’application d’une garantie tacite, il se peut que la
limitation ci-dessus ne s’applique pas à vous.
des réparations ont été effectuées ou tentées par
un tiers:
des réparations s’imposent suite à une usure
normale:
l’outil a été malmené, mal utilisé ou mal entretenu:
l’outil a subi des modifications.
EN0006-1

15
ESPAÑOL (Instrucciones originales)
ESPECIFICACIONES
Modelo 1002BA
Ancho de cepillado 110 mm (4-3/8")
Profundidad de cepillado 4 mm (5/32")
Radio mínimo (cóncavo) 300 mm (11-13/16")
Velocidad sin carga (r.p.m.) 15 000 r/min
Longitud total 339 mm (13-5/16")
Peso neto 5,2 kg (11,4 lbs)
• Debido a nuestro programa continuo de investigación y desarrollo, las especificaciones aquí dadas están sujetas a cambios sin
previo aviso.
• Las especificaciones pueden ser diferentes de país a país.
• Peso de acuerdo al procedimiento de EPTA-01/2003
USA002-2
NORMAS GENERALES DE
SEGURIDAD
(Para todas las herramientas)
¡ADVERTENCIA! Lea y entienda todas las
instrucciones. El no seguir todas las instrucciones
listadas abajo, podrá resultar en una descarga eléctrica,
incendio y/o heridas personales graves.
GUARDE ESTAS
INSTRUCCIONES.
Área de trabajo
1. Mantenga el área de trabajo limpia y bien
iluminada. Las áreas oscuras y mesas de trabajo
desordenadas son propensas a accidentes.
2. No utilice las herramientas eléctricas en
atmósferas explosivas, tal como en la
presencia de líquidos, gases o polvo
inflamables. Las herramientas eléctricas crean
chispas que pueden prender fuego al polvo o los
humos.
3. Mantenga a los curiosos, niños, y visitantes
alejados mientras utiliza una herramienta
eléctrica. Las distracciones le pueden hacer
perder el control.
Seguridad eléctrica
4. Las herramientas doblemente aisladas están
equipadas con una clavija polarizada (uno de
los bornes es más ancho que el otro.) Esta
clavija encajará en una toma de corriente
polarizada en un sentido solamente. Si la
clavija no encaja totalmente en la toma de
corriente, invierta la clavija. Si aún así no
encaja, póngase en contacto con un
electricista cualificado para que le instale una
toma de corriente polarizada. No modifique la
clavija de ninguna forma. El doble aislamiento
elimina la necesidad de disponer de un cable
de alimentación de tres hilos conectado a tierra y
de un sistema de suministro de corriente
conectado a tierra.
5.
Evite tocar con el cuerpo superficies
conectadas a tierra tales como tubos,
radiadores, hornillos y refrigeradores.
Si su
cuerpo está puesto a tierra existirá un mayor
riesgo de que se produzca una descarga eléctrica.
6.
No exponga las herramientas eléctricas a la
lluvia ni a condiciones húmedas.
La entrada de
agua en una herramienta eléctrica aumentará el
riesgo de que se produzca una descarga eléctrica.
7. No maltrate el cable. No utilice nunca el cable
para transportar, tirar o desconectar la
herramienta eléctrica. Mantenga el cable
alejado del calor, aceite, bordes cortantes o
partes en movimiento. Los cables dañados o
enredados aumentarán el riesgo de que se
produzca una descarga eléctrica.
8. Cuando opere una herramienta eléctrica al
aire libre, utilice un cable externo marcado
"W-A" o "W". Estos cables están clasificados
para uso externo y reducen el riesgo de sufrir una
descarga eléctrica.
Seguridad personal
9. Manténgase alerta, mire lo que está haciendo
y use el sentido común cuando esté utilizando
una herramienta. No utilice la herramienta si
está cansado, o si se encuentra bajo los
efectos de drogas, alcohol o medicamentos.
Un momento de distracción durante el manejo de
las herramientas puede ocasionarle graves
heridas.
10. Use la vestimenta adecuada. No use ropa floja
ni alhajas. Use el cabello recogido. Mantenga
el cabello, la ropa y los guantes alejados de
las partes móviles. La ropa, las alhajas o el

16
cabello largo pueden quedar atrapados en dichas
partes móviles.
11. Evite los arranques indeseados. Asegúrese de
que el interruptor esté en la posición apagada
antes de conectar la herramienta. El transportar
herramientas eléctricas con el dedo en el
interruptor o el conectar herramientas eléctricas
que tengan el interruptor en posición encendida
invita a accidentes.
12. Retire las llaves de ajuste y de apriete antes
de encender la herramienta. Una llave de ajuste
o llave de apriete que sea dejada puesta en una
parte giratoria de la herramienta podrá resultar en
heridas personales.
13. No utilice la herramienta donde no alcance.
Mantenga los pies sobre suelo firme y el
equilibrio en todo momento. El mantener los
pies sobre suelo firme y el equilibrio permiten un
mejor control de la herramienta en situaciones
inesperadas.
14.
Utilice equipos de seguridad. Utilice siempre
protección ocular.
Deben utilizarse máscaras
para protegerse del polvo, calzado de seguridad
antideslizante, casco rígido o protección auditiva
para condiciones apropiadas. Los anteojos
comunes o para el sol NO son gafas de seguridad.
Uso y cuidado de la herramienta
15. Utilice tornillos de ajuste u otra manera
práctica de asegurar y sostener la pieza sobre
una plataforma estable. Sostener la pieza con la
mano o contra su cuerpo es un método inestable y
puede hacer que pierda el control.
16. No force la herramienta. Utilice la herramienta
correcta para su aplicación. La herramienta
adecuada hará un trabajo mejor y más seguro a la
velocidad para la que ha sido fabricada.
17.
No utilice la herramienta si ésta no se enciende
o apaga accionando el interruptor.
Una
herramienta que no se puede controlar mediante el
interruptor es peligrosa y debe ser reparada.
18. Desconecte la clavija de la toma de corriente
antes de hacer ajustes, cambiar accesorios, o
guardar la herramienta. Tales medidas de
seguridad preventiva reducirán el riesgo de que la
herramienta pueda ser puesta en marcha por
descuido.
19. Guarde las herramientas que no se utilicen
lejos del alcance de los niños o de personas
que no estén capacitadas para manejarlas. Las
herramientas son peligrosas si están en manos de
usuarios inexpertos.
20. Realice el mantenimiento a las herramientas
eléctricas. Compruebe que no haya partes
móviles desalineadas o estancadas, rotura de
partes, y cualquier otra condición que pueda
afectar al funcionamiento de las herramientas
eléctricas. Si la herramienta eléctrica está
dañada, haga que se la reparen antes de
utilizarla. Muchos accidentes son ocasionados
por herramientas eléctricas con un mal
mantenimiento.
21. Mantenga las herramientas de corte afiladas y
limpias. Las herramientas de corte con buen
mantenimiento y con los bordes de corte afilados
son menos propensas a estancarse y más fáciles
de controlar.
22.
Utilice solamente accesorios que estén
recomendados por el fabricante para su
modelo.
Los accesorios que puedan ser
apropiados para una herramienta, podrán resultar
peligrosos cuando se utilicen con otra herramienta.
Servicio de mantenimiento
23. La reparación de la herramienta debe ser
realizada sólo por personal de reparaciones
calificado. La reparación o el mantenimiento
realizados por personal no calificado pueden
significar el riesgo de sufrir heridas.
24. Cuando haga el servicio a una herramienta,
utilice solamente piezas de repuesto
originales. Siga las instrucciones de la
sección de Mantenimiento de este manual. La
utilización de piezas no autorizadas o el no seguir
las instrucciones de mantenimiento podrá crear un
riesgo de descargas eléctricas o heridas.
UTILICE CABLES DE EXTENSIÓN APROPIADOS.
Asegúrese de que su cable de extensión esté en
buenas condiciones. Cuando utilice un cable de
extensión, asegúrese de utilizar uno del calibre
suficiente para conducir la corriente que demande el
producto. Un cable de calibre inferior ocasionará
una caída en la tensión de línea que resultará en una
pérdida de potencia y sobrecalentamiento. La Tabla
1 muestra el tamaño correcto a utilizar dependiendo
de la longitud del cable y el amperaje nominal
indicado en la placa de características. Si no está
seguro, utilice el siguiente calibre más potente.
Cuanto menor sea el número de calibre, más
potente será el cable.

17
Tabla 1. Calibre mínimo para el cable
Volts Longitud total del cable en metros
120 V~
7,6 m (25 ft) 15,2 m (50 ft) 30,4 m (100 ft) 45,7 m (150 ft)
Más de No más de Calibre del cable (AWG)
0A 6A 18161614
18 16 14 126 A 10 A
10 A 12 A 16 16 14 12
12 A 16 A 14 12 No se recomienda
Amperaje nominal
000173
USB042-2
NORMAS ESPECÍFICAS DE
SEGURIDAD
Advertencias y precauciones
NO deje que la comodidad o familiaridad con el
producto (a base de utilizarlo repetidamente)
sustituya la estricta observancia de las normas de
seguridad para el uso de la acepilladora. Si utiliza
esta herramienta de forma no segura o incorrecta,
podrá sufrir graves heridas lesiones.
1. Nunca se deben dejar trapos, paños, cuerdas
o cordeles en el área de trabajo.
2. Evite cortar clavos. Inspeccione y quite todos
los clavos de la pieza de trabajo antes de la
operación.
3. Utilice sólo cuchillas de corte afiladas.
Manipule las cuchillas con mucho cuidado.
4. Asegúrese de que los pernos de instalación
del disco estén firmemente ajustados antes de
utilizar la herramienta.
5. Sujete la herramienta firmemente con ambas
manos.
6. Mantenga las manos alejadas de las piezas
giratorias.
7. Antes de utilizar la herramienta en una pieza
de trabajo definitiva, déjela funcionar durante
un rato. Observe para ver si hay vibración o
bambamboleo que pueda indicar una
incorrecta instalación o un desequilibrio de
las cuchillas.
8. Asegúrese de que las cuchillas no estén
haciendo contacto con la pieza de trabajo
antes de activar el interruptor.
9. Espere hasta que las cuchillas alcancen plena
velocidad antes de cortar.
10. Manténgase a por lo menos 200 mm (8") de
distancia de la herramienta en todo momento.
11. Siempre apague la herramienta y espere a que
las cuchillas de corte se detengan por
completo antes de realizar un ajuste.
12. Nunca pase el dedo por el canal de absorción
de virutas. Al cortar madera húmeda, se
pueden atorar partículas en este canal. Limpie
las virutas con un palillo.
13. No deje la herramienta en marcha. Tenga en
marcha la herramienta solamente cuando la
tenga en la mano.
14. Cuando deje el cepillo, apáguelo y colóquelo
con la parte frontal hacia arriba sobre un
bloque de madera, de modo que las hojas no
toquen ningún objeto.
15. Siempre cambie ambas hojas o cubiertas
sobre el tambor, o de lo contrario el
desequilibrio resultante ocasionará
vibraciones que acortarán la vida útil de la
herramienta.
16. Espere a que se complete el ciclo antes de
dejar la herramienta a un lado.
17. Utilice sólo las hojas (cuchillas de corte)
Makita especificadas en este manual.
18. Algunos materiales contienen sustancias
químicas que pueden ser tóxicas. Tome
precauciones para evitar la inhalación de
polvo o que éste tenga contacto con la piel.
Consulte la información de seguridad del
proveedor de los materiales.
GUARDE ESTAS
INSTRUCCIONES.
ADVERTENCIA:
El USO INCORRECTO o el no seguir las normas de
seguridad que se declaran en este instructivo podría
resultar en lesiones personales graves.

18
USD201-2
Símbolos
A continuación se muestran los símbolos utilizados para
la herramienta.
･volts o voltios
･amperes
･hertz
･corriente alterna
･velocidad en vacío o sin carga
･Construcción clase II
･revoluciones o alternaciones por minuto,
frecuencia de rotación.
DESCRIPCIÓN DEL
FUNCIONAMIENTO
PRECAUCIÓN:
• Asegúrese siempre de que la herramienta esté
apagada y desconectada antes de ajustar o
comprobar cualquier función en la misma.
Ajuste de base delantera
1
2
3
002599
La base delantera viene ajustada de fábrica para permitir
cortes cóncavos con radios de 320 mm (12 - 5/8"). Para
cortes cóncavos con los radios mínimos de la
herramienta de 300 mm (11 - 3/4"), afloje el perno de
orejetas a cualquiera de los lados y eleve la base
delantera tanto como sea posible. Luego reajuste los dos
pernos de orejetas con firmeza para fijar la base
delantera.
Ajuste de la profundidad de corte
1
002546
La profundidad de corte se puede ajustar simplemente
girando la perilla regulador que se encuentra en la parte
frontal de la herramienta.
Accionamiento del interruptor
1
2
002550
1. Gatillo
interruptor
2. Botón de
bloqueo
1. Manija
1. Tornillo de
mariposa
2. Base frontal
3. Tornillo de
mariposa

19
PRECAUCIÓN:
• Antes de conectar la herramienta, compruebe
siempre que el gatillo interruptor se acciona
debidamente y que vuelve a la posición "OFF"
(apagado) cuando lo suelta.
• El interruptor puede ser bloqueado en la posición
"ON" (encendido) para mayor comodidad del
operario durante una utilización prolongada. Tenga
precaución cuando bloquee la herramienta en la
posición "ON" (encendido) y sujete la herramienta
firmemente.
Para encender la herramienta, simplemente jale el gatillo
interruptor. Suéltelo para apagar la herramienta.
Para operarla en forma continua, jale el gatillo y luego
presione el botón de bloqueo.
Para destrabar la herramienta, jale el gatillo por
completo y luego suéltelo.
ENSAMBLE
PRECAUCIÓN:
• Asegúrese siempre de que la herramienta esté
apagada y desconectada antes de realizar
cualquier trabajo en la misma.
Cómo quitar o instalar las cuchillas del cepillo
002554
PRECAUCIÓN:
• Ajuste cuidadosamente los pernos de instalación
cuando coloque las cuchillas en la herramienta. Un
perno de instalación flojo puede ser peligroso.
Siempre verifique que estén firmemente ajustados.
• Manipule las cuchillas con mucho cuidado. Utilice
guantes o un trapo para proteger sus dedos y
manos cuando quite o instale las cuchillas.
• Utilice sólo la llave Makita provista para quitar o
instalar las cuchillas. Si no lo hace de este modo,
los pernos de instalación podrían quedar excesiva
o insuficientemente apretados, lo cual podría
ocasionar lesiones.
Para retirar las cuchillas sobre el tambor, desatornille los
cuatro pernos de instalación con la llave de tubo. La
cubierta del tambor se desprende junto con las cuchillas.
Para instalar las cuchillas, primero limpie todas las
virutas o partículas extrañas adheridas al tambor o a las
cuchillas. Utilice cuchillas de las mismas dimensiones y
peso, o de lo contrario se producirán oscilaciones/
vibraciones que causarán el funcionamiento deficiente y,
eventualmente, la rotura de la herramienta.
1
2
3
4
5
002555
Coloque la cuchilla en la base del calibre de manera que
el filo quede perfectamente alineado con el borde interior
de la placa calibradora. Coloque la placa de ajuste sobre
la cuchilla, luego simplemente presione sobre el pie de la
placa de ajuste alineada con la cara posterior de la base
del calibre y ajuste los dos tornillos sobre la placa de
ajuste. Ahora deslice el pie de la placa de ajuste dentro
de la ranura del tambor y coloque la cubierta de éste.
Ajuste todos los pernos de instalación en forma pareja y
alternada con la llave tubo.
1
2
3
4
5
6
78
9
002556
OPERACIÓN
Sostenga la herramienta firmemente con ambas manos.
Encienda y espere hasta que las cuchillas adquieran
velocidad completa. Luego con suavidad coloque la
herramienta sobre la superficie de la pieza de trabajo.
La velocidad y profundidad del corte determinarán el tipo
de acabado. El cepillo continuará cortando a una
velocidad que no resulte en el atascamiento de virutas.
Para cortes burdos, la profundidad del corte puede
incrementarse, mientras que para un buen acabado,
deberá reducir la profundidad del corte y avanzar la
herramienta más lentamente.
1. Borde interior de la
placa calibradora
2. Filo de cuchilla
de corte
3.
Cuchilla del cepillo
4. Placa de ajuste
5. Tornillos
6. Pie
7.
Lado trasero de la
base del calibrador
8. Placa calibradora
9. Base del calibre
1. Pernos
2. Tambor
3. Cuchilla del
cepillo
4. Cubierta del
tambor
5. Placa de ajuste

20
MANTENIMIENTO
PRECAUCIÓN:
• Asegúrese siempre que la herramienta esté
apagada y desconectada antes de intentar realizar
una inspección o mantenimiento.
• Nunca use gasolina, bencina, diluyente (tíner),
alcohol o sustancias similares. Puede que esto
ocasione grietas o descoloramiento.
Cómo afilar las cuchillas del cepillo
Para los mejores resultados posibles siempre mantenga
sus cuchillas afiladas. Utilice el soporte para afilar para
quitar mellas y producir un filo superior.
1
002588
Primero, afloje las dos arandelas mariposa del soporte y
coloque las hojas (A) y (B), de manera que hagan
contacto con las caras (C) y (D). Luego ajuste las
arandelas mariposa.
1
2
34
5
002589
Sumerja en agua la piedra rectificadora durante 2 ó 3
minutos antes del afilado. Sostenga el soporte de
manera que ambas cuchillas hagan contacto con la
piedra rectificadora para que se afilen en forma
simultánea y en el mismo ángulo.
002590
Reemplazamiento de las escobillas de carbón
1
001145
Extraiga e inspeccione de forma periódica las escobillas
de carbón. Sustitúyalas cuando se hayan gastado hasta
la marca límite. Mantenga las escobillas de carbón
limpias de forma que entren libremente en los
portaescobillas. Ambas escobillas de carbón deberán
ser sustituidas al mismo tiempo. Utilice únicamente
escobillas de carbón originales e idénticas.
Utilice un destornillador para quitar el protector contra
virutas.
1
2
002593
Utilice un destornillador para quitar las tapas de los
portaescobillas. Extraiga las escobillas gastadas, inserte
las nuevas y vuelva a colocar las tapas.
1
002594
Para mantener la SEGURIDAD y FIABILIDAD del
producto, las reparaciones, y cualquier otra tarea de
mantenimiento o ajuste deberán ser realizadas en
Centros de Servicio Autorizados por Makita, empleando
siempre repuestos Makita.
1. Tapa del carbón
1. Destornillador
2. Protector contra
virutas
1. Marca límite
1. Tuerca de
mariposa
2. Cuchilla (A)
3. Cuchilla (B)
4. Lateral (D)
5. Lateral (C )
1. Soporte para
afilado
