marklin 26549 User manual

Modell der BR 38
26549

2
Informationen zum Vorbild
Die von Robert Garbe konstruierte preußische P 8 war eine in ih-
ren Leistungen derart befriedigende und beim Personal beliebte
Lokomotive, dass von in- und ausländischen Bahnverwaltungen
bis zum Jahre 1928 ungefähr 3.800 Maschinen beschafft wurden.
Beim Übergang auf die Deutsche Reichsbahn erhielten die preu-
ßischen Lokomotiven die Baureihenbezeichnung 38
10-40
.
Wurde die P 8 vom Ursprung her schon in verschiedenen
Variationen gebaut, kamen während ihrer langen Einsatzzeit
noch zahlreiche An- und Umbauten hinzu. Beispiele hierfür sind
geänderte Rauchkammertüren, Anbau von Windleitblechen
der Bauart Witte sowie der Austausch der Kastentender gegen
Wannentender. Die letzten Modelle der Baureihe 38 wurden An-
fang der 70er-Jahre von der DB nach fast 70 Jahren Dienstzeit
ausgemustert.
Darüber hinaus war die P 8 auch bei zahlreichen europäischen
Bahnverwaltungen im Einsatz. Einige wenige Modelle im In- und
Ausland sind heute noch in Museen zu besichtigen und sind zum
Teil noch betriebsfähig vor Sonderzügen zu erleben.
Information about the Prototype
The Prussian P 8 designed by Robert Garbe was such a satisf-
actory locomotive in terms of its output and was such a favorite
with engine crews that by 1928 approximately 3,800 units were
purchased by domestic and foreign railroads. Upon being trans-
ferred to the German State Railroad, this Prussian locomotive
was classified as 38
10-40
.
While the P 8 was built in different versions right from the start,
it was also the subject of numerous alterations and rebuilding
during its long service life. Examples of this are altered smoke
box doors, installation of Witte design smoke deflectors and
replacing the box-style tender with the tub-style tender. The last
models of the class 38 were retired from the DB at the start of
the 1970s after almost 70 years of service life.
In addition, the P 8 was used by numerous European railroads.
A few models in Germany and abroad can still be seen today in
museums and some can still be experienced in operation pulling
excursion trains.

3
Informations concernant la Locomotive réele
La locomotive prussienne de la série P 8, construite par Robert
Garbe, était une locomotive aux performances remarquables et
très aimée du personnel. Jusqu’en 1928, environ 3.800 exemp-
laires furent vendus à de nombreuses compagnies ferroviaires,
tant allemandes qu’étrangères. Lors de la creation de la Deut-
sche Reichsbahn, ces locos prussiennes furent renumérotées
serie 38
10-40
.
Malgré le fait que la P 8 ait été construite en plusieurs variantes
dès le début, de nombreux ajouts et maintes modifications lui
furent appliqués au cours de sa longue existence. Par exemple,
la modification des portes de boîte à fumée, l’ajout de pare-
fumée Witte ainsi que le remplacement du tender caisson par
un tender baignoire. Les derniers exemplaires de la série 38 ont
été radiés des écritures au début des années septante par la DB
après près de 70 années de bons et loyaux services.
La P 8 a été utilisée par de nombreuses administrations
ferroviaires européennes. Quelques machines préservées en Al-
lemagne et à l’étranger peuvent être admirées dans les musées.
Parmi elles, certaines ont été maintenues en état de marche et
participent à des voyages spéciaux.
Informatie van het voorbeeld
De Pruisische P 8 was een contructie van Robert Garbe. Ze be-
viel in haar prestaties dermate goed en was bij het personeel zo
geliefd, dat binnen- en buitenlandse spoorwegmaatschappijen
tot 1928 ongeveer 3.800 machines aanschaften. Bij de overgang
naar de Deutsche Reichsbahn kregen de Pruisische lokomotie-
ven de aanduiding BR 38
10-40
.
Oorspronkelijk werd de P 8 al in verschillende varianten gebou-
wd. Daar kwamen gedurende zijn lange diensttijd nog talrijke
aan- en verbouwingen bij. Voorbeelden hiervan zijn de gewijzig-
de rookkastdeuren, aanbouw van “Witte” windleiplaten alsmede
het uitruilen van de “Kastentender” tegen een “Wannentender”.
De laatste modellen van de serie 38 werden aan het begin van
de zeventiger jaren door de DB, na een diensttijd van bijna 70
jaar, buiten dienst gesteld.
Daarnaast was de P 8 bij talrijke Europese spoorwegmaatschap-
pijen in gebruik. Slechts enkele modellen in binnen en buitenland
zijn heden ten dage nog te bezichtigen in musea of zijn voor een
deel nog in bedrijf te beleven voor speciale treinen.

4
Funktion
• Mögliche Betriebssysteme: Märklin Transformer 6647,
Märklin Delta, Märklin Digital, Märklin Systems.
• Erkennung der Betriebsart: automatisch.
• Hochleistungsantrieb mit wartungsfreiem Motor.
• Fahrtrichtungsabhängige Stirnbeleuchtung.
• Einstellbare Adressen: 01 - 80
Adresse ab Werk: 38
• Mfx-Technologie für Mobile Station / Central Station.
Name ab Werk: BR 38 1885
• Veränderbare Anfahr/Bremsverzögerung (ABV).
• Veränderbare Höchstgeschwindigkeit.
• Einstellen der Lokparameter elektronisch über
Control Unit, Mobile Station oder Central Station.
• Eingebaute Geräuschelektronik, nur im Betrieb mit
Märklin Digital oder Märklin Systems nutzbar.
• Zusätzliche schaltbare Geräusche.
• Veränderbare Lautstärke der Geräusche.
• Rauchgenerator nachrüstbar.
Sicherheitshinweise
• Die Lok darf nur mit einem dafür bestimmten Betriebssystem
(Märklin Wechselstrom-Transformator 6647, Märklin Delta,
Märklin Digital oder Märklin Systems) eingesetzt werden.
Nur Transformatoren verwenden, die Ihrer örtlichen
Netzspannung entsprechen.
Keinesfalls Transformatoren für eine Netzspannung von
220 V bzw. 110 V einsetzen.
• Die Lok darf nur aus einer Leistungsquelle gleichzeitig ver-
sorgt werden.
• Beachten Sie unbedingt die Sicherheitshinweise in der
Gebrauchsanleitung zu Ihrem Betriebssystem.
• Für den konventionellen Betrieb der Lok muss das Anschluss-
gleis entstört werden. Dazu ist das Entstörset 74046 zu ver-
wenden. Für Digitalbetrieb ist das Entstörset nicht geeignet.
Die bei normalem Betrieb anfallenden Wartungsarbeiten sind
nachfolgend beschrieben. Für Reparaturen oder Ersatzteile
wenden Sie sich bitte an Ihren Märklin-Fachhändler.
Jegliche Garantie-, Gewährleistungs- und Schadensersatzansprüche sind
ausgeschlossen, wenn in Märklin-Produkten nicht von Märklin freigege-
bene Fremdteile eingebaut werden und / oder Märklin-Produkte umgebaut
werden und die eingebauten Fremdteile bzw. der Umbau für sodann aufge-
tretene Mängel und / oder Schäden ursächlich war. Die Darlegungs- und
Beweislast dafür, dass der Einbau von Fremdteilen oder der Umbau in bzw.
von Märklin-Produkten für aufgetretene Mängel und / oder Schäden nicht
ursächlich war, trägt die für den Ein- und / oder Umbau verantwortliche
Person und / oder Firma bzw. der Kunde.
!
WARNUNG! Dieses Produkt enthält Magnete. Das Verschlucken
von mehr als einem Magneten kann unter Umständen tödlich
wirken.
Gegebenenfalls ist sofort ein Arzt aufzusuchen.
Dieses Produkt enthält Magnete. Das Verschlucken
von mehr als einem Magneten kann unter Umständen tödlich
Gegebenenfalls ist sofort ein Arzt aufzusuchen.
Dieses Produkt enthält Magnete. Das Verschlucken
von mehr als einem Magneten kann unter Umständen tödlich
Gegebenenfalls ist sofort ein Arzt aufzusuchen.
von mehr als einem Magneten kann unter Umständen tödlich
Gegebenenfalls ist sofort ein Arzt aufzusuchen.
von mehr als einem Magneten kann unter Umständen tödlich
Gegebenenfalls ist sofort ein Arzt aufzusuchen.
!
von mehr als einem Magneten kann unter Umständen tödlich
!
von mehr als einem Magneten kann unter Umständen tödlich
!
von mehr als einem Magneten kann unter Umständen tödlich
!
von mehr als einem Magneten kann unter Umständen tödlich
!
von mehr als einem Magneten kann unter Umständen tödlich

5

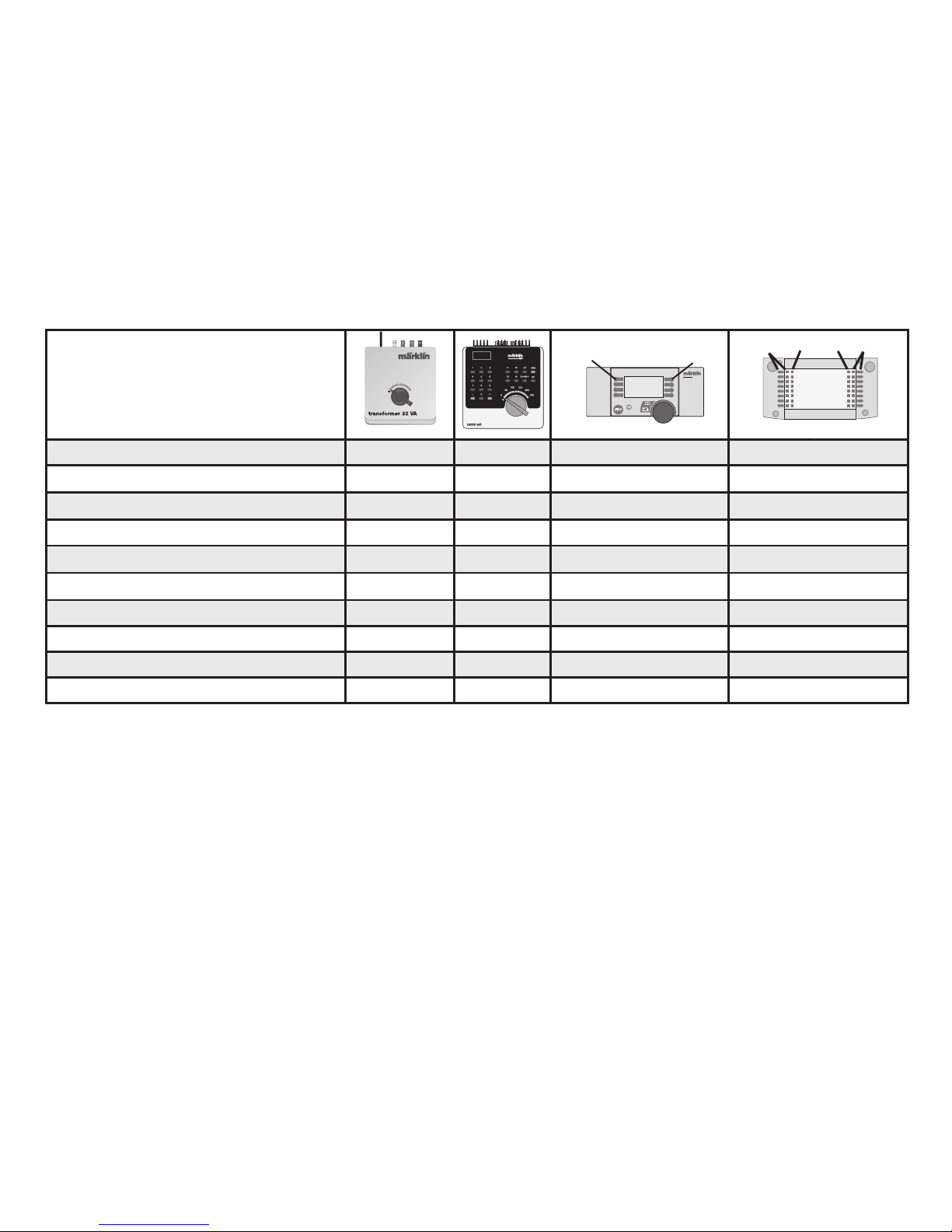

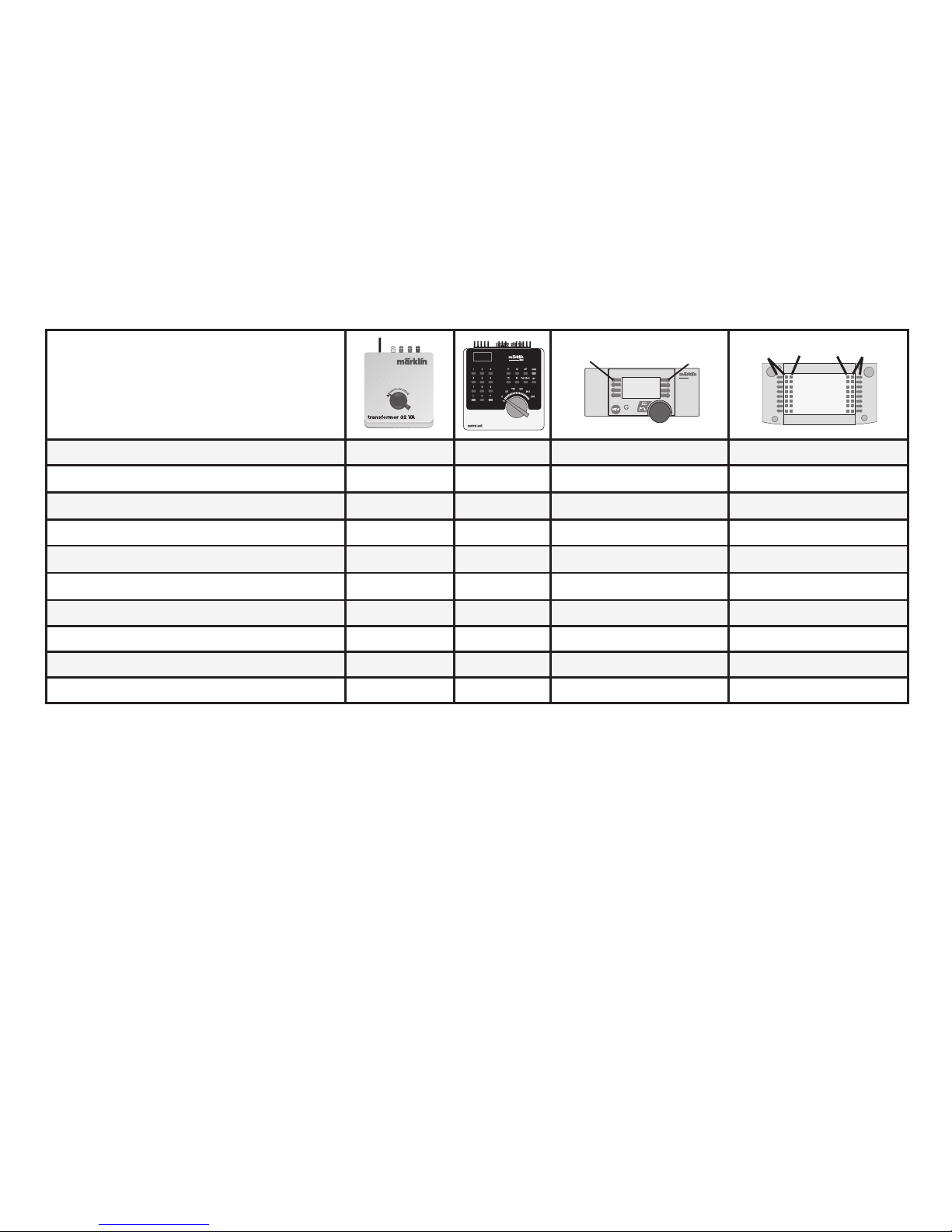

Schaltbare Funktionen
Spitzensignal Dauernd ein
function+off Licht-Taste Taste f0
Rauchgenerator 1) Dauernd ein f1 Taste 7 Taste f1
Geräusch: Fahrgeräusch f2 Taste 3 Taste f2
Geräusch: Pfeife lang f3 Taste 4 Taste f3
Rangiergang (nur ABV) f4 Taste 2 Taste f4
Geräusch: Bremsenquietschen aus Taste 8 Taste f5
Geräusch: Luftpumpe Taste 5 Taste f6
Geräusch: Dampf ablassen Taste 1 Taste f7
Geräusch: Schüttelrost Taste 6 Symbol f8
Geräusch: Kohle schaufeln Symbol f9
STOP mobile station
systems
15
central
station
f0 f0f8
f8
1) Gehört nicht zum Lieferumfang.

6
Function
• Possible operating systems: 6646/6647 Märklin Transformer,
Märklin Delta, Märklin Digital, Märklin Systems.
• Recognition of the mode of operation: automatic.
• High-performance drive with a maintenance-free motor.
• Headlights, changing over with the direction of travel.
• Addresses that can be set: 01 - 80
Address set at the factory: 38
• Mfx technology for the Mobile Station / Central Station.
Name set at factory: BR 38 1885
• Adjustable accelerationa.
• Adjustable Braking delay.
• Adjustable maximum speed.
• Setting the locomotive parameters electronically with the
Control Unit, Mobile Station or Central Station.
• Built-in sound effects circuit, can only be used in operation
with Märklin Digital or Märklin Systems.
• Volume can be changed for the sound effects.
• Additional sound effects that can be controlled.
• This locomotive can be retrofi tted with a smoke generator.
WARNING! This product contains magnets. Swallowing more
than one magnet may cause death in certain circumstances.
If necessary, see a doctor immediately.
This product contains magnets. Swallowing more
than one magnet may cause death in certain circumstances.
If necessary, see a doctor immediately.
This product contains magnets. Swallowing more
than one magnet may cause death in certain circumstances.
If necessary, see a doctor immediately.
than one magnet may cause death in certain circumstances.
If necessary, see a doctor immediately.
than one magnet may cause death in certain circumstances.
If necessary, see a doctor immediately.
!
than one magnet may cause death in certain circumstances.
!
than one magnet may cause death in certain circumstances.
If necessary, see a doctor immediately.
!
If necessary, see a doctor immediately.
!
than one magnet may cause death in certain circumstances.
!
than one magnet may cause death in certain circumstances.
If necessary, see a doctor immediately.
!
If necessary, see a doctor immediately.
!
than one magnet may cause death in certain circumstances.
If necessary, see a doctor immediately.
If necessary, see a doctor immediately.
Safety Warnings
• This locomotive is to be used only with an operating system
designed for it (Märklin 6646/6647 AC transformer, Märklin
Delta, Märklin Digital or Märklin Systems).
Use only transformers rated for your local household
power.
Do not under any circumstances use transformers rated
for 220 volts or 110 volts.
• This locomotive must never be supplied with power from more
than one transformer.
• Pay close attention to the safety warnings in the
instructions for your operating system.
• The feeder track must be equipped to prevent interference
with radio and television reception, when the locomotive is
to be run in conventional operation. The 74046 interference
suppression set is to be used for this purpose.
The maintenance work necessary with normal operation of
this locomotive is described below. Please see your authorized
Märklin dealer for repairs or spare parts.
No warranty or damage claims shall be accepted in those cases where
parts neither manufactured nor approved by Märklin have been installed
in Märklin products or where Märklin products have been converted in
such a way that the non-Märklin parts or the conversion were causal to the
defects and / or damage arising. The burden of presenting evidence and
the burden of proof thereof, that the installation of non-Märklin parts or the
conversion in or of Märklin products was not causal to the defects and / or
damage arising, is borne by the person and / or company responsible for
the installation and / or conversion, or by the customer.
!

7
Controllable Functions
Headlights Always on function+off Headlight button Button f0
Smoke generator 1) Always on f1 Button 7 Button f1
Sound effect: locomotive operating sounds f2 Button 3 Button f2
Sound effects: long whistle blast f3 Button 4 Button f3
Low speed switching range (ABV) f4 Button 2 Button f4
Sound effect: Squealing brakes off Button 8 Button f5
Sound effect: Air pump Button 5 Button f6
Sound effect: Blowing off steam Button 1 Button f7
Sound effect: Rocker grate Button 6 Symbol f8
Sound effect: Coal being shoveled Symbol f9
STOP mobile station
systems
15
central
station
f0 f0f8
f8
1) Not included in delivery scope.

8
Fonction
• Systèmes d’exploitation possibles: Märklin Transformer 6647,
Märklin Delta, Märklin Digital, Märklin Systems.
• Détection du mode d’exploitation : automatique.
• Hautes performancesavec moteur sans entretien.
• Feux de signalisation avec inversion selon sens de marche.
• Adresses disponibles : 01 - 80
Adresse encodée en usine : 38
• Technologie mfx pour Mobile Station / Central Station.
Nom en codee en usine : BR 38 1885
• Temporisation d’accélération réglable.
• Temporisation de freinage réglable.
• Vitesse maximale réglable.
• Réglage des paramètres de la loco électroniquement à l’aide
de la Control Unit, de la Mobile Station ou de la Central Station.
• Bruiteur électronique intégré, utilisable uniquement lors
d’exploitation avec Märklin Digital ou Märklin Systems.
• Volume des bruitages réglable.
• Bruitages complémentaires commutables.
• Possibilité d’installer un générateur fumigène.
!
ATTENTION ! Ce produit contient des aimants. L’ingestion de
plusieurs aimants peut être mortelle.
Le cas échéant, consulter immédiatement un médecin.
Ce produit contient des aimants. L’ingestion de
plusieurs aimants peut être mortelle.
Le cas échéant, consulter immédiatement un médecin.
Ce produit contient des aimants. L’ingestion de
plusieurs aimants peut être mortelle.
Le cas échéant, consulter immédiatement un médecin.
Ce produit contient des aimants. L’ingestion de
plusieurs aimants peut être mortelle.
Le cas échéant, consulter immédiatement un médecin.
Ce produit contient des aimants. L’ingestion de
plusieurs aimants peut être mortelle.
Le cas échéant, consulter immédiatement un médecin.
!
plusieurs aimants peut être mortelle.
!
plusieurs aimants peut être mortelle.
!
plusieurs aimants peut être mortelle.
!
plusieurs aimants peut être mortelle.
Le cas échéant, consulter immédiatement un médecin.
!
Le cas échéant, consulter immédiatement un médecin.
plusieurs aimants peut être mortelle.
Le cas échéant, consulter immédiatement un médecin.
Remarques importantes sur la sécurité
• La locomotive ne peut être mise en service qu’avec un
système d’exploitation adéquat (Märklin courant alternatif
- transformateur 6647, Märklin Delta, Märklin Digital ou
Märklin Systems).
Utilisez uniquement des transformateurs correspondant à
la tension secteur locale.
N´utilisez en aucun cas des transformateurs pour une
tension de secteur de 220 V, respectivement 110 V.
• La locomotive ne peut être alimentée en courant que par une
seule source de courant.
• Veuillez impérativement respecter les remarques sur la
sécurité décrites dans le mode d’emploi de votre système
d’exploitation.
• Pour l’exploitation de la locomotive en mode conventionnel,
la voie de raccordement doit être déparasitée. A cet effet,
utiliser le set de déparasitage réf. 74046. Le set de déparasita-
ge ne convient pas pour l’exploitation en mode numérique.
Les travaux d‘entretien occasionnels à effectuer en exploitation
normale sont décrits plus loin. Pour toute réparation ou rempla-
cement de pièces, adressez- vous à votre détaillant-spécialiste
Märklin.
Tout recours à une garantie commerciale ou contractuelle ou à une
demande de dommages-intérêt est exclu si des pièces non autorisées
par Märklin sont intégrées dans les produits Märklin et / ou si les produits
Märklin sont transformés et si les pièces d’autres fabricants montées
ou la transformation constituent la cause des défauts et / ou dommages
apparus. C’est à la personne et / ou la société responsable du montage
/ de la transformation ou au client qu’incombe la charge de prouver que
le montage des pièces d’autres fabricants sur des produits Märklin ou la
transformation des produits Märklin n’est pas à l’origine des défauts et ou
dommages apparus.

9
Fonctions commutables
Fanal Activé function+off Touche éclairage Touche f0
Générateur de fumée 1) Activé f1 Touche 7 Touche f1
Bruitage : Bruit de roulement f2 Touche 3 Touche f2
Bruitage : sifflet long f3 Touche 4 Touche f3
Vitesse de manœuvre (Acc./Fr) f4 Touche 2 Touche f4
Bruitage : Grincement de freins désactivé Touche 8 Touche f5
Bruitage : Compresseur Touche 5 Touche f6
Bruitage : Échappement de la vapeur Touche 1 Touche f7
Bruitage : Grille à secousses Touche 6 Symbole f8
Bruitage : Pelletage du charbon Symbole f9
STOP mobile station
systems
15
central
station
f0 f0f8
f8
1) Ne fait pas partie de la fourniture.

10
Werking
• Mogelijke bedrijfssystemen: Märklin Transformer 6647,
Märklin Delta, Märklin Digital, Märklin Systems.
• Herkenning van het bedrijfssysteem: automatisch.
• Krachtige aandrijving met onderhoudsvrije motor.
• Rijrichtingafhankelijke frontseinen.
• Instelbare adressen: 01-80.
Vanaf de fabriek: 38
• Mfx-technologie voor het Mobile Station / Central Station .
Naam af de fabriek: BR 38 1885
• Instelbare optrekvertraging.
• Instelbare afremvertraging.
• Instelbare maximumsnelheid.
• Elektronische instelling van de locomotiefparameters via de
Control Unit, Mobile Station of Central Station.
• Ingebouwde geluidselektronica, alleen bruikbaar in het bedrijf
met Märklin Digital of Märklin Systems.
• Volume van de geluiden instelbaar.
• Extra schakelbare geluiden.
• Mogelijkheid om rookgenerator in te bouwen.
LET OP! Dit product bevat magneten. Het inslikken van meer dan
één magneet kan onder bepaalde omstandigheden de dood tot
gevolg hebben.
Waarschuw direct een arts.
Dit product bevat magneten. Het inslikken van meer dan
één magneet kan onder bepaalde omstandigheden de dood tot
Waarschuw direct een arts.
Dit product bevat magneten. Het inslikken van meer dan
één magneet kan onder bepaalde omstandigheden de dood tot
Waarschuw direct een arts.
één magneet kan onder bepaalde omstandigheden de dood tot
Waarschuw direct een arts.
één magneet kan onder bepaalde omstandigheden de dood tot
Waarschuw direct een arts.
!
één magneet kan onder bepaalde omstandigheden de dood tot
!
één magneet kan onder bepaalde omstandigheden de dood tot
!
één magneet kan onder bepaalde omstandigheden de dood tot
!
één magneet kan onder bepaalde omstandigheden de dood tot
!
één magneet kan onder bepaalde omstandigheden de dood tot
Veiligheidsvoorschriften
• De loc mag alleen met een daarvoor bestemd bedrjfssysteem
(Märklin wisselstroom transformator 6647, Märklin Delta,
Märklin digitaal of Märklin Systems) gebruikt worden.
Alleen transformatoren gebruiken die geschikt zijn voor
de bij u geldende netspanning.
In geen geval transformatoren voor een netspanning van
220 V dan wel 110 V gebruiken.
• De loc mag niet vanuit meer dan één stroomvoorziening
gelijktijdig gevoed worden.
• Voor het conventionele bedrijf met de loc dient de aansluitrail
te worden ontstoort. Hiervoor dient men de ontstoor-set 74046
te gebruiken. Voor het digitale bedrijf is deze ontstoor-set niet
geschikt.
• Lees ook aandachtig de veiligheidsvoorschriften in de gebruik-
saanwijzing van uw bedrijfssysteem.
De in het normale bedrijf voorkomende onderhoudswerkzaam-
heden zijn verderop beschreven. Voor reparatie of onderdelen
kunt u zich tot uw Märklin winkelier wenden.
Elke aanspraak op garantie en schadevergoeding is uitgesloten, wanneer
in Märklin-producten niet door Märklin vrijgegeven vreemde onderdelen
ingebouwd en / of Märklin-producten omgebouwd worden en de ingebou-
wde vreemde onderdelen resp. de ombouw oorzaak van nadien opgetreden
defecten en / of schade was. De aantoonplicht en de bewijslijst daarom-
trent, dat de inbouw van vreemde onderdelen in Märklin-producten of de
ombouw van Märklin-producten niet de oorzaak van opgetreden defecten
en / of schade is geweest, berust bij de voor de inbouw en/of ombouw
verantwoordelijke persoon en / of fi rma danwel bij de klant.
!
