Dual-Unit Charger
NNTN8234
User Guide
en-US de-DE es-ES fr-FR it-IT nl-NL pt-PT
68009568001.book Page 1 Friday, May 12, 2017 4:30 PM

68009568001.book Page 2 Friday, May 12, 2017 4:30 PM

1
English
IMPORTANT SAFETY INSTRUCTIONS
This document contains important safety and operating
instructions. Please read these instructions carefully and
save them for future reference.
Before using the battery charger, read all the instructions and
cautionary markings on (1) the charger, (2) the battery, and (3)
on the radio using the battery.
WARNINGS
1. To reduce risk of injury, charge only the
rechargeable Motorola Solutions
authorized batteries listed in Table 1.
Other batteries may explode, causing
personal injury or damage.
2. Use of accessories not recommended by
Motorola Solutions may result in risk of
fire, electric shock or injury.
3. To reduce risk of damage to the electric plug and cord,
pull by the plug rather than the cord when disconnecting
the charger.
4. An extension cord should not be used unless absolutely
necessary. Use of an improper extension cord could
result in risk of fire or electric shock. If an extension cord
must be used, make sure that the cord size is 18 AWG for
lengths up to 100 feet (30.48 m) and 16 AWG for lengths
up to 150 feet (45.72 m).
5. To reduce risk of fire, electric shock, or injury, do not
operate the charger if it has been broken or damaged in
any way. Take it to a qualified Motorola Solutions service
representative.
WARNING
68009568001.book Page 1 Friday, May 12, 2017 4:30 PM

2
English
WARNINGS (continued)
6. Do not disassemble the charger; it is not
repairable and replacement parts are not
available. Disassembly of the charger may
result in risk of electrical shock or fire.)
7. To reduce risk of electric shock, unplug the
charger from the AC outlet before
attempting any maintenance or cleaning.
8. To reduce risk of injury, use charger with Motorola
Solutions authorized power supplies listed in Table 2.
9. This is a Class A product. In a domestic environment, this
product may cause radio interference in which case the
user may be required to take adequate measures.
OPERATIONAL SAFETY GUIDELINES
• This equipment is not suitable for outdoor use. Use only in
dry locations/conditions.
• Connect equipment only to an appropriately fused and
wired supply of the correct voltage (as specified on the
product). Disconnect from line voltage by removing main
plug.
• The socket outlet to which this equipment is connected
should be close by and easily accessible.
• In equipment using fuses, replacements must comply with
the type and rating specified in the equipment instructions.
• Maximum ambient temperature around the power supply
equipment must not exceed 40 °C (104 °F).
• Output power from the power supply unit must not exceed
the ratings stated on the product label located on the
bottom of the charger.
• Make sure the cord is located where it will not be stepped
on, tripped over, or subjected to water, damage, or stress.
WARNING
68009568001.book Page 2 Friday, May 12, 2017 4:30 PM

3
English
BRIEF DESCRIPTION
The Dual-Unit Charger is intended for use with the Motorola
Solutions approved Lithium-ion (Li-ion) rechargeable batteries
listed in Table 1. The front pocket of the charger is capable of
handling a radio with an attached battery. The rear pocket is
designed only to charge the above mentioned batteries alone.
An illuminated LED indicates the state of charge for the rear
pocket; charge status in the front pocket is communicated via
the radio display.
The Dual-Unit Charger supports data pass (from the radio to a
PC) through the use of the mini-USB to USB Cable.
Note: USB Data Cable supplied separately.
OPERATIONAL GUIDELINES
• Always remember to power the Dual-Unit Charger first
before inserting the radio handset with the attached battery
into the front pocket or the auxiliary battery into the
charger's rear pocket.
• Use the data cable for data ONLY. The data cable will not
support battery charging.
• The front pocket has charging priority over the rear pocket.
Therefore, the handset in the front pocket may completely
charge its battery before the battery in the rear pocket
begins charging.
68009568001.book Page 3 Friday, May 12, 2017 4:30 PM

4
English
MOTOROLA SOLUTIONS AUTHORIZED BATTERIES
The batteries listed in Table 1 are approved for use with the
Dual-Unit Charger.
MOTOROLA SOLUTIONS AUTHORIZED POWER
SUPPLIES AND COMPATIBLE ADAPTERS
The power supplies listed in Table 2 are approved for use with
the Dual-Unit Charger.
Table 1: Motorola Solutions-Authorized Batteries
Kit (Part)
Number Platform/Description
NNTN8020 Standard Capacity, Li-Ion
NNTN8023 High-Capacity, Li-Ion
PMNN4522 High-Capacity, IMPRES 2TM, Li-Ion
Table 2: Motorola Solutions Authorized Power Supplies and
Compatible Adapters
Power
Supply Kit
Number
Adapter Description Destination
NNTN8252A SYN7455_ PS,CHARGER SWITCH
MODE,110-240V UK
NNTN8253A None PS,CHARGER SWITCH
MODE,110-240V US
NNTN8254A SYN7456_ PS,CHARGER SWITCH
MODE,110-240V EMEA
NNTN8255A SYN8127_ PS,CHARGER SWITCH
MODE,110-240V Australia/ New Zealand
NNTN5286A SYN8039_ PS,CHARGER SWITCH
MODE,110-240V Argentina
NNTN8258A SYN7460_ PS,CHARGER SWITCH
MODE,110-240V Korea
NNTN8259A None PS,CHARGER SWITCH
MODE,110-240V Brazil
68009568001.book Page 4 Friday, May 12, 2017 4:30 PM

5
English
NNTN8260A None PS,CHARGER SWITCH
MODE,110-240V China
NNTN8252B 58012029006 PS,SMPS,110-240V United
Kingdom
NNTN8253B 58012029001 PS,SMPS,110-240V United States
NNTN8254B 58012029004 PS,SMPS,110-240V EMEA
NNTN8256B 58012029008 PS,SMPS,110-240V Argentina
NNTN5258B 58012029005 PS,SMPS,110-240V Korea
NNTN8259B 58012029003 PS,SMPS,110-240V Brazil
NNTN5260B 58012029002 PS,SMPS,110-240V China
NNTN5255B 58012029007 PS,SMPS,110-240V Australia/
New Zealand
PS000042A01 None PS, SWITCH MODE,
100-240VAC United States/ Japan/Taiwan
PS000042A02 None PS, SWITCH MODE,
100-240VAC Europe
PS000042A03 None PS, SWITCH MODE,
100-240VAC
United
Kingdom/
Hong Kong
PS000042A04 None PS, SWITCH MODE,
100-240VAC Australia/ New Zealand
PS000042A05 None PS, SWITCH MODE,
100-240VAC Argentina
PS000042A06 None PS, SWITCH MODE,
100-240VAC China
PS000042A07 None PS, SWITCH MODE,
100-240VAC Korea
PS000042A08 None PS, SWITCH MODE,
100-240VAC Brazil
Table 2: Motorola Solutions Authorized Power Supplies and
Compatible Adapters (Continued)
Power
Supply Kit
Number
Adapter Description Destination
68009568001.book Page 5 Friday, May 12, 2017 4:30 PM

6
English
OPERATING INSTRUCTIONS
Dual-Unit Chargers are intended for use only with the
authorized Motorola Solutions batteries and power
supplies listed in Table 1, Table 2 and Table 3 on
page 4 – 6; usage with unauthorized products may
prevent proper operation.
The battery charger will accommodate a radio with an
attached battery in the front pocket, and a battery alone in the
rear pocket. To charge a battery, use the following procedure:
(Refer to Figure 1 on page 8).
1. Plug the round end of the power supply cord into the DC
Connector on the back of the charger.
2. Plug the power supply into the appropriate AC outlet. The
charger LED will blink green once to indicate a successful
power-up.
Table 3: Motorola Solutions Authorized Power Supplies -
support simultaneous charging
Power
Supply Kit
Number
Adapter Description Destination
25012022001 None PS,SMPS,110-240V US/Japan/
Taiwan
25012022002 None PS,SMPS,110-240V EMEA
25012022003 None PS,SMPS,110-240V UK
25012022004 None PS,SMPS,110-240V China
25012022006 None PS,SMPS,110-240V Australia/
New Zealand
25012022007 None PS,SMPS,110-240V Brazil
25012022008 None PS,SMPS,110-240V Argentina
25012022009 None PS,SMPS,110-240V Korea
68009568001.book Page 6 Friday, May 12, 2017 4:30 PM

7
English
3. Insert a radio with battery, into the charger's front pocket
by:
a. aligning the groove on each side of the radio with the
corresponding raised rail on each side of the charger
pocket.
b. sliding the radio into the charger pocket, ensuring
complete contact between the charger and radio
contacts.
4. When the radio is properly seated in the pocket, the radio
display will illuminate and display the charge status.
Note: Charge new batteries overnight to ensure full charge.
To minimize charge time, it is recommended to turn the radio
OFF.
5. Insert a battery into the charger’s rear pocket by:
a. aligning the slot on each side of the battery with the
corresponding raised rail on each side of the charger
pocket.
b. sliding the battery into the charger pocket, ensuring
complete contact between the charger and battery
contacts.
6. When the battery is properly seated in the pocket, the
charger LED will light in accordance with Table 4 on
page 9.
Note: Charge new batteries overnight to ensure full charge.
68009568001.book Page 7 Friday, May 12, 2017 4:30 PM

8
English

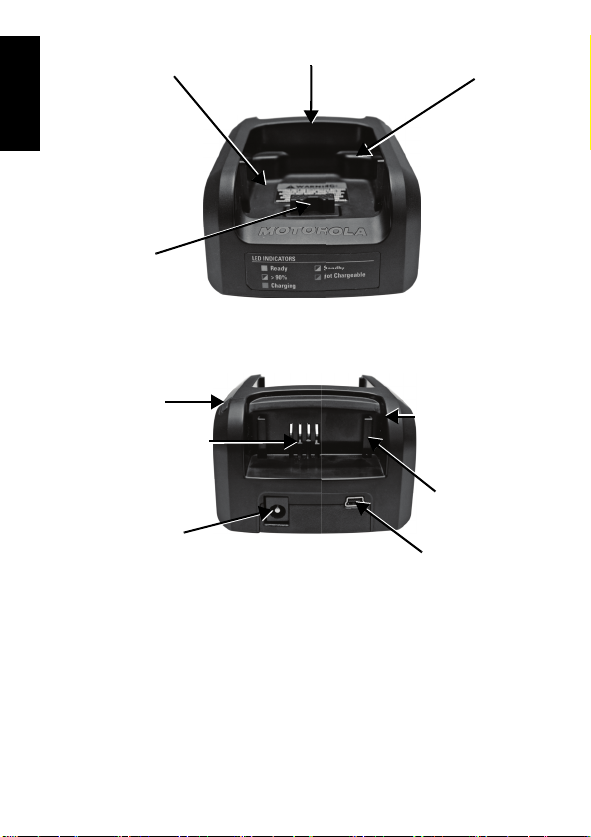

Figure 1. Battery Charger
WARNING
LABEL RAISED RAIL
POCKET
CHARGING
CONTACTS
Front
LED
RAISED
RAIL
POCKET
USB
CONNECTOR
DC
CONNECTOR
CHARGING
CONTACTS
Rear
68009568001.book Page 8 Friday, May 12, 2017 4:30 PM

9
English
TROUBLESHOOTING
When troubleshooting, always observe the color of the LED:
(LED is for Rear Pocket ONLY. Charge indications for the
battery attached to a radio will be indicated via the radio
display)
Table 4: Rear Pocket Battery/Charger Status
LED Color Battery/Charger Status
No LED indication
The Battery Pocket is empty.
Or, the Battery is not fully seated into the Charger
Battery Pocket or something is preventing the
Charger from detecting the Battery.
Single green blink Successful charger power-up.
Blinking red
The Charger identified the Battery as invalid,
damaged or over-charged.
The Charger may have detected an open or
shorted Battery contact, corrupted Battery data, an
invalid Motorola identifier from the Battery memory
device, no Battery memory device.
Steady red
The Charger successfully detected a Battery in the
Battery Pocket.
The Charger is charging the Battery.
The Battery is 0–90% charged.
Blinking orange
The Charger successfully detected a Battery in the
Battery Pocket.
The Charger is Waiting to Charge the Battery.
Note: The wait may be because the Battery is too
hot, too cold, over-discharged, or
temporarily gave charge priority to the radio.
After the Battery temperature changes to an
acceptable value or the Charger recovers
the Battery from the over-discharged
condition, then the Charger will transition to
the appropriate charging mode.
68009568001.book Page 9 Friday, May 12, 2017 4:30 PM

10
English
No LED Indication?
1. Make sure that the power supply cable is plugged
securely into the DC Connector and that the power supply
is plugged into an appropriate AC outlet.
a. Unplug the power supply from the wall. Inspect the
electrical contacts on the power supply plug.
b. Unplug the power supply from the charger. Inspect the
electrical contacts on the power supply cable and the
charger DC connector.
c. Firmly reattach the power supply to the charger.
d. Firmly replug the power supply into the appropriate AC
outlet.
2. Remove the Battery from the Charger Pocket:
a. Inspect the electrical contacts on the Battery.
b. Inspect the electrical contacts in the Charger Pocket.
c. Firmly reinsert the Battery into the Charger Pocket.
Blinking green
The Charger successfully detected a Battery in the
Pocket.
The Charger is charging the Battery. The Lithium
battery is more than 90% charged.
Steady green
The Charger successfully detected a Battery in the
Pocket.
Lithium battery charging is more than 95%
complete.
Table 4: Rear Pocket Battery/Charger Status
LED Color Battery/Charger Status
68009568001.book Page 10 Friday, May 12, 2017 4:30 PM

11
English
Blinking Red LED Indicator?
1. Remove the Battery from the Charger Pocket.
a. Verify that the Battery is a Motorola Solutions Battery
listed in Table 1 on page 4.
b. Inspect the electrical contacts on the Battery.
c. Inspect the electrical contacts in the Charger Pocket.
d. Firmly reinsert the Motorola Solutions Battery into the
Charger Pocket.
e. If the indication persists, then contact the Motorola
Solutions representative.
Blinking Orange LED Indicator?
Wait.
The Battery temperature will recover to the allowable range for
resumption of charging.
Or, the charger will recover the Battery from the
over-discharged condition.
Note: Charging outside of the stated temperature and voltage limits
can drastically reduce the life expectancy of the battery.
When the battery charger detects the proper battery conditions,
charging begins automatically (steady red LED).
SERVICE
Do not disassemble the Dual-Unit Charger; it is not repairable
and replacement parts are not available. Order replacement
chargers as necessary.
MOTOROLA, MOTO, MOTOROLA SOLUTIONS and the Stylized M logo are
trademarks or registered trademarks of Motorola Trademark Holdings, LLC
and are used under license. All other trademarks are the property of their
respective owners.
© 2012 and 2017 Motorola Solutions, Inc. All rights reserved.
68009568001.book Page 11 Friday, May 12, 2017 4:30 PM

12
English
NOTES
68009568001.book Page 12 Friday, May 12, 2017 4:30 PM

1
Deutsch
WICHTIGE SICHERHEITSHINWEISE
Dieses Dokument enthält wichtige Sicherheits- und
Bedienungshinweise. Bitte lesen Sie diese Hinweise
sorgfältig durch und heben Sie das Handbuch auf,
damit Sie sie später jederzeit nachschlagen können.
Lesen Sie alle Hinweise und Warnungen (1) am Ladegerät
und (2) am Akku sowie (3) an dem Handsprechfunkgerät,
in das der Akku eingesetzt wird.
WARNHINWEISE
1. Um die Verletzungsgefahr zu
verringern, dürfen nur die in Tabelle 1
aufgeführten, von Motorola Solutions
zugelassenen Akkus aufgeladen
werden. Andere Akkus können beim
Aufladen explodieren und Verletzungen bzw. Sachschäden
verursachen.
2. Bei Verwendung von Zubehörteilen, die nicht von
Motorola Solutions freigegeben sind, besteht Brand-,
Stromschlag- und Verletzungsgefahr.
3. Ziehen Sie den Stecker niemals am Kabel aus der
Steckdose, wenn Sie die Stromversorgung des
Ladegeräts unterbrechen möchten, um Beschädigungen
des Netzkabels und des Steckers zu vermeiden.
4. Verwenden Sie nach Möglichkeit kein Verlängerungskabel.
Bei Verwendung eines ungeeigneten Verlängerungskabels
besteht Brand- und Stromschlaggefahr. Wenn der Einsatz
eines Verlängerungskabels unbedingt erforderlich ist,
muss auf die richtigen Kabeldurchmesser geachtet
werden. Diese lauten wie folgt: Kabelgröße 18 AWG
für Kabellängen bis zu 30,48 Meter und 16 AWG für
Kabellängen bis zu 45,72 Meter.
WARNHINWEISE
68009568001.book Page 1 Friday, May 12, 2017 4:30 PM

2
Deutsch
WARNHINWEISE (Fortsetzung)
5. Bei Verwendung schadhafter
Ladegeräte besteht Feuer-,
Stromschlag- und Verletzungsgefahr.
Lassen Sie daher beschädigte
Ladegeräte von einer qualifizierten
M,otorola Solutions
Kundendienstvertretung reparieren.
6. Das Ladegerät darf nicht zerlegt werden. Es ist nicht
reparierbar und es sind keine Ersatzteile erhältlich. Bei
Zerlegen des Ladegeräts besteht Brand- und
Stromschlaggefahr.
7. Bevor Sie das Ladegerät warten oder reinigen, sollten
Sie den Netzstecker abziehen, um einem Stromschlag
vorzubeugen.
8. Um die Verletzungsgefahr zu minimieren, dürfen nur von
Motorola Solutions zugelassene Netzteile verwendet
werden, die in Tabelle 2 aufgeführt sind.
9. Dies ist ein als Klasse A eingestuftes Produkt. In
häuslicher Umgebung kann dieses Produkt
Funkstörungen verursachen. In diesem Fall obliegt es
dem Benutzer, entsprechende Maßnahmen zu ergreifen.
SICHERHEITSRICHTLINIEN FÜR DEN BETRIEB
• Das Ladegerät ist nicht für den Einsatz im Freien ausgelegt
und darf nur in trockenen Räumen betrieben werden.
• Schließen Sie das Ladegerät nur an eine ordnungsgemäß
gesicherte und verkabelte Steckdose an, die die richtige
Spannung aufweist (siehe Etikett am Ladegerät). Ziehen
Sie den Hauptstecker ab, wenn das Ladegerät von der
Netzspannung isoliert werden soll.
• Die Steckdose für das Ladegerät muss in der Nähe
befindlich und leicht erreichbar sein.
WARNHINWEISE
68009568001.book Page 2 Friday, May 12, 2017 4:30 PM

3
Deutsch
• Bei Geräten mit Sicherungen müssen Ersatzsicherungen
dem in der Bedienungsanleitung für das Gerät genannten
Typ und Nennstrom entsprechen.
• Netzteil und Ladegerät dürfen bei Umgebungstemperaturen
über 40 ° nicht eingesetzt werden.
• Die Ausgangsleistung des Netzteils darf die auf dem
Typenschild an der Unterseite des Ladegeräts
angegebenen Nennwerte nicht überschreiten.
• Achten Sie darauf, dass Sie das Kabel so verlegen, dass
niemand darauf treten oder darüber stolpern kann.
Außerdem darf es nicht mit Wasser in Berührung kommen,
Zugkräften ausgesetzt werden oder beschädigt werden.
KURZBESCHREIBUNG
Das Zweifachladegerät wurde nur für die Verwendung mit
dem Motorola Solutions Lithium-Ionen-Akku (aufgelistet in
Tabelle 1) entworfen. In das vordere Fach des Ladegeräts
passt ein Funkgeräte-Handapparat mit eingelegtem Akku. Das
hintere Fach dient nur zum Laden der oben erwähnten Akkus
(ausschließlich).
Eine leuchtende LED zeigt den Ladezustand des hinteren
Fachs an. Der Ladestatus des vorderen Fachs wird über
die Funkgeräteanzeige kommuniziert.
Das Zweifachladegerät unterstützt die Datenübertragung
(vom Funkgerät auf einen PC) über das Mini-USB-USB-Kabel
(Hinweis: USB-Datenkabel separat erhältlich).
RICHTLINIEN FÜR DEN BETRIEB
• Schalten Sie das Zweifachladegerät immer erst ein, bevor
Sie einen Funkgeräte-Handapparat mit Akku in das
vordere Fach oder den zusätzlichen Akku in das hintere
Fach des Ladegeräts einsetzen.
68009568001.book Page 3 Friday, May 12, 2017 4:30 PM

4
Deutsch
• Verwenden Sie das Datenkabel AUSSCHLIESSLICH für
die Datenübertragung. Das Datenkabel kann nicht zum
Laden des Akkus verwendet werden.
• Beim Laden hat das vordere Fach Priorität gegenüber dem
hinteren Fach. Das bedeutet, dass zunächst der Akku des
Handapparats im vorderen Fach vollständig aufgeladen
wird, bevor der Akku im hintern Fach aufgeladen wird.
VON MOTOROLA SOLUTIONS ZUGELASSENE
AKKUS
Die in Tabelle 1 aufgeführten Akkus sind zur Verwendung mit
dem Zweifachladegerät zugelassen.
VON MOTOROLA SOLUTIONS AUTORISIERTE
NETZTEILE UND KOMPATIBLE ADAPTER
Die in Tabelle 2 aufgeführten Netzteile sind zur Verwendung
mit dem Zweifachladegerät zugelassen.
Tabelle 1: Von Motorola Solutions zugelassene Akkus
Artikelnummer Plattform/Beschreibung
NNTN8020 Standardakku, Li-Ion
NNTN8023 Hochleistungsakku, Li-Ion
PMNN4522 Hochleistungsakku, IMPRES 2TM, Li-Ion
Tabelle 2: Von Motorola Solutions autorisierte Netzteile
und kompatible Adapter
Artikelnummer
des Netzteils Adapter Beschreibung Zielort
NNTN8252A SYN7455_
PS, LADEGERÄT/
SCHALTNETZTEIL, 110
– 240 V
Großbritannien
68009568001.book Page 4 Friday, May 12, 2017 4:30 PM

5
Deutsch
NNTN8253A Kein
PS, LADEGERÄT/
SCHALTNETZTEIL, 110
– 240 V
USA
NNTN8254A SYN7456_
PS, LADEGERÄT/
SCHALTNETZTEIL, 110
– 240 V
EMEA
NNTN8255A SYN8127_
PS, LADEGERÄT/
SCHALTNETZTEIL, 110
– 240 V
Australien/
Neuseeland
NNTN5286A SYN8039_
PS, LADEGERÄT/
SCHALTNETZTEIL, 110
– 240 V
Argentinien
NNTN8258A SYN7460_
PS, LADEGERÄT/
SCHALTNETZTEIL, 110
– 240 V
Südkorea
NNTN8259A Kein
PS, LADEGERÄT/
SCHALTNETZTEIL, 110
– 240 V
Brasilien
NNTN8260A Kein
PS, LADEGERÄT/
SCHALTNETZTEIL, 110
– 240 V
China
NNTN8252B 58012029006 PS, SMPS,
110 – 240 V Großbritannien
NNTN8253B 58012029001 PS, SMPS,
110 – 240 V USA
NNTN8254B 58012029004 PS, SMPS,
110 – 240 V EMEA
NNTN8256B 58012029008 PS, SMPS,
110 – 240 V Argentinien
Tabelle 2: Von Motorola Solutions autorisierte Netzteile
und kompatible Adapter (Fortsetzung)
Artikelnummer
des Netzteils Adapter Beschreibung Zielort
68009568001.book Page 5 Friday, May 12, 2017 4:30 PM

6
Deutsch
NNTN5258B 58012029005 PS, SMPS,
110 – 240 V Südkorea
NNTN8259B 58012029003 PS, SMPS,
110 – 240 V Brasilien
NNTN5260B 58012029002 PS, SMPS,
110 – 240 V China
NNTN5255B 58012029007 PS, SMPS,
110 – 240 V
Australien/
Neuseeland
PS000042A01 Kein PS, SCHALTNETZTEIL,
100 - 240 V AC USA/Japan/ Taiwan
PS000042A02 Kein PS, SCHALTNETZTEIL,
100 - 240 V AC Europa
PS000042A03 Kein PS, SCHALTNETZTEIL,
100 - 240 V AC Großbritannien/ Hongkong
PS000042A04 Kein PS, SCHALTNETZTEIL,
100 - 240 V AC Australien/ Neuseeland
PS000042A05 Kein PS, SCHALTNETZTEIL,
100 - 240 V AC Argentinien
PS000042A06 Kein PS, SCHALTNETZTEIL,
100 - 240 V AC China
PS000042A07 Kein PS, SCHALTNETZTEIL,
100 - 240 V AC Südkorea
PS000042A08 Kein PS, SCHALTNETZTEIL,
100 - 240 V AC Brasilien
Tabelle 2: Von Motorola Solutions autorisierte Netzteile
und kompatible Adapter (Fortsetzung)
Artikelnummer
des Netzteils Adapter Beschreibung Zielort
68009568001.book Page 6 Friday, May 12, 2017 4:30 PM
