Diese Gebrauchsanweisung wurde zuletzt am 12�06�2014 aktualisiert�
INFORMATION
Der Lieferumfang ist auf der Titelseite abgebildet�
Bedeutung der Symbolik Deutsch
GEFAHR Warnungen vor schweren und unmittelbar drohenden Unfall-
und Verletzungsgefahren�
WARNUNG Warnungen vor möglichen schweren Unfall- und Verlet-
zungsgefahren�
VORSICHT
Warnungen vor möglichen Unfall- und Verletzungsgefahren�
HINWEIS
Warnungen vor möglichen technischen Schäden�
1 Sicherheitshinweise
VORSICHT
Nichtbeachtung der Sicherheitshinweise. Eine Nichtbeachtung
der nachstehenden Sicherheitshinweise kann zu Fehlfunktionen des
Drehadapters 4R57 und einem daraus resultierenden Verletzungsrisi-
ko für den Patienten sowie zu Zerstörungen des Drehadapters 4R57
führen�
Beachten Sie die Sicherheitshinweise dieser Gebrauchsanweisung
und informieren Sie Ihren Patienten�
INFORMATION
Der Drehadapter 4R57 ist nicht mit den Adaptern 2R49, 2R50, 4R69,
4R98, 4R95 kombinierbar, da die Anschlüsse unterschiedliche Abma-
ße haben�

Ottobock | 5
VORSICHT
Umgebungs- bzw. Einsatzbedingungen. Je nach Umgebungs- bzw�
Einsatzbrdingungen kann die Funktion des Drehadapters 4R57 beein-
trächtigt werden� Es kann zu Defekten und daraus resultierenden Fehl-
funktionen bis hin zu Funktionsverlust durch Strukturversagen kom-
men� Das kann einen Sturz des Patienten zur Folge haben�
• Bitte vermeiden Sie es, Prothesenpassteile Umgebungen auszuset-
zen, die Korrosionen an den Metallteilen auslösen, z�B� Süßwasser,
Salzwasser und Säuren�
• Achten Sie darauf, dass weder feste Teilchen noch Flüssigkeit in
den Drehadapter eindringen können�
• Der Drehadapter sollte keinem intensiven Rauch oder Staub, keinen
mechanischen Vibrationen oder Stößen und keiner großen Hitze
ausgesetzt werden�
VORSICHT
Manipulationen an Systemkomponenten. Selbstständig vorge-
nommene Veränderungen bzw� Modifikationen an Systemkomponen-
ten können zu Defekten und daraus resultierenden Fehlfunktionen des
Drehadapters 4R57 bis hin zu Funktionsverlust durch Strukturversa-
gen führen� Das kann einen Sturz des Patienten zur Folge haben�
• Jegliche Änderungen oder Modifikationen am Drehadapter 4R57
können zu Nutzungseinschränkungen führen�
• Das Öffnen und Reparieren des Drehadapters bzw� das Instand-
setzen beschädigter Komponenten darf nur durch den zertifizierten
Ottobock Service vorgenommen werden�
VORSICHT
Mechanische Belastungen. Mechanische Einwirkungen bzw� Belas-
tungen von außen, wie z�B� Stöße und Vibrationen, können zu Defek-
ten und daraus resultierenden Fehlfunktionen des Drehadapters 4R57
bis hin zu Funktionsverlust durch Strukturversagen führen� Das kann
einen Sturz des Patienten zur Folge haben�

6 | Ottobock
• Setzen Sie Systemkomponenten keinen mechanischen Vibrationen
oder Stößen aus�
• Vermeiden Sie Schläge oder andere Gewalteinwirkungen auf
den Auslöseknopf, denn dadurch kann die Rotationsfunktion des
Drehadapters beeinträchtigt werden�
INFORMATION
Falls Sie eine Beschädigung entdecken, senden Sie den Drehadapter
bitte an eine Ottobock Servicestelle�
VORSICHT
Unsachgemäße Handhabung des Drehadapters 4R57. Jede Art
von Überbeanspruchung bzw� Überbelastung kann zu Defekten und
daraus resultierenden Fehlfunktionen des Drehadapters 4R57 bis hin
zu Fehlfunktionen durch Strukturversagen führen� Das kann einen
Sturz des Patienten zur Folge haben�
Den Patienten in der sachgemäßen Handhabung des Drehadapters
4R57 unterweisen�
2 Lieferumfang
1 St� Drehadapter 4R57
oder
1 St� Drehadapter 4R57=ST
1 St� Gebrauchsanweisung 647G258

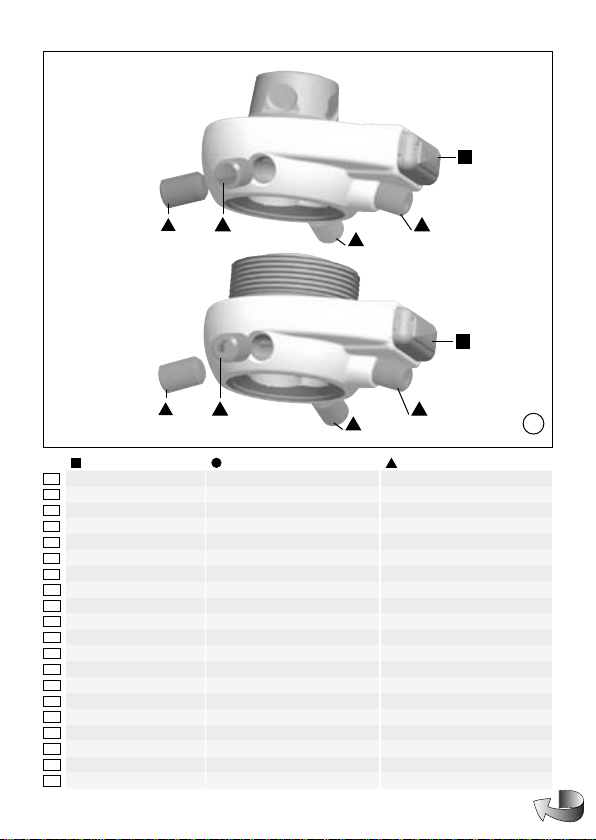

3 Einzelteile (Abb� 1)
3.1 Einzelteil
(4) 4X69=1 Abschlussknopf grau
3.2 Einzelteile-Pack
–
3.3 Mindestmenge
(1) 506G3=M8×12 Gewindestifte

Ottobock | 7
4 Beschreibung
4.1 Verwendungszweck
Die Drehadapter 4R57 und 4R57=ST sind ausschließlich zur exopro-
thetischen Versorgung der unteren Extremität oberhalb des Prothesen-
kniegelenks einzusetzen�
Amputationsniveau: Oberschenkelamputation, Hüftexartikulation�
4.2 Einsatzgebiet
Einsatzgebiet nach dem Ottobock Mobilitätssystem MOBIS:
4R57, 4R57=ST:
Zugelassen bis 150 kg Patientengewicht.
Die Drehadapter wurden für Alltagsaktivitäten entwickelt und dürfen
nicht für außergewöhnliche Tätigkeiten wie zum Beispiel Extremsportar-
ten (Freiklettern, Paragleiten, etc�) eingesetzt werden�
Die Versorgung eines Patienten mit den Drehadaptern 4R57 und
4R57=ST darf nur vom Orthopädie-Techniker vorgenommen werden�
4.3 Funktion
Im alltäglichen Umgang mit der Oberschenkelprothese sind „Kombina-
tionsbewegungen“, z�B� beim „Schneidersitz“, nur eingeschränkt mög-
lich� Ebenso werden Positionsänderungen der Sitzhaltung zur Erhöhung
des Tragekomforts von Patienten erwünscht� Die Drehadapter 4R57
und 4R57=ST erfüllen diese Zusatzfunktion� Sie müssen oberhalb des
Prothesenkniegelenks eingebaut werden, so dass der gebeugte Unter-
schenkel gegen den Schaft rotiert, d�h� nach innen oder nach außen
gedreht werden kann� Beim Autofahren oder zum Wechsel des Schuhs

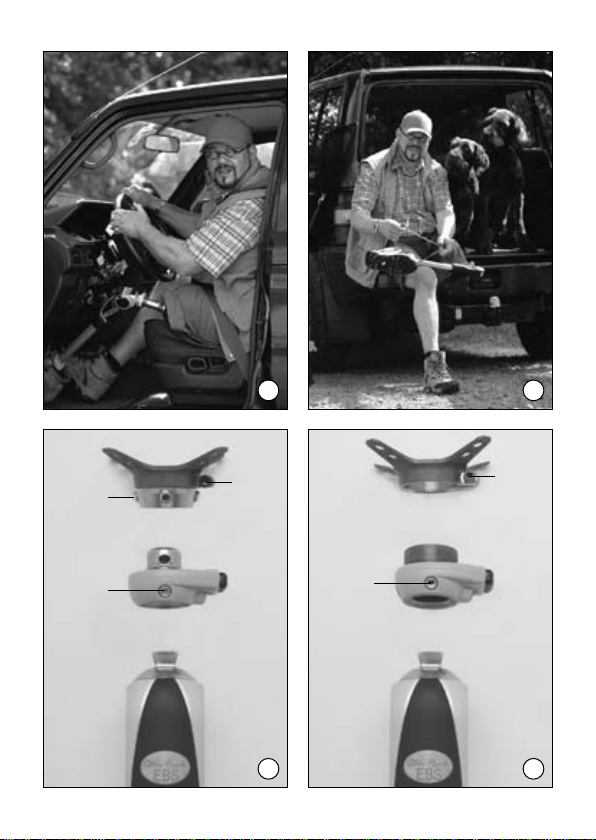

werden die Vorteile deutlich (Abb� 2 und Abb� 3)
Zur Freigabe der Drehung wird der Auslöseknopf durch Drücken betä-
tigt� Die Arretierung in die Ausgangsposition erfolgt selbsttätig�
INFORMATION
Auslöseknopf des Drehadapters medial positionieren!
4.3.1 Konstruktive Besonderheiten:
Das Drehgelenk des Drehadapters besteht aus zwei zueinander durch
Lager drehbaren Teilen und einer Verriegelungseinrichtung�

8 | Ottobock
Die beiden Lager nehmen die hohen Kippkräfte, die in Folge des Ge-
wichts des Prothesenträgers entstehen, spielfrei auf und benötigen nur
ein geringes Verdrehmoment von 0,5 Nm im eingebauten Zustand� In
Nullstellung erfolgt das Einrasten selbsttätig�
5 Technische Daten
Artikelnummer 4R57 4R57=ST
Gewicht 170 g 185 g
Systemhöhe 22 mm 42 mm
Material Stahl rostfrei Stahl rostfrei
Rotations-
möglichkeit
max� 360°
(ohne Schaumstoff-
überzug)
max� 360°
(ohne Schaumstoff überzug)
Max� Patienten-
gewicht 150 kg 150 kg
Anschluss
proximal Justierkern Gewinde
Anschluss
distal Justierkernaufnahme Justierkernaufnahme
Mobilitätsgrad – –
6 Handhabung
6.1 Drehadapter mit Justierkern 4R57 (Abb� 4)
Der Drehadapter besitzt einen speziellen Justierkern zur Aufnahme in ei-
nen Schaftansatz mit Justierkernaufnahme oder einen Doppeladapter mit
Justierkernaufnahme� Zum Austausch oder bei der Demontage müssen
alle vier Gewindestifte des Adapters (Abb� 4, Pos� 1) herausgedreht wer-
den� Die Justiermöglichkeiten bei statischen Korrekturen sind in diesem
Bereich geringfügig� Zum Anziehen der Gewindestifte einen Drehmo-
mentschlüssel benutzen (z� B� Ottobock Art� Nr� 710D4)�

Ottobock | 9
INFORMATION
Das Anzugmoment für Gewindestifte des proximal anschließenden Ad-
apters beträgt abweichend von der Vorgabe in der entsprechenden
Gebrauchsanweisung 10 Nm (Abb� 4)�
Zur Anprobe: Die Gewindestifte im Uhrzeigersinn auf 10 Nm anzie-
hen (Abb� 4)�
Zur Fertigstellung: Die Gewindestifte mit Loctite 636K13 sichern und
im Uhrzeigersinn auf 10 Nm bzw� 15 Nm anziehen (Abb�4)�
6.2 Drehadapter mit Gewindeanschluss 4R57=ST (Abb� 5)
Über den Gewindeanschluss des Drehadapters erfolgt die Verbindung
mit den Eingussankern 4R43 und 4R111=N�
INFORMATION
Für beide Eingussanker ist die Laminierhilfe 4X46=ST zu verwenden
(sie ist nicht im Lieferumfang enthalten)�
Vorgang: Drehadapter bis zum Anschlag einschrauben� Danach eine
Umdrehung, maximal zwei Umdrehungen zurückdrehen, bis
• der Auslöseknopf medial ausgerichtet ist und
• sich das Gehäuse des Drehadapters nach Betätigung des Auslöse-
knopfes 360° durchdrehen lässt, ohne den Eingussanker zu berühren�
Den Drehadapter im Eingussanker durch Festziehen der Klemmschrau-
be (Abb� 5, Pos� 2) fixieren�
Zum Anziehen der Klemmschraube einen Drehmomentschlüssel benut-
zen (z�B� Ottobock Art� Nr� 710D4)�
INFORMATION
Das Anzugmoment für die Klemmschraube des 4R111=N und des
4R43 beträgt 10 Nm (Abb� 5)�

10 | Ottobock
INFORMATION
Das Anzugmoment für die Gewindestifte beträgt 15 Nm (Abb�5)�
Zur Anprobe: Die Gewindestifte im Uhrzeigersinn auf 10 Nm anzie-
hen�
Zur Fertigstellung: Die Gewindestifte mit Loctite 636K13 sichern und
im Uhrzeigersinn auf 10 Nm vorziehen, anschließend Montageanzugs-
moment 15 Nm.
6.3 Justierkernaufnahme
Die Justierkernaufnahme der Drehadapter dient zur distalen Verbindung
mit einem Justierkern� Über die vier Gewindestifte sind statische Korrek-
turen während des Aufbaus, der Anprobe und nach Fertigstellung der
Prothese jederzeit übersichtlich durchführbar�
Zum Austausch eines Moduls oder bei der Demontage wird die vorher
justierte Position beibehalten, wenn nur zwei nebeneinander angeordne-
te Gewindestifte, und zwar die am tiefsten eingeschraubten, herausge-
dreht werden�
Gewindestifte, die bei der Justierposition zu lang (Schaumstoffbeschä-
digung) oder zu kurz (geringe Festigkeit) erscheinen, sollten durch ent-
sprechend passende ersetzt werden:
Folgende Abmessungen stehen zur Verfügung:
Artikelnummer Länge
506G3=M8x10 10 mm
506G3=M8x12-V 12 mm
506G3=M8x14 14 mm
506G3=M8x16 16 mm
6.4 Wartungshinweise
Grundsätzlich werden alle modularen Adapter von Ottobock mit drei Mil-
lionen Belastungszyklen geprüft� Dies entspricht, je nach Aktivitätsgrad
des Amputierten, einer Nutzungsdauer von drei bis fünf Jahren�
Wir empfehlen grundsätzlich regelmäßig jährliche Sicherheitskontrollen
durchzuführen�

Ottobock | 11
7 Haftung
Der Hersteller empfiehlt, das Produkt nur unter den vorgegebenen Be-
dingungen und zu den vorgesehenen Zwecken, sowie mit den für die
Prothese geprüften Modular-Bauteil-Kombinationen, entsprechend des
Ottobock Mobilitätssystems MOBIS zu verwenden und es entsprechend
der Gebrauchsanweisung zu pflegen� Für Schäden, die durch Passteile
verursacht werden, die nicht vom Hersteller im Rahmen der Verwendung
des Produktes freigegeben wurden, haftet der Hersteller nicht�
8 CE-Konformität
Das Produkt erfüllt die Anforderungen der Richtlinie 93/42/EWG für
Medizinprodukte� Aufgrund der Klassifizierungskriterien für Medizinpro-
dukte nach Anhang IX der Richtlinie wurde das Produkt in die Klasse I
eingestuft� Die Konformitätserklärung wurde deshalb von Ottobock in
alleiniger Verantwortung gemäß Anhang VII der Richtlinie erstellt�
These instructions for use were last updated on 12�06�2014�
INFORMATION
The items included in the delivery are shown on the cover page�
Explanation of Symbols English
DANGER
Warnings regarding directly impending risks of severe acci-
dent or injury�
WARNING
Warnings regarding possible risks of severe accident or in-
jury�
CAUTION
Warnings regarding possible risks of accident or injury�
NOTICE Warnings regarding possible technical damage�

12 | Ottobock
1 Safety Instructions
CAUTION
Non-observance of safety instructions. Non-observance of the fol-
lowing safety instructions can lead to malfunction of the 4R57 Rotation
Adapter, resulting in a risk of injury to the patient and in destruction of
the 4R57 Rotation Adapter�
Observe the safety information in these instructions for use and inform
the patient�
INFORMATION
The 4R57 Rotation Adapter cannot be combined with Adapters 2R49,
2R50, 4R69, 4R98 and 4R95, because the connectors have different
dimensions�
CAUTION
Environment and usage conditions.The environment and usage
conditions may compromise the functionality of the 4R57 Rotation Ad-
apter� This may lead to defects and resulting malfunction, including
loss of function due to structural failure� This can cause the patient to
fall�
• Please avoid exposing prosthetic components to corrosive elements
such as fresh water, salt water and acids�
• Do not let foreign particles or liquids get into the rotation adapter�
• The rotation adapter should not be subjected to intense smoke,
dust, mechanical vibrations, shocks or high temperatures�
CAUTION
Changes to system components. Any changes or modifications to
system components which are made on your own initiative may result
in defects and malfunction of the 4R57 Rotation Adapter, including loss
of function due to structural failure� This can cause the patient to fall�
• Any changes or modifications to the 4R57 Rotation Adapter may
result in a loss of functionality�

Ottobock | 13
• The rotation adapter and damaged components may only be ope-
ned or repaired by certified OttoBock Service technicians�
CAUTION
Mechanical loads. External mechanical influences and/or loads,
such as impacts and vibration, can cause defects and result in mal-
function of the 4R57 Rotation Adapter, including loss of function due to
structural failure� This can cause the patient to fall�
• Do not subject the system components to mechanical vibrations or
impacts�
• Avoid any shock or impact to the release button, as this could impair
the rotational function of the rotation adapter�
INFORMATION
If you notice that the rotation adapter has been damaged in any way,
please send it to an Ottobock service centre�
CAUTION
Improper use of the 4R57 Rotation Adapter. Any type of excessive
strain or overloading can lead to defects and resulting malfunction of
the 4R57 Rotation Adapter, including loss of function due to structural
failure� This can cause the patient to fall�
Instruct the patient in the proper use of the 4R57 Rotation Adapter�
2 Scope of Delivery
1 4R57 Rotation Adapter
or
1 4R57=ST Rotation Adapter
1 647G258 Instructions for Use
3 Single components (Figure 1)
3.1 Single component
4X69=1 Release Button Cover, gray (4)

14 | Ottobock
3.2 Single components package
–
3.3 Minimum order quantity
506G3=M8×12 Set Screws (1)
4 Description
4.1 Intended Use
The 4R57 and 4R57=ST Rotation Adapters are intended solely for the
exoprosthetic fitting of amputations of the lower limb above the prosthetic
knee joint�
Amputation level: transfemoral amputation, hip disarticulation�
4.2 Field of Application
Field of application according to the Ottobock MOBIS Mobility Sys-
tem:
4R57, 4R57=ST:
Approved for a patient weight of up to 150 kg (330 lbs).
The Rotation Adapters have been developed for everyday use and must
not be used for unusual activities such as extreme sports (free climbing,
paragliding, etc�)�
The fitting of patients with the 4R57 and 4R57=ST Rotation Adapters may
only be carried out by a prosthetist�
4.3 Function
During daily life with a transfemoral prosthesis “combination move-
ments”, such as for sitting with the knees crossed, are possible only to
a limited extent� Position changes of the sitting posture, in order to in-
crease the wearing comfort of the patients, are desired as well� The 4R57
and 4R57=ST Rotation Adapters comply with these additional require-
ments� They must be installed above the prosthetic knee joint so that the
lower leg rotates against the socket when flexed, i�e� so that it can be
rotated inward and outward� When driving a car or when changing shoes
the advantages become obvious (Fig� 2 and 3)�
The release button need only be pressed to allow the unit to rotate� The
unit will automatically lock in the neutral position�

Ottobock | 15
INFORMATION
Position the Rotation Adapter‘s release button medially!
Structural Features:
The rotation joint of the Rotation Adapter consists of two parts that rotate
on bearings, as well as a locking device�
The high forces that are generated by the weight of the prosthesis wear-
er, are absorbed without play by the two bearings� These bearings re-
quire a torque moment of only 0�5 Nm/0�37 ft�lbs�/4�42 lbs�in� when in-
stalled� In the neutral position the unit locks automatically�
5 Technical Data
Article number 4R57 4R57=ST
Weight 170 g 185 g
System height 22 mm 42 mm
Material Stainless steel Stainless steel
Rotation possibility max� 360°
(without foam cover)
max� 360°
(without foam cover)
Max� patient weight 150 kg (330 lbs) 150 kg (330 lbs)
Proximal connection Adjustment pyramid Thread
Distal connection Pyramid Receiver Pyramid Receiver
Mobility Grade – –
6 Handling
6.1 4R57 Rotation Adapter with Adjustment Pyramid (Fig� 4)
The Rotation Adapter has a special adjustment pyramid for connection to
a socket attachment block with pyramid receiver or double adapter with
pyramid receiver� In the case of replacement or disassembly all four set
screws of the Adapter must be removed (Fig� 4, item 1)� For static cor-
rections, adjustment possibilities are minimal� Use a torque wrench to
tighten the set screws (such as Ottobock art� no� 710D4)�

16 | Ottobock
INFORMATION
The torque of the adjustment screws of the proximal adapter connec-
tion is 10 Nm (Fig� 4)� This value differs from the torque specified in
the relevant user’s manual�
For trial fitting: Turn the adjustment screws clockwise to a torque of
10 Nm (Fig� 4)�
For finished prosthesis: Secure the set screws with 636K13 Loctite
and tighten them clockwise to 10 Nm/7.4 ft.lbs./88.5 lbs.in. and 15
Nm/11 ft.lbs./133 lbs.in. respectively (Fig� 4)�
6.2 4R57=ST Rotation Adapter with Threaded Connector (Fig�5)
The threaded connector of the Rotation Adapter provides the connection
to the lamination anchors 4R43 and 4R111=N�
INFORMATION
For both lamination anchors the 4×46=ST Lamination Aid is to be used
(not included in the delivery)�
Procedure: Screw the Rotation Adapter in completely� Then unscrew the
Rotation Adapter by one turn, maximally two turns, until
• the release button is positioned medially and
• after pressing the release button, the housing of the Rotation Adapter
can be rotated 360° without contacting the lamination anchor�
Fix the Rotation Adapter in the lamination anchor by tightening the clamp-
ing screw (Fig� 5, item 2)�
Use a torque wrench to tighten the clamping screw (such as Ottobock
art� no� 710D4)�
INFORMATION
The torque for the clamping screw of the 4R111=N and of the 4R43 is
10 Nm/7.4 ft.lbs./88.5 lbs.in. (Fig� 5)�

Ottobock | 17
INFORMATION
The torque for the set screws is 15 Nm/11 ft.lbs./133 lbs.in. (Fig� 5)�
For trial fitting: Tighten the set screws clockwise to 10 Nm/7.4 ft.
lbs./88.5 lbs.in.
For finished prosthesis: Secure the set screws with 636K13 Loctite
and pre-tighten to 10 Nm/7.4 ft.lbs./88.5 lbs.in. Then complete as-
sembly by tightening to 15 Nm/11 ft.lbs./133 lbs.in.
6.3 Pyramid Receiver
The pyramid receiver of the Rotation Adapters provides the distal con-
nection to the knee joint� Static corrections are possible at any time dur-
ing alignment and trial walking and after completion of the prosthesis us-
ing the four set screws� To exchange a module or during disassembly the
previous position may be retained by loosening only the two most deeply
screwed in, adjacent set screws�
Replace set screws that appear too long (to prevent foam cover damage)
or too short (which can fail) with the appropriate screw length:
The following dimensions are available:
Article no. Length
506G3=M8x10 10 mm
506G3=M8x12-V 12 mm
506G3=M8x14 14 mm
506G3=M8x16 16 mm
6.4 Maintenance Instructions
As a basic principle, all Ottobock modular adapters are subjected to
tests involving three million load cycles� Depending on the amputee’s
activity this corresponds to a service life of three to five years�
We recommend carrying out regular safety checks once a year�
7 Liability
The manufacturer recommends using the device only under the speci-
fied conditions and for the intended purposes� The device must be main-
tained according to the Instructions for Use� The device must only be op-
erated with tested modular components in accordance with the Ottobock

18 | Ottobock
Mobility System� The manufacturer is not liable for damage caused by
component combinations that were not authorized by the manufacturer�
8 CE conformity
This product meets the requirements of the 93/42/EWG guidelines for
medical products� This product has been classified as a class I prod-
uct according to the classification criteria outlined in appendix IX of the
guidelines� The declaration of conformity was therefore created by Otto-
bock with sole responsibility according to appendix VII of the guidelines�
La dernière mise à jour du présent mode d’emploi date du 12�06�2014�
INFORMATION
Les éléments livrés sont représentés en photo sur la première page�
Signification des symboles Français
DANGER
Mises en garde contre les risques d’accidents et de blessu-
res graves et imminents�
AVERTISSEMENT
Mises en garde contre les éventuels risques d’accidents
et de blessures graves�
PRUDENCE Mises en garde contre les éventuels risques d’accidents
et de blessures�
AVIS Mises en garde contre les éventuels dommages techniques�
1 Consignes de sécurité
PRUDENCE
Non-respect des consignes de sécurité. Le non-respect des con-
signes de sécurité indiquées ci-après peut conduire à des dysfoncti-
onnements de l‘adaptateur de rotation 4R57 et, par conséquent, à un
risque de blessure pour le patient ainsi qu‘à des endommagements de
l‘adaptateur de rotation 4R57�
Respectez les consignes de sécurité des présentes instructions
d‘utilisation et informez votre patient�

Ottobock | 19
INFORMATION
L’adaptateur de rotation 4R57 n’est pas compatible avec les adapta-
teurs 2R49, 2R50, 4R69, 4R98 et 4R95, les raccords présentant diffé-
rentes dimensions�
PRUDENCE
Conditions d‘environnement et d‘utilisation. Les conditions
d‘environnement et d‘utilisation sont susceptibles de nuire au fonc-
tionnement de l‘adaptateur de rotation 4R57� Cela peut entraîner des
pannes et, par conséquent, des dysfonctionnements, voire une perte
de fonctionnalité due à une défaillance structurelle� Cela peut provo-
quer la chute du patient�
• Évitez de placer les composants de prothèse dans des milieux pou-
vant provoquer la corrosion des parties métalliques, par ex� l’eau
douce, l’eau salée et les acides�
• Veillez à ce qu’aucune particule solide ni aucun liquide ne puissent
pénétrer dans l’adaptateur de rotation�
• N‘exposez pas l’adaptateur de rotation à une fumée ou à une pous-
sière excessives, à des vibrations mécaniques ou des chocs et à
une forte chaleur�
PRUDENCE
Manipulations des composants du système. Tout changement ou
modification apportés de votre propre chef aux composants du sy-
stème sont susceptibles d’entraîner des pannes et donc des dysfonc-
tionnements de l‘adaptateur de rotation 4R57, voire même une perte
de fonctionnalité causée par une défaillance structurelle� Cela peut
provoquer la chute du patient�
• Tous les changements ou toutes les modifications effectués sur
l‘adaptateur de rotation 4R57 peuvent entraîner des restrictions
d’utilisation�
• Seul un SAV certifié par OttoBock est autorisé à ouvrir et à répa-
rer l‘adaptateur de rotation ou à remettre en état les composants
endommagés�

20 | Ottobock
PRUDENCE
Charges mécaniques. Les effets ou les charges mécaniques exter-
nes tels que les chocs et les vibrations peuvent entraîner des pannes
et, par conséquent, des dysfonctionnements de l‘adaptateur de rotati-
on 4R57, voire une perte de fonctionnalité causée par une défaillance
structurelle� Cela peut provoquer la chute du patient�
• Protégez les composants du système des vibrations mécaniques
et des chocs�
• Évitez tout choc ou toute autre manipulation brutale du bouton de
déclenchement pouvant endommager définitivement la fonction ro-
tative de l’adaptateur�
INFORMATION
Veuillez envoyer votre adaptateur de rotation à un SAV Ottobock, si
celui-ci présente des dégradations�
PRUDENCE
Manipulation incorrecte de l‘adaptateur de rotation 4R57.Toute
sollicitation excessive ou surcharge peut entraîner des pannes et des
dysfonctionnements de l‘adaptateur de rotation 4R57, voire une perte
de fonctionnalité causée par une défaillance structurelle� Cela peut
provoquer la chute du patient�
Expliquez au patient comment manipuler correctement l‘adaptateur de
rotation 4R57�
2 Quantité livrée
1 Adaptateur de rotation 4R57
ou
1 Adaptateur 4R57=ST
1 Instructions d‘utilisation 647G258
3 Pièces à l'unité (ill� 1)
3.1 Pièce à l'unité
(4) 4X69=1 Bouton de fermeture gris
