Otto Bock Terion K2 1C11 User manual

1C11 Terion K2
Gebrauchsanweisung ................................................................ 5
Instructions for use .................................................................... 12
Instructions d'utilisation ............................................................. 19
Istruzioni per l’uso ..................................................................... 27
Instrucciones de uso ................................................................. 34
Manual de utilização .................................................................. 42
Gebruiksaanwijzing ................................................................... 49
Bruksanvisning ......................................................................... 56
Brugsanvisning ......................................................................... 63
Bruksanvisning ......................................................................... 70
Käyttöohje ................................................................................ 77
Instrukcja użytkowania ............................................................... 84
Használati utasítás .................................................................... 92
Návod k použití ......................................................................... 99
Instrucţiuni de utilizare ............................................................... 106
Upute za uporabu ..................................................................... 113
Navodila za uporabo .................................................................. 120
Návod na používanie .................................................................. 127
Инструкция за употреба ........................................................... 134
Kullanma talimatı ....................................................................... 142
Οδηγίες χρήσης ....................................................................... 149
Руководство по применению .................................................... 157
取扱説明書 ............................................................................... 165
使用说明书 ............................................................................... 172
사용 설명서 .............................................................................. 178

1
2
2

3 4
5 6
3

7
4

1 Produktbeschreibung Deutsch
INFORMATION
Datum der letzten Aktualisierung: 2017-09-21
►Lesen Sie dieses Dokument vor Gebrauch des Produkts aufmerksam
durch.
►Beachten Sie die Sicherheitshinweise, um Verletzungen und Produkt
schäden zu vermeiden.
►Weisen Sie den Benutzer in den sachgemäßen und gefahrlosen Ge
brauch des Produkts ein.
►Bewahren Sie dieses Dokument auf.
1.1 Konstruktion und Funktion
Der Prothesenfuß 1C11 Terion K2 wurde für die Bedürfnisse von Anwen
dern mit Mobilitätsgrad 1 und 2 entwickelt. Er eignet sich zum Gehen auf
unterschiedlichen Untergründen.
Die funktionellen Eigenschaften des Prothesenfußes werden durch das Fe
derelement aus faserverstärktem Polymer und eine Basis aus Funktions
schaum erreicht. Der Prothesenfuß erlaubt eine spürbare Plantarflexion bei
Fersenauftritt und eine natürliche Abrollbewegung.
1.2 Kombinationsmöglichkeiten
Diese Prothesenkomponente ist kompatibel mit dem Ottobock Modularsys
tem. Die Funktionalität mit Komponenten anderer Hersteller, die über kom
patible modulare Verbindungselemente verfügen, wurde nicht getestet.
2 Bestimmungsgemäße Verwendung
2.1 Verwendungszweck
Das Produkt ist ausschließlich für die prothetische Versorgung der unteren
Extremität einzusetzen.
2.2 Einsatzgebiet
Unsere Komponenten funktionieren optimal, wenn sie mit geeigneten Kom
ponenten kombiniert werden, ausgewählt auf Basis von Körpergewicht und
Mobilitätsgrad, die mit unserer MOBIS Klassifizierungsinformation identifi
zierbar sind, und die über passende modulare Verbindungselemente verfü
gen.
5

°
kg
Das Produkt wird für Mobilitätsgrad1 (Innenbereichsgeher) und
Mobilitätsgrad2 (eingeschränkter Außenbereichsgeher) emp
fohlen.
• Das maximal zugelassene Körpergewicht ist in den Technischen Daten
angegeben (siehe Seite11).
2.3 Umgebungsbedingungen
Zulässige Umgebungsbedingungen
Einsatztemperaturbereich: -10°C bis +60°C
Relative Luftfeuchtigkeit: keine Beschränkungen
Chemikalien/Feuchtigkeit: Süßwasser, Salzwasser, Chlorwasser, Seifenlauge,
Schweiß, Urin
Feststoffe: Staub, Sand, stark hygroskopische Partikel (z.B. Talkum)
Reinigen Sie das Produkt nach Kontakt mit Feuchtigkeit/Chemikalien/Fest
stoffen, um erhöhten Verschleiß und Schäden zu vermeiden (siehe Seite10).
2.4 Nutzungsdauer
Das Produkt ist vom Hersteller nach ISO 22675 auf 2 Millionen Belastungs
zyklen geprüft. Dies entspricht, je nach Aktivitätsgrad des Patienten, einer
Nutzungsdauer von 2 bis 3 Jahren.
3 Sicherheit
3.1 Bedeutung der Warnsymbolik
VORSICHT Warnung vor möglichen Unfall- und Verletzungsgefahren.
HINWEIS Warnung vor möglichen technischen Schäden.
3.2 Allgemeine Sicherheitshinweise
VORSICHT
Überschreitung der Nutzungsdauer und Wiederverwendung an ei
nem anderen Patienten
Verletzungsgefahr durch Funktionsverlust sowie Beschädigungen am Pro
dukt
►Sorgen Sie dafür, dass die geprüfte Nutzungsdauer nicht überschritten
wird.
►Verwenden Sie das Produkt nur für einen Patienten.
6

VORSICHT
Überbeanspruchung des Produkts
Verletzungsgefahr durch Bruch tragender Teile
►Setzen Sie das Produkt entsprechend des angegebenen Einsatzge
biets ein (siehe Seite5).
VORSICHT
Unzulässige Kombination von Prothesenkomponenten
Verletzungsgefahr durch Bruch oder Verformung des Produkts
►Kombinieren Sie das Produkt nur mit Prothesenkomponenten, die da
für zugelassen sind.
►Prüfen Sie anhand der Gebrauchsanweisungen der Prothesenkompo
nenten, ob sie auch untereinander kombiniert werden dürfen.
HINWEIS
Mechanische Beschädigung des Produkts
Funktionsveränderung oder –verlust durch Beschädigung
►Arbeiten Sie sorgfältig mit dem Produkt.
►Prüfen Sie ein beschädigtes Produkt auf Funktion und Gebrauchsfä
higkeit.
►Verwenden Sie das Produkt bei Funktionsveränderungen oder -verlust
nicht weiter (siehe „Anzeichen von Funktionsveränderungen oder -ver
lust beim Gebrauch“ in diesem Kapitel).
►Sorgen Sie im Bedarfsfall für geeignete Maßnahmen (z.B. Reparatur,
Austausch, Kontrolle durch den Kunden-Service des Herstellers, etc.).
HINWEIS
Verwendung unter unzulässigen Umgebungsbedingungen
Schäden am Produkt durch unzulässige Umgebungsbedingungen
►Setzen Sie das Produkt keinen unzulässigen Umgebungsbedingungen
aus.
►Wenn das Produkt unzulässigen Umgebungsbedingungen ausgesetzt
war, prüfen Sie es auf Schäden.
►Verwenden Sie das Produkt bei offensichtlichen Schäden oder im
Zweifelsfall nicht weiter.
►Sorgen Sie im Bedarfsfall für geeignete Maßnahmen (z.B. Reinigung,
Reparatur, Ersatz, Kontrolle durch den Hersteller oder eine Fachwerk
statt, etc.).
7

Anzeichen von Funktionsveränderungen oder -verlust beim Gebrauch
Ein verringerter Vorfußwiderstand oder ein verändertes Abrollverhalten sind
spürbare Anzeichen von Funktionsverlust.
4 Lieferumfang
1C11 Terion K2
Menge Benennung Kennzeichen
1 Gebrauchsanweisung –
1 Prothesenfuß –
1 Schutzsocke
(größenabhängig)
22 bis 28: SL=Spectra-Sock-2
29 bis 30: SL=Spectra-Sock
5 Herstellung der Gebrauchsfähigkeit
VORSICHT
Fehlerhafter Aufbau oder Montage
Verletzungsgefahr durch Schäden an Prothesenkomponenten
►Beachten Sie die Aufbau- und Montagehinweise.
HINWEIS
Beschleifen von Prothesenfuß oder Fußhülle
Vorzeitiger Verschleiß durch Beschädigung des Produkts
►Beschleifen Sie den Prothesenfuß oder die Fußhülle nicht.
5.1 Aufbau
INFORMATION
Am proximalen Anschluss des Prothesenfußes befindet sich ein Adapter
schutz aus Kunststoff. So wird der Anschlussbereich während des Auf
baus und der Anprobe der Prothese vor Kratzern geschützt.
►Entfernen Sie den Adapterschutz bevor der Patient den Werkstatt-/An
probebereich verlässt.

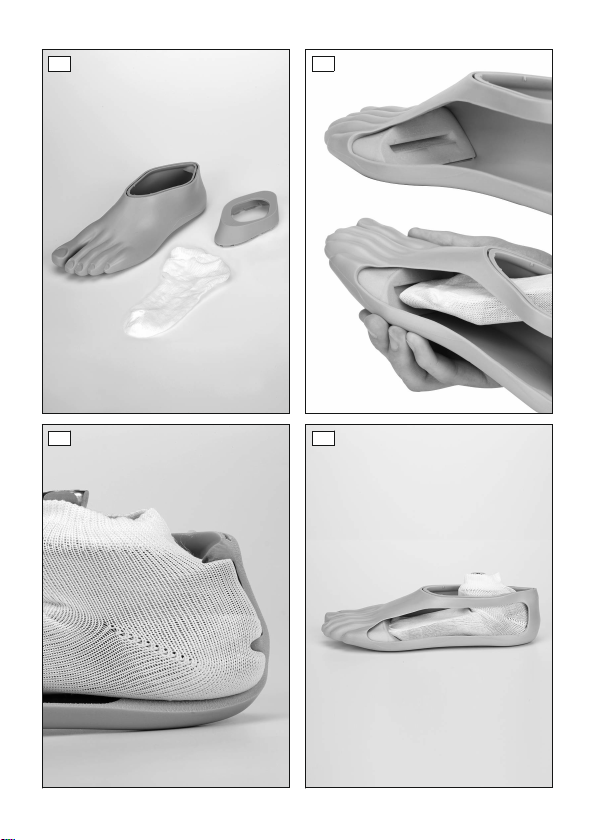

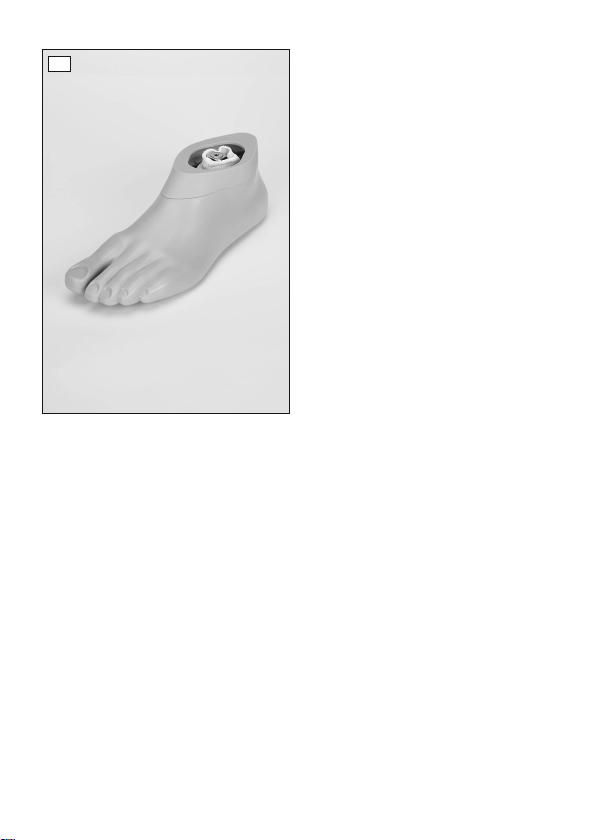

5.1.1 Aufziehen/Entfernen der Fußhülle
VORSICHT
Verwenden des Prothesenfußes ohne Fußhülle
Verletzungsgefahr durch fehlende Bodenhaftung und Funktionsverlust des
Prothesenfußes
8

►Verwenden Sie den Prothesenfuß immer mit der passenden Fußhülle.
►Die Fußhülle aufziehen oder entfernen, wie in der Gebrauchsanweisung
der Fußhülle beschrieben.
5.1.2 Grundaufbau
Grundaufbau TT
Ablauf des Grundaufbaus
Benötigte Materialien: Goniometer 662M4, Absatzhöhenmessgerät
743S12, 50:50Lehre 743A80, Aufbaugerät (z.B. L.A.S.A.R. Assembly
743L200 oder PROS.A. Assembly 743A200)
Die Prothesenkomponenten gemäß der folgenden Angaben im Aufbauge
rät montieren und ausrichten:
  Absatzhöhe: Effektive Absatzhöhe (Absatzhöhe Schuh - Sohlen
stärke Vorfußbereich) +5mm
  Sagittale Ausrichtung: Aufbaulinie auf a–p Markierungen der

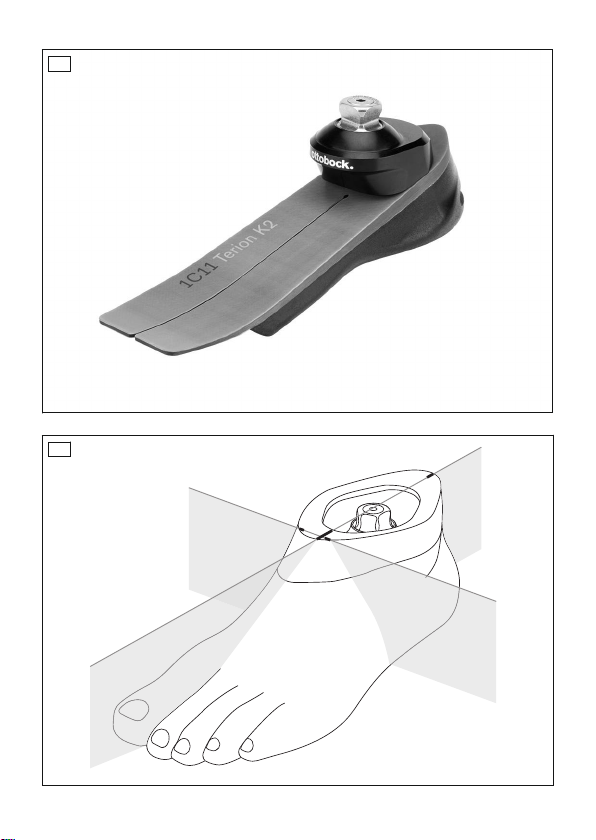

Anschlusskappe/Fußhülle (siehe Abb.2)
  Frontale Ausrichtung: Aufbaulinie auf m–l Markierungen der
Anschlusskappe/Fußhülle (siehe Abb.2)
  Den Prothesenfuß und den Prothesenschaft mit den ausgewählten
Adaptern verbinden. Dabei die Gebrauchsanweisungen der Adap
ter beachten.
  Sagittale Ausrichtung:
Die Mitte des Prothesenschafts mit der 50:50 Lehre ermitteln. Den
Prothesenschaft mittig zur Aufbaulinie einordnen.
Schaftflexion: Individuelle Stumpfflexion +5°
  Die Abduktionsstellung oder Adduktionsstellung beachten.
Grundaufbau TF
►Die Angaben in der Gebrauchsanweisung des Prothesenkniegelenks
beachten.
5.1.3 Statischer Aufbau
• Ottobock empfiehlt den Aufbau der Prothese mit Hilfe des
L.A.S.A.R.Posture zu kontrollieren und bei Bedarf anzupassen.
• Bei Bedarf können die Aufbauempfehlungen (TF-Modular-Beinprothe
sen: 646F219*, TT-Modular-Beinprothesen: 646F336*) bei Ottobock an
gefordert werden.
9

5.1.4 Dynamische Anprobe
• Den Aufbau der Prothese in der Frontalebene und der Sagittalebene an
passen (z.B. durch Winkeländerung oder Verschiebung), um eine opti
male Schrittabwicklung sicherzustellen.
•TT-Versorgungen: Bei der Lastübernahme nach dem Fersenauftritt auf
eine physiologische Kniebewegung achten.
• Den Adapterschutz des Prothesenfußes nach Abschluss der dynami
schen Anprobe und der Gehübungen entfernen.
5.2 Optional: Montieren des Schaumstoffüberzugs
Als lösbare Verbindung zwischen Schaumstoffüberzug und Prothesenfuß
dient ein Verbindungselement (z.B. Verbindungsplatte, Verbindungskappe,
Anschlusskappe, Schaumanschlusskappe).
>Benötigte Materialien: Entfettender Reiniger (z.B. Isopropylalkohol
634A58), Kontaktkleber 636N9 oder Kunststoffkleber 636W17
1) Den Abstand vom Kniedrehpunkt bis zum gewünschten Ende des
Schaumstoffüberzugs messen und den Stauchweg addieren: Bei PE-
Schaum 10mm, bei PUR-Weichschaum 30mm addieren. Bei TF-Pro
thesen den doppelten Stauchweg addieren, weil sowohl über als auch
unter der Knieachse Stauchweg benötigt wird.
2) Den Schaumstoffrohling ablängen und im proximalen Bereich am Pro
thesenschaft einpassen.
3) Den Schaumstoffrohling auf die Prothese ziehen.
4) Das Verbindungselement auf die Fußhülle oder den Prothesenfuß set
zen. Je nach Ausführung rastet das Verbindungselement im Rand ein
oder sitzt am Fußadapter.
5) Den Prothesenfuß an der Prothese montieren.
6) Die Außenkontur des Verbindungselements auf der distalen Schnittflä
che des Schaumstoffrohlings anzeichnen.
7) Den Prothesenfuß demontieren und das Verbindungselement entfernen.
8) Das Verbindungselement mit einem entfettenden Reiniger reinigen.
9) Das Verbindungselement gemäß der angezeichneten Außenkontur auf
die distale Schnittfläche des Schaumstoffrohlings kleben.
10) Die Verklebung trocknen lassen (ca. 10Minuten).
11) Den Prothesenfuß montieren und die kosmetische Außenform anpassen.
Dabei die Kompression durch Überziehstrümpfe oder SuperSkin be
rücksichtigen.
6 Reinigung
1) Das Produkt mit einem feuchten, weichen Tuch reinigen.
10
