1C30 Trias

1
2

1 Produktbeschreibung Deutsch
INFORMATION
Datum der letzten Aktualisierung: 2020-07-07
►Lesen Sie dieses Dokument vor Gebrauch des Produkts aufmerksam
durch und beachten Sie die Sicherheitshinweise.
►Weisen Sie den Benutzer in den sicheren Gebrauch des Produkts ein.
►Wenden Sie sich an den Hersteller, wenn Sie Fragen zum Produkt ha
ben oder Probleme auftreten.
►Melden Sie jedes schwerwiegende Vorkommnis im Zusammenhang
mit dem Produkt, insbesondere eine Verschlechterung des Gesund
heitszustands, dem Hersteller und der zuständigen Behörde Ihres Lan
des.
►Bewahren Sie dieses Dokument auf.

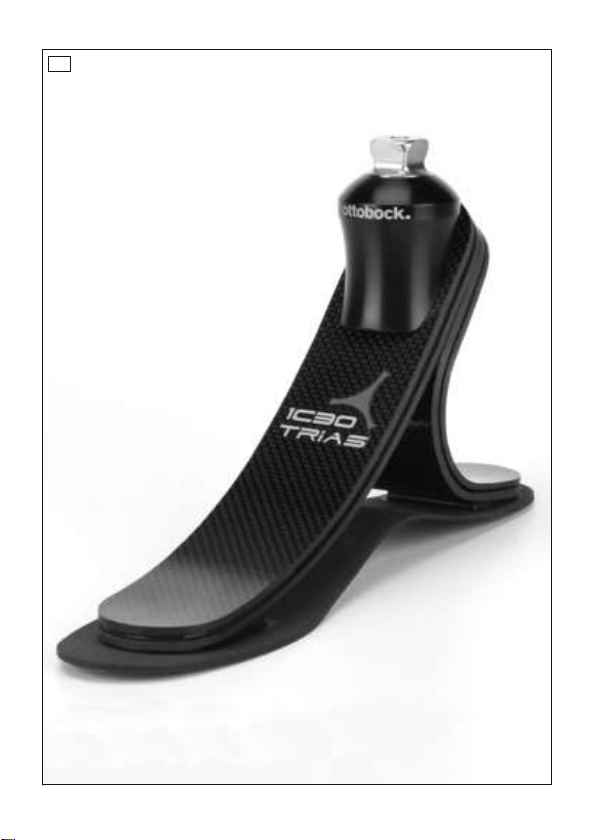

1.1 Konstruktion und Funktion
Der Prothesenfuß 1C30 Trias eignet sich zum Gehen auf unterschiedlichen
Untergründen und in variabler Geschwindigkeit.
Die funktionellen Eigenschaften des Prothesenfußes werden durch die Fe
derelemente aus Carbon erreicht. Der Prothesenfuß erlaubt eine spürbare
Plantarflexion bei Fersenauftritt und eine natürliche Abrollbewegung. Dabei
geben die Federelemente die gespeicherte Energie wieder ab.
1.2 Kombinationsmöglichkeiten
Diese Prothesenkomponente ist kompatibel mit dem Ottobock Modularsys
tem. Die Funktionalität mit Komponenten anderer Hersteller, die über kom
patible modulare Verbindungselemente verfügen, wurde nicht getestet.
2 Bestimmungsgemäße Verwendung
2.1 Verwendungszweck
Das Produkt ist ausschließlich für die exoprothetische Versorgung der unte
ren Extremität einzusetzen.
2.2 Einsatzgebiet
Unsere Komponenten funktionieren optimal, wenn sie mit geeigneten Kom
ponenten kombiniert werden, ausgewählt auf Basis von Körpergewicht und
Mobilitätsgrad, die mit unserer MOBIS Klassifizierungsinformation identifi
zierbar sind, und die über passende modulare Verbindungselemente verfü
gen.
3

°
kg
Das Produkt wird für Mobilitätsgrad2 (eingeschränkter Außen
bereichsgeher) und Mobilitätsgrad3 (uneingeschränkter Außen
bereichsgeher) empfohlen.
Die nachfolgende Tabelle enthält die geeignete Federsteifigkeit des Prothe
senfußes, passend zum Körpergewicht des Patienten und der Größe des
Prothesenfußes.
Federsteifigkeit
Größe Prothesenfuß [cm]Körpergewicht [kg]
21, 22 23, 24 25, 26 27, 28 29, 30
45 bis 60 1 1 – – –
61 bis 80 2 2 1 1 –
81 bis 95 –3221
96 bis 110 – – 3 3 2
111 bis 125 – – – 4 3
2.3 Umgebungsbedingungen
Zulässige Umgebungsbedingungen
Einsatztemperaturbereich -10 °C bis +60°C
Zulässige relative Luftfeuchtigkeit 0 % bis 90 %, nicht kondensierend
Unzulässige Umgebungsbedingungen
Mechanische Vibrationen oder Stöße
Schweiß, Urin, Süßwasser, Salzwasser, Säuren
Staub, Sand, stark hygroskopische Partikel (z.B. Talkum)
2.4 Nutzungsdauer
Das Produkt ist vom Hersteller nach ISO 10328 auf 2 Millionen Belastungs
zyklen geprüft. Dies entspricht, je nach Aktivitätsgrad des Patienten, einer
Nutzungsdauer von 2 bis 3 Jahren.
3 Sicherheit
3.1 Bedeutung der Warnsymbolik
VORSICHT Warnung vor möglichen Unfall- und Verletzungsgefahren.
HINWEIS Warnung vor möglichen technischen Schäden.
4

3.2 Allgemeine Sicherheitshinweise
VORSICHT
Überbeanspruchung des Produkts
Verletzungsgefahr durch Bruch tragender Teile
►Setzen Sie das Produkt entsprechend des angegebenen Einsatzge
biets ein (siehe Seite3).
VORSICHT
Unzulässige Kombination von Prothesenkomponenten
Verletzungsgefahr durch Bruch oder Verformung des Produkts
►Kombinieren Sie das Produkt nur mit Prothesenkomponenten, die da
für zugelassen sind.
►Prüfen Sie anhand der Gebrauchsanweisungen der Prothesenkompo
nenten, ob sie auch untereinander kombiniert werden dürfen.
VORSICHT
Verwendung unter unzulässigen Umgebungsbedingungen
Verletzungsgefahr durch Schäden am Produkt
►Setzen Sie das Produkt keinen unzulässigen Umgebungsbedingungen
aus.
►Wenn das Produkt unzulässigen Umgebungsbedingungen ausgesetzt
war, prüfen Sie es auf Schäden.
►Verwenden Sie das Produkt bei offensichtlichen Schäden oder im
Zweifelsfall nicht weiter.
►Sorgen Sie im Bedarfsfall für geeignete Maßnahmen (z.B. Reinigung,
Reparatur, Ersatz, Kontrolle durch den Hersteller oder eine Fachwerk
statt, etc.).
VORSICHT
Überschreitung der Nutzungsdauer und Wiederverwendung an ei
nem anderen Patienten
Verletzungsgefahr durch Funktionsverlust sowie Beschädigungen am Pro
dukt
►Sorgen Sie dafür, dass die geprüfte Nutzungsdauer nicht überschritten
wird.
►Verwenden Sie das Produkt nur für einen Patienten.
5

HINWEIS
Verwendung unter unzulässigen Umgebungsbedingungen
Schäden am Produkt durch unzulässige Umgebungsbedingungen
►Setzen Sie das Produkt keinen unzulässigen Umgebungsbedingungen
aus.
►Wenn das Produkt unzulässigen Umgebungsbedingungen ausgesetzt
war, prüfen Sie es auf Schäden.
►Verwenden Sie das Produkt bei offensichtlichen Schäden oder im
Zweifelsfall nicht weiter.
►Sorgen Sie im Bedarfsfall für geeignete Maßnahmen (z.B. Reinigung,
Reparatur, Ersatz, Kontrolle durch den Hersteller oder eine Fachwerk
statt, etc.).
HINWEIS
Mechanische Beschädigung des Produkts
Funktionsveränderung oder –verlust durch Beschädigung
►Arbeiten Sie sorgfältig mit dem Produkt.
►Prüfen Sie ein beschädigtes Produkt auf Funktion und Gebrauchsfä
higkeit.
►Verwenden Sie das Produkt bei Funktionsveränderungen oder -verlust
nicht weiter (siehe „Anzeichen von Funktionsveränderungen oder -ver
lust beim Gebrauch“ in diesem Kapitel).
►Sorgen Sie im Bedarfsfall für geeignete Maßnahmen (z.B. Reparatur,
Austausch, Kontrolle durch den Kunden-Service des Herstellers, etc.).
Anzeichen von Funktionsveränderungen oder -verlust beim Gebrauch
Ein verringerter Vorfußwiderstand oder ein verändertes Abrollverhalten sind
spürbare Anzeichen von Funktionsverlust.
4 Lieferumfang
Menge Benennung Kennzeichen
1 Gebrauchsanweisung –
1 Prothesenfuß –
1 Schutzsocke SL=Spectra-Sock-7
Ersatzteile/Zubehör (nicht im Lieferumfang)
Benennung Kennzeichen
Fußhülle 2C3
Anschlusskappe 2C10, 2C20
6

5 Gebrauchsfähigkeit herstellen
VORSICHT
Fehlerhafter Aufbau oder Montage
Verletzungsgefahr durch Schäden an Prothesenkomponenten
►Beachten Sie die Aufbau- und Montagehinweise.
HINWEIS
Beschleifen von Prothesenfuß oder Fußhülle
Vorzeitiger Verschleiß durch Beschädigung des Produkts
►Beschleifen Sie den Prothesenfuß oder die Fußhülle nicht.
5.1 Aufbau
INFORMATION
Am proximalen Anschluss des Prothesenfußes befindet sich ein Adapter
schutz aus Kunststoff. So wird der Anschlussbereich während des Auf
baus und der Anprobe der Prothese vor Kratzern geschützt.
►Entfernen Sie den Adapterschutz bevor der Patient den Werkstatt-/An
probebereich verlässt.
5.1.1 Fußhülle aufziehen/entfernen
►Die Fußhülle aufziehen oder entfernen, wie in der Gebrauchsanweisung
der Fußhülle beschrieben.
5.1.2 Grundaufbau
Grundaufbau TT
Ablauf des Grundaufbaus
Benötigte Materialien: Goniometer 662M4, Absatzhöhenmessgerät 743S12,
50:50Lehre 743A80, Aufbaugerät (z.B. L.A.S.A.R. Assembly 743L200 oder
PROS.A. Assembly 743A200)
Das Montieren und Ausrichten der Prothesenkomponenten im Aufbaugerät gemäß
den folgenden Angaben durchführen:
Sagittalebene
  Absatzhöhe: Effektive Absatzhöhe (Absatzhöhe Schuh – Sohlenstärke Vor
fußbereich) +5mm
  Fuß-Außenrotation: ca.5°
a–pPositionierung der Prothesenfußmitte zur Aufbaulinie:
Fußgröße [cm]: Vorverlagerung der Fußmitte zur Aufbaulinie
[mm]:
 
21 bis 25 25
7

Ablauf des Grundaufbaus
26 bis 28 30 
29 bis 30 35
  Den Prothesenfuß und den Prothesenschaft mit den ausgewählten Adaptern
verbinden. Dabei die Gebrauchsanweisung der Adapter beachten.
  Die Mitte des Prothesenschafts mit der 50:50 Lehre ermitteln. Den Prothe
senschaft mittig zur Aufbaulinie einordnen.
Schaftflexion: Individuelle Stumpfflexion +5°
Frontalebene
  Aufbaulinie Prothesenfuß: Zwischen Großzeh und zweitem Zeh
Aufbaulinie Prothesenschaft: Entlang der lateralen Patellakante
  Die Abduktionsstellung oder Adduktionsstellung beachten.
Grundaufbau TF
►Die Angaben in der Gebrauchsanweisung des Prothesenkniegelenks
beachten.
5.1.3 Statischer Aufbau
• Ottobock empfiehlt den Aufbau der Prothese mit Hilfe des
L.A.S.A.R.Posture zu kontrollieren und bei Bedarf anzupassen.
• Bei Bedarf können die Aufbauempfehlungen (TF-Modular-Beinprothe
sen: 646F219*, TT-Modular-Beinprothesen: 646F336*) bei Ottobock an
gefordert werden.
5.1.4 Dynamische Anprobe
• Den Aufbau der Prothese in der Frontalebene und der Sagittalebene an
passen (z.B. durch Winkeländerung oder Verschiebung), um eine opti
male Schrittabwicklung sicherzustellen.
•TT-Versorgungen: Bei der Lastübernahme nach dem Fersenauftritt auf
eine physiologische Kniebewegung in Sagittal- und Frontalebene ach
ten. Eine Bewegung des Kniegelenks nach medial vermeiden. Bewegt
sich das Kniegelenk in der ersten Standphasenhälfte nach medial, dann
den Prothesenfuß nach medial verschieben. Geschieht die Bewegung
nach medial in der zweiten Standphasenhälfte, dann die Außenrotation
des Prothesenfußes reduzieren.
• Den Adapterschutz des Prothesenfußes nach Abschluss der dynami
schen Anprobe und der Gehübungen entfernen.
5.2 Optional: Schaumstoffüberzug montieren
Der Schaumstoffüberzug sitzt zwischen Prothesenschaft und Prothesenfuß.
Er wird länger zugeschnitten, um die Bewegungen des Prothesenfußes und
des Prothesenkniegelenks ausgleichen zu können. Während der Beugung
des Prothesenkniegelenks wird der Schaumstoffüberzug posterior gestaucht
8

und anterior gedehnt. Um die Haltbarkeit zu erhöhen, sollte der Schaumstof
füberzug so wenig wie möglich gedehnt werden. Am Prothesenfuß befindet
sich ein Verbindungselement (z.B. Verbindungsplatte, Verbindungskappe,
Anschlusskappe).
>Benötigte Materialien: Entfettender Reiniger (z.B. Isopropylalkohol
634A58), Kontaktkleber 636N9 oder Kunststoffkleber 636W17
1) Die Länge des Schaumstoffüberzugs an der Prothese messen und die
Längenzugabe addieren.
TT-Prothesen: Zugabe distal für die Bewegung des Prothesenfußes.
TF-Prothesen: Zugabe proximal des Kniedrehpunkts für die Beugung
des Prothesenkniegelenks und Zugabe distal für die Bewegung des Pro
thesenfußes.
2) Den Schaumstoffrohling ablängen und im proximalen Bereich am Pro
thesenschaft einpassen.
3) Den Schaumstoffrohling auf die Prothese ziehen.
4) Das Verbindungselement auf die Fußhülle oder den Prothesenfuß set
zen. Je nach Ausführung rastet das Verbindungselement im Rand ein
oder sitzt am Fußadapter.
5) Den Prothesenfuß an der Prothese montieren.
6) Die Außenkontur des Verbindungselements auf der distalen Schnittflä
che des Schaumstoffrohlings anzeichnen.
7) Den Prothesenfuß demontieren und das Verbindungselement entfernen.
8) Das Verbindungselement mit einem entfettenden Reiniger reinigen.
9) Das Verbindungselement gemäß der angezeichneten Außenkontur auf
die distale Schnittfläche des Schaumstoffrohlings kleben.
10) Die Verklebung trocknen lassen (ca. 10Minuten).
11) Den Prothesenfuß montieren und die kosmetische Außenform anpassen.
Dabei die Kompression durch Überziehstrümpfe oder SuperSkin be
rücksichtigen.
6 Wartung und Reparatur
►Die Prothesenkomponenten nach den ersten 30Tagen Gebrauch einer
Sichtprüfung und Funktionsprüfung unterziehen.
►Die komplette Prothese während der normalen Konsultation auf Abnut
zung überprüfen.
►Jährliche Sicherheitskontrollen durchführen.
7 Entsorgung
Das Produkt darf nicht überall mit unsortiertem Hausmüll entsorgt werden.
Eine unsachgemäße Entsorgung kann sich schädlich auf die Umwelt und
9

die Gesundheit auswirken. Beachten Sie die Angaben der zuständigen Be
hörde Ihres Landes zu Rückgabe, Sammel- und Entsorgungsverfahren.
8 Rechtliche Hinweise
Alle rechtlichen Bedingungen unterliegen dem jeweiligen Landesrecht des
Verwenderlandes und können dementsprechend variieren.
8.1 Haftung
Der Hersteller haftet, wenn das Produkt gemäß den Beschreibungen und
Anweisungen in diesem Dokument verwendet wird. Für Schäden, die durch
Nichtbeachtung dieses Dokuments, insbesondere durch unsachgemäße
Verwendung oder unerlaubte Veränderung des Produkts verursacht werden,
haftet der Hersteller nicht.
8.2 CE-Konformität
Das Produkt erfüllt die Anforderungen der Verordnung (EU) 2017/745 über
Medizinprodukte. Die CE-Konformitätserklärung kann auf der Website des
Herstellers heruntergeladen werden.
9 Technische Daten
Größen [cm] 21 22 23 24 25 26 27 28 29 30
Absatzhöhe
[mm]
20 ± 5 −
Mit schma
ler Fußhül
le Systemhöhe
[mm]
82 82 85 85 93 93 −
Absatzhöhe
[mm]
10 ± 5
Mit norma
ler Fußhül
le Systemhöhe
[mm]
82 86 88 88 95 95 104 106 108 108
Gewicht [g] 234 235 267 268 345 346 394 396 432 435
Max. Körpergewicht [kg] 80 95 110 125
Mobilitätsgrad 2 + 3
1 Product description English
INFORMATION
Date of last update: 2020-07-07
►Please read this document carefully before using the product and
observe the safety notices.
►Instruct the user in the safe use of the product.
10

►Please contact the manufacturer if you have questions about the
product or in case of problems.
►Report each serious incident in connection with the product, in particu
lar a worsening of the state of health, to the manufacturer and to the
relevant authority in your country.
►Please keep this document for your records.
1.1 Construction and Function
The 1C30 Trias prosthetic foot is suitable for walking on various surfaces
and at variable speeds.
The functional properties of the prosthetic foot are achieved through the car
bon spring elements. The prosthetic foot permits perceptible plantar flexion
at heel strike and a natural rollover movement. Stored energy is released by
the spring elements.
1.2 Combination possibilities
This prosthetic component is compatible with Ottobock's system of modular
connectors. Functionality with components of other manufacturers that have
compatible modular connectors has not been tested.
2 Intended use
2.1 Indications for use
The product is intended exclusively for lower limb exoprosthetic fittings.
2.2 Area of application
Our components perform optimally when paired with appropriate compon
ents based upon weight and mobility grades identifiable by our MOBIS clas
sification information and which have appropriate modular connectors.
°
kg
The product is recommended for mobility grade2 (restricted
outdoor walker) and mobility grade3 (unrestricted outdoor walk
er).
The table that follows shows the suitable spring stiffness of the prosthetic
foot, matching the patient's body weight and the size of the prosthetic foot.
Spring stiffness
Prosthetic foot size [cm]Body weight [kg]
21, 22 23, 24 25, 26 27, 28 29, 30
45 to 60 (99lbs to 132lbs) 1 1 – – –
61 to 80 (134lbs to 176lbs) 2 2 1 1 –
11

Spring stiffness
Prosthetic foot size [cm]Body weight [kg]
21, 22 23, 24 25, 26 27, 28 29, 30
81 to 95 (178lbs to 209lbs) –3221
96 to 110 (211lbs to 242lbs) – – 3 3 2
111 to 125 (244lbs to 275lbs) – – – 4 3
2.3 Environmental conditions
Allowable environmental conditions
Temperature range for use: -10°Cto +60°C
Allowable relative humidity 0% to 90%, non-condensing
Unallowable environmental conditions
Mechanical vibrations or impacts
Perspiration, urine, fresh water, salt water, acids
Dust, sand, highly hygroscopic particles (e.g. talcum)
2.4 Service life
This product has been tested by the manufacturer with 2 million load cycles
according to ISO 10328. Depending on the patient's activity level, this cor
responds to a service life of 2 to 3 years.
3 Safety
3.1 Explanation of warning symbols
CAUTION Warning regarding possible risks of accident or injury.
NOTICE Warning regarding possible technical damage.
3.2 General safety instructions
CAUTION
Excessive strain on the product
Risk of injury due to breakage of load-bearing components
►Use the product according to the specified area of application (see
Page11).
CAUTION
Unallowable combination of prosthetic components
Risk of injury due to breakage or deformation of the product
12

►Only combine the product with prosthetic components that are
approved for that purpose.
►Based on the instructions for use of the prosthetic components, verify
that they may be combined with each other.
CAUTION
Use under unallowable environmental conditions
Risk of injury due to damage to the product
►Do not expose the product to unallowable environmental conditions.
►If the product has been exposed to unallowable environmental condi
tions, check it for damage.
►If damage is apparent or in case of doubt, do not continue using the
product.
►Take suitable measures if required (e.g.cleaning, repair, replacement,
inspection by the manufacturer or a specialist workshop etc.).
CAUTION
Exceeding the service life and reuse on another patient
Risk of injury due to loss of functionality as well as damage to the product
►Ensure that the approved service life is not exceeded.
►Only use the product on a single patient.
NOTICE
Use under unallowable environmental conditions
Damage to product due to unallowable environmental conditions
►Do not expose the product to unallowable environmental conditions.
►If the product has been exposed to unallowable environmental condi
tions, check it for damage.
►If damage is apparent or in case of doubt, do not continue using the
product.
►Take suitable measures if required (e.g. cleaning, repair, replacement,
inspection by the manufacturer or a specialist workshop, etc.).
NOTICE
Mechanical damage to the product
Change in or loss of functionality due to damage
►Use caution when working with the product.
13

►If the product is damaged, check it for proper function and readiness
for use.
►In case of changes in or loss of functionality, do not continue using the
product (see "Signs of changes in or loss of functionality during use" in
this section).
►Take any necessary measures (e.g. repair, replacement, inspection by
the manufacturer's customer service, etc.).
Signs of changes in or loss of functionality during use
Decreased forefoot resistance or changes in roll-over behaviour are notice
able indications of loss of functionality.
4 Scope of delivery
Quantity Designation Reference number
1 Instructions for use –
1 Prosthetic foot –
1 Protective sock SL=Spectra-Sock-7
Spare parts/accessories (not included in the scope of delivery)
Designation Reference number
Footshell 2C3
Connection cap 2C10, 2C20
5 Preparing the product for use
CAUTION
Incorrect alignment or assembly
Risk of injury due to damaged prosthetic components
►Observe the alignment and assembly instructions.
NOTICE
Grinding the prosthetic foot or footshell
Premature wear resulting from damage to the product
►Do not grind the prosthetic foot or footshell.
14

5.1 Alignment
INFORMATION
There is a plastic adapter cover on the proximal connection of the prosthet
ic foot. This protects the connecting section from scratches during the
alignment and trial fitting.
►Remove the adapter cover before the patient leaves the workshop/fit
ting area.
5.1.1 Applying/removing the footshell
►Apply or remove the footshell as described in the footshell instructions
for use.
5.1.2 Bench Alignment
TT bench alignment
Bench alignment process
Required materials: 662M4 goniometer, 743S12 heel height measuring apparatus,
743A80 50:50gauge, alignment apparatus (e.g.743L200 L.A.S.A.R. Assembly or
743A200 PROS.A. Assembly)
Perform the assembly and alignment of the prosthetic components in the alignment
apparatus according to the following specifications:
Sagittal plane
  Heel height: Effective heel height (shoe heel height – sole thickness of fore
foot) +5mm
  Exterior foot rotation: approx.5°
a–ppositioning, middle of the prosthetic foot to the alignment reference line:
Foot size [cm]: Anterior placement, middle of foot to align
ment reference line[mm]:
21 to 25 25
26 to 28 30
 
29 to 30 35
  Connect the prosthetic foot and prosthetic socket using the chosen adapters.
The instructions for use of the adapters must be observed.
  Determine the centre of the prosthetic socket with the 50:50 gauge. Align the
prosthetic socket centrally to the alignment reference line.
Socket flexion: Individual residual limb flexion +5°
Frontal plane
  Alignment reference line of prosthetic foot: between big toe and second
toe
Alignment reference line of prosthetic socket: along the lateral patella
edge
  Observe the abduction or adduction position.
15

TF bench alignment
►Observe the information in the prosthetic knee joint instructions for use.
5.1.3 Static Alignment
• Ottobock recommends checking the alignment of the prosthesis using
the L.A.S.A.R.Posture and adapting it as needed.
• If necessary, the alignment recommendations (TF modular leg pros
theses: 646F219*, TT modular leg prostheses: 646F336*) may be
requested from Ottobock.
5.1.4 Dynamic Trial Fitting
• Adapt the alignment of the prosthesis in the frontal plane and the sagittal
plane (e.g.by making angle or slide adjustments) to ensure an optimum
gait pattern.
•TT fittings: Make sure that physiological knee movement in the sagittal
and frontal plane is achieved when the leg begins to bear weight after
the heel strike. Avoid medial movement of the knee joint. If the knee joint
moves in the medial direction in the first half of the stance phase, move
the prosthetic foot in the medial direction. If the medial movement occurs
in the second half of the stance phase, reduce the exterior rotation of the
prosthetic foot.
• Remove the adapter cover from the prosthetic foot after completion of
the dynamic trial fitting and gait training exercises.
5.2 Optional: Installing the foam cover
The foam cover sits between the prosthetic socket and prosthetic foot. It is
cut longer in order to compensate for the movements of the prosthetic foot
and prosthetic knee joint. During flexion of the prosthetic knee joint, the foam
cover undergoes posterior compression and anterior elongation. The foam
cover should be stretched as little as possible in order to increase its service
life. There is a connecting element (such asa connection plate, connection
cap or connection cover) on the prosthetic foot.
>Required materials: degreasing cleaner (e.g.634A58 isopropyl alco
hol), 636N9 contact adhesive or 636W17 plastic adhesive
1) Measure the length of the foam cover on the prosthesis and add the
length allowance.
TT prostheses: Distal allowance for movement of the prosthetic foot.
TF prostheses: Allowance proximal of the knee rotation point for flexion
of the prosthetic knee joint and distal allowance for movement of the
prosthetic foot.
2) Cut the pre-shaped foam cover to length and fit it in the proximal area on
the prosthetic socket.
16

3) Pull the foam cover over the prosthesis.
4) Set the connecting element onto the footshell or prosthetic foot. Depend
ing on the version, the connecting element engages in the edge or rests
on the foot adapter.
5) Install the prosthetic foot on the prosthesis.
6) Mark the outer contour of the connecting element on the distal face of
the foam cover.
7) Disassemble the prosthetic foot and remove the connecting element.
8) Clean the connecting element using a degreasing cleaner.
9) Glue the connecting element onto the distal face of the foam cover
according to the marked outer contour.
10) Let the glue dry (approx. 10minutes).
11) Install the prosthetic foot and adapt the exterior cosmetic shape. Take
into account compression caused by cosmetic stockings or SuperSkin.
6 Maintenance and repair
►A visual inspection and functional test of the prosthetic components
should be performed after the first 30days of use.
►Inspect the entire prosthesis for wear during normal consultations.
►Conduct annual safety inspections.
7 Disposal
In some jurisdictions it is not permissible to dispose of the product with
unsorted household waste. Improper disposal can be harmful to health and
the environment. Observe the information provided by the responsible
authorities in your country regarding return, collection and disposal proced
ures.
8 Legal information
All legal conditions are subject to the respective national laws of the country
of use and may vary accordingly.
8.1 Liability
The manufacturer will only assume liability if the product is used in accord
ance with the descriptions and instructions provided in this document. The
manufacturer will not assume liability for damage caused by disregarding the
information in this document, particularly due to improper use or unauthor
ised modification of the product.
17

8.2 CE conformity
The product meets the requirements of Regulation (EU) 2017/745 on medic
al devices. The CE declaration of conformity can be downloaded from the
manufacturer's website.
9 Technical data
Sizes [cm] 21 22 23 24 25 26 27 28 29 30
Heel height
[mm]
20 ± 5 −
With nar
row foot
shell System
height [mm]
82 82 85 85 93 93 −
Heel height
[mm]
10 ± 5
With nor
mal foot
shell System
height [mm]
82 86 88 88 95 95 104 106 108 108
Weight [g] 234 235 267 268 345 346 394 396 432 435
Max. body weight [kg] 80 95 110 125
Mobility grade 2 + 3
1 Description du produit Français
INFORMATION
Date de la dernière mise à jour: 2020-07-07
►Veuillez lire attentivement l’intégralité de ce document avant d’utiliser le
produit ainsi que respecter les consignes de sécurité.
►Apprenez à l’utilisateur comment utiliser son produit en toute sécurité.
►Adressez-vous au fabricant si vous avez des questions concernant le
produit ou en cas de problèmes.
►Signalez tout incident grave survenu en rapport avec le produit, notam
ment une aggravation de l’état de santé, au fabricant et à l’autorité
compétente de votre pays.
►Conservez ce document.
1.1 Conception et fonctionnement
Le pied prothétique Trias 1C30 est adapté à une marche sur différents ter
rains et à des vitesses variables.
Les propriétés fonctionnelles du pied prothétique sont obtenues grâce à des
lames en carbone. Ce pied prothétique permet une flexion plantaire percep
tible à la pose du talon et un déroulé naturel. Les lames restituent l’énergie
emmagasinée.
18

1.2 Combinaisons possibles
Ce composant prothétique est compatible avec le système modulaire
Ottobock. Le fonctionnement avec des composants d’autres fabricants dis
posant de connecteurs modulaires compatibles n’a pas été testé.
2 Utilisation conforme
2.1 Usage prévu
Le produit est exclusivement destiné à l’appareillage exoprothétique des
membres inférieurs.
2.2 Domaine d’application
Le fonctionnement de nos composants est optimal lorsqu’ils sont associés à
des composants appropriés, sélectionnés selon le poids de l’utilisateur et le
niveau de mobilité, identifiables à l’aide de notre information sur la classifi
cation MOBIS et disposant de connecteurs modulaires adaptés.
°
kg
Le produit est recommandé pour le niveau de mobilité2 (mar
cheur limité en extérieur) et le niveau de mobilité3 (marcheur illi
mité en extérieur).
Le tableau suivant indique la rigidité adaptée de la lame du pied prothétique
en fonction du poids du patient et de la taille du pied prothétique.
Rigidité de la lame
Taille du pied prothétique [cm]Poids du patient [kg]
21, 22 23, 24 25, 26 27, 28 29, 30
45 à 60 1 1 – – –
61 à 80 2 2 1 1 –
81 à 95 –3221
96 à 110 – – 3 3 2
111 à 125 – – – 4 3
2.3 Conditions d’environnement
Conditions d’environnement autorisées
Plage de température de fonctionnement -10°Cà+60°C
Humidité relative de l’air admise 0%à90%, sans condensation
Conditions d’environnement non autorisées
Vibrations mécaniques ou chocs
Sueur, urine, eau douce, eau salée, acides
Poussières, grains de sable, particules hygroscopiques (talc par ex.)
19

2.4 Durée d’utilisation
Conformément à la norme ISO10328, le fabricant a contrôlé le produit en le
soumettant à 2millions de cycles de charge. Ceci correspond, en fonction
du degré d’activité du patient, à une durée d’utilisation de 2 à 3ans.
3 Sécurité
3.1 Signification des symboles de mise en garde
PRUDENCE Mise en garde contre les éventuels risques d’accidents
et de blessures.
AVIS Mise en garde contre les éventuels dommages tech
niques.
3.2 Consignes générales de sécurité
PRUDENCE
Sollicitation excessive du produit
Risque de blessure occasionnée par la rupture de pièces porteuses
►Utilisez le produit conformément au domaine d’application indiqué
(consulter la page19).
PRUDENCE
Combinaison non autorisée des composants prothétiques
Risque de blessure occasionnée par une rupture ou une déformation du
produit
►Combinez le produit uniquement avec des composants prothétiques
autorisés à cet effet.
►Vérifiez à l’aide des instructions d’utilisation des différents composants
prothétiques que leur combinaison est bien autorisée.
PRUDENCE
Utilisation dans des conditions d’environnement non autorisées
Risque de blessure provoquée par un produit endommagé
►N’exposez pas le produit à des conditions d’environnement non autori
sées.
►En cas d’exposition à des conditions d’environnement non autorisées,
vérifiez que le produit n’a subi aucun dommage.
►Cessez d’utiliser le produit en cas de dommages évidents ou en cas de
doute.
20
