Reer Baby cam l User manual

Gebrauchsanleitung

Lieferumfang

BabyCam L

Herzlichen Glückwunsch zum Erwerb Ihrer neuen reer BabyCam L. Die BabyCam L besteht aus der Elterneinheit mit Bildschirm (im Folgenden auch Display) sowie der

Babyeinheit mit Kamera (im Folgenden auch Kamera).

Ihre neue BabyCam L überträgt die Geräusche Ihres Babys dank des hochempﬁndlichen Mikrofons kristallklar und zuverlässig und auf dem hochauﬂösenden Display

können Sie Ihren kleinen Liebling im Blick behalten. Die moderne FHSS-Technologie garantiert eine störungsfreie Übertragung und gewährleistet eine sichere und

private Verbindung. Dank optionalem Batteriebetrieb der Elterneinheit kann das Babyphone sowohl stationär als auch mobil verwendet werden. Wir sind sicher, Sie

werden lange Zeit Freude an der Qualität unseres Produktes haben.

Bitte nehmen Sie sich ein paar Minuten Zeit, um die Sicherheitshinweise gründlich zu lesen. Nur wenn alle der hier aufgeführten Punkte gewährleistet sind, kann die

reer BabyCam L bedenkenlos verwendet werden. Bewahren Sie die Bedienungsanleitung für späteres Nachschlagen sorgfältig auf.

Baby Cam L

Art.Nr.: 80430

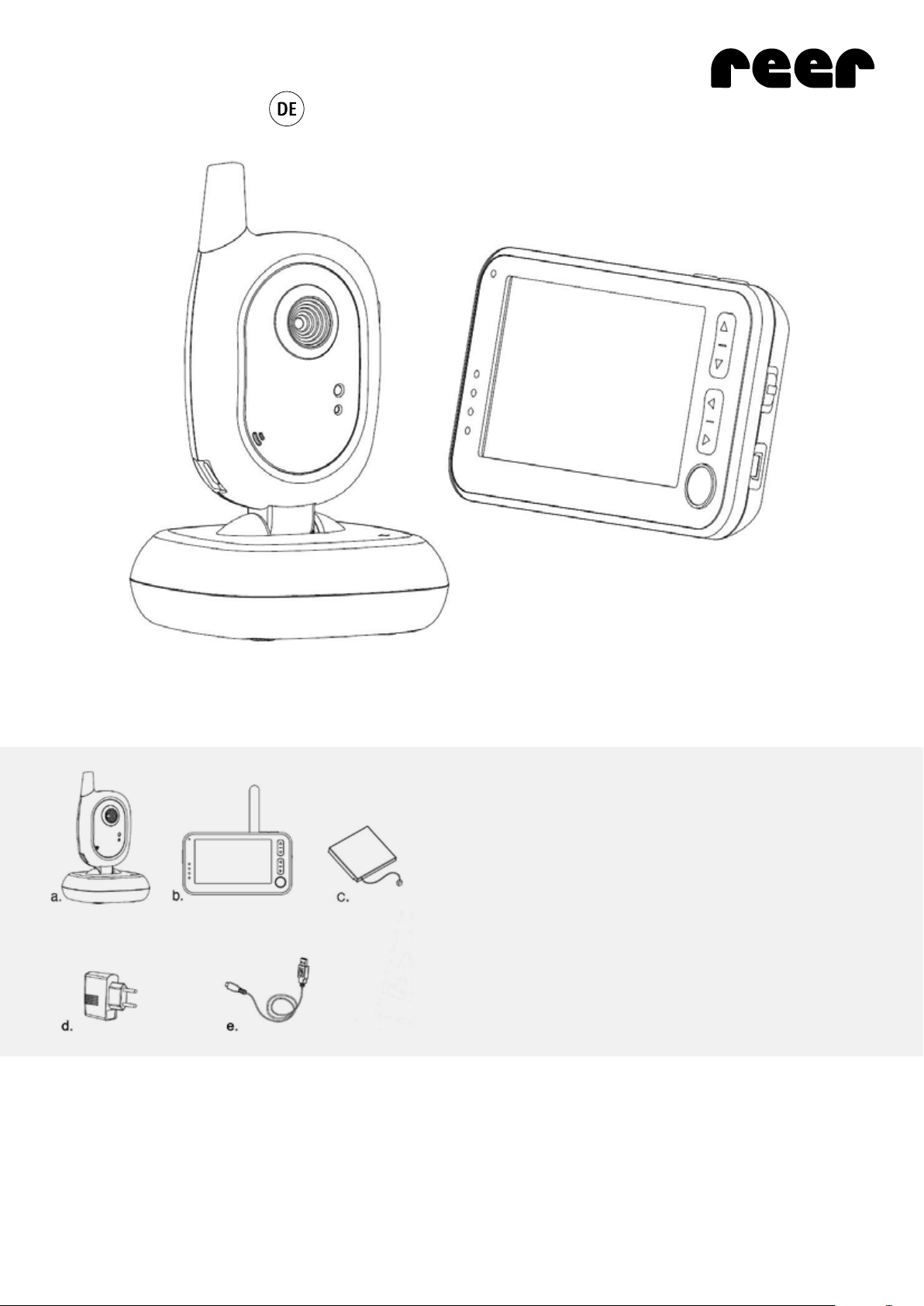

a. Kamera (Babyeinheit/Sender)

b. Display (Elterneinheit/Empfänger)

c. 3,7V wiederauﬂadbarer Li-polymer Akku

(fest in Elterneinheit verbaut)

d. 5V AC Netzteil 1x

e. Mikro-USB Kabel 2x

Technische Daten

Allgemeine Sicherheitshinweise:

!Überprüfen Sie vor jeder Benutzung das Gerät auf offensichtliche Beschädigungen. Sollten Sie Schäden feststellen, darf dieses Gerät nicht verwendet werden.

!Stellen Sie sicher, dass die Betriebsspannung der Steckdose, der des Netzteils entspricht. Prüfen Sie, insbesondere auf einer Auslandsreise, ob die lokale Netzspan-

nung mit der angegebenen Spannung auf den Geräten bzw. den Netzteilen übereinstimmt.

!Die Geräte und Netzteile dürfen nicht geöffnet werden, da dies zu Stromschlägen führen kann. Sollte ein Gerät fehlerhaft arbeiten, versuchen Sie bitte NICHT das

Problem selbst zu beheben. In diesem Fall bitten wir Sie, sich an Ihren Händler zu wenden.

!Vermeiden Sie die Berührung von metallischen Gegenständen mit den Stromanschlusskontakten an den Geräten.

!Dieses Produkt ist kein Spielzeug! Lassen Sie Kinder nicht mit dem Gerät spielen.

ACHTUNG!

Dieses Babyphone wurde ausschließlich als Hilfsmittel für die Beobachtung Ihres Babys entwickelt. Es darf weder als Ersatz für die Aufsichtspﬂicht der Eltern noch als

medizinisches Gerät angesehen werden!

Sicherheitshinweise zur Installation:

!Platzieren Sie die Kamera immer außer Reichweite des Kindes (Mindestabstand 1 Meter).

!Legen Sie das Babyphone niemals in das Baby- oder Kinderbett bzw. den Laufstall.

!Um eine Strangulation mit dem Netzkabel zu verhindern, sichern Sie die Kabel außerhalb der Reichweite von Kindern. Verwenden Sie keine Verlängerungskabel.

!Um eine bestmögliche Übertragung zu gewährleisten, sollten die Geräte idealerweise in aufrechter und in erhöhter Position aufgestellt werden.

!Platzieren Sie den Empfänger NICHT in der Nähe von Funkgeräten oder Mikrowellen. Die Abstrahlung dieser Geräte kann den Empfang stark beeinträchtigen.

!Verwenden Sie die Geräte nicht in Wassernähe oder an feuchten Orten. Tauchen Sie die Geräte nicht in Wasser.

!Spülen Sie die Geräte nicht unter ﬂießendem Wasser ab.

!Bedecken Sie das Babyphone nicht mit einem Handtuch, Kleidung oder einer Decke.

!Vermeiden Sie extreme Hitze und direkte Sonneneinstrahlung.

!Die Steckdose für den Anschluss des Netzteils muss nahe des Babyphones liegen und zu jeder Zeit frei zugänglich sein.

!Die Trennung vom Versorgungsnetz ist nur gewährleistet, wenn das Netzteil aus der Steckdose gezogen ist.

Technologie Digital FHSS mit FSK Modulation

Frequenz 2,4 GHz

Sender Babyeinheit / Kamera Spannungsversorgung mit Netzteil

Empfänger Elterneinheit / Display Spannungsversorgung mit Netzteil oder optional mit 3.7 V 1400 mAh Li-polymer Akku/wiederauﬂadbar (fest

in Elterneinheit verbaut)

Input 100 – 240 V / 50 Hz / 0.15 A max.

Output 5 V / 1000 mA max.

Sendeleistung TX: 17 dBm / RX: 17 dBm

Sichtfeld der Linse 50°

Reichweite Bis zu 300 m

Kabellänge 1,50 m

Betriebstemperatur 0°C – +50°C

Maximale Batterielaufzeit Elterneinheit (im Stand-By) Bis zu 17 Stunden

Gerätebeschreibung

Kamera (Babyeinheit/Sender)

Display (Elterneinheit/Empfänger)

Inbetriebnahme

1. Laden Sie den Akku der Elterneinheit vor erstmaligem Gebrauch vollständig auf, bis die Akkustandsanzeige auf dem Display einen vollen Ladestand anzeigt.

2. Schließen Sie die Kamera mit dem mitgelieferten Netzteil an.

3. Stellen Sie die Kamera auf einen stabilen Tisch oder montieren Sie sie an einer Wand.

4. Schalten Sie die Kamera mit der An/Aus-Taste (2) an. Die Betriebsanzeige (4) beginnt grün zu leuchten.

5. Schalten Sie das Display ein, indem Sie die An/Aus-Taste (8) für 2 Sekunden drücken, bis die Statusleuchte (13) grün leuchtet. Wenn die Statusleuchte grün blinkt

ist der Akkustand niedrig und die Elterneinheit muss aufgeladen werden.

6. Die werkseitig vorgekoppelten Geräte sorgen jetzt dafür, dass Sie auf dem Bildschirm das Bild der Kamera sehen und den Ton über den Lautsprecher hören. Sollte

dies nicht der Fall sein, gehen Sie bitte vor wie unter Hinzufügen/Löschen weiterer Kameras beschrieben.

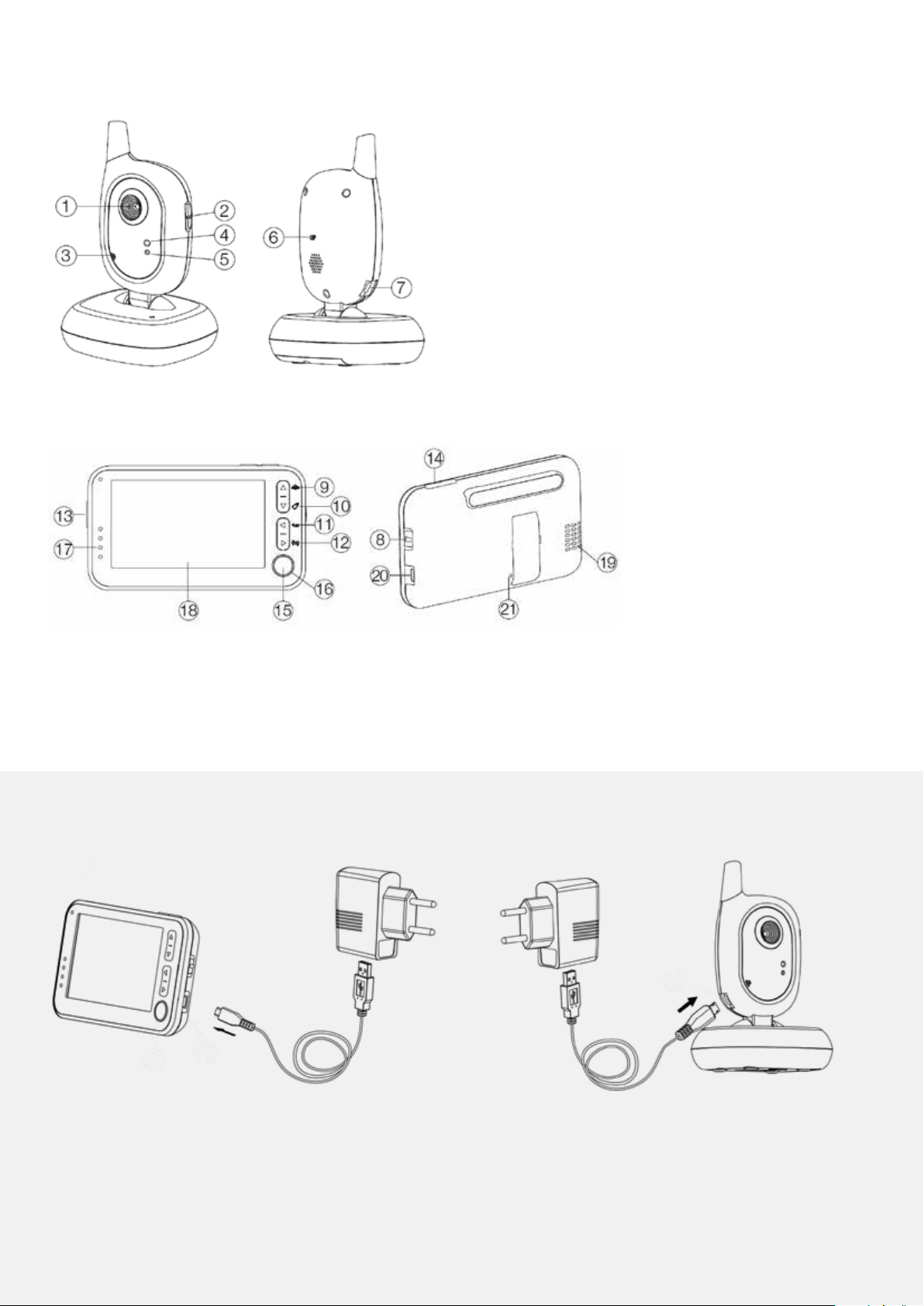

1. Kameralinse

2. An/Aus-Taste

3. Mikrofon

4. Betriebsanzeige

5. Licht Sensor

6. Pairing-Taste

7. Mikro-USB Eingang für Netzteil

8. An/Aus-Taste

9. Bewegungserkennung An/Aus (Normaler

Modus) / Nach oben (Menü Modus)

10. Fütterungstimer An/Aus (Normaler Modus)

/ Nach unten (Menü Modus)

11. 2-fach Zoom An/Aus (Normaler Modus) /

Nach links (Menü Modus)

12. Bild drehen An/Aus (Normaler Modus) /

Nach rechts (Menü Modus)

13. Menü-Taste

14. Lautstärkeregelung

15. OK-Taste

16. Statusleuchte (Betriebs-/Lademodus)

17. Geräuschpegelanzeige

18. Bildschirm

19. Lautsprecher

20. Mikro-USB Eingang für Netzteil

21. Pairing-Taste

Funktionsmöglichkeiten:

Kamera

1. Sobald Ihr Baby ruhig wird und keine Geräusche mehr von sich gibt, hört die Kamera auf zu übertragen. Sie geht in den Stand-

By Modus, bis wieder Geräusche aufgenommen werden. Dadurch wird die Strahlenbelastung auf ein Minimum reduziert.

2. Bei ausreichenden Lichtverhältnissen überträgt die Kamera ein farbiges Bild auf das Display. Wenn die Helligkeit der Umgebung

nicht mehr ausreicht, aktiviert sich automatisch der Nachtsichtmodus. In diesem Fall wird dann nur noch ein schwarz/weiß Bild

übertragen.

3. Bei der Kamera kann die Neigung manuell auf den gewünschten Winkel eingestellt werden, um eine bessere Sicht auf ihr Baby

zu erhalten.

Hinzufügen/Löschen weiterer Kameras

1. Schalten Sie die Elterneinheit und die Kamera, die Sie verbinden möchten, ein.

2. Drücken Sie die Pairing-Taste (21) der Elterneinheit kurz mit einem dünnen Gegenstand.

3. Hinzufügen: Wählen Sie mithilfe der Pfeiltasten die Option Kamera hinzufügen und bestätigen Sie durch Drücken der OK-Taste (15).

Löschen: Wählen Sie mithilfe der Pfeiltasten die Option Kamera löschen und bestätigen Sie durch Drücken der OK-Taste.

4. Wählen Sie mithilfe der Pfeiltasten die gewünschte Kamera aus, die Sie hinzufügen oder löschen möchten und bestätigen Sie Ihre Auswahl mit der OK-Taste (15).

5. Drücken Sie nun innerhalb von 30 Sekunden die Pairing-Taste (6) auf der Rückseite der Kamera und warten Sie anschließend ca. 5 Sekunden. Eine erfolgreiche

Kopplung wird dann durch einen doppelten Piep-Ton und eine Meldung auf dem Bildschirm bestätigt. Sollte die Bestätigung ausbleiben, wiederholen Sie bitte die

Schritte 2 – 5.

6. Wiederholen Sie die Schritte für alle anderen Kamera. Bitte beachten Sie: Wenn Sie einen bereits belegten Speicherplatz auswählen, werden die vorhandenen

Daten überschrieben.

Display

1. Wenn die Statusleuchte (16) der Elterneinheit beginnt grün zu blinken, ist der eingebaute Akku leer. Dann muss das Display aufgeladen werden.

2. Stellen Sie die Lautstärke über die Taste zur Lautstärkeregelung (14) ein. Dabei wird die Lautstärke in Form eines Balkendiagramms auf dem Bildschirm angezeigt.

Um den Lautsprecher stumm zu schalten, drücken Sie so lange die Taste, um die Lautstärke zu verringern bis das Symbol erscheint. Um die Stummschaltung

aufzuheben, drücken Sie die Taste zur Erhöhung der Lautstärke, bis diese das gewünschte Maß erreicht hat.

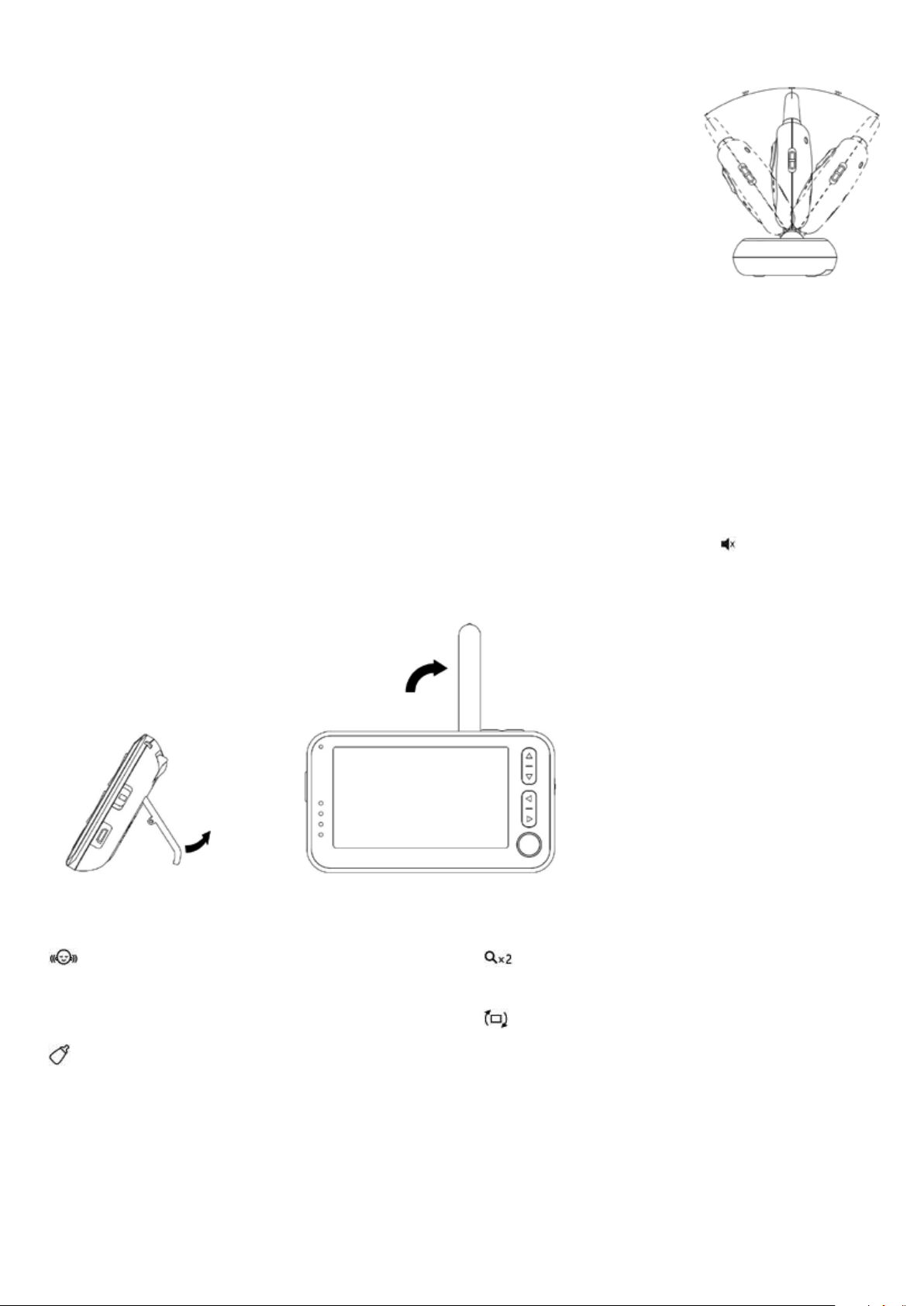

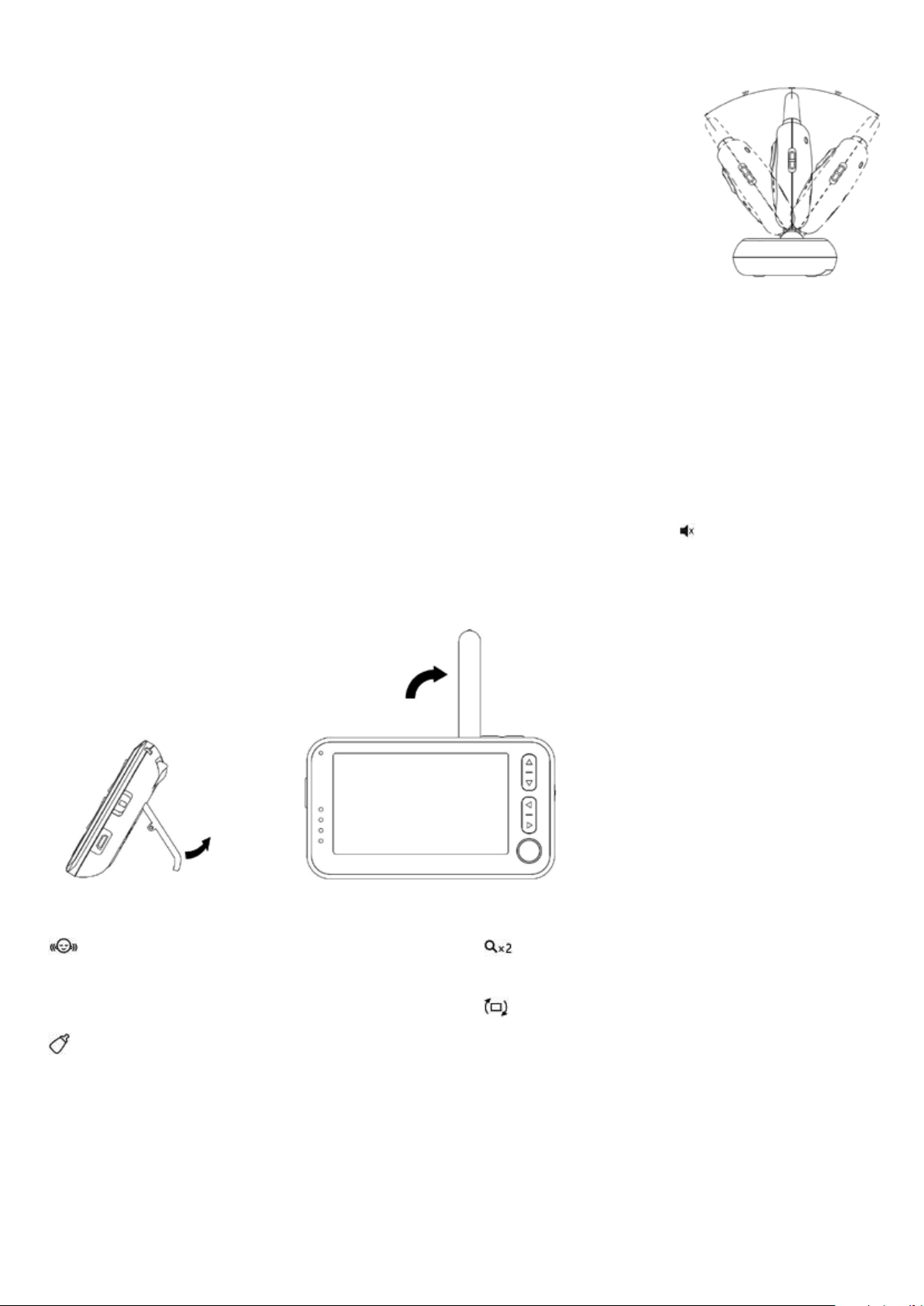

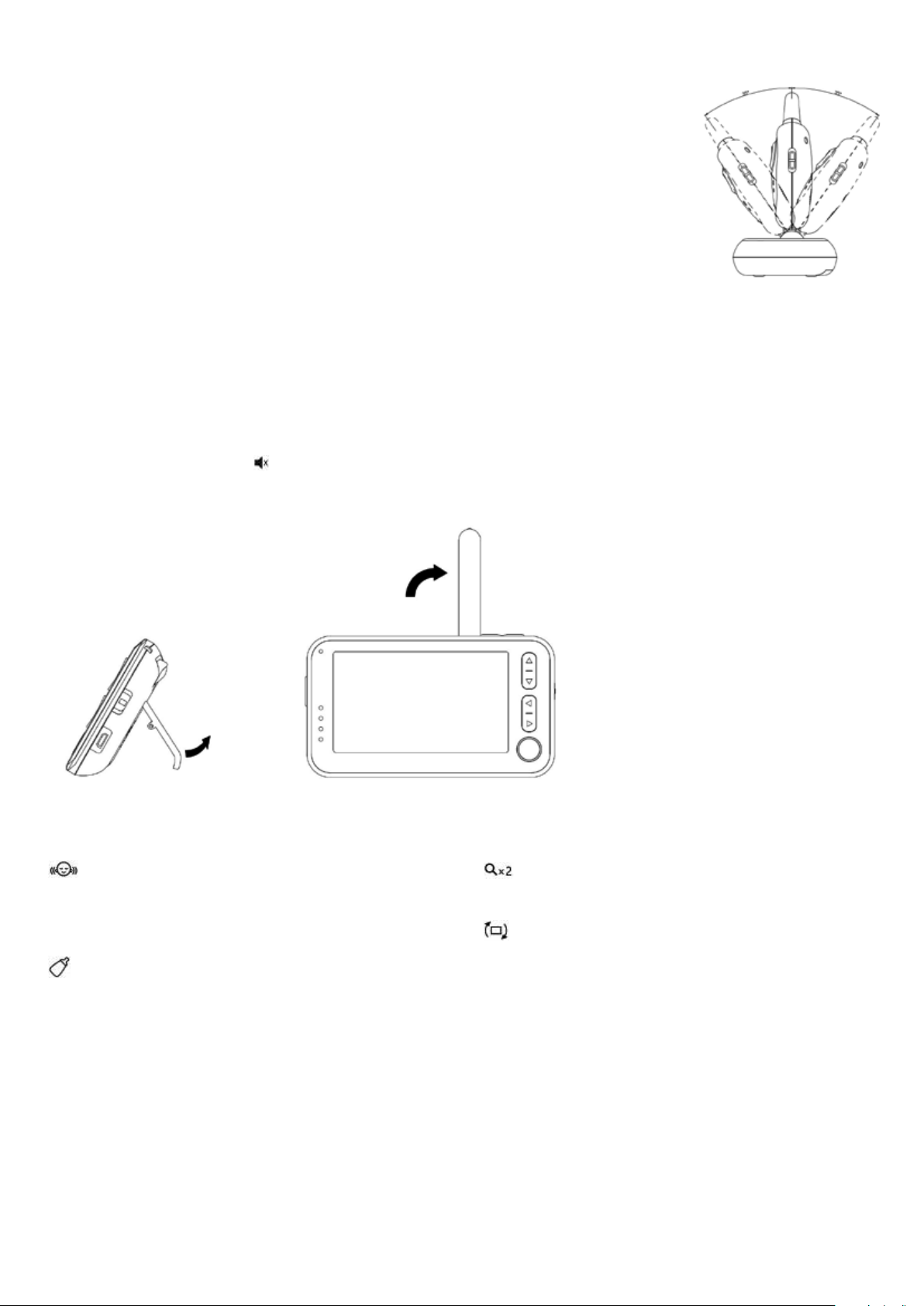

3. Bei Bedarf kann die Display-Einheit auch auf eine ebene Fläche (Tisch o.ä.) gestellt werden. Klappen Sie dazu den Standfuß auf der Rückseite aus. Um die Reich-

weite der Einheit zu erhöhen, können Sie die Antenne auf der Rückseite aufklappen.

4. Im normalen Kameramodus haben die Tasten 9 - 12 folgende Funktionen:

Bewegungsalarm

Drücken Sie die Funktionstaste (9) kurz um den Bewegungsalarm ein-

zuschalten. Auf dem Bildschirm erscheint das entsprechende Symbol.

Sobald die Kamera Bewegungen erkennt, beginnt die Elterneinheit mit

der Übertragung und es erfolgt ein akustisches Signal.

Fütterungsalarm

Durch das Drücken dieser Funktionstaste (10) startet ein Countdown,

der die Zeit bis zur nächsten Fütterung ihres Babys anzeigt. Wenn die-

ser Countdown abgelaufen ist ertönt ein Alarm, der durch das Drücken

einer beliebigen Taste ausgeschaltet werden kann. Das Zeitintervall, das

zwischen den Fütterungen liegen soll, kann im Menü unter dem Punkt

Fütterung eingestellt werden.

Zoom

Mittels dieser Funktionstaste (11) lässt sich der 2-fache Zoom des an-

gezeigten Bilds auf der Elterneinheit ein- bzw. ausschalten.

Drehung

Durch diese Taste (12) lässt sich das angezeigt Bild auf der Elterneinheit

um 180° drehen.

5. Durch kurzes Drücken der Menü-Taste (13) gelangen Sie in das Hauptmenü. Durch Navigieren mit den Pfeiltasten können Sie den gewünschten Unterpunkt aus-

wählen. Durch Drücken der OK-Taste (15) bestätigen Sie die Auswahl und gelangen in das jeweilige Untermenü. Durch erneutes Drücken der Menü-Taste gelangen

Sie aus dem Untermenü zurück zum vorherigen Untermenü bzw. ins Hauptmenü.

Menü

Sollte die Elterneinheit mit mehr als einer Kamera verbunden sein, können Sie hier die Kamera auswählen, die angezeigt werden soll. Wählen Sie dazu mit

den Pfeiltasten den Punkt Kamera aus und bestätigen Sie mit der OK-Taste (15). Sie können jetzt die Kamera (1,2,3,4, Scan), die Sie anzeigen wollen mittels

der Pfeiltasten auswählen und mit der OK-Taste bestätigen. Sollten Sie die Einstellung Scan ausgewählt haben und der VOX-Modus eingeschaltet, scannt die

Elterneinheit alle verbundenen Kameras nach einem Signal. Sollte eine Kamera ein Geräusch erkennen, zeigt die Elterneinheit das Bild dieser Kamera an, bis das Ge-

räusch aufhört.

Bei ausgeschaltetem VOX-Modus zeigt die Elterneinheit das Bild der verbundenen Kamera im Wechsel für 10 Sekunden. Sollte eine Kamera ein Geräusch erkennen zeigt

die Elterneinheit das Bild dieser Kamera an, bis das Geräusch aufhört. Wenn mehrere Kameras Geräusche erkennen, erscheint ein Hinweis zu den weiteren Kameras

auf dem Bildschirm. Mittels Drücken der OK-Taste (15) können Sie direkt zu dieser Kamera wechseln.

Sie können zwischen dem dauerhaft eingeschalteten Display und dem strahlungsarmen VOX-Modus wählen. Hierzu wählen Sie den gewünschten Modus über

die Pfeiltasten-Navigation und bestätigen mit der OK-Taste (15).

Im VOX-Modus schaltet sich der Bildschirm automatisch ein, sobald die Kamera Geräusche aufnimmt und schaltet sich automatisch ab, sobald das Baby keine

Geräusche mehr von sich gibt. Hierzu können Sie selbst auswählen, mit welcher Verzögerung (zwischen 30 Sekunden und 3 Minuten) der Bildschirm abschalten soll.

10 Sekunden vor Abschaltung des Bildschirms erscheint ein Hinweis dazu auf dem Display.

Der VOX-Modus verringert die Strahlung der Kamera auf ein Minimum und reduziert den Batterieverbrauch des Displays. Im Dauerbetrieb des Bildschirms bleibt dieser

dauerhaft eingeschaltet.

Sie können wählen, ob Alarmtöne und ein Tastenton wiedergegeben werden soll.

Hier können Sie das Zeitintervall einstellen, dass zwischen den Fütterungsalarmen liegen soll.

Wählen Sie 1 der 5 verfügbaren Sensitivitätsstufen des Mikrofons, das die Geräusche Ihres Kindes erkennt. Je höher der eingestellte Wert, umso sensitiver

reagiert das Mikrofon auf Geräusche.

Wählen Sie 1 der 5 verfügbaren Sensitivitätsstufen der Kamera, die die Bewegung Ihres Kindes erkennt. Je höher der eingestellte Wert, umso sensitiver

reagiert die Kamera auf Bewegungen

Wählen Sie 1 der 5 verfügbaren Helligkeitsstufen.

In diesem Menüpunkt stehen Ihnen folgende drei Auswahlmöglichkeiten zur Verfügung:

Sprache

Wählen Sie zwischen den Sprachen Deutsch oder Englisch.

Nachtsichtmodus

Wenn das Umfeld der Kamera zu dunkel wird, geht diese automatisch in den Nachtsichtmodus über und sendet nur noch schwarz/weiß. In diesem Menüpunkt

können Sie einstellen, bei welcher Helligkeitsstufe der Nachtsichtmodus aktiviert werden soll.

Auf Werkseinstellungen zurücksetzen

Wenn Sie diesen Menüpunkt wählen, werden alle Einstellungen auf Werkseinstellungen zurückgesetzt, die Kopplung bleibt aber bestehen

Symbole

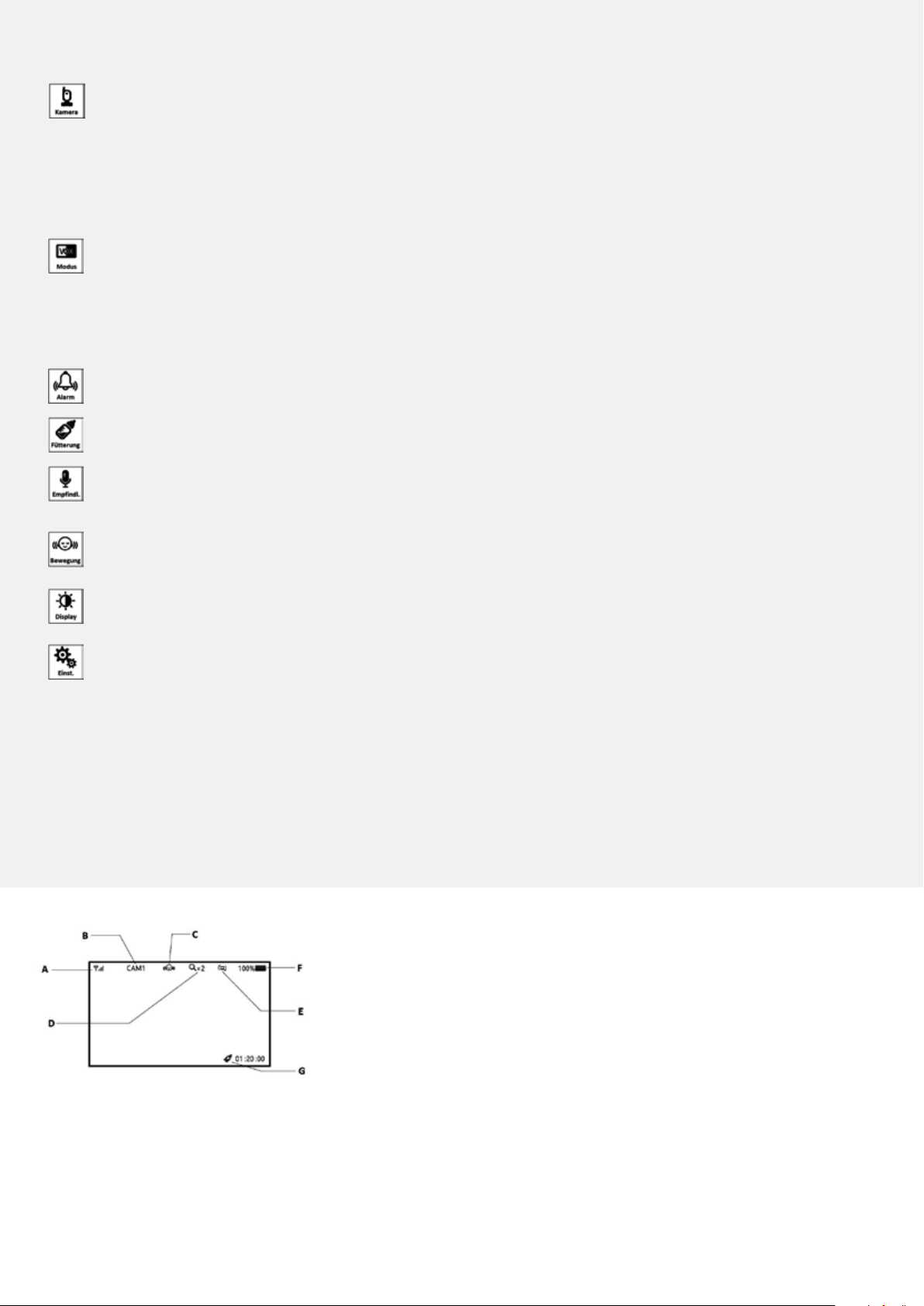

A) Signalstärke:

Je weiter das Display und die Kamera voneinan-

der entfernt sind, desto schwächer ist das Sig-

nal und es werden weniger Balken angezeigt.

Ist die Kamera außerhalb der Reichweite, wird

das deutlich auf dem Bildschirm angezeigt, die

Geräuschpegelanzeige beginnt zu blinken und

ein akustischer Alarm ertönt bis eine Verbin-

dung wiederhergestellt werden kann.

Bei schwächerem Signal kann es vereinzelt zu

Stillständen des Bildes kommen.

B) Kameranummer:

Nummer der Kamera, die aktuell auf dem Bild-

schirm gezeigt wird.

C) Bewegungsalarm

Das Symbol zeigt an, dass der Bewegungsalarm

aktiv ist.

D) Zoom

Wenn die Zoom Funktion aktiviert ist, erscheint

dieses Symbol und das Bild ist 2-fach vergrö-

ßert.

E) Drehung

Wird dieses Symbol angezeigt, so ist der Bild-

schirm um 180° gedreht.

F) Akkustandsanzeige

Hier wird der Zustand des Akkus angezeigt.

Wenn der Akkustand unter 20% fällt, fängt das

Symbol an zu blinken und ein akustischer Alarm

ertönt. Beim Ladevorgang blinkt das Symbol

und die Statusleuchte (16) leuchtet rot, bis der

Akku komplett geladen ist. Ist dies erreicht, än-

dert sich die Farbe der Statusleuchte und wird

grün.

G) Fütterungsalarm

Bei eingeschaltetem Fütterungsalarm ist auf

dem Display der Countdown zu sehen, der die

Zeit bis zur nächsten Fütterung angibt.

Garantie

Bitte Kaufbeleg, Gebrauchsanleitung und Artikelnummer aufbewahren.

Gewährleistungsansprüche oder Ansprüche aus Garantieversprechen sind ausschließlich mit dem Händler abzuwickeln. Alle technischen Daten, Informationen sowie

Eigenschaften des in diesem Werk beschriebenen Produktes wurden nach bestem Wissen zusammengestellt und entsprechen dem Stand bei Veröffentlichung. Die

von reer bereitgestellten Informationen sollten korrekt und zuverlässig sein. Die Firma reer übernimmt dennoch keinerlei Haftung für mögliche Fehler in diesem

Dokument und behält sich das Recht vor, ohne vorherige Ankündigung, Änderungen am Produktdesign beziehungsweise an den Speziﬁkationen vorzunehmen. Ver-

vielfältigung und Weitergabe von Informationen aus diesem urheberrechtlich geschützten Werk in irgendeiner Form oder auf irgendeine Weise, graﬁsch, elektronisch

oder mechanisch, durch Fotokopieren, Aufzeichnen auf Band oder Speichern in einem Datenabfragesystem, auch auszugsweise, bedürfen einer vorherigen schriftlichen

Genehmigung der Firma reer.

Hinweis zum Umweltschutz

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Hausmüll entsorgt werden, sondern muss an einer Sammelstelle für das Recycling

von elektrischen Geräten abgegeben werden. Das Symbol auf dem Produkt, in der Gebrauchsanleitung oder auf der Verpackung weist darauf hin. Die Werk-

stoffe sind gemäß ihrer Kennzeichnung wiederverwendbar. Mit der Wiederverwendung, der stofﬂichen Verwertung oder anderen Formen der Verwertung von

Altgeräten, leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt. Bitte fragen Sie bei Ihrer Gemeindeverwaltung nach der zuständigen Entsorgungsstelle.

reer GmbH

Muehlstr. 41 • 71229 Leonberg • Germany

www.reer.de

Betrieb in folgenden Ländern gestattet:

DE, CH, AT, IT, FR, BE, NL, ES, LU, GR, HU, CZ, SI, PL, CY, DK, FI, IS, LI, LT, NO, RO, SE, SK, TR

Hiermit erklärt die reer GmbH, dass der Funkanlagentyp BabyCam (Art.Nr.: 80420) der Richtlinie 2014/53/EU entspricht.

Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar:

http://www.reer.de

Rev. 015019

Reinigung und Wartung

Ziehen Sie immer die Netzteile aus der Netzsteckdose, bevor Sie das Gerät reinigen. Verwenden Sie ausschließlich ein leicht feuchtes Tuch. Tauchen Sie das Gerät nicht

in Wasser. Benutzen Sie keinerlei chemische Reinigungsmittel.

Dieses Produkt erfordert keine spezielle Wartung. Reparaturen am Gerät dürfen nur von einem Fachmann durchgeführt werden.

Problem Mögliche Ursachen Maßnahme

Kein Audio oder Video Signal wird übertragen •Sensibilität des Mikrofons der Kamera ist zu gering

•Stromversorgung der Kamera ist nicht gewähr-

leistet

•Anpassen der Sensitivität im Menü

•Prüfung der Stromversorgung

Dauerhafte Übertragung •Sensibilität des Mikrofons der Kamera ist zu hoch

•Dauerbetrieb des Bildschirms ist aktiviert ohne

Auto-Aus

•Anpassen der Sensitivität im Menü

•Zeitlimit für Dauerbetrieb setzen oder VOX-Modus

aktivieren

Konstanter Reichweiten-Alarm •Kamera ist ausgeschaltet oder Stromversorgung

nicht gewährleistet

•Distanz zwischen beiden Einheiten ist zu groß

•Die Kopplung ist fehlerhaft oder nicht mehr ge-

währleistet

•Anschalten der Kamera oder Prüfung der Stromver-

sorgung

•Distanz zwischen den Einheiten verringern.

•Kopplung erneut durchführen

Unsauberes Bild oder Bildstillstände oder plötz-

liches schwarz/weiß Bild

•Reichweitenlimit erreich

•Helligkeit am Kamerastandort zu gering, Kamera

schaltet in den Nachtsichtmodus

•Interferenzen mit anderen elektronischen Gerä-

ten, z.B. WiFi-Router, Mikrowelle…

•Distanz zwischen den Einheiten verringern

•Helligkeitsempﬁndlichkeit im Menü anpassen oder

Helligkeit am Kamerastandort erhöhen

•Größere Distanz zu anderen elektronischen Geräten

schaffen, nicht benutzte Geräte, wenn möglich aus-

schalten statt in den Stand-By

Display zeigt schwache Batterie an •Eingebauter Akku ist leer

•Dauerbetrieb des Bildschirms ist aktiviert ohne

Auto-Aus

•Laden Sie die Display-Einheit mit dem mitgelieferten

Ladekabel

•Zeitlimit für Dauerbetrieb setzen oder VOX-Modus

aktivieren

Lautsprecher der Display-Einheit gibt keinen Ton

von sich

•Lautsprecher ist stummgeschaltet •Lautstärke über Taste erhöhen

Zu kleine Reichweite •Zu viele Signalstörungen zwischen Kamera und

Display

•Umpositionierung von Kamera und Display

Problembehebung:

Instruction manual

Scope of delivery

BabyCam L

Congratulations on your purchase of a new reer BabyCam L.

The BabyCam L consists of a parent unit with screen (also referred to here as the display) and a baby unit with camera (also referred to here as the camera). Your new

BabyCam L uses a highly sensitive microphone to provide you with clear and reliable feed of any sounds your baby makes, with a high-deﬁnition display that also lets

you keep an eye on your little one at all times. The modern FHSS technology ensures interference-free transmission and guarantees a secure and private connection.

Thanks to the parent unit‘s optional battery operation, the baby monitor can be used both in a stationary position or while moving around. We are sure you will enjoy

the quality of our product for many years to come. Please take a few minutes to read through the safety instructions carefully.

The reer video baby monitor can only be used in a carefree manner reservations if all of the points listed here are fulﬁlled. Please keep the instruction manual in a safe

place for future reference. Please keep the instruction manual in a safe place for future reference.

Baby Cam L

Art.no.: 80430

a. Camera (baby unit/transmitter)

b. Display (parent unit/receiver)

c. 3.7 V rechargeable Li-polymer battery

(built into parent unit)

d. 5 V AC mains adapter 1x

e. Micro-USB cable 2x

Technical Data

General safety instructions

!Check the unit for visible damage before each use. If you detect any damage, do not use the unit.

!Only use the supplied chargers and mains adapters. Make sure that the operating voltage of the power outlet matches that of the mains adapter. Check - especially

when travelling abroad - that the local mains voltage matches the voltage speciﬁed on the units and/or mains adapters.

!Except for the battery compartment cover, never open the units or mains adapters, as there is a risk of electric shock. If a unit does not work correctly, please do

NOT try to ﬁx the problem yourself. Please contact your dealer in the case of any problems.

!Avoid bringing the battery and/or electrical connection contacts on the units into contact with metal objects.

!This product is not a toy! Do not allow children to play with the unit.

ATTENTION!

This baby monitor was designed exclusively for monitoring your baby. It may neither be regarded as a substitute for parental supervision nor as a medical device.

Safety instructions for installation

!Always place the baby unit out of your child´s reach (minimum distance: 1 meter).

!Never place the baby monitor inside the crib, cot or playpen.

!The power lead must be secured out of the reach of children to avoid any risk of strangulation. Do not use extension cables.

!To ensure optimal transmission, the units must be kept upright at all times and placed in an elevated position.

!DO NOT place the receiver in the vicinity of radio transceivers or microwaves. Radiant emissions from these devices can signiﬁcantly affect radio reception.

!Do not use the units near water or in humid places. Do not submerge the units in water.

!Do not rinse the units under running water.

!Do not cover the baby monitor with towels, clothes or blankets.

!Avoid extreme heat and direct sunlight

!The socket used for connecting the mains adapter must be located close to the baby monitor and kept freely accessible at all times.

!Disconnection from the mains supply is only allowed if the mains adapter is disconnected from the power socket.

Technology Digital FHSS with FSK modulation

Frequency 2,4 GHz

Transmitter baby unit camera Power supply with mains adaptor

Receiver parent unit display Power supply with mains adapter or optional 3.7 V 1400 mAh Li-polymer battery/rechargeable (integrated in

parent unit)

Input 100 – 240 V / 50 Hz / 0.15 A max.

Output 5 V / 1000 mA max.

Transmitter power TX: 17 dBm / RX: 17 dBm

Field of view of the lens 50°

Range Up to 300 m

Cable length 1,50 m

Operating temperature 0°C – +50°C

Maximum battery life of the parent unit (display; on stand-by) Up to 17 hours

Description of the units

Camera (baby unit/transmitter)

Display (parent unit/receiver)

Putting into operation

1. Fully charge the battery before using the parent unit for the ﬁrst time, until the battery level indicator on the display shows a full charge.

2. Connect the camera using the mains adapter supplied.

3. Place the camera on a stable table or mount it on a wall.

4. Turn the camera on using the On/Off button (2). The power indicator (4) lights up green.

5. Switch on the display using the On/Off button (8). The status light (16) lights up green. If the status light is red, it means that the battery level is low and the

parent unit needs to be recharged.

6. The devices are pre-coupled in the factory, enabling you see the camera’s picture on the screen and hear the sound picked up by the microphone through its

speaker. If this is not the case, please proceed with the steps described under Adding/deleting additional cameras.

1. Camera lens

2. On/off button

3. Microphone

4. Power indicator

5. Light sensor

6. Pairing button

7. Micro USB slot for power supply

8. On/off button

9. Motion detection on/off (normal mode) /

up (menu mode)

10. Feed timer on/off (normal mode) / down

(menu mode)

11. 2x zoom on/off (normal mode) / left

(menu mode)

12. Rotate image on/off (normal mode) / right

(menu mode)

13. Menu key

14. Volume control

15. OK key

16. Status light (operation/charging mode)

17. Noise level indicator

18. Screen

19. Speaker

20. Micro USB slot for power supply

21. Pairing button

Functional possibilities:

Camera

1. As soon as your baby becomes quiet and makes no more sound, the camera stops transmitting. It then goes into stand-by

mode until noises are detected again. This reduces the radiation exposure to a minimum.

2. If light conditions are sufﬁcient, the camera transmits a colour image to the display. If there is insufﬁcient light, night vision

mode is automatically activated. In this case, only a black-and-white image will be transmitted.

3. The camera can be tilted manually to ﬁnd the best angle for viewing your baby.

Adding/deleting additional cameras

1. Turn on both the parent unit and the camera you wish to connect to it.

2. Brieﬂy press the pairing button (21) on the parent unit using a thin object.

3. Add: Use the arrow keys to select Add Camera and press the OK key (15) to conﬁrm.

Remove: Use the arrow keys to select Remove Camera and press the OK key to conﬁrm.“

4. Use the arrow keys to select the camera you want to add or remove and conﬁrm your selection with the OK key (15).

5. Within 30 seconds, press the pairing button (6) on the back of the camera and wait for around 5 seconds. A successful coupling is then conﬁrmed by a double beep

and a conﬁrmation message on the screen. If the conﬁrmation does not appear, please repeat steps 2 – 5.

6. Repeat the steps for all other cameras. Please note: If you select a save location that is already occupied, the existing data will.

Display

1. If the parent unit status light (16) starts ﬂashing green, the built-in battery is empty. This means the display needs to be recharged.

2. Adjust the volume using the Volume Control key (14). The volume is displayed on the screen in the form of a bar chart. To mute the speaker, press and hold the

key to decrease the volume until the icon appears. To cancel muting, press and hold the key to increase the volume until it reaches the desired level.

3. If required, the display unit can also be placed on a ﬂat surface (table or similar). To do this, fold out the stand on the back.

4. In normal camera mode, keys 9 – 12 have the following functions:

5. Press the Menu key (13) brieﬂy to access the main menu. You can select the desired sub-item by navigating with the arrow keys. By pressing the OK key (15), you

conﬁrm the selection and enter the respective submenu. Press the Menu key again to return from the submenu to the previous submenu or to the main menu.

Motion alarm
