NOTE: THIS INSTRUCTION
BOOKLET CONTAINS IMPORTANT
SAFETY INFORMATION.
PLEASE READ AND KEEP FOR
FUTURE REFERENCE.
sauder.com
CONTACT US FIRST
BEFORE MAKING ANY RETURNS TO THE STORE.
sauder.com
CONTACT US FIRST
BEFORE MAKING ANY RETURNS TO THE RETAILER.
Visit sauder.com/service to order replacement parts, view video assembly tips, or chat with a live rep.
Prefer the phone? Give us a ring at 1-800-445-1527.
Customer Service is available Monday-Friday - 9 a.m. to 5:30 p.m. EST (except holidays)
Sauder.com
Share your journey!
English pg 1-14
Français pg 15-17
Español pg 18-20
Lot # 554678 10/19/20
Purchased: __________________
Desk
Beginnings Collection | Model 429357
The original desktop.

Part Identification
Hardware Identification
Hardware Usage Guide
Assembly Steps
Français
Español
Safety
Warranty
No. 2 Phillips Screwdriver
Tip Shown Actual Size

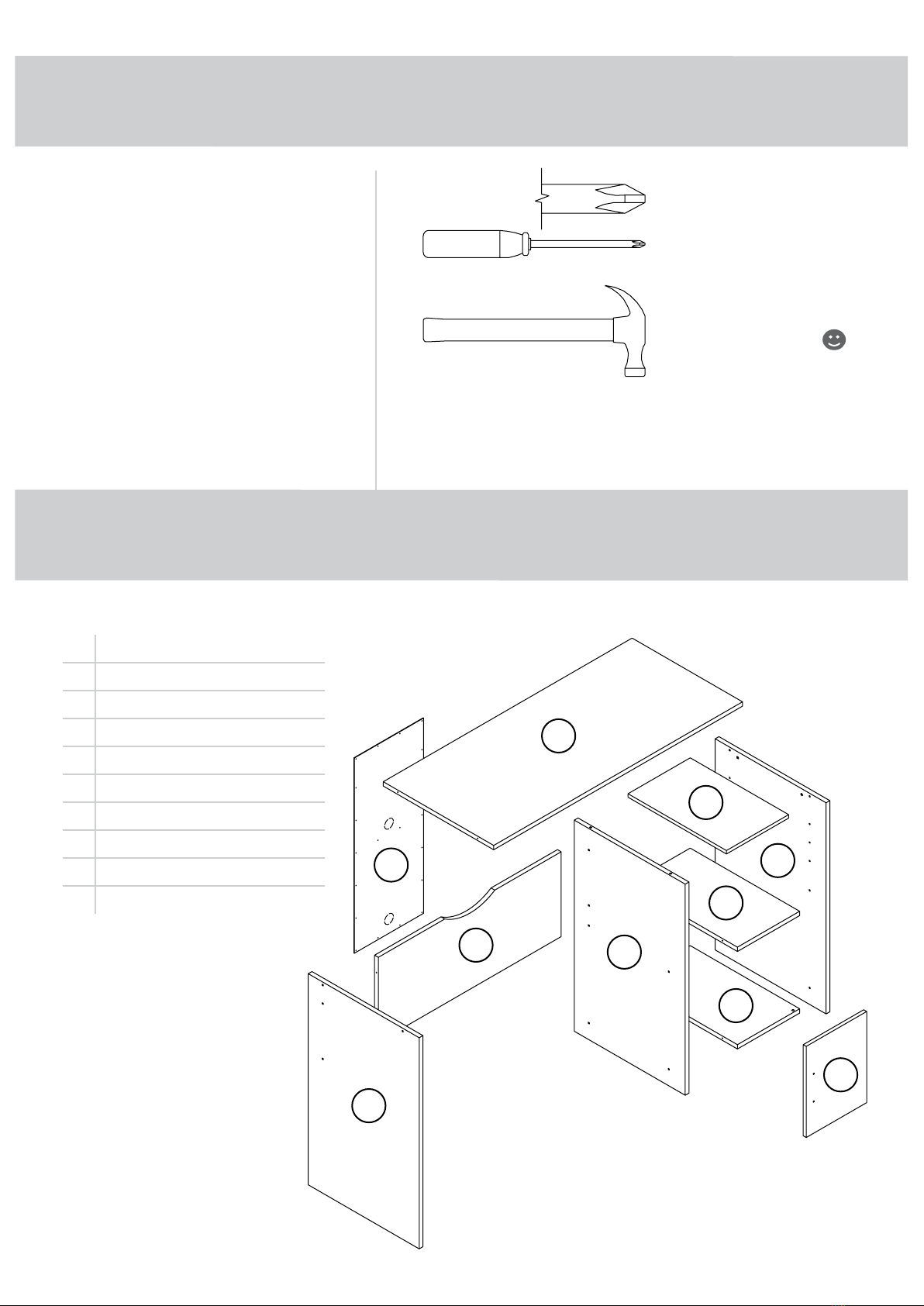

Part Identification
åUse this part identification to help identify the parts.
Table of Contents Assembly Tools Required
2
3
4
5-14
15-17
18-20
21-22
23
K RIGHT END (1)
L LEFT END (1)
M UPRIGHT (1)
N TOP (1)
O MODESTY PANEL (1)
P BACK (1)
Q ADJUSTABLE SHELF (1)
R SHELF (1)
S BOTTOM (1)
T DOOR (1)
Hammer
Not actual size
Page 2 www.sauder.com/service 429357
K
L
M
N
O
P
Q
R
S
T

Hardware Identification
åScrews are shown actual size. You may receive extra hardware with your unit.
Page 3www.sauder.com/service429357
HIDDEN CAM - 2
17 CAM SCREW - 2 18 MAGNETIC CATCH - 1 19 PIVOT HINGE - 2 20
APPLIQUE CARD - 3
24
1/2" FLAT HEAD SCREW - 2
29
3/4" PAN HEAD SCREW - 2
28
27 1-3/4" FLAT HEAD SCREW - 16
STRIKE PLATE - 1
21 HINGE BUSHING - 2
22
NAIL - 20
25
PULL - 1
23
METAL PIN - 8
26

Hardware Usage Guide

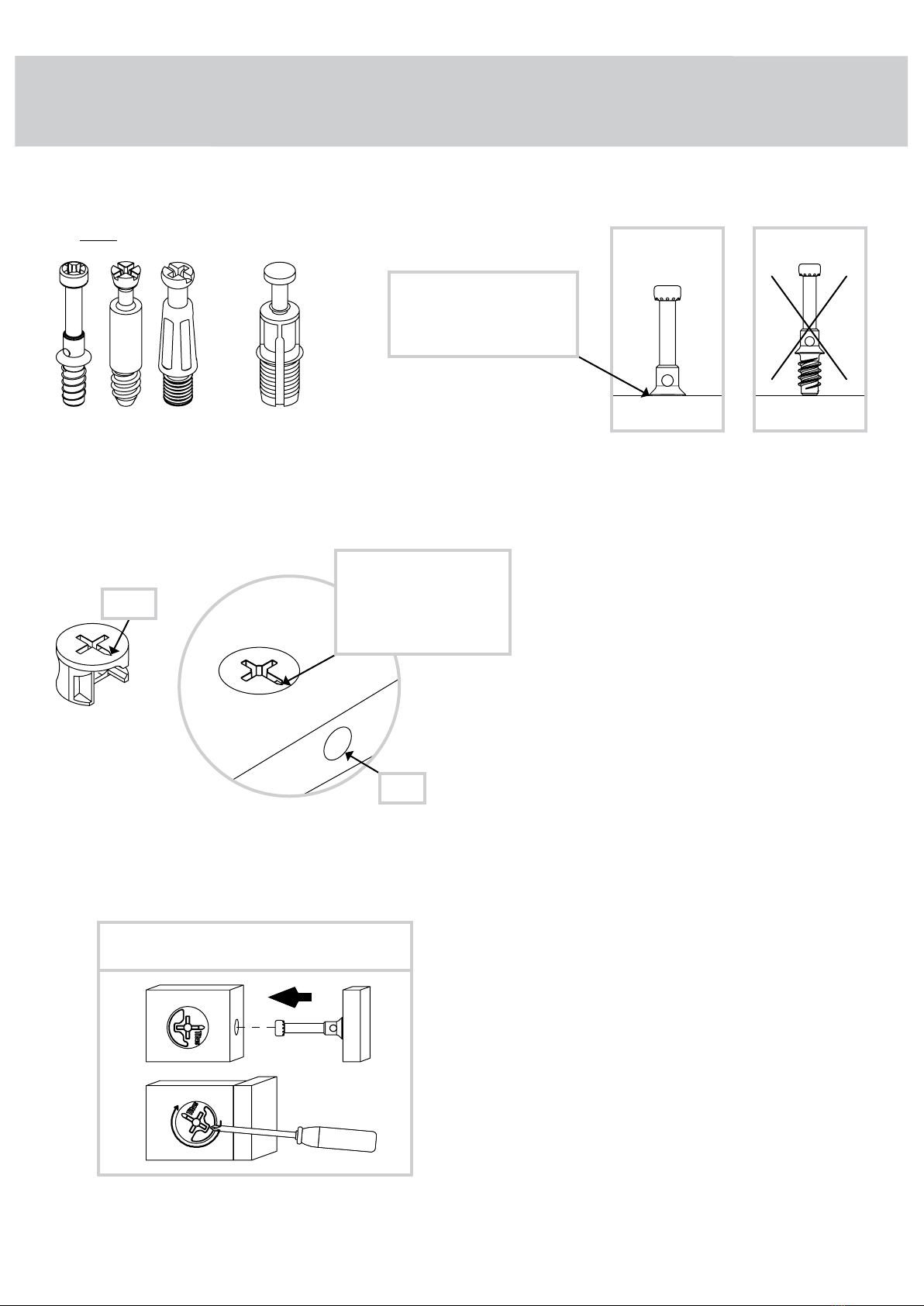

HOW TO USE A HIDDEN CAM & CAM SCREW OR CAM DOWEL
NOTE: Various CAM SCREWS or a CAM DOWEL may be used.
Cam Screws Cam Dowel
Turn the CAM SCREW or
gently tap the CAM DOWEL
until the shoulder is against
the surface of the part.
1.
Hidden Cam
Arrow
Push a HIDDEN CAM into
the part. The arrow in the
HIDDEN CAM must point
toward the hole in the
edge of the board.
Hole
2.
3.
1
2
Insert the CAM SCREW or CAM DOWEL into the
HIDDEN CAM. Tighten the HIDDEN CAM.
Page 4 www.sauder.com/service 429357

Step 1 Look for this icon. It means a video assembly tip is
available at www.sauder.com/service/tips
Find the numbered video or scan the QR code.
å Assemble your unit on a carpeted floor or on the empty
carton to avoid scratching your unit or the floor.
å Push two HIDDEN CAMS (17) into the UPRIGHT (M).
å Turn two CAM SCREWS (18) into the TOP (N).
Page 5www.sauder.com/service429357
1
17
18
M
N
Arrow
Surface with holes
Some assembly
(and snacks) required.

å Fasten the UPRIGHT (M) to the TOP (N). Tighten two
HIDDEN CAMS.
å Insert four METAL PINS (26) into the ENDS (K and L)
as shown.
Step 2
Page 6 www.sauder.com/service 429357
K
L
1
M
N
Finished edge
Surface with HIDDEN CAMS
26

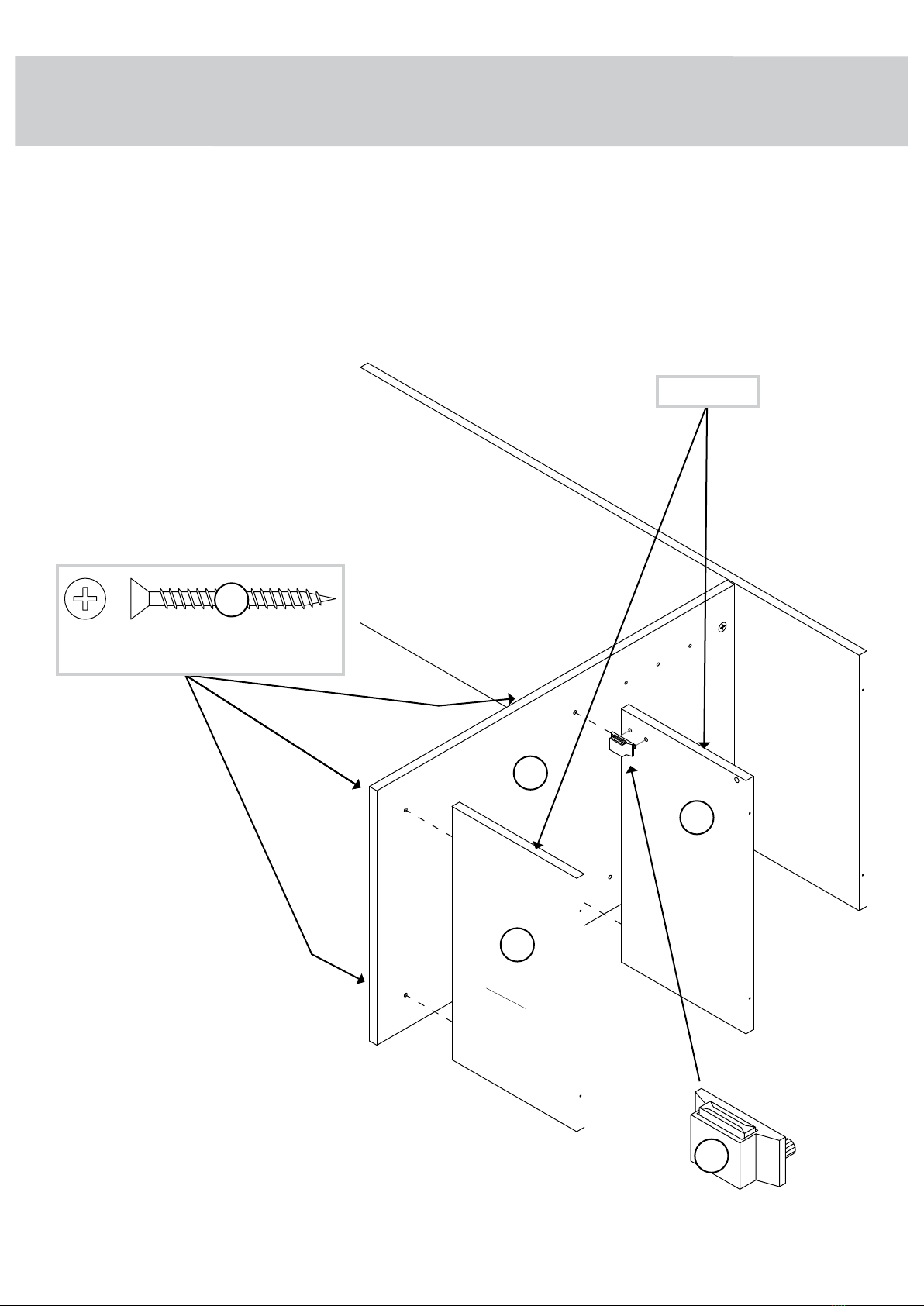

å Fasten the SHELF (R) and BOTTOM (S) to the UPRIGHT (M).
Use four 1-3/4" FLAT HEAD SCREWS (27).
å Insert the MAGNETIC CATCH (19) into the holes on the
SHELF (R).
Step 3
Page 7www.sauder.com/service429357
M
R
S
Surface
without
holes
Surface
with
holes
19
1-3/4" FLAT HEAD SCREW
(4 used in this step)
27
Finished edge

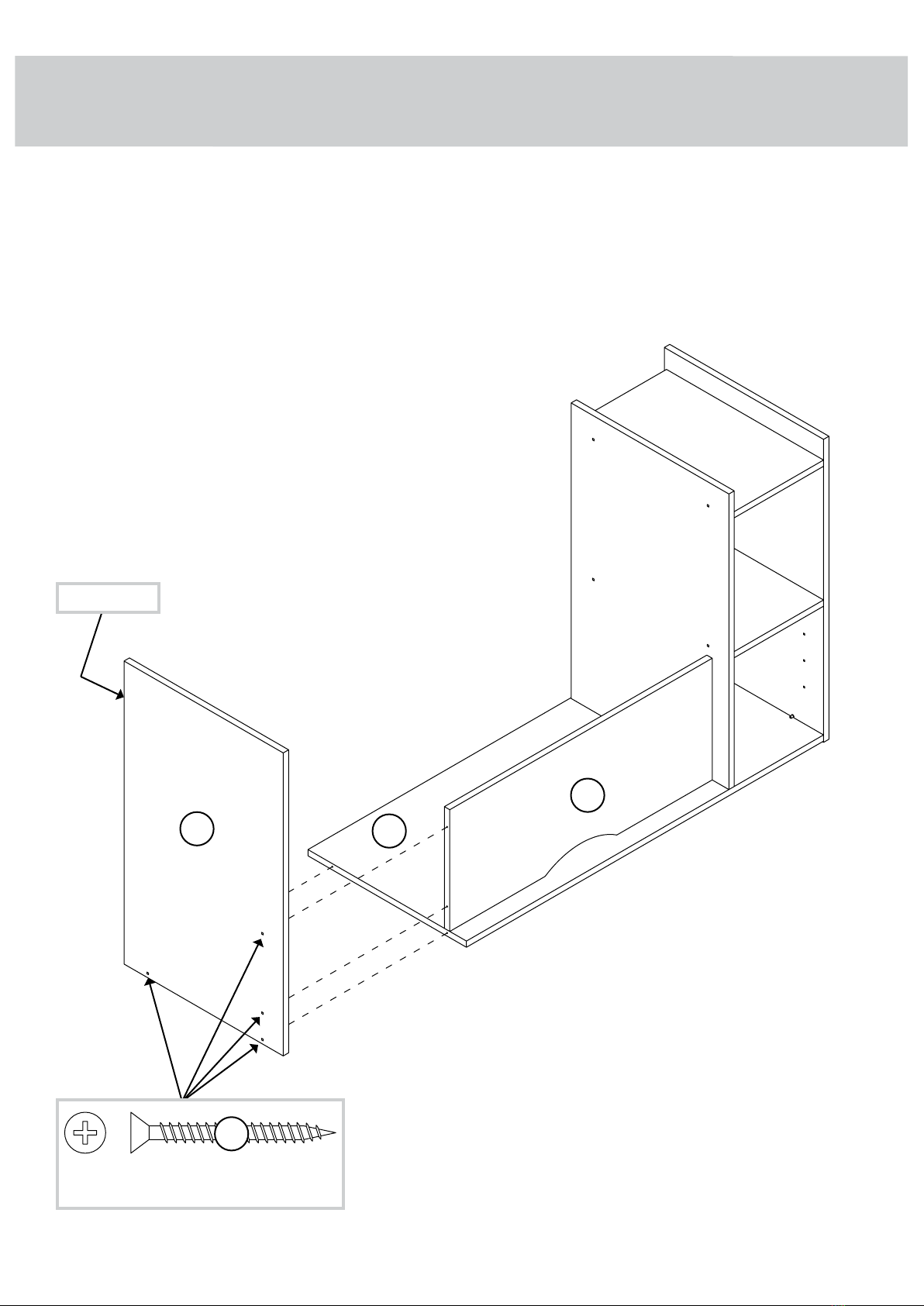

å Fasten the RIGHT END (K) to the TOP (N), SHELF (R)
and BOTTOM (S). Use six 1-3/4" FLATHEAD SCREWS (27).
å NOTE: You may want to start each SCREW a few turns
before completely tightening any of them.
Step 4
Page 8 www.sauder.com/service 429357
R
SK
N
1-3/4" FLAT HEAD SCREW
(6 used in this step)
27
Surface with
fewer holes
Finished edge

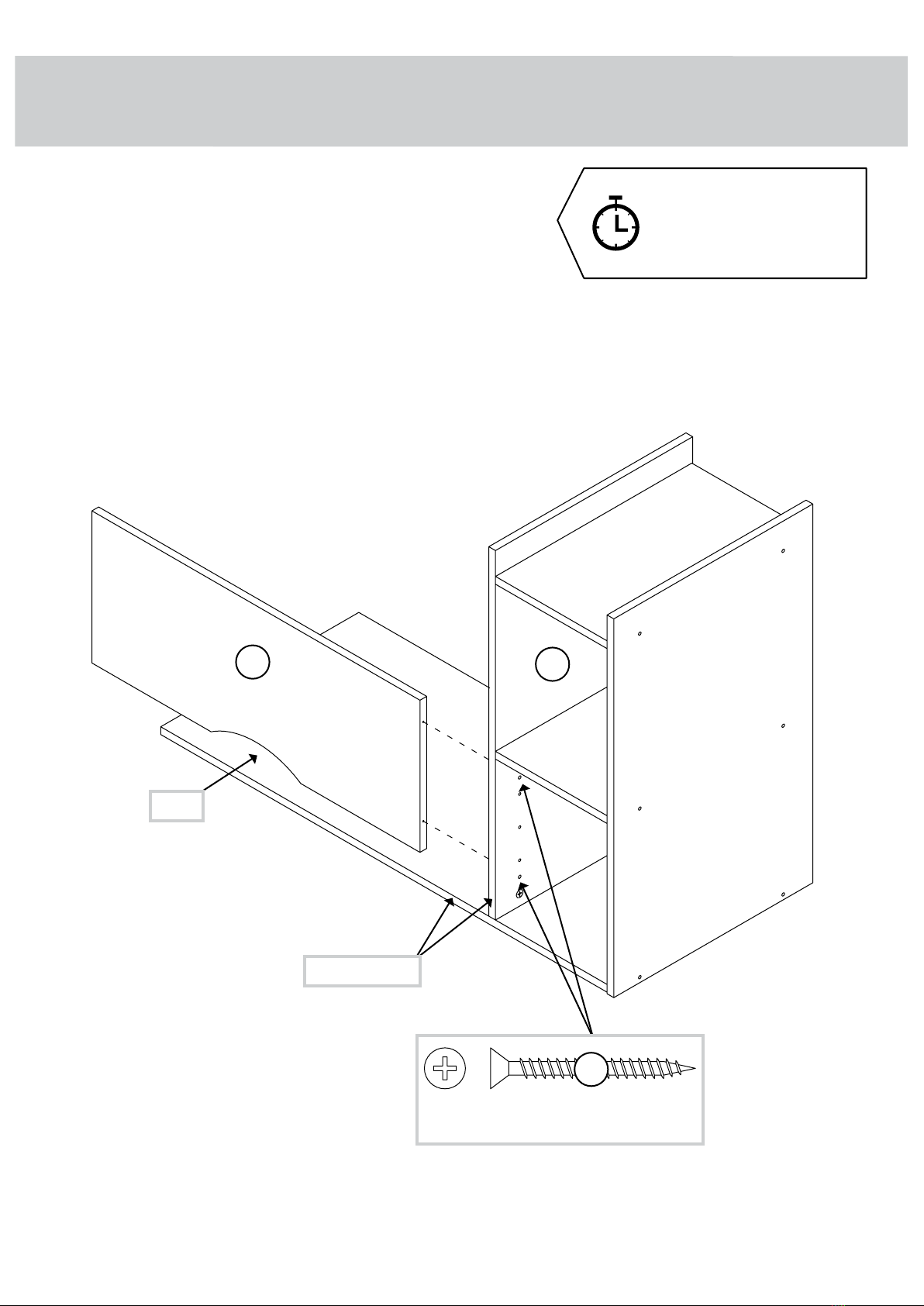

å Carefully turn your unit onto its top.
å Fasten the MODESTY PANEL (O) to the UPRIGHT (M).
Use two 1-3/4" FLAT HEAD SCREWS (27).
Step 5
Page 9www.sauder.com/service429357
M
O
1-3/4" FLAT HEAD SCREW
(2 used in this step)
27
Notch
Unfinished edge
Don't worry. It isn't
Rome. This can be built
in a day.
Unfinished surface

å Fasten the LEFT END (L) to the TOP (N) and MODESTY
PANEL (O). Use four 1-3/4" FLAT HEAD SCREWS (27).
Step 6
Page 10 www.sauder.com/service 429357
O
N
L
1-3/4" FLAT HEAD SCREW
(4 used in this step)
27
Finished edge

å Carefully turn your unit over onto its front edges. Lay the
BACK (P) over your unit.
å Make equal margins along all four edges of the BACK (P).
Push on opposite corners of your unit if needed to make
it "square".
å Fasten the BACK (P) to your unit using the NAILS (25).
å NOTE: Perforations have been provided for access
through the BACK. Carefully cut out the holes needed.
Step 7
Page 11www.sauder.com/service429357
Do not stand the unit upright without the
BACK fastened. The unit may collapse.
Caution
8
Perforations should be
here. Cut out the holes
needed for cord access. P
NAIL
(20 used in this step)
25

å Fasten a PIVOT HINGE (20) to the DOOR (T). Use a 1/2"
FLAT HEAD SCREW (29).
å Turn the STRIKE PLATE (21) into the hole in the DOOR (T).
Step 8
Page 12 www.sauder.com/service 429357
IMPORTANT: Only fasten one PIVOT
HINGE to each DOOR in this step.
T
20
1/2" FLAT HEAD SCREW
(1 used in this step)
29
21

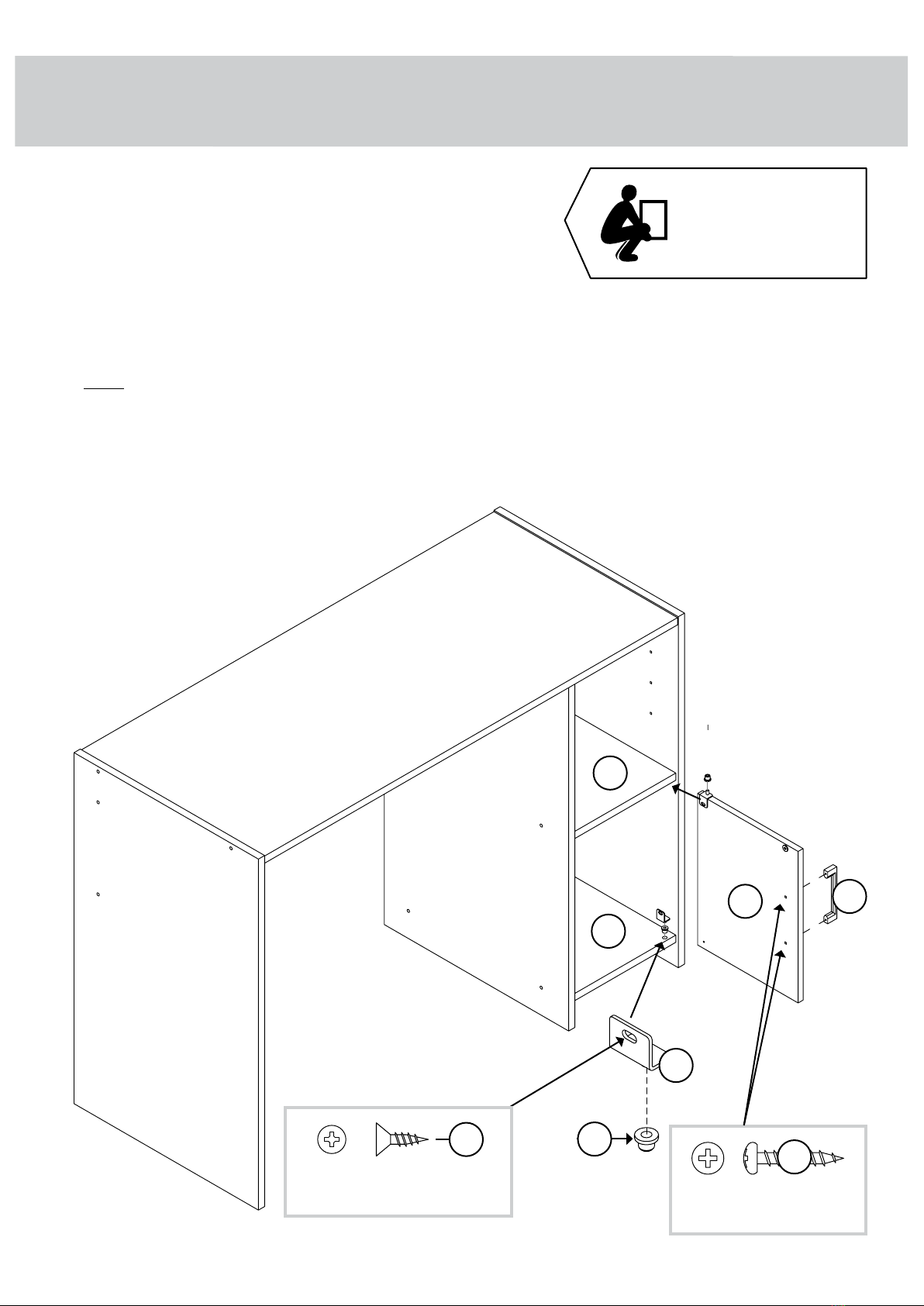

å Carefully stand your desk upright.
å 1. Insert the remaining PIVOT HINGE (20) into the HINGE
BUSHING (22) and into the BOTTOM (S).
å 2. Insert the PIVOT HINGE, which is fastened to the
DOOR (T), into the hole in the SHELF (R). You will need
to tilt your DOOR slightly. Now, tip the DOOR (T) in and
fasten the free PIVOT HINGE (20) to the DOOR. Use a
1/2" FLAT HEAD SCREW (29).
å NOTE: To make adjustments to the DOOR, loosen the
SCREWS in the HINGE, make needed adjustments, and
tighten the SCREW.
å Fasten the PULL (23) to the DOOR (T). Use two 3/4" PAN
HEAD SCREWS (28).
Step 9
Page 13www.sauder.com/service429357
Pro Tip: Lift with your
legs. And, you know,
your arms.
T23
1ST
2ND
20
22
S
R
1/2" FLAT HEAD SCREW
(1 used in this step)
29
3/4" PAN HEAD SCREW
(2 used for the PULL)
28

å Peel an APPLIQUE from the APPLIQUE CARD (24) and stick one onto each visible SCREW head and HIDDEN CAM.
å Insert the remaining METAL PINS (26) into the hole locations of your choice in the RIGHT END (K) and UPRIGHT (M).
Set the ADJUSTABLE SHELF (Q) onto the METAL PINS.
å NOTE: Please read the back pages of the instruction booklet for important safety information.
å This completes assembly. Clean with a damp cloth. Wipe dry.
Step 10
Page 14 www.sauder.com/service 429357
And to celebrate, why not share your success story at sauder.com or
24
(4 used)
Q
K
M
50 lbs. 20 lbs.
30 lbs.
50 lbs.
26

Noter la date d’achat
de cet élément et
conserver le livret pour
future référence. Pour
contacter Sauder en
ce qui concerne cet
élément, faire référence
au numéro de lot et
numéro de modèle en
appelant notre numéro
sans frais.
Lot nº : ____________
Date de
l'achet : ____________
LISTE DE PIÈCES
REFERENCE DESCRIPTION QUANTITÉ
LISTE DE PIÈCES
REFERENCE DESCRIPTION QUANTITÉ
NOUS CONTACTER EN PREMIER
AVANT D'EFFECTUER TOUT RETOUR AU MAGASIN.
Nous faisons de notre mieux pour nous assurer que votre meuble
arrive dans d’excellentes conditions. Nos représentants du service
Clientèle sont aimables et prêts à vous aider au cas où une pièce
aurait été endommagée ou manquerait (ou si vous aviez besoin
d’aide pour l’assemblage). Composez ce numéro d’appel gratuit:
1-800-445-1527
Du lundi au vendredi, de 9 heures du matin à
5:30 heures du soir (horaire Côte Est)
(sauf jours fériés)
Si une pièce a besoin d’être remplacée, la pièce de remplacement
sera envoyée dans les 48 heures. (Sauf week-ends et jours fériés)
Utilisez les instructions d’assemblage en français avec les
schémas étape par étape du manuel d’instruction en anglais.
Chaque étape en français correspond à la même étape en
anglais. Comparer la “Liste de pièces” ci-dessous avec la “PART
IDENTIFICATION” du manuel en anglais pour vous familiariser
avec les pièces avant l’assemblage.
REMARQUE : CE MANUEL D’INSTRUCTIONS CONTIENT
D’IMPORTANTES INFORMATIONS RELATIVES À LA SÉCURITÉ.
À LIRE ET CONSERVER POUR TOUTE RÉFÉRENCE FUTURE.
17 EXCENTRIQUE ESCAMOTABLE.....................2
18 VIS D'EXCENTRIQUE ...............................................2
19 LOQUETEAU MAGNÉTIQUE..............................1
20 CHARNIÈRE À PIVOT..............................................2
21 PLAQUE DE BUTÉE....................................................1
22 BAGUE DE CHARNIÈRE.........................................2
23 POIGNÉE.............................................................................1
24 FICHE D'APPLIQUÉS...............................................3
25 CLOU ................................................................................20
26 GOUPILLE EN MÉTAL.............................................8
27 VIS TÊTE PLATE 44 mm.................................... 16
28 VIS TÊTE GOUTTE DE SUIF 19 mm ...........2
29 VIS TÊTE PLATE 13 mm........................................2
K EXTRÉMITÉ DROITE..................................................1
L EXTRÉMITÉ GAUCHE...............................................1
M MONTANT..........................................................................1
N DESSUS...............................................................................1
O VOILE DE FOND...........................................................1
P ARRIÈRE ..............................................................................1
Q TABLETTE RÉGLABLE.............................................1
R TABLETTE..........................................................................1
S DESSOUS...........................................................................1
T PORTE...................................................................................1
BureauModèle 429357
Page 15www.sauder.com/service429357

Guide d'utilisation de la visserie
UTILISATION DE LA EXCENTRIQUE ESCAMOTABLE ET DE LA
VIS D'EXCENTRIQUE OU DE LA CHEVILLE D’EXCENTRIQUE
REMARQUE : Plusieurs VIS D'EXCENTRIQUE ou une CHEVILLE
D’EXCENTRIQUE peut être utilisé.
1 Faire tourner la VIS D'EXCENTRIQUE ou taper doucement la
CHEVILLE D'EXCENTRIQUE jusqu'à ce que l'épaulement repose
sur la surface de la pièce.
2 Enfoncer un EXCENTRIQUE ESCAMOTABLE dans la partie. La
flèche dans l’EXCENTRIQUE ESCAMOTABLE doit être dirigée vers
le trou dans le chant de la planche.
3 Insérer la VIS D'EXCENTRIQUE ou la CHEVILLE
D’EXCENTRIQUE dans l’EXCENTRIQUE ESCAMOTABLE.
Serrer l’EXCENTRIQUE ESCAMOTABLE.
ÉTAPE 8
Fixer la CHARNIÈRE À PIVOT (20) à la PORTE (T). Utiliser une
VIS TÊTE PLATE 13 mm (29).
Faire tourner la PLAQUE DE BUTÉE (21) dans le trou de la PORTE (T).
ÉTAPE 7
Attention : Ne pas relever l'élément dans sa position verticale
avant d'avoir fixé l’ARRIÈRE. L'élément risque de s'eondrer.
Avec précaution, retourner l'élément sur ses bords avant. Placer
l'ARRIÈRE (P) sur l'élément.
Veiller à avoir des marges égales le long des quatre chants de
l'ARRIÈRE (P). Si besoin est, enfoncer sur les coins opposés de
l'unité pour s'assurer d'être « d'équerre ».
Fixer l’ARRIÈRE (P) à l'élément à l'aide des CLOUS (25).
REMARQUE : Des lignes perforées ont été prévues pour accéder
facilement à l'ARRIÈRE. Découper avec précaution les trous nécessaires.
ÉTAPE 6
Fixer l'EXTRÉMITÉ GAUCHE (L) au DESSUS (N) et au VOILE DE
FOND (O). Utiliser quatre VIS TÊTE PLATE 44 mm (27).
ÉTAPE 5
Avec précaution, retourner l'élément sur son dessus.
Fixer le VOILE DE FOND (O) au MONTANT (M). Utiliser deux VIS
TÊTE PLATE 44 mm (27).
ÉTAPE 4
Fixer l'EXTRÉMITÉ DROITE (K) au DESSUS (N), à la TABLETTE (R)
et au DESSOUS (S). Utiliser six VIS TÊTE PLATE 44 mm
NOIRES (27).
REMARQUE : Il est préférable de donner quelques tours de
tournevis à chaque VIS avant de les serrer toutes à bloc.
ÉTAPE 3
Fixer la TABLETTE (R) et le DESSOUS (S) au MONTANT (M).
Utiliser quatre VIS TÊTE PLATE 44 mm NOIRES (27).
Enfoncer un LOQUETEAU MAGNÉTIQUE (19) dans les trous sur
la TABLETTE (R).
ÉTAPE 2
Fixer le MONTANT (M) au DESSUS (N). Serrer deux
EXCENTRIQUES ESCAMOTABLES.
Insérer quatre GOUPILLES EN MÉTAL (26) dans les
EXTRÉMITÉS (K et L) comme l'indique le schéma.
ÉTAPE 1
Assembler l'élément sur un sol à moquette ou sur le carton vide
pour éviter d'endommager l'élément ou le sol.
Enfoncer deux EXCENTRIQUES ESCAMOTABLES (17) dans le
MONTANT (C).
Faire tourner deux VIS D'EXCENTRIQUE (18) dans le DESSUS (D).
Page 16 www.sauder.com/service 429357

ÉTAPE 9
Relever, avec précaution, le bureau dans sa position verticale.
1. Insérer l’autre CHARNIÈRE À PIVOT (20) dans une BAGUE DE
CHARNIÈRE (22) et dans le DESSOUS (S).
2. Insérer la CHARNIÈRE À PIVOT, fixée à la PORTE (T), dans le
trou dans la TABLETTE (R). Il faudra légèrement incliner la PORTE.
Maintenant, incliner la PORTE (T) et fixer la CHARNIÈRE À PIVOT (20)
libre à la PORTE. Utiliser une VIS TÊTE PLATE 13 mm (29).
REMARQUE : Pour ajuster la PORTE, desserrer les VIS dans la
CHARNIÈRE, ajuster et serrer la VIS.
Fixer la POIGNÉE (23) à la PORTE(T). Utiliser deux VIS TÊTE
GOUTTE DE SUIF 19 mm (28).
ÉTAPE 10
Décoller les APPLIQUÉS de la FICHE D'APPLIQUÉS (24) et coller
les sur chaque VIS et EXCENTRIQUE ESCAMOTABLE visible.
Insérer les autres GOUPILLES EN MÉTAL (26) dans les trous
choisis de l'EXTRÉMITÉ DROITE (K) et du MONTANT (M). Poser la
TABLETTE RÉGLABLE (Q) sur les GOUPILLES EN MÉTAL.
REMARQUE : Prière de lire les informations importantes sur la
sécurité figurant sur les pages arrière du manuel d’instructions.
Ceci complète l'assemblage. Nettoyer avec un tissu humide.
Essuyer.
Page 17www.sauder.com/service429357

Anote la fecha de
comprar esta unidad y
guarde el folleto para
su referencia futura. Si
necesita ponerse en
contacto con Sauder en
cuanto a esta unidad,
refiérase al número
de lote y al número de
modelo cuando llame a
nuestro número gratis.
No. lote: ____________
Fecha de
compra: ____________
LISTA DE PARTES
ITEM DESCRIPCIÓN CANTIDAD
Use estas instrucciones de ensamblaje en español junto con las
figuras paso-a-paso provistas en el folleto inglés. Cada paso en
español corresponde al mismo paso en inglés. Compare la “Lista
de Part” abajo con la “Part Identification” en el folleto en inglés
para familiarizarse con Las partes de ensamblaje.
NOTA: ESTE FOLLETO DE INSTRUCCIONES CONTIENE
INFORMACIÓN IMPORTANTE SOBRE LA SEGURIDAD. POR
FAVOR LEA Y GUÁRDELO PARA REFERENCIA EN EL FUTURO.
LISTA DE PARTES
ITEM DESCRIPCIÓN CANTIDAD
CONTÁCTENOS PRIMERO
ANTES DE HACER DEVOLUCIONES A LA TIENDA.
Tratamos de asegurar que su mueble llega en condición excelente.
Nuestros representantes de Servicio al Cliente son amables y listos
para ayudarle con servicio rápido y eficiente si una parte está de-
fectuosa o ausente (o si necesita ayuda con el ensamblaje). Llame
este número sin cargo:
1-800-445-1527
Lunes a viernes, 9:00 a.m. - 5:30 p.m.
Hora oficial del Este
(excepto días festivos)
Si requiere un repuesto de una parte, será enviado dentro de
48 horas (excepto los fines de semana y días festivos)
17 EXCÉNTRICO ESCONDIDO ...............................2
18 BIELA DE EXCÉNTRICO........................................2
19 AGARRADOR MAGNÉTICO................................1
20 BISAGRA DE PIVOTE...............................................2
21 PLACA DE CONTACTO..........................................1
22 BUJES DE BISAGRA.................................................2
23 TIRADOR.............................................................................1
24 TARJETA CON APLICACIONES......................3
25 CLAVO.............................................................................20
26 ESPIGA DE METAL ....................................................8
27 TORNILLO DE CABEZA PERDIDA
de 44 mm.......................................................................16
28 TORNILLO DE CABEZA REDONDA
de 19 mm...........................................................................2
29 TORNILLO DE CABEZA PERDIDA
de 13 mm...........................................................................2
K EXTREMO DERECHO...............................................1
L EXTREMO IZQUIERDO............................................1
M PARAL...................................................................................1
N PANEL SUPERIOR.......................................................1
O VELO DE FONDO.........................................................1
P DORSO.................................................................................1
Q ESTANTE AJUSTABLE .............................................1
R ESTANTE.............................................................................1
S FONDO.................................................................................1
T PUERTA................................................................................1
EscritorioModelo 429357
Page 18 www.sauder.com/service 429357

Guía de uso de herrajes
CÓMO UTILIZAR EL EXCÉNTRICO ESCONDIDO Y LA BIELA DE
EXCÉNTRICO O PASADOR DE EXCÉNTRICO
NOTA: Varias BIELAS DE EXCÉNTRICO o un PASADOR DE
EXCÉNTRICO pueden ser utilizados.
1 Gire una BIELA DE EXCÉNTRICO o ligeramente golpee el
PASADOR DE EXCÉNTRICO hasta que el resalto repose
contra de la parte.
2 Empuje un EXCÉNTRICO ESCONDIDO dentro de la parte. La
flecha en el EXCÉNTRICO ESCONDIDO debe apuntar hacia el
agujero en el borde de la tabla.
3 Inserte la BIELA DE EXCÉNTRICO o el PASADOR DE
EXCÉNTRICO en el EXCÉNTRICO ESCONDIDO. Apriete
el EXCÉNTRICO ESCONDIDO.
PASO 8
Fije una BISAGRA DE PIVOTE (20) a la PUERTA (T). Utilice un
TORNILLO DE CABEZA PERDIDA de 13 mm (29).
Gire la PLACA DE CONTACTO (21) en el agujero de la PUERTA (T).
PASO 7
Precaución: No coloque la unidad en posición vertical hasta que se
fije el DORSO. La unidad podría caerse.
Cuidadosamente voltee la unidad para que repose sobre los
bordes delanteros. Coloque el DORSO (P) sobre la unidad.
Los márgenes a lo largo de los cuatro bordes del DORSO (P)
deben estar uniformes. Empuje sobre las esquinas opuestas de la
unidad si es requerido para hacerla "cuadrada."
Fije el DORSO (P) a la unidad utilizando los CLAVOS (25).
NOTA: Hay perforaciones provistas para el acceso a través del
DORSO. Cuidadosamente corte los agujeros necesarios.
PASO 6
Fije el EXTREMO IZQUIERDO (L) al PANEL SUPERIOR (N) y al
VELO DE FONDO (O). Utilice cuatro TORNILLOS DE CABEZA
PERDIDA de 44 mm (27).
PASO 5
Cuidadosamente voltee la unidad para que repose sobre el
panel superior.
Fije el VELO DE FONDO (O) al PARAL (M). Utilice dos
TORNILLOS DE CABEZA PERDIDA de 44 mm (27).
PASO 4
Fije el EXTREMO DERECHO (K) al PANEL SUPERIOR (N), al
ESTANTE (R) y al FONDO (S). Utilice seis TORNILLOS NEGROS
DE CABEZA PERDIDA de 44 mm (27).
NOTA: Debe apretar cada TORNILLO unas vueltas antes de
apretar cualquier tornillo firmemente.
PASO 3
Fije el ESTANTE (R) y el FONDO (S) al PARAL (M). Use cuatro
TORNILLOS NEGROS DE CABEZA PERDIDA de 44 mm (27).
Empuje el AGARRADOR MAGNÉTICO (19) en los agujeros sobre
el ESTANTE (R).
PASO 2
Fije el PARAL (M) al PANEL SUPERIOR (N). Apriete dos
EXCÉNTRICOS ESCONDIDOS.
Inserte cuatro ESPIGAS DE METAL (26) en los EXTREMOS (K y L)
como se muestra.
PASO 1
Ensamble la unidad sobre un piso alfombrado o sobre el cartón
vacío para evitar rayar la unidad o el piso.
Empuje dos EXCÉNTRICOS ESCONDIDOS (17) dentro del PARAL (C).
Gire dos BIELAS DE EXCÉNTRICO (18) dentro del PANEL
SUPERIOR (D).
Page 19www.sauder.com/service429357

PASO 9
Cuidadosamente ponga el escritorio en posición vertical.
1. Inserte la otra BISAGRA DE PIVOTE (20) en el BUJE DE
BISAGRA (22) y en el FONDO (S).
2. Inserte la BISAGRA DE PIVOTE, ya fijada a la PUERTA (T), en
el agujero del ESTANTE (R). Necesitará inclinar la PUERTA un
poco. Ahora, incline la PUERTA (T) adentro y fije la BISAGRA
DE PIVOTE (20) suelta a la PUERTA. Utilice un TORNILLO DE
CABEZA PERDIDA de 13 mm (29).
NOTA: Para ajustar la PUERTA, afloje los TORNILLOS de la
BISAGRA, haga los ajustes necesarios y apriete el TORNILLO.
Fije el TIRADOR (23) a la PUERTA (T). Utilice dos TORNILLOS DE
CABEZA REDONDA de 19 mm (28).
PASO 10
Separe las APLICACIONES de la TARJETA CON
APLICACIONES (24) y aplique las sobre cada TORNILLO y
EXCÉNTRICO ESCONDIDO.
Inserte las otras ESPIGAS DE METAL (26) en los agujeros al nivel
preferido del EXTREMO DERECHO (K) y del PARAL (M). Coloque
el ESTANTE AJUSTABLE (Q) sobre las ESPIGAS DE METAL.
NOTA: Por favor, lea las páginas de atrás del folleto de
instrucciones en cuanto a importante información de seguridad.
Esto completa el ensamblaje. Limpiar con un trapo húmedo.
Seque con un paño.
Page 20 www.sauder.com/service 429357
