Sauder Embassy Point 414192 User manual

PLEASE CONTACT US
BEFORE RETURNING
YOUR UNIT TO THE STORE
1-800-523-3987
www.sauder.com
Made in the USA
Archbold, OH
NOTE: THIS INSTRUCTION BOOKLET CONTAINS
IMPORTANT SAFETY INFORMATION.
PLEASE READ AND KEEP FOR FUTURE REFERENCE.
English.................... Page 1-15
Français...............Pages 16-18
Espanol.............Páginas 19-21
Lot #: 354253 07 / 31 / 13
Date Purchased: ____________________
414192
Night Stand
Embassy Point Collection

ASSEMBLY TOOLS REQUIRED
Hammer
No. 2 Phillips Screwdriver
Tip Shown Actual Size
ADULT ASSEMBLY REQUIRED
TABLE OF CONTENTS
Part Identification...................2-3
Hardware Identification .............4
Assembly Steps....................5-15
Français..............................16-18
Espanol...............................19-21
Safety .......................................22
Warranty...................................23
A RIGHT END 1
B LEFT END 1
C TOP 1
D BACK 1
E BRACE 2
F FRONT SKIRT 1
G DRAWER FRONT 2
H DRAWER MOLDING 4
I BOTTOM MOLDING 1
D12 RIGHT DRAWER SIDE 2
D13 LEFT DRAWER SIDE 2
D158 DRAWER BACK 2
D964 DRAWER BOTTOM 2
Page 2 www.sauder.com/services 414192
PART IDENTIFICATION: While not all parts are labeled, some of the parts will have a label or an inked
letter on the edge to help distinguish similar parts from each other. Use this PART IDENTIFICATION to help
identify similar parts.

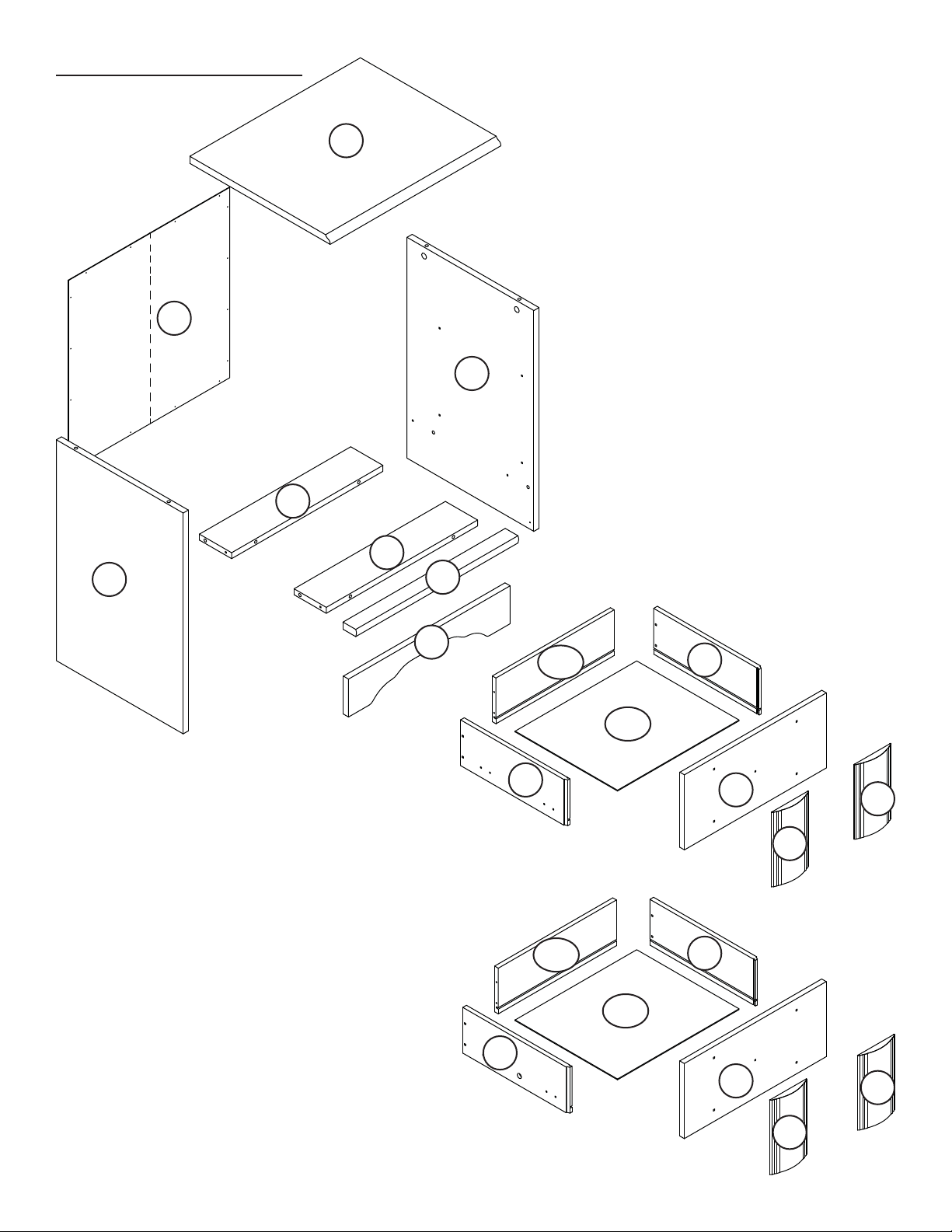

PART IDENTIFICATION
Page 3
www.sauder.com/services414192
D964
A
B
C
D
E
F
G
H
I
E
GH
H
H
D964
D158
D158
D12
D12
D13
D13

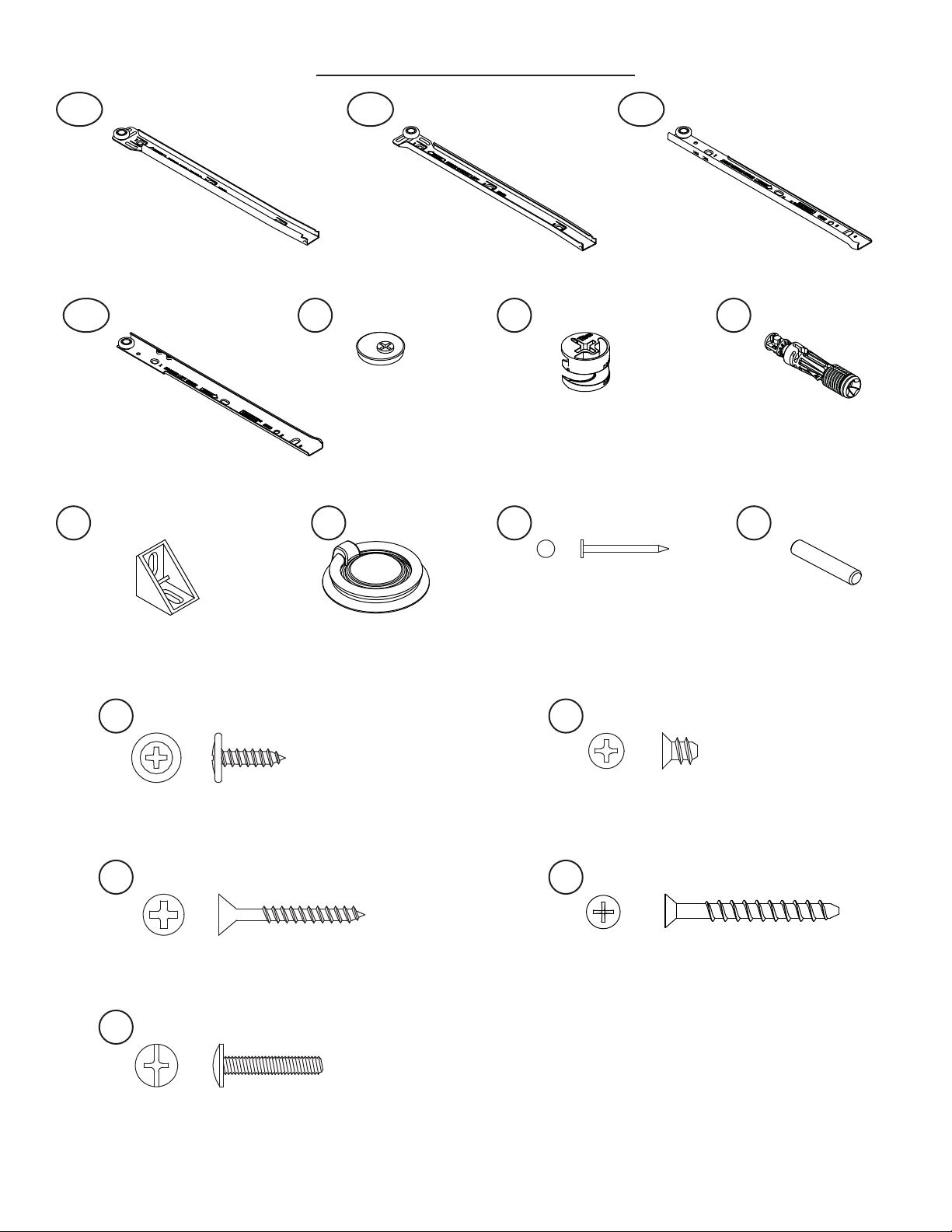

HARDWARE IDENTIFICATION
Screws are shown actual size. You may receive extra hardware with your unit.
Page 4 www.sauder.com/services 414192
35GA CABINET RIGHT - 2 35GB CABINET LEFT - 2 35GC DRAWER RIGHT - 2
35GD DRAWER LEFT - 2 HIDDEN CAM - 10
1F CAM DOWEL - 10 2F
GOLD 5/16" FLAT HEAD SCREW - 16
3S
NAIL - 16
1N
BLACK 9/16" LARGE HEAD SCREW - 8
1S
ANGLE BRACKET - 4
5G PULL - 2 82K
BLACK 7/8" MACHINE SCREW - 2
37S
BLACK 1-9/16" FLAT HEAD SCREW - 8
30S
METAL PIN - 4
1R
SLIDE CAM - 4
10A
BLACK 1-1/4" FLAT HEAD SCREW - 8
7S

Look for this icon. It means a video
assembly tip is available at:
www.sauder.com/services/tips
1
1
S
t
e
p

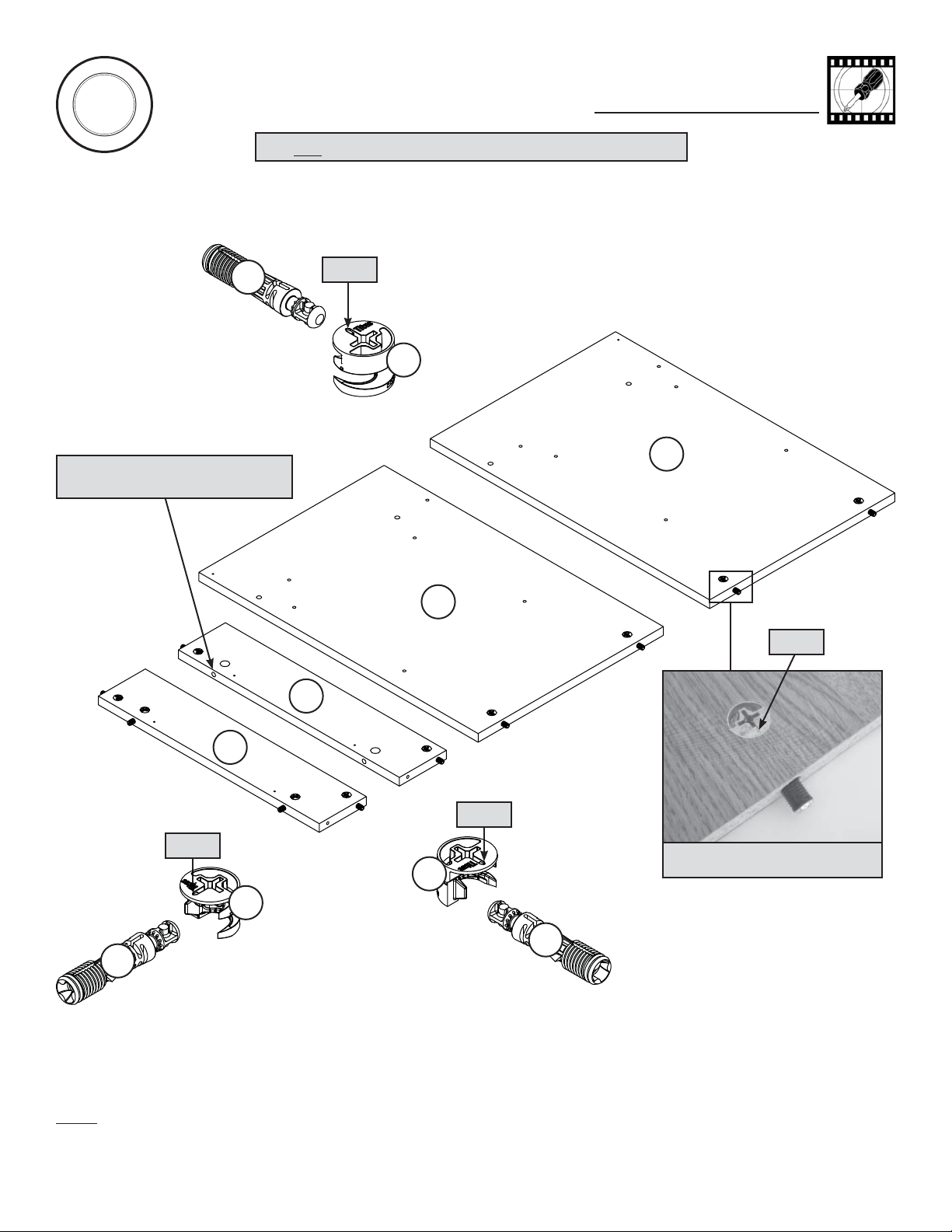

Assemble your unit on a carpeted floor or on the empty carton to avoid scratching your unit or the floor.
Push ten HIDDEN CAMS (1F) into the ENDS (A and B) and both BRACES (E). Then, insert the metal end of a CAM DOWEL (2F)
into each HIDDEN CAM.
NOTE: Do not insert HIDDEN CAMS (1F) and CAM DOWELS (2F) into the long edge of a BRACE (E).
Page 5
www.sauder.com/services414192
Do not tighten the HIDDEN CAMS in this step.
Arrow
(10 used)
Arrow
Arrow
1F
1F
1F
2F
2F
2F
Insert the metal end of the CAM
DOWEL into the HIDDEN CAM.
Arrow
A
B
E
E
Do not insert HIDDEN CAMS and
CAM DOWELS into this edge.

2
2
S
t
e
p
Page 6 www.sauder.com/services 414192
Fasten the CABINET RIGHTS (35GA) to the RIGHT END (A) and the CABINET LEFTS (35GB) to the LEFT END (B). Use eight
GOLD 5/16" FLAT HEAD SCREWS (3S) through holes #1 and #3.
GOLD 5/16” FLAT HEAD SCREW
(8 used in this step)
3S
1
2
3
3
2
1
A
B
3
2
1
Roller end
Roller end
1
2
3
Surface with
HIDDEN CAMS Surface with
HIDDEN CAMS
Finished edge
Finished edge

Insert four METAL PINS (1R) into the BRACES (E).
Fasten the BRACES (E) to the ENDS (A and B). Tighten four HIDDEN CAMS.
NOTE: Be sure the METAL PINS in the BRACES (E) insert into the holes in the ENDS (A and B).
3
3
S
t
e
p
Page 7
www.sauder.com/services414192
Caution
Risk of damage or
injury. Hidden Cams
must be completely
tightened. Hidden
Cams that are not
completely tightened
may loosen, and parts
may separate.
To completely tighten:
Start Tighten
Arrow
Arrow
Maximum
210 degrees
Minimum
190 degrees
A
B
E
E
Surface with
HIDDEN CAMS
Surface with
HIDDEN CAMS
Surface with
HIDDEN
CAMS
Surface without
HIDDEN CAMS
Finished edge
Finished edge
Edge with CAM DOWELS
Edge with holes
1R

4
4
S
t
e
p
Page 8 www.sauder.com/services 414192
Fasten the TOP (C) to the ENDS (A and B). Tighten four HIDDEN CAMS.
Fasten the BOTTOM MOLDING (I) to the upper BRACE (E). Tighten two HIDDEN CAMS.
Maximum
210 degrees
Minimum
190 degrees
Arrow
A
B
E
C
I
Surface with holes
Curved edge
Rounded edge
Unfinished surface

5
5
S
t
e
p
Page 9
www.sauder.com/services414192
A
B
E

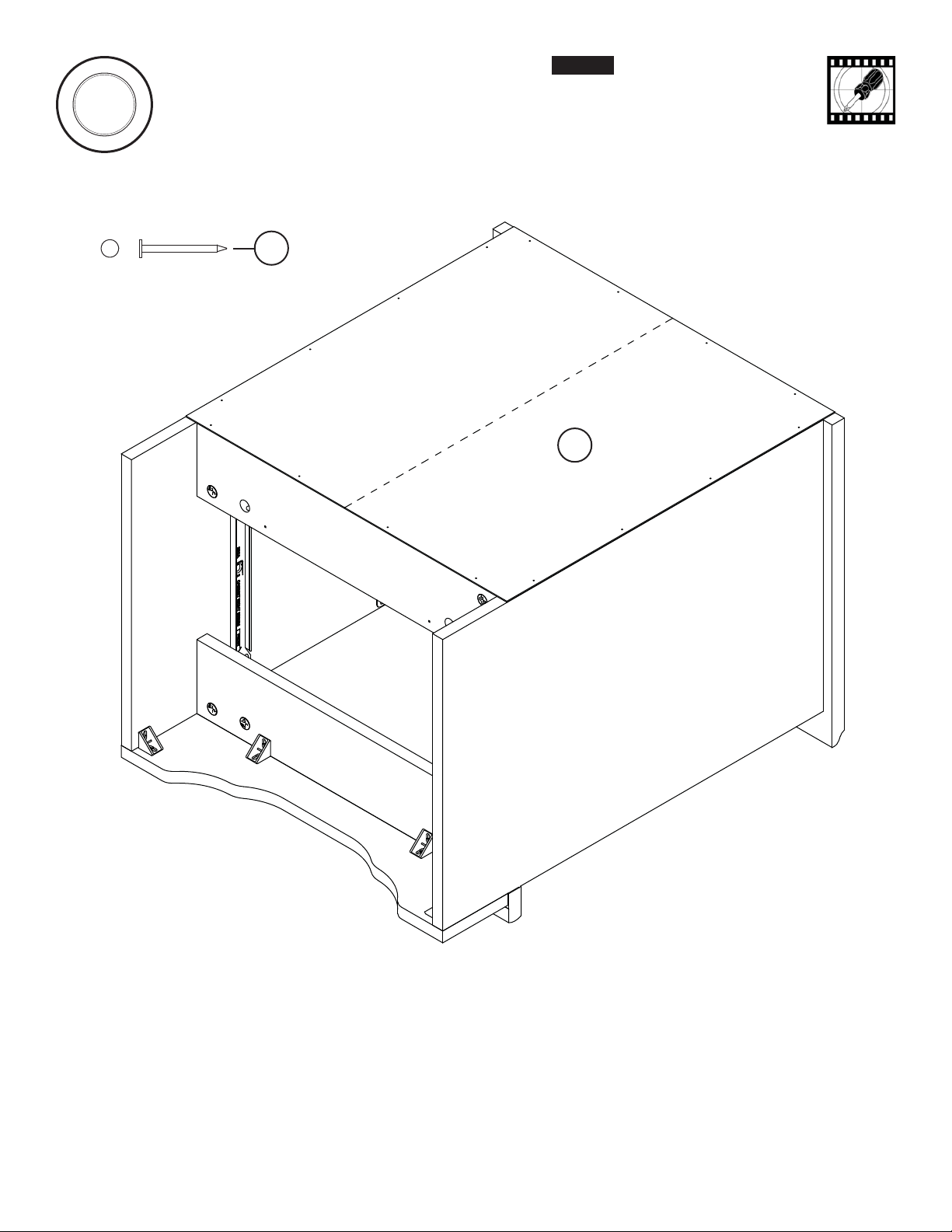

Fasten four ANGLE BRACKETS (5G) to the ENDS (A and B) and upper BRACE (E). Use four BLACK 9/16" LARGE HEAD
SCREWS (1S).
Fasten the FRONT SKIRT (F) to the ENDS (Aand B) and upper BRACE (E). Use four BLACK 9/16" LARGE HEAD
SCREWS (1S) through the ANGLE BRACKETS and into the FRONT SKIRT.
BLACK 9/16" LARGE HEAD SCREW
(8 used for the BRACKETS)
1S
5G
5G
5G
F

6
6
S
t
e
p
Page 10 www.sauder.com/services 414192

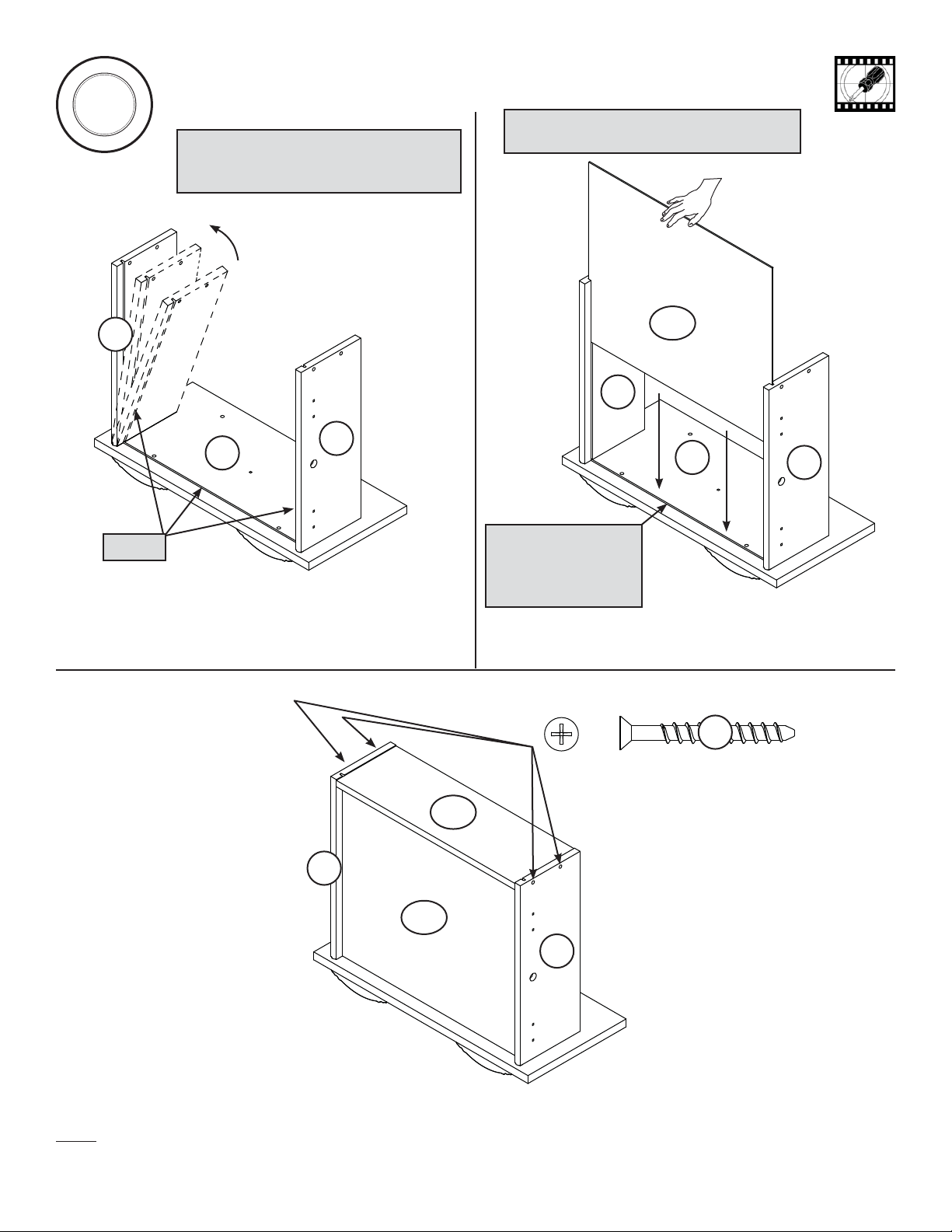

Carefully turn your unit over onto its front edges. Unfold the BACK (D) and lay it over your unit.
Make equal margins along all four edges of the BACK (D). Push on opposite corners of your unit if needed to make it “square”.
Fasten the BACK (D) to your unit using the NAILS (1N).
Do not stand the unit upright without the
BACK fastened. The unit may collapse.
Caution
NAIL
(16 used in this step)
1N
D

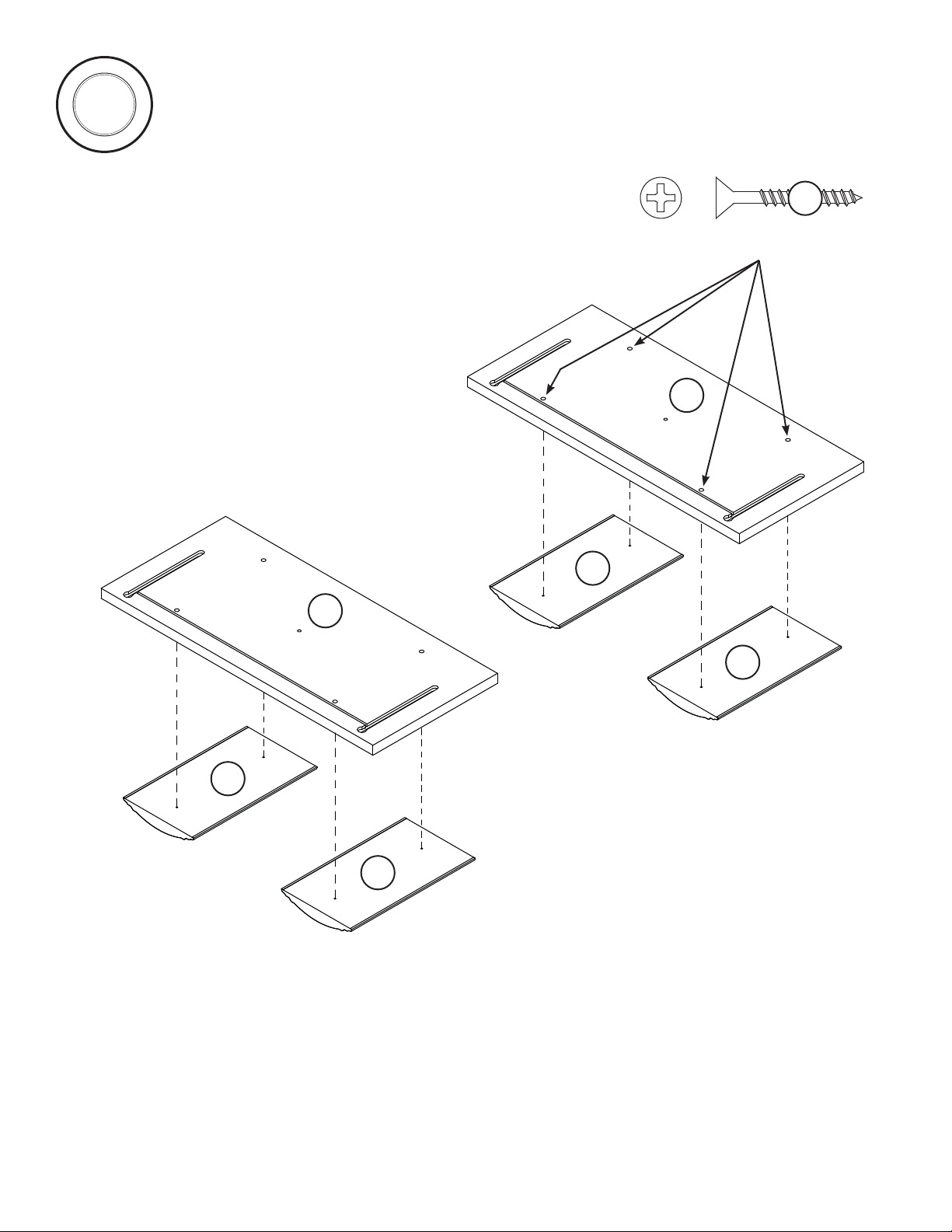

Fasten the DRAWER MOLDINGS (H) to the DRAWER FRONTS (G). Use eight BLACK 1-1/4" FLAT HEAD SCREWS (7S).
7
7
S
t
e
p
Page 11
www.sauder.com/services414192
H
H
H
H
G
G
Surface with grooves
BLACK 1-1/4" FLAT HEAD SCREW
(8 used in this step)
7S
Surface with grooves

8
8
S
t
e
p
Page 12 www.sauder.com/services 414192
Fasten the DRAWER BACK (D158) to the DRAWER SIDES (D12 and D13). Use four BLACK 1-9/16" FLAT HEAD SCREWS (30S).
NOTE: Be sure the DRAWER BOTTOM (D964) inserts into the groove of the DRAWER BACK (D158).
Repeat this step for the other drawer.
12
3
D964
The tabs should insert freely into the slots.
Gently tilt the DRAWER SIDES side to
side until the tabs slip into the slots.
UNFINISHED
Be sure the DRAWER
BOTTOM inserts
into the DRAWER
FRONT groove.
VIEW THE T-LOCK BOX VIDEO
Insert the DRAWER SIDES (D12 and D13) at an angle into the
slot at each end of the DRAWER FRONT (G).
Slide the DRAWER BOTTOM (D964) into the grooves in the
DRAWER SIDES (D12 and D13) and DRAWER FRONT (G).
D12
D12
D13
D13
Groove
Start each screw a few turns before
completely tightening any of them.
BLACK 1-9/16" FLAT HEAD SCREW
(8 used in this step)
30S
GG
With the palm of your hand, tap the
DRAWER BOTTOM down into the groove.
D964
D12
D13
D158

9
9
S
t
e
p
Page 13
www.sauder.com/services414192
Screw head - turn CAM to
line up holes in SLIDES with
holes in DRAWER SIDES.
10A
10A
Roller end
Roller end
Insert a SLIDE CAM (10A ) into the DRAWER SIDES (D12 and D13).
Fasten a DRAWER RIGHT (35GC) to the DRAWER RIGHT SIDE (D12) and a DRAWER LEFT (35GD) to the DRAWER LEFT
SIDE (D13). Use four GOLD 5/16" FLAT HEAD SCREWS (3S) through holes #1 and #3.
NOTE: The screw head in the CAM must be visible through the slotted hole in the SLIDE.
Fasten a PULL (82K) to the DRAWER FRONT (G). Use a BLACK 7/8" MACHINE SCREW (37S).
Repeat this step for the other drawer.
1
2
3
1
2
3
GD12
D13
GOLD 5/16” FLAT HEAD SCREW
(8 used in this step)
3S
82K
BLACK 7/8" MACHINE SCREW
(2 used for the PULLS)
37S

10
10
S
t
e
p
Page 14 www.sauder.com/services 414192
Carefully stand your unit upright.
To insert the drawers into your unit, tip the front of the drawers down and drop the rollers on the drawers behind the rollers on the unit.
Lift the front of the drawers up and slide them into the unit.
20 lbs.
40 lbs.
20 lbs.

11
11
S
t
e
p
Page 15
www.sauder.com/services414192
To make adjustments to the drawers, loosen SCREW #3 in the SLIDES a 1/4 turn, then turn the CAM clockwise or counter-clockwise.
Notice how the drawer raises or lowers as you turn the CAM. The higher the screw in the oblong hole, the higher your drawer front
will be. The lower the screw, the lower the drawer front. By adjusting the drawers this way, it will help the DRAWER FRONTS line
up better when closed. Tighten the SCREW when finished with adjustments.
NOTE: Please read the back pages of the instruction booklet for important safety information.
This completes assembly. To clean your unit, dampen a cloth with tap water and wipe.
Loosen screw #3 a 1/4 turn, turn the cam a 1/4 turn
maximum in both the clockwise and counter-clockwise
directions to make adjustments, and then tighten screw #3.
CamThe higher the screw in the oblong hole, the
higher your drawer front will be. The lower
the screw, the lower the drawer front.

A l’usage exclusif du
Canada Noter la date
d’achat de cet élément
et conserver le livret
pour future référence.
Pour contacter Sauder
en ce qui concerne cet
élément, faire référence
au numéro de lot et
numéro de modèle en
appelant notre numéro
sans frais.
Lot nº : ____________
Date de
l’achat: ____________
LISTE DE PIÈCES
REFERENCE DESCRIPTION QUANTITÉ
LISTE DE PIÈCES
REFERENCE DESCRIPTION QUANTITÉ
NOUS SOMMES LA POUR VOUS AIDER!
Nous faisons de notre mieux pour nous assurer que
votre meuble arrive dans d’excellentes conditions. Nos
représentants du service Clientèle sont aimables et prêts
à vous aider au cas où une pièce aurait été endommagée
ou manquerait (ou si vous aviez besoin d’aide pour
l’assemblage). NE RAMENEZ PAS LE MEUBLE AU
MAGASIN. Au Canada, composez ce numéro d’appel gratuit:
1-800-523-3987
Du lundi au vendredi, de 9 heures du matin à
5:30 heures du soir (horaire Côte Est)
(sauf jours fériés)
Si une pièce a besoin d’être remplacée, la pièce de
remplacement sera envoyée dans les 48 heures. (Sauf
week-ends et jours fériés)
Utilisez les instructions d’assemblage en français avec
les schémas étape par étape du manuel d’instruction
en anglais. Chaque étape en français correspond à la
même étape en anglais. La pièce devant être attachée
à l’élément est représentée en gris sur les schémas de
chaque étape pour plus de précision. Comparer la “Liste
de pièces” ci-dessous avec la “PART IDENTIFICATION”
du manuel en anglais pour vous familiariser avec les
pièces avant l’assemblage.
REMARQUE : CE MANUEL D’INSTRUCTIONS
CONTIENT D’IMPORTANTES INFORMATIONS
RELATIVES À LA SÉCURITÉ. À LIRE ET CONSERVER
POUR TOUTE RÉFÉRENCE FUTURE.
35GA ÉLÉMENT DROITE ........................2
35GB ÉLÉMENT GAUCHE......................2
35GC TIROIR DROIT...............................2
35GD TIROIR GAUCHE...........................2
10A EXCENTRIQUE DE COULISSE......4
1F EXCENTRIQUE ESCAMOTABLE ....10
2F CHEVILLE D'EXCENTRIQUE .......10
5G CONSOLE À ÉQUERRE.................4
82K POIGNÉE.........................................2
1N CLOU.............................................16
1R GOUPILLE EN MÉTAL ....................4
1S VIS TÊTE LARGE 14 mm NOIRE....8
3S VIS TÊTE PLATE 8 mm DORÉE...16
7S VIS TÊTE PLATE 32 mm NOIRE.....8
30S VIS TÊTE PLATE 40 mm NOIRE.....8
37S VIS À MÉTAUX 22 mm NOIRE........2
A EXTRÉMITÉ DROITE......................1
B EXTRÉMITÉ GAUCHE....................1
C DESSUS..........................................1
D ARRIÈRE.........................................1
E ENTRETOISE..................................2
F PLINTHE AVANT..............................1
G DEVANT DE TIROIR........................2
H MOULURE DE TIROIR....................4
I MOULURE DE DESSOUS ..............1
D12 CÔTÉ DROIT DE TIROIR................2
D13 CÔTÉ GAUCHE DE TIROIR............2
D158 ARRIÈRE DE TIROIR.....................2
D964 FOND DE TIROIR...........................2
Chevet414192
Page 16 www.sauder.com/services 414192

ÉTAPE 3
Insérer quatre GOUPILLES EN MÉTAL (1R) dans les
ENTRETOISES (E).
Fixer les ENTRETOISES (E) aux EXTRÉMITÉS (Aet B).
Serrer quatre EXCENTRIQUES ESCAMOTABLES.
REMARQUE : S’assurer de bien insérer les GOUPILLES
EN MÉTAL situées sur les ENTRETOISES (E) dans les
trous des EXTRÉMITÉS (A et B).
Attention: Risque des dégâts ou blessures. Les
Excentriques Escamotables doivent être serrés à
bloc. Les Excentriques Escamotables que ne sont pas
serrées à bloc peuvent desserrer et les pièces peuvent
séparer. Pour serrer à bloc, faire tourner l'excentrique
escamotable de 210 degrés.
ÉTAPE 2
Fixer les ÉLÉMENTS DROITES (35GA) à l’EXTRÉMITÉ
DROITE (A) et les ÉLÉMENTS GAUCHES (35GB) à
l’EXTRÉMITÉ GAUCHE (B). Utiliser huit VIS TÊTE PLATE
8 mm DORÉES (3S) à travers les trous nº 1 et nº 3.
ÉTAPE 1
Ne pas serrer les EXCENTRIQUES ESCAMOTABLES
dans cette étape.
Assembler l'élément sur un sol à moquette ou sur le
carton vide pour éviter d'endommager l'élément ou le sol.
Enfoncer dix EXCENTRIQUES ESCAMOTABLES (1F)
dans les EXTRÉMITÉS (A et B) et les deux
ENTRETOISES (E). Ensuite, insérer l'extrémité en métal
de la CHEVILLE D'EXCENTRIQUE (2F) dans chaque
EXCENTRIQUE ESCAMOTABLE.
REMARQUE : Ne pas enfoncer les EXCENTRIQUES
ESCAMOTABLES (1F) et les CHEVILLES
D'EXCENTRIQUE (2F) dans du chant long de
l'ENTRETOISE (E).
ÉTAPE 7
Fixer les ENTRETOISES DE TIROIR (H) aux DEVANTS
DE TIROIR (G). Utiliser huit VIS TÊTE PLATE 32 mm
NOIRES (7S).
ÉTAPE 5
Fixer quatre CONSOLES À ÉQUERRE (5G) aux
EXTRÉMITÉS (A et B) et à l’ENTRETOISE supérieure (E).
Utiliser quatre VIS TÊTE LARGE 14 mm NOIRES (1S).
Fixer la PLINTHE AVANT (F) aux EXTRÉMITÉS (A et B) et
à l’ENTRETOISE supérieure (E). Utiliser quatre VIS TÊTE
LARGE 14 mm NOIRES (1S) à travers les CONSOLES À
ÉQUERRE et dans la PLINTHE AVANT.
ÉTAPE 8
1 Insérer les CÔTÉS DE TIROIR (D12 et D13) en
biseau dans la fente dans chaque extrémité du DEVANT
DE TIROIR (G).
2 Enfiler le FOND DE TIROIR (D964) dans les rainures
des CÔTÉS DE TIROIR (D12 et D13) et du DEVANT DE
TIROIR (G).
3 Fixer l'ARRIÈRE DE TIROIR (D158) aux CÔTÉS DE
TIROIR (D12 et D13). Utiliser quatre VIS TÊTE PLATE
40 mm NOIRES (30S).
REMARQUE : S'assurer que le FOND DE
TIROIR (D964) s'encastre dans la rainure de l'ARRIÈRE
DE TIROIR (D158).
Répéter cette étape pour l'autre tiroir.
ÉTAPE 4
Fixer le DESSUS (C) aux EXTRÉMITÉS (A et B). Serrer
quatre EXCENTRIQUES ESCAMOTABLES.
Fixer la MOULURE DE DESSOUS (I) à
l'ENTRETOISE supérieure (E). Serrer deux
EXCENTRIQUES ESCAMOTABLES.
Page 17
www.sauder.com/services414192
ÉTAPE 6
Attention: Ne pas relever l'élément dans sa position
verticale avant d'avoir fixé l’ARRIÈRE. L'élément risque
de s'effondrer.
Avec précaution, retourner l'élément sur ses chants
avant. Déplier l'ARRIÈRE (D) et le placer sur l'élément.
Veiller à avoir des marges égales le long des quatre
chants de l'ARRIÈRE (D). Si besoin est, enfoncer sur
les coins opposés de l'élément pour s'assurer d'être «
d'équerre ».
Fixer l'ARRIÈRE (D) à l'élément à l'aide des CLOUS (1N).

ÉTAPE 11
Pour ajuster les tiroirs, desserrer la VIS nº 3 dans les
COULISSES un quart de tour et tourner ensuite la
CAME dans le sens des aiguilles d'une montre ou dans
le sens contraire. Noter que le tiroir monte ou descend
lorsque l'on tourne la CAME. Plus la vis dans le trou
oblong est haute, plus le devant de tiroir sera haut. Plus
la vis est basse, plus le devant de tiroir sera bas. Ajuster
les tiroirs de cette manière permet aux DEVANTS DE
TIROIR d'être mieux alignés une fois fermés. Resserrer
la VIS après d'avoir ajusté.
REMARQUE : Prière de lire les informations importantes
sur la sécurité figurant sur les pages arrière du manuel
d’instructions.
Ceci complète l'assemblage. Pour nettoyer l’unité,
humidifier un chiffon avec de l’eau du robinet et essuyer.
ÉTAPE 10
Relever, avec précaution, l'élément dans sa position
verticale.
Pour insérer les tiroirs dans l'élément, abaisser le devant
des tiroirs et faire passer les roulettes situées sur les
tiroirs derrière les roulettes situées sur l'élément. Relever
les devants du tiroir et les tiroirs dans l'élément.
ÉTAPE 9
Insérer une EXCENTRIQUE DE COULISSE (10A) dans
les CÔTÉS DE TIROIR (D12 et D13).
Fixer un TIROIR DROIT (35GC) sur le CÔTÉ DROIT
DE TIROIR (D12) et un TIROIR GAUCHE (35GD) sur le
CÔTÉ GAUCHE DE TIROIR (D13). Utiliser quatre VIS
TÊTE PLATE 8 mm DORÉES (3S) à travers les trous
nº 1 et nº 3.
REMARQUE : La tête de vis dans l'EXCENTRIQUE doit
être visible à travers le trou fendu dans la COULISSE.
Fixer une POIGNÉE (82K) sur le DEVANT DE TIROIR (G).
Utiliser une VIS À MÉTAUX 22 mm NOIRE (37S).
Répéter cette étape pour l'autre tiroir.
Page 18 www.sauder.com/services 414192

Use estas instrucciones de ensamblaje en español junto
con las figuras paso-a-paso provistas en el folleto inglés.
Cada paso en español corresponde al mismo paso en
inglés. Se destacan las figuras de cada paso con una
tonalidad oscura para mostrar precisamente cual parte se
debe montar a la unidad. Compare la “Lista de Part” abajo
con la “Part Identification” en el folleto en inglés para
familiarizarse con Las partes de ensamblaje.
NOTA: ESTE FOLLETO DE INSTRUCCIONES
CONTIENE INFORMACIÓN IMPORTANTE SOBRE LA
SEGURIDAD. POR FAVOR LEA Y GUÁRDELO PARA
REFERENCIA EN EL FUTURO.
ESTAMOS AQUI PARA AYUDAR!
Tratamos de asegurar que su mueble llega en condición
excelente. Nuestros representantes de Servicio al Cliente
son amables y listos para ayudarle con servicio rápido
y eficiente si una parte está defectuosa o ausente (o si
necesita ayuda con el ensamblaje). NO DEVUELVA LA
UNIDAD A LA TIENDA. Llame este número sin cargo:
1-800-523-3987
Lunes a viernes, 9:00 a.m. - 5:30 p.m.
Hora oficial del Este
(excepto días festivos)
Si requiere un repuesto de una parte, será enviado dentro
de 48 horas (excepto los fines de semana y días festivos)
Anote la fecha de
comprar esta unidad y
guarde el folleto para
su referencia futura.
Si necesita ponerse
en contacto con
Sauder en cuanto a
esta unidad, refiérase
al número de lote y
al número de modelo
cuando llame a nuestro
número gratis.
No. Lote: ___________
Fecha
de compra: _________
LISTA DE PARTES
ITEM DESCRIPCIÓN CANTIDAD LISTA DE PARTES ITEM DESCRIPCIÓN CANTIDAD
35GA GABINETE DERECHO...................2
35GB GABINETE IZQUIERDO ................2
35GC CAJÓN DERECHO........................2
35GD CAJÓN IZQUIERDO......................2
10A EXCÉNTRICO DE CORREDERA ......4
1F EXCÉNTRICO ESCONDIDO.........10
2F PASADOR DE EXCÉNTRICO.......10
5G SOPORTEANGULAR .....................4
82K TIRADOR.........................................2
1N CLAVO...........................................16
1R ESPIGA DE METAL.........................4
1S TORNILLO NEGRO DE
CABEZA GRANDE de 14 mm .........8
3S TORNILLO DORADO DE
CABEZA PERDIDA de 8 mm.........16
7S TORNILLO NEGRO DE
CABEZA PERDIDA de 32 mm.........8
30S TORNILLO NEGRO DE
CABEZA PERDIDA de 40 mm.........8
37S TORNILLO NEGRO PARA
METAL de 22 mm ............................2
A EXTREMO DERECHO ....................1
B EXTREMO IZQUIERDO ..................1
C PANEL SUPERIOR..........................1
D DORSO............................................1
E RIOSTRA.........................................2
F FALDÓN DELANTERO....................1
G CARA DE CAJÓN............................2
H MOLDURA DE CAJÓN....................4
I MOLDURA DE FONDO ...................1
D12 LADO DERECHO DE CAJÓN.........2
D13 LADO IZQUIERDO DE CAJÓN.......2
D158 DORSO DE CAJÓN........................2
D964 FONDO DE CAJÓN........................2
Mesa de noche414192
Page 19
www.sauder.com/services414192

PASO 1
No apriete los EXCÉNTRICOS ESCONDIDOS en
este paso.
Ensamble la unidad sobre un piso alfombrado o sobre el
cartón vacío para evitar rayar la unidad o el piso.
Empuje diez EXCÉNTRICOS ESCONDIDOS (1F) dentro
de los EXTREMOS (A y B) y de las dos RIOSTRAS (E).
A continuación, inserte el extremo de metal de un
PASADOR DE EXCÉNTRICO (2F) dentro de cada
EXCÉNTRICO ESCONDIDO.
NOTA: No inserte los EXCÉNTRICOS ESCONDIDOS (1F)
o los PASADORES DE EXCÉNTRICO (2F) en el borde
largo de una RIOSTRA (E).
PASO 2
Fije los GABINETES DERECHOS (35GA) al EXTREMO
DERECHO (A) y los GABINETES IZQUIERDOS (35GB)
al EXTREMO IZQUIERDO (B). Utilice ocho TORNILLOS
DORADOS DE CABEZA PERDIDA de 8 mm (3S) a
través de los agujeros No. 1 y No. 3.
PASO 6
Precaución: No coloque la unidad en posición vertical
hasta que se fije el DORSO. La unidad podría caerse.
Cuidadosamente voltee la unidad para que repose
sobre los bordes delanteros. Desdoble el DORSO (D) y
colóquelo sobre la unidad.
Los márgenes a lo largo de todos los bordes del
DORSO (D) deben estar uniformes. Empuje sobre las
esquinas opuestas de la unidad si es requerido para
hacerla "cuadrada."
Fije el DORSO (D) a la unidad utilizando los CLAVOS (1N).
PASO 7
Fije las MOLDURAS DE CAJÓN (H) a las CARAS DE
CAJÓN (G). Utilice ocho TORNILLOS NEGROS DE
CABEZA PERDIDA de 32 mm (7S).
PASO 8
1 Inserte los LADOS DE CAJÓN (D12 y D13) en ángulo
en el encaje en cada extremo de la CARA DE CAJÓN (G).
2 Deslice el FONDO DE CAJÓN (D964) en las ranuras
de los LADOS DE CAJÓN (D12 y D13) y de la CARA
DE CAJÓN (G).
3 Fije el DORSO DE CAJÓN (D158) a los LADOS
DE CAJÓN (D12 y D13). Utilice cuatro TORNILLOS
NEGROS DE CABEZA PERDIDA de 40 mm (30S).
NOTA: Asegúrese que el FONDO DE CAJÓN (D964)
ajuste dentro de la ranura del DORSO DE CAJÓN (D158).
Repita este paso para el otro cajón.
PASO 3
Inserte cuatro ESPIGAS DE METAL (1R) en las
RIOSTRAS (E).
Fije las RIOSTRAS (E) a los EXTREMOS (A y B).
Apriete cuatro EXCÉNTRICOS ESCONDIDOS.
NOTA:Asegúrese de insertar las ESPIGAS DE METAL
sujetadas a las RIOSTRAS (E) en los agujeros de los
EXTREMOS (A y B).
Precaución: Riesgo de daños o heridas. Los
Excéntricos Escondidos deben apretarse
completamente. Los Excéntricos Escondidos que no se
aprieten completamente se aflojarán y las partes pueden
separarse. Para apretar completamente, atornille el
excéntrico escondido 210 grados.
Page 20 www.sauder.com/services 414192
PASO 4
Fije el PANEL SUPERIOR (C) a los EXTREMOS (A y B).
Apriete cuatro EXCÉNTRICOS ESCONDIDOS.
Fije la MOLDURA DE FONDO (I) a la RIOSTRA superior (E).
Apriete dos EXCÉNTRICOS ESCONDIDOS.
PASO 5
Fije cuatro SOPORTESANGULARES (5G) a los
EXTREMOS (A y B) y a la RIOSTRA superior (E). Utilice
cuatro TORNILLOS NEGROS DE CABEZA GRANDE de
14 mm (1S).
Fije el FALDÓN DELANTERO (F) a los EXTREMOS (A y B) y a
la RIOSTRA superior (E). Pase cuatro TORNILLOS NEGROS DE
CABEZA GRANDE de 14 mm (1S) a través de los SOPORTES
ANGULARES y en el FALDÓN DELANTERO.
