LISTA DE EMBALAJE
El equipo estándar consta de los siguientes componentes:
INFORMACIÓN GENERAL
1) Manipular el paquete con cuidado. Desembalarlo y comprobar que
el contenido coincide con lo indicado en el apartado de la “Lista de
embalaje”. Si se observa algún componente dañado o la ausencia
de alguno, avisar rápidamente al distribuidor.
2) No instalar ni utilizar el equipo sin leer, previamente, este manual
de instrucciones.
3) Estas instrucciones forman parte inseparable del equipo y deben
estar disponibles para todos los usuarios.
4) Cualquier duda puede ser aclarada contactando con el servicio
técnico de J.P. SELECTA, s.a.u.
5) ¡ATENCIÓN! NO SE ADMITIRÁ NINGUNA MÁQUINA PARA
REPARAR QUE NO ESTÉ DEBIDAMENTE LIMPIA Y DESIN-
FECTADA.
6) Toda modicación, eliminación o falta de mantenimiento de cual-
quier dispositivo de la máquina, transgrede la directiva de utilización
89/655/CEE y el fabricante no se hace responsable de los daños
que pudieran derivarse.
7) No utilizar el equipo con uidos que puedan desprender vapores
o formar mezclas explosivas o inamables.
DESCRIPCIÓN CÓDIGO
AGIMATIC ED 7000280
AGIMATIC ED-C 7000281
Cable de conexión 0007140
Aro de seguridad 0002049
Imán teonado 8Øx39mm 1000039
Manual instrucciones M.80148

INSTRUCTION MANUAL CODE 80148 REV C 04/2020 Page: 4
J.P. SELECTA s.a.u. Ctra. NII Km 585.1 Abrera 08630 (Barcelona) España
Tel [phone] Fax [phone] e-mail: [email protected] - website: www.jpselecta.es
ACCESORIOS
Denominación Código
Imán revestido de teón 7Øx9mm 1000009
Imán revestido de teón 4Øx12mm 1000012
Imán revestido de teón 7Øx19mm 1000019
Imán revestido de teón 8Øx32mm 1000032
Imán revestido de teón 8Øx39mm 1000039
Imán revestido de teón 10Øx45mm 1000045
Imán revestido de teón 12Øx75mm 1001061
Imán revestido de teón 16Øx102mm 1001062
Imán revestido de teón 16Øx127mm 1001063
Imán revestido de teón 19Øx150mm 1001064
Imán teonado triangular 10x35 1000536
Imán teonado triangular 14x39 1000537
Imán teonado triangular 14x45 1000538
Imán teonado triangular 14x55 1000539
Imán ROTOR-PAT 10 Øx32 mm 1000001
Imán OVAL 16 Ø x30 mm largo 1000788
Imán OVAL 20 Øx17 mm largo 1000789
Imán en cruz 25Øx15 mm alto 1000790
Imán en cruz 40Øx17 mm alto 1000791
Imán IMANFLOTER 50 mm. Imán 39 mm 1000897
Imán IMANFLOTER 60 mm. Imán 45 mm 1000898
Imán CENTRIMAN (largo 32 mm) 1000900
Imán CENTRIMAN (largo 50 mm) 1000901
Imán CENTRIMAN (largo 55 mm) 1000902
Varilla recoge imanes 1000020
Caja con 17 imanes surtidos 1000487
Sonda Pt100 con mango que permite
leer y controlar la temperatura del líquido 1001610
Varilla soporte 12Øx500mm largo 1000725
Pinza sujeción termómetro 7000025
Cubeta acero inox. 2 litros* 1001059
Discos reductores y tapa cubeta* 3000917
Doble nuez 1000069
* Excepto modelo ED-C

INSTRUCTION MANUAL CODE 80148 REV C 04/2020 Page: 5
J.P. SELECTA s.a.u. Ctra. NII Km 585.1 Abrera 08630 (Barcelona) España
Tel [phone] Fax [phone] e-mail: [email protected] - website: www.jpselecta.es
ESPECIFICACIÓN TÉCNICA
Tensión de alimentación 115-230V 50/60 Hz según se indique en la
placa de características de la máquina.
DESCRIPCIÓN DEL EQUIPO
Los agitadores magnéticos digitales AGIMATIC ED y ED-C, descritos
en este manual, comprenden un modelo con plato en acero inoxidable
(ED) y otro con plato cerámico (ED-C).
Los agitadores AGIMATIC ED y ED-C son una serie de agitadores
con tecnología digital para el control de la velocidad y la temperatura.
Esta tecnología permite establecer los parámetros de funcionamiento
de forma precisa y repetible.
Los modelos ED y ED-C permiten establecer la temperatura del plato
calefactor. La incorporación de la sonda 1001610 como accesorio
permite controlar la temperatura del líquido a la vez que se agita.
El modelo ED-C incorpora un plato calefactor con supercie cerámica
que permite un mejor control de temperatura del líquido.
En algunas aplicaciones es importante tener en cuenta que la tempe-
ratura del plato y la temperatura del líquido son muy diferentes.
Potencia 550W
Temperatura máxima 350ºC
Resolución de temperatura 1ºC
Control calefacción* 50 ... 350ºC
Conexión control electrónico Si
Velocidad 60 ... 1600 rpm
Potencia de agitación 10.000ml
Dimensiones 14.5 x 19 x 26
Peso 3.2Kg
Limitador de temperatura 370 ... 390ºC
Asegúrese que el equipo se conecta a una tensión de red que
coincide con la indicada en la placa de características.
No utilice el equipo sin estar conectada la toma de tierra.
Si cambia la clavija de conexión tenga en cuenta lo siguiente:
Cable amarillo/verde: Tierra.
*50...200ºC CON LA SONDA EXTERNA PT100
INSTALACIÓN
Colocar el AGIMATIC en una supercie plana y nivelada cerca de una
toma de corriente.

INSTRUCTION MANUAL CODE 80148 REV C 04/2020 Page: 6
J.P. SELECTA s.a.u. Ctra. NII Km 585.1 Abrera 08630 (Barcelona) España
Tel [phone] Fax [phone] e-mail: [email protected] - website: www.jpselecta.es
PUESTA EN MARCHA:
• Accionar el interruptor de la parte trasera.
• Situar el recipiente centrado en el plato del agitador.
• Dejar caer el imán en el interior del recipiente.
• Para ajustar un valor de temperatura, pulse la tecla (4) hasta que el
indicador de temperatura (3) quede encendido.
• Pulse las teclas (5) para seleccionar el valor deseado de temperatura.
• Para ajustar un valor de velocidad, pulse la tecla (4) hasta que el
indicador de velocidad (2) quede encendido.
• Pulse las teclas (5) para seleccionar el valor deseado de velocidad.
• Pulsar «START/STOP» (6) para iniciar la agitación.
• Pulsar nuevamente «START/STOP» (6) para terminar el trabajo.
(*) NOTA1: Durante la agitación es posible modicar los valores de
funcionamiento del mismo modo que con la máquina en reposo.
(*) NOTA2: La memoria del procesador conserva los últimos valores
de funcionamiento utilizados antes de pulsar «START/STOP» (6).
Dispositivo limitador de temperatura:
Los modelos ED y ED-C incorporan un dispositivo limitador de tempe-
ratura que corta la alimentación del plato calefactor si este sobrepasa
los 390ºC aproximadamente. Cuando esto ocurre, se ilumina el piloto
«7». Si esta circunstancia se repite de forma reiterada, póngase en
contacto con su servicio técnico.
Precaución especial con el modelo ED-C:
El modelo ED-C dispone de plato calefactor cerámico que permite un
control de temperatura más preciso pero tiene como desventaja su
mayor fragilidad frente a los golpes.
Para evitar riesgos eléctricos no utilice el agitador si la supercie
cerámica presenta alguna grieta.
OPERACIÓN
PANEL DE MANDOS:
MODELOS ED / ED-C
1.Lector de velocidad (rpm)/ temperatura (ºC)
2.Led indicador de velocidad (rpm)
3.Led indicador de temperatura (ºC)
4. Selección temperatura / velocidad
5.Aumentar/disminuir valores.
6.Start / Stop
7.Indicador sobretemperatura
65
43
2
17

INSTRUCTION MANUAL CODE 80148 REV C 04/2020 Page: 7
J.P. SELECTA s.a.u. Ctra. NII Km 585.1 Abrera 08630 (Barcelona) España
Tel [phone] Fax [phone] e-mail: [email protected] - website: www.jpselecta.es
2. Conexión para regulador «SENSOTERM II» (1001009)
• Colocar la sonda sumergida en el líquido. Conectar la clavija de la
sonda en la base del agitador.
• Seleccionar la temperatura en el «SENSOTERM II».
• Congurar la potencia o temperatura del agitador al máximo.

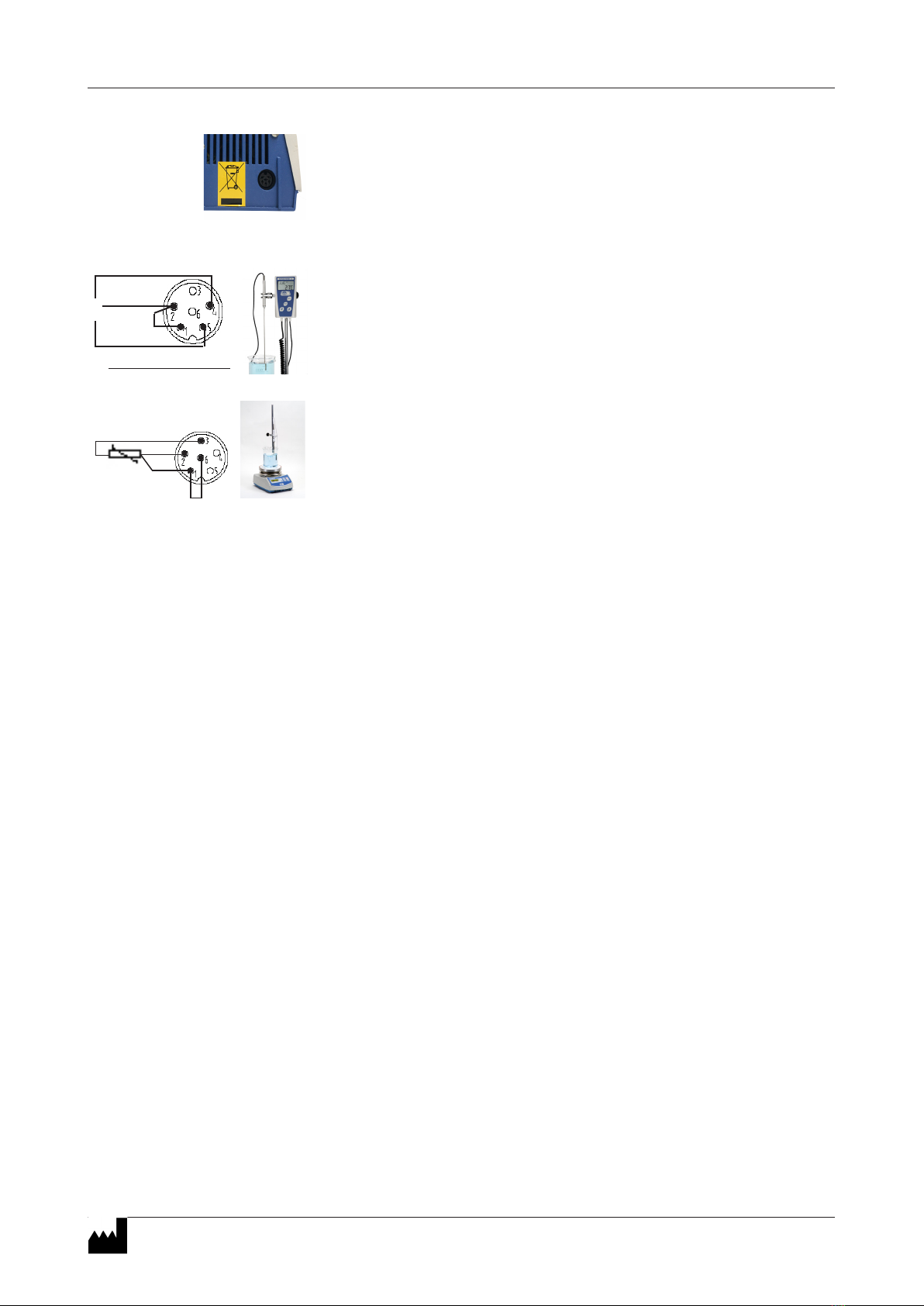

CONTROL DE TEMPERATURA DEL LÍQUIDO
1. Conexión para trabajar sin conexión externa de un dispositivo
de control de Temperatura.
Esta conguración es la estándar de fábrica.
3. Conexión para sonda Pt100 (1001610)
ATENCIÓN: por seguridad, la regulación de Temperatura median-
te la sonda externa queda limitada de 50 a 200ºC.
• Colocar la sonda sumergida en el líquido. Conectar la clavija de la
sonda en la base del agitador.
• Seleccionar la temperatura en el panel del agitador.
“SENSOTERM II ”
MANTENIMIENTO
La manipulación de los circuitos electrónicos por personal no
autorizado por J.P. SELECTA s.a.u. dejará sin efecto la garantía.
LIMPIEZA:
Para la limpieza de las diferentes piezas de los aparatos, usar los
siguientes productos:
Limpieza del acero inoxidable: Alcohol.
Limpieza de panel de mandos y plato cerámico: Alcohol con algodón
o con un paño no abrasivo.
GARANTÍA
Este producto tiene una garantía de un año. La garantía no cubre
los daños causados por un uso indebido o por causas ajenas a J.P.
SELECTA, s.a.u.
Cualquier manipulación del equipo por personal no autorizado por J.P.
SELECTA, s.a.u., anula automáticamente los benecios de la garantía.
RECAMBIOS
Para garantizar la seguridad del equipo los recambios deben
adquirirse a J.P.SELECTA, s.a.u.
DESCRIPCIÓN CÓDIGO
Placa principal 0038511
Placa display 0038512
Motor 0024283
Resistencia (ED-C) 0039248
Disco cerámico (ED-C) 0032048
Plato calefactor (ED) 0039221
Sonda 0043028

INSTRUCTION MANUAL CODE 80148 REV C 04/2020 Page: 8
J.P. SELECTA s.a.u. Ctra. NII Km 585.1 Abrera 08630 (Barcelona) España
Tel [phone] Fax [phone] e-mail: [email protected] - website: www.jpselecta.es
PACKING LIST
The standard equipment consists of the following components:
GENERAL INFORMATION
1) Handle the parcel with care. Unpack and check that the contents
coincide with the packing-list. If any part is damaged or missing,
please advise the distributor immediately.
2) Do not install or use the equipment without reading this handbook
rst.
3) This handbook must always be attached to the equipment and it
must be available for all users.
4) If you have any doubts or enquiries, please contact with your sup-
plier or J.P. Selecta’s technical service.
5) IMPORTANT! J.P. SELECTA WILL NOT ACCEPT ANY EQUIP-
MENT TO BE REPAIRED IF IT IS NOT DULY CLEANED.
6) Ifanymodication,eliminationorlackinginmaintenanceofany
device of the equipment by the user transgress the directive
89/655/CEE , the manufacturer is not responsible for the damage
that can occur.
7) Do not use the equipment with liquids which can give off vapours
capable of making explosive mixtures.
DESCRIPTION CODE
AGIMATIC ED 7000280
AGIMATIC ED-C 7000281
Power Supply Wire 0007140
Safety Ring 0002049
Teon-coatedmagnet8Øx39mm 1000039
Instructions manual M.80148

INSTRUCTION MANUAL CODE 80148 REV C 04/2020 Page: 9
J.P. SELECTA s.a.u. Ctra. NII Km 585.1 Abrera 08630 (Barcelona) España
Tel [phone] Fax [phone] e-mail: [email protected] - website: www.jpselecta.es
ACCESSORIES
Denomination Code
Magnetic stirring-bar 7Øx9mm 1000009
Magnetic stirring-bar 4Øx12mm 1000012
Magnetic stirring-bar 7Øx19mm 1000019
Magnetic stirring-bar 8Øx32mm 1000032
Magnetic stirring-bar 8Øx39mm 1000039
Magnetic stirring-bar 10Øx45mm 1000045
Magnetic stirring-bar 12Øx75mm 1001061
Magnetic stirring-bar 16Øx102mm 1001062
Magnetic stirring-bar 16Øx127mm 1001063
Magnetic stirring-bar 19Øx150mm 1001064
Triangular magnet 10 x35 1000536
Triangular magnet 14 x39 1000537
Triangular magnet 14 x45 1000538
Triangular magnet 14 X55 1000539
Magnet ROTOR-PAT 10 Øx32 mm 1000001
OVAL magnet 16 Øx30 mm length 1000788
OVAL magnet 20 Øx17 mm length 1000789
Crosshead magnet 25Øx15 mm height 1000790
Crosshead magnet 40Øx17 mm height 1000791
IMANFLOTER 50 mm. Magnet 39 mm 1000897
IMANFLOTER 60 mm. Magnet 45 mm 1000898
Magnet CENTRIMAN (length 32 mm) 1000900
Magnet CENTRIMAN (length 50 mm) 1000901
Magnet CENTRIMAN (length 55 mm) 1000902
Stirring bar retriever 1000020
Box with 17 assortment magnets 1000487
Pt100 probe with handle which allows
read and control liquid temperature 1001610
Stay rod 12Øx500mm length 1000725
Clamp to hold thermometer 7000025
Stainless steel round tray 2 litres* 1001059
Reducing discs set with cover * 3000917
Bosshead 1000069
* Except ED-C model

INSTRUCTION MANUAL CODE 80148 REV C 04/2020 Page: 10
J.P. SELECTA s.a.u. Ctra. NII Km 585.1 Abrera 08630 (Barcelona) España
Tel [phone] Fax [phone] e-mail: [email protected] - website: www.jpselecta.es
TECHNICAL FEATURES
Voltage supply 115-230 V 50/60 Hz as indicated on the characteristics
plate.
EQUIPMENT DESCRIPTION
The magnetic digital stirrers described in this manual comprise one
model with stainless steel plate (ED) and another one with ceramic
plate (ED-C).
Stirrers AGIMATIC ED and ED-C are a group of stirrers with digital
technology for the control of the speed and temperature. This
technology allows setting parameters in a precise and repeatable way.
ED and ED-C models allow setting the heater plate temperature.
Including 1001610 probe as an accessory, it allows controlling liquid
temperature at same time that it is stirring.
ED-C model includes a ceramic heater plate that allows a better liquid
temperature control.
In some application it is important being in mind that heater plate
temperature and the liquid one are very different.
Power 550W
Maximum Temperature 350ºC
Temperature Resolution 1ºC
Heating Control 50 ... 350ºC
Electronic Control Plug Yes
Speed 60 ... 1600 rpm
Stirring Power 10.000ml
Dimensions 14.5 x 19 x 26
Weight 3.2Kg
Temperature Limiter 370 ... 390ºC
Be sure that the voltage supplied is the same as the one indicated
on the characteristics plate.
Do not use the equipment if it is not earthed.
If you change the plug, bear in mind the following:
Yellow/green cable: Earth
* 50 ... 200ºC WITH THE EXTERNAL PROBE PT100
INSTALLATION
PlaceAGIMATIConaat,horizontal,levelsurfacenearmains.

INSTRUCTION MANUAL CODE 80148 REV C 04/2020 Page: 11
J.P. SELECTA s.a.u. Ctra. NII Km 585.1 Abrera 08630 (Barcelona) España
Tel [phone] Fax [phone] e-mail: [email protected] - website: www.jpselecta.es
STARTING UP :
•Switchonrearpartmainswitch.
•Placetheaskcentredonthestirrer’splate.
•Leavethemagnetintotheask.
•To adjust a temperature value, press key (4) until the temperature
indicator (3) is on.
•Presskeys(5)toselectthedesiredtemperaturevalue.
•Toadjustaspeedvalue,presskey(4)untilthespeedindicator
(2) is on.
•Presskeys(5)toselectthedesiredspeedvalue.
•Tostartupstirring,press“START/STOP”(6)key.
•Press«START/STOP»(6)againtostopstirring.
(*) NOTE1: During operation it is possible to change the set values in
the same way as in the waiting mode.
(*) NOTE 2: Processor memory retains the last operating values used
beforepressing«START/STOP»(6).
Over temperature protective device:
ED and ED-C models have an over temperature device which cuts
the power to the heating element when the temperature reaches over
390ºC(approx.).Whenthisoccurs,pilotlamp“7”lightsup.Ifthisfailure
usually repeats, please contact your technical service.
Special caution with ED-C model:
ED-C model includes a ceramic heater plate which allows a better
temperature control but has, as disadvantage, its greater fragility.
To avoid electric risks do not use the stirrer if ceramic plate
surface shows any crack.
OPERATION
CONTROL PANEL:
1. Speed display (rpm) / temperature display ºC)
2. Speed indicator led (rpm)
3. Temperature indicator led (ºC)
4. Temperature / speed selection
5. Up/Down parameters.
6. Start / Stop
7. Over temperature alarm
65
43
2
17

INSTRUCTION MANUAL CODE 80148 REV C 04/2020 Page: 12
J.P. SELECTA s.a.u. Ctra. NII Km 585.1 Abrera 08630 (Barcelona) España
Tel [phone] Fax [phone] e-mail: [email protected] - website: www.jpselecta.es
2. Connection for regulator “SENSOTERM II” (1001009)
• Puttheprobesubmergedintotheliquid.Connecttheprobeinthe
stirrer rear part plug.
• Setthetemperatureonthe«SENSOTERMII».
• Setthepowerrateortemperatureonthestirreratmaximum.
LIQUID’S TEMPERATURE CONTROL
1. Connection to work without external connection of a tempera-
ture control device.
 Thiscongurationisthedefaultone.
3. Connection for Pt100 probe (1001610)
ATTENTION: for safety reasons, the temperature regulation by
the external probe is limited from 50 to 200ºC.
• Puttheprobesubmergedintheliquid.Connecttheprobeinthe
stirrer rear part plug.
• Setthetemperatureonthestirrercontrolpanel.
MAINTENANCE
The guarantee will not have any effect if the electronic circuit
boards are manipulated by personnel not expressly authorized
by J.P. SELECTA, s.a.u.
CLEANING:
For the cleaning of the different parts use the following products:
Cleaning of stainless steel: Alcohol
Cleaning of control panel and ceramic plate: Alcohol with cotton duster.
SPARE PARTS
To guarantee the safety of the equipment, all spare parts must
be purchased from J.P.SELECTA, s.a.u.
WARRANTY
This product is guaranteed for one year. The guarantee does not cover
damages caused by an incorrect use or causes beyond the control
of J.P. SELECTA, s.a.u.
Any manipulation of the equipment by personnel not authorized by
J.P. SELECTA,s.a.u. automatically cancels the guarantee.
DESCRIPTION CODE
Main Board 0038511
Display Board 0038512
Motor 0024283
Heating Element (ED-C) 0039248
Ceramic Disc (ED-C) 0032048
Heater Plate (ED) 0039221
Probe 0043028
“SENSOTERM II ”
