AUTOCLAVES PARA ESTERILIZACIÓN A VAPOR
AUTOCLAVES FOR STEAM STERILIZATION
PRESOCLAVE III 50L 4001758
PRESOCLAVE III 80L 4001759

MANUAL DE INSTRUCCIONES CODIGO 80350 REV F 02/2021 Pag.: 2
J.P. SELECTA s.a.u. Autovía A2 Km 585.1 Abrera 08630 (Barcelona) España Tel [phone] Fax [phone]
e-mail: [email protected] - website: http://www.grupo-selecta.com
INDICE
1 Seguridad ................................................................................................................ 3
2 Información general ................................................................................................. 4
3 Especicaciones técnicas........................................................................................... 4
4 Lista de embalaje y accesorios .................................................................................. 5
5 Introducción ............................................................................................................ 6
6 Descripción del equipo.............................................................................................. 7
7 Instalación............................................................................................................... 9
8 Funcionamiento.......................................................................................................10
9 Mantenimiento ........................................................................................................12
10 Mensajes de error..................................................................................................14
11 Recambios ............................................................................................................14
12 Apertura de emergencia de la tapa .........................................................................14
13 Recomendaciones para lograr una perfecta esterilización..........................................15
Aviso a los clientes .....................................................................................................15
INDEX
1 Safety.....................................................................................................................16
2 General information.................................................................................................17
3 Technical specications ............................................................................................17
4 Contents list and accessories....................................................................................18
5 Introduction............................................................................................................19
6 Equipment description .............................................................................................20
7 Installation .............................................................................................................22
8 Operation ..............................................................................................................23
9 Maintenance ...........................................................................................................25
10 Error messages .....................................................................................................27
11 Spare parts ...........................................................................................................27
12 Lid emergency opening..........................................................................................27
13 Recommendation to achieve a perfect sterilization ...................................................28
Notice to customers....................................................................................................28

INSTRUCTION MANUAL CODE 80350 REV F 02/2021 Page: 3
J.P. SELECTA s.a.u. Autovía A2 Km 585.1 Abrera 08630 (Barcelona) España Tel [phone] Fax [phone]
e-mail: [email protected] - website: www.grupo-selecta.com
1 Seguridad
El equipo incluye las medidas de seguridad adecuadas.
A lo largo de este manual se indican las situaciones de riesgo que deben respetarse.
1.1 Iconos de seguridad
Identican las situaciones de riesgo y las medidas de seguridad que deben tomarse.
Los iconos hacen referencia al párrafo marcado con la línea gris.
Riesgo de peligro
Riesgo de peligro.
Respetar las instrucciones indicadas para realizar la operación descrita.
Riesgo de quemaduras por contacto con zonas a tempe-
ratura elevada
La temperatura en la zona indicada con este icono puede exceder los 60ºC. Utilizar
guantes antitérmicos para realizar la operación descrita.
Respetar las instrucciones indicadas para realizar la operación descrita.
Riesgo eléctrico
Riesgo de accidente eléctrico al acceder a las zonas indicadas con esta señal o al
realizar las operaciones indicadas en este manual acompañadas de este icono.
Respetar las instrucciones indicadas para realizar la operación descrita.
1.2 Riesgos a los que está sometido el operador
• Posibilidad de tocar piezas a una temperatura superior a 60ºC.
• Posible exposición a vapores.
• Riesgo eléctrico.
1.3 Cualicación del personal
Este equipo sólo puede ser utilizado por personal que ha sido cualicado adecua-
damente.
Este equipo sólo puede ser utilizado por personal que ha leído y comprendido estas ins-
trucciones o ha sido cualicado adecuadamente en el funcionamiento de este equipo.
Información importante
• Información importante para obtener buenos resultados o para un funcionamiento
óptimo del equipo.
• Información importante para alargar la vida del equipo o evitar la degradación
de alguno de sus componentes.

MANUAL DE INSTRUCCIONES CODIGO 80350 REV F 02/2021 Pag.: 4
J.P. SELECTA s.a.u. Autovía A2 Km 585.1 Abrera 08630 (Barcelona) España Tel [phone] Fax [phone]
e-mail: [email protected] - website: http://www.grupo-selecta.com
2 Información general
2.1 Manipular el paquete con cuidado. Desembalarlo y comprobar que el contenido
coincide con lo indicado en el apartado de la “Lista de embalaje”. Si se observa
algún componente dañado o la ausencia de alguno avisar rápidamente al dis-
tribuidor.
2.2 No instalar ni utilizar el equipo sin leer, previamente, este manual de instruccio-
nes.
2.3 Estas instrucciones forman parte inseparable del aparato y deben estar dispo-
nibles a todos los usuarios del equipo
2.4 Cualquier duda puede ser aclarada contactando con el servicio técnico de J.P.
SELECTA, s.a.u.
2.5 ¡ATENCIÓN! NO SE ADMITIRÁ NINGUNA MÁQUINA PARA REPARAR
QUE NO ESTÉ DEBIDAMENTE LIMPIA Y DESINFECTADA.
2.6 Toda modicación, eliminación o falta de mantenimiento de cualquier dispositivo
de la máquina, transgrede la directiva de utilización 89/655/CEE y el fabricante
no se hace responsable de los daños que pudieran derivarse.
2.7 No utilizar el equipo con uídos que puedan desprender vapores o formar mezclas
explosivas o inamables.
3 Especicaciones técnicas
Tensión de alimentación 115/230V 50/60 Hz según se indique
en la placa de características de la máquina.
Código: 4001758 4001759
Capacidad: 50L 80L
Medidas útiles: diámetro: 30cm 40cm
altura: 70cm 60cm
Medidas exteriores: altura: 117cm 107cm
anchura: 48cm 58cm
fondo: 62cm 72cm
Rango: 115-134ºC
Potencia: 3700W 3700W
Peso: 75Kg 100Kg
¡ATENCIÓN! NO INTENTE ABRIR LA TAPA
SIN HABER LEÍDO ANTES LAS INTRUCCIONES
DEL APARTADO «8 FUNCIONAMIENTO»

INSTRUCTION MANUAL CODE 80350 REV F 02/2021 Page: 5
J.P. SELECTA s.a.u. Autovía A2 Km 585.1 Abrera 08630 (Barcelona) España Tel [phone] Fax [phone]
e-mail: [email protected] - website: www.grupo-selecta.com
4 Lista de embalaje y accesorios
4.1 Contenido estándar del paquete
El equipo estándar consta de los siguientes componentes:
Modelo Presoclave III 4001758 4001759
Cubreresistencias 0009958 0009959
Manual de instrucciones 80350 80350
• Bastidores en alambre de acero inoxidable AISI 304
- Código: 1001217 - Bastidor 4 compartimentos para cestillo 1000495.
- Código: 1001218 - Bastidor 6 compartimentos para cestillo 1000496.
• Cestillos de alambre en acero AISI 304
Modelo 4001758 4001759
Código: 1000495 1000496
Medidas: diámetro: 27cm 36cm
altura: 19cm 28cm
Capacidad cestillos: 3 unidades 2 unidades
• Cestillos CIEGOS en acero inox AISI 304 con asa abatible
Modelo 4001758 4001759
Código: 1000490 1000491
Medidas: diámetro: 27cm 36cm
altura: 19cm 28cm
Capacidad cestillos: 3 unidades 2 unidades

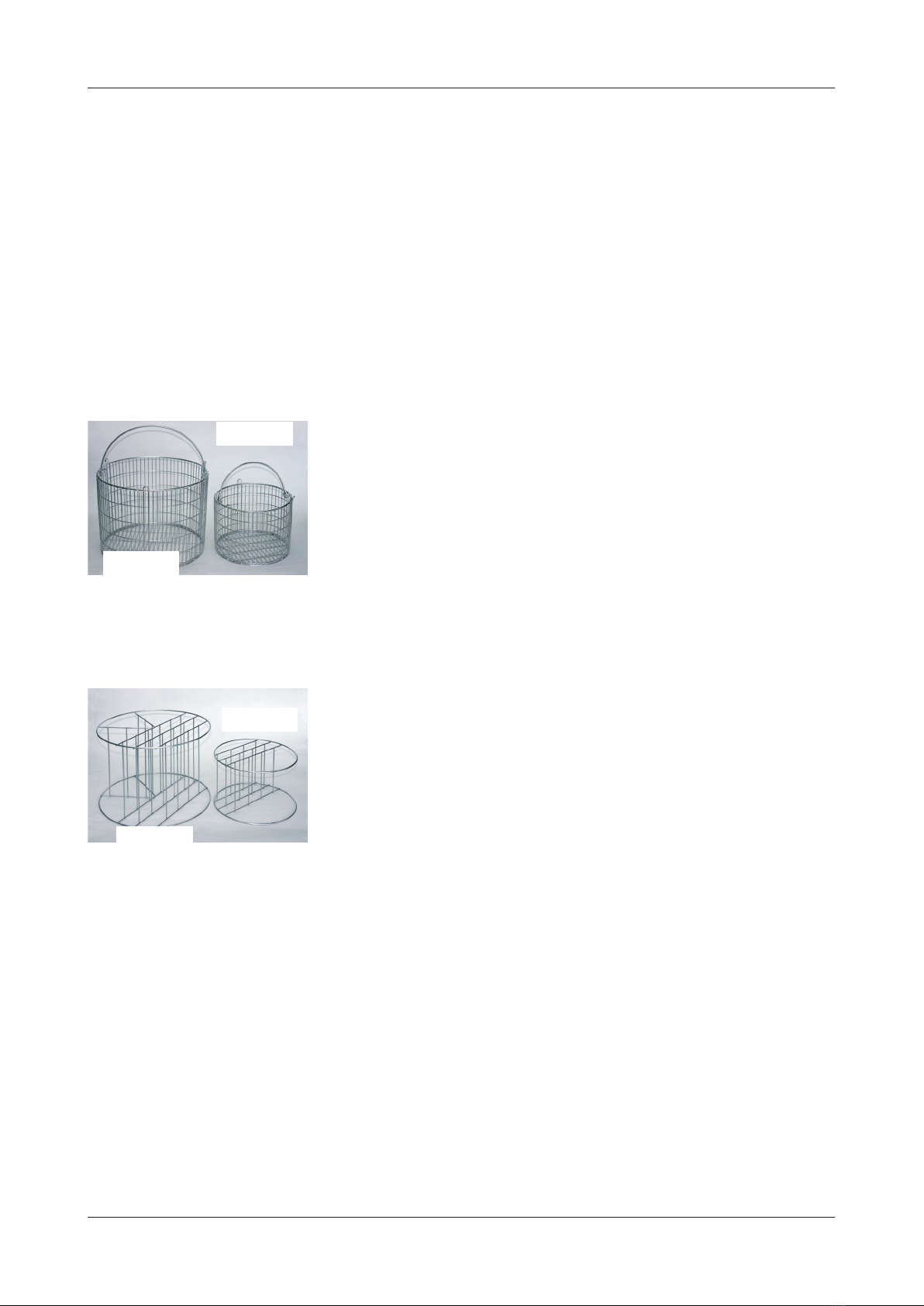

4.2 Accesorios
1000495
1000496
1001218
1001217

MANUAL DE INSTRUCCIONES CODIGO 80350 REV F 02/2021 Pag.: 6
J.P. SELECTA s.a.u. Autovía A2 Km 585.1 Abrera 08630 (Barcelona) España Tel [phone] Fax [phone]
e-mail: [email protected] - website: http://www.grupo-selecta.com
5 Introducción
Los autoclaves Presoclave III son equipos destinados a una serie de aplicaciones en
los campos de procesos industriales, el control de calidad y microbiología. Estos auto-
claves permiten procesos de esterilización de sólidos, líquidos y de medios de cultivo.
5.1 Deniciones
5.1.1 Esterilización
Se entiende por esterilización la destrución o eliminación de toda forma de vida
microbiana, incluyendo esporas presentes en objetos inanimados.
5.1.2 Desinfección
Se entiende por desinfección el proceso de destrución de agentes infecciosos. Se
realiza a temperatura más baja que la esterilización. La desinfección consigue eliminar
sólo algunas formas vegetativas.
5.1.3 Medios de cultivo
Material nutritivo en el que se pueden recuperar, multiplicar y aislar los microorga-
nismos, así como efectuar pruebas de susceptibilidad. Generalmente se presentan
desecados en forma de polvo no o granular, pero también pueden presentarse
hidratados y preparados. No deben utilizarse sin antes ser esterilizados.
5.1.4 Purgado
El purgado es el ciclo mediante el cual se elimina el aire del interior de la caldera con
el n de conseguir vapor saturado.
5.1.5 Vapor saturado
Vapor de agua a una temperatura correspondiente al punto de ebullición del líquido
origen.
5.1.6 Purgado atmosférico
En el purgado atmosférico el aire sale al exterior de forma gravimétrica, impulsado
por el vapor durante un tiempo determinado.

INSTRUCTION MANUAL CODE 80350 REV F 02/2021 Page: 7
J.P. SELECTA s.a.u. Autovía A2 Km 585.1 Abrera 08630 (Barcelona) España Tel [phone] Fax [phone]
e-mail: [email protected] - website: www.grupo-selecta.com
6 Descripción del equipo
Los autoclaves Presoclave III pertenecen a una serie de autoclaves a vapor saturado
que se distinguen por las siguientes caraterísticas:
1. Sistema de cierre brazo/vigueta.
2. Circuito electrónico de control de temperatura y tiempo.
3. Cierre de seguridad que sólo permite la apertura de la tapa con presión 0 bar y
una temperatura por debajo de 95ºC.
4. Presostato limitador de máxima presión que desconecta el elemento calefactor
en casos de sobre-presión, tarado a 2,5 bar.
6. Termostato limitador de protección de la resistencia calefactora, tarado a 160ºC.
6.1 Equipamiento
- Sistema de seguridad:
Válvula de seguridad
Presostato de máxima
Termostato de máxima
Detector de tapa bien cerrada
Envolvente de protección térmica
- Caldera y tapa en acero inoxidable
- Mueble exterior en acero inoxidable
- Válvula manual de vaciado
- Tetina vaciado al exterior
6.2 Prestaciones
- Temperatura de esterilización desde 115ºC hasta 134ºC
- Resolución de lectura 1ºC
- Tiempo de esterilización desde 3 minutos hasta 99 minutos
- Resolución tiempo 1 minuto
- Apto para trabajar con sólidos y líquidos con purgado atmosférico desde 115ºC
hasta 134ºC

MANUAL DE INSTRUCCIONES CODIGO 80350 REV F 02/2021 Pag.: 8
J.P. SELECTA s.a.u. Autovía A2 Km 585.1 Abrera 08630 (Barcelona) España Tel [phone] Fax [phone]
e-mail: [email protected] - website: http://www.grupo-selecta.com

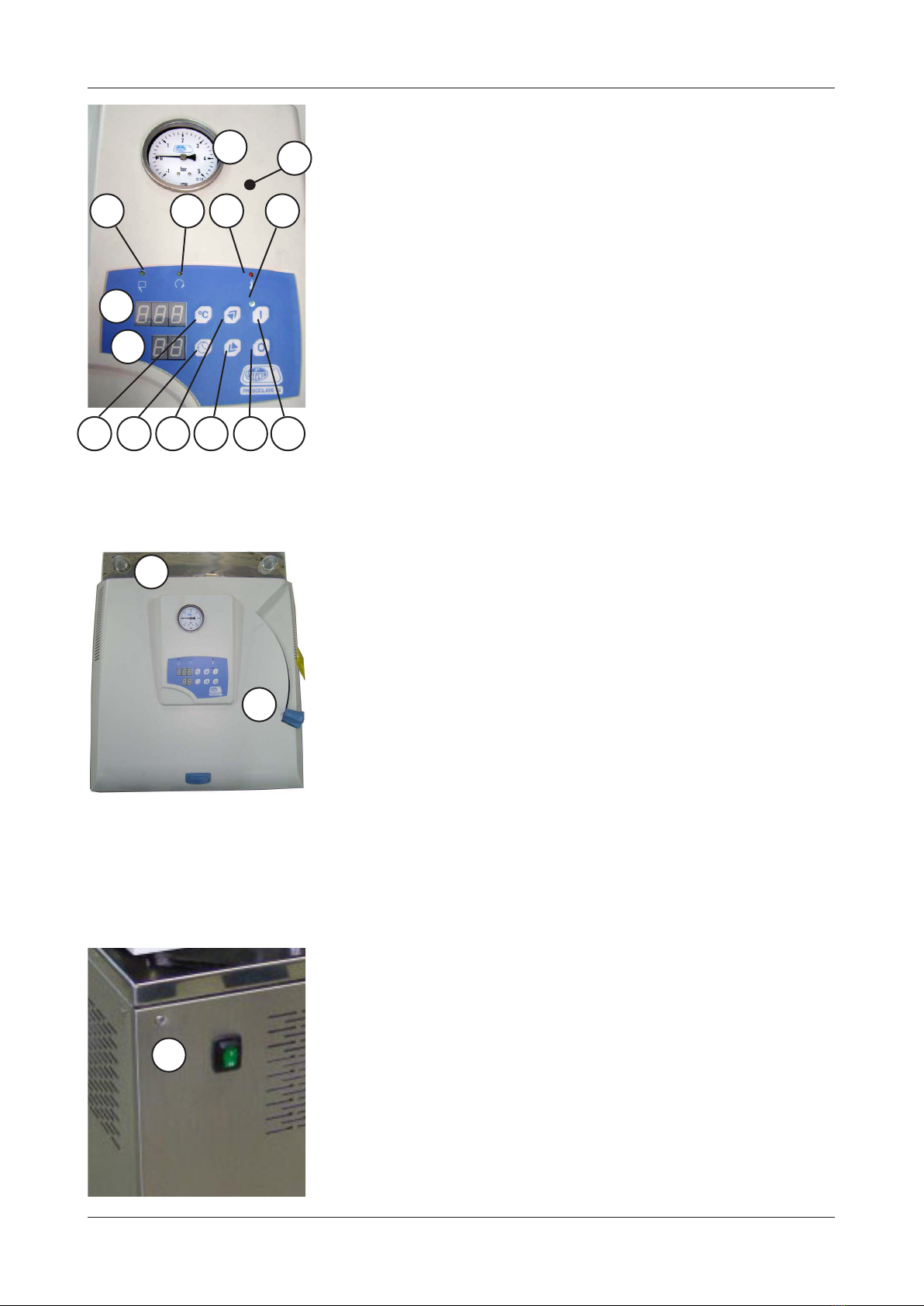

6.3 Panel de mandos
1. Manovacuómetro
2. Led indicador puerta abierta
3. Led indicador nal de ciclo
4. Led indicador alarma sobretemperatura
5. Led indicador estado
6. Display indicador temperatura y errores
7. Display indicador tiempo y presión cero
8. Tecla consigna temperatura
9. Tecla consigna tiempo
10. Tecla subir valor
11. Tecla bajar valor
12. Tecla paro
13. Tecla marcha
14. Botón de despresurización
15
16
6.4 Localización de los elementos
15. Mando válvula manual vaciado
16. Palanca apertura tapa
17. Interruptor general
17
1
2 3 4 5
6
7
8 9 10 11 12 13
14

INSTRUCTION MANUAL CODE 80350 REV F 02/2021 Page: 9
J.P. SELECTA s.a.u. Autovía A2 Km 585.1 Abrera 08630 (Barcelona) España Tel [phone] Fax [phone]
e-mail: [email protected] - website: www.grupo-selecta.com
7 Instalación
1 Situar el autoclave cerca de una toma de corriente adecuada al
consumo de la máquina.
2 El autoclave se asentará sobre una supercie plana, horizontal y
estable, dejando un espacio libre de 10cm alrededor de la máquina.
3 Inmovilizar el autoclave, ajustándolo al suelo, mediante los topes
situados en la parte anterior del aparato, previstos para tal efecto.
4 Fijar un tubo en la tetina (21) para recoger los condensados que
se forman durante la fase de purgado.
Debe asegurarse que el tubo de los condensados de purga
no quede obturado o sumergido en agua después del ciclo,
ya que sino la caldera hará vacío y no se podrá abrir la
tapa.
Tenga en cuenta que durante la fase de purga, el equipo extrae
vapor por este tubo y este vapor queda en forma de agua en el
recipiente. Asegúrese que el tubo no está en contacto con el fondo
del recipiente para garantizar que al nalizar el ciclo no absorba
el agua del recipiente.
18. Válvula de seguridad
19. Cable toma de corriente
20. Pulsador rearme termostato
21. Tetina salida condensados y vaciado caldera
18
19
20
21
21

MANUAL DE INSTRUCCIONES CODIGO 80350 REV F 02/2021 Pag.: 10
J.P. SELECTA s.a.u. Autovía A2 Km 585.1 Abrera 08630 (Barcelona) España Tel [phone] Fax [phone]
e-mail: [email protected] - website: http://www.grupo-selecta.com
8 Funcionamiento
8.2 Puesta en marcha
- Poner en marcha mediante el interruptor general (17)
- Abrir la tapa como se indica en el apartado 8.1 mediante la palanca
(16)
- Colocar el cubreresistencias en el fondo de la caldera.
- Asegúrese de que la válvula (15) está cerrada.
- Poner agua descalcicada hasta el nivel del cubreresistencias.
- Colocar el material a esterilizar y cerrar la tapa.
- Iniciar el ciclo según se indica en el apartado 8.3
- Al cerrar la tapa, asegúrese de que el indicador de puerta abierta
(2) quede apagado, sino el equipo no se pondrá en marcha.
¡ATENCIÓN! NO INTENTE ABRIR LA TAPA SIN
HABER LEÍDO ANTES LAS INTRUCCIONES
DEL APARTADO «8 FUNCIONAMIENTO».
8.1 Apertura de la tapa
- Para abrir la tapa, el autoclave debe estar conectado a la red y el
interruptor principal en marcha.
- La presión del manómetro de la caldera debe ser de 0 bar.
- La temperatura en el interior de la caldera debe ser inferior a 95ºC.
- Pulse la tecla Paro (12) para desbloquear el sistema de enclava-
miento de la palanca de apertura de la tapa.
SÓLO EN ESTAS CONDICIONES SE DESBLOQUEA LA TAPA
15
16
7.1 Desbloqueo de la puerta
En caso de bloqueo de la apertura de la puerta por avería del sistema
de seguridad seguir el siguiente protocolo:
1 Detener la máquina.
2 Desenchufarla de la red.
3 Poner una tetina y un tubo en la válvula de aireación (11).
4 Abrir la válvula con cuidado para que salga el vapor. Tomar las
precauciones necesarias para evitar quemaduras.
5 Esperar el total vaciado del vapor.
6 Extraer la carcasa superior donde está el display para apartarla
hacia un lado (no es necesario llegar a desconectar ninguno de los
cables). No utiliza tornillos, tirar fuertemente.
7 Quitar el tapón de plástico y tirar ligeramente hasta comprobar que
la maneta quede liberada.

INSTRUCTION MANUAL CODE 80350 REV F 02/2021 Page: 11
J.P. SELECTA s.a.u. Autovía A2 Km 585.1 Abrera 08630 (Barcelona) España Tel [phone] Fax [phone]
e-mail: [email protected] - website: www.grupo-selecta.com
ANTES DE INICIAR UN CICLO COMPRUEBE
SIEMPRE QUE HAY SUFICIENTE AGUA EN LA
CALDERA. DE LO CONTRARIO, SE PODRÍA
DAÑAR LA RESISTENCIA CALEFACTORA.

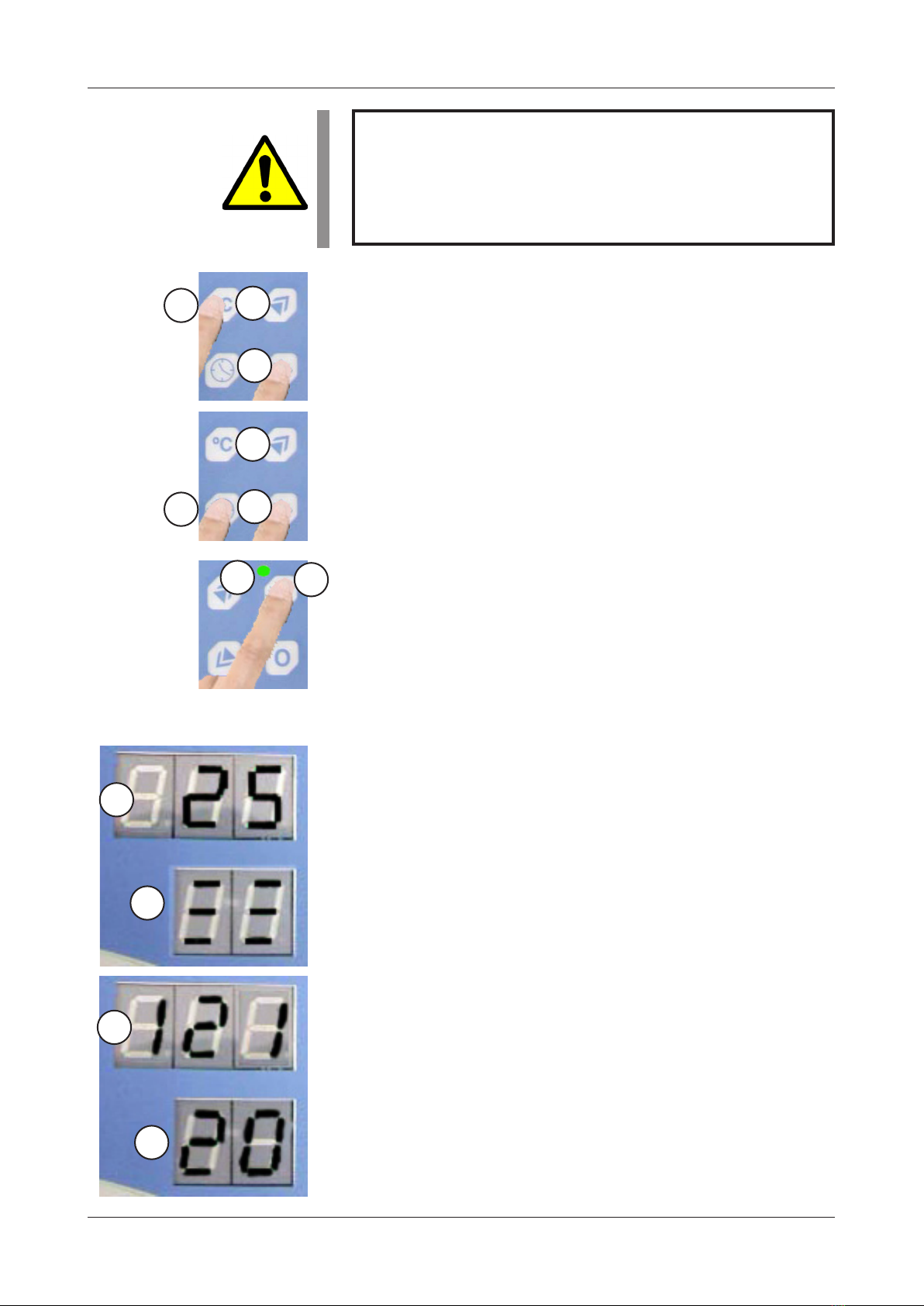

8.3 Selección de la temperatura del ciclo
- Para seleccionar la temperatura de trabajo (entre 115ºC y 134ºC),
pulsar la tecla «ºC» (8) y simultáneamente, la tecla con la echa
arriba (10) o la tecla con la echa abajo (11). La temperatura se
muestra en el display (6)
8.4 Selección del tiempo del ciclo
- Para seleccionar el tiempo del ciclo (entre 3 min y 99 min), pulsar la
tecla consigna tiempo (9) y simultáneamente, la tecla con la echa
arriba (10) o la tecla con la echa abajo (11). El tiempo se muestra
en el display (7)
8.5 Inicio del ciclo de trabajo
- Una vez acabadas las operaciones indicadas en los apartados 8.2,
8.3 y 8.4, pulsar la tecla de marcha (13) y el autoclave empezará a
trabajar con las siguientes indicaciones:
Led (5): Encendido jo
Display (6): Muestra temperatura real
Display (7): 6 lineas horizontales intermitentes
8.6 Etapas del ciclo de trabajo
1 Purgado: El autoclave expulsa el aire del interior de la caldera para
obtener vapor saturado. Los autoclaves Presoclave III realizan lo
que llamamos un purgado atmosférico. La temperatura aumenta
hasta alcanzar los 103ºC. La electroválvula de purgado permanece
abierta durante 3 minutos una vez alcanzados los 103ºC.
Led (5): Encendido jo
Display (6): Muestra temperatura por debajo de 103ºC
Display (7): 6 lineas horizontales intermitentes
2 Subida de la temperatura hasta la temperatura de consigna: La
temperatura continua subiendo desde 103ºC hasta la temperatura
de consigna, con todas las válvulas cerradas.
Led (5): Encendido jo
Display (6): Muestra temperatura real entre 103ºC y temperatura
de consigna.
Display (7): 6 lineas horizontales intermitentes
3 Esterilización: 20 segundos después de que se alcance la tempe-
ratura de consigna, el autoclave empieza la esterilización que se
prolongará durante todo el tiempo de consigna seleccionado.
Led (5): Encendido jo
Display (6): Muestra temperatura real igual a la temperatura de
consigna.
Display (7): Tiempo en minutos restante para acabar el ciclo.
513
10
11
810
11
6
7
7
6
9

MANUAL DE INSTRUCCIONES CODIGO 80350 REV F 02/2021 Pag.: 12
J.P. SELECTA s.a.u. Autovía A2 Km 585.1 Abrera 08630 (Barcelona) España Tel [phone] Fax [phone]
e-mail: [email protected] - website: http://www.grupo-selecta.com
- Final de ciclo: Cuando acaba el tiempo de esterilización, empieza el
enfriamiento. El led (5) está intermitente y el led (3) está encendido.
El display (6) muestra la temperatura real del interior.
En caso de esterilización de sólidos se puede realizar una desva-
porización rápida accionando el botón (14). La desvaporización se
realiza por la salida (21).
9.1 Calibración de la temperatura
Si se necesita efectuar una corrección, hacer lo siguiente:
- Pulsar la tecla (8) «ºC» y (9) «reloj» simultáneamente durante más
de 5 segundos
- Sin dejar de pulsar estas dos teclas, pulsar las teclas (10) y (11) para
modicar este parámetro. Para avance rápido mantener pulsada la
echa (10 ó 11) durante unos segudos.
Nota: Rango de corrección de -9.9 hasta +9.9ºC. El valor introducido
se suma o se resta a la temperatura medida corrigiéndola.
¡ATENCIÓN!
- EL CONTACTO DIRECTO CON EL VAPOR A PRE-
SIÓN PUEDE PRODUCIR SERIAS QUEMADURAS.
- SI REALIZA LA DESVAPORIZACIÓN MEDIANTE
UNA MANGUERA, NO SUJETE LA MISMA CON
LAS MANOS PARA EVITAR QUEMADURAS
NO ABRIR LA VÁLVULA 16 HASTA
QUE EL CICLO NO ESTÉ COMPLETAMENTE
ACABADO PARA EVITAR POSIBLES
QUEMADURAS POR AGUA CALIENTE
O VAPOR.
Cuando la tapa esté lista para ser abierta, el display (6) muestra la
palabra «End» y el led (5) estará apagado.
Si se esterilizan líquidos o medios de cultivo, debe dejarse enfriar
hasta que la pressión sea 0 bar. Durante el enfriamiento, al igual
que en el caso de la despresurización manual, el display muestra la
temperatura del interior.
Cuando la presión sea cero y la temperatura será inferior a 95ºC,
el display (6) mostrará la palabra «End». Entonces se podrá abrir
la tapa con la palanca (16).
6
9
8 10
11
NO SE PUEDE ABRIR LA TAPA HASTA QUE LA PRESIÓN NO
SEA 0 BAR Y LA TEMPERATURA DEL INTERIOR NO SEA IN-
FERIOR A 95ºC. VER APARTADO 8.1
9 Mantenimiento

INSTRUCTION MANUAL CODE 80350 REV F 02/2021 Page: 13
J.P. SELECTA s.a.u. Autovía A2 Km 585.1 Abrera 08630 (Barcelona) España Tel [phone] Fax [phone]
e-mail: [email protected] - website: www.grupo-selecta.com

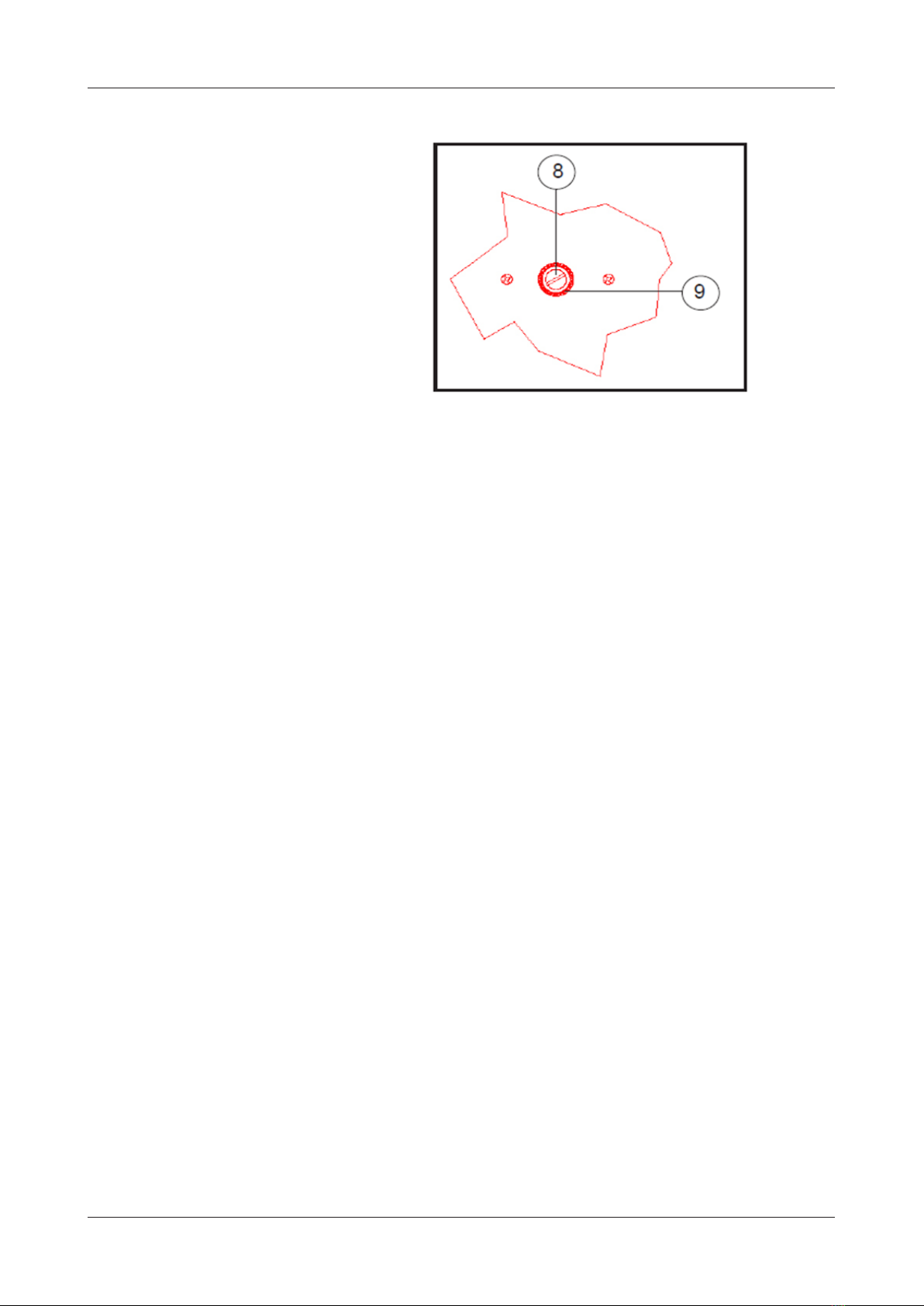

9.2 Termostato de seguridad
8. Tornillo de regulación del termostato de seguridad (gris).
9. Pulsador de rearme manual del termostato (blanco).
9.2.1 Rearme del termostato de seguridad
El termostato de seguridad es un elemento para prevenir que la temperatura
exceda un valor. Si por un caso fortuito el termostato se dispara, o sea, abre el
circuito de potencia, el elemento calefactor dejará de funcionar. Habitualmente
existe un indicador luminoso, o un mensaje de error, que indica que el termo-
stato se encuentra en esta posición.
Si el termostato se dispara, revise que el equipo tenga un buen aspecto y que
no presente algún tipo de recalentamiento en algún punto.
Para cambiar su estado, simplemente debe pulsar el botón blanco (9), oirá un
“clic” que indica que el termostato se ha rearmado. Si el equipo no se ha en-
friado sucientemente el termostato no podrá rearmarse, deberá esperar que
la temperatura baje para que puede rearmarse.
9.2.2 Ajuste del termostato de seguridad
En algunos equipos como estufas o baños y con procesos determinados puede
ser útil ajustar el valor de disparo del termostato, pero para el resto de equipos
esta operación NO deber realizarse nunca.
De fábrica, el termostato viene ajustado a la temperatura de disparo.
9.3 Junta
Es necesario revisar que la junta esté en buen estado. Con la puerta abierta,
sacar la junta y revisar que no esté deformada, que presente grietas o esté
rota. Para revisarla, extraerla de la tapa, secarla con un trapo y secar la regata
de la tapa donde está ubicada la junta. Volver a montar y hacer un ciclo de
prueba. Para asegurar una buena estanqueidad con un uso de 1 ciclo al día, se
recomienda sustituir la junta cada dos años.
9.4 Limpieza de la caldera
Al trabajar con vapor, es posible que en las paredes de la caldera se depositen
restos de materiales. Se recomienda de vez en cuando limpiar el interior de la
caldera con un trapo limpio. Extraiga también el cubre resistencias y limpie el
fondo de la caldera.

MANUAL DE INSTRUCCIONES CODIGO 80350 REV F 02/2021 Pag.: 14
J.P. SELECTA s.a.u. Autovía A2 Km 585.1 Abrera 08630 (Barcelona) España Tel [phone] Fax [phone]
e-mail: [email protected] - website: http://www.grupo-selecta.com

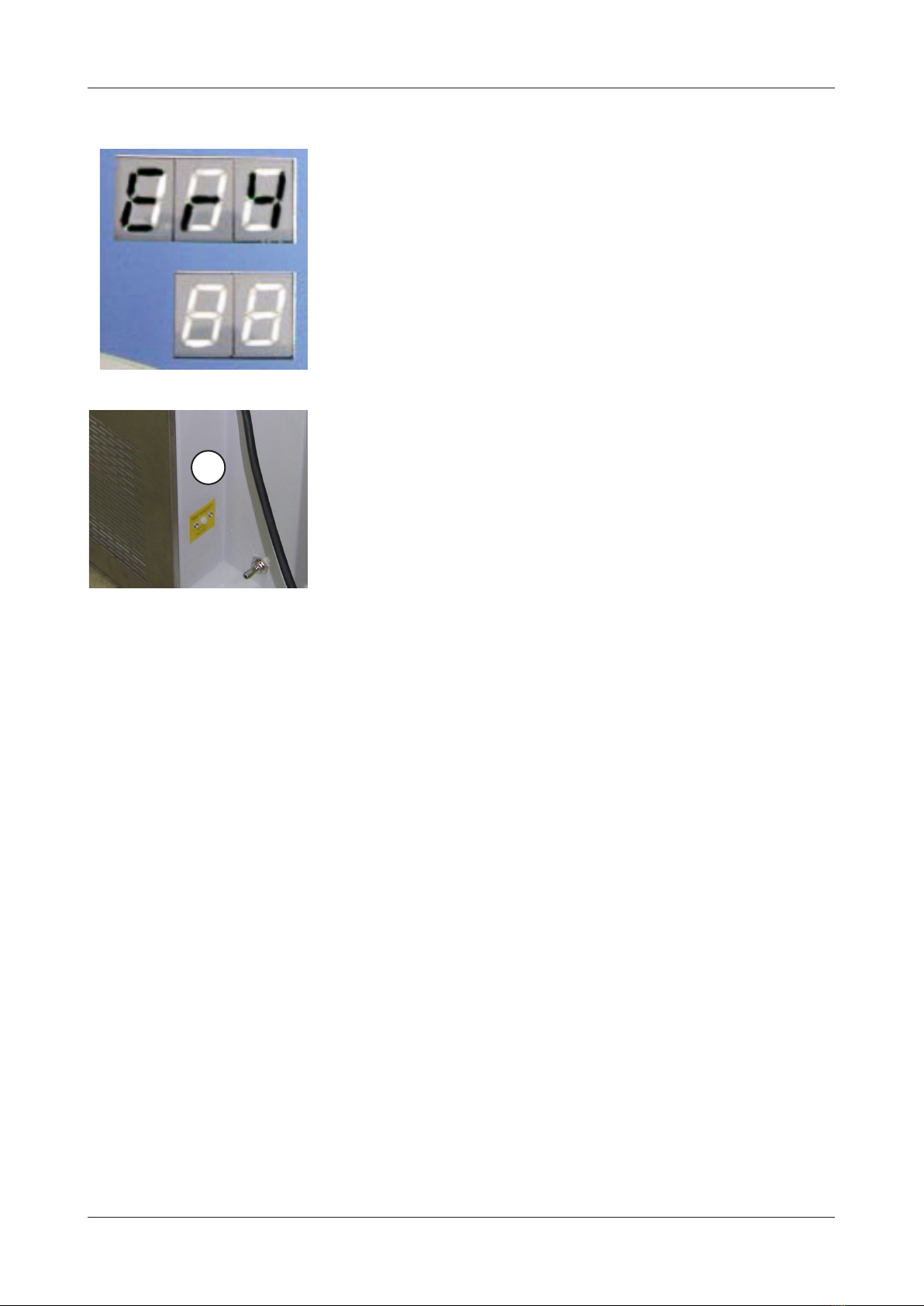

10 Mensajes de error
Error 1 Avería del sensor de presión o sobrepresión
Error 2 Avería de la sonda Pt100 o sobretemperatura
Error 3 Alarma externa. Disparo del presostato o el termostato de
máxima.
Para rearmar el termostato de seguridad, pulse el
botón 20 de dicho termostato.
El termostato viene ajustado de fábrica, no debe manipularse
excepto para rearmarlo.
Error 4 Enclavamiento de puerta abierto durante el ciclo.
Error 5 Puerta abierta durante el ciclo
Error 6 Presión superior a +0.05 bar con el autoclave en reposo.
Error 7 Avería en la E2PROM
Error 8 Temperatura fuera de límites durante la esterilización.
Error 9 Caída de tensión de red durante el ciclo.
11 Recambios
07292 Cable RS-232
07315 Cable conexión 26 pins
10044 Cierre R4
13006 Contactor
15410 Fusible 20 A
16055 Bobina electroimán
16057 Electroválvula NA 3 mm 24 V
16212 Presostato
20096 Interruptor bipolar
29358 Circuito frontal
29459 Circuito potencia
36027 Relé estático 25A
39001 Resistencia
43031 Termostato
43071 Sonda Pt100
12 Apertura de emergencia de la tapa
En caso de fallo en el suministro eléctrico, es posible abrir la tapa ma-
nualmente.
Atención! Antes de abrir la tapa mediante este sistema
asegúrese de que la presión indicada en el manómetro es 0 bar.
Extraiga el cajetín superior del display tirando fuertemente (no está
atornillado, sino encajado a presión). Aparecerá un tapón amarillo, tire
de él suavemente hasta oir un clic. El cierre se habrá abierto.
20
13 Recomendaciones para lograr una per-
fecta esterilización
El material a esterilizar, tiene que estar perfectamente limpio, libre
cualquier tipo de incrustación o residuo. Para ello es recomendable
lavarlo con un buen detergente y agua destilada. Después aclararlo
con abundante agua.

INSTRUCTION MANUAL CODE 80350 REV F 02/2021 Page: 15
J.P. SELECTA s.a.u. Autovía A2 Km 585.1 Abrera 08630 (Barcelona) España Tel [phone] Fax [phone]
e-mail: [email protected] - website: www.grupo-selecta.com
No cargar en exceso las bandejas, gradillas o cestillos, procurando
dejar siempre un espacio entre ellos de 1 ó 2 cm, a n de favorecer
el paso del vapor y facilitar el secado.
13.1 Esterilización de instrumentos a granel
Colocar el instrumental sobre el papel hidrófugo en posición abierta y
que no se toquen entre sí.
Evitar colocar en una misma bandeja instrumental de diferente tipo
de metal.
13.2 Tubos
Los tubos deben estar perfectamente limpios, aclarados y escurridos.
Colocar los tubos, a poder ser, abiertos por ambos lados.
Procurar que los tubos no toquen la pared del autoclave, ni que formen
dobleces que obstruyan el diámetro interior.
13.3 Recipientes
Nunca colocar recipientes herméticamente cerrados.
Colocar los recipientes boca abajo para evitar los depósitos de agua.
13.4 Líquidos
Colocar los líquidos a esterilizar en recipientes preparados para soportar
la temperatura de esterilización; y, encima de bandejas, para que se
puedan recoger posibles derrames.
Los recipientes se llenarán sobre los 2/3 de su capacidad. NO SE
CERRARÁN herméticamente, se taparán con algodón o algún tipo de
tapón que facilite la salida de aire del recipiente y no se forme presión.
Se evitará utilizar recipientes de cuello estrecho.
Al nal del ciclo de esterilización, se dejará que el autoclave se enfríe
lentamente (hasta que la presión sea 0 kg/cm²).
Aviso a los clientes:
El producto se compone de varios componentes y diversos materiales
que deben reciclarse o, en su defecto, depositarse en los sitios corre-
spondientes de eliminación de escombros cuando la vida del producto
se ha completado o cuando, de lo contrario, es necesario desecharlo.
Para ello, el usuario nal que adquiere el producto debe conocer la nor-
mativa vigente de cada municipio y / o localidad en función de los re-
siduos eléctricos y electrónicos. El usuario que adquiere este producto
debe conocer y ser responsable de los posibles efectos de los compo-
nentes sobre el medio ambiente y la salud humana como resultado de
la presencia de sustancias peligrosas. Nunca coloque el producto en un
contenedor convencional de alcance ciudadano si es un desmantela-
miento previo y conocimiento de los componentes que incorpora. Si no
conoce el procedimiento a seguir, consulte con el ayuntamiento de su
ciudad para obtener más información.

MANUAL DE INSTRUCCIONES CODIGO 80350 REV F 02/2021 Pag.: 16
J.P. SELECTA s.a.u. Autovía A2 Km 585.1 Abrera 08630 (Barcelona) España Tel [phone] Fax [phone]
e-mail: [email protected] - website: http://www.grupo-selecta.com
1 Safety
The equipment comes complete with safety features.
This manual indicates areas of possible risk.
1.1 Safety Icons
Identies risky situations and safety measures that should be adhered to.
The icons make reference within the paragraph, marked as a lined grey.
Risk danger
Danger risk
Beware and follow the instructions as indicated.
Risk of burns in high temperature areas
The temperature in the zone indicated with this icon can exceed 60°C. Use thermal
protective gloves to complete described functions.
Beware and follow the instructions as indicated.
Electrical risk
Risk of electrical shock if accessing zones are shown with this icon.
Beware and follow the instructions as indicated.
1.2 Risks that the operator can be subjected to
• Possibility of touching surfaces that are over 60°C.
• Possible escape of steam vapours.
• Electrical risk.
1.3 Qualied users
This equipment should only be used by personnel who are qualied users.
This equipment should only be used by personnel that have understood this manual
or have previous adequate instruction on the use of steam sterilizers.
Important information
• Important information in obtaining the best results or optimum performance of
the equipment.
• Important information to extend the life of the equipment and maintain its opti-
mum performance.

INSTRUCTION MANUAL CODE 80350 REV F 02/2021 Page: 17
J.P. SELECTA s.a.u. Autovía A2 Km 585.1 Abrera 08630 (Barcelona) España Tel [phone] Fax [phone]
e-mail: [email protected] - website: www.grupo-selecta.com
2 General information
2.1 Handle the equipment with care. Unpack and check that all items coincide with
the delivery note. If you see any discrepancy or damage of any kind, notify your
distributor as soon as possible.
2.2 Read this manual before using the equipment.
2.3 These instructions are an important part of the equipment and should be made
available to all users.
2.4 If in any doubt or clarity on the use of this instrument, contact your local dis-
tributor or the service department of J.P. Selecta, s.a.u.
2.5 ATTENTION, EQUIPMENT NOT CLEAN AND DISINFECTED SHALL NOT BE
REPAIRED.
2.6 Any unauthorised modication, lack of maintenance or deliberate damage to the
machine, transgresses the directive 89/655/CEE where the manufacturer will not
be responsible for damages that could occur due to undue care and attention.
2.7 Do not use the equipment for uids that can produce vapours which can form
inammable or explosive mixtures.
DO NOT OPEN THE LID OF THE AUTOCLAVE
IF THE MACHINE IS NOT CONNECTED TO THE
MAINS SUPPLY AND THE MAIN SWITCH IS
ILLUMINATED. IF NOT CONNECTED, DO NOT
FORCE THE DOOR HANDLE.
3 Technical specications
Voltage supply 115-230V 50/60Hz according to the charac-
teristics plate indications.
Part number: 4001758 4001759
Capacity: 50L 80L
Chamber dimensions: diameter: 30cm 40cm
height: 70cm 60cm
External dimensions: height: 117cm 107cm
width: 48cm 58cm
depth: 62cm 72cm
Range: 115-134ºC
Power: 3700W 3700W
Weight: 75Kg 100Kg

MANUAL DE INSTRUCCIONES CODIGO 80350 REV F 02/2021 Pag.: 18
J.P. SELECTA s.a.u. Autovía A2 Km 585.1 Abrera 08630 (Barcelona) España Tel [phone] Fax [phone]
e-mail: [email protected] - website: http://www.grupo-selecta.com
4 Contents list and accessories
4.1 Standard contents
The standard equipment consists of the following items:
Model Presoclave III 4001758 4001759
Cover resistance shelf 0009958 0009959
Instructions manual 80350 80350
4.2 Accessories
• Wired baskets made in AISI 304 stainless steel.
Model: 4001758 4001759
Part number: 1000495 1000496
Dimensions:
diameter: 28cm 38cm
height: 20cm 28cm
Number of baskets: 3 units 2 units
• BLIND baskets in AISI 304 stainless steel with folding handle.
Model: 4001758 4001759
Part number: 1000490 1000491
Dimensions:
diameter: 27cm 36cm
height: 19cm 28cm
Number of baskets: 3 units 2 units
• Basket 4 compartments made in AISI 304 stainless steel for 1000495
code: 1001217
• Basket 6 compartments made in AISI 304 stainless steel for 1000496
code: 1001218
1000495
1000496
1001218
1001217

INSTRUCTION MANUAL CODE 80350 REV F 02/2021 Page: 19
J.P. SELECTA s.a.u. Autovía A2 Km 585.1 Abrera 08630 (Barcelona) España Tel [phone] Fax [phone]
e-mail: [email protected] - website: www.grupo-selecta.com
5 Introduction
Presoclave III autoclaves are versatile and suitable for a wide range of applications,
sanitation, industrial processes and quality control. These autoclaves can sterilise
solids, with or without being wrapped, liquids, culture media.
5.1 Denitions:
5.1.1 Sterilization
Sterilization is the destruction or elimination of all forms of microorganisms, including
spores present in inanimate objects.
5.1.2 Disinfection
Disinfection is the process of destruction of microorganisim agents. The temperature
used is less than that of sterilization.
5.1.3 Culture media
A growth medium or culture medium is any substance in which microorganisms or
cells can grow and multiply. Microorganisms can therefore be isolated and used in
susceptibility testing. Generally it is produced as dry powder or granular form, but
can also be produced as hydrates and pre-prepared. Should not be used unless they
have been sterilized.
5.1.4 Purge
The purge cycle is when air is eliminated from inside the vessel with the objective of
producing saturated steam vapour.
5.1.5 Saturated steam
Water vapour at a temperature corresponding to the ebullition point of the liquid origin.
5.1.6 Atmospheric purge
The term atmospheric purge is when air is gravimetrically expelled by vapour for a
determined period.

MANUAL DE INSTRUCCIONES CODIGO 80350 REV F 02/2021 Pag.: 20
J.P. SELECTA s.a.u. Autovía A2 Km 585.1 Abrera 08630 (Barcelona) España Tel [phone] Fax [phone]
e-mail: [email protected] - website: http://www.grupo-selecta.com
6 Equipment description
Presoclave III autoclave belongs to a series of saturated vapour autoclaves that
are distinguished for the following features:
1. Arm / joist locking system.
2. Temperature and time electronic control circuit.
3. Safety locking system that only allows lid opening with pressure 0 bar and a
temperature under 95ºC.
4. Maximum pressure limiter that disconnects the heating element in case of over-
pressure, set at 2.5 bar.
5. Limiter thermostat to protect the heating element, set at 160ºC.
6.1 Equipment
- Safety system:
Safety over pressure valve.
Safety pressure switch.
Safety thermostat.
Lid closed detector.
Protective thermal lid cover.
- Chamber and lid made in stainless steel.
- External case made in stainless steel.
- Manual emptying valve.
- Waste water tank connection.
6.2 Features
- Sterilization temperature from 115°C to 134°C.
- Temperature resolution 1ºC.
- Sterilization time from 3 minutes to 99 minutes.
- Time resolution 1 minute.
- Suitable to work with solids and liquids atmospheric purge from 115°C to 134°C.
