Selecta PRESOCLAVE III PLUS 50L User manual

INSTRUCTION MANUAL CODE 80367 REV F 02/2021 Page: 1
J.P. SELECTA s.a.u. Autovía A2 Km 585.1 Abrera 08630 (Barcelona) España Tel [phone] Fax [phone]
e-mail: [email protected] - website: www.grupo-selecta.com
AUTOCLAVES PARA ESTERILIZACIÓN A VAPOR
AUTOCLAVES FOR STEAM STERILIZATION
PRESOCLAVE III PLUS 50L 4001770
PRESOCLAVE III PLUS 80L 4001771
PRESOCLAVE II PLUS 150L 4001772

MANUAL DE INSTRUCCIONES CODIGO 80367 REV F 02/2021 Pag.: 2
J.P. SELECTA s.a.u. Autovía A2 Km 585.1 Abrera 08630 (Barcelona) España Tel [phone] Fax [phone]
e-mail: [email protected] - website: http://www.grupo-selecta.com
Indice
1 Seguridad ............................................................................................. 3
2 Información general .............................................................................. 4
3 Especicaciones técnicas........................................................................ 4
4 Lista de embalaje y accesorios ............................................................... 5
Aviso a los clientes ................................................................................... 5
5 Introducción ......................................................................................... 6
6 Descripción del equipo........................................................................... 7
7 Instalación............................................................................................ 9
8 Funcionamiento....................................................................................10
9 Ajustes ................................................................................................12
10 Mantenimiento ...................................................................................13
11 Mensajes de error...............................................................................14
12 Recambios .........................................................................................14
13 Apertura de emergencia de la tapa ......................................................15
14 Recomendaciones para lograr una perfecta esterilización.......................15
Index
1 Safety..................................................................................................16
2 General information..............................................................................17
3 Technical specications .........................................................................17
4 Contents list and accessories.................................................................18
Notice to customers.................................................................................18
5 Introduction.........................................................................................19
6 Equipment description ..........................................................................20
7 Installation ..........................................................................................22
8 Operation ...........................................................................................23
9 Settings...............................................................................................25
10 Maintenance ......................................................................................26
11 Error messages ..................................................................................27
12 Spare parts ........................................................................................27
13 Lid emergency opening.......................................................................28
14 Recommendations to achieve a perfect sterilization...............................28

INSTRUCTION MANUAL CODE 80367 REV F 02/2021 Page: 3
J.P. SELECTA s.a.u. Autovía A2 Km 585.1 Abrera 08630 (Barcelona) España Tel [phone] Fax [phone]
e-mail: [email protected] - website: www.grupo-selecta.com
1 Seguridad
El equipo incluye las medidas de seguridad adecuadas.
A lo largo de este manual se indican las situaciones de riesgo que deben respetarse.
1.1 Iconos de seguridad
Identican las situaciones de riesgo y las medidas de seguridad que deben tomarse.
Los iconos hacen referencia al párrafo marcado con la línea gris.
Riesgo de peligro
Riesgo de peligro.
Respetar las instrucciones indicadas para realizar la operación descrita.
Riesgo de quemaduras por contacto con zonas a tempe-
ratura elevada.
La temperatura en la zona indicada con este icono puede exceder los 60ºC. Utilizar
guantes antitérmicos para realizar la operación descrita.
Respetar las instrucciones indicadas para realizar la operación descrita.
Riesgo eléctrico
Riesgo de accidente eléctrico al acceder a las zonas indicadas con esta señal o al
realizar las operaciones indicadas en este manual acompañadas de este icono.
Respetar las instrucciones indicadas para realizar la operación descrita.
1.2 Riesgos a los que está sometido el operador
• Posibilidad de tocar piezas a una temperatura superior a 60ºC.
• Posible exposición a vapores.
• Riesgo eléctrico.
1.3 Cualicación del personal
Este equipo sólo puede ser utilizado por personal que ha sido cualicado adecua-
damente.
Este equipo sólo puede ser utilizado por personal que ha leído y comprendido estas ins-
trucciones o ha sido cualicado adecuadamente en el funcionamiento de este equipo.
Información importante
• Información importante para obtener buenos resultados o para un funcionamiento
óptimo del equipo.
• Información importante para alargar la vida del equipo o evitar la degradación
de alguno de sus componentes.

MANUAL DE INSTRUCCIONES CODIGO 80367 REV F 02/2021 Pag.: 4
J.P. SELECTA s.a.u. Autovía A2 Km 585.1 Abrera 08630 (Barcelona) España Tel [phone] Fax [phone]
e-mail: [email protected] - website: http://www.grupo-selecta.com
2 Información general
2.1 Manipular el paquete con cuidado. Desembalarlo y comprobar que el contenido
coincide con lo indicado en el apartado de la “Lista de embalaje”. Si se observa
algún componente dañado o la ausencia de alguno avisar rápidamente al dis-
tribuidor.
2.2 No instalar ni utilizar el equipo sin leer, previamente, este manual de instruccio-
nes.
2.3 Estas instrucciones forman parte inseparable del aparato y deben estar dispo-
nibles a todos los usuarios del equipo
2.4 Cualquier duda puede ser aclarada contactando con el servicio técnico de J.P.
SELECTA, s.a.u.
2.5 ¡ATENCIÓN! NO SE ADMITIRÁ NINGUNA MÁQUINA PARA REPARAR
QUE NO ESTÉ DEBIDAMENTE LIMPIA Y DESINFECTADA.
2.6 Toda modicación, eliminación o falta de mantenimiento de cualquier dispositivo
de la máquina, transgrede la directiva de utilización 2009/104/CE y el fabricante
no se hace responsable de los daños que pudieran derivarse.
2.7 No utilizar el equipo con uídos que puedan desprender vapores o formar mezclas
explosivas o inamables.
3 Especicaciones técnicas
Tensión de alimentación 115/230V 50/60 Hz según se indique
en la placa de características de la máquina.
Código: 4001770 4001771 4001772
Capacidad: 50L 80L 150L
Medidas útiles:
diámetro: 30cm 40cm 50cm
altura: 70cm 60cm 70cm
Medidas exteriores:
altura: 117cm 107cm 118cm
anchura: 48cm 58cm 80cm
fondo: 62cm 72cm 95cm
Rango: 115-134ºC
Potencia: 3700W 3700W 7500W
Peso: 75Kg 100Kg 210Kg
¡ATENCIÓN! NO INTENTE ABRIR LA TAPA
SIN HABER LEÍDO ANTES LAS INSTRUCCIO-
NES DEL APARTADO «8 FUNCIONAMIENTO»

INSTRUCTION MANUAL CODE 80367 REV F 02/2021 Page: 5
J.P. SELECTA s.a.u. Autovía A2 Km 585.1 Abrera 08630 (Barcelona) España Tel [phone] Fax [phone]
e-mail: [email protected] - website: www.grupo-selecta.com
4 Lista de embalaje y accesorios
4.1 Contenido estándar del paquete
El equipo estándar consta de los siguientes componentes:
Modelo Presoclave III Plus 4001770 4001771 4001772
Cubreresistencias 0009958 0009959 0009960
Manual de instrucciones 80367 80367 80367
4.2 Accesorios

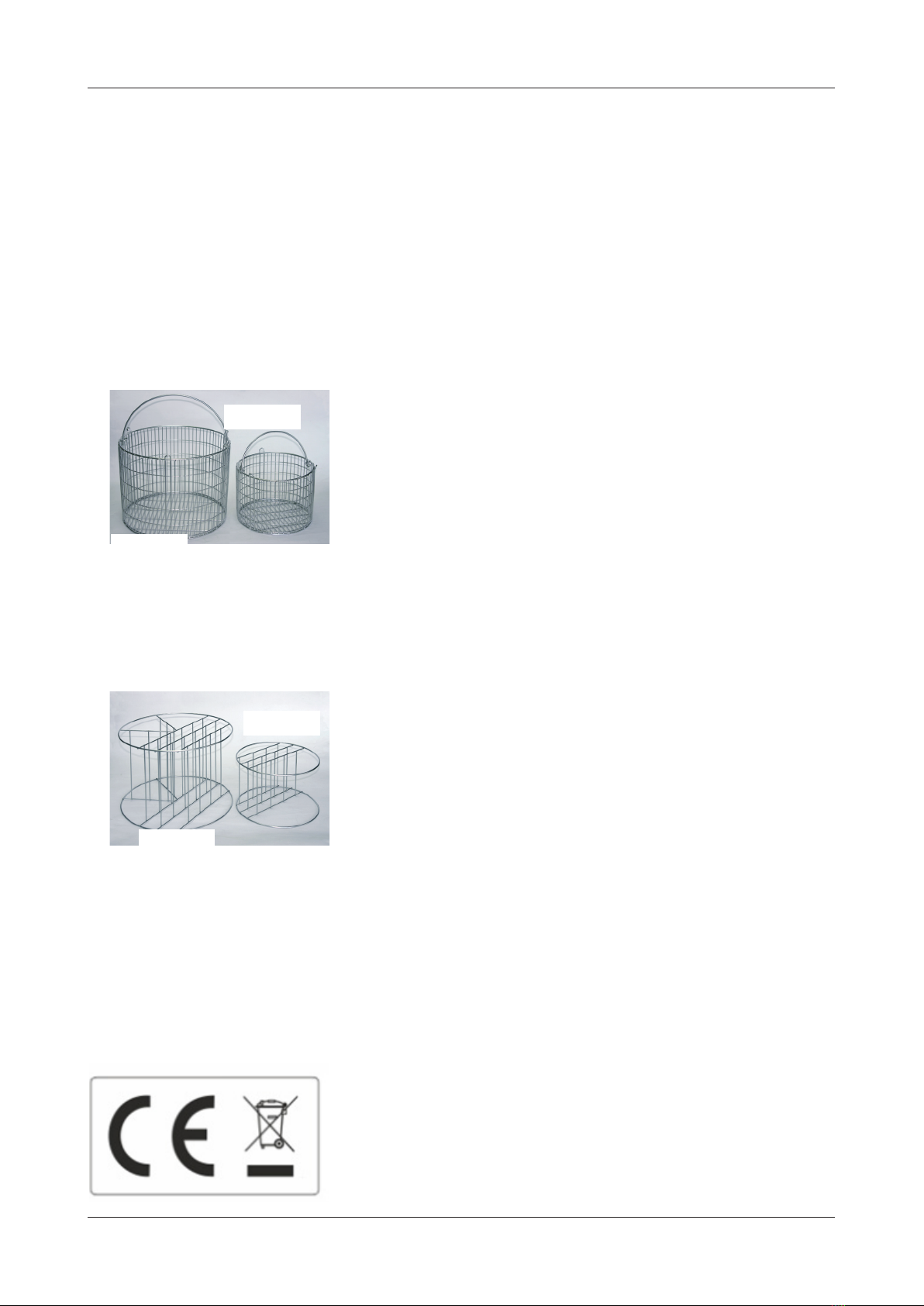

• Bastidores en alambre de acero inoxidable AISI 304
- Código: 1001217 - Bastidor 4 compartimentos para cestillo 1000495.
- Código: 1001218 - Bastidor 6 compartimentos para cestillo 1000496.
- Código: 1001222 - Bastidor 7 compartimentos para cestillo 1000780.
• Cestillos de alambre en acero AISI 304
Modelo 4001770 4001771 4001772
Código: 1000495 1000496 1000780
Medidas:
diámetro: 27cm 36cm 44cm
altura: 19cm 28cm 22cm
Capacidad cestillos: 3 unidades 2 unidades 3 unidades
• Cestillos CIEGOS en acero inox AISI 304 con asa abatible
Modelo 4001770 4001771 4001772
Código: 1000490 1000491 1000792
Medidas:
diámetro: 27cm 36cm 44cm
altura: 19cm 28cm 22cm
Capacidad cestillos: 3 unidades 2 unidades 3 unidades
1000495
1000496
1001218
1001217
Aviso a los clientes:
El producto se compone de varios componentes y diversos materiales
que deben reciclarse o, en su defecto, depositarse en los sitios corre-
spondientes de eliminación de escombros cuando la vida del producto
se ha completado o cuando, de lo contrario, es necesario desecharlo.
Para ello, el usuario nal que adquiere el producto debe conocer la nor-
mativa vigente de cada municipio y / o localidad en función de los re-
siduos eléctricos y electrónicos. El usuario que adquiere este producto
debe conocer y ser responsable de los posibles efectos de los compo-
nentes sobre el medio ambiente y la salud humana como resultado de
la presencia de sustancias peligrosas. Nunca coloque el producto en un
contenedor convencional de alcance ciudadano si es un desmantela-
miento previo y conocimiento de los componentes que incorpora. Si no
conoce el procedimiento a seguir, consulte con el ayuntamiento de su
ciudad para obtener más información.

MANUAL DE INSTRUCCIONES CODIGO 80367 REV F 02/2021 Pag.: 6
J.P. SELECTA s.a.u. Autovía A2 Km 585.1 Abrera 08630 (Barcelona) España Tel [phone] Fax [phone]
e-mail: [email protected] - website: http://www.grupo-selecta.com
5 Introducción
Los autoclaves Presoclave III Plus son equipos destinados a una serie de aplicacio-
nes en los campos de procesos industriales, el control de calidad y microbiología. Estos
autoclaves permiten procesos de esterilización de sólidos, líquidos y medios de cultivo.
5.1 Deniciones
5.1.1 Esterilización
Se entiende por esterilizar la destrución o eliminación de toda forma de vida micro-
biana, incluyendo esporas presentes en objetos inanimados.
5.1.2 Desinfección
Se entiende por desinfección el proceso de destrución de agentes infecciosos. Se
realiza a temperatura més baja que la esterilización. La desinfección consigue eliminar
sólo algunas formas vegetativas.
5.1.3 Medios de cultivo
Material nutritivo en el que se pueden recuperar, multiplicar y aislar los microorga-
nismos, así como efectuar pruebas de susceptibilidad. Generalmente se presentan
desecados en forma de polvo no o granular, pero también pueden presentarse
hidratados y preparados. No deben utilizarse sin antes ser esterilizados.
5.1.4 Purgado
El purgado es el ciclo mediante el cual se elimina el aire del interior de la caldera con
el n de conseguir vapor saturado.
5.1.5 Vapor saturado
Vapor de agua a una temperatura correspondiente al punto de ebullición del líquido
origen.
5.1.6 Purgado atmosférico
En el purgado atmosférico el aire sale al exterior de forma gravimétrica, impulsado
por el vapor durante un tiempo determinado.

INSTRUCTION MANUAL CODE 80367 REV F 02/2021 Page: 7
J.P. SELECTA s.a.u. Autovía A2 Km 585.1 Abrera 08630 (Barcelona) España Tel [phone] Fax [phone]
e-mail: [email protected] - website: www.grupo-selecta.com
6 Descripción del equipo
Los autoclaves Presoclave III Plus pertenecen a una serie de autoclaves a vapor
saturado que se distinguen por las siguientes características:
1. Sistema de cierre brazo/vigueta.
2. Circuito electrónico de control de temperatura y tiempo, y registro de procesos.
Nº de programas denidos por el usuario.
3. Cierre de seguridad que sólo permite la apertura de la tapa con presión 0 bar y
una temperatura por debajo de 95ºC.
4. Presostato limitador de máxima presión que desconecta el elemento calefactor
en casos de sobre-presión, tarado a 2,5bar.
6. Termostato limitador de protección de la resistencia calefactora, tarado a 160ºC.
6.1 Equipamiento
- Sistema de seguridad:
Válvula de seguridad
Presostato de máxima
Termostato de máxima
Detector de tapa bien cerrada
Envolvente de protección térmica
- Caldera y tapa en acero inoxidable
- Mueble exterior en acero inoxidable
- Válvula manual de vaciado
- Tetina vaciado al exterior
6.2 Prestaciones
- Temperatura de esterilización desde 115ºC hasta 134ºC
- Resolución de lectura 1ºC
- Tiempo de esterilización desde 3 minutos hasta 180 minutos (3h)
- Resolución tiempo 1 minuto
- Apto para trabajar con sólidos y líquidos con purgado atmosférico desde 115ºC
hasta 134ºC

MANUAL DE INSTRUCCIONES CODIGO 80367 REV F 02/2021 Pag.: 8
J.P. SELECTA s.a.u. Autovía A2 Km 585.1 Abrera 08630 (Barcelona) España Tel [phone] Fax [phone]
e-mail: [email protected] - website: http://www.grupo-selecta.com

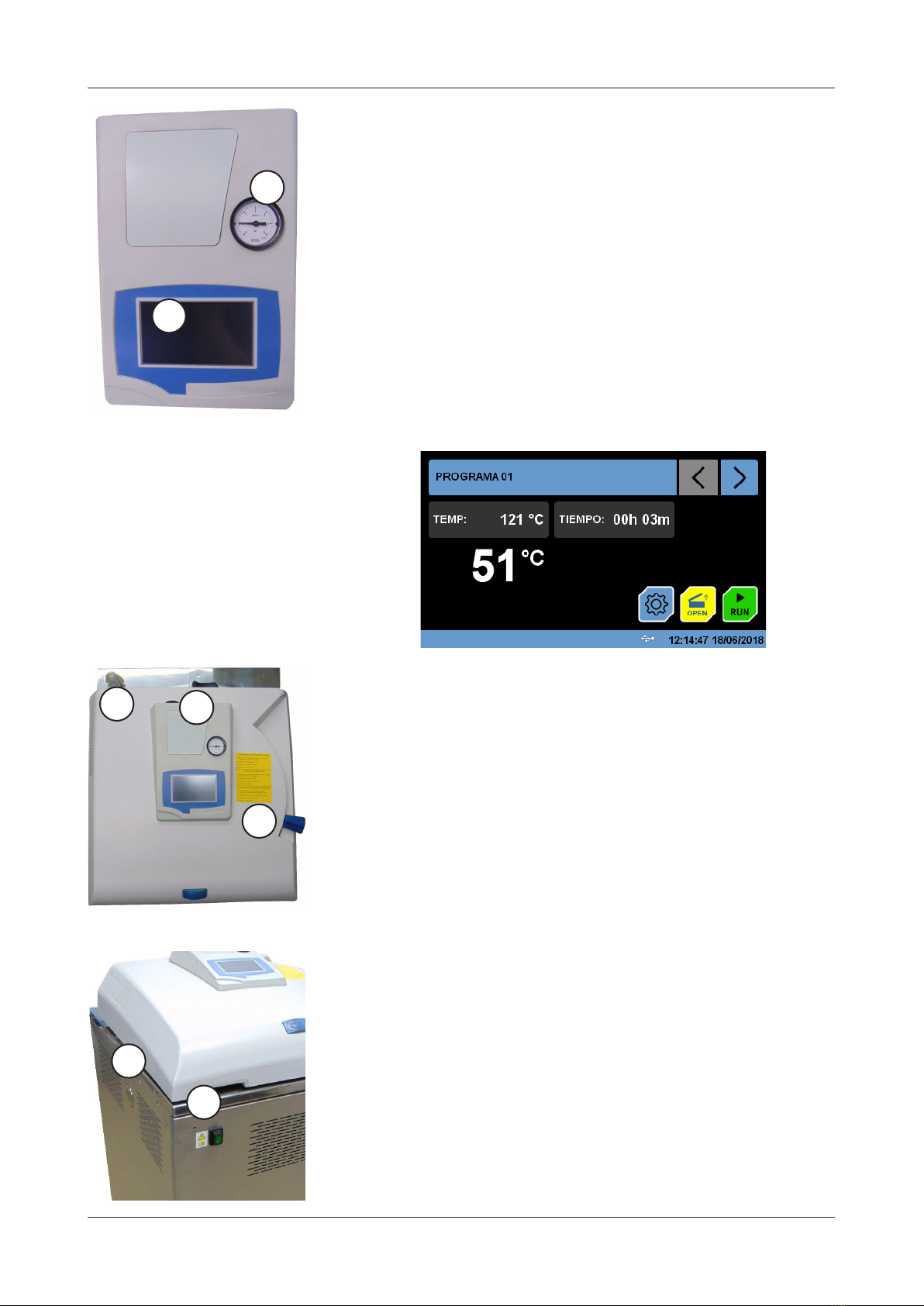

6.3 Panel de mandos
1. Manovacuómetro
2. Pantalla táctil
6.3.1 Detalle pantalla
6.4 Localización de los elementos
3. Mando válvula manual vaciado (excepto modelo 150L)
4. Palanca apertura tapa
5. Conector USB
6. Interruptor general
7. Puerto de entrada a la cámara (excepto modelo 150L)
1
2
3
4
5
6
7

INSTRUCTION MANUAL CODE 80367 REV F 02/2021 Page: 9
J.P. SELECTA s.a.u. Autovía A2 Km 585.1 Abrera 08630 (Barcelona) España Tel [phone] Fax [phone]
e-mail: [email protected] - website: www.grupo-selecta.com
7 Instalación
1 Situar el autoclave cerca de una toma de corriente adecuada al
consumo de la máquina.
2 El autoclave se asentará sobre una supercie plana, horizontal y
estable, dejando un espacio libre de 10cm alrededor de la máquina.
3 Inmovilizar el autoclave, ajustándolo al suelo, mediante los topes
situados en la parte anterior del aparato, previstos para tal efecto.

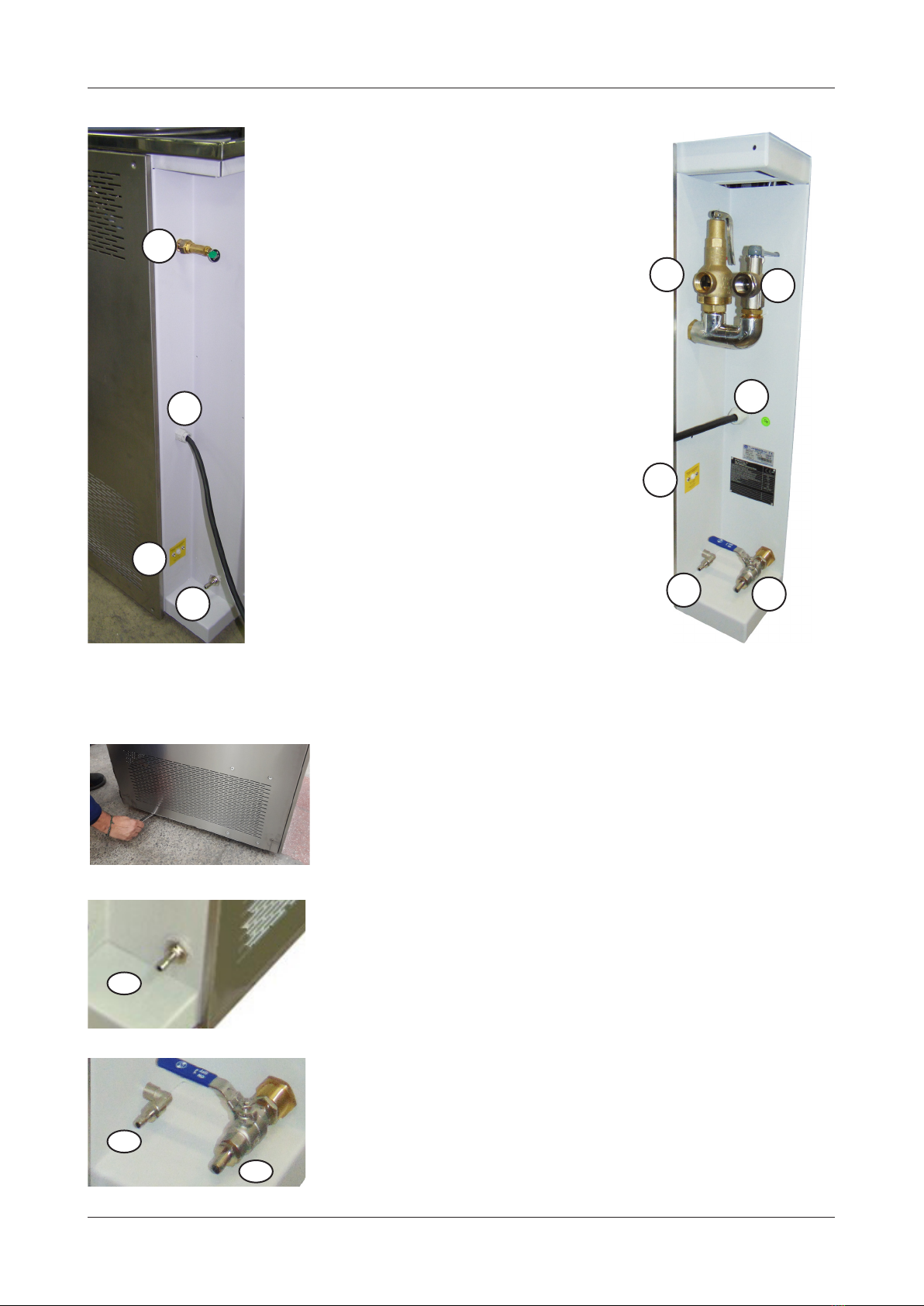

4 Fijar un tubo en la tetina (11) para recoger los condensados que
se forman durante la fase de purgado.
5 Sólo para los modelos de 150L, no forzar la llave (12), ya que
dispone de un sistema de bloqueo de la maneta de apertura.
Levante la pestaña para poder girar la maneta.
Debe asegurarse que el tubo de los condensados de purga no
quede obturado o sumergido en agua después del ciclo, ya que
sino la caldera hará vacío y absorberá el líquido por el tubo.
Tenga en cuenta que durante la fase de purga, el equipo extrae
vapor por este tubo y este vapor queda en forma de agua en el
recipiente. Asegúrese que el tubo no está en contacto con el fondo
del recipiente para garantizar que al nalizar el ciclo no absorba
el agua del recipiente.
8. Válvula de seguridad
9. Cable toma de corriente
10. Pulsador rearme termostato
11. Tetina salida condensados
(y vaciado caldera, para modelos de 50L y 80L)
12. Vaciado caldera (sólo modelo 150L)
13. Llave de despresurización (sólo modelo 150L)
8
9
10
11
11
11
10
9
8
11
modelo 150L
modelos 50 y 80L
modelo 150Lmodelos 50 y 80L
12
13
12

MANUAL DE INSTRUCCIONES CODIGO 80367 REV F 02/2021 Pag.: 10
J.P. SELECTA s.a.u. Autovía A2 Km 585.1 Abrera 08630 (Barcelona) España Tel [phone] Fax [phone]
e-mail: [email protected] - website: http://www.grupo-selecta.com
8 Funcionamiento
8.2 Puesta en marcha
- Poner en marcha mediante el interruptor general (6)
- Abrir la tapa como se indica en el apartado 8.1 mediante la palanca
(4)
- Colocar el cubreresistencias en el fondo de la caldera.
- Asegúrese de que la válvula (3) está cerrada.
- Poner agua descalcicada hasta el nivel del cubreresistencias.
- Colocar el material a esterilizar y cerrar la tapa.
- Iniciar el ciclo según se indica en el apartado 8.3
- Al cerrar la tapa, asegúrese de que el indicador de puerta abierta
quede apagado, sino el equipo no se pondrá en marcha.
Un sistema electromecánico bloquea la palanca de cierre de la tapa.
Por seguridad se recomienda asegurarse de que la palanca queda
bloqueada antes de iniciar un ciclo.
¡ATENCIÓN! NO INTENTE ABRIR LA TAPA SIN
HABER LEÍDO ANTES LAS INSTRUCCIONES
DEL APARTADO «8 FUNCIONAMIENTO»
8.1 Apertura de la tapa
- Para abrir la tapa el autoclave debe estar conectado a la red y el
interruptor principal en marcha.
- La presión del manómetro de la caldera debe ser de 0 bar.
- La temperatura en el interior de la caldera debe ser inferior a 95ºC.
- Pulse la tecla OPEN para desbloquear el sistema de enclava-
miento de la palanca de apertura de la tapa.
SÓLO EN ESTAS CONDICIONES SE DESBLOQUEA LA TAPA
3
4
cerrada
abierta

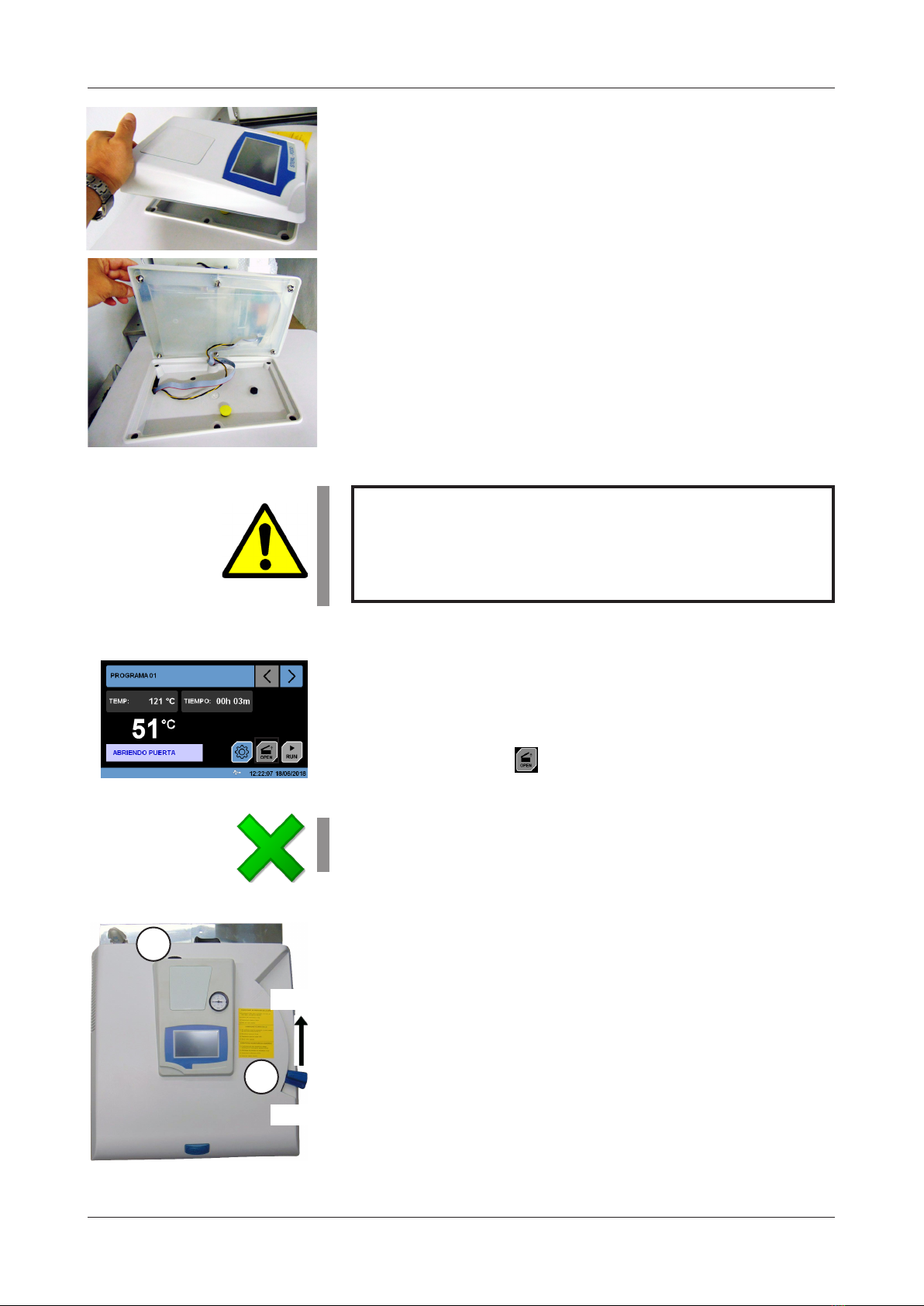

7.1 Desbloqueo de la puerta
En caso de bloqueo de la apertura de la puerta por avería del sistema
de seguridad seguir el siguiente protocolo:
1 Detener la máquina.
2 Desenchufarla de la red.
3 Poner una tetina y un tubo en la válvula de aireación (11).
4 Abrir la válvula con cuidado para que salga el vapor. Tomar las
precauciones necesarias para evitar quemaduras.
5 Esperar el total vaciado del vapor.
6 Extraer la carcasa superior donde está el display para apartarla
hacia un lado (no es necesario llegar a desconectar ninguno de los
cables). No utiliza tornillos, tirar fuertemente.
7 Quitar el tapón de plástico y tirar ligeramente hasta comprobar que
la maneta quede liberada.

INSTRUCTION MANUAL CODE 80367 REV F 02/2021 Page: 11
J.P. SELECTA s.a.u. Autovía A2 Km 585.1 Abrera 08630 (Barcelona) España Tel [phone] Fax [phone]
e-mail: [email protected] - website: www.grupo-selecta.com
ANTES DE INICIAR UN CICLO COMPRUEBE
SIEMPRE QUE HAY SUFICIENTE AGUA EN LA
CALDERA. DE LO CONTRARIO, SE PODRÍA
DAÑAR LA RESISTENCIA CALEFACTORA.

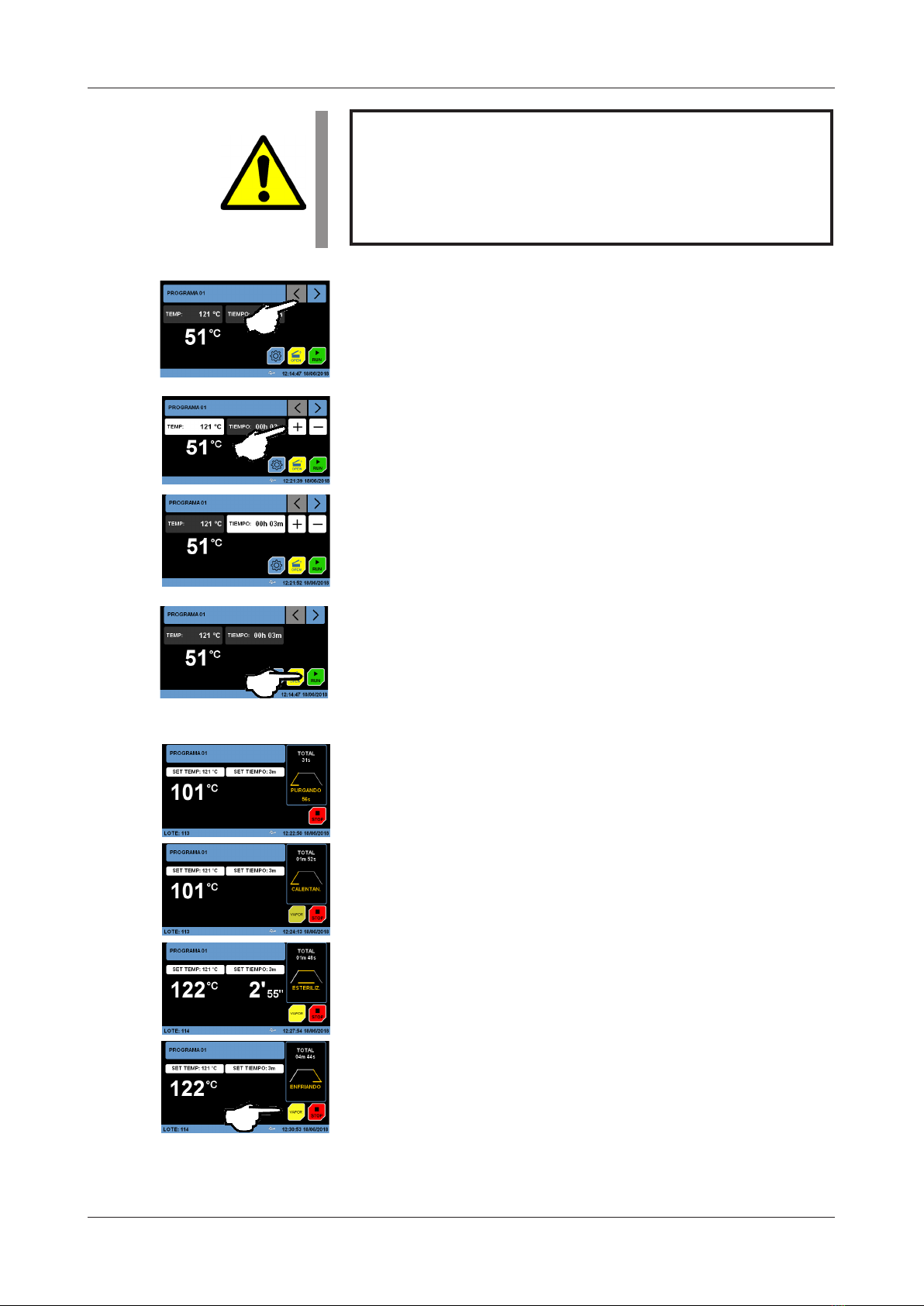

8.3 Selección de programa
- Para seleccionar el programa, utilice las teclas de echas < >
8.4 Modicación de programa
- Pulse sobre la temperatura y/o el tiempo de programa y modique
su valor con las teclas + -.
Estos valores se guardan automáticamente.
8.5 Inicio del ciclo
- Una vez ajustada la temperatura y el tiempo, pulsar la tecla RUN
para iniciar el proceso.
8.6 Etapas del ciclo de trabajo
1 Purgado: El autoclave expulsa el aire del interior de la caldera
para obtener vapor saturado. Los autoclaves Presoclave III Plus
realizan lo que llamamos un purgado atmosférico. La temperatura
aumenta hasta alcanzar los 103ºC. La electroválvula de purgado
permanece abierta durante 3 minutos una vez alcanzados los 103ºC.
2 Subida de la temperatura hasta la temperatura de consigna: La
temperatura continua subiendo desde 103ºC hasta la temperatura
de consigna, con todas las válvulas cerradas.
3 Esterilización: 20 segundos después de que se alcance la tempera-
tura de consigna, el autoclave empieza la esterilización que se pro-
longará durante todo el tiempo de consigna seleccionado. El equipo
realiza purgas cíclicamente para asegurar el buen funcionamiento.
4 Enfriamiento: Al nalizar la esterilización, el equipo deja de calentar
y empieza la fase de enfriamiento.
NOTA: cuando aparece la tecla Vapor, si se pulsa se abre la válvula
de despresurización. Esta función es útil cuando se quiere acelerar
el proceso de enfriamiento o para asegurar que no queda presión
en la cámara.

MANUAL DE INSTRUCCIONES CODIGO 80367 REV F 02/2021 Pag.: 12
J.P. SELECTA s.a.u. Autovía A2 Km 585.1 Abrera 08630 (Barcelona) España Tel [phone] Fax [phone]
e-mail: [email protected] - website: http://www.grupo-selecta.com
- Final de ciclo: Cuando acaba el tiempo de esterilización, empieza el
enfriamiento. En caso de esterilización de sólidos se puede realizar
una desvaporización rápida accionando la tecla VAPOR. La desva-
porización se realiza por la salida (11).
9 Ajustes
-Desde la pantalla de inicio, pulse la tecla para ir a Ajustes.
-Idioma: permite seleccionar el idioma de los mensajes
-Brillo: ajusta el brillo de la pantalla
-Impresora: Sí/No
-Fecha/Hora: permite ajustar la fecha y hora del sistema
-Introducir contraseña: 0000 permite ajustar el offset de la tempe-
ratura
Nota: Rango de corrección de -9.9 hasta +9.9ºC. El valor
introducido se suma o se resta a la temperatura medida co-
rrigiéndola.
-Descargar registros: transere los datos almacenados en memoria a
un lapiz USB
-Unidades: Cambia el formato numérico
-Información: versión software y botón de actualización de versión
Pulsando el botón CAL, se entra en modo Calibración y permite ajustar
el offset de temperatura.
¡ATENCIÓN!
- EL CONTACTO DIRECTO CON EL VAPOR A PRE-
SIÓN PUEDE PRODUCIR QUEMADURAS SERIAS.
- SI REALIZA LA DESVAPORIZACIÓN MEDIANTE
UNA MANGUERA, NO SUJETE LA MISMA CON
LAS MANOS PARA EVITAR QUEMADURAS
EVITE ABRIR LA VÁLVULA DE VAPOR HASTA
QUE EL CICLO NO ESTÉ COMPLETAMENTE
ACABADO PARA EVITAR POSIBLES
QUEMADURAS POR AGUA CALIENTE
O VAPOR.
Cuando la tapa esté lista para ser abierta, el display (6) muestra la
palabra CICLO CORRECTO.
Si se esterilizan líquidos o medios de cultivo, debe dejarse enfriar hasta
que la pressión sea 0 bar. Durante el enfriamiento, al igual que en el
caso de la despresurización manual, el display muestra la temperatura
del interior.
NO SE PUEDE ABRIR LA TAPA HASTA QUE LA PRESIÓN NO SEA
0 BAR Y LA TEMPERATURA DEL INTERIOR NO SEA INFERIOR A
95ºC. VER APARTADO 8.1

INSTRUCTION MANUAL CODE 80367 REV F 02/2021 Page: 13
J.P. SELECTA s.a.u. Autovía A2 Km 585.1 Abrera 08630 (Barcelona) España Tel [phone] Fax [phone]
e-mail: [email protected] - website: www.grupo-selecta.com
10 Mantenimiento
10.1 Calibración de la temperatura
Si se necesita efectuar una corrección, hacer lo siguiente:
- Pulsar la tecla (8) «ºC» y (9) «reloj» simultáneamente durante más
de 5 segundos
- Sin dejar de pulsar estas dos teclas, pulsar las teclas (10) y (11) para
modicar este parámetro. Para avance rápido mantener pulsada la
echa (10 ó 11) durante unos segudos.
Nota: Rango de corrección de -9.9 hasta +9.9ºC. El valor introducido
se suma o se resta a la temperatura medida corrigiéndola.
10.2 Termostato de seguridad
8. Tornillo de regulación del termostato de seguridad (gris).
9. Pulsador de rearme manual del termostato (blanco).
10.2.1 Rearme del termostato de seguridad
El termostato de seguridad es un elemento para prevenir que la tem-
peratura exceda un valor. Si por un caso fortuito el termostato se dispa-
ra, o sea, abre el circuito de potencia, el elemento calefactor dejará de
funcionar. Habitualmente existe un indicador luminoso, o un mensaje
de error, que indica que el termostato se encuentra en esta posición.
Si el termostato se dispara, revise que el equipo tenga un buen aspecto
y que no presente algún tipo de recalentamiento en algún punto.
Para cambiar su estado, simplemente debe pulsar el botón blanco (9),
oirá un “clic” que indica que el termostato se ha rearmado. Si el equipo
no se ha enfriado sucientemente el termostato no podrá rearmarse,
deberá esperar que la temperatura baje para que puede rearmarse.
10.2.2 Ajuste del termostato de seguridad
En algunos equipos como estufas o baños y con procesos determinados
puede ser útil ajustar el valor de disparo del termostato, pero para el
resto de equipos esta operación NO deber realizarse nunca. De fábrica,
el termostato viene ajustado a la temperatura de disparo.
10.3 Junta
Es necesario revisar que la junta esté en buen estado. Con la puerta
abierta, sacar la junta y revisar que no esté deformada, que presente
grietas o esté rota. Para revisarla, extraerla de la tapa, secarla con un
trapo y secar la regata de la tapa donde está ubicada la junta. Volver
a montar y hacer un ciclo de prueba. Para asegurar una buena estan-
queidad con un uso de 1 ciclo al día, se recomienda sustituir la junta
cada dos años.
10.4 Limpieza de la caldera
Al trabajar con vapor, es posible que en las paredes de la caldera se de-
positen restos de materiales. Se recomienda de vez en cuando limpiar
el interior de la caldera con un trapo limpio. Extraiga también el cubre
resistencias y limpie el fondo de la caldera.

MANUAL DE INSTRUCCIONES CODIGO 80367 REV F 02/2021 Pag.: 14
J.P. SELECTA s.a.u. Autovía A2 Km 585.1 Abrera 08630 (Barcelona) España Tel [phone] Fax [phone]
e-mail: [email protected] - website: http://www.grupo-selecta.com
11 Mensajes de error
10
Código Nombre Descripción
01 MIN TEMPERATURE Avería de la sonda Pt100.
Pare el equipo y revise la conexión de la sonda Pt100.
02 MAX TEMPERATURE Avería de la sonda Pt100.
Pare el equipo y revise la conexión de la sonda Pt100.
03 SECURITY RELAY Alarma externa. Disparo del presostato o el termostato de seguridad. Pare el equipo. Deje enfriar y rearme el termostato de seguridad pulsado
el botón 10 (ver imagen). El termostato viene ajustado de fábrica, no debe
manipularse excepto para su rearme.
05 DOOR OPEN Puerta abierta. Pare el equipo. Deje enfriar, asegúrese que la presión sea 0
bar. Revise el sistema de cierre comprobando que funciona correctamente.
Si el error se repite, avise al servicio técnico.
06 UNDERTEMP Temperatura fuera de límites durante la esterilización.
La esterilización puede no ser correcta. Revise el material una vez terminado
el ciclo. Asegúrese que tiene suciente agua el autoclave y que el material
a esterilizar no toca la sonda de temperatura del fondo de la cámara.
08 OVERTEMP Temperatura fuera de límites durante la esterilización.
La esterilización puede no ser correcta. Revise el material una vez terminado
el ciclo. Asegúrese que tiene suciente agua el autoclave y que el material
a esterilizar no toca la sonda de temperatura del fondo de la cámara.
09 POWER FAIL Caída de la tensión de red durante el ciclo.
El equipo se ha quedado sin alimentación durante el funcionamiento de un
ciclo. Asegúrese que no ha apagado el equipo antes de nalizar el ciclo o
que ha tenindo un corte de la alimentación durante el ciclo.
11 PURGE Puede deberse a diferentes motivos: que la resistencia esté en malestado
(comprobarla); que la electroválvula de purga esté cerrada (comprobar-
la); que el equipo se encuentre a más de 1500m de altura. En este último
caso, contacte con el servicio técnico.
12 DISCONNECTED La pantalla y la potencia han perdido la comunicación.
12 Recambios
10044 Cierre R4
13006 Contactor
15410 Fusible 20 A
16057 Electroválvula NA 3 mm 24 V
16212 Presostato
20017 Interruptor bipolar
29487 Circuito frontal
29499 Circuito potencia
36027 Relé estático 25A
39001 Resistencia 50L +80L
43031 Termostato
43071 Sonda Pt100
21193 Junta 50L
21271 Junta 80L
21206 Junta 150L
*Al solicitar recambios es obligatorio enviar información del modelo y
número de serie del equipo.
Ubicación del sistema de rearme
del termostato de seguridad

INSTRUCTION MANUAL CODE 80367 REV F 02/2021 Page: 15
J.P. SELECTA s.a.u. Autovía A2 Km 585.1 Abrera 08630 (Barcelona) España Tel [phone] Fax [phone]
e-mail: [email protected] - website: www.grupo-selecta.com
14 Recomendaciones para lograr una per-
fecta esterilización
El material a esterilizar tiene que estar perfectamente limpio, libre
cualquier tipo incrustación o residuo, para ello es recomendable la-
varlo con un buen detergente y agua destilada. Después aclararlo con
abundante agua.
No cargar en exceso las bandejas, gradillas o cestillos, procurando
dejar siempre un espacio entre ellos de 1 ó 2 cm, a n de favorecer
el paso del vapor y facilitar el secado.
14.1 Esterilización de instrumentos a granel
Colocar el instrumental sobre el papel hidrófugo en posición abierta y
que no se toquen entre sí.
Evitar colocar en una misma bandeja instrumental de diferente tipo
de metal.
14.2 Tubos
Los tubos deben estar perfectamente limpios, aclarados y escurridos.
Colocar los tubos, a poder ser, abiertos por ambos lados.
Procurar que los tubos no toquen la pared del autoclave, ni que formen
dobleces que obstruyan el diámetro interior.
14.3 Recipientes
Nunca colocar recipientes herméticamente cerrados.
Colocar los recipientes boca abajo para evitar los depósitos de agua.
14.4 Líquidos
Colocar los líquidos a esterilizar en recipientes preparados para soportar
la temperatura de esterilización; y, encima de bandejas, para que se
puedan recoger posibles derrames.
Los recipientes se llenarán sobre los 2/3 de su capacidad. NO SE
CERRARÁN herméticamente, se taparán con algodón o algún tipo de
tapón que facilite la salida de aire del recipiente y no se forme presión.
Se evitará utilizar recipientes de cuello estrecho.
Al nal del ciclo de esterilización, se dejará que el autoclave se enfríe
lentamente (hasta que la presión sea 0 kg/cm²).
13 Apertura de emergencia de la tapa
En caso de fallo en el suministro eléctrico es posible abrir la tapa ma-
nualmente.
Atención! Antes de abrir la tapa mediante este sistema
asegúrese de que la presión indicada en el manómetro es 0 bar.
Extraiga el cajetín superior del display tirando fuertemente (no está
atornillado, sino encajado a presión). Aparecerá un tapón amarillo, tire

MANUAL DE INSTRUCCIONES CODIGO 80367 REV F 02/2021 Pag.: 16
J.P. SELECTA s.a.u. Autovía A2 Km 585.1 Abrera 08630 (Barcelona) España Tel [phone] Fax [phone]
e-mail: [email protected] - website: http://www.grupo-selecta.com
1 Safety
The equipment comes complete with safety features.
This manual indicates areas of possible risk.
1.1 Safety Icons
Identies risky situations and safety measures that should be adhered to.
The icons make reference within the paragraph, marked as a lined grey.
Risk danger
Danger risk
Beware and follow the instructions as indicated.
Risk of burns in high temperature areas
The temperature in the zone indicated with this icon can exceed 60°C. Use thermal
protective gloves to complete described functions.
Beware and follow the instructions as indicated.
Electrical risk
Risk of electrical shock if accessing zones are shown with this icon.
Beware and follow the instructions as indicated.
1.2 Risks that the operator can be subjected to
• Possibility of touching surfaces that are over 60°C.
• Possible escape of steam vapours.
• Electrical risk.
1.3 Qualied users
This equipment should only be used by personnel that are qualied users.
This equipment should only be used by personnel that have understood this manual
or have previous adequate instruction on the use of steam sterilizers.
Important information
• Important information in obtaining the best results or optimum performance of
the equipment.
• Important information to extend the life of the equipment and maintain its opti-
mum performance.

INSTRUCTION MANUAL CODE 80367 REV F 02/2021 Page: 17
J.P. SELECTA s.a.u. Autovía A2 Km 585.1 Abrera 08630 (Barcelona) España Tel [phone] Fax [phone]
e-mail: [email protected] - website: www.grupo-selecta.com
2 General information
2.1 Handle the equipment with care. Unpack and check that all items coincide with
the delivery note. If you see any discrepancy or damage of any kind, notify your
distributor as soon as possible.
2.2 Read this manual before using the equipment.
2.3 These instructions are an important part of the equipment and should be made
available to all users.
2.4 If in any doubt or clarity on the use of this instrument, contact your local dis-
tributor or the service department of J.P. Selecta, s.a.u.
2.5 ATTENTION, EQUIPMENT NOT CLEAN AND DISINFECTED SHALL NOT BE
REPAIRED.
2.6 Any unauthorised modication, lack of maintenance or deliberate damage to
the machine, transgresses the directive 2009/104/CE where the manufacturer
will not be responsible for damages that could occur due to undue care and
attention.
2.7 Do not use the equipment for uids that can produce vapours that can form
inammable or explosive mixtures.
¡WARNING! DON’T TRY TO OPEN THE LID
UNLESS READING
«8 OPERATION» SECTION
3 Technical specications
Voltage supply 115-230V 50/60Hz according to the charac-
teristics plate indications.
Part number: 4001770 4001771 4001772
Capacity: 50L 80L 150L
Chamber dimensions:
diameter: 30cm 40cm 50cm
height: 70cm 60cm 70cm
External dimensions:
height: 117cm 107cm 118cm
width: 48cm 58cm 80cm
depth: 62cm 72cm 95cm
Range: 115-134ºC
Power: 3700W 3700W 7500W
Weight: 75Kg 100Kg 210Kg

MANUAL DE INSTRUCCIONES CODIGO 80367 REV F 02/2021 Pag.: 18
J.P. SELECTA s.a.u. Autovía A2 Km 585.1 Abrera 08630 (Barcelona) España Tel [phone] Fax [phone]
e-mail: [email protected] - website: http://www.grupo-selecta.com
1000495
1000496
4 Contents list and accessories
4.1 Standard contents
The standard equipment consists of the following items:
Model Presoclave III 4001770 4001771 4001772
Cover resistance shelf 0009958 0009959 0009960
Instructions manual 80367 80367 80367
4.2 Accessories
• Wired baskets made in AISI 304 stainless steel.
Model: 4001770 4001771 4001772
Part number: 1000495 1000496 1000780
Dimensions:
diameter: 27cm 36cm 44cm
height: 20cm 28cm 22cm
Number of baskets: 3 units 2 units 3 units
• BLIND baskets in AISI 304 stainless steel with folding handle
Model 4001770 4001771 4001772
Part number: 1000490 1000491 1000792
Dimensions:
diameter: 27cm 36cm 44cm
height: 19cm 28cm 22cm
Number of baskets: 3 units 2 units 3 units
• Basket 4 compartments made in AISI 304 stainless steel for 1000495
code: 1001217
• Basket 6 compartments made in AISI 304 stainless steel for 1000496
code: 1001218
• Basket 7 compartments made in AISI 304 stainless steel for 1000780
code: 1001222
1001218
1001217
Notice to customers:
The product is made up of various components and various materials
that must be recycled or, failing that, deposited in the corresponding
debris removal sites when the product’s life has been completed or
when otherwise it is necessary to dispose of it. To do this, the end user
who acquires the product must know the current regulations of each
municipality and / or locality based on the waste electrical and elec-
tronic equipment. The user who acquires this product must be aware
of and responsible for the potential effects of the components on the
environment and human health as a result of the presence of hazardous
substances. Never place the product in a conventional container of citi-
zen scope if a previous dismantling and knowledge of the components
that incorporates. If you do not know the procedure to follow, consult
with the city council for more information.

INSTRUCTION MANUAL CODE 80367 REV F 02/2021 Page: 19
J.P. SELECTA s.a.u. Autovía A2 Km 585.1 Abrera 08630 (Barcelona) España Tel [phone] Fax [phone]
e-mail: [email protected] - website: www.grupo-selecta.com
5 Introduction
Presoclave III Plus autoclaves are versatile and suitable for a wide range of appli-
cations, sanitation, industrial processes and quality control. These autoclaves can
sterilise solids, with or without being wrapped, liquids, culture media.
5.1 Denitions
5.1.1 Sterilization
Sterilization is the destruction or elimination of all forms of microorganisms, including
spores present in inanimate objects.
5.1.2 Disinfection
Disinfection is the process of the destruction of microorganisim agents. The tempe-
rature used is less than that of sterilization.
5.1.3 Culture media
A growth medium or culture medium is any substance in which microorganisms or
cells can grow and multiply. Microorganisms can therefore be isolated and used in
susceptibility testing. Generally it is produced as dry powder or granular form, but
can also be produced as hydrates and pre-prepared. Should not be used unless they
have been sterilized.
5.1.4 Purge
The purge cycle is when air is eliminated from inside the vessel with the objective of
producing saturated steam vapour.
5.1.5 Saturated steam
Water vapour at a temperature corresponding to the ebullition point of the liquid origin.
5.1.6 Atmospheric purge
The term atmospheric purge is when air is gravimetrically expelled by vapour for a
determined period.

MANUAL DE INSTRUCCIONES CODIGO 80367 REV F 02/2021 Pag.: 20
J.P. SELECTA s.a.u. Autovía A2 Km 585.1 Abrera 08630 (Barcelona) España Tel [phone] Fax [phone]
e-mail: [email protected] - website: http://www.grupo-selecta.com
6 Equipment description
Presoclave III Plus autoclaves belong to a series of saturated vapour autoclaves
that are distinguished for the following features:
1. Arm / joist locking system.
2. Temperature and time electronic control circuit, and process registration. 10 user-
denable programs.
3. Safety locking system that only allows lid opening with pressure 0 bar and a
temperature under 95ºC.
4. Maximum pressure limiter that disconnects the heating element in case of over-
pressure, set at 2.5bar.
5. Limiter thermostat to protect the heating element, set at 160ºC.
6.1 Equipment
- Safety system:
Safety over pressure valve.
Safety pressure switch.
Safety thermostat.
Lid closed detector.
Protective thermal lid cover.
- Chamber and lid made in stainless steel.
- External case made in stainless steel.
- Manual emptying valve.
- Waste water tank connection.
6.2 Features
- Sterilization temperature from 115°C to 134°C.
- Temperature resolution 1ºC.
- Sterilization time from 3 minutes to 180 minutes (3h)
- Time resolution 1 minute.
- Suitable to work with solids and liquids atmospheric purge from 115°C to 134°C.
