SICK SureSense HSE18 Series User manual

OPERATING INSTRUCTION
HSE18(L)
Hybrid photoelectric sensors
de
en
es
fr
it
ja
pl
pt
ru
zh

BETRIEBSANLEITUNG
HSE18(L)
Hybrid-Lichtschranken
de
en
es
fr
it
ja
pl
pt
ru
zh

Beschriebenes Produkt
H18 – SureSense
HSE18
HSE18L
Hersteller
SICK AG
Erwin-Sick-Str. 1
79183 Waldkirch
Deutschland
Fertigungsstandort
SICK Inc.
55438 Minneapolis, MN
USA
Rechtliche Hinweise
Dieses Werk ist urheberrechtlich geschützt. Die dadurch begründeten Rechte bleiben
bei der Firma SICK AG. Die Vervielfältigung des Werks oder von Teilen dieses Werks
ist nur in den Grenzen der gesetzlichen Bestimmungen des Urheberrechtsgesetzes
zulässig. Jede Änderung, Kürzung oder Übersetzung des Werks ohne ausdrückliche
schriftliche Zustimmung der Firma SICK AG ist untersagt.
Die in diesem Dokument genannten Marken sind Eigentum ihrer jeweiligen Inhaber.
© SICK AG. Alle Rechte vorbehalten.
Originaldokument
Dieses Dokument ist ein Originaldokument der SICK AG.
BETRIEBSANLEITUNG
8017854.1HW2/2022-11-14 | SICK B E T R I E B S A N L E I T U N G | HSE18(L) 3
Irrtümer und Änderungen vorbehalten

Inhalt
1.1 Zu diesem Dokument.............................................................. 5
1.2 Zu Ihrer Sicherheit................................................................... 5
1.3 Bestimmungsgemäße Verwendung........................................ 6
1.4 Produktbeschreibung.............................................................. 7
1.5 Betriebs- und Statusanzeigen................................................. 7
1.6 Montage................................................................................... 7
1.7 Elektrische Installation............................................................ 9
1.8 Inbetriebnahme....................................................................... 21
1.9 Störungsbehebung.................................................................. 24
1.10 Demontage und Entsorgung................................................... 25
1.11 Wartung.................................................................................... 25
1.12 Technische Daten.................................................................... 26
1.13 Anhang..................................................................................... 30
BETRIEBSANLEITUNG
4B E T R I E B S A N L E I T U N G | HSE18(L) 8017854.1HW2/2022-11-14 | SICK
Irrtümer und Änderungen vorbehalten

1.1 Zu diesem Dokument
1.1.1 Weiterführende Informationen
Die Produktseite mit weiterführenden Informationen finden Sie unter der SICK ProductID
unter: pid.sick.com/{P/N}.
P/N entspricht der Artikelnummer des Produkts.
Folgende Informationen sind produktabhängig verfügbar:
•Datenblätter
•Dieses Dokument in allen verfügbaren Sprachversionen
•CAD-Daten und Maßzeichnungen
•Zertifikate (z.B. Konformitätserklärung)
•Weitere Publikationen
•Software
•Zubehör
1.1.2 Symbole und Dokumentkonventionen
Warnhinweise und andere Hinweise
GEFAHR
Weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren
Verletzungen führt, wenn sie nicht vermieden wird.
WARNUNG
Weist auf eine möglicherweise gefährliche Situation hin, die zum Tod oder zu schweren
Verletzungen führen kann, wenn sie nicht vermieden wird.
VORSICHT
Weist auf eine möglicherweise gefährliche Situation hin, die zu mittelschweren oder
leichten Verletzungen führen kann, wenn sie nicht vermieden wird.
WICHTIG
Weist auf eine möglicherweise gefährliche Situation hin, die zu Sachschäden führen
kann, wenn sie nicht vermieden wird.
HINWEIS
Hebt nützliche Tipps und Empfehlungen sowie Informationen für einen effizienten und
störungsfreien Betrieb hervor.
Handlungsanleitung
►Der Pfeil kennzeichnet eine Handlungsanleitung.
1. Eine Abfolge von Handlungsanleitungen ist nummeriert.
2. Nummerierte Handlungsanleitungen in der gegebenen Reihenfolge befolgen.
✓Der Haken kennzeichnet ein Ergebnis einer Handlungsanleitung.
1.2 Zu Ihrer Sicherheit
1.2.1 Allgemeine Sicherheitshinweise
Der Anschluss, die Montage und die Konfiguration des Produkts dürfen
nur von geschultem Fachpersonal vorgenommen werden.
BETRIEBSANLEITUNG
8017854.1HW2/2022-11-14 | SICK B E T R I E B S A N L E I T U N G | HSE18(L) 5
Irrtümer und Änderungen vorbehalten

2006/42/EC
NO
SAFETY
Bei diesem Produkt handelt es sich um kein sicherheitsgerichtetes Bauteil
im Sinne der EU-Maschinenrichtlinie.
Installieren Sie das Produkt nicht an Orten, die direkter UV-Strahlung
(Sonnenlicht) oder sonstigen Wettereinflüssen ausgesetzt sind.
Das Produkt ist ausreichend vor Feuchtigkeit und Verschmutzung zu
schützen.
Laserhinweise
HSE18L:
VORSICHT
Eingriffe, Manipulation oder eine unsachgemäße Verwendung kann zu gefährlicher
Exposition gegenüber Laserstrahlung führen.
Die emittierte Lichtstrahlung darf nicht mithilfe zusätzlicher optischer Geräte fokussiert
werden.
LASER
1
Abbildung 1: Laserklasse 1
Dieses Gerät entspricht folgenden Normen:
•EN/IEC 60825-1:2014
•21 CFR 1040.10 und 1040.11 mit Ausnahme von Abweichungen nach Laserhin‐
weis No. 56 vom 08.05.2019.
Der Laser ist augensicher.
Die Laserkennzeichnung befindet sich auf dem Gehäuseaufdruck auf dem Sensor.
1.3 Bestimmungsgemäße Verwendung
Die HSE18 ist eine optoelektronische Einweg-Lichtschranke (im Folgenden als „Licht‐
schranke“ bezeichnet) zur optischen, berührungslosen Detektion von Objekten, Tieren
und Personen. Für den Betrieb werden ein Sender (HS18) und ein Empfänger (HE18)
benötigt. Wird das Produkt für einen anderen Zweck verwendet oder in irgendei‐
ner Weise verändert, erlöschen sämtliche Gewährleistungsansprüche gegenüber der
SICKAG.
Die HSE18L ist eine optoelektronische Einweg-Lichtschranke (im Folgenden als „Licht‐
schranke“ bezeichnet) zur optischen, berührungslosen Detektion von Objekten. Für
den Betrieb werden ein Sender (HS18) und ein Empfänger (HE18) benötigt. Wird das
Produkt für einen anderen Zweck verwendet oder in irgendeiner Weise verändert,
erlöschen sämtliche Gewährleistungsansprüche gegenüber der SICKAG.
Die Lichtschranke entspricht den Anforderungen an die Funksicherheit (EMV) für den
Industriebereich (FunksicherheitsklasseA). Bei Verwendung im Wohnbereich kann das
Gerät Funkstörungen verursachen.
BETRIEBSANLEITUNG
6B E T R I E B S A N L E I T U N G | HSE18(L) 8017854.1HW2/2022-11-14 | SICK
Irrtümer und Änderungen vorbehalten

1.4 Produktbeschreibung
1.5 Betriebs- und Statusanzeigen
2
3
2 3
4
1
1Potentiometereinstellung (wenn
durch die Modellkonfiguration aus‐
gewählt) oder LEDs
2Grüne LED: Versorgungsspannung
aktiv (mit IO-Link, blinkt bei aktiver
IO-Link-Kommunikation)
3Gelbe LED: Status Lichtempfang
(mit IO-Link, bei aktivem Teach-in-
Modus)
4Anzeige der Signalstärke (wenn
durch die Modellkonfiguration aus‐
gewählt)
1.6 Montage
Lichtschranken (Sender und Empfänger) unter Verwendung geeigneter Befestigungs‐
winkel montieren (siehe die SICK Zubehörpalette). Den Sender und Empfänger anei‐
nander ausrichten.
HINWEIS
Beachten Sie das maximal zulässige Anzugsdrehmoment von 0,56Nm.
BETRIEBSANLEITUNG
8017854.1HW2/2022-11-14 | SICK B E T R I E B S A N L E I T U N G | HSE18(L) 7
Irrtümer und Änderungen vorbehalten

HINWEIS
Bei Montage mehrerer Einweg-Lichttaster und Lichtschranken nebeneinander die
Anordnung des Senders (HS18) und Empfängers (HE18) bei jedem zweiten Paar ver‐
tauschen. Außerdem basierend auf dem Lichtfleckdurchmesser des Senders (HS18)
einen ausreichend großen Abstand zwischen den Paaren einhalten. Siehe Abbildung 2
und Tabelle 1.
Receiver
Receiver
Sender
Sender
Sender
Receiver
Abbildung 2: Anordnung mehrerer Einweg-Lichtschranken
Tabelle 1: Lichtfleckdurchmesser
0
300
250
150
50
200
100
1.500 2.000 2.500
01.000500
Lichtfleckgröße in mm
Abstand in mm
Abbildung 3: HSE18-xxxxx3
0
600
300
400
500
100
200
8 1612 20
04
Lichtfleckgröße in mm
Abstand in m
Abbildung 4: HSE18-xxxxx8
BETRIEBSANLEITUNG
8B E T R I E B S A N L E I T U N G | HSE18(L) 8017854.1HW2/2022-11-14 | SICK
Irrtümer und Änderungen vorbehalten

Radius in mm
Vertikal
Horizontal
Abstand in m
0
30
40
50
60
20
10
2010 4030 6050
Maße in mm
Vertikal
1,2
2,0
15,0
50,0
Horizontal
2,2
2,0
7,5
25,0
Schaltabstand
0,3 m
1,5 m
18 m
60 m
Abbildung 5: HSE18L
1.7 Elektrische Installation
Betrieb im I/O-Modus:
Anschluss der Sensoren muss spannungsfrei (UV = 0V) erfolgen. Je nach Anschlussart
sind die folgenden Informationen zu beachten:
– Steckeranschluss: Anschlussbelegung
– Leitung: Aderfarbe
Erst nach Anschluss aller elektrischen Verbindungen die Spannungsversorgung (UV
>0V) anlegen bzw. einschalten.
Die grüne Anzeige-LED an der Oberseite der Lichtschranke leuchtet auf.
Betrieb im IO-Link-Modus: Das Gerät an einen geeigneten IO-Link Master anschließen
und mittels IODD/Funktionsbaustein in den Master oder die Steuerung integrieren. Die
grüne LED am Sensor blinkt. IODD und Funktionsbaustein können auf www.sick.com
unter der Artikelnummer heruntergeladen werden.

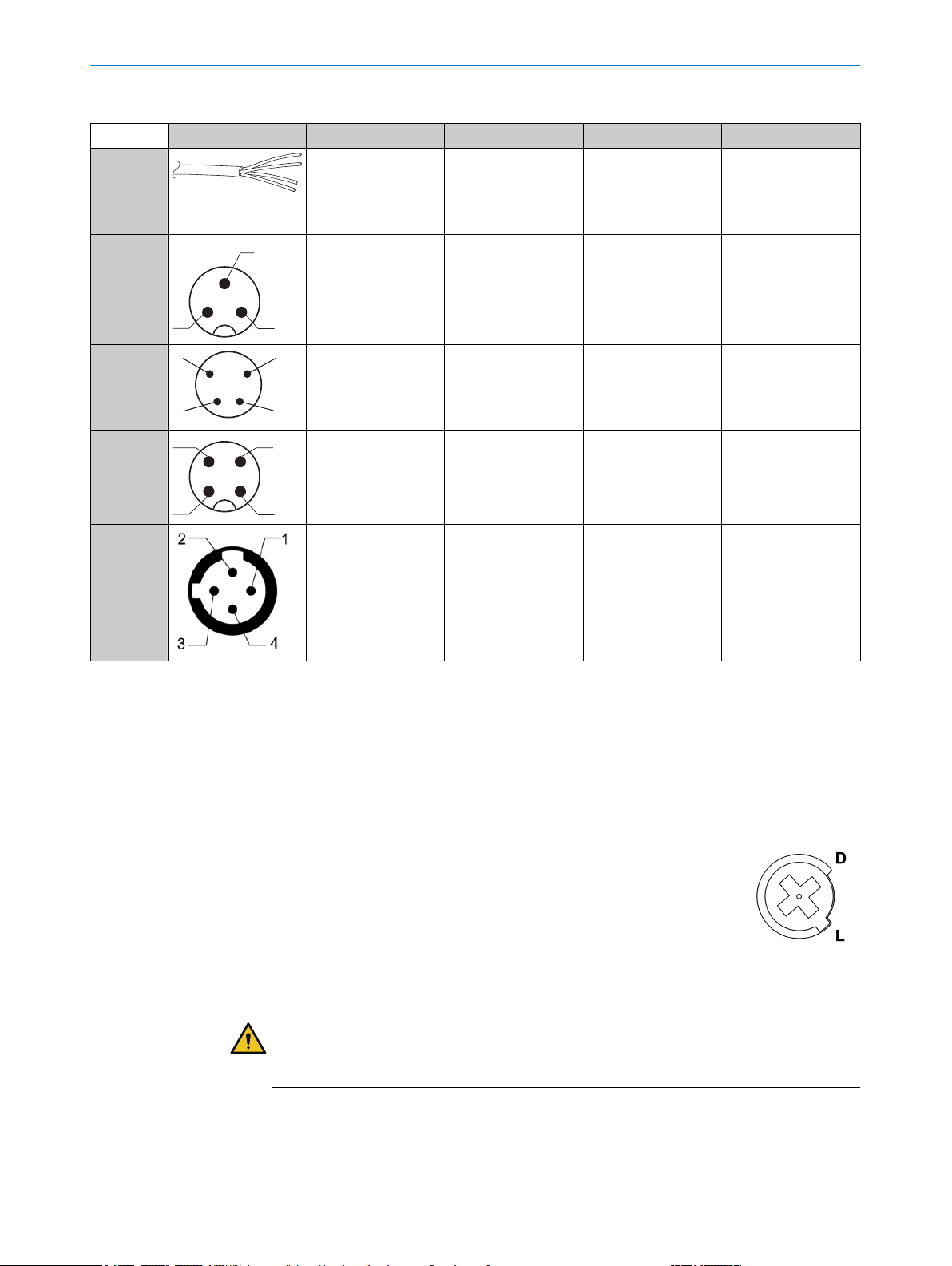

Erläuterung der in Tabelle2 bis5 verwendeten Anschlussterminologie:
BN = braun
WH = weiß
BU = blau
BK = schwarz
n. c. = unbeschaltet
Q1 = Schaltausgang1/IO-Link-Kommunikation
Q2 = Schaltausgang2
L+ = Versorgungsspannung (Uv)
L1 = AC-Versorgungsspannung
M = Bezugserde
N = AC-Bezugserde
Test = Testeingang
L.ON = Hellschaltung
D.ON = Dunkelschaltung
BETRIEBSANLEITUNG
8017854.1HW2/2022-11-14 | SICK B E T R I E B S A N L E I T U N G | HSE18(L) 9
Irrtümer und Änderungen vorbehalten

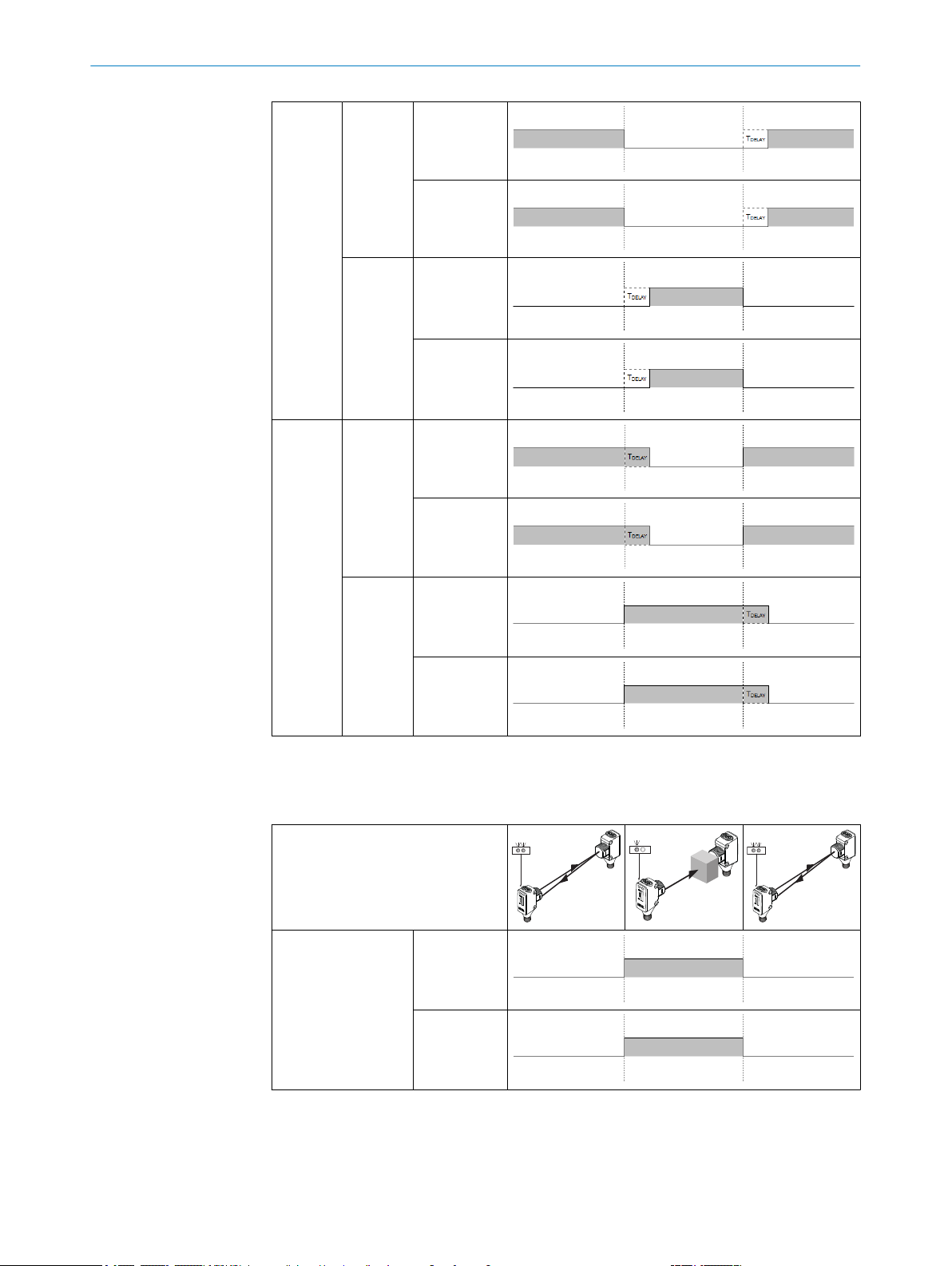

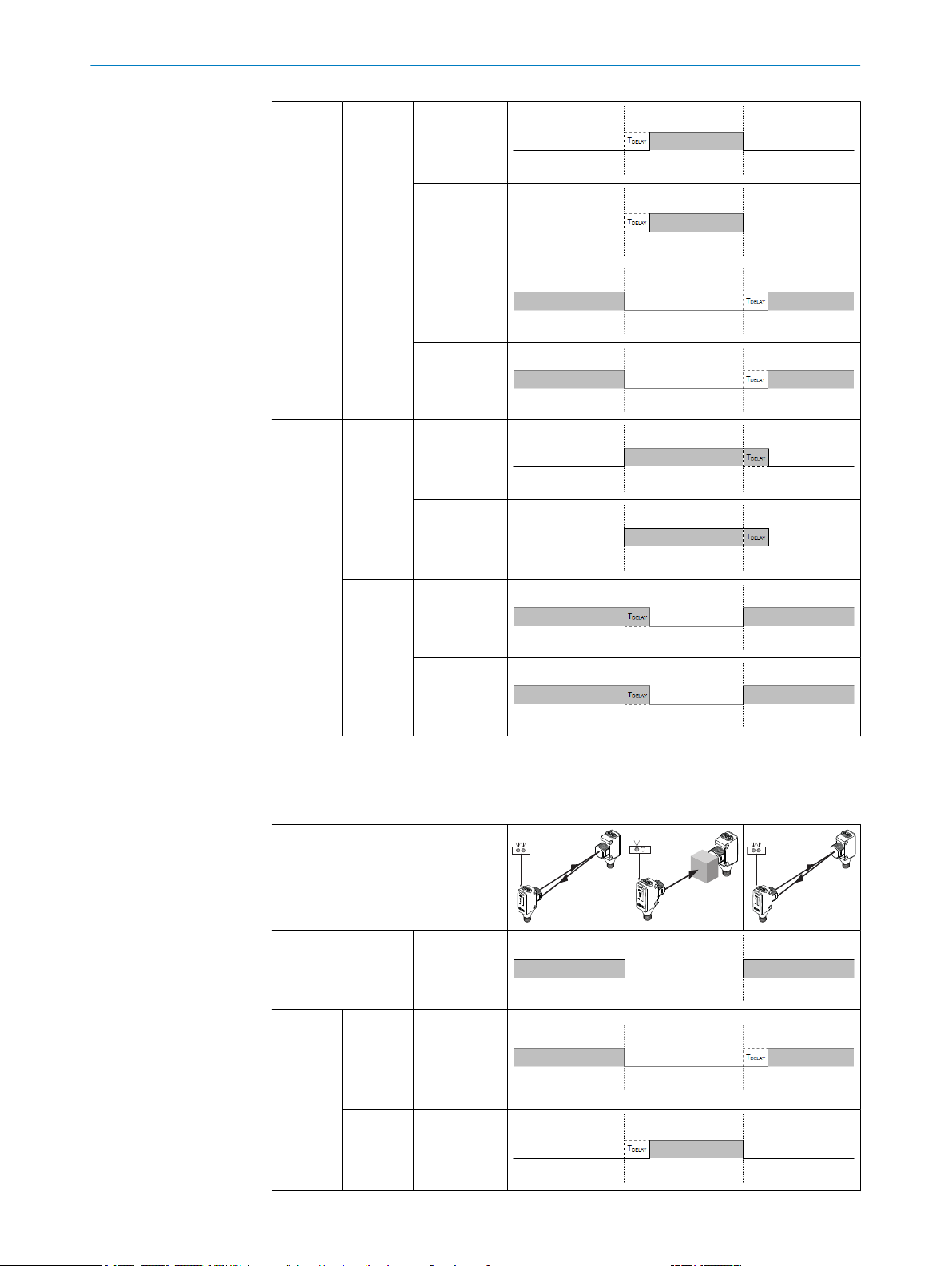

HINWEIS
Die Lichtschrankenausgänge sind möglicherweise mit einer einstellbaren EIN- oder
AUS-Verzögerung ausgestattet. Dies wird durch die Modellkonfiguration angegeben
(Hx18-xxxxx_).

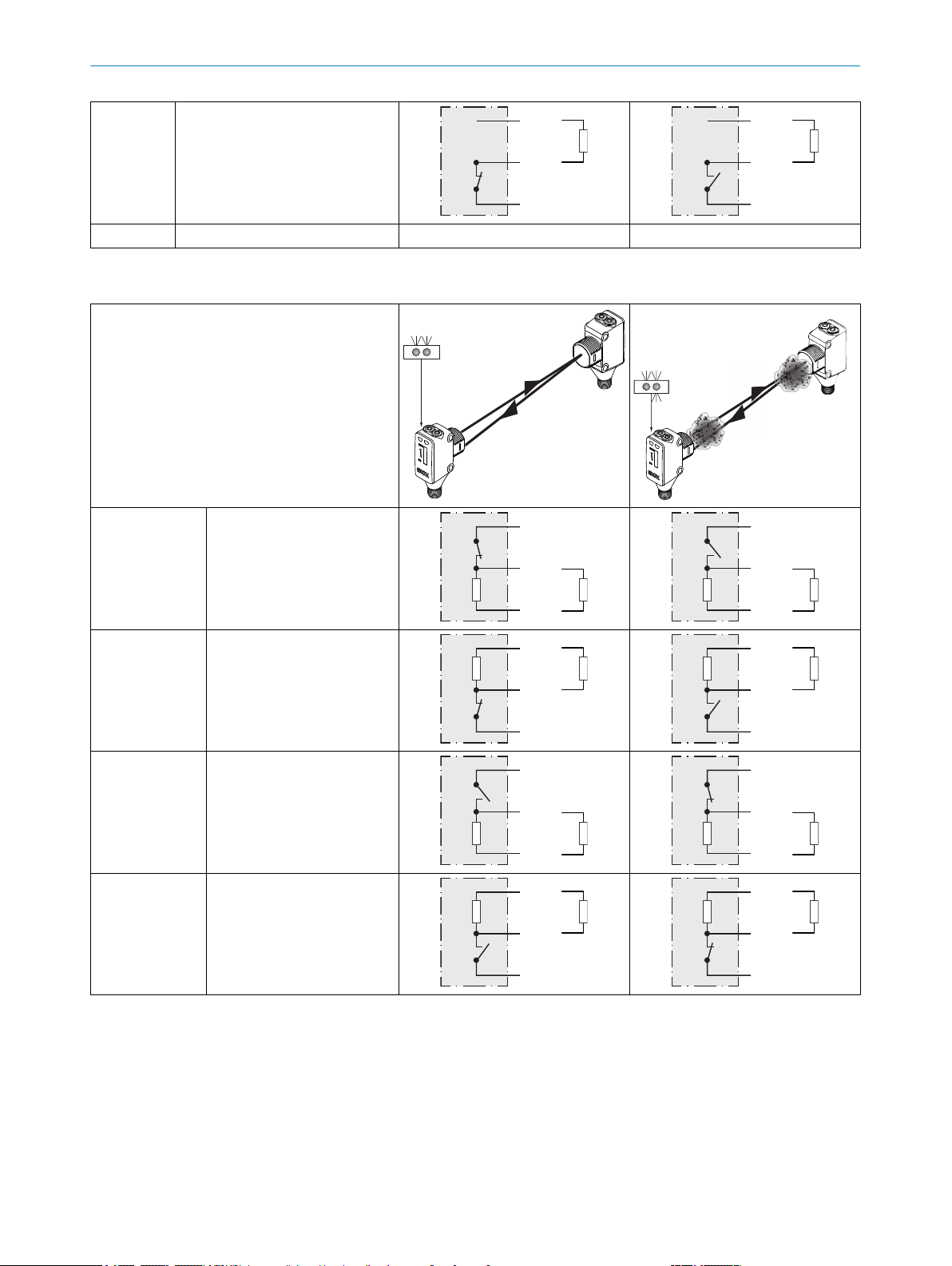

1.7.1 DC-Ausgangsfunktion
Tabelle 2: Ausgangsfunktion
HSE18-_xxxxx
-Axxxxx
Q1 = D.ON, PNP (≤100mA)
+ (L+)
Q
‒ (M)
Load
+ (L+)
Q
‒ (M)
Load
Q2 = D.ON, NPN (≤100mA)
+ (L+)
Q
‒ (M)
Load
+ (L+)
Q
‒ (M)
Load
-Bxxxxx
Q1 = L.ON, PNP (≤100mA)
+ (L+)
Q
‒ (M)
Load
+ (L+)
Q
‒ (M)
Load
Q2 = L.ON, NPN (≤100mA)
+ (L+)
Q
‒ (M)
Load
+ (L+)
Q
‒ (M)
Load
BETRIEBSANLEITUNG
10 B E T R I E B S A N L E I T U N G | HSE18(L) 8017854.1HW2/2022-11-14 | SICK
Irrtümer und Änderungen vorbehalten

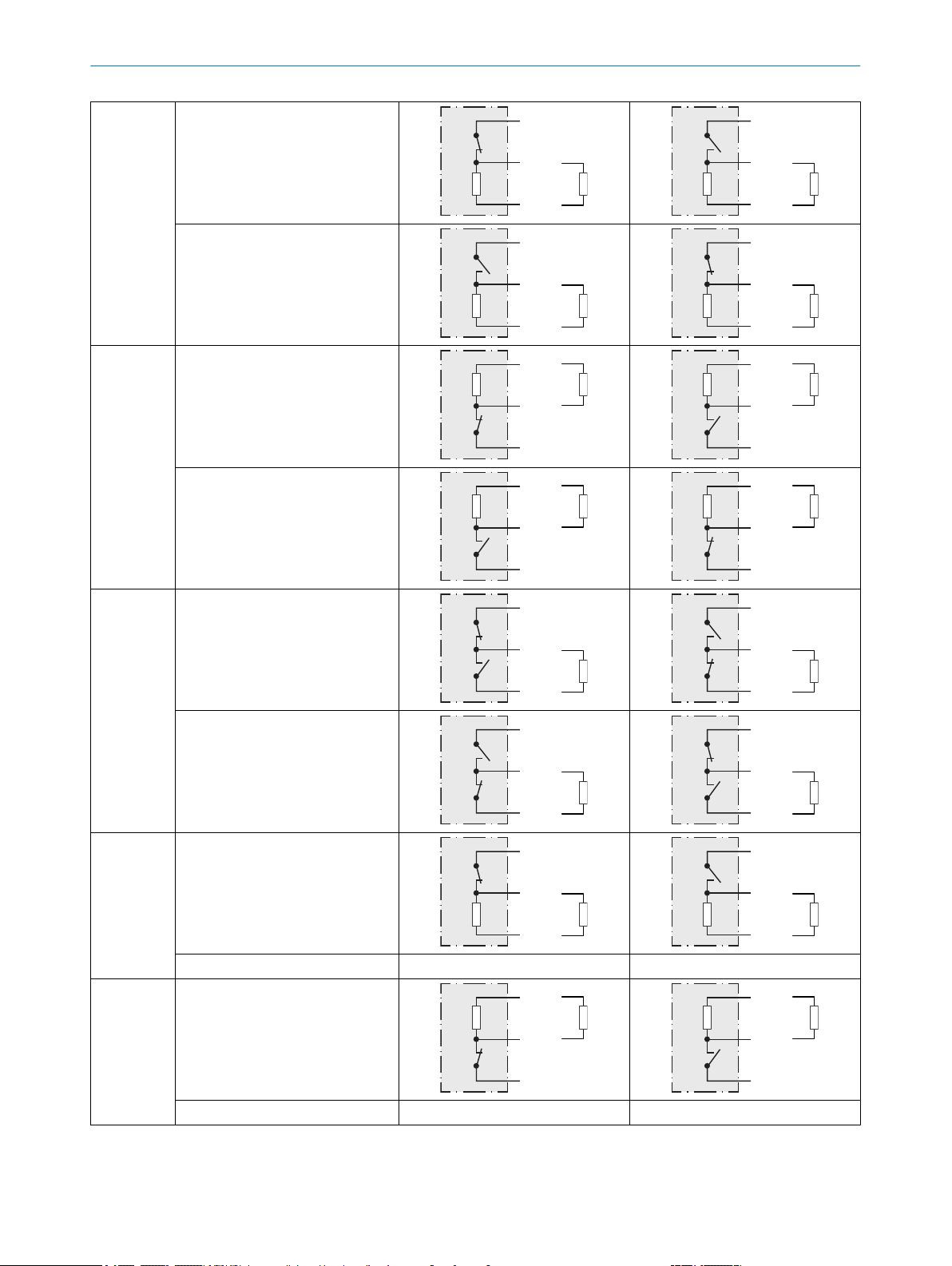

-Pxxxxx
Q1 = L.ON, PNP (≤100mA)
+ (L+)
Q
‒ (M)
Load
+ (L+)
Q
‒ (M)
Load
Q2 = D.ON, PNP (≤100mA)
+ (L+)
Q
‒ (M)
Load
+ (L+)
Q
‒ (M)
Load
-Nxxxxx
Q1 = L.ON, NPN (≤100mA)
+ (L+)
Q
‒ (M)
Load
+ (L+)
Q
‒ (M)
Load
Q2 = D.ON, NPN (≤100mA)
+ (L+)
Q
‒ (M)
Load
+ (L+)
Q
‒ (M)
Load
-Fxxxxx1
Q1 = L.ON, PNP (≤100mA)
+ (L+)
Q
‒ (M)
Load
+ (L+)
Q
‒ (M)
Load
Q2 = D.ON, PNP (≤100mA)
+ (L+)
Q
‒ (M)
Load
+ (L+)
Q
‒ (M)
Load
-Vxxxxx Q1 = L.ON, PNP (≤100mA)
+ (L+)
Q
‒ (M)
Load
+ (L+)
Q
‒ (M)
Load
Q2 = Health, PNP (≤100mA) siehe Tabelle 3, Seite 13 siehe Tabelle 3, Seite 13
-Wxxxxx Q1 = L.ON, NPN (≤100mA)
+ (L+)
Q
‒ (M)
Load
+ (L+)
Q
‒ (M)
Load
Q2 = Health, NPN (≤100mA) siehe Tabelle 3, Seite 13 siehe Tabelle 3, Seite 13
BETRIEBSANLEITUNG
8017854.1HW2/2022-11-14 | SICK B E T R I E B S A N L E I T U N G | HSE18(L) 11
Irrtümer und Änderungen vorbehalten

-Xxxxxx Q1 = D.ON, PNP (≤100mA)
+ (L+)
Q
‒ (M)
Load
+ (L+)
Q
‒ (M)
Load
Q2 = Health, PNP (≤100mA) siehe Tabelle 3, Seite 13 siehe Tabelle 3, Seite 13
-Yxxxxx Q1 = D.ON, NPN (≤100mA)
+ (L+)
Q
‒ (M)
Load
+ (L+)
Q
‒ (M)
Load
Q2 = Health, NPN (≤100mA) siehe Tabelle 3, Seite 13 siehe Tabelle 3, Seite 13
-Gxxxxx Q1 = L.ON, PNP (≤100mA)
+ (L+)
Q
‒ (M)
Load
+ (L+)
Q
‒ (M)
Load
Q2 = Alarm, PNP (≤100mA) siehe Tabelle 3, Seite 13 siehe Tabelle 3, Seite 13
-Hxxxxx Q1 = L.ON, NPN (≤100mA)
+ (L+)
Q
‒ (M)
Load
+ (L+)
Q
‒ (M)
Load
Q2 = Alarm, NPN (≤100mA) siehe Tabelle 3, Seite 13 siehe Tabelle 3, Seite 13
-Jxxxxx Q1 = D.ON, PNP (≤100mA)
+ (L+)
Q
‒ (M)
Load
+ (L+)
Q
‒ (M)
Load
Q2 = Alarm, PNP (≤100mA) siehe Tabelle 3, Seite 13 siehe Tabelle 3, Seite 13
-Kxxxxx Q1 = D.ON, NPN (≤100mA)
+ (L+)
Q
‒ (M)
Load
+ (L+)
Q
‒ (M)
Load
Q2 = Alarm, NPN (≤100mA) siehe Tabelle 3, Seite 13 siehe Tabelle 3, Seite 13
-Mxxxxx Q1 = D.ON, MOSFET (≤100mA)
+ (L1)
Q
‒ (N)
Load
+ (L
Q
‒ (
+ (L1)
Q
‒ (N)
Load
BETRIEBSANLEITUNG
12 B E T R I E B S A N L E I T U N G | HSE18(L) 8017854.1HW2/2022-11-14 | SICK
Irrtümer und Änderungen vorbehalten

-Lxxxxx Q1 = L.ON, MOSFET (≤100mA)
+ (L
Q
‒ (
+ (L1)
Q
‒ (N)
Load
+ (L1)
Q
‒ (N)
Load
-Zxxxxx Spezielle Ausgangsfunktion SICK kontaktieren SICK kontaktieren
1PNP-Ausgangsschema dargestellt; NPN ebenfalls möglich durch Anschluss der Last an + (L+) und Q
Tabelle 3: Alarm/Health-Betrieb
HSE18-_xxxxx
-Vxxxxx
-Xxxxxx Q2 = Health, PNP (≤100mA)
+ (L+)
Q
‒ (M)
Load
+ (L+)
Q
‒ (M)
Load
-Wxxxxx
-Yxxxxx Q2 = Health, NPN (≤100mA)
+ (L+)
Q
‒ (M)
Load
+ (L+)
Q
‒ (M)
Load
-Gxxxxx
-Jxxxxx Q2 = Alarm, PNP (≤100mA)
+ (L+)
Q
‒ (M)
Load
+ (L+)
Q
‒ (M)
Load
-Hxxxxx
-Kxxxxx Q2 = Alarm, NPN (≤100mA)
+ (L+)
Q
‒ (M)
Load
+ (L+)
Q
‒ (M)
Load
BETRIEBSANLEITUNG
8017854.1HW2/2022-11-14 | SICK B E T R I E B S A N L E I T U N G | HSE18(L) 13
Irrtümer und Änderungen vorbehalten

1.7.2 Anschlussbelegung
Tabelle 4: DC, HS, with or without IO Link
HS18- Diagram Pin 1 Pin 2 Pin 3 Pin 4
-x1xxxx
0.2 mm2
24 AWG
+ (L+)
BN
n.c.
WH
- (M)
BU
Test
BK
-x2xxxx
12
3
+ (L+)
BN
-
WH
- (M)
BU
n.c.
BK
-x3xxxx
4
3
2
1
+ (L+)
BN
n.c.
WH
- (M)
BU
Test
BK
-x4xxxx
12
4 3
+ (L+)
BN
n.c.
WH
- (M)
BU
Test
BK
-x5xxxx + (L1) - (N) Q1 n.c.
BETRIEBSANLEITUNG
14 B E T R I E B S A N L E I T U N G | HSE18(L) 8017854.1HW2/2022-11-14 | SICK
Irrtümer und Änderungen vorbehalten

Tabelle 5: DC, HE
HE18- Diagram Pin 1 Pin 2 Pin 3 Pin 4
-x1xxxx
0.2 mm2
24 AWG
+ (L+)
BN
Q2
WH
- (M)
BU
Q1
BK
-x2xxxx
12
3
+ (L+)
BN
-
WH
- (M)
BU
Q
BK
-x3xxxx
4
3
2
1
+ (L+)
BN
Q2
WH
- (M)
BU
Q1
BK
-x4xxxx
12
4 3
+ (L+)
BN
Q2
WH
- (M)
BU
Q1
BK
-x5xxxx + (L1) - (N) Q1 n.c.
1.7.2.1 Hinweise zur UL Zulassung
All housing types are Type 1 enclosure.
1.7.3 Justagen
L/D-Schaltung
Die Lichtschranke kann mit einem Wahlpotentiometer für Hellschal‐
tung oder Dunkelschaltung (L/D) ausgestattet sein.
Hellschaltung wird für den AusgangQ1durch Drehen des Potentiome‐
ters gegen den Uhrzeigersinn bis zum Anschlag ausgewählt. Die Nase
des Potentiometers zeigt zum Buchstaben „L“ auf dem Lichtschran‐
kengehäuse.
Dunkelschaltung wird für den AusgangQ1 durch Drehen des Potentio‐
meters im Uhrzeigersinn bis zum Anschlag ausgewählt. Die Nase des
Potentiometers zeigt zum Buchstaben „D“ auf dem Lichtschrankenge‐
häuse.
VORSICHT
Durch Drehen des Potentiometers über die Anschläge hinaus wird die Lichtschranke
dauerhaft beschädigt.
Wenn antivalente Ausgänge spezifiziert sind (Hx18-Pxxxxx, Hx18-Nxxxxx, Hx18-Fxxxxx),
hat AusgangQ2 stets den gegenteiligen Schaltzustand von AusgangQ1. Folglich ist
AusgangQ2 dunkelschaltend, wenn sich das Potentiometer in der Stellung „L“ befindet,
und hellschaltend, wenn sich das Potentiometer in der Stellung „D“ befindet. Wenn
BETRIEBSANLEITUNG
8017854.1HW2/2022-11-14 | SICK B E T R I E B S A N L E I T U N G | HSE18(L) 15
Irrtümer und Änderungen vorbehalten

bipolare Ausgänge spezifiziert sind (Hx18-Axxxxx, Hx18-Bxxxxx), hat AusgangQ2 stets
den gleichen Schaltzustand wie AusgangQ1. Das L/D-Wahlpotentiometer beeinflusst
keinen Health- oder Alarmausgang (falls spezifiziert).
Tabelle 6: AKTIV-Zustände von AusgangQ1 mit Wahlpotentiometer für Hell-/Dunkelschaltung
(L/D)
HSE18-xxxx_
L/D-Wahlschalter
-xxxxxE
-xxxxxH
-xxxxxI
-xxxxxK
-xxxxxP
Q1 = L.ON
Q1 = D.ON
Zeitverzögerung
Die Lichtschranke kann über eine einstellbare Zeitverzögerung verfü‐
gen. Die Verzögerungszeit wird durch Drehen des 270°-Potentiome‐
ters eingestellt.
Durch Drehen im Uhrzeigersinn in die Stellung „+“ wird die Verzöge‐
rungszeit erhöht (TDELAY). Die maximale Verzögerungszeit wird durch
Drehen im Uhrzeigersinn bis zum Anschlag eingestellt.
Durch Drehen gegen den Uhrzeigersinn in die Stellung „-“ wird die
Verzögerungszeit verringert. Durch Drehen gegen den Uhrzeigersinn
bis zum Anschlag wird keine Verzögerungszeit eingestellt.
VORSICHT
Durch Drehen des Potentiometers über die Anschläge hinaus wird die Lichtschranke
dauerhaft beschädigt.
Der L/D-Wahlschalter kann über eine einstellbare Zeitverzögerung verfügen. Die ein‐
stellbare Zeitverzögerung beeinflusst keinen Health- oder Alarmausgang (falls spezifi‐
ziert).
Tabelle 7: AKTIV-Ausgangszustände für antivalente Ausgangsvarianten mit einstellbarer Zeitverzö‐
gerung
HSE18-Pxxxx_
HSE18-Nxxxx_
HSE18-Fxxxx_
Keine Zeitverzöge‐
rung
Q1 = L.ON
Q2 = D.ON
BETRIEBSANLEITUNG
16 B E T R I E B S A N L E I T U N G | HSE18(L) 8017854.1HW2/2022-11-14 | SICK
Irrtümer und Änderungen vorbehalten

Einstell‐
bare EIN-
Verzöge‐
rung1
-xxxxxC
-xxxxxF
-xxxxxI2
-xxxxxM
Q1 = L.ON
Q2 = D.ON
-xxxxxI3
Q1 = D.ON
Q2 = L.ON
Einstell‐
bare AUS-
Verzöge‐
rung1
-xxxxxD
-xxxxxG
-xxxxxK2
-xxxxxN
Q1 = L.ON
Q2 = D.ON
-xxxxxK3
Q1 = D.ON
Q2 = L.ON
1Die Benennung EIN- oder AUS-Verzögerung gilt für den AusgangQ1.
2L/D-Wahlschalter in der Stellung „L“ für Hellschaltung
3L/D-Wahlschalter in der Stellung „D“ für Dunkelschaltung
Tabelle 8: AKTIV-Ausgangszustände für HSE18-Bxxxx_-Varianten mit einstellbarer Zeitverzöge‐
rung
HSE18-Bxxxx_
Keine Zeitverzöge‐
rung
Q1 = L.ON
Q2 = L.ON
BETRIEBSANLEITUNG
8017854.1HW2/2022-11-14 | SICK B E T R I E B S A N L E I T U N G | HSE18(L) 17
Irrtümer und Änderungen vorbehalten

Einstell‐
bare EIN-
Verzöge‐
rung
-xxxxxC
-xxxxxF
-xxxxxI1
-xxxxxM
Q1 = L.ON
Q2 = L.ON
-xxxxxI2
Q1 = D.ON
Q2 = D.ON
Einstell‐
bare AUS-
Verzöge‐
rung
-xxxxxD
-xxxxxG
-xxxxxK1
-xxxxxN
Q1 = L.ON
Q2 = L.ON
-xxxxxK2
Q1 = D.ON
Q2 = D.ON
1L/D-Wahlschalter in der Stellung „L“ für Hellschaltung
2L/D-Wahlschalter in der Stellung „D“ für Dunkelschaltung
Tabelle 9: AKTIV-Ausgangszustände für HSE18-Axxxx_-Varianten mit einstellbarer Zeitverzöge‐
rung
HSE18-Axxxx_
Keine Zeitverzöge‐
rung
Q1 = D.ON
Q2 = D.ON
BETRIEBSANLEITUNG
18 B E T R I E B S A N L E I T U N G | HSE18(L) 8017854.1HW2/2022-11-14 | SICK
Irrtümer und Änderungen vorbehalten

Einstell‐
bare EIN-
Verzöge‐
rung
-xxxxxC
-xxxxxF
-xxxxxI1
-xxxxxM
Q1 = D.ON
Q2 = D.ON
-xxxxxI2
Q1 = L.ON
Q2 = L.ON
Einstell‐
bare AUS-
Verzöge‐
rung
-xxxxxD
-xxxxxG
-xxxxxK1
-xxxxxN
Q1 = D.ON
Q2 = D.ON
-xxxxxK2
Q1 = L.ON
Q2 = L.ON
1L/D-Wahlschalter in der Stellung „D“ für Dunkelschaltung
2L/D-Wahlschalter in der Stellung „L“ für Hellschaltung
Tabelle 10: AKTIV-Zustände von AusgangQ1 für dunkelschaltende Varianten mit Alarm/Health
und einstellbarer Zeitverzögerung
HSE18-Vxxxx_
HSE18-Wxxxx_
HSE18-Gxxxx_
HSE18-Hxxxx_
Keine Zeitverzöge‐
rung Q1 = L.ON
Einstell‐
bare EIN-
Verzöge‐
rung
-xxxxxC
-xxxxxF
-xxxxxI1
-xxxxxM Q1 = L.ON
-xxxxxI2Q1 = D.ON
BETRIEBSANLEITUNG
8017854.1HW2/2022-11-14 | SICK B E T R I E B S A N L E I T U N G | HSE18(L) 19
Irrtümer und Änderungen vorbehalten

Einstell‐
bare AUS-
Verzöge‐
rung
-xxxxxD
-xxxxxG
-xxxxxK1
-xxxxxN
Q1 = L.ON
-xxxxxK2Q1 = D.ON
1L/D-Wahlschalter in der Stellung „L“ für Hellschaltung
2L/D-Wahlschalter in der Stellung „D“ für Dunkelschaltung
Tabelle 11: AKTIV-Zustände von AusgangQ1 für dunkelschaltende Varianten mit Alarm/Health
und einstellbarer Zeitverzögerung
HSE18-Xxxxx_
HSE18-Yxxxx_
HSE18-Jxxxx_
HSE18-Kxxxx_
Keine Zeitverzöge‐
rung Q1 = D.ON
Einstell‐
bare EIN-
Verzöge‐
rung
-xxxxxC
-xxxxxF
-xxxxxI1
-xxxxxM
Q1 = D.ON
-xxxxxI2Q1 = L.ON
Einstell‐
bare AUS-
Verzöge‐
rung
-xxxxxD
-xxxxxG
-xxxxxK1
-xxxxxN
Q1 = D.ON
-xxxxxK2Q1 = L.ON
1L/D-Wahlschalter in der Stellung „D“ für Dunkelschaltung
2L/D-Wahlschalter in der Stellung „L“ für Hellschaltung
BETRIEBSANLEITUNG
20 B E T R I E B S A N L E I T U N G | HSE18(L) 8017854.1HW2/2022-11-14 | SICK
Irrtümer und Änderungen vorbehalten
