Steren CCTV-972 User manual

3
CCTV-972
Gracias
por la compra de este producto Steren.
Esta Guía Rápida contiene todas las funciones de operación y
solución de problemas necesarias para instalar y operar su
nuevo DVR con disco duro de 500Gb y 4 cámaras Steren.
Por favor revise el manual completamente para estar seguro de
instalar y poder operar apropiadamente este producto.
Para apoyo, compras y todo lo
nuevo que tiene Steren, visite nuestro sitio Web en:
www.steren.com
DVR con disco duro de
500Gb y 4 cámaras

5
CONTENIDO
CARACTERÍSTICAS 7
CARACTERÍSTICAS 7
CONTROLES 8
CONEXIONES 11
GRABACIÓN 13
REPRODUCCIÓN 14
ESPECIFICACIONES 15

7
MENU
PWR
RUN
REC
USB
CARACTERÍSTICAS
El sistema de vigilancia consta de un grabador de video (DVR) con disco duro ya integrado de 500Gb que le permite
grabar hasta 50 días con una resolución de 7cps, y 4 cámaras a color de tecnología CMOS y LEDs infrarrojos para visión
nocturna, con todos los accesorios necesarios para el montaje.
Es ideal para la vigilancia o supervisión de 4 áreas o zonas diferentes de manera simultánea, ya que tiene multiplexor para
poder visualizar las 4 cámaras al mismo tiempo o de manera individual.
El DVR se controla por medio del panel frontal, mouse o control remoto.
Los conectores de video son tipo BNC para la conexión de las cámaras y el convertidor de voltaje alimenta tanto las
cámaras como el DVR
No requiere ningún accesorio adicional.
Cámaras con Visión Nocturna.
DVR con multiplexor incorporado.
Fácil de instalar.
Disco de 500Gb incluido.
CONTENIDO
1 DVR
ENTER
ESCMENU
12 3
45 6
78 9
0
CH1
POWERD EV
CH4
CH2C H3
PTZ PIP QUAD
1 Control remoto
1 apuntador (Mouse)
1 Convertidor de voltaje
1 arnés con plugs invertidos
4 Cámaras

8
1
CONTROLES

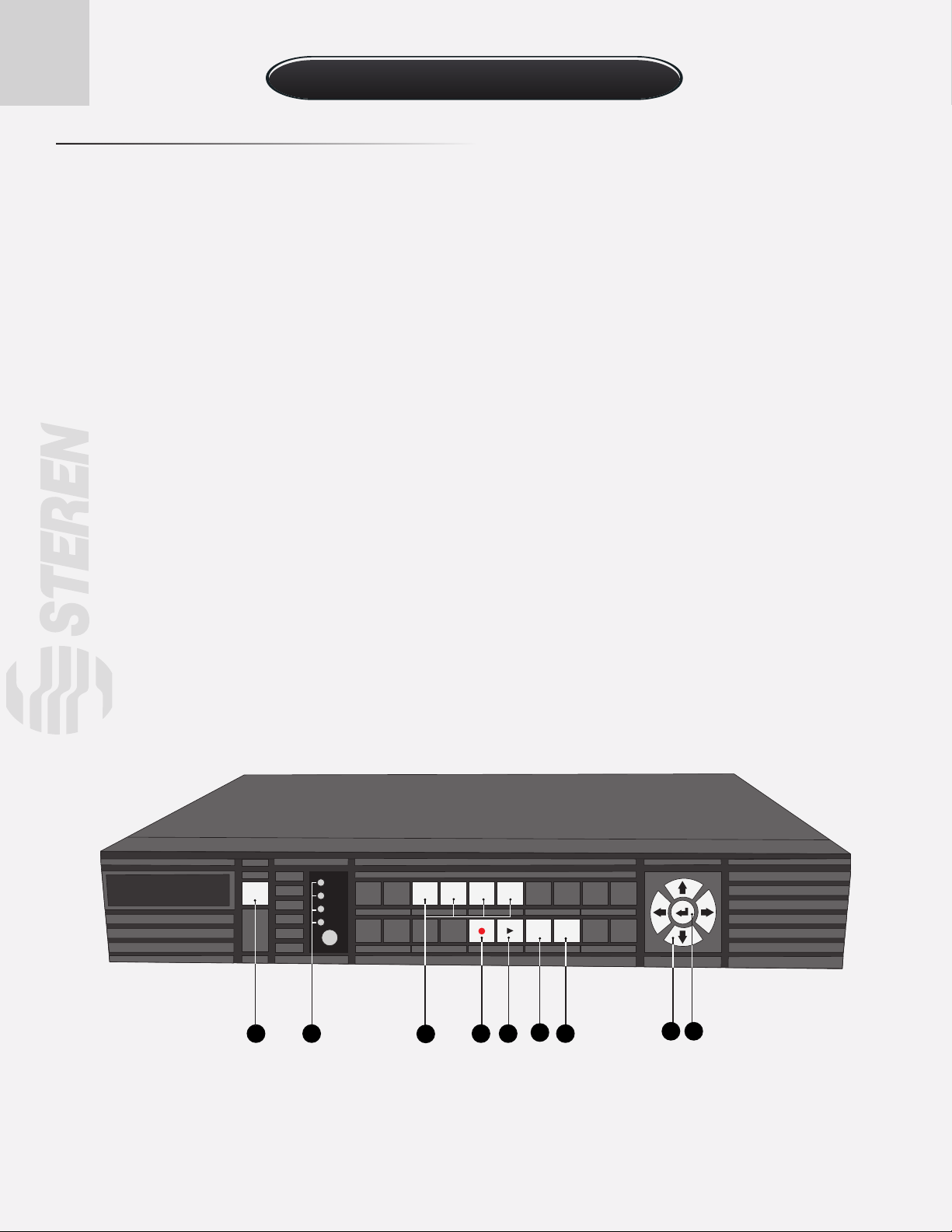

Panel frontal
1.- Menú
Permite entrar al menú principal del DVR.
2.- Selector de cámaras (1 a 4)
Permite elegir la vista individual de las cámaras.
3.- Grabación
Presione para comenzar la grabación.
4.- Reproducir
Presione para buscar un archivo previamente grabado y reproducirlo.
5.- Esc
Presione para salir del menú actual.
6.- Quad
Presione para visualizar 4 cámaras en una sola imagen.
7.-Teclas de navegación
Permite moverse a través de los diferentes menús.
8.- Conrmar
Presione para conrmar una selección.
9.- Indicador de estado
Los indicadores se encenderán dependiendo la actividad que esté en uso: Encendido (PWR), Ejecutar (Run), Grabación
(Rec), USB.
MENU
ESC QUAD
PWR
RUN
REC
USB
9 2 3 4567 8
1 2 3 4

9
Panel posterior
10.- Salida de vídeo
Permite conectar un monitor para la visualización de las imágenes.
11.- Entradas de cámaras
Permite conectar hasta 4 cámaras con conector BNC.
12.- Conector PS/2
Útil para conectar el ratón incluido y poder navegar en los diferentes menús.
13.- Conector USB
Permite conectar una memoria USB para actualización de rmware.
14.- Conector RS-485
Permite conectar alarmas o cámaras PTZ.
15.- Adaptador de corriente
Permite conectar el adaptador de corriente suministrado.
DC 12V
485T+ 485T- 485R+ 485R-
VIN3
VIN4VIN2
VIN1VOUT
USB
PS/2
10 11 12 13 14 15

10
1
23
4
57
89
11 13

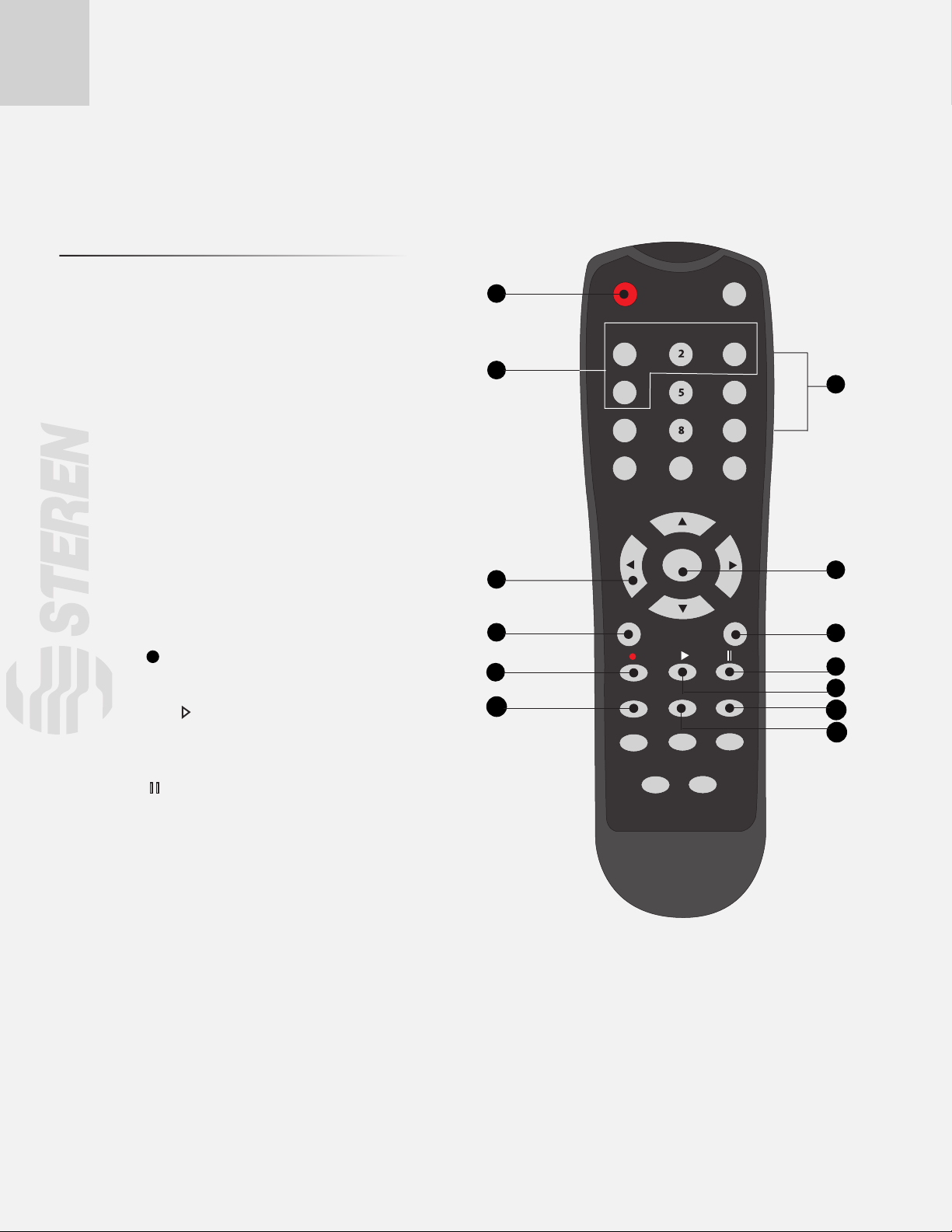

Control remoto
1.- Encendido
2.- CH1, CH2, CH3, CH4
Permite elegir la vista individual de las cámaras.
3.- Teclas numéricas
4.- Teclas de navegación (◄, ▼, ►, ▲)
Permite moverse a través de los diferentes menús.
5.- Menú
Permite entrar al menú principal del DVR.
6.- Conrmar
Presione para conrmar una selección.
7.- Esc
Presione para salir del menú actual.
8.- Grabar ( )
Presione para comenzar la grabación.
9.- Reproducir ( )
Presione para buscar un archivo previamente
grabado y reproducirlo.
10.- Pausa ( )
Hace una pausa durante la reproducción de un
archivo.
11.- PTZ
Permite entrar al menú de cámara PTZ.
12.- PIP
Permite activar la función Picture in Picture.
13.- Quad
Presione para visualizar 4 cámaras en una sola
pantalla.
ENTER
ESCMENU
13
46
79
0
CH1
POWERD EV
CH4
CH2C H3
PTZ PIP QUAD
6
10
12

11

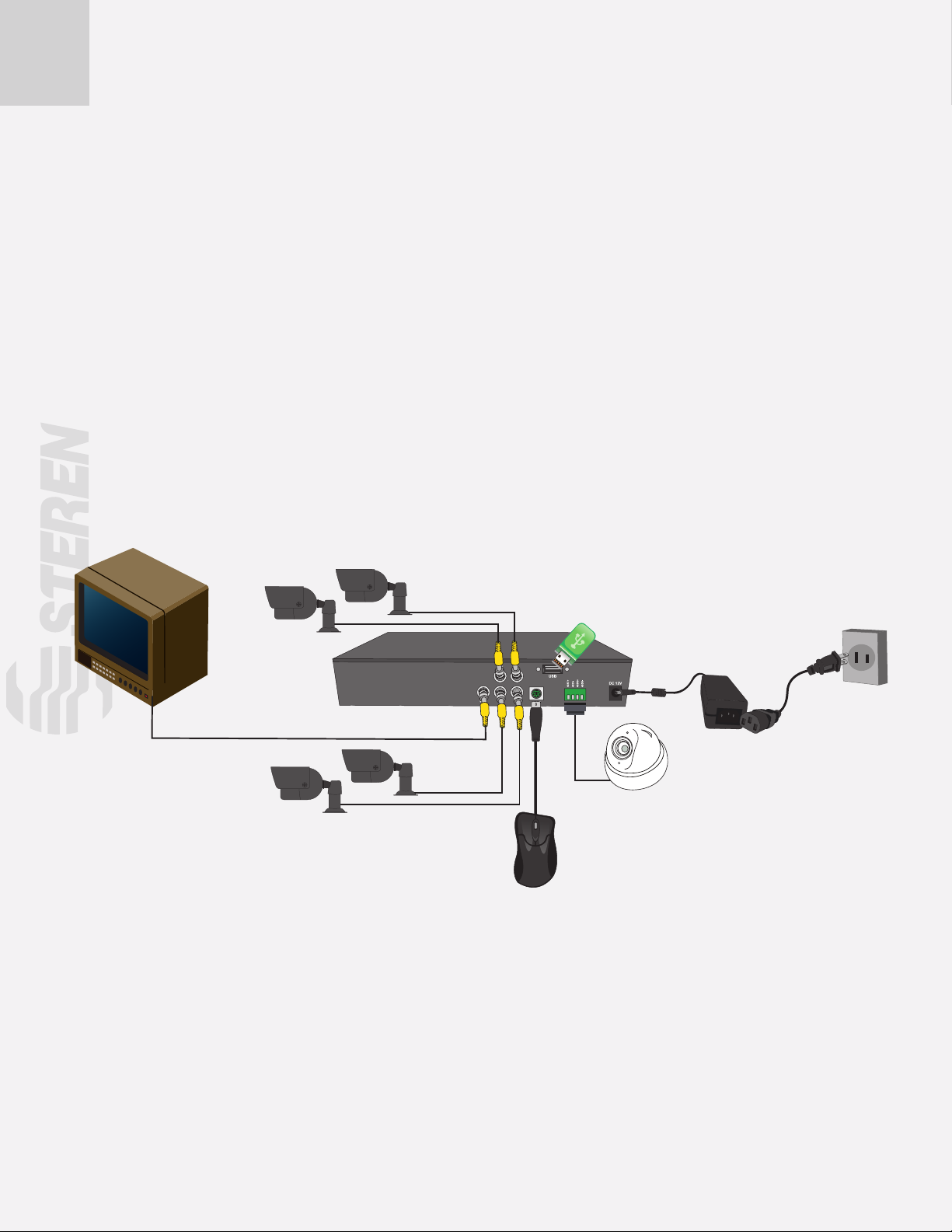

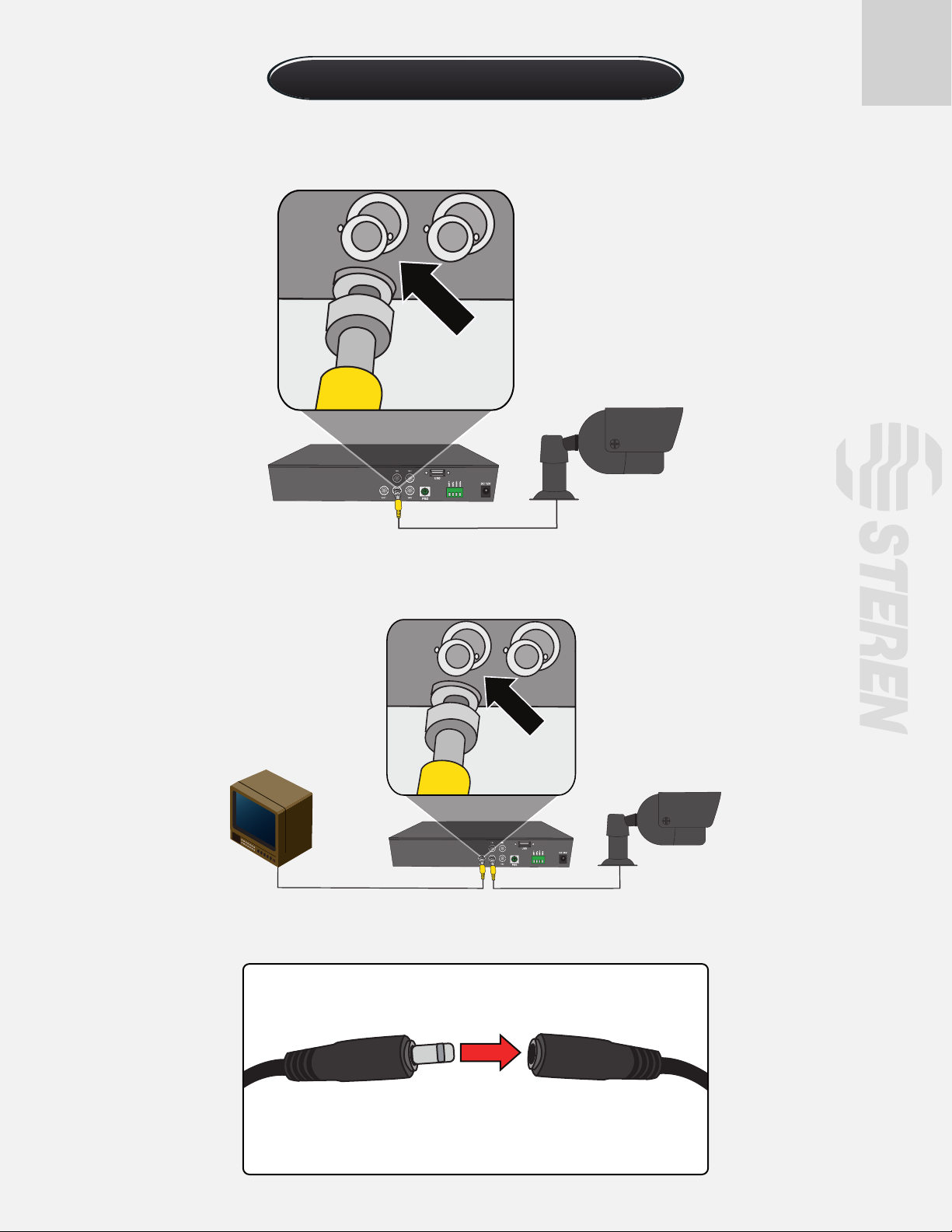

CONEXIONES
1.- Localice las entradas BCN en la parte posterior del grabador.
2.- Conecte la cámara 1 a la entrada denominada VIN1 y así sucesivamente hasta conectar 4 cámaras, si así lo desea.
3.- Conecte un monitor en la entrada VOUT con conector BNC.
4.- Encienda el monitor.
5.- Inserte el adaptador de corriente en la entrada DC12V y el extremo contrario conéctelo a un contacto eléctrico.

12
CÁMARAS
ADAPTADOR
DE CORRIENTE
RATÓN
MEMORIA USB
SALIDA DE VIDEO
(PANTALLA)
CÁMARA
PTZ
El sistema se iniciará y detectará el disco duro con el siguiente mensaje: Checking HDD.............
Se recomienda formatear el disco duro por primera vez, recuerde al formatear el disco duro se perderá toda la información
(en caso de tener información) del disco duro.
Para más detalles diríjase a la sección del submenú “Formateo del disco duro”
6.- Posteriormente en el monitor se desplegarán las 4 cámaras con la fecha y hora.
7.- Para congurar el equipo entre al menú principal, oprimiendo el botón “Menú” (Para mas detalles menú principal
consulta el manual de instrucciones).
CÁMARAS

13
GRABACIÓN
Para comenzar una grabación siga estos pasos:
1.- Encienda el equipo y realice las conguraciones necesarias. (Por ejemplo active las cámaras que desee grabar, calidad
video, velocidad de cuadro por segundo de cada cámara, fecha/hora, etc. Para más detalles diríjase a la sección del Menú
principal).
2.- Una vez realizadas las conguraciones correspondientes presione el botón de Grabación ( ) , en pantalla se mostrará
el siguiente menú:
3.- Seleccione las cámaras que estarán activas para su grabación, utilice el botón de Abajo para Activar (V) o Desactivar
(X) una cámara. Utilice el botón de la Derecha para cambiar a la siguiente opción.
4.- Seleccione la opción OK, y presione el botón de Conrmar para comenzar la grabación, en pantalla se mostrará la
cámara y un indicador en color rojo que señala grabación.
5.- Para detener la grabación, presione el botón de Menú y desactive la cámara repitiendo el paso 3.

14

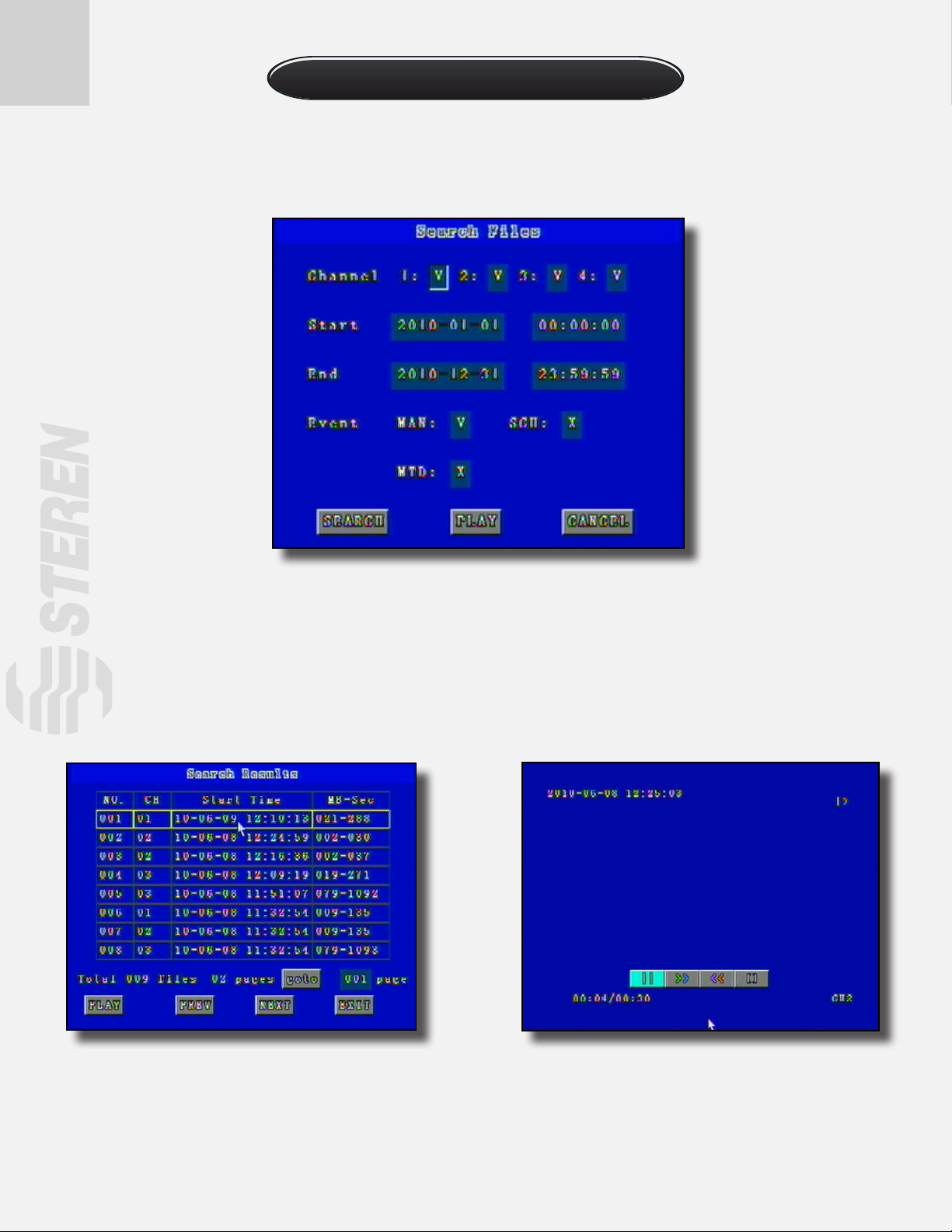

REPRODUCCIÓN
Una vez que ha terminado la grabación, puede reproducir un archivo.
1.- Presione el botón de Reproducir (►), se mostrará la siguiente pantalla:
2.- Deberá elegir canal, hora de inicio, hora de nalización y fecha para comenzar con la búsqueda de archivos.
3.- Una vez que haya encontrado el archivo que desee reproducir, utilice los botones de movimiento para elegir la opción
PLAY, y presione Conrmar para comenzar la reproducción.
4.- Presione ESC para salir de la reproducción.

15
ESPECIFICACIONES
DVR
Alimentación: 12V - - - 4Amax
Cámara
Alimentación: 12V - - - 200mA
Ángulo de visión de 52°
Lente: 6mm
Iluminación: <3Lux@f1, 2
Control Remoto:
Alimentación: 3V - - - (2xAAA)
Convertidor de voltaje
Alimentación: 100-240V~ 50/60Hz 1A
Salida: 12V - - - 4A

1616
PÓLIZA DE GARANTÍA
Esta póliza garantiza el producto por el término de un año en todas sus partes y mano de obra, contra cualquier defecto
de fabricación y funcionamiento, a partir de la fecha de entrega.
CONDICIONES
1.- Para hacer efectiva la garantía, presente ésta póliza y el producto, en donde fue adquirido o en Electrónica Steren
S.A. de C.V.
2.- Electrónica Steren S.A de C.V. se compromete a reparar el producto en caso de estar defectuoso sin ningún cargo al
consumidor. Los gastos de transportación serán cubiertos por el proveedor.
3.- El tiempo de reparación en ningún caso será mayor a 30 días, contados a partir de la recepción del producto en cu-
alquiera de los sitios donde pueda hacerse efectiva la garantía.
4.- El lugar donde puede adquirir partes, componentes, consumibles y accesorios, así como hacer válida esta garantía es
en cualquiera de las direcciones mencionadas posteriormente.
ESTA PÓLIZA NO SE HARA EFECTIVA EN LOS SIGUIENTES CASOS:
1.- Cuando el producto ha sido utilizado en condiciones distintas a las normales.
2.- Cuando el producto no ha sido operado de acuerdo con el instructivo de uso.
3.- Cuando el producto ha sido alterado o reparado por personal no autorizado por Electrónica Steren S.A. de C.V.
El consumidor podrá solicitar que se haga efectiva la garantía ante la propia casa comercial donde adquirió el producto.
Si la presente garantía se extraviara, el consumidor puede recurrir a su proveedor para que le expida otra póliza de ga-
rantía, previa presentación de la nota de compra o factura respectiva.
DATOS DEL DISTRIBUIDOR
Nombre del Distribuidor
Número de serie
Fecha de entrega
Producto: DVR con disco duro de 500Gb y 4 cámaras
Modelo: CCTV-972
Marca: Steren
ELECTRONICA STEREN S.A. DE C.V.
Camarones 112, Obrero Popular, 02840,
México, D.F. RFC: EST850628-K51
STEREN PRODUCTO EMPACADO S.A.
DE C.V.
Biólogo MaximIno Martínez No. 3408 Int.
3 y 4, San Salvador Xochimanca, México,
D.F. 02870,
RFC: SPE941215H43
ELECTRONICA STEREN DEL CENTRO,
S.A. DE C.V.
Rep. del Salvador 20 A y B, Centro,
06000, México. D.F. RFC: ESC9610259N4
ELECTRONICA STEREN DE GUADALA-
JARA, S.A.
López Cotilla No. 51, Centro, 44100, Gua-
dalajara, Jal. RFC: ESG810511HT6
ELECTRONICA STEREN DE MONTER-
REY, S.A.
Colón 130 Pte., Centro, 64000, Monterrey,
N.L. RFC: ESM830202MF8
ELECTRONICA STEREN DE TIJUANA,
S.A. de C.V.
Calle 2a, Juárez 7636, Centro, 22000,
Tijuana, B.C.N. RFC: EST980909NU5
En caso de que su producto presente alguna falla, acuda al centro
de distribución más cercano a su domicilio y en caso de tener
alguna duda o pregunta por favor llame a nuestro Centro de
Atención a Clientes, en donde con gusto le atenderemos en todo lo
relacionado con su producto Steren.
Centro de Atención a Clientes
01 800 500 9000

3
Thank You
on purchasing your new Steren product.
This Quick Guide includes all the feature
operations and troubleshooting necessary
to install and operate your new Steren Four
cameras DVR set. Please review this manual
thoroughly to ensure proper installation and
operation of this product. For support, shopping,
and everything new at Steren, visit our website:
www.steren.com
CCTV-972
Four cameras DVR set
