Trix 21520 User manual

Modell der BR 74
21520

2
Inhaltsverzeichnis:
Seite
Informationen zum Vorbild 4
Sicherheitshinweise 6
Wichtige Hinweise 6
Funktionen 6

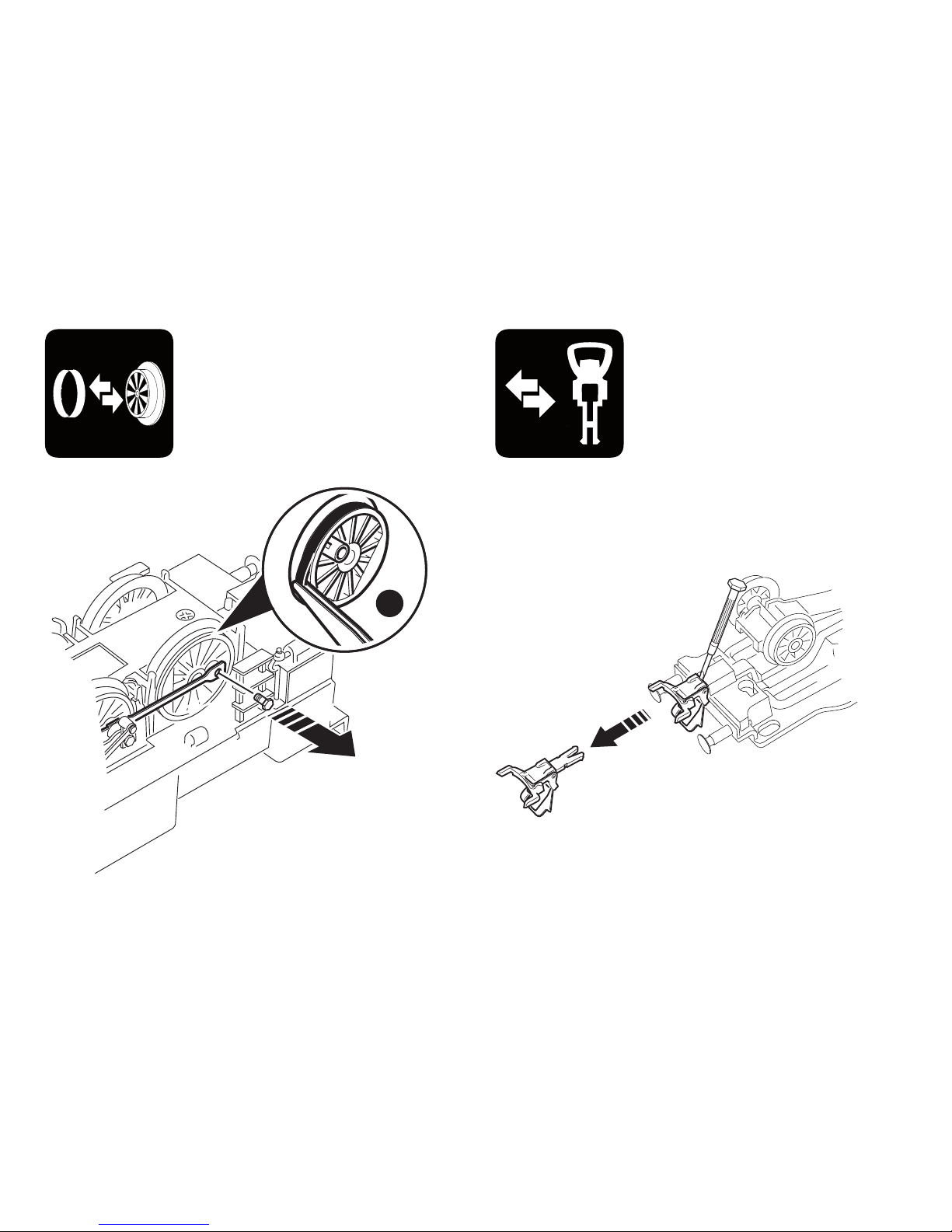

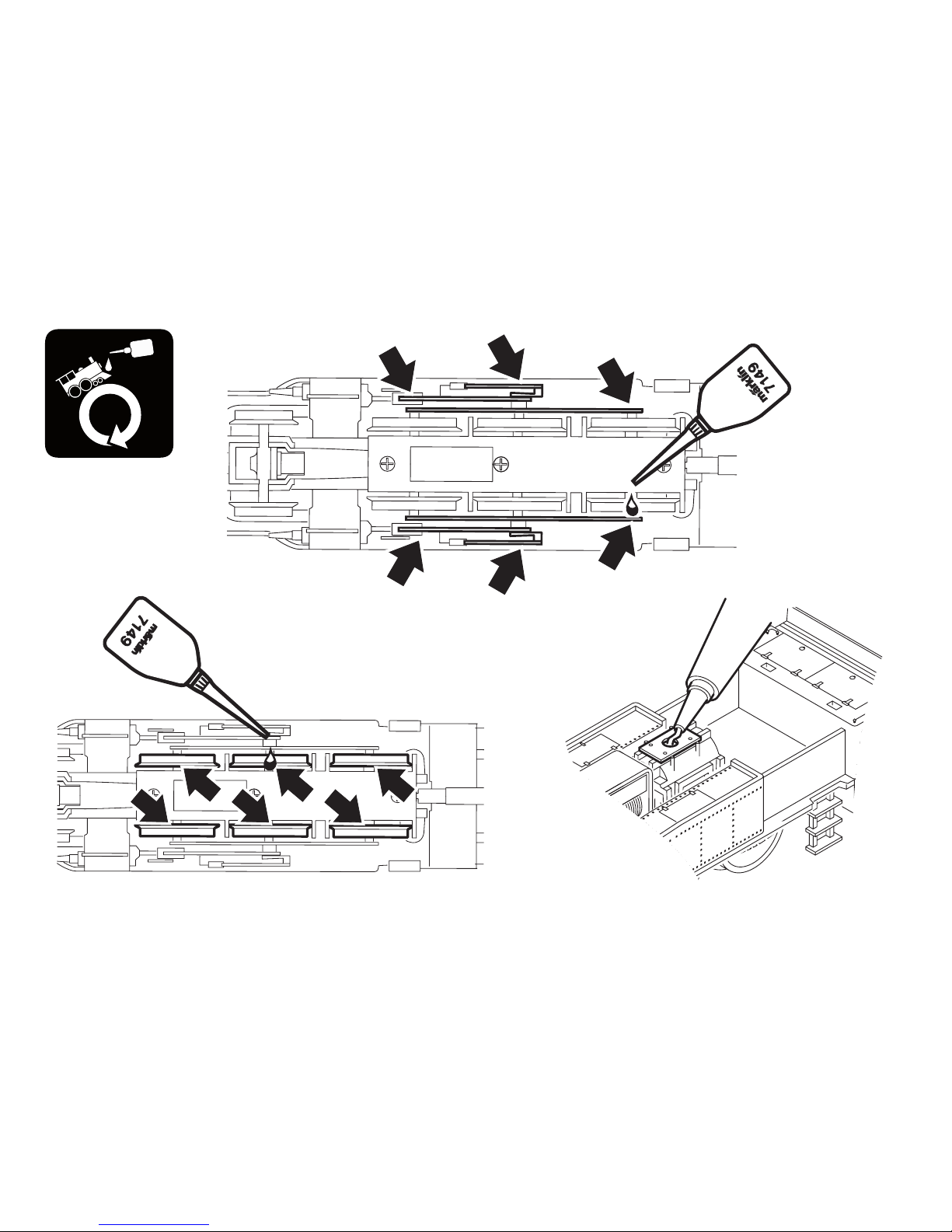

Wartung und Instandhaltung 14
Ersatzteile 18
Table of Contents:
Page
Information about the prototype 4
Safety Notes 7
Important Notes 7
Functions 7
Service and maintenance 14
Spare Parts 18
Sommaire :
Page
Informations concernant la locomotive réelle 5
Remarques importantes sur la sécurité 8
Information importante 8
Fonctionnement 8
Entretien et maintien 14
Pièces de rechange 18
Inhoudsopgave:
Pagina
Informatie van het voorbeeld 5
Veiligheidsvoorschriften 9
Belangrijke aanwijzing 9
Functies 9
Opmerkingen over de werking 14
Aanvullende toebehoren 15
Onderhoud en handhaving 14
Onderdelen 18

3
Indice de contenido:
Página
Aviso de seguridad 10
Notas importantes 10
Funciones 10
El mantenimiento 14
Recambios 18
Indice del contenuto:
Pagina
Avvertenze per la sicurezza 11
Avvertenze importanti 11
Funzioni 11
Manutenzione ed assistere 14
Pezzi di ricambio 18
Innehållsförteckning:
Sida
Säkerhetsanvisningar 12
Viktig information 12
Funktioner 12
Underhåll och reparation 14
Reservdelar 18
Indholdsfortegnelse:
Side
Vink om sikkerhed 13
Vigtige bemærkninger 13
Funktioner 13
Service og reparation 14
Reservedele 18

4
BR 74
1902 wurde die erste der Heißdampf-Tenderlokomotiven vom Typ
T 12 von der Königlichen Eisenbahn-Direktion Berlin in Dienst
gestellt. Sie bewährte sich so gut, dass Hunderte dieser Maschi-
nen bis zur Elektrifizierung der Berliner Stadt- und Ringbahn in
den Zwanziger Jahren des letzten Jahrhunderts im Stadt- und
Vorortverkehr ihren Dienst taten. Im Laufe der Jahre sind die
fast 1000 dieser sehr zuverlässigen Maschinen gebaut worden.
Als sie in Berlin überflüssig wurden, kam sie, inzwischen in die
Baureihe 74 eingruppiert, in verschiedenen Eisenbahn-Direk-
tionen für kurze Personenzugfahrten und im Verschiebedienst
zum Einsatz.
Viele dieser Lokomotiven wurden von derDeutschen Bundes-
bahn noch bis 1967 in ganz Deutschland eingesetzt. Mit ihrem
Dienstgewicht von 70 t konnte die T 12 bei einer Leistung von
870 PSi eine Höchstgeschwindigkeit von 80 km/h in beiden
Fahrtrichtungen erreichen.
BR 74
In 1902 the first superheated steam tank locomotive class T 12,
was placed in service by the Royal Railroad Administration in
Berlin. It proved so successful that hundreds of these units were
used for city and sub service until electrification of the Berlin
Metropolitan Railroad in the 1920’s. Over the years almost 1,000
of these very reliable machines were built. When they became
superfluous in Berlin, they were used by different railroad dis-
tricts for short range passenger service and switching service
and were designated class 74 in the interim.
Many of these locomotives were used by the German Federal
Railroad all over Germany until 1967. The T 12 had a service
weight of 70 tons, an output of 870 horsepower and was able to
reach a maximum of 80 km/h (50 m.p.h.) forward and reverse.

5
BR 74
En 1902 la première loco-tender à vapeur surchauffée du type
T 12 a été construite et livrée à la direction royale des chemins
de fer de Berlin. Ces machines connurent un grand succès. Des
centaines furent livrées jusqu’a l’électrification des chemins
de fer urbains et de la ceinture au cours des années 1920. Elles
assuraient la traction des «Stadtbahnen» ainsi que celle des
trains de banlieue. Près de 1000 machinesde ce type ont été
fabriquées. Devenues superflues à Berlin, elles furent réparties
sur d’autres régions – classées entre-temps dans la série 74 –
pour y assurer le trafic de trains omnibus courts ainsi que des
manoeuvres de triage.
Plusieurs de ces locomotives ont été affectées à la Deutsche
Bundesbahn et les dernières furent mises á la ferraille en 1967.
D’un poids de 70 t, ces machines développaient une puissance
de 870 CV, puissance qui leur permettait d’atteindre la vitesse de
80 km/h tant en marche avant qu’en marche arrière.
BR 74
In 1902 werd de eerste tenderlocomotief met over-verhitte stoom
van het type T 12 door de koninklijke spoorweg directie Berlijn in
dienst gesteld. Ze voldeed zo goed, dat honderden van deze ma-
chines tot deelektificatie van de Berlijnse stad- en ringspoortrein
de jaren twinting hun diensten vervulden in hetstads- en voor-
stadsvervoe. In de loop van de jaren zijn de bijna 1000 exempla-
ren van deze betrouwbare machines gebouwd. Toen ze in Berlijn
overbodigwerden, kwamen ze, inmiddels ondergebracht in de
BR 74, bij diverse spoorwegdirecties voor korte personentreinen
en in de rangeerdienst in gebruik.
Velevan deze locomotieven werden door de Deutsche Bundes-
bahn nog tot 1967 in heel Duitsland ingezet. Met haar dienstge-
wicht van 70 ton en een vermogenvan 870 pk kon de T 12
een maximum snelheid in beide richtingen halen.

6
Sicherheitshinweise
• DieLokdarfnurmiteinemdafürbestimmtenBetriebssystem
eingesetzt werden.
•Analogmax.15Volt=,digitalmax.22Volt~.
• DieLokdarfnurauseinerLeistungsquelleversorgtwerden.
• BeachtenSieunbedingtdieSicherheitshinweiseinderBedie-
nungsanleitung zu Ihrem Betriebssystem.
•FürdenkonventionellenBetriebderLokmussdasAnschluss-
gleis entstört werden. Dazu ist das Entstörset 611 655 zu ver-
wenden. Für Digitalbetrieb ist das Entstörset nicht geeignet.
• ACHTUNG! Funktionsbedingte scharfe Kanten und Spitzen.
•SetzenSiedasModellkeinerdirektenSonneneinstrahlung,
starken Temperaturschwankungen oder hoher Luftfeuchtigkeit
aus.
Wichtige Hinweise
•DieBedienungsanleitungunddieVerpackungsindBestandteil
des Produktes und müssen deshalb aufbewahrt sowie bei
Weitergabe des Produktes mitgegeben werden.
•FürReparaturenoderErsatzteilewendenSiesichbittean
Ihren Trix-Fachhändler.
•http://www.maerklin.com/en/imprint.html
•GewährleistungundGarantiegemäßderbeiliegendenGaran-
tieurkunde.
Funktionen
•DasModellistfürdenBetriebaufH0-Zweileiter-Gleich-
strom-Systemen (Gleisen nach NEM) mit herkömmlichen
Gleichstrom-Fahrpulten vorgesehen.
•DieseLokomotiveistmiteinerTrix-SchnittstellefürDigital-
betrieb ausgestattet und kann mit dem Märklin-Fahrzeug-
Decoder 60942 nachgerüstet werden.
•Trix-TriebfahrzeugedürfenaufDigitalanlagennichtohne
eingebauten Lokdecoder betrieben werden (Beschädigung
des Motors möglich!).
•BefahrbarerMindestradius360mm.

7
Functions
•ThismodelisdesignedforoperationwithH02-rail
DC systems (track according to NEM standards) with conven-
tional DC power packs.
•ThislocomotivecomesequippedwithaTrixconnectorfor
digital operation and can have the Märklin locomotive decoder
60942 installed in it.
•Trixmotorvehiclesmustnotbeoperatedondigitalsystems
without an built-in engine decoder (Motor can be damaged!).
•Minimumradiusforoperationis360mm/14-3/16“.
Safety Notes
• Thislocomotiveisonlytobeusedwiththeoperatingsystemit
is designed for.
•Analogmax.15VoltsDC,digitalmax.22voltsAC.
• Thislocomotivemustnotbesuppliedwithpowerfrommore
than one power pack.
• Pleasemakenoteofthesafetynotesintheinstructionsfor
your operating system.
•Thefeedertrackmustbeequippedtopreventinterference
with radio and television reception, when the locomotive is
to be run in conventional operation. The 611 655 interference
suppression set is to be used for this purpose. The interfe-
rence suppression set is not suitable for digital operation.
• WARNING! Sharp edges and points required for operation.
•Donotexposethemodeltodirectsunlight,extremechanges
in temperature, or high humidity.
Important Notes
•Theoperatinginstructionsandthepackagingareacompo-
nent part of the product and must therefore be kept as well as
transferred along with the product to others.
•PleaseseeyourauthorizedTrixdealerforrepairsorspare
parts.
•http://www.maerklin.com/en/imprint.html
• Thewarrantycardincludedwiththisproductspeciesthe
warranty conditions.

8
Remarques importantes sur la sécurité
• Lalocomotivenepeutêtreutiliséequ‘aveclesystème
d‘exploitationindiqué.
•Analogiquemax.15Volts=,digitalmax.22volts~.
• Lalocomotivenepeutpasêtrealimentéeélectriquementpar
plusd‘unesourcedecourantàlafois.
• Ilestimpératifdetenircomptedesremarquessurla
sécuritédécritesdanslemoded‘emploidevotresystème
d‘exploitation.
•
Pour l’exploitation de la locomotive en mode conventionnel, la
voiederaccordementdoitêtredéparasitée.Aceteffet,utiliser
le set de déparasitage réf. 611 655. Le set de déparasitage ne
convient pas pour l’exploitation en mode numérique.
• ATTENTION! Pointes et bords coupants lors du fonctionnement
du produit.
•Nepasexposerlemodèleàunensoleillementdirect,àde
fortesvariationsdetempératureouàuntauxd‘humidité
important.
Information importante
•Lanoticed‘utilisationetl’emballagefontpartieintégrantedu
produit;ilsdoiventdoncêtreconservéset,lecaséchéant,
transmis avec le produit.
•Pourtouteréparationouremplacementdepièces,adressez
vous à votre détaillant-spécialiste Trix.
•http://www.maerklin.com/en/imprint.html
• Garantielégaleetgarantiecontractuelleconformémentau
certificat de garantie ci-joint.
Fonctionnement
•Lemodèleréduitestdestinéàêtreutilisésurtouslesréseaux
à deux rails à courant continu (voies selon normes NEM) avec
des transformateurs-régulateurs traditionnels délivrant du
courant continu.
•Cettelocomotiveestéquipéed’uneinterfaceTrixpour
l’exploitationnumériqueetpeutêtreéquipéeultérieurement
des décodeurs de véhicule Märklin (60942).
•NepasfairemarcherlesvéhiculesmotorisésTrixsurdesdispo-
sitifs numériques sans avoir installé auparavant un décodeur de
locomotive(lemoteurpeutêtreendommagé!).
•Rayonminimald’inscriptionencourbe360mm.

9
Veiligheidsvoorschriften
• Delocmagalleenmeteendaarvoorbestemdbedrijfssysteem
gebruikt worden.
•Analoogmax.15Volt=,digitaalmax.22Volt~.
• Delocmagnietvanuitmeerdanéénstroomvoorziening
gelijktijdig gevoed worden.
• Leesookaandachtigdeveiligheidsvoorschriftenindege-
bruiksaanwijzing van uw bedrijfssysteem.
•Voorhetconventionelebedrijfmetdelocdientdeaansluitrail
te worden ontstoort. Hiervoor dient men de ontstoor-set 611 655
te gebruiken. Voor het digitale bedrijf is deze ontstoor-set niet
geschikt.
• OPGEPAST! Functionele scherpe kanten en punten.
•Stelhetmodelnietblootaanindirectezonnestraling,sterke
temperatuurwisselingen of hoge luchtvochtigheid.
Belangrijke aanwijzing
•Degebruiksaanwijzingendeverpakkingzijneenbestanddeel
van het product en dienen derhalve bewaard en meegeleverd
te worden bij het doorgeven van het product.
•VoorreparatiesenonderdelenkuntzichtotuwTrixhandelaar
wenden.
•http://www.maerklin.com/en/imprint.html
• Vrijwaringengarantieovereenkomstighetbijgevoegdegaran-
tiebewijs.
Functies
•Ditmodelisgeschiktvoorhetgebruikoptwee-rail-gelijk-
stroom systemen (rails volgens NEM) en kan met gebruikelijke
rijregelaars bestuurd worden.
•DezelocomotiefisuitgerustmeteenTrix-stekkerbusvoor
digitaalbedrijf en kan voorzien worden van een Märklin-locde-
coder (60942).
•Trixlocomotievenmogennietopdigitaleinstallatieszonder
ingebouwde locdecoders worden gebruikt (De motor kan
beschadigt worden!).
•Minimaleteberijdenradius:360mm.

10
Aviso de seguridad
• Lalocomotorasolamentedebefuncionarenelsistemaquele
corresponda.
•Analógicasmax.15Voltios=,digitalesmax.22voltios~.
• Lalocomotoranodeberárecibircorrientemásquedeunsolo
punto de abasto a la vez.
• Observenecesariamentelosavisosdeseguridadindicadosen
las instrucciones correspondientes a su sistema de funciona-
miento.
•Paraelfuncionamientoconvencionaldelalocomotoradeben
suprimirselasinterferenciasenlavíadeconexióndela
alimentación.Paraellodebeemplearseelsetsupresorde
interferencias 611 655.
• ¡ATENCIÓN! Esquinas y puntas afiladas condicionadas a la
función.
•Noexponerelmodeloenminiaturaalaradiaciónsolardirec-
ta, a oscilaciones fuertes de temperatura o a una humedad del
aire elevada.
Notas importantes
•Lasinstruccionesdeempleoyelembalajeformanparte
íntegra del producto y, por este motivo, deben guardarse y
entregarse junto con el producto en el caso de venderlo o
transmitirlo a otro.
•Encasodeprecisarunareparaciónopiezasderecambio,
rogamos ponerse en contacto con su distribuidor Trix.
•http://www.maerklin.com/en/imprint.html
• Responsabilidadygarantíaconformealdocumentodegaran-
tía que se adjunta.
Funciones
•Elfuncionamientodeestemodeloestáprevistoparavías
H0 de dos carriles (norma NEM) de corriente continua con
transformadores conventionales.
•EstalocomotoraestáequipadaconunainterfazTrixpara
funcionamiento en Digital y puede equiparse posteriormente
con los decoders para vehículos Märklin (60942).
•LaslocomotorasyautomotoresTrixquenotenganmontado
el decoder no deben circular en instalaciones Digital (¡puede
dañar el motor!).
•Radiomínimodescribible360mm.

11
Avvertenze per la sicurezza
•Talelocomotivadevevenireimpiegatasoltantoconunsistema
di esercizio prestabilito a questo scopo.
• Analogicomax.15Volt=,digitalemax.22Volt~.
• Lalocomotivanondevevenirealimentatanellostessotempo
con più di una sorgente di potenza.
• Vogliateprestareassolutamenteattenzionealleavvertenze
di sicurezza nelle istruzioni di impiego per il Vostro sistema di
funzionamento.
•Perilfunzionamentotradizionaledellalocomotivailbinariodi
alimentazione deve essere protetto dai disturbi. A tale scopo
si deve impiegare il corredo antidisturbi 611 655. Tale corredo
antidisturbi non è adatto per il funzionamento Digital.
• AVVERTENZA! Per motivi funzionali i bordi e le punte sono
spigolosi.
•Nonesponetetalemodelloadalcunirraggiamentosolare
diretto, a forti escursioni di temperatura oppure a elevata
umidità dell’aria.
Avvertenze importanti
•Leistruzionidiimpiegoel’imballaggiocostituisconoun
componente sostanziale del prodotto e devono pertanto venire
conservati nonché consegnati insieme in caso di ulteriore
cessione del prodotto.
•Perleriparazioniolepartidiricambio,contrattareilrivendito-
re Trix.
•http://www.maerklin.com/en/imprint.html
• Prestazionidigaranziaegaranziainconformitàall’accluso
certificato di garanzia.
Funzioni
•TalemodelloèprevistoperilfunzionamentosusistemiH0a
due rotaie in corrente continua (binari secondo norme NEM)
con i preesistenti regolatori di marcia per corrente continua.
•Questalocomotivaèequipaggiataconun’interfacciaTrixper
funzionamento digitale è può venire in seguito equipaggiata
con i Decoder Märklin da motrici (60942).
•ImezziditrazioneTrixnondevonoessoreimpiegatisugli
impianti Digital senza un Decoder da locomotive incorporato
(puo vorificarsi un dannegiamento del motore!).
•Raggiominimopercorribile360mm.

12
Säkerhetsanvisningar
• Loketfårendastkörasmeddärtillavsettdriftsystem.
•Analogmax.15Volt=,digitalmax.22Volt~.
• Loketfårintesamtidigtförsörjasavmeränenkraftkälla.
• Beaktaalltidsäkerhetsanvisningarnaibruksanvisningensom
hör till respektive driftsystemet.
•Närdenmotorförseddalokdelenskakörasmedkonventionell
drift måste anlutningsskenan vara avstörd. Till detta använder
man anslutningsgarnityr 611 655 med avstörning och över-
belastningsskydd. Avstörningsskyddet får inte användas vid
digital körning.
• VARNING! Funktionsbetingade vassa kanter och spetsar.
•Modellenfårinteutsättasfördirektsolljus,häftigatempera-
turväxlingar eller hög luftfuktighet.
Viktig information
•Bruksanvisningenochförpackningenärendelavprodukten
och måste därför sparas och alltid medfölja produkten.
•KontaktadinTrix-handlareförreparationerellerreservdelar.
•http://www.maerklin.com/en/imprint.html
• Garantivillkorframgåravbifogadegarantibevis.
Funktioner
•Dennamodelläravseddförkörningmedtraditionella
likströmskörpult på H0-tvåledarlikströmssystem (spår enligt
NEM).
•DessalokärutrustademedettTrix-gränssnittfördigitaldrift
och kan i efterhand förses med Märklin-fordonsdekodrar
(60942).
•TrækkendeenhederfraTrixmåIKKEsættesidriftpådigitalan-
læg uden indbygget lokomotiv-decoder (Beskadigelse af motor
er mulig!).
•Kanköraspåenminstaradieav360mm.

13
Vink om sikkerhed
• Lokomotivetmåkunanvendesmedetdriftssystem,derer
beregnet dertil.
•Analogmax.15Volt=,digitalmax.22volt~.
• Lokomotivetmåikkeforsynesframereendénstrømkildead
gangen.
• Værunderalleomstændighederopmærksompådevinkom
sikkerhed, som findes i brugsanvisningen for Deres driftssy-
stem.
•Vedkonventioneldriftaflokomotivetskaltilslutningssporet
støjdæmpes.Dertilskalanvendesstøjdæmpningssættet
611655.Støjdæmpningssætteterikkeegnettildigitaldrift.
• ADVARSEL! Skarpe kanter og spidser pga. funktionen.
•Modellenmåikkeudsættesfordirektesollys,storetemperatu-
rudsvingellerhøjluftfugtighed.
Vigtige bemærkninger
•Betjeningsvejledningogemballagehørertilproduktetogskal
derforgemmesogmedfølge,hvisproduktetgivesvideretil
andre.
•AngåendereparationerellerreservedelebedesDehenvende
Dem til Deres Trix-forhandler.
•http://www.maerklin.com/en/imprint.html
• Garantiifølgevedlagtegarantibevis.
Funktioner
•ModellenerberegnettilanvendelsepåH0-toleder-
jævnstrømssystemer(sporifølgeNEM)medalmindelige
jævnstrøms-styrepulter.
•DettelokomotiverudstyretmedenTrix-grænseadetildigital-
driftogkanudvidesmedMärklin-køretøjsdekoderne(60942).
•TrixmotorvagnarfårpåDigitalanläggningarejkörasutan
inbyggd lokdekoder (Motorn kan skadas!).
•Farbarmindsteradius360mm.

14
5.






15



!!


16
3.2.
1.
2.

17
40h
Trix
66626

18
9 9
9
7
3
1
2
26
9
8
8
9
10
10
19
19
21
21
11
14
14
13
15
11
12
16
17
17
17
4
5
20
8
4
18
Details der Darstellung können von dem Modell abweichen.

19
1 Leitungen u. Ventile E149 681
2 Pumpe u. Aggregate E139 977
3 Dachaufsatz E138 202
4 Schraube E138 196
5 Schraube E138 197
6 Analogstecker E143 838
7 Beleuchtung vorne E138 293
8 Laternen E182 407
9 Glasteile E139 978
10 Kurzkupplung E701 630
11 Kuppelstangen E181 461
12 Feder E138 230
13 Schraube E129 450
14 Schraube E129 451
15 Distanzring E138 277
16 Bremsattrappe E139 957
17 Schraube E138 238
18 Schraube E137 988
19 Vorlaufgestell E139 732
20 Schraube E138 294
21 Haftreifen E129 408
Hinweis:EinigeTeilewerdennurohneodermitandererFarbgebungangeboten.
Teile, die hier nicht aufgeführt sind, können nur im Rahmen einer Reparatur im Märklin-Reparatur-Service repariert werden.

178726/0412/Ha1Ef
Änderungen vorbehalten
© by Gebr. Märklin & Cie. GmbH
Gebr. Märklin & Cie. GmbH
Stuttgarter Straße 55 - 57
73033 Göppingen
Deutschland
www.trix.de www.maerklin.com/en/imprint.html
