Trix Ue User manual

Modell der Rangierlok Reihe Ue
22387

2
Inhaltsverzeichnis: Seite
Informationen zum Vorbild 4
Sicherheitshinweise 6
Wichtige Hinweise 6
Funktionen 6
Betriebshinweise 14

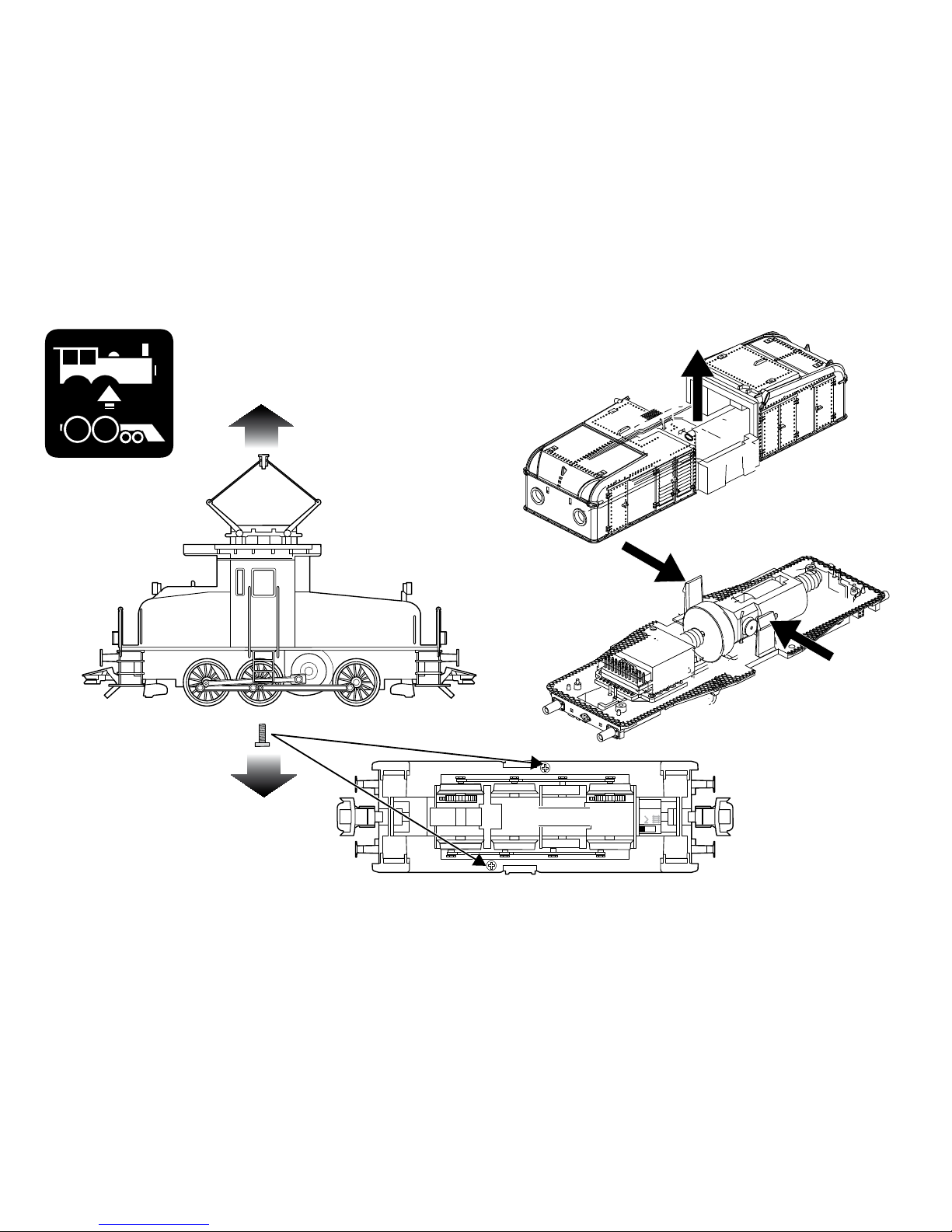

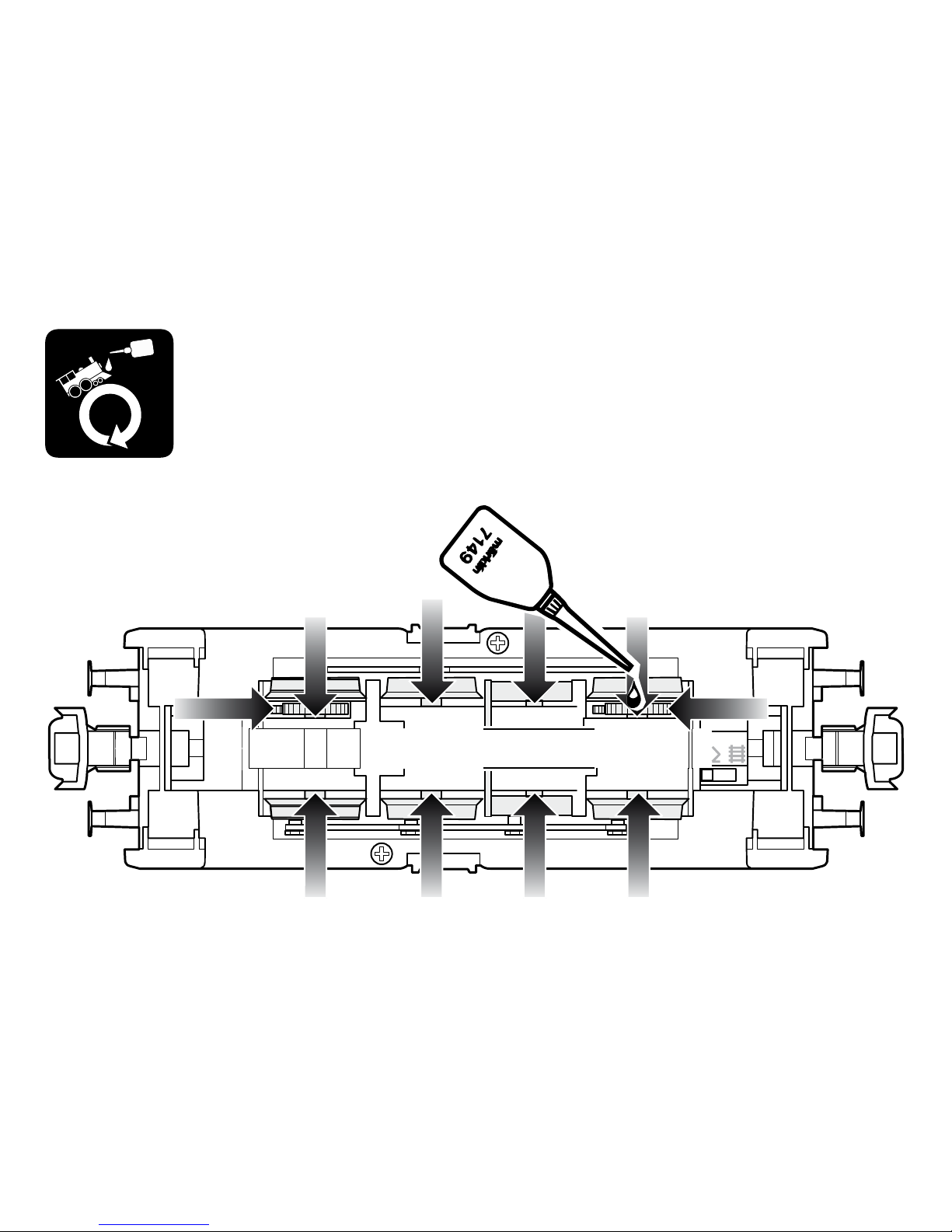

Wartung und Instandhaltung 16

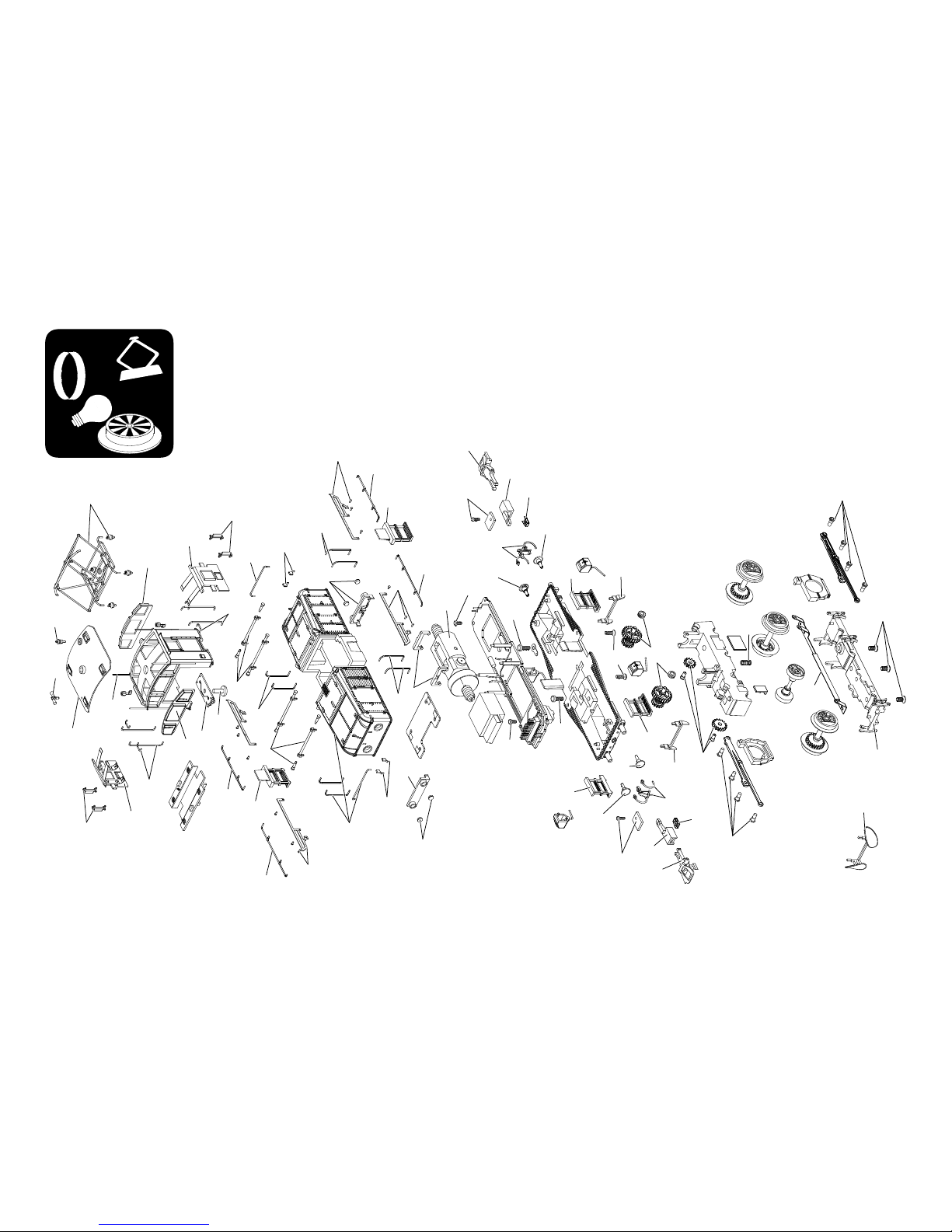

Ersatzteile 18
Table of Contents: Page
Information about the prototype 4
Safety Notes 7
Important Notes 7
Functions 7
Information about operation 14
Service and maintenance 16
Spare Parts 18
Sommaire : Page
Informations concernant la locomotive réelle 5
Remarques importantes sur la sécurité 8
Information importante 8
Fonctionnement 8
Remarques sur l’exploitation 14
Entretien et maintien 16
Pièces de rechange 18
Inhoudsopgave: Pagina
Informatie van het voorbeeld 5
Veiligheidsvoorschriften 9
Belangrijke aanwijzing 9
Functies 9
Opmerkingen over de werking 14
Onderhoud en handhaving 16
Onderdelen 18

3
Indice de contenido: Página
Aviso de seguridad 10
Notas importantes 10
Funciones 10
Instrucciones de uso 14
El mantenimiento 16
Recambios 18
Indice del contenuto: Pagina
Avvertenze per la sicurezza 11
Avvertenze importanti 11
Funzioni 11
Manutenzione ed assistere 16
Pezzi di ricambio 18
Innehållsförteckning: Sidan
Säkerhetsanvisningar 12
Viktig information 12
Funktioner 12
Driftanvisningar 14
Underhåll och reparation 16
Reservdelar 18
Indholdsfortegnelse: Side
Vink om sikkerhed 13
Vigtige bemærkninger 13
Funktioner 13
Brugsanvisninger 14
Service og reparation 16
Reservedele 18

4
Informationen zum Vorbild:
Basierend auf der Konstruktion der dreiachsigen Schweizer
Rangierlok der Serie E 3/3 wurden auch in den 1930er-Jah-
ren des 20. Jahrhunderts von den norwegischen Staats-
bahnen (NSB) und den Schwedischen Staatsbahnen (SJ)
neue Rangierlokomotiven mit Elektroantrieb beschafft. Diese
Modelle wurden bei der NSB als Reihe El 10 und bei der SJ
als Reihe Ub klassifiziert. Insgesamt wurden 17 (NSB) bzw.
90 (SJ) dieser Rangierlokomotiven bis in die 1950er-Jahre
hinein in Dienst genommen. Mit einer Höchstgeschwin-
digkeit von 45 km/h und einem Dienstgewicht von 47,4 t
unterschieden sich die technische Daten von der Schweizer
E 3/3. In der langen Dienstzeit wurden diese Modelle in
unterschiedlichen Farbgestaltungen eingesetzt. Heute sind
beide Versionen aus dem Regelverkehr ausgemustert.
Informasjon om forbildet:
På 1930-tallet gikk Norges Statsbaner (NSB) og svenske
Statens järnvägar (SJ) til anskaffelse av nye skifteloko-
motiv med elektrisk drift, basert på konstruksjonen til det
treakslede sveitsiske skiftelokomotoviet i serien E3/3. Disse
modellene ble av NSB klassifisert som serie El 10 og av SJ
som serie Ue. Tilsammen ble henholdsvis 17 (NSB) og 90
(SJ) av disse skiftelokomotivene satt i drift helt til et stykke
inn i 1950-årene. Med en topphastighet på 45 km/t og en
driftsvekt på 47,4 t hadde disse modellene andre tekniske
data enn den sveitsiske E 3/3. I løpet den lange driftstiden
ble disse modellene også brukt i ulike farger. I dag er ingen
av versjonene lenger i regulær drift.

5
Information about the Prototype:
In the 1930s the Norwegian State Railways (NSB) and the
Swedish State Railways (SJ) purchased new electric switch
engines based on the design of the three-axle Swiss class
E 3/3 switch engine. These models were designated as the
El 10 on the NSB and class Ue on the SJ. A total of
17 (NSB) and 90 (SJ) of these switch engines were placed
into service by the 1950s. These units differed technically
from the Swiss E 3/3 by having a maximum speed of
45 km/h / 28 mph and a service weight of 47.4 metric tons.
Over the course of their long years in service these models
were used with different paint schemes. Both versions have
been retired from regular service.
Informations concernant la locomotive réelle:
S’inspirant de la conception de la locomotive de manœuvre
suisse à trois essieux de la série E 3/3, les chemins de fer
nationaux norvégiens (NSB) et les chemins de fer nationaux
suédois (SJ) se sont également procuré de nouvelles
locomotives de manœuvre à moteurs électriques dans les
années 30 du 20ème siècle. Ces machines étaient immatri-
culées dans la série El 10 par les chemins de fer nationaux
norvégiens et dans la série Ue par les chemins de fer nati-
onaux suédois. Au total, respectivement 17 (NSB) et 90 (SJ)
de ces locomotives de manœuvre ont été mises en service
jusque dans les années 50. Avec une vitesse maximale
de 45 km/h et une masse en charge de 47,4 t, les données
techniques divergeaient de celles de la E 3/3 suisse. Durant
leur longue période de service, ces machines ont connu
des livrées diverses. Aujourd’hui, les deux versions ont été
retirées du service régulier.

6
Sicherheitshinweise
• DieLokdarfnurmiteinemdafürbestimmtenBetriebs-
system eingesetzt werden.
• Analogmax.15Volt=,digitalmax.22Volt~.
• DieLokdarfnurauseinerLeistungsquelleversorgt
werden.
• BeachtenSieunbedingtdieSicherheitshinweiseinder
Bedienungsanleitung zu Ihrem Betriebssystem.
• FürdenkonventionellenBetriebderLokmussdasAn-
schlussgleis entstört werden. Dazu ist das Entstörset
611655zuverwenden.FürDigitalbetriebistdasEntstör-
set nicht geeignet.
• SetzenSiedasModellkeinerdirektenSonneneinstrah-
lung, starken Temperaturschwankungen oder hoher
Luftfeuchtigkeitaus.
• ACHTUNG! Funktionsbedingte scharfe Kanten und Spitzen.
Wichtige Hinweise
• DieBedienungsanleitungunddieVerpackungsind
BestandteiledesProduktesundmüssendeshalbaufbe-
wahrt sowie bei Weitergabe des Produktes mitgegeben
werden.
• Wartung,InstandhaltungundReparaturendürfennur
durchErwachsenedurchgeführtwerden.
• FürReparaturenoderErsatzteilewendenSiesichbittean
Ihren Trix-Fachhändler.
• GewährleistungundGarantiegemäßderbeiliegenden
Garantieurkunde.
• Entsorgung:www.maerklin.com/en/imprint.html
Funktionen
• Rangierlicht:hellbeidseitig(Abblendlicht)/zusätzlich
Seite„B“rot.KeinLichtwechsel.
• DasModellistfürdenBetriebaufH0-Zweileiter-Gleich-
strom-Systemen(GleisennachNEM)mitherkömmlichen
Gleichstrom-Fahrpultenvorgesehen.
• DieseLokomotiveistmiteinerTrix-Schnittstelle
fürDigitalbetriebausgestattetundkannmit
dem Märklin-Fahrzeug-Decoder 60942/60947
nachgerüstetwerden.
• Trix-TriebfahrzeugedürfenaufDigitalanlagennichtohne
eingebautenLokdecoderbetriebenwerden(Beschädi-
gung des Motors möglich!).

7
Functions
• SwitchingLight:whiteatbothends(low-beamlight)/also
red at „B“ end. No headlight / marker light changeover.
• ThismodelisdesignedforoperationwithH02-rail
DC systems (track according to NEM standards) with
conventional DC power packs.
• ThislocomotivecomesequippedwithaTrix
connector for digital operation and can
have the Märklin locomotive decoder
60942/60947 installed in it.
• Trixmotorvehiclesmustnotbeoperatedondigital
systems without an built-in engine decoder (Motor can
be damaged!).
Safety Notes
• Thislocomotiveistobeusedonlywithanoperating
system designed for it.
• Analogmax.15voltsDC,digitalmax.22voltsAC.
• Thislocomotivemustnotbesuppliedwithpowerfrom
more than one power pack.
• Paycloseattentiontothesafetynotesintheinstructions
for your operating system.
• Thefeedertrackmustbeequippedtopreventinter-
ference with radio and television reception, when the
locomotive is to be run in conventional operation. The
611 655 interference suppression set is to be used for this
purpose. The interference suppression set is not suitable
for digital operation.
• Donotexposethemodeltodirectsunlight,extreme
changes in temperature, or high humidity.
• WARNING! Sharp edges and points required for operation.
Important Notes
• Theoperatinginstructionsandthepackagingareacom-
ponent part of the product and must therefore be kept as
well as transferred along with the product to others.
• Maintenance,servicing,andrepairsmayonlybedoneby
adults.
• PleaseseeyourauthorizedTrixdealerforrepairsor
spare parts.
• Thewarrantycardincludedwiththisproductspecies
the warranty conditions.
• Disposing:www.maerklin.com/en/imprint.html

8
Remarques importantes sur la sécurité
• Lalocomotivenepeutêtremiseenservicequ’avecun
système d’exploitation adéquat.
• Analogiquemax.14volts=,digitalmax.22volts~.
• Lalocomotivenepeutêtrealimentéeencourantquepar
une seule source de courant.
• Veuillezimpérativementrespecterlesremarquessurla
sécurité décrites dans le mode d’emploi de votre système
d’exploitation.
• Pourl’exploitationdelalocomotiveenmodeconventi-
onnel,lavoiederaccordementdoitêtredéparasitée.A
ceteffet,utiliserlesetdedéparasitageréf.611655.Le
set de déparasitage ne convient pas pour l’exploitation
en mode numérique.
• Nepasexposerlemodèleàunensoleillementdirect,
à de fortes variations de température ou à un taux
d‘humidité important.
• ATTENTION! Pointes et bords coupants lors du fonction-
nement du produit.
Information importante
• Lanoticed‘utilisationetl’emballagefontpartieintégrante
duproduit;ilsdoiventdoncêtreconservéset,lecas
échéant, transmis avec le produit.
• Seulesdespersonnesadultessonthabilitéespour
l’entretien, la maintenance et les réparations.
• Pourtouteréparationouremplacementdepièces,
adressez-vous à votre détaillant-spécialiste Trix.
• Garantielégaleetgarantiecontractuelleconformément
au certificat de garantie ci-joint.
• Elimination:www.maerklin.com/en/imprint.html
Fonctionnement
• Feudemanœuvre:blancdesdeuxcôtés(feudecroise-
ment)/simultanément,côté«B»rouge.Pasd’inversion
des feux.
• Lemodèleréduitestdestinéàêtreutilisésurtousles
réseaux à deux rails à courant continu (voies selon
normes NEM) avec des transformateurs-régulateurs
traditionnels délivrant du courant continu.
• Cettelocomotiveestéquipéed’uneinterface
Trix pour l’exploitation numérique et peut
êtreéquipéeultérieurementdesdécodeurs
de véhicule Märklin 60942/60947.
•
Ne pas faire marcher les véhicules motorisés Trix sur des
dispositifs numériques sans avoir installé auparavant un
décodeurdelocomotive(lemoteurpeutêtreendommagé!)
.

9
Veiligheidsvoorschriften
• Delocmagalleenmeteendaarvoorbestemdbedrijfs-
systeem gebruikt worden.
• Analoogmax.14Volt=,digitaalmax.22Volt~.
• Delocmagnietvanuitmeerdaneenstroomvoorziening
gelijktijdig gevoed worden.
• Leesookaandachtigdeveiligheidsvoorschrifteninde
gebruiksaanwijzing van uw bedrijfssysteem.
• Voorhetconventionelebedrijfmetdelocdientde
aansluitrail te worden ontstoort. Hiervoor dient men de
ontstoor-set 611 655 te gebruiken. Voor het digitale bedrijf
is deze ontstoor-set niet geschikt.
• Stelhetmodelnietblootaanindirectezonnestraling,
sterke temperatuurwisselingen of hoge luchtvochtigheid.
• OPGEPAST! Functionele scherpe kanten en punten.
Belangrijke aanwijzing
• Degebruiksaanwijzingendeverpakkingzijneenbe-
standdeel van het product en dienen derhalve bewaard
en meegeleverd te worden bij het doorgeven van het
product.
• Onderhoud,herstellingenenreparatiesmogenalleen
door volwassenen uitgevoerd worden.
• VoorreparatieofonderdelenkuntuzichtotuwTrix
handelaar wenden.
• Vrijwaringengarantieovereenkomstighetbijgevoegde
garantiebewijs.
• Afdanken:www.maerklin.com/en/imprint.html
Functies
• Rangeerverlichting:helderanbeidezijden(afdeklicht)
daarnaastaanzijde“B”rood.Geenlichtwisseling.
• Ditmodelisgeschiktvoorhetgebruikoptwee-rail-
gelijkstroom systemen (rails volgens NEM) en kan met
gebruikelijke rijregelaars bestuurd worden.
• DezelocomotiefisuitgerustmeteenTrix-stek-
kerbus voor digitaalbedrijf en kan voorzien
worden van een Märklin-locdecoder
60942/60947.
• Trixlocomotievenmogennietopdigitaleinstallatieszon-
der ingebouwde locdecoders worden gebruikt (De motor
kan beschadigt worden!).

10
Aviso de seguridad
• Lalocomotorasolamentedebefuncionarenelsistema
que le corresponda.
• Analógicasmax.14voltios=,digitalesmax.22voltios~.
• Laalimentacióndelalocomotoradeberárealizarse
desde una sola fuente de suminitro.
• Observebajotodoslosconceptos,lasmedidasde
seguridad indicadas en las instrucciones de su sistema de
funcionamiento.
• Paraelfuncionamientoconvencionaldelalocomotora
debensuprimirselasinterferenciasenlavíadeconexión
delaalimentación.Paraellodebeemplearseelset
supresor de interferencias 611 655. El set supresor de
interferencias no es adecuado para el funcionamiento en
modo digital.
• Noexponerelmodeloenminiaturaalaradiaciónsolar
directa, a oscilaciones fuertes de temperatura o a una
humedad del aire elevada.
• ¡ATENCIÓN! Esquinas y puntas afiladas condicionadas a
lafunción.
Notas importantes
• Lasinstruccionesdeempleoyelembalajeformanparte
íntegra del producto y, por este motivo, deben guardarse
y entregarse junto con el producto en el caso de venderlo
o transmitirlo a otro.
• Elmantenimiento,laconservaciónylasreparaciones
deben ser realizadas siempre por adultos.
• Encasodeprecisarunareparaciónopiezasderecambio,
rogamos ponerse en contacto con su distribuidor Trix.
• Responsabilidadygarantíaconformealdocumentode
garantía que se adjunta.
• Eliminación:www.maerklin.com/en/imprint.html
Funciones
• Luzdemaniobras:luminosaenambosextremos(lucesde
cruce) / además lado „B“ rojo. Sin alternancia de luces.
• Elfuncionamientodeestemodeloestáprevistoparavías
H0 de dos carriles (norma NEM) de corriente continua
con transformadores conventionales.
• Estalocomotoraestáequipadaconuna
interfaz Trix para funcionamiento en Digital y
puede equiparse posteriormente con los
decoders para vehículos Märklin 60942/60947.
• LaslocomotorasyautomotoresTrixquenotengan
montado el decoder no deben circular en instalaciones
Digital (¡puede dañar el motor !).

11
Avvertenze per la sicurezza
• Talelocomotivadevevenireimpiegatasoltantoconun
sistema di esercizio prestabilito a questo scopo.
• Analogicomax.14Volt=,digitalemax.22Volt~.
• Lalocomotivanondevevenirealimentatanellostesso
tempo con più di una sorgente di potenza.
• Vogliateprestareassolutamenteattenzionealleavverten-
ze di sicurezza nelle istruzioni di impiego per il Vostro
sistema di funzionamento.
• Perilfunzionamentotradizionaledellalocomotivail
binario di alimentazione deve essere protetto dai disturbi.
A tale scopo si deve impiegare il corredo antidisturbi
611 655. Tale corredo antidisturbi non è adatto per il
funzionamento Digital.
• Nonesponetetalemodelloadalcunirraggiamentosolare
diretto, a forti escursioni di temperatura oppure a elevata
umidità dell’aria.
• AVVERTENZA! Per motivi funzionali i bordi e le punte
sono spigolosi.
Avvertenze importanti
• Leistruzionidiimpiegoel’imballaggiocostituisconoun
componente sostanziale del prodotto e devono pertanto
venire conservati nonché consegnati insieme in caso di
ulteriore cessione del prodotto.
• Manutenzione,tenutainefcienzaeriparazionipossono
venire eseguite soltanto da parte di adulti.
• Perleriparazioniolepartidiricambio,contrattareil
rivenditore Trix.
• Prestazionidigaranziaegaranziainconformità
all’accluso certificato di garanzia.
• Smaltimento:www.maerklin.com/en/imprint.html
Funzioni
• Fanaledamanovra:luminosodaentrambiilati(fanale
diaframmato) / inoltre lato „B„ rosso. Nessuna commuta-
zione dei fanali.
• TalemodelloèprevistoperilfunzionamentosusistemiH0
a due rotaie in corrente continua (binari secondo norme
NEM) con i preesistenti regolatori di marcia per corrente
continua.
• Questalocomotivaèequipaggiatacon
un’interfaccia Trix per funzionamento digitale è
può venire in seguito equipaggiata con i
Decoder Märklin da motrici 60942/60947.
• ImezziditrazioneTrixnondevonoessoreimpiegatisugli
impianti Digital senza un Decoder da locomotive incorporato
(puo vorificarsi un dannegiamento del motore!).

12
Säkerhetsanvisningar
• Loketfårendastkörasmeddärtillavsettdriftsystem.
• Analogmax.14Volt=,digitalmax.22Volt~.
• Loketfårintesamtidigtförsörjasavmeränenkraftkälla.
• Beaktaalltidsäkerhetsanvisningarnaibruksanvisningen
som hör till respektive driftsystemet.
• Närdenmotorförseddalokdelenskakörasmedkonventi-
onell drift måste anlutningsskenan vara avstörd. Till detta
använder man anslutningsgarnityr 611 655 med avstör-
ning och överbelastningsskydd. Avstörningsskyddet får
inte användas vid digital körning.
• Modellenfårinteutsättasfördirektsolljus,häftigatem-
peraturväxlingar eller hög luftfuktighet.
• VARNING! Funktionsbetingade vassa kanter och spetsar.
Viktig information
• Bruksanvisningenochförpackningenärendelav
produkten och måste därför sparas och alltid medfölja
produkten.
• Underhåll,serviceochreparationerfårendastutförasav
vuxna personer.
• KontaktadinTrix-handlareförreparationerellerreserv-
delar.
• Garantivillkorframgåravbifogadegarantibevis.
• Hanteringsomavfall:www.maerklin.com/en/imprint.html
Funktioner
• Växlingsstrålkastare-vittåtbådahåll(halvljus)-kom-
pletterat med rött ljus i ”B”-änden. Ingen ljusväxling.
• Dennamodelläravseddförkörningmedtraditionella
likströmskörpult på H0-tvåledarlikströmssystem (spår
enligt NEM).
• DessalokärutrustademedettTrix-gränssnitt
för digitaldrift och kan i efterhand förses med
Trix-fordonsdekodrar 60942/60947(-E,
60945-Da, 60946-Di).
• TrækkendeenhederfraTrixmåIKKEsættesidriftpå
digitalanlæg uden indbygget lokomotiv-decoder (Beska-
digelse af motor er mulig!).

13
Vink om sikkerhed
• Lokomotivetmåkunanvendesmedetdriftssystem,derer
beregnet dertil.
• Analogmax.14volt=,digitalmax.22volt~.
• Lokomotivetmåikkeforsynesframereendénstrømkilde
ad gangen.
• Værunderalleomstændighederopmærksompådevink
om sikkerhed, som findes i brugsanvisningen for Deres
driftssystem.
• Vedkonventioneldriftaflokomotivetskaltilslutningssporet
støjdæmpes. Dertil skal anvendes støjdæmpningssættet
611 655. Støjdæmpningssættet er ikke egnet til digital drift.
• Modellenmåikkeudsættesfordirektesollys,store
temperaturudsving eller høj luftfugtighed.
• ADVARSEL! Skarpe kanter og spidser pga. funktionen.
Vigtige bemærkninger
• Betjeningsvejledningogemballagehørertilproduktetog
skal derfor gemmes og medfølge, hvis produktet gives
videre til andre.
• Service,vedligeholdelseogreparationermåkunudføres
af voksne.
• AngåendereparationerellerreservedelebedesDe
henvende Dem til Deres Trix-forhandler.
• Garantiifølgevedlagtegarantibevis.
• Bortskafning:www.maerklin.com/en/imprint.html
Funktioner
• Rangerlys:Klartlysibeggesider(nærlys)/samtrødtlysi
side „B“ Intet lysskift.
• ModellenerberegnettilanvendelsepåH0-toleder-
jævnstrømssystemer (spor ifølge NEM) med almindelige
jævnstrøms-styrepulter.
• DettelokomotiverudstyretmedenTrix-
grænseflade til digitaldrift og kan udvides med
Trix-køretøjsdekoderne 60942/60947.
• TrixmotorvagnarfårpåDigitalanläggningarejkörasutan
inbyggd lokdekoder (Motorn kan skadas!).

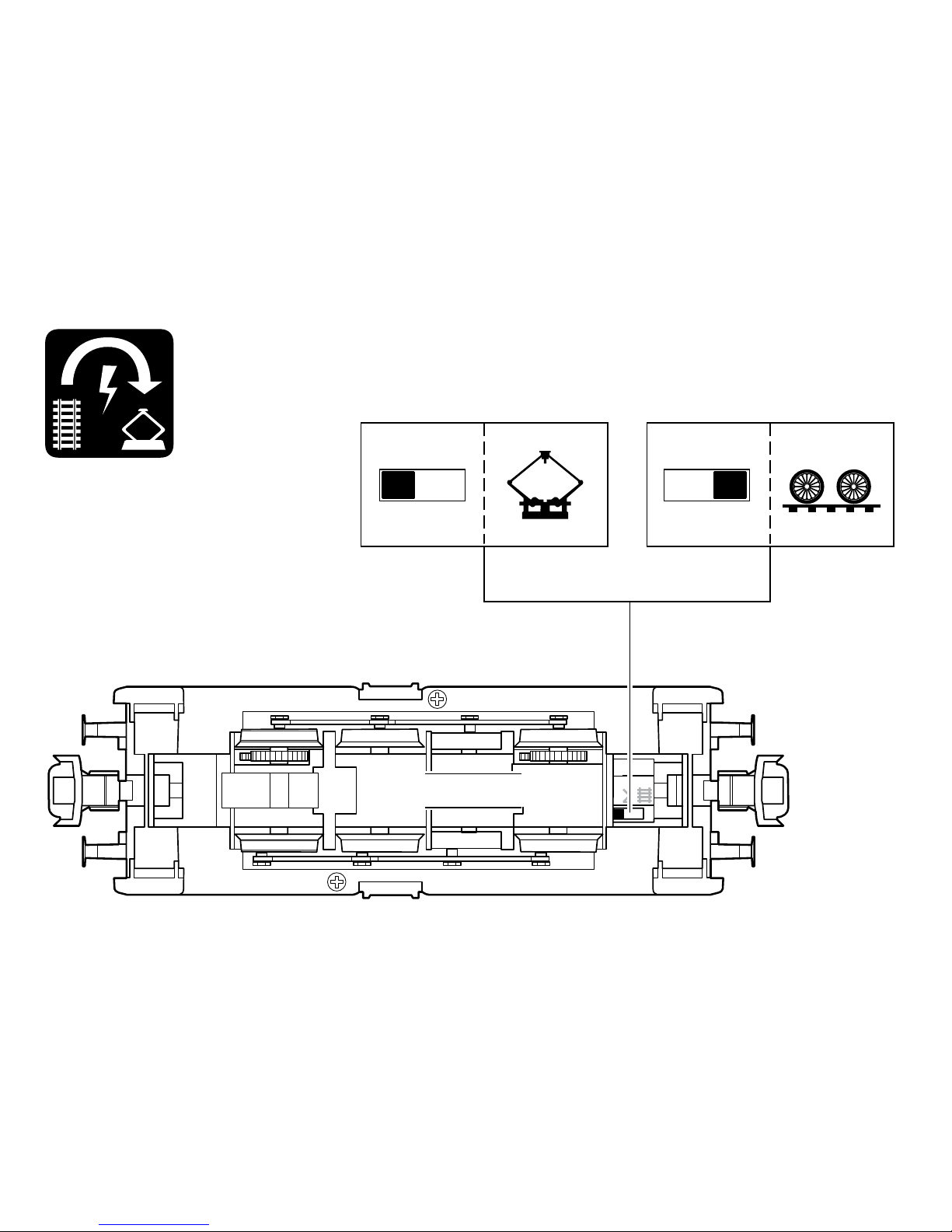

14

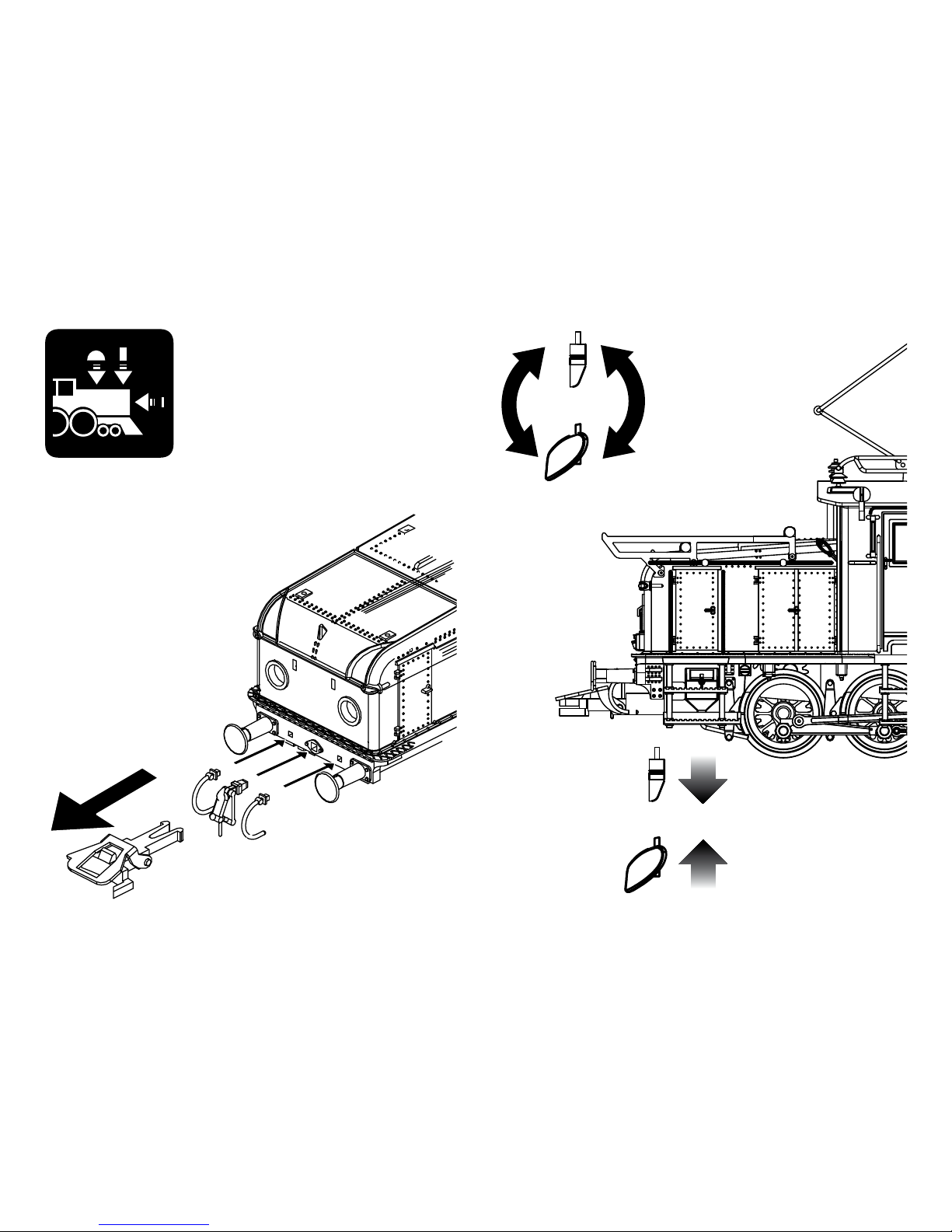

15

16

17
40h

18
3
2
32
1
5
4
4
5
5
24
20 22
21
18
9
25
29
21
16
17
13
19
24
9
18
25
26 27
29
23
16
17
10
15
25
9
18
21
22
14
10
10
10
11
10
9
21
18 19
20
8
11
8
12
8
9
10
10
11
11 10
5
6
7
11 43
10
12
28
Details der Darstel- lung können von dem Modell abweichen.

19
1 Dachstromabnehmer mit Isolatoren E116 215
2 Dach mit Antenne E188 392
 3 Kleinteile-Führerhaus E116216
 4 Handstangen-Führerhaus E116217
5 Fenster E116 218
 6 LeiterplatteFührerhaus E314356
7 Schraube E318 578
 8 LampeVorbau E188144
9 Treppen E185 236
 10 Griffstangen E116220
 11 Laufschienen E116223
12 Kleinteile - Vorbau E116 224
13 Schraube E311 689
14 Motorhalter E22 4127 00
15 Motor E311 622
16 Schraube E321 098
17 Schraube E101 062
18 Puffer E116 225
19 Haken u. Bremsleitungen E32 2551 30
20 Kurzkupplung E701 630
21 Kupplungbefestigung E311 709
22 Kupplungshalter E311 642
23 Druckfeder E214 330
 24 Zahnräder,Bolzen,Buchsen E185240
25 Schienenräumer E185 239
26 Achsabdeckung E188 140
27 Schraube E321 287
28 Schleiferfeder E311 645
29 Schraube E321 287
Hinweis:EinigeTeilewerdennurohneodermitanderer
Farbgebung angeboten.
Teile,diehiernichtaufgeführtsind,könnennurimRahmen
einer Reparatur im Märklin-Reparatur-Service repariert
werden.

Gebr.Märklin&Cie.GmbH
StuttgarterStraße55-57
73033Göppingen
Germany
www.trix.de
191978/0713/Ha1Cl
Änderungen vorbehalten
©Gebr.Märklin&Cie.GmbH
www.maerklin.com/en/imprint.html
Due to different legal requirements regarding electro-magnetic compatibility,
this item may be used in the USA only after separate certification for FCC com-
pliance and an adjustment if necessary.
Use in the USA without this certification is not permitted and absolves us of any
liability. If you should want such certification to be done, please contact us –
also due to the additional costs incurred for this.
