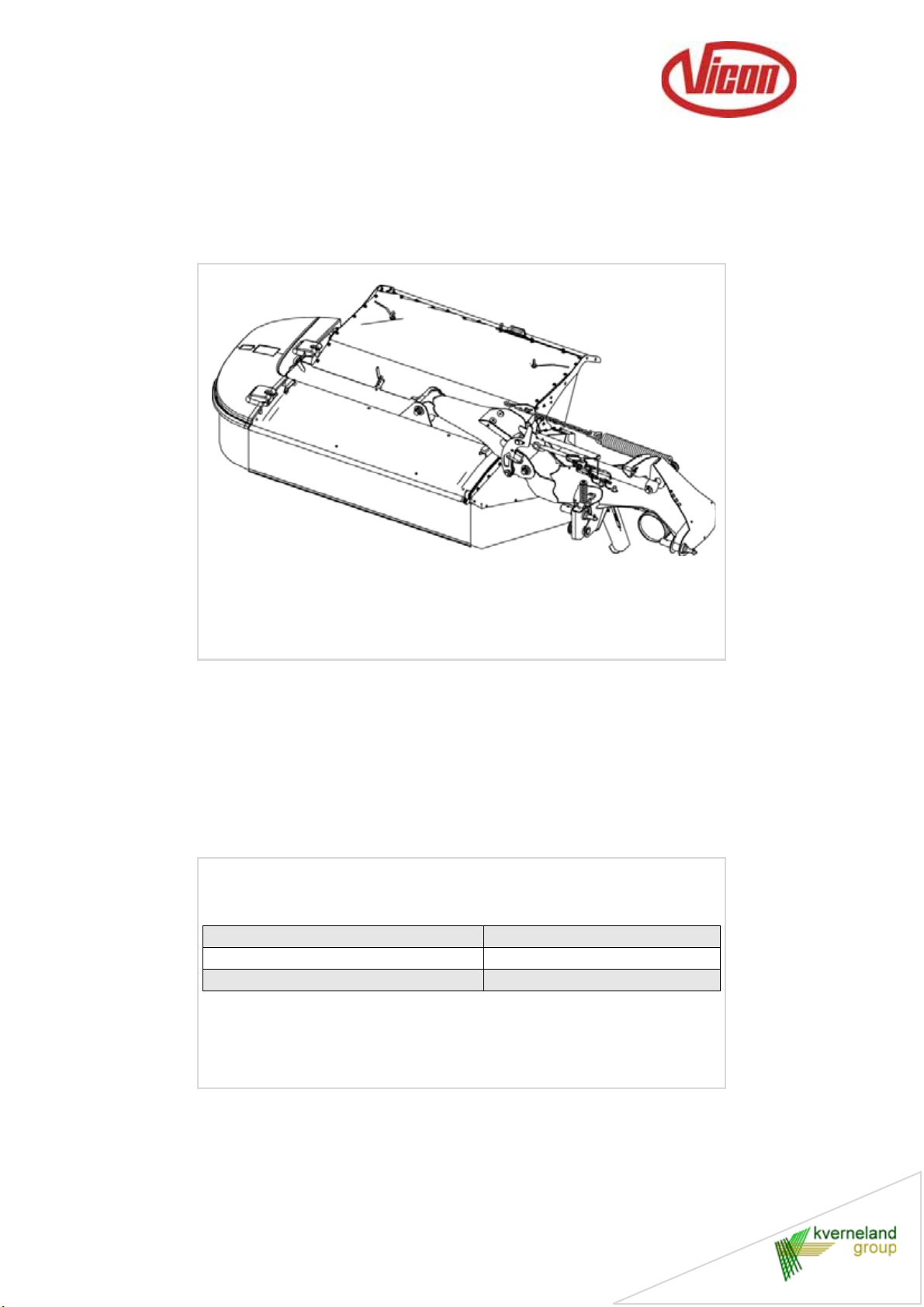

Vicon EXTRA 624 T User manual

EXTR624 T - 628 T
Monteringsanvisning
Assembly instructions
Sprog/Language/Langue/Sprache DA / EN
No.: 31001201
Index: 2010-03

DA
HENVISNING TIL MODTAGER
Denne vejledning beskriver udpakning og montering af maskinen.
Maskinen er adskilt i hovedkomponenter, som samles efter denne montageanvisning. Følg anvisningens montage
rækkefølge og anvend de viste boltetyper og størrelser, til samling af delene, - se efterfølgende symboler:
Dette advarselssymbol henviser til forskrifter, der vedrører Deres egen sikkerhed og tredie-
mands sikkerhed.
Samling af maskiner generelt, må kun foretages af faguddannet servicefolk med kendskab til sikker brug af værk-
stedsudstyr. Til samling af nogle maskintyper, kræves også kendskab til brug af traktorens hydraulik eller hydraulisk
pumpestation.
Undgå løsthængende beklædning, som kan blive fanget af maskindele !
Anvend personligt beskyttelsesudstyr, som er nødvendig for det pågældende arbejde.
Anvend kun godkendt og holdbart løftegrej. Beskyt løftegrejet for skarpe kanter og undgå at eventuelle kæder snor
sig.
Inden makinen tages i brug første gang og af hensyn til sikkerheden skal den medfølgende brug-
sanvisning læses grundigt.
EN
INSTRUCTIONS FOR THE RECIPIENT
These instructions describe unpacking and assembly of the machine.
For the transport from the factory to the user the machine has been dismantled in main components. The following
assembly instructions will tell you how to reassemble the machine. Please follow the assembly order shown and
use the types and sizes of bolts shown for assembly of the parts. Look for the following symbols:
This warning symbol refers to instructions concerning your own safety and the safety of third
party.
In general, assembly of machines should only be carried out by skilled service staff having knowledge of safe use
of workshop tools. The assembly of some machine types also requires knowledge of the tractor hydraulics or hy-
draulic pump station.
Do not use loose-fitting clothes. They could be caught by machine parts!
Use the personal protection equipment which is necessary for the work in question.
Only use approved and adequate lifting equipment. Protect the lifting equipment from sharp edges and prevent
strings/chains from winding.
Thoroughly read the instruction manual delivered with the machine before taking the machine
into use for the first time and to ensure safe working.
bolte med rundt hoved
bolte med 6-kant hoved
bolts with hexagon head bolts with round head

FR
INSTRUCTIONS ADDRESEES AU DESTINATAIRE
Les instructions ci-après decrivent le désemballage et l’assemblage de la machine.
Pour le transport, la machine a été démontée en composantes principales. Pour le réassemblage de la machine,
suivre les instructions d'assemblage dans l'ordre mentionné. Utiliser les types and tailles des boulons montrés pour
l'assemblage des composantes. Faire attention aux symboles suivantes:
Ce symbole d’avertissement se refère aux instructions concernant votre sécurité et la sécurité
du tiers
En général, l'assemblage des machines ne doit pas être confié qu'au personnel professionnel qui sait manier l'out-
illage d'une manière sûre. Pour l'assemblage de certaines machines, il faut aussi avoir connaissance de l'hy-
draulique du tracteur ou de la station de pompage hydraulique.
N’utilisez pas de vêtements lâches qui peuvent être attrappés par la machine!
Utilisez un équipement protecteur personnel qui convient pour le travail en question.
Utilisez toujours un matériel de levage conforme et de capacité de charge suffisante. Protéger le matériel contre
des arêtes vives et évitez que les chaînes éventuelles se virent.
Avant la mise en service de la machine pour la première fois et pour raisons de la sécurité, il faut
lire attentivement le manuel d’instructions livré avec la machine.
DE
HINWEISE FÜR DEN EMPFÄNGER
Die vorliegende Anleitung beschreibt das Auspacken und die Montage der Maschine.
Für den Transport vom Werk an den Benutzer wurde die Maschine in Hauptkomponenten zerlegt. Die folgende
Montageanleitung beschreibt die Montierung der Maschine. Bitte die in der Anleitung erwähnten Reihenfolge befol-
gen und die gezeigten Bolzentypen und -Größen verwenden. Die folgenden Symbole beobachten:
Dieses Warnsymbol kennzeichnet Hinweise, die Ihre eigene Sicherheit und die Sicherheit Dritter
betreffen
Montierung von Maschinen sollte immer nur von Fachleuten, die mit Werkstattausrüstung vertraut sind, ausgeführt
werden. Die Montierung einiger Maschinen erfordert auch Kenntnis von Schlepperhydraulik oder hydraulischer
Pumpenstation.
Locker getragene Kleidung vermeiden! Sie kann sich in Machinenteile verfangen.
Persönliche Schutzausrüstungen tragen, die für die jeweilige Arbeit notwendig sind.
Nur einwandfreie Hebezeuge mit ausreichender Festigkeit benutzen. Die Hebezeuge ausreichend vor scharfen
Kanten schützen und bei Ketten Schlaufebildung vermeiden.
Vor dem Ersteinsatz und für sicheres Arbeiten mit der Machine unbedingt die mit der Maschine
gelieferte Bedienungsanleitung lesen.
Kverneland Group Kerteminde AS
DK-5300 Kerteminde - Denmark
Phone / Fax [phone]
web: www.kvernelandgroup.com
Boulons à tête hexagonale Boulon à tête ronde
Bolzen mit Sechskantkopf Bolzen mit rundem Kopf

4
Tilspændingsmoment:
Tilspændingsmoment for bolte af kvalitet 4.6 - 5.8
- 8.8 - 10.9 - 12.9 sort og/ellerblankforzinkede og
usmurte, når der spændes på glat overflade eller
almindelige spændeskiver.
Torque moment:
Torque moment for bolts of quality 4.6 - 5.8 - 8.8
- 10.9 - 12.9 black and/or galvanized and un-
greased when tightened on a smooth surface or
a plain washer.
Couples de serrage:
Couples de serrage pour vis qualité 4.6 - 5.8 -
8.8 - 10.9 - 12.9, noires et/ou galvanisées,
dégraissées, sur surface lisse ou rondelle plate.
Anzugdrehmoment:
Drehmoment für Schraube Qualität 4.6 - 5.8 - 8.8
- 10.9 - 12.9 schwarz und/oder galvanisiert und
ungeschmiert, beim Festziehen an einer glatten
Oberfläche oder mit gewöhnlicher Federscheibe.
NB ! Brug altid orginale VICON-dele af sikker-
hedsmæssige hensyn.
NB ! For safety reasons use only original VICON
parts.
NB ! Pour des raisons de sécurité utiliser exclusive-
ment des pièces d'origine.
NB ! Aus Sicherheitsgründen dürfen nur Original-VI-
CON Ersatzteile verwendet werden.
Dim.
Boltkvalitet / Bolt quality / Qualité du boulon / Bolzenqualität
4.6 5.8 8.8 10.9 12.9
Nm lbs.pi Nm lbs.pi Nm lbs.pi Nm lbs.pi Nm lbs.pi
M5 2 1,6 3,5 2,5 5,5 4 8 6 10 7
M6 3,5 2,6 64,5 10 714 10 17 12
M8 9 6,4 15 10,5 24 17 33 23,5 40 28,5
M10 17 12 29 21 47 33,5 65 46,5 79 56,5
M12 3021,55136,581 5811481,513697
M14 48 34 80 57 128 91,5 181 130 217 155
M16 74 53 123 88 197 141 277 200 333 238
M18 103 73,5 172 123 275 196,5 386 275 463 330
M20 144 103 240 171,5 385 275 541 386,5 649 463,5
M22 194 138,5 324 231,5 518 370 728 520 874 624
M24 249 178 416 297 665 475 935 668 1120 800

5

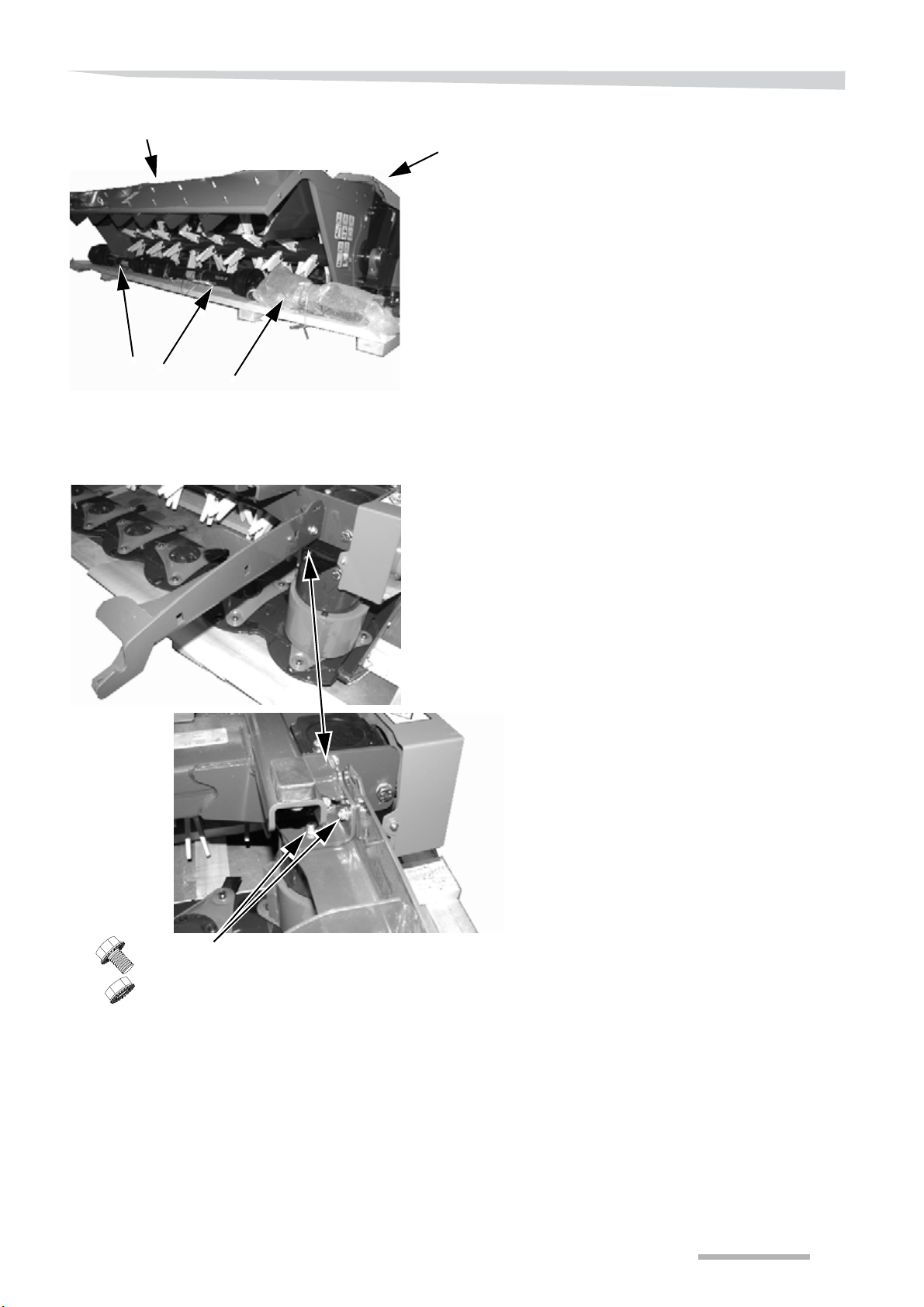

> Fjern løse dele fra maskinen.
> Fjern alle transportsikringerne på maskinen.
> Remove all the loose parts from the machine.
> Remove all transport safety device on the ma-
chine.

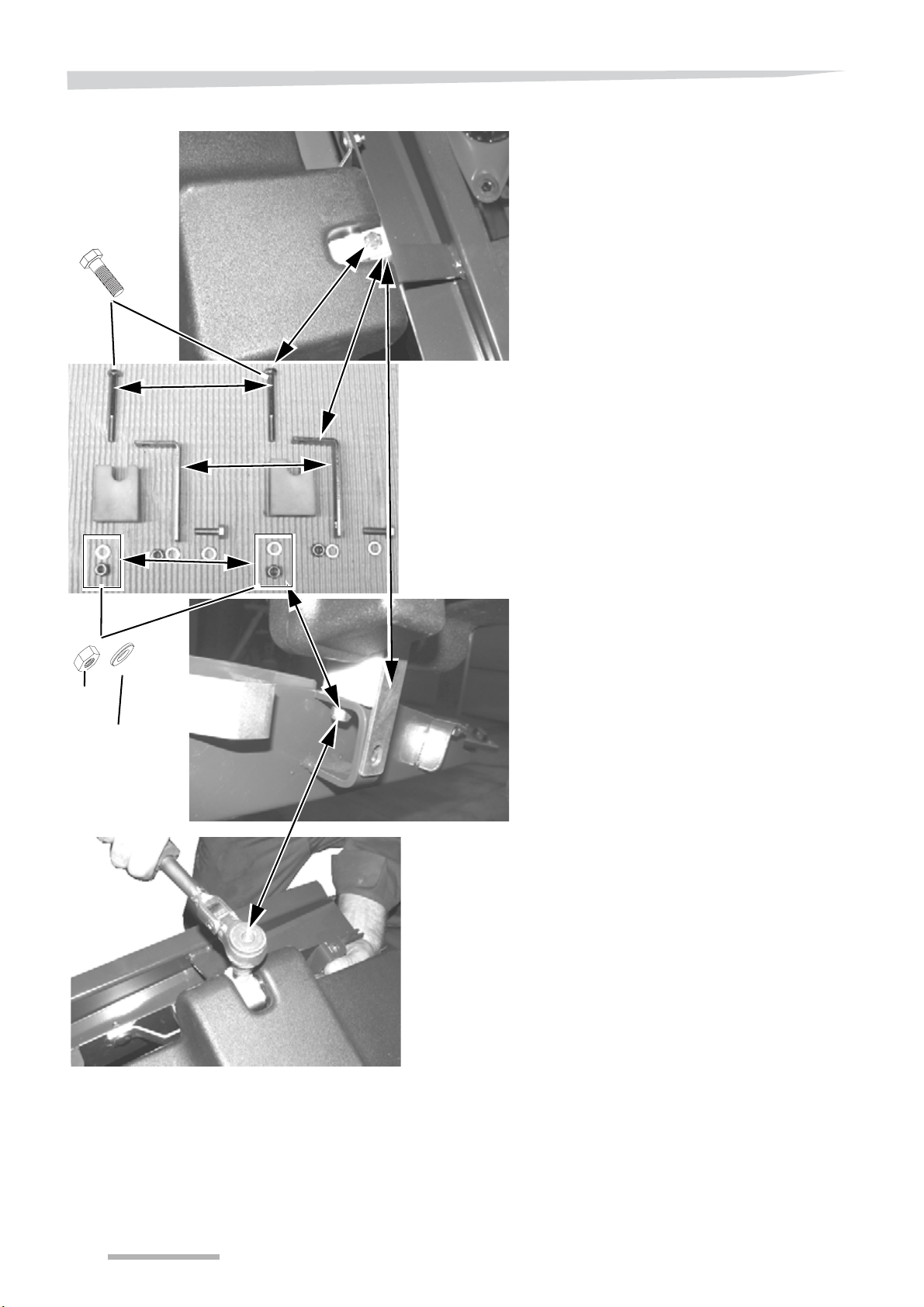

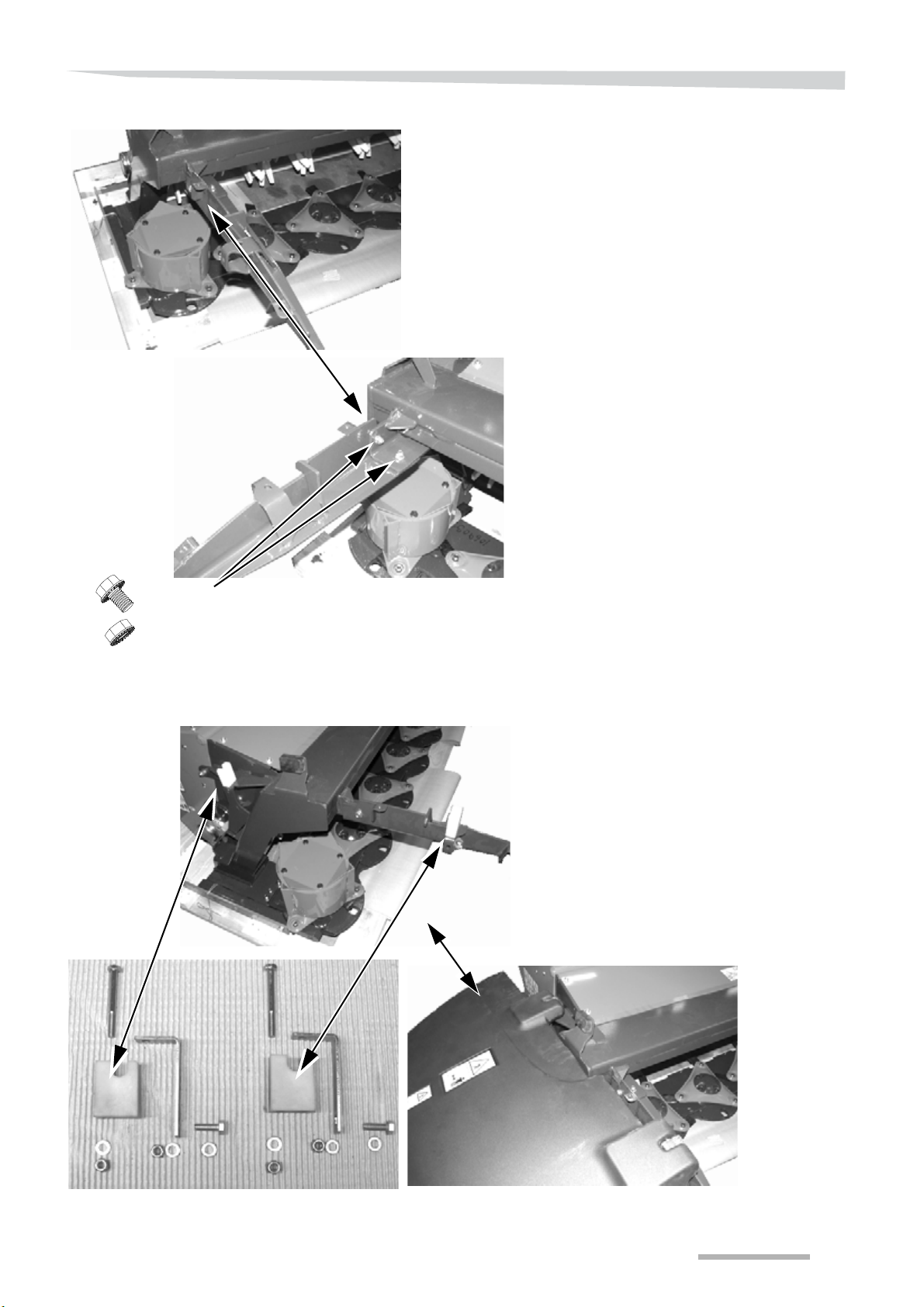

> Monter beslag for afskærmning i venstre side af
maskinen.
> Fit the bracket for the guard in LH side of the ma-
chine.
M12x30 (Sperr Ripp) (2 stk. / pcs.)
M12 (Sperr Ripp) (2 stk. / pcs.)

6
> Demonter den viste møtrik og skive og monter ven-
stre afskærmning.
> Remove the nut and washer shown and fit the LH
guard.

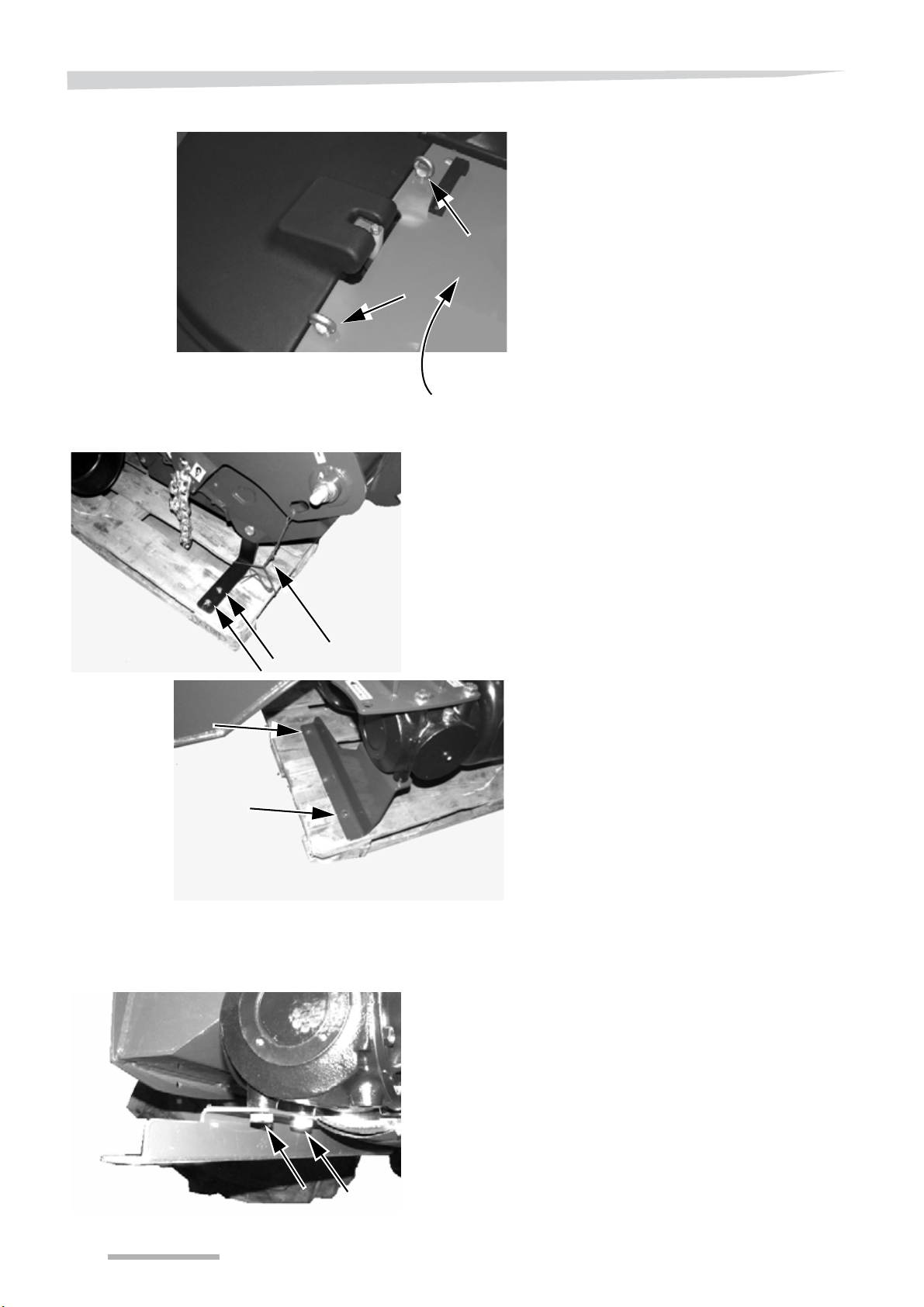

> Monter venstre afskærmning.
> Fit the LH guard.
M10x30 (2 pcs.)
ø10,5-ø20-2 (2 stk. / pcs.)
M10 (2 pcs.)

7
> Monter beslag for afskærmning i højre side af
maskinen.
> Fit the bracket for the guard in RH side of the ma-
chine.
> Monter nylonklodser som vist. Monter den højre
sideafskærmning.
> Fit the nylon blocks as shown and fit the RH side
guard.
M12x30 (Sperr Ripp) (2 stk. / pcs.)
M12 (Sperr Ripp) (2 stk. / pcs.)

8
> Monter vinkelbeslag ved begge hængsler og fast-
gør med bolt, skiver og møtrik.
> Fit the angle bracket at both hinges and secure it
with bolt, washer and nut.
M8x90
(2 stk. / pcs.)
M8
ø16 / ø8,4 / 1,6

9
> Monter vinkelbeslag ved begge hængsler og fast-
gør med bolt, skiver og møtrik.
> Fit the angle bracket at both hinges and secure it
with bolt, washer and nut.
> Monter bolt ved venstre afskærmning som vist.
Monter forreste afskæmning
> Fit bolt at the LH guard as shown. Fit the frontal
guard as shown.
M8
M8x25
(2 stk. / pcs.)
ø16 / ø8,4 / 1,6
M8x25
(2 stk. / pcs.)
M12x40
M12
M12
ø13-ø24-2,5
(1 stk. / pcs.)

10
> Luk den forreste afskærmning og monter ring-
møtrikker som vist.
> Close the frontal guard and fit the ring nuts as
shown.
> Transportsikring fjernes på ophæng.
> Fjern alle skruer fra pallen.
> Monter ophæng på traktor.
> Remove the transport safety device from the sus-
pension.
> Remove all the screws from the pallet.
> Attach the suspension on the tractor.
> Fjern transportsikring på ophæng.
> Remove the transport safety device from the sus-
pension.

11
> Tilslut hydraulik til traktor. Adskil fjeder fra kæden.
> Connect the hydraulic system to the tractor. Sepa-
rate the spring from the chain.
> Træk i snoren og aktiver traktorens hydrauliske
system og sving armen ned som vist.
> Pull the string and activate the hydraulic system on
the tractor and swing down the arm as shown.
> Demonter bolt og bøs fra arm.
TIP! påfør olie eller fedt på bøssene.
>
Remove the bolt and bushings from the arm.
TIP! add oil or crease on the bushings.
58.237.000

12

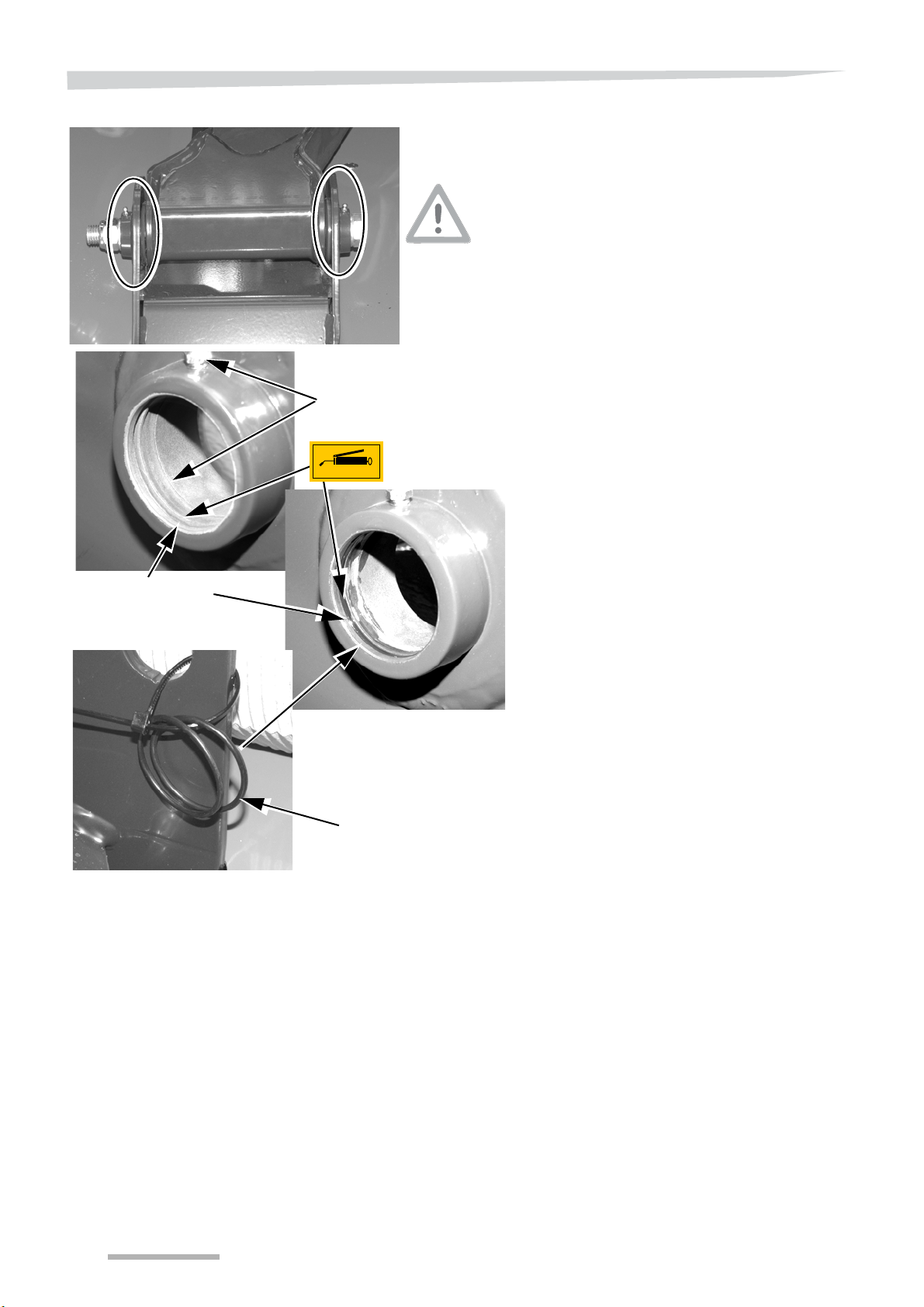

> Tilfør rille for O-ring lidt fedt eller tyk olie i begge
sider af hængselspunktet for armen.
> MonterO-ringibegge siderafhængselspunktetfor
arm.
NB! Forsøg ikke at montere O-ringe i hæng-
selpunktet hvor der kun er én rille.
>
Add some grease or thick oil in the groove for the
O-ring on both sides of the linkage point for arm.
> Fit the O-ring on both sides of the linkage point for
the arm.
NB! Do not try to fit the O-rings on the linkage
point where only one groove is present.
Rille for O-ring.
Groove for O-ring.
58.237.000
Rille for smøring.
Groove for greasing.
O-ringe
O-rings

13
> Monter arm på høsteenhed.
TIP! påfør olie eller fedt på bøssene før monter-
ing.
VIGTIGT! Spænd bolten til et moment på 650
Nm.
>
Fit the arm onto the cutting unit.
TIP! add oil or crease on the bushings before
they are fitted.
IMPORTANT! Tighten the bolt with a torque of
650 Nm.
>
Monter og fastgør kæde på høsteenhed som vist.
> Fit and secure the chain onto the cutting unit as
shown.
650 Nm
58.237.000
58.237.000
Kædeled spændes fast i denne stilling
Tighten and secure the chain link in the position shown

14

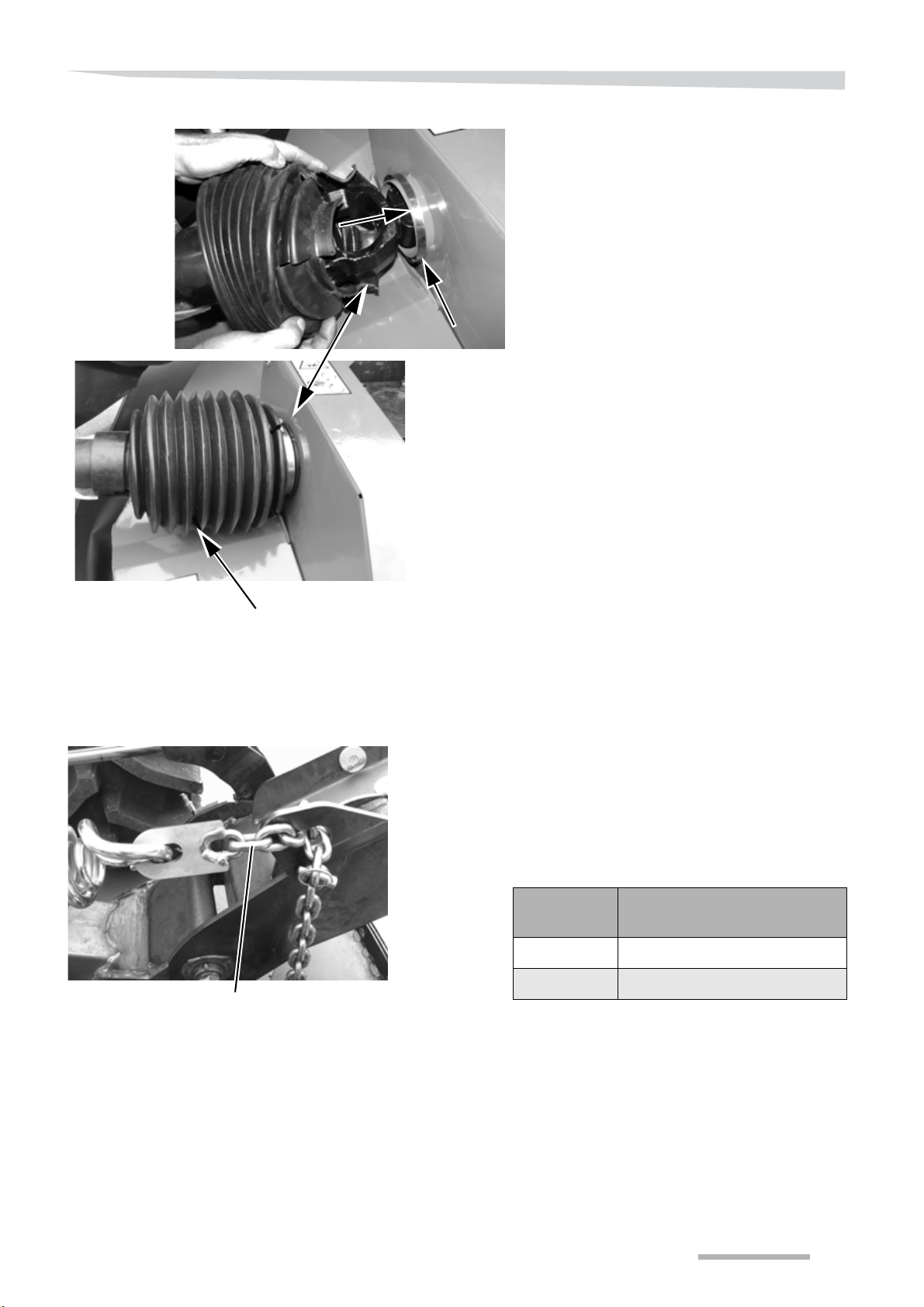

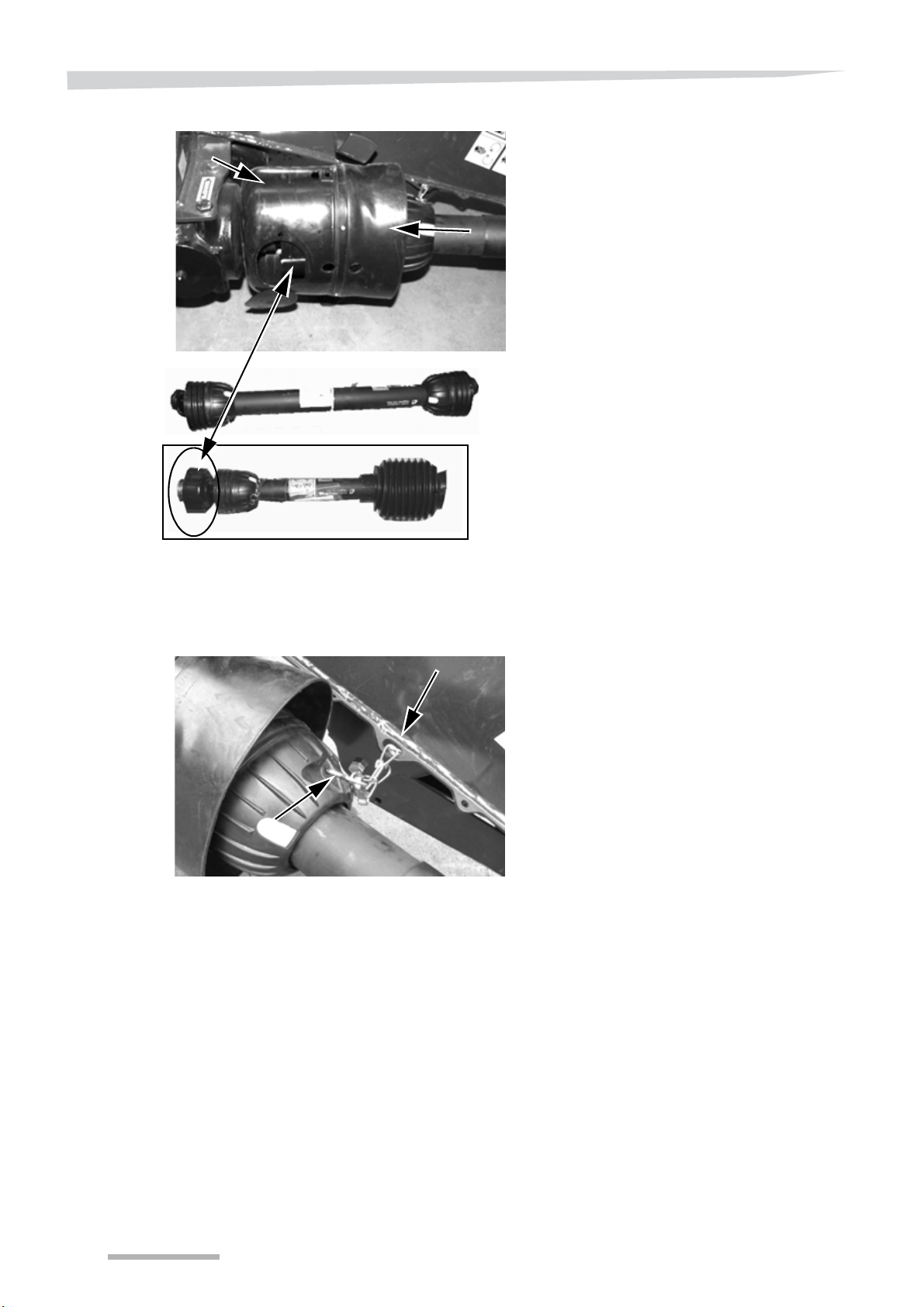

> Monter PTO aksel på vinkelgear. Husk at friktion-
skoblingen på PTO akslen skal monteres ved
vinkelgear som vist.
> Fit the PTO shaft on the bevel gear. don’t forget to
fit the end at the PTO shaft with the friction clutch
at the bevel gear box as shown.
> Sikre PTO aksel med kæde som vist.
> Secure the PTO shaft with the chain as shown.

15
> Monter PTO aksel på høsteenhed.
Husk spændebåndet!
>
Monter og fastspænd afskærmning på høsteen-
hed.
> Fit the PTO shaft on the cutting unit.
Don’t forget the hose clamp!
>
Fit and secure the guard on the cutting unit.
> Hæv maskinens høsteenhed op en anelse og
monter kæde på ophængsarm med antal af
kædeled som anvist i skema.
> Raise the cutting unit of the machine up slightly up
and fit the chain on the suspention arm with the
number of chain links as indicated in table.
Drej manchetten så hullet for smøring af kardanled vender som vist.
Turn the sleeve so that the hole for greasing the universal joint turns as
shown.
1. Kædeled
1st chain link
Model Antal kædeled
Number of chain links
624T 10-12
628T 12-14

16
> Vip støttebenet ned. Kontroller at pal er den viste
position og at den store svingarm der er fastgjort til
høsteenheden er låst.
> Frakobl og parker maskinen.
> Flip the support leg down. Make sure the patch is
in the position shown and the big swinging arm at-
tached to the cutting unit is locked and secured
> Disconnect and park the machine.
