Westfalia KDL-502 User manual

Westfalia Bedienungsanleitung
Nr. 106853

Elektrische Pfeffermühle mit Licht
KDL-502
A
rtikel Nr. 86 62 77
Electric Pepper Mill with Light
KDL-502
A
rticle No. 86 62 77
ASER
2000
Bedienungsanleitung
Instruction Manual

II
This manual belongs with the product. It contains important information on
operating the unit. Please pass it on along with the unit if it is handed over to a
third party!
Please familiarize yourself with the proper handling of the unit by reading each
section of this manual in correct order; observe the instructions at all times.
Keep these operating instructions in a safe place for future reference.
Please read the safety instructions!
These instructions will make it easier for you to use the unit correctly and help
prevent misunderstandings and possible damage or injury.
Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige
Hinweise zur Inbetriebnahme und Handhabung. Bitte legen Sie die Bedie-
nungsanleitung dem Produkt bei, wenn Sie es an Dritte weitergeben!
Bitte machen Sie sich in der Reihenfolge der Kapitel mit dem Gerät vertraut
und bewahren Sie diese Bedienungsanleitung für spätere Zwecke gut auf.
Bitte beachten Sie die Sicherheitshinweise!
Diese sollen Ihnen den sachgemäßen Umgang erleichtern und Ihnen helfen,
Missverständnissen und Schäden vorzubeugen.
Sehr geehrte Damen und Herren
Dear Customers

III

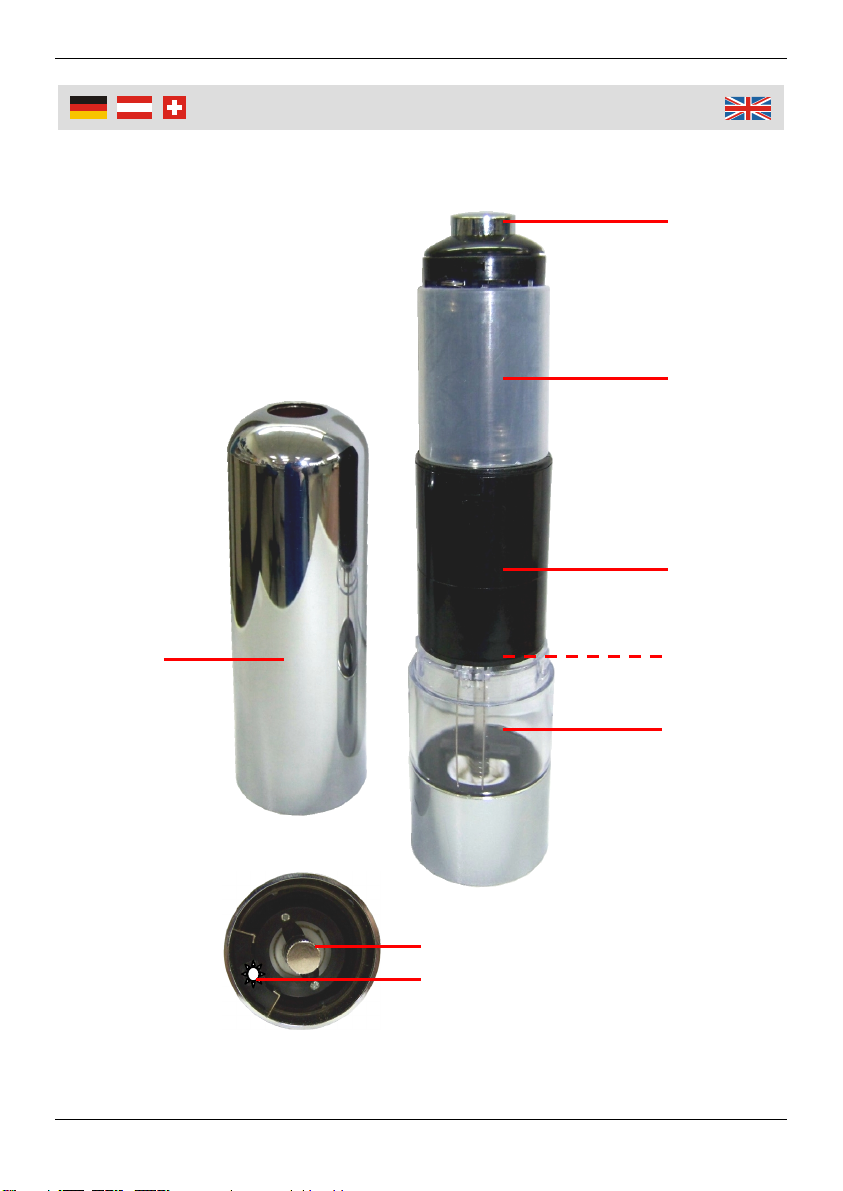

Übersicht | Overview
1
2
3
4
5
8
7
6

IV
1 EIN/AUS-Taster ON/OFF Switch
2 Batteriefächer mit Batterie-
abdeckung
Battery Compartments with Battery
Cover
3 Antriebseinheit Drive Unit
4 Einfüllöffnung Filling Hole
5 Behälter Container
6 LED LED
7 Rändelschraube zur Einstellung des
Mahlgrads
Screw for Adjusting Grinding
Size
8 Gehäuseabdeckung Housing Cover
Aufbau
|
Overvie
w

1
Safety Notes...........................................................................................Page 5
Before using for the first time .................................................................Page 6
Inserting batteries and filling ..................................................................Page 6
Operation................................................................................................Page 7
Cleaning .................................................................................................Page 7
Technical Data .......................................................................................Page 8
Sicherheitshinweise................................................................................Seite 2
Vor dem ersten Gebrauch......................................................................Seite 3
Batterien einsetzen und befüllen............................................................Seite 3
Gebrauch................................................................................................Seite 4
Reinigung ...............................................................................................Seite 4
Technische Daten ..................................................................................Seite 8
Table of Contents
Inhaltsverzeichnis

2
Sicherheitshinweise
Beachten Sie bitte zur Vermeidung von Fehlfunktionen, Schäden und
gesundheitlichen Beeinträchtigungen folgende Hinweise:
Lesen Sie diese Bedienungsanleitung sorgfältig.
Verwenden Sie die Pfeffermühle nur gemäß dieser Bedienungsanleitung.
Lassen Sie Verpackungsmaterial nicht achtlos herumliegen. Plastiktüten etc.
können zu einem gefährlichen Spielzeug für Kinder werden.
Halten Sie das Gerät außerhalb der Reichweite von Kleinkindern.
Tauchen Sie die Pfeffermühle nicht in Wasser oder andere Flüssigkeiten.
Befüllen Sie den Behälter nur mit Pfeffer oder Salz.
Verwenden Sie das Gerät nur in trockenen Innenräumen und schützen Sie es
vor Feuchtigkeit.
Setzen Sie das Gerät keinen hohen Temperaturen und starken Vibrationen
aus.
Vermeiden Sie eine starke mechanische Beanspruchung des Gerätes.
Nehmen Sie die Batterien aus dem Gerät, wenn Sie es längere Zeit nicht
verwenden oder die Batterien verbraucht sind.
Batterien dürfen nicht geladen, nicht auseinander genommen, ins Feuer
geworfen oder kurzgeschlossen werden.
Reinigen Sie die Gerätekomponenten nicht mit scharfen Reinigern oder
Waschbenzin. Nehmen Sie nur ein leicht befeuchtetes Tuch zum Reinigen.
Zerlegen Sie das Gerät nicht, es enthält keine durch Sie instand zu setzenden
Teile.
Wenden Sie sich bei Fragen oder Problemen an unsere Kundenbetreuung,
unternehmen Sie keine eigenen Reparaturversuche.
Batterien gehören nicht in den Hausmüll.
Sie können sie kostenlos an uns zurücksenden
oder bei örtlichen Geschäften oder Batterie-
sammelstellen abgeben.

3
Bedienung
Vor dem ersten Gebrauch
Machen Sie sich vor der ersten Benutzung mit dem Gerät vertraut. Beachten
Sie die Sicherheitshinweise und verwenden Sie das Gerät nur gemäß dieser
Anleitung.
Entfernen Sie alle Verpackungsbestandteile von den Geräteteilen.
Reinigen Sie den Behälter, wie im Kapitel „Reinigung“ auf Seite 4 beschrie-
ben.
Batterien einsetzen und befüllen
1. Halten Sie den Behälter (5) mit einer Hand fest und drehen
Sie mit der anderen Hand die Gehäuseabdeckung (8)
gegen den Uhrzeigersinn. Ziehen Sie die Abdeckung
anschließend nach oben vom Behälter ab.
2. Ziehen Sie die Antriebseinheit (3) und die transparente
Batterieabdeckung nach oben ab.
3. Setzen Sie 4 Batterien des Typs LR6 (AA) in die
Batteriefächer (2) ein. Achten Sie dabei auf die richtige
Polarität. Zur Hilfe finden Sie entsprechende Batteriesym-
bole in den Batteriefächern.
4. Befüllen Sie den Behälter bis ca. 80 % mit Pfeffer oder Salz
durch die Einfüllöffnung (4).
5. Setzen Sie die transparente Batterie-
abdeckung auf die Antriebseinheit und
anschließend die Antriebseinheit
wieder auf den Behälter. Achten Sie
darauf, dass die Kontaktstifte auf beide
Schrauben am Behälter zeigen.
Drücken Sie die Antriebseinheit fest
auf den Behälter.
6. Stülpen Sie die Gehäuseabdeckung wieder über die Antriebseinheit und
drehen Sie diese im Uhrzeigersinn wieder fest auf den Behälter.

4
Bedienung
Gebrauch
Drücken und halten Sie die EIN/AUS-Taster (1), um das Mahlwerk zu
betätigen und die eingebaute LED (6) einzuschalten.
An der Rändelschraube (7) können Sie den gewünschten Mahlgrad ein-
stellen:
Im Uhrzeigersinn = Feiner,
Gegen den Uhrzeigersinn = Gröber.
Wenn sich das Mahlwerk bei sehr feiner Einstellung nicht mehr dreht, müssen
Sie eine gröbere Einstellung wählen. Sollte sich das Mahlwerk noch immer
nicht drehen, ist es eventuell verstopft. Wählen Sie dann die gröbste Einstel-
lung und schütteln Sie die Pfeffermühle hin und her, bis sich das Mahlwerk
wieder betätigen lässt.
Wenn sich das Mahlwerk häufig, auch bei grober Einstellung, nicht mehr dreht
oder nur noch sehr langsam dreht, sind die Batterien verbraucht. Ersetzen Sie
in diesem Fall die 4 Batterien mit einem kompletten neuen Satz. Mischen Sie
Akkus nicht mit Batterien oder verbrauchte mit leeren Batterien.
Reinigung
Am besten reinigen Sie den Behälter, unmittelbar bevor Sie beabsichtigen
neuen Pfeffer oder neues Salz einzufüllen. Schütteln Sie den Behälter erst
leer und beseitigen Sie restliche Körner mit einem kleinen lebensmittelechten
Pinsel. Waschen Sie den Behälter auf keinen Fall mit Wasser oder anderen
Flüssigkeiten aus.
Reinigen Sie die äußeren Gehäuseteile nur mit einem leicht befeuchteten
Tuch.
Tauchen Sie die Pfeffermühle nicht in Wasser oder andere Flüssigkeiten.
Benutzen Sie zur Reinigung keine aggressiven Reinigungssubstanzen o.ä.
Meiden Sie zum Schutz der Oberflächen die Verwendung von metallischen
oder scharfen Gegenständen.

5
Safety Notes
Please read the following instructions carefully to avoid malfunc-
tions, damage and injuries:
Please read these operating instructions carefully.
Only use the pepper mill in accordance with these operating instructions.
Do not leave packing materials lying around carelessly. Plastic bags etc. can
be dangerous toys for children.
Keep the unit out of the reach of small children.
Never immerse the pepper mill in water or other fluids.
Only fill the container with pepper or salt.
Only use the unit indoors in dry rooms or in environments protected against
moisture.
Do not subject the unit to high temperatures and high vibrations.
Do not subject the unit to excessive mechanical loads.
Remove the batteries from the unit if not using it for a longer period of time of
if the batteries are flat.
Do not recharge non-rechargeable batteries, disassemble, burn or short-
circuit batteries.
Do not clean the unit’s components with aggressive detergents or cleaning
spirits. Use a slightly damp cloth to clean.
Do not disassemble the unit. It does not contain any parts serviceable by you.
If you have any questions or problems, please contact our service depart-
ment. Do not attempt to repair the unit yourself.
Batteries do not belong in household
garbage.
For battery disposal, please check with your
local council.

6
Operation
Before using for the first time
Familiarize yourself with the unit before using for the first time. Observe the
safety instructions and only use the unit in compliance with these operating
instructions.
Remove all packaging components from the unit.
Clean the unit, as described in chapter „Cleaning“ on page 7.

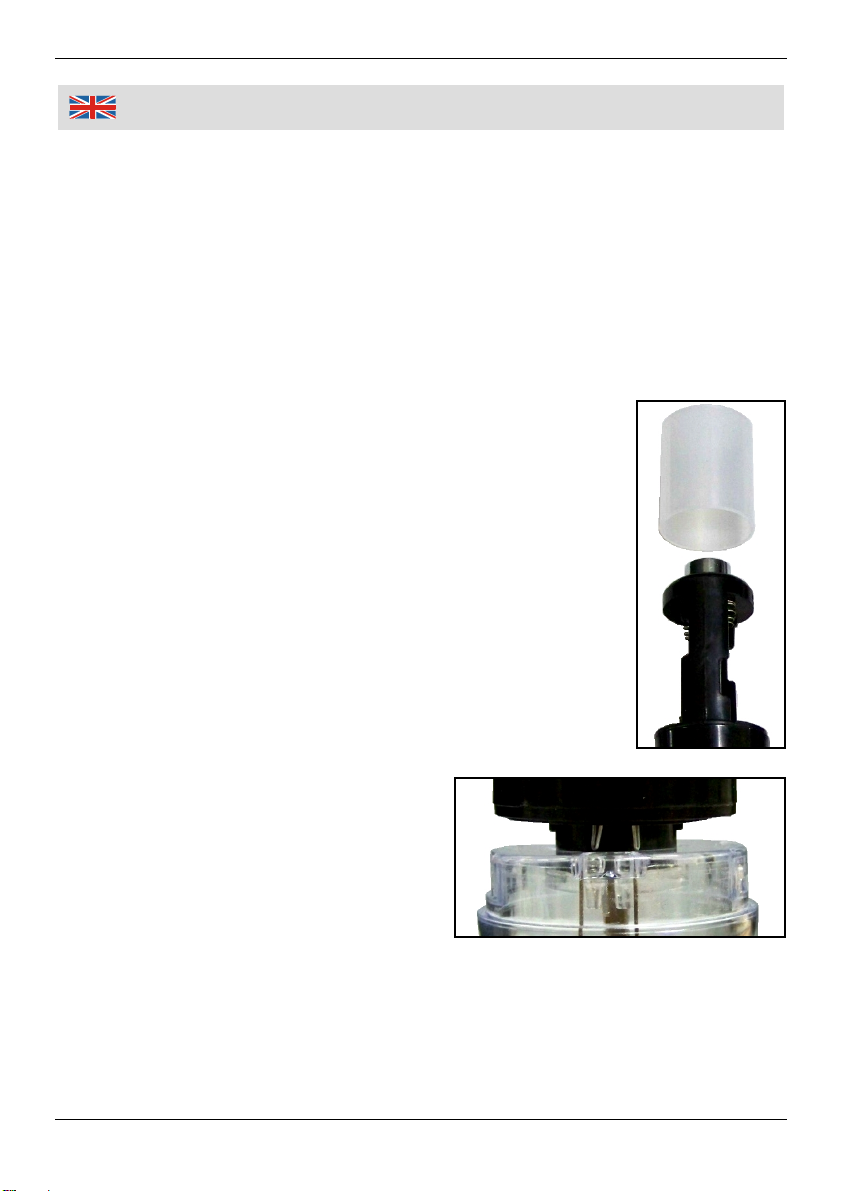

Inserting batteries and filling
1. Hold the container (5) with one hand and turn the housing
cover (8) counter clockwise with the other hand. Pull the
cover upright to remove it from the container.
2. Pull the drive unit (3) and the transparent battery cover
upright.
3. Insert 4 fresh batteries of the type LR6 (AA) into the battery
compartment (2). Observe the right polarity. The battery
polarity symbols are shown in the battery compartment.
4. Fill the container up to approx. 80 % with pepper or salt
through the filling hole (4).
5. First, place the transparent battery
cover on the drive unit and then place
the drive unit with the included batter-
ies in the container. Make sure the
connecting wires are directed above
the screws on the container. Press the
drive unit firmly on the container.
6. Put the housing cover over the drive unit. Turn the housing cover clockwise
and tighten the container.

7
Operation
Operation
Press and hold the ON/OFF switch (1) in order to activate the grinding unit
and to switch on the built-in LED (6).
You can set the required grinding size by turning the screw (7):
clockwise = finer;
counter clockwise = coarser.
If the grinding unit does not turn when set to a very fine setting, you will have
to select a coarser setting. If the grinding unit still does not turn, it may be
blocked. Select the coarsest setting and shake the pepper mill back and forth
until the grinding unit operates again.
If the grinding unit fails to turn frequently even at coarse setting or if it only
turns very slowly, the batteries are flat. In this case, replace the 4 batteries
with a complete new set. Do not mix rechargeable batteries with ordinary
batteries or new ones with flat batteries.
Cleaning
Preferably, clean the container immediately before you intend to fill it with new
pepper or salt. Shake the container empty first and remove any residue with a
small, non-food contaminating brush. Do not wash the container with water or
any other liquid.
Only use a lightly moistened cloth to clean the outside housing.
Do not immerse the pepper mill in water or any other fluids.
Do not use any aggressive detergents or similar for cleaning.
Do not use any metallic or sharp tools as this could damage the surface of the
unit.

8
Operation
Typ KDL-502 Type
Nennspannung 6 V Nominal Voltage
Nennleistung 4 W Nominated Power
Batterien 4 x LR6 (AA ) Batteries
Gewicht 218 g Weight
Schutzklasse III Protection Class
Abmessungen 225 x 50 mm (H x Ø) Dimensions
Technische Daten
|
Technical Data

V
Wir, die Westfalia Werkzeugcompany,
Werkzeugstraße 1, D-58093 Hagen,
erklären in alleiniger Verantwortung, dass das Produkt
Elektrische Pfeffermühle mit Licht, KDL-502
Artikel Nr. 86 62 77
den wesentlichen Schutzanforderungen genügt, die in den Europäischen Richtlinien
2004/108/EG Elektromagnetische Verträglichkeit (EMV)
und deren Änderungen festgelegt sind.
Für die Konformitätsbewertung wurden folgende harmonisierte Normen herangezogen:
2004/108/EG EN 55014-1:2000+A1:2001+A2:2002
EN 55014-2:1997+A1:2001
Hagen, den 15. Juni 2009
(Thomas Klingbeil, Qualitätsbeauftragter)
We, the Westfalia Werkzeugcompany,
Werkzeugstraße 1, D-58093 Hagen,
declare by our own responsibility that the product
Electric Pepper Mill with Light, KDL-502
Article No. 86 62 77
complies with the basic requirements defined in the European Directives
2004/108/EC Electromagnetic Compatibility (EMC)
and their amendments.
For the evaluation of conformity, the following harmonized standards were consulted:
2004/108/EC EN 55014-1:2000+A1:2001+A2:2002
EN 55014-2:1997+A1:2001
Hagen, June 15th, 2009
(Thomas Klingbeil, QA Representative)
EG-Konformitätserklärung
EC-Declaration of Conformity

Gestaltung urheberrechtlich geschützt VI © Westfalia 06/09
Deutschland Österreich
Westfalia Westfalia
Werkzeugstraße 1 Moosham 31
D-58093 Hagen A-4943 Geinberg OÖ
Telefon: [phone] Telefon: [phone]
Telefax: (0180) 5 30 31 30 Telefax: (07723) 4 27 59 23
Internet: www.westfalia.de Internet: www.westfalia-versand.at
Schweiz UK
Fachversand Westfalia Westfalia
Utzenstorfstraße 39 Freepost RSBS-HXGG-ZJSC
CH-3425 Koppigen 8 Fairfax Road, N. Abbot TQ12 6UD
Telefon: [phone] Phone: [phone]
Telefax: (034) 4 13 80 01 Fax: [phone]
Internet: www.westfalia-versand.ch Internet: www.westfalia.net
Kundenbetreuung | Customer Services
Werter Kunde,
bitte helfen Sie mit, Abfall zu vermeiden.
Sollten Sie sich einmal von diesem Artikel trennen wollen, so
bedenken Sie bitte, dass viele seiner Komponenten aus
wertvollen Rohstoffen bestehen und wiederverwertet werden
können.
Entsorgen Sie ihn daher nicht in die Mülltonne, sondern führen
Sie ihn bitte Ihrer Sammelstelle für Elektroaltgeräte zu.
Dear Customer,
Please help avoid waste materials.
If, at some point, you intend to dispose of this article, please
bear in mind that many of its components consist of useful
materials which can be recycled.
For this reason, please do not throw it in the rubbish bin, but
check with your local council for recycling facilities in your area.
Entsorgung | Disposal
