Westfalia 15 01 44 User manual

Bedienungsanleitung
Instruction Manual
Druckluft-Sandstrahlpistole
Artikel Nr. 15 01 44
Air Sand Blaster
Article No. 15 01 44

II
Instruction manuals provide valuable hints for using your new
device. They enable you to use all functions, and they help you
avoid misunderstandings and prevent damage.
Please take the time to read this manual carefully and keep it for
future reference.
Bedienungsanleitungen enthalten wichtige Hinweise für den
Umgang mit Ihrem neuen Gerät. Sie ermöglichen Ihnen, alle
Funktionen zu nu
tzen, und sie helfen Ihnen, Missverständnisse
zu vermeiden und Schäden vorzubeugen.
Bitte nehmen Sie sich die Zeit, diese Bedienungsanleitung in
Ruhe durchzule
sen und bewahren Sie diese für späteres
Nachlesen gut auf.
Sehr geehrte Damen und Herren
Dear Customer

III
Übersicht Werkzeuge | Overview ToolsÜbersicht Zubehör | Overview AccessoryÜbersicht | Overview
7
6
5
4
3
8
2
1
9

IV

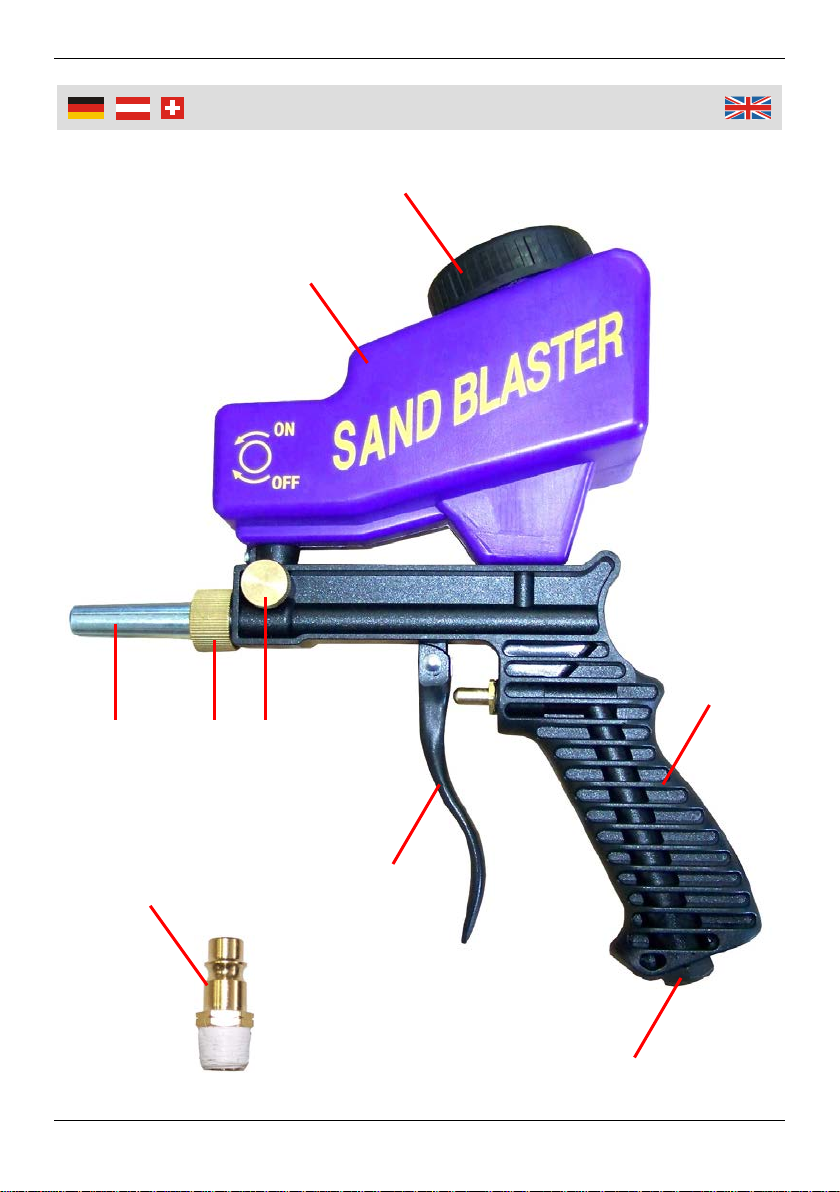

1 Verschlusskappe Lid
2 Strahlgutbehälter Grinding Material Container
3 Strahldüse Nozzle
4 Verschraubungsring Ring Nut
5 Mengenregulierer Regulator
6 Abzugshebel Trigger
7 Druckluftanschluss Compressed Air Connection
8 Handgriff Handle
9 Druckluft-
Schnellkupplungsadapter Air Quick Coupling Adaptor
Übersicht | Overview

1
Table of Contents
Inhaltsverzeichnis
Sicherheitshinweise ..................................................Seite 2
Bestimmungsgemäße Verwendung..........................Seite 4
Vor der ersten Benutzung.........................................Seite 4
Inbetriebnahme.........................................................Seite 4
Luftdruck und Luftmenge ..........................................Seite 5
Wartung, Schmierung und Pflege.............................Seite 5
Lagerung...................................................................Seite 6
Technische Daten.....................................................Seite 12
Safety Notes ............................................................ Page 7
Intended Use............................................................ Page 9
Before first Use ........................................................ Page 9
Start-up.................................................................... Page 9
Air Pressure and Air Volume.................................... Page 10
Maintenance, Lubrication and Care ......................... Page 11
Storing...................................................................... Page 11
Technical Data......................................................... Page 12

2
Sicherheitshinweise
Die Druckluft-Sandstrahlpistole ist nur für den privaten Gebrauch
bestimmt. Sie ist nicht für den gewerblichen Dauereinsatz
bestimmt.
Entsorgen Sie nicht benötigtes Verpackungsmaterial oder
bewahren Sie dieses an einem für Kinder unzugänglichen Ort
auf. Es besteht Erstickungsgefahr!
Verwenden Sie die Sandstrahlpistole gemäß dieser Bedienungs-
anleitung und nur für den bestimmungsgemäßen Einsatzbereich.
Personen mit eingeschränkten physischen, sensorischen oder
geistigen Fähigkeiten dürfen die Druckluft-Sandstrahlpistole nicht
benutzen, es sei denn sie werden durch eine Betreuerin/einen
Betreuer beaufsichtigt und unterwiesen.
Halten Sie die Sandstrahlpistole außer Reichweite von Kindern.
Die Druckluft-Sandstrahlpistole darf nur von sachkundigen
Personen in Betrieb genommen werden. Bei unsachgemäßer
Benutzung oder jeglicher Veränderung können gesundheitliche
Beeinträchtigungen sowie Sachschäden entstehen.
Richten Sie die Sandstrahlpistole niemals auf sich selbst oder
andere Personen oder auf Tiere. Verwenden Sie das Gerät nicht
in der Nähe von Autos, Möbeln, Glas, etc., da diese durch die
Verstreuung des Sandes beschädigt werden könnten.
Tragen Sie beim Arbeiten mit der Sand-
strahlpistole die erforderliche Schutzklei-
dung, insbesondere Schutzbrille, Strahl-
schutzhelm, Gehörschutz und Schutzhand-
Beachten Sie bitte zur Vermeidung von Fehlfunktionen,
Schäden und gesundheitlichen Beeinträchtigungen die
beigefügten Allgemeinen Sicherheitshinweise sowie
folgende Hinweise:

3
Sicherheitshinweise
schuhe.
Verbinden Sie den Druckluftanschluss nur über die
Schnellverschlusskupplung mit dem Druckluftwerkzeug und
regulieren Sie die Arbeitsdruckeinstellung über einen Druck-
minderer. Der maximal zulässige Arbeitsdruck von 8 bar darf
niemals überschritten werden.
Verwenden Sie als Energiequelle niemals Sauerstoff, brennbare
Gase oder halogenierten Kohlenwasserstoff.
Kontrollieren Sie sämtliche Anschlüsse und Schläuche auf guten
Sitz und Funktionstüchtigkeit. Lose Schläuche können eine
ernsthafte Verletzungsgefahr darstellen.
Trennen Sie vor Einstellungsarbeiten, vor Störungsbeseitigung,
bei längerem Nichtgebrauch und bei Wartungsarbeiten die
Druckluft-Sandstrahlpistole von der Druckluftquelle.
Die Druckluft-Sandstrahlpistole darf nicht zweckentfremdet oder
umgebaut werden. Verwenden Sie nur Original-Zubehör. Nicht
empfohlenes Zubehör kann ein Gefahrenrisiko darstellen.
Tragen Sie das Gerät nie am Schlauch, sondern halten Sie das
Gerät am Gehäuse.
Halten Sie den Handgriff trocken und frei von Öl oder Fett.
Verwenden Sie die Druckluft-Sandstrahlpistole nicht in der Nähe
von brennbaren Flüssigkeiten, Gasen oder Staub. Durch Funken
können sich Staub oder Gase entzünden.
Seien Sie aufmerksam. Achten Sie darauf, was Sie tun. Gehen
Sie mit Umsicht an dieArbeit.
Verwenden Sie das Gerät nicht, wenn es nicht korrekt arbeitet
oder es beschädigt wurde. Unternehmen Sie keine eigenen
Reparaturversuche. Wenden Sie sich an unseren Kundendienst.

4
Benutzung
Bestimmungsgemäße Verwendung
Die Druckluft-Sandstrahlpistole ist ein druckluftbetriebenes
Werkzeug für den vielseitigen Einsatz. Die Sandstrahlpistole
eignet sich z.B. zum Sandstrahlen von Eisen, Blechen,
Metallgegenständen, etc.
Zur bestimmungsgemäßen Verwendung gehört auch das
Einhalten der Anleitung.
Jede darüber hinausgehende Verwendung (andere Medien,
Gewaltanwendung) oder eigenmächtige Veränderung (Umbau,
kein Original-Zubehör) können Gefahren auslösen und gelten als
nicht bestimmungsgemäß.
Vor der ersten Benutzung
Nehmen Sie die Druckluft-Sandstrahlpistole und die benötigten
Zubehörteile aus der Verpackung und überprüfen alle Teile auf
Transportschäden. Halten Sie die Verpackungsmaterialien von
Kleinkindern fern. Es besteht Erstickungsgefahr!
Inbetriebnahme
1. Drehen Sie den Mengenregulierer (5) im Uhrzeigersinn zu.
2. Schrauben Sie den Druckluft-Schnellkupplungsadapter (9) auf
den Druckluftanschluss (7) der Sandstrahlpistole.
3. Drehen Sie die Verschlusskappe (1) gegen den Uhrzeigersinn
los.
4. Befüllen Sie den Strahlgutbehälter (2) mit geeignetem Sand-
strahlmittel.
5. Schließen Sie den Strahlgutbehälter wieder mit der Verschluss-
kappe.
6. Verbinden Sie den Druckluftkompressor über einen flexiblen
Druckluftschlauch mit dem Schnellkupplungsadapter und
nehmen Sie den Druckluftgenerator in Betrieb.
7. Drehen Sie den Mengenregulierer gegen den Uhrzeigersinn auf.

5
Benutzung
8. Führen Sie die Sandstrahlpistole an das zu bearbeitende Objekt
heran. Drücken Sie auf den Abzugshebel (6), um die
Sandstrahlpistole in Betrieb zu nehmen. Je weiter der
Abzugshebel eingedrückt wird, desto stärker wird der Strahl.
Führen Sie ggf. vorher einen Probelauf an einem nicht mehr
benötigten Werkstück durch.
9. Lassen Sie den Abzugshebel los, um die Luftzufuhr/den aus-
tretenden Sandstrahl zu stoppen.
10.Drehen Sie den Mengenregulierer im Uhrzeigersinn zu.
11.Trennen Sie das Werkzeug nach der Arbeit vom Druckluft-
generator.
12.Reinigen Sie das Werkzeug anschließend mit einem feuchten
Tuch.
Luftdruck und Luftmenge
Die Druckluft-Sandstrahlpistole sollte mit einem Druck von 6 bar
und mit einem Kompressor mit einem Luftvolumen von min.
200 l/min betrieben werden. Ein größerer Druck als der max.
zulässige Druck von 8 bar würde aufgrund höherer Belastung die
Lebensdauer des Gerätes verkürzen. Ideal ist ein Kompressor
mit einem Luftvolumen von 300 – 400 l/min.
Verwenden Sie nur Anschlussschläuche mit einem
Innendurchmesser von mindestens 9 mm. Bedenken Sie bitte
beim Einstellen des Luftdrucks, dass der Druck bei einer
Schlauchlänge von 10 m und einem Innendurchmesser von
9 mm um ca. 0,6 bar absinkt.
Wartung, Schmierung und Pflege
Um eine einwandfreie Funktion und lange Lebensdauer zu
gewährleisten, ist eine gewissenhafte Wartung unerlässlich.
Zum Betrieb von Druckluftwerkzeugen wird saubere Luft benötigt.
Korrosionsrückstände, Staub und Schmutz aus der Versor-

6
Benutzung
gungsleitung beeinträchtigen die Leistung und schaffen tech-
nische Probleme. Eine dem Werkzeug vorgeschaltete Wartungs-
einheit mit Filter und Reduzierventil entzieht der Luft Feuchtigkeit
und Schmutz und regelt den Betriebsdruck.
Reinigen Sie die Sandstrahlpistole nach der Arbeit mit einem
feuchten Tuch.
Benutzen Sie keine chemischen Reinigungsmittel, die aggressive
Substanzen enthalten, wie Benzin, Verdünnung u.a., da sie die
Oberflächen beschädigen könnten.
Lassen Sie keine Flüssigkeiten in das Werkzeug gelangen und
tauchen Sie das Gerät nicht in Flüssigkeiten. Wasser in der
Druckluftzufuhr kann Schäden am Gerät verursachen.
Entwässern Sie Ihren Kompressor oder Ihr Leitungssystem
regelmäßig! Reinigen Sie den Luftfilter ihrer Anlage ebenfalls
regelmäßig.
Die Druckluft-Sandstrahlpistole benötigt gereinigte und ölfreie
Luft. Verwenden Sie daher keinen Nebelöler für die Luftzufuhr.
Verwenden Sie nach Möglichkeit nur Druckluftschläuche für die
Druckluftzufuhr, die nicht bereits mit anderen Druckluft-
werkzeugen verwendet wurden, welche einen Nebelöler
voraussetzen.
Ölen oder fetten Sie von Zeit zu Zeit die beweglichen Teile des
Abzugsmechanismus und die des Mengenregulierers der Sand-
strahlpistole.
Reinigen Sie die Strahldüse (3) der Druckluft-Sandstrahlpistole
von Zeit zu Zeit. Drehen Sie dazu den Verschraubungsring (4)
gegen den Uhrzeigersinn los und ziehen Sie die Strahldüse nach
vorn ab.
Lagerung
Lagern Sie die Druckluft-Sandstrahlpistole an einem vor Staub
und Schmutz geschützten, trockenen Ort.

7
Safety Notes
Only use the air sandblaster for domestic purposes. It is not
designed for continuous, professional use.
Dispose of used packaging material carefully or store it out of the
reach of children. There is a danger of suffocation!
Only use the air sand blaster according to this instruction manual
and for the intended use.
Persons with limited physical, sensorial or mental abilities are not
allowed to use the air sand blaster, unless they are supervised
and briefed for their safety by a qualified person.
Keep the air sand blaster out of reach of children.
The air sand blaster may only be operated by competent
persons. Unintended use or modifications of any kind can lead to
injuries or to damage to property.
Never direct the air sand blaster towards people, animals or
plants. Do not operate the sand blaster in the vicinity of cars,
furniture, glass, etc. to avoid damage cause by the sand blast.
Wear personal protective equipment when
using the air sand blaster, in particular wear
safety goggles, protective helmet, hearing
protection and safety gloves.
For your own safety always use the quick coupling adaptor to
connect the air sand blaster to the air supply. Always regulate the
working pressure by using a pressure regulator. Do not exceed
the max. permitted working air pressure of 8 bar.
Never use oxygen or flammable gases as source of energy.
Please no
te the included General Safety Notes and the
following safety notes to avoid malfunctions, damage
or physical injury:

8
Safety Notes
Check if all connections and hoses are mechanically secured and
if they are functioning properly. Loose hoses may cause severe
injuries.
Disconnect the air sand blaster from the compressed air source
before doing any maintenance work or when not in use.
Do not modify the air sand blaster in any way and do not use it
for any unintended use. Only use original accessory. Not
recommended accessory can bear a risk of danger.
Never carry the unit with the hose. Carry it with the housing.
Keep the handle dry and free from oil or grease.
Do not use the air sand blaster near flammable liquids, gases or
dust. Sparks may ignite the dust or fumes.
Stay alert! Watch what you are doing. Use common sense.
Do not use the air sand blaster any further in case of damage. Do
not open the unit and do not try to repair them yourself. In case of
questions or problems contact a professional or our customer
service.

9
Operation
Intended Use
The air sand blaster is a tool driven by compressed air. It is
designed for versatile use. The air sand blaster is suitable for
sand-blasting of iron, sheet metal, metal objects, etc.
The intended use also includes an operation following the
operating instructions.
Any use beyond these parameters (different media, applying
force) or any changes (reconstruction, no original accessory) can
lead to serious risks and is regarded as use that is contrary to the
intended purpose.
Before first Use
Unpack the air sand blaster and the required accessory and check
all parts for any damage in transit. Dispose of packaging materials
or store them out of reach of children. Plastic bags etc. may
become a deadly toy for children.
Start-up
1. Turn the regulator (5) clockwise to close it.
2. Screw the air quick coupling adaptor (9) on the compressed air
connection (7) of the sand blaster.
3. Turn the lid (1) counter clockwise and remove it.
4. Fill the grinding material container (2) with appropriate grinding
material.
5. Close the grinding material container with the lid.
6. Connect the air hose to the compressed air generator and to the
quick coupling adaptor of the air sand blaster. Power up the
generator.
7. Turn the regulator counter clockwise to open it.

10
Operation
8. Lead the air sand blaster to the workpiece and press the
trigger (6) to start the delivery of air and to start-up the sand
blaster. The more you press the trigger, the stronger the sand
blast will be. If necessary, perform some test runs on an unused
workpiece before work.
9. Release the trigger to stop the delivery of air and to stop sand
blasting.
10.Turn the regulator clockwise to close it.
11.After use, disconnect the tool from the compressed air
generator.
12.Then clean the air sand blaster with a moist cloth.
Air Pressure and Air Volume
Operate the air sand blaster with a pressure of 6 bar using a
compressor with an air suction capacity of at least 200 l/min.
When using higher pressure for operating the air tool than the
max. permitted pressure of 8 bar, its self life will be reduced
drastically. The ideal capacity is provided by compressors with a
suction capacity of 300 – 400 l/min.
Only use air hoses with an inner diameter of at least 9 mm. When
setting up the air pressure, always keep in mind that the pressure
will decrease by approx. 0.6 bar when using a 10 m long hose
with an inner diameter of 9 mm.

11
Operation
Maintenance, Lubrication and Care
To ensure proper functionality and a long lifetime, diligent
maintenance is essential.
For operating pneumatic tools, clean air is required. Corrosion
residues, dust and dirt from the pneumatic pipes reduce the
efficiency of the tool and will cause technical problems. An
upstream maintenance unit consisting of filter and pressure
regulator valve removes moisture and dirt from the air and
controls the working pressure.
After use, clean the air sand blaster with a moist cloth.
Do not use abrasive or aggressive chemicals as benzene or
thinner, which may dissolve plastic parts.
Do not allow liquids to enter the unit and never immerse it into
liquids. Water in the compressed air inlet can damage the
machine. Therefore it is recommended to drain the air lines and
the compressor in regular intervals! Also clean the air filters in
regular intervals.
The air sand blaster requires clean and oil-free air. So do not use
an oil-fog lubricator within the air supply system.
If possible, only use compressed air hoses for the air supply that
previously have not been used with other air tools which required
an oil-fog lubrication system.
Lubricate the moving parts of the trigger mechanism and the
regulator from time to time.
Clean the nozzle (3) in regular intervals. To do so, turn the ring
nut (4) counter clockwise and pull out the nozzle.
Storing
Store the air sand blaster in a dry location that is protected from
dust and dirt.

12
Technische Daten | Technical Data
Arbeitsdruck 6 bar Operating Pressure
Max. Betriebsdruck 8 bar Max. Operating
Pressure
Max. Luftverbrauch Max. 200 l/min Air Consumption
Strahlgutbehälter 600 cm3Grinding Material
Container
Düsendurchmesser 5 mm Nozzle Diameter
Korngröße # 46 - # 100
(0,355 - 0,125 mm) Grain Size
Hand-Arm-Vibration 2,6 m/s2
K = 1,5 m/s2Hand Arm Vibration
Schalldruckpegel LpA = 75 dB (A)
KpA = 3 dB (A) Sound Pressure Level
Schallleistungspegel LWA = 85 dB (A)
KWA = 3 dB (A) Sound Power Level
Gewicht 430 g Weight
Druckluftanschluss R ¼“ Air Connection

13
Consignes de sécurité
Le pistolet de sablage à air comprimé est destiné à un usage
privé. Il est pas destiné à une utilisation commerciale continue.
Éliminer le matériau d'emballage ou le stocker hors de la portée
des enfants. Risque d'étouffement!
Utilisez le pistolet de sablage selon cette feuille d'instructions et
uniquement pour la zone d'application prévue.
Les personnes ayant des capacités physiques, sensorielles ou
mentales limitées ne sont pas autorisés à utiliser le dispositif,
sinon sous contrôle, et après avoir reçu les instructions de la
personne responsable de leur sécurité.
Tenez le pistolet de sablage loin des enfants.
Le pistolet de sablage à air comprimé peut être utilisé que par
des personnes compétentes dans sa fonction. Toute utilisation
ou modification non autorisée peut causer des problèmes à la
santé et les dommages.
Ne jamais pointer le pistolet de sablage vers vous-même ou
d'autres personnes ou des animaux. Ne pas utiliser l'instrument à
proximité de voitures, meubles, verre, etc, car ceux-ci pourraient
être endommagés par la dispersion de sable.
Portez tout en travaillant avec le pistolet de
sablage des vêtements protection
approprié, en particulier des lunettes de
protection, casque jet, protection
acoustique et des gants de protection.
S'il vous plaît noter, afin d'éviter des
dysfonctionnements, des dommages et des problèmes
à la santé les consignes généra
ux de sécurité
annexées et les instructions suivantes:

14
Consignes de sécurité
Connectez le raccord d'air comprimé que par le couplage rapide
avec l'outil pneumatique et ajuster le réglage par un réducteur de
pression de sortie. La pression de service maximale admissible
de 8 bars ne doit jamais être dépassée.
Ne jamais utiliser comme une source d'oxygène de l'énergie, des
gaz combustibles ou des hydrocarbures halogénés.
Vérifiez toutes les connexions et les tuyaux sur fonctionnalité
adéquate. tuyaux en vrac peuvent poser sérieusement un risque
de blessure grave.
Débranchez avant de travaux de réglage, de dépannage, lors de
la non-utilisation et pendant les travaux d'entretien, le pistolet de
sablage à l'air comprimé de la source d'air comprimé.
Le pistolet de sablage ne doit pas être utilisé pour un usage
impropre ou reconstruit. Utilisez uniquement des accessoires
originaux. Accessoires non pas recommandais peuvent
constituer un danger pour la sécurité.
Ne jamais transporter l'appareil par le tube, mais maintenir le
dispositif de la carcasse.
Gardez les poignées sèches et exemptes d'huile ou de graisse.
Ne pas utiliser le pistolet air comprimé en présence de liquide,
gaz ou poussières inflammable. Les étincelles peuvent
enflammer la poussière ou le gaz.
Faites attention. Faites attention à ce que vous faites. Procédez
avec prudence au travail.
Ne pas utiliser l'appareil si il ne fonctionne pas correctement ou si il
a été endommagée. Ne pas effectuer les réparations vous-même.
S'il vous plaît contacter notre service à la clientèle.

15
Informazioni sulla sicurezza
La pistola di sabbiatura ad aria compressa è destinata all'uso
privato. Non è intesa per un uso commerciale continuo.
Smaltire il materiale di imballaggio o conservarlo fuori dalla
portata dei bambini. Pericolo di soffocamento!
Utilizzare la pistola di sabbiatura in base a questo foglio di
istruzioni e solo per l'area di applicazione prevista.
Persone con limitate capacità fisiche, sensoriali o mentali non
possono utilizzare la pistola di sabbiatura se non sotto il controllo
e dopo aver ricevuto rispettive istruzioni dalla persona
responsabile alla loro sicurezza.
Tenere la pistola di sabbiatura lontano dai bambini.
La pistola di sabbiatura ad aria compressa può essere utilizzata
solo da persone competenti nella sua funzione. Ogni uso
improprio o modifica può causare problemi di salute e danni.
Non puntare mai la pistola di sabbiatura verso se stessi o altre
persone o animali. Non utilizzare lo strumento in prossimità di
auto, mobili, vetro, ecc, in quanto questi potrebbero essere
danneggiati dalla dispersione di sabbia.
Indossare durante il lavoro con la pistola di
sabbiatura l’abbigliamento di protezione
adeguato, in particolare occhiali protettivi,
casco jet, protezione acustiche e guanti di
protezione.
Collegare il collegamento dell'aria compressa solo attraverso
l'attacco rapido con l'utensile pneumatico e regolare
l'impostazione di pressione di uscita attraverso un riduttore di
Si prega di n
otare, al fine di evitare malfunzionamenti,
danni o problemi alla salute le istruzioni generali di
sicurezza allagate e le seguenti istruzioni:

16
Informazioni sulla sicurezza
pressione. La pressione massima di esercizio consentita di 8 bar
non deve mai essere superata.
Non utilizzare mai come fonte di energia ossigeno, gas
combustibili o idrocarburi alogenati.
Verificare tutti i collegamenti e i tubi flessibili su una adeguata
funzionalità. Tubi allentati possono seriamente rappresentare un
grave rischio di lesioni.
Scollegare prima di lavori d’impostazione, prima di risoluzione di
problemi, durante il non-utilizzo e durante i lavori di
manutenzione, la pistola di sabbiatura ad aria compressa dalla
sorgente di aria compressa.
La pistola di sabbiatura ad aria compressa non deve essere
utilizzata per uso improprio o ricostruita. Utilizzare solo accessori
originali. Gli accessori non raccomandati possono rappresentare
un pericolo per la sicurezza.
Mai tenere il dispositivo dal tubo, ma tenere il dispositivo dalla
carcassa.
Mantenere l'impugnatura asciutta e priva di olio o grasso.
Non utilizzare la pistola di sabbiatura ad aria compressa in
presenza di liquidi infiammabili, gas o polveri. Scintille possono
infiammare polvere o gas.
Essere attenti. Fare attenzione a ciò che si fa. Procedere con
cautela al lavoro.
Non utilizzare il dispositivo se non funziona correttamente o se è
stato danneggiato. Non effettuare alcuna riparazione per conto
proprio. Si prega di contattare il nostro servizio clienti.
