Westfalia LT212 User manual

Westfalia Bedienungsanleitung
Nr. 108471

½“Druckluft Ratschen Set
LT212
A
rtikel Nr. 55 58 05
½“ Air Ratchet Wrench Kit
LT212
A
rticle No. 55 58 05
Bedienungsanleitung
Instruction Manual

II
The air ratchet wrench kit is ideal for body shop work. It can be used for
removing or replacing radiators, engines, air conditioning units and water
pumps in automotive applications.
Please familiarize yourself with the proper usage of the device by reading and
following each chapter of this manual, in the order presented. Keep these
operating instructions for further reference.
This operating instruction contains important details for handling the device.
Please pass it on along with the unit if it is handed over to a third party!
Please read all safety instructions!
These instructions will make it easier for you to handle the device and help
prevent misunderstandings and possible damage or injury.
Das Druckluft Ratschen Set ist ideal für den Kfz Bereich. Es kann eingesetzt
werden bei Karosseriearbeiten, Ein- und Ausbau von Kühlern, Motoren,
Klimaanlagen und Kühlwasserpumpen.
Bitte machen Sie sich in der Reihenfolge der Kapitel mit dem Gerät vertraut
und bewahren Sie diese Bedienungsanleitung für spätere Zwecke gut auf.
Diese Bedienungsanleitung enthält wichtige Hinweise zur Inbetriebnahme und
Handhabung. Legen Sie die Anleitung dem Produkt bei, wenn Sie es an Dritte
weitergeben!
Bitte lesen Sie alle Sicherheitshinweise!
Diese sollen Ihnen den sachgemäßen Umgang erleichtern und Ihnen helfen,
Missverständnissen und Schäden vorzubeugen.
Sehr
g
eehrte Damen und Herren
Dear Customers

III

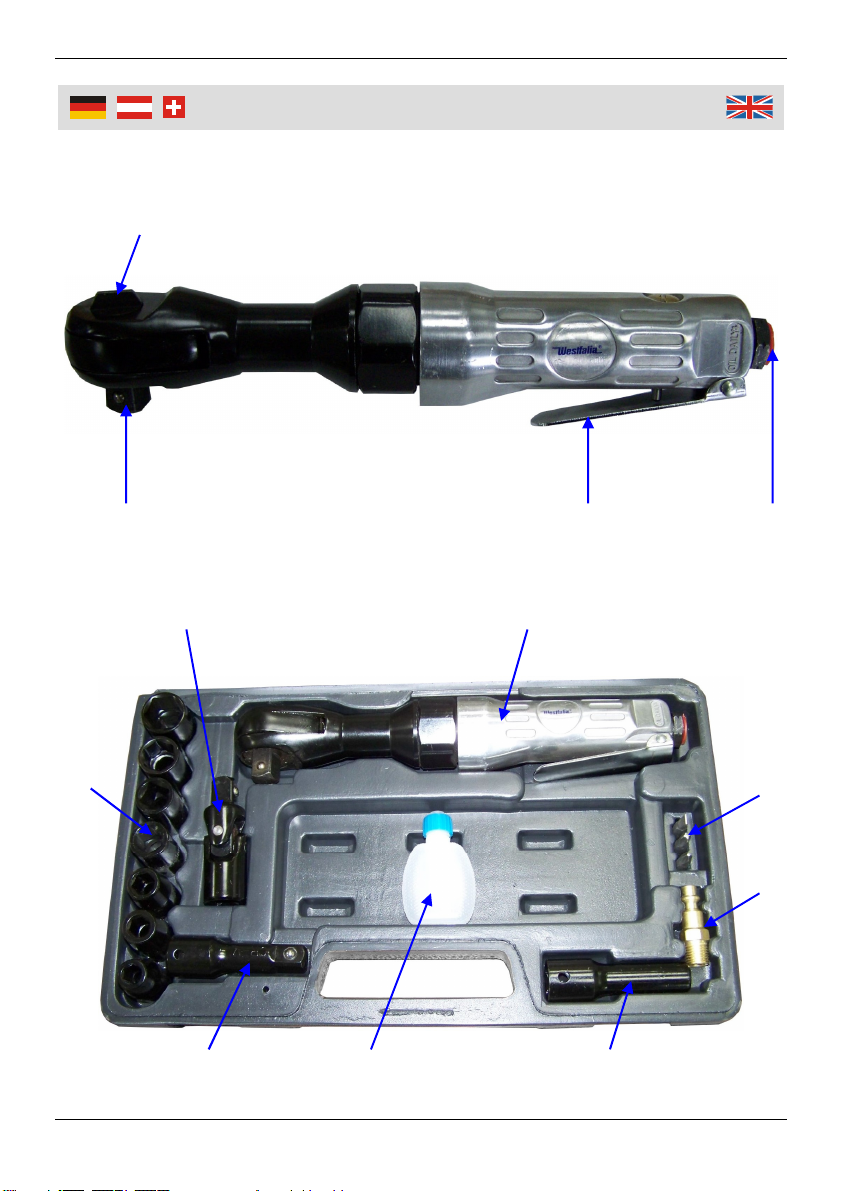

Übersicht
|
Overvie
w
A
B
C
G
F
ED
H
IJK
L

IV
A Kraft-Stecknüsse Impact Sockets
B Kraft-Verlängerung Extension Bar
C Kardangelenk Universal Joint
D Ölfläschen Oil Bottle
E ½“ Bit Adapter ½” Bits Adaptor
F Druckluft
Schnellkupplungsadapter
Quick Coupling Adaptor
G Kraft-Bits Impact Bits
H Ratsche Ratchet Wrench
I ¼“ Druckluftanschluss ¼“ Air Inlet
J Abzugshebel Trigger
K ½“ Antrieb ½” Drive
L Rechts/Links Lauf Right/Left Rotation
Übersicht
|
Overvie
w

1
Safety Notes...........................................................................................Page 8
Intended Use ..........................................................................................Page 10
Before first Use.......................................................................................Page 10
Start-up ..................................................................................................Page 10
Air Pressure and Air Volume..................................................................Page 10
Using the Air Ratchet .............................................................................Page 11
Maintenance and Care...........................................................................Page 11
Lubrication..............................................................................................Page 12
Accessories ............................................................................................Page 13
Storage...................................................................................................Page 13
Technical Data .......................................................................................Page 14
Drawing ..................................................................................................Page 15
Part List ..................................................................................................Page 16
Sicherheitshinweise............................................................................. Seite 2
Bestimmungsgemäße Verwendung .................................................... Seite 4
Vor der ersten Benutzung ................................................................... Seite 4
Inbetriebnahme ................................................................................... Seite 4
Luftdruck und Luftmenge..................................................................... Seite 4
Betrieb der Druckluftratsche................................................................ Seite 5
Wartung und Pflege............................................................................. Seite 5
Schmierung ......................................................................................... Seite 6
Zubehör ............................................................................................... Seite 7
Lagerung ............................................................................................. Seite 7
Technische Daten ............................................................................... Seite 14
Zeichnung............................................................................................ Seite 15
Teileliste .............................................................................................. Seite 16
Table of Contents
Inhaltsverzeichnis

2
Sicherheitshinweise
Personen mit eingeschränkten physischen, sensorischen oder geistigen
Fähigkeiten dürfen das Gerät nicht benutzen, es sei denn, sie werden durch
eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhalten von der
zuständigen Person Anweisungen, wie das Gerät zu benutzen ist.
Halten Sie das Druckluft Ratschen Set außerhalb der Reichweite von Kindern
oder von zu beaufsichtigenden Personen. Lassen Sie das Werkzeug nie
unbeaufsichtigt.
Verwenden Sie das Druckluft Ratschen Set gemäß dieser Bedienungsanlei-
tung. Das Set ist nicht für den gewerblichen Dauereinsatz vorgesehen.
Zu Ihrer eigenen Sicherheit sollten Sie das Druckluft Ratschen Set nicht fest
mit dem Druckluftschlauch verbinden, sondern den beigefügten Schnellkupp-
lungsadapter (F) verwenden.
Stellen Sie den Arbeitsdruck stets über einen Druckminderer ein.
Das Druckluft Ratschen Set erzeugt einen hohen Schallleistungspe-
gel. Tragen Sie bei der Benutzung des Gerätes entsprechenden
Hörschutz.
Tragen Sie persönliche Schutzkleidung wie Schutzbrille, Arbeitshand-
schuhe und wenn erforderlich auch eine Schutzmaske.
Verwenden Sie keinen Sauerstoff oder brennbare Gase als Energiequelle.
Für den Betrieb des Druckluft Ratschen Sets verwenden Sie nur saubere,
trockene Druckluft mit einem Druck von max. 6,5 bar. Das Überschreiten des
Drucks verkürzt die Lebensdauer des Werkzeugs erheblich.
Trennen Sie das Gerät stets von der Druckluftquelle, bevor Sie Wartungsar-
beiten vornehmen oder andere Kraft-Stecknüsse oder Bits einsetzen bzw.
austauschen.
Kontrollieren Sie sämtliche Anschlüsse und Schläuche auf guten Sitz und
Funktionstüchtigkeit. Lose Schläuche können eine ernsthafte Verletzungsge-
fahr bilden. Benutzen Sie nur Sicherheitskupplungen.
Überprüfen Sie das Gerät auf Beschädigungen und benutzen Sie das
Druckluft Ratschen Set nicht, wenn es beschädigt wurde.
Vermeiden Sie abnormale Körperhaltung. Sorgen Sie für sicheren Stand und
halten Sie jederzeit das Gleichgewicht.
Seien Sie aufmerksam. Achten Sie darauf, was Sie tun. Gehen Sie mit
Umsicht an die Arbeit.
Beachten Sie bitte zur Vermeidung von Fehlfunktionen, Schäden
und gesundheitlichen Beeinträchtigungen die folgenden Hinweise:

3
Sicherheitshinweise
Verwenden Sie das Gerät nicht, wenn Sie müde sind oder unter Einfluss von
Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit
beim Gebrauch des Gerätes kann zu ernsthaften Verletzungen führen.
Tragen Sie geeignete Arbeitskleidung. Tragen Sie enganliegende Kleidung,
rutschfestes Schuhwerk und bei langen Haaren ein Haarnetz. Schmuck und
weite Kleidung können von beweglichen Teilen des Werkzeugs erfasst
werden.
Halten Sie Ihren Arbeitsbereich in Ordnung. Unordnung kann Unfälle zur
Folge haben.
Sorgen Sie für gute Beleuchtung.
Verwenden Sie das Druckluft Ratschen Set nicht in der Nähe von brennbaren
Flüssigkeiten, Gasen oder Staub. Durch Funken können sich Staub oder
Gase entzünden.
Tragen Sie das Gerät nie am Schlauch sondern halten Sie das Gerät am
Gehäuse. Halten Sie den Handgriff trocken und frei von Öl oder Fett.
Lagern Sie das Gerät an einem trockenen Ort zwischen 10°C und 30°C außer
Reichweite von Kindern und zu beaufsichtigenden Personen.
Verwenden Sie nur Schlagschrauber-Stecknüsse und Zubehör. Verwenden
Sie keine Hand-Stecknüsse oder Zubehör aus Chrom.
Öffnen Sie das Gerät nicht und unternehmen Sie keine eigenen Reparatur-
versuche. Wenden Sie sich an einen Fachmann oder unsere Kunden-
betreuung. Benutzen Sie nur Originalersatzteile.

4
Betrieb
Bestimmungsgemäße Verwendung
Das Druckluft Ratschen Set kann z.B. im Kfz Bereich eingesetzt werden bei
Karosseriearbeiten, Ein- und Ausbau von Kühlern, Zündkerzen, Klimaanlagen
und Kühlwasserpumpen.
Jede darüber hinausgehende Verwendung (andere Medien, Gewaltanwen-
dung) oder eigenmächtig Veränderung (Umbau, kein Original-Zubehör)
können Gefahren auslösen und gelten als nicht bestimmungsgemäß.
Vor der ersten Benutzung
Packen Sie das Druckluft Ratschen Set aus und überprüfen Sie alle Teile auf
evtl. Transportschäden. Entsorgen Sie das Verpackungsmaterial oder lagern
Sie es an einem für Kinder unzugänglichen Ort. Plastikbeutel usw. können zu
einem gefährlichen Spielzeug für Kinder werden.
Führen Sie vor Gebrauch täglich etwas Öl über den Druckluftanschluss zu
(z.B. über einen Nebelöler).
Inbetriebnahme
Die Druckluft Ratsche ist mit einem R ¼“ Druckluftanschluss (I) ausgestattet.
Zu Ihrer eigenen Sicherheit sollten Sie die Ratsche nicht permanent mit dem
Druckluftschlauch verbinden, sondern den beigefügten Schnellkupplungs-
adapter (F) benutzen.
Dichten Sie das Ende der Schnellkupplung (F) mit Teflonband ab.
Das Gerät muss während des Betriebes mit Schmieröl versorgt werden.
Geben Sie vor jedem Gebrauch des Gerätes etwas Öl in den Druckluftan-
schluss (I) oder benutzen Sie einen Nebelöler.
Beachten Sie hierzu auch das Kapitel „Schmierung“.
Luftdruck und Luftmenge
Die Druckluftratsche sollte mit einem Druck von 6 bar (max. 6,5 bar) und mit
einen Kompressor mit einem Luftvolumen von min. 230 l/min betrieben
werden. Ideal ist die Verwendung eines Kompressors mit einem Luftvolumen
von 300 – 400 l/min.
Verwenden Sie nur Anschlussschläuche mit einem Innendurchmesser von
mindestens 9 mm. Bedenken Sie bitte beim Einstellen des Luftdrucks, dass
der Druck bei einer Schlauchlänge von 10 m und einem Innendurchmesser
von 9 mm um ca. 0,6 bar absinkt.

5
Betrieb
Betrieb der Druckluftratsche
1. Setzen Sie die gewünschte Kraft-Stecknuss (A) auf den ½“ Antrieb (K) der
Druckluftratsche oder verwenden Sie die mitgelieferte Verlängerung (B) zur
Aufnahme der Kraft-Stecknuss.
2. Zum Festziehen oder Lösen von Schlitzschrauben oder Kreuzschlitzschrau-
ben setzen Sie das entsprechende Kraft-Bit (G) auf den ½“ Bit Adapter (E).
3. Verbinden Sie die Druckluftratsche mit dem Druckluftgenerator.
4. Stellen Sie mit dem Rechts/Links Laufregler (L) die Laufrichtung der
Druckluftratsche ein. Drehen Sie den Regler gegen den Uhrzeigersinn in
Richtung des auf der Ratsche eingeprägten „F“ Symbols (Forward), so dreht
die Ratsche bei Betätigung des Abzughebels (J) im Uhrzeigersinn. Drehen
Sie den Regler im Uhrzeigersinn in Richtung des auf der Ratsche eingepräg-
ten „R“ Symbols (Reverse), so dreht die Ratsche bei Betätigung des Abzugs-
hebels (J) gegen den Uhrzeigersinn.
5. Trennen Sie beim Wechsel der Aufsätze, bei Nichtgebrauch und nach
Beendigung der Arbeit sowie bei der Wartung immer zuerst die Ratsche vom
Druckluftanschluss und drücken Sie den Abzugshebel, um im Gerät verblie-
bene Luft entweichen zu lassen.
Hinweise:
Beim Starten des Arbeitsvorganges und während der Arbeit mit der Druckluft
Ratsche kann es zu Rückschlägen kommen. Sorgen Sie während des
Betriebs für einen festen Halt.
Nach Loslassen des Abzugshebels kann die Druckluft Ratsche noch kurz
weiterdrehen.
Wartung und Pflege
Um eine einwandfreie Funktion und lange Lebensdauer zu gewährleisten,
sind gewissenhafte Schmierung und Wartung unerlässlich.

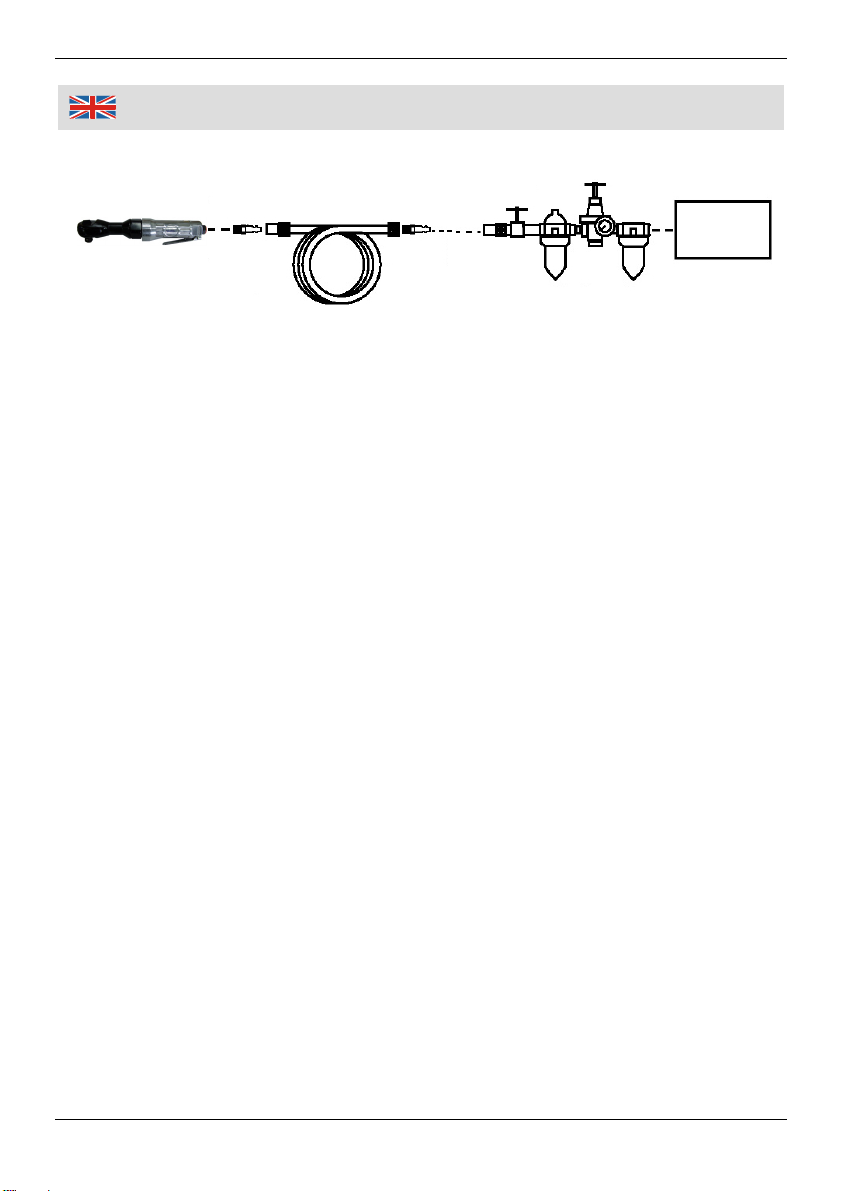

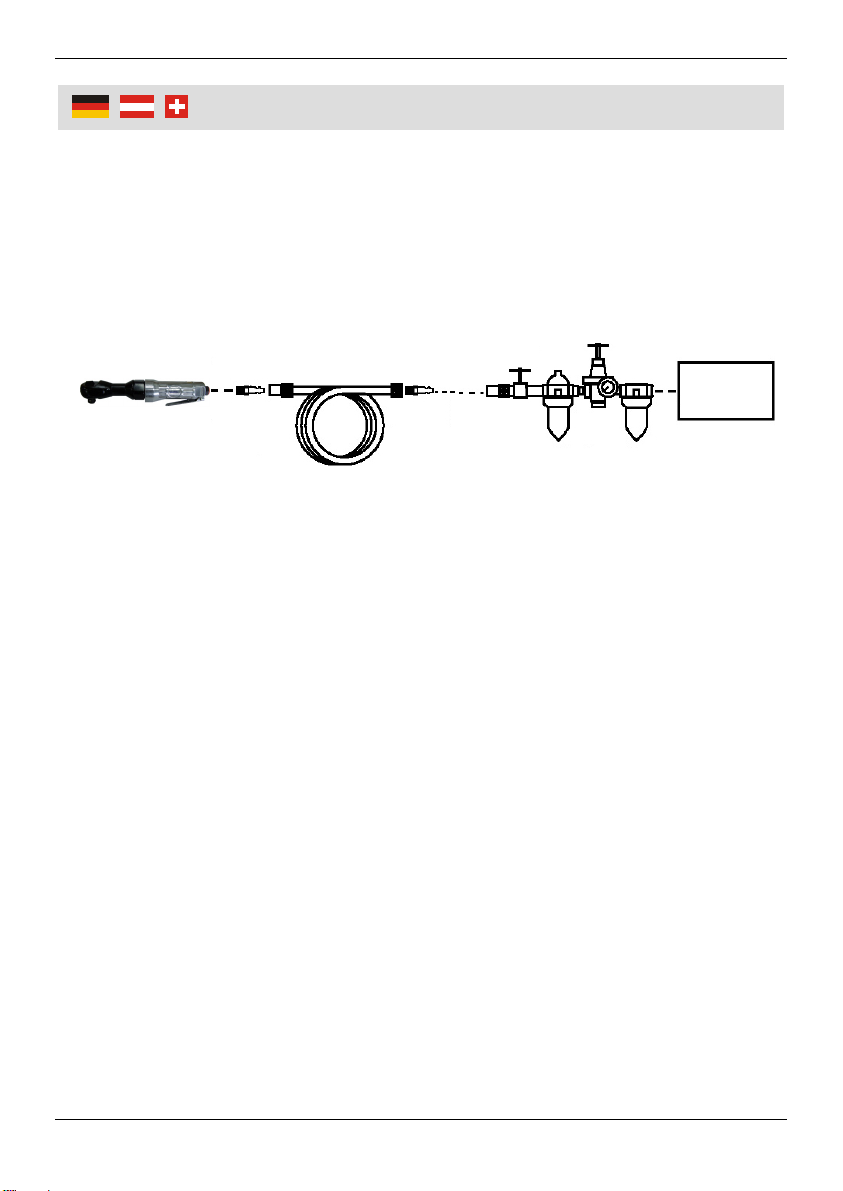

Zum Betrieb von Druckluftwerkzeugen wird saubere Luft benötigt. Korrosions-
rückstände, Staub und Schmutz aus der Versorgungsleitung beeinträchtigen
die Leistung und schaffen technische Probleme. Eine dem Werkzeug vorge-
schaltete Wartungseinheit mit Filter, Reduzierventil und Öler entzieht der Luft
Feuchtigkeit und Schmutz, regelt den Betriebsdruck und versorgt das Werk-
zeug optimal mit Wartungsöl.
Reinigen Sie Ihr Gerät gegebenenfalls mit einem feuchten Tuch.

6
Betrieb
Benutzen Sie keine chemischen Reinigungsmittel, die aggressive Substanzen
enthalten, wie Benzin, Verdünnung u. a., da sie den Kunststoff angreifen
können.
Lassen Sie keine Flüssigkeiten in das Werkzeug gelangen und tauchen Sie
das Gerät nicht in Flüssigkeiten.
Empfohlene Druckluftkomponenten für sicheren Gebrauch
Schmierung
Druckluftwerkzeuge müssen immer ausreichend geschmiert werden. Dies
geschieht kontinuierlich und am sichersten mit einem Nebelöler. Ist der Öler
jedoch zentral am Kompressor oder fix am Ende des Druckluftschlauches
montiert, so darf der flexible Schlauch nur bis maximal 10 m lang sein. Bei
längeren Schläuchen verschwindet die Vernebelung der Luft, das Öl "schwimmt"
im Schlauch und erreicht nicht das Druckluftwerkzeug.
Wenn kein Nebelöler vorhanden ist, können Sie für einen kurzeitigen Betrieb
einige Tropfen Öl in den Druckluftanschluss (I) tropfen.
Die Öleinstellung für den Nebelöler sollte sein:
bei einem Schlauch bis 5 m alle 2 Min. 1 Tropfen,
bei einem Schlauch bis 10 m jeweils pro Min. 1 Tropfen.
1.
2. 3. 4.
6.
7.
8.
9.
10.
1. Druckluft Ratsche
2. Schnellkupplungsadapter
3. Druckluftschlauch mit Schnellkupplungen an beiden Seiten
4. Schnellkupplungsadapter
5. Schnellkupplung
6. Ventil
7. Nebelöler
8. Druckluftminderer
9. Filtereinheit
10. Druckluftquelle (Kompressor)
5.

7
Betrieb
Zubehör
Lieferumfang:
7 Kraft-Stecknüsse in den Größen 9, 10, 11, 13, 14, 17, 19 mm
3 Kraft-Bits
1 Bit Adapter ½“
1 Kraft-Verlängerung 75 mm
1 Kardangelenk
1 Druckluft Schnellkupplungsadapter
1 Ölfläschen (ohne Inhalt)
Lagerung
Legen Sie alle Teile des Sets wieder in die Transportbox in jeweils dafür
vorgesehenen Aussparungen.
Lagern Sie das Gerät an einem vor Staub und Schmutz geschützten,
trockenen Ort zwischen 10ºC und 30ºC außer Reichweite von Kindern und zu
beaufsichtigenden Personen.

8
Safet
y
Notes
Persons with limited physical, sensorial or mental abilities are not allowed to
use the unit, unless they are supervised for their safety by a qualified person
or are briefed by the responsible person how to use the unit.
Keep the air ratchet wrench kit out of reach of children and persons in need of
supervision. Never leave the tool unattended.
Please use the air ratchet wrench according to this manual. The unit is not
intended for industrial continuous operation.
For your own safety it is not recommended to use a permanent connection
between the ratchet wrench and the air hose, but use the supplied quick
coupling adaptor (F) instead.
Always control the working air pressure with a pressure regulator.
The air ratchet wrench causes a high sound pressure level. Wear
appropriate hearing protection.
Wear personal protective clothing such as goggles, protective gloves and
protective mask if necessary.
Do not use oxygen or flammable gases as power source. Only use clean, dry
air at 6.5 bar with the air ratchet wrench. Exceeding the pressure level will
significantly reduce the lifetime of the tool.
Disconnect the air ratchet wrench from the air supply before applying
maintenance work or inserting or exchanging impact sockets or impact bits.
Check all connections and hoses for firm seat and proper functionality. Loose
hoses can create a serious risk of injury. Only use safety couplings.
Check the unit for any damages and do not use the air ratchet wrench if it has
been damaged.
Avoid abnormal posture. Make sure you have a firm foothold and you always
hold the balance.
Be attentive! Pay attention to what you are doing. Approach your work with
circumspection.
Please note the included General Safety Notes and the following
safety notes to avoid malfunctions, damage or physical injury:

9
Safet
y
Notes
Do not use the unit when your reactivity is affected by alcohol consumption,
medication, drugs, illness or tiredness. One moment of abstraction operating
the unit can cause grave injuries.
Please wear convenient work clothes. Wear tight clothes, non-slip footwear
and a hair net if you wear long hair or tie it up. Jewellery and loose clothing
may be caught by the moving parts of the tool.
Keep your work area clean. Disorder can cause accidents.
Take care of adequate lighting.
Do not use the air ratchet wrench near flammable liquids, gases or dust.
Sparks may ignite the dust or fumes.
Never carry the unit with the hose. Carry it with the housing. Keep the handle
dry and free from oil or grease.
Store the unit in a dry place between 10°C and 30°C out of reach of children
and persons in need of supervision.
Only use impact sockets and accessories. Do not use hand sockets or
accessories made of chrome.
Do not disassemble the unit and do not try to repair it yourself. Contact your
customer support. Only use original spare parts.

10
O
p
eratin
g
Intended Use
The air ratchet wrench kit can be used for body shop work, removing or
replacing radiators, spark plugs, air conditioning units and water pumps in
automotive applications.
Any further use (different media, applying force) or unauthorised changes
(reconstruction, no original accessories) can lead to danger and are meant to
be not in accordance with regulations.
Before first Use
Unpack the air ratchet wrench kit and check all parts for any damage in
transit. Dispose of packaging materials or store it out of reach of children.
Plastic bags etc. may become a deadly toy for children.
Add oil daily through air fitting before use (use an oil-fog lubricator for
example).
Start-up
The air ratchet wrench is equipped with an R ¼“ air inlet. For your own safety
it is not recommended to use a permanent connection between the ratchet
wrench and the air hose, but use the supplied quick coupling adaptor (F)
instead.
Seal the end of the quick coupling adaptor with Teflon tape.
The air ratchet wrench has to be provided with lubricating oil during operation.
Before each use add oil through the air fitting (I) or use an oil-fog lubricator.
Also read the chapter “Lubrication”.
Air Pressure and Air Volume
Operate the air ratchet wrench with a pressure of 6 bar (90 psi) using a
compressor with an air suction capacity of at least 230 l/min. The ideal capac-
ity is provided by compressors with a suction capacity of 300 – 400 l/min.
Only use air hoses with an inner diameter of at least 9 mm. When setting up
the air pressure, always keep in mind that the pressure will decrease approx.
0.6 bar when using a 10 m long hose with an inner diameter of 9 mm.

11
O
p
eratin
g
Using the Air Ratchet
1. Insert the desired impact socket (A) onto the ½“ drive (K) of the air ratchet
wrench or use the supplied extension bar (B) to pick up the impact socket.
2. For tightening and releasing slotted-head screws or cross-head screws insert
the appropriate impact bit (G) onto the ½“ bits adaptor (E).
3. Connect the air ratchet wrench to the compressor.
4. Setup the running direction of the air ratchet wrench with the right/left rotation
switch (L). Turn the switch counter clockwise in the direction of the engraved
“F” symbol (forward), the ratchet wrench will operate clockwise when the
trigger (J) is pushed. Turn the switch clockwise in the direction of the
engraved “R” symbol (reverse), the ratchet wrench will operate counter
clockwise when the trigger is pushed.
5. First disconnect the air ratchet wrench from the air supply when exchanging
the impact sockets, when not using the unit, after finished working and when
applying maintenance work. Press the trigger in order to remove any remain-
ing air from the air ratchet wrench.
Notes:
During start-up and operation of the air ratchet wrench sudden changes in
motion can occur. Keep firm footing.
Tool accessory may briefly continue rotating after the trigger is released.
Maintenance and Care
To ensure proper functionality and a long lifetime, diligent lubrication and
maintenance is essential.
For operating pneumatic tools clean air is required. Corrosion residues, dust
and dirt from the pneumatic pipes reduce the efficiency of the tool and will
cause technical problems. An upstream maintenance unit consisting of filter,
pressure regulator valve and lubricating equipment removes moisture and dirt
from the air, controls the working pressure and supplies the tool perfectly with
lubricating oil.
If necessary clean the unit with a moist cloth.
Do not use abrasive or aggressive chemicals as benzene or thinner, which
may dissolve plastic parts.
Do not allow liquids to enter the unit and never immerse it into liquids.

12
O
p
eratin
g
Suggested Components for safe Operation
Lubrication
Pneumatic tools have to be lubricated always sufficiently. This is done continu-
ously and safest by using an oil-fog lubricator. If the oiler is mounted centrally at
the compressor or mounted firmly at the end of the compressed-air pipe
installation, use only a hose with a length of max. 10 m. If the hose is longer, the
nebulisation disappears in the air. The oil floats inside the hose and does not
arrive at the air tool.
If no oil-fog lubricator is available you can drop a few drops of lubrication oil into
the air inlet (I) to operate the ratchet for short time only.
The oiler setting for an oil-fog lubricator should be:
when using a hose up to 5 m every 2 min. 1 drop,
when using a hose up to 10 m once per min. 1 drop.
1.
2. 3. 4.
6.
7.
8.
9.
10.
1. Air Ratchet Wrench
2. Quick Coupling Adaptor
3. Pneumatic Pipe with Quick Couplers at both sides
4. Quick Coupling Adaptor
5. Quick Coupling
6. Valve
7. Oil-fog Lubricator
8. Pressure Regulator
9. Filter Unit
10. Air Source (Compressor)
5.

13
O
p
eratin
g
Accessories
Included:
7 Impact Sockets in the sizes: 9, 10, 11, 13, 14, 17, 19 mm
3 Impact Bits
1 Bits Adaptor ½“
1 Impact Extension Bar 75 mm
1 Universal Joint
1 Quick Coupling Adaptor
1 Oil Bottle (without oil)
Storage
After use place all parts of the kit back in the transport box in the provided
openings.
Store the unit in dust and dirt-free locations, between 10°C and 30°C and
keep the unit out of reach of children and persons in need of supervision.

14
Technische Daten
|
Technical Data
Druckluft Ratschen Set LT212 Air Ratchet Wrench Kit
Betriebsdruck 6 bar (max. 6,5 bar) Working Pressure
Max. Drehmoment 60 Nm Max. Torque
Luftverbrauch 230 l/min Air Consumption
Antrieb ½“ Drive
Druckluft-
Anschlussgewinde
¼“ Air Connection Thread
Leerlaufdrehzahl 150 min-1 No-load Speed
Betriebsarten Recht-/Linkslauf
Right/Left Rotation
Operation Modes
Gewicht (Ratsche) 1160 g Weight (Ratchet)

15
Zeichnun
g
|
Drawin
g
