Westfalia 80 36 37 User manual

Westfalia Bedienungsanleitung
Nr. 109212

Bedienungsanleitung
Instruction Manual
Teleskop-Druckluftpistole
A
rtikel Nr. 80 36 37
Extendable Air Blow Gun
A
rticle No. 80 36 37

2
Instruction manuals provide valuable hints for using your new device. They
enable you to use all functions, and they help you avoid misunderstandings
and prevent damage.
Please take the time to read this manual carefully and keep it for future
reference.
Bedienungsanleitungen enthalten wichtige Hinweise für den Umgang mit
Ihrem neuen Gerät. Sie ermöglichen Ihnen, alle Funktionen zu nutzen, und sie
helfen Ihnen, Missverständnisse zu vermeiden und Schäden vorzubeugen.
Bitte nehmen Sie sich die Zeit, diese Bedienungsanleitung in Ruhe
durchzulesen und bewahren Sie sie für späteres Nachlesen gut auf.
Sehr
g
eehrte Damen und Herren
Dear Customers

3
Arbeitsdruck 6 - 8 bar Operating Pressure
Max. Betriebsdruck 8 bar Max. Operating Pressure
Luftverbrauch Ca. 350 l/min Air Consumption
Länge Ausblasrohr 165 - 280 mm Length Blow-out Tube
Gewicht 157 g Weight
Druckluftanschluss R ¼“ Air Connection

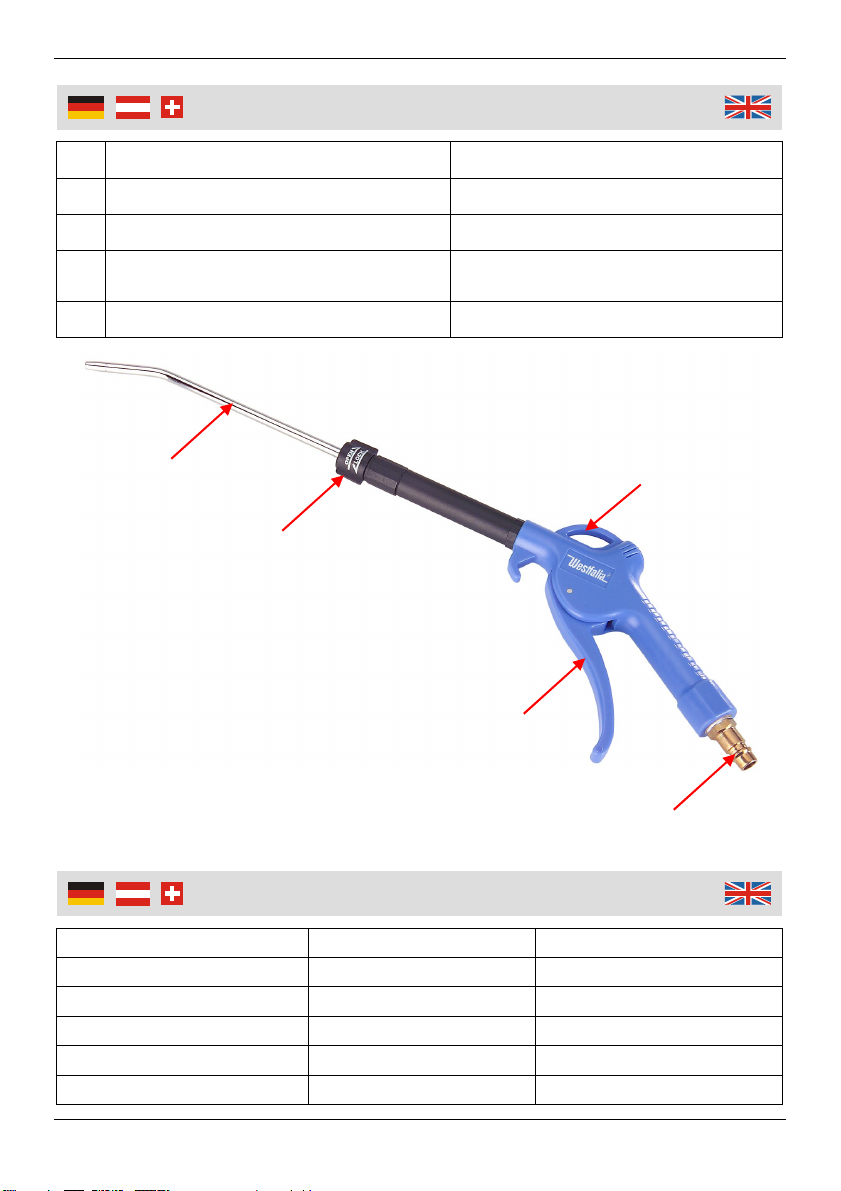

1 Teleskop-Ausblasrohr Extendable Blow Out Nozzle
2 Drehverschluss Locking Screw
3 Abzugshebel Trigger
4 R ¼“ Druckluftanschluss mit
Schnellkupplungsadapter
R ¼” Compressed Air Connection
with Quick Coupler
5 Aufhänger Hanger
Übersicht
|
Overview
Technische Daten
|
Technical Data
1
2
3
5
4

4
Sicherheitshinweise
Die Teleskop-Druckluftpistole ist nur für den privaten Gebrauch bestimmt. Das
Set ist nicht für den gewerblichen Dauereinsatz bestimmt.
Verwenden Sie die Druckluftpistole gemäß dieser Bedienungsanleitung und
nur für den bestimmungsgemäßen Einsatzbereich.
Personen mit eingeschränkten physischen, sensorischen oder geistigen
Fähigkeiten dürfen die Druckluftpistole nicht benutzen, es sei denn sie werden
durch eine Betreuerin/einen Betreuer beaufsichtigt und unterwiesen.
Halten Sie die Druckluftpistole außer Reichweite von Kindern. Sie ist kein
Spielzeug.
Die Druckluftpistole darf nur von sachkundigen Personen in Betrieb genom-
men werden. Bei unsachgemäßer Benutzung oder jeglicher Veränderung
können gesundheitliche Beeinträchtigungen sowie Sachschäden entstehen.
Richten Sie die Druckluftpistole niemals auf sich selbst oder andere Personen
oder auf Tiere.
Verbinden Sie den Druckluftanschluss nur über eine Schnellverschluss-
kupplung mit dem Druckluftwerkzeug und regulieren Sie die Arbeitsdruckein-
stellung über einen Druckminderer. Der maximal zulässige Arbeitsdruck darf
niemals überschritten werden, siehe hierzu die Technischen Daten.
Verwenden Sie als Energiequelle niemals Sauerstoff, brennbare Gase oder
halogenierten Kohlenwasserstoff.
Kontrollieren Sie sämtliche Anschlüsse und Schläuche auf guten Sitz und
Funktionstüchtigkeit. Lose Schläuche können eine ernsthafte Verletzungs-
gefahr darstellen.
Trennen Sie vor Einstellungsarbeiten, vor Störungsbeseitigung, bei längerem
Nichtgebrauch und bei Wartungsarbeiten das Druckluft-Gerät von der
Druckluftquelle.
Druckluft-Werkzeuge dürfen nicht zweckentfremdet oder umgebaut werden.
Verwenden Sie nur Original-Zubehör. Nicht empfohlenes Zubehör kann ein
Gefahrenrisiko darstellen.
Verwenden Sie das Gerät nicht, wenn es nicht korrekt arbeitet oder es
beschädigt wurde. Unternehmen Sie keine eigenen Reparaturversuche.
Wenden Sie sich an unseren Kundendienst.
Beachten Sie bitte zur Vermeidung von Fehlfunktionen, Schäden
und gesundheitlichen Beeinträchtigungen die folgenden Hinweise:

5
Benutzun
g
Bestimmungsgemäße Verwendung
Die Teleskop-Druckluftpistole ist zum Reinigen und Ausblasen von
Gegenständen und schwer zugänglichen Stellen bestimmt.
Zur bestimmungsgemäßen Verwendung gehört auch das Einhalten der
Anleitung.
Jede darüber hinausgehende Verwendung (andere Medien, Gewaltan-
wendung) oder eigenmächtige Veränderung (Umbau, kein Original-Zubehör)
können Gefahren auslösen und gelten als nicht bestimmungsgemäß.
Vor der ersten Benutzung
Nehmen Sie die Teleskop-Druckluftpistole aus der Verpackung und überprüfen
alle Teile auf Transportschäden. Halten Sie die Verpackungsmaterialien von
Kleinkindern fern. Es besteht Erstickungsgefahr!
Inbetriebnahme
Die Teleskop-Druckluftpistole ist mit einem R ¼“ Druckluftanschluss (4)
ausgestattet. Zu Ihrer eigenen Sicherheit sollten Sie die Druckluftpistole nicht
permanent mit dem Druckluftschlauch verbinden, sondern einen Schnell-
kupplungsadapter (nicht im Lieferumfang enthalten) benutzen.
Dichten Sie das Gewinde des Schnellkupplungsadapters mit Teflonband ab,
bevor Sie diesen auf das Gewinde des Druckluftanschlusses (4) der Druckluft-
pistole schrauben.
Drehen Sie den Drehverschluss (2) gegen den Uhrzeigersinn los und ziehen
Sie das Teleskop-Ausblasrohr (1) auf die gewünschte Länge.
Drehen Sie den Drehverschluss im Uhrzeigersinn wieder fest.
Nehmen Sie den Druckluftgenerator in Betrieb.
Drücken Sie auf den Abzughebel (3), um die Luftzufuhr zu starten. Je weiter
der Abzugshebel eingedrückt wird, desto stärker wird der Luftstrahl.
Lassen Sie den Abzugshebel los, um die Luftzufuhr zu stoppen.
Trennen Sie das Werkzeug nach der Arbeit vom Druckluftgenerator.

6
W
artun
g
und Pfle
g
e
Luftdruck und Luftmenge
Die Teleskop-Druckluftpistole sollte mit einem Druck von 6 – 8 bar und einem
Kompressor mit einem Luftvolumen von min. 300 l/min betrieben werden. Ein
größerer Druck als der max. zulässige Druck von 8 bar würde aufgrund
höherer Belastung die Lebensdauer der Geräte verkürzen. Ideal ist ein
Kompressor mit einem Luftvolumen von 300 – 400 l/min.
Verwenden Sie nur Anschlussschläuche mit einem Innendurchmesser von
mindestens 9 mm. Bedenken Sie bitte beim Einstellen des Luftdrucks, dass
der Druck bei einer Schlauchlänge von 10 m und einem Innendurchmesser
von 9 mm um ca. 0,6 bar absinkt.
Wartung und Pflege
Um eine einwandfreie Funktion und lange Lebensdauer zu gewährleisten, sind
gewissenhafte Schmierung und Wartung unerlässlich.
Lassen Sie keine Flüssigkeiten in die Druckluftzufuhr der Teleskop-
Druckluftpistole gelangen und tauchen Sie diese nicht in Flüssigkeiten.
Wasser in der Druckluftzufuhr kann Schäden am Gerät verursachen.
Entwässern Sie Ihren Kompressor oder Ihr Leitungssystem regelmäßig!
Reinigen Sie den Luftfilter ihrer Anlage ebenfalls regelmäßig.
Zum Betrieb von Druckluftwerkzeugen wird saubere Luft benötigt.
Korrosionsrückstände, Staub und Schmutz aus der Versorgungsleitung
beeinträchtigen die Leistung und schaffen technische Probleme.
Reinigen Sie die Teleskop-Druckluftpistole gegebenenfalls mit einem feuchten
Tuch.
Benutzen Sie keine chemischen Reinigungsmittel, die aggressive Substanzen
enthalten, wie Benzin, Verdünnung, etc., da sie die Oberflächen beschädigen
könnten.
Lagerung
Lagern Sie die Teleskop-Druckluftpistole an einem vor Staub und Schmutz
geschützten, trockenen Ort.

7
Safet
y
Notes
Only use the extendable air blow gun for domestic purposes. The device is not
designed for continuous, professional use.
Only use the air blow gun according to this instruction manual and for the
intended use.
Persons with limited physical, sensorial or mental abilities are not allowed to
use the air blow gun, unless they are supervised and briefed for their safety by
a qualified person.
Keep the extendable air blow gun out of reach of children. It is not a toy.
The air blow gun may only be operated by competent persons. Unintended
use or modifications of any kind can lead to injuries or to damage to property.
Never direct the air blow gun towards people, animals or plants.
For your own safety always use a quick coupling adaptor to connect the air
tool to the air supply. Always regulate the working pressure by using a
pressure regulator. Do not exceed the max. permitted working air pressure.
Please refer to the Technical Data.
Never use oxygen or flammable gases as source of energy.
Check if all connections and hoses are mechanically secured and if they are
functioning properly. Loose hoses may cause severe injuries.
Disconnect the air tool from the compressed air source before doing any
maintenance work or when not in use.
Do not modify any air tool in any way and do not use it for any unintended use.
Only use original accessory. Not recommended accessory can bear a risk of
danger.
Do not use the air blow gun any further in case of damage. Do not open the
device and do not try to repair it yourself. Contact a professional or our
customer service.
Please note the following safety notes to avoid malfunctions,
damage or physical injury:

8
Usin
g
Intended Use
The extendable air blow gun is intended for cleaning and blowing out material
from objects and difficult to access places.
The intended use also includes an operation following the operating
instructions.
Any use beyond these parameters (different media, applying force) or any
changes (reconstruction, no original accessory) can lead to serious risks and
is regarded as use that is contrary to the intended purpose.
Before first Use
Unpack the extendable air blow gun and check all parts for any damage in transit.
Dispose of packaging materials or store them out of reach of children. Plastic
bags etc. may become a deadly toy for children.
Start-up
The air blow gun is equipped with an R ¼” air connection (4). For your own
safety it is not recommended to use a permanent connection between the air
blow gun and the air hose, but use a quick coupling adaptor (not included)
instead.
Seal the thread of the quick coupling adaptor with Teflon tape before you
screw it on the air connection.
Turn the locking screw (2) counter clockwise and pull the extendable blow out
nozzle (1) to the desired length.
Turn the locking screw clockwise to fasten it.
Power up the compressed air generator.
Press the trigger (3) to start the delivery of air. The more you press the trigger,
the higher the air output rate will be.
Release the trigger to stop the delivery of air.
After work disconnect the air tool from the compressed air supply.

9
Maintenance and Care
Air Pressure and Air Volume
Operate the air blow gun with a pressure of 6 – 8 bar using a compressor with
an air suction capacity of at least 300 l/min. When using higher pressure for
operating the air tool than the max. permitted pressure of 8 bar, its self life will
be reduced drastically. The ideal capacity is provided by compressors with a
suction capacity of 300 – 400 l/min.
Only use air hoses with an inner diameter of at least 9 mm. When setting up
the air pressure, always keep in mind that the pressure will decrease approx.
0.6 bar when using a 10 m long hose with an inner diameter of 9 mm.
Maintenance and Care
To ensure proper functionality and a long lifetime, diligent lubrication and
maintenance is essential.
Do not allow liquids to enter the air blow gun and never immerse it into liquids.
Water in the compressed air inlet can damage the machine. Therefore it is
recommended to drain the air lines and the compressor regularly! Also clean
the air filters in regular intervals.
For operating pneumatic tools clean air is required. Corrosion residues, dust
and dirt from the pneumatic pipes reduce the efficiency of the tool and will
cause technical problems.
If necessary, clean the extendable air blow gun with a moist cloth.
Do not use abrasive or aggressive chemicals as benzene or thinner, which
may dissolve plastic parts.
Storing
Store the extendable air blow gun in a dry location that protected from dust
and dirt.

Gestaltung urheberrechtlich geschützt 10 © Westfalia 11/10
Maintenance and Care
Deutschland Österreich
Westfalia Westfalia
Werkzeugstraße 1 Moosham 31
D-58093 Hagen A-4943 Geinberg OÖ
Telefon: [phone] Telefon: [phone]
Telefax: (0180) 5 30 31 30 Telefax: (07723) 4 27 59 23
Internet: www.westfalia.de Internet: www.westfalia-versand.at
Schweiz UK
Westfalia Westfalia
Utzenstorfstraße 39 Freepost RSBS-HXGG-ZJSC
CH-3425 Koppigen 8 Fairfax Road, N. Abbot TQ12 6UD
Telefon: [phone] Phone: [phone]
Telefax: (034) 4 13 80 01 Fax: [phone]
Internet: www.westfalia-versand.ch Internet: www.westfalia.net
Kundenbetreuun
g
|
Customer Services
Werter Kunde,
bitte helfen Sie mit, Abfall zu vermeiden.
Sollten Sie sich einmal von diesem Artikel trennen wollen, so bedenken Sie
bitte, dass viele seiner Komponenten aus wertvollen Rohstoffen bestehen und
wiederverwertet werden können.
Entsorgen Sie ihn daher nicht in die Mülltonne, sondern führen Sie ihn bitte
Ihrer Sammelstelle für Wertstoffe zu.
Dear Customer,
Please help avoid waste materials.
If you at some point intend to dispose of this article, then please keep in mind
that many of its components consist of valuable materials, which can be
recycled.
Please do not discharge it in the rubbish bin, but check with your local council
for recycling facilities in your area.
Entsor
g
un
g
|
Dis
p
osal
