Westfalia 98 28 50 User manual

Multifunktions-Tacker
Artikel Nr. 98 28 50
Multifunction Stapler
Article No. 98 28 50
Originalanleitung
Original Instructions

Übersicht | Overview
2
2
3
4
1
8
7
5
6
1 Auslöser Trigger
2 Schlagkraftregler Impact Strength Regulator
3
Heftaufsatz Staple Attachment
4 Klammerausgang Staple Output
5 Seitliche Flügel Side Wings
6 Magazin Magazine
7 Zubringer Drawer
8
Auslösesicherung Depress Safety

3
Sicherheitshinweise
Bitte lesen Sie diese Bedienungsanleitung aufmerk-
sam durch und benutzen Sie das Gerät ausschließ-
lich gemäß dieser Anleitung.
Entsorgen Sie nicht benötigtes Verpackungsmaterial
oder bewahren Sie dieses an einem für Kinder unzu-
gänglichen Ort auf. Es besteht Erstickungsgefahr!
Personen mit eingeschränkten physischen, sensori-
schen oder geistigen Fähigkeiten dürfen das Gerät
nicht benutzen, es sei denn sie werden durch eine
Betreuerin/einen Betreuer beaufsichtigt und unterwie-
sen.
Nehmen Sie keine Veränderungen an dem Gerät vor.
Richten Sie ein in Betrieb befindliches Gerät niemals
auf sich selbst oder andere Personen.
Wenn erforderlich, tragen Sie Personenschutzaus-
rüstungen, wie Schutzbrille oder Gehörschutz.
Verwenden Sie das Gerät nicht, wenn es nicht korrekt
arbeitet oder durch Herunterfallen beschädigt wurde.
Schützen Sie das Gerät von Feuchtigkeit!
Falls am Gerät Schäden auftreten, benutzen Sie das
Gerät nicht mehr und lassen Sie es durch einen
Fachmann instand setzen oder wenden Sie sich an
unsere Kundenbetreuung. Zerlegen Sie das Gerät
nicht und unternehmen Sie keine eigenen Reparatur-
versuche.
Beach
ten Sie bitte zur Vermeidung von
Fehlfunktionen, Schäden und gesundheitli-
chen Beeinträchtigungen folgende Hinweise:

4
Safety Notes
Please read this manual carefully and use the unit
only according to this manual.
Dispose of used packaging material carefully or store
it out of the reach of children. There is a danger of
suffocation!
Persons with limited physical, sensorial or mental
abilities are not allowed to use the unit, unless they
are supervised and briefed for their safety by a quali-
fied person.
Do not modify the staple gun. Do not point the stapler
while in operation at yourself or other persons.
If necessary wear safety equipment such as safety
goggles and ear protection.
Do not continue using the unit if it was damaged or if
it was dropped.
Protect the unit from moisture!
Should the unit become damaged do not use it and
have it repaired by a professional or contact our
customer support department. Do not disassemble
the unit or try repairing it yourself.
Please note the
following safety notes to
avoid malfunctions, da
mage or physical
injury:

5
Consignes de sécurité
S'il vous plaît lire attentivement ces instructions et
utiliser l’appareil en suivant ces instructions.
Eliminer les matériaux d'emballage mis au rebut, ou
de garder ce hors de portée des enfants. Il ya danger
d'asphyxie!
Les personnes ayant des capacités physique,
sensorielles ou mentales limitées ne devraient pas
utiliser le cloueuse électrique, mais seulement sous le
contrôle et après avoir reçu les instructions de la
personne responsable pour la leur sécurité.
Ne modifiez pas l'outil. Ne jamais pointer l'outil allumé
vers vous ou vers autres.
Si nécessaire, porter un équipement de protection
comme des lunettes de sécurité ou une protection
auditive.
Ne pas utiliser l'outil, s’il ne fonctionne pas
normalement ou s'il est tombé.
Protégez l'outil de l'humidité!
Si l'outil est endommagé, ne pas continuer à l'utiliser
et le faire réparer par un technicien qualifié ou
contactez notre service à la clientèle. Ne pas
démonter l'outil et ne chercher pas de le réparer
vous-même.
Afin d’éviter un mauvais fonctionnement,
des dommages, des effets néfastes sur la
sant
é, veuillez respecter les instructions
suivantes:

6
Informazioni sulla sicurezza
Si prega di leggere attentamente queste istruzioni e
di utilizzare l’apparecchio in base a queste istruzioni.
Smaltimento di materiale da imballaggio scartati, o
tenere questo fuori dalla portata dei bambini. C'è
pericolo di soffocamento!
Le persone con limitate capacità fisiche, sensoriali o
mentali non possono utilizzare la spillatrice elettrica,
se non sotto il controllo e dopo aver ricevuto rispettive
istruzioni dalla persona responsabile alla loro
sicurezza.
Non apportare modifiche all’utensile. Non puntare mai
un utensile accesso verso sé stessi o altri.
Se necessario, indossare dispositivi di protezione
individuale come occhiali di sicurezza o una
protezione per l’udito.
Non utilizzare l'utensile, se non funziona
correttamente o è caduto.
Proteggere l'apparecchio dall’umidità!
In caso l'utensile risulti danneggiato, non continuare
ad utilizzarlo e farlo riparare da un tecnico qualificato
o contattare il nostro servizio di assistenza clienti.
Non smontare l'utensile e non tentare qualsiasi
riparazione per conto proprio.
Si prega di seguire le seguenti istruzioni al
fine di evitare malfun
zionamenti, danni e
problemi alla salute:

7
Betrieb
Bestimmungsgemäßer Gebrauch
Das Gerät ist bestimmt zum Heften von Pappe, Isoliermaterial,
Stoffen, Folien, Leder und ähnlichen Materialien auf einem
Unter- grund aus Holz oder holzähnlichem Material. Das Gerät
ist nicht geeignet zum Befestigen von Wand- oder Deckenver-
kleidungen.
Zur bestimmungsgemäßen Verwendung gehört auch das Ein-
halten der Anleitung. Für Schäden, die aus nicht bestim-
mungsgemäßer Verwendung resultieren, haftet der Betreiber.
Einsetzen der Klammern
Berücksichtigen Sie unbedingt bei der Auswahl der Klammern
das Material, in das die Klammern eingetrieben werden. Je härter
das Material ist, desto kürzer sollten die Klammern bzw. Nägel
sein.
1. Drücken Sie den Zubringer (7) nach unten
und ziehen Sie ihn aus dem Gerät heraus.
2. Legen Sie die Klammern mit den Spitzen
nach unten in das Magazin.
Die Nägel können Sie sowohl auf der
rechten als auch auf der linken Seite des
Magazins einsetzen.
3. Schieben Sie den Zubringer dann wieder zurück ins Gerät
und verriegeln Sie ihn.
Benutzung
1. Setzen Sie den Tacker auf die Stelle auf, an der Sie den
Nagel oder die Klammer eintreiben wollen.
2. Drücken Sie den Auslöser (1) nach unten, um den Nagel oder
Klammer auszulösen.
Einstellen der Schlagkraft
Drehen Sie den Schlagkraftregler (2) gegen den Uhrzeigersinn,
um die Schlagkraft zu verringern und im Uhrzeigersinn, um sie zu
verstärken. Für harte Materialien wählen Sie eine hohe Schlag-
kraft.

8
Betrieb
Hinweise
Setzen Sie nicht zu viele Klammern bzw. Nägel in das Gerät.
Setzen Sie keine zerbrochenen Klammer-Streifen ein, da sich
diese verkanten.
Auslösesicherung
Drücken Sie den Auslöser (1) herunter und sichern Sie ihn mit
der Auslösesicherung (8).
Klammern entfernen
Setzen Sie den Tacker mit der Rückseite unter
die zu entfernende Klammer und ziehen Sie
diese heraus (siehe Bild).
Heftaufsatz
Zum Heften von Papierstapeln oder ähnlichen Materialien, setzen
Sie den Heftaufsatz (3) auf. Zum Tackern entfernen Sie den Heft-
aufsatz indem Sie ihn etwas schräg vom Gerät abziehen.
Störung beseitigen
Sollten sich Klammern verkanten,
drücken Sie beide seitlichen Flügel
(5) und schieben Sie das Magazin
erst nach hinten und ziehen Sie es
danach nach unten. Entfernen Sie
die verkanteten Klammern und
setzen Sie das Magazin wieder ein.
Reinigung und Lagerung
Halten Sie das Magazin frei von Fremdkörpern.
Tauchen Sie das Gerät nicht in Flüssigkeiten und verwenden
Sie zum Reinigen nur ein trockenes oder leicht feuchtes Tuch.
Lagern Sie das Gerät an einem trockenen, vor Staub und
Schmutz geschützten Ort.

9
Operation
Intended Use
The stapler is intended for tacking of cardboard, insulating
material, fabric, foils, leather and similar materials on surfaces
of wood or materials similar to wood. The stapler is not suita-
ble for the attachment of wall and ceiling paneling.
The intended use also includes an operation following the
operating instructions. The operator is liable for any damage
caused by improper use.

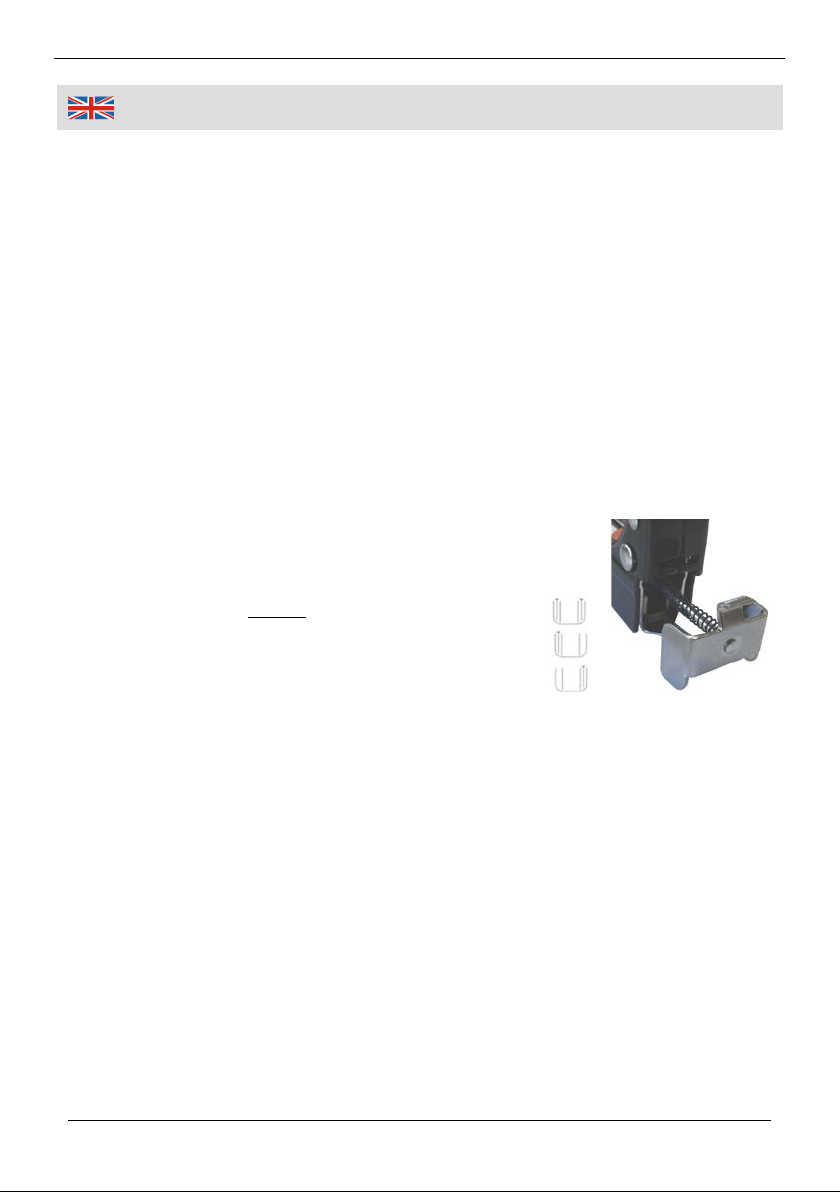

Inserting Staples
Please keep in mind that staples must be suited to the material
they are used in. The harder the material is, the shorter the
staples should be.
1. Press the drawer (7) downwards and pull out
of the unit.
2. Insert the staples into the magazine with the
points facing down.
If you intend to drive nails, you can
place the strip of nails into the right and
the left side of the magazine.
3. Slide the drawer back into the unit and lock it into place.
Using
1. Press the stapler on the spot at which you intend to drive a
staple or a nail.
2. Press the trigger (1) until the stapler drives in the staple or
nail.
Adjusting the Impact Strength
Turn the impact strength regulator (2) counter clockwise in order
to reduce the impact strength and turn the regulator in clockwise
direction in order to increase the strength. For hard material
always select high impact strength.

10
Operation
Hints
Do not insert too many staples resp. nails into the magazine.
Do not insert broken stable strips as they could become
jammed.
Depress Safety
Press the trigger (1) completely down and secure it with the
depress safety (8).

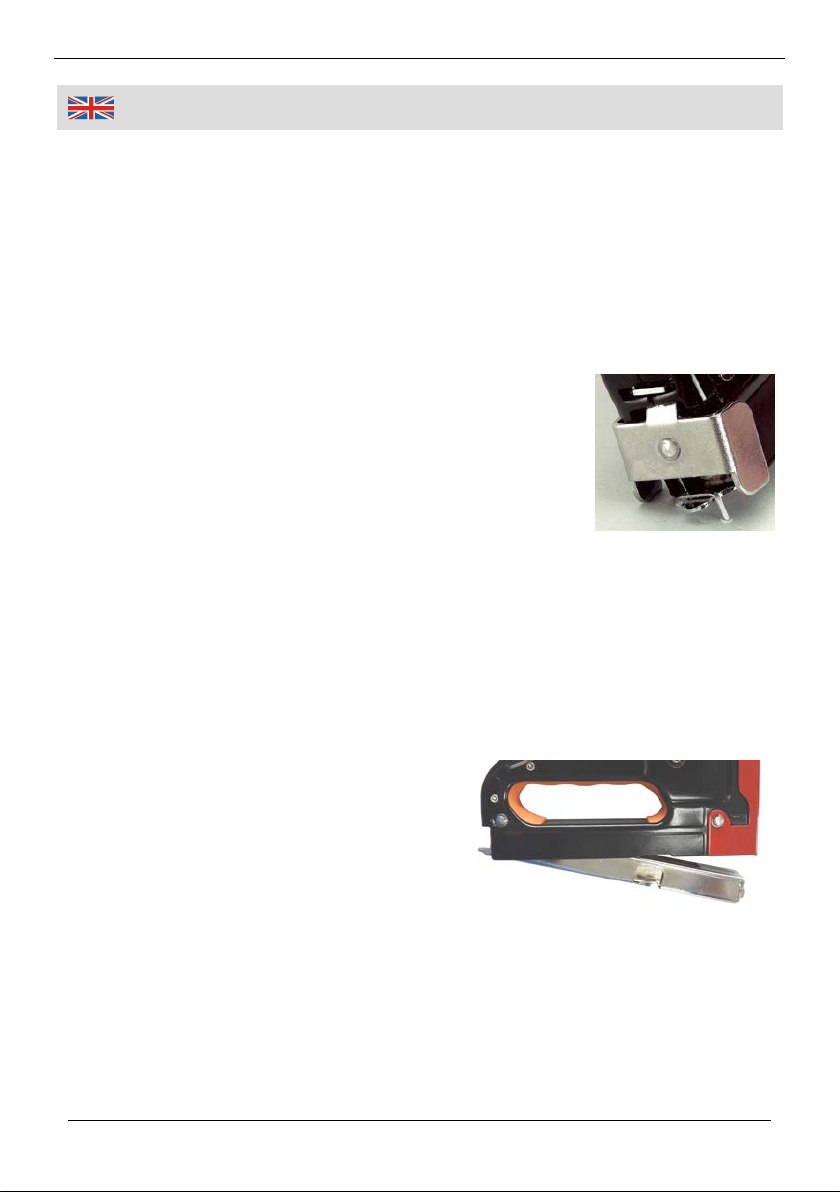

Removing Staples
Position the stapler with the rear side under the
staple you want to remove and pull the staple
out of the material (see picture).
Staple Attachment
If you want to staple stags of paper or similar material, use the
staple attachment.
For driving in staples or nails into the material, remove the staple
attachment. To remove the attachment, first tilt it slightly forwards
and then take it off.
Eliminate the Malfunction
If the staples get jammed first press
both side wings (5) and push the
magazine backwards. Then pull it
down. Remove the jammed staples
and re-assemble the magazine.
Cleaning and Storing
Keep the magazine channel free from foreign objects.
Do not submerge the unit in liquids of any kind and only use a
dry cloth to clean it. At the utmost use a slightly wet cloth.
Store the unit in a dry place that is protected from dust and
dirt.

11
Technical Data
Gewicht: Ca. 624 g Abmessungen: Ca. 160 x 150 x 30 mm
Verbrauchsmaterial
Klammern:
6 mm, 1,2 mm Drahtstärke, Art. Nr. 81 22 71
8 mm, 1,2 mm Drahtstärke, Art. Nr. 81 23 13
10 mm, 1,2 mm Drahtstärke, Art. Nr. 81 23 21
12 mm, 1,2 mm Drahtstärke, Art. Nr. 81 23 54
14 mm, 1,2 mm Drahtstärke, Art. Nr. 81 23 70
Nägel
10 mm: Art. Nr. 98 47 65
12 mm: Art. Nr. 98 47 73
Rundklammern
12 mm: Art. Nr. 98 28 84
Weight: Approx. 624 g Size: Approx. 160 x 150 x 30 mm
Consumables
Staples:
6 mm, 1.2 mm Wire Strength, Art. No. 81 22 71
8 mm, 1.2 mm Wire Strength, Art. No. 81 23 13
10 mm, 1.2 mm Wire Strength, Art. No. 81 23 21
12 mm, 1.2 mm Wire Strength, Art. No. 81 23 54
14 mm, 1.2 mm Wire Strength, Art. No. 81 23 70
Nails
10 mm: Art. No. 98 47 65
12 mm: Art. No. 98 47 73
Round Staples
12 mm: Art. No. 98 28 84
Technische Daten

Gestaltung urheberrechtlich geschützt 12 © Westfalia 04/19
Entsorgung | Disposal
Deutschland Österreich
Westfalia Westfalia
Werkzeugstraße 1 Moosham 31
D-58093 Hagen A-4943 Geinberg OÖ
Telefon: [phone] Telefon: [phone]
Telefax: (0180) 5 30 31 30 Telefax: (07723) 4 27 59 23
Internet: www.westfalia.de Internet: www.westfalia-versand.at
Schweiz
Westfalia AG
Wydenhof 3a
CH-3422 Kirchberg (BE)
Telefon: [phone]
Telefax: (034) 4 13 80 01
Internet: www.westfalia-versand.ch
Werter Kunde,
bitte helfen Sie mit, Abfall zu vermeiden.
Sollten Sie sich einmal von diesem Artikel trennen wollen, so bedenken
Sie bitte, dass viele seiner Komponenten aus wertvollen Rohstoffen
bestehen und wiederverwertet werden können.
Entsorgen Sie ihn daher nicht in die Mülltonne, sondern führen Sie ihn
bitte Ihrer Sammelstelle für Wertstoffe zu.
Dear Customer,
Please help avoid waste materials.
If you at some point intend to dispose of this article, then please keep in
mind that many of its components consist of valuable materials, which
can be recycled.
Please do not discharge it in the rubbish bin, but check with your local
council for recycling facilities in your area.
Kundenbetreuung | Customer Services
