Whalen WSLPWS User manual

1
ITEM #1144691
MODEL #WSLPWS
Français p. 7
Español p. 13
Wall Shelf
Serial Number Purchase Date
ATTACH YOUR RECEIPT HERE
Please call for replacement parts or assistance: 1-866-942-5362
Pacic Standard Time: 8:30 am – 4:30 pm PST Monday to Friday
Or visit our web site: www.whalenfurniture.com

32

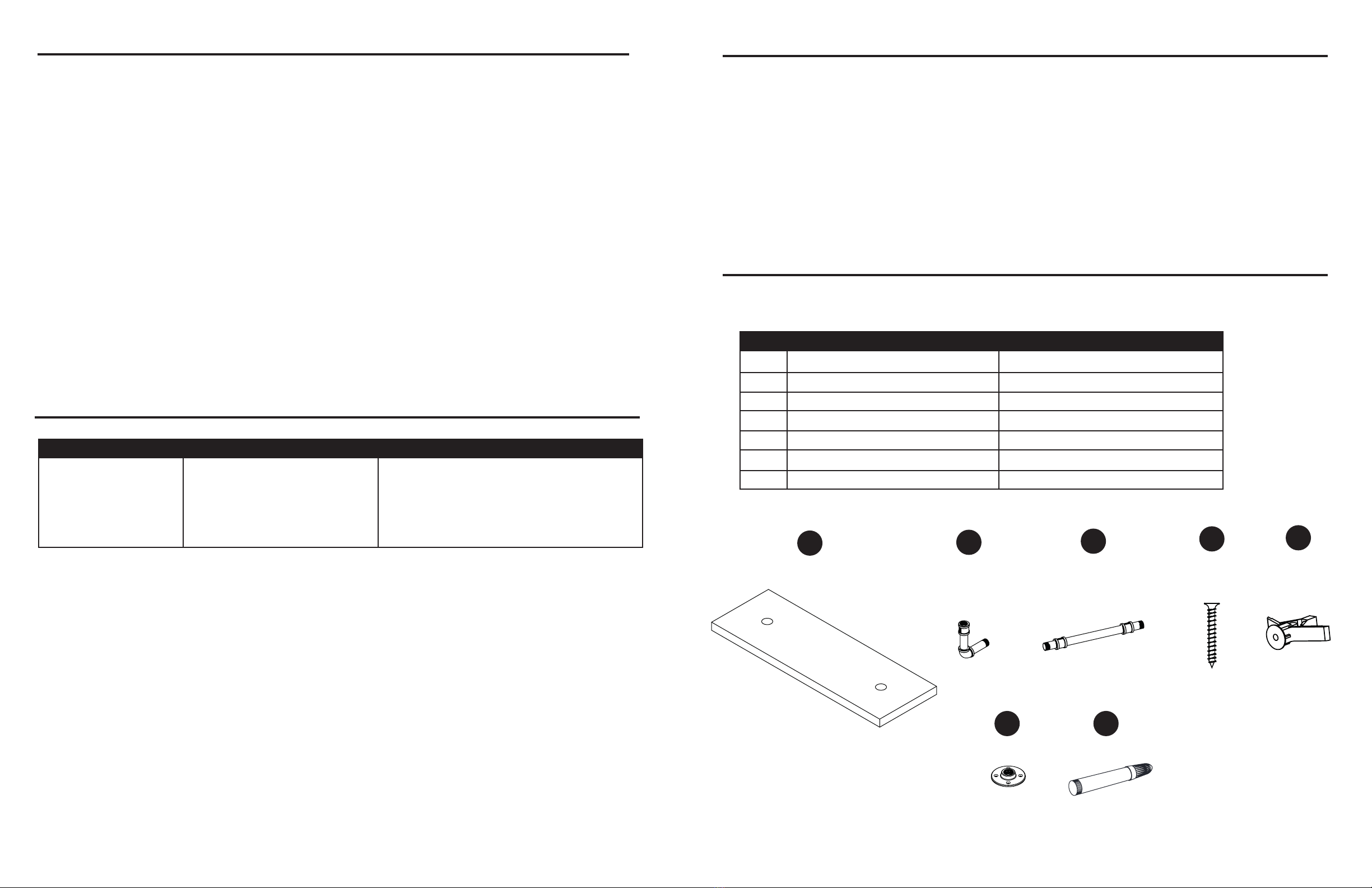

PACKAGE CONTENTS HARDWARE CONTENTS (shown not actual size)
PREPARATION
SAFETY INFORMATION
WARNING
CAUTION
K
PART DESCRIPTION QUANTITY
A Shelf 2
B Elbow 4
C Straight joint 2
D Base 4
M4 x 50 mm
Wood Screw
Qty. 16+1 extra
Please read and understand this entire manual before attempting to assemble, operate or install
the product.
Before beginning assembly of product, make sure all parts are present. Compare parts with package
contents list and hardware contents list. If any part is missing or damaged, do not attempt to
assemble the product.
Estimated Assembly Time: 20 minutes
Tools Required for Assembly (not included): Stud nder, Phillips screwdriver, Power drill,
3/16 in. Drill Bit, 3/8 in. Drill Bit.
• Maximum weights indicated. Use with other products or products heavier than the maximum
weights indicated may result in instability, causing possible injuries.
• Shelf maximum load: 10 lbs.
• Unit must be attached securely to the wall for safety and stability.
AA BB
A
A
B
A
A
C
A
D
Drywall Anchor
Qty. 16+1 extra
CC
Touch-up Pen
Qty. 1

54

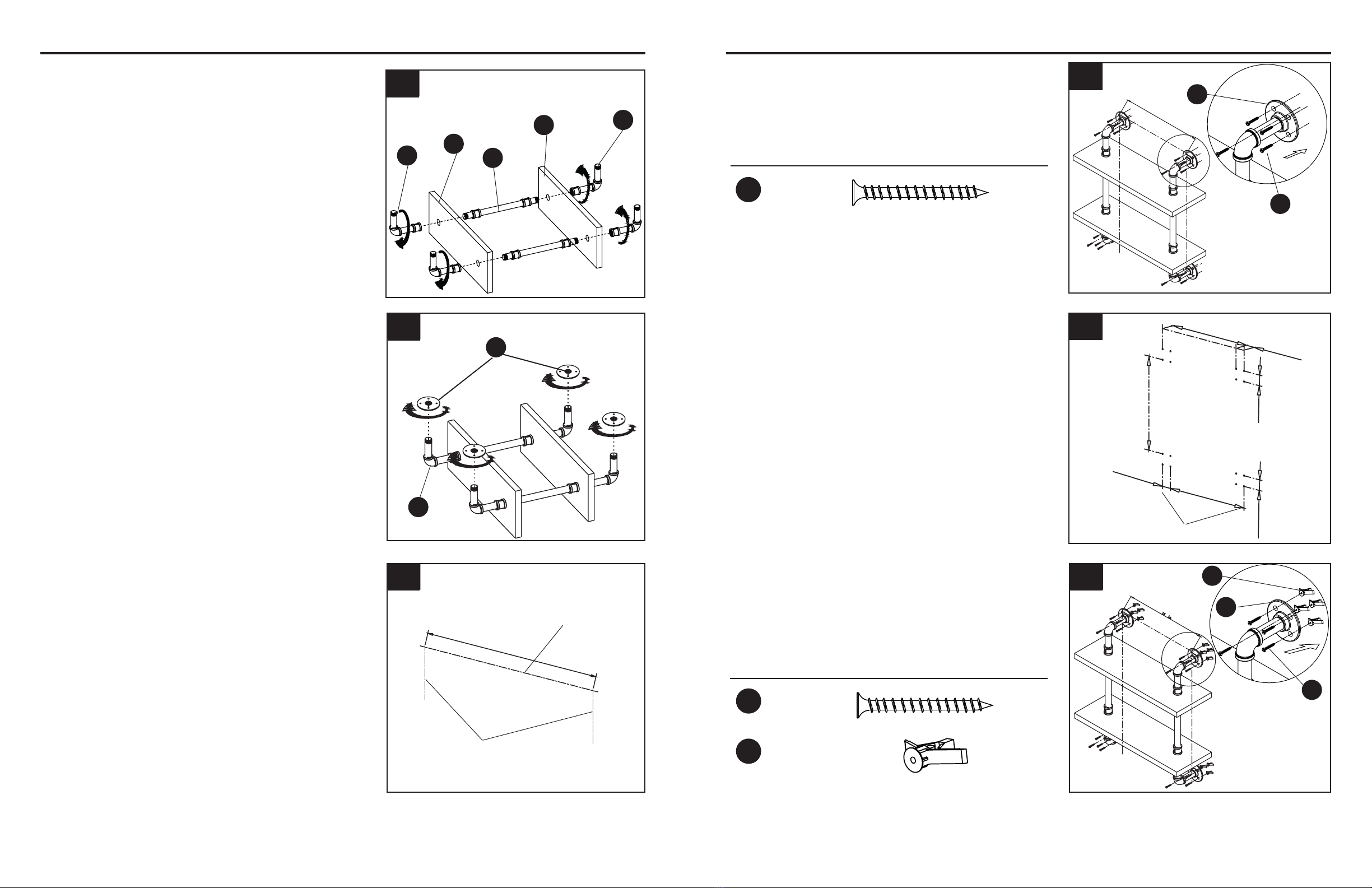

ASSEMBLY INSTRUCTIONS ASSEMBLY INSTRUCTIONS
2
3 6
5
A
B
D
Level Line
Stud Locations
16 in.
BB
AA
Option #1
3. For wooden stud wall installations, Using a stud
nder (not included), nd 2 stud locations in the wall
and mark them with a pencil (not included). Draw a
level line at the desired installation height for Shelf (A).
Hardware Used
M4 x 50 mm
Wood Screw
Drywall Anchor
AA
BB
x 16
x 16
1
A
C
B
1. Attach the Shelf (A) to assembly,Using Elbow (B)
and Straight joint (C) .
B
2. Attach the Base (D) and Elbow (B) to assembly.
Note:Base should be rmly tighten.
Option #2
5. For drywall installations, drill a 3/8 in. pilot hole and
then marked location.
16 in 1.7 in
16 in
1.7 in
1.7 in
21.3 in
Stud Locations
16 in.
6. Insert Drywall Anchor (BB) until ush in the hole.
Secure Base (D) to the wall over the anchor with
M4 x 50 mm Wood Screws (AA).
4
16 in.
AA
Hardware Used
4. Secure Base (D) to the wall at marked stud lo-
cations with M4 x 50 mm Wood Screws (AA).
M4 x 50 mm
Wood Screw
AA x 16
D
D

6
PART DESCRIPTION PART #
A Shelf *WSLPWS-1-S
B Elbow *WSLPWS-2-E
C Straight Joint *WSLPWS-3-SJ
D Base *WSLPWS-4-B
AA M4 x 50 mm Wood Srcew *WSLPWS-5-WS50
BB Drywall Anchor *WSLPWS-6-DA
CC Touch-up Pen *WSLPWS-7-TP
REPLACEMENT PARTS LIST
A
B
A
Printed in Vietnam
D
For replacement parts, call our customer service department at 1-866-942-5362, 8:30 am – 4:30 pm,
PST, Monday to Friday.
LIMITED LIFETIME WARRANTY
CAA BB
CARE AND MAINTENANCE
• Periodically check to make certain all components are properly positioned, free from damage and
rmly connected.
• Use a soft, clean cloth that will not scratch the surface when dusting.
• Never use water to clean the furniture as it may damage to the nish.
• Wipe clean using a damp cloth and a mild cleaner. Wipe dry with a clean cloth.
• In the event the furniture is stained or otherwise damaged during use, it is recommended you call a
professional to repair the furniture.
• Keep product away from direct sunlight as it may damage the nish.
• It is best to keep the furniture in a climate-controlled environment. Extreme temperature and
humidity changes can cause fading, warping, shrinking and splitting of wood.
• Tips for using touch-up pen (CC): For scratches, stroke in direction of scratch; for worn areas,
stroke in direction
TROUBLESHOOTING
PROBLEM POSSIBLE CAUSE CORRECTIVE ACTION
The shelf is tilting. The shelf brackets are not
installed at the same level.
Use a quality level to ensure the brackets
are level with each other.
7
This product is warranted to the original purchaser. If there is a failure in this unit due to defects
in materials or workmanship, the manufacturer will repair or replace this item at our discretion
without charge. Warranty is void if product has been assembled incorrectly, misused, abused by
overloading, altered in any way or damaged due to accident. This warranty is not transferable and
does not cover chipping, aking, scratches, rust, dents, or other damages to the surfaces of this
product. Responsibility of the manufacturer is limited to repair or replacement of this product. The
manufacturer is not responsible for consequential, incidental, or other damages or losses resulting
from product failure.
This warranty is in lieu of all other expressed warranties. Some states do not allow the exclusion or
limitation of incidental or consequential damages, so the above limitation may not apply to you. This
warranty gives you specic legal rights and you may have other rights which vary from state to state.
CC

8
ARTICLE NO1144691
MODÈLE WSLPWS
Français p. 7
Español p. 13
Étagère murale
Numéro de série Date d'achat
ATTACHEZ VOTRE REÇU ICI
Veuillez composer ce numéro pour obtenir des pièces de remplacement ou de
l’assistance : 1-866-942-5362 Heure normale du Paci que, entre 8 h 30 et 16 h 30,
du lundi au vendredi Ou visitez notre site Web www.whalenfurniture.com

109
K
PIÈCE DESCRIPTION QUANTITÉ
A Tablette 2
B Coude 4
C Joint droit 2
D Base 4
AA BB
A
A
B
A
A
C
A
D

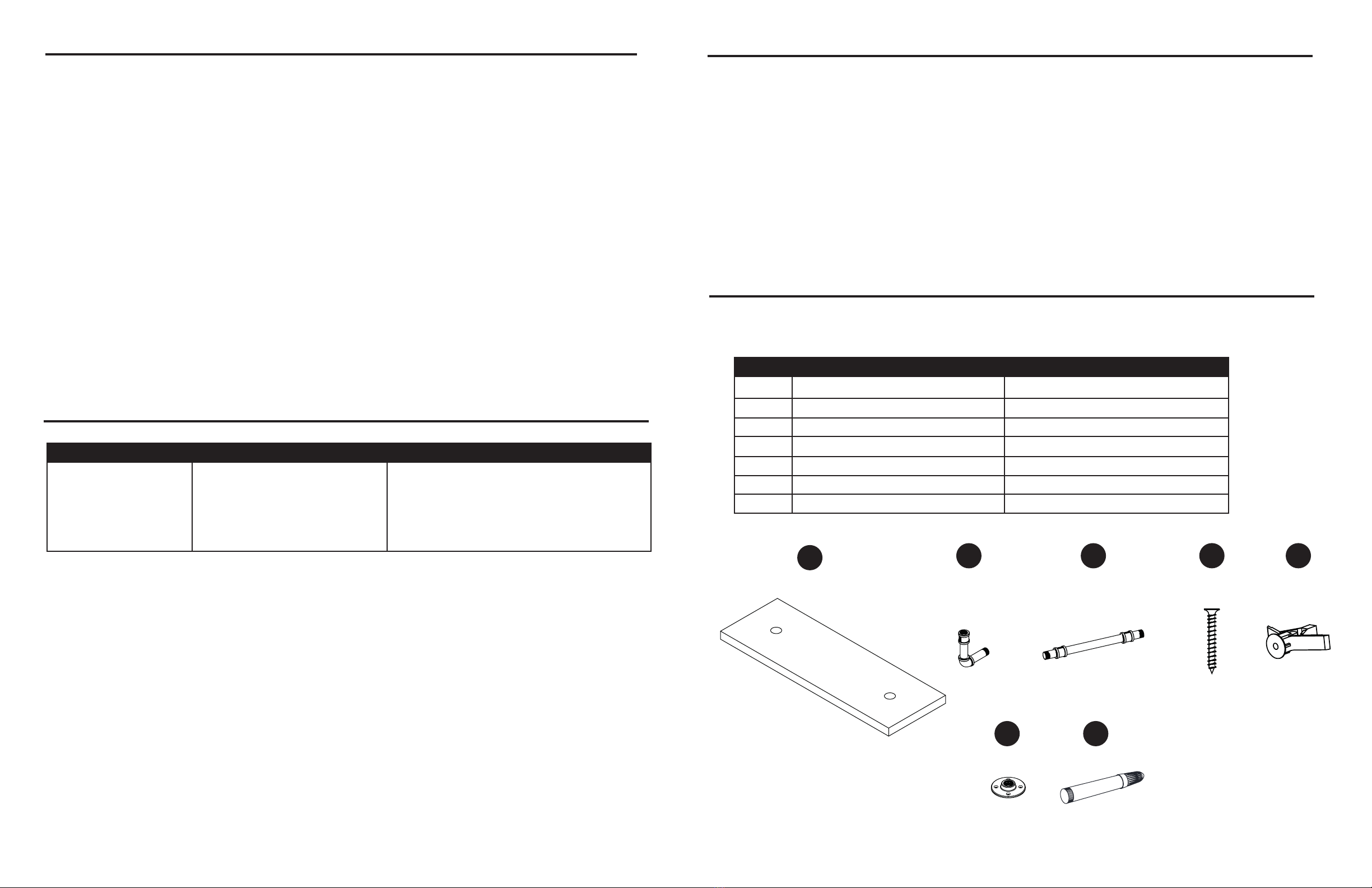

CONTENU DE L’EMBALLAGE QUINCAILLERIE INCLUSE (non illustrée à la grandeur réelle)
Vis M4 de
50 mm
Qté. 16+1 extra
Ancrages de cloison sèche
(grandeur non réelle)
Qté. 16+1 extra
PRÉPARATION
CONSIGNES DE SÉCURITÉ
AVERTISSEMENT
ATTENTION
Assurez-vous de lire et de comprendre l’intégralité du présent manuel avant de tenter
d’assembler, d’utiliser ou d’installer le produit.
Avant de commencer l’assemblage de l’article, assurez-vous d’avoir toutes les pièces. Comparez le
contenu de l’emballage avec la liste des pièces et celle de la quincaillerie incluse. S’il y a des pièces
manquantes ou endommagées, ne tentez pas d’assembler l’article.
Temps d’assemblage approximatif: 20 minutes
Outils nécessaires pour l’assemblage (non inclus) : détecteur de montants, tournevis cruciforme,
perceuse électrique, foret de 3/16 po, foret de 3/8 po.
• Cet article ne peut supporter que la charge maximale indiquée. Le fait d’utiliser cette unité avec
d’autres articles ou avec des articles dont le poids excède la charge maximale indiquée peut en-
traîner de l’instabilité et causer des blessures.
• Charge maximale de la tablette : 4.5 kg.
• La tablette doit être xée solidement au mur an d’assurer un soutien sécuritaire.
CC
Crayon à retouche
Qté. 1

1211
2
3 6
5
A
B
D
16 in.
BB
AA
Quincaillerie utilisée
AA
BB
x 16
x 16
1
A
C
B
1. Fixez la tablette (A) à l’assemblage, à l’aide du
coude (B) et du joint droit (C).
B
2. Fixez la base (D) et le coude (B) à l’assemblage.
Remarque: La base doit être serrée fermement 5. Pour les installations à cloisons sèches, percez
un avant-trou de 3/8 pouces (1 cm), puis marquez
l’emplacement.
16 in 1.7 in
16 in
1.7 in
1.7 in
21.3 in
16 in.
6. Insérez l’ancrage pour cloison sèche (BB) dans le trou
jusqu’à a󰀪eurement. Fixez la base (D) au mur par-des-
sus l’ancrage à l’aide de vis à bois M4 x 50 mm (AA).
4
16 in.
AA
4. Fixez la base () au mur aux emplacements mar-
qués avec des vis à bois M4 x 50 mm (AA).
AA x 16
D
D
INSTRUCTIONS POUR L’ASSEMBLAGE INSTRUCTIONS POUR L’ASSEMBLAGE
3. Pour les installations murales sur montants de bois,
utilisez un localisateur de montant (non compris) pour
trouver deux montants dans le mur et marquez leur
emplacement avec un crayon (non compris). Tracez
une ligne de niveau à la hauteur où la tablette doit être
installée (A).
Option no1
Montants
Montants
Ligne de nivellement
Quincaillerie utilisée
Vis M4 de
50 mm
Option no2
Vis M4 de
50 mm
Ancrages de
cloison sèche

13
PIÈCE DESCRIPTION NO DE PIÈCE
A Tablette *WSLPWS-1-S
B Coude *WSLPWS-2-E
C Joint droit *WSLPWS-3-SJ
D Base *WSLPWS-4-B
AA Vis M4 de 50 mm *WSLPWS-5-WS50
BB Ancrages de cloison sèche *WSLPWS-6-DA
CC Crayon à retouche *WSLPWS-7-TP
A
B
A
Printed in Vietnam
D
CAA BB
14
ENTRETIEN
• Vériez périodiquement si les composants sont bien positionnés, en bon état et fermement montés.
• Utilisez un linge doux et propre qui n’égratignera pas la surface lorsque vous époussetterez
l’article.
• N’utilisez jamais d’eau pour nettoyer l’article puisque vous risqueriez d’endommager le ni.
• Nettoyez l’article à l’aide d’un linge humide et d’un nettoyant doux. Essuyez-le à l’aide d’un linge
propre.
• Si l’article est taché ou endommagé de quelque façon durant son utilisation, il est recommandé
d’appeler un professionnel pour le faire réparer.
• Conservez l’article à l’abri du soleil pour éviter d’endommager le ni.
• Il est préférable que l’article soit gardé dans un endroit à température contrôlée. Les variations
d’humidité et de température importantes peuvent décolorer, déformer, contracter et même fendre le
bois.
• Conseils pour l’utilisation du crayon à retouche (CC) : Pour les égratignures, suivez le sens de
l’égratignure. Pour les surfaces usées, suivez le grain du bois. Essuyez rapidement toute trace de
crayon non nécessaire à l’aide d’un linge doux.
DÉPANNAGE
PROBLÈME CAUSE POSSIBLE MESURE CORRECTIVE
La tablette est
inclinée.
Les supports muraux et les
supports pour tablette ne
sont pas installés à la même
hauteur.
Utilisez un bon niveau pour vous assurer
que les supports sont à la même hauteur.
LISTE DE PIÈCES DE REMPLACEMENT
Pour obtenir des pièces de remplacement, communiquer avec notre centre de service à la clientèle au
1 866-942-5362, de 8 h 30 à 16 h 30 HP, du lundi au vendredi.
Ce produit est garanti pour l'acheteur initial. Si l'article comporte des défauts de fabrication ou de
main-d’oeuvre, le fabricant le réparera ou le remplacera, à sa discrétion, sans frais. La garantie est
nulle si l'article a été assemblé incorrectement, a été mal utilisé, endommagé par une surcharge,
altéré de quelque façon que ce soit ou endommagé par un accident. Cette garantie n'est pas
transférable et ne couvre pas l'écaillage, les égratignures, la rouille, les bosselures ou d'autres
dommages sur les surfaces de ce produit. La responsabilité du fabricant se limite à la réparation
ou au remplacement de cet article. Le fabricant n'est pas responsable des dommages indirects,
accessoires ou d'autres dommages ou pertes résultant de la défectuosité du produit.
Cette garantie remplace toutes les autres garanties expresses ou implicites. Certaines juridictions
ne permettent pas l'exclusion ou la limitation des dommages indirects ou accessoires de sorte qu'il
est possible que cette limitation ne s'applique pas à vous. Cette garantie vous donne des droits
légaux spéci ques et vous pouvez également avoir d'autres droits, lesquels varient d'une région à
l'autre.
GARANTIE À VIE LIMITÉE
CC

15
ARTÍCULO #1144691
MODELO #WSLPWS
Français p. 7
Español p. 13
Repisa de pared
Número de serie Fecha de compra
ADJUNTAR SU RECIBO AQUÍ
Por favor llame para repuestos o asistencia: 1-866-942-5362
Hora estándar del pací co: 8:30 am - 4:30 pm PST de lunes a viernes
O visite nuestra página web site www.whalenfurniture.com

1716
K
PIEZA DESCRIPCIÓN CANTIDAD
A Repisa 2
B Codo 4
C Union recta 2
DBase 4
AA BB
A
A
B
A
A
C
A
D
CONTENIDO DEL PAQUETE ADITAMENTOS (no se muestran en tamaño real)
Ancla de expansión de
pared (no se muestra en
tamaño real)
Cant. 16+1 extra
Tornillo
M4 x 50 mm
Cant. 16+1 extra
PREPARACIÓN
INFORMACIÓN DE SEGURIDAD
ADVERTENCIA
PRECAUCIÓN
Lea y comprenda completamente este manual antes de intentar ensamblar, usar o instalar el
producto.
Antes de comenzar a ensamblar el producto, asegúrese de tener todas las piezas. Compare las
piezas con la lista del contenido del paquete y la lista de aditamentos. No intente ensamblar el
producto si falta alguna pieza o si estas están dañadas.
Tiempo estimado de ensamblaje: 20 minutos
Herramientas necesarias para el ensamblaje (no se incluyen): detector de vigas, destornillador
Phillips, taladro eléctrico, broca para taladro de 3/16 pulg, y de 3/8 pulg.
• Pesos máximos especicados. El uso con otros productos o con productos más pesados que la
capacidad máxima indicada puede ocasionar inestabilidad y posibles lesiones.
• Carga máxima de la repisa: 4.5 kg.
• La unidad debe estar sujeta de manera rme a la pared por seguridad.
CC
Aplicador de retoque
Cant. 1

1918
2
3 6
5
A
B
D
16 in.
BB
AA
AA
BB
x 16
x 16
1
A
C
B
1. Adjuntar la repisa (A) para ensamblar, usando el
codo (B) y la union recta (C) .
B
2. Adjuntar la Base (D) y codo (B) al ensamble.
Nota: Base debe ser rmemente apriete. 5. Para Instalación en tablaroca, barrenar un agujero de
3/8 de pulgada haciendo agujeros piloto en las locacio-
nes marcadas.
16 in 1.7 in
16 in
1.7 in
1.7 in
21.3 in
16 in.
6. Insertar el ancla para tablaroca (BB) hasta que quede
al ras del agujero. Asegurar la Base (D) a la pared con el
ancla y los pernos de M4 x 50 mm para madera (AA).
4
16 in.
AA
4. Asegurar la Base (D) a la pared en donde se
pusieron las marcas de las vigas con los pernos
M4 x 50 mm para madera (AA).
AA x 16
D
D
INSTRUCCIONES DE ENSAMBLAJE INSTRUCCIONES DE ENSAMBLAJE
Línea de nivel
Ubicaciones de vigas
Ubicaciones de vigas
3. Para las instalaciones de pared con barrote de
madera, usar un buscador de barrote (no incluido),
encontrar 2 lugares con barrote en la pared y marcar
con un lápiz (no incluido). Dibujar una línea de nivel a
la altura de instalación deseada para la repisa (A).
Opción 1
Aditamentos usados
Tornillo
M4 x 50 mm
Aditamentos usados
Tornillo
M4 x 50 mm
Ancla de expansión
de pared
Opción 2

20
PIEZA DESCRIPCIÓN PIEZA #
A Repisa *WSLPWS-1-S
B Codo *WSLPWS-2-E
C Union recta *WSLPWS-3-SJ
D Base *WSLPWS-4-B
AA Tornillo M4 x 50 mm *WSLPWS-5-WS50
BB Ancla de expansión de pared *WSLPWS-6-DA
CC Aplicador de retoque *WSLPWS-7-TP
A
B
A
Printed in Vietnam
D
CAA BB
21
CUIDADO Y MANTENIMIENTO
• Revise periódicamente para asegurarse de que todos los componentes estén ubicados de forma
correcta, no presenten daños y de que estén rmemente conectados.
• Use un paño suave y limpio que no raye la supercie al limpiarla.
• Nunca utilice agua para limpiar los muebles, ya que puede provocar daños en el acabado.
• Limpie con un paño húmedo y un limpiador suave. Seque con un paño limpio.
• En caso de que el mueble se tiña o se dañe durante el uso, le recomendamos que llame a un
profesional para repararlo.
• Mantenga el producto lejos de la luz solar directa, ya que puede provocar daños en el acabado.
• Es mejor mantener los muebles en un ambiente climatizado. Los cambios extremos de
temperatura y de humedad pueden ocasionar decoloración, deformación, contracciones y grietas en
la madera.
• Consejos para usar el aplicador de retoque (CC): Para rayones, aplique en dirección del rayón;
para áreas desgastadas, aplique en dirección de la veta. Frote el exceso de colorante rápidamente
con un paño suave.
SOLUCIÓN DE PROBLEMAS
PROBLEMA CAUSA POSIBLE ACCIÓN CORRECTIVA
El estante está
inclinado.
Las abrazaderas de pared y
las abrazaderas para repisa no
se instalaron al mismo nivel.
Use un nivel de calidad para asegurarse
de que las abrazaderas están al mismo
nivel.
REEMPLAZO DE LAS PIEZAS
Para piezas de repuesto, llame a nuestro departamento de servicio al cliente al 1-866-942-5362, de
8:30 am - 4:30 pm PST, Lunes – Viernes.
Este producto (con exclusión de las repisas) está garantizado para el comprador original. Si hay
un fallo en esta unidad debido a defectos en los materiales o mano de obra, el fabricante reparará
o reemplazará esta unidad a nuestra discreción y sin cargo alguno. La garantía queda anulada
si el producto ha sido ensamblado incorrectamente, utilizado incorrectamente por la sobrecarga,
de alguna forma alterada o dañada debido a un accidente. Esta garantía no es transferible y no
cubre astillado, descamación, arañazos, óxido, abolladuras u otros daños a las super cies de este
producto. La responsabilidad del fabricante se limita a la reparación o sustitución de este producto.
El fabricante no es responsable de daños consecuentes, incidentales o de otra, o pérdidas
resultantes de la falla del producto.
Esta garantía está en lugar de cualquier otra garantía expresa. Algunos estados no permiten la
exclusión o limitación de daños incidentales o consecuentes, por lo que la limitación anterior puede
no ser aplicable en su caso. Esta garantía le otorga derechos legales especí cos y usted puede
tener otros derechos que varían de estado a estado.
GARANTIA LIMITADA
CC
