APA 16622 User manual

Art.-Nr.: 16622
Mikroprozessor Batterieladegerät
6 / 12 V, 8 A
Bedienungsanleitung . . . . . . . . . . . . . . . . . . . . . . . . . 2
Art. No. 16622
Microprocessor battery charger,
6 V / 12 V, 8 A
Operating instructions . . . . . . . . . . . . . . . . . . . . . . . . 8
Réf. art. 16622
Appareil de recharge à micro-processeur
6 / 12 V 8 A
Manuel de l‘opérateur . . . . . . . . . . . . . . . . . . . . . . . 14
Cod. art. 16622
Caricabatterie con microprocessore
6 / 12 V 8 A
Istruzioni per l‘uso . . . . . . . . . . . . . . . . . . . . . . 26
Art.nr. 16622
Microprocessor-acculader
6 / 12 V 8 A
Gebruiksaanwijzing . . . . . . . . . . . . . . . . . . . . . 20

2
• 1x Batterieladegerät • 1 x Komfort-Ladekabel mit Polzangen
• 1 x Komfort-Ladekabel mit Ringösen • 1x Bedienungsanleitung
2. LIEFERUMFANG
Zum bestimmungsgemäßem Gebrauch gehört auch die Beachtung aller Informationen in dieser Anleitung, insbesondere die
Beachtung der Sicherheitshinweise. Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sach- oder Per-
sonenschäden führen. Die EAL GmbH übernimmt keine Haftung für Schäden, die durch nicht bestimmungsgemäßen Gebrauch
entstehen.
Das Gerät ist nicht für den gewerblichen Einsatz bestimmt.
Dieses Gerät ist nicht dafür bestimmt, durch Kinder und Personen mit eingeschränkten geistigen Fähigkeiten oder ohne
erforderliches Fachwissen benutzt zu werden. Kinder sind von dem Gerät fernzuhalten.
Andere Batterien dürfen mit diesem Gerät nicht geladen werden. Das Ladegerät darf nicht als Starthilfe verwendet werden.
Laden Sie zuerst die Batterie des Fahrzeugs vollständig auf, und entfernen Sie das Ladegerät bevor Sie das Fahrzeug starten.
Das Ladegerät darf nicht als Gleichstromquelle oder für andere Zwecke verwendet werden.
Das Batterieladegerät ist für den Einsatz in trockener und geschützter Umgebung bei Temperaturen von -5 °C bis +40°C
ausgelegt.
Das Ladegerät ist zum Auaden von oenen und einer Vielzahl von geschlossenen, wartungsfreien Blei-Säure-Akkus (Batterien)
geeignet:
• NassbatterienWET (Blei-Säure-Batterien mit Flüssig-Elektrolyt)
• AGM-Batterien (Elektrolyt in Glasfaservlies)
• Gel-Batterien (geleeartiges Elektrolyt)
• Wartungsfreie Blei-Säure-Batterien MF
1. BESTIMMUNGSGEMÄSSER GEBRAUCH
WARNUNG
Lesen Sie die Bedienungsanleitung vor Inbetriebnahme sorgfältig durch und beachten Sie alle
Sicherheitshinweise! Nichtbeachtung kann zu Personenschäden, Schäden am Gerät oder Ihrem
Eigentum führen! Bewahren Sie die Originalverpackung, den Kaufbeleg sowie diese Anleitung zum
späteren Nachschlagen auf! Bei der Weitergabe des Produkts geben Sie auch diese Anleitung weiter.
Prüfen Sie vor Inbetriebnahme den Inhalt der Verpackung auf Unversehrtheit und Vollständigkeit!
INHALT
1. BESTIMMUNGSGEMÄSSER GEBRAUCH 2
2. LIEFERUMFANG 2
3. SPEZIFIKATIONEN 3
4. SICHERHEITSHINWEISE 3
5. SYMBOLERKLÄRUNG 4
6. BEDIENUNGSANLEITUNG 4
6.1 ÜBERSICHT 4
6.2VERWENDUNG DER ADAPTERLADEKABEL 4
6.3VORBEREITUNG 5
6.4 ANSCHLIESSEN DES BATTERIELADEGERÄTES 5
6.4.1 ANSCHLUSS DES ADAPTERKABELS MIT POLZANGEN 5
6.4.2 VERWENDUNG DES ADAPTERKABELS MIT RINGÖSEN 5
6.5 LADEN DER BATTERIE 5
6.5.1 AUSWAHL DES LADEPROGRAMMS 5
6.6 ENTFERNEN DES LADEGERÄTS 7
7.WARTUNG UND PFLEGE 7
7.1WARTUNG 7
7.2 PFLEGE 7
8.HINWEISE ZUM UMWELTSCHUTZ 7
9. KONTAKTINFORMATIONEN 7
BATTERIELADEGERÄT 6 AMP., 12 V

3
• Halten Sie Kinder fern und lassen Sie Kinder dieses Gerät nicht bedienen!
• Benutzen Sie dieses Produkt nur für die dafür vorgeseheneVerwendung!
• Manipulieren oder zerlegen Sie das Gerät nicht!
• Verwenden Sie zu Ihrer eigenen Sicherheit ausschließlich Zubehör oder Ersatzteile, die in der Anleitung an-
gegeben sind, oder derenVerwendung durch den Hersteller empfohlen wird!
• Das Warndreieck kennzeichnet alle für die Sicherheit wichtigen Anweisungen. Befolgen Sie diese immer,
anderenfalls könnten Sie sich verletzen oder das Gerät könnte beschädigt werden.
• Rauchen Sie nicht und entzünden Sie kein oenes Feuer, während Sie an der Batterie arbeiten. Es besteht
Explosionsgefahr.
• Schließen Sie das Gerät nur an eine vorschriftsmäßig installierte Steckdose an. Die Spannung muss mit der
Angabe auf demTypenschild des Gerätes übereinstimmen.
• Klemmen Sie das Netzkabel nicht ein und schützen Sie dieses vor scharfen Kanten, Feuchtigkeit, Hitze oder
Öl.
• Das Netzkabel kann nicht ersetzt werden. Bei Beschädigung des Kabels ist das Gerät zu verschrotten.
• Nehmen Sie das Gerät nicht in Betrieb oder ziehen Sie sofort den Netzstecker, wenn es beschädigt ist oder
wenn derVerdacht auf einen Defekt besteht. Nehmen Sie in diesen Fällen Kontakt zu unserenTechnikern auf.
• Ziehen Sie den Netzstecker, wenn das Gerät nicht benutzt wird.
• Halten Sie das Verpackungsmaterial, besonders Folien und Folienbeutel, von Kindern fern. Es besteht Ersti-
ckungsgefahr.
• Entfernen Sie vor der Inbetriebnahme alle Schutzfolien vom Gerät.
• Verlegen Sie das Netzkabel so, dass es Sie nicht behindert und niemand versehentlich daran ziehen kann.
• Klemmen Sie das Batterieladegerät nach dem Ladevorgang von der Stromversorgung ab.
• Bewahren Sie das Ladegerät an einem für Kinder und unbefugte Personen unerreichbaren Ort auf.
• Betreiben Sie das Gerät nicht in der Nähe von brennbarem Material oder in einer explosionsgefährdeten Um-
gebung.
• Tragen Sie immer geeignete Arbeitskleidung, Schutzhandschuhe und Schutzbrille. Batteriesäure ist ätzend!
Evtl. Säurespritzer sofort mit viel Wasser gründlich abspülen, ggf. Arzt aufsuchen. Wenn Batteriesäure in die
Augen gelangt, sofort wenigstens 10 Minuten unter laufendem Wasser auswaschen und Arzt aufsuchen.
• Decken Sie das Ladegerät nicht ab, da es sonst zur Überhitzung und somit zu einer Beschädigung kommen
kann. Stellen Sie das Ladegerät im Betrieb nicht auf eine isolierende Unterlage (z.B. Styropor) – Gefahr von
Hitzestau!
• Wenn Sie eine Fahrzeugbatterie in eingebauten Zustand auaden möchten, stellen Sie zuerst das Fahrzeug
sicher ab, ziehen Sie die Parkbremse an und schalten Sie die Zündung aus. Klemmen Sie die Batterie vom
Bordnetz Ihres Fahrzeugs ab. Lesen Sie dazu im Handbuch Ihres Fahrzeugs nach oder fragen Sie Ihre Fachwerk-
statt.
• Dieses Ladegerät bietet die Möglichkeit die Batterie zu laden, ohne sie vom Bordnetz abzuklemmen.
• Wenn Sie diese Möglichkeit nutzen möchten, vergewissern Sie sich zuvor, dass Ihr Fahrzeug dabei keinen
Schaden nimmt. Lesen Sie dazu im Handbuch Ihres Fahrzeugs nach oder fragen Sie Ihre Fachwerkstatt.
4. SICHERHEITSHINWEISE
Abmessungen (L x B x H): 205 x 115 x 60 [mm]
Gewicht: 0,670 kg
Länge Netzkabel: 1,50 m
Länge Ladekabel: 1,00 m + 0,50 m (Adapter-Ladekabel)
Eingang: 220-240V AC 50/60 Hz
Ausgang: 6V-Modus: 7,2V, 5 A
12V Modus Motorrad: 14,6V, 5 A
12V Modus Auto: 14,6V, 10 A
Batteriekapazität: 6V: 1,2 - 120 Ah
12V: 1,2 – 200 Ah
Umgebungstemperatur: -5 °C bis + 40 °C
3. SPEZIFIKATIONEN

4
12 Motorrad-Modus, Ladestrom 4 A
13 Automodus, Ladestrom 8 A
14 Wintermodus
15 6V Modus
16 12V Modus
17 Ladezustandsanzeige
18 Ladespannungsanzeige, Fehlermeldungen, Erhaltungsladung
19 Betriebsanzeige
Bild 3: Display
Bild 2: Ansicht Rückseite
9 Aufhängemöglichkeit
10 Sicherheitshinweise
11 Typenschild

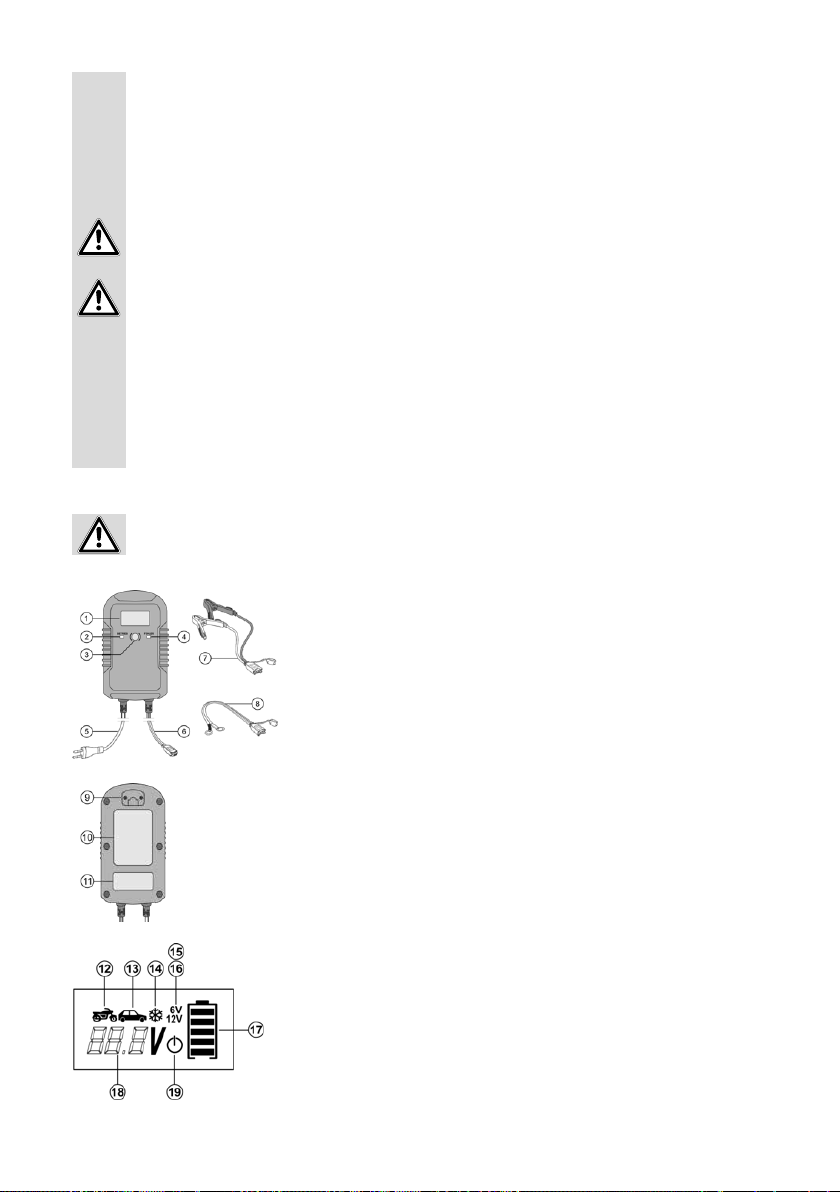

Bild 1: Ansicht Vorderseite
1 Display
2 Kontrollleuchte – grün - Betrieb
3 Auswahlschalter für Ladeprogramm
4 Kontrollleuchte – rot - Fehler
5 Netzanschlusskabel
6 Ladekabel mit Adapter
7 Adapter-Ladekabel mit Polzangen
8 Adapter-Ladekabel mit Ringösen
6.1 ÜBERSICHT
Stellen Sie vor Gebrauch des Geräts sicher, dass Sie die Bedienungsanleitung der Batterie sowie des Fahrzeugs gele-
sen und alle Sicherheitshinweise verstanden haben.
6. BEDIENUNGSANLEITUNG
5. SYMBOLERKLÄRUNG
entspricht den
EG-Richtlinen
Sicherung, hier:Träge, 1.6 A
entspricht den Anforderun-
gen des § 21 des Produktsi-
cherheitsgesetzes (ProdSG)
empfohlene Batteriekapazität
Schutzisoliertes Gehäuse
(Schutzklasse II).
Gebrauchsanleitung lesen
gekennzeichnetes Elektro-
produkt darf nicht in den
Hausmüllgeworfenwerden
Geräte mit diesem Zeichen dür-
fen nur im Haus (trockene Um-
gebung) betrieben werden
• Zum Entfernen des Batterieladegerätes ziehen Sie als erstes den Netzstecker aus der Steckdose und beach-
ten Sie die Reihenfolge beim Abklemmen. So vermeiden Sie Funkenbildung. Da beim Laden hochexplosives
Knallgas entsteht, ist dies zu Ihrem Schutz äußerst wichtig.
• Fassen Sie das Netzkabel beim Abziehen aus der Steckdose ausschließlich am Netzstecker an.
• Setzen Sie das Ladegerät nicht der Nähe von Feuer, Hitze und lang andauernder Temperatureinwirkung über
+40°C aus!
• Bewahren Sie diese Anleitung auf und geben Sie sie an andere Benutzer weiter.

5
Verbinden Sie das Adapter-Ladekabel mit dem Batterieladegerät. Stecken Sie jetzt das Netzanschlusskabel (Position 5 in der
Übersicht) des Batterieladegerätes in die Steckdose. Jetzt leuchtet die grüne Kontrollleuchte„BETRIEB“
(Position 2 in der Übersicht) auf. Die Hintergrundbeleuchtung des Displays (Position 1 in der Übersicht) wird aktiviert. Im Display
wir die Batteriespannung (Position 18 in der Übersicht) und das Symbol für die Betriebsanzeige (Position 19 in der Übersicht)
angezeigt.
6.5 LADEN DER BATTERIE
Achtung: Stellen Sie sicher, dass das Ladegerät nicht an die Netzsteckdose angeschlossen ist und das Adapter-
Ladekabel nicht mit dem Batterieladegerät verbunden ist.
Befestigen Sie die Ringöse des roten Pluskabels am Plusanschlusskabel Ihrer Fahrzeugbatterie, z. B. an den Schrauben der
Polklemme. Die Ringöse des schwarzen Minuskabels befestigen Sie am Massenanschlusskabel (Minuskabel) Ihrer Batterie.
Verlegen Sie das Ladekabel knick- und zugfrei. Es darf nicht in der Nähe von heißen oder rotierenden Teilen des Motors befestigt
werden. Der Anschlussstecker darf nicht nass werden.
6.4.2 VERWENDUNG DES ADAPTERKABELS MIT RINGÖSEN
Schließen Sie grundsätzlich zuerst das rote Pluskabel (+) des Ladegerätes an den Pluspol der Batterie an. Danach schließen Sie
das schwarze Minuskabel (-) an den Minuspol der Batterie an.Wenn Sie die Batterie in eingebauten Zustand auaden, schließen
Sie das schwarze Minuskabel (-) an der Karosserie (blanke Stelle) an, weit entfernt von der Batterie,Vergaser und Kraftstoei-
tungen. Halten Sie diese Reihenfolgen immer ein.
Achtung: Stellen Sie sicher, dass das Ladegerät nicht an die Netzsteckdose angeschlossen ist und das Adapter-
Ladekabel nicht mit dem Batterieladegerät verbunden ist.
6.4.1 ANSCHLUSS DES ADAPTERKABELS MIT POLZANGEN
6.4 ANSCHLIESSEN DES BATTERIELADEGERÄTES
Bei geschlossenen und wartungsfreien Batterien befolgen Sie ganz genau die Anweisungen des Batterieherstellers.
Nur für oene Batterien: Entfernen Sie die Verschlussstopfen der Batteriezellen. Kontrollieren Sie den Flüssigkeitsstand in den
Zellen, lesen Sie dazu in der Bedienungsanleitung Ihrer Batterie nach. Füllen Sie maximal nur so viel destilliertes Wasser auf, bis
der Minimum-Füllstand erreicht ist. Die Flüssigkeit dehnt sich während des Ladevorgangs aus und die Batterie kann überlaufen.
Lassen Sie die Zellen der Batterie bis zum Ende des Ladevorgangs geönet.
Reinigen Sie die Batteriepole von Staub und Korrosionsrückständen.
6.3 VORBEREITUNG
Das Adapter-Ladekabel mit Polzangen (Position 7 in der Übersicht) verwenden Sie, wenn Sie das Ladegerät klassisch an
die Batteriepole anschließen. Das Adapter-Ladekabel mit den Ringösen (Position 8 in der Übersicht) ist dafür vorgesehen,
fest an einer schwer zugänglichen Batterie angeschlossen zu bleiben. Das Ladegerät kann dann bequem mit dem Adapter
angeschlossen werden.
6.2 VERWENDUNG DER ADAPTERLADEKABEL
Achtung: Wenn die rote Kontrollleuchte „FEHLER“ (Position 4 in Übersicht) leuchtet, und im Display die
Fehlermeldung„Er 1“ blinkt, sind die Ladekabel falsch angeschlossen. Entfernen Sie die Polzangen/Ringösen von
den Batteriepolen, und schließen Sie sie korrekt an
6.5.1 AUSWAHL DES LADEPROGRAMMS

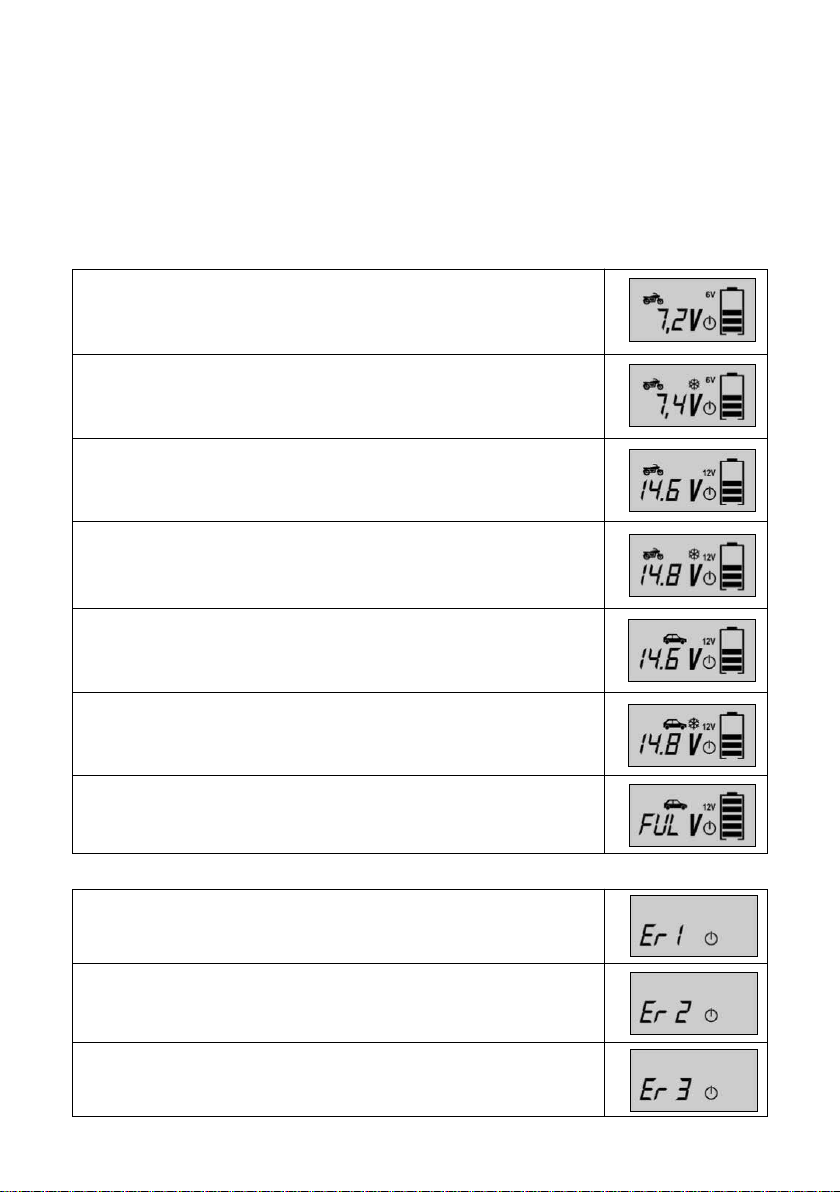

Um den Ladevorgang zu starten, drücken Sie den Auswahlschalter für das Ladeprogramm (Position 3 in der Übersicht) so oft,
bis das von Ihnen gewünschte Ladeprogramm eingestellt ist.Wird kein Ladeprogramm eingestellt, wird der Ladevorgang nicht
gestartet. Das zuletzt eingestellte Ladeprogramm wird gespeichert, und kann bei der nächsten Benutzung des Ladegerätes
durcheinmaliges DrückendesAuswahlschaltersgestartetwerden.Die Ladeprogrammewerdeninfolgender Reihenfolgedurch-
geschaltet (siehe auch Bild 3 in der Übersicht):
1. 6V – Modus
2. 6V – Winter – Modus
3. 12V - Motorrad – Modus
4. 12V - Motorrad –Winter – Modus
5. 12V – Auto – Modus
6. 12V – Auto –Winter – Modus
