APA 16629 User manual

1
Art.-Nr. 16629
Automatik-Batterie-Ladegerät 12 V, 12 A
Bedienungsanleitung . . . . . . . . . . . . . . . . . . . . . . . . 2
Art. No. 16629
Battery charger 12 Amp. 12 V
Operating instructions . . . . . . . . . . . . . . . . . . . . . . . . 7
Réf. art. 16629
Chargeur de batterie automatique 12 V, 12 A
Manuel de l‘opérateur . . . . . . . . . . . . . . . . . . . . . . . 12
Cod. art. 166279
Caricabatterie automatico 12 V,12 A
Istruzioni per l‘uso . . . . . . . . . . . . . . . . . . . . . . . . . 22
Art.nr. 16629
Automatische acculader 12 V, 12 A
Gebruiksaanwijzing . . . . . . . . . . . . . . . . . . . . . . . . 17

2
INHALT
1. BESTIMMUNGSGEMÄSSER GEBRAUCH
Das Ladegerät ist zum Auaden von oenen und einer Vielzahl von geschlossenen, wartungsfreien Blei-Säure-
Akkus (Batterien) geeignet:
• Nassbatterien (WET), Blei-Säure-Batterien (Flüssig-Elektrolyt)
• AGM-Batterien (Elektrolyt in Glasfaservlies)
• Wartungsfreie Blei-Säure-Batterien (MF)
• Gel-Batterien (geleeartiges Elektrolyt)
Andere Batterien dürfen mit diesem Gerät nicht geladen werden.
Das Ladegerät darf nicht als Starthilfe verwendet werden. Laden Sie zuerst die Batterie des Fahrzeugs vollständig auf, und
entfernen Sie das Ladegerät bevor Sie das Fahrzeug starten.
Das Ladegerät darf nicht als Gleichstromquelle oder für andere Zwecke verwendet werden.
Das Batterieladegerät ist für den Einsatz in trockener und geschützter Umgebung bei Temperaturen von -5 °C bis +40°C aus-
gelegt.
Dieses Gerät ist nicht dafür bestimmt, durch Kinder und Personen mit eingeschränkten geistigen Fähigkeiten oder ohne Erfah-
rung ohne erforderliches Fachwissen benutzt zu werden. Kinder sind von dem Gerät fernzuhalten.
Das Gerät ist nicht für den gewerblichen Einsatz bestimmt.
Zum bestimmungsgemäßem Gebrauch gehört auch die Beachtung aller Informationen in dieser Anleitung,
1. BESTIMMUNGSGEMÄSSER GEBRAUCH 2
2. LIEFERUMFANG 3
3. SPEZIFIKATIONEN 3
4. SICHERHEITSHINWEISE 3
5. SYMBOLERKLÄRUNG 4
6. BEDIENUNGSANLEITUNG 4
6.1 ÜBERSICHT 4
6.2 EINSETZEN DER KABELHALTER 5
6.3 VORBEREITUNG 5
6.4 ANSCHLIESSEN DES BATTERIELADEGERÄTES 5
6.5 LADEN DER BATTERIE 5
6.5.1 AUSWAHL DES BATTERIETYPS 5
6.5.2 AUSWAHL DES LADEMODUS 5
6.6 ENTFERNEN DES LADEGERÄTS 5
7. WARTUNG UND PFLEGE 6
7.1 WARTUNG 6
7.2 PFLEGE 6
8. HINWEISE ZUM UMWELTSCHUTZ 6
9. KONTAKTINFORMATIONEN 6
Automatik-Batterie-Ladegerät 12 V, 12 A
WARNUNG
Lesen Sie die Bedienungsanleitung vor Inbetriebnahme sorgfältig durch und beachten Sie alle Sicher-
heitshinweise! Nichtbeachtung kann zu Personenschäden, Schäden am Gerät oder Ihrem Eigentum
führen! Bewahren Sie die Originalverpackung, den Kaufbeleg sowie diese Anleitung zum späteren
Nachschlagen auf! Prüfen Sie vor Inbetriebnahme den Inhalt der Verpackung auf Unversehrtheit und
Vollständigkeit!

3
insbesondere die Beachtung der Sicherheitshinweise. Jede andereVerwendung gilt als nicht bestimmungsgemäß und kann zu
Sach- oder Personenschäden führen. Die EAL GmbH übernimmt keine Haftung für Schäden, die durch nicht bestimmungsge-
mäßen Gebrauch entstehen.
2. LIEFERUMFANG
• 1x Batterieladegerät • 4x Kabelhalter • 1x Bedienungsanleitung
3. SPEZIFIKATIONEN
Abmessungen (L x B x H): 180 x 105 x 235 [mm]
Gewicht: 2,245 kg
Länge Netzkabel: 1,70 m
Länge Ladekabel: 1,40 m
Eingang: 220-240V AC 50/60 Hz
Ausgang normale Ladung: 12V, 2,5 A (3,75 A RMS), DC
Ausgang schnelle Ladung: 12V, 8 A (12 A RMS), DC
Batteriekapazität: 20 – 225 Ah
Umgebungstemperatur: -5 °C bis +40 °C
4. SICHERHEITSHINWEISE
• Halten Sie Kinder fern und lassen Sie Kinder dieses Gerät nicht bedienen!
• Benutzen Sie dieses Produkt nur für die dafür vorgeseheneVerwendung!
• Manipulieren oder zerlegen Sie das Gerät nicht!
• Verwenden Sie zu Ihrer eigenen Sicherheit ausschließlich Zubehör oder Ersatzteile, die in der Anleitung
angegeben sind, oder derenVerwendung durch den Hersteller empfohlen wird!
• Das Warndreieck kennzeichnet alle für die Sicherheit wichtigen Anweisungen. Befolgen Sie diese
immer, anderenfalls könnten Sie sich verletzen oder das Gerät könnte beschädigt werden.
• Rauchen Sie nicht und entzünden Sie kein oenes Feuer während Sie an der Batterie arbeiten.
Es besteht Explosionsgefahr.
• Schließen Sie das Gerät nur an eine vorschriftsmäßig installierte Steckdose an. Die Spannung muss mit der
Angabe auf demTypenschild des Gerätes übereinstimmen.
• Klemmen Sie das Netzkabel nicht ein und schützen Sie dieses vor scharfen Kanten, Feuchtigkeit, Hitze oder Öl. Das
Netzkabel kann nicht ersetzt werden. Bei Beschädigung des Kabels ist das Gerät zu verschrotten.
• Nehmen Sie das Gerät nicht in Betrieb oder ziehen Sie sofort den Netzstecker, wenn es beschädigt ist oder wenn der
Verdacht auf einen Defekt besteht. Nehmen Sie in diesen Fällen Kontakt zu unserenTechnikern auf.
• Ziehen Sie den Netzstecker, wenn das Gerät nicht benutzt wird.
• Halten Sie das Verpackungsmaterial, besonders Folien und Folienbeutel, von Kindern fern. Es besteht Erstickungs-
gefahr.
• Entfernen Sie vor der Inbetriebnahme alle Schutzfolien vom Gerät.
• Verlegen Sie das Netzkabel so, dass es Sie nicht behindert und niemand versehentlich daran ziehen kann.
• Klemmen Sie das Batterieladegerät nach dem Ladevorgang von der Stromversorgung ab.
• Bewahren Sie das Ladegerät an einem für Kinder und unbefugte Personen unerreichbaren Ort auf.
• Betreiben Sie das Gerät nicht in der Nähe von brennbarem Material oder in einer explosionsgefährdeten Umgebung.
• Tragen Sie immer geeignete Arbeitskleidung, Schutzhandschuhe und Schutzbrille. Batteriesäure ist ätzend! Evtl.
Säurespritzer sofort mit viel Wasser gründlich abspülen, ggf. Arzt aufsuchen. Wenn Batteriesäure in die Augen ge-
langt, sofort wenigstens 10 Minuten unter laufendemWasser auswaschen und Arzt aufsuchen.
• Decken Sie das Ladegerät nicht ab, da es sonst zur Überhitzung und somit zu einer Beschädigung kommen kann.
Stellen Sie das Ladegerät im Betrieb nicht auf eine isolierende Unterlage (z.B. Styropor) – Gefahr von Hitzestau!

4


5. SYMBOLERKLÄRUNG
6. BEDIENUNGSANLEITUNG
Stellen Sie vor Gebrauch des Geräts sicher, dass Sie die Bedienungsanleitung der Batterie sowie des
Fahrzeugs gelesen und alle Sicherheitshinweise verstanden haben.

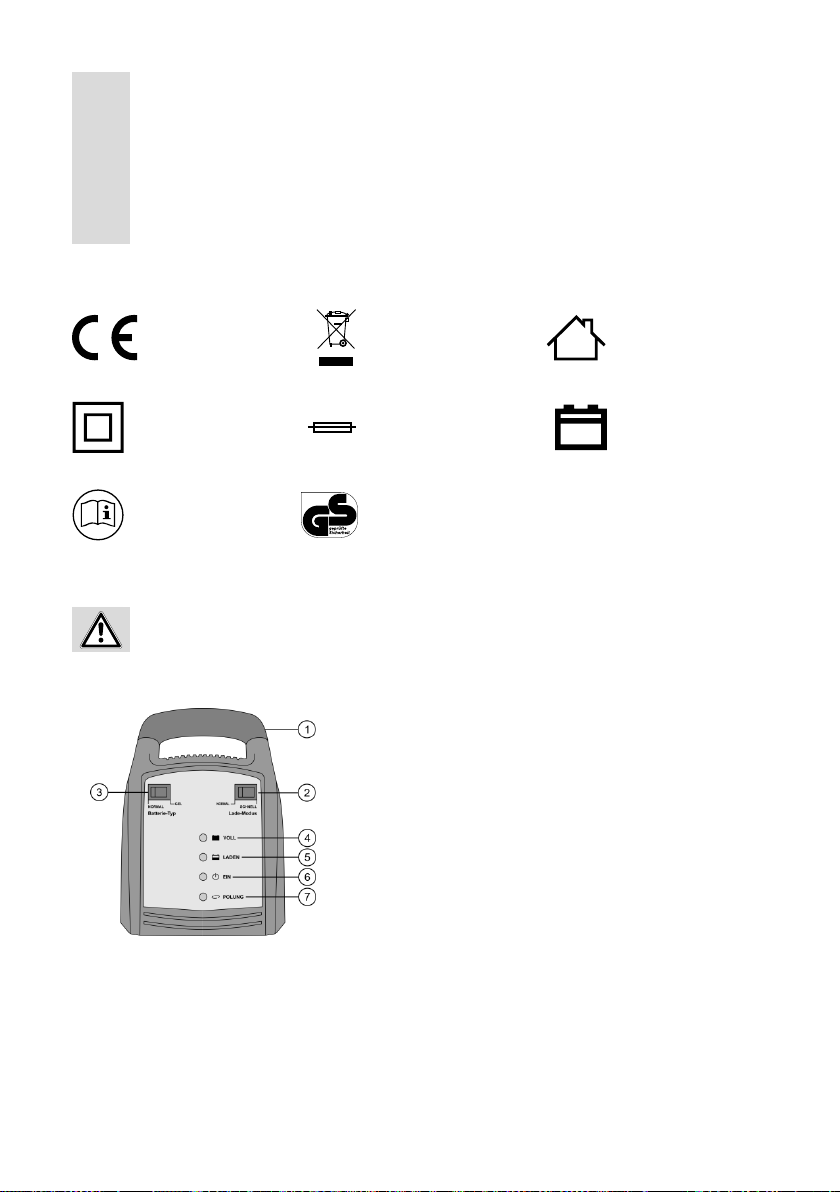

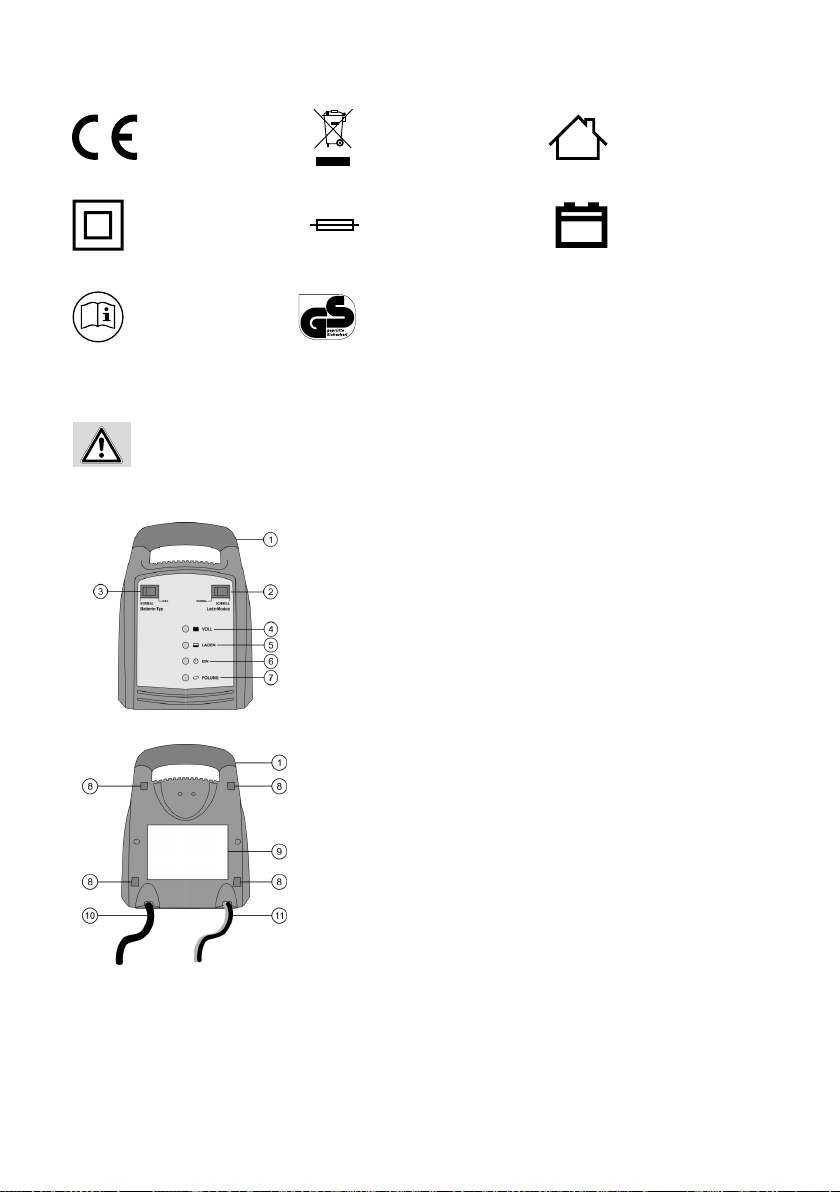

6.1 ÜBERSICHT
1Tragegri
2Wahlschalter Lademodus normal/schnell
3Wahlschalter Batterie-Typ Normal/Gel
4 Kontrollleuchte – grün - vollgeladen
5 Kontrollleuchte – gelb - wird geladen
6 Kontrollleuchte – grün - Betrieb ein
7 Kontrollleuchte – rot - Polzangen falsch angeschlossen
Bild 1: Ansicht Vorderseite

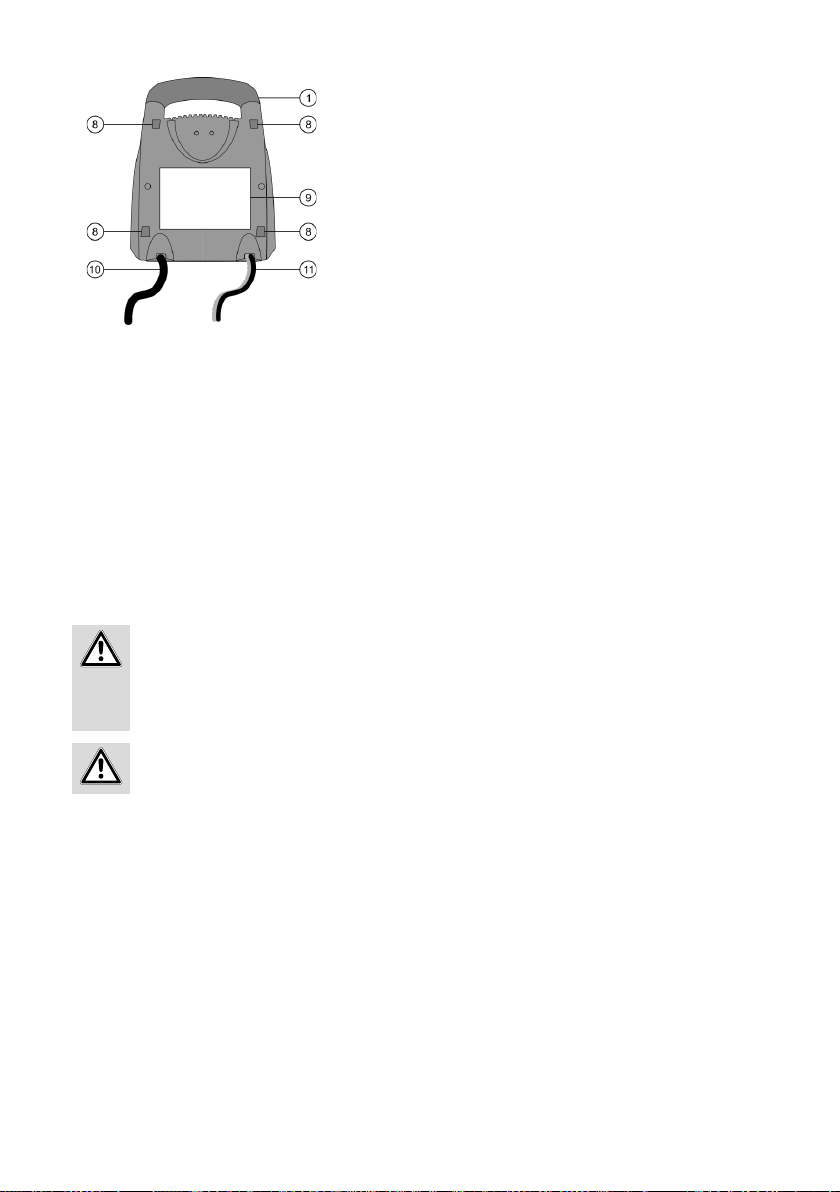

1Tragegri
8 Aufnahmen für Kabelhalter
9Typenschild
10 Netzanschlusskabel
11 Ladekabel
Bild 2: Ansicht Rückseite
• Wenn Sie eine Fahrzeugbatterie in eingebauten Zustand auaden möchten, stellen Sie zuerst das Fahrzeug
sicher ab, ziehen Sie die Parkbremse an und schalten Sie die Zündung aus. Klemmen Sie die Batterie vom Bordnetz
Ihres Fahrzeugs ab. Lesen Sie dazu im Handbuch Ihres Fahrzeugs nach oder fragen Sie Ihre Fachwerkstatt.
• Fassen Sie das Netzkabel beim Abziehen aus der Steckdose ausschließlich am Netzstecker an.
• Setzen Sie das Ladegerät nicht der Nähe von Feuer, Hitze und lang andauernderTemperatureinwirkung über +40°C
aus!
• Bewahren Sie diese Anleitung auf und geben Sie sie an andere Benutzer weiter.
entspricht den
EG-Richtlinien
Schutzisoliertes
Gehäuse
(Schutzklasse II)
Gebrauchsanleitung
lesen
gekenntzeichnetes
Elektroprodukt darf nicht
in den Hausmüll geworfen
werden
entspricht den
Anforderungen des § 21
des Produktsicherheitsge-
setztes (ProdSG)
Sicherung,
hier:Träge, 1.6 A
empfohlene
Batteriekapazität
Geräte mit diesem Zei-
chen dürfen nur im Haus
(trockene Umgebung)
betrieben werden

5
6.2 EINSETZEN DER KABELHALTER
Setzen Sie die Kabelhalter in die Aufnahmen (Position 8 in der Übersicht) auf der Rückseite des Ladegerätes so ein, dass die
Önungen der übereinanderliegenden Kabelhalter von einander weg zeigen.
6.3 VORBEREITUNG
Reinigen Sie die Batteriepole von Staub und Korrosionsrückständen.
Nur für oene Batterien: Entfernen Sie die Verschlussstopfen der Batteriezellen. Kontrollieren Sie den
Flüssigkeitsstand in den Zellen, lesen Sie dazu in der Bedienungsanleitung Ihrer Batterie nach. Füllen Sie maximal nur so viel
destilliertes Wasser auf, bis der Minimum-Füllstand erreicht ist. Die Flüssigkeit dehnt sich während des Ladevorgangs aus und
die Batterie kann überlaufen. Lassen Sie die Zellen der Batterie bis zum Ende des Ladevorgangs geönet.
Bei geschlossenen und wartungsfreien Batterien befolgen Sie ganz genau die Anweisungen des Batterieherstellers.
6.4 ANSCHLIESSEN DES BATTERIELADEGERÄTES
Achtung: Stellen Sie sicher, dass das Ladegerät nicht an die Netzsteckdose angeschlossen ist. Schließen Sie grund-
sätzlich zuerst das rote Pluskabel (+) des Ladegerätes (Position 11 in der Übersicht) an den Pluspol der Batterie
an. Danach schließen Sie das schwarze Minuskabel (-) an den Minuspol der Batterie an. Wenn Sie die Batterie in
eingebauten Zustand auaden, schließen Sie das schwarze Minuskabel (-) an der Karosserie (blanke Stelle) an, weit
entfernt von der Batterie,Vergaser und Kraftstoeitungen. Halten Sie diese Reihenfolgen immer ein.
Achtung: Wenn die rote Kontrollleuchte (Position 7 in Übersicht) leuchtet, sind die Ladekabel falsch
angeschlossen. Entfernen Sie die Polzangen von den Batteriepolen, und schließen Sie sie korrekt an
6.5 LADEN DER BATTERIE
6.5.1 AUSWAHL DES BATTERIETYPS
Wenn eine Standard-Bleisäurebatterie, eine wartungsfreie Batterie oder eine AGM-Batterie geladen werden soll, stellen Sie
denWahlschalter für den Batterie-Typ (Position 3 in der Übersicht) auf die Stellung„NORMAL“. Für Gel-Batterien stellen Sie den
Schalter auf„GEL“.
6.5.2 AUSWAHL DES LADEMODUS
Wenn nur eine kleine Batterie geladen werden soll oder normales Laden ausreicht, stellen Sie den Wahlschalter für den La-
de-Modus (Position 2 in der Übersicht) auf die Stellung „NORMAL“. Für große Batterien oder wenn ein schnelles Laden ge-
wünscht wird, stellen Sie den Schalter auf„SCHNELL“.
Stecken Sie jetzt das Netzanschlusskabel (Position 10 in der Übersicht) des Batterieladegerätes in die Steckdose. Jetzt leuchtet
die grüne Kontrollleuchte„EIN“ (Position 6 in der Übersicht) und die gelbe Kontrollleuchte„LADEN“ (Position 5 in der Übersicht)
auf. Die Batterie wird geladen.
Ist die Batterie voll aufgeladen, schaltet das Batterieladegerät in den Erhaltungsmodus. Die grüne Kontrollleuchte„VOLL“ (Posi-
tion 4 in der Übersicht) leuchtet auf.
6.6 ENTFERNEN DES LADEGERÄTS
Achtung: Ziehen Sie als erstes den Netzstecker aus der Steckdose und beachten Sie die Reihenfolge beim Abklem-
men. So vermeiden Sie Funkenbildung. Da beim Laden hochexplosives Knallgas entsteht, ist dies zu Ihrem Schutz
äußerst wichtig.
Trennen Sie das Ladegerät vomVersorgungsnetz.
Entfernen Sie als nächstes den Anschluss der schwarzen Klemme (Minus). Entfernen Sie nun als nächstes die
Batterieklemme vom Pluspol der Batterie (Rote Klemme).
Lassen Sie die Batterie abkühlen.
Nur für oene Batterien: Füllen Sie die Zellen mit destilliertem Wasser bis zum vom Batteriehersteller

6
7. WARTUNG UND PFLEGE
7.1 WARTUNG
7.2 PFLEGE
Reinigen Sie die Polzangen jedes mal nach einem Ladevorgang. Entfernen Sie jegliche Batteriesäuresprit-
zer von den Polzangen um Korrosion zu vermeiden. Reinigen Sie das Gerät vorsichtig mit einem trocke-
nen Tuch. Benutzen Sie keine Flüssigkeiten oder chemische Reinigungsmittel. Tauchen Sie das Gerät niemals in
Flüssigkeiten ein. Lassen Sie niemals Flüssigkeiten über das Gerät laufen.
Wickeln Sie die Kabel ordentlich auf den, dafür vorgesehenen Halterungen auf, bevor Sie das Gerät lagern, um
Beschädigungen an den Kabeln und dem Gerät zu vermeiden. Lagern Sie das Gerät an einem trockenen und
sauberen Ort.
8. HINWEISE ZUM UMWELTSCHUTZ
Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen
können.
Werfen Sie Elektrogeräte nicht in den Hausmüll! Elektro- und Elektronik-Altgeräte müssen getrennt
gesammelt und einer umweltgerechtenWiederverwertung zugeführt werden. Über Entsorgungsmöglichkeiten für
Elektronik-Altgeräte informieren Sie sich bei Ihrer Gemeinde- oder Stadtverwaltung.
9. KONTAKTINFORMATIONEN
Das Batterie Ladegerät ist bei bestimmungsgemäßem Gebrauch wartungsfrei.
genannten Füllstand auf.Verschließen Sie die Batteriezellen wieder mit denVerschlussstopfen.
EAL GmbH
Otto-Hausmann-Ring 107
42115Wuppertal, Deutschland
[phone]
[phone] – 160
[email protected]om
www.eal-vertrieb.com

7
CONTENTS
1.PROPER USE OF THE PRODUCT
The charger is suitable to charge open and a variety of closed, maintenance-free lead acid batteries:
• Wet batteries (WET), lead-acid batteries (uid electrolyte)
• AGM batteries (electrolyte in breglass eece)
• Maintenance-free lead-acid batteries MF
• Gel batteries (gel electrolyte)
Other batteries may not be charged with this device.
The charger may not be used as a starter aid. First charge the battery of your vehicle fully and remove the charger before starting
the vehicle.
The charger may not be used as a source of direct current or for other purposes.
The battery charger is designed for use in dry and protected environments at temperatures of -5 °C to +40°C.
This device is not designed to be used by children or persons with limited metal abilities or without experience and/or lack of
required specialist knowledge. Keep children away from the device.
The device is not designated for commercial use.
Use according to the intended purpose also includes the observance of all information in these operating
instructions,particularly the observanceofthesafety notes.Any other utilisation is consideredto be contrary to the intendedpurpo-
se and may lead to material damages or personal injuries. EAL GmbH assumes no liability for damage resulting from improper use.
1. PROPER USE OFTHE PRODUCT 7
2. SCOPE OF SUPPLY 8
3. SPECIFICATIONS 8
4. SAFETY INFORMATION 8
5. EXPLANATION OF SYMBOLS 9
6. OPERATING INSTRUCTIONS 9
6.1 OVERVIEW 9
6.2 INSERTINGTHE CABLE HOLDER 9
6.3 PREPARATION 10
6.4 CONNECTINGTHE BATTERY CHARGER 10
6.5 CHARGINGTHE BATTERY 10
6.5.1 SELECTING THE BATTERY TYPE 10
6.5.2 SELECTING THE CHARGING MODE 10
6.6 REMOVINGTHE CHARGER 10
7. MAINTENANCE AND CARE 10
7.1 MAINTENANCE 10
7.2 CARE 10
8. NOTES REGARDING ENVIRONMENTAL PROTECTION 11
9. CONTACT INFORMATION 11
Battery charger 12 Amp. 12V
WARNING
Read the operating instructions through carefully prior to initial use and observe all of the safety no-
tes! Not observing such may lead to personal injury, damages to the device or your property! Store the
original packaging, the receipt and these instructions so that they may be consulted at a later date!
When passing on the product, please include these operating instructions as well.
Please check the contents of package for integrity and completeness prior to use!

8
2. SCOPE OF SUPPLY
• 1x Battery charger • 4x Cable holders • 1x Operating instructions
3. SPECIFICATIONS
Dimensions (L xW x H): 180 x 105 x 235 [mm]
Weight: 2.245 kg
Long mains cable: 1.70 m
Long charger cable: 1.40 m
Input: 220-240V AC 50/60 Hz
Output Normal charge: 12V, 2,5 A (3,75 A RMS), DC
Output Fast charge: 12V, 8 A (12 A RMS), DC
Battery capacity: 20 – 225 Ah
Ambient temperature: -5 °C to +40 °C
4. SAFETY INFORMATION
• Keep children away and do not allow children to operate this device!
• Only use this product as intended!
• Do not manipulate or disassemble the device!
• For your own safety, only use accessories and spare parts that are stated in these instructions or that are recom-
mended by the manufacturer!
• The warning triangle labels all instructions important to safety. Always follow these otherwise you could injure
yourself or damage the device.
• Do not smoke and do not ignite naked ames when working on the battery.There is a risk of explosion.
• Only connect the device to a power socket installed according to regulations. The voltage must
correspond to the specication on the type plate of the device.
• Do not trap the power cable and protect it from sharp edges, damp, heat or oil. The power cable of the unit
cannot be replaced. In the event that the cable is damaged, the unit must be disposed of.
• Do not operate the device or immediately pull the plug if it is damaged or you suspect it may be
defective. In this case, contact our technicians.
• Pull the plug when the device is not in use.
• Keep packaging materials, especially plastic and plastic bags, away from children. Risk of suocation.
• Remove all plastic from the device before use.
• Place the mains cable in such a manner that it does not impede and that it cannot be unplugged
accidentally.
• Disconnect the battery charger from the power supply after the charging process.
• Store the charger in a place which is out of the reach of children and unauthorised persons.
• Never operate the device in the vicinity of ammable materials or in an environment prone to explosion.
• Always wear suitable working clothes, protective gloves and goggles. Battery acid is corrosive!
Immediately and thoroughly wash o any splashed acid and consult a doctor, if necessary. If battery acid gets
into the eyes, immediately rinse under running water for at least 10 minutes and consult a doctor.
• Do not cover the charger, this may lead to overheating and result in damages. Never set the charger up for
operation on a surface that is insulating (e.g. polystyrene).There is a risk of heat built up!
• If you wish to charge a vehicle battery in the installed state, rst park the vehicle safely, put on the parking break
and switch o the ignition. Cut the battery o from the on-board network of your vehicle.To do this, consult the
manual for your vehicle, or ask your specialist workshop.
• When pulling the mains cable out of the socket, only hold the plug.
• Never expose the charger to the vicinity of re, heat and extensive temperatures over +40°C.
• Store these instructions carefully and, if necessary, pass them on to other users.

9


5. EXPLANATION OF SYMBOLS
6. OPERATING INSTRUCTIONS
Before using the device make sure that you have read the operating instructions for the battery and the vehicle and
you have understood all of the safety precautions.
6.1 OVERVIEW
1 Carry handle
2 Switch for selecting charging mode normal/fast
3 Switch for selecting battery type normal/gel
4 Control lamp – Green - Fully charged
5 Control lamp –Yellow - Charging
6 Control lamp – Green - Operating
7 Control lamp – Red - Pole callipers connected incorrectly
Figure 1: View of front
1 Carry handle
8 Mounts for cable holder
9Type plate
10 Mains connection cable
11 Charging cable
Figure 2: View of rear
Complies with EC
directives
Insulated housing
(protection class II)
Read the operating
instructions
Labelled electrical
products may not be
disposed of in the
household waste
Corresponds to the
requirements of § 21
of the German Product
Safety Law
(Produktsicherheitsgesetz)
Fuse,
here: Slow-burning, 1.6 A
Recommended battery
capacity
Devices with this symbol
may only be operated in
the house (dry
envrionment)
6.2 INSERTINGTHE CABLE HOLDER
Insert the cable holder into the mounts (Position 8 in the overview) on the rear of the charger so that the openings of the verti-
cally aligned cable holders face away from each other.

10
7. MAINTENANCE AND CARE
7.1 MAINTENANCE
7.2 CARE
Only for open batteries: Remove the plugs of the battery cells. Check the liquid level in the cells, consult the
operating instructions of your battery for more information. Replenish only sucient distilled water to ensure that the mini-
mum lling level is achieved. The liquid will expand during the charging process and the battery may overow. Leave the cells
of the battery open until the end of the charging process.
In case of closed and maintenance-free batteries, please follow the instructions of the battery manufacturer to the letter.
6.4 CONNECTING THE BATTERY CHARGER
Caution: Make sure that the charger is not connected to the power socket. Always connect the red positive cable (+)
of the charger (Position 11 in the overview) to the positive pole of the battery rst.Then connect the black minusca-
ble (-) to the minus pole of the battery. If you charge the battery in situ, connect the black negative cable (-) to the
car body (exposed part), far away from the battery, the carburettor and fuel lines. Always maintain this sequence.
Caution:When the red control lamp (Position 7 in the overview) lights up, the charging cables have been connected
incorrectly. Remove the pole callipers from the battery poles and connect them correctly.
6.5 CHARGING THE BATTERY
6.5.1 SELECTING THE BATTERY TYPE
If a standard lead acid battery, a maintenance-free battery or an AGM battery is to be charged, set the switch for the battery type
(Position 3 in the overview) to the„NORMAL“ position. For gel batteries, set the switch to„GEL“.
6.5.2 SELECTING THE CHARGING MODE
If only a small battery is to be charged or normal charging is sucient, set the switch for charging mode (Position 2 in the over-
view) to the„NORMAL“ setting. For large batteries, or if fast charging is required, set the switch to„FAST“.
Nowconnectthemainsconnectioncable(Position 10 intheoverview)ofthebatterychargerto the powersocket.Nowthegreen
control lamp„ON“ (Position 6 in the overview) and the yellow control lamp„CHARGING“ (Position 5 in the overview) light up.
The battery is being charged.
Once the battery is fully charged, the battery charger switches over to maintenance mode.The green„FULL“ control lamp (Posi-
tion 4 in the overview) lights up.
6.6 REMOVING THE CHARGER
Caution: First pull the plug out of the socket and observe the sequence for disconnection.This prevents sparks from
forming. Since charging generates a detonating gas, this is particularly important for the sake of your safety.
Disconnect the charger from the mains power supply.
Then disconnect the black callipers (minus).Then remove the battery callipers from the plus pole of the battery (red callipers).
Allow the battery to cool down.
Only for open batteries: Fill the cells withdistilledwater up tothelevelspecied by the battery manufacturer. Closethebattery
cells with the stoppers.
The battery charger is maintenance-free when used in accordance with the intended purpose.
Clean the pole callipers every time the charging procedure is completed. Remove all splashed battery acid from the pole callipers
6.3 PREPARATION
Clean the battery poles to remove dust and corrosion residue.

11
8. NOTES REGARDING ENVIRONMENTAL PROTECTION
The packaging is made up of environmentally friendly materials which may be disposed of via your local recycling
points.
Do not put electrical devices into the household waste. Electronic and electrical devices must be
collected separately and sent for environmentally friendly recycling. Please contact your community or city
administration regarding disposal options for electronic scrap.
9. CONTACT INFORMATION
to prevent corrosion. Clean the device carefully with a dry cloth. Do not use liquids or chemical cleaning agents. Never submerge
the device in liquid. Never allow liquid to ow over the device.
Properly roll up the cable onto the holders supplied before storing the device in order to prevent damage to the cables and the
device. Store the device in a dry and clean location.
EAL GmbH
Otto-Hausmann-Ring 107
42115Wuppertal, Germany
[phone]
[phone] – 160
[email protected]om
www.eal-vertrieb.com

12
SOMMAIRE
1. UTILISATION CONFORME
L‘appareil de recharge est conçu pour recharger les batteries plomb-acide ouvertes et de nombreuses batteries plomb-acide
fermées sans entretient, tels que :
• Batteries humidesWET (batteries plomb-acide avec électrolyte liquide)
• Batterie AGM (électrolytes en vibre de verre)
• Batteries plomb-acide sans entretient (MF)
• Batteries gel (électrolytes en forme de gelée)
D‘autres batteries ne peuvent pas être rechargées avec cet appareil.
L‘appareil de recharge ne peut pas être utilisé comme aide au démarrage. Chargez d‘abord complètement la batterie du véhicule
et retirez l‘appareil de recharge avant de démarrer le véhicule.
L‘appareil de recharge ne doit pas être utilisé comme source de courant électrique continu ou dans d‘autres buts.
L‘appareil de recharge de batterie doit être utilisé dans un environnement sec et protégé avec des températures allant de -5 °C
à +40 °C.
Cet article n‘est pas destiné à être utilisé par des enfants ou des personnes aux capacités mentales limitées ou ne disposant pas
de l‘expérience ou des connaissances nécessaires. Les enfants doivent rester à distance de cet article.
L‘article n‘est pas destiné à une utilisation industrielle ou commerciale.
1. UTILISATION CONFORME 12
2. FOURNITURE 13
3. SPÉCIFICATIONS 13
4. CONSIGNES DE SÉCURITÉ 13
5. EXPLICATION DES SYMBOLES 14
6. MODE D‘EMPLOI 14
6.1 VUE D‘ENSEMBLE 14
6.2 PLACEMENT DU SUPPORT DE CÂBLE 15
6.3 PRÉPARATION 15
6.4 RACCORDEMENT DU CHARGEUR DE BATTERIE 5
6.5 CHARGEMENT DE LA BATTERIE 15
6.5.1 CHOIX DUTYPE DE BATTERIE 15
6.5.2 CHOIX DU MODE DE CHARGEMENT 15
6.6 RETIRER L‘APPAREIL DE RECHARGE 15
7. ENTRETIEN ET NETTOYAGE 16
7.1 ENTRETIEN 16
7.2 NETTOYAGE 16
8. REMARQUES RELATIVES À LA PROTECTION DE L‘ENVIRONNEMENT 16
9. DONNÉES DE CONTACT 16
Chargeur de batterie automatique 12 V, 12 A
AVERTISSEMENT
Lisez attentivement le mode d‘emploi avant la mise en service et respectez toutes les consignes de sécu-
rité ! Tout non-respect de ces consignes peut entraîner des dommages corporels, endommager l‘appareil
ou vos biens ! Veuillez conserver l‘emballage d‘origine, le bon d‘achat ainsi que les présentes instructions
dans un endroitsûr pour s‘y reporter ultérieurement! Si vous revendez ou remettez le produità des tiers,
veuillez également remettre ce mode d‘emploi. Avant la mise en service, veuillez contrôler si le contenu
de l‘emballage n‘est pas endommager et vérier si toutes les pièces sont présentes !

13
L‘utilisation conforme aux prescriptions implique également le respect de toutes les informations contenues dans ce mode
d‘emploi, en particulier le respect des consignes de sécurité.Toute autre utilisation est considérée comme non conforme et peut
entraîner des dommages matériels ou des blessures. EAL GmbH décline toute responsabilité pour les dommages résultant d‘une
utilisation non conforme.
2. FOURNITURE
1 x Appareil de recharge 1 x Notice d‘utilisation 4 x Support de câble
3. SPÉCIFICATIONS
Dimensions (L x L x H) : 180 x 105 x 235 [mm]
Poids : 2,245 kg
Longueur du câble d‘alimentation : 1,70 m
Longueur du câble de chargement : 1,40 m
Entrée : 220-240V AC 50/60 Hz
Sortie chargement normal : 12V, 2,5 A (3,75 A RMS), DC
Sortie chargement rapide : 12V, 8 A (12 A RMS), DC
Capacité de la batterie : 20 – 225 Ah
Température ambiante : -5 °C bis +40 °C
4.CONSIGNES DE SÉCURITÉ
• Tenez les enfants à distance et ne les laissez pas utiliser cet appareil !
• N‘utilisez ce produit qu‘aux ns pour lesquelles il a été prévu !
• Ne manipulez ni démontez jamais l‘appareil !
• Pour votre propre sécurité, utilisez exclusivement les accessoires ou pièces de rechange qui sont
indiqué(e)s dans la notice d‘utilisation ou dont l‘utilisation est conseillée par le fabricant !
• Le triangle de signalisation signale toutes les instructions relatives à la sécurité. Respectez-les à tout
moment, sans quoi vous pourriez vous blesser ou l‘appareil pourrait être endommagé.
• Ne fumez pas ni n‘allumez de amme lorsque vous travaillez avec la batterie. Il y a risque d‘explosion.
• Ne connectez l‘appareil qu‘à une prise proprement installée. La tension doit correspondre à l‘indication sur la
plaque synoptique de l‘appareil.
• Ne coincez pas les câbles de raccordement et protégez-les contre des arêtes vives, l‘humidité, la chaleur ou l‘huile.
Le câble d‘alimentation ne peut pas être remplacé. En cas de dommages au câble, l‘appareil doit être mis à la
ferraille.
• Ne mettez par l‘appareil en marche ou retirez immédiatement la che de contact s‘il est endommagé ou si vous
suspectez un défaut. Dans ces cas, veuillez contacter nos techniciens.
• Retirez la che de contact lorsque l‘appareil n‘est pas utilisé.
• Tenez le matériel d‘emballage et notamment les lms et sachet plastiques éloignés des enfants. Il y a risque de
suocation s‘ils jouent avec.
• Enlevez tous les lms de protection de l‘appareil avant de le mettre en service.
• Posez les câbles de raccordement de manière à ce qu‘ils ne vous gênent pas et à ce que personne ne puisse les
tirer par mégarde.
• Débranchez l‘appareil de recharge de batterie de l‘alimentation après le processus de recharge.
• Entreposez l‘appareil de recharge dans un endroit hors d‘atteinte d‘enfants et de personnes non-autorisées.
• N‘employez pas l‘appareil à proximité de matériel inammable ou dans un environnement explosible.
• Portez toujours des vêtements de travails, gants de protection et lunettes de protection adaptés. L‘acide de bat-
terie est corrosif ! Le cas échéant, rincez immédiatement avec beaucoup d‘eau, consulter un méde cin si besoin.
Si de l‘acide de batterie parvient jusqu‘aux yeux, rincer immédiatement sous l‘eau pendant au moins 10 minutes
et consulter un médecin.

14


5.EXPLICATION DES SYMBOLES
6. MODE D‘EMPLOI
Avant l‘utilisation de l‘appareil, assurez-vous d‘avoir lu la notice d‘utilisation de la batterie ainsi que du véhicule et
de comprendre les consignes de sécurité.
6.1 VUE D‘ENSEMBLE
1 Poignée
2 Sélecteur du mode de chargement normal/rapide
3 Sélecteur du type de batterie normal/gel
4 Lampe de contrôle - verte - chargée complètement
5 Lampe de contrôle - jaune - en cours de chargement
6 Lampe de contrôle - verte - en fonctionnement
7 Lampe de contrôle - rouge - pince crocodile mal branchée.
Illustration 1 : Vue avant
1 Poignée
8 Réception pour support de câble
9 Plaque synoptique
10 Cordon de secteur
11 Câble de chargement
Illustration 2 : Vue arrière
• Ne recouvrez pas l‘appareil de recharge car cela pourrait provoquer une surchaue et conséquemment, un en-
dommagement de l‘appareil. Ne mettez pas l‘appareil de recharge en marche sur un support isolant (par exemp-
le, du polystyrène) - Risque de surchaue !
• Si vous souhaitez recharger la batterie de votre véhicule à l‘état monté, assurez d‘abord votre véhicule, tirez le
frein à main et coupez l‘allumage. Déconnectez tout d‘abord la batterie du réseau de bord de votre véhicule.
Veuillez lire à cet eet le manuel de votre véhicule ou adressez-vous à votre garagiste.
• Tirez le câble d‘alimentation lorsque vous le débranchez de la che de contact.
• Ne placez jamais l‘appareil à proximité de feu, de chaleur et à des températures supérieures à +40°C pendant
une période prolongée !
• Conservez ce mode d‘emploi et transmettez-le aux futurs utilisateurs.
Corresponds aux
directives de la CE
Boîtier avec
isolation (classe de
protection II)
Lire le mode
d’emploi
Le produit électrique
caractérisé ne peut pas
être jeté aux ordures
Correspond aux exigences
du § 21 de la sécurité et loi
du produit (ProdSG)
Fusible, ici:
temporisé, 1.6 A
Capacité de batterie
conseillée
Les appareils portant ce
symbole ne peuvent être
utilisés qu’à l’intérieur
(environnement sec)

15
6.2 PLACEMENT DU SUPPORT DE CÂBLE
Placez le support de câble dans l‘entrée (position 8 dans l‘aperçu) à l‘arrière de l‘appareil de chargement de façon à ce que les
ouvertures des supports de câble superposés pointent dans une autre direction.
6.3 PRÉPARATION
Nettoyez les pôles de la batterie de poussière et de débris de corrosion.
Seulement pour batterie ouverte : Retirez le capuchon de protection des cellules de la batterie. Contrôlez le niveau du liquide
dans les cellules, consultez pour cela le mode d‘emploi de votre batterie. Remplissez d‘eau distillée jusqu‘à ce que le niveau de
remplissage minimum soit atteint. Pendant le processus de charge, le liquide se répand et la batterie peut déborder. Laissez les
cellules de la batterie ouverte jusqu‘à la n du processus de recharge.
Pour les batteries fermées et sans entretien, veuillez respecter le mode d‘emploi du fabricant de la batterie.
6.4 RACCORDEMENT DU CHARGEUR DE BATTERIE
Attention : Assurez-vous que le chargeur n‘est pas raccordé à la prise secteur. Raccordez en premier le câble plus
(+) rouge du chargeur sur le pôle plus de la batterie (position 11 dans l‘aperçu). Branchez ensuite le câble noir (-)
au pôle moins de la batterie.
Si vous chargez la batterie lorsqu‘elle est installée, le câble moins (-) noir doit être connecté à la carrosserie
(endroit brillant) et ce, susamment loin de la batterie, du carburateur et des conduites à carburant. Respectez
impérativement cette suite opérationnelle.
Attention : Lorsque la lampe de contrôle (position 7 dans l‘aperçu) s‘illumine, cela signie que les câbles
de chargement sont mal branchés. Retirez les pinces crocodile des pôles de batterie et branchez-les
correctement.
6.5 CHARGEMENT DE LA BATTERIE
6.5.1 CHOIX DU TYPE DE BATTERIE
Si vous souhaitez charger une batterie plomb-acide standard, une batterie ne nécessitant pas d‘entretien ou une batterie AGM,
placez le sélecteur du type de batterie (position 3 dans l‘aperçu) en position « normal ». Pour les batteries-gel, placez l‘inter-
rupteur sur « GEL ».
6.5.2 CHOIX DU MODE DE CHARGEMENT
Si seule une petite batterie doit être chargée ou si un chargement normal sut, placez le sélecteur du mode de chargement
(position 2 dans l‘aperçu) sur la position « NORMAL ». Pour les grosses batteries ou pour un chargement rapide, placez l‘inter-
rupteur sur « RAPIDE ».
Placez maintenant le cordon de secteur (position 10 dans l‘aperçu) de l‘appareil de recharge dans la prise. À présent, la lampe
de contrôle verte « MARCHE » (position 6 dans l‘aperçu) et la lampe de contrôle jaune « CHARGE » (position 5 dans l‘aperçu)
s‘illumine. La batterie est en cours de chargement.
Lorsque la batterie est complètement chargée, l‘appareil de recharge passe en mode entretien. La lampe de
contrôle verte « PLEIN » (position 4 dans l‘aperçu) s‘illumine.
6.6 RETIRER L‘APPAREIL DE RECHARGE
Attention : Retirez d‘abord la che de contact de la prise et observez la procédure de branchement.Vous évitez ainsi
la formation d‘étincelles. Ceci est particulièrement important pour votre sécurité car un mélange d‘hydrogène et
d‘oxygène très explosif peut se former lors du chargement.
Séparez l‘appareil de recharge du réseau d‘alimentation.
Retirez ensuite le raccordement de la pince noire (Moins) Retirez maintenant la pince de la batterie de la borne positive de la
batterie (pince rouge).
Laissez refroidir la batterie.

16
7. ENTRETIEN ET NETTOYAGE
7.1 ENTRETIEN
8. REMARQUES RELATIVES À LA PROTECTION DE L‘ENVIRONNEMENT
L‘emballage est fait en un matériau écologique dont vous pouvez vous débarrasser aux centres de
recyclages locaux.
Ne jetez pas d‘appareils électroniques aux ordures ! Les appareils électriques et électroniques usagés
doivent être collectés séparément et être envoyés pour un recyclage écologique. Renseignez-vous
quant aux possibilités d‘élimination d‘appareils électroniques usagés auprès de votre administration
communale ou municipale.
9. DONNÉES DE CONTACT
7.2 NETTOYAGE
La lampe n‘exige pas d‘entretien lorsqu‘elle est utilisée de manière conforme.
Nettoyez les pinces après chaque opération de chargement. Éliminez toute projection d‘acide de batte-
rie sur les pinces an d‘éviter la corrosion. Nettoyez l‘appareil avec précaution à l‘aide d‘un chion sec.
N‘utilisez aucun produit nettoyant liquide ou chimique. N‘immergez jamais l‘appareil dans un liquide. Ne laissez jamais de li-
quide entrer dans l‘appareil.
Rembobinez le câble convenablement au moyen du support prévu avant de ranger l‘appareil an d‘éviter des
dommages aux câbles et à l‘appareil. Conservez l‘appareil dans un endroit sec et propre.
Seulement pour batterie ouverte : Remplissez les cellules d‘eau distillée jusqu‘au niveau de remplissage décrit par le fabricant
de la batterie. Refermez les batteries de cellule en plaçant les bouchons de fermeture.
EAL GmbH
Otto-Hausmann-Ring 107
42115Wuppertal, Allemagne
[phone]
[phone] – 160
[email protected]om
www.eal-vertrieb.com

17
INHOUD
1. REGLEMENTAIR GEBRUIK
De acculader is bedoeld voor het opladen van open en een groot aantal gesloten, onderhoudsvrije loodaccu’s, zoals:
• natte accu’sWET (loodzuuraccu’s met vloeibaar-elektrolyt)
• AGM-accu’s (elektrolyt in glasvezelvlies)
• onderhoudsvrije loodzuuraccu’s (MF)
• gelaccu’s (geleiachtig elektrolyt)
Andere accu’s mogen niet met dit apparaat worden opgeladen.
De oplader mag niet als starthulpmiddel worden gebruikt! Laad eerst de accu van het voertuig volledig op en verwijder de
oplader voordat u het voertuig start.
De oplader mag niet worden gebruikt als bron van gelijkstroom of voor andere doelen.
De acculader is ontworpen om te worden gebruikt in een droge en beveiligde omgeving bij temperaturen van -5 °C tot +40 °C.
Dit apparaat mag niet worden gebruikt door kinderen, personen met beperkte geestelijke vermogens of personen zonder
ervaring en/of gebrek aan kennis. Kinderen moeten uit de buurt van het apparaat worden gehouden.
Het apparaat is niet bedoeld voor bedrijfsmatig gebruik.
1. REGLEMENTAIR GEBRUIK 17
2. LEVERINGSOMVANG 18
3. SPECIFICATIES 18
4. VEILIGHEIDSINSTRUCTIES 18
5. UITLEG BIJ DE SYMBOLEN 19
6. GEBRUIKSAANWIJZING 19
6.1 OVERZICHT 19
6.2 DE KABELHOUDER PLAATSEN 20
6.3 VOORBEREIDING 20
6.4 DE ACCULADER AANSLUITEN 20
6.5 DE ACCU OPLADEN 20
6.5.1 ACCUTYPE SELECTEREN 20
6.5.2 LAADMODUS SELECTEREN 20
6.6 DE OPLADERVERWIJDEREN 21
7. ONDERHOUD ENVERZORGING 21
7.1 ONDERHOUD 21
7.2 VERZORGING 21
8. INFORMATIE OVER DE BESCHERMINGVAN HET MILIEU 21
9. CONTACTINFORMATIE 21
WAARSCHUWING
Lees voorafgaand aan de ingebruikname de gebruiksaanwijzing aandachtig door en neem alle veilig-
heidsvoorschriften in acht!
Het niet naleven ervan kan letsel, schade aan het product of uw eigendom veroorzaken!
Bewaar de oorspronkelijke verpakking, het aankoopbewijs en de gebruiksaanwijzing om deze later te
kunnen raadplegen! Geef bij doorgeven van het apparaat eveneens deze handleiding door.
Controleer de inhoud van de verpakking eerst op beschadigingen en volledigheid voordat u het product
gaat gebruiken!
Automatische acculader 12V, 12A

18
Tot het reglementair gebruik behoort ook de inachtneming van alle informatie in deze handleiding, vooral de
inachtneming van de veiligheidsvoorschriften. Elk ander gebruik geldt als niet-reglementair en kan materiële schade of perso-
onlijk letsel veroorzaken. EAL GmbH is niet aansprakelijk voor schade als gevolg van niet-reglementair gebruik.
2. LEVERINGSOMVANG
· 1 x acculader · 1 x gebruiksaanwijzing · 4 x kabelhouder
3. Specicaties
Afmetingen (L x B x H): 180 x 105 x 235 [mm]
Gewicht: 2,245 kg
Lengte stroomkabel: 1,70 m
Lengte laadkabel: 1,40 m
Ingang: 220 - 240 V AC 50/60 Hz
Uitgang normale lading: 12V, 2,5 A (3,75 A RMS), DC
Uitgang snelle lading: 12V, 8 A (12 A RMS), DC
Accucapaciteit: 20 – 225 Ah
Omgevingstemperatuur: -5 °C tot +40 °C
4. VEILIGHEIDSINSTRUCTIES
• Houd dit product buiten het bereik van kinderen en laat ze het product niet bedienen!
• Gebruik dit product uitsluitend voor het beoogde doel!
• Manipuleer of demonteer het product niet!
• Gebruik voor uw eigen veiligheid uitsluitend toebehoren of reserveonderdelen die in de gebruiksaanwijzing staan
vermeld of waarvan het gebruik door de fabrikant wordt aanbevolen!
• De waarschuwingsdriehoek geldt als aanduiding van alle voor de veiligheid belangrijke aanwijzingen. Neem deze te
allen tijde in acht, anders kan lichamelijk letsel of schade aan het apparaat worden veroorzaakt.
• Rook niet en ontsteek geen open vuur als u aan de accu werkt. Er bestaat dan explosiegevaar.
• Sluit het apparaat uitsluitend op een volgens de voorschriften geïnstalleerde stekkerdoos aan. De
spanning moet overeenkomen met de opgave op het typeplaatje van het apparaat.
• Klem de stroomkabel niet in en beveilig hem tegen scherpe randen, vocht, hitte of olie. De
stroomkabel kan niet worden vervangen. Bij beschadiging van de kabel moet het apparaat tot schroot verwerkt wor-
den.
• Neem het apparaat niet in gebruik of trek onmiddellijk de stekker uit het stopcontact als het beschadigd is of als het
vermoeden van een defect bestaat. Neem in deze gevallen contact op met onze technici.
• Trek de stekker uit het stopcontact als het apparaat niet wordt gebruikt.
• Houd het verpakkingsmateriaal, met name folie en foliezakken, uit de buurt van kinderen. Er bestaat gevaar voor
verstikking.
• Verwijder vóór het in gebruik nemen alle beschermingsfolie van het apparaat.
• Leg de stroomkabel zodanig neer dat u niet wordt gehinderd en dat niemand er per ongeluk aan kan trekken.
• Klem de acculader na het opladen los van de stroomvoorziening.
• Berg de oplader op een voor kinderen en onbevoegde personen onbereikbare plaats op.
• Gebruik het apparaat niet in de buurt van brandbaar materiaal of in een omgeving met gevaar voor explosies.
• Draag altijd geschikte werkkleding, veiligheidshandschoenen en oogbescherming. Accuzuur is bij-
tend! Eventuele zuurspatten onmiddellijk met veel water grondig afspoelen, eventueel een arts raadple-
gen. Als er accuzuur in de ogen terechtkomt, onmiddellijk minimaal 10 minuten onder stromend water
uitwassen en arts raadplegen.
• Dek de oplader niet af omdat er anders oververhitting en daardoor beschadiging kan optreden. Zet de oplader tijdens

19
5.UITLEG BIJ DE SYMBOLEN
6. GEBRUIKSAANWIJZING
Zorg ervoor dat u, voordat u het apparaat gaat gebruiken, de gebruiksaanwijzing van de accu en het voertuig hebt
gelezen en alle veiligheidsinstructies hebt begrepen.
de werking niet op een isolerende onderlaag (bijv. styropor) – gevaar van hittestuwing!
• Als u een voertuigaccu in ingebouwde staat wilt opladen, parkeer het voertuig dan eerst veilig, trek de handrem
aan en schakel de ontsteking uit. Koppel de accu los van de elektrische installatie van uw voertuig. Lees dit na in het
handboek van uw voertuig of informeer bij uw garage.
• Pak de stroomkabel uitsluitend vast aan de stekker wanneer u deze uit het stopcontact trekt.
• Plaats de oplader niet in de nabijheid van vuur, hitte en langdurige temperatuurinwerking en stel hem niet bloot aan
temperaturen boven +40 °C!
• Bewaar deze gebruiksaanwijzing goed en geef deze door aan andere gebruikers.

6.1 OVERZICHT
1 Draaggreep
2 Keuzeschakelaar laadmodus normaal/snel
3 Keuzeschakelaar accutype normaal/gel
4 Controlelampje – groen - volledig opgeladen
5 Controlelampje – geel - laadproces in werking
6 Controlelampje – groen - apparaat in werking
7 Controlelampje – rood - pooltangen verkeerd om aangesloten
Afbeelding 1: voorzijde
Komt overeen met de
EG-richtlijinen
Behuizing met randaarde
(beveiligingsklasse II)
Gebruiksaanwijzing lezen
Een elektrisch product
met deze markering mag
niet als afval via het
huisvuil worden afgevoerd
Komt overeen met de
eisen van § 21 van
de wet inzake de
productveiligheid (ProdSG)
Zekering,
hier: traag, 1.6 A
Aanbevolen capaciteit van
de accu‘s
Apparaten met dir teken
mogen uitsluidend
binnenhuis (droge omge-
ving) worden gebruikt

20

1 Draaggreep
8 Opnamen voor kabelhouder
9Typeplaatje
10 Stroomkabel
11 Laadkabel
Afbeelding 2: achterzijde
6.2 DE KABELHOUDER PLAATSEN
Plaats de kabelhouder zodanig in de opnamen (positie 8 in het overzicht) aan de achterzijde van de oplader, dat de openingen
van de boven elkaar liggende kabelhouders van elkaar weg wijzen.
6.3 VOORBEREIDING
Reinig de accupool van stof en corrosieresten.
Uitsluitend voor open accu’s: Verwijder de afsluitdoppen van de accucellen. Controleer het vloeistofniveau in de cellen, raad-
pleeg hiervoor de handleiding van uw accu.Vul gedestilleerd water bij tot het minimale vulpeil bereikt is, niet méér. De vloeistof
expandeert tijdens het opladen en de accu kan overstromen. Laat de cellen van de accu open tot het opladen is voltooid.
Volg bij gesloten en onderhoudsvrije accu’s de aanwijzingen van de accufabrikant heel nauwkeurig op.
6.4 DE ACCULADER AANSLUITEN
Let op: De stekker van de oplader mag niet in het stopcontact zitten, controleer dit. Sluit eerst de rode pluskabel (+)
van de oplader (positie 11 in het overzicht) aan op de pluspool van de accu. Sluit daarna de zwarte massakabel (-)
aan op de minpool van de accu. Als u de accu in de ingebouwde staat oplaadt, moet u de zwarte minkabel (-) op de
carrosserie (blank gedeelte) aansluiten, zover mogelijk uit de buurt van de accu, carburateur en brandstoeidingen.
Houd deze volgorde steeds aan.
Let op: Als het rode controlelampje (positie 7 in het overzicht) brandt, zijn de laadkabels verkeerd om aangesloten.
Verwijder de accuklemmen van de accupolen en sluit ze correct aan
6.5 DE ACCU OPLADEN
6.5.1 ACCUTYPE SELECTEREN
Als een standaard loodzuuraccu, een onderhoudsvrije accu of een AGM-accu moet worden geladen, zet u de
keuzeschakelaar voor het accutype (positie 3 in het overzicht) in de stand "NORMAAL". Voor gelaccu's zet u de
schakelaar op "GEL".
6.5.2 LAADMODUS SELECTEREN
Als u alleen een kleine accu wilt laden of wanneer normaal opladen voldoende is, zet u de keuzeschakelaar voor de laadmodus
(positie 2 in het overzicht) in de stand "NORMAAL". Voor grote accu's of wanneer een snel opladen gewenst is, zet u de schakelaar op
"SNEL".
Steek nu het netsnoer (positie 10 in het overzicht) van de oplader in het stopcontact. Nu gaat het groene
controlelampje„AAN“(positie6in hetoverzicht)en hetgelelampje„LADEN“ (positie5inhet overzicht)branden.De accuwordtgeladen.
Wanneer de accu volledig is opgeladen, schakelt de acculader over naar de onderhoudsmodus. Het groene controlelampje„VOL“ (positie
4 in het overzicht) gaat branden.
