APA 16623 User manual

DE Batterie-Werkstatt-Ladegerät, digital 20 A mit Starthilfe
Art.-Nr. 16623
GB FR NL I
DE
EAL GmbH
Otto-Hausmann-Ring 107
42115Wuppertal
Deutschland
Telefon: [phone] Telefax: [phone]
Internet: www.eal-vertrieb.de E-Mail: [e-mail]

2
Inhalt Seite
1. Bestimmungsgemäßer Gebrauch ................................................................................................................. 2-3
2. Lieferumfang ................................................................................................................................................ 3
3. Spezikationen ............................................................................................................................................. 3
4. Sicherheitshinweise ...................................................................................................................................... 3-4
5. Symbolerklärung ......................................................................................................................................... 4
6. Bedienungsanleitung ................................................................................................................................... 4
6.1 Übersicht .................................................................................................................................................... 4-5
6.2 Auaden einer Batterie .............................................................................................................................. 5
6.2.1Vorbereitung ........................................................................................................................................... 5
6.2.2 Anschließen des Batterie ......................................................................................................................... 5-6
6.2.3 Einstellen des Batterieladegeräts ............................................................................................................ 6
6.2.4 Ladevorgang ........................................................................................................................................... 6
6.2.5 Entfernen des Batterieladegeräts ............................................................................................................ 6
6.3Verwendung als Starthilfe für 12V - Fahrzeuge .......................................................................................... 6
6.3.1 Einstellen des Batterieladegeräts ............................................................................................................ 6
6.3.2 Anschließen des Batterieladegeräts ........................................................................................................ 6
6.3.3 Starthilfevorgang .................................................................................................................................... 6-7
6.4 Lichtmaschinentest .................................................................................................................................... 7
6.4.1 Anschließen des Batterieladegeräts ........................................................................................................ 7
6.4.2 Durchführung des Lichtmaschinentests ................................................................................................... 7
6.5 Nutzung als Konstantstromquelle .............................................................................................................. 7
7.Wartung und Pege ...................................................................................................................................... 7
7.1Wartung ...................................................................................................................................................... 7
7.2 Pege .......................................................................................................................................................... 7
8. Hinweise zum Umweltschutz ........................................................................................................................ 7
9. Kontaktinformationen .................................................................................................................................. 7
WARNUNG
Lesen Sie die Bedienungsanleitung vor Inbetriebnahme sorgfältig durch und beachten Sie
alle Sicherheitshinweise! Nichtbeachtung kann zu Personenschäden, Schäden am Gerät
oder Ihrem Eigentum führen! Bewahren Sie die Originalverpackung, den Kaufbeleg sowie
diese Anleitung zum späteren Nachschlagen auf!
Prüfen Sie vor Inbetriebnahme den Inhalt der Verpackung auf Unversehrtheit und Vollständigkeit!
1. Bestimmungsgemäßer Gebrauch
Das Ladegerät ist zum Auaden von oenen und einer Vielzahl von geschlossenen, wartungsfreien Blei-Säure-
Akkus (Batterien) geeignet, wie zum Beispiel:
• Nassbatterien (WET), Blei-Säure-Batterien (Flüssig-Elektrolyt)
• Gel-Batterien (geleeartiges Elektrolyt)
• AGM-Batterien (Elektrolyt in Glasfaservlies)
• Wartungsfreie Blei-Säure-Batterien (MF)
Andere Batterien dürfen mit diesem Gerät nicht geladen werden.
Das Gerät hat zusätzlich noch eine 12 V - Starthilfe-Funktion mit maximal 100 A, und kann dazu noch als Gleich-
spannungs-Konstantstromquelle mit 13,6V genutzt werden.

3
Das Batterieladegerät ist für den Einsatz in trockener und geschützter Umgebung bei Temperaturen von -5 °C bis
+40°C ausgelegt.
Dieses Gerät ist nicht dafür bestimmt, durch Kinder und Personen mit eingeschränkten geistigen Fähigkeiten oder
ohne Erfahrung und/oder mangels Wissen benutzt zu werden. Kinder sind von dem Gerät fernzuhalten.
Das Gerät ist nicht für den gewerblichen Einsatz bestimmt.
Zum bestimmungsgemäßem Gebrauch gehört auch die Beachtung aller Informationen in dieser Anleitung, insbe-
sondere die Beachtung der Sicherheitshinweise. Jede andere Verwendung gilt als nicht bestimmungsgemäß und
kann zu Sach- oder Personenschäden führen. Die EAL GmbH übernimmt keine Haftung für Schäden, die durch nicht
bestimmungsgemäßen Gebrauch entstehen.
2. Lieferumfang
• 1x Batterieladegerät • 1x Gebrauchsanleitung
3. Spezikationen
Abmessungen: 240 x 240 x 210 [mm] Gewicht: 5,340 kg
Länge Netzkabel: 1,40 m Länge Ladekabel: 1,80 m
Eingang: 220-240V AC 50/60 Hz
Ausgang: 6V, 12V, 13,6 V, DC
Umgebungstemperatur: -5 °C bis +40 °C
4. Sicherheitshinweise
• Kinder dürfen nicht mit dem Gerät spielen
• Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
• Benutzen Sie dieses Produkt nur für die dafür vorgeseheneVerwendung!
• Manipulieren oder zerlegen Sie das Gerät nicht!
• Verwenden Sie zu Ihrer eigenen Sicherheit ausschließlich Zubehör oder Ersatzteile, die in der Anleitung angege-
ben sind, oder derenVerwendung durch den Hersteller empfohlen wird!
• Das Warndreieck kennzeichnet alle für die Sicherheit wichtigen Anweisungen. Befolgen Sie diese
immer, anderenfalls könnten Sie sich verletzen oder das Gerät könnte beschädigt werden.
• Schließen Sie das Gerät nur an eine vorschriftsmäßig installierte Steckdose an. Die Spannung muß mit
der Angabe auf demTypenschild des Gerätes übereinstimmen.
• Klemmen Sie das Netzkabel nicht ein und schützen Sie dieses vor scharfen Kanten, Feuchtigkeit, Hitze oder Öl.
Das Netzkabel kann nicht ersetzt werden. Bei Beschädigung des Kabels ist das Gerät zu verschrotten.
• Nehmen Sie das Gerät nicht in Betrieb oder ziehen Sie sofort den Netzstecker, wenn es beschädigt ist oder wenn
derVerdacht auf einen Defekt besteht. Nehmen Sie in diesen Fällen Kontakt zu unserenTechnikern auf.
• Ziehen Sie den Netzstecker, wenn das Gerät nicht benutzt wird.
• Halten Sie dasVerpackungsmaterial, besonders Folien und Folienbeutel, von Kindern fern. Es besteht
Erstickungsgefahr.
• Entfernen Sie vor der Inbetriebnahme alle Schutzfolien vom Gerät.
• Verlegen Sie das Netzkabel so, daß es Sie nicht behindert und niemand versehentlich daran ziehen kann.
• Klemmen Sie das Batterieladegerät nach dem Ladevorgang von der Stromversorgung ab.
• Bewahren Sie das Ladegerät an einem für Kinder und unbefugte Personen unerreichbaren Ort auf.
• Betreiben Sie das Gerät nicht in der Nähe von brennbarem Material oder in einer explosionsgefährdeten
Umgebung.
• Tragen Sie immer geeignete Arbeitskleidung, Schutzhandschuhe und Schutzbrille. Batteriesäure ist ätzend! Evtl.
Säurespritzer sofort mit viel Wasser gründlich abspülen, ggf. Arzt aufsuchen. Wenn Batteriesäure in die Augen ge-

4
langt, sofort wenigstens 10 Minuten unter laufendemWasser ausspülen und Arzt aufsuchen
• Decken Sie das Ladegerät nicht ab, halten Sie die Lüftungsönungen frei, da es sonst zur Überhitzung und somit
zu einer Beschädigung kommen kann. Stellen Sie das Ladegerät im Betrieb nicht auf eine isolierende Unterlage
(z.B. Styropor) – Gefahr von Hitzestau!
• Wenn Sie eine Fahrzeugbatterie in eingebauten Zustand auaden möchten, stellen Sie zuerst das Fahrzeug si-
cher ab, ziehen Sie die Parkbremse an und schalten Sie die Zündung aus. Klemmen Sie die Batterie vom Bordnetz
Ihres Fahrzeugs ab. Lesen Sie dazu im Handbuch Ihres Fahrzeugs nach oder fragen Sie Ihre Fachwerkstatt.
• Fassen Sie das Netzkabel beim Abziehen aus der Steckdose ausschließlich am Netzstecker an.
• Setzen Sie das Ladegerät nicht der Nähe von Feuer, Hitze und lang andauernder Temperatureinwirkung über
+ 40° C aus!
• Bewahren Sie diese Anleitung auf und geben Sie sie an andere Benutzer weiter.
5. Symbolerklärung
6. Bedienungsanleitung
Stellen Sie vor Gebrauch des Geräts sicher, daß Sie die Bedienungsanleitung der Batterie sowie des
Fahrzeugs gelesen und alle Sicherheitshinweise verstanden haben.
6.1 Übersicht
1 Display
2 Displayeinstellungen
3 Betriebszustandsanzeige
4 Funktionseinstellungen
5 Lichtmaschinen-Test
6 Start-Stop-Taste
Bild 1: Bedienfeld
2.1 Displayanzeige Ladespannung inVolt
2.2 Displayanzeige Ladestrom in Ampere
2.3 Displayanzeige Ladefortschritt in Prozent
2.4 Auswahlschalter
Bild 2: Displayeinstellungen
entspricht den EG-
Richtlinen
gekennzeichnetes
Elektroprodukt darf
nicht in den
Hausmüll geworfen
werden
Geräte mit diesem
Zeichen dürfen nur
im Haus (trockene
Umgebung)
betrieben werden
Schutzisoliertes
Gehäuse
(Schutzklasse II).
Sicherung,
hier: Träge, 1.6A
empfohlene
Batteriekapazität
Gebrauchsanleitung
lesen
entspricht den
Anforderungen des §
21 des
Produktsicherheits-
gesetzes (ProdSG)
IP65
Schutzklasse
Strahlwasser
geschützt



5

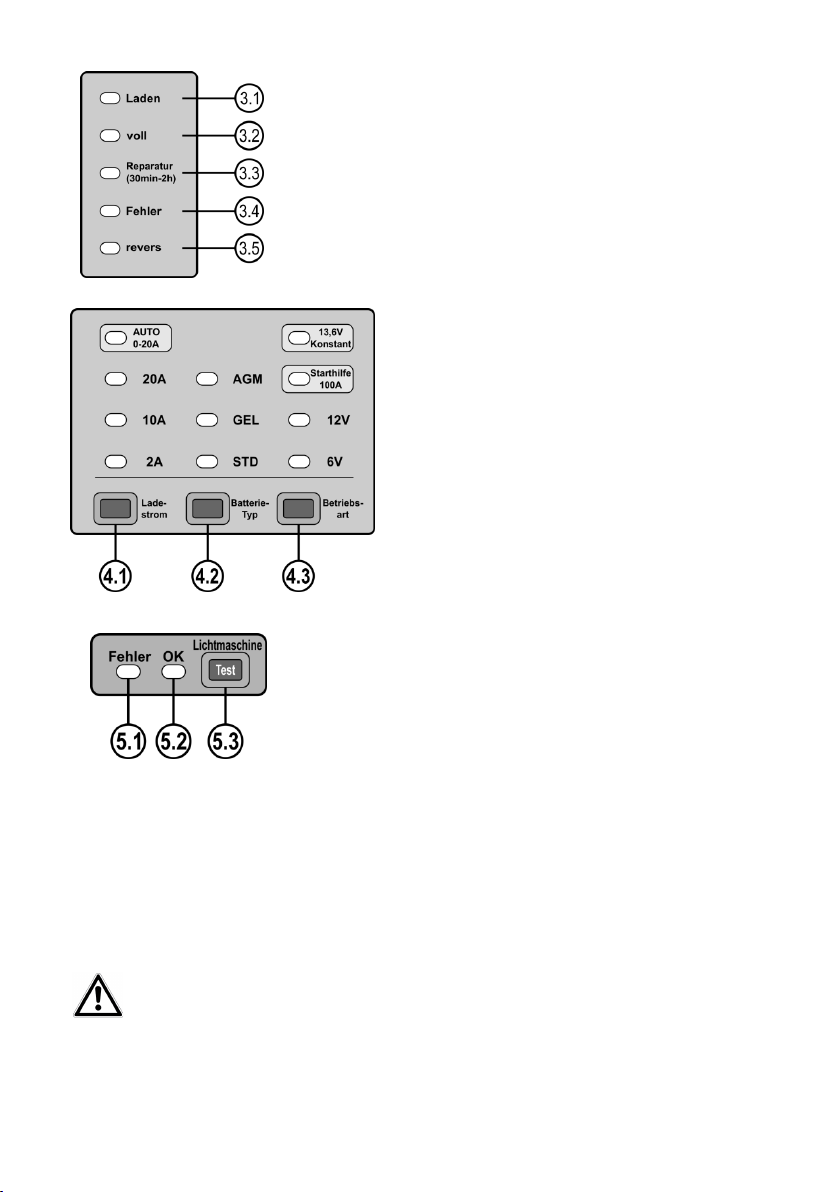

3.1 Laden, die Batterie wird geladen
3.2 voll, der Ladevorgang ist abgeschlossen
3.3 Reparatur (Programm zur Desulfatierung)
3.4 Fehler, keine, defekte Batterie, falsche Spannung ausgewählt
3.5 revers, Batteriepole falsch angeschlossen
Bild 3: Kontrolleuchten Betriebszustand
4.1 Auswahlschalter für Ladestrom 2, 10, 20, Auto (0-20) [A]
4.2 Auswahlschalter für Batterietyp Standard, GEL, AGM
4.3Auswahlschalter Betriebsart 6V-Laden, 12V-Laden,
Starthilfe 12V, Konstantstromquelle 13,6V
Bild 4: Bedienfeld Funktionsauswahl
5.1 Kontrolleuchte Fehler Lichtmaschine
5.2 Kontrolleuchte Lichtmaschine OK
5.3 Schalter Lichtmaschinentest EIN
Bild 5: Bedienfeld Lichtmaschinentest
6.2 Auaden einer Batterie
6.2.1 Vorbereitung
Reinigen Sie die Batteriepole von Staub und Korrosionsrückständen.
Nur für oene Batterien:Entfernen Sie dieVerschlußstopfen der Batteriezellen. Füllen Sie destilliertes Wasser auf,
bis der Minimum-Füllstand erreicht ist. Lassen Sie die Zellen der Batterie bis zum Ende des Ladevorgangs geönet.
Bei wartungsfreien Batterien befolgen Sie ganz genau die Anweisungen des Batterieherstellers.
6.2.2 Anschließen des Batterieladegerätes
Achtung: Stellen Sie sicher, daß das Ladegerät nicht an die Netzsteckdose angeschlossen ist. Schließen
Sie grundsätzlich zuerst das rote Pluskabel (+) des Ladegerätes an den Pluspol der Batterie an. Danach
schließen Sie das schwarze Minus-kabel (-) an den Minuspol der Batterie an. Wenn Sie die Batterie in
eingebauten Zustand auaden, schließen Sie das schwarze Minuskabel (-) an der Karosserie (blanke Stelle) an, weit
entfernt von der Batterie,Vergaser und Kraftstoeitungen. Halten Sie diese Reihenfolgen immer ein.
Stecken Sie jetzt den Netzstecker in die Steckdose.




6
Achtung:WenndieroteKontrolleuchte„revers“(Position3.5inÜbersicht)leuchtet,sinddieLadekabelfalsch
angeschlossen. Entfernen Sie die Polzangen von den Batteriepolen, und schließen Sie sie korrekt an.
Achtung: Wenn die rote Kontrolleuchte„Fehler“ (Position 3.4 in Übersicht) leuchtet, kontrollieren Sie, ob
das eingestellte Ladeprogramm und die angeschlossene Batterie zusammen passen. Überprüfen Sie die
Batterie auf Defekte.
6.2.3 Einstellen des Batterieladegerätes
Stellen Sie zuerst im Bedienfeld Funktionsauswahl (Position 4 in der Übersicht) mit dem Auswahlschalter für die
Betriebsart (Position 4.3 in der Übersicht) die Spannung für die Batterie ein, 6V oder 12V. Wählen Sie dann mit
dem Schalter für den Batterietyp (Position 4.2 in der Übersicht) den für Ihre Batterie passenden Typ aus. Mit dem
Auswahlschalter für den Ladestrom (Position 4.1 in der Übersicht) stellen Sie den geeigneten Ladestrom ein.
6.2.4 Ladevorgang
Den Ladevorgang starten Sie, indem Sie den Start/Stop-Taster (Position 6 in der Übersicht) drücken. Im Kontrollfeld
für den Betriebszustand (Position 3 in der Übersicht) leuchtet die Kontrolleuchte„Laden“ (Position 3.1 in der Über-
sicht) auf.Wenn die Kontrolleuchte„Reparatur“ (Position 3.3 in der Übersicht) aueuchtet, wird von dem Ladegerät
ein Programm zur Desulfatierung durchgeführt.
Mit der Auswahltaste für das Display (Position 2.4 in der Übersicht) können Sie die Anzeige zwischen Ladespan-
nung, Ladestrom und Ladefortschritt einstellen.
Mit der Kontrolleuchte„voll“ (Position 3.2 in der Übersicht) wird angezeigt, daß die Batterie vollgeladen ist und das
Batterieladegerät in den Erhaltungsmodus geschaltet hat.
6.2.5 Entfernen des Ladegeräts
Drücken Sie die Start/Stop-Taste um den Ladevorgang zu beenden.
Achtung: Ziehen Sie als erstes den Netzstecker aus der Steckdose und beachten Sie die Reihenfolge beim
Abklemmen. So vermeiden Sie Funkenbildung. Da beim Laden hochexplosives Knallgas entsteht, ist dies
zu Ihrem Schutz äußerst wichtig.
Trennen Sie das Ladegerät vomVersorgungsnetz.
Entfernen Sie als nächstes den Anschluß der schwarzen Klemme (Minus). Entfernen Sie nun als nächstes die Batte-
rieklemme vom Pluspol der Batterie (Rote Klemme).
Lassen Sie die Batterie abkühlen und füllen Sie die Zellen mit destilliertem Wasser bis zum vom Batteriehersteller
genannten Füllstand auf.Verschließen Sie die Batteriezellen wieder mit denVerschlußstopfen.
6.3 Verwendung als Starthilfe für 12 V - Fahrzeuge
6.3.1 Anschließen des Batterieladegerätes
Achtung: Stellen Sie sicher, daß das Ladegerät nicht an die Netzsteckdose angeschlossen ist. Schließen
Sie grundsätzlich zuerst das rote Pluskabel (+) des Ladegerätes an den Pluspol der Batterie an. Danach
schließen Sie das schwarze Minuskabel (-) an der Karosserie (blanke Stelle) an, weit entfernt von der
Batterie,Vergaser und Kraftstoeitungen. Halten Sie diese Reihenfolge immer ein.
Schließen Sie jetzt das Ladegerät an die Netzsteckdose an
6.3.2 Einstellen des Batterieladegerätes
Stellen Sie zuerst im Bedienfeld Funktionsauswahl (Position 4 in der Übersicht) mit dem Auswahlschalter für die
Betriebsart (Position 4.3 in der Übersicht) die Funktion Starthilfe 100 A ein.
6.3.3 Starthilfevorgang
Drücken Sie die Start/Stop-Taste. Starten Sie den Motor. Lassen Sie den Anlasser nicht länger als 6 Sekunden ar-
beiten. Sollte der Startversuch nicht erfolgreich gewesen sein, warten Sie mindestens drei Minuten, bis Sie den
nächsten Versuch starten. Unternehmen Sie nach dem dritten, fehlgeschlagenen Startversuch keinen weiteren,

7
sondern überprüfen Sie Ihr Fahrzeug auf Fehler.
Wenn der Motor läuft, drücken Sie die Start/Stop-Taste und ziehen Sie den Netzstecker des Ladegeräts aus der
Steckdose. Dann entfernen Sie zuerst die schwarze Polzange (-) und danach die rote Polzange (+). Halten Sie diese
Reihenfolge immer ein.
6.4 Lichtmaschinentest
6.4.1 Anschließen des Batterieladegerätes
Achtung: Stellen Sie sicher, daß das Ladegerät nicht an die Netzsteckdose angeschlossen ist. Schließen
Sie grundsätzlich zuerst das rote Pluskabel (+) des Ladegerätes an den Pluspol der Batterie an. Danach
schließen Sie das schwarze Minuskabel (-) an der Karosserie (blanke Stelle) an, weit entfernt von der
Batterie, Vergaser, Kraftstoeitungen und rotierenden Teilen des Motors. Halten Sie diese Reihenfolge
immer ein.
6.4.2 Durchführung des Lichtmaschinentests
Das Display (Position 1 in der Übersicht) zeigt nun die aktuelle Spannung der Fahrzeugbatterie an. Betätigen Sie
nun die Taste„Test“ (Position 5.3 in der Übersicht) und starten den Fahrzeugmotor. Wenn die Kontrolleuchte„OK“
(Position 5.2 in der Übersicht) leuchtet, arbeitet die Lichtmaschine des Fahrzeuges fehlerfrei. Leuchtet die Kontrol-
leuchte„Fehler“ (Position 5.1 in der Übersicht) ist die Ladespannung der Lichtmaschine außerhalb der Toleranz.
Lassen Sie in diesem Fall die Lichtmaschine des Fahrzeugs in einer Fachwerkstatt überprüfen.
Achtung: Lassen Sie bei einer Fehlermeldung Ihr Fahrzeug in der Fachwerkstatt überprüfen, da das Gerät
nicht alle Soll-Ladespannungen berücksichtigt.
6.5 Nutzung als Konstantstromquelle
Stecken Sie den Stecker des Ladegerätes in die Steckdose. Stellen Sie im Bedienfeld Funktionsauswahl (Position 4 in
der Übersicht) mit dem Auswahlschalter für die Betriebsart (Position 4.3 in der Übersicht) die Funktion„13,6V kon-
stant“ ein. Jetzt können Sie an den Polzangen eine Spannung von 13,6 V (Leerlauf) entnehmen, um Kleingeräte,
die für diese Spannung geeignet sind, zu betreiben.
7. Wartung und Pege
7.1 Wartung: Das Batterie Ladegerät ist bei bestimmungsgemäßem Gebrauch wartungsfrei.
7.2 Pege: Reinigen Sie die Polzangen jedesmal nach einem Ladevorgang. Entfernen Sie jegliche Batteriesäures-
pritzer von den Polzangen um Korrosion zu vermeiden. Reinigen Sie das Gerät vorsichtig mit einem trockenenTuch.
Benutzen Sie keine Flüssigkeiten oder chemischen Reinigungsmittel.Tauchen Sie das Gerät niemals in Flüssigkeiten
ein. Lassen Sie niemals Flüssigkeiten über das Gerät laufen.
Wickeln Sie die Kabel ordentlich auf, bevor Sie das Gerät lagern, um Beschädigungen an den Kabeln und dem Gerät
zu vermeiden. Lagern Sie das Gerät an einem trockenen und sauberen Ort.
8. Hinweise zum Umweltschutz
Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen
entsorgen können.
Werfen Sie Elektrogeräte nicht in den Hausmüll! Elektro- und Elektronik-Altgeräte müssen getrennt
gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. Über Entsorgungsmög-
lichkeiten für Elektronik-Altgeräte informieren Sie sich bei Ihrer Gemeinde- oder Stadtverwaltung
9. Kontaktinformationen
EAL GmbH
Otto-Hausmann-Ring 107
42115Wuppertal, Deutschland
Telefon: [phone] Telefax: [phone]
Internet: www.eal-vertrieb.de E-Mail: [e-mail] © EAL GmbH, 16623, Juli 2016

8
GB Digital battery workshop charger 20 A with jump-start assistance
Item number 16623
Contents Page
1. Proper use of the product .......................................................................................................................... 8-9
2. Scope of delivery ...................................................................................................................................... 9
3. Specications ............................................................................................................................................ 9
4. Safety precautions .................................................................................................................................... 9
5. Explanation of symbols ............................................................................................................................. 9
6. Operating instructions .............................................................................................................................. 10
6.1 Overview ................................................................................................................................................ 10-11
6.2 Charging a battery .................................................................................................................................. 11
6.2.1 Preparation .......................................................................................................................................... 11
6.2.2 Connecting the battery ........................................................................................................................ 11
6.2.3 Setting the battery charger .................................................................................................................. 12
6.2.4 Charging procedure .............................................................................................................................. 12
6.2.5 Removing the battery charger .............................................................................................................. 12
6.3 Using as jump-start assistance for 12V vehicles ...................................................................................... 12
6.3.1 Setting the battery charger .................................................................................................................. 12
6.3.2 Connecting the battery charger ............................................................................................................ 12
6.3.3 Jump-start procedure ........................................................................................................................... 12
6.4 Generator test ......................................................................................................................................... 13
6.4.1 Connecting the battery charger ........................................................................................................... 13
6.4.2 Executing the generator test ................................................................................................................ 13
6.5 Use as constant-current source ................................................................................................................ 13
7. Maintenance and care .............................................................................................................................. 13
7.1 Maintenance ........................................................................................................................................... 13
7.2 Care ......................................................................................................................................................... 13
8. Notes regarding environmental protection ............................................................................................... 13
9. Contact information .................................................................................................................................. 13
WARNING
Read the operating instructions through carefully prior to initial use and observe all of the
safety notes!
Not observing such may lead to personal injury, damages to the device or your property!
Store the original packaging, the receipt and these instructions so that they may be consulted at a
later date! When passing on the product, please include these operating instructions as well.
Please check the contents of package for integrity and completeness prior to use!
1. Proper use of the product
The charger is suitable for charging open and a variety of closed, maintenance-free lead-acid batteries, for example:
• Wet batteries (WET), lead acid batteries (uid electrolyte)
• AGM batteries (electrolyte in breglass eece)
• Maintenance-free lead-acid batteries MF
• Gel batteries (gel electrolyte)
Other batteries may not be charged with this device.

9
The device also has an additional 12 V jump-start function with a maximum of 100 A and can also be used as a
direct current constant-current source with 13.6V.
The battery charger is designed for use in a dry and protected environment at temperatures of -5 °C to +40°C.
This device is not designed to be used by children or persons with limited mental capabilities or without experience
and/or lack of required specialist knowledge. Keep children away from the device.
The device is not designated for commercial use.
Use according to the intended purpose also includes the observance of all information in these operating instruc-
tions, particularly the observance of the safety notes. Any other utilisation is considered to be contrary to the in-
tended purpose and may lead to material damages or personal injuries. EAL GmbH assumes no liability for damage
resulting from improper use.
2. Scope of delivery
• 1x Battery charger • 1 x Operating instructions
3. Specications
Dimensions: 240 x 240 x 210 [mm]
Weight: 5.340 kg
Long of mains cable: 1.40 m
Long charger cable: 1.80 m
Input: 220-240V AC 50/60 Hz
Output: 6 V, 12V, 13,6V, DC
Ambient temperature: -5 °C to +40 °C
4. Safety precautions
• Children may not play with the device.
• Cleaning and user maintenance may not be carried out by children without supervision.
• Only use this product as intended!
• Do not manipulate or disassemble the device!
• For your own safety, only use accessories and spare parts that are stated in these instructions or that are recom-
mended by the manufacturer!
• The warning triangle labels all instructions important to safety. Always follow these otherwise you
could injure yourself or damage the device.
• Only connect the device to a power socket installed according to regulations.The voltage must corres-
pond to the specication on the type plate of the device.
• Do not trap the power cable and protect it from sharp edges, damp, heat or oil.The power cable of the unit cannot
be replaced. In the event that the cable is damaged, the unit must be disposed of.
• Do not operate the device or immediately pull the plug if it is damaged or you suspect it may be defective. In this
case, contact our technicians.
• Pull the plug when the device is not in use.
• Keep packaging materials, especially plastic and plastic bags, away from children. Risk of suocation.
• Remove all plastic from the device before use.
• Lay the mains cable in such a way that you are not hindered by it, and no one is able to accidentally pull it.
• Disconnect the battery charger from the power supply after the charging process is complete.
• Keep the charger in a place that cannot be accessed by children or unauthorised persons.
• Do not operate the device close to combustible material or in an explosive environment.

10
• Always wear suitable working clothes, protective gloves and goggles. Battery acid is corrosive! Imme-
diately and thoroughly wash o any splashed acid and consult a doctor, if necessary. If battery acid gets
into the eyes, immediately rinse under running water for at least 10 minutes and consult a doctor.
• Do not cover the charger and keep the ventilation slots free, otherwise this may result in overheating and in
damages. Never set the charger up for operation on a surface that is insulating (e.g. polystyrene).There is a risk of
heat built up!
• If you wish to charge a vehicle battery in the installed state, rst park the vehicle safely, put on the parking
break and switch o the ignition. Cut the battery o from the on-board network of your vehicle.To do this, read the
manual of your vehicle or ask your specialist workshop.
• When pulling the mains cable out of the socket, only hold the plug.
• Never expose the charger to the vicinity of re, heat and extensive temperatures over +40°C.
• Store these instructions carefully and, if necessary, pass them on to other users.
5. Explanation of symbols
6. Operating instructions
Before using the device make sure that you have read the operating instructions for the battery and the
vehicle and you have understood all of the safety precautions.
6.1 Overview
1 Display
2 Display settings
3 Operating status display
4 Function settings
5 Generator test
6 Start-Stop button
Figure 1: Operating panel
2.1 Display charge voltage inVolt
2.2 Display charge current in Ampere
2.3 Display charge progress in percentage
2.4 Selection switch
Figure 2: Display settings
Complies with EC
directives
Labelled electrical
products may not be
disposed of in the
household waste
Devices with this
symbol may only be
operated indoors (dry
environment)
Insulated housing
(protection class II).
Fuse,
here: Slow-burning,
1.6A
Recommended
battery capacity
Read the operating
instructions
Corresponds to the
requirements of § 21
of the German
Product Safety Law
(Produktsicherheitsg
esetz)



11



3.1 Charge, the battery is being charged
3.2 Full, the charging procedure is complete
3.3 Repair (program for desulphation)
3.4 Error, no battery, defective battery, incorrect voltage selected
3.5 Inverse, battery terminals connected incorrectly
Figure 3: Control lamps for operating status
4.1 Selection switch for charge current 2, 10, 20, Auto (0-20) [A]
4.2 Selection switch for battery type Standard, GEL, AGM
4.3Selection switch for operating mode, 6V charge, 12V
charge, jump-start 12V, constant-current source 13.6V
Figure 4: Operating panel function selection
5.1 Control lamp for generator error
5.2 Control lamp for generator OK
5.3 Switch generator test ON
Figure 5: Operating panel for generator test
6.2 Charging a battery
6.2.1Preparation
Clean the battery terminals to remove dust and corrosion residue.
Only for open batteries: Remove the plugs of the battery cells. Replenish distilled water up to the minimum ll
level. Leave the cells of the battery open until the end of the charging process.
With maintenance-free batteries, follow the instructions of the battery manufacturer precisely.
6.2.2 Connecting the battery charger
Caution: Make sure that the charger is not connected to the power socket. Always rst connect the red
plus cable (+) of the charger to the plus pole of the battery. Subsequently, connect the black minus cable
(-) to the negative pole of the battery. If you charge the battery in situ, connect the black negative cable
(-) to the car body (exposed part), far away from the battery, the carburettor and fuel lines. Always maintain this
sequence.

12
Now, connect the power plug of the charger to the mains socket.
Caution: When the red control lamp„inverse“ (Position 3.5 in the overview) lights up, the charge cables
have been connected incorrectly. Remove the pole callipers from the battery terminals and connect them correctly.
Caution: When the red control lamp„Error“ (Position 3.4 in the overview) lights up, check whether the
set charge program and the connected battery correspond. Check the battery for defects.
6.2.3 Setting the battery charger
First, in the function selection control panel (Position 4 in the overview) use the selection switch for the operating
mode (Position 4.3 in the overview) to set the voltage for the battery, 6V or 12V.Then, using the switch for battery
type (Position 4.2 in the overview), select the appropriate type for your battery. Using the selection switch for the
charge current (Position 4.1 in the overview), set the appropriate charge current.
6.2.4 Charging procedure
Start the charging procedure by pressing the Start/Stop button (Position 6 in the overview). In the control eld for
the operating status (Position 3 in the overview), the control lamp„Charge“ (Position 3.1 in the overview) lights
up. If the control lamp„Repair“ (Position 3.3 in the overview) lights up, the charger carries out a program for desul-
phation.
With the selection button for the display (Position 2.4 in the overview) you can set the display to charge voltage,
charge current and charge progress.
The control lamp„full“ (Position 3.2 in the overview) shows that the battery is fully charged and that the battery
charger has switched over to maintenance mode.
6.2.5 Removing the charger
Press the Start/Stop button to end the charging procedure.
Caution: First pull the plug out of the socket and observe the sequence for disconnection. This prevents
sparks from forming. Since charging generates a detonating gas, this is particularly important for the sake
of your safety.
Disconnect the charger from the mains power supply.
Then disconnect the black callipers (minus). Then remove the battery callipers from the plus pole of the battery
(red callipers).
Allowthebattery to cooland ll the cells with distilled watertothellinglevelnamedbythebattery manufacturer.
Close the battery cells using the caps.
6.3 Using as jump-start assistance for 12 V vehicles
6.3.1 Connecting the battery charger
Caution: Make sure that the charger is not connected to the power socket. Always rst connect the red
plus cable (+) of the charger to the plus pole of the battery.Then connect the black negative cable (-) to
the car body (exposed part), far away from the battery, the carburettor and fuel lines. Always maintain
this sequence.
Now, connect the charger to the mains socket.
6.3.2 Setting the battery charger
First, in the function selection control panel (Position 4 in the overview) use the selection switch for the operating
mode (Position 4.3 in the overview) to set the jump-start 100 A function.
6.3.3 Jump-start procedure
Press the Start/Stop button. Start the motor. Do not operate the starter for longer than 6 seconds. If the start
attempt is not successful, wait for at least three minutes before starting the next attempt. After the third failed

13
attempt, do not attempt again. Instead, check your vehicle for faults.
When the engine is running, press the Start/Stop button and pull the plug of the charger from the mains socket.
Then rst remove the black callipers (-) and then the red callipers (+). Always maintain this sequence.
6.4 Generator test
6.4.1 Connecting the battery charger
Caution: Make sure that the charger is not connected to the power socket. Always rst connect the red
plus cable (+) of the charger to the plus pole of the battery.Then connect the black negative cable (-) to
the car body (exposed part), far away from the battery, the carburettor, fuel lines and rotating parts of the engine.
Always maintain this sequence.
6.4.2 Executing the generator test
The display (Position 1 in the overview) now shows the current voltage of the vehicle battery. Now press the„Test“
button (Position 5.3 in the overview) and start the vehicle engine. If the control lamp„OK“ (Position 5.2 in the
overview) lights up, the generator of the vehicle is operating properly. If the control lamp„Error“ (Position 5.1 in the
overview) lights up, the charge voltage of the generator is outside the tolerance. In this case, have the generator of
the vehicle checked by a specialist workshop.
CAUTION: In the event of an error message, have your vehicle checked by a specialist workshop since the
device is not able to take all intended charge voltages into account.
6.5 Use as constant-current source
Plug the plug of the charger into the mains socket. In the function selection control panel (Position 4 in the over-
view) use the selection switch for the operating mode (Position 4.3 in the overview) to set the„13.6V constant“
function. Now you can draw a voltage of 13.6V (idle) at the pole callipers in order to operate small devices suitable
for this voltage.
7. Maintenance and care
7.1 Maintenance: The battery charger is maintenance-free when used in accordance with the intended purpose.
7.2 Care: Clean the pole callipers every time the charging procedure is completed. Remove all splashed battery
acid from the pole callipers to prevent corrosion. Clean the device carefully with a dry cloth. Do not use liquids or
chemical cleaning agents. Never submerge the device in liquid. Never allow liquid to ow over the device.
Properly roll up the cable onto the holders supplied before storing the device in order to prevent damage to the
cables and the device. Store the device in a dry and clean location.
8. Notes regarding environmental protection
Thepackaging ismadeupof environmentallyfriendlymaterialswhichmaybedisposedof viayour localrecycling
points. Do not put electrical devices into the household waste. Electronic and electrical devices must be
collected separately and sent for environmentally friendly recycling. Contact your community or town ad-
ministration for information regarding the disposal of electrics.
9. Contact information
EAL GmbH
Otto-Hausmann-Ring 107
42115Wuppertal, Germany
Telephone: [phone] Fax: [phone]
Internet: www.eal-vertrieb.de Email: [e-mail]

14
FR Chargeur de batterie numérique 20 A pour garages et ateliers, avec aide au démarrage
N° d‘art. 16623
Sommaire Page
1. Domaine d‘application ............................................................................................................................. 14-15
2. Contenu de la fourniture ......................................................................................................................... 15
3. Spécications ........................................................................................................................................... 15
4. Consignes de sécurité ............................................................................................................................... 15
5. Explication des symboles ......................................................................................................................... 16-17
6. Notice d‘utilisation ................................................................................................................................... 17
6.1Vue d‘ensemble ...................................................................................................................................... 17
6.2 Charger une batterie .............................................................................................................................. 18
6.2.1 Préparation ......................................................................................................................................... 18
6.2.2 Raccordement du chargeur de batterie ............................................................................................... 18
6.2.3 Réglage du chargeur de batterie ......................................................................................................... 18
6.2.4 Opération de chargement ................................................................................................................... 18
6.2.5 Débranchement du chargeur de batterie ............................................................................................ 18-19
6.3 Utilisation en tant qu‘aide au démarrage sur des véhicules de 12 V ....................................................... 19
6.3.1 Réglage du chargeur de batterie ......................................................................................................... 19
6.3.2 Raccordement du chargeur de batterie ............................................................................................... 19
6.3.3 Aide au démarrage .............................................................................................................................. 19
6.4Test de l‘alternateur ................................................................................................................................ 19
6.4.1 Raccordement du chargeur de batterie ............................................................................................... 19
6.4.2 Exécution du test de l‘alternateur ....................................................................................................... 19
6.5 Utilisation en tant que source de courant constante ............................................................................... 19-20
7. Entretien et nettoyage ............................................................................................................................. 20
7.1 Entretien ................................................................................................................................................ 20
7. 2 Nettoyage ............................................................................................................................................. 20
8. Remarques relatives à la protection de l‘environnement ......................................................................... 20
9. Données de contact ................................................................................................................................. 20
AVERTISSEMENT
Lisez attentivement le mode d‘emploi avant la mise en service et respectez toutes les con-
signes de sécurité !
Tout non-respect de ces consignes peut entraîner des dommages corporels, endommager
l‘appareil ou vos biens !
Veuillez conserver l‘emballage d‘origine, le bon d‘achat ainsi que les présentes instructions dans un
endroit sûr pour s‘y reporter ultérieurement ! Si vous revendez ou remettez le produit à des tiers,
veuillez également remettre ce mode d‘emploi.
Avant la mise en service, veuillez contrôler si le contenu de l‘emballage n‘est pas endommager et véri-
er si toutes les pièces sont présentes !
1. Domaine d‘application
LL‘appareil de recharge est conçu pour recharger des batteries plomb-acide ouvertes et de nombreuses batteries

15
plomb-acide fermées sans entretien, tels que :
• Batteries humidesWET (batteries plomb-acide avec électrolyte liquide)
• Batterie AGM (électrolytes en vibre de verre)
• Batteries plomb-acide sans entretient (MF)
• Batteries gel (électrolyte sous forme de gel)
D‘autres batteries ne doivent pas être rechargées avec cet appareil.
En outre, l‘appareil dispose d‘une fonction d‘aide au démarrage de 12V et de 100 A max. et peut être utilisé en tant
que source de courant constante de 13,6V.
L‘appareil de recharge de batterie doit être utilisé dans un environnement sec et protégé avec des températures
allant de -5 °C à +40 °C.
Cet appareil n‘est pas destiné à être utilisé par des enfants ou des personnes aux capacités mentales limitées ou
ne disposant pas de l‘expérience ou des connaissances nécessaires. Les enfants doivent rester à distance de cet
appareil.
L‘appareil n‘est pas destiné à une utilisation industrielle ou commerciale.
L‘utilisation conforme aux prescriptions implique également le respect de toutes les informations contenues dans
ce mode d‘emploi, en particulier le respect des consignes de sécurité.Toute autre utilisation est considérée comme
non conforme et risque d‘entraîner des dommages matériels ou corporels. EAL GmbH décline toute responsabilité
pour les dommages résultant d‘une utilisation non conforme.
2. Matériel fourni
1 x chargeur de batterie 1 x notice d‘utilisation
3. Spécications
Dimensions (L x l x h) : 240 x 240 x 210 [mm]
Poids : 5,340 kg
Longueur du câble d‘alimentation : 1,40 m
Longueur du câble de chargement : 1,80 m
Entrée : 220-240V AC - 50/60 Hz
Sortie : 6V, 12 V, 13,6 V, DC
Température ambiante : -5 °C à +40 °C
4. Consignes de sécurité
• Les enfants ne doivent pas jouer avec l‘appareil
• Les tâches de nettoyage et d‘entretien à eectuer chez soi ne doivent pas être exécutées par des enfants qui ne
sont pas sous surveillance.
• N‘utilisez cet appareil qu‘aux ns pour lesquelles il a été prévu !
• Ne manipulez ni démontez jamais l‘appareil !
• Pour votre propre sécurité, utilisez exclusivement les accessoires ou pièces de rechange qui sont indiqué(e)s dans
la notice d‘utilisation ou dont l‘utilisation est conseillée par le fabricant !
• Le triangle de signalisation indique toutes les instructions relatives à la sécurité. Respectez-les à tout
moment car vous risqueriez sinon de vous blesser ou l‘appareil risquerait d‘être endommagé.
• Connectez l‘appareil exclusivement à une prise proprement installée. La tension doit correspondre à
l‘indication sur la plaque synoptique de l‘appareil.
• Ne coincez pas les câbles de raccordement. Protégez-les contre les arêtes vives, contre l‘humidité et la chaleur,
ainsi que contre les huiles et les graisses. Le câble d‘alimentation ne peut pas être remplacé. En cas de dommages/

16
détériorations du câble, l‘appareil doit être mis à la ferraille.
• Ne mettez par l‘appareil en marche ou retirez immédiatement la che de contact s‘il est endommagé ou si vous
suspectez un défaut. Dans ces cas, veuillez contacter nos techniciens.
• Retirez la che de contact lorsque l‘appareil n‘est pas utilisé.
• Tenez le matériel d‘emballage et notamment les lms et sachet plastiques éloignés des enfants. Il y a
risque de suocation s‘ils jouent avec.
• Enlevez tous les lms de protection de l‘appareil avant de le mettre en service.
• Posez les câbles de raccordement de manière à ce qu‘ils ne vous gênent pas et à ce que personne ne puisse les
tirer par mégarde.
• Débranchez le chargeur de batterie du secteur après le processus de recharge.
• Entreposez l‘appareil de recharge dans un endroit hors de la portée des enfants et de personnes non
autorisées.
• N‘exploitez pas l‘appareil à proximité de matériaux inammables ou dans un environnement explosible.
• Portez toujours des vêtements de travail, des gants et des lunettes de protection adaptés. L‘acide de batterie est
corrosif ! Le cas échéant, rincez immédiatement avec beaucoup d‘eau et consultez un médecin en cas de besoin.
Si de l‘acide de batterie pénètre dans les yeux, rincez immédiatement sous l‘eau courante pendant au moins 10
minutes et consultez un médecin.
• Ne recouvrez pas l‘appareil de recharge car cela pourrait provoquer une surchaue susceptible de détériorer l‘ap-
pareil. Ne mettez pas l‘appareil de recharge en marche sur un support isolant (par exemple, du polystyrène) - risque
d‘accumulation de chaleur !
• Si vous souhaitez recharger la batterie de votre véhicule à l‘état monté, sécurisez en premier lieu votre véhicule,
tirez le frein à main et coupez l‘allumage. Déconnectez tout d‘abord la batterie du réseau de bord de votre véhicule.
Veuillez lire à cet eet le manuel de votre véhicule ou vous adresser à votre garagiste.
• Pour débrancher le câble d‘alimentation, retirez-le de la prise en saisissant la che.
• Neplacezjamaisl‘appareilàproximitédefeu,dechaleuretàdestempératuressupérieuresà+40°Cpendantune
période prolongée !
• Rangez cette notice d‘utilisation en lieu sûr et remettez-la à tout utilisateur tiers.
5. Explication des symboles
Correspond aux
directives de la CE
L'appareil électrique
marqué ne peut pas
être jeté dans les
ordures ménagères.
Les appareils
pourvus de ce
marquage doivent
uniquement être
utilisés dans un local
fermé
(environnement sec)
Boîtier avec isolation
(classe de protection
II).
Fusible,
ici : temporisé, 1.6A
Capacité de batterie
conseillée
Lire le mode d'emploi
Correspond aux
exigences du § 21 de
la loi sur la sécurité
d'installations et
d'appareils
techniques (LSIT)

17
6. Notice d‘utilisation
Avant toute utilisation de l‘appareil, assurez-vous d‘avoir lu la notice d‘utilisation de la batterie ainsi que
du véhicule et compris toutes les consignes de sécurité.
6.1 Vue d‘ensemble
1 Achage
2 Réglages de l‘achage
3 Indicateur de l‘état fonctionnel
4 Réglages des fonctions
5Test de l‘alternateur
6Touche Marche/Arrêt
Illustration 1 : Champ de commande
2.1 Achage de la tension de charge enVolts
2.2 Achage de la tension de charge en Ampères
2.3 Achage de la tension de charge en pour-cent
2.4 Sélecteur
Illustration 3 : Lampes de contrôle indiquant l‘état fonctionnel
4.1 Sélecteur de régime de charge : 2, 10, 20, Auto (0-20) [A]
4.2 Sélecteur de type de batterie standard, GEL, AGM
4.3Sélecteur de mode : chargement 6V, chargement 12V, aide
au démarrage 12V, source de courant constante 13,6V
Illustration 4 : Champ de commande : Sélection des fonctions
5.1 Lampe de contrôle Erreur alternateur
5.2 Lampe de contrôle Alternateur en ordre
5.3 InterrupteurTest de l‘alternateur MARCHE
Illustration 5 : Champ de commande Test de l‘alternateur





18
6.2 Charging a battery
6.2.1 Préparation
Nettoyez les pôles de la batterie pour enlever les poussière et les résidus de corrosion.
Seulement pour batteries ouvertes : Retirez les capuchons de protection des cellules de la batterie. Remplissez
d‘eau distillée jusqu‘à ce que le niveau de remplissage minimal soit atteint. Laissez les cellules ouvertes jusqu‘à ce
que l‘opération de chargement soit terminée.
Pour les batteries sans entretien, veuillez respecter le mode d‘emploi de leur fabricant.
6.2.2 Raccordement du chargeur de batterie
Attention : Assurez-vous que le chargeur n‘est pas raccordé à la prise de courant. Raccordez en premier le
câble plus (+) rouge du chargeur sur le pôle plus de la batterie. Raccordez ensuite le câble moins (-) noir
sur le pôle moins de la batterie. Si vous chargez la batterie lorsqu‘elle est installée, le câble moins (-) noir
doit être connecté à la carrosserie (endroit brillant) et ce, susamment loin de la batterie, du carburateur
et des conduites à carburant. Respectez impérativement cette suite opérationnelle.
Branchez alors la che secteur dans la prise de courant.
Attention : Si la lampe de contrôle rouge « Inversion » (position 3.5 dans la vue d‘ensemble) est éclairée,
cela signie que les câbles de chargement ne sont pas correctement branchés. Retirez les pinces crocodile
des pôles de la batterie et branchez-les correctement.
Attention : Si la lampe de contrôle rouge « Erreur » (position 3.4 dans la vue d‘ensemble) est éclairée,
contrôlez si le programme de chargement actif convient à la batterie branchée. Contrôlez l‘état technique
de la batterie (défectuosité).
6.2.3 Réglage du chargeur de batterie
Réglez en premier lieu la tension de la batterie, à savoir 6 V ou 12 V, dans le champ de commande Sélection des
fonctions (position 4 dans la vue d‘ensemble) en tournant le sélecteur de mode correspondamment (position 4.3
dans la vue d‘ensemble). Sélectionnez ensuite le type adapté à la batterie en tournant l‘interrupteur Type de bat-
terie (position 4.2 dans la vue d‘ensemble). Réglez le courant de charge en tournant le sélecteur Régime de charge
(position 4.1 dans la vue d‘ensemble).
6.2.4 Opération de chargement
Pour démarrer l‘opération de chargement, vous devrez actionner la touche Marche/Arrêt (position 6 dans la vue
d‘ensemble). La lampe de contrôle « Chargement » (position 3.1 dans la vue d‘ensemble) va s‘allumer dans le
champ de contrôle de l‘état fonctionnel (position 3 dans la vue d‘ensemble) . Si la lampe de contrôle « Réparation »
(position 3.3 dans la vue d‘ensemble) s‘allume, un programme de désulfatation s‘exécute sur le chargeur.
Avec le sélecteur d‘achage (position 2.4 dans la vue d‘ensemble), vous pouvez ajuster l‘achage de la tension de
charge, du régime de charge ou de la progression.
La lampe de contrôle « Chargement terminé » (position 3.2 dans la vue d‘ensemble) vous indique si la batterie est
entièrement chargée et si le chargeur de batterie est passé au mode de maintien.
6.2.5 Débranchement du chargeur de batterie
Actionnez la touche Marche/Arrêt pour terminer l‘opération de chargement.
Attention : retirez d‘abord la che de contact de la prise et observez la procédure de branchement.Vous
évitez ainsi la formation d‘étincelles. Ceci est particulièrement important pour votre sécurité car du gaz
détonnant peut se former lors du chargement.
Séparez l‘appareil de recharge du réseau d‘alimentation.
Retirez ensuite le raccordement de la pince noire (moins).

19
Retirez maintenant la pince de la batterie de la borne positive de la batterie (pince rouge).
Laissez refroidir la batterie et remplissez les cellules d‘eau distillée jusqu‘au niveau de remplissage décrit par le
fabricant de la batterie. Refermez les cellules de la batterie avec les bouchons de fermeture.
6.3 Utilisation en tant qu‘aide au démarrage sur des véhicules de 12 V
6.3.1 Raccordement du chargeur de batterie
Attention : Assurez-vous que le chargeur n‘est pas raccordé à la prise de courant. Raccordez en premier le câble
plus (+) rouge du chargeur sur le pôle plus de la batterie. Connectez ensuite le câble moins (-) noir à la carrosserie
(endroit brillant) et ce, susamment loin de la batterie, du carburateur et des conduites à carburant.
Respectez impérativement cet ordre opérationnel.
Raccordez maintenant le chargeur à la prise de courant.
6.3.2 Réglage du chargeur de batterie
Réglez en premier lieu la fonction d‘aide au démarrage 100 A dans le champ de commande Sélection des fonctions
(position 4 dans la vue d‘ensemble) en tournant le sélecteur de mode correspondamment (position 4.3 dans la vue
d‘ensemble).
6.3.3 Aide au démarrage
Actionnez la touche Marche/Arrêt. Démarrez le moteur. Ne laissez pas travailler le démarreur pendant plus de 6
secondes. Si la tentative de démarrage n‘a pas réussi, patientez au moins pendant trois minutes avant d‘eectuer
une nouvelle tentative. Si vous avez essayé trois fois sans y parvenir, cessez les tentatives de démarrage et contrôlez
si votre véhicule est défectueux.
Une fois que le moteur tourne, actionnez la touche Marche/Arrêt et débranchez la che secteur du chargeur de la
prise d‘alimentation électrique. Enlevez tout d‘abord la pince crocodile noire (-) et ensuite la pince crocodile rouge
(+). Respectez impérativement cet ordre opérationnel.
6.4 Test de l‘alternateur
6.4.1 Raccordement du chargeur de batterie
Attention : Assurez-vous que le chargeur n‘est pas raccordé à la prise de courant. Raccordez en premier le
câble plus (+) rouge du chargeur sur le pôle plus de la batterie. Connectez ensuite le câble moins (-) noir
à la carrosserie (endroit brillant) et ce, susamment loin de la batterie, du carburateur, des conduites à
carburant et des pièces en rotation du moteur. Respectez impérativement cet ordre opérationnel.
6.4.2 Exécution du test de l‘alternateur
L‘achage (position 1 dans la vue d‘ensemble) visualise alors la tension actuelle de la batterie du véhicule. Acti-
onnez la touche «Test » (position 5.3 dans la vue d‘ensemble) et allumez ensuite le moteur du véhicule. Si la lampe
de contrôle « OK » (position 5.2 dans la vue d‘ensemble) est allumée, l‘alternateur du véhicule fonctionne parfaite-
ment. Si la lampe de contrôle « Erreur » (position 5.1 dans la vue d‘ensemble) est allumée, la tension de charge de
l‘alternateur est hors de la tolérance. Dans ce cas, laissez réparer l‘alternateur du véhicule dans un atelier spécialisé.
ATTENTION : En cas de message d‘erreur, laissez réviser votre véhicule dans un atelier spécialisé étant
donné que l‘appareil n‘est pas adapté à toutes les tensions de charge de consigne.
6.5 Utilisation en tant que source de courant constante
Branchez alors la che du chargeur dans la prise de courant. Réglez en premier lieu le voltage constant « 13,6 V »
dans le champ de commande Sélection des fonctions (position 4 dans la vue d‘ensemble) en tournant le sélecteur
de mode correspondamment (position 4.3 dans la vue d‘ensemble). Vous pouvez maintenant soutirer une tension
de 13,6V (marche à vide) sur les pinces crocodile pour exploiter de petits appareils adaptés à cette tentions.

20
7. Entretien et nettoyage
7.1 Maintenance : La lampe n‘exige pas d‘entretien lorsqu‘elle est utilisée de manière conforme.
7.2 Nettoyage : Nettoyez les pinces après chaque opération de chargement. Éliminez toute projection d‘acide de
batterie sur les pinces an d‘éviter la corrosion. Nettoyez l‘appareil avec précaution à l‘aide d‘un chion sec. N‘uti-
lisez aucun produit nettoyant liquide ou chimique. N‘immergez jamais l‘appareil dans un liquide. Ne laissez jamais
de liquide entrer dans l‘appareil.
Rembobinez le câble convenablement au moyen du support prévu avant de ranger l‘appareil an d‘éviter des dom-
mages aux câbles et à l‘appareil. Conservez l‘appareil dans un endroit sec et propre.
8. Remarques relatives à la protection de l‘environnement
L‘emballage est fait en un matériau écologique dont vous pouvez vous débarrasser aux centres de recyclages
locaux. Ne jetez pas d‘appareils électroniques aux ordures ! Les appareils électriques et électroniques usagés doi-
vent être collectés séparément et être envoyés pour un recyclage écologique. Renseignez-vous quant aux possi-
bilités d‘élimination d‘appareils électroniques usagés auprès de votre administration communale ou municipale.
9. Données de contact
EAL GmbH
Otto-Hausmann-Ring 107
42115Wuppertal, Germany
Telephone: [phone] Fax: [phone]
Internet: www.eal-vertrieb.de Email: [e-mail]
