Produktbeschreibung
mFlipLock basis
Das mFlipLock basis (Abb. 1) ist ein Panik-Sicherheits-Mehrpunkteverriegelung mit mechanischer Entriege-
lung, drei Riegeln und einer schließenden Falle.
Beim Entriegeln werden die Riegel mechanisch eingezogen und anschließend wird die Falle über den
Drücker oder den Wechsel ebenfalls eingezogen.
Das Schloss ist geeignet für Feuer- und Rauchschutztüren.
Das Schloss ist nach EN179 und EN1125 geprüft und kann in Kombination mit den geprüften Beschlägen
an Notausgangstüren oder Paniktüren eingesetzt werden.
Zusätzliche Merkmale
· Einbruchhemmend durch eintourigen Riegelausstoß von 20mm bis RC3 in geeignetem Türelement
geprüft.
· Zugelassen für Feuer- und Rauchschutztüren
· Geprüft für Türen mit Notausgangsverschlüssen nach EN179 und Türen mit Paniktürverschlüssen nach
EN1125.
· Geeignet für Drehknopfzylinder und Freilaufzylinder.
für Feuerschutztüren
geeignet
für Fluchttüren
geeignet
Produktinformation

5
Produktinformation DE
Abb. 1:
Panik-Sicherheits-
Mehrpunkteverriegelung
mFlipLock basis
Kennzeichnung der Produktvarianten
Kennung Bedeutung
PE / standard mit Panikfunktion E („mFlipLock basis mit Panikfunktion E“, Seite13)
DIN Links je nach Anschlagrichtung der Tür
DIN Rechts
Tab. 1:
Produktvarianten

6DE Produktinformation
Begriffserklärung
Nr. Benennung Begriffserklärung
– Fluchttürfunktion /
Panikfunktion
Eine Tür mit Fluchttürfunktion kann in Fluchtrichtung (in der Regel von innen) jederzeit über den Türdrü-
cker geöffnet werden, auch die verriegelte Tür. Die Türen sind in Fluchtrichtung mit einem Fluchttürbe-
schlag (zum Beispiel einer Panikdruckstange) ausgestattet.
– Innendrücker Der Türdrücker in Fluchtrichtung (in der Regel von innen).
– Außendrücker Der Türdrücker entgegen der Fluchtrichtung (in der Regel von außen).
– Funktionsluft Die Funktionsluft ist der Abstand zwischen Stulp und Schließblech (Abb. 3).
1 Schließende Falle Die Falle wird beim Öffnen über den Drücker oder den Wechsel eingezogen..
2 Riegel Die Riegel sind bei einer geschlossenen Tür immer 20mm ausgefahren.
3 Zylinderschrauben-
aufnahme
Die Zylinderschraubenaufnahme ist für die Befestigung des Schließzylinders im Schlosskasten mit einer
Zylinderschraube vorgesehen.
4 Stulp Der Stulp wird mit der Tür verschraubt.
5 Schlossnuss /
Drückerstift
Der Drückerstift ist ein Vierkant-Stift, der durch die Schlossnuss geführt ist und im Türdrücker endet. Bei
Schlössern mit geteilter Schlossnuss ist der Drückerstift ebenfalls geteilt.
6 Schlosskasten Der Schlosskasten beinhaltet die Schlossmechanik.
7 Zylinderausschnitt Der Schließzylinder wird in den Zylinderausschnitt eingebaut und mit der Zylinderschraube verschraubt.
A Dornmaß Das Dornmaß ist der Abstand der Schlüssellochmitte zur Stulpvorderkante.
B Entfernungsmaß
(Entfernung)
Das Entfernungsmaß (Entfernung) ist der Abstand der Schlüssellochmitte zur Schlossnussmitte.
C Riegelausschluss Der Riegelausschluss gibt an, wie weit der Riegel ausgefahren werden kann.

7
Produktinformation DE
Abb. 2:
Schematische Darstel-
lung des Schlosses
mFlipLock basis

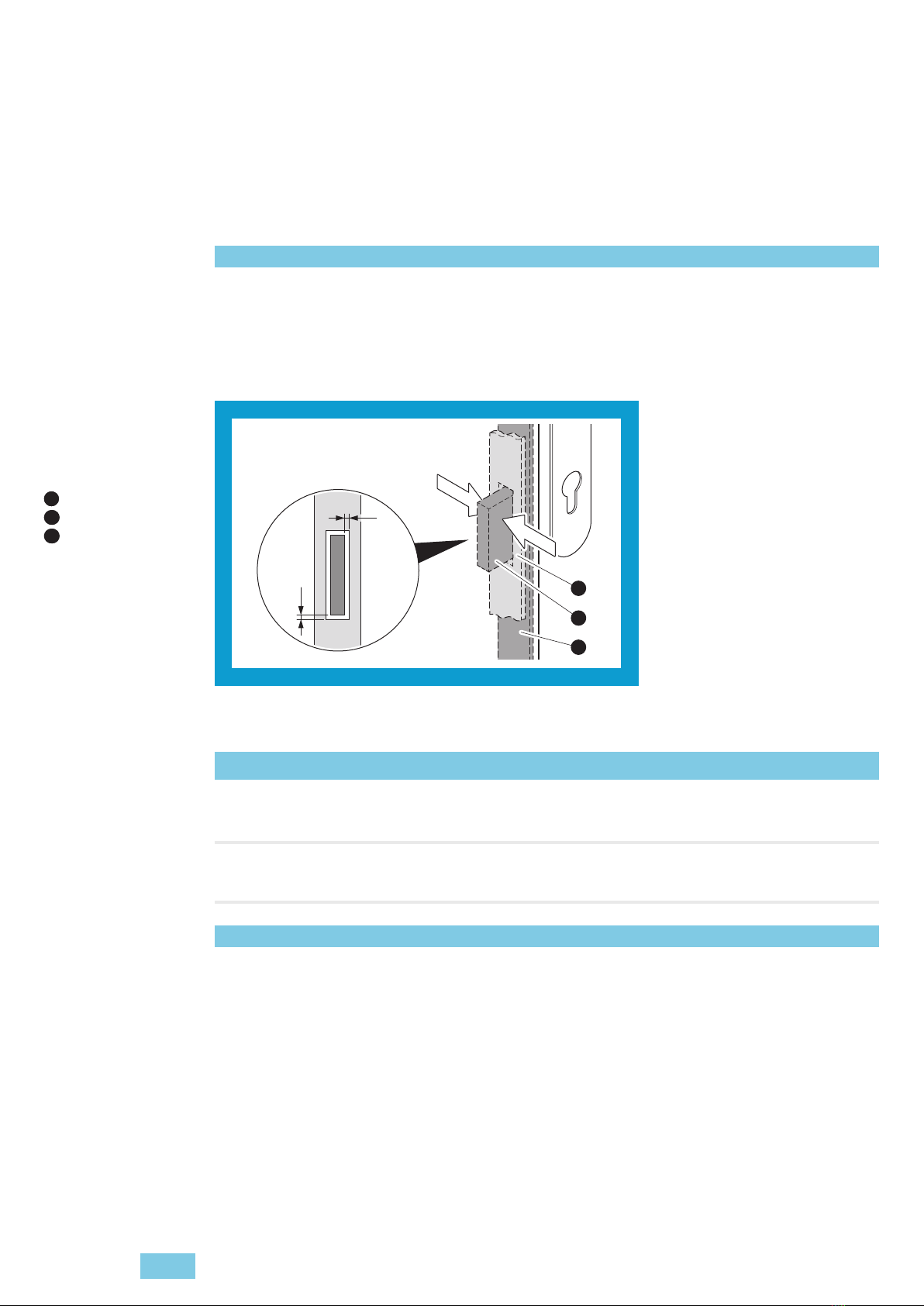

Abb. 3:
Funktionsluft
A
1
2
4
B
5
6
7
3
C

8DE Hinweise
Zu dieser Anleitung
Diese Installations- und Montageanleitung wurde für Handwerksfachkräfte und eingewiesenes Personal
geschrieben. Lesen Sie diese Anleitung, um das Gerät sicher zu installieren, zu betreiben und die zulässi-
gen Einsatzmöglichkeiten, die es bietet, auszunutzen.
Die Anleitung gibt Ihnen auch Hinweise über die Funktion wichtiger Bauteile.
Bedeutung der Symbole
Gefahr!
Sicherheitshinweis: Nichtbeachtung führt zu Tod oder schwerer Verletzung.
Warnung!
Sicherheitshinweis: Nichtbeachtung kann zu Tod oder schweren Verletzungen führen.
Vorsicht!
Sicherheitshinweis: Nichtbeachtung kann zu Verletzungen führen.
Achtung!
Hinweis: Nichtbeachtung kann zu Materialschäden führen und die Funktion des Produkts beeinträchtigen.
Hinweis!
Hinweis: Ergänzende Informationen zur Bedienung des Produkts.
D
!
!
A
I
Hinweise

9
Hinweise DE
Sicherheitshinweise
Warnung!
Lebensgefahr, Verletzungsgefahr durch verminderte Feuerschutzfunktion: Feuerschutztüren (auch
Rauchschutztüren) verhindern den Durchtritt von Feuer (Rauch). Diese Türen werden als Ganzes geprüft:
· Halten Sie bauaufsichtliche Vorschriften ein.
· Prüfen Sie, dass die Zertifizierung der Schutztür zum Schloss passt.
· Halten Sie die Vorgaben des Türherstellers ein.
· Montieren Sie das Schloss in passender Größe.
· Sprechen Sie jeden Austausch gegen ein anderes Modell und jede Nachrüstung des Schlosses mit dem
Türhersteller ab.
Lebensgefahr und Verletzungsgefahr durch Beschädigung: Ein beschädigtes Schloss ist ein Sicherheits-
risiko.
· Prüfen Sie, dass Schloss und Verpackung nicht beschädigt sind.
· Ein beschädigtes Schloss dürfen Sie nicht montieren und nicht benutzen.
Hinweise nach EN179 und EN1125
Warnung!
Gefahr durch Veränderung von Türen in Rettungswegen: Die Sicherheitsmerkmale dieses Produkts sind
eine wesentliche Voraussetzung für dessen Übereinstimmung mit EN179 und EN1125.
· Sie dürfen keine Veränderungen vornehmen, die nicht in dieser Anleitung beschrieben sind.
Ungeeignete Türen vermindern den Personen- und Einbruchschutz: Nur zugelassene und technisch
einwandfreie Türen sind für die Montage des Schlosses geeignet.
· Prüfen Sie vor der Montage des Schlosses, dass die Tür ordnungsgemäß angeschlagen ist und keinen
Verzug aufweist.
· Prüfen Sie, dass die Tür für die Verwendung des Schlosses zugelassen ist. Das Schloss ist für die Verwen-
dung an Pendeltüren nicht zugelassen.
· Prüfen Sie, dass sich Bedienelemente der Tür nicht gegenseitig behindern.
!
!

10 DE Hinweise
Warnung!
Ungeeignete Verschlüsse vermindern den Personenschutz und Feuerschutz: Das Schloss ist für Feuer-
schutz- oder Rauchschutztüren geeignet („Klassifizierungsschlüssel“, Seite14).
· Prüfen Sie, ob die Zertifizierung der Tür zum Schloss passt.
· Achten Sie darauf, dass das Schloss in passender Größe und mit dem passenden Zubehör eingebaut
wird.
Ungeeignete Türdichtungen vermindern den Personenschutz: Die Verwendung von Türdichtungen
(zum Beispiel Profildichtungen oder Bodendichtungen) darf keine Funktion des Schlosses beeinträchti-
gen.
Zerbrechende Glastüren können zu schweren Verletzungen führen: Glastüren oder Glasteile an Türen
müssen aus Sicherheitsglas oder Verbundsicherheitsglas bestehen.
Ungeeignete Befestigungsmittel vermindert Personen- und Einbruchschutz: Je nach Einbausituation
und Materialien der Tür müssen Sie geeignete Befestigungsmittel verwenden.
Falsche oder fehlerhafte Montage vermindert den Personenschutz: Die übliche Einbauhöhe für die
horizontale Panikgriffstange ist 900mm bis 1100mm über der fertigen Fußbodenoberfläche.
· Falls die Mehrheit im Gebäude Kinder sind, müssen Sie die Einbauhöhe entsprechend vermindern.
· Die horizontale Panikgriffstange müssen Sie so installieren, dass eine größtmögliche wirksame Stangen-
länge erreicht wird.
· Installieren Sie alle vorgesehenen Sperrgegenstücke oder Verkleidungen, um die Übereinstimmung mit
der Europäischen Norm sicherzustellen.
Eingeschränkte Beweglichkeit der Tür vermindert Personenschutz: Alle Sperrelemente müssen so
montiert sein, dass die freie Bewegung der Tür nicht behindert wird. Die Türen dürfen nur von den zuge-
lassenen Verschlüssen zugehalten werden. Ein Türschließer muss so montiert sein, dass das Öffnen der Tür
durch Kinder oder gebrechliche Personen nicht behindert wird.
· Prüfen Sie, dass alle installierten Vorrichtungen zugelassen sind und richtig montiert sind.
!

11
Hinweise DE
Achtung!
Sachschaden durch Arbeiten am Türblatt: Vor Arbeiten am Türblatt, zum Beispiel Bohren oder Fräsen,
müssen Sie das Schloss ausbauen.
Funktionseinschränkung bei falscher Funktionsluft: Stellen Sie die Funktionsluft („Begriffserklärung“,
Seite6) passend ein („Technische Daten“, Seite21)
Sachschaden durch ungeeignetes Schließblech: Das Schließblech müssen Sie so auswählen und montie-
ren, dass es immer die Anlauf- und Gleitfläche für die Schlossfalle bietet.
Sachschaden durch falsche Handhabung beim Transport: Heben oder tragen Sie das Türblatt nicht an
den Türdrückern.
Sachschaden durch Öffnen: Öffnen Sie das Schloss nicht, da es dabei beschädigt wird und die Gewährleis-
tung erlischt („Gewährleistung“, Seite26).
Sachschaden durch Überlackieren. Überstreichen Sie das Schloss oder das Schließblech nicht mit Farbe
oder anderen Substanzen.
Vor Wasser und Feuchtigkeit schützen: Wasser beeinträchtigt die Funktion des Schlosses.
· Schützen Sie das Schloss vor eindringendem Wasser.
A
Abb. 4:
Sachschaden vermeiden
1.
2.

12 DE Hinweise
Bestimmungsgemäßer Gebrauch
Die Panik-Sicherheits-Mehrpunktverriegelung mFlipLock basis ist zum Einbau in Rohrrahmen-, Vollblatttü-
ren oder für Türen mit Kunststoffprofilen geeignet. Es ist nicht zum Einbau in Pendeltüren geeignet.
Das Schloss ist geeignet für Türverriegelungen in Sicherheitsbereichen und Rettungswegen entspre-
chend folgender Normen:
· Fluchttüren nach EN 179.
· Paniktüren nach EN 1125.
· Feuerschutz- oder Rauchschutztür nach EN 1634.
· Einbruchsicherheitsbereiche nach DIN 18251-2 KL5 und EN12209 KL7.
Die Tür muss aus ausreichend steifem Material bestehen, um eine Verbiegung während der Betätigung auf
max. 5mm in jede Richtung zu begrenzen. Das Material muss eine Zugfestigkeit von >1,5 kN pro Schraube
gewährleisten.
Das Schloss ist zur Verwendung in Feuerschutztüren (Rauchschutztüren) geeignet. Alle geltenden Bestim-
mungen für die Zulassung der Schutztüren einhalten.
Das Schloss nur in fehlerfrei funktionierende Türanlagen einbauen. Alle geltenden Bestimmungen für die
vollständige Türanlage einhalten.
Das Schloss ist nicht mit einem Elektrotüröffner kombinierbar.
Das Schloss ist geeignet zum Einbau in Türen mit hoher Nutzungshäufigkeit, begleitet von nur wenig
Anreiz zur Sorgfalt, wo die Möglichkeit eines Unfalls oder eines Missbrauchs gegeben ist (zum Beispiel bei
Bürotüren).
Jede darüber hinausgehende Verwendung gilt als nicht bestimmungsgemäß.

13
Funktionen und Bedienung DE
Entriegeln
Von innen kann das Schloss jederzeit über die Panikfunktion entriegelt werden.
Produktvarianten
mFlipLock basis mit Panikfunktion E
Das mFlipLock basis ist mit einer durchgehenden Drückernuss ausgestattet, so dass Innen- und Außendrü-
cker immer angekoppelt sind. Typischerweise wird außen (entgegen der Fluchtrichtung) ein Beschlag mit
Knauf und innen (in Fluchtrichtung) ein Fluchttürbeschlag montiert.
Tab. 2 zeigt die Möglichkeiten zum Entriegeln.
Entriegeln von außen Entriegeln von innen
über Schlüssel über Schlüssel
über Türdrücker (Panikbeschlag)
Panikfunktion
durchgehende
Drückernuss
Tab. 2:
Entriegeln von außen
oder innen bei Panikfunk-
tion E
Funktionen und Bedienung

14 DE Funktionen und Bedienung
Klassifizierungsschlüssel
EN1125 Paniktürverschlüsse
Der Klassifizierungsschlüssel beschreibt die Eigenschaften von Schlössern nach EN1125.
Tab. 3 erläutert den Klassifizierungsschlüssel.
Klasse Bedeutung
3 Hohe Nutzungshäufigkeit, begleitet von nur wenig Anreiz zur Sorgfalt, wo die Möglichkeit eines
Unfalls oder eines Missbrauchs gegeben ist
7 200.000 Prüfzyklen
6 Türmasse bis 200kg
B Geeignet für die Verwendung an Feuer- und Rauchschutztüren auf Grundlage einer Prüfung
nach EN1634-1
1 Geeignet für kritische Sicherheitsfunktion
3 Hohe Korrosionsbeständigkeit nach EN1670:2007 Abschnitt 5.6
2 Siehe „EN179 Notausgangsverschlüsse“, Seite15, da diese Norm höher Anforderungen an
den Einbruchschutz stellt
1*
2*
Überstand: max. 150 mm
Überstand: max. 100 mm
A*
B
Griffstange
Druckstange
B Ausschließlich zum Einbau in einflügelige Türen geeignet
* Klassifizierung in Abhängigkeit des angewendeten Beschlages
CE-Kennzeichnung
C
ASSAABLOY(Schweiz)AG
Schlosstechnik
Laufenstrasse 172
4245 Kleinlützel
SWITZERLAND
0757-CPR-229Panik-6039631-22-2 2017
EN1125: 2008 376B132
1*
2*
A*
BB
—
Tab. 3:
Klassifizierungsschlüssel
nach EN1125

15
Funktionen und Bedienung DE
EN179 Notausgangsverschlüsse
Der Klassifizierungsschlüssel beschreibt die Eigenschaften von Schlössern nach EN179.
Tab. 4 erläutert den Klassifizierungsschlüssel.
Klasse Bedeutung
3 Hohe Nutzungshäufigkeit, begleitet von nur wenig Anreiz zur Sorgfalt, d. h., wo die Möglichkeit
eines Unfalls oder eines Missbrauchs gegeben ist
7 200.000 Prüfzyklen
6 Türmasse bis 200kg
B Geeignet für die Verwendung an Feuer- und Rauchschutztüren auf Grundlage einer Prüfung
nach EN1634-1
1 Geeignet für kritische Sicherheitsfunktion
3 Hohe Korrosionsbeständigkeit nach EN1670:2007 Abschnitt 5.6
2 Einbruchschutz bis 1.000 N
2 Bis zu 100mm Überstand (Normalüberstand) des Bedienelements
A Notausgangsverschluss mit Drückerbetätigung
B Zum Einbau in eine nur nach außen öffnende einflügelige Tür
CE-Kennzeichnung
C
ASSAABLOY(Schweiz)AG
Schlosstechnik
Laufenstrasse 172
4245 Kleinlützel
SWITZERLAND
0757-CPR-229PANIK-6039631-23-3 2018
EN179: 2008 376B1322AB
—
Tab. 4:
Klassifizierungsschlüssel
nach EN179

16 DE Montage
Achtung!
Sachschaden durch Arbeiten am Türblatt: Bei Arbeiten am Türblatt, zum Beispiel Bohren oder Fräsen,
muss das Schloss ausgebaut sein.
· Verwenden Sie für das Anbringen der Türbeschläge nur die werkseitig gefertigten Bohrungen
· Vor Arbeiten am Türblatt, zum Beispiel Bohren oder Fräsen, bauen Sie das Schloss aus.
Funktionseinschränkung durch fehlerhafte Ausfräsung der Schlosstasche: Das Schloss muss sich ohne
Kraftaufwand einsetzen und verspannungsfrei verschrauben lassen.
· Fräsen Sie die Schlosstasche entsprechend der Schlosskastenmaße aus.
Beschädigung durch Schmutz: Verschmutzung beschädigt das Schloss.
· Säubern Sie vor der Montage die Schlosstasche und sämtliche Bohrungen durch Ausblasen oder
Aussaugen.
Funktionseinschränkung durch verspannte Montage: Alle Riegel müssen ohne Querbelastung schließen
können.
· Bauen Sie das Schloss, alle Riegel und das Zubehör (Schließblech, Beschläge, Türdrücker) verspannungs-
frei ein.
Sachschaden durch gewaltsames Einsetzen des Drückerstifts in die Schlossnuss: Der Drückerstift des
Türdrückers muss einfach in die Schlossnuss geschoben werden können.
· Verwenden Sie kein Werkzeug, um den Drückerstift in die Schlossnuss zu schieben.
Funktionseinschränkung durch nicht frei bewegliche Türdrücker: Bauen Sie das Schloss so ein, dass der
Drückerstift und die Schlossnuss fluchten.
Zerstörungsgefahr durch Bauschlüssel: Die Verwendung eines so genannten Bauschlüssels kann das
Schloss zerstören. Die Funktion ist dann nicht mehr gewährleistet.
· Verwenden Sie zur Bedienung des Schlosses einen geeigneten Schließzylinder.
A
Montage

17
Montage DE
Abb. 5:
Sachschaden vermeiden
1.
2.
1.
2.
max.
150 N

18 DE Montage
Montieren
Vorsicht!
Verletzungsgefahr durch scharfe Kanten und Späne: Beim Bohren und anderen zerspanenden Arbeiten
besteht durch scharfe Kanten und Späne Verletzungsgefahr.
· Schützen Sie die Augen durch eine geeignete Schutzbrille.
Montage vorbereiten
Vorsicht!
Ungeeignete Türen vermindern den Personen- und Einbruchschutz: Nur zugelassene und technisch
einwandfreie Türen sind für die Montage des Schlosses geeignet.
· Vor der Montage des Schlosses prüfen Sie, dass die Tür ordnungsgemäß angeschlagen ist und keinen
Verzug aufweist.
· Prüfen Sie, dass die Tür für die Verwendung des Schlosses zugelassen ist.
1 Fertigen Sie die Schlosstasche an einer geeigneten senkrechten Montageposition im Türblatt.
Berücksichtigen Sie bei der Tiefe einen Zuschlag von 30mm für die Kabelschlaufe.
2 Fertigen Sie die Bohrungen für die Befestigungsschrauben entsprechend Abb. 10 und Abb. 11.
3 Bohren Sie die Löcher für die Schlossbeschläge (nur bei ausgebautem Schloss).
4 Säubern Sie die Schlosstasche und alle Bohrlöcher durch Ausblasen oder Aussaugen.
!
!
Schlosstasche
vorbereiten
und säubern

19
Montage DE
Schloss montieren
Achtung!
Tür vor unbeabsichtigtem Schließen schützen: Bei den Produkten mit dem Zusatz SV verriegelt das
Schloss eine zugefallene Tür automatisch und kann danach nur über den Schließzylinder wieder entriegelt
werden.
· Bevor Sie die Tür mit eingebautem Schloss schließen, müssen Sie einen Schließzylinder montieren.
1 Verschrauben Sie das Schloss in der Schlosstasche.
2 Befestigen Sie die Schlossbeschläge.
3 Prüfen Sie das Schloss auf Leichtgängigkeit.
Mit montiertem Schließblech ist das Schloss funktionsbereit.
Schließblech montieren
Das Schließblech muss so im Türzargen montiert werden, dass Schlossfalle und Steuerfalle über eine
ebene Fläche gleiten können („Profile mit thermischer Trennung“, Seite20). Die Steuerfalle muss dabei
kontinuierlich eingedrückt bleiben.
1 Fertigen Sie die Schließblechtasche und alle Bohrungen.
2 Säubern Sie die Schließblechtasche und alle Bohrlöcher durch Ausblasen oder Aussaugen.
3 Verschrauben Sie das zum einzubauenden Schloss passende Schließblech.
4 Prüfen Sie das Schloss auf Leichtgängigkeit.
Das Schloss ist funktionsbereit.
Beschläge und Schließzylinder montieren
1 Montieren Sie die Beschläge.
2 Setzen Sie den Schließzylinder ein, beachten Sie dabei, dass der Schließzylinderhebel in Mittelstellung
steht.
3 Fixieren Sie den Schließzylinder mit der Zylinderschraube.
Das Schloss ist vollständig montiert.
Schließzylinder
Die Länge des einzusetzenden Schließzylinders ergibt sich aus der
Türblattdicke und den Türschilddicken (Beschläge) innen und außen.
Die Schlüsselabzugsstellung des Schließhebels darf 30° unten links
und rechts nicht überschreiten.
A
Schloss verschrauben
Das passende Schließ-
blech verschrauben
Schließzylinder mit
Stulpschraube fixieren
Abb. 6:
Schlüsselabzugsstellung
max.
30°
max.
30°

20 DE Montage
Schloss prüfen
1 Prüfen Sie alle Funktionen des Schlosses.
2 Prüfen Sie, ob Falle und Steuerfalle des Schlosses beim Schließen der Tür von derselben Aufschlagkan-
te zurück gedrückt werden („Profile mit thermischer Trennung“, Seite20).
3 Prüfen Sie, ob alle Riegel nach der Montage frei und ohne Querbelastung ein- und ausfahren können
(Abb. 7).
Das Schloss ist vollständig montiert und auf Funktionsfähigkeit geprüft.
Abb. 7:
Riegel ist frei von
Querbelastungen (FQ)
1 Schließblech
2 Riegel
3 Stulp
Xmind. 2 mm
F
Q
= 0N F
Q
= 0N
X
X
1
2
3
Profile mit thermischer Trennung
Achtung!
Fehlende Nachbearbeitung kann zu Fehlfunktion des Produkts führen: Beim Einsatz von Profilen mit
thermischer Trennung müssen Sie unten aufgeführte Komponenten nachbearbeiten.
Aluminium als Anschlagkante kann zu Zerstörung führen: Aluminiumabrieb kann das Schloss oder
Schließblech zerstören.
Profilstege nachbearbeiten
Beim Schließen der Tür muss die Falle über eine ebene Fläche gleiten. Bei einigen Türzargen z. B. mit
thermischer Trennung kann es sein, dass ein Profilsteg vorhanden ist, der auf der Gleitfläche störend wirkt.
ASSA ABLOY Sicherheitstechnik GmbH empfiehlt die Verwendung eines Schließbleches mit Lappeneinlauf,
um eine ebene Gleitfläche zu erzeugen
1 Decken Sie vorhandene Profilnuten oder andere Unebenheiten ab.
2 Entfernen Sie die Stege. Der Profilsteg im Fallenbereich muss bis auf die Befestigungsebene entfernt
werden.
3 Prüfen Sie, ob die Falle beim Schließen der Tür ungehindert über eine ebene Fläche bis in die Schließ-
position gleiten können.
Die Profilstege sind glatt, und die Schließfunktion wird gewährleistet.
Auf vollständige
Funktionsfähigkeit
prüfen
A
