bosal 032061 User manual

NL D GB N SF
FEDKS

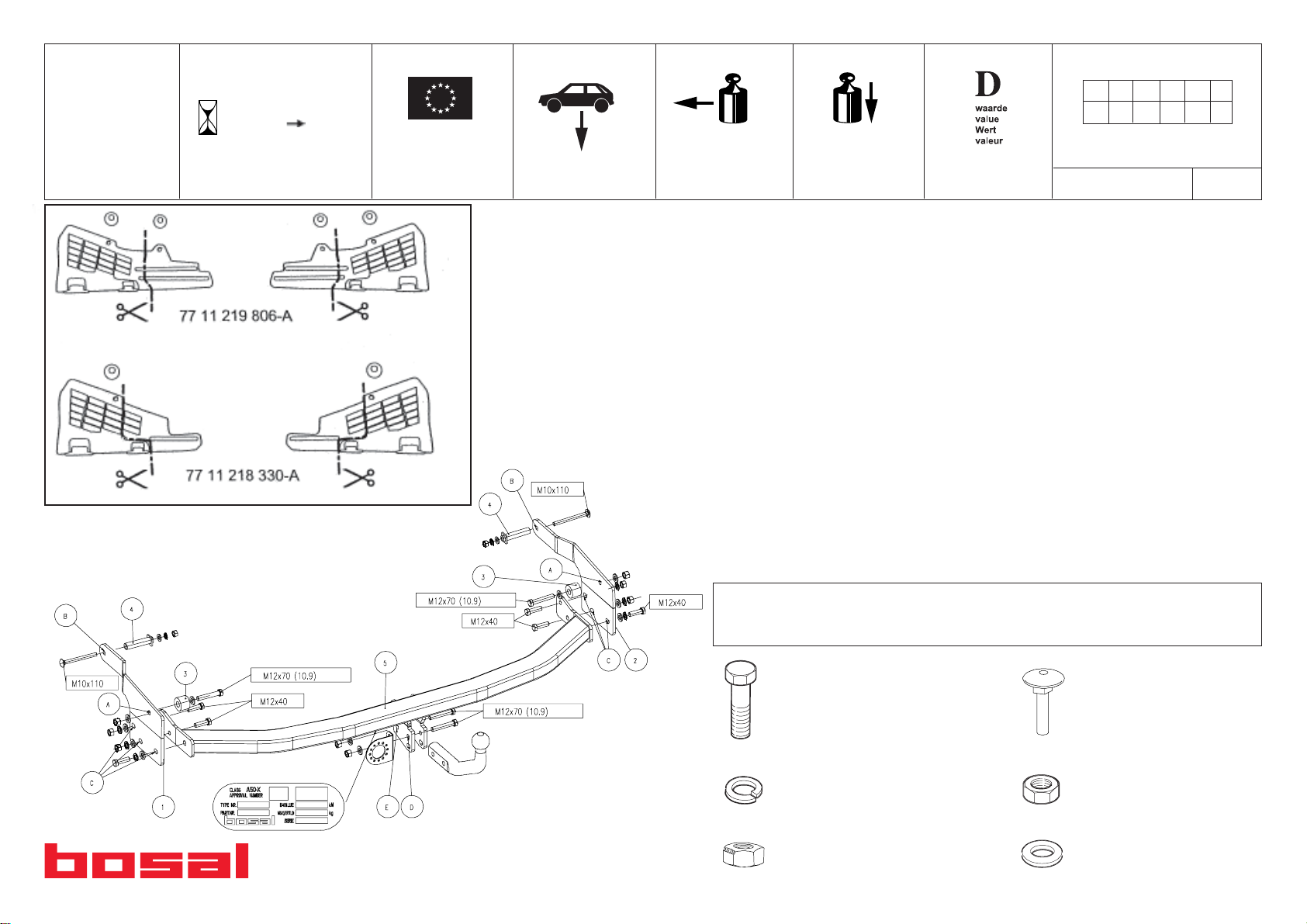

(c)BOSAL 06-10-2003 Issue03
11,29 kN80 kg2000 kg2710 kge4 00-2286TYPE: 032061
RENAULT Espace IV
6x M12x40
4x M12X70(10,9)
2x M10
6x M12
2x M10
4x M12
2x M10
12x M12
EC 94/20
CZ
I
Montagehandleiding
Fitting instruction
Montageanleitung
Descriptiondemontage
Instruccionesdemontaje
Montagevejledning
Monteringsveiledning
Monteringshandledning
Asennusohje
Istruzioni di montaggio
Návod k montái
09/2002
4x M12 Kl. 10
2x M10x110
DETAIL
Meegeleverde onderdelen
Mitgelieferte Befestigungsteile
Provided parts
Materiel de fixation joint
Piezas incluidas Mukana tulevat osat
Medfølgende komponenter Componenti forniti a corredo
Vedlagt festemateriell Dodané upevòovací díly
Medföljande komponenter
Raadpleeg uw dealer voor de max. massa die uw wagen mag trekken.
Die maximale Anhängelast ihres Fahrzeuges können Sie im Fahrzeugschein oder im
Benutzerhandbuch nachlesen.
For the max. trailer weight of your car please refer to the owner’s manual or your car
homologation documents.
Pour connaître le poids maxi remorquable pour votre voiture consulter la notice d’utilisation de
votre voiture ou la carte grise.
Consulte a su distribuidor sobre el peso máximo que puede remolcar su vehículo.
Deres forhandler vil kunne oplyse Dem om den højst tilladte vægt efter Deres køretøj.
Ta kontakt med forhandleren angående den maksimale vekt som bilen kan trekke.
Se handboken eller registreringsbevis för max släpvagnsvikt för din bil.
Tarkista suurin sallittu vetopaino ajoneuvon ohjekirjasta tai rekisteriotteesta.
Per conoscere il peso massimo rimorchiabile dalla propria autovettura, fare riferimento al manuale
d'istruzione od ai documenti di omologazione della vettura stessa.
Maximální pøípustná hmotnost pøívìsu pro Vae vozidlo je uvedena v technic ém prù azu nebo v
uivatels é pøíruèce.

032061MONTAGEHANDLEIDING.
1. Meegeleverde onderdelen en bevestigingsmaterialen van de trekhaak verwijderen. Eventueel
aanwezige kit ter plaatse van de bevestigingspunten verwijderen.
2. Demonteer het reservewiel en het linker en rechter achterwiel.
3. Maak in de linker en rechter wielkast de spatlap los (4 schroeven en 2 moeren).
4. Demonteer de beschermkappen (3 drukkers) en maak een uitsparing volgens detail.
5. Demonteer het achterste uitlaatrubber (1 bout) en maak de uitlaat los.
6. Plaats aanbouwsteun “1” tegen buitenkant linker chassis en aanbouwsteun “2” tegen buitenkant
rechter chassis en monteer de aanbouwsteunen samen met opvulbussen “4” t.p.v. de gaten “B” met
bouten M10x110, sluit- veerringen en moeren.
7. Plaats opvulbussen “3” tussen aanbouwsteunen en chassis, t.p.v. de gaten “A” en monteer deze met
bouten M12x70(10,9), incl. sluitringen en borgmoeren.
8. Monteer onderhaak “5” t.p.v. de gaten “C” met bouten M12x40, incl. sluit- veerringen en moeren.
9. Herplaats de onder punt 2 t/m 5 verwijderde onderdelen.
10. Monteer de kogel bij de gaten “D” en “E” en de stekkerdoosplaat bij gat “D” met 2 bouten M12x70(10,9)
incl. sluitringen en borgmoeren.
11. Zet de trekhaak vast. Hierbij de volgende aanhaalmomenten hanteren:
M10-46Nm
M12-79Nm
M12(10,9)– 117Nm
12. Het is noodzakelijk om na ca. 1000 km gebruik de boutverbindingen na te trekken (volgens gegeven
aanhaalmomenten).
13. Bosal kan niet aansprakelijk worden gesteld voor enig gebrek in het produkt zoals veroorzaakt door de
schuld of door welk onoordeelkundig gebruik ook van de gebruiker of een persoon voor wie hij
aansprakelijk is (art. 185, lid 2 N.B.W.).
032061MONTAGEANLEITUNG
1. Die Anhängevorrichtung auspacken und die Befestigungsteile auf Vollständigkeit überprüfen. Im Bereich
der Befestigungspunkte den Unterbodenschutz entfernen.
2. Das Reserverad und das linke und rechte Hinterrad demontieren.
3. Im linken und rechten Radschutzkasten den Schmutzfänger lösen (4 Schrauben und 2 Muttern).
4. Die Schirmhauben demontieren (3 Klipse) und einen Ausschnitt gemaß Detail vornehmen.
5. Das hintere Auspuffgummi demontieren (1 Schraube) und den Auspuff lösen.
6. Stütze “1” gegen die Außenseite des linken Chassis und Stütze “2” gegen die Außenseite des rechten
Chassis legen und zusammen mit den Füllbuchsen “4” an den Löchern “B” mit Schrauben M10x110,
Unterlegscheiben, Federringen und Muttern montieren.
7. Die Füllbuchsen “3 zwischen die Stützen und dem Chassis legen und mit Schrauben M12x70(10,9),
Unterlegscheiben und selbstsichernden Muttern an den Löchern “A” montieren.
8. Den Querträger “5” mit Schrauben M12x40, Unterlegscheiben, Federringen und Muttern an den Löchern
“C” montieren.
9. Alle unter Punkt 2, 3, 4 und 5 entfernten Teile wieder montieren.
10. Die Kugel (Löcher “D” und “E”) und die Steckdosenhalteplatte (Loch “D”) mit 2 Schrauben M12x70(10,9),
Unterlegscheiben und selbstsichernden Muttern montieren.
11. Die Anhängevorrichtung ausrichten und alle Schrauben mit folgenden Drehmomenten anziehen:
M10-46Nm
M12-79Nm
M12(10,9) - 117Nm
12. Nach ca. 1000 km die Bolzenverbindungen, wie angegeben, nachziehen.
13. Für einen Mangel am Produkt, der durch den Fahrzeughalter oder eine andere Person aufgrund
unsachgemäßer Benutzung verursacht wurde, übernimmt Bosal keine Haftung. (art. 185 lid 2 N.B.W.)
032061FITTINGINSTRUCTIONS
1. Unpack the towing bracket and check its contents against the parts list.
If necessary, remove the underseal from around the fitting points of the luggage compartment/
frame members.
2. Dismount the spare wheel and the LH and RH rear wheel.
3. Loosen the mud flap in the LH and RH wheel box (4 screws and 2 nuts).
4. Dismount the protecting hoods (3 press studs) and make a recess according detail.
5. Dismount the rearmost exhaust rubber (1bolt) and loosen the exhaust.
6. Place support “1” against the outside of the LH chassis and support “2” aigainst the outside of the
RH chassis and mount the supports together with spacers “4” using M10x110 bolts, spring
washers, plain washers and nuts at the holes “B”.
7. Place spacers “3” between supports and chassis at the holes “A” and mount them using
M12x70(10,9) bolts, plain washers and lock nuts.
8. Mount the towbar “5” at the holes “C” using M12x40 bolts, plain washers and nuts.
9. Replace all the parts removed at point 2, 3, 4 and 5.
10. Mount the ball at the holes “D” and “E” and the socketplate at the hole “D” using 2 M12x70(10,9)
bolts, plain washers and lock nuts.
11. Secure the towbar using a torque-wrench. Torque the bolts as follows:
M10-46Nm
M12-79Nm
M12(10,9) - 117Nm
12. After about 1000 km use, re-tighten the bolts and nuts to the specified torque.
13. Bosal cannot be held responsible for any defects in the product caused by fault or by any
injudicious use whatever of the user or a person he is liable for. (sect. 185, art. 2 N.B.W.)
032061DESCRIPTIONDUMONTAGE
1. Séparer les différents éléments d’attelage. Enlever le mastic de protection autour des points de
fixation.
2. Demonter la roue de secours et la roue arrière de droite et de gauche.
3. Défaire le pare-boue dans le logement de roue de droite et de gauche (4 boulons et 2 écrous).
4. Demonter les cages de protection (3 poussoirs) et faire une découpe suivant le détail.
5. Demonter le caoutchouc de la suspension d’échappement (1 boulon) et décrocher l’échappement.
6. Placer le support “1” contre l’extérieur du chassis gauche et le support “2” contre l’extérieur du
châssis droit et monter les supports avec les entretoises “4” au niveau des trous “B” à l’aide des
boulons M10x110, des rondelles plates, des rondelles grower et des écrous.
7. Placer les entretoises “3” au niveau des trous “A” entre les supports et le châssis et monter à l’aide
des boulons M12x70(10,9), des rondelles plates et des écrous freins.
8. Monter l’attelage “5” au niveau des trous “C” à l’aide des boulons M12x40, des rondelles plates, des
rondelles grower et des écrous.
9. Remonter toutes les parties enlevées dans les points 2, 3, 4 et 5.
10. Monter la boule (trous “D” et “E”) et le support de prise (trou “D”) à l’aides des 2 boulons
M12x70(10,9), des rondelles plates et des écrous freins.
11. Fixer l’attelage. Bloquer l’ensemble de la boulonnerie aux couples de serrage suivants:
M10-46Nm
M12-79Nm
M12(10,9) - 117Nm
12. Il est conseillé de vérifier le serrage de toute la boulonnerie aprés 1000 Km de traction.
13. Bosal décline toute responsabilité concernant des défauts éventuels de cet attelage qui seraient
causés par une mauvaise utilisation. Seul l’utilisateur est responsable.

032061INSTRUCCIONESDEMONTAJE
1. Sacar las piezas y el material de sujección incluidos en el gancho de remolque. Si procede, retirar el
pegamento existente en los puntos de sujección.
2. Desmontar la rueda de repuesto y las ruedas traseras izquierda y derecha.
3. Soltar los guardabarros de los arcos de las ruedas izquierda y derecha (4 tornillos y 2 tuercas).
4. Desmontar las cubiertas protectoras (3 pulsadores) y realizar un vaciado según muestra el plano
detallado.
5. Desmontar la goma de soporte trasera (1 tornillo) y soltar el tubo de escape.
6. Colocar el soporte de extensión “1” contra la parte exterior del chasis izquierdo y el soporte de
extensión “2” contra la parte exterior del chasis derecho y montar los soportes junto con los anillos
distanciadores “4” a la altura de los orificios “B” usando tornillos M10x110, anillos de cierre,
arandelas elásticas y tuercas.
7. Colocar los anillos distanciadores “3” entre los soportes de extensión y el chasis a la altura de los
orificios “A” y fijar usando tornillos M12x70(10,9), anillos de cierre y tuercas de retención.
8. Montar el enganche inferior “5” a la altura de los orificios “C” usando tornillos M12x40, anillos de
cierre, arandelas elásticas y tuercas.
9. Volver a colocar las piezas retiradas bajo los puntos 2 hasta 5.
10. Montar la bola en los orificios “D” y “E” y la placa del enchufe en el orificio “D” usando 2 tornillos
M12x70(10,9), anillos de cierre y tuercas de retención.
11. Fijar el gancho de remolque. Atenerse aquí a los siguientes pares de apriete:
M10-46Nm
M12-79Nm
M12(10,9) - 117Nm
12. Cada 1000 km de uso es necesario comprobar las conexiones del perno (según los pares de apriete
dados).
13. Bosal no asume responsabilidad de ningún tipo por defectos en el producto causados por o debidos
a un uso imprudente, tanto por parte del usuario como de cualquier persona bajo su responsabilidad
(art. 185, párrafo 2 N.B.W. (Código Civil Holandés)).
032061MONTAGEVEJLEDNING
1. Fjern de dele og monteringsmaterialer, der sidder på trækkrogen.
Eventuelt kit på fastgørelsespunkterne fjernes.
2. Afmonter reservehjulet og venstre og højre baghjul.
3. Løsn stænklappen i venstre og højre hjulkasse (4 skruer og 2 møtrikker).
4. Afmonter beskyttelseshætterne (3 trykknapper) og lav en udsparing som anvist.
5. Afmonter det bageste gummiophæng (1 bolt) og løsn udstødningen.
6. Sæt monteringsbeslaget “1” mod ydersiden på venstre chassis og monteringsbeslaget “2” mod
ydersiden på højre chassis og sæt monteringsbeslagene sammen med afstandsbøsningerne “4”
i hullerne “B” med boltene M10x110, planskiver, fjederskiver og møtrikker.
7. Anbring afstandsbøsningerne “3” mellem monteringsbeslag og chassis i hullerne “A” og monter
dem med boltene M12x70(10,9), inkl. planskiver og låsemøtrikker.
8. Monter underkrog “5” i hullerne “C” med boltene M12X40, inkl. planskiver, fjederskiver og møtrikker.
9. Sæt alle de dele, der blev fjernet under punkt 2 til og med 5, på plads igen.
10. Monter kuglen ved hullerne “D” og “E” og stikdåsepladen ved hul “D” med 2 bolte M12x70(10,9) inkl.
planskiver og låsemøtrikker.
11. Fastgør trækkrogen. Følgende momenter skal iagttages:
M10-46Nm
M12-79Nm
M12(10,9) - 117Nm
12. Det er nødvendigt at efterspænde møtrikkerne efter ca. 1000 km.
13. Bosal kan ikke gøres ansvarlig for mangler ved produktet, der er opstået som
følge af skyld eller ukyndig anvendelse af brugeren eller en person, som han er ansvarlig for (§ 185,
stk. 2 N.B.W. (hollandsk privatret)).
032061MONTERINGSVEILEDNING
1. Fjern vedlagte deler og festemateriell fra tilhengerfestet. Fjern eventuelt kitt som måtte befinne seg på
festepunktene.
2. Demonter reservehjulet og venstre og høyre bakhjul.
3. Løsne skvettlappen i venstre og høyre hjulkasse (4 skruer og 2 mutre).
4. Demonter beskyttelsesdekslene (3 trykknapper) og lag en utsparing ifølge detaljtegningen.
5. Demonter eksosanleggets bakre gummioppheng (1 skrue) og løsne eksosrøret.
6. Plasser braketten “1” på utsiden av venstre side av understellet og braketten “2” på utsiden av høyre
side av understellet, og monter brakettene sammen med fyllstykkene “4” ved hullene “B” med skruer
M10 x 110, skiver, fjærskiver og mutre.
7. Plasser fyllstykkene “3” mellom brakettene og understellet ved hullene “A” og monter disse med skruer
M12 x 70 (10,9), inklusiv skiver og låsemutre.
8. Monter underdelen av tilhengerfestet “5” ved hullene “C” ved hjelp av skruer M12 x 40, inklusive skiver,
fjærskiver og mutre.
9. Sett på plass igjen de delene som ble fjernet under punktene 2 - 5.
10. Monter trekkulen ved hullene “D” og “E” og platen for stikkontakten ved hull “D” med 2 skruer M12 x 70
(10,9) inklusiv skiver og låsemutre.
11. Fest tilhengerfestet. Bruk i den forbindelse følgende tilstramningsmomenter:
M10-46Nm
M12-79Nm
M12(10,9) - 117Nm
12. Det er nødvendig å etterstramme boltforbindelsene etter ca. 1000 km (i henhold til de oppgitte
tilstramningsmomentene).
13. Bosal kan ikke stilles ansvarlig for noen mangel ved produktet som kan forårsakes av skjødesløs eller
ukyndig bruk. Ansvaret er brukerens eget (paragraf 185, ledd 2 i den nederlandske sivilrettslige lovboken).
032061MONTERINGSINSTRUKTION
1. Packa upp monteringssatsen och kontrollera innehållet mot detaljbeskrivning. Om det behövs tag bort
underredsmassa runt monteringspunkterna i bagageutrymmet och under bilen.
2. Demontera reservhjulet samt höger och vänster bakhjul.
3. Lossa stänkskärmen i höger och vänster hjulhus (4 skruvar och 2 muttrar).
4. Demontera skyddskåporna (3 tryckknappar) och skär ut en del enligt detaljritningen.
5. Demontera avgassystemets bakersta gummistöd (1 bult) och tag loss avgasröret.
6. Placera modulstödet “1” mot chassits utsida på vänster sida och modulstödet “2” mot chassits utsida på
höger sida och montera modulstöden tillsammans med bussningarna “4” i hålen “B” med bultarna
M10x110, lås- och fjäderbrickor samt muttrar.
7. Placera bussningarna “3” mellan modulstöden och chassit i hålen “A” och montera dessa med bultarna
M12x70 (10,9), inkl. låsbrickor och låsmuttrar.
8. Montera underkroken ”5” i hålen “C” med bultarna M12x40, inkl. lås- och fjäderbrickor samt muttrar.
9. Montera tillbaka alla delar som demonterats under punkt 2 till och med 5.
10. Montera kulan i hålen ”D” och ”E” och stickkontaktsplattan i hålet ”D” med 2 bultar M12x70 (10,9), inkl.
låsbrickor och låsmuttrar.
11. Montera dragkroken. Spänn med momentnyckel enligt följande:
M10-46Nm
M12-79Nm
M12(10,9) - 117Nm
12. Det är nödvändigt att dra åt bultarna igen efter ungefär 1000 km körning (enligt angivna momentangivelser).
13. Bosal kan inte ställas till ansvar för fel på produkten som orsakats av användaren eller genom
omdömeslöst bruk av produkten av användaren eller en person som han bär ansvar för (art. 185, paragraf
2 i den nederländska civilrättsbalken).

032061ASENNUSOHJEET
1. Pura vetokoukkupakkaus ja tarkista listasta, että kaikki asennuksessa tarvittavat osat löytyvät. Jos
tarpeellista poista alustansuojaus kiinnityskohdista.
2. Irrota vararengas ja vasen ja oikea takarengas.
3. Irrota roiskeläppä vasemmasta ja oikeasta pyörien rungosta (neljä ruuvia ja kaksi mutteria).
4. Irrota suojakuvut (kolme painiketta) ja tee ulkonema kuvan osoittamalla tavalla.
5. Irrota takimmainen pakoputken kumi (yksi pultti) ja irrota pakoputki.
6. Aseta tuki”1" vasemman alustan palkin ulkopuolta vasten ja tuki “2” oikean alustan palkin
ulkopuolta vasten ja kiinnitä tuet yhdessä täyteholkkien “4” kanssa reikiin “B” pulteilla M10x110,
tiiviste- ja jousirenkailla ja muttereilla.
7. Aseta täyteholkit “3” tukien ja alustan väliin reikiin “A” ja kiinnitä ne pulteilla M12x70 (10,9),
mukaan lukien tiivisterenkaat ja vastamutterit.
8. Kiinnitä alakoukku “5” reikiin “C” pulteilla M12x40, tiiviste- ja jousirenkailla ja muttereilla.
9. Aseta kohdissa 2-5 poistetut osat taas paikoilleen.
10. Kiinnitä kuula reikiin “D” ja “E” ja pistorasialevy reikään “D” kahdella pultilla M12x70 (10,9),
tiivisterenkailla ja vastamuttereilla.
11. Kiristä seuraaviin momentteihin:
M10-46Nm
M12-79Nm
M12(10,9) - 117Nm
12. Tuhannen kilometrin jälkeen kiristys tarkistettava.
13. Bosalia ei voida pitää vastuullisena aine- tai henkilövahingoista, jotka johtuvat väärästä
asennuksesta tai väärästä käytöstä (artikla 185 kohta 2 NBW).
032061 ISTRUZIONI DI MONTAGGIO
1. Aprire l’imballaggio della struttura di traino e controllare il contenuto a fronte dell’elenco componenti. Se
necessario, rimuovere il mastice di protezione intorno ai punti di fissaggio.
2. Smontare la ruota di scorta e le ruote posteriori sinistra e destra.
3. Agendo all’interno dei passaruota sinistro e destro, svitare il parafango (4 viti e 2 dadi).
4. Rimuovere le calotte di protezione (3 bottoni a pressione) e praticare un incavo come indicato nel
disegno.
5. Rimuovere la guarnizione in gomma posteriore del tubo di scarico (1 bullone) e smontare il tubo di
scarico.
6. Posizionare il supporto di montaggio “1” sulla parte esterna del telaio sinistro e il supporto di montaggio
“2” sulla parte esterna del telaio destro e applicare i supporti di montaggio assieme alle bussole di
serraggio “4” in corrispondenza dei fori “B” utilizzando i bulloni M10x110, le rondelle piane, le rondelle
elastiche e i dadi.
7. Inserire le bussole di serraggio “3” tra i supporti di montaggio e il telaio in corrispondenza dei fori “A” e
fissarle utilizzando i bulloni M12x70(10,9), le rondelle piane e i dadi autobloccanti.
8. Applicare la parte inferiore del gancio “5” in corrispondenza dei fori “C” utilizzando i bulloni M12x40 e le
rondelle piane, le rondelle elastiche e i dadi.
9. Montare di nuovo i componenti rimossi ai punti dal 2 al 5 compresi.
10. Montare la sfera in corrispondenza dei fori “D” ed “E” e il portapresa in corrispondenza del foro “D” e
provvedere a fissarli utilizzando 2 bulloni M12x70(10,9), le rondelle piane e i dadi autobloccanti.
11. Fissare la struttura di traino. Bloccare l’insieme della bulloneria alle
coppie di serraggio di seguito indicate:
M10-46Nm
M12-79Nm
M12(10,9) - 117Nm
12. Verificare il serraggio di tutti i bulloni dopo i primi 1000 Km. di traino.
13. La Bosal declina ogni responsabilità per errato o imperfetto montaggio del dispositivo di traino, come
pure per uso errato o improprio dello stesso.
032061 NÁVOD KMONTÁI
1. Podle pøiloeného seznamu z ontrolovat jednotlivé souèásti taného zaøízení.
Po ud je to nezbytné, odstranit ze styèných bodù vzavazadlovém prostoru ochranný prostøede .
2. Odmontujte rezervní olo a levé a pravé zadní olo.
3. Uvolnìte zástìr y v levém a pravém podbìhu (ètyøi rouby a dvì matice).
4. Odmontujte ochranné ryty (tøemi tlaèít y) a udìlejte výøez podle detailu.
5. Odmontujte zadní pryovou úchyt u výfu u (jeden roub) a uvolnìte výfu .
6. Pøilote drá 1 vnìjí stranì levé èásti podvoz u a drá 2 vnìjí stranì pravé èásti podvoz u
a pøipevnìte drá y spolu s redu èními upínacími vlo ami 4 otvorùm B pomocí roubù
M10x110 (se závìrnými a prunými podlo ami a maticemi).
7. Vstavte redu èní upínací vlo y 3 mezi drá y a podvoze a smontujte je pomocí
roubù M12x70(10,9) (se závìrnými podlo ami a pojistnými maticemi) v otvorech A.
8. Pomocí roubù M12x40 (se závìrnými a prunými podlo ami a pojistnými maticemi) pøipevnìte
pøíèní 5 otvorùm C.
9. Vrate na místo vechny souèásti vymontované podle bodù 2 a 5.
10. Pomocí dvou roubù M12x70(10,9) (se závìrnými podlo ami a pojistnými maticemi) pøipevnìte
ulový èep otvorùm D a E a drá na zásuv u otvoru D.
11. Tané zaøízení zabezpeèit, vechny rouby. Hodnoty toèivého momentu:
M10 - 46Nm
M12 - 79Nm
M12(10,9) - 117Nm
12. Po ujetí zhruba 1000 m dotáhnout vechny rouby a matice na výe uvedené hodnoty toèivého
momentu.
13. Firma Bosal nenese zodpovìdnost za ja ou oliv závadu na výrob u zpùsobenou nesprávným zacházením
na stranì uivatele nebo osoby za terou je zodpovìdný.
