Bradley S19-310AC User manual

P.O. Box 309, Menomonee Falls, WI USA 53052-0309
PHONE 800.BRADLEY (800.272.3539) FAX [phone]
bradleycorp.com
Installation
215-163AC Rev. A; ECN 12-05-003C
© 2012 Bradley
Page 1 of 13 10/19/2012

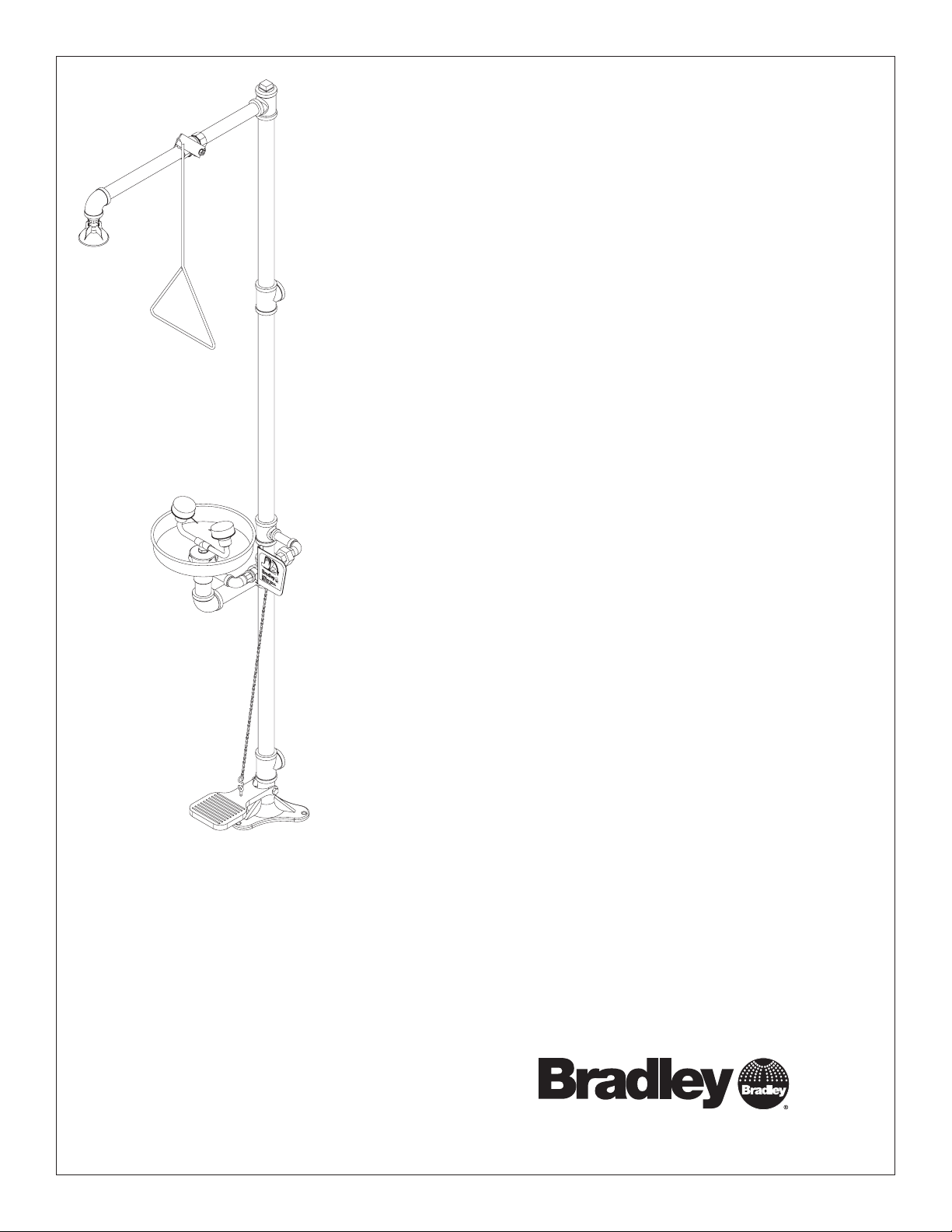

S19-310AC
Combination Drench Shower and
Eye/Face Wash
Combiné douche oculaire/faciale
Combinación de ducha de aspersión y
lavador de ojos/rostro
Table of Contents
Pre-Installation Information ....................... 2
Installation Instructions .......................... 3
Assembly of Components ........................ 4
Parts List ..................................... 5
Table des matières
Avant l’installation .............................. 6
Instructions d’installation ......................... 7
Assemblage des composantes .................... 8
Liste des pièces................................ 9
Contenido
Información previa a la instalación ................ 10
Instrucciones de instalación ..................... 11
Armado de los componentes .................... 12
Lista de piezas ............................... 13

2
S19-310AC Installation
10/19/2012 Bradley • 215-163AC Rev. A; ECN 12-05-003C
IMPORTANT
Read this installation manual completely to ensure proper installation, then file it with the
owner or maintenance department. Compliance and conformity to drain requirements and
other local codes and ordinances is the responsibility of the installer.
Separate parts from packaging and make sure all parts are accounted for before discarding
any packaging material. If any parts are missing, do not begin installation until you obtain the
missing parts.
Flush the water supply lines before beginning installation and after installation is complete.
Test the unit for leaks and adequate water flow. Main water supply to the eyewash should be
“ON” at all times. Provisions shall be made to prevent unauthorized shutoff.
The ANSI Z358.1 standard requires an uninterrupted supply of flushing fluid. Bradley plumbed
emergency fixtures require a minimum of 30 PSI (0.21 MPa) flowing pressure. Flushing fluid
should be tepid per ANSI Z358.1.
The inspection and testing results of this equipment should be recorded weekly to verify
proper operation. This equipment should be inspected annually to ensure compliance with
ANSI Z358.1.
Workers who may come in contact with potentially hazardous materials should be trained
regarding the placement and proper operation of emergency equipment per ANSI Z358.1.
For questions regarding the operation or installation of this product, visit www.bradleycorp.
com or call 1-800-BRADLEY.
Product warranties and service parts information may also be found under ”Products” on our
web site at www.bradleycorp.com.
Installation
THIS
SIDE
UP
Packing List
•
•
•
•
P.O.Box309, Menomonee Falls, WI 53051
R
TESTTHISUNIT EACHWEEK
Test-operatevalve(s) each week and sign below.
Reportany malfunctions immediately.
Ventil(e)wöchentlich im Testbetrieb prüfen, bestätigt
durchUnterschrift. Jegliche Störung sofort melden.
Date
Datum
Date
Signed
Unterschrift
Signe
Date
Date
Date Signed
Signed
Signed
DIESESGERÄT1ST WÖCHENTLICH ZU PRÜFEN.
ESSAIHEBDOMADAIRE
Testle fonctionnement des valves chaque semaine et
signeen bas. S'il y à quelque chose qui ne va pas fait
unrapport immédiatement.
P.O.BOX 309, MENOMONEE FALLS, WI 53052-0309 USA
TEL:1-800-BRADLEY FAX: [phone])
http://www.bradleycorp.com
114-051

3
Installation S19-310AC
Bradley • 215-163AC Rev. A; ECN 12-05-003C 10/19/2012
Installation
NOTICE! Avoid cleaners containing organic solvents,
alcohols, and hydrocarbons. Rinse with water
after cleaning.
Supplies Required:
• (3) ³⁄₈" floor anchors and bolts
• Teflon tape and pipe sealant
• Piping to 1¼" NPT water supply inlet and 1¼" NPT
drain outlet on unit
• Adequate supply pipe supports
• Minimum 4" (102mm) drain to accommodate 30
gallons (115 liters) per minute discharge for shower
waste
• OPTIONAL: sign-mounting hardware
Local codes may require the installation of a backflow
prevention valve to complete proper installation.
Compliance with local codes is the responsibility of the
installer. Valve must be tested annually to verify that it
is functioning properly. Backflow prevention valves are
not included with the fixture and may be supplied by the
contractor or purchased from Bradley Corporation.
Step 1: Secure base to floor
1. Install three suitable anchors (supplied by installer) for ³⁄₈"
bolts in the floor.
2. Bolt the base to the floor anchors using ³⁄₈" bolts (supplied by
installer).
Step 2: Assemble components
1. Assemble the remaining unit components as shown on page 4.
• Apply pipe sealant (by installer) to all male-threaded
pipe joints.
• Use the rubber grip pad provided or a strap wrench
around pipes when tightening to prevent marring.
Place the grip pad on the pipe, then put the wrench
over the grip pad and turn the pipe with the wrench.
• When connecting the steel chain, first connect the
chain to the “S” hook on the foot treadle. Then, with
the foot treadle raised up, straighten the chain and
connect a link to the “S” hook on the valve handle.
Make sure the chain is pulled tight. The length of chain
will vary.
• Bottom edge of the showerhead should be 86"
(2184mm) from floor.
Step 3: Connect water supply
IMPORTANT! Do not rely on Bradley’s Combination Unit
to support supply piping.
1. Connect water supply piping to 1¼" NPT inlet on unit (piping
by installer). Provide adequate supports (by installer) for
supply pipe using pipe hangers or other means.
2. Connect drain piping to 1¼" NPT drain outlet on unit (piping
by installer).
3. Hang the safety sign from the unit with the curtain hooks
provided (or mount it to the wall using sign-mounting hardware
by installer).

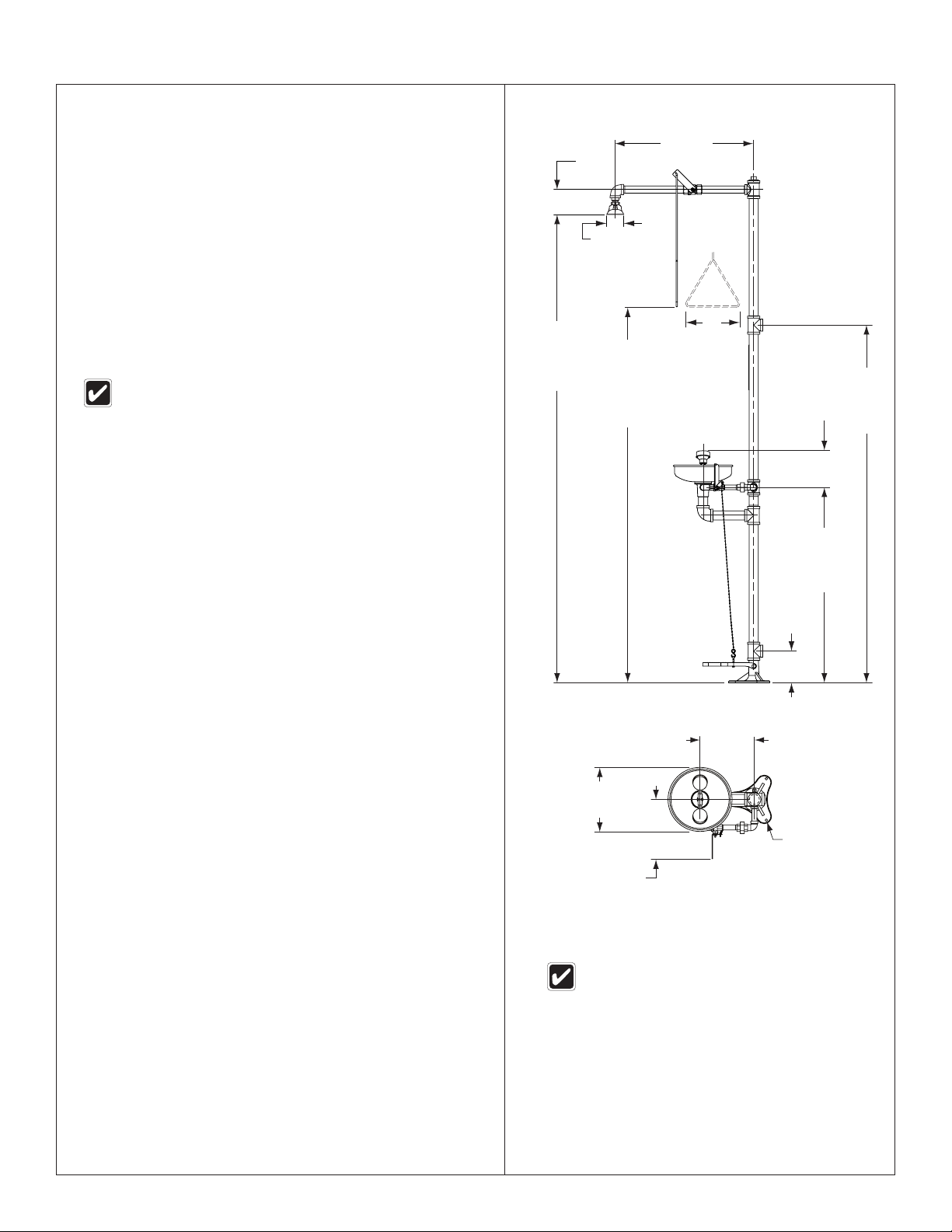

All dimensions assume standard thread
engagement. Variations in manufacturing
allow for +/- ¹⁄₈" (3mm) per threaded joint.
To find the tolerance of a dimension, add
the number of thread joints in between a
dimension and multiply it by ¹⁄₈" (3mm).
Top View From Bowl
25³⁄₈"
(645mm)
Ø 3¹⁄₁₀"
(79mm)
4½"
(114mm)
86"
(2184mm)
to Floor 68¹¹⁄₁₆"
(1745mm)
to Floor 66"
(1676mm)
to Floor
Ø 9" (229mm)
Flange with (3)
Ø ³⁄₈" (10mm)
Holes on Ø 8"
(203mm) Bolt
Circle
Ø 10¾"
(273mm)
10½"
(267mm)
9½"
(241mm)
6½"
(165mm)
36³⁄₈"
(927mm)
to Floor
9"
(229mm)
6"
(152mm)

4
S19-310AC Installation
10/19/2012 Bradley • 215-163AC Rev. A; ECN 12-05-003C

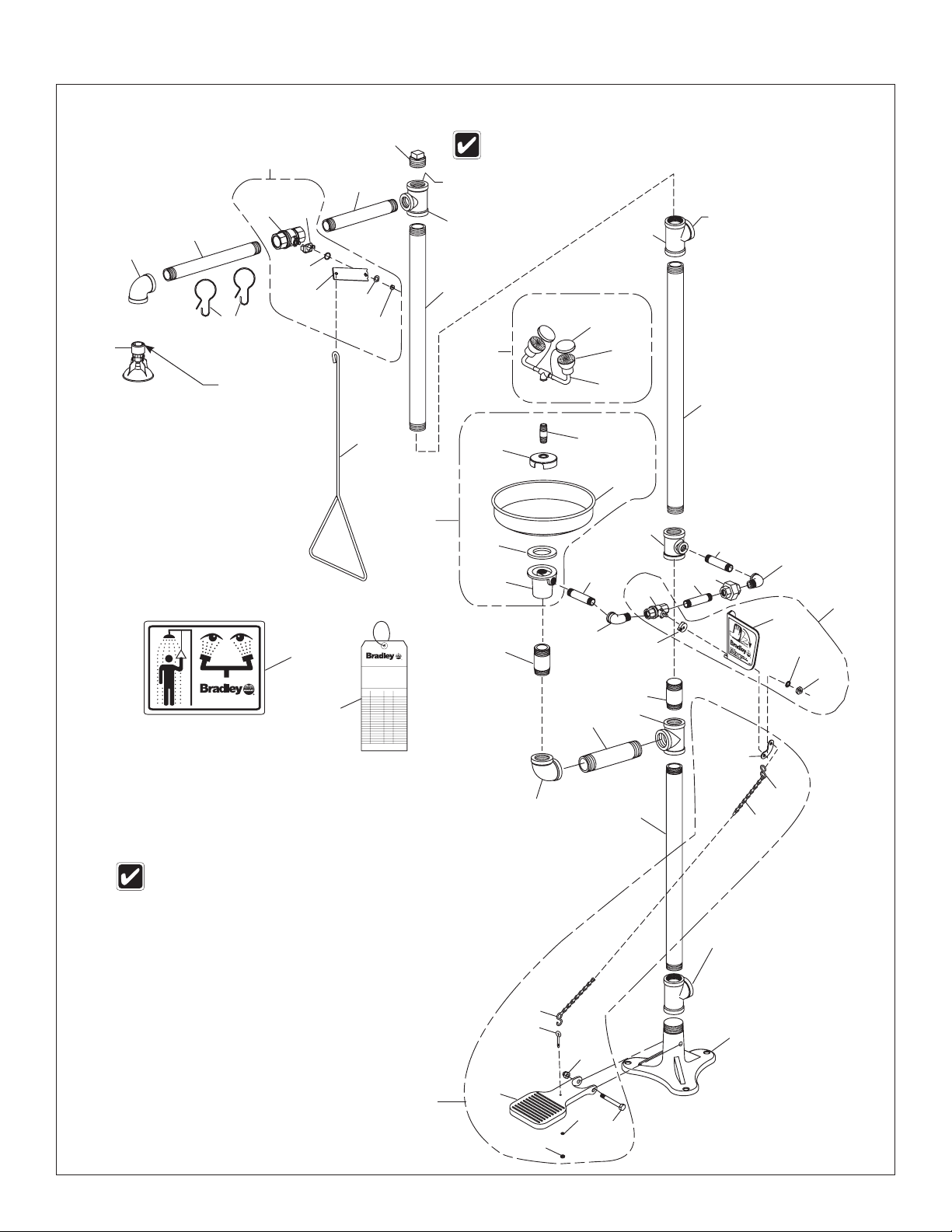

Assembly of Components
10
P.O. BOX 309, MENOMONEE FALLS,WI 53052-0309 USA
TEL:1-800-BRADLEY FA X:(262-251-5817)
http://www.bradleycorp.com
114-052
P.O. Box 309, Menomonee Falls,WI 53051
R
TESTTHIS UNIT EACH WEEK
Test-operatevalve(s) each week and sign below.
Report any malfunctions immediately.
Ventil(e)wöchentlich im Testbetrieb prüfen, bestätigt
durch Unterschrift. Jegliche Störung sofort melden.
Date
Datum
Date
Signed
Unterschrift
Signe
Date
Date
Date Signed
Signed
Signed
DIESES GERÄT 1STWÖCHENTLICH ZU PRÜFEN.
ESSAI HEBDOMADAIRE
Testle fonctionnement des valves chaque semaine et
signe en bas. S'il y à quelque chosequi ne va pas fait
un rapport immédiatement.
14
21.3
21.11
21.1
21.2
25
26.2
26.3
26.4
26.3
26.5
26.8
26.7
26.6
26.9
24
21
26
24.3
6
24.5
24.4
24.2
24.1
5
27
17
4
3
20
2
22
15
19
7
10.1
1
10.31
10.2
10.4
28
3
2
8
9
23 17
2
11
12
13
10.3
10.5
25.1
25.2
25.3
20 18
26.1
20
21.4
Items 10.1–10.5 come preassembled as Item 10.
Items 24 and 25 come preassembled.
1¼" NPT
Supply Inlet
1¼" NPT
Drain Outlet
If tee (Item 7) is used as a supply inlet,
use plug (Item 8) on tee (Item 2)
Optional 1-1/4" NPT Supply
Inlet (best for rigid support)
NOTE: Use
teflon tape
only.

5
Installation S19-310AC
Bradley • 215-163AC Rev. A; ECN 12-05-003C 10/19/2012
Parts List
Prepack S30-071 includes items 21.11, 21.2, 21.3, 21.4
Prepack S45-1789 includes items 24.2, 24.4, 24.5
Item Part No. Qty. Description
1 131-059 1 Base
2 169-727 3 Pipe Tee 1¼" NPT
3 113-006LW 2 Pipe 1¼" NPT x 22½"
4 S06-136 1 Plugged Nipple 1¼" NPT x 3"
5 169-841 1 Reducing Tee
6 113-006LC 1 Pipe 1¼" NPT x 27½"
7 169-722 1 Reducing Tee
8 169-724 1 Pipe Plug 1¼" NPT
9 113-006LL 1 Pipe 1" NPT x 9"
10 S30-059 1 Stay-Open Ball Valve Assembly
1" NPT
10.1 142-002DC 1 Lockwasher
10.2 128-129 1 Handle
10.3 S27-278 1 1" Ball Valve with Jam Nut
10.31 110-214 1 Jam Nut only
10.4 140-720 1 Stop Bracket
10.5 124-048 1 Washer, Friction
11 113-006LK 1 Pipe 1" NPT x 12"
12 169-847 1 90° Elbow 1" NPT
13 151-001 2 Curtain Hook
14 S24-188 1 Showerhead Assembly
15 128-156A 1 Pull Rod - 24" Long
16 269-915 1 Grip Pad (not shown)
17 169-025 2 Elbow ½" NPT
18 169-726 1 Union ½" Female NPT
19 113-006QX 1 Pipe 1¼" NPT x 7³⁄₃₂"
20 113-006LQ 3 Pipe 1/2" NPT x 3½"
21 S30-070 1 ½" Valve/Handle Prepack
21.1 S27-282 1 ½" Ball Valve with Jam Nut
Item Part No. Qty. Description
21.11 110-215 1 Jam Nut only
21.2 S08-336 1 Handle Assembly
21.3 142-002DA 1 Lockwasher
21.4 153-372R 1 Adapter
22 169-764 1 90° Pipe Elbow 1¼" NPT
23 113-006LE 1 Pipe Nipple 1¼" NPT x 3"
24 S90-094 1 Stainless Steel Eyewash Bowl
24.1 111-039 1 Inlet-Drain Fitting
24.2 124-028 1 Center Seal Gasket
24.3 187-053 1 Dust Cover Assembly
24.4 173-009 1 Cup Strainer
24.5 113-1150 1 Stem Pipe Assembly
25 S05-064D 1 EFW Assembly
25.1 S05-091P 1 Eye/face wash Yoke
25.2 S45-2453 1 Service Kit EFW - Black
Sprayheads
25.3 S53-063 2 Tethered Dust Cover
26 S45-572 1 HFSO Prepack
26.1 161-025 1 Hex Nut
26.2 128-136 1 Valve handle
26.3 269-646 2 “S” Hook
26.4 134-009A 1 Stainless Steel Chain
26.5 181-008 1 Treadle
26.6 160-382 1 Screw
26.7 161-140 1 Nut, Acorn
26.8 147-026 1 Eye Bolt
26.9 142-002BT 1 Lockwasher
27 114-052 1 Safety Sign
28 204-421 1 Emergency Inspection Tag

6
S19-310AC Installation
10/19/2012 Bradley • 215-163AC Rev. A; ECN 12-05-003C
IMPORTANT
Lire ce manuel d’installation dans son intégralité pour garantir une installation appropriée.
Une fois celle-ci terminée, classer ce manuel auprès du service à la clientèle ou d’entretien.
L’installateur est responsable de la conformité de l’installation aux codes pour des drain et
codes et règlements en vigueur.
Assurez-vous que toutes les pièces sont incluses dans l’emballage et qu’il n’en manque
aucune avant de jeter l’emballage. Ne commencez pas l’assemblage avant de recevoir les
pièces manquantes.
Rincez la conduite d’alimentation avant et apres l’installation. Assurez-vous que le débit d’eau
est adéquat et qu’il n’y a pas de fuites. L’alimentation principale en eau doit être toujours
OUVERTE. On devra prévoir des dispositions pour empêcher tout arrêt non autorisé.
La norme ANSI Z358.1 prévoit une alimentation ininterrompue du liquide de rinçage. Les
appareils d’urgence Bradley raccordés au réseau nécessitent une pression d’écoulement d’au
moins 30 PSI (0,21 MPa). Selon ANSI Z358.1, le liquide de rinçage doit être tiède.
Inspectez et testez cet équipement une fois par semaine pour en assurer le bon fonctionement.
Notez les dates d’inspection. Ce matériel doit être inspecté une fois par an pour assurer sa
conformité à la norme ANSI Z358.1.
Les ouvriers susceptibles d’entrer en contact avec des matières potentiellement dangereuses
doivent recevoir une formation sur la mise en place et le bon fonctionnement du matériel
d’urgence conformément à la norme ANSI Z358.1.
Pour toute question concernant le fonctionnement ou l’installation de ce produit, consulter le
site www.bradleycorp.com ou appeler le 1-800-BRADLEY.
Les garanties de produits figurent sous la rubrique « Informations techniques » sur notre site
Internet à www.bradleycorp.com.
Installation
THIS
SIDE
UP
Packing List
•
•
•
•
P.O.Box309, Menomonee Falls, WI 53051
R
TESTTHISUNIT EACHWEEK
Test-operatevalve(s) each week and sign below.
Reportany malfunctions immediately.
Ventil(e)wöchentlich im Testbetrieb prüfen, bestätigt
durchUnterschrift. Jegliche Störung sofort melden.
Date
Datum
Date
Signed
Unterschrift
Signe
Date
Date
Date Signed
Signed
Signed
DIESESGERÄT1ST WÖCHENTLICH ZU PRÜFEN.
ESSAIHEBDOMADAIRE
Testle fonctionnement des valves chaque semaine et
signeen bas. S'il y à quelque chose qui ne va pas fait
unrapport immédiatement.
P.O.BOX 309, MENOMONEE FALLS, WI 53052-0309 USA
TEL:1-800-BRADLEY FAX: [phone])
http://www.bradleycorp.com
114-051

7
Installation S19-310AC
Bradley • 215-163AC Rev. A; ECN 12-05-003C 10/19/2012
Installation
AVIS ! Éviter les nettoyants qui contiennent des solvants
organiques, de l’alcool et de l’hydrocarbure. Rincer
avec de l’eau après le nettoyage.
Equipements nécessaires :
• 3 ancrages au sol et boulons de ³⁄₈"
• Produit d’étanchéité pour tuyaux
• Tuyau d’alimentation pour branchement au raccord NPT
de 1¼" d’arrivée d’eau de l’appareil
• Supports adéquats pour la tuyauterie d’alimentation
• Tuyau de vidange de 1¼" NPT pour la douche oculaire
• Un renvoi de 4" minimum pour la douche d’urgence
assurant une capacité de vidange de 30 gal/mn (115 l/mn)
• Quincaillerie pour l’installation de l’enseigne
Les codes locaux peuvent exiger l’ installation d’une soupape
de prévention d’écoulement de retour pour réaliser une
installation appropriée. L’installateur est responsable de la
conformité aux codes locaux. La soupape doit être testée
une fois par an pour vérifier qu’elle fonctionne correctement.
Les soupapes de prévention d’écoulement de retour ne sont
pas fournies avec l’appareil et peuvent être fournies par
l’entrepreneur ou achetées auprès de Bradley Corporation.
Étape 1: Fixation de la bride au sol
1. Installez 3 ancrages (non fournis) pour vis de ³⁄₈" dans le sol.
2. Vissez la bride dans les ancrages à l’aide des vis de ³⁄₈" (non
fournies).
Étape 2 : Assemblage des composantes
1. Assemblez d’abord la douche d’urgence, puis la douche oculaire
(voir page 8).
• Mettez du produit d’étanchéité (non fourni) sur tous les
filetages mâles.
• Utilisez des tampons autour des tuyaux pour ne pas les
endommager lors du serrage. Placez le tampon sur le
tuyau puis la clé par dessus. Laissez le tampon en place,
et tournez le tuyau avec la clé.
• Le bord inférieur de la pomme de la douche d’urgence
doit se trouver à 86" (2184mm) du sol.
• Pour relier la chaîne en acier il faut d’abord la fixer au
crochet en S de la pédale. Ensuite, la pédale étant
relevée, tendez la chaîne et accrochez un maillon au
crochet en S situé sur la manette du robinet. La chaîne
doit être bien tendue. Sa longueur est variable.
Étape 3 : Raccordement de l’alimentation en eau
IMPORTANT ! Ne pas utiliser la douche d’urgence Bradley pour
supporter la tuyauterie d’alimentation.
1. Raccordez l’alimentation en eau sur l’orifice d’alimentation
de 1¼" NPT (tuyauterie non fournie). Prévoyez des supports
adéquats (non fournis) pour la tuyauterie d’alimentation.
2. Raccordez le tuyau de vidange sur l’orifice de vidange de 1¼"
NPT (tuyauterie non fournie).
3. Installer l’enseigne de sécurité au mur à l’aide de la quincaillerie
d’installation (fournie par l’installateur).
Toutes les dimensions supposent un engagement
de filetage standard. Les variations de fabrication
prévoient +/- 3,1 mm ( ¹⁄₈") par joint fileté. Pour
trouver la tolérance d’une dimension, ajouter le
nombre de joints filetés entre une dimension et le
multiplier par 3,1 mm ( ¹⁄₈").
Bride Ø 9" (229mm)
avec (3) trois trous
de Ø ³⁄₈" (10mm) sur
un de Ø 8" (203mm)
Vue supérieure
de cuvette
25³⁄₈"
(645mm)
Ø 3¹⁄₁₀"
(79mm)
4½"
(114mm)
86"
(2184mm)
du sol 68¹¹⁄₁₆"
(1745mm)
du sol 66"
(1676mm)
du sol
Ø 10¾"
(273mm)
10½"
(267mm)
9½"
(241mm)
6½"
(165mm)
6"
(152mm)
36³⁄₈"
(927mm)
du sol
9"
(229mm)

8
S19-310AC Installation
10/19/2012 Bradley • 215-163AC Rev. A; ECN 12-05-003C

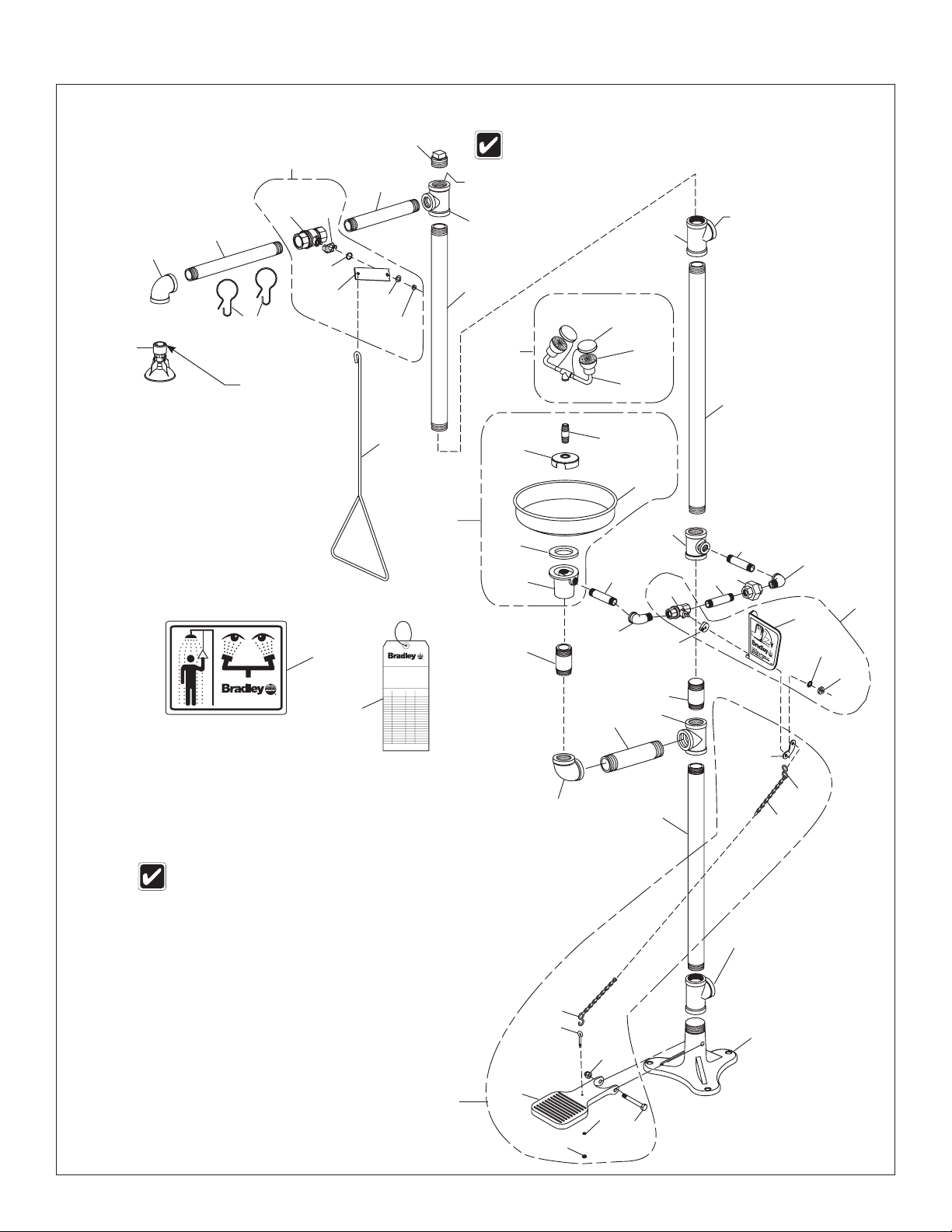

Assembage des composantes
10
P.O. BOX 309, MENOMONEE FALLS,WI 53052-0309 USA
TEL:1-800-BRADLEY FA X:(262-251-5817)
http://www.bradleycorp.com
114-052
P.O. Box 309, Menomonee Falls,WI 53051
R
TESTTHIS UNIT EACH WEEK
Test-operatevalve(s) each week and sign below.
Report any malfunctions immediately.
Ventil(e)wöchentlich im Testbetrieb prüfen, bestätigt
durch Unterschrift. Jegliche Störung sofort melden.
Date
Datum
Date
Signed
Unterschrift
Signe
Date
Date
Date Signed
Signed
Signed
DIESES GERÄT 1STWÖCHENTLICH ZU PRÜFEN.
ESSAI HEBDOMADAIRE
Testle fonctionnement des valves chaque semaine et
signe en bas. S'il y à quelque chosequi ne va pas fait
un rapport immédiatement.
14
21.3
21.11
21.1
21.2
25
26.2
26.3
26.4
26.3
26.5
26.8
26.7
26.6
26.9
24
21
26
24.3
6
24.5
24.4
24.2
24.1
5
27
17
4
3
20
2
22
15
19
7
10.1
1
10.31
10.2
10.4
28
3
2
8
9
23 17
2
11
12
13
10.3
10.5
25.1
25.2
25.3
20 18
26.1
20
21.4
Les articles 10.1–10.5 sont préassemblés tel que 10.
Les articles 24 et 25 sont préassemblés..
Alimentation
1¼" NPT
Orifice de vidange
1¼" NPT
Si le raccord en té (point nº 7) est utilisé comme orifice
d’admission, utiliser le bouchon (point nº 8) au point nº 2.
Alimentation
1¼" NPT
NOTE: Utiliser
uniquement du
ruban de
téflon.

9
Installation S19-310AC
Bradley • 215-163AC Rev. A; ECN 12-05-003C 10/19/2012
Liste des piéces
Paquet S30-071 comprend les éléments 21.11, 21.2, 21.3, 21.4
Paquet S45-1789 comprend les éléments 24.2, 24.4, 24.5
Pièce Réf. Qté. Description
1 131-059 1 Bride
2 169-727 3 Té 1¼" NPT
3 113-006LW 2 Tuyau 1¼" NPT x 22½"
4 S06-136 1 Mamelon obturé. 1¼" NPT x 3"
5 169-841 1 Té de réduction
6 113-006LC 1 Tuyau 1-1/4" NPT x 27½"
7 169-722 1 Té de réduction
8 169-724 1 Bouchon 1¼" NPT
9 113-006LL 1 Tuyau 1" NPT x 9"
10 S30-059 1 Robinet de 1" à tournant
sphérique
10.1 142-002DC 1 Rondelle de blocage
10.2 128-129 1 Manette
10.3 S27-278 1 Robinet 1" (avec écrou)
10.31 110-214 1 Écrou (seulement)
10.4 140-720 1 Support d’arrêt
10.5 124-048 1 Rondelle
11 113-006LK 1 Tuyau 1" NPT x 12"
12 169-847 1 Coude 90° de 1" NPT
13 151-001 2 Crochet
14 S24-188 1 Tête de douche
15 128-156A 1 Tige - 24"
16 269-915 1 Tampon anti dérapant (non
montré)
17 169-025 2 Coude ½" NPT
18 169-726 1 Union ½" Femelle NPT
19 113-006QX 1 Tuyau 1¼" NPT x 7-3/32"
20 113-006LQ 3 Tuyau ½" NPT x 9 cm (3½")
21 S30-070 1 Trousse robinet de ½" et
poignée
21.1 S27-282 1 Robinet ½" (avec écrou)
Pièce Réf. Qté. Description
21.11 110-215 1 Écrou (seulement)
21.2 S08-336 1 Assemblage de manette
21.3 142-002DA 1 Rondelle de blocage
21.4 153-372R 1 Adapteur
22 169-764 1 Tuyau Coude 90° 1¼" NPT
23 113-006LE 1 Mamelon de tuyau 1¼" NPT x 3"
24 S90-094 1 Récepteur en acier inoxydable
24.1 111-039 1 Raccordement d’entrée du drain
24.2 124-028 1 Joint d’etanchéité
24.3 187-053 1 Assemblage du récepteur inox
24.4 173-009 1 Filtre à tamis
24.5 113-1150 1 Tige d’alimentation
25 S05-064D 1 Lave-Yeux/visage
25.1 S05-091P 1 Assemblage de cadre
25.2 S45-2453 1 Trousse d’entretien EFW -
Diffuseurs noirs
25.3 S53-063 2 Couvercle anti-poussières
26 S45-572 1 HFSO Préemballé
26.1 161-025 1 Écrou hexagonal
26.2 128-136 1 Manette de robinet
26.3 269-646 2 Crochet en S
26.4 134-009A 1 Chaîne en acier inoxydable
26.5 181-008 1 Pédale
26.6 160-382 1 Vis
26.7 161-140 1 Écrou
26.8 147-026 1 Boulon à œil
26.9 142-002BT 1 Rondelle de blocage
27 114-052 1 Enseigne de sécurité
28 204-421 1 Etiquette d’inspection

10
S19-310AC Installation
10/19/2012 Bradley • 215-163AC Rev. A; ECN 12-05-003C
IMPORTANTE
Lea en su totalidad este manual de instalación para garantizar una instalación adecuada.
Una vez que termine la instalación, entregue este manual al propietario o al Departamento de
Mantenimiento. Es responsabilidad de quien instale el equipo cumplir con los códigos para
desagüe y otra códigos y ordenanzas locales.
Separar todas las piezas del material de embalaje y asegurarse que todas las piezas estén
incluídas antes de desechar cualquier material de embalaje. Si faltase alguna pieza, no intentar
instalar la unidad combinada Bradley hasta obtener las piezas faltantes.
Aclarar el conducto del suministro de agua antes y después de la instalación. Verificar que no
haya fugas y que el flujo de agua sea adecuado. El suministro principal de agua a la unidad
debe estar siempre en posición “ON” (abierto). Se deben tomar medidas a fin de evitar el corte
no autorizado del suministro.
La norma ANSI Z358.1 exige un suministro ininterrumpido de líquido de limpieza. Los equipos
de emergencia con tuberías de Bradley requieren una presión de flujo mínima de 0,21 MPa (30
PSI). El líquido de limpieza debe estar tibio en conformidad con la norma ANSI Z358.1.
Este equipo se debe inspeccionar, probar y anotar semanalmente para mantener un
funcionamiento adecuado. Se debe revisar este equipo anualmente para asegurarse de que
cumpla con la norma ANSI Z358.1.
Los trabajadores que puedan tener contacto con materiales potencialmente peligrosos deben
recibir capacitación sobre la ubicación y operación adecuada de los equipos de emergencia
en conformidad con la norma ANSI Z358.1.
Para consultas sobre la operación o instalación de este producto, visite www.bradleycorp.com
o llame al 1-800-BRADLEY.
Las garantías del producto se pueden encontrar en “Información del producto” o en nuestro
sitio Web, www.bradleycorp.com.
Installation
THIS
SIDE
UP
Packing List
•
•
•
•
P.O.Box309, Menomonee Falls, WI 53051
R
TESTTHISUNIT EACHWEEK
Test-operatevalve(s) each week and sign below.
Reportany malfunctions immediately.
Ventil(e)wöchentlich im Testbetrieb prüfen, bestätigt
durchUnterschrift. Jegliche Störung sofort melden.
Date
Datum
Date
Signed
Unterschrift
Signe
Date
Date
Date Signed
Signed
Signed
DIESESGERÄT1ST WÖCHENTLICH ZU PRÜFEN.
ESSAIHEBDOMADAIRE
Testle fonctionnement des valves chaque semaine et
signeen bas. S'il y à quelque chose qui ne va pas fait
unrapport immédiatement.
P.O.BOX 309, MENOMONEE FALLS, WI 53052-0309 USA
TEL:1-800-BRADLEY FAX: [phone])
http://www.bradleycorp.com
114-051

11
Installation S19-310AC
Bradley • 215-163AC Rev. A; ECN 12-05-003C 10/19/2012
Todas las dimensiones asumen el enganche
de rosca estándar. Las variaciones en la
fabricación permiten +/- 3,1 mm ( ¹⁄₈") por
junta roscada. Para encontrar la tolerancia
de una dimensión, agregue el número de
juntas roscadas entre una dimensión y
multiplíquelo por 3,1 mm ( ¹⁄₈").
Instalación
¡AVISO! Evite los limpiadores que contengan solventes
orgánicos, alcoholes e hidrocarburos. Enjuague con
agua después de limpiar.
Materiales necesarios:
• (3) anclas para el piso y pernos de ³⁄₈"
• Sellador de tubería
• Tubería a la entrada de suministro de agua NPT de 1¼"
• Apoyos de tubería de suministro adecuados
• Tubería a la salida del desagüe NPT a 1¼" para el
mecanismo del lavado de los ojos en la unidad
• Desagüe mínimo de 4" para acomodar la descarga de 30
galones por minuto del desprendimiento de la ducha
• Tornillería para montar el aviso de seguridad
Los códigos locales pueden exigir la instalación de una válvula
de prevención de contraflujo para completar la instalación
correcta. La conformidad con los códigos locales es de
responsabilidad del instalador. La válvula se debe probar
anualmente para verificar que funcione de manera correcta.
Las válvulas de prevención de contraflujo no se incluyen con el
accesorio y las puede proporcionar el contratista o las puede
comprar en Bradley Corporation.
Paso 1: Fijar la base al piso
1. Instalar en el piso tres anclas adecuadas (suministradas por el
instalador) para pernos de ³⁄₈".
2. Empernar la base a las anclas del piso usando pernos de ³⁄₈"
(suministrados por el instalador).
Paso 2: Montar los componentes
1. Montar primero los componentes de la ducha de alto flujo y luego
montar los componentes del mecanismo para el lavado de los ojos
(página 12).
• Aplicar sellador de tubería (suministrada por el instalador) a
todas las juntas de tubería de rosca macho.
• Usar una almohadilla de agarre alrededor de la tubería
al apretar para evitar estropearla. Colocar la almohadilla
de agarre en la tubería y entonces poner la llave sobre la
almohadilla . Con la almohadilla de agarre colocada, girar la
tubería con una llave.
• El borde inferior del cabezal rociador debe quedar a 86"
(2184mm) del piso.
• Al colocar la cadena de acero, connectar primero la cadena
al gancho “S” del pedal. Entonces, con el pedal levantado,
enderezar la cadena y connectar un enlace al gancho “S”
en la manija de la válvula. Aseguarse de que la cadena de
acero esté bien estirada. El largo de la cadena a usar varía.
Paso 3: Conectar el suministro de agua
¡IMPORTANTE! No contar con la unidad combinada Bradley para
sostener la tubería de suministro.
1. Conectar la tubería de suministro de agua a la entrada NPT de
1¼" (tubería suministrada por el instalador). Proveer los soportes
adecuados (suministrados por el instalador) para la tubería de
suministro usando ganchos para tubería u otros medios.
2. Conectar la tubería de desagüe a la salida de desagüe NPT de
1¼" (tubería suministrada por el instalador).
3. Fije el aviso de seguridad a la pared, usando tornillería adecuada
(proporcionada por el instalador).
Brida de Ø 9"
(229mm) con (3)
orificios de Ø ³⁄₈"
(10mm) en un
circulo de perno de
Ø 8" (203mm)
Vista superior desde
el tazón de fuente
25³⁄₈"
(645mm)
Ø 3¹⁄₁₀"
(79mm)
4½"
(114mm)
86"
(2184mm)
al piso 68¹¹⁄₁₆"
(1745mm)
al piso 66"
(1676mm)
al piso
Ø 10¾"
(273mm)
10½"
(267mm)
9½"
(241mm)
6½"
(165mm)
6"
(152mm)
36³⁄₈"
(927mm)
al piso
9"
(229mm)

12
S19-310AC Installation
10/19/2012 Bradley • 215-163AC Rev. A; ECN 12-05-003C
Armado de los componentes
10
P.O. BOX 309, MENOMONEE FALLS,WI 53052-0309 USA
TEL:1-800-BRADLEY FA X:(262-251-5817)
http://www.bradleycorp.com
114-052
P.O. Box 309, Menomonee Falls,WI 53051
R
TESTTHIS UNIT EACH WEEK
Test-operatevalve(s) each week and sign below.
Report any malfunctions immediately.
Ventil(e)wöchentlich im Testbetrieb prüfen, bestätigt
durch Unterschrift. Jegliche Störung sofort melden.
Date
Datum
Date
Signed
Unterschrift
Signe
Date
Date
Date Signed
Signed
Signed
DIESES GERÄT 1STWÖCHENTLICH ZU PRÜFEN.
ESSAI HEBDOMADAIRE
Testle fonctionnement des valves chaque semaine et
signe en bas. S'il y à quelque chosequi ne va pas fait
un rapport immédiatement.
14
21.3
21.11
21.1
21.2
25
26.2
26.3
26.4
26.3
26.5
26.8
26.7
26.6
26.9
24
21
26
24.3
6
24.5
24.4
24.2
24.1
5
27
17
4
3
20
2
22
15
19
7
10.1
1
10.31
10.2
10.4
28
3
2
8
9
23 17
2
11
12
13
10.3
10.5
25.1
25.2
25.3
20 18
26.1
20
21.4
Los artículos del 10.1 al 10.5 vienen
previamente montados como Artículo 10.
Los artículos del 24 y 25 vienen
previamente montados.
Entrada de
suministro
1¼" NPT
Salida de drenado
1¼" NPT
Si el acoplamiento en T se usa como entrada,
utilizar el tapón artículo Nº 2.
Entrada de
suministro
1¼" NPT
NOTA: Usar
cinta de teflon
solamente.

13
Installation S19-310AC
Bradley • 215-163AC Rev. A; ECN 12-05-003C 10/19/2012
Lista de piezas
Paquete S30-071 incluye art. 21.11, 21.2, 21.3, 21.4
Paquete S45-1789 incluye art. 24.2, 24.4, 24.5
Art. Pieza N° Cant Descripción
1 131-059 1 Base
2 169-727 3 Tubo en T NPT de 1¼"
3 113-006LW 1 Tubo NPT de 1¼" x 22½"
4 S06-136 1 Tubo de empalme de rosca
macho
5 169-841 1 T de reducción
6 113-006LC 1 Tubo NPT de 1¼" x 27½"
7 169-722 1 T de reducción
8 169-724 1 Tapón
9 113-006LL 1 Tub. NPT de 1" x 9"
10 S30-059 1 Válvula de flotador NPT de 1"
10.1 142-002DC 1 Rondana de securidad
10.2 128-129 1 Manija
10.3 S27-278 1 Válvula de flotador de 1" (con
tuerca)
10.31 110-214 1 Tuerca (solamente)
10.4 140-720 1 Soporte de tope
10.5 124-048 1 Rondana
11 113-006LK 1 Tubo NPT de 1" x 12"
12 169-847 1 Codo NPT de 90° de 1"
13 151-001 2 Gancho
14 S24-188 1 Conjunto de cabezal rociador
15 128-156A 1 Varilla de tiro
16 269-915 1 Almohadilla de agarre
preempaquetada
17 169-025 2 Codo NPT de 1/2"
18 169-726 1 Unión NPT hembra de ½"
19 113-006QX 1 Tubo NPT de 1¼" x 7³⁄₃₂"
20 113-006LQ 3 Tubo NPT x 3½"
21 S30-070 1 Conjunto de válvula de bola y
manija
21.1 S27-282 1 Válvula de bola de ½" (con
tuerca)
21.11 110-215 1 Tuerca (solamente)
Art. Pieza N° Cant Descripción
21.2 S08-336 1 Conjunto de la manilla
21.3 142-002DA 1 Contratuerca
21.4 153-372R 1 Adaptador
22 169-764 1 Codo NPT de 90° de 1¼"
23 113-006LE 1 Tubo de empalme 1¼" NPT x 3"
24 S90-094 1 Conj. del recipiente de acero
inoxidable
24.1 111-039 1 Conex. de entrada de desagüe
24.2 124-028 1 Junta del sello central
24.3 187-053 1 Receptor de lavado de los ojos
24.4 173-009 1 Coladera
24.5 113-1150 1 Conjunto tub. de suministro
25 S05-064D 1 Conjunto del lavado de acero
inox
25.1 S05-091P 1 Guía del lavado de los ojos
25.2 S45-2453 1 Kit de mantenimiento para
lavado de ojos y cara: Boquillas
rociadoras negras
25.3 S53-063 2 Cubiertas contra el polvo con
ligaduras
26 S45-572 1 Preempaquetado de HFSO
26.1 161-025 1 Tuerca hexagonal
26.2 128-136 1 Manija de la válvula
26.3 269-646 2 Gancho en “S”
26.4 134-009A 1 Cadena de acero inoxidable
26.5 181-008 1 Pedal
26.6 160-382 1 Tornillo
26.7 161-140 1 Tuerca
26.8 147-026 1 Perno de ojo
26.9 142-002BT 1 Rondana de seguridad
27 114-052 1 Letero de seguridad
28 204-421 1 Etiqueta de emergencia
