Bradley S19274HWR User manual

Installation
P.O. Box 309
Menomonee Falls, WI 53052 USA
800 BRADLEY (800 272 3539)
[phone]
bradleycorp.com
215-1408 Rev. T; ECN 18-05-005
© 2018 Bradley
Page 1 of 32 4/23/2018
Deck-mounted eyewash (S19-270HD) is shown.
Wall-mounted eyewash (S19-270HW) is similar.
Une douche oculaire qui est montée au comptoir (S19-270HD) est montrée.
Une douche oculaire qui est montée au mur (S19-270HW) est similaire.
Se muestra una lavador de ojos que se monta a la mostrador (S19-270HD).
Un lavador de ojos que se monta a la mostrador (S19-270HW) es similar.
S19-270HD, S19-270HW,
S19-270JD, S19-270JW,
S19274HD, S19274HDR,
S19274HW, S19274HWR,
S19274JD, S19274JW
Swing-Down Eyewash and Eye/Face Wash Units,
Wall and Deck Mount
Douche oculaire et oculaire/faciale activée par
bras mobile, support de mur ou de comptoir
Lavador de ojos y de ojos/rostro activado
por brazo oscilante, montaje de la pared o de
mostrador
Deck-mounted eye/face wash (S19-270JD) is shown.
Wall-mounted eye/face wash (S19-270JW) is similar.
Une douche oculaire/faciale qui est montée au comptoir (S19-270JD) est montrée.
Une douche oculaire/faciale qui est montée au mur (S19-270JW) est similaire.
Se muestra una lavador de ojos/rostro que se monta a la mostrador (S19-270JD).
Un lavador de ojos/rostro que se monta a la mostrador (S19-270JW) es similar.
Deck-mounted Halo™ eyewash (S19274HD) is shown.
Deck-mounted Halo™ eyewash (S19274HDR) is similar.
Wall-mounted Halo™ eyewash (S19274HW) is similar.
Wall-mounted Halo™ eyewash (S19274HWR) is similar.
Une douche oculaire Halo™ qui est montée au comptoir
(S19274HD) est montrée. Une douche oculaire Halo™
qui est montée au comptoir (S19274HDR) est similaire.
Une douche oculaire Halo™ qui est montée au mur
(S19274HW) est similaire. Une douche oculaire Halo™
qui est montée au mur (S19274HWR) est similaire.
Se muestra una lavador de ojos Halo™ que se monta a
la mostrador (S19274HD). una lavador de ojos Halo™
que se monta a la mostrador (S19274HDR) es similar.
Un lavador de ojos Halo™ que se monta a la mostrador
(S19274HW) es similar. Un lavador de ojos Halo™ que
se monta a la mostrador (S19274HWR) es similar.
Deck-mounted Halo™ eye/face wash (S19274JD) is shown.
Wall-mounted Halo™ eye/face wash (S19274JW) is similar.
Une douche oculaire/faciale Halo™ qui est montée au comptoir (S19274JD) est montrée.
Une douche oculaire/faciale Halo™ qui est montée au mur (S19274JW) est similaire.
Se muestra una lavador de ojos/rostro Halo™ que se monta a la mostrador (S19274JD).
Un lavador de ojos/rostro Halo™ que se monta a la mostrador (S19274JW) es similar.

2
S19-270HD, -270HW, -270JD, -270JW, 274HD, 274HDR, 274HW, 274HWR, 274JD, 274JW Installation
4/23/2018 Bradley • 215-1408 Rev. T; ECN 18-05-005
Table of Contents
Pre-Installation Information ..................................................................3
S19-270HD, S19-270HW, S19274HD, S19274HDR, S19274HW, S19274HWR Dimensions ...............4
S19-270JD, S19-270JW, S19274JD, S19274JW Dimensions .......................................5
Installation ...............................................................................6
S19-270HD, S19-270HW Assembly of Components...............................................7
S19274HD, S19274HDR, S19274HW, S19274HWR Assembly of Components .........................8
S19-270HD, S19-270HW, S19274HD, S19274HW Parts List........................................9
S19-270JD, S19-270JW Assembly of Components ..............................................10
S19274JD, S19274JW Assembly of Components ...............................................11
S19-270JD, S19-270JW, S19274JD, S19274JW Parts List ........................................12
Table des matières
Avant l’installation ........................................................................13
S19-270HD, S19-270HW, S19274HD, S19274HDR, S19274HW, S19274HWR Dimensions ..............14
S19-270JD, S19-270JW, S19274JD, S19274JW Dimensions ......................................15
Installation ..............................................................................16
S19-270HD, S19-270HW Assemblage des composantes..........................................17
S19274HD, S19274HDR, S19274HW, S19274HWR Assemblage des composantes ....................18
S19-270HD, S19-270HW, S19274HD, S19274HW liste des pièces ..................................19
S19-270JD, S19-270JW Assemblage des composantes ..........................................20
S19274JD, S19274JW Assemblage des composantes ...........................................21
S19-270JD, S19-270JW, S19274JD, S19274JW liste des pièces ...................................22
Contenido
Información previa a la instalación ...........................................................23
S19-270HD, S19-270HW, S19274HD, S19274HDR, S19274HW, S19274HWR Dimensiones .............24
S19-270JD, S19-270JW, S19274JD, S19274JW Dimensiones .....................................25
Instalación ..............................................................................26
S19-270HD, S19-270HW Armado de los componentes ...........................................27
S19274HD, S19274HDR, S19274HW, S19274HWR Armado de los componentes......................28
S19-270HD, S19-270HW, S19274HD, S19274HW lista de piezas...................................29
S19-270JD, S19-270JW Armado de los componentes ............................................30
S19274JD, S19274JW Armado de los componentes .............................................31
S19-270JD, S19-270JW, S19274JD, S19274JW lista de piezas ....................................32

3
Installation S19-270HD, -270HW, -270JD, -270JW, 274HD, 274HDR, 274HW, 274HWR, 274JD, 274JW
Bradley • 215-1408 Rev. T; ECN 18-05-005 4/23/2018
WARNING
Flush the water supply lines before beginning installation and after installation is complete. Test the unit for
leaks and adequate water flow. Main water supply to the eyewash should be “ON” at all times. Provisions
shall be made to prevent unauthorized shutoff.
CAUTION
Emergency equipment must be supplied with tepid water (60°F to 100°F/15.6°C to 37.8°C). Any prolonged
exposure to near freezing water affects the body's ability to maintain body temperature, increasing the risk of
hypothermia.
NOTICE
Before installing this product, ensure that there are adequate clearances around the product and activation of
the product does not interfere with other products or obstructions.
Avoid cleaners containing organic solvents, alcohols and hydrocarbons. Rinse with water after cleaning.
IMPORTANT
The installation and location of all safety drench showers, eye and eye/face washes must comply with the
requirements of ANSI/ISEA Z358.1.
Read this installation manual completely to ensure proper installation, then file it with the owner or
maintenance department. Compliance and conformity to drain requirements and other local codes and
ordinances is the responsibility of the installer.
Separate parts from packaging and make sure all parts are accounted for before discarding any packaging
material. If any parts are missing, do not begin installation until you obtain the missing parts.
The ANSI/ISEA Z358.1 standard requires an uninterrupted supply of flushing fluid. Bradley plumbed
emergency fixtures require a minimum of 30 PSI (0.21MPa) flowing pressure.
Self-closing spring-loaded valves are not UL classified to ANSI/ISEA Z358.1.
Weekly activation must be conducted on all plumbed emergency equipment to ensure a suitable flushing
fluid supply is present and any sediment build-up in the supply line is cleared. Emergency equipment should
be inspected monthly to address any maintenance issues ensuring the equipment is in good operating
condition and that there are no signs of wear.
Workers who may come in contact with potentially hazardous materials should be trained regarding the
placement and proper operation of emergency equipment per ANSI/ISEA Z358.1.
For questions regarding the operation or installation of this product, visit www.bradleycorp.com or call
800-BRADLEY (272.3539).
Product warranties and parts information may also be found under ”Products” on our web site at
bradleycorp.com.
Supplies Required:
• Piping to ½" NPT water supply inlet on unit
• Pipe sealant
• Sign-mounting hardware
Local codes may require the installation of a backflow
prevention valve to complete proper installation.
Compliance with local codes is the responsibility of the
installer. Valve must be tested annually to verify that it
is functioning properly. Backflow prevention valves are
not included with the fixture and may be supplied by
the contractor or purchased from Bradley Corporation.

4
S19-270HD, -270HW, -270JD, -270JW, 274HD, 274HDR, 274HW, 274HWR, 274JD, 274JW Installation
4/23/2018 Bradley • 215-1408 Rev. T; ECN 18-05-005
11¹⁄₈" (283mm) - S19-274HD, S19274HW
9³⁄₈" (238mm) - S19274HDR, S19274HWR
Ø ³⁄₁₆"
1¼"
(32mm)
Ø ⁷⁄₈"
¼"
(6mm)
2¼"
(57mm) 2"
(51mm)
4"
(102mm)
2³⁄₈"
(60mm)
2³⁄₈"
(60mm)
Mounting Pattern
Off
On
1³⁄₈"
(35mm)
Max.

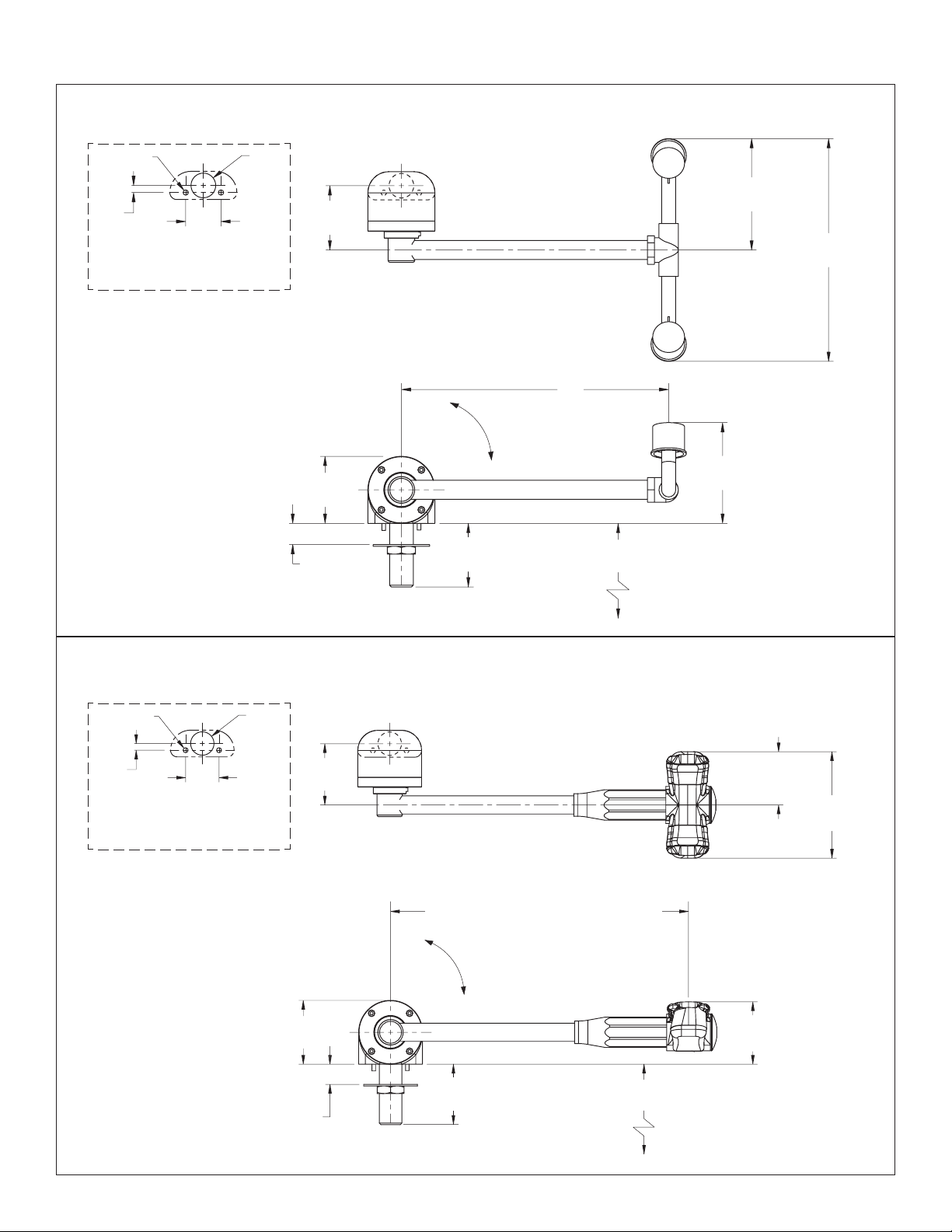

Dimensions — S19-270HD, S19-270HW (deck-mounted unit shown)
9½"
(241mm)
Dimensions — S19274HD, S19274HDR, S19274HW, S19274HWR (deck-mounted unit shown)
Ø ³⁄₁₆"
1¼"
(32mm)
Ø ⁷⁄₈"
¼"
(6mm) 2¼"
(57mm)
3¹⁵⁄₁₆"
(100mm)
7⁷⁄₈"
(200mm)
3⁵⁄₈"
(92mm)
2³⁄₈"
(60mm)
Mounting Pattern
Off
On
1³⁄₈"
(35mm)
Max.
Deck or Wall
Deck or Wall
29³⁄₈"–41³⁄₈" (746mm–1051mm)
to finished floor
30⁵⁄₈"–42⁵⁄₈" (778mm–1083mm)
to finished floor
2"
(51mm)
2"
(51mm)

5
Installation S19-270HD, -270HW, -270JD, -270JW, 274HD, 274HDR, 274HW, 274HWR, 274JD, 274JW
Bradley • 215-1408 Rev. T; ECN 18-05-005 4/23/2018
Dimensions — S19-270JD, S19-270JW (deck-mounted unit shown)
9½"
(241mm)
Ø ³⁄₁₆"
1¼"
(32mm)
Ø ⁷⁄₈"
¼"
(6mm)
2¼"
(57mm)
4"
(102mm)
8"
(203mm)
5"
(127mm)
2³⁄₈"
(60mm)
1³⁄₈"
(35mm)
Max.
Mounting Pattern
Off
On
Ø ³⁄₁₆"
1¼"
(32mm)
Ø ⁷⁄₈"
¼"
(6mm) 2¼"
(57mm)
3¾"
(95mm)
7½"
(191mm)
3"
(76mm)
2³⁄₈"
(60mm)
Mounting Pattern
Off
On
1³⁄₈"
(35mm)
Max.
Dimensions — S19274JD, S19274JW (deck-mounted unit shown)
11¹⁄₈"
(283mm)
Deck or Wall
Deck or Wall
28"–40" (711mm–1016mm)
to finished floor
30"–42" (762mm–1067mm)
to finished floor
2"
(51mm)
2"
(51mm)

6
S19-270HD, -270HW, -270JD, -270JW, 274HD, 274HDR, 274HW, 274HWR, 274JD, 274JW Installation
4/23/2018 Bradley • 215-1408 Rev. T; ECN 18-05-005
Installation

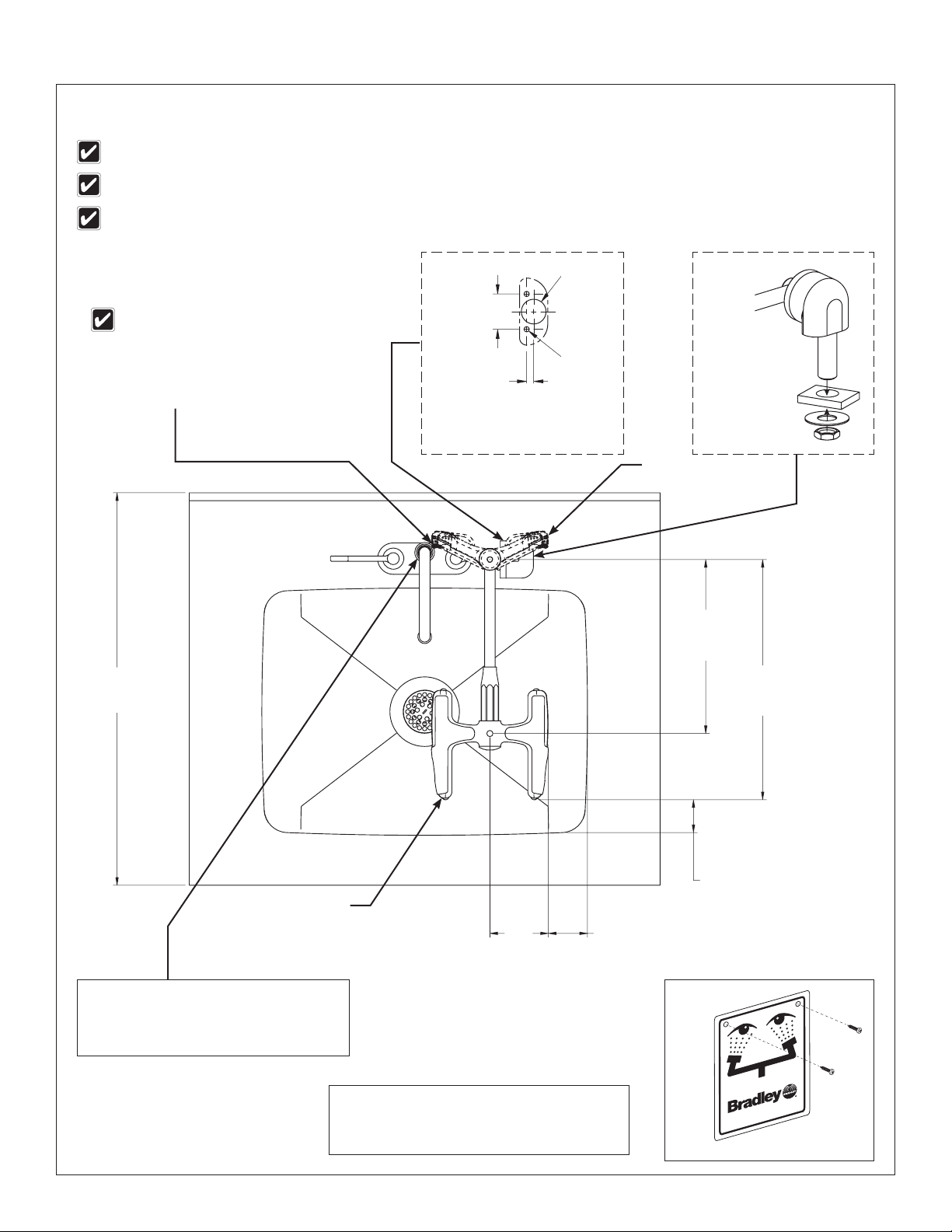

Halo eye/face wash unit is shown on a sample 25" (635mm) deck. Other units are similar.
Minimum dimensions necessary to contain splashing from Halo units are shown.
Apply pipe sealant (supplied by installer) to all male-threaded pipe joints. The top of the eyewash heads should be positioned
a minimum of 33" (838mm) and a maximum of 45" (1143mm) from the floor and 6" (152mm) from the nearest obstruction.
25"
(635mm)
11¹⁄₈"
(283mm)
Ref.
2¹⁄₈"
(54mm)
Min.
15¼"
(387mm)
Ref.
3¾"
(95mm)
Ref.
2½"
(64mm)
Min.
Ø ³⁄₁₆"
1¼"
(32mm)
Ø ⁷⁄₈"
¼"
(6mm)
Deck Mounting Pattern.
Drill (3) holes as shown.
A
Deck
B
P.O.BOX 309,MENOMONEE FALLS, WI 53052-0309 USA
TEL:1-800-BRADLEY FAX: [phone])
http://www.bradleycorp.com
114-051
D
To
Wall
Connect the water supply using
piping (supplied by installer) with
½" NPT female threaded end.
C
Slowly open the water
supply lines to relieve air
and pressurize the valve.
Test the unit for leaks
and adequate flow.
E
Proper faucet shank/handle
clearance and recommended
minimum splash containment
dimensions must be considered
when selecting the desired
location for mounting.
"OFF" Position
"ON" Position

7
Installation S19-270HD, -270HW, -270JD, -270JW, 274HD, 274HDR, 274HW, 274HWR, 274JD, 274JW
Bradley • 215-1408 Rev. T; ECN 18-05-005 4/23/2018

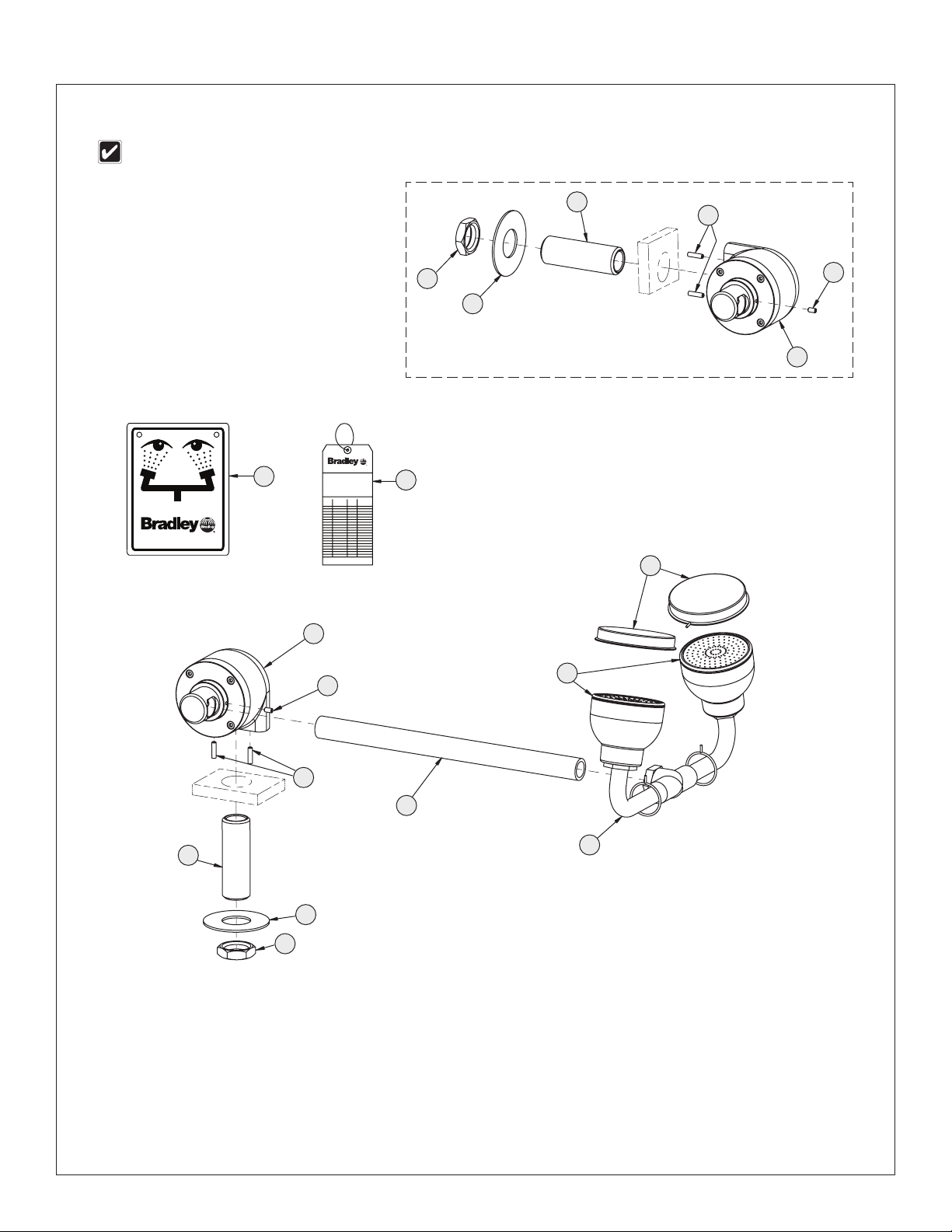

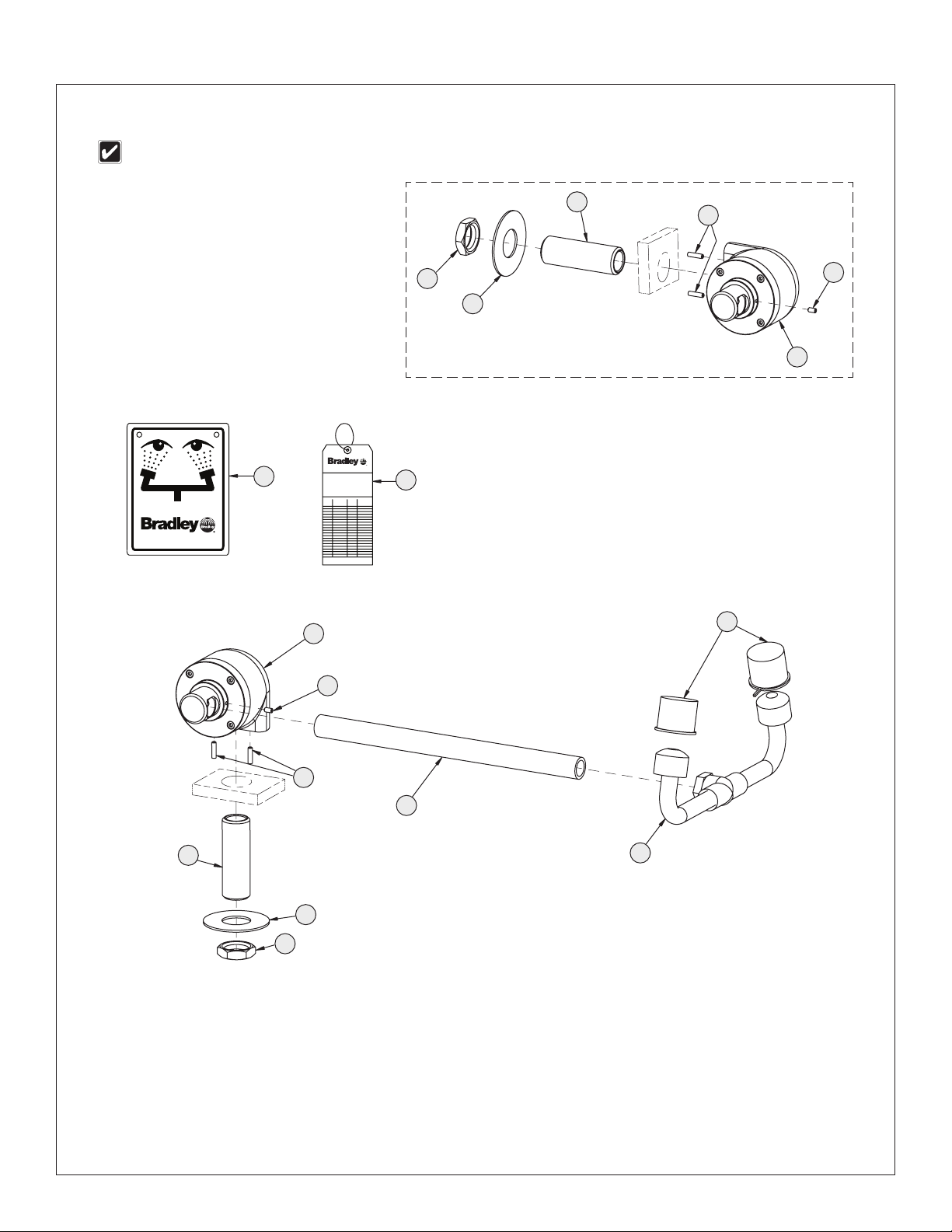

Assembly of Components —S19-270HD, S19-270HW
P.O. Box 309, Menomonee Falls, WI 53051
R
TEST THIS UNIT EACH WEEK
Test-operate valve(s) each week and sign below.
Report any malfunctions immediately.
Ventil(e) wöchentlich im Testbetrieb prüfen, bestätigt
durch Unterschrift. Jegliche Störung sofort melden.
Date
Datum
Date
Signed
Unterschrift
Signe
Date
Date
Date Signed
Signed
Signed
DIESES GERÄT 1ST WÖCHENTLICH ZU PRÜFEN.
ESSAI HEBDOMADAIRE
Test le fonctionnement des valves chaque semaine et
signe en bas. S'il y à quelque chose qui ne va pas fait
un rapport immédiatement.
bradleycorp.com
114-051
1
2
14
13
15
16
19
21
23
30 31
Shown in the "ON" position.
1
2
14
15
16
S19-270HW Wall-Mount
Eyewash Base shown
Base is rotated ¼ turn
Wall
Deck
13

8
S19-270HD, -270HW, -270JD, -270JW, 274HD, 274HDR, 274HW, 274HWR, 274JD, 274JW Installation
4/23/2018 Bradley • 215-1408 Rev. T; ECN 18-05-005
Assembly of Components —S19274HD, S19274HDR, S19274HW, S19274HWR
P.O. Box 309, Menomonee Falls, WI 53051
R
TEST THIS UNIT EACH WEEK
Test-operate valve(s) each week and sign below.
Report any malfunctions immediately.
Ventil(e) wöchentlich im Testbetrieb prüfen, bestätigt
durch Unterschrift. Jegliche Störung sofort melden.
Date
Datum
Date
Signed
Unterschrift
Signe
Date
Date
Date Signed
Signed
Signed
DIESES GERÄT 1ST WÖCHENTLICH ZU PRÜFEN.
ESSAI HEBDOMADAIRE
Test le fonctionnement des valves chaque semaine et
signe en bas. S'il y à quelque chose qui ne va pas fait
un rapport immédiatement.
bradleycorp.com
114-051
Shown in the "ON" position.
1
2
14
13
15
16
19
23
22
25
Deck
21
29
27 26
20
28
30 31
Prepack S65-339 includes items 26, 27, 28
Prepack S88-068 includes items 25, 26, 27, 28
25
26
27 28
Eyewash Cover Prepack
S45-2675 includes items
22 and 23
23
22
22
1
2
14
15
16
S19274HW, S19274HWR
Wall-Mount Eyewash Base
shown. Base is rotated ¼ turn
Wall 13

9
Installation S19-270HD, -270HW, -270JD, -270JW, 274HD, 274HDR, 274HW, 274HWR, 274JD, 274JW
Bradley • 215-1408 Rev. T; ECN 18-05-005 4/23/2018
Parts List —S19274HD, S19274HDR, S19274HW, S19274HWR
Parts List —S19-270HD, S19-270HW
1 N/A 1 Valve not available for service; must
replace complete fixture.
2 160-473 1 Screw, Set
13 160-474 2 Screw, Set
14 113-514 1 Shank, ½" x 2½"
15 142-002CB 1 Washer, Flat ⁷⁄₈" x 2"
16 110-115 1 Nut, Brass ½"-14 NPSM
19 113-1075 1 Pipe, ³⁄₈" x 9" Chrome Red Brass
21 S05-092 1 Eyewash Yoke 90°
23 107-371 2 Tethered Dust Cover
30 114-051 1 Safety Sign
31 204-421 1 Emergency Inspection Tag
Item Part No. Qty Description Item Part No. Qty Description
1 N/A 1 Valve not available for service; must
replace complete fixture.
2 160-473 1 Screw, Set
13 160-474 2 Screw, Set
14 113-514 1 Shank, ½" x 2½"
15 142-002CB 1 Washer, Flat ⁷⁄₈" x 2"
16 110-115 1 Nut, Brass ½"-14 NPSM
19 113-1227 1 Pipe, ³⁄₈" x 7¼" Chrome Red Brass
(S19274HD, S19274HW)
19 113-1236 1 Pipe, ³⁄₈" x 5½" Chrome Red Brass
(S19274HDR, S19274HWR)
20 171-006 1 Body, Mount ³⁄₈" NPT Female
21 S05-190 1 Sprayhead Ass'y Eyewash (includes)
22 in service kit 2 Pivot Pin
23 in service kit 2 Flip Cover, Eyewash
25 115-158 1 Cap
26 125-157 2 O-Ring
27 125-175 1 Flow Control
28 S65-340 1 Screen (incl. 3 per pack)
29 160-500 1 Screw, Weep
30 114-051 1 Safety Sign
31 204-421 1 Emergency Inspection Tag
Item Part No. Qty Description Item Part No. Qty Description

10
S19-270HD, -270HW, -270JD, -270JW, 274HD, 274HDR, 274HW, 274HWR, 274JD, 274JW Installation
4/23/2018 Bradley • 215-1408 Rev. T; ECN 18-05-005
Assembly of Components —S19-270JD, S19-270JW
Shown in the "ON" position.
1
2
14
15
16
S19-270JW Wall-Mount
Eyewash Base shown
Base is rotated ¼ turn
Wall 13
P.O. Box 309, Menomonee Falls, WI 53051
R
TEST THIS UNIT EACH WEEK
Test-operate valve(s) each week and sign below.
Report any malfunctions immediately.
Ventil(e) wöchentlich im Testbetrieb prüfen, bestätigt
durch Unterschrift. Jegliche Störung sofort melden.
Date
Datum
Date
Signed
Unterschrift
Signe
Date
Date
Date Signed
Signed
Signed
DIESES GERÄT 1ST WÖCHENTLICH ZU PRÜFEN.
ESSAI HEBDOMADAIRE
Test le fonctionnement des valves chaque semaine et
signe en bas. S'il y à quelque chose qui ne va pas fait
un rapport immédiatement.
bradleycorp.com
114-051
1
2
14
13
15
16
19
21
23
30 31
Deck
21a

11
Installation S19-270HD, -270HW, -270JD, -270JW, 274HD, 274HDR, 274HW, 274HWR, 274JD, 274JW
Bradley • 215-1408 Rev. T; ECN 18-05-005 4/23/2018
Assembly of Components —S19274JD, S19274JW
P.O. Box 309, Menomonee Falls, WI 53051
R
TEST THIS UNIT EACH WEEK
Test-operate valve(s) each week and sign below.
Report any malfunctions immediately.
Ventil(e) wöchentlich im Testbetrieb prüfen, bestätigt
durch Unterschrift. Jegliche Störung sofort melden.
Date
Datum
Date
Signed
Unterschrift
Signe
Date
Date
Date Signed
Signed
Signed
DIESES GERÄT 1ST WÖCHENTLICH ZU PRÜFEN.
ESSAI HEBDOMADAIRE
Test le fonctionnement des valves chaque semaine et
signe en bas. S'il y à quelque chose qui ne va pas fait
un rapport immédiatement.
bradleycorp.com
114-051
Eye/Face Wash Cover
Prepack S45-2676 includes
items 22, 24a and 24b
22
22
24a
24b
Shown in the "ON" position.
25
21
29
27 26
28
Prepack S65-339 includes items 26, 27, 28
Prepack S88-068 includes items 25, 26, 27, 28
25
26
27 28
24a
24b
1
2
14
15
16
S19274JW Wall-Mount
Eyewash Base shown
Base is rotated ¼ turn
Wall 13
1
2
14
13
15
16
19
22
Deck
20
30 31

12
S19-270HD, -270HW, -270JD, -270JW, 274HD, 274HDR, 274HW, 274HWR, 274JD, 274JW Installation
4/23/2018 Bradley • 215-1408 Rev. T; ECN 18-05-005
Parts List —S19274JD, S19274JW
Parts List —S19-270JD, S19-270JW
1 N/A 1 Valve not available for service; must
replace complete fixture.
2 160-473 1 Screw, Set
13 160-474 2 Screw, Set
14 113-514 1 Shank, ½" x 2½"
15 142-002CB 1 Washer, Flat ⁷⁄₈" x 2"
16 110-115 1 Nut, Brass ½"-14 NPSM
19 113-1075 1 Pipe, ³⁄₈" x 9" Chrome Red Brass
21 S05-206 1 Eye/Face Wash Assembly
21A S45-2453 1 Service Kit EFW - Black Sprayheads
23 S53-063 2 Tethered Dust Cover
30 114-051 1 Safety Sign
31 204-421 1 Emergency Inspection Tag
Item Part No. Qty Description Item Part No. Qty Description
1 N/A 1 Valve not available for service; must
replace complete fixture.
2 160-473 1 Screw, Set
13 160-474 2 Screw, Set
14 113-514 1 Shank, ½" x 2½"
15 142-002CB 1 Washer, Flat ⁷⁄₈" x 2"
16 110-115 1 Nut, Brass ½"-14 NPSM
19 113-1227 1 Pipe, ³⁄₈" x 7¼" Chrome Red Brass
20 171-006 1 Body, Mount ³⁄₈" NPT Female
21 S05-192 1 Sprayhead Ass'y Eye/Face Wash (incl.)
22 in service kit 2 Pivot Pin
24a in service kit 1 Flip Cover, Right
24b in service kit 1 Flip Cover, Left
25 115-158 1 Cap
26 125-157 2 O-Ring
27 125-175 1 Flow Control
28 S65-340 1 Screen (incl. 3 per pack)
29 160-500 1 Screw, Weep
30 114-051 1 Safety Sign
31 204-421 1 Emergency Inspection Tag
Item Part No. Qty Description Item Part No. Qty Description

13
Installation S19-270HD, -270HW, -270JD, -270JW, 274HD, 274HDR, 274HW, 274HWR, 274JD, 274JW
Bradley • 215-1408 Rev. T; ECN 18-05-005 4/23/2018
AVERTISSEMENT
Rincez la conduite d’alimentation avant et apres l’installation. Assurez-vous que le débit d’eau est adéquat et
qu’il n’y a pas de fuites. L’alimentation principale en eau doit être toujours OUVERTE. On devra prévoir des
dispositions pour empêcher tout arrêt non autorisé.
ATTENTION
Le matériel d’urgence doit être alimenté en eau tiède (15,6 °C à 37,8 °C/60 °F à 100 °F). Toute exposition
prolongée à de l’eau proche de la température de congélation peut altérer la capacité de l’organisme à
maintenir la température corporelle, ce qui accroît le risque d’hypothermie.
AVIS
Avant d’installer ce produit, vérifier qu’il y a des dégagements suffisants autour du produit et que l’activation
du produit n’est pas entravée par d’autres produits ou obstructions.
Éviter les produits nettoyants qui contiennent des solvants organiques, des alcools et des hydrocarbures.
Rincer à l’eau après nettoyage.
IMPORTANT
L’installation et l’emplacement de toutes les douches d’urgence, oculaires et oculaires-faciales doivent être
conformes aux exigences d’ANSI/ISEA Z358.1.
Lire ce manuel d’installation dans son intégralité pour garantir une installation appropriée. Une fois celle-ci
terminée, classer ce manuel auprès du service à la clientèle ou d’entretien. L’installateur est responsable de
la conformité de l’installation aux codes pour des drain et codes et règlements en vigueur.
Assurez-vous que toutes les pièces sont incluses dans l’emballage et qu’il n’en manque aucune avant de
jeter l’emballage. Ne commencez pas l’assemblage avant de recevoir les pièces manquantes.
La norme ANSI/ISEA Z358.1 prévoit une alimentation ininterrompue du liquide de rinçage. Les appareils
d’urgence Bradley raccordés au réseau nécessitent une pression d’écoulement d’au moins 30 PSI (0,21 MPa).
Les soupapes à ressort à fermeture automatique ne sont pas classifiées UL selon ANSI/ISEA Z358.1.
Une activation hebdomadaire doit être effectuée sur tout le matériel d’urgence à tuyauterie d’alimentation
pour vérifier que l’arrivée de liquide de rinçage est suffisante et éliminer tout dépôt de sédiment de la
conduite d’alimentation. Le matériel d’urgence doit être contrôlé chaque mois pour régler tout problème
d’entretien éventuel et s’assurer que le matériel est en bon état de marche et ne présente aucun signe
d’usure.
Les ouvriers susceptibles d’entrer en contact avec des matières potentiellement dangereuses doivent
recevoir une formation sur la mise en place et le bon fonctionnement du matériel d’urgence conformément à
la norme ANSI/ISEA Z358.1.
Pour toute question concernant le fonctionnement ou l’installation de ce produit, consulter le site www.
bradleycorp.com ou appeler le 1-800-BRADLEY.
Les garanties de produits figurent sous la rubrique « Informations techniques » sur notre site Internet à www.
bradleycorp.com.
Equipements nécessaires :
• Amener la tuyauterie à l'entrée ½" NPT d'approvisionnement
en eau de la douche oculaire
• Produit d’étanchéité pour tuyau
• Quincaillerie pour l'installation de l'enseigne
Les codes locaux peuvent exiger l’ installation d’une
soupape de prévention d’écoulement de retour pour
réaliser une installation appropriée. L’installateur est
responsable de la conformité aux codes locaux. La
soupape doit être testée une fois par an pour vérifier
qu’elle fonctionne correctement. Les soupapes de
prévention d’écoulement de retour ne sont pas fournies
avec l’appareil et peuvent être fournies par l’entrepreneur
ou achetées auprès de Bradley Corporation.

14
S19-270HD, -270HW, -270JD, -270JW, 274HD, 274HDR, 274HW, 274HWR, 274JD, 274JW Installation
4/23/2018 Bradley • 215-1408 Rev. T; ECN 18-05-005
11¹⁄₈" (283mm) - S19274HD, S19274HW
9³⁄₈" (238mm) - S19274HDR, S19274HWR
Ø ³⁄₁₆"
1¼"
(32mm)
Ø ⁷⁄₈"
¼"
(6mm)
2¼"
(57mm) 2"
(51mm)
4"
(102mm)
2³⁄₈"
(60mm)
2³⁄₈"
(60mm)
Dessin de montage
Éteint
Ouverte
1³⁄₈"
(35mm)
Max.
Dimensions — S19-270HD, S19-270HW (une douche oculaire qui est montée au comptoir est montrée)
9½"
(241mm)
Dimensions — S19274HD, S19274HDR, S19274HW, S19274HWR
Ø ³⁄₁₆"
1¼"
(32mm)
Ø ⁷⁄₈"
¼"
(6mm) 2¼"
(57mm)
3¹⁵⁄₁₆"
(100mm)
7⁷⁄₈"
(200mm)
3⁵⁄₈"
(92mm)
2³⁄₈"
(60mm)
Dessin de montage
Ouverte
1³⁄₈"
(35mm)
Max.
Comptoir ou mur
Comptoir ou mur
29³⁄₈"–41³⁄₈" (746mm–1051mm)
au plancher fini
30⁵⁄₈"–42⁵⁄₈" (778mm–1083mm)
au plancher fini
Éteint
(une douche oculaire qui
est montée au comptoir
est montrée)

15
Installation S19-270HD, -270HW, -270JD, -270JW, 274HD, 274HDR, 274HW, 274HWR, 274JD, 274JW
Bradley • 215-1408 Rev. T; ECN 18-05-005 4/23/2018
Dimensions — S19-270JD, S19-270JW (une douche oculaire qui est montée au comptoir est montrée)
9½"
(241mm)
Ø ³⁄₁₆"
1¼"
(32mm)
Ø ⁷⁄₈"
¼"
(6mm)
2¼"
(57mm)
4"
(102mm)
8"
(203mm)
5"
(127mm)
2³⁄₈"
(60mm)
1³⁄₈"
(35mm)
Max.
Dessin de montage
Ouverte
Ø ³⁄₁₆"
1¼"
(32mm)
Ø ⁷⁄₈"
¼"
(6mm) 2¼"
(57mm)
3¾"
(95mm)
7½"
(191mm)
3"
(76mm)
2³⁄₈"
(60mm)
Dessin de montage
Ouverte
1³⁄₈"
(35mm)
Max.
Dimensions — S19274JD, S19274JW (une douche oculaire qui est montée au comptoir est montrée)
11¹⁄₈"
(283mm)
Comptoir ou mur
Comptoir ou mur
28"–40" (711mm–1016mm)
au plancher fini
30"–42" (762mm–1067mm)
au plancher fini
Éteint
Éteint

16
S19-270HD, -270HW, -270JD, -270JW, 274HD, 274HDR, 274HW, 274HWR, 274JD, 274JW Installation
4/23/2018 Bradley • 215-1408 Rev. T; ECN 18-05-005
Installation
La douche oculaire/faciale Halo est montrée sur un exemple de comptoir de 25" (635 mm). Les autres unités sont similaires.
Les dimensions minimales nécessaires pour contenir les éclaboussures des unités Halo sont indiquées.
Mettez du produit d’étanchéité (non fourni) sur tous les filetages mâles. Le dessus des érogateurs de la douche oculaire
doit être situé à une taille minimum de 83cm (33 po) et à une hauteur maximum de 115 cm (45 po) du plancher et de 15 cm
(6 po) de l'obstruction la plus proche.
25"
(635mm)
11¹⁄₈"
(283mm)
Ref.
2¹⁄₈"
(54mm)
Min.
15¼"
(387mm)
Ref.
3¾"
(95mm)
Ref.
2½"
(64mm)
Min.
Ø ³⁄₁₆"
1¼"
(32mm)
Ø ⁷⁄₈"
¼"
(6mm)
Dessin de montage
(comptoir) Percez (3) trous
A
Comptoir
B
P.O.BOX 309,MENOMONEE FALLS, WI 53052-0309 USA
TEL:1-800-BRADLEY FAX: [phone])
http://www.bradleycorp.com
114-051
D
sur le
mur
Un boyau flexible fileté femelle ½"
NPT (fourni par l'installateur) peut
également être utilisé.
C
Ouvrir les arrivées d’eau lentement
pour libérer l’air et mettre le robinet
sous pression. Vérifier s'il y a des
fuites et si le débit d'eau est adéquat.
E
Le dégagement pour les poignées
et le tube montant du robinet et les
dimensions minimales pour
contenir les éclaboussures doivent
être pris en compte lors du choix
de l’emplacement de pose.
Montré dans la position
de "ÉTEINT"
Montré dans la position
de "OUVERTE"

17
Installation S19-270HD, -270HW, -270JD, -270JW, 274HD, 274HDR, 274HW, 274HWR, 274JD, 274JW
Bradley • 215-1408 Rev. T; ECN 18-05-005 4/23/2018
Assemblage des composantes — S19-270HD, S19-270HW
P.O. Box 309, Menomonee Falls, WI 53051
R
TEST THIS UNIT EACH WEEK
Test-operate valve(s) each week and sign below.
Report any malfunctions immediately.
Ventil(e) wöchentlich im Testbetrieb prüfen, bestätigt
durch Unterschrift. Jegliche Störung sofort melden.
Date
Datum
Date
Signed
Unterschrift
Signe
Date
Date
Date Signed
Signed
Signed
DIESES GERÄT 1ST WÖCHENTLICH ZU PRÜFEN.
ESSAI HEBDOMADAIRE
Test le fonctionnement des valves chaque semaine et
signe en bas. S'il y à quelque chose qui ne va pas fait
un rapport immédiatement.
bradleycorp.com
114-051
1
2
14
13
15
16
19
21
23
30 31
Montré dans la position de "OUVERTE"
1
2
14
15
16
S19-270HW support de mur
Bride de douche oculaire est montrée
L'Assemblée est tournée ¼ tour
Mur
Comptoir
13

18
S19-270HD, -270HW, -270JD, -270JW, 274HD, 274HDR, 274HW, 274HWR, 274JD, 274JW Installation
4/23/2018 Bradley • 215-1408 Rev. T; ECN 18-05-005
Assemblage des composantes — S19274HD, S19274HDR, S19274HW, S19274HWR
P.O. Box 309, Menomonee Falls, WI 53051
R
TEST THIS UNIT EACH WEEK
Test-operate valve(s) each week and sign below.
Report any malfunctions immediately.
Ventil(e) wöchentlich im Testbetrieb prüfen, bestätigt
durch Unterschrift. Jegliche Störung sofort melden.
Date
Datum
Date
Signed
Unterschrift
Signe
Date
Date
Date Signed
Signed
Signed
DIESES GERÄT 1ST WÖCHENTLICH ZU PRÜFEN.
ESSAI HEBDOMADAIRE
Test le fonctionnement des valves chaque semaine et
signe en bas. S'il y à quelque chose qui ne va pas fait
un rapport immédiatement.
bradleycorp.com
114-051
Montré dans la position de "OUVERTE"
1
2
14
13
15
16
19
23
22
25
Comptoir
21
27 26
20
28
30 31
Paquet S65-339 comprend les éléments 26, 27, 28
Prepack S88-068 comprend les éléments 25, 26, 27, 28
25
26
27 28
Paquet couvertures à
bascule (douche oculaire)
S45-2675 comprend les
éléments 22 et 23
23
22
22
1
2
14
15
16
S19274HW, S19274HWR support de mur
Bride de douche oculaire est montrée
L'Assemblée est tournée ¼ tour
Mur 13
29

19
Installation S19-270HD, -270HW, -270JD, -270JW, 274HD, 274HDR, 274HW, 274HWR, 274JD, 274JW
Bradley • 215-1408 Rev. T; ECN 18-05-005 4/23/2018
Liste des pièces —S19-270HD, S19-270HW
Liste des pièces —S19274HD, S19274HDR, S19274HW, S19274HWR
1 N/A 1 Le robinet n’est pas disponible en tant que
pièce de rechange; l’appareil complet doit être
changé.
2 160-473 1 Vis de reglage
13 160-474 2 Vis de reglage
14 113-514 1 Tige ½" x 2½"
15 142-002CB 1 Rondelle ⁷⁄₈" x 2"
16 110-115 1 Écrou ½"-14 NPSM
19 113-1075 1 Tuyau, ³⁄₈" x 9" laiton poli
21 S05-092 1 Douche oculaire 90°
23 107-371 2 Cache-poussière ancré
30 114-051 1 Enseigne de sécurité
31 204-421 1 Etiquette d’inspection
Piéce Réf. Qté Description Piéce Réf. Qté Description
Piéce Réf. Qté Description
1 N/A 1 Le robinet n’est pas disponible en
tant que pièce de rechange; l’appareil
complet doit être changé.
2 160-473 1 Vis de reglage
13 160-474 2 Vis de reglage
14 113-514 1 Tige ½" x 2½"
15 142-002CB 1 Rondelle ⁷⁄₈" x 2"
16 110-115 1 Écrou ½"-14 NPSM
19 113-1227 1 Tuyau ³⁄₈" x 7¼" laiton chromé rouge
(S19274HD, S19274HW)
19 113-1236 1 Tuyau ³⁄₈" x 5½" laiton chromé rouge
(S19274HDR, S19274HWR)
20 171-006 1 Corps ³⁄₈" NPT femelle
Piéce Réf. Qté Description
21 S05-190 1 Douche oculaire (comprend)
22 dans la trousse
d’entretien
2Axe de pivotement (kit de
remplacement)
23 dans la trousse
d’entretien
2Couverture à bascule (kit de
remplacement)
25 115-158 1 Bouchon
26 125-157 2 Bague
27 125-175 1 Contrôle du débit
28 S65-340 1 Filtrer (paquet de 3)
29 160-500 1 Vis, purge
30 114-051 1 Enseigne de sécurité
31 204-421 1 Etiquette d’inspection

20
S19-270HD, -270HW, -270JD, -270JW, 274HD, 274HDR, 274HW, 274HWR, 274JD, 274JW Installation
4/23/2018 Bradley • 215-1408 Rev. T; ECN 18-05-005
Assemblage des composantes —S19-270JD, S19-270JW
Montré dans la position de "OUVERTE"
1
2
14
15
16
S19-270JW support de mur
Bride de douche oculaire est montrée
L'Assemblée est tournée ¼ tour
Mur 13
P.O. Box 309, Menomonee Falls, WI 53051
R
TEST THIS UNIT EACH WEEK
Test-operate valve(s) each week and sign below.
Report any malfunctions immediately.
Ventil(e) wöchentlich im Testbetrieb prüfen, bestätigt
durch Unterschrift. Jegliche Störung sofort melden.
Date
Datum
Date
Signed
Unterschrift
Signe
Date
Date
Date Signed
Signed
Signed
DIESES GERÄT 1ST WÖCHENTLICH ZU PRÜFEN.
ESSAI HEBDOMADAIRE
Test le fonctionnement des valves chaque semaine et
signe en bas. S'il y à quelque chose qui ne va pas fait
un rapport immédiatement.
bradleycorp.com
114-051
1
2
14
13
15
16
19
21
23
30 31
Comptoir
21a
