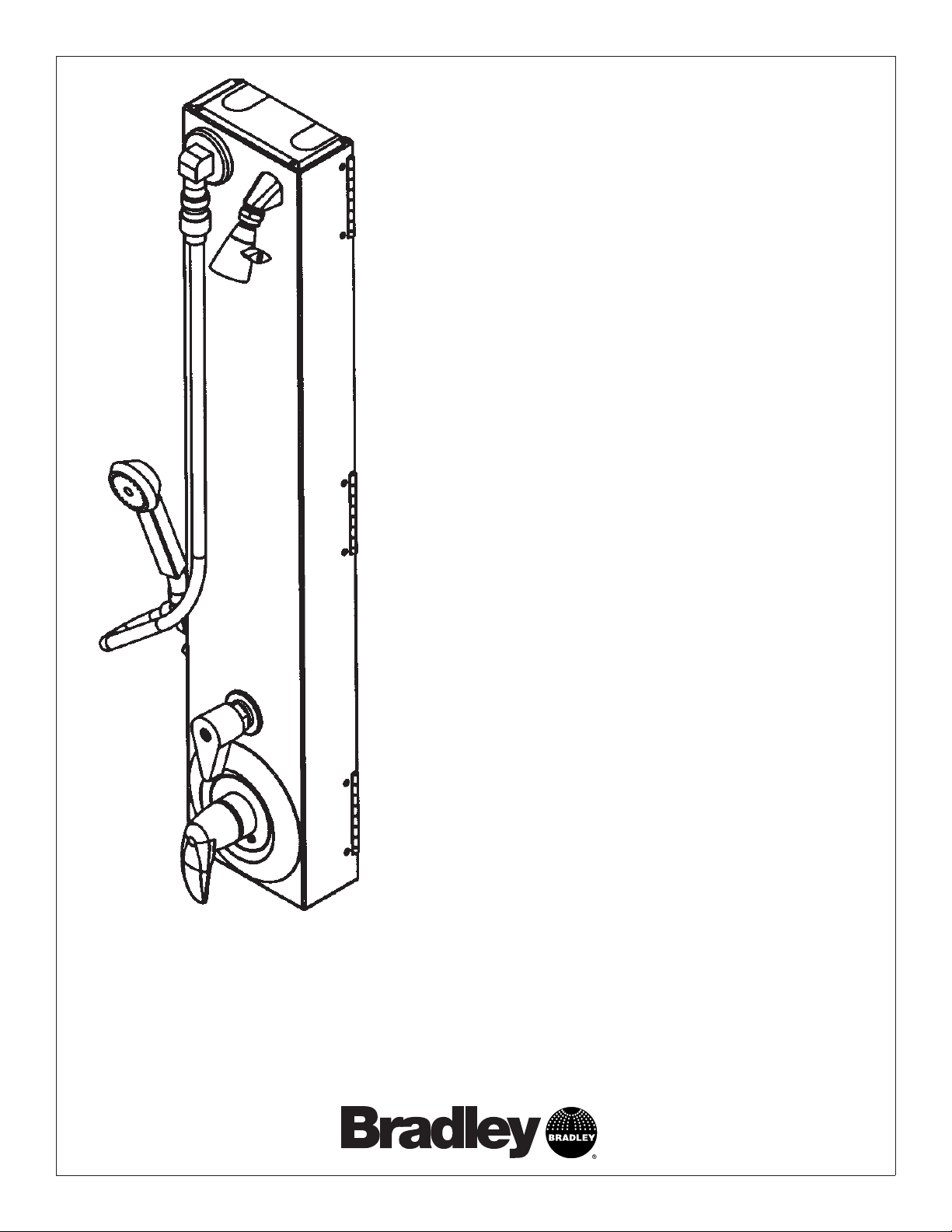

WS-1X-HN
Individual Pivoting Barrier-Free
Wall Shower
Douche murale individuelle
pivotante sans barrière
Ducha de pared individual con
pivote y sin pilar
Table of Contents
Supplies Required...........................2
Recommended Shower Heights ..............2
Wall Shower Components....................2
Wall Shower Dimensions.....................3
Step 1: Rough-In Piping......................3
Step 2: Install Shower........................3
Vertical Shroud Installation ...................4
Horizontal Shroud Installation ................4
Table des Matières
Fournitures requises.........................5
Hauteurs de douche conseillées ..............5
Éléments de la douche ......................5
Dimensions de la douche ....................6
Étape 1 : Tuyauterie de raccordement .........6
Étape 2 : Pose de la douche..................6
Pose de gaine verticale ......................7
Pose de gaine horizontale....................7
Contenido
Materiales necesarios .......................8
Alturas recomendadas de la ducha ...........8
Componentes de la ducha de pared ..........8
Dimensiones de la ducha de pared ...........9
Paso 1: Colocación de tuberías empotradas ...9
Paso 2: Instalación de la ducha ...............9
Instalación vertical del recubrimiento.........10
Instalación horizontal del recubrimiento ......10
This shower complies with most but not all, ADA dimensional
requirements. Check local codes prior to installation.
Cette douche est conforme à la majorité mais pas la totalité
des exigences dimensionnelles de l’ADA. Consulter la
réglementation en vigueur avant la pose.
Esta ducha cumple con la mayoría de, aunque no todos,
los requisitos dimensionales de ADA. Verifique los códigos
locales antes de la instalación.

WS-1X-HN Installation
211/30/2012 Bradley • 215-1441A Rev. D; ECN 12-03-14
Shower
Components
Supplies
thru-wall
Supplies
from above

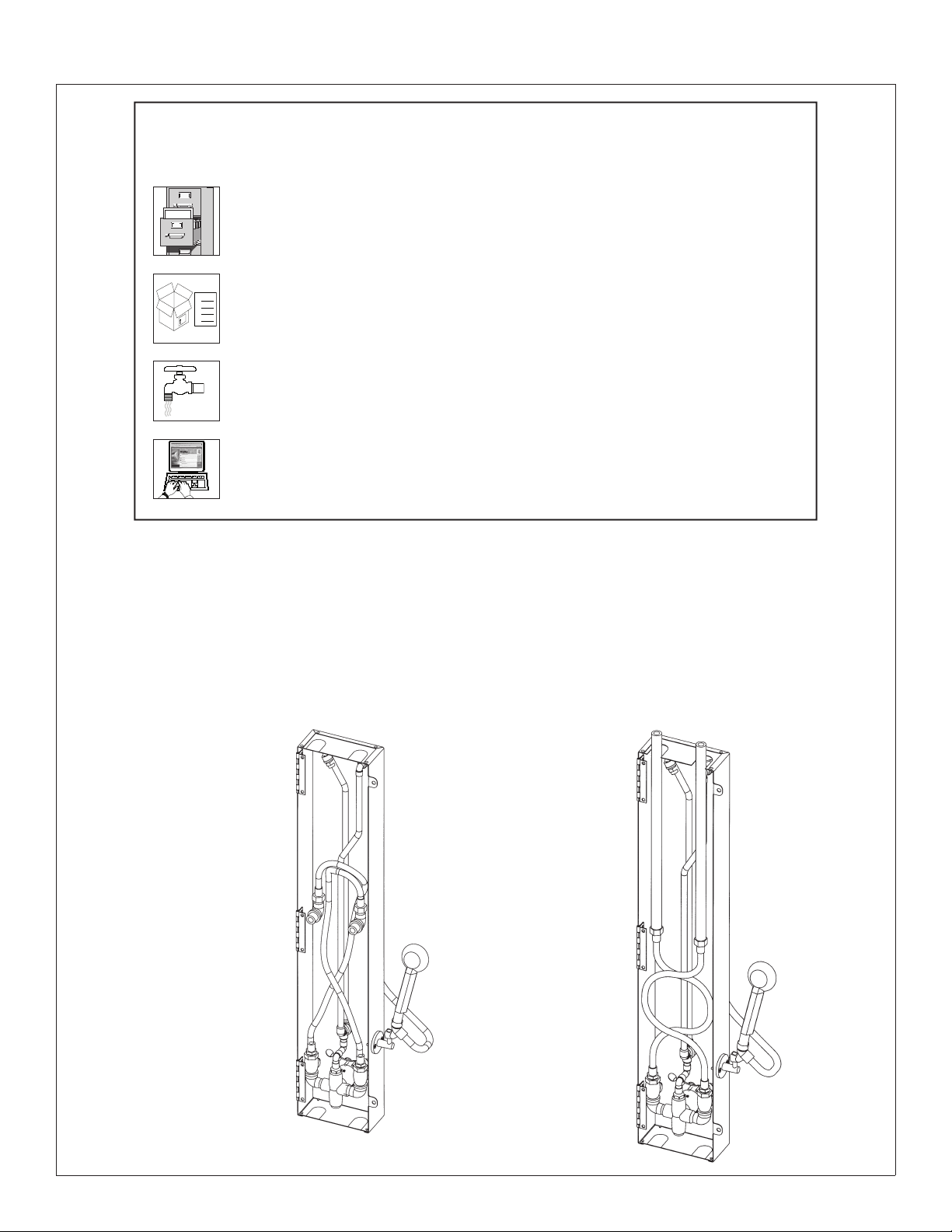

Supplies Required
• Watersupplypipingtoconnect1/2"NPTflexiblehose(s)
• Suitablewallanchorsand1/4"diameterfastenerstomountshowertothewall
• PipeSealant
IMPORTANT!
Read this entire installation manual to assure proper installation.
When finished with the installation, file this manual with the owner or
maintenance department. Compliance and conformity to local codes
and ordinances is the responsibility of the installer.
Separate parts from packaging and make sure all parts are
accounted for before discarding any packaging material. If any parts
are missing, do not begin installation until you obtain the missing
parts.
Make sure that all water supply lines have been flushed and then
completely turned off before beginning installation. Debris in supply
lines can cause valves to malfunction.
Product warranties may be found under “Product Information” on our
web site at www.bradleycorp.com.
Installation
THIS
SIDE
UP
Packing List





Installation WS-1XHN
Bradley • 215-1441A Rev. D; ECN 12-03-014 11/30/2012 3
Hot Cold
or
Tempered
Supplies
Thru
Wall
6-3/4"
(173) 4"
(102)
12"
(305)
5-1/8"
(130)
4"
(102)
29"
(737)
37-5/8"
(955)
5"
(127)
Coming off
center of screw
48"(1219)
max. A.F.F.
3-1/8"
(79)
Supplies from above
1"
(25)
31-3/4"
(806)
15-3/8"
(397)
32-5/8"
(828)
1-3/8"
(35)
3-1/2"
(89)
1/2"
(12)
3-1/4"
(83)
1/2"
(12)
6-3/4"
(173)
Shower
Dimensions
Front Rear

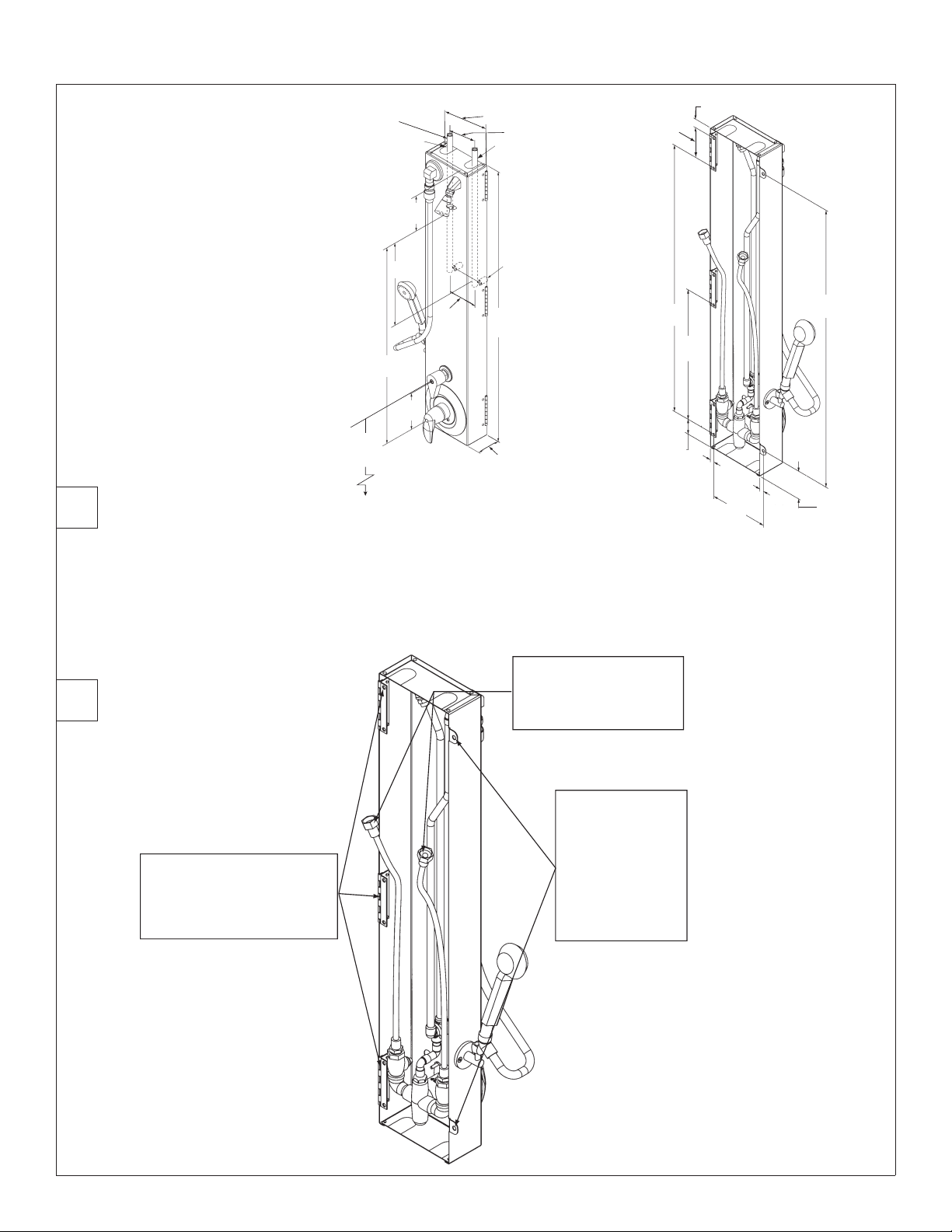

1Rough-In Piping
Supply inlets are 1/2" NPT flexible hose and are accessible from the back of the shower or from knockouts on the top cover.
Bradley’s Equa-Flo valve shown; other valve versions install in similar manner.
• Ifsupplieswillberun“thru-wall”,Bradleyrecommendsusinga90°streetelltoconnectthesupplyhoses.
• Ifsupplieswillberun“fromabove”,Bradleyrecommendsrunningthemapproximately1/2"intothetopcover.
2Install Shower
Close the
shower tight to
the wall and
mark the holes
for the mounting
tabs on the wall.
mark wall and
drill holes for
1/4" fasteners.
Secure tabs to
the wall.
C
B
Connect the 1/2" flexible
hoses to the supply lines.
Turn the water on and
check for leaks and
adequate water spray.
A
Using the shower hinge as a
template, mark wall and drill
holes for 1/4" fasteners (wall
anchors and fasteners sup-
plied by installer). Secure
hinge side to the wall.

WS-1X-HN Installation
411/30/2012 Bradley • 215-1441A Rev. D; ECN 12-03-14
6-1/2"
(165mm)
6-5/8"
(168mm)
6-1/2"
(165mm)
3/4"
(19mm)
4"
(102mm)
3"
(76mm)
SHOWER #10-24 SCREW
(160-138)
(4) PLACES
Position the shroud mounting
bracket (140-904) on the wall
above the shower. Secure the
bracket to the wall with 1/4"
fasteners (wall anchors and
fasteners supplied by installer).
A
Position the slip ring (186-1358)
against the wall at the ceiling
and in line with the shroud
bracket. Secure the slip ring to
the wall with 1/4" fasteners.
B
Position the shroud and
secure with the fasteners
provided. Using the holes in
the top of the shroud as a
template, drill and tap #10-24
holes in the slip ring with a
.149 drill bit. Secure the
shroud to the slip ring.
C
CEILING LINE

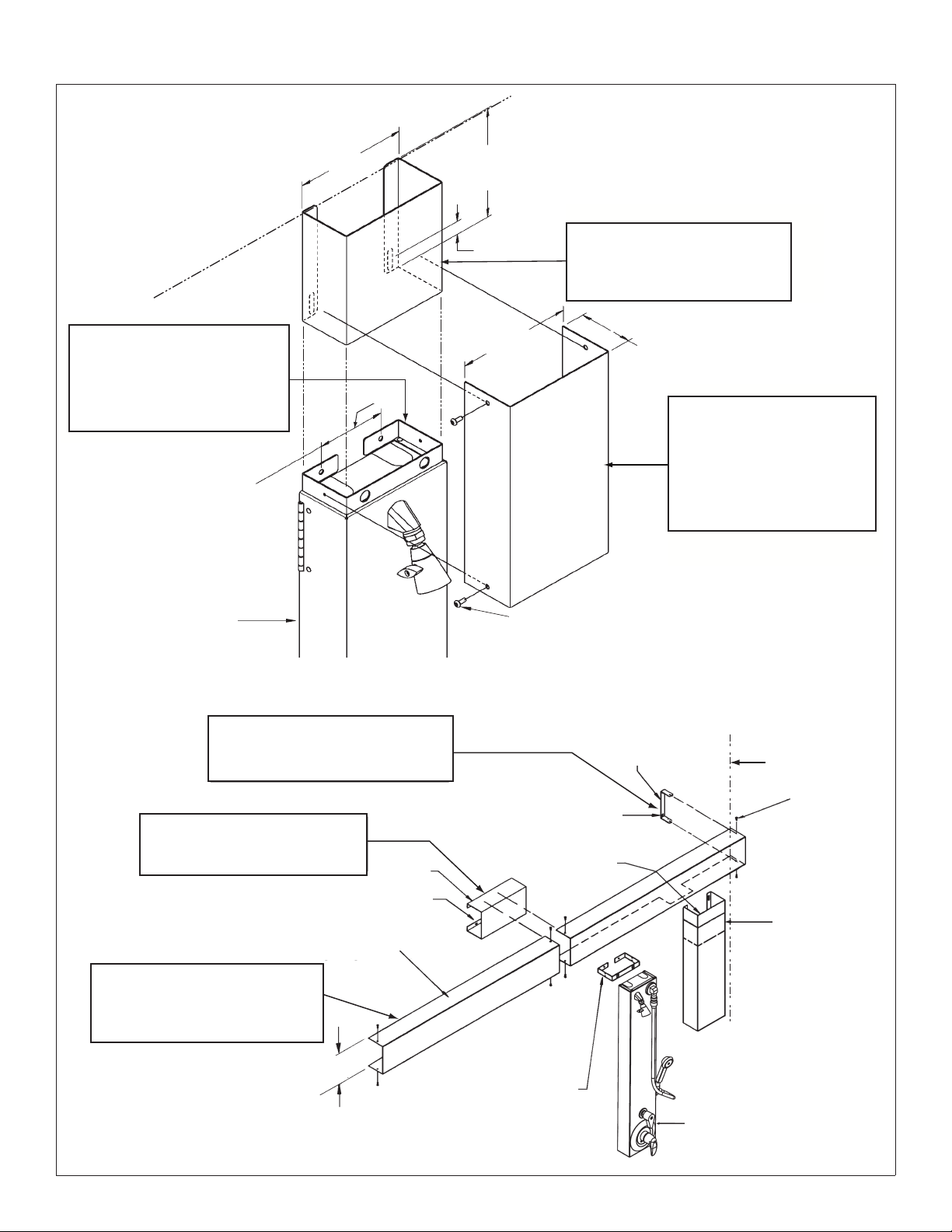

Vertical Shroud
Installation
Horizontal Shroud
Installation
Secure the brackets to the wall with
1/4” diameter fasteners (wall anchors
and fasteners supplied by installer).
A
Using the horizontal shroud as a
guide, secure the slip ring to the
wall with 1/4" diameter fasteners.
B
Using the shroud as a template,
drill and tap #10-24 holes in the
slip ring with a .149 drill bit.
C
CORNER LINE

Installation WS-1XHN
Bradley • 215-1441A Rev. D; ECN 12-03-014 11/30/2012 5
Fournitures requises
• Conduitesd’arrivéed’eauavecraccord1/2po
NPTpourtuyau(x)flexible(s)
• Chevillesd’ancrageetvisde1/4podediamètre
adaptées pour fixer la douche au mur
• Ruband’étanchéitépourtuyaux
Éléments
de la douche
Arrivée à
travers le mur Arrivée par
le haut
IMPORTANT !
Veiller à lire ce manuel en entier pour assurer une pose correcte.
Lorsque la pose est terminée, remettre ce manuel au propriétaire
ou au service d’entretien. La mise en conformité et le respect
de la réglementation en vigueur relèvent de la responsabilité de
l’installateur.
Déballer les pièces et s’assurer qu’elles sont toutes présentes avant
de jeter les emballages. Le cas échéant, ne pas commencer la pose
avant d’avoir obtenu toutes les pièces manquantes.
S’assurer que toutes les conduites d’arrivée d’eau ont été purgées
puis correctement fermées avant de commencer la pose. La
présence de débris dans les conduites peut causer un mauvais
fonctionnement des vannes.
Les garanties de produits peuvent être trouvées sous « Product
Information » sur notre site Web à www.bradleycorp.com.
Installation
THIS
SIDE
UP
Packing List





WS-1X-HN Installation
611/30/2012 Bradley • 215-1441A Rev. D; ECN 12-03-14
Hot Cold
or
Tempered
Supplies
Thru
Wall
6-3/4"
(173) 4"
(102)
12"
(305)
5-1/8"
(130)
4"
(102)
29"
(737)
37-5/8"
(955)
5"
(127)
Coming off
center of screw
48"(1219)
max. A.F.F.
3-1/8"
(79)
Supplies from above
Close the
shower tight to
the wall and
mark the holes
for the mounting
tabs on the wall.
mark wall and
drill holes for
1/4" fasteners.
Secure tabs to
the wall.
C
B
Connect the 1/2" flexible
hoses to the supply lines.
Turn the water on and
check for leaks and
adequate water spray.
A
Using the shower hinge as a
template, mark wall and drill
holes for 1/4" fasteners (wall
anchors and fasteners sup-
plied by installer). Secure
hinge side to the wall.

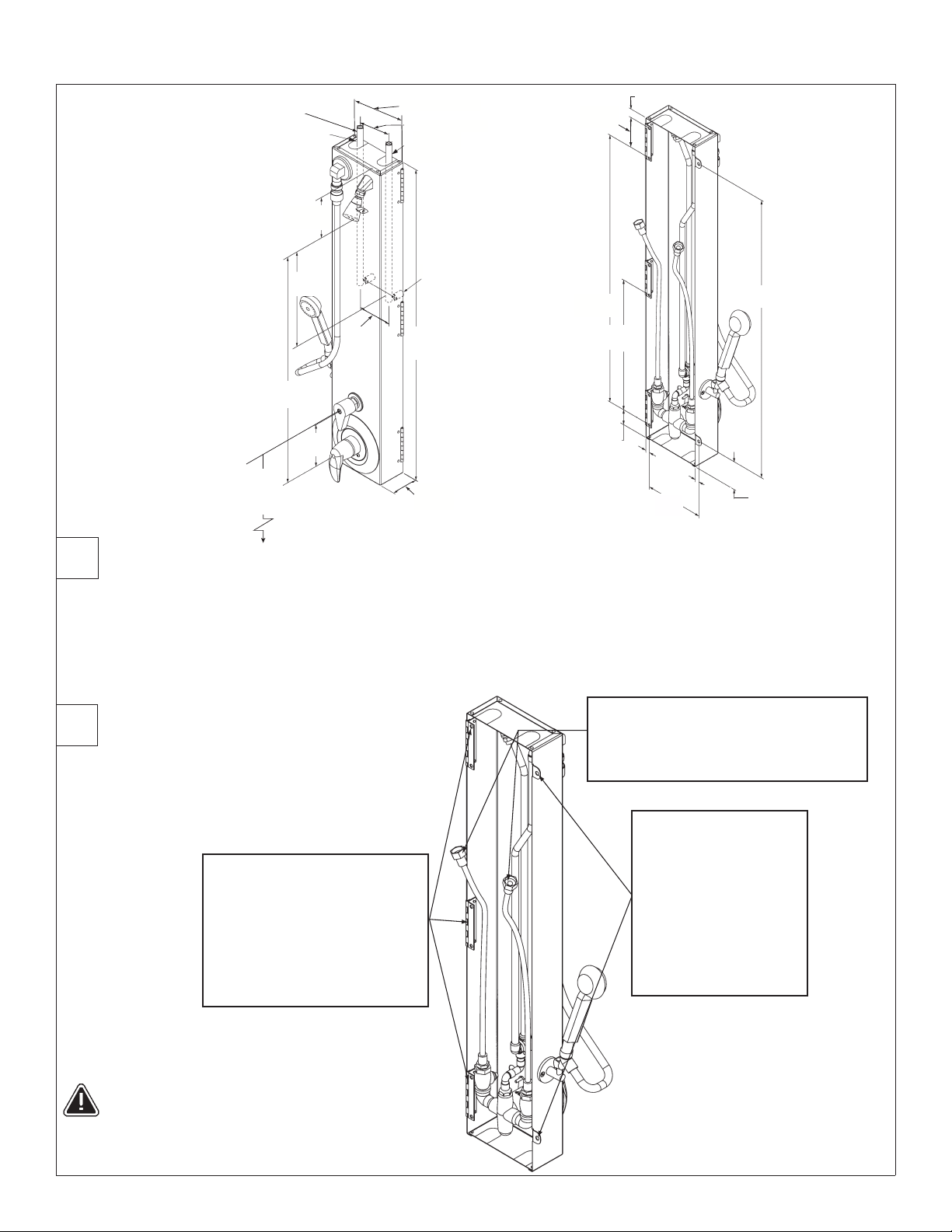

1Tuyauterie de raccordement
Les arrivées d’eau sont des tuyaux flexibles de 1/2 po NPT, accessibles depuis l’arrière de la douche ou à travers des
ouvertures défonçables sur le dessus. Vanne Equa-Flo de Bradley représentée ; les modèles équipés d’autres vannes se
posent de la même manière.
• Silesconduitesarrivent«àtraverslemur»,Bradleyconseilled’utiliserdescoudesmâle-femellede90°pour
raccorder les flexibles.
• Silesconduitesarrivent«parledessus»,Bradleyconseilledelesfairepénétrerde13mm(1/2po)environparle
couvercle supérieur.
2Pose de
la douche
Voir les hauteurs de pomme de douche
conseillées à la page 5.
A
Utiliser la charnière de
douche en guise de gabarit
pour marquer le mur et percer
des trous pour les vis de 1/4
po (chevilles d’ancrage et vis
fournies par l’installateur).
Fixer le côté charnière sur le
mur.
1"
(25)
31-3/4"
(806)
15-3/8"
(397)
32-5/8"
(828)
1-3/8"
(35)
3-1/2"
(89)
1/2"
(12)
3-1/4"
(83)
1/2"
(12)
6-3/4"
(173)
Arrière
397 mm
(15-3/8")
83 mm
(3-1/4")
12 mm
(1/2")
173 mm
(6-3/4")
12 mm
(1/2")
35 mm
(1-3/8")
828 mm
(32-5/8")
806 mm
(31-3/4")
89 mm
(3-1/2")
Avant
Arrivée par le haut
Chaud
737 mm
(29")
Projection du
centre de la vis
à1219mm(48")
max. du sol fini
130 mm
(5-1/8")
173mm(6-3/4")
102mm(4")
Froid ou tempéré
Arrivée à
travers le
mur
79 mm
(3-1/8")
127 mm
(5")
102 mm
(4")
305 mm
(12")
955 mm
(37-5/8")
25 mm
(1")
Fermer la douche
contre le mur, marquer
l’emplacement des
trous de pattes de
fixation sur le mur et
percer des trous pour
vis de 1/4 po. Fixer les
pattes sur le mur.
C
BRaccorder les tuyaux flexibles de
1/2 po aux conduites d’arrivée.
Ouvrir l’eau et vérifier l’absence
de fuites et le débit d’eau.
Dimensions de
la douche

Installation WS-1XHN
Bradley • 215-1441A Rev. D; ECN 12-03-014 11/30/2012 7
Secure the brackets to the wall with
1/4” diameter fasteners (wall anchors
and fasteners supplied by installer).
A
Using the horizontal shroud as a
guide, secure the slip ring to the
wall with 1/4" diameter fasteners.
B
Using the shroud as a template,
drill and tap #10-24 holes in the
slip ring with a .149 drill bit.
C
CORNER LINE
6-1/2"
(165mm)
6-5/8"
(168mm)
6-1/2"
(165mm)
3/4"
(19mm)
4"
(102mm)
3"
(76mm)
SHOWER #10-24 SCREW
(160-138)
(4) PLACES
Position the shroud mounting
bracket (140-904) on the wall
above the shower. Secure the
bracket to the wall with 1/4"
fasteners (wall anchors and
fasteners supplied by installer).
A
Position the slip ring (186-1358)
against the wall at the ceiling
and in line with the shroud
bracket. Secure the slip ring to
the wall with 1/4" fasteners.
B
Position the shroud and
secure with the fasteners
provided. Using the holes in
the top of the shroud as a
template, drill and tap #10-24
holes in the slip ring with a
.149 drill bit. Secure the
shroud to the slip ring.
C
CEILING LINE

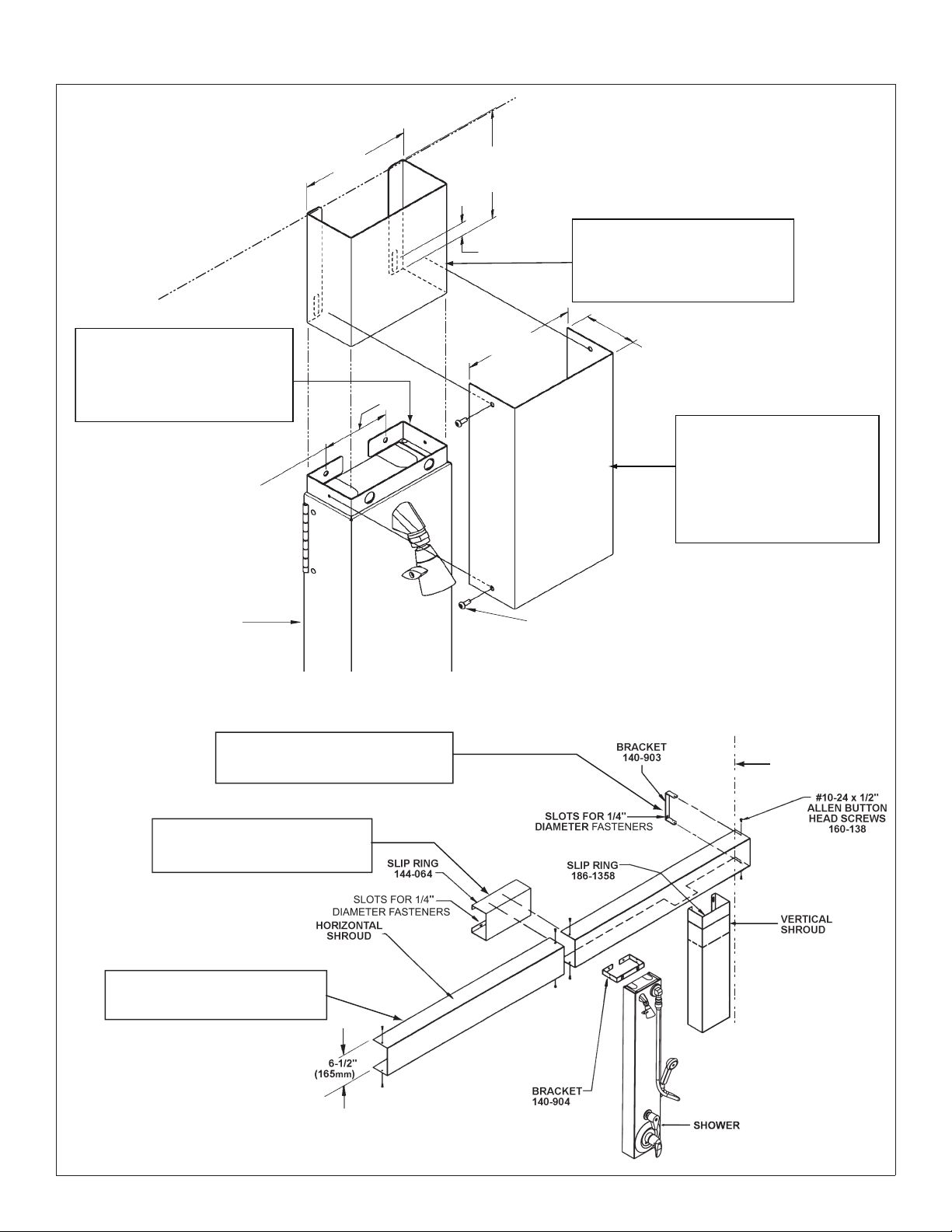

Pose de gaine
verticale
Pose de gaine
horizontale
DUCHA
102 mm
(4")
168 mm
(6-5/8")
76 mm
(3")
19 mm
(3/4")
165 mm
(6-1/2")
165 mm
(6-1/2")
LIGNEDEPLAFOND
VISN°10-24
(160-138)
(4)EMPLACEMENTS
A
Placer le support de fixation de
gaine (140-904) sur le mur
au-dessus de la douche.
Fixer le support au mur avec
des vis de 1/4 po (chevilles
d’ancrage et vis fournies par
l’installateur).
C
Mettre la gaine en place et
la fixer avec les vis fournies.
Utiliser les trous du haut de
la gaine en guise de gabarit
pour percer et tarauder
des trous n°10-24 dans le
manchon avec un foret de
0,149. Fixer la gaine sur le
manchon.
B
Placer le manchon (186-1358)
contre le mur au niveau du
plafond, aligné sur le support
de gaine. Fixer le manchon au
mur avec des vis de 1/4 po.
SUPPORT
140-903
TROUSOBLONGS
POURVISDE1/4PO
DE DIAMÈTRE
MANCHON
186-1358
GAINE
VERTICALE
MANCHON
144-064
TROUSOBLONGSPOURVISDE
1/4PODEDIAMÈTRE
GAINE
HORIZONTALE
SUPPORT
140-904
DOUCHE
165 mm
(6-1/2")
LIGNEDECOIN
VIS À TÊTE
RONDESIX
PANSCREUX
N°10-24X1/2"
160-138
AFixer les supports au mur avec des
vis de 1/4 po de diamètre (chevilles
d’ancrage et vis fournies par
l’installateur).
BEn se guidant sur la gaine
horizontale, fixer le manchon au
mur avec des vis de 1/4 po de
diamètre.
C
Utiliser la gaine en guise de
gabarit pour percer et tarauder
des trous n°10-24 dans le
manchon avec un foret de
0,149.
Fixer les supports au mur avec des
vis de 1/4 po de diamètre (chevilles
d’ancrage et vis fournies par
l’installateur).
GAINE
HORIZONTALE
GAINE
HORIZONTALE
GAINE
HORIZONTALE
GAINE
HORIZONTALE

WS-1X-HN Installation
811/30/2012 Bradley • 215-1441A Rev. D; ECN 12-03-14
Materiales necesarios
• Tuberíadesuministrodeaguaparaconectar
manguerasflexiblesNPTde1/2"
• Anclajesparaparedadecuadosysujetadoresde
1/4"dediámetroparainstalarladuchaenlapared
• Selladorparatubos
Componentes
de la ducha
Tubería de suministro
a través de la pared Tubería de suministro
desde arriba
¡IMPORTANTE!
Lea este manual de instalación completo para garantizar una
instalación adecuada. Una vez que termine la instalación, entregue
este manual al propietario o al Departamento de Mantenimiento.
Cumplir los códigos y las ordenanzas locales y apegarse a ellos es
responsabilidad del instalador.
Saque las piezas del embalaje y asegúrese de haberlas sacado todas
antes de desecharlo. Si falta alguna pieza, no comience la instalación
sino hasta obtenerla.
Asegúrese de purgar todas las tuberías de suministro de agua; y
que éstas estén completamente cerradas antes de comenzar la
instalación. Los desechos acumulados en las tuberías de suministro
pueden provocar el funcionamiento defectuoso de las válvulas.
Las garantías del producto se pueden encontrar en “Información del
producto” o en nuestro sitio Web, www.bradleycorp.com.
Installation
THIS
SIDE
UP
Packing List





Installation WS-1XHN
Bradley • 215-1441A Rev. D; ECN 12-03-014 11/30/2012 9
Hot Cold
or
Tempered
Supplies
Thru
Wall
6-3/4"
(173) 4"
(102)
12"
(305)
5-1/8"
(130)
4"
(102)
29"
(737)
37-5/8"
(955)
5"
(127)
Coming off
center of screw
48"(1219)
max. A.F.F.
3-1/8"
(79)
Supplies from above
Close the
shower tight to
the wall and
mark the holes
for the mounting
tabs on the wall.
mark wall and
drill holes for
1/4" fasteners.
Secure tabs to
the wall.
C
B
Connect the 1/2" flexible
hoses to the supply lines.
Turn the water on and
check for leaks and
adequate water spray.
A
Using the shower hinge as a
template, mark wall and drill
holes for 1/4" fasteners (wall
anchors and fasteners sup-
plied by installer). Secure
hinge side to the wall.
1"
(25)
31-3/4"
(806)
15-3/8"
(397)
32-5/8"
(828)
1-3/8"
(35)
3-1/2"
(89)
1/2"
(12)
3-1/4"
(83)
1/2"
(12)
6-3/4"
(173)
1Colocación de tuberías empotradas
Las entradas de suministro son mangueras flexibles NPT de 1/2" y se puede acceder a ellas desde la parte posterior de
la ducha o desde los oricios ciegos de la cubierta superior. La válvula que se muestra es Equa-Flo de Bradley; otras
versiones de válvulas se instalan de forma similar.
• Silatuberíadesuministroseinstalará“atravésdelapared”,Bradleyrecomiendausaruncododeroscamachoy
hembrade90°paraconectarlasmanguerasdesuministro.
• Silatuberíadesuministroseinstalará“desdearriba”,Bradleyrecomiendainstalarlaaproximadamentea1/2"de
profundidad en la cubierta superior.
2Instalación de la ducha
Dimensiones
de la ducha
Parte
posterior
397 mm
(15-3/8")
83 mm
(3-1/4")
12 mm
(1/2")
173 mm 12 mm
(1/2")
35 mm
(1-3/8")
828 mm
(32-5/8")
806 mm
(31-3/4")
89 mm
(3-1/2")
25 mm
(1")
Parte frontal
Tubería de suministro
desde arriba
Caliente
127 mm
(5")
737 mm
(29")
130 mm
(5-1/8")
173mm(6-3/4")
102mm(4")
Fría o
templada
Tubería de
suministro a través
de la pared
79 mm
(3-1/8")
127 mm
(5")
102 mm
(4")
305 mm
(12")
955 mm
(37-5/8")
Consulte la tabla de la página 8 para
conocer las alturas recomendadas
de la ducha.
(6-3/4")
BConecte las mangueras flexibles de
1/2" a las tuberías de suministro.
Dé el agua y verifique que no haya
filtraciones y que el agua se rocíe
adecuadamente.
Acerque bien la
ducha a la pared y
marque los orificios
de las lengüetas
de montaje en la
pared, marque la
pared y taladre
orificios para los
sujetadores de 1/4".
Fije las lengüetas a
la pared.
C
A
Con la bisagra de la ducha
como plantilla, marque la
pared y taladre orificios
para los sujetadores de
1/4" (los anclajes para
pared y los sujetadores los
proporciona el instalador).
Fije el costado de la
bisagra a la pared.
Se separa del centro
del tornillo 1219 mm
(48")máx.porsobre
el piso acabado

WS-1X-HN Installation
10 11/30/2012 Bradley • 215-1441A Rev. D; ECN 12-03-14
Secure the brackets to the wall with
1/4” diameter fasteners (wall anchors
and fasteners supplied by installer).
A
Using the horizontal shroud as a
guide, secure the slip ring to the
wall with 1/4" diameter fasteners.
B
Using the shroud as a template,
drill and tap #10-24 holes in the
slip ring with a .149 drill bit.
C
CORNER LINE
6-1/2"
(165mm)
6-5/8"
(168mm)
6-1/2"
(165mm)
3/4"
(19mm)
4"
(102mm)
3"
(76mm)
SHOWER #10-24 SCREW
(160-138)
(4) PLACES
Position the shroud mounting
bracket (140-904) on the wall
above the shower. Secure the
bracket to the wall with 1/4"
fasteners (wall anchors and
fasteners supplied by installer).
A
Position the slip ring (186-1358)
against the wall at the ceiling
and in line with the shroud
bracket. Secure the slip ring to
the wall with 1/4" fasteners.
B
Position the shroud and
secure with the fasteners
provided. Using the holes in
the top of the shroud as a
template, drill and tap #10-24
holes in the slip ring with a
.149 drill bit. Secure the
shroud to the slip ring.
C
CEILING LINE
Instalación vertical
del recubrimiento
Instalación horizontal
del recubrimiento
DUCHA
102 mm
(4")
168 mm
(6-5/8")
76 mm
(3")
19 mm
(3/4")
165 mm
(6-1/2")
165 mm
(6-1/2")
LÍNEADELCIELORASO
SOPORTE
140-903
RANURASPARA
SUJETADORESDE1/4"
DE DIÁMETRO
ANILLO
DESLIZANTE
186-1358
RECUBRIMIENTO
VERTICAL
ANILLO
DESLIZANTE
144-064
RANURASPARASUJETADORES
DE1/4"DEDIÁMETRO
RECUBRIMIENTO
HORIZONTAL
SOPORTE
140-904
DUCHA
165 mm
(6-1/2")
LÍNEADELA
ESQUINA
TORNILLOS
ALLENDE
CABEZA
SEMIESFÉRICA
Nº10-24X1/2"
160-138
A
Coloque el soporte de montaje
del recubrimiento (140-904)
en la pared sobre la ducha.
Fije el soporte a la pared
con sujetadores de 1/4" (los
anclajes para pared y los
sujetadores los proporciona el
instalador).
C
Coloque el recubrimiento
y fíjelo con los sujetadores
proporcionados. Con los
orificios de la parte superior
del recubrimiento como
modelo, taladre y rosque
orificios para tornillos
Nº 10-24 en el anillo
deslizante con una broca
de taladro de 0,149. File
el recubrimiento al anillo
deslizante.
B
Coloque el anillo deslizante
(186-1358) contra la pared en
el cielo raso y en línea con el
soporte del recubrimiento. Fije
el anillo deslizante a la pared
con los sujetadores de 1/4".
AFije los soportes a la pared con
sujetadores de 1/4" de diámetro
(los anclajes para pared y los
sujetadores los proporciona el
instalador).
BCon el recubrimiento horizontal
como modelo, fije el anillo
deslizante a la pared con
sujetadores de 1/4" de diámetro.
C
Con el recubrimiento como
modelo, taladre y rosque orificios
para tornillos Nº 10-24 en el
anillo deslizante con una broca
de taladro de 0,149.
TORNILLO
Nº10-24(160-138)
(4)UBICACIONES
