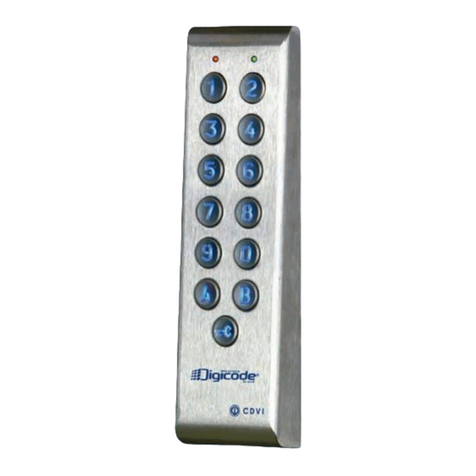

DGA
Teclado autónomo con electrónica interna
Self Contained Digicode®Keypad

120
98 25
Retroiluminado.
Acabado en aluminio.
2 relés.
Montajeensupercie.
Voltaje libre.**
100 códigos de usuario.
Montaje con tornillos Torx®.
2 salidas de relé N.A./N.C. (8A - 250 V).
100 códigos de usuario de 4 a 6 dígitos.
Memoria no volátil EEPROM.
1 entrada para pulsador de salida.
Código maestro.
Modicación de códigos por el propio usuario.
Señalización visual y sonora programables.
Iluminación del teclado: temporizada o
permanente.
Alimentación:
- 12 a 24 Vca.
- 12 a 48 Vcc.
Consumo: 25 a 80 mA.
1] PRESENTACIÓN DE PRODUCTO
El DGA es un teclado con electrónica interna, fabricado con la intención de asegurar
sus accesos. Le permitirá, junto con otros sistemas de accesos como videoporteros,
gestionar puertas y barreras de entrada.
Su diseño y alta resistencia al vandalismo lo hacen idóneo para asegurar áreas residenciales e
industriales. Su compatibilidad con todos los dispositivos de cierre de CDVI le da la versatilidad
necesaria para personalizar su control de accesos sin renunciar a un alto nivel de seguridad.
2] PROGRAMACIÓN DEL TECLADO
IP64
Test de rociado
de sal -25°C a +70°C
Certicado CE
ANTIVANDÁLICO
WEEE y RoHS
VALORES POR DEFECTO
- Sin códigos memorizados. - Tiempo para programación: 120 segundos.
- Tiempo iluminación: 10 segundos. - Subcódigo para cambio por usuario (Grupo 1): A y B.
- Tiempo desbloqueo de relé: 1 segundo. - Subcódigo para cambio por usuario (Grupo 2): 1 y 3.
- Número de dígitos: 5. - El LED rojo se enciende al alimentar el teclado.
- Código maestro: 12345.
ES
DGA
Teclado autónomo con electrónica interna
MANUAL DE INSTALACIÓN
2cdvigroup.com
GraciaspordepositarsuconanzaenCDVIconlaadquisicióndeesteproducto.

CORRESPONDENCIA DE SEÑALES SONORAS
- 1 pitido corto > Teclado alimentado.
- 1 pitido largo > Introducción de datos en programación o acceso concedido.
- 2 pitidos cortos > Entrada o salida del modo programación.
- 4 pitidos cortos > Error en introducción de datos.
ACERCA DE LOS CÓDIGOS
- Se pueden usar todas las teclas para programar un código de acceso.
- El código maestro y los códigos de acceso deben tener 4, 5 o 6 dígitos.
- El código maestro NO puede usarse como un código de acceso común.
- Para borrar un código, sustitúyalo por 000000, 00000 o 0000. Estas sucesiones de ceros no pueden usarse
como códigos de acceso.
PULSADOR DE SALIDA
La entrada P1 actúa sobre el relé 1. El modo de funcionamiento y la temporización son programables:
- El contacto H1 permite usar la tecla “0” como un pulsador exterior.
- Si el contacto H1 está abierto, la tecla “0” se usa para introducir códigos de usuario de manera normal.
- Si el contacto H1 está cerrado, la tecla “0” se usa como pulsador exterior para apertura libre de la puerta.
CONSUMO
- 12 Vca: 20 mA (stand-by), 80 mA máximo (con los 2 relés activados).
- 24 Vca: 10 mA (stand-by), 40 mA máximo (con los 2 relés activados).
RESET A VALORES DE FÁBRICA
1] Introduzca 2 veces el código maestro (por defecto «12345»). El LED rojo se iluminará para conrmar la
entrada al modo programación.
2] Teclee A6 :
- El LED verde se iluminará durante 1 segundo.
- Pulse simultáneamente las teclas A y B para iniciar el reseteo.
- El LED verde permanecerá encendido mientras dure el proceso de reseteo, espere a que se apague.
- Acabado el proceso, el código maestro volverá a ser 12345 y todos los códigos de acceso se habrán borrado.
- El teclado ha vuelto a valores por defecto, el LED rojo se enciende un momento y luego se apaga.
------------------------------------------------------- O ---------------------------------------------------------
1] Corte la alimentación. Una los cables blanco y amarillo.
2] Restablecer la alimentación:
- Se iluminará el LED verde.
- Espere unos segundos. Se emitirá un pitido y el LED verde se apagará.
- Separe los cables.
ES
DGA
Teclado autónomo con electrónica interna
MANUAL DE INSTALACIÓN
3cdvigroup.com

3] El código maestro volverá a ser 12345 y se habrán borrado todos los códigos.
PROGRAMACIÓN DEL NÚMERO DE DÍGITOS
1] Introduzca 2 veces el código maestro (por defecto, 12345). Se encenderá el LED rojo para conrmar la
entrada en modo de programación.
2] Teclee A4 para programar el número de dígitos de los códigos:
- El LED verde se iluminará durante 1 segundo.
- Teclee 4, 5 o 6 para indicar el número de dígitos de los códigos.
- El LED verde se iluminará durante 1 segundo para conrmar la programación.
3] Teclee A5 para cambiar el código maestro:
- El LED verde se iluminará durante 1 segundo.
- Introduzca los 4, 5 o 6 dígitos del nuevo código maestro.
- El LED verde se iluminará durante 1 segundo para conrmar la programación.
4]
Pulse B para salir del modo de programación. El LED rojo se apagará para conrmar la salida del modo de
programación.
  4parpadeosdelLEDrojoindicanunerrorenlaintroduccióndedatos
Ejemplo de cambio de código maestro:
Código maestro o de usuario (5 dígitos): 12369
Al cambiar a códigos de 4 dígitos: introduzca 2369
Al cambiar a códigos de 6 dígitos: introduzca 012369
Serecomiendacongurarloscódigoscon6dígitosyluegocambiarlalongituddecódigos.
PROGRAMACIÓN DEL CÓDIGO MAESTRO
1] Introduzca 2 veces el código maestro (por defecto, 12345). Se encenderá el LED rojo para conrmar la
entrada en modo de programación.
2] Teclee A5 para cambiar el código maestro:
- El LED verde se iluminará durante 1 segundo.
- Introduzca los 4, 5 o 6 dígitos del nuevo código maestro.
- El LED verde se iluminará durante 1 segundo para conrmar la programación.
3] Pulse B para salir del modo de programación. El LED rojo se apagará para conrmar la salida del modo de
programación.
PROGRAMACIÓN DE CÓDIGOS DE USUARIO
Grupo 1: Desde posiciones de memoria 00 a 59. Actúan sobre el relé 1.
Grupo 2: Desde posiciones de memoria 60 a 99. Actúan sobre el relé 2.
ES
DGA
Teclado autónomo con electrónica interna
MANUAL DE INSTALACIÓN
4cdvigroup.com

1] Introduzca 2 veces el código maestro (por defecto, 12345). Se encenderá el LED rojo para conrmar la
entrada en modo de programación.
CÓD. MAESTRO
CÓD. MAESTRO
LED ROJO
ENCENDIDO
2] Introduzca la posición de memoria del código a programar (00 a 99):
- Si la posición está libre, se encenderá el LED verde. Introduzca el código de 4, 5 o 6 dígitos.
- Si la posición está ocupada, el LED rojo parpadeará 4 veces.
- Sobrescriba el código existente tecleando los dígitos del nuevo código, o bien introduzca 0000, 00000 o
000000 para borrar el código existente.
- El LED verde se iluminará durante 1 segundo para conrmar la programación.
3]
Pulse B para salir del modo de programación. El LED rojo se apagará para conrmar la salida del modo de
programación.
Sielcódigointroducidoyaestuvieraenmemoriaofueraigualalcódigomaestro,elLEDrojo
parpadeará4vecesparaindicarunerror.Tengaencuentaqueloscódigos0000,00000y000000se
utilizanúnicamenteparaborrarcódigosynopuedenusarsecomocódigosdeacceso.
LISTADO DE CÓDIGOS DE USUARIO
00 25 50 75
01 26 51 76
02 27 52 77
03 28 53 78
04 29 54 79
05 30 55 80
06 31 56 81
07 32 57 82
08 33 58 83
09 34 59 84
10 35 60 85
11 36 61 86
12 37 62 87
13 38 63 88
14 39 64 89
15 40 65 90
16 41 66 91
17 42 67 92
18 43 68 93
ES
DGA
Teclado autónomo con electrónica interna
MANUAL DE INSTALACIÓN
5cdvigroup.com

19 44 69 94
20 45 70 95
21 46 71 96
22 47 72 97
23 48 73 98
24 49 74 99
PROGRAMACIÓN DE TEMPORIZACIONES
1]Introduzca 2 veces el código maestro (por defecto, 12345). Se encenderá el LED rojo para conrmar la
entrada en modo de programación.
2]Teclee A0 para programar la temporización de la iluminación de la botonera:
- El LED verde se iluminará durante 1 segundo.
- Introduzca la duración en segundos de la iluminación de la botonera: “10” para 10 segundos hasta 99,
o bien teclee “00” para una iluminación permanente.
- El LED verde se iluminará durante 1 segundo para conrmar la programación.
3]Teclee A1 para programar la temporización del relé 1:
- El LED verde se iluminará durante 1 segundo.
- Teclee en segundos la duración del tiempo de activación del relé (desde 01 segundos hasta 99). Teclee
“00” para programar el relé en modo biestable.
- El LED verde se iluminará durante 1 segundo para conrmar la programación.
4]Teclee A2 para programar la temporización del relé 2:
- El LED verde se iluminará durante 1 segundo.
- Teclee en segundos la duración del tiempo de activación del relé (desde 01 segundos hasta 99). Teclee
“00” para programar el relé en modo biestable.
- El LED verde se iluminará durante 1 segundo para conrmar la programación.
5]
Pulse B para salir del modo de programación. El LED rojo se apagará para conrmar la salida del modo de
programación.
4parpadeosdelLEDrojoindicaránunerrorenlosdatosintroducidos.
RESET DEL CÓDIGO MAESTRO
En funcionamiento normal, una los cables blanco y amarillo:
- El LED verde se iluminará y emitirá un pitido. Espere hasta que el LED verde se apague y separe los hilos.
- El código maestro habrá vuelto a ser: 123456 (6 dígitos), 12345 (5 dígitos) o 1234 (4 dígitos).
CAMBIO DE CÓDIGO DE ACCESO POR EL PROPIO USUARIO
Para autorizar a un usuario para cambiar su código de acceso, tiene que unir los cables azul y amarillo (si están
separados, esta función estará deshabilitada).
1] Introduzca el código de usuario antiguo. Se activará el relé de cerradura y se iluminará el LED verde.
ES
DGA
Teclado autónomo con electrónica interna
MANUAL DE INSTALACIÓN
6cdvigroup.com

2] Teclee el código de modicación (AB o 13 por defecto para relés 1 y 2, respectivamente), el LED rojo se
encenderá para autorizar el cambio.
3] Introduzca el nuevo código de usuario. El LED verde se iluminará durante 1 segundo para conrmar la
programación del nuevo código. El LED rojo se apagará.
4] Compruebe que el nuevo código activa el relé de cerradura.
PROGRAMACIÓN DE CÓDIGOS DE MODIFICACIÓN POR PARTE DE USUARIO
1] Introduzca 2 veces el código maestro (por defecto, 12345). Se encenderá el LED rojo para conrmar la
entrada en modo de programación.
2] Teclee A7 para cambiar el código de modicación para usuarios del Grupo 1 (relé 1):
- El LED verde se iluminará durante 1 segundo.
- Teclee los dos dígitos del código de modicación por parte de usuario.
- El LED verde se iluminará durante 1 segundo para conrmar la programación.
3] Teclee A8 para cambiar el código de modicación para usuarios del Grupo 2 (relé 2):
- El LED verde se iluminará durante 1 segundo.
- Teclee los dos dígitos del código de modicación por parte de usuario.
- El LED verde se iluminará durante 1 segundo para conrmar la programación.
4]
Pulse B para salir del modo de programación. El LED rojo se apagará para conrmar la salida del modo de
programación.
PROGRAMACIÓN DE LA SEÑALIZACIÓN SONORA
La señalización sonora está activa en el modo de programación y en el momento en el que se activa un relé
después de haber introducido un código correcto. Para habilitar la señalización sonora con cada pulsación
de un botón:
1] Introduzca 2 veces el código maestro (por defecto, 12345). Se encenderá el LED rojo para conrmar la
entrada en modo de programación.
2] Teclee AA:
- Se emitirá un pitido.
- Teclee “0” para desactivar la señalización sonora al pulsar un botón.
- Teclee “1” para activar la señalización sonora al pulsar un botón.
- Se emitirá un pitido para conrmar la programación.
3]
Pulse B para salir del modo de programación. El LED rojo se apagará para conrmar la salida del modo de
programación.
ES
DGA
Teclado autónomo con electrónica interna
MANUAL DE INSTALACIÓN
7cdvigroup.com

P1
H
V
V
V
3] ESQUEMA DE CABLEADO
Este producto incluye un
varistor que debe colocarse
en paralelo al dispositivo
de cierre que controle el
equipo. Si el equipo controla
varios elementos de cierre,
cada uno de ellos deberá
tener su propio varistor.
Estos varistores protegen al
equipo de los picos de tensión
provocados en la activación y
desactivación del dispositivo
de cierre.
Cable Correspondencia
Negro Alimentación 12-24 Vca / 12-48 Vcc
Rojo Alimentación 12-24 Vca / 12-48 Vcc
Marrón Contacto Normalmente Cerrado de relé 1
Rosa Común de relé 1
Naranja Contacto Normalmente Abierto de relé 1
Amarillo Común
Verde Pulsador de salida (P1) de relé 1
Verde claro Contacto horario H
Azul Cambio de código por usuario
Azul oscuro Contacto Normalmente CErrado de relé 2
Violeta Común de relé 2
Gris Contacto Normalmente Abierto de relé 2
Blanco Reset a valores por defecto
Varistor
ALIMENTACIÓN
12-24 Vca
12-48 Vcc
ALIMENTACIÓN
Disp. de cierre
230 V VENTOSA
Negro
Rojo
Rosa [C1]
Marrón [NC1]
Naranja [NA1]
Amarillo
Verde
Verde claro
Azul
Violeta [C2]
Gris [NA2]
Azul oscuro [NC2]
Blanco
ELECTROCERRADURA
RESET A VALORES
DE INICIO
230 V
ES
DGA
Teclado autónomo con electrónica interna
MANUAL DE INSTALACIÓN
8cdvigroup.com

DGA 11122
Varistor
05D 680K
Llave para tornillos
TORX®T20
Tornillo TORX®
M4x10
Tornillo M4x30
Tacos de jación
S5
5] MONTAJE
Una vez se haya asegurado de que el kit de montaje está completo y de que ha preparado
correctamente los hilos del DGA, puede proceder a montar el teclado. Asegúrese de tener a
mano todas las herramientas necesarias y siga las instrucciones de montaje:
Marque la ubicación de los agujeros
de jación de la placa de montaje
del DGA. Taladre los dos agujeros
de jación (Ø 5 mm y profundidad
mínima = 35 mm) y el agujero de
acceso de los cables.
Introduzca los 2 tacos de jación
y coloque la placa de montaje del
DGA. Atorníllela al muro usando
los tornillos M4x30 suministrados.
Inserte el cable del teclado en el
agujero de acceso correspondiente.
Coloque el teclado en su placa de
montaje, poniendo en primer lugar
la parte superior y asegurándose de
que encaja en toda la supercie de la
placa de montaje.
Fije el DGA a su soporte utilizando
el tornillo TORX® suministrado y su
llave correspondiente.
4] KIT DE MONTAJE
1
(X2)
(X2)
2
Digicode
3
ES
DGA
Teclado autónomo con electrónica interna
MANUAL DE INSTALACIÓN
9cdvigroup.com

120
98 25
Illuminatedkeypad.
Castaluminiumbody.
2relay.
Surfacemount.
Freevoltage**
100 user codes.
Torx®mounting screws.
2 relay outputs, N/O and N/C contact 8A/250V.
100 user codes in 4 to 6 digits.
All programming stored in non-volatile
EEPROM memory.
1 request-to-Exit input.
1 master code.
Modication of Pin code by the user.
Visual and sound feedback.
Keypad Illumination :
Permanent or timed.
Operating voltage:
- 12V to 24VAC,
- 12V to 48VDC.
Consumption : 25 to 80 mA.
1] PRODUCT PREVIEW
The DGA a self contained keypad, under the Digicode®brand, was engineered
to secure your accesses. The DGA will compliment any audio or video entry systems
to control the operation and locking of your doors and gates. Its design and its high
resistance to vandalism make it suitable to secure residential as well as industrial
sites. Its compatibility with all CDVI locking devices gives you the exibility to set
your own personalized system while keeping a high security level.
IP64
Environmental tests
Salt spray
-25°C à +70°C
CE Certication
HIGH RESISTANCE
TO VANDALISM
WEEE & RoHS
2] PROGRAMMING
DEFAULT FACTORY VALUES
- No code programmed in the keypad, - Programming mode time: 120 seconds,
- Illumination time: 10 seconds, - Sub master code for user to reprogram its Pin code group #1: A and B,
- Relay output time: 1 second, - Sub master code for user to reprogram its Pin code group #2: 1 and 3,
- Code length: 5-digits, - Red LED lights on when the keypad is powered.
- Master code: 12345,
10 cdvigroup.com
EN
DGA
Cast aluminium Digicode®Self Contained
INSTALLATION MANUAL
Thankyouforbuyingourproductsandforthecondenceyouplaced
inourcompany.

AUDIBLE SIGNAL
- 1 short beep > Keypad powered,
- 1 long beep > data computing in programming or access granted,
- 2 short beeps > Enter or Exit from programming,
- 4 short beeps > Data computing error.
CODE LENGTH
- All the keypad keys can be used to program a code,
- The master code and the Pin code can be of 4, 5 or 6-digits,
- The master code CAN NOT be used as a PIN code (User Pin code),
- Codes 000000, 00000 and 0000 can only be used to delete a user code,
- To delete a specic User Code replace it by 0000 if code length is 4-digit format or replace it
by 00000 if the code is in 5-digit format.
REQUEST-TO-EXIT INPUT
P1 input activates relay 1. (The output can be programmed) :
- The timer input H1 if connected allows using the 0 key as a request-to-enter,
- If the timer contact is open then the 0 digit key is used for the Pin code,
- if the contact is closed then the 0 key is used for the request-to-enter.
CONSUMPTION
- 12V AC: in stand-by 20 mA, when 2 relay outputs activated 80 mA max,
- 24V AC: in stand-by 10 mA, when 2 relay outputs activated 40 mA max.
RESET MASTER CODE AND DELETE ALL USER CODES
1] Enter the master code twice (12345 default value master code):
- the red LED lights on to conrm entry in programming mode.
2] Press A6 to enter in the reset menu:
- the green LED lights on for 1 second,
- press simultaneously on A and B to start the reset,
- the green LED lights during all the reset process, wait until it lights off,
- the master code is reset to its factory value 12345 and all the user codes are deleted,
- the keypad is reset to the factory default values, the red LED lights on then lights off.
------------------------------------------------------ OR ---------------------------------------------------------
1] Turn off the power. Short the white and the yellow wires.
2] Power on the keypad:
- the green LED lights on,
11cdvigroup.com
EN
DGA
Cast aluminium Digicode®Self Contained
INSTALLATION MANUAL

- wait a few seconds, one beep is emitted. The green LED lights off. Unshort the wires.
3] The keypad is reset to the factory default values.
SETTING CODE LENGTH
1] Enter the master code twice (12345 default value master code) :
- the red LED lights on to conrm entry in programming mode
2] Press A4 to program the code length:
- the green LED lights on during 1 second,
- press 4, 5 or 6 to enter the code length,
- the green LED lights on during 1 second to conrm programming of the code length.
3] Enter A5 to modify the master code:
- the green LED lights on during 1 second,
- enter the new 4 or 5 or 6-digit master code,
- the green LED lights on during 1 second to conrm programming of the new master code.
4] Press B to exit from programming mode:
- the red LED lights off to conrm exit from programming.
 TheredLEDashes4timestoindicateadatacomputingerror
Master code or user code: 12369
When changing to 4-digit code: enter 2369
When changing to 6-digit code: enter 012369
Itisrecommendedtoprogramthecodesin6-digitsandthenmodifythecodelength.
CHANGING THE MASTER CODE
1] Enter the master code twice (12345 default value master code):
- the red LED lights to conrm entry in programming mode.
2] Press A5:
- the green LED lights on during 1 second,
- enter the new master code (according to the code length set up),
- the green LED lights on during 1 second to conrm programming.
3] Press B to exit from programming mode. The red LED lights off to conrm exit from programming.
ADDING USER CODES
Group 1: from user number 00 to user number 59, relay 1
Group 2: from user number 60 to user number 99, relay 2
12 cdvigroup.com
EN
DGA
Cast aluminium Digicode®Self Contained
INSTALLATION MANUAL

1] Enter the master code twice (12345 default master code):
- the red LED lights on to conrm entry in programming mode.
MASTER CODE
MASTER CODE
RED LED
LIGHTS ON
2] To add a user code, enter the user number (from 00 to 99):
- If the user number is free, the green LED lights during 1 second enter the 4, 5 or 6-digit code,
- If the user number is already programmed, the red LED ashes 4 times,
- To modify the user code enter a 4, 5 or 6 digit code,
- To cancel the user code enter 000000 or 00000 or 0000 code,
- The green LED lights on duri ng 1 second to conrm programming.
Iftheusercodeisalreadyprogrammedorisidenticaltothemastercode, thentheredLEDashes
4 times to indicates a data computing error.
Note that the codes 000000 or 00000
or0000arestrictlyusedtodeletedausercodeonly.
3] Press B to exit from programming mode. The red LED lights off to conrm exit from programming.
USER CODE LIST
00 25 50 75
01 26 51 76
02 27 52 77
03 28 53 78
04 29 54 79
05 30 55 80
06 31 56 81
07 32 57 82
08 33 58 83
09 34 59 84
10 35 60 85
11 36 61 86
12 37 62 87
13 38 63 88
14 39 64 89
15 40 65 90
16 41 66 91
17 42 67 92
18 43 68 93
13cdvigroup.com
EN
DGA
Cast aluminium Digicode®Self Contained
INSTALLATION MANUAL

19 44 69 94
20 45 70 95
21 46 71 96
22 47 72 97
23 48 73 98
24 49 74 99
SETTING ILLUMINATION AND OUTPUT TIME
1] Enter the master code twice (12345 default value master code):
- the red LED lights on to conrm entry in programming mode
2] Press A0 to program the key-in keypad time and the illumination time:
- the green LED lights during 1 second. Enter the time in 10th of second 10 for 10 seconds up to 99 for 99
seconds the backlighting dims 10 seconds after the last keypress or switches off after entering a valid code,
- enter 00 for a permanent illumination keys. The green LED lights during 1 second.
3] Press A1 to program relay 1 output time (door release time):
- the green LED lights during 1 second,
- for a timed output enter the time in seconds 01 for 1 second up to 99 for 99 seconds,
- enter 00 for a latched output,
- the green LED lights during 1 second to validate the time.
4] Press A2 to program relay 2 output time (door release time):
- the green LED lights during 1 second,
- for a timed output enter the time in seconds – 01 for 1 second up to 99 for 99 seconds,
- enter 00 for a latched output. The green LED lights during 1 second to validate the time.
5] Press B to exit from programming mode:
- the red LED lights to conrm exit from programming.
TheredLEDashes4timestoindicateadatacomputingerror.
RESET MASTER CODE
Short the white and the yellow wires:
- the green LED lights on,
- one beep is emitted,
- wait until the green LED lights off. Separate the two wires,
- the master code is reset to the factory default value 123456 in 6-digit code length, 12345 in 5-digit
code length or 1234 in 4-digit code length.
CHANGING THE CODE BY THE USER
To authorize a user to modify its own User code short the blue and the yellow wires (Separate the two wires
14 cdvigroup.com
EN
DGA
Cast aluminium Digicode®Self Contained
INSTALLATION MANUAL

to disable this function).
1] Enter the old user code:
- the relay is activated and the green LED lights on.
2] Enter the 2-digit sub master code (default sub master code A and B):
- the red LED lights on to authorize the modication.
3] Enter the new user code:
- the green LED lights during 1 second to conrm the new user code The red LED lights off.
4] Check the new user code to make sure of the modication.
SETTING A SUB MASTER CODE
The Sub Master code allows the user to change its own code without entering in programming mode. For
security reasons the code need to be changed periodically. This feature makes it easier and faster to change
its code
1] Enter the master code twice (12345 default master code):
- the red LED lights on to conrm entry in programming.
2] Press A7 to program a sub master code for the user individual Pin code modication of Group 1:
- the green LED lights on during 1 second,
- enter the new 2-digit sub master code,
- the green LED lights on during 1 second to conrm programming of the sub master.
3] Press A8 to program a sub master code for the user individual Pin code modication of Group 2:
- the green LED lights on during 1 second,
- enter the new 2-digit sub master code,
- the green LED lights on during 1 second to conrm programming of the sub master.
4] Press B to exit from programming:
- the red LED lights off to conrm exit from programming.
AUDIBLE SIGNAL
The audible signal is enabled in programming mode and when the relay is energised after a valid code. To
enable the audible feedback on a key press:
1] Enter the master code twice (12345 default value master code):
- 2 beeps are emitted to conrm entry in programming mode.
2] Press A twice:
- One beep is emitted,
- Press 0 to disable the audible signal during a keypress,
- Press 1 to enable the audible signal during a keypress,
- One beep conrms the modication.
3] Press B to exit from programming:
- 2 beeps are emitted to conrm exit from programming mode.
15cdvigroup.com
EN
DGA
Cast aluminium Digicode®Self Contained
INSTALLATION MANUAL

P1
H
V
V
V
3] WIRING DIAGRAM
This device comes with a
varistor. The varistor must
be connected on the strike
terminal (electromagnet…)
operated by the device. If
this product operates more
than one strike, each lock
should have a varistor. The
varistor controls the overload
produced by the strike coil –
back emf.
Wires Description
Black Input voltage 12V or 24V AC or DC
Red Input voltage 12V or 24V AC or DC
Brown Relay 1 N/C contact
Pink Relais 1 common
Orange Relay 1 N/O contact
Yellow Common
Dark Green Relay 1 request-to-exit input
Light Green H Timer input
Blue User code modication
Dark Blue Relay 2 N/C contact
Purple Relais 2 common
Gray Relay 2 N/O contact
White Reset
Varistor
INPUT VOLTAGE
12V à 24VAC
12V à 48VDC
INPUT VOLTAGE
Locking devices
230 V ELECTROMAGNET
Black
Red
Pink [C1]
Brown [NC]
Orange [NO]
Yellow
Dark green
Light green
Blue
Purple [C2]
Gray [NO]
Dark blue [NC]
White
STRIKE
RESET
230 V
16 cdvigroup.com
EN
DGA
Cast aluminium Digicode®Self Contained
INSTALLATION MANUAL

DGA 11122
1
(X2)
(X2)
2
Digicode
3
05D 680K
Varistor
Spanner
for Torx®
T20 screws
M4x10
Torx®screw
M4x30
screws
S5 plastic
anchor
5] MOUNTING INSTRUCTION
Once you have made sure that the mounting kit is complete and that you prepared the cables
of the DGA keypad then you can proceed and mount the product. Make sure that you have
all the appropriate tools (drill, screw drivers and a meter tape...) and follow the mounting
instructions of the DGA keypad.
Take the marks with the back plate
of the DGA. Drill the 2 mounting
holes (Ø 5 MM bit and 35 MM depth
minimum) and the wiring access
hole.
Insert the 2 plastic anchors. Then
mount the back plate of the DGA
keypad, and screw on the wall with
the (M4x30) mounting screws.
Insert the cable of the keypad in
the wiring access area.
Place the keypad on the back plate
top rst and then make sure that it
ts all over the back plate.
fasten the screw at the buttom
of the DGA keypad with the Torx®
screw using the spanner.
4] MOUNTING KIT
17
cdvigroup.com
EN
DGA
Cast aluminium Digicode®Self Contained
INSTALLATION MANUAL

EN
DGA
Cast aluminium Digicode®Self Contained
INSTALLATION MANUAL
18 cdvigroup.com
6] NOTES

EN
DGA
Cast aluminium Digicode®Self Contained
INSTALLATION MANUAL
19cdvigroup.com

The installer’s choice
cdvigroup.com
Referencia :
Extranet :
All the information contained within this document (pictures, drawing, features, specications and dimensions) could be perceptibly different and can be changed without prior notice. Toda la información contenida en este documento (fotos, diagramas, especicaciones, características y dimensiones) pueden diferir del producto nal y cambiar sin previo aviso.
CDVI Group
FRANCE (Headquarter/Siège social)
Phone: [phone]
Fax: [phone]
CDVI
FRANCE + EXPORT
Phone: [phone]
Fax: [phone]
CDVI AMERICAS
[CANADA - USA]
Phone: [phone]
Fax: [phone]
CDVI
BENELUX
[BELGIUM - NETHERLAND - LUXEMBOURG]
Phone: [phone]
Fax: [phone]
CDVI
TAIWAN
Phone: [phone]
Fax: [phone]
CDVI
SUISSE
Phone: [phone]
Fax: [phone]
CDVI
CHINA
Phone: [phone]
Fax: [phone]
CDVI
IBÉRICA
[SPAIN - PORTUGAL]
Phone: [phone]
Fax: [phone]
CDVI
ITALIA
Phone: [phone]
Fax: [phone]
CDVI
MAROC
Phone: [phone]
Fax: [phone]
CDVI
SWEDEN
[SWEDEN - DENMARK - NORWAY - FINLAND]
Phone: [phone]
Fax: [phone]
CDVI
UK
[UNITED KINGDOM - IRELAND]
Phone: [phone]
Fax: [phone]
