Coalesse Massaud User manual

Massaud™Conference Chair
for Customer Service
If you have a problem, question, or request, call
your local dealer, or Coalesse at 1.800.627.6770
Or visit our website: www.coalesse.com
©2016 Coalesse
San Francisco, California U.S.A.
Printed in U.S.A.
TORX T-25, T-30 & T-40
TORQUE
WRENCH
WIRE CUTTERS
PLIERS
English - Pages 1 to 11 of 44
German - Pages 12 to 22 of 44
French - Pages 23 to 33 of 44
Spanish - Pages 34 to 44 of 44
7960573 Rev B

Page 2 of 44
7960573 Rev B

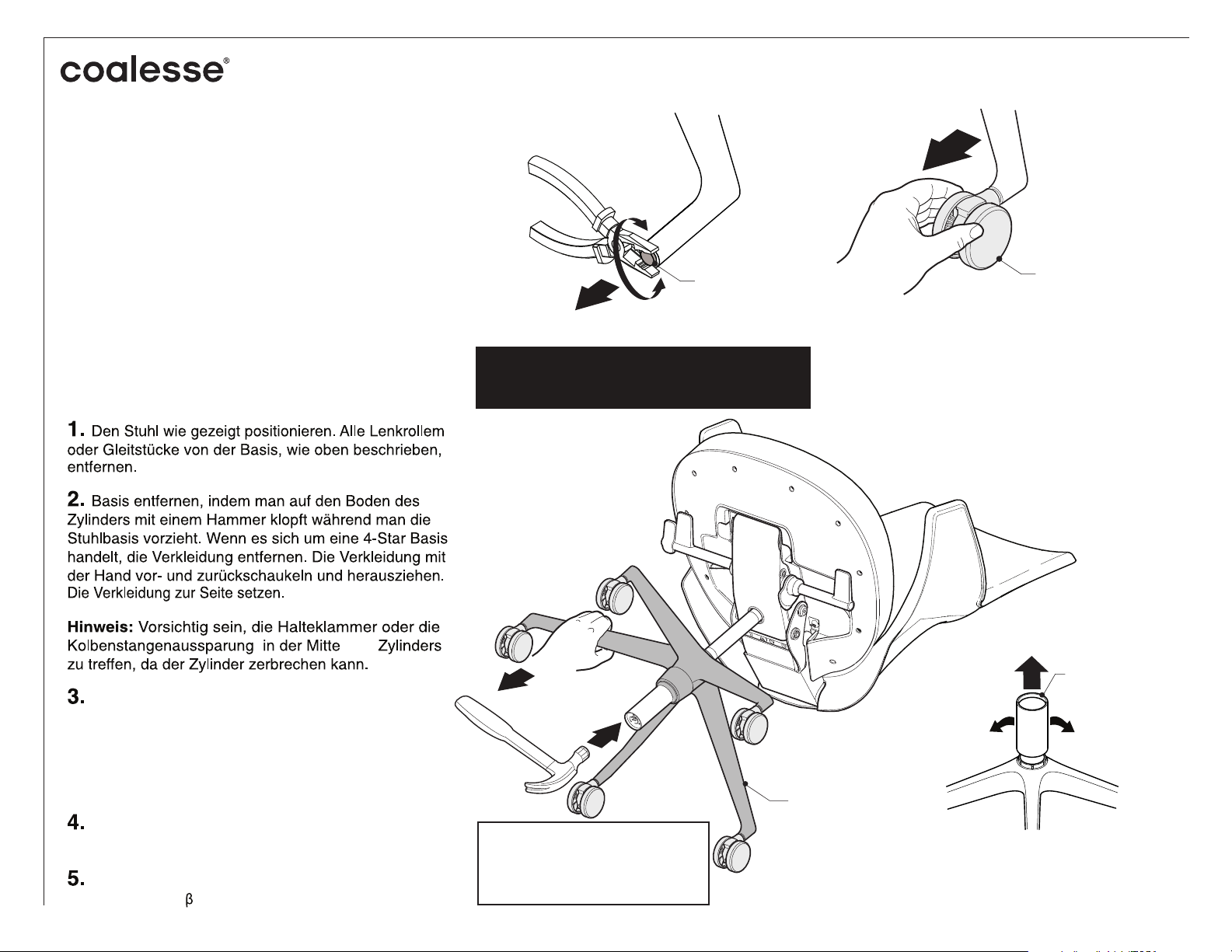

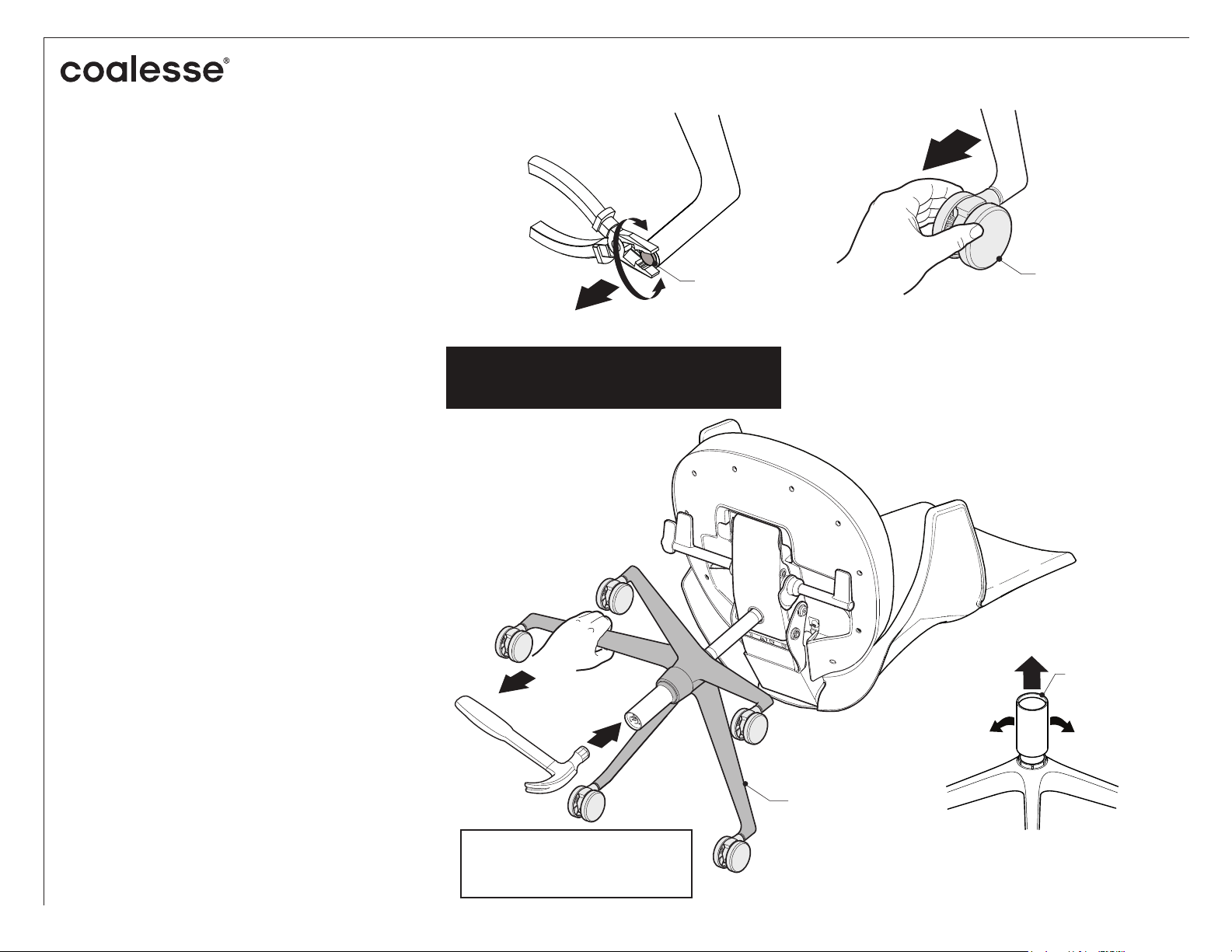

1. Position the chair as shown. Remove all casters
or glides from the base as noted above.
2. Remove the base by hitting the bottom of the
cylinder with a hammer while pulling forward on
the chair base. If the base is a 4-star base, remove
the shroud. Rock the shroud back and forth, by hand,
and pull it out. Set the shroud aside.
Note: Be careful not to hit the retaining clip or the
cylinder rod in the center of the cylinder, as this may
cause the cylinder to break apart.
3. If the base is a 4-star base, install the shroud onto
the new base and tap it on with a mallet until it is fully
seated. Slide the new base onto the cylinder. Hit the
bottom of the base legs with a plastic mallet to seat
the base to the cylinder.
4. Insert the casters or glides into the base and tap
them in with a plastic mallet.
5. Flip the chair upright and sit in the seat several
times to make sure the base is properly seated on the
cylinder.
1. Position the chair on it’s side on a clean soft surface.
2. To remove casters: Pull outwards on the casters
while tapping the base with a plastic mallet.
To remove glides: Use pliers to grip the glide and
rotate it while pulling out.
3. Insert the new casters or glides into the base and
tap them in with a plastic mallet.
Caster or Glide Replacement
Base Replacement
BASE
IF REMOVING
BASE
CASTER
Glide
(4-STAR BASE) (5-STAR BASE)
NOTE: DO NOT hit the inner
cylinder rod with the hammer.
Hit the outer rim of the cylinder.
NOTE: 5-star base chair shown. Replacement
procedure identical for 4-star base chair,
except as noted.
SHROUD
4-STAR BASE ONLY

Page 3 of 44
7960573 Rev B

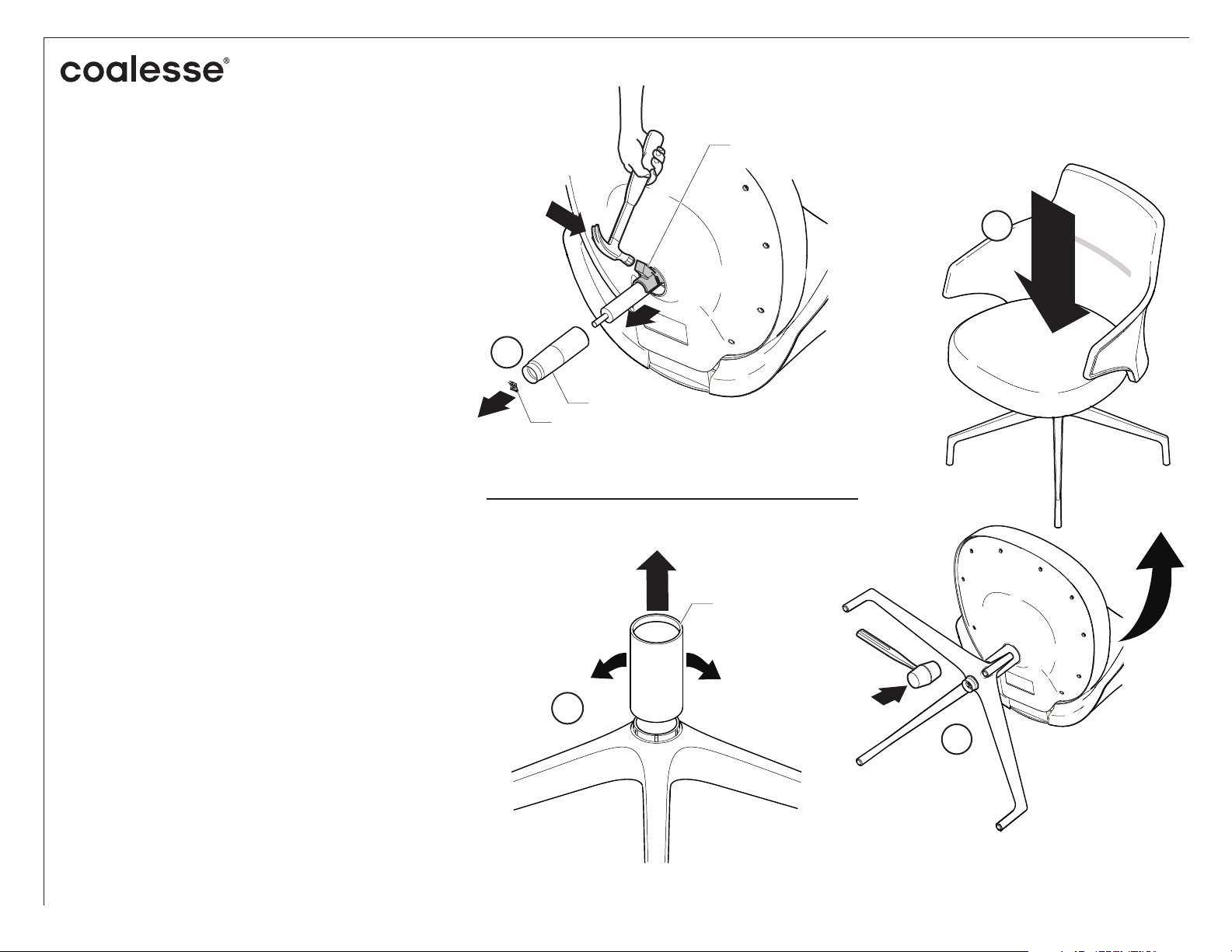

1. Position the chair as shown. Remove the base by
hitting the bottom of the cylinder with a hammer while
pulling forward on the chair base. Set Base aside.
2. Attach the cylinder removal tool to the cylinder and
slide it down so it contacts the mechanism. Gently pull
out on the cylinder while hitting the removal tool with a
hammer until the cylinder is free.
3. Insert the new cylinder into the mechanism and
hit the bottom of the cylinder with a hammer to ensure
it is seated in the mechanism.
4. Slide the base onto the cylinder and hit the bottom
of the base legs with a plastic mallet to ensure it is
seated on the cylinder.
5. Flip chair upright and sit on the seat several times
to make sure the new cylinder is properly seated.
Cylinder Replacement - 5-star Base
INSTALL PNEUMATIC CYLINDER REMOVAL TOOL
2a
1
MECHANISM
NOTE: DO NOT hit the inner
cylinder rod with the hammer.
Hit the outer rim of the cylinder.
2b
4
5

Page 4 of 44
7960573 Rev B
1. Referring to step 1 on page 3, remove the base from
the cylinder.
2. Remove the clip securing the cylinder lower tube.
Remove the cylinder lower tube from the cylinder
support column.
3. Referring to view 2a on page 3, install cylinder removal
tool. Remove the cylinder support column from the seat
as described in step 2 on page 3.
4.Install the new cylinder into the mounting plate in the
seat. Reinstall the base onto the cylinder and hit the base
with a plastic mallet to seat the cylinder to the base and to
the mounting plate in the seat.
5.Flip the chair upright and sit in it several times to
ensure the cylinder is is properly seated in the seat and
base.
Cylinder Replacement - 4-star Base
CLIP
LOWER TUBE
2
1. Referring to step 1 on page 3, remove the base
from the cylinder.
2. Grasp the shroud and pull out, while rocking the
shroud side to side, to remove it.
3. Install the new shroud onto the base. Tap it into
place with a plastic mallet until it is fully seated on top
of the base.
4.Reinstall the base onto the cylinder and hit the base
with a plastic mallet to seat it to the cylinder.
5.Flip the chair upright and sit in it several times to
ensure the cylinder is is properly seated in the base.
Shroud Replacement - 4-star Base
4
SHROUD
2
CYLINDER REMOVAL TOOL
5

Page 5 of 44
7960573 Rev B

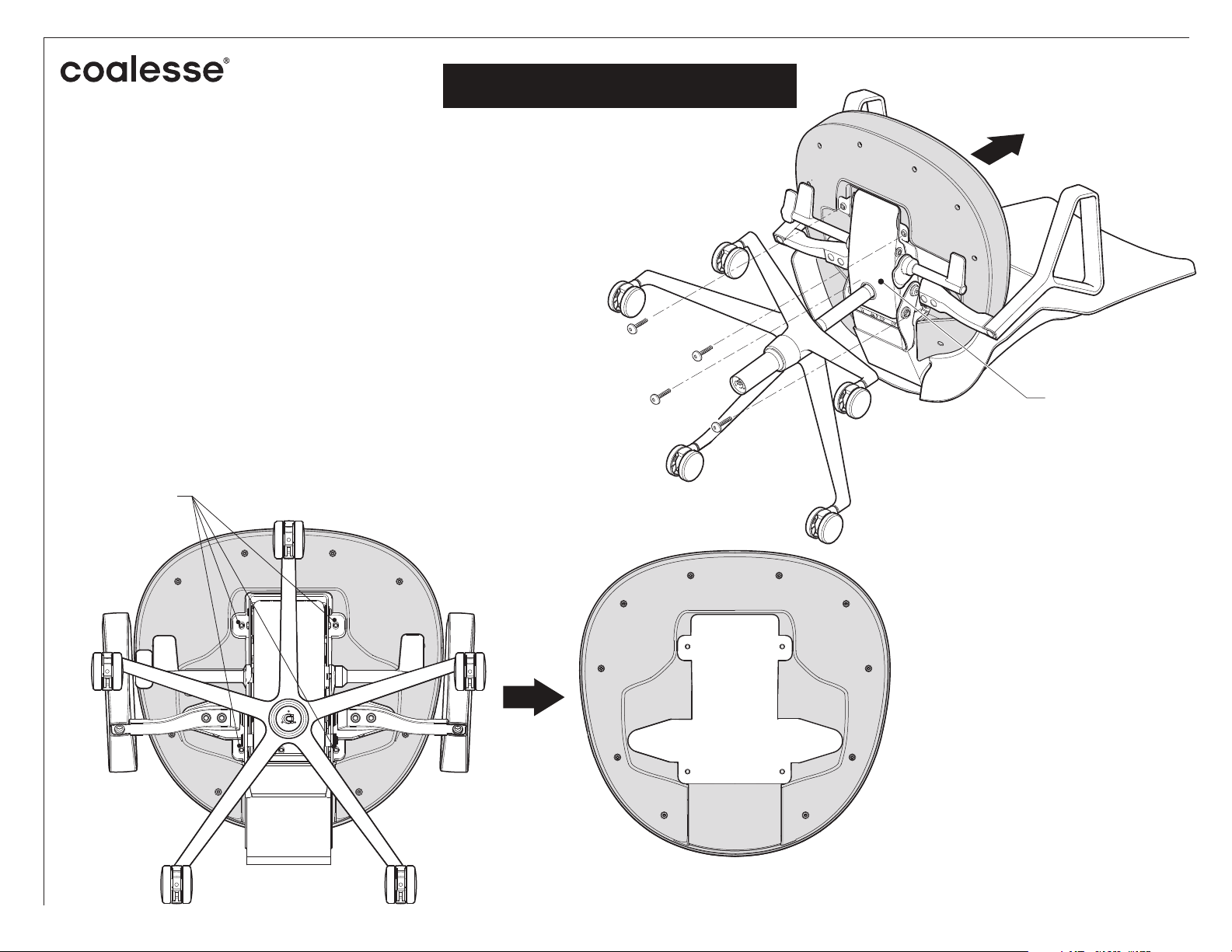

1. Position the chair as shown. Locate the 4 screws that attach the
mechanism to the seat and remove them by using a T-30 torx driver.
2. The seat cushion can now by lifted off the mechanism and set aside.
3. Slide the new seat cushion into place and align the holes in the seat
with the mounting holes in the mechanism.
4. Insert the 4 new screws and tighten to 45 in-lbs (5 Nm).
Seat Cushion Replacement - 5-Star Base
MECHANISM
TORX T-30
SCREW (4)
BOTTOM VIEWS
NOTE: Loop Arm style chair shown. Replacement
procedure identical for Integrated Arm style chair.

Page 6 of 44
7960573 Rev B
1. Position the chair as shown. Remove the base by hitting the bottom
of the cylinder with a hammer while pulling forward on the chair base.
Set base aside.
2. Using a T-25 Torx driver, remove ten (10) screws securing the outer
seat cover to seat cushion and remove the outer cover.
3. Using a T-30 Torx driver, remove the four (4) screws securing the
seat cushion to the seat mounting plate and remove the seat cushion.
4. Install the new seat cushion onto the seat mounting plate and insert
the four (4) new screws provided. Tighten all (4) screws to 45 in-lbs (5 Nm).
5. Install the new outer seat cover onto the seat cushion and insert the
ten (10) new screws provided. Tighten all screws until snug.
6. Reinstall the base, with shroud, onto the cylinder and hit the base
with a plastic mallet to secure the base to the cylinder.
7. Flip the chair upright and sit in it several times to ensure the cylinder
is properly seated in the base.
Seat Cushion Replacement - 4-Star Base
MOUNTING PLATE
TORX T-30
SCREW (4)
NOTE: DO NOT hit the inner
cylinder rod with the hammer.
Hit the outer rim of the cylinder.
TORX T-25
SCREW (10)
OUTER SEAT COVER
1
6
7
2
23

Page 7 of 44
7960573 Rev B
1. Insert a flat head screw driver under the outer back shell and pry it off. Start at the
corner and pry around the edge until the part is free. (Pry at points indicated).
2. Remove the 4 back mounting bolts using a Torx T-40 driver. Lift the back upwards
until it’s free and set it aside.
3. Slide the new back assembly down into place and align the 4 mounting holes.
4. Insert the 4 new mounting bolts and tighten to 90 in-lbs (10 Nm).
5. Next, install the outer back shell by aligning the top 3 ribs on the outer back shell
with the slots inside the inner back shell. Once aligned, gently press on the outer
back shell until it is captured by the spring clips, but do not push them all
the way in.
6. Continue to work down the back shell, aligning the ribs and
pressing them into the slots/clips. Once all of the ribs have been
inserted, press the back shell on completely so there are no gaps
between the inner and outer back shells.
Back Cushion Replacement
1
23
4RIB
SLOT
NOTE: Loop Arm style chair shown. Replacement
procedure identical for Integrated Arm style chair.
NOTE: Mid Back style chair shown. Replacement
procedure identical for Low Back style chair.

Page 8 of 44
7960573 Rev B

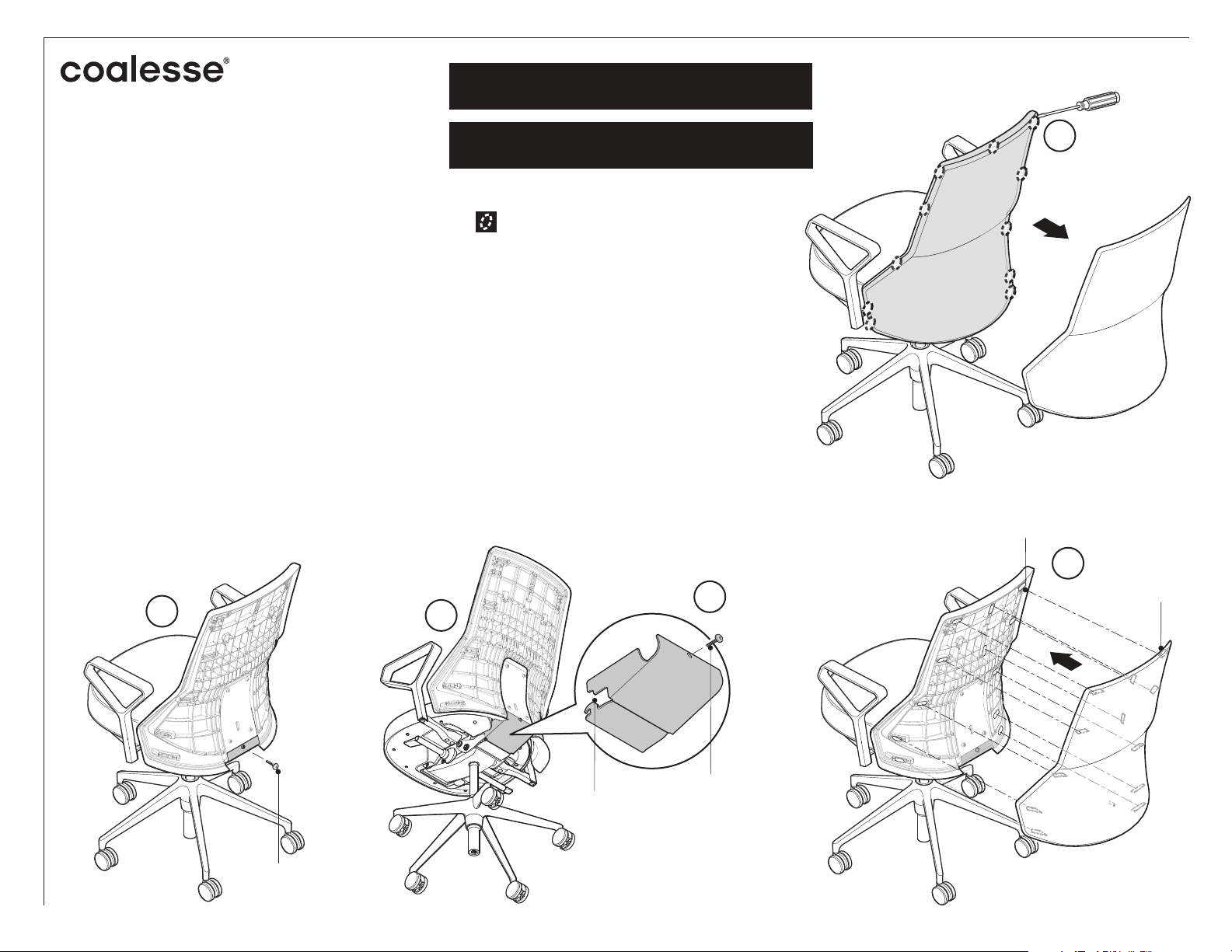

1. Insert a flat head screw driver under the outer back shell and pry it off. Start at the top
corner and pry around the edge until the part is free.(Pry at points indicated).
2. Remove the bolt that attaches the cover to the j-bar with a T-40 Torx driver.
3. Lower the end of the cover and slide it away from the mechanism to remove it from
the chair.
4. Take the new cover and insert the hooks into the holes in the mechanism. Align the
mounting holes on the j-bar and tighten the new bolt to 90 in-lbs (10 Nm).
5. Next, install the outer back shell by aligning the top 3 ribs on the outer back shell with the
slots inside the inner back shell. Once aligned, gently press on the outer back shell until it is
captured by the spring clips, but do not push them all the way in.
6. Continue to work down the back shell, aligning the ribs and pressing them into the clips.
Once all of the ribs have been inserted, press the back shell on completely so there are no
gaps between the inner and outer shells.
J-Bar Cover Replacement
1
23
5
RIB
T-40 TORX
BOLT
SLOT
4
HOOK T-40 TORX
BOLT
NOTE: Loop Arm style chair shown. Replacement
procedure identical for Integrated Arm style chair.
NOTE: Mid Back style chair shown. Replacement
procedure identical for Low Back style chair.

Page 9 of 44
7960573 Rev B
1. Insert a flat head screw driver under the outer back shell and pry it off. Start
at the top corner and pry aroung the edge until the part is free.(Pry at points
indicated.
2. Next, install the outer back shell by aligning the top 3 ribs on the outer back
shell with the slots inside the inner back shell. Once aligned, gently press on the
outer back shell until it is captured by the spring clips, but do not push them all
the way in.
3. Continue to work down the back shell, aligning the ribs and pressing them
into the clips. Once all of the ribs have been inserted, press the back shell on
completely so there are no gaps between the inner and outer shells.
Outer Back Shell Replacement 1
2RIB
SLOT
NOTE: Loop Arm style chair shown. Replacement
procedure identical for Integrated Arm style chair.
NOTE: Mid Back style chair shown. Replacement
procedure identical for Low Back style chair.

Page 10 of 44
7960573 Rev B

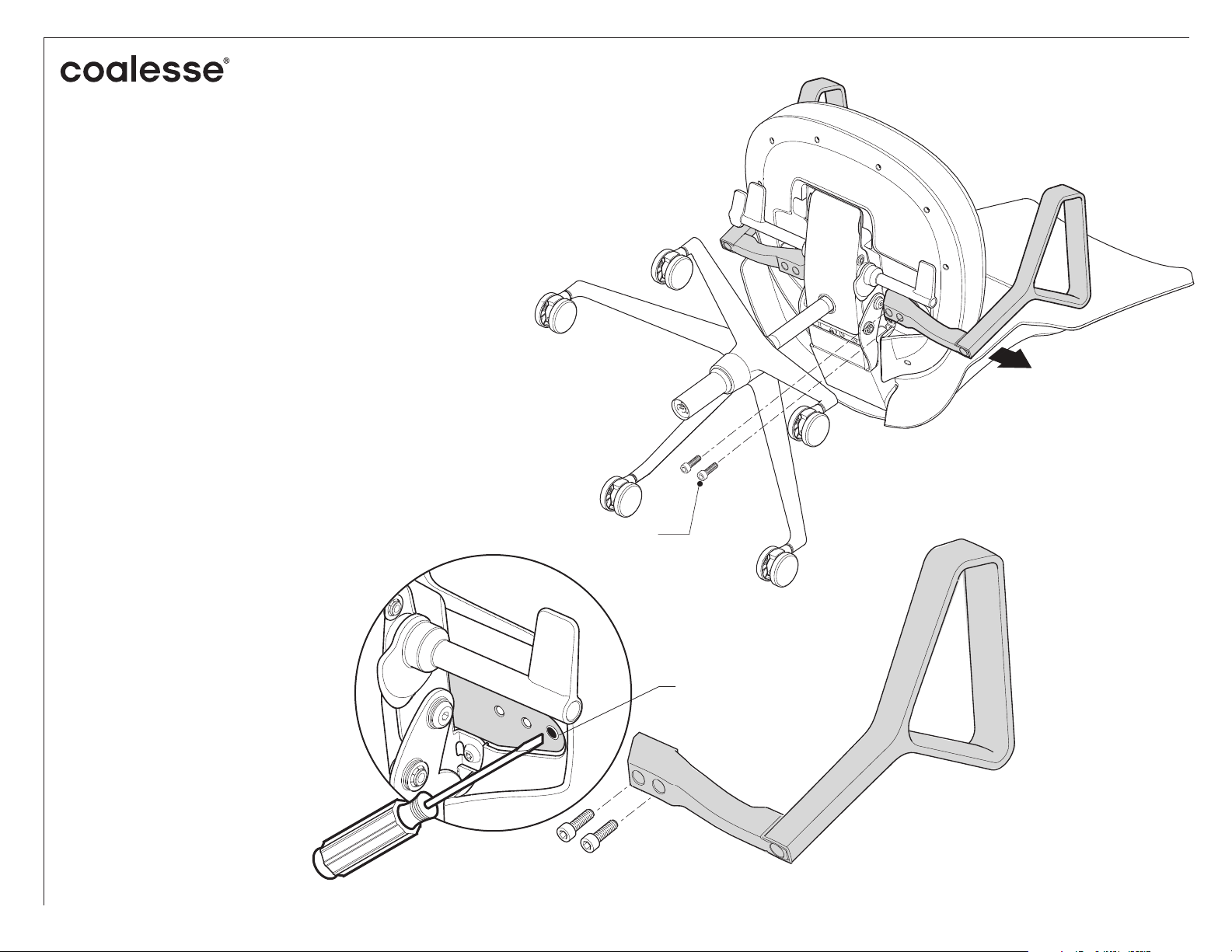

1. Position the chair as shown. Locate the 2 recessed
bolts that attach the arm to the chair. Remove these bolts
and set the arm aside.
2. Use a flat bladed screw driver to remove the black
plastic cap to expose an additional arm mounting hole.
3. Align the arm with the outermost mounting
hole and install the new mounting bolts
to 135 in-lbs (15 Nm).
4. Repeat these steps for the other arm.
1. Position the chair as shown. Locate the 2 recessed
bolts that attach the arm to the chair. Remove these
bolts and set the arm aside.
2. Align the mounting holes in the new arm with the
holes in the mounting plate on the chair. Install the
new mounting bolts to 135 in-lbs (15 Nm).
Aluminum Arm Replacement
Arm Width Adjustment
Arm Width Adjustment
BOLT
BLACK
PLASTIC CAP

Page 11 of 44
7960573 Rev B
1. Place the chair on it’s back so you can see the
underside of the arm cap.
2. Use a small hook or a paper clip and insert the end
into the loop of the zipper slider. This will release the
lock on the zipper slider and will allow you to unzip the
zipper, (or use scissors to cut it off). Repeat for the other
arm cap.
3. Take the new arm cap, and position it so the zipper
starts at the front of the arm and the foam pad is on top
of the aluminum arm. (TIP: Be sure to center the arm
cap on the arm).
4. Wrap the fabric around the aluminum arm and zip
the arm cap closed.
5. Use a pair of wire cutters to cut the pull tab off
of the zipper. Repeat for the other arm cap.
Arm Cap Replacement
PULL TAB
5
2
PAPER CLIP
ARM CAP
ZIPPER SLIDER

Page 12 of 44
7960573 Rev B
Massaud™Konferenzstuhl
Für Kundendienst
Wenn Sie ein Problem, eine Frage oder Bitte haben
rufen Sie Ihren Händler,
Oder besuchen Sie unsere Website www.coalesse.eu
(C) 2016 Coalesse
U.S.A.
TORX T-25, T-30 & T-40
DREHMOMENTSCHLÜSSE
DRAHTSCHEREN
ZANGEN

Page 13 of 44
7960573 Rev B
1. Den Stuhl auf seine Seite auf eine saubere weiche
Oberfläche setzen.
2. Um Lenkrollen zu entfernen: Nach außen auf den
Lenkrollen ziehen während man auf die Grundlage mit
einem Plastikhammer klopft.
Um die Gleitstücke zu entfernen: Zange verwenden
um das Gleitstück festzuhalten und es drehen
während es herausgezogen wird.
3. Neue Lenkrollen oder Gleitstücke in die Basis
einfügen und mit dem Plastikhammer einklopfen.
Lenkrolle oder Gleitstückaustausch
Basis Austausch
BASIS
BEI ENTFERNUNG
DER BASIS
LENKROLLE
Gleitstüc
(4-STAR BASIS) (5-STAR BASIS)
HINWEIS: Nicht auf den inneren
Zylinderstrang treffen. Auf den
äußeren Rand des Zylinders
klopfen.
HINWEIS: 5-Star Basis Stuhl wird gezeigt. Der
Ersatzvorgang ist für den 4-Star Basis Stuhl
identisch, außer wie angegeben.
VERKLEIDUNG
NUR 4-STAR BASIS
dos
Wenn es sich um eine 4-Ausleger Basis handelt, die
Verkleidung auf die neue Basis schrauben und mit dem
Hammer klopfen bis sie fest sitzt. Die neue Basis auf den
Zylinder schieben. Den Boden der Basis Beine mit einem
Plastkhammer klopfen um die Basis an den Zylinder zu
befestigen.
Die Lenkrollen oder Gleitstücke auf der Basis
auf einfügen mit dem Plastikhammer anklopfen.
Den Stul aufstellen und einige Male darin sitzen, um
sicherzustellen, da die Basis richtig auf dem Zylinder sitzt.

Page 14 of 44
7960573 Rev B
1. Den Stuhl wie gezeigt positionieren. Die Basis
entfernen indem man auf den Boden des Zylinders mit
einem Hammer schlägt während man nach vorne auf
der Stuhlbasis zieht. Die Basis zur Seite setzen.
2. Das Zylinder Entfernungswerkzeug an den Zylinder
befestigen und es nach unten schieben, sodaß es den
Mechanismus berührt. Vorichtig an Zylinder ziehen
während das Entfernungswerkzeug mit einem Hammer
geschlagen wird, bis der Zylinder frei ist.
3. Den neuen Zylinder in den Mechanismus einfügen
und auf den Boden des Zylinders mit einem Hammer
schlagen, um sicherzustellen daß es im Mechanismus
festsitzt.
4. Die Basis auf den Zylinder schieben und auf den
Boden der Basisbeine mit einem Plastikhammer schlagen,
um sicherzustellen, daß es auf dem Zylinder festsitzt.
5. Den Stuhl aufstellen und einige Male darauf sitzen,
um sicherzustellen, daß der
Zylinder richtig sitzt.
Zylinderaustausch - 5-Ausleger Gesfell
PNE UMATISCHEN ZYLYNDER ENTFERNUNGSWERKZEUG INSTALLIEREN
2a
1
MECHANISMUS
2b
4
5
HINWEIS: Nicht auf den inneren
Zylinderstrang treffen. Auf den
äußeren Rand des Zylinders
klopfen.

Page 15 of 44
7960573 Rev B
1. Sich auf Schritt 1 auf Seite 3 beziehen. Enfernung der
Basis vom Zylinder.
2. Die Klammer entfernen, die die untere Röhre des
Zylinder Unerstützunssysems festhält. Die untere Röhre
des Zylinders von der Zylinderunterstützungsstange
entfernen.
3. Sich auf Ansicht 2a auf Seite 3 beziehen und das
Zylinderentfernungswerk montieren. Die zeug
Zylinderunterstützungsstange vom Sitz entfernen, wie in
Schritt 2 auf Seite 3 beschrieben wird.
4.Den neuen Zylinder in die Befestigungsplatte im Sitz
installieren. Die Basis auf den Zylinder neu installieren
und auf die Basis mit dem Plastikhammer klopfen, damit
der Zylinder auf der Basis sitzt und auf der Befestigung-
splatte im Sitz.
5. Den Stuhl aufsetzen und einige Male im Stul sitzen, um
sicherzustellen.der Zylinder richtig im Sitz und der Basis sitzt.
Zylindefaustausch 4-Ausleger Gesfell
KLAMMER
UNTERES ROHR
2
1. Sich auf Schritt 1 auf Seite 3 beziehen, die Basis vom
Zylinder entfernen.
2. Die Verkleidung herausziehen während man die
Verkleidung von Seite zu Seite schiebt, um sie zu entfernen.
3. Die neue Verkleidung auf der Basis installieren. Mit
einem Plastkhammer festklopfen bis sie oben auf der
Basis sitzt.
4. Die Basis neu auf den Zylinder installieren und auf die
Basis mit dem Plastikhammer klopfen, damit der Zylinder
festsitzt.
5. Den Stuhl aufsetzen und einige Male im Stuhl sitzen, um
sicherzustellen.der Zylinder richtig im Sitz und der Basis sitzt.
Verkleidungsersatz - 4-Ausleger Gesfell
4
VERKLEIDUNG
2
ZYLINDERENTFERNUNGSWERKZEUG
5

Page 16 of 44
7960573 Rev B
1. Den Stuhl wie gezeigt positionieren. Die 4 Schrauben finden, die den
Mechanismus am Sitz befestigen und sie mit einem T-30 Torx Schlüssel
entfernen.
2. Der Sitzpolster kann jetzt vom vom Mechanismus gehoben und zur
Seite gesetzt werden.
3. Den neuen Sitzpolster verwenden und die Löcher im Sitz mit den
Befestigungslöchern im Mechanismus ausrichten.
4. Die 4 neuen Schrauben einfügen und bis zu 45 Zoll-Pfund (5 Nm)
festziehen.
Ersatz für Stuhlpolster, 5-Ausleger Gesfell
MECHANISMUS
TORX T-30
SCHRAUBEN (4)
BODEN ANSICHTEN
HINWEIS: Schlaufenarm Stil gezeigt' Ersatzvorgang
identisch für integrierten Armstuhl.

Page 17 of 44
7960573 Rev B
1. Den Stuhl wie gezeigt positionieren Die Basis entfernen,indem man
auf den Boden des Zylinders klopft und ihn vorwärts auf der Stuhlasis
zieht. Die Basis zur Seite legen.
2. Mit dem T-25 TORX- Schlüssel zehn (10) Schrauben entfernen, die die
äußere Sitzdecke zum Polster festhält und die äußere Decke entfernen.
3.
Mit dem T-30 Schlüssel die vier Schrauben entfernen, die den
Sitzpolster auf der Sitzbefestigungsplatte hält und den Sitzpolster
entfernen.
4. Den neuen Sitzpolster auf die Sitzbefestigungsplatte montieren und
die vier (4) neuen Schrauben einfügen. Alle (4) Schrauben auf 45
Zoll-Pfund festziehen.
5. Die neue äußere Sitzdecke auf die Polster Befestigungsplatte
installieren und die zehn (10) neuen mitgelieferten Schrauben einfügen.
Alle Schrauben festziehen.
6. Die Basis mit der Verkleidung neu auf den Zylinder installieren und auf
die Basis mit dem Plastikhammer klopfen, damit sie fest am Zylinder liegt.
7. Den Stuhl aufsetzen und einige Male im Stuhl sitzen, um sicherzustellen,
der Zylinder richtig im Sockel sitzt.a
Sitzpolster Austausch, 4-Ausleger Gesfell
BEFESTIGUNGSPLATTE
TORX T-30
SCHRAUBEN (4)
TORX T-25
SCHRAUBE (10)
HINWEIS: Nicht auf den inneren
Zylinderstrang treffen. Auf den
äußeren Rand des Zylinders
klopfen.
1
6
7
2
23
ÄUSSERE SITZDECKE

Page 18 of 44
7960573 Rev B
1. Einen Flachkopf Schraubenzieher unter die äußere Schale einfügen und aufstemmen. An
der Ecke anfangen und um die Ecke aufstemmen bis der Teil frei ist und zur Seite setzen.
(An den Punkten mit angezeigt aufstemmen).
2. Die 4 Rückenbefestigungsbolzen nit einem Torx T-4-Schlüssel entfernen. Den Rücken
nach oben heben bis er frei ist und zur Seite legen.
3. Die neue Rückenmontage herunterschieben und die 4 Befestigungslöcher ausrichten.
4. Die 4 neuen Besfestigungsbolzen einfügen und auf 90 Zoll-lbs (10 Nm) festziehen.
5. Dann die äußere Rückenschale installieren indem die oberen 3 Rippen auf der
äußeren Rückenschale mit den Schlitzen der inneren Rückenschale ausgerichtet
w erden. Nachdem sie ausgerichet sind vorsichtig auf die äußere Rückenschale
drücken bis sie in die Federklammer einspringt, aber nicht ganz
hineindrücken.
6. Weiter nach unten an der Rückenschale arbeiten, die Rippen
ausrichten und sie in die Schlitze/Klammern drücken. Nachdem
alle Rippen eingefügt wurden auf die Rückenschale ganz
drücken damit eskeine Fugen zwischen den inneren und
äußeren Schalen gibt.
Rückenpolsteraustausch 1
23
4RIPPE
SCHLITZ
HINWEIS: Schlaufenarm Stil gezeigt' Ersatzvorgang
identisch für integrierten Armstuhl.
HINWEIS: Mittlerer Rücken Stil gezeigt.Ersatzvorgang
identisch mit niedrigem Rückenstil Stuhl.

Page 19 of 44
7960573 Rev B
J-Bar Deckenaustausch 1
23
5
RIPPE
SCHLITZ
4
HAKEN
T-40 TORX
BOLZEN
HINWEIS: Schlaufenarm Stil gezeigt' Ersatzvorgang
identisch für integrierten Armstuhl.
HINWEIS: Mittlerer Rücken Stil gezeigt.Ersatzvorgang
identisch mit niedrigem Rückenstil Stuhl.
T-40 TORX
BOLZEN

Page 20 of 44
7960573 Rev B
1
2
RIPPE
SCHLITZ
HINWEIS: Schlaufenarm Stil gezeigt' Ersatzvorgang
identisch für integrierten Armstuhl.
HINWEIS: Mittlerer Rücken Stil gezeigt.Ersatzvorgang
identisch mit niedrigem Rückenstil Stuhl.
