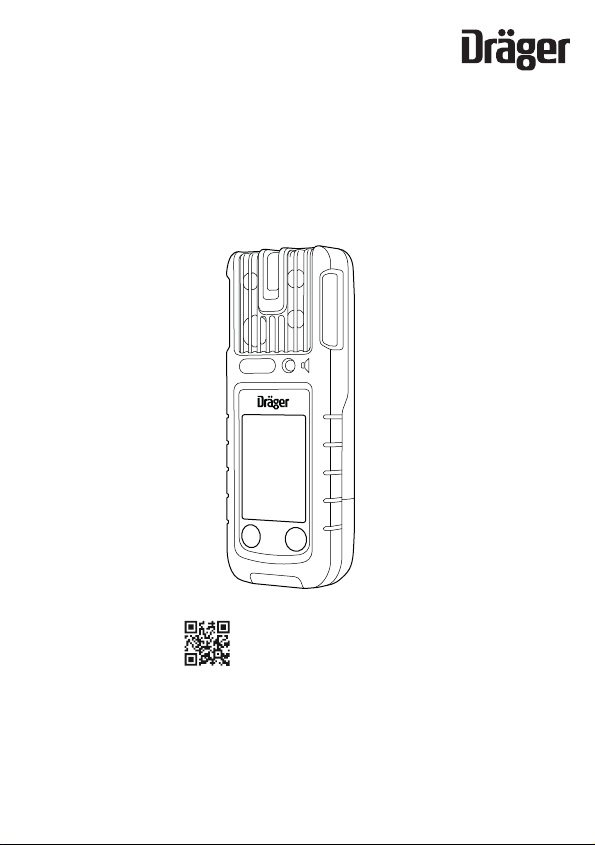

Dräger X-am 2800 User manual

Instructions for use
X-am® 2800
MQG 0200
More languages available
for download at draeger.com/ifu
de, en, fr, es, ptBR, it, nl, ru, zh, ja

de Gebrauchsanweisung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
en Instructions for use . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
fr Notice d'utilisation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67
es Instrucciones de uso . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 101
ptBR Instruções de uso . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 134
it Istruzioni per l'uso. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 166
nl Gebruiksaanwijzing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 199
ru Руководство по эксплуатации . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 233
zh 使用说明 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 269
ja 取扱説明書 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 296
X-am® 2800

Inhaltsverzeichnis | de
X-am® 2800 3
X-am® 2800MQG 0200
Inhaltsverzeichnis
1Sicherheitsbezogene Informationen. . . . . . . . . . . . . . . . . . . . . 4
1.1 Grundlegende Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . . . . 4
1.2 Einsatz in explosionsgefährdeten Bereichen . . . . . . . . . . . . . . . . 5
2Konventionen in diesem Dokument . . . . . . . . . . . . . . . . . . . . . 7
2.1 Bedeutung der Warnhinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
2.2 Marken . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
2.3 Abkürzungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
3Beschreibung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
3.1 Produktübersicht. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
3.2 Verwendungszweck . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
3.3 Zulassungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
3.4 GPL (General Public License) . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
4Betrieb . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
4.1 Symbolerklärungen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
4.2 Signalisierungskonzept. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
4.2.1 Betriebssignal akustisch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
4.2.2 Betriebssignal optisch und D-Light . . . . . . . . . . . . . . . . . . . . . . . . 11
4.3 Gasmessgerät ein- oder ausschalten. . . . . . . . . . . . . . . . . . . . . . 12
4.3.1 Gasmessgerät einschalten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
4.3.2 Gasmessgerät ausschalten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
4.4 Vorbereitungen für den Betrieb . . . . . . . . . . . . . . . . . . . . . . . . . . 13
4.5 Gasmessgerät mit Smartphone verbinden . . . . . . . . . . . . . . . . . . 13
4.6 Während des Betriebs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
4.6.1 Messbetrieb Messen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
4.6.2 Alarme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
4.6.3 Sonderzustand . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
4.6.4 Sperralarm . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
4.7 Quick-Menü aufrufen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
4.8 Stummschaltung aktivieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
4.9 Informationen aufrufen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
4.9.1 Geräteinformationen aufrufen. . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
4.9.2 Kanalinformationen im ausgeschalteten Zustand aufrufen . . . . . 19
4.10 Wärmeleitungsjustierung (ohne Messwerte) aktivieren . . . . . . . . 19

de | Sicherheitsbezogene Informationen
4 X-am® 2800
1 Sicherheitsbezogene Informationen
Diese Gebrauchsanweisung kann in weiteren Sprachen in der Datenbank für
Technische Dokumentation (www.draeger.com/ifu) in elektronischer Form
heruntergeladen werden.
Das Technische Handbuch und die Kurzanleitung können in der Datenbank
für Technische Dokumentation (www.draeger.com/ifu) in elektronischer Form
heruntergeladen werden.
1.1 Grundlegende Sicherheitshinweise
– Vor Gebrauch des Produkts die Gebrauchsanweisung und die der
zugehörigen Produkte aufmerksam lesen.
5Wartung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
5.1 Instandhaltungsintervalle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
5.2 Justierintervalle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
5.3 Prüfgase . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
5.4 Begasungstest durchführen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
5.5 Ansprechzeit prüfen (t90) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
5.6 Gasmessgerät justieren. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
5.6.1 Hinweise zur Justierung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
5.6.2 Frischluftjustierung durchführen. . . . . . . . . . . . . . . . . . . . . . . . . . . 24
5.6.3 Eingasjustierung durchführen . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
5.7 Akku laden . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
5.8 Akku wechseln. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
5.9 Reinigung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
6Geräteeinstellungen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
6.1 Werkseinstellungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
6.2 Geräte- und Sensoreinstellungen . . . . . . . . . . . . . . . . . . . . . . . . . 30
6.3 Alarmeinstellungen (Werkseinstellung) . . . . . . . . . . . . . . . . . . . . . 32
7Lagerung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
8Entsorgung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
9Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
9.1 Gasmessgerät . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Sicherheitsbezogene Informationen | de
X-am® 2800 5
– Gebrauchsanweisung genau beachten. Der Anwender muss die
Anweisungen vollständig verstehen und den Anweisungen genau Folge
leisten. Das Produkt darf nur entsprechend dem Verwendungszweck
verwendet werden.
– Gebrauchsanweisung nicht entsorgen. Aufbewahrung und
ordnungsgemäße Verwendung durch die Nutzer sicherstellen.
– Nur geschultes und fachkundiges Personal darf dieses Produkt verwenden.
– Lokale und nationale Richtlinien, die dieses Produkt betreffen, befolgen
(z. B. IEC 60079-14, EN 60079-29-2, EN 45544-2).
– Nur geschultes und fachkundiges Personal darf das Produkt wie in der
Gebrauchsanweisung und dem Technischen Handbuch beschrieben
überprüfen, reparieren und instand halten.
Instandhaltungsarbeiten, die in der Gebrauchsanweisung oder dem
Technischen Handbuch nicht beschrieben sind, dürfen nur von Dräger oder
von durch Dräger geschultem Fachpersonal durchgeführt werden.
Dräger empfiehlt, einen Service-Vertrag mit Dräger abzuschließen.
– Für Instandhaltungsarbeiten nur Original-Dräger-Teile und -Zubehör
verwenden. Sonst könnte die korrekte Funktion des Produkts beeinträchtigt
werden.
– Fehlerhafte oder unvollständige Produkte nicht verwenden. Keine
Änderungen am Produkt vornehmen.
– Dräger bei Fehlern oder Ausfällen vom Produkt oder von Produktteilen
informieren.
– Der Austausch von Komponenten kann die Eigensicherheit des Produkts
beeinträchtigen.
– Elektrische Kopplung mit Geräten, die nicht in dieser Gebrauchsanweisung
erwähnt sind, nur nach Rückfrage bei den Herstellern oder einem Fachmann
vornehmen.
1.2 Einsatz in explosionsgefährdeten Bereichen
Um das Risiko einer Zündung von brennbaren oder explosionsfähigen
Atmosphären zu reduzieren, nachfolgende Sicherheitshinweise beachten:
Einsatz in explosionsgefährdeten Bereichen
Geräte oder Bauteile, die in explosionsgefährdeten Bereichen genutzt werden
und nach nationalen, europäischen oder internationalen Explosionsschutz-
Richtlinien geprüft und zugelassen sind, dürfen nur unter den in der Zulassung
angegebenen Bedingungen und unter Beachtung der relevanten gesetzlichen
Bestimmungen eingesetzt werden. Geräte und Bauteile dürfen nicht verändert

de | Sicherheitsbezogene Informationen
6 X-am® 2800
werden. Der Einsatz von defekten oder unvollständigen Teilen ist unzulässig.
Bei Instandsetzung an diesen Geräten oder Bauteilen müssen die anwendbaren
Bestimmungen beachtet werden.
Sauerstoffangereicherte Atmosphäre
In sauerstoffangereicherter Atmosphäre (>21 Vol% O2) ist der Explosionsschutz
nicht gewährleistet.
►Gerät aus dem explosionsgefährdeten Bereich entfernen.
Sauerstoffarme Atmosphäre
Bei Messungen in sauerstoffarmer Atmosphäre (<12 Vol% O2) kann es zu
Fehlanzeigen und fehlerhaften Messwerten des CatEx-Sensors kommen. Eine
zuverlässige Messung mit einem CatEx-Sensor ist dann nicht möglich.
►Der CatEx-Sensor ist bestimmt für Messungen von brennbaren Gasen und
Dämpfen in Mischung mit Luft (d. h. O2-Gehalt ≈21 Vol%). Wenn der O2-
Gehalt unter 12 Vol% fällt und ein einsatzbereiter O2-Sensor im
Gasmessgerät vorhanden ist, wird auf dem CatEx-Kanal ein Kanalfehler
wegen Sauerstoffmangel ausgelöst.
►Bevorzugter Betrieb eines CatEx-Sensors mit aktivem XXS O2-Sensor,
damit ein Sauerstoffmangel vom Gasmessgerät ausgewertet werden kann.
►Gasmessgerät aus dem Bereich entfernen, bzw. Messung unterbrechen.
HINWEIS
Beschädigung des CatEx-Sensors!
Anteile von Katalysatorgiften im Messgas (z. B. flüchtige Silizium-, Schwefel-,
Schwermetallverbindungen oder Halogenkohlenwasserstoffe) können den
CatEx-Sensor schädigen.
►Falls der CatEx-Sensor nicht mehr auf die Zielkonzentration justiert werden
kann, Sensor austauschen.
WARNUNG
Explosionsgefahr!
Bei einer lang anhaltenden (> 1 h) Exposition des CatEx-Sensors mit
Wasserstoff und tiefen Temperaturen (< -10 °C) können zu niedrige Messwerte
angezeigt werden. Dies gilt auch, wenn Wasserstoff gemessen wird, das
eingestellte Messgas aber nicht Wasserstoff ist.
►Für die regelmäßige und geplante Messung von Wasserstoff ist der CatEx-
Sensor auf das Messgas "Wasserstoff" zu stellen. Messaufgaben unter einer
Dauer von 30 min sind hiervon nicht betroffen.

Konventionen in diesem Dokument | de
X-am® 2800 7
2 Konventionen in diesem Dokument
2.1 Bedeutung der Warnhinweise
Die folgenden Warnhinweise werden in diesem Dokument verwendet, um den
Anwender auf mögliche Gefahren hinzuweisen. Die Bedeutungen der
Warnhinweise sind wie folgt definiert:
2.2 Marken
Genannte Marken sind nur in bestimmten Ländern eingetragen und nicht
unbedingt in dem Land, wo dieses Material herausgebracht wurde.
2.3 Abkürzungen
Warnzeichen Signalwort Folgen bei Nichtbeachtung
WARNUNG Hinweis auf eine potenzielle Gefahrensi-
tuation. Wenn diese nicht vermieden
wird, können Tod oder schwere Verlet-
zungen eintreten.
VORSICHT Hinweis auf eine potenzielle Gefahrensi-
tuation. Wenn diese nicht vermieden
wird, können Verletzungen eintreten.
Kann auch als Warnung vor unsachge-
mäßem Gebrauch verwendet werden.
HINWEIS Hinweis auf eine potenzielle Gefahrensi-
tuation. Wenn diese nicht vermieden
wird, können Schädigungen am Produkt
oder der Umwelt eintreten.
Marke Markeninhaber
X-am®Dräger
Bluetooth®Bluetooth SIG, Inc.
Abkür-
zung
Erklärung
A1 Voralarm
A2 Hauptalarm

de | Beschreibung
8 X-am® 2800
3 Beschreibung
3.1 Produktübersicht
STEL Short time exposure limit, Grenzwert einer Exposition über einen kur-
zen Zeitraum (in der Regel 15 Minuten).
TWA Time weighted average, Schichtmittelwerte sind Arbeitsplatzgrenz-
werte für in der Regel täglich achtstündige Exposition an 5 Tagen pro
Woche während der Lebensarbeitszeit. Nationale Definitionen der
Arbeitsplatzgrenzwerte beachten.
49783
Grafik A
1 Gaseinlass 8 IR-Schnittstelle
2 Alarm LED 9 Befestigungsclip
2a D-Light 10 Typenschild
3 Hupe 11 Ladekontakte
Abkür-
zung
Erklärung
OK
2
1
7
64
5
3
29
11
12 13 14
8
10
2a
15

Beschreibung | de
X-am® 2800 9
3.2 Verwendungszweck
Dräger X-am 2800 ist ein tragbares Gasmessgerät für die kontinuierliche
Überwachung der Konzentration mehrerer Gase in der Umgebungsluft am
Arbeitsplatz und in explosionsgefährdeten Bereichen.
3.3 Zulassungen
Ein Abbild des Typenschilds, die Konformitätserklärung sowie messtechnisch
relevante Sensordaten befinden sich auf der beiliegenden oder unter
www.draeger.com/ifu erhältlichen ergänzenden Dokumentation (Sachnr.
9300308).
Das Typenschild auf dem Gasmessgerät darf nicht überklebt werden.
FCC:
Die Informationen über die Funkzulassung können unter den
Geräteinformationen eingesehen werden. Für weitere Informationen siehe:
„Geräteinformationen aufrufen“, Seite 18.
3.4 GPL (General Public License)
Dräger-Produkte, die Software einsetzen, verwenden je nach Konfiguration
Open-Source-Software. Diese unterliegt regelmäßig besonderen
Lizenzbedingungen, die in ihrem Umfang vorrangig gelten. Dabei können in
einem Dräger-Produkt mehrere Open-Source-Software Lizenzbedingungen
enthalten sein, die jeweils für die betreffenden Software-Bestandteile gelten.
Weitere Informationen zu der in diesem Produkt eingesetztem Open-Source-
Software stehen unter folgender Internetseite: www. draeger.com/opensource.
4-Taste 12 Messgasanzeige
5 Versorgungseinheit 13 Messwertanzeige
6-Taste 14 Sondersymbole
7 Display 15 Innensechskantschlüssel
(2 mm; Alternative: Torx T8)
Grafik A
OK

de | Betrieb
10 X-am® 2800
4 Betrieb

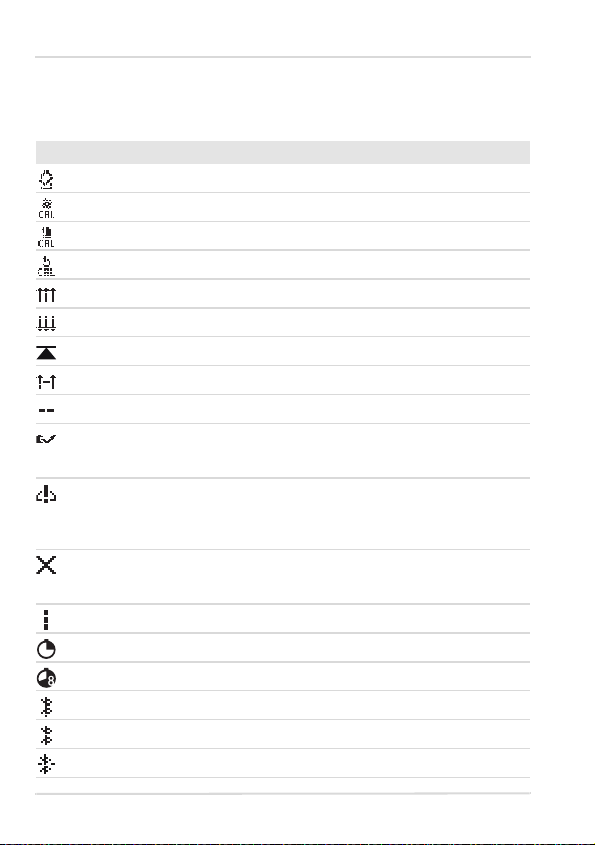

4.1 Symbolerklärungen
Symbol Erklärung
Begasungstest
Frischluftjustierung
Eingasjustierung
Mischgasjustierung
Messbereichsüberschreitung
Messbereichsunterschreitung
Spitzenwert
Sperralarm (nur CatEx-Sensor)
Kanalfehler
Überwachung der Begasungstestintervalle aktiviert (Zusatzinforma-
tion für die Funktion D-Light). Es liegen keine Gasalarme oder Fehler
vor.
Warnhinweis
Das Gasmessgerät kann normal betrieben werden. Wenn der Warn-
hinweis nach Betrieb weiterhin angezeigt wird, muss das Gasmessge-
rät gewartet werden.
Störungshinweis
Das Gasmessgerät oder der Messkanal ist nicht messbereit und muss
gewartet werden.
Informationshinweis
STEL-Alarmhinweis
TWA-Alarmhinweis
Bluetooth®aktiviert
(blinkend) Bluetooth®-Verbindung verloren
Bluetooth®-Verbindung hergestellt

Betrieb | de
X-am® 2800 11
4.2 Signalisierungskonzept
4.2.1 Betriebssignal akustisch
Ein periodisches akustisches Signal signalisiert die Betriebsfähigkeit des
Geräts. Das akustische Betriebssignal kann mit Hilfe der PC-Software Dräger
CC-Vision deaktiviert werden.
4.2.2 Betriebssignal optisch und D-Light
Das Betriebssignal optisch kann durch die Funktion D-Light mit aktivierter
Überprüfung von Intervallen erweitert werden. Durch die Aktivierung der
Funktion D-Light kann der Anwender die Einhaltung bestimmter Einstellungen
zusätzlich prüfen und anzeigen lassen.
Die Funktion D-Light kann mit Hilfe der PC-Software Dräger CC-Vision aktiviert
werden.
Betriebssignal optisch mit deaktiviertem D-Light:
Ein periodisches Blinken (alle 5 s) der grünen LED signalisiert:
– Messung aktiv
– Es liegt kein Geräte- oder Kanalfehler, kein Gasalarm und kein
Sonderzustand vor
Wenn eine der genannten Bedingungen nicht erfüllt ist, blinkt die LED
entsprechend den Alarmeinstellungen.
Betriebssignal optisch mit aktiviertem D-Light:
Es gelten alle Bedingungen des Betriebssignals optisch. Zusätzlich werden
folgenden Einstellungen geprüft:
– Auswertung Begasungstestintervalle aktiviert und eingehalten
(Werkseinstellung) oder Auswertung der Justierintervalle aktiv und
eingehalten
– Nutzungsintervall eingehalten
Wenn eine dieser beiden Bedingungen nicht erfüllt ist, blinkt die grüne LED ca.
alle 60 s statt alle 5 s.
(Striche blinken) Gasmessgerät bereit zum Koppeln
Ladezustand des Akkus
Symbol Erklärung

de | Betrieb
12 X-am® 2800
4.3 Gasmessgerät ein- oder ausschalten
4.3.1 Gasmessgerät einschalten
WARNUNG
Fehlerhafte Gerätefunktionen/-einstellungen!
Durch fehlerhafte Gerätefunktionen/-einstellungen können Alarmierungen und
Gefahren ggf. nicht erkannt werden.
►Vor jedem Einsatz prüfen, ob die Displayelemente, Alarmfunktionen und
Informationen korrekt angezeigt werden. Wenn einer der oben genannten
Punkte nicht korrekt funktioniert oder fehlerhaft ist, Gasmessgerät nicht
verwenden und überprüfen lassen.
Während der Einlaufphase erfolgt keine Alarmierung!
1. ca. 3 s gedrückt halten. Im Display werden folgende Anzeigen
nacheinander angezeigt.
Countdown
Einschaltsequenz und die Einlaufphase der Sensoren startet.
Displaytest
Startbildschirm
Firmware-Version
Alarmelementetest (LEDs, Alarmsignal und Vibrationsalarm)
Kundenspezifischer Infobildschirm (optional und mit der PC-Software
Dräger CC-Vision konfigurierbar)
Alarmschwellen, STEL, TWA (wenn konfiguriert) und UEG-Faktor (wenn
vorhanden)
Ggf. abgelaufene Begasungstest- oder Justierintervalle und
Vorwarnungen (wenn konfiguriert)
Messanzeige
4.3.2 Gasmessgerät ausschalten
Beim Einlegen in die Ladeschale wird das Gasmessgerät automatisch
ausgeschaltet.
1. und gleichzeitig gedrückt halten bis der angezeigte Countdown
abgelaufen ist.
Kurzzeitig werden der optische, akustische und Vibrationsalarm aktiviert.
Gasmessgerät ist ausgeschaltet.
OK
OK

Betrieb | de
X-am® 2800 13
4.4 Vorbereitungen für den Betrieb
WARNUNG
Schwere Gesundheitsschäden
Eine fehlerhafte Justierung kann zu falschen Messwerten führen, deren Folgen
schwere Gesundheitsschäden sein können.
►Vor sicherheitsrelevanten Messungen die Justierung durch einen
Begasungstest (bump test) prüfen, ggf. justieren und alle Alarmelemente
prüfen. Falls nationale Regelungen vorliegen, muss der Begasungstest
entsprechend diesen Regelungen durchgeführt werden.
Das Gasmessgerät soll zur persönlichen Überwachung in der Nähe der
Atemzone getragen werden.
Dräger empfiehlt, das Gasmessgerät mit dem Clip an der Kleidung entweder am
Kragen oder an der Brusttasche zu befestigen. Wenn in geschlossenen
Bereichen mit Gasen gerechnet wird, die (viel) schwerer als Luft sind (z. B.
CO2), kann das Gasmessgerät in einer niedrigeren Position getragen werden,
z. B. am Gürtel oder an der Hüfte.
Das Gasmessgerät verfügt über Magnetschalter. Keine Magnete in
unmittelbare Nähe das Gasmessgeräts bringen (z. B. Namensschilder mit
Magnethalter). Dadurch können Funktionen (z. B. Bumptest) am Gasmessgerät
ausgelöst werden.
1. Gasmessgerät einschalten. Die aktuellen Messwerte werden im Display
angezeigt.
2. Warn-, Störungshinweise und Sonderzustände beachten.
3. Prüfen, ob die Gaseintrittsöffnungen und Membrane sauber, frei zugänglich,
trocken und unversehrt sind.
4. Prüfen, ob Datum und Uhrzeit korrekt eingestellt sind.
4.5 Gasmessgerät mit Smartphone verbinden
Das Gasmessgerät kann mit einem geeigneten Smartphone per Bluetooth®
verbunden werden. Die Bluetooth®-Funktion und die lizenzpflichtige GATT-
Schnittstelle (Generic Attribute Profile) können über die PC-Software CC-Vision
aktiviert werden.
Daten, die über Bluetooth® übermittelt werden, können für zusätzliche
Sicherheitsmaßnahmen verwendet werden. Die Daten ersetzen jedoch keine
primären Maßnahmen vor Ort durch das Gasmessgerät. Maßgeblich ist die

de | Betrieb
14 X-am® 2800
Alarmierung am Gasmessgerät. Es muss berücksichtigt werden, dass ein
Mobilfunknetz und WLAN-Empfang nicht immer vorhanden sind oder
unterbrochen werden können.
Dräger bietet für bestimmte Funktionen Apps an, die auf einem geeigneten
Smartphone oder Tablet installiert werden können. Unter Umständen ist eine
Lizenz erforderlich. Für genaue Informationen für die Verbindung per Bluetooth®
siehe auch Gebrauchsanweisung des verwendeten Smartphones.
Voraussetzungen
– Bluetooth®ist auf dem Gasmessgerät und dem Smartphone aktiviert.
WARNUNG
Explosionsgefahr
Beim Einsatz eines nicht geeigneten Smartphones in explosionsgefährdeten
Bereichen kann es zu einer Zündung von brennbaren oder explosiven
Atmosphären kommen.
►Das Smartphone muss für den Einsatz in explosionsgefährdeten Bereichen
geeignet und zugelassen sein.
Die Bluetooth®-Funktion ist nicht Bestandteil der messtechnischen
Eignungsprüfung und darf nur in den Ländern genutzt werden, für die eine
Zulassung vorliegt. Bei Fragen zur Verfügbarkeit Dräger kontaktieren.
Verschmutzungen des Gasmessgeräts oder abschirmende Elemente (z. B.
Tasche) können die Bluetooth®-Reichweite verringern.
In der Nähe von starken Sendern im Bereich des 2,4 GHz Bandes muss mit
einem Ausfall der Bluetooth-Kommunikation des Gasmessgeräts gerechnet
werden.
Wenn ein neues Smartphone verbunden werden soll, wird durch diese
Vorgehensweise die bestehende gespeicherte Verbindung gelöscht.
1. Gasmessgerät einschalten.
2. Quick-Menü aufrufen: Im Messbetrieb 3x drücken.
3. Bluetooth®-Verbindung wählen und bestätigen.
4. Auf dem Smartphone das Gasmessgerät auswählen:
a. Kurzname des Gasmessgeräts im Android/iOS Bluetooth®-Menü.
b. Sach- und Seriennummer in optionaler Dräger App.
Auf dem Smartphone und auf dem Gasmessgerät wird eine 6-stellige
Zahl angezeigt.

Betrieb | de
X-am® 2800 15
5. Zahlencode auf beiden Geräten auf Übereinstimmung prüfen und bei
Übereinstimmung auf beiden Geräten bestätigen. Die Verbindung muss
innerhalb von 20 s erfolgen, da sonst der Zahlencode ungültig wird.
✓Die Geräte sind verbunden.
Eine erfolgreiche Verbindung wird gespeichert und zukünftig werden die
beiden Geräte automatisch verbunden (über die PC-Software CC-Vision
einstellbar).
Bei einem Verbindungsabbruch versucht das Gasmessgerät automatisch
eine neue Verbindung herzustellen.
4.6 Während des Betriebs
WARNUNG
Lebens- und/oder Explosionsgefahr!
Bei folgenden Alarmierungen kann Lebens- und/oder Explosionsgefahr
bestehen:
– A2-Alarm
– STEL- oder TWA-Alarm
– Geräte-/Kanalfehler
►Gefahrenbereich sofort verlassen.
WARNUNG
Fehlerhafte Messwerte!
Nur für Diffusionsbetrieb: Wenn Wasser die Gaseinlässe des Gasmessgeräts
verschließt (z. B. durch Eintauchen des Gasmessgeräts unter Wasser oder
durch starken Regen), können fehlerhafte Messwerte entstehen.
►Das Gasmessgerät mit dem Display nach unten schütteln, um das Wasser
zu entfernen.
WARNUNG
Fehlerhafte Messwerte!
Wenn das Gasmessgerät einen starken Stoß oder eine starke Erschütterung
erfährt, kann es zu einer abweichenden Anzeige kommen.
►Bei Verwendung eines CatEx- oder IR-Sensors (je nach Gasmessgerätetyp)
muss nach einer Stoßbelastung, die zu einer von Null abweichenden
Anzeige an Frischluft führt, eine Justierung von Nullpunkt und
Empfindlichkeit durchgeführt werden.

de | Betrieb
16 X-am® 2800
VORSICHT
Verringerte Lautstärke der Hupe!
Wenn Wasser in die Öffnung der Hupe dringt (z. B. durch Eintauchen des
Gasmessgeräts unter Wasser oder durch starken Regen), kann die Lautstärke
der Hupe deutlich verringert werden.
►Das Gasmessgerät mit dem Display nach unten schütteln, um das Wasser
zu entfernen.
Für die Alarmierung bei sicherheitskritischen Anwendungen ist die alleinige
Nutzung von Bluetooth®oder API-Applikationen nicht ausreichend. Maßgeblich
ist die Alarmierung am Gasmessgerät.
Für eine Beschreibung der API-Schnittstelle Dräger kontaktieren.
Dräger empfiehlt, die Einsatzzeit bei Temperaturen unter -20 °C zeitlich zu
begrenzen, da es zu Einschränkungen bei der Akku-Laufzeit und der Display-
Anzeige kommen kann.
Bei Temperaturen unter -25 °C kann es zu Einschränkungen bei der
Darstellung auf dem Display kommen. Dräger empfiehlt dann nur die
Alarmelemente als Anzeige zu nutzen.
WARNUNG
Hohe Werte außerhalb des UEG-Anzeigebereichs oder ein Sperralarm weisen
ggf. auf eine explosionsfähige Konzentration hin.
Hohe Gaskonzentrationen können von O2-Mangel begleitet werden.
Die IP-Schutzarten beinhalten nicht, dass die Ausrüstung ein Gas nachweist,
während oder nachdem sie diesen Bedingungen ausgesetzt war. Im Falle von
Staubablagerungen und dem Kontakt mit Wasser durch Eintauchen oder einen
Wasserstrahl die Justierung und die Funktionstüchtigkeit des Geräts
überprüfen.
Die PEAK-, STEL- und TWA-Auswertungen werden unterbrochen, wenn das
Menü angewählt wird. Eine Anwahl des Quick-Menüs hat keinen Einfluss auf die
PEAK-, STEL- und TWA-Auswertungen.
Die STEL-Werte werden zurück gesetzt, wenn ein Begasungstest gestartet wird,
unabhängig davon, ob der Begasungstest erfolgreich ist oder abgebrochen wird.
Wenn das Gasmessgerät bei Offshore-Anwendungen eingesetzt wird, muss ein
Abstand von mindestens 5 m zu Kompassen eingehalten werden.

Betrieb | de
X-am® 2800 17
4.6.1 Messbetrieb Messen
Während des normalen Messbetriebs werden die Messwerte für jedes Messgas
angezeigt. In regelmäßigen Abständen ertönt das Betriebssignal
(konfigurierbar) und die grüne LED blinkt (z. B. optisches Betriebssignal oder
Funktion D-Light).
Wenn ein Messbereich über- oder unterschritten wird, wird statt der Messwerte
das jeweilige Symbol angezeigt.
Wenn während des Messbetriebs ein Ereignis (z. B. ein Alarm) auftritt, wird (ggf.
nach Quittieren des Ereignisses) in der Statusleiste das jeweilige Symbol
abwechselnd mit den Messwerten angezeigt.
4.6.2 Alarme
Liegt ein Alarm vor, werden entsprechende Anzeigen, der optische Alarm,
Vibrationsalarm sowie der akustische Alarm aktiviert. Weitere Informationen im
folgenden Kapitel: „Alarmeinstellungen (Werkseinstellung)“, Seite 32
Um einen Alarm zu quittieren:
1. wählen.
4.6.3 Sonderzustand
Liegt ein Sonderzustand vor, ist das Betriebssignal deaktiviert. Sonderzustände
werden durch folgende optische Signale angezeigt:
– Gelbe LED blinkt - Sonderzustand Einlaufen 1
– Gelbe LED leuchtet dauerhaft - Sonderzustand allgemein
Während eines Sonderzustands erfolgt keine Alarmierung.
Der Sonderzustand wird verlassen durch Behebung des potentiellen Fehlers,
bei fehlerfreiem Gasmessgerät durch Wechsel in den normalen Messbetrieb
oder selbsttätig nach ca. 1 Minute.
4.6.4 Sperralarm
Der Sperralarm dient dem Schutz des CatEx-Sensors.
Wenn es zu einer deutlichen Messbereichsüberschreitung am CatEx-Kanal
kommt (sehr hohe Konzentration an brennbaren Stoffen), wird ein Sperralarm
ausgelöst. Dieser CatEx-Sperralarm kann durch Aus- und erneutes Einschalten
des Gasmessgeräts an Frischluft quittiert werden.
Für weitere Informationen siehe Technisches Handbuch.
OK

de | Betrieb
18 X-am® 2800
4.7 Quick-Menü aufrufen
Bevorzugte Funktionen können mit Hilfe der PC-Software Dräger CC-Vision im
Quick-Menü gespeichert werden.
Mögliche Funktionen:
– Frischluftjustierung
– Begasungstest
– Spitzenwerte löschen
– Bluetooth®-Verbindung
Um das Quick-Menü aufzurufen:
1. Im Messbetrieb 3x drücken.
2. drücken, um durch die verfügbaren Funktionen zu blättern.
3. drücken, um die gewählte Funktion aufzurufen.
4.8 Stummschaltung aktivieren
Die Stummschaltung für das Gasmessgerät kann mit Hilfe der PC-Software
Dräger CC-Vision dauerhaft aktiviert werden. Bei aktivierter Stummschaltung
sind Vibration und Hupe deaktiviert.
4.9 Informationen aufrufen
4.9.1 Geräteinformationen aufrufen
Mit dieser Funktion können Geräte-, Kanal-, Firmware-, Bluetooth®(e-Label)-
Informationen und Peak-Auswertungen aufgerufen werden.
Wenn Warnungen oder Störungen vorliegen, werden die entsprechenden
Hinweis- und Fehlercodes angezeigt. Weiterführende Information zu den
einzelnen Fehlercodes für Service und Wartung sind im Technischen Handbuch
enthalten.
Wenn 10 s keine Taste betätigt wird, kehrt das Gasmessgerät automatisch in
den Messbetrieb zurück.
1. Im Messbetrieb 3x drücken.
Geräteinformationen werden angezeigt.
2. drücken, um durch die verfügbaren Geräteinformationen zu blättern.
OK
OK
OK

Betrieb | de
X-am® 2800 19
4.9.2 Kanalinformationen im ausgeschalteten Zustand aufrufen
1. Im ausgeschalteten Zustand für mindestens 1 s drücken.
Kanalinformationen werden angezeigt.
2. Um die Anzeige zu beenden, drücken (nach 3 s wird die Anzeige
automatisch beendet).
4.10 Wärmeleitungsjustierung (ohne Messwerte) aktivieren
Die automatische Messbereichsumschaltung kann nur für den Sensor
DrägerSensor CatEx SR (Bestellnr. 6851900) mit Messgas Methan aktiviert
werden.
Bei aktivierter automatischer Messbereichsumschaltung wird bei Überschreiten
der 100 %UEG Methan automatisch in den Vol.-%-Bereich umgeschaltet.
Bei aktivierter Funktion "Keine Messwerte im Vol.-%-Bereich" wird statt der
Messwerte im Vol.-%-Bereich weiterhin die Messbereichsüberschreitung in
%UEG angezeigt.
Bei Rückkehr in den Bereich <100 %UEG Methan wechselt die
Messwertanzeige mit dem Indikator (Kreispfeil) für die Übergangsphase.
Voraussetzungen
– Die Messbereiche %UEG (Wärmetönung) und Vol.-% (Wärmeleitung) sind
justiert.
WARNUNG
Explosionsgefahr!
Nur für CatEx-Sensoren: Die automatische Messbereichsumschaltung gilt
ausschließlich für Methan in Luft. Davon abweichende
Gaszusammensetzungen beeinflussen das Messsignal, können zu
Fehlanzeigen führen und den Sensor dauerhaft schädigen.
►Die automatische Messbereichsumschaltung nur für die Messung von
Methan in Luft verwenden.
Die automatische Messbereichsumschaltung ist nicht Bestandteil der
zertifizierten Messfunktion.
Bei aktivierter Funktion gibt es keinen Sperralarm.
1. Automatische Messbereichsumschaltung mit der PC-Software Dräger CC-
Vision aktivieren.

de | Wartung
20 X-am® 2800
2. Ggf. die Funktion "Keine Messwerte im Vol.-%-Bereich" mit der PC-Software
Dräger CC-Vision aktivieren.
5 Wartung
5.1 Instandhaltungsintervalle
Zu Inspektionen und Wartungen siehe z. B.:
– EN/IEC 60079-29-2 – Gasmessgeräte - Auswahl, Installation, Einsatz und
Wartung von Geräten für die Messung von brennbaren Gasen und
Sauerstoff
– EN 45544-4 – Elektrische Geräte für die direkte Detektion und direkte
Konzentrationsmessung toxischer Gase und Dämpfe - Teil 4: Leitfaden für
die Auswahl, Installation, Einsatz und Instandhaltung
– Nationale Regelungen
5.2 Justierintervalle
Entsprechende Angaben im Sensorhandbuch und in den
Gebrauchsanweisungen/Datenblättern der eingebauten Dräger-Sensoren
beachten.
Empfohlene Justierintervalle für Dräger-Sensoren:
Prüfung Intervall
Inspektionen und Wartungen durch
Fachleute.
Alle 12 Monate
Signalisierungselemente mit dem Sig-
naltest prüfen
Automatisch mit jedem Gerätestart
DrägerSensor Justierintervall
CatEx SR, XXS O2, XXS H2S LC, XXS
CO LC, XXS SO2, XXS NO2Alle 6 Monate1)
1) Das empfohlene Justierintervall kann auf 12 Monate verlängert werden, wenn sichergestellt ist,
dass vor dem Einsatz in sicherheitsrelevanten Messungen ein erweiterter Begasungstest (Tole-
ranz: max. ±20 %) durchgeführt und bestanden wird. Der erweiterte Begasungstest prüft die vor-
handene Empfindlichkeit.
CatEx SR, Messgas: H2Alle 4 Monate1)
Andere Dräger-Sensoren Siehe Sensordatenblatt der jeweiligen
Sensoren.
