Dräger Panorama Nova RA User manual

Panorama Nova RA
de Gebrauchsanweisung
2
en Instructions for Use
11
nl Gebruiksaanwijzing
20
ru Руководство по зксплуатации
29

2 (zugelassen durch die Dekra Exam)
Zu Ihrer Sicherheit
Allgemeine Sicherheitshinweise
Vor Gebrauch des Produkts diese Gebrauchsanweisung und die
der zugehörigen Produkte aufmerksam lesen.
Gebrauchsanweisung genau beachten. Der Anwender muss die
Anweisungen vollständig verstehen und den Anweisungen genau
Folge leisten. Das Produkt darf nur entsprechend dem Verwen-
dungszweck verwendet werden.
Gebrauchsanweisung nicht entsorgen. Aufbewahrung und ord-
nungsgemäße Verwendung durch die Nutzer sicherstellen.
Nur geschultes und fachkundiges Personal darf dieses Produkt
verwenden.
Lokale und nationale Richtlinien, die dieses Produkt betreffen, be-
folgen.
Nur geschultes und fachkundiges Personal darf das Produkt wie
in dieser Gebrauchsanweisung beschrieben überprüfen, reparie-
ren und instand halten. Instandhaltungsarbeiten, die in dieser Ge-
brauchsanweisung nicht beschrieben sind, dürfen nur von Dräger
oder von durch Dräger geschultem Fachpersonal durchgeführt
werden. Dräger empfiehlt, einen Service-Vertrag mit Dräger abzu-
schließen.
Für Instandhaltungsarbeiten nur Original-Dräger-Teile und -Zube-
hör verwenden. Sonst könnte die korrekte Funktion des Produkts
beeinträchtigt werden.
Fehlerhafte oder unvollständige Produkte nicht verwenden. Keine
Änderungen am Produkt vornehmen.
Dräger bei Fehlern oder Ausfällen vom Produkt oder von Produkt-
teilen informieren.
Bedeutung der Warnzeichen
Die folgenden Warnzeichen werden in diesem Dokument verwendet,
um die zugehörigen Warntexte zu kennzeichnen und hervorzuheben,
die eine erhöhte Aufmerksamkeit seitens des Anwenders erfordern.
Die Bedeutungen der Warnzeichen sind wie folgt definiert:
WARNUNG
Hinweis auf eine potenzielle Gefahrensituation.
Wenn diese nicht vermieden wird, können Tod oder schwere
Verletzungen eintreten.
VORSICHT
Hinweis auf eine potenzielle Gefahrensituation. Wenn diese
nicht vermieden wird, können Verletzungen oder Schädigun-
gen am Produkt oder der Umwelt eintreten. Kann auch als
Warnung vor unsachgemäßem Gebrauch verwendet werden.
HINWEIS
Zusätzliche Information zum Einsatz des Produkts.
!
!
i
i

(zugelassen durch die Dekra Exam) 3
Beschreibung
Produktübersicht
1Anschlussstück 7Bänderung
2Steuerventil 8Dichtrahmen
3Innenmaske 9Trageband
4Sichtscheibe 10 Maskenkörper
5Spannrahmen 11 Schelle
6Stirnbandlasche 12 Ausatemventil-Schutzkappe
1
3
4
2
5
11
6
7
9
10
8
01121279.eps
12
Funktionsbeschreibung
Die Vollmasken haben einen Rundgewindeanschluss nach EN 148-1.
Dadurch sind die Vollmasken für Atemfilter, Pressluftatmer und oder
Schlauchgeräte geeignet.Die Vollmasken können bei Temperaturen
von -30 °C bis +60 °C eingesetzt werden.
Für Brillenträger lässt sich eine Maskenbrille einsetzen. Es kann ein
Schweißer-Schutzvisier nachgerüstet werden.
Verwendungszweck
Die Vollmasken schützen Gesicht und Augen vor aggressiven Medi-
en.
Einschränkungen des Verwendungszwecks
WARNUNG
Bärte und Koteletten im Dichtungsbereich der Vollmaske ver-
ursachen Leckagen! Entsprechende Personen sind für das
Tragen der Vollmaske ungeeignet. Brillenbügel im Dichtungs-
bereich verursachen ebenfalls Leckagen. Maskenbrille ver-
wenden.
!

4 (zugelassen durch die Dekra Exam)
Zulassungen
Die Vollmasken sind zugelassen nach:
EN 136:1998 Cl. 3+
(EU) 2016/425
Konformitätserklärung: siehe www.draeger.com/product-certificates
Zusätzlich erfüllen sie die Anforderung der Totalbeflammung nach
EN 137 (flame engulfment).
Die Vollmasken dürfen nur mit zugelassenen Atemfiltern, Pressluftat-
mern oder Schlauchgeräten verwendet werden.
Die Vollmasken sind gemäß 2014/34/EU für den Gebrauch in explosi-
onsgefährdeten Bereichen geprüft und erreichen folgende Schutzklas-
sen:
Vollmasken, deren Sichtscheiben mit "L" gekennzeichnet sind:
Vollmasken, deren Sichtscheiben mit "PC" oder "PC/CC" gekenn-
zeichnet sind:
I M1
II 1 G IIC T61)
II 1D
1) –30 °C ≤Ta ≤+60 °C
I M1
II 1 G IIB T61)
II 1D
I M1
II 1 G IIA T61)
II 1D
I M1
II 1 G IIB T61)
II 1D
1) –30 °C ≤Ta ≤+60 °C
I M1
II 1 G IIA T61)
II 1D
Typidentische Kennzeichnungen
Die Vollmasken sind folgendermaßen gekennzeichnet:
Anschlussstück RA
Maskenkörper EPDM oder SI
EN 136 CL. 3+
CExxxx (Notified Body in Europa)
Sichtscheibe PC (unbeschichtet) oder PC/CC (innen
antibeschlag-/außen antikratz-beschich-
tet) oder L
Spannrahmen K/sw oder K/rt

(zugelassen durch die Dekra Exam) 5
Gebrauch
Voraussetzungen für den Gebrauch mit Atemfiltern
Die Vollmaske bildet zusammen mit einem Atemfilter ein Filtergerät.
Wenn die Vollmaske als Filtergerät verwendet wird, folgende Voraus-
setzungen beachten:
– Die Umgebungsverhältnisse (insbesondere Art und Konzentrati-
on der Schadstoffe) müssen bekannt sein. Entsprechende Atem-
filter verwenden. Wenn der Schadstoff unbekannt ist, nur Press-
luftatmer oder Druckluft-Schlauchgeräte verwenden.
– Filtergeräte nur verwenden, wenn die Luft keine unmittelbare Ge-
fahr für Gesundheit oder Leben darstellt.
– Es muss gewährleistet sein, dass sich die umgebende Atmosphä-
re nicht ungünstig verändern kann.
– Filtergeräte bei Verdacht auf Schadstoffe mit geringen Warnei-
genschaften (geruchsarm, geschmacklos, keine Reizung der Au-
gen und Atemwege) nicht einsetzen. Eine nachlassende
Schutzwirkung des Filtergeräts kann in diesem Fall nicht festge-
stellt werden.
– Unbelüftete Behälter, Gruben, Kanäle usw. dürfen mit Filtergerä-
ten nicht betreten werden.
– Filtergeräte nicht in mit Sauerstoff angereicherten Atmosphären
verwenden.
– Der Sauerstoffgehalt der Umgebungsluft darf nicht unter folgende
Grenzwerte sinken:
mindestens 17 Vol% Sauerstoff in allen europäischen Län-
dern außer den Niederlanden, Belgien und Großbritannien
mindestens 19 Vol% Sauerstoff in den Niederlanden, Belgien,
Großbritannien, Australien und Neuseeland
In anderen Ländern nationale Richtlinien beachten.
Vorbereitungen für den Gebrauch
Ggf. Maskenbrille einsetzen.
Bänderung bis zum Anschlag öffnen.
Trageband um den Nacken legen und in der Bereitstellungsposi-
tion befestigen.
Vollmaske anlegen und Funktionsfähigkeit prüfen

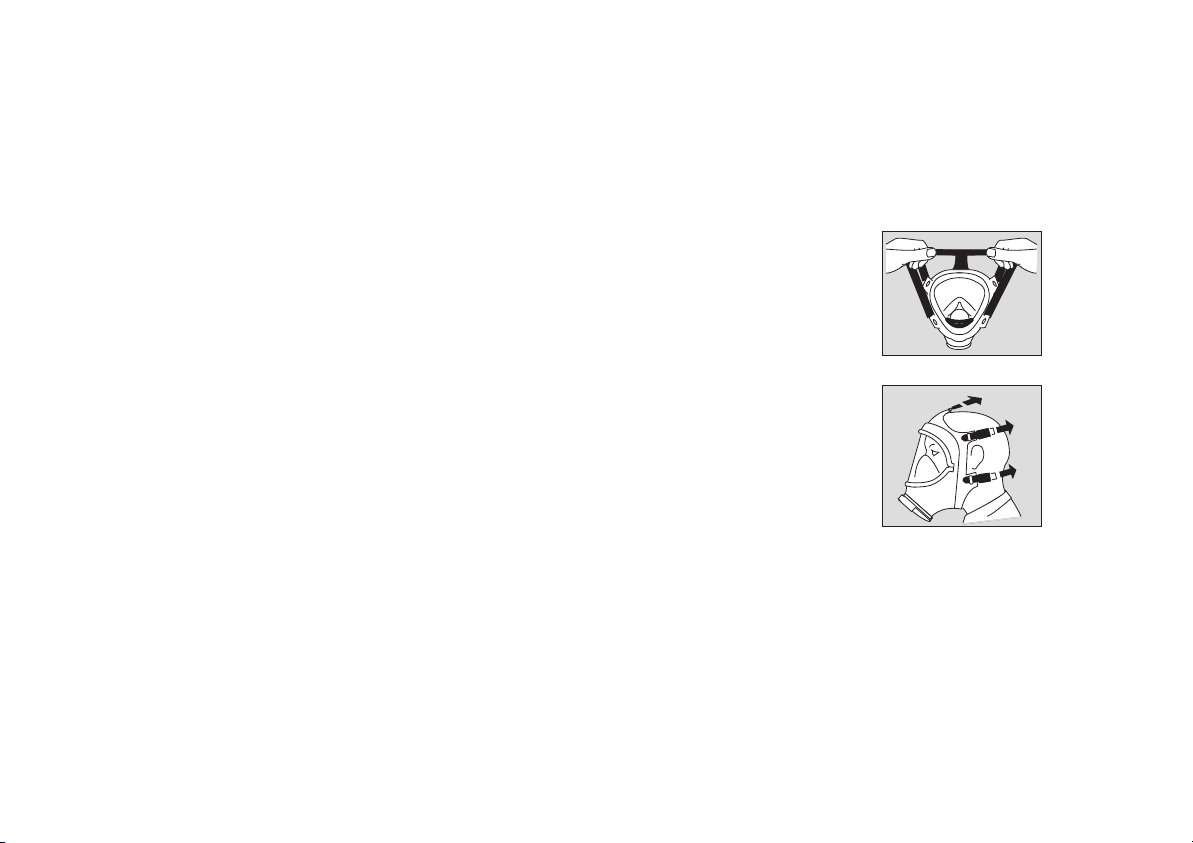

Trageband ausknöpfen.
Bänderung ausbreiten und Kinn in die
Kinnmulde des Maskenkörpers legen.
Bänderung über den Kopf ziehen und
nach hinten streifen.
Vollmaske zurechtrücken.
Zuerst die Nackenbänder (1), dann die
Schläfenbänder (2) und zuletzt das
Stirnband (3) gleichmäßig straff span-
nen.
Helm aufsetzen, Kinnriemen schließen
und prüfen, dass der Helm fest am
Kopf sitzt. Ggf. Kinnriemen nachzie-
hen.
Anschlussstück mit der Hand dichthalten und einatmen, bis ein
Unterdruck entsteht.
Luft kurzzeitig anhalten.
Der Unterdruck soll bestehen bleiben, sonst Bänder nachziehen.
Die letzten 2 Schritte zweimal wiederholen.
Anschlussstück dichthalten und kräftig ausatmen. Die ausgeat-
mete Luft muss ungehindert entweichen können, sonst siehe
“Ausatemventil sichtprüfen” auf Seite 8.
Pressluftatmer, Schlauchgerät oder Atemfilter anschließen.
00221279_7.eps
00321279_7.eps
2
1
3

6 (zugelassen durch die Dekra Exam)
Wenn ein Pressluftatmer oder Schlauchgerät verwendet wird:
Durch Drehen und kräftiges Ziehen am Lungenautomaten den
festen Sitz überprüfen. Die Festigkeit und korrekte Verbindung
durch eine zweite Person überprüfen lassen.
Gebrauch mit Atemfilter
Atemfilter einschrauben
Verschlussstreifen vollständig entfernen und Atemfilter im Uhrzei-
gersinn fest in das Anschlussstück einschrauben.
Gebrauchsdauer
Die Gebrauchsdauer ist u. a. abhängig von Art und Konzentration der
Schadstoffe sowie von der Art des Atemfilters.
Während des Gebrauchs
Tiefe Temperaturen
Nicht beschichtete Sichtscheibe innen mit Klarsichtmittel "klar-pilot"
Gel gegen Beschlagen schützen. Beschichtete Sichtscheiben nicht
abwischen.
Hohe Temperaturen/Thermische Wechselbelastung
Bei den mit PC/CC gekennzeichneten Sichtscheiben kann sich die
Beschichtung stellenweise ablösen. Die Funktion der Vollmaske wird
dadurch nicht eingeschränkt. Sie ist bis zum Ende des Einsatzes ge-
brauchsfähig. Sichtscheibe nach dem Einsatz austauschen.
WARNUNG
Einsatz nur mit dichter Vollmaske antreten!
Wenn die Vollmaske undicht ist, besteht Vergiftungsgefahr!
WARNUNG
Wenn Bläschen in der Sichtscheibe auftreten, ist das ein Zei-
chen dafür, dass die Sichtscheibe weich wird. In diesem Fall
den Gefahrenbereich sofort verlassen, da die Vollmaske un-
dicht werden kann.
!
!
Chemikalien
Einige Stoffe können vom Material der Vollmaske aufgenommen wer-
den und ggf. auch eindiffundieren. Weiterführende Informationen sind
bei Dräger erhältlich.
Nach Gebrauch
Lungenautomat oder Atemfilter lösen.
Atemfilter entsorgen.
Vollmaske abnehmen:
Zeigefinger hinter die Laschen der Na-
ckenbänder stecken, mit den Daumen
die Klemmschnallen nach vorn drü-
cken und gleichzeitig die Vollmaske
vom Gesicht weg über den Kopf
ziehen.
VORSICHT
Vollmaske nicht am Anschlussstück greifen und vom Gesicht
ziehen, da die Maske beschädigt werden kann.
00421279_7.eps
!

(zugelassen durch die Dekra Exam) 7
Wartung
Nach Instandhaltungsarbeiten und/oder Austausch von Bauteilen
erneut Dichtheit prüfen.
Empfohlene Prüf- und Instandhaltungsintervalle
Die folgenden Angaben sind Empfehlungen gemäß der in Deutsch-
land gültigen DGUV-R 112-190. Nationale Richtlinien beachten.
Art der durchzuführenden
Arbeiten
Vor Gebrauch Nach Gebrauch Halbjährlich alle 2 Jahre alle 4 Jahre alle 6 Jahre
Kontrolle durch den Geräteträger X
Sicht-, Funktions- und Dichtprü-
fung
XX1)
1) Bei luftdicht verpackten Masken alle 2 Jahre.
Reinigung und Desinfektion X X2)
2) Bei luftdicht verpackten Masken, sonst halbjährlich.
Wechsel der
Ausatemventilscheibe
X
Wechsel der Sprechmembran X
Reinigung und Desinfektion
Vollmaske nach jedem Einsatz reinigen und desinfizieren.
Zubehör ggf. demontieren und gesondert reinigen.
Eine Reinigungslösung aus Wasser und einem Reinigungsmittel
vorbereiten.
Alle Teile mit einem weichen Lappen und der Reinigungslösung
reinigen.
Alle Teile unter fließendem Wasser gründlich spülen.
WARNUNG
Der Maskenkörper muss so gründlich gereinigt werden, dass
keine Rückstände von Hautpflege-Produkten am Maskenkör-
per bleiben.
Andernfalls kann die Elastizität im Dichtbereich verloren ge-
hen und die Vollmaske sitzt nicht mehr richtig.
VORSICHT
Zum Reinigen und Desinfizieren keine Lösungsmittel (z. B.
Aceton, Alkohol) oder Reinigungsmittel mit Schleifpartikeln
verwenden. Nur die beschriebenen Verfahren anwenden und
die genannten Reinigungs- und Desinfektionsmittel verwen-
den. Andere Mittel, Dosierungen und Einwirkzeiten können
Schäden an dem Produkt hervorrufen.
Vollmasken mit einer Sichtscheibe, die mit "PC/CC" gekenn-
zeichnet ist, auf der Innenseite nicht mit einem Lappen reini-
gen oder trocknen, da hierbei die Beschichtung beschädigt
werden kann. Diese Vollmasken sollten nach dem Trocknen
mindestens für einen Tag bei Normalklima nach
DIN EN ISO 291 unverpackt ablüften, damit sich die Be-
schichtung regenerieren kann und eine optimale Gebrauchs-
dauer erreicht wird.
Informationen zu geeigneten Reinigungs- und Desinfektions-
mitteln und deren Spezifikation siehe Dokument 9100081
unter www.draeger.com/IFU.
!
!

8 (zugelassen durch die Dekra Exam)
Ein Desinfektionsbad aus Wasser und einem Desinfektionsmittel
vorbereiten.
Alle Teile, die desinfiziert werden müssen, in das Desinfektions-
bad einlegen.
Alle Teile unter fließendem Wasser gründlich spülen.
 Alle Teile an der Luft oder im Trockenschrank trocknen lassen (Tem-
peratur: max. 60 °C). Vor direkter Sonneneinstrahlung schützen.
Ggf. Zubehör montieren.
Prüfungen
Vollmaske gemäß den Prüf- und Instandhaltungsintervallen prüfen.
Sprechmembran sichtprüfen
Sprechmembran ausbauen (siehe “Sprechmembran bzw. O-Ring
austauschen” auf Seite 10).
Einatemventil sichtprüfen
Das Einatemventil ist im Anschlussstück sichtbar. Durch Hinein-
blasen prüfen, ob die Ventilscheibe frei beweglich ist. Ventilschei-
be ggf. austauschen.
Ausatemventil sichtprüfen
Ausatemventil-Schutzkappe vom Anschlussstück abziehen und
Ventilscheibe herausziehen.
Ventilscheibe und -sitz müssen sauber und unbeschädigt sein,
sonst reinigen oder austauschen.
Ventilscheibe mit Wasser befeuchten und einsetzen.
Dichtprüfungen
Die Dichtprüfung mit einem geeigneten Prüfgerät (z. B. der Testor-
oder Quaestor-Serie) durchführen.
HINWEIS
Die Vollmasken mit PC-Scheibe können auch in der Wasch-
maschine gereinigt und desinfiziert werden. Informationen
hierzu sind bei Dräger erhältlich.
i
i
(1) Dichtheit prüfen
Dichtlinie innen mit Wasser befeuchten und Vollmaske auf dem
Prüfkopf montieren (siehe “Vollmaske anlegen und Funktionsfä-
higkeit prüfen” auf Seite 5).
Prüfkopf aufblasen, bis die Dichtlinie überall anliegt.
Anschlussstück mit Adapter dichtsetzen.
10 mbar Unterdruck erzeugen.
Die Vollmaske gilt als dicht, wenn die Druckänderung nach 1 Minute
nicht mehr als 1 mbar beträgt. Sonst folgt (2).
(2) Prüfung mit dichtgesetztem Ausatemventil
Ausatemventilscheibe ausbauen.
Ausatemventil-Stopfen einsetzen und mit Federbrücke befesti-
gen.
10 mbar Unterdruck erzeugen.
Bei Druckänderung kleiner als 1 mbar nach 1 Minute Ausatem-
ventil-Stopfen entfernen, neue Ventilscheibe einsetzen und Dicht-
prüfung wiederholen.
Sonst folgt (3).
(3) Dichtprüfung unter Wasser
Prüfkopf einschließlich Vollmaske ins Wasser eintauchen.
Ca. 10 mbar Überdruck erzeugen und Prüfkopf unter der Was-
seroberfläche langsam drehen.
Austretende Luftblasen zeigen die undichte Stelle an.
Prüfkopf und Vollmaske aus dem Wasser herausnehmen, undich-
te Stellen abdichten.
Ausatemventil-Stopfen entfernen und Ausatemventil montieren.
Dichtprüfung wiederholen.
Nach der Prüfung
Adapter entfernen.
Vollmaske vom Prüfkopf abnehmen und ggf. trocknen.
Ausatemventil-Schutzkappe aufsetzen, muss einrasten.

(zugelassen durch die Dekra Exam) 9
Besondere Wartungsarbeiten
Sichtscheibe austauschen
Vollmasken mit Metall-Spannrahmen:
Schrauben herausdrehen, dabei Sechskantmuttern festhalten.
Vollmasken mit Kunststoff-Spannrahmen:
Schrauben herausdrehen.
 Spannrahmen an den Verbindungsstellen mit einem Schrau-
bendreher auseinanderdrücken, dann nach oben und unten abzie-
hen.
Ggf. Stützblech entfernen (siehe “Anschlussstück austauschen”
auf Seite 9).
Alte Sichtscheibe aus der Gummifassung knüpfen.
Neue Sichtscheibe zuerst in den oberen, dann in den unteren Teil
der Gummifassung einsetzen.
Die Mittenmarkierungen auf der Sichtscheibe sollen sich mit der
Naht auf dem Maskenkörper decken.
Gummifassung rechts und links über den Rand der Sichtscheibe
ziehen.
Gummifassung außen und Spannrahmen innen mit Seifenwasser
befeuchten.
Zuerst den oberen, dann den unteren Spannrahmen aufpressen.
Ggf. Stützblech einsetzen.
Vollmasken mit Metall-Spannrahmen:
Schrauben in die Sechskantmuttern hineinschrauben und so weit
anziehen, bis der Abstand zwischen den Spannnocken 3 bis
0,5 mm beträgt.
Vollmasken mit Kunststoff-Spannrahmen:
Schrauben einsetzen und festziehen, bis kein Spalt mehr zwi-
schen oberem und unterem Spannrahmen ist.
Anschlussstück austauschen
Innenmaske herausziehen.
Schelle mit Hilfe eines Schraubendrehers aufhebeln.
Schelle sowie Gleitring und Stützblech abnehmen.
Anschlussstück aus dem Maskenkörper herausziehen.
Neues Anschlussstück mit Sprechmembran sowie Aus- und Eina-
temventil bestücken und so einsetzen, dass sich die Mittenmar-
kierungen von Anschlussstück und Maskenkörper decken.
Gleitring und neue Schelle montieren.
Haken so einhängen, dass die Schelle möglichst stramm sitzt.
Stützblech zwischen Schelle und Gleitring schieben, an den unte-
ren Spannrahmen klemmen und ausrichten.
Nase der Schelle mit Hilfe der Zange zusammendrücken, bis das
Anschlussstück fest im Maskenkörper sitzt.
Innenmaske einknöpfen. Darauf achten, dass der Rand rundher-
um in der Nut liegt. Die Mittenmarkierungen am Anschlussstück
und an der Innenmaske müssen sich decken.
Ventilscheiben für Steuerventile austauschen
Alte Ventilscheiben nach innen herausziehen.
Zapfen der neuen Ventilscheiben von innen in die Bohrung ste-
cken und in Richtung Sichtscheibe ziehen, bis der Hinterschnitt
des Zapfens sichtbar wird.
Die Ventilscheiben sollen innen gleichmäßig anliegen.

10 (zugelassen durch die Dekra Exam)
Sprechmembran bzw. O-Ring austauschen
Masken mit Metall-Sprechmembran:
Innenmaske aus der Nut des Schraubrings herausziehen.
Schraubring mit dem Stiftschlüssel herausschrauben.
Stiftschlüssel umdrehen und vorsichtig in die Löcher des Schutz-
gitters stecken, Membranfolie nicht beschädigen.
Sprechmembran durch Drehen lösen und herausnehmen.
O-Ring mit dem Dichtringausheber aus dem Anschlussstück her-
ausnehmen.
Sprechmembran und O-Ring prüfen und ggf. austauschen.
O-Ring und Sprechmembran einsetzen.
Schraubring einschrauben.
Innenmaske einknöpfen. Darauf achten, dass der Rand rundher-
um in der Nut liegt. Die Mittenmarkierungen am Anschlussstück
und an der Innenmaske müssen sich decken.
Masken mit Kunststoff-Sprechmembran:
Innenmaske aus der Nut der Sprechmembran herausziehen.
Sprechmembran mit dem Stiftschlüssel herausschrauben.
O-Ring mit dem Dichtringausheber aus dem Anschlussstück her-
ausnehmen.
Sprechmembran und O-Ring prüfen und ggf. austauschen.
O-Ring einsetzen.
Sprechmembran einschrauben.
Innenmaske einknöpfen. Darauf achten, dass der Rand rundher-
um in der Nut liegt. Die Mittenmarkierungen am Anschlussstück
und an der Innenmaske müssen sich decken.
Ausatemventilscheibe austauschen
Ausatemventilscheibe austauschen (siehe “Ausatemventil sicht-
prüfen” auf Seite 8).
Ausatemventil-Schutzkappe aufsetzen, muss einrasten.
Einatemventil bzw. -ventilscheibe austauschen
Einatemventil an der Lasche herausziehen.
Alte Ventilscheibe ab- und neue Ventilscheibe aufknüpfen.
Einatemventil in das Anschlussstück hineinpressen, bis es rund-
herum aufliegt. Die Ventilscheibe darf nicht eingeklemmt sein, die
Scheibe zeigt nach innen, die Stege zeigen nach außen.
Anstelle des Einatemventilsitzes R 53 870 kann auch der Einatem-
ventilsitz R 56 636 verwendet werden.
Transport
Vollmaske in einer Tragedose oder Maskentasche transportieren.
Lagerung
Bänderung bis zum Anschlag (Grifflasche) öffnen.
Nicht beschichtete Sichtscheiben mit einem Antistatiktuch abwi-
schen. Beschichtete Sichtscheiben nicht abwischen.
Vollmaske in zugehörigem Beutel oder Maskendose verpacken.
Ohne Verformung trocken und staubfrei lagern.
Lagertemperatur –15 °C bis +25 °C.
Vor direkter Licht- und Wärmestrahlung schützen.
ISO 2230 und nationale Richtlinien für Lagerung, Wartung und Reini-
gung von Gummierzeugnissen beachten.
Dräger Gummiwaren sind mit einem Mittel gegen vorzeitiges Altern ge-
schützt, das in einigen Fällen als grauweißer Belag sichtbar wird. Die-
ser Belag kann mit Seifenwasser und Bürste abgewaschen werden.
Entsorgung
Vollmaske gemäß den geltenden Vorschriften entsorgen.

(approved by Dekra Exam) 11
For your safety
General safety instructions
Before using this product, carefully read these instructions for use
and those of the associated products.
Strictly follow the instructions for use. The user must fully
understand and strictly observe the instructions. Use the product
only for the purposes specified in the intended use section of this
document.
Do not dispose of the instructions for use. Ensure that they are
retained and appropriately used by the product user.
Only trained and competent users are permitted to use this
product.
Comply with all local and national rules and regulations
associated with this product.
Only trained and competent personnel are permitted to inspect,
repair and service the product as detailed in these instructions for
use. Further maintenance work that is not detailed in these
instructions for use must only be carried out by Dräger or
personnel qualified by Dräger. Dräger recommend a Dräger
service contract for all maintenance activities.
Use only genuine Dräger spare parts and accessories. Otherwise,
the proper functioning of the product may be impaired.
Do not use a faulty or incomplete product. Do not modify the
product.
Notify Dräger in the event of any component fault or failure.
Definition of alert icons
The following alert messages are used in this document to provide
and highlight areas of the associated text that require a greater
awareness by the user. A definition of the meaning of each alert
message is as follows:
WARNING
Indicates a potentially hazardous situation.
If not avoided, it could result in death or serious injury.
CAUTION
Indicates a potentially hazardous situation. If not avoided, it
could result in physical injury or damage to the product or
environment. It may also be used to alert against unsafe
practices.
NOTICE
Provides additional information on how to use the product.
!
!
i
i

12 (approved by Dekra Exam)
Description
Product overview
1Connector 7Harness
2Control valve 8Face seal
3Inner mask 9Carrying strap
4Visor 10 Mask body
5Visor frame 11 Clamping ring
6Upper head-harness
connector
12 Exhalation valve cover
1
3
4
2
5
11
6
7
9
10
8
01121279.eps
12
Feature description
The full face masks have a round-thread connector according to
EN 148-1. This makes the full face masks suitable for respiratory filters,
self-contained breathing apparatuses and/or airline equipment. The full
face masks can be used in a temperature range of -30 °C +60 °C.
Mask spectacles can be inserted for users who wear spectacles. A
protective welding visor can also be fitted.
Intended use
The full face masks protect the face and eyes against aggressive
media.
Limitations on use
WARNING
Beards and sideburns in the sealing area of the full face mask
will cause leakages! Therefore the full face mask should not
be used by anyone with facial hair of this sort. Earpieces in
the sealing area also cause leakages. Use special mask
spectacles.
!

(approved by Dekra Exam) 13
Approvals
The full face masks are approved according to:
EN 136:1998 Cl. 3+
(EU) 2016/425
Declaration of conformity: see www.draeger.com/product-certificates
In addition, the full face masks comply with the requirements for flame
engulfment in EN 137.
The full face masks may only be used with approved respiratory filters,
self-contained breathing apparatuses or airline equipment.
The full face masks have been tested for use in explosion-hazard areas
in accordance with
2014/34/EU and have the following protection
classes:
Full face masks with visors marked "L":
Full face masks with visors marked either "PC" or "PC/CC":
I M1
II 1 G IIC T61)
II 1D
1) –30 °C ≤Ta ≤+60 °C
I M1
II 1 G IIB T61)
II 1D
I M1
II 1 G IIA T61)
II 1D
I M1
II 1 G IIB T61)
II 1D
1) –30 °C ≤Ta ≤+60 °C
I M1
II 1 G IIA T61)
II 1D
Type-identical markings
The full face masks are marked as follows:
Connector RA
Mask body EPDM or SI
EN 136 CL. 3+
CExxxx (notified body in Europe)
Visor PC (uncoated) or PC/CC (anti-fog coating
on the inside and anti-scratch coating on
the outside) or L
Visor frame K/sw or K/rt

14 (approved by Dekra Exam)
Use
Preconditions for use with respiratory filters
Together with a respiratory filter, the full face mask forms a filtering
device. Observe the following preconditions if the full face mask is
used as a filtering device:
– The ambient conditions (particularly the types and concentrations
of contaminants) must be known. Use corresponding respiratory
filters. If used for an unknown contaminant, only use self-
contained or air line breathing apparatuses.
– Only use filtering devices if the air does not directly endanger the
health or life of the user.
– It must be ensured that the ambient atmosphere cannot change to
the worse.
– Do not use filtering devices if there is suspicion of contaminants
with low warning properties (low-odour, tasteless, no irritation of
eyes and airways). A decreasing protective effect of the filtering
device cannot be determined in this case.
– Do not use filtering devices for entering unventilated tanks, mines,
canals, etc.
– Do not use filtering devices in oxygen-enriched atmospheres.
– The oxygen content of the ambient air must not fall below the
following limit values:
at least 17 Vol% oxygen in all European countries except the
Netherlands, Belgium and the UK
at least 19 Vol% oxygen in the Netherlands, Belgium, the UK,
Australia and New Zealand
In other countries, observe the applicable national
regulations.
Preparations for use
Use mask spectacles, if necessary.
Loosen the harness as far as possible.
Put the carrying strap around the neck and fasten it in the standby
position.
Donning the full face mask and checking the
functional integrity
Remove the carrying strap.
Pull the harness apart, then put your
chin into the chin cup of the mask body.
Pull the harness over your head and
draw it backwards.
Adjust the full face mask.
Pull the straps until evenly tightened;
first the neck straps (1), then the
temple straps (2), finally the front strap
(3).
Don the helmet, close the chin strap
and check that the helmet fits firmly on
the head. Tighten the chin strap if
necessary.
Seal the connector with your hand and inhale until a negative
pressure is created.
Hold your breath for a moment.
The negative pressure should remain. Otherwise, adjust the
straps.
Repeat the last 2 steps twice.
Seal the connector and exhale vigorously. The exhaled air must
be able to escape without obstruction. If not, see “Visual
inspection of the exhalation valve” on Page 17.
00221279_7.eps
00321279_7.eps
2
1
3

(approved by Dekra Exam) 15
Connect the self-contained breathing apparatus, airline
equipment or respiratory filter.
If using self-contained breathing apparatuses or airline
equipment:
Check the proper fit by turning and pulling the lung demand valve
vigorously. Have a second person check the tightness and correct
connection.
Use with a respiratory filter
Screwing in the respiratory filter
Completely remove the seal strip and screw the respiratory filter
tightly into the connector.
Service life
The respiratory filter’s service life is dependent on the contaminant
concentration and type of filter, among other things.
WARNING
Make sure that the full face mask is perfectly tight!
If the full face mask leaks, there is a danger of inhaling toxic
substances!
!
During use
Low temperatures
Protect the inside of uncoated visors against fogging up with "klar-
pilot" anti-mist gel. Do not wipe coated visors.
High temperatures/alternating thermal stress
The coating of visors marked PC/CC may dissolve in some places.
The functioning of the full face mask is not affected by this. It will
remain usable until the end of the job. Replace visor after use.
Chemicals
Some substances can be absorbed by the material of the full face
mask or may even diffuse through it. Further information can be
obtained from Dräger.
After use
Remove the lung demand valve or the respiratory filter.
Dispose of the respiratory filter.
Remove the full face mask:
Put your index fingers behind the flaps
of the neck straps, push the adjusting
clamps forward with your thumbs and
pull the full face mask away from your
face and over your head at the same
time.
WARNING
If bubbles appear in the visor, it is a sign that the visor is
becoming soft. In this case leave the danger zone
immediately, as the full face mask can begin to leak.
CAUTION
Do not grab full face mask by the connector and pull it off your
face, since the mask may become damaged.
!
00421279_7.eps
!

16 (approved by Dekra Exam)
Maintenance
Following any maintenance work and/or replacement of
components, repeat the leak test.
Recommended test and maintenance intervals
The following are recommendations from the DGUV-R 112-190, which
applies in Germany. Observe national directives.
Type of work to be performed
Before use After use Every 6 months Every 2 years Every 4 years Every 6 years
Check by the device user X
Visual inspection, function and
leak test
XX1)
1) Every 2 years for full face masks in airtight packaging.
Cleaning and disinfecting X X2)
2) For masks in airtight packaging; otherwise every 6 months.
Replace the exhalation valve
disc
X
Replace speech diaphragm X
Cleaning and disinfecting
Clean and disinfect the full face mask after every use.
If necessary, remove accessories and clean them separately.
Prepare a cleaning solution consisting of water and a cleaning
agent.
Clean all parts using a soft cloth with cleaning solution.
Thoroughly rinse all parts under running water.
Prepare a disinfectant bath consisting of water and a disinfectant.
Put all parts to be disinfected in the disinfectant bath.
Thoroughly rinse all parts under running water.
 Dry all parts in the air or in a drying cabinet (temperature: max.
60 °C). Do not expose to direct sunlight.
WARNING
The mask body must be cleaned sufficiently thoroughly that
no residues of skin care products remain on the mask body.
Otherwise the elasticity in the sealing area can be lost and the
full face mask will no longer sit correctly.
CAUTION
Do not use solvents (e.g. acetone, alcohol) or cleaning agents
containing abrasive particles for cleaning and disinfection.
Only clean the mask using the described methods and
cleaning/disinfecting agents. Other agents, dosages and
contact times can damage the product.
Do not clean or dry the inside of full face masks with visors
marked "PC/CC" with a cloth; this may damage the coating.
Full face masks with these visor types should be left
unpackaged after drying for at least a day in a normal climate
according to DIN EN ISO 291 so that the coating can
regenerate and the optimum service life can be achieved.
For information about suitable cleaning agents and
disinfectants and their specifications, refer to document
9100081 at www.draeger.com/IFU.
!
!

(approved by Dekra Exam) 17
Mount the accessories, if necessary.
Checks
Check the full face mask according to the inspection and maintenance
intervals.
Visual inspection of the speech diaphragm
Remove the speech diaphragm (see “Replacing the speech
diaphragm or O-ring” on Page 19).
Visual inspection of the inhalation valve
The inhalation valve is visible in the connector. Check whether the
valve disc is freely movable by blowing into it. Replace the valve
disc if necessary.
Visual inspection of the exhalation valve
Remove the exhalation valve cover from the connector and pull
out the valve disc.
The valve disc and valve seat must be clean and undamaged.
Otherwise clean and replace.
Moisten the valve disc with water and insert it.
Leak tests
Perform the leak test with a suitable test unit (e.g. from the Testor or
Quaestor series).
NOTICE
The full face masks with PC disc can also be cleaned and
disinfected in the washing machine. Further information can
be obtained from Dräger.
i
i
(1) Checking leak tightness
Moisten the inside of the face seal with water and set the full face
mask on the test head (see “Donning the full face mask and
checking the functional integrity” on Page 14).
Inflate the test head until the face seal fits everywhere.
Seal the connector with the adapter.
Generate a negative pressure of 10 mbar.
The full face mask is considered leak-tight if the change in pressure
after 1 minute does not exceed 1 mbar. Otherwise continue with (2).
(2) Checking leak-tightness by sealing the exhalation valve
Remove the exhalation valve disc.
Insert the exhalation valve plug and fasten it with the spring
carrier.
Generate a negative pressure of 10 mbar.
Remove the exhalation valve plug if the pressure difference is less
than 1 mbar after 1 minute, insert a new valve disc and repeat the
leak test.
Otherwise, continue with (3).
(3) Leak test under water
Completely immerse the test head with the applied full face mask
in water.
Create an overpressure of approx. 10 mbar and slowly turn the
immersed test head.
Emerging air bubbles indicate the leak.
Remove the test head and applied full face mask from the water
and seal the leaks.
Remove the exhalation valve plug and insert the exhalation valve.
Repeat the leak test.
After testing
Disconnect the adapter.
Remove the full face mask from the test head and dry it if
necessary.
Fit the exhalation valve cover. Ensure that it locks into place.

18 (approved by Dekra Exam)
Special maintenance work
Replacing the visor
Full face masks with metal visor frames:
Hold the hexagon nuts in position and unscrew the screws.
Full face masks with plastic visor frames:
Unscrew the screws.
 Pry the visor frame apart at the joints using a screwdriver, then pull
it off to the top and bottom.
Remove the support plate if necessary (see “Replacing the
connector” on Page 18).
Detach the old visor from the rubber frame.
Insert the new visor first in the upper and then in the lower part of
the rubber frame.
The centre markings on the visor should line up with the seam on
the mask body.
Pull the rubber frame over the left and right edges of the visor.
Moisten the outside of the rubber frame and the inside of the visor
frame with soapy water.
First press on the upper, then the lower visor frame.
Insert the support plate if necessary.
Full face masks with metal visor frames:
Screw the screws into the hexagon nuts and tighten until the gap
between the clamping cams is 3 to 0.5 mm.
Full face masks with plastic visor frames:
Insert and tighten the screws until no gap remains between the
upper and lower visor frame.
Replacing the connector
Pull out the inner mask.
Force open the clamping ring with a screwdriver.
Remove the clamping ring and slip ring and the support plate.
Pull the connector out of the mask body.
Fit the new connector with a speech diaphragm as well as in- and
exhalation valves and insert the connector so that the markings on
the centres of the connector and the mask body are aligned.
Fit the slip ring and new clamping ring.
Attach the hook to ensure the tightest possible fit of the clamping
ring.
Push the support plate between the clamping ring and the slip
ring; fit it into the lower visor frame and align it.
Compress the nose of the clamping ring with pliers until the
equipment connector is securely located in the mask body.
Attach the inner mask. Make sure that the edge lies in the groove
all around. The centre markings on the connector and on the inner
mask must coincide.
Replacing the valve discs for the control valves
Pull out the old valve discs towards the inside.
Insert the studs of the new valve discs into the hole from inside
and pull them towards the visor until the undercut of the stud is
visible.
The valve discs should lie evenly against the inside surface.

(approved by Dekra Exam) 19
Replacing the speech diaphragm or O-ring
Full face masks with metal speech diaphragms:
Pull the inner mask out of the groove of the threaded ring.
Unscrew the threaded ring with the pin wrench.
Turn the pin wrench and carefully insert it in the holes of the
protective grille. Do not damage the foil on the diaphragm.
Turn the speech diaphragm to remove it.
Remove the O-ring from the connector using the sealing ring lifter.
Check the speech diaphragm and O-ring and replace them if
necessary.
Insert the O-ring and the speech diaphragm.
Screw in the threaded ring.
Attach the inner mask. Make sure that the edge lies in the groove
all around. The centre markings on the connector and on the inner
mask must coincide.
Full face masks with plastic speech diaphragms:
Pull the inner mask out of the groove of the speech diaphragm.
Unscrew the speech diaphragm with the pin wrench.
Remove the O-ring from the connector using the sealing ring lifter.
Check the speech diaphragm and O-ring and replace them if
necessary.
Insert the O-ring.
Screw in the speech diaphragm.
Attach the inner mask. Make sure that the edge lies in the groove
all around. The centre markings on the connector and on the inner
mask must coincide.
Replacing the exhalation valve disc
Replace the exhalation valve disc (see “Visual inspection of the
exhalation valve” on Page 17).
Fit the exhalation valve cover. Ensure that it locks into place.
Replacing the inhalation valve or inhalation valve disc
Pull out the inhalation valve at the flap.
Remove the old valve disc and fit the new disc.
Press the inhalation valve into the connector until it has even
contact all around. The valve disc must not be jammed, the disc
points inwards, the supports point outwards.
The R 56 636 inhalation valve seat can be used instead of the
R 53 870 inhalation valve seat.
Transport
Transport the full face mask in a carrying box or mask bag.
Storage
Loosen the harness as far as possible (tab).
Wipe uncoated visors with an anti-static cloth. Do not wipe coated
visors.
Pack the full face mask in its accompanying bag or box.
Store it in a dry, dust-free place where it cannot become deformed.
Storage temperature –15 °C to +25 °C.
Protect from direct sunlight and thermal radiation.
Observe ISO 2230 and national regulations concerning the storage,
maintenance and cleaning of rubber products.
Dräger rubber products are treated with an agent to protect against
premature ageing which in some cases is visible as a grey-white
coating. This coating can be washed off with a brush and soapy water.
Disposal
Dispose of the full face mask in accordance with the applicable rules
and regulations.

20 (toegelaten door Dekra Exam)
Voor uw veiligheid
Algemene veiligheidsinstructies
Het is belangrijk om voor gebruik van dit product deze
gebruiksaanwijzing en de gebruiksaanwijzing van de
bijbehorende producten zorgvuldig door te lezen.
De gebruiksaanwijzing strikt opvolgen. De gebruiker moet de
aanwijzingen volledig begrijpen en strikt opvolgen. Het product
mag uitsluitend worden gebruikt voor de doeleinden zoals
gespecificeerd in het document onder 'Beoogd gebruik'.
Gooi deze gebruiksaanwijzing niet weg. Zorg ervoor dat de
gebruiksaanwijzing wordt bewaard en op de juiste manier wordt
opgevolgd door de gebruikers van het product.
Dit product mag alleen worden gebruikt door opgeleid, competent
en deskundig personeel.
Lokale en nationale voorschriften die op dit product van
toepassing zijn strikt opvolgen.
Het product mag alleen worden geïnspecteerd, gerepareerd en
onderhouden door getraind en competent personeel, zoals
gespecificeerd in dit document onder 'Onderhoud'.
Onderhoudswerkzaamheden die in deze gebruiksaanwijzing niet
gedetailleerd zijn omschreven, mogen uitsluitend worden
uitgevoerd door Dräger of door Dräger opgeleid, competent en
deskundig personeel. Dräger adviseert het afsluiten van een
Dräger-servicecontract.
Maak voor onderhoudswerkzaamheden uitsluitend gebruik van
originele Dräger-onderdelen en -toebehoren. Anders kan de juiste
werking van het product niet worden gewaarborgd.
Maak geen gebruik van defecte of onvolledige producten. Voer
geen aanpassingen uit aan het product.
Stel Dräger op de hoogte indien zich fouten of defecten in de
onderdelen voordoen.
Betekenis van de waarschuwingssymbolen
De volgende waarschuwingssymbolen worden in dit document
gebruikt om de bijbehorende waarschuwingsteksten die een
verhoogde aandacht van de gebruiker vereisen, aan te duiden en te
accentueren. De betekenissen van de waarschuwingssymbolen zijn
als volgt gedefinieerd:
WAARSCHUWING
Wijst op een potentieel gevaarlijke situatie.
Wanneer deze niet wordt voorkomen, kan dit leiden tot de
dood of ernstig letsel.
VOORZICHTIG
Wijst op een potentieel gevaarlijke situatie. Wanneer deze
niet wordt voorkomen, kan dit leiden tot letsel of schade aan
het product of het milieu. Kan ook worden gebruikt als
waarschuwing tegen ondeskundig gebruik.
AANWIJZING
Aanvullende informatie over het gebruik van het product.
!
!
i
i
